2 مقدمه : از آنجائیکه تمام کشورهای پیشرفته و در حال توسعه دارای آیین نامه های مهندسی و مقررات ملی خودشان هستند در کشور ما نیز از چندین سال پیش تصمیم بر آن شد که به مانند کشورهای در حال پیشرفت ما نیز مقررات و آیین نامه های مهندسی خودمان را با توجه به شرایط و امکانات کشور داشته باشیم. این مهم با تالش و همت اساتید و صاحب نظران عرصه مهندسی عمران در کشور انجام شد و به غیر از آیین نامه ها و نشریات مهندسی مباحث بیستگانه مقررات ملی ساختمان نیز تدوین و به جامعه مهندسی کشور ابالغ گردید. از آنروز به بعد هر از چند سالی با توجه با پیشرفت دانش مهندسی و تغییر شرایط حاکم بر کشور این مباحث ویرایش شده و مجددا ابالغ میشوند. همانطور که همه ما می دانیم سال 29 سال تغییر و تحوالت مباحث مقررات ملی ساختمان کشور بود. یکی از مباحثی که در زمستان 29 ویرایش شد مبحث نهم )طرح و اجرای ساختمانهای بتن آرمه( بود. از آنجائیکه این مبحث از مباحث بسیار مهم و کاربردی صنعت ساختمان است لذا تصمیم گرفتیم که در این فرصت بوجود آمده تغییرات حذفیات و اضافات ویرایش جدید این مبحث را مورد بررسی قرار دهیم. در ادامه نظر شما عزیزان را به بررسی و بیان تغییرات بوجود آمده در "مبحث نهم مقررات ملی ساختمان )ویرایش جدید 29(" نسبت به ویرایش قدیم جلب می نمائیم. سر فصل های مبحث نهم ویرایش جدید )سال 29( : ویرایش جدید مبحث نهم شامل سرفصل های زیر است : فصل 1-2 : کلیات فصل 9-2 : شرایط کلی ارائه و تایید مدارک فنی و مستندسازی فصل 3-2 : مصالح و اجزای بتن فصل 4-2 : میلگردهای مصرفی فصل 5-2 : مقاومت بتن فصل 6-2 : پایایی )دوام( بتن و میلگردهای فوالدی فصل 7-2 : اجرای بتن فصل 8-2 : اجرای بتن در شرایط غیر متعارف فصل 2-2 : بتن های ویژه فصل 11-2 : ارزیابی و کنترل کیفیت و بازرسی بتن و مصالح مصرفی فصل 11-2 : ضوابط فوالد گذاری فصل 19-2 : ضوابط قالب بندی در بتن لوله ها و مجراهای مدفون و درزهای بتن فصل 13-2 : اصول تحلیل و طراحی فصل 14-2 : خمش و بارهای محوری فصل 15-2 : برش و پیچش فصل 16-2 : اثر الغری و کمانش فصل 17-2 : تغییر شکل و ترک خوردگی 1

3 فصل 18-2 : طراحی دال فصل 12-2 : طراحی دیوار فصل 91-2 : طراحی شالوده فصل 91-2 : مهار و وصله آرماتور فصل 99-2 : ضوابط ویژه طراحی در برابر آتش سوزی فصل 93-2 : ضوابط ویژه برای طراحی در برابر زلزله فصل 94-2 : طرح و محاسبه قطعات بتن پیش تنیده همانطور که در باال مالحظه میشود سرفصلهای ویرایش جدید نسبت به ویرایش قدیم افزایش پیدا کرده است. این افزایش نتیجه اضافه شدن دو فصل جدید "بتن های ویژه" و "طرح و محاسبه قطعات بتن پیش تنیده" می باشد. همچنین تغییراتی در دسته بندی مطالب و فصلها بوجود آمده که این نیز باعث افزایش تعداد سرفصلهای ویرایش جدید شده است. در ادامه فصل به فصل به تغییرات بوجود آمده در ویرایش جدید )29( می پردازیم. فصل 2 1 ) کلیات : در این فصل از آنجائیکه به کلیات پرداخته شده است بدیهی است که تغییراتی اعمال نشده باشد. فصل 9-2 ) شرایط کلی ارائه و تائید مدارک فنی و مستندسازی : در این فصل نیز شاهد تغییراتی نیستیم و مطالب به مانند ویرایش قدیم تکرار شده اند. فصل 3-2 ) مصالح و اجزای بتن : همانطور که از نام این فصل پیدا است این فصل به معرفی مصالح و اجزای بتن )انواع سیمان سنگدانه ها و آب و غیره... ) می پردازد. در ویرایش قدیم مبحث نهم فصل 3-2 تحت عنوان "مصالح بتن" نیز به همین مقوله می پرداخت. ولی تفاوتی که در فصل 3-2 ویرایش جدید اعمال شده است این است که در ویرایش جدید فصل 3-2 ویرایش قدیم به دو فصل 3-2 و 11-2 تقسیم شده است. عناوین این دوفصل به ترتیب عبارتند از : "مصالح و اجزای بتن" و " ارزیابی و کنترل کیفیت و بازرسی بتن و مصالح مصرفی". همانطور که گفته شد فصل 3-2 در ویرایش جدید فقط به تعاریف و معرفی مصالح و اجزای بتن می پردازد و کلیه مشخصات و ضوابط و جداول مربوط به مصالح و اجزای بتن به فصل 11-2 منتقل شده است. به عبارتی کلیه جداول مربوط به مشخصات شیمیایی و فیزیکی انواع سیمان های پرتلند ضوابط الزامی دانه بندی سنگدانه های مصرفی در بتن جدول مربوط به حداکثر مقدار مجاز مواد زیان آور در آب مصرفی در بتن و آزمون های الزامی مواد افزودنی بتن همگی به فصل 11-2 در ویرایش جدید انتقال داده شده است. فصل 4-2 ) میلگردهای مصرفی : در این فصل نیز به مانند فصل قبل فقط میلگردهای مصرفی در بتن )میلگردهای فوالدی( معرفی شده است و تمام جداول مربوط به ضوابط الزامی میلگردهای مصرفی در بتن و مشخصات مکانیکی میلگردها همگی به فصل 2

4 11-2 در ویرایش جدید منتقل شده اند. به عبارتی کلیه ضوابط پذیرش و مشخصات میلگردها در فصل 11-2 ویرایش جدید بیان شده است. از تفاوت های بارز فصل 4-2 ویرایش جدید با قدیم اضافه شدن مبحث "میلگردهای کامپوزیتی" است. قابل ذکر است که تعاریف مشخصات و جداول مربوطه )مانند جداول چگالی ضریب انبساط حرارتی و مشخصات مکانیکی( همگی بصورت یکجا در همین فصل 4-2 آورده شده است. فصل 5-2 ) مقاومت بتن : این فصل در ویرایش جدید همان فصل 6-2 در ویرایش قدیم با عنوان "کیفیت بتن" است. قابل ذکر است که فصل 5-2 ویرایش قدیم تحت عنوان "استانداردهای مشخصات و آزمایش ها" در ویرایش جدید حذف شده است. در فصل 6-2 ویرایش قدیم بحث "پایایی بتن" آمده بود که امسال این بحث در ویرایش جدید بصورت یک فصل جداگانه )فصل 6-2( تحت عنوان "پایایی )دوام( بتن و میلگردهای فوالدی" آورده شده است. همچنین بحث "انحراف استاندارد" از فصل 6-2 ویرایش قدیم با یکسری تغییرات به این فصل انتقال داده شده است. بحث "انحراف استاندارد" در ویرایش جدید نسبت به ویرایش قدیم کاملتر و جامعتر می باشد بطوریکه دو روش برای تعیین انحراف استاندارد عنوان شده است. تعیین انحراف استاندارد بر اساس نتایج آماری پروژه های قبلی تعیین انحراف استاندارد در صورت عدم دسترسی به اطالعات آماری فصل 6-2 ) پایایی )دوام( بتن و میلگردهای فوالدی : همانطور که گفته شد این فصل از فصل 6-2 ویرایش قدیم جدا شده و بصورت مستقل در ویرایش جدید ارائه شده است. از تغییرات مهم این فصل میتوان به تغییرات مقادیر جداول الی و همچنین جدول الف اشاره کرد. 3

5 ادامه جدول الف به غیر از تغییرات گفته شده در این فصل شاهد تفاوت هایی در دسته بندی شرایط محیطی در ویرایش جدید هستیم. شرایط محیطی در ویرایش جدید مبحث نهم بصورت 5 دسته E,D,C,B,A عنوان شده است. به عبارتی داریم : دسته ) A شرایط محیطی متوسط دسته ) B شرایط محیطی شدید )برای سازه های رو زمینی( دسته ) C شرایط محیطی شدید )برای سازه های در تماس با خاک زیرزمینی( دسته ) D شرایط محیطی خیلی شدید دسته ) E شرایط محیطی فوق العاده شدید 4

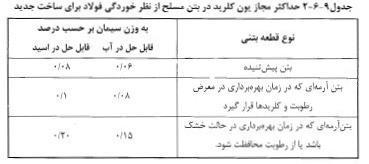

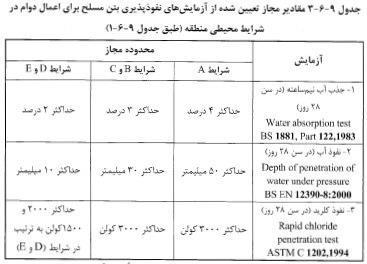

6 همانطور که در باال مشاهده می کنید شرایط محیطی مالیم حذف شده و به جای آن دو نوع شرایط محیطی شدید جایگزین گشته است که یکی متعلق به سازه های رو زمینی در نزدیکی سواحل و یا سازه هایی که در معرض وزش بادهای حاوی یون های کلرید است و دیگری برای سازه هایی که با خاک در تماس هستند و باالی ناحیه موئینگی قرار دارند در نظر گرفته شده است. در ادامه فصل 6-2 ویرایش جدید شاهد مبحث جدیدی تحت عنوان "تخمین عمر مفید ساختمان های بتن مسلح" خواهیم بود. این مبحث )بند 5-6-2( جهت پیش بینی و برآورد عمر مفید ساختمان های بتن مسلح در محیط های خورنده که یون کلرید عامل اصلی خرابی آنها میباشد و همچنین در ساختمان های بتن مسلحی که خوردگی آرماتور آنها ناشی از نفوذ گاز کربنیک و پدیده کربناسیون صورت میگیرد کاربرد خواهد داشت. به عبارتی در این بخش میتوان طراحی ساختمان بتنی را ) 1 بر اساس دوام در مقابل نفوذ یون کلرید ) 9 بر اساس دوام در برابر خوردگی ناشی از کربناسیون انجام داد و همچنین عمر مفید ساختمان )پارامترT ) را با توجه به روابط موجود در این بخش بدست آورد. یکی دیگر از تغییرات مبحث نهم در این فصل تغییر در مقادیر "حداقل ضخامت پوشش بتن روی میلگردها در شرایط محیطی متفاوت" است. این تغییرات در جدول ویرایش جدید اعمال شده است. فصل 7-2 ) اجرای بتن : فصل 7-2 در ویرایش جدید دقیقا همان فصل 7-2 در ویرایش قدیم است با این تفاوت که فصل 7-2 ویرایش قدیم در ویرایش جدید به دو قسمت تقسیم شده است. قسمت اول در قالب فصل 7-2 تحت عنوان "اجرای بتن" و قسمت دوم در قالب فصل 8-2 تحت عنوان "اجرای بتن در شرایط غیرمتعارف" در ویرایش جدید آورده شده است. 5

7 در فصل 7-2 ویرایش جدید بحث "پرداخت بتن" بسیار تکمیلتر و جامعتر از ویراش قدیم بیان شده است بطوریکه مراحل پرداخت سطح جنس ابزار زمان توقف عملیات پراخت و تصمیم گیری در خصوص مراحل پرداخت در این بخش بصورت جامع تشریح شده است. این بخش را می توانید در بند ویرایش جدید مطالعه نمائید. بحث دیگری که در این فصل دستخوش تغییرات گشته بحث "عمل آوری" است. در ویرایش جدید مبحث نهم "عمل آوری بتن" در بند بسیار کاملتر از ویرایش قدیم تشریح شده است بطوریکه دو روش عمل آوری ( 1- روش آب رسانی 9- روش عایقی( کامل توضیح داده شده است. همچنین جداول )روش های مجاز عمل آوری( و )حداقل مدت عمل آوری( نیز به این قسمت اضافه گردیده است. فصل 8-2 ) اجرای بتن در شرایط غیرمتعارف : همانطور که در قبل نیز گفته شد این فصل در ویرایش جدید برگرفته از فصل 7-2 )اختالط بتن و بتن ریزی( میباشد. قابل ذکر است که تغییرات خاصی در این فصل ایجاد نشده و تنها میتوان به منظم تر شدن و دسته بندی بهتر مطالب این بخش در ویرایش جدید اشاره کرد. البته ناگفته نماند که در انتهای این فصل چند خطی تحت عنوان "مشخصات بتن های مصرفی در شمع های بتنی درجاریز" )بند 8-8-2( اضافه شده است. فصل 2-2 ) بتن های ویژه : فصل 2-2 یک فصل جدید در مبحث نهم ویرایش جدید است. همانطور که از نام این فصل مشخص است در این فصل به تعاریف مشخصات طرح اختالط و اجرای انواع بتن های ویژه و خاص از جمله بتن الیافی بتن پرمقاومت بتن خودتراکم بتن اصالح شده با پلیمر بتن سنگین و بتن سبک پرداخته میشود. قابل ذکر است که 6

8 جای این فصل در مبحث نهم بسیار خالی بود و عدم وجود این بخش با توجه به گسترش استفاده از بتن های ویژه و کال مصالح نوین در کشور کامال احساس میشد. فصل 11-2 ) ارزیابی و کنترل کیفیت و بازرسی بتن و مصالح مصرفی : همانگونه که در قسمت های قبل نیز گفتیم فصل 11-2 فصلی است که از سه فصل و ویرایش قدیم گرفته شده است و تحت عنوان فوق در ویرایش جدید آورده شده است. در این فصل به ضوابط پذیرش انوع سیمان های پرتلند سنگدانه های مصرفی در بتن پوزوالن ها و مواد شبه سیمانی میلگردهای مصرفی در بتن و بتن های مصرفی در کارگاه پرداخته میشود. فصل 11-2 ) ضوابط فوالد گذاری : این فصل همان فصل 8-2 تحت عنوان "آرماتوربندی" در ویرایش قدیم است. تنها تفاوت این فصل در دو ویرایش جدید و قذیم در بند )نقشه ها و جزئیات الزم برای اجرای میلگردها( خالصه میگردد. در این بند مواردی که بایستی در نقشه های اجرایی و کارگاهی آورده شود )مانند تعیین و درج قطر تعداد و طول میلگردهای طولی( به مهندس محاسب یادآوری میشود. فصل 19-2 ) ضوابط قالب بندی در بتن لوله ها و مجراهای مدفون و درزهای بتن : این فصل که در اصل همان فصل 2-2 ویرایش قدیم است در ویرایش جدید تغییرات قابل مالحظه ای نداشته است. تنها تغییر در ویرایش جدید اضافه شدن بند )سیستم های سازه ای قالب های انواع اعضای سازه ای( میباشد. 7

9 فصل 13-2 ) اصول تحلیل و طراحی : مهم ترین تغییرات مبحث نهم از دیدگاه مهندسین محاسب تغییرات موجود در این فصل است. همانگونه که همه ما می دانیم در ویرایش قدیم "اهداف طراحی" تنها دو مورد عنوان شده بود که شامل"ایمنی" و ب"هره برداری مناسب" بود. ولی در ویرایش جدید "اهداف طراحی" بسیار کاملتر عنوان شده است که این نشان از دقیقتر شدن طراحی ساختمان ها و حرکت به سوی آیین نامه های جهانی است. همچنین در قسمت "اصول پایه طراحی" )قسمت "روش طراحی" در ویرایش قدیم( سه روش : طراحی بر اساس عملکرد طراحی بر اساس دوام طراحی در حالت های حدی ارائه شده است که این نیز حکایت از این دارد که اساتید و صاحب نظران کشور درصدد نزدیک تر کردن مبحث نهم به آیین نامه های جهانی و دانش به روز جهان هستند. یکی دیگر از تغییرات فاحش مبحث نهم که بحث های زیادی نیز پیرامون آن شکل گرفت تغییر در مقادیر مدول االستیسیته )بند ( و ضریب پواسون )بند ( بتن است. البته برای ضریب پواسون بتن به دو دسته "بتن معمولی" و "بتن با مقاومت باال " تقسیم شده است که ضریب پواسون برای هر یک از آنها به ترتیب برابر 1/15 و 1/9 ارائه شده است. 8

10 همچنین در قسمت "مشخصات مصالح" )بند ( رده "بتن پیش تنیده" نیز آورده شده است که برابر رده C30 و باالتر ذکر گردیده است. یکی دیگر از تغییرات این فصل اضافه شدن ضریب λ )بند ( جهت اعمال شرایط استفاده از بتن سبک میباشد که به مقدار این ضریب در پنج حالت متفاوت اشاره شده است. از مهم ترین تغییرات ویرایش جدید )29( تغییر در مقدار سختی خمشی دیوارها در حالت ترک خورده است )بند (. این مقدار از 1/35 به 1/5 برابر سختی خمشی مقطع کل تغییر پیدا کرده است. بدیهی است که این افزایش ضریب ترک خوردگی دیوارها در محاسبات ساختمان های بتن آرمه تاثیر بسیاری خواهد داشت. تفاوت دیگر ویرایش جدید مبحث نهم تغییر در ترکیبات بارگذاری در حالت حدی نهایی است )بند (. ترکیبات بارگذاری در ویرایش جدید مبحث نهم را در همین فصل و در جدول می توانید مطالعه نمایید. 9

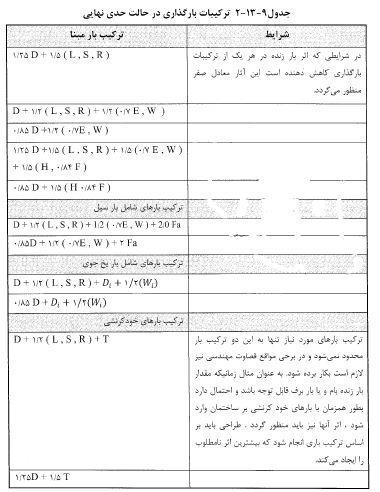

11 همانطوریکه در جدول فوق مالحظه می کنید تغییر عمده ترکیبات بارگذاری در ضریب بار زلزله است. ضریب زلزله از مقدار 1/9 در ویرایش قدیم به مقدار 1/7 در ویرایش جدید تبدیل شده است. همچنین بر اساس تغییرات بوجود آمده در مبحث ششم مقررات ملی ساختمان حالت بارهای سیل )Fa( و یخ جوی )Wi( نیز به ترکیبات بارگذاری اضافه شده است. فصل 14-2 ) خمش و بارهای محوری : در فصل 14-2 تغییرات محسوسی را شاهد نیستیم. قابل ذکر است که تنها تفاوت در این فصل نسبت به ویرایش قدیم تغییراتی در بند )فریات طراحی مقطع( میباشد. در این بخش فرضیات طراحی در تیرهلی عمیق کمی با ویرایش قدیم تفاوت پیدا کرده است. همچنین در بند حداکثر تغییر شکل نسبی بتن در دورترین تار فشاری )εcu( برای تمامی رده بتن تا رده بتن C120 در جدول آورده شده است. در صورتیکه در ویرایش قدیم در همین بند مقدار پارامتر مذکور فقط برای رده بتن C12 تا C50 ارائه شده بود. فصل 15-2 ) برش و پیچش : 11

12 در این فصل نیز شاهد تغییرات نسبتا زیادی خواهیم بود. در بند )حداقل آرماتور برشی( رابطه مقدار حداقل آرماتور برشی نسبت به ویرایش قدیم تغییر یافته است بطوریکه در رابطه مورد نظر بجای عدد 1/35 مقدار fc 1/16 جایگزین شده است. یکیی دیگیر از تغیییرات موجیود در فصیل 15-2 تغیییر رابطیه محاسیبه مقیدار لنگیر پیچشیی تیرک خوردگی )Tcr( )بند ) میبا ش د. همان گون یه ک یه د ر زی یر مال ح ظ یه م یی نمائی ی د د ر ای ین راب ط یه ع ی د د 9 حذف شده و عبارت 1/2 λ که ضریبی است مربوط به بتن سبک جایگزین گردیده است. تغییر بعدی که در این فصیل ایجاد شیده مربوط است به قطر حداقل آرماتورهای عرضی. در بند در ویرایش جدید کمترین قطر خاموت 8 ملیمتر معرفی شیده است. این در حالی است که در ویرایش قدیم این مقدار برابر 6 میلیمتر میباشد. از دیگییر تغییییرات موجییود در مبحییث نهییم اضییافه شییدن پییارامتر λ )ضییریب بییتن سییبک( بییه روابییط و اسییت کییه اییین ضییریب )λ( بایسییتی مطییابق بنیید تعیین شود. 11

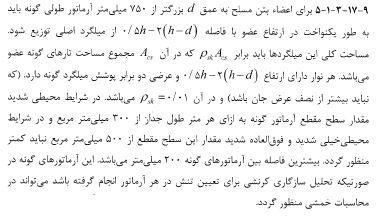

13 تفاوت بعدی در این فصل تغییر در بند )قسمت الف( میباشد. به عبارتی تیرهای عمیق شامل تیرهایی هستند که نسبت طول دهانه آزاد به ارتفاع مقطع آنها ( ویرایش قدیم برابر 4 است. Ln h ) کمتر از 9 باشد. در صورتیکه این نسبت در همچنی ین "نیی روی برشی ی مقی اوم مقطی ع" )Vr( موضی وع بنی د طبی ق تعریی ف تیرهی ای عمیق در بنید )قسیمت الیف( فقیط بیرای حالیت ویرایش قدیم مقدار )Vr( برای حالت ویرایش جدید حذف شده است. Ln h < 2 2 < Ln h < 4 بییان شیده اسیت. در صیورتیکه در ن ی یز تع ی ی ین ش ی ده ب ی و د ک ی ه ه یم اکن یو ن ای ین قس یم ت د ر ویرایش جدید ویرایش قدیم فصل 16-2 ) اثر الغری و کمانش : در این فصل هیچ گونه تغییراتی اعمال نشده است و دقیقا همان مطالب ویرایش قدیم تکرار شده است. فصل 17-2 ) تغییر شکل و ترک خوردگی : تغییرات بعدی در مبحث نهیم وییرایش جدیید را در فصیل 17-2 شیاهد خیواهیم بیود. ایین تغیییرات در بنید اعمیال شیده اسیت. ایین بنید شیرایط و ضیوابط آرماتورهیای گونیه در مقیاطع بتنیی را تشریح می کند که در ویرایش جدید به طور کلی این ضوابط تغییر یافته است. 12

14 همچنین در بند )محاسبه عیرض تیرک( نییز تغییراتیی در رابطیه صیورت گرفتیه اسیت. به عبارتی در رابطه فوق عدد 6-10*13 به 6-10*11.05 تغییر پیدا کرده است. فصل 18-2 ) طراحی دال ها : در فصل 18-2 تغییراتی در بند ایجاد شده است. این تغییرات مربوط به نسبت سطح مقطع میلگردهای حرارتی به سطح مقطع بتن در دال ها با ضخامت کمتر از 1111 میلیمتر میباشد. در ویرایش جدید این نسبت بصورت یک رابطه بیان شده است. این در حالی است که در ویرایش قدیم برای میلگردهای مختلف سه مقدار متفاوت ارائه شده بود. فصل 12-2 ) طراحی دیوارها : این فصل در ویرایش جدید بدون تغییر تکرار شده است. فصل 91-2 ) طراحی شالوده ها : فصل 91-2 نیز بدون هیچ گونه تغییراتی در ویرایش جدید تکرار شده است. فصل 91-2 ) مهار و وصله آرماتور : در این فصل تغییرات خاصی اعمال نشده است. ولیکن از دید برخی روابط این فصل تغییر کرده است. قابل ذکر است که روابطی که در آنها مقادیر ثابتشان تغییر کرده است به دلیل آن است که در ویرایش قدیم از دو پارامتر fy و fc استفاده شده است. در صورتیکه در روابط این فصل در ویرایش جدید به جای استفاده از دو پارامتر ذکر شده از fyd و fcd استفاده شده است. φs fy به معنای مقاومت محاسباتی فوالد است که برابر است با fyd φc fc نیز به معنای مقومت محاسباتی بتن است که برابر است با fcd چنانچه مقادیر φs و φc را در روابط این فصل قرار دهیم آنگاه روابط ویرایش جدید با قدیم یکسان خواهد شد. 13

15 است. بطور مثال در بند در ویرایش قدیم مقاومت وصله های جوشی نوک به نوک میلگردها در کشش بایستی برابر 1.25Ab fy باشد. در صورتیکه در ویرایش جدید در همین بند این رابطه به 1.47Ab fyd تغییر یافته بجای fyd همانطور که در قبل نیز گفته شد این دو رابطه یکسان هستند و فقط در ظاهر با یکدیگر اختالف دارند. چنانچه عبارت برابر آنرا قرار دهیم یعنی φs fy را در رابطه جایگزین نمائیم خواهیم داشت : 1.25 *Ab * fy = 1.47 * Ab * 0.85 * fy فصل 99-2 ) ضوابط ویژه در برابر آتش سوزی : در این فصل نیز به مانند فصول گذشته شاهد تغییراتی خواهیم بود. بند )اثر تغییرات درجه حرارت بر مقاومت مصالح مصرفی( نسبت به ویرایش قدیم کاملتر شده است. در ویرایش قدیم در این بند بر اساس درجه حرارت های مختلف نسبت مقاومت فشاری بتن و فوالد به مقاومت فشاری مبنا )دمای 91 درجه سلسیوس( ارائه شده است. این در حالی است که در ویرایش جدید در همین بند عالوه بر موارد فوق رابطه آن نیز بیان شده است. همچنین در بند درصد فوالد ستونها )غیر از محل وصله ها( به 9/5 درصد محدود شده است. در صورتیکه در ویرایش قدیم 9 درصد بیان شده بود. فصل 93-2 ) ضوابط ویژه برای طراحی در برابر زلزله : فصل 93-2 که یکی از مهمترین فصول مبحث نهم است نیز در ویرایش جدید دستخوش تغییراتی شده است. در بند ضوابط مقاومت خمشی مثبت و منفی در تکیه گاه های عضو خمشی تغییر یافته است. 14

16 است. همچنین در بند در ویرایش جدید قطر حداقل خاموت از 6 میلیمتر به 8 میلیمتر تغییر پیدا کرده است. در بند در ویرایش جدید ضوابط نسبت آرماتور طولی در ستونها نیز تغییر یافته در بند در ویرایش جدید فواصل حداکثر آرماتورهای عرضی به صورت خاموت بسته در ستونها )قسمت ت( از 951 میلیمتر به 311 میلیمتر افزایش یافته است. فصل 94-2 ) طرح و محاسبه قطعات پیش تنیده : همانطور که در فهرست سرفصل ها مشاهده کردید فصل 94-2 فصلی جدید است که در ویرایش جدید به مبحث نهم اضافه شده است. قابل ذکر است که اضافه شدن این فصل با توجه به گسترش استفاده از سقف های پیش تنیده در کشور اقدامی بجا و شایسته بود. در این فصل به ضوابط طراحی و محاسبه بتن پیش تنیده پرداخته میشود. لذا مطالعه این فصل از مبحث نهم را به همه شما عزیزان توصیه میکنیم. پایان 15
