1 Drone Aware Authority Manager (DAAM) Συνοπτικός οδηγός χρήσης ΥΠΑ/Δ4-4/3/2017

2 DAAM: Περίληψη Περίληψη παρουσίασης Εισαγωγή Διεπαφή χρήστη DAAM viewer DAAM setter DAAM approver Website: daam.hcaa.gr 2

3 DAAM: Εισαγωγή / Γενικά Τμήμα του Υποσυστήματος Πληροφοριών Πτήσης (ΥΠΠ) Βασικές δυνατότητες Θέση / Άρση περιορισμών Απεικόνιση Περιορισμών Προειδοποιήσεων Περιοχών ελεύθερης πρόσβασης Απεικόνιση επηρεαζόμενων πτήσεων Έγκριση / Απόρριψη πτήσεων Επιπλέον δυνατότητες για ΥΠΑ Θέση / Άρση περιοχών ελεύθερης πρόσβασης 3

4 DAAM: Εισαγωγή / Ομάδες χρηστών 3 ομάδες χρηστών Viewer Βλέπει Περιορισμούς / προειδοποιήσεις / περιοχές ελεύθερης πρόσβασης όλων των Αρχών Επηρεαζόμενες πτήσεις από περιορισμούς της Αρχής Setter Βλέπει ό,τι και ο Viewer Θέτει περιορισμούς της Αρχής Approver Βλέπει ό,τι και ο Viewer Εγκρίνει / Απορρίπτει πτήσεις που επηρεάζουν περιορισμοί της Αρχής 4

5 DAAM: Εισαγωγή / Συμβάσεις Διάρκεια συνεδρίας: 30 Registration numbers: [p/e/d/a/r] + αριθμοί Ανανέωση δεδομένων: χάρτης, πίνακες, στατιστικά με επιλογή χρήστη και ανεξάρτητα κάθε 5 Ημ/νία / ώρα: ISO8601, YYYY-MM-DD / HH:mm (DTG) Ώρα: τοπική Ανατολή / Δύση: αεροπορική (-30 έως +30 ), κέντρο περιοχών MSL/AGL: ανάγλυφο Ελλάδας μέτριας ακρίβειας 5

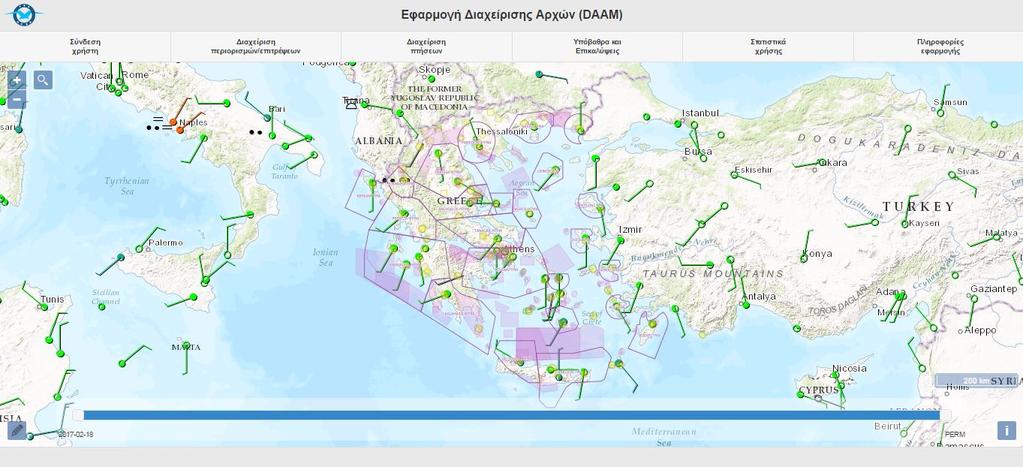

6 DAAM: Διεπαφή χρήστη / Γενικά zoom-in/out αναζήτηση τοποθεσίας σχεδίαση μπάρα επιλογής εύρους ημερομηνιών 6

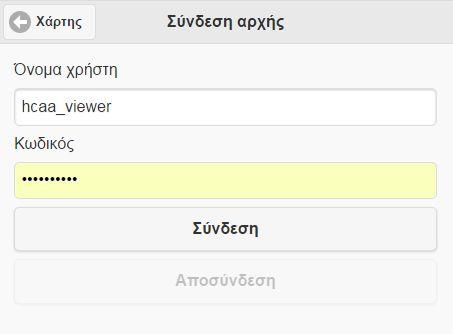

7 DAAM: Διεπαφή χρήστη / Σύνδεση χρήστη Όνομα χρήστη [auth]_[credential] [auth]: όνομα αρχής ΥΠΑ: hcaa ΥΠΕΘΑ: mod κοκ [credential] viewer setter approver 7

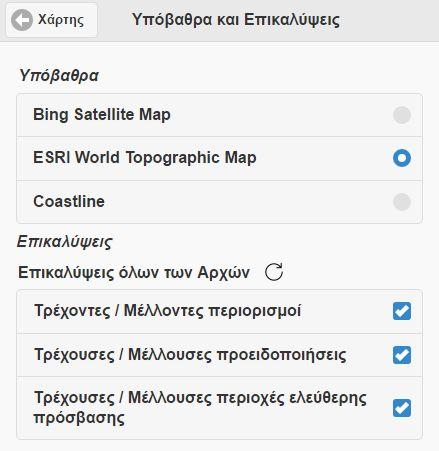

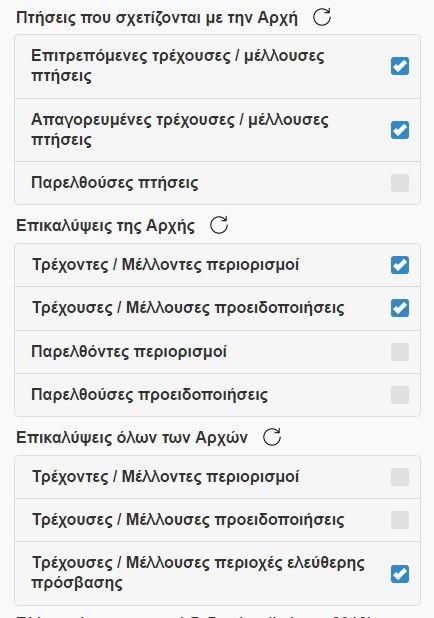

8 DAAM: Διεπαφή χρήστη / Υπόβαθρα και Επικαλύψεις Πριν τη σύνδεση: Επικαλύψεις όλων των Αρχών Μετά τη σύνδεση Πτήσεις που σχετίζονται με την Αρχή Επικαλύψεις της Αρχής Περιορισμοί Προειδοποιήσεις Επικαλύψεις όλων των Αρχών Περιορισμοί Προειδοποιήσεις Περιοχές ελεύθερης πρόσβασης 8

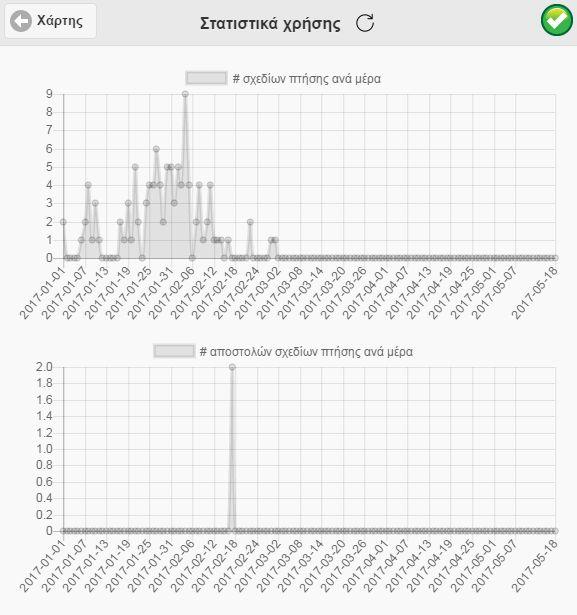

9 DAAM: Διεπαφή χρήστη / Στατιστικά χρήσης Γενικά στατιστικά χρήσης της εφαρμογής # αιτημάτων πτήσης ανά ημέρα # αποστολών αιτημάτων πτήσης ανά ημέρα Χρονικός ορίζοντας: +- 3 μήνες Επιπλέον στατιστικά αναλόγως των αναγκών 9

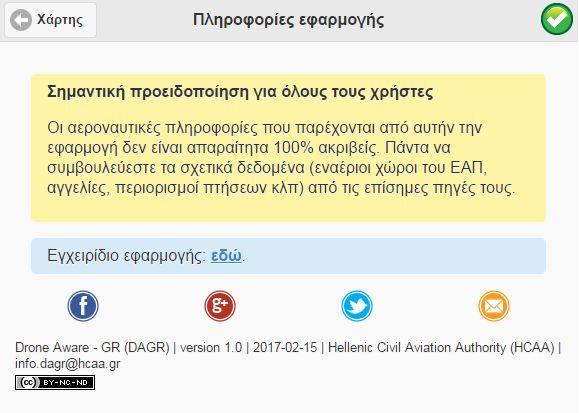

10 DAAM: Διεπαφή χρήστη / Πληροφορίες εφαρμογής Υπερσυνδέσεις για Εγχειρίδιο / Παρουσίαση εφαρμογής Παρουσία του ΥΠΠ στα μέσα κοινωνικής δικτύωσης Επικοινωνία με 10

11 DAAM: Διεπαφή χρήστη / Λειτουργίες χάρτη Λειτουργία επερωτήσεων: Κλικ για πληροφορίες γνωρισμάτων Λειτουργία σχεδίασης: Κλικ για σχεδίαση πολυγώνου / κύκλου 11

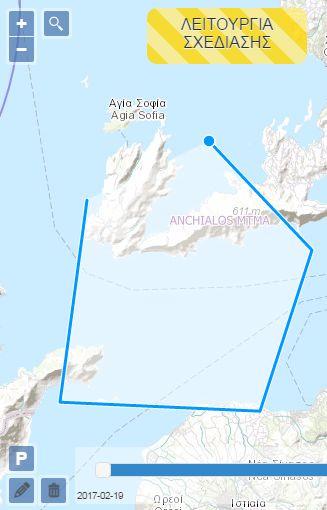

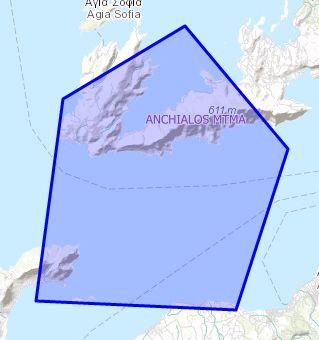

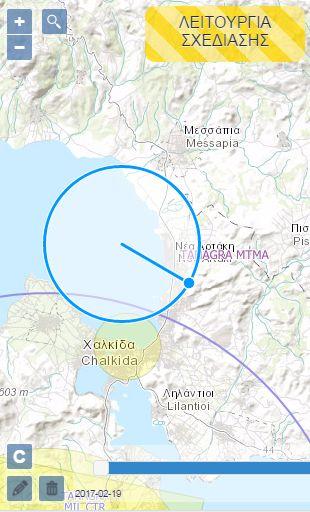

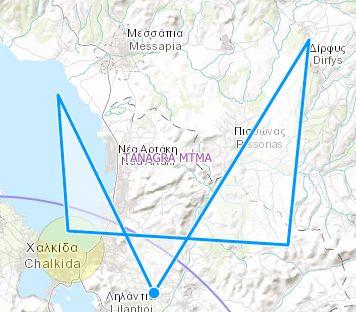

12 DAAM: Διεπαφή χρήστη / Σχεδίαση Πολύγωνο Πλήκτρο P Κανονικό πολύγωνο Κλείσιμο με διπλό-κλικ ή με κλικ στην πρώτη ακμή Κύκλος Πλήκτρο C Κέντρο & ακτίνα Σβήσιμο για αλλαγή Μπορεί να επεκταθεί με πολύγωνο (σύνθετα σχήματα) 12

13 DAAM Viewer: Γενικά Username: [κωδικός αρχής]_viewer Μπορεί να Βλέπει περιορισμούς, προειδοποιήσεις (ΥΠΑ: περιοχές επιτρεπόμενων πτήσεων) Αρχής Βλέπει περιορισμούς, προειδοποιήσεις, περιοχές επιτρεπόμενων πτήσεων όλων των Αρχών Bλέπει πτήσεις που επηρεάζει η Αρχή Απεικόνιση δεδομένων Στο χάρτη Σε λίστες 13

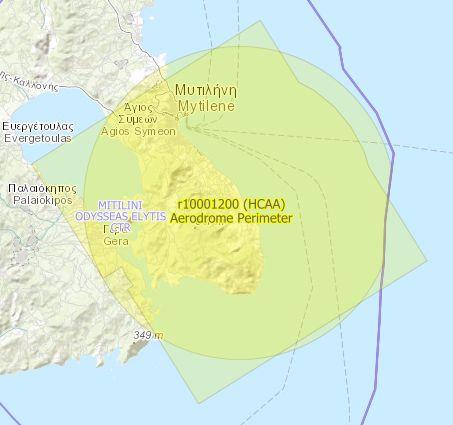

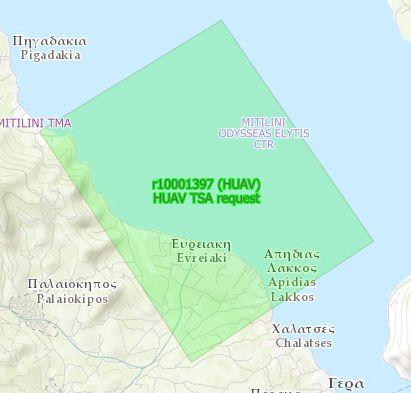

14 DAAM Viewer: Περιοχές Αρχών Κωδικός: r + 8 ψηφία (r ) Όρια Περιορισμοί (limitations): κίτρινο Περιοχές καθολικής απαγόρεψης πτήσης Προειδοποιήσεις (warnings): μωβ Πλευρικά Κατακόρυφα: min - max MSL / AGL Χρονικά: PERM: μόνιμη περιοχής - permanent Επιτρεπόμενες περιοχές Απαιτούν έλεγχο ενεργοποίησης από τον χρήστη Περιοχές επιτρεπόμενων πτήσεων (permitted fragments): πράσινο Επιτρεπόμενες περιοχές Τμήματα περιορισμών 14

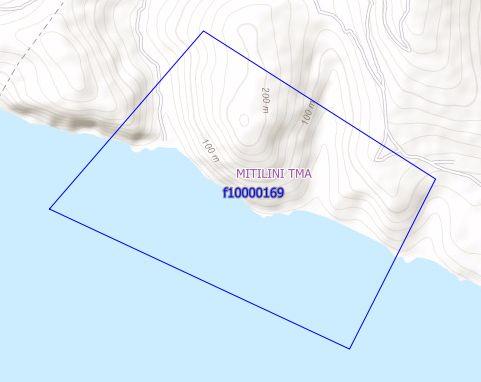

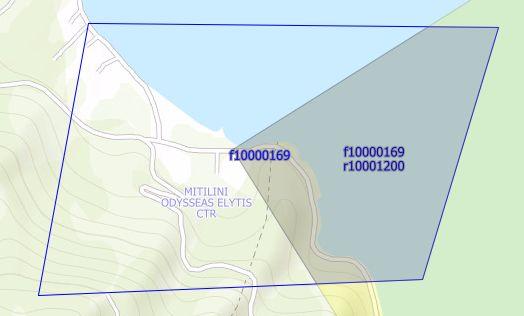

15 DAAM Viewer: Περιοχές Πτήσεων Κωδικός: f + 8 ψηφία (f ) Όρια Πλευρικά Κατακόρυφα: min - max MSL / AGL Χρονικά Επιτρεπόμενη: μπλε περίγραμμα Απορριφθείσα: κόκκινο περίγραμμα + κόκκινο εσωτερικό περιοχής παραβίασης Επιτρεπόμενη μετά από ενέργεια Αρχής: μπλε εσωτερικό περιοχής παραβίασης Συνδυασμοί των παραπάνω Παλιά πτήση: γκρι περίγραμμα 15

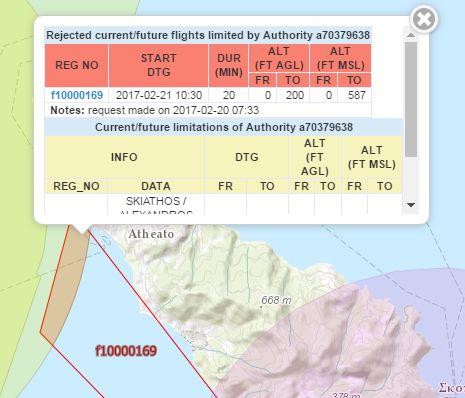

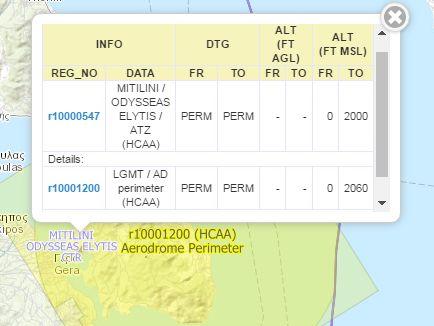

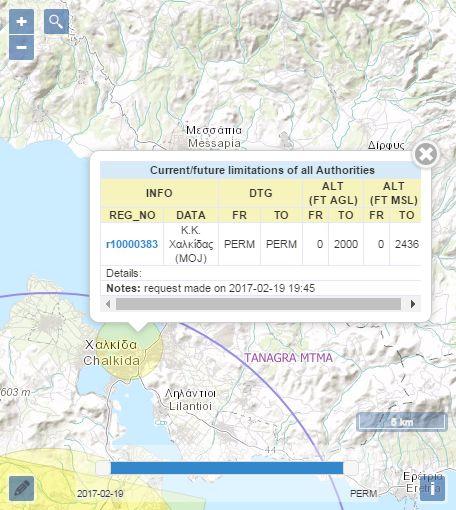

16 DAAM Viewer: Επερώτηση χάρτη 16

17 DAAM Viewer: Λίστα περιοχών (tab: Διαχείριση περιορισμών) 17

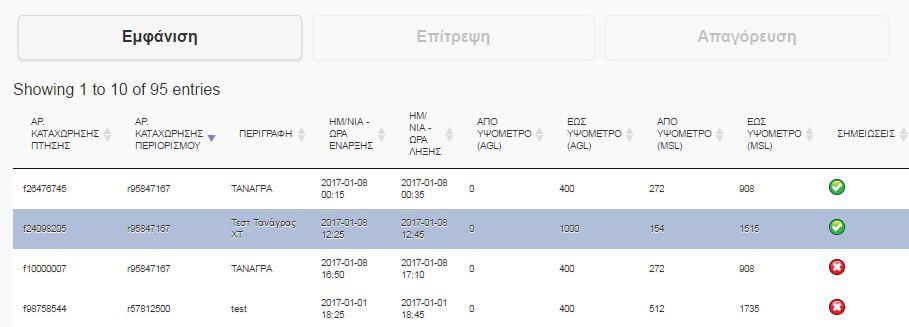

18 DAAM Viewer: Λίστα πτήσεων (tab: Διαχείριση πτήσεων) Ένδειξη επιτρεπόμενης / απορριφθείσας πτήσης 18

19 DAAM Setter: Γενικά Username: [κωδικός αρχής]_setter Μπορεί να Κάνει ό,τι και ο Viewer και επιπλέον να Θέτει / Αλλάζει / Ακυρώνει περιορισμούς, προειδοποιήσεις (ΥΠΑ: περιοχές επιτρεπόμενων πτήσεων) Αρχής Επηρεάζει εμπλεκόμενες πτήσεις 19

20 DAAM Setter: Λειτουργίες / Βήματα Θέση Εισαγωγή χαρακτηριστικών Από την αρχή Μέσω αντιγραφής υπάρχοντος Περιγραφικά δεδομένα Γεωγραφικά δεδομένα Σχεδίαση στο χάρτη Χειροκίνητη εισαγωγή συντεταγμένων πολυγώνου Αποστολή Αλλαγή / Διαγραφή Δυνατότητα ή μη αλλαγής / διαγραφής - στατικοί περιορισμοί 20

21 DAAM Setter: Θέση / Περιγραφικά δεδομένα Κατηγορία Συντομογραφία Λεπτομέρειες Υψομετρικό εύρος (MSL/AGL) Ελάχιστο / μέγιστο ύψος περιοχής - δέσμευση Ημ/νία - ώρα έναρξης - λήξης LOCAL times DTG PERM 21

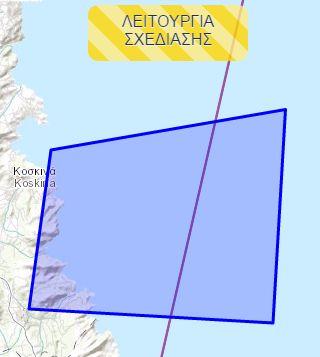

22 DAAM Setter: Θέση / Γεωγραφικά δεδομένα Σχεδίαση στο χάρτη Χειροκίνητη εισαγωγή συντεταγμένων πολυγώνου 22

23 DAAM Setter: Θέση / Αποστολή Αλλαγή κατάστασης επηρεαζόμενης πτήσης 23

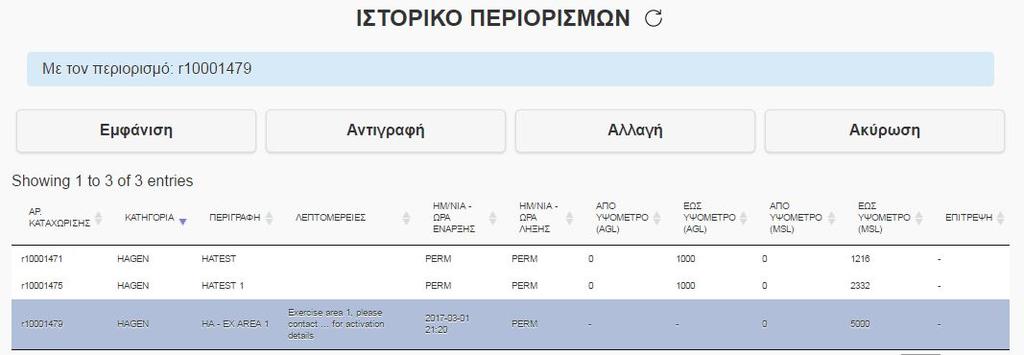

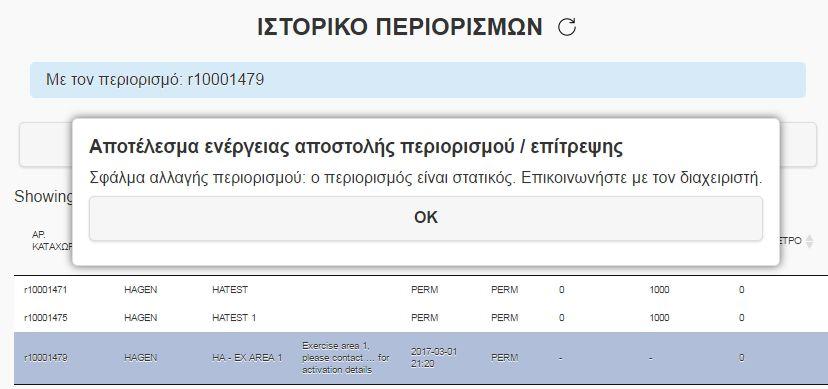

24 DAAM Setter: Αλλαγή / Διαγραφή Στατικοί περιορισμοί Επεξεργασία μόνο από super-user Προστασία ακούσιας επεξεργασίας Αρχικοποίηση κατάστασης των εμπλεκόμενων πτήσεων! 24

25 DAAM Approver: Γενικά Username: [κωδικός αρχής]_approver Μπορεί να Κάνει ό,τι και ο Viewer και επιπλέον να Επιτρέπει / Απορρίπτει αιτήματα πτήσης που επηρεάζει η Αρχή 25

26 DAAM Approver: Βήματα Επιλογή πτήσης Από χάρτη Από πίνακα επηρεαζόμενων πτήσεων Έγκριση / Απαγόρευση 26

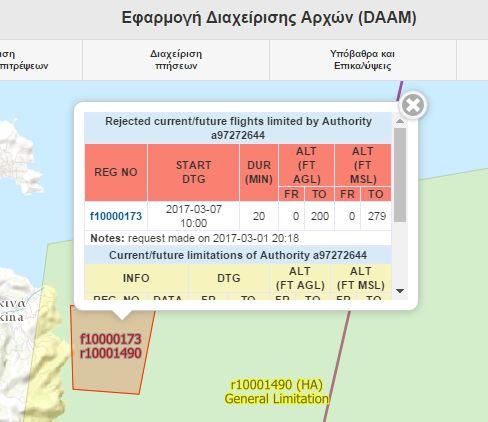

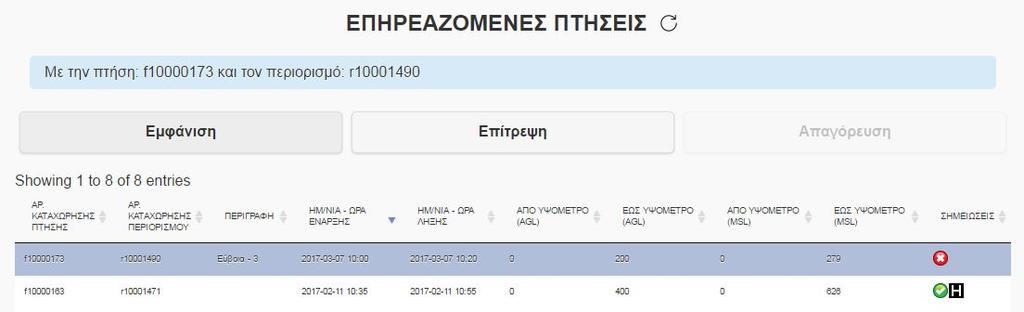

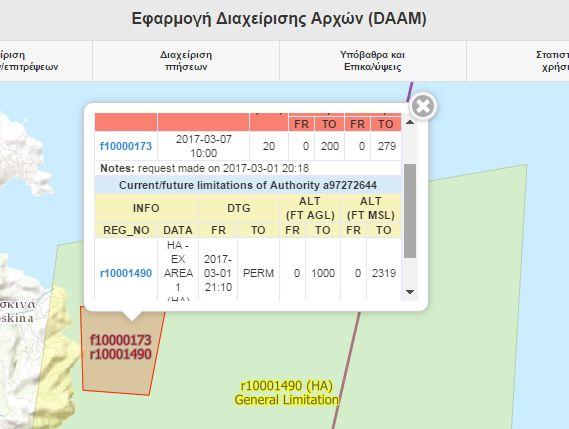

27 DAAM Approver: Επιλογή πτήσης Από χάρτη Από πίνακα επηρεαζόμενων πτήσεων 27

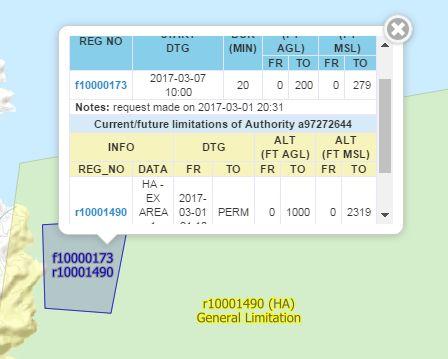

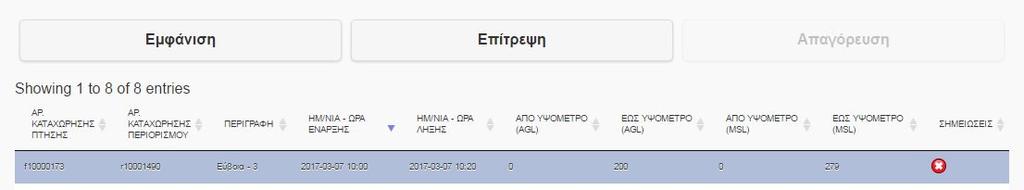

28 DAAM Approver: Έγκριση / Απαγόρευση Αλλαγή συμβολισμού πίνακα Αλλαγή χρώματος πτήσης 28

29 DAAM: Ερωτήσεις? 29
