Home Audio System. Arahan Pengendalian MHC-V90DW. Bermula. Main balik cakera/usb. Pindahan USB. Penala BLUETOOTH. Rangkaian. Kawalan Gerak Isyarat

Transcript

1 Home Audio System Arahan Pengendalian Bermula Main balik cakera/usb Pindahan USB Penala BLUETOOTH Rangkaian Kawalan Gerak Isyarat Pelarasan Bunyi Operasi Lain Maklumat Tambahan MHC-V90DW

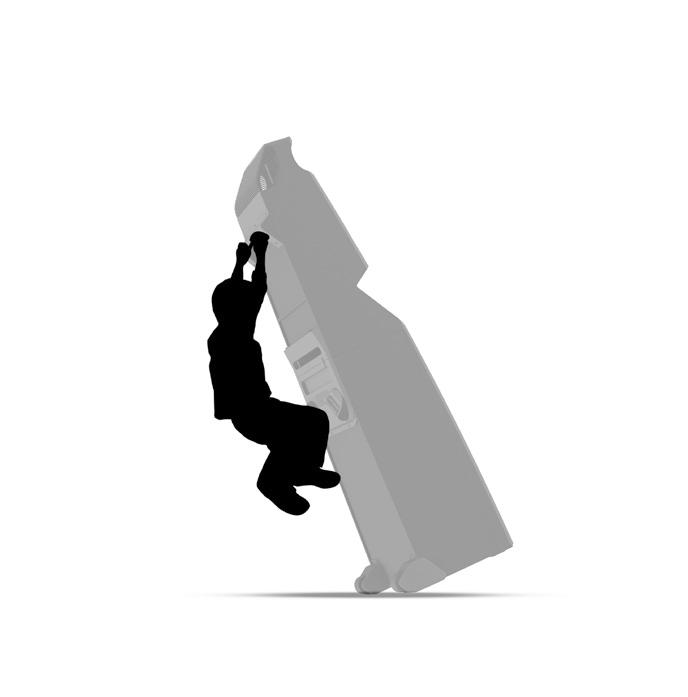

2 2 MY AMARAN Untuk mengurangkan risiko kebakaran, jangan tutup bukaan pengalihan udara alat dengan surat khabar, lapik meja, langsir, dsb. Jangan dedahkan alat kepada punca api yang terbuka (contohnya, lilin yang menyala). Untuk mengurangkan risiko kebakaran atau kejutan elektrik, jangan dedahkan alat ini kepada titisan atau percikan air dan jangan letakkan objek yang diisi dengan cecair, seperti pasu bunga di atas alat. Oleh sebab palam utama digunakan untuk menyahsambung unit dari saluran utama, sambung unit kepada saluran keluar AC yang boleh diakses dengan mudah. Sekiranya anda menyedari ketidaknormalan dalam unit, nyahsambung palam utama dari saluran keluar AC dengan serta-merta. Jangan pasang alat dalam ruang tertutup, seperti rak buku atau kabinet terbina dalam. Jangan dedahkan bateri atau alat dengan bateri yang terpasang kepada haba berlebihan seperti cahaya matahari atau api. Unit tidak dinyahsambungkan dari saluran utama selagi ia disambungkan kepada saluran keluar AC, walaupun unit itu sendiri telah dimatikan. Kegunaan dalam rumah sahaja. Untuk produk dengan penandaan CE Kesahihan penandaan CE adalah terhad pada negara ia dikuatkuasakan, kebanyakannya di negara EEA (Kawasan Ekonomi Eropah). AWAS Penggunaan peralatan optik bersama produk ini akan meningkatkan bahaya kepada mata. Untuk pelanggan di Singapura Notis Lesen dan Tanda Dagangan adalah tanda dagangan DVD Format/Logo Licensing Corporation. Logo-logo DVD+RW, DVD-RW, DVD+R, DVD-R, DVD VIDEO dan CD adalah tanda dagangan. WALKMAN dan logo WALKMAN adalah tanda dagangan berdaftar Sony Corporation. Teknologi pengekodan audio MPEG Layer-3 dan paten diberi lesen dari Fraunhofer IIS dan Thomson. Windows Media adalah tanda dagangan berdaftar atau tanda dagangan Microsoft Corporation di Amerika Syarikat dan/atau negaranegara lain. Produk ini dilindungi oleh hak harta intelektual tertentu Microsoft Corporation. Penggunaan atau pengedaran teknologi sedemikian di luar produk ini adalah dilarang tanpa lesen daripada Microsoft atau subsidiari Microsoft yang sah. Sistem ini merangkumi Dolby* Digital. * Dikilangkan di bawah lesen dari Dolby Laboratories. Dolby, Dolby Audio dan simbol dua-d adalah tanda dagangan Dolby Laboratories. Sistem ini merangkumi teknologi High-Definition Multimedia Interface (HDMI ). Istilah HDMI dan HDMI High-Definition Multimedia Interface serta Logo HDMI adalah tanda dagang atau tanda dagang berdaftar HDMI Licensing, LLC di Amerika Syarikat dan negara lain. BRAVIA ialah tanda dagangan Sony Corporation.

3 LDAC dan logo LDAC ialah tanda dagangan Sony Corporation. Tanda kata dan logo BLUETOOTH ialah tanda dagangan berdaftar dimiliki oleh Bluetooth SIG, Inc. dan apa-apa penggunaan tanda sedemikian oleh Sony Corporation adalah di bawah lesen. Tanda dagangan dan nama dagang lain adalah milik pemiliknya masingmasing. N-Mark ialah tanda dagangan atau tanda dagangan berdaftar NFC Forum, Inc. di Amerika Syarikat dan di negara-negara lain. Android ialah tanda dagangan Google Inc. Google Play ialah tanda dagangan Google Inc. Android, Google Play, logo Google Play, dan Chromecast ialah tanda dagangan Google Inc. Apple, logo Apple, iphone dan ipod touch ialah tanda dagangan Apple Inc., didaftarkan di A.S. dan negaranegara lain. App Store ialah tanda perkhidmatan Apple Inc. Made for ipod dan Made for iphone bermaksud bahawa sesuatu aksesori elektronik telah direka untuk bersambung secara khusus dengan ipod atau iphone masingmasing, dan telah disahkan oleh pembangun untuk memenuhi standard prestasi Apple. Apple tidak bertanggungjawab ke atas pengendalian peranti ini atau pematuhannya dengan standard keselamatan dan kawal selia. Sila ambil perhatian bahawa penggunaan aksesori ini dengan ipod atau iphone mungkin menjejaskan prestasi wayarles. Wi-Fi, Wi-Fi Protected Access dan Wi-Fi Alliance ialah tanda dagangan berdaftar Wi-Fi Alliance. Wi-Fi CERTIFIED, WPA, WPA2 dan Wi-Fi Protected Setup ialah tanda dagangan Wi-Fi Alliance. DLNA, logo DLNA dan DLNA CERTIFIED ialah tanda dagangan, tanda perkhidmatan atau tanda pensijilan Digital Living Network Alliance. AOSS ialah tanda dagangan BUFFALO INC. Produk ini merangkumi perisian Spotify yang tertakluk pada lesen pihak ke-3 yang boleh didapati di sini: esdk-third-party-licenses/ Spotify dan logo Spotify ialah tanda dagangan Spotify Group. ClearAudio+ dan ialah tanda dagangan Sony Corporation. Xperia dan Xperia Tablet ialah tanda dagangan Sony Mobile Communications AB. PRODUK INI DILESEN DI BAWAH LESEN PORTFOLIO PATEN VISUAL MPEG-4 UNTUK KEGUNAAN PERIBADI DAN BUKAN KOMERSIAL PENGGUNA UNTUK (i) MENGEKOD VIDEO YANG MEMATUHI STANDARD VISUAL MPEG-4 ( MPEG-4 VIDEO ) DAN/ATAU (ii) MENYAHKOD VIDEO MPEG-4 YANG TELAH DIKOD OLEH PENGGUNA YANG TERLIBAT DALAM AKTIVITI PERIBADI DAN BUKAN KOMERSIAL DAN/ATAU DIPEROLEH DARIPADA PEMBEKAL VIDEO YANG BERLESEN MENYEDIAKAN VIDEO MPEG-4. 3 MY

4 TIADA LESEN AKAN DIBERI ATAU TERSIRAT UNTUK KEGUNAAN LAIN. MAKLUMAT TAMBAHAN TERMASUK YANG BERKENAAN DENGAN KEGUNAAN DAN PELESENAN DALAM PROMOSI, DALAMAN DAN KOMERSIAL BOLEH DIDAPATI DARIPADA MPEG LA, L.L.C. Semua tanda dagangan lain ialah tanda dagangan hak milik pemiliknya masing-masing. Dalam manual ini, tanda dan tidak dinyatakan. Tentang manual ini Manual ini banyak menerangkan pengendalian yang menggunakan alat kawalan jauh, tetapi pengendalian yang sama juga boleh dilakukan dengan menggunakan kekunci pada panel sentuhan untuk unit yang mempunyai nama yang sama atau serupa. Ikon, seperti, yang disenaraikan di bahagian atas setiap penjelasan menunjukkan jenis media yang boleh diguna dengan fungsi yang diterangkan. Sesetengah ilustrasi dipersembahkan sebagai lukisan konseptual dan mungkin akan berbeza daripada produk sebenar. Item yang dipaparkan pada skrin TV mungkin berbeza bergantung pada kawasan. Tetapan lalai telah digaris bawah. Teks di dalam tanda kurungan ([--]) muncul pada skrin TV, dan teks di dalam tanda petikan berganda ( -- ) muncul di paparan. 4 MY

5 Jadual Kandungan Tentang manual ini...4 Membuka bungkusan... 7 Cakera atau fail yang boleh dimainkan pada cakera/ peranti USB... 7 Laman web untuk peranti yang serasi Panduan kepada bahagian dan kawalan Bermula Memasang unit...18 Menyambung sistem dengan kukuh...19 Menyahaktifkan demonstrasi Memasukkan bateri Menyambungkan TV Membawa unit Menukar sistem warna Lakukan persediaan pantas Menukar mod paparan Main balik cakera/usb Sebelum menggunakan peranti USB Main balik asas Operasi main balik lain Menggunakan mod main Mengehadkan main balik cakera (Kawalan Ibu Bapa) Melihat maklumat cakera dan peranti USB Menggunakan Menu Persediaan Pindahan USB Sebelum menggunakan peranti USB...40 Memindahkan muzik...40 Penala Mendengar radio...44 BLUETOOTH Tentang teknologi tanpa wayar BLUETOOTH...45 Menjadikan sistem ini berpasangan dengan peranti BLUETOOTH...45 Mendengar muzik pada peranti BLUETOOTH...46 Sambungan BLUETOOTH Satu Sentuhan dengan NFC Menetapkan codec audio BLUETOOTH...48 Rangkaian Memilih kaedah sambungan rangkaian...49 Menyambung dengan komputer...50 Mendengar muzik yang sama daripada pelbagai pembesar suara MY

6 6 MY Mendengar perkhidmatan muzik Internet (Chromecast built in) Mendengar perkhidmatan muzik Internet (Spotify) Kawalan Gerak Isyarat Menikmati Kawalan Gerak Isyarat...54 Menggunakan Kawalan Gerak Isyarat sewaktu main balik Membuat suasana parti (DJ Effect) Menggunakan Kawalan Gerak Isyarat sewaktu fungsi Karaoke Pelarasan Bunyi Melaraskan bunyi...58 Memilih mod Bola Sepak Maya...58 Melaraskan paras subwufer Membuat kesan bunyi anda sendiri Operasi Lain Mengawal sistem menggunakan telefon pintar atau tablet (SongPal)...60 Mengadakan parti yang meriah dengan aplikasi Fiestable...61 Menggunakan Kawalan untuk fungsi HDMI...61 Menggunakan fungsi Party Chain...64 Menyanyi bersama-sama: Karaoke Menikmati bunyi dari gitar...68 Menikmati muzik dengan Party Light dan Speaker Light...69 Menggunakan Pemasa Tidur...69 Menggunakan Voice Guidance...69 Menggunakan peralatan pilihan Menyahaktifkan panel sentuhan pada unit (Kunci Kanak-kanak) Menetapkan fungsi tunggu sedia automatik...71 Menetapkan mod tunggu sedia BLUETOOTH/Rangkaian...71 Menghidupkan atau mematikan isyarat BLUETOOTH/Wi-Fi Mengemas kini perisian Maklumat Tambahan Penyelesaian masalah Langkah berjaga-jaga Spesifikasi...91 Senarai kod bahasa...94

7 Membuka bungkusan Unit (MHC-V90DW) (1) ini (terdiri daripada unit satelit dan unit subwufer) Skru lekap (M5 30) (4) Alat kawalan jauh (1) Bateri R03 (saiz AAA) (2) Antena utama FM (1) Kord kuasa AC (1) Adapter palam AC* (1) (dibekalkan untuk kawasan tertentu sahaja) * Adapter palam ini tidak boleh digunakan di Chile, Paraguay dan Uruguay. Gunakan adapter palam ini di negara ia diperlukan. Apabila mengeluarkan unit dari karton, pastikan unit itu dikendalikan oleh dua orang. Unit yang terjatuh mungkin menyebabkan kecederaan diri dan/atau kerosakan harta benda. Cakera atau fail yang boleh dimainkan pada cakera/peranti USB Cakera boleh dimainkan DVD VIDEO DVD-R/DVD-RW dalam format DVD VIDEO atau mod video DVD+R/DVD+RW dalam format DVD VIDEO VIDEO CD (cakera Versi 1.0, 1.1 dan 2.0) Super VCD CD-R/CD-RW/CD-ROM dalam format VIDEO CD atau format super VCD AUDIO CD CD-R/CD-RW dalam format AUDIO CD Fail yang boleh dimainkan pada cakera Muzik: Fail MP3 (.mp3)* 1 * 2 Video: Fail MPEG4 (.mp4/.m4v)* 2 * 3, fail Xvid (.avi) Fail yang boleh dimainkan pada peranti USB Muzik: Fail MP3 (.mp3)* 1 * 2, fail WMA (.wma)* 2, fail AAC (.m4a/.mp4/.3gp)* 2, fail WAV (.wav)* 2, fail AIFF (.aiff)* 2, fail FLAC (.flac)* 2, fail ALAC (.alac)* 2, DSD (.dsf/.dff)* 2 Video: Fail MPEG4 (.mp4/.m4v)* 2 * 3, fail Xvid (.avi) Cakera mestilah dalam format berikut: CD-ROM/-R/-RW dalam format DATA CD yang mengandungi fail MP3* 1 * 2, MPEG4* 2 * 3 dan Xvid dan mematuhi ISO 9660* 4 Level 1/Level 2 atau Joliet (format lanjutan). DVD-ROM/-R/-RW/+R/+RW dalam format DATA DVD yang mengandungi fail MP3* 1 * 2, MPEG4* 2 * 3 dan Xvid dan mematuhi UDF (Universal Disk Format). Sistem akan cuba memain balik apaapa data dengan sambungan tersebut di atas, walaupun ia bukan dalam format yang disokong. Memain balik data ini mungkin menghasilkan hingar kuat yang boleh merosakkan sistem pembesar suara anda. * 1 MP3 (Audio MPEG 1 Lapisan 3) ialah format standard yang ditentukan oleh ISO/MPEG untuk data audio termampat. Fail MP3 mestilah dalam format MPEG 1 Audio Layer 3. * 2 Fail dengan perlindungan hak cipta (Pengurusan Hak Digital) tidak boleh dimain balik oleh sistem ini. 7 MY

8 * 3 Fail MPEG4 mestilah dirakam dalam format fail MP4. Codec video dan codec audio yang disokong adalah seperti berikut: Codec video: MPEG4 Profil Ringkas (AVC tidak disokong.) Codec audio: AAC-LC (HE-AAC tidak disokong.) * 4 Format logikal bagi fail dan folder pada CD-ROM, ditentukan oleh ISO (Organisasi Piawai Antarabangsa). Cakera/fail yang tidak boleh dimainkan balik Anda tidak boleh memain balik cakera berikut BD (Cakera Blu-ray) CD-ROM yang dirakam dalam format PHOTO CD Bahagian data bagi CD-Extra atau Mixed Mode CDs* Cakera Grafik CD CD Super Audio DVD Audio DATA CD/DATA DVD yang dibuat dalam format Packet Write DVD-RAM DATA CD/DATA DVD yang belum dimuktamadkan dengan betul DVD-R/-RW serasi dengan CPRM (Perlindungan Kandungan bagi Media Boleh Rakam) yang dirakam dengan program Copy- Once Cakera dengan bentuk tidak standard (contohnya, bentuk hati, segi empat, bintang) Cakera yang mempunyai pita pelekat, kertas atau pelekat yang dilekatkan padanya Anda tidak boleh memain balik fail berikut Fail video yang lebih besar daripada 720 (lebar) 576 (tinggi) piksel. Fail video dengan nisbah lebar terhadap panjang yang tinggi. Fail WMA dalam format WMA DRM, WMA Lossless, atau WMA PRO. Fail AAC dalam format AAC DRM atau AAC Lossless. Fail AAC yang dikodkan pada 96 khz. Fail yang disulitkan atau dilindungi oleh kata laluan. Fail dengan perlindungan hak cipta DRM (Pengurusan Hak Digital). Sesetengah fail Xvid yang lebih lama daripada 2 jam. Fail audio MP3 PRO dapat dimainkan balik sebagai fail MP3. Sistem mungkin tidak dapat memain balik fail Xvid sekiranya fail tersebut telah digabungkan daripada dua atau lebih fail Xvid. * Mixed Mode CD: Format ini merakam data pada trek pertama dan audio (data AUDIO CD) pada trek kedua dan berikutnya bagi sesuatu sesi. Perhatian mengenai CD-R/-RW dan DVD-R/-RW/+R/+RW Dalam kes tertentu, CD-R/-RW dan DVD-R/-RW/+R/+RW tidak boleh dimain balik pada sistem ini kerana kualiti rakaman atau keadaan fizikal cakera, atau sifat peranti rakaman dan perisian pengarangan. Untuk maklumat lanjut, rujuk kepada arahan pengendalian bagi peranti rakaman. Sesetengah fungsi main balik mungkin tidak berfungsi dengan sesetengah DVD+R/+RW, walaupun ia telah dimuktamadkan dengan betul. Dalam kes ini, mainkan cakera tersebut dengan main balik normal. 8 MY

9 Perhatian mengenai cakera Produk ini direka bentuk untuk memain balik cakera yang mematuhi standard Compact Disc (CD). DualDisc dan sesetengah cakera muzik yang dikodkan dengan teknologi perlindungan hak cipta tidak mematuhi standard CD. Oleh itu, cakera ini mungkin tidak serasi dengan produk ini. Perhatian mengenai cakera berbilang sesi Sistem ini boleh memain balik sesi berterusan pada cakera apabila ia direkodkan dalam format yang sama dengan sesi pertama. Walau bagaimanapun, main balik tidak dijamin. Perhatian mengenai operasi main balik DVD VIDEO dan VIDEO CD Sesetengah operasi main balik DVD VIDEO atau VIDEO CD mungkin telah dihadkan secara sengaja oleh pengeluar perisian. Oleh itu, sesetengah ciri main balik mungkin tidak tersedia. Pastikan anda membaca arahan pengendalian DVD VIDEO atau VIDEO CD. Perhatian mengenai fail yang boleh dimainkan Main balik mungkin mengambil masa yang lama untuk bermula bila: DATA CD/DATA DVD/Peranti USB dirakam dengan struktur pohon yang rumit. fail audio atau fail video dalam folder lain baru dimain balik. Sistem boleh memain balik DATA CD/DATA DVD atau fail video pada peranti USB dalam keadaan berikut: sedalam 8 folder sehingga 300 folder sehingga 999 fail dalam satu cakera sehingga 2,000 fail dalam satu peranti USB sehingga 650 fail dalam satu folder Sistem boleh memain balik fail audio pada peranti USB dalam keadaan berikut: sedalam 8 folder sehingga 998 fail dan sub folder dalam satu folder Bilangan ini mungkin berubah bergantung pada konfigurasi fail atau folder. Folder yang tidak mengandungi fail audio atau fail video dilangkau. Fail yang dipindah oleh peranti seperti komputer mungkin tidak dimain balik dalam susunan yang sama dengan susunan ia dipindah. Susunan main balik mungkin tidak boleh diguna bergantung pada perisian yang diguna untuk membuat fail audio atau fail video. Keserasian dengan semua perisian pengekodan/penulisan bagi format yang disokong, peranti rakaman dan media rakaman tidak dijamin. Bergantung kepada fail Xvid, gambar mungkin tidak jelas atau bunyi mungkin langkau. Perhatian mengenai peranti USB Sistem ini tidak menjamin dapat beroperasi dengan semua peranti USB. 9 MY

10 Walaupun peranti USB ada pelbagai fungsi yang rumit, kandungan yang boleh dimain balik bagi peranti USB yang disambung kepada sistem adalah kandungan muzik dan video sahaja. Untuk butiran, rujuk kepada arahan pengendalian bagi setiap peranti USB. Apabila peranti USB dimasukkan, sistem membaca semua fail pada peranti USB. Jika terdapat banyak folder atau fail dalam peranti USB, ia mungkin mengambil masa yang lama untuk habis membaca peranti USB. Jangan sambungkan peranti USB kepada sistem melalui hab USB. Bagi sesetengah peranti USB yang disambungkan, mungkin terdapat lengah sebelum operasi dilaksanakan oleh sistem ini. Susunan main balik untuk sistem mungkin berbeza dari susunan main balik bagi peranti USB yang disambungkan. Sebelum menggunakan peranti USB, pastikan tiada fail dijangkiti virus di dalam peranti USB. Kod kawasan Sistem anda ada satu kod kawasan dan hanya akan memain balik DVD VIDEO yang dilabelkan dengan kod kawasan yang sama atau. Laman web untuk peranti yang serasi Periksa laman web di bawah untuk maklumat terkini mengenai peranti USB dan BLUETOOTH yang serasi. Untuk pelanggan di Amerika Latin: < Untuk pelanggan di Eropah dan Rusia: < Untuk pelanggan di negara/ rantau lain: < support> Model iphone/ipod yang serasi Model iphone/ipod yang serasi adalah seperti berikut. Kemas kini iphone/ipod anda dengan perisian terkini sebelum digunakan dengan sistem. Teknologi BLUETOOTH dapat berfungsi dengan: iphone 7 Plus iphone 7 iphone SE iphone 6s Plus iphone 6s iphone 6 Plus iphone 6 iphone 5s iphone 5c iphone 5 iphone 4s ipod touch (generasi ke-6) ipod touch (generasi ke-5) 10 MY

11 Panduan kepada bahagian dan kawalan Unit (Depan): Unit (Belakang): Pembesar suara julat tengah 4 (Dilengkapi fungsi Speaker light*) Tweeter 4 Panel sentuh (halaman 12) Bekas cakera dan kelilingnya (halaman 12) Subwufer 2 (Dilengkapi fungsi Speaker light*) Unit satelit Unit subwufer Penjana sebar bunyi Menyebarkan bunyi di sekitar bahagian belakang unit. Panel penyambung (halaman 19) Party light (kiri/kanan)* (halaman 69) Pemegang untuk memegang atau membawa unit * Jangan pandang terus pada bahagian pengeluar cahaya apabila Speaker Light dan Party Light dihidupkan. 11 MY

12 Panel sentuh: Anda boleh mengunci kekunci kecuali (kuasa) pada unit untuk mencegah daripada tersilap tekan (halaman 70). Bahagian bekas cakera: Port (USB) (REC/PLAY) Digunakan untuk menyambung peranti USB. Port ini boleh digunakan untuk keduadua fungsi main balik dan pemindahan muzik. Kekunci LIGHT MODE (halaman 69) Kekunci PARTY LIGHT (halaman 69) Penunjuk BLUETOOTH (halaman 45) Kekunci BLUETOOTH Sentuh untuk memilih fungsi BLUETOOTH. Kekunci PAIRING Sentuh dan tahan untuk mengaktifkan operasi pasangan BLUETOOTH sewaktu fungsi BLUETOOTH. 12 MY Kekunci PARTY CHAIN (halaman 66)

13 Paparan Sensor GESTURE CONTROL (halaman 54, 55, 56) Penunjuk GUITAR Lampu menyala apabila mod gitar dihidupkan. Kekunci GUITAR (halaman 68) Kekunci MIC/GUITAR LEVEL +/ (halaman 67, 68) Kekunci FIESTA (halaman 58) Kekunci SOUND FIELD (halaman 58) Penunjuk MEGA BASS Lampu menyala apabila kesan bunyi MEGA BASS dipilih. Kekunci MEGA BASS (halaman 58) Kekunci (folder) +/ Sentuh untuk memilih folder pada cakera data atau peranti USB. Kekunci VOLUME +/ Sentuh untuk melaraskan kelantangan. Kekunci / (ke belakang/ke hadapan) Sentuh untuk memilih trek atau fail. Kekunci TUNING +/ (halaman 44) Kekunci (buka/tutup) Sentuh untuk membuka atau menutup bekas cakera. Kekunci fungsi terus (DVD/ CD, USB, FM, AUDIO IN, TV) Untuk menggunakan kekunci ini, sentuh PLAYBACK ( ), kemudian kekunci fungsi yang anda inginkan. Kekunci VOCAL FADER (halaman 67) Kekunci SCORE (halaman 68) Kekunci VOICE CHANGER +/ (halaman 68) Kekunci MIC ECHO (halaman 67) Kekunci PLAYBACK (halaman 55) Kekunci DJ (halaman 55) Kekunci SAMPLER (halaman 55) Kekunci KARAOKE (halaman 57) Penunjuk kuasa Menunjukkan status semasa sistem: Lampu dimatikan: Sistem berada dalam mod tunggu sedia dan mod tunggu sedia BLUETOOTH/Rangkaian dimatikan. 13 MY

14 Menyala: Jingga: Sistem berada dalam mod tunggu sedia dan mod tunggu sedia BLUETOOTH/ Rangkaian dihidupkan. HIjau: Sistem dihidupkan. Berkelip: Hijau: Sistem sedang dihidupkan atau memasuki mod tunggu sedia. Merah: Sistem mengesan ketidaknormalan yang tidak dapat dipaparkan dengan mesej ralat. Butang (kuasa) Tekan untuk menghidupkan sistem atau tetapkannya kepada mod siap sedia. Kekunci (berhenti) Sentuh untuk menghentikan main balik. Apabila disentuh dua kali, sambung semula main balik boleh dibatalkan. Sentuh untuk menghentikan pemindahan semasa pemindahan muzik. Sentuh untuk menghentikan demonstrasi bunyi terbina dalam. Kekunci (main) Sentuh untuk memulakan main balik. Tekan dan tahan selama lebih daripada 2 saat, demonstrasi bunyi terbina dalam akan dimainkan balik. Sentuh untuk menghentikan demonstrasi. Kekunci FUNCTION Sentuh untuk memilih fungsi. Penunjuk NETWORK Menunjukkan status semasa sistem: Lampu menyala: Sistem ini berada dalam mod tunggu sedia. Menyala: Putih: Sambungan rangkaian diwujudkan. Hijau: Sistem bersambung dengan perkhidmatan muzik melalui Spotify. Biru: Sistem bersambung dengan perkhidmatan muzik melalui Chromecast built-in. Berkelip: Putih: Semasa menyambung kepada rangkaian. Kekunci NETWORK Sentuh untuk memilih fungsi NETWORK. Kekunci WPS (Wi-Fi Protected Setup ) (halaman 50) Sentuh dan tahan untuk menetapkan rangkaian Wi-Fi. (N-Mark) (halaman 48) Sensor alat kawalan jauh ( ) (halaman 22) Bekas cakera Bicu MIC1 Gunakan untuk menyambungkan mikrofon. Bicu MIC2/GUITAR Gunakan untuk menyambungkan mikrofon atau gitar. 14 MY Kekunci GESTURE ON/OFF (halaman 55, 57)

15 Alat kawalan jauh: Butang bernombor (0 9)* 1 * 2 Tekan untuk memilih trek, bab atau fail dengan nombor itemnya. Tekan untuk memasukkan nombor atau nilai. Butang SUBTITLE (halaman 31) Butang AUDIO* 2 (halaman 31, 35) Butang ANGLE (halaman 30) Butang DVD SETUP (halaman 36) Butang MEDIA MODE (halaman 28) Tekan untuk memilih media untuk dimain balik pada cakera data atau peranti USB. Butang CLEAR (halaman 30) Butang (kuasa) Tekan untuk menghidupkan sistem atau tetapkannya kepada mod siap sedia. Butang PLAY MODE (halaman 32, 41) Butang REPEAT/FM MODE (halaman 33, 44) Butang REC TO USB (halaman 42) Tekan untuk memindahkan muzik ke peranti USB yang bersambung ke port (USB). Butang MIC ECHO (halaman 67) Butang SCORE (halaman 68) (folder) +/ Tekan untuk memilih folder pada cakera data atau peranti USB. Butang SEARCH (halaman 29, 30) Butang KEY CONTROL / (halaman 67) 15 MY

16 Butang DVD TOP MENU Tekan untuk memaparkan tajuk DVD pada skrin TV. Butang DVD/TUNER MENU (halaman 29, 30, 44) Butang RETURN (halaman 30) Butang OPTIONS Tekan untuk masuk atau keluar dari menu pilihan. Butang / / / Tekan untuk memilih item menu. Butang Tekan untuk memasukkan/ mengesahkan tetapan. Butang MUSIC SERVICE (halaman 53) Tekan untuk memulakan/ menyambung perkhidmatan muzik. Butang (kelantangan) +/ * 2 Tekan untuk melaraskan kelantangan. Butang SHIFT* 1 Tahan untuk mengaktifkan butang yang dicetak dalam warna merah jambu. Butang / (undur pantas/maju pantas) (halaman 30) Tekan untuk mencari titik dalam trek atau fail sewaktu main balik. Butang / (ke belakang perlahan/maju perlahan) (halaman 30) Tekan untuk memainkan dalam gerakan perlahan. Butang TUNING+/ (halaman 44) Butang (main)* 2 Tekan untuk mulakan main balik. Butang / (ke belakang/ke hadapan) (halaman 29) Tekan untuk memilih trek atau fail. Butang PRESET+/ (halaman 44) Butang (jeda) Tekan untuk menjeda main balik. Untuk menyambung semula main balik, tekan. Butang (berhenti) Tekan untuk menghentikan main balik. Apabila ditekan dua kali, sambung semula main balik boleh dibatalkan. Tekan untuk menghentikan pemindahan semasa pemindahan muzik. Tekan untuk menghentikan demonstrasi bunyi terbina dalam. Butang FUNCTION +/ Tekan untuk memilih fungsi. Butang MEGA BASS (halaman 58) 16 MY

17 Butang SOUND FIELD (halaman 58) Butang MUSIC (halaman 59) Butang MUSIC ARENA (halaman 58) Butang PARTY LIGHT (halaman 27, 69) Butang LIGHT MODE (halaman 69) Butang DISPLAY (halaman 22, 27, 35, 44, 46) Tekan untuk menukar maklumat pada paparan. Butang DISPLAY* 1 (halaman 35) Tekan untuk memaparkan atau menyembunyikan paparan skrin. Butang SLEEP (halaman 69) * 1 Butang ini dicetak dalam warna merah jambu. Untuk menggunakan butang ini, tahan butang SHIFT ( ), kemudian tekan butang ini. * 2 Butang bernombor 2/AUDIO, + dan mempunyai dot taktil. Gunakan dot taktil sebagai rujukan semasa mengoperasikan sistem. 17 MY

18 Bermula Memasang unit Pastikan bahawa dua orang mengendalikan unit ketika melekapkannya. Unit yang terjatuh mungkin menyebabkan kecederaan diri dan/atau kerosakan harta benda. Lekapkan unit satelit pada unit subwufer, kemudian ikatkan dengan ketat dengan mengetatkan skru yang dibekalkan (M5 30). Peletakan tangan Skru yang dibekalkan (M5 30) 18 MY Pastikan untuk menggunakan skru yang dibekalkan (M5 30) untuk memasang unit tersebut. Berhati-hati untuk tidak memicit jari anda atau kord pembesar suara ketika melekapkan unit satelit. Selepas memasang unit, pastikan bahawa unit satelit diikatkan dengan ketat ke unit subwufer dengan skru yang dibekalkan. Apabila menggunakan pemacu skru elektrik untuk mengetatkan skru, buat tetapan tork kepada lebih kurang 1 N m {10 kgf cm}. Jangan letakkan unit pada permukaan yang tidak stabil. Pastikan untuk meletakkan unit pada permukaan yang rata. Pastikan untuk mengetatkan semula skru apabila menjadi longgar dengan menggunakan unit ini.

19 Menyambung sistem dengan kukuh Unit (Belakang): Putih Bermula Merah Untuk menyimpan kord pembesar suara dengan kemas. Lalukan kord melalui penahan kord. Panel penyambung: 19 MY

20 Bicu HDMI OUT (TV) Gunakan kabel HDMI (tidak dibekalkan) untuk sambungkan ke bicu HDMI IN bagi TV (halaman 23). Bicu VIDEO OUT Gunakan kabel video (tidak dibekalkan) untuk sambungkan ke bicu input video bagi TV atau projektor (halaman 23). Jangan sambungkan sistem ini kepada TV melalui dek video. Input audio dan bicu output Gunakan kabel audio (tidak dibekalkan) untuk membuat salah satu sambungan seperti berikut: Bicu AUDIO/PARTY CHAIN OUT L/R Sambung ke bicu input audio peralatan pilihan. Sambung ke sistem audio lain bagi menikmati fungsi Party Chain (halaman 64). Bicu AUDIO/PARTY CHAIN IN (TV) L/R Sambung ke bicu output audio bagi TV atau peralatan audio/video. Bunyi dioutput melalui sistem ini. Sambung ke sistem audio lain bagi menikmati fungsi Party Chain (halaman 64). Port LAN (100) Gunakan kabel LAN (tidak dibekalkan) untuk menyambung ke kelengkapan rangkaian (halaman 51). Terminal FM ANTENNA Cari lokasi dan orientasi yang memberikan penerimaan yang baik semasa anda memasang antena. Pastikan antena jauh dari kord kuasa AC dan kabel USB untuk mengelakkan bunyi cekup. Panjangkan antena utama FM secara mendatar Terminal LED SPEAKER Sambungkan penyambung pembesar suara LED pembesar suara ke terminal ini. Lampu pada pembesar suara akan bertindak menurut sumber muzik (halaman 69). Untuk memutuskan sambungan kord pembesar suara Tarik keluar penyambung daripada terminal. 20 MY

21 Terminal SPEAKERS L/R Sambungkan penyambung pembesar suara unit pembesar suara ke terminal ini. Pastikan untuk menggunakan hanya pembesar suara yang dibekalkan. Apabila menyambungkan kord pembesar suara, masukkan penyambung terus ke terminal. Pastikan bahawa penyambung pembesar suara kanan disambungkan dengan betul ke terminal SPEAKERS R dan penyambung pembesar suara kiri disambungkan dengan betul ke terminal SPEAKERS L. Untuk memutuskan sambungan kord pembesar suara Ketika menolak ke bawah tuil kunci, tarik keluar penyambung daripada terminal. Jangan tarik wayar tanpa menolak ke bawah tuil kunci. Melakukan sedemikian mungkin menyebabkan wayar pecah. Kord kuasa AC Sambungkan kord kuasa AC (dibekalkan) ke unit, kemudian ke salur keluar dinding. Apabila kord kuasa AC telah bersambung, sistem akan bermula. Semasa sistem bermula, WELCOME muncul di paparan. Semasa permulaan sistem sedang berjalan, anda tidak boleh menghidupkan sistem. Selepas permulaan selesai, demonstrasi (halaman 27) bermula secara automatik. Jika anda menekan untuk menghidupkan sistem, demonstrasi akan tamat. Bermula 21 MY

22 Menyahaktifkan demonstrasi Untuk menyahaktifkan demonstrasi semasa sistem dimatikan, tekan DISPLAY berulang kali untuk memilih mod tiada paparan (Mod Penjimatan Kuasa) (halaman 27). Untuk mengoperasikan unit menggunakan alat kawalan jauh Halakan alat kawalan jauh pada sensor alat kawalan jauh unit. Memasukkan bateri Masukkan dua bateri R03 (saiz AAA) yang dibekalkan, sepadan dengan kekutuban yang ditunjukkan di bawah. Jangan campurkan bateri lama dengan yang baru atau mencampurkan jenis bateri berbeza. Jika anda tidak menggunakan alat kawalan jauh untuk tempoh masa yang lama, keluarkan bateri untuk mengelakkan kerosakan dari kebocoran dan kakisan bateri. 22 MY

23 Menyambungkan TV Sebelum menyambungkan kabel, pastikan anda memutuskan sambungan kord kuasa AC. Menonton video Pilih kaedah sambungan mengikut bicu pada TV anda. Kualiti tinggi Kabel HDMI* 1 (tidak dibekalkan) atau Bermula Kabel video (tidak dibekalkan) Kualiti standard Sambungan disyorkan Sambungan alternatif * 1 Kabel HDMI Kelajuan Tinggi dengan Ethernet * 2 Anda boleh mendengar bunyi TV melalui sistem jika anda sambungkan sistem ke bicu HDMI IN (ARC) TV. Fungsi Saluran Kembalian Audio (ARC) membolehkan TV untuk mengeluarkan bunyi melalui sistem dengan sambungan HDMI, tanpa melaksanakan sambungan audio (sambungan di bawah). Untuk menetapkan fungsi ARC pada sistem ini, lihat [AUDIO RETURN CHANNEL] (halaman 39). Untuk memeriksa keserasian fungsi ARC TV anda, rujuk kepada arahan pengendalian yang dibekalkan dengan TV anda. 23 MY

24 Untuk mendengar bunyi TV melalui sistem Jika anda tidak sambungkan sistem ke bicu HDMI IN (ARC) TV anda, buat sambungan ini. Kabel audio (tidak dibekalkan) Untuk mendengar bunyi TV, tekan FUNCTION +/ berulang kali untuk memilih TV. Petua Anda juga boleh menikmati bunyi peralatan luar (pemain DVD, dll.) melalui sistem dengan menyambungkannya ke bicu AUDIO/PARTY CHAIN IN (TV) sebagai sambungan di atas. Untuk butiran, rujuk kepada arahan pengendalian peralatan anda. Jika tahap output audio daripada sistem rendah apabila menyambungkan peralatan luar, cuba laraskan tetapan output audio pada peralatan yang bersambung. Ia mungkin mengubah tahap output audio. Untuk butiran, rujuk kepada arahan pengendalian peralatan anda. 24 MY

25 Membawa unit Apabila membawa dengan dua orang Unit mempunyai roda kaster supaya anda boleh membawanya dengan mudah. Sebelum membawa unit ini, putuskan sambungan kord kuasa AC. Membawa unit dengan kaedah ini adalah disyorkan: pada permukaan yang rata: Apabila membawa sendirian Bermula pada permukaan yang tidak rata: 25 MY

26 Roda kaster boleh digunakan hanya pada permukaan yang rata. Angkat unit dengan dua orang pada permukaan yang tidak rata. Meletakkan tangan di tempat yang betul semasa membawa unit sangat penting bagi mengelakkan kecederaan diri dan/ atau kerosakan harta benda. Pastikan anda menggunakan pemegang semasa mengangkat unit. Berhati-hati apabila membawa unit di cerun. Jangan bawa unit dengan orang, bagasi, dll. di atasnya. Jangan biarkan kanak-kanak atau bayi berhampiran apabila membawa unit. Untuk kanak-kanak Jangan benarkan kanak-kanak memanjat pada unit. Amaran: Jauhkan aksesori kecil daripada capaian kanak-kanak, supaya aksesori ini tidak dimakan secara tidak sengaja (cth., penyesuai palam AC, bateri, skru dsb.). Menukar sistem warna (Kecuali model Amerika Latin, Eropah, dan Rusia) Tetapkan sistem warna ke PAL atau NTSC mengikut sistem warna TV anda. Setiap kali anda melaksanakan langkah berikut, sistem warna bertukar seperti berikut: NTSC PAL Gunakan kekunci pada panel sentuhan unit untuk melakukan operasi ini. 1 Tekan untuk menghidupkan sistem. 2 Sentuh FUNCTION berulang kali untuk memilih DVD/CD. 3 Sentuh dan tahan DJ dan TUNING + lebih daripada 2 saat. NTSC atau PAL muncul pada paparan. 26 MY

27 Lakukan persediaan pantas Sebelum menggunakan sistem, anda boleh melakukan pelarasan asas yang minimum dalam persediaan pantas. 1 Hidupkan TV anda dan pilih input menurut sambungan. 2 Tekan untuk menghidupkan sistem. 3 Tekan FUNCTION +/ berulang kali untuk memilih DVD/CD. Mesej panduan [Press ENTER to run QUICK SETUP.] muncul di bahagian bawah skrin TV. 4 Tekan tanpa memasukkan cakera. [LANGUAGE SETUP] muncul pada skrin TV. Item yang dipaparkan mungkin berbeza bergantung pada negara atau rantau. LANGUAGE SETUP OSD: MENU: AUDIO: SUBTITLE: ENGLISH ENGLISH CHINESE 1 CHINESE 2 THAI 5 Tekan / berulang kali untuk memilih bahasa, kemudian tekan. [VIDEO SETUP] muncul pada skrin TV. 6 Tekan / berulang kali untuk memilih tetapan yang sepadan dengan jenis TV anda, kemudian tekan. Selepas [QUICK SETUP is complete.] muncul pada skrin TV, sistem bersedia untuk memain balik. Untuk menukar tetapan secara manual Lihat Menggunakan Menu Persediaan (halaman 36). Untuk keluar dari persediaan pantas Tekan DVD SETUP. Mesej panduan muncul apabila anda menghidupkan sistem buat kali pertama atau selepas melakukan [RESET] (lihat Mengembalikan tetapan menu persediaan kepada tetapan lalai pada halaman 85). Menukar mod paparan Tekan DISPLAY berulang kali semasa sistem dimatikan. Setiap kali anda menekan butang, mod paparan bertukar seperti berikut. Demonstrasi Mesej tentang ciri utama sistem ini menatal pada paparan dan pencahayaan dihidupkan. Untuk mematikan pencahayaan, tekan PARTY LIGHT. Tiada paparan (Mod Penjimatan Kuasa) Paparan dimatikan untuk menjimat kuasa. Bermula 27 MY

28 Main balik cakera/usb Sebelum menggunakan peranti USB Untuk peranti USB yang serasi, lihat Laman web untuk peranti yang serasi (halaman 10). Sentuh pada unit sekali lagi untuk menutup bekas cakera. Jangan menolak secara paksa bekas cakera untuk menutupnya kerana ini mungkin menyebabkan pincang tugas. Untuk fungsi USB: Sambungkan peranti USB yang boleh dipindahkan ke port (USB). Main balik asas 1 Tekan FUNCTION +/ berulang kali untuk memilih DVD/CD atau USB. Secara alternatif, sentuh PLAYBACK, kemudian sentuh DVD/CD atau USB pada unit. 2 Sediakan sumber main balik. Untuk fungsi DVD/CD: Sentuh pada unit untuk membuka bekas cakera dan masukkan cakera dengan label menghadap ke atas pada bekas cakera. Anda boleh menggunakan adapter USB (tidak dibekalkan) untuk menyambungkan peranti USB ke unit jika peranti USB tidak boleh dipalam ke dalam port (USB). 3 ( sahaja) Tekan MEDIA MODE berulang kali untuk memilih jenis media ([MUSIC]/[VIDEO]) yang anda inginkan. 4 Tekan untuk mulakan main balik. Apabila anda memainkan balik cakera 8 cm seperti CD lagu tunggal, letakkannya di bulatan dalam bekas. 28 MY

29 Operasi lain Untuk Hentikan main balik Menjeda main balik Sambung semula main balik atau kembali kepada main balik normal Membatalkan titik sambung semula Pilih trek, fail, bab atau adegan Lakukan ini Tekan. Tekan. Tekan. Tekan dua kali. Tekan atau semasa main balik. Atau tahan SHIFT, tekan butang bernombor, kemudian tekan.* (Operasi mungkin dilarang oleh cakera atau peranti USB.) * Operasi ini tidak tersedia untuk main balik fail audio bagi peranti USB. Untuk menggunakan Kawalan Gerak Isyarat sewaktu main balik Lihat halaman 55. Untuk memainkan dari fail video khusus pada cakera atau peranti USB 1 Tekan MEDIA MODE berulang kali untuk memilih [VIDEO]. 2 Tahan SHIFT, kemudian tekan SEARCH untuk memaparkan senarai folder. 3 Tekan / berulang kali untuk memilih folder yang anda inginkan. 4 Tekan untuk memaparkan senarai fail. 5 Tekan / berulang kali untuk memilih fail yang anda inginkan, kemudian tekan. Operasi main balik lain Bergantung pada jenis cakera atau fail, fungsi ini mungkin tidak berfungsi. Untuk Lihat menu DVD Lihat senarai folder atau senarai fail Lakukan ini Tekan DVD/TUNER MENU. Tahan SHIFT, kemudian tekan SEARCH. Tekan SEARCH sekali lagi untuk menutupkan senarai folder atau senarai fail. Main balik cakera/usb 29 MY

30 Untuk Kembali ke senarai folder apabila dalam senarai fail Cari titik dalam fail audio bagi peranti USB Cari titik dengan cepat dalam maju pantas atau undur pantas (Carian Terkunci) Lihat bingkai demi bingkai (Main Gerakan Perlahan) Lakukan ini Tekan RETURN. Tahan atau semasa main balik. Tekan atau semasa main balik. Setiap kali anda menekan atau, kelajuan main balik bertukar. Tekan, kemudian tekan atau. Setiap kali anda menekan atau, kelajuan main balik bertukar. Mencari tajuk/bab/adegan/ trek/indeks khusus Untuk VIDEO CD tanpa main balik PBC, tahan SHIFT, kemudian tekan SEARCH untuk mencari trek dan indeks. Mencari titik tertentu dengan kod masa 1 Tahan SHIFT, kemudian tekan SEARCH berulang kali sewaktu main balik untuk memilih mod cari masa. 2 Tahan SHIFT, kemudian tekan butang bernombor untuk memasukkan kod masa, kemudian tekan. Contoh: Untuk mencari adegan pada masa 2 jam, 10 minit dan 20 saat selepas permulaan, tahan SHIFT, kemudian tekan 2, 1, 0, 2, 0 ([2:10:20]). Jika anda tersilap, tekan CLEAR untuk membatalkan nombor. Mencari dengan menu DVD 1 Tahan SHIFT, kemudian tekan SEARCH berulang kali sewaktu main balik untuk memilih mod cari. 2 Tahan SHIFT, kemudian tekan butang bernombor untuk memasukkan tajuk, bab, adegan, trek atau nombor indeks yang anda inginkan, kemudian tekan. Main semula bermula. Untuk VIDEO CD dengan main balik PBC, tahan SHIFT, kemudian tekan SEARCH untuk mencari adegan. 1 Tekan DVD/TUNER MENU. 2 Tekan / / /, atau tahan SHIFT dan tekan butang bernombor untuk memilih tajuk atau item yang anda ingin main balik, kemudian tekan. Penukaran sudut kamera Tekan ANGLE berulang kali sewaktu main balik untuk memilih sudut kamera yang anda inginkan. 30 MY

31 Pemilihan tetapan sari kata Tekan SUBTITLE berulang kali sewaktu main balik untuk memilih bahasa sari kata yang anda inginkan atau mematikan sari kata. SUPER VIDEO CD [1:STEREO]: Bunyi stereo trek audio 1. [1:1/L]/[1:2/R]: Bunyi mono saluran kiri atau kanan trek audio 1. [2:STEREO]: Bunyi stereo trek audio 2. [2:1/L]/[2:2/R]: Bunyi mono saluran kiri atau kanan trek audio 2. Penukaran bahasa/bunyi Tekan AUDIO berulang kali sewaktu main balik untuk memilih format atau mod audio yang anda inginkan. DVD VIDEO Anda boleh memilih format atau bahasa audio apabila sumber mengandungi pelbagai format audio atau audio pelbagai bahasa. 4 digit yang dipaparkan menunjukkan kod bahasa. Lihat Senarai kod bahasa (halaman 94) untuk mengesahkan kod bahasa yang diwakili. Apabila bahasa yang sama dipaparkan dua kali atau lebih, DVD VIDEO dirakam dalam pelbagai format audio. VIDEO CD/AUDIO CD/DATA CD/ DATA DVD (fail MP3) Anda boleh menukar output bunyi. [STEREO]: Bunyi stereo standard. [1/L]/[2/R]: Bunyi mono saluran kiri atau kanan. Memainkan VIDEO CD dengan fungsi PBC Anda boleh menggunakan menu PBC (Kawalan Main Balik) untuk menikmati ciri interaktif VIDEO CD (VIDEO CD Versi 2.0 dan Super VCD). 1 Tekan untuk memainkan VIDEO CD dengan fungsi PBC. Menu PBC muncul pada skrin TV. 2 Tahan SHIFT, tekan butang bernombor untuk memilih nombor item yang anda inginkan, kemudian tekan. 3 Teruskan main balik menurut arahan pada menu. Main balik PBC dibatalkan apabila Main Ulang diaktifkan. Main balik cakera/usb 31 MY

32 Untuk membatalkan main balik PBC 1 Tekan atau, atau tahan SHIFT dan tekan butang bernombor untuk memilih trek apabila main balik dihentikan. 2 Tekan atau. Main balik bermula dari trek dipilih. Untuk kembali kepada main balik PBC Tekan dua kali, kemudian tekan. Sambung semula main berbilang cakera Sistem ini boleh menyimpan titik sambung semula main balik sebanyak 6 cakera dan sambung semula main balik apabila anda memasukkan cakera yang sama sekali lagi. Jika anda menyimpan titik sambung semula main balik untuk cakera ke-7, titik sambung semula untuk cakera pertama akan dipadamkan. Untuk mengaktifkan fungsi ini, tetapkan [MULTI-DISC RESUME] dalam [SYSTEM SETUP] ke [ON] (halaman 39). Untuk memain balik dari permulaan cakera, tekan dua kali, kemudian tekan. Menggunakan mod main Memainkan dalam susunan berurutan (Main Normal) Apabila main balik dihentikan, tekan PLAY MODE berulang kali. Apabila memainkan cakera [DISC]: memainkan cakera. [FOLDER]*: memainkan semua fail yang boleh dimainkan dalam folder tertentu pada cakera. * Tidak dapat dipilih untuk AUDIO CD. Apabila memainkan peranti USB [ONE USB DEVICE]: memainkan peranti USB. [FOLDER]:memainkan semua fail yang boleh dimainkan dalam folder tertentu pada peranti USB. FLDR dan SHUF terpadam pada paparan apabila Main Normal ditetapkan ke [DISC] atau [ONE USB DEVICE]. FLDR menyala pada paparan apabila Main Normal ditetapkan ke [FOLDER]. Apabila fungsi USB dan mod [MUSIC] dipilih, pilih mod main yang anda inginkan dengan melihat penunjuk pada paparan. 32 MY

33 Memainkan dalam susunan rawak (Main Rawak) Bermain berulang kali (Main Ulang) Apabila main balik dihentikan, tekan PLAY MODE berulang kali. Apabila memainkan cakera [DISC (SHUFFLE)]: merawakkan semua fail audio pada cakera. [FOLDER (SHUFFLE)]*: merawakkan semua fail audio dalam folder tertentu pada cakera. * Tidak dapat dipilih untuk AUDIO CD. Apabila memainkan peranti USB [ONE USB DEVICE (SHUFFLE)]: merawakkan semua fail audio pada peranti USB. [FOLDER (SHUFFLE)]: merawakkan semua fail audio dalam folder tertentu pada peranti USB. SHUF menyala pada paparan apabila Main Rawak ditetapkan ke [DISC (SHUFFLE)] atau [ONE USB DEVICE (SHUFFLE)]. FLDR dan SHUF menyala pada paparan apabila Main Rawak ditetapkan ke [FOLDER (SHUFFLE)]. Apabila fungsi USB dan mod [MUSIC] dipilih, pilih mod main yang anda inginkan dengan melihat penunjuk pada paparan. Main Rawak tidak dapat dilaksanakan untuk fail video. Main Rawak dibatalkan apabila anda: membuka bekas cakera. melaksanakan Pindahan Segerak. menukar MEDIA MODE. Main Rawak mungkin dibatalkan apabila anda memilih folder atau trek untuk main balik. Tekan REPEAT berulang kali. Bergantung kepada jenis cakera atau fail, sesetengah tetapan mungkin tidak tersedia. [OFF]: tidak main balik berulang kali. [ALL]: mengulang semua trek atau fail dalam mod main terpilih. [DISC]: mengulang semua kandungan (DVD VIDEO dan VIDEO CD sahaja). [TITLE]: mengulang tajuk semasa (DVD VIDEO sahaja). [CHAPTER]: mengulang bab semasa (DVD VIDEO sahaja). [TRACK]: mengulang trek semasa. [FILE]: mengulang fail video semasa. Untuk membatalkan Main Ulang Tekan REPEAT berulang kali untuk memilih [OFF]. menyala pada paparan apabila Main Ulang ditetapkan ke [ALL] atau [DISC]. menyala pada paparan apabila Main Ulang ditetapkan ke [TITLE], [CHAPTER], [TRACK] atau [FILE]. Apabila fungsi USB dan mod [MUSIC] dipilih, pilih mod main yang anda inginkan dengan melihat penunjuk pada paparan. Anda tidak dapat melaksanakan Main Ulang dengan VIDEO CD sewaktu main balik PBC. Bergantung pada DVD VIDEO, anda tidak dapat melaksanakan Main Ulang. Main Ulang dibatalkan apabila anda membuka bekas cakera. mematikan sistem (DVD VIDEO dan VIDEO CD sahaja). Main balik cakera/usb 33 MY

34 menukar fungsi (DVD VIDEO dan VIDEO CD sahaja). melaksanakan Pindahan Segerak. menukar MEDIA MODE. Mengehadkan main balik cakera (Kawalan Ibu Bapa) Anda boleh mengehadkan main balik DVD VIDEO menurut tahap yang ditetapkan. Adegan mungkin dilangkau atau digantikan dengan adegan berlainan. 1 Apabila main balik berhenti, tekan DVD SETUP. 2 Tekan / berulang kali untuk memilih [SYSTEM SETUP], kemudian tekan. 3 Tekan / berulang kali untuk memilih [PARENTAL CONTROL], kemudian tekan. 4 Tahan SHIFT, tekan butang bernombor untuk memasukkan atau memasukkan semula kata laluan 4 digit, kemudian tekan. 5 Tekan / berulang kali untuk memilih [STANDARD], kemudian tekan. 6 Tekan / berulang kali untuk memilih kawasan geografi sebagai tahap had main balik, kemudian tekan. Kawasan dipilih. Apabila anda memilih [OTHERS ], masukkan kod kawasan untuk kawasan geografi yang anda inginkan menurut Senarai kod kawasan Kawalan Ibu Bapa (halaman 95) dengan menahan SHIFT, kemudian tekan butang bernombor. 7 Tekan / berulang kali untuk memilih [LEVEL], kemudian tekan. 8 Tekan / berulang kali untuk memilih tahap yang anda inginkan, kemudian tekan. Semakin rendah nilai, semakin tegas had. Untuk mematikan fungsi kawalan ibu bapa Tetapkan [LEVEL] kepada [OFF] dalam langkah 8. Untuk main balik cakera yang dihadkan dengan kawalan ibu bapa 1 Masukkan cakera dan tekan. Paparan untuk memasukkan kata laluan anda muncul pada skrin TV. 2 Tahan SHIFT, tekan butang bernombor untuk memasukkan atau memasukkan semula kata laluan 4 digit, kemudian tekan. Sistem memulakan main balik. 34 MY

35 Jika anda lupa kata laluan anda Keluarkan cakera dan ulang langkah 1 ke 3 dalam Mengehadkan main balik cakera (Kawalan Ibu Bapa) (halaman 34). Tahan SHIFT, tekan butang bernombor untuk memasukkan kata laluan , kemudian tekan. Ikut arahan pada skrin dan masukkan kata laluan 4 digit yang baru. Kemudian, masukkan cakera semula dan tekan. Anda perlu masukkan kata laluan baru anda sekali lagi. Melihat maklumat cakera dan peranti USB Maklumat pada skrin TV Tahan SHIFT, kemudian tekan DISPLAY berulang kali sewaktu main balik. Nama artis* 1 * 2 Muncul apabila memainkan fail audio. * 1 Jika fail audio mempunyai tag ID3, sistem akan memaparkan nama album/nama tajuk/nama artis daripada maklumat tag ID3. Sistem dapat menyokong ID3 versi 1.0/1.1/2.2/2.3. * 2 Jika fail atau folder mengandungi aksara yang tidak dapat dipaparkan, aksara itu akan dipaparkan sebagai _. Bergantung pada sumber yang dimainkan, sesetengah maklumat tidak dapat dipaparkan. sesetengah aksara tidak dapat dipaparkan. Bergantung pada mod main, maklumat dipaparkan mungkin berlainan. Apabila fungsi USB dipilih, anda boleh melihat maklumat pada skrin TV sahaja jika MEDIA MODE ditetapkan ke [VIDEO]. Memaparkan maklumat format audio dalam DVD VIDEO dan fail video Tekan AUDIO berulang kali sewaktu main balik. Main balik cakera/usb Maklumat main balik Masa main dan baki masa Kadar bit Jenis fail Status main balik Tajuk* 1 /trek/nama fail* 2 Album* 1 /nama folder* 2 /bab/ nombor indeks Maklumat pada paparan Tekan DISPLAY berulang kali semasa sistem berada dalam keadaan hidup. Anda boleh melihat maklumat seperti berikut: masa main, baki masa untuk trek, tajuk, bab nombor adegan nama fail, nama folder tajuk, artis dan maklumat album 35 MY

36 Nama cakera atau nama trek mungkin tidak dipaparkan bergantung pada aksara. Masa main fail audio dan fail video mungkin tidak dipaparkan dengan betul. Masa main berlalu bagi fail audio dikodkan menggunakan VBR (kadar bit boleh ubah) tidak dipaparkan dengan betul. Menggunakan Menu Persediaan Anda dapat melakukan pelbagai pelarasan ke atas item seperti gambar dan bunyi. Item yang dipaparkan berbeza bergantung pada negara atau rantau. Tetapan main balik yang disimpan di dalam cakera diberi keutamaan berbanding dengan tetapan menu persediaan. Oleh itu, sesetengah tetapan menu persediaan tidak dapat dilaksanakan. 1 Apabila main balik berhenti dalam fungsi DVD/CD, tekan DVD SETUP. Menu persediaan muncul pada skrin TV. 2 Tekan / berulang kali untuk memilih [LANGUAGE SETUP], [VIDEO SETUP], [AUDIO SETUP], [SYSTEM SETUP] atau [HDMI SETUP], kemudian tekan. 3 Tekan / berulang kali untuk memilih item yang anda inginkan, kemudian tekan. 4 Tekan / berulang kali untuk memilih tetapan yang anda inginkan, kemudian tekan. Tetapan dipilih dan persediaan selesai. Untuk keluar dari menu Tekan DVD SETUP. Menetapkan bahasa [LANGUAGE SETUP] [OSD] Menetapkan bahasa paparan skrin. [MENU] Menetapkan bahasa untuk menu DVD. [AUDIO] Menukar bahasa trek bunyi. Apabila anda memilih [ORIGINAL], bahasa yang diutamakan dalam cakera dipilih. [SUBTITLE] Menukar bahasa sari kata yang dirakamkan dalam DVD VIDEO. Apabila anda memilih [AUDIO FOLLOW], bahasa sari kata bertukar menurut bahasa yang anda pilih untuk trek bunyi. Jika anda pilih [OTHERS ] dalam [MENU], [AUDIO], dan [SUBTITLE], masukkan kod bahasa daripada Senarai kod bahasa (halaman 94) dengan menggunakan butang bernombor. 36 MY

37 [TV TYPE] Menetapkan skrin TV [VIDEO SETUP] [16:9]: Pilih ini apabila anda menyambung TV skrin lebar atau TV dengan fungsi mod lebar. [NORMAL]: Menukar saiz gambar untuk muatkan saiz skrin dengan nisbah aspek gambar asal. Tetapan ini memaparkan jalur hitam pada sisi kiri dan kanan jika anda paparkan gambar skrin 4:3. [4:3 LETTER BOX]: Pilih ini apabila anda menyambung TV skrin 4:3 yang tidak mempunyai fungsi mod lebar. Tetapan ini memaparkan gambar lebar dengan jalur hitam pada bahagian atas dan bawah. [4:3 PAN SCAN]: Pilih ini apabila anda menyambung TV skrin 4:3 yang tidak mempunyai fungsi mod lebar. Tetapan ini memaparkan gambar tinggi penuh pada keseluruhan skrin, dengan sisi dipangkas. [4:3 OUTPUT] [FULL]: Pilih ini apabila anda sambungkan TV dengan fungsi mod-lebar. Paparkan gambar skrin 4:3 dalam nisbah aspek 16:9 walaupun pada TV skrin lebar. [COLOR SYSTEM(VIDEO CD)] (Kecuali model Amerika Latin, Eropah, dan Rusia) Menetapkan sistem warna (PAL atau NTSC). [AUTO]: Output isyarat video menurut sistem warna cakera. Pilih tetapan ini jika TV anda menggunakan sistem DUAL. [PAL]: Menukar isyarat video cakera NTSC dan output isyarat dalam sistem PAL. [NTSC]: Menukar isyarat video cakera PAL dan output isyarat dalam sistem NTSC. Untuk butiran, sila rujuk Menukar sistem warna (halaman 26). [BLACK LEVEL] (Model Amerika Latin sahaja) Pilih tahap hitam (tahap persediaan) untuk output isyarat video dari bicu VIDEO OUT. [ON]: Menetapkan tahap hitam isyarat output kepada tahap standard. [OFF]: Mengurangkan tahap hitam standard. Gunakan ini apabila gambar menjadi terlalu putih. Main balik cakera/usb 37 MY

38 [PAUSE MODE] [AUTO]: Gambar, termasuk subjek yang bergerak dinamik, dioutput tanpa ketaran. Biasanya memilih tetapan ini. [FRAME]: Gambar, termasuk subjek yang tidak bergerak dinamik, dioutput dengan resolusi tinggi. Menetapkan pilihan audio [AUDIO SETUP] [TRACK SELECTION] Keutamaan diberikan kepada trek bunyi yang mengandungi saluran terbanyak apabila anda memain balik DVD VIDEO di mana pelbagai format audio (PCM, MPEG, audio atau Dolby Digital) dirakamkan. [OFF]: Tiada keutamaan. [AUTO]: Keutamaan diberikan. [A/V SYNC] (Fail video sahaja) [OFF]: Tidak melaraskan. [ON]: Melaraskan lengah antara gambar dan bunyi apabila bunyi tidak segerak dengan gambar yang dipaparkan. Bergantung kepada kandungan main balik, fungsi ini mungkin tidak berfungsi. Apabila anda menggunakan sambungan HDMI, fungsi ini hanya berkesan jika anda menetapkan [HDMI SETUP] [AUDIO(HDMI)] kepada [PCM]. [DOWNMIX] Pilih isyarat output audio untuk memainkan audio pelbagai saluran. [NORMAL]: Output audio pelbagai saluran kepada isyarat stereo 2-saluran. [DOLBY SURROUND]: Output audio pelbagai saluran kepada isyarat keliling 2-saluran. Fungsi ini hanya berfungsi untuk bicu HDMI OUT (TV). Untuk menggunakan fungsi ini, pastikan untuk menetapkan [HDMI SETUP] [AUDIO(HDMI)] kepada [PCM]. Menetapkan sistem [SYSTEM SETUP] [SCREEN SAVER] Pelindung skrin akan membantu mencegah peranti paparan anda daripada rosak (imej berbayang). Tekan +/ untuk keluar dari pelindung skrin. [ON]: Imej pelindung skrin muncul jika anda tidak mengoperasikan sistem untuk kira-kira 15 minit. [OFF]: Mematikan fungsi. Imej pelindung skrin tidak muncul. [BACKGROUND] Memilih warna latar belakang atau gambar untuk dipaparkan pada skrin TV. [JACKET PICTURE]: Gambar jaket (gambar pegun) yang dirakamkan dalam cakera muncul pada latar belakang. [GRAPHICS]: Gambar pratetap yang disimpan dalam sistem muncul pada latar belakang. 38 MY

39 [BLUE]: Warna latar belakang adalah biru. [BLACK]: Warna latar belakang adalah hitam. [PARENTAL CONTROL] Tetapkan had main balik. Untuk butiran, sila rujuk Mengehadkan main balik cakera (Kawalan Ibu Bapa) (halaman 34). [MULTI-DISC RESUME] [ON]: Menyimpan titik sambung semula main balik dalam memori sebanyak 6 cakera. [OFF]: Main balik bermula pada titik sambung semula main balik hanya untuk cakera semasa dalam sistem. [RESET] Kembalikan tetapan menu persediaan kepada tetapan lalai. Untuk butiran, sila rujuk Mengembalikan tetapan menu persediaan kepada tetapan lalai (halaman 85). Menetapkan pilihan HDMI [HDMI SETUP] [HDMI RESOLUTION] Pilih resolusi output TV apabila TV disambungkan melalui kabel HDMI. [AUTO( p)]: Output isyarat video mengikut resolusi TV. [ i]/[ p]/ [ p]* 1 /[ /576p]* 2 : Output isyarat video mengikut tetapan resolusi yang dipilih. * 1 Untuk model Amerika Latin sahaja. * 2 Untuk model lain. [YCBCR/RGB(HDMI)] [YCBCR]: Output YCBCR isyarat video. [RGB]: Output isyarat video RGB. [AUDIO(HDMI)] [AUTO]: Output isyarat audio dalam format asal dari bicu HDMI OUT (TV). [PCM]: Output isyarat PCM Linear 2-saluran dari bicu HDMI OUT (TV). [CONTROL FOR HDMI] [ON]: Kawalan untuk fungsi HDMI didayakan. Anda boleh mengoperasikan secara bersama antara sistem dan TV disambungkan dengan kabel HDMI. [OFF]: Mati. [AUDIO RETURN CHANNEL] Tetapkan fungsi ini apabila sistem disambungkan ke bicu HDMI IN TV yang serasi dengan Saluran Kembalian Audio. Fungsi ini tersedia apabila anda tetapkan [CONTROL FOR HDMI] kepada [ON]. [ON]: Anda boleh mendengar bunyi TV daripada pembesar suara sistem. [OFF]: Mati. [STANDBY LINKED TO TV] Fungsi ini tersedia apabila anda tetapkan [CONTROL FOR HDMI] kepada [ON]. [AUTO]: Apabila anda mematikan TV, sistem mati secara automatik dalam keadaan berikut: VIDEO CD atau DVD VIDEO dimuatkan dalam fungsi DVD/CD DATA CD atau DATA DVD dimuatkan dan mod [VIDEO] dipilih Fungsi USB dan mod [VIDEO] dipilih Fungsi TV dipilih [ON]: Sistem mati secara automatik apabila anda mematikan TV tanpa mengambil kira fungsi. Main balik cakera/usb 39 MY

40 [OFF]: Sistem tidak mati apabila anda mematikan TV. Pindahan USB Sebelum menggunakan peranti USB Untuk peranti USB yang serasi, lihat Laman web untuk peranti yang serasi (halaman 10). (Anda boleh menggunakan peranti Apple dengan sistem ini melalui sambungan BLUETOOTH sahaja.) Memindahkan muzik Anda boleh pindahkan muzik dari cakera (AUDIO CD atau cakera MP3 sahaja) ke peranti USB yang disambungkan ke port (USB). Format audio bagi fail dipindahkan oleh sistem ini ialah MP3. Jangan keluarkan peranti USB sewaktu operasi pemindahan atau pemadaman. Perbuatan ini mungkin merosakkan data pada peranti USB atau merosakkan peranti USB tersebut. Fail MP3 dipindahkan dengan kadar bit yang sama seperti fail asal. Apabila memindah daripada fungsi AUDIO CD, anda dapat memilih kadar bit sebelum memindahkannya. Operasi pemindahan dan pemadaman USB dilarang semasa bekas cakera terbuka. Perhatian kepada kandungan yang dilindungi hak cipta Muzik yang dipindahkan terhad kepada kegunaan persendirian sahaja. Penggunaan muzik melebihi had ini memerlukan kebenaran pemegang hak cipta. 40 MY

41 Untuk memilih kadar bit Anda dapat memilih kadar bit yang lebih tinggi untuk memindahkan muzik dengan kualiti yang lebih baik. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih BIT RATE, kemudian tekan. 3 Tekan / berulang kali untuk memilih kadar bit yang anda inginkan, kemudian tekan. 128 KBPS : fail MP3 yang dikodkan mempunyai saiz fail yang lebih kecil dan kualiti audio yang lebih rendah. 256 KBPS : fail MP3 yang dikodkan mempunyai saiz fail yang lebih besar tetapi kualiti audio yang lebih tinggi. Untuk keluar dari menu pilihan, tekan OPTIONS. Memindahkan muzik dari cakera Anda boleh memindahkan muzik kepada peranti USB yang disambungkan ke port (USB) seperti berikut: Pemindahan Tersegerak: Memindahkan semua fail MP3 dari cakera ke USB. Pemindahan REC1: Memindahkan satu trek atau fail MP3 sewaktu main balik. 1 Sambungkan peranti USB yang boleh dipindahkan ke port (USB). Anda boleh menggunakan adapter USB (tidak dibekalkan) untuk menyambungkan peranti USB ke unit jika peranti USB tidak boleh dipalam ke dalam port (USB). 2 Tekan FUNCTION +/ berulang kali untuk memilih DVD/CD, kemudian muatkan cakera. 3 Sediakan sumber bunyi. Pindahan Segerak: Jika sistem memulakan main balik secara automatik, tekan dua kali untuk menghentikan main balik sepenuhnya. Apabila main balik dihentikan, tekan PLAY MODE berulang kali untuk memilih mod main yang anda inginkan. Jika anda mula memindahkan dalam Main Rawak atau Main Ulang, mod main yang dipilih bertukar kepada Main Normal secara automatik. Pindahan REC1: Pilih trek atau fail MP3 yang anda inginkan, kemudian, mulakan main balik. Pindahan USB 41 MY

42 42 MY 4 Tekan REC TO USB. PUSH ENTER muncul pada paparan. 5 Tekan. Pemindahan bermula, kemudian DO NOT REMOVE muncul pada paparan. Jangan keluarkan peranti USB sehingga pemindahan selesai. Apabila pemindahan selesai, sistem beroperasi seperti berikut: Pindahan Segerak: Apabila pemindahan selesai, cakera berhenti secara automatik. Pindahan REC1: Pemindahan selesai secara automatik tetapi cakera terus memainkan trek atau fail berikutnya. Untuk menghentikan pemindahan Tekan. Perhatian mengenai pemindahan Anda tidak boleh memindahkan fail MP3 pada cakera yang diformatkan UDF (Universal Disk Format) ke peranti USB. Semasa pemindahan, tiada bunyi dikeluarkan. Maklumat CD-TEXT tidak dipindahkan ke fail MP3 yang dibuat. Pemindahan berhenti secara automatik jika: peranti USB kehabisan ruang sewaktu pemindahan. bilangan fail atau folder audio pada peranti USB mencapai had bilangan yang boleh dikenal pasti oleh sistem. Jika folder atau fail yang anda cuba pindahkan sudah wujud pada peranti USB dengan nama yang sama, nombor berurutan ditambah selepas nama tanpa menulis ganti folder atau fail asal. Anda tidak boleh melaksanakan operasi yang berikut semasa pemindahan: Keluarkan cakera. Pilih trek atau fail lain. Menjeda main balik atau mencari titik dalam trek atau fail. Menukar fungsi. Apabila memindahkan muzik ke WALKMAN menggunakan Media Manager for WALKMAN, pastikan anda memindahkan dalam format MP3. Apabila menyambungkan WALKMAN kepada sistem, pastikan untuk menyambung selepas paparan Creating Library atau Creating Database pada WALKMAN hilang. Peraturan penjanaan folder dan fail Bilangan maksimum fail MP3 yang dapat dihasilkan 298 folder 650 fail dalam folder 650 fail dalam folder REC1-CD atau REC1-MP3. Bilangan ini mungkin berubah bergantung pada konfigurasi fail atau folder. Apabila memindahkan kepada peranti USB, folder MUSIC dibuat terus di bawah ROOT. Folder dan fail dihasilkan di dalam folder MUSIC ini menurut cara dan sumber pemindahan seperti berikut. Pindahan Segerak Apabila memindahkan trek CD-DA dari AUDIO CD Nama folder: CDDA0001 * Nama fail: TRACK001 * Apabila memindahkan fail MP3 dari cakera Nama folder: Sama seperti sumber Nama fail: Sama seperti sumber

43 Pindahan REC1 Apabila memindahkan trek CD-DA dari AUDIO CD Nama folder: REC1-CD Nama fail: TRACK001 * Apabila memindahkan fail MP3 dari cakera Nama folder: REC1-MP3 Nama fail: Sama seperti sumber * Bilangan folder dan fail diberikan secara bersiri kemudiannya. Memadam fail atau folder audio dalam peranti USB 1 Tekan FUNCTION +/ berulang kali untuk memilih USB. Secara alternatif, sentuh PLAYBACK, kemudian sentuh USB pada unit. 2 Tekan MEDIA MODE berulang kali untuk memilih [MUSIC]. 3 Apabila main balik berhenti, tekan OPTIONS. 4 Tekan / berulang kali untuk memilih ERASE, kemudian tekan. Senarai folder dipaparkan pada skrin TV. 5 Tekan / berulang kali untuk memilih folder, kemudian tekan. Senarai fail dipaparkan pada skrin TV. 6 Tekan / berulang kali untuk memilih fail audio yang anda ingin padamkan, kemudian tekan. Jika anda ingin memadamkan semua fail audio dalam folder, pilih [ALL TRACKS] pada senarai. FOLDER ERASE atau TRACK ERASE dan PUSH ENTER muncul pada paparan. Untuk membatalkan operasi pemadaman, tekan. 7 Tekan. COMPLETE muncul pada paparan. Untuk keluar dari menu pilihan, tekan. Anda boleh memadamkan fail format MP3/WMA/AAC/WAV sahaja. Folder yang mengandungi fail audio dalam format bukan MP3/WMA/ AAC/WAV atau sub folder tidak dapat dipadamkan. Operasi pemadaman dilarang semasa bekas cakera dibuka. Pindahan USB 43 MY

44 Penala Mendengar radio 1 Tekan FUNCTION +/ berulang kali untuk memilih TUNER FM. Secara alternatif, sentuh PLAYBACK, kemudian sentuh FM pada unit. 2 Tala ke stesen. Untuk pengimbasan automatik: Tahan TUNING+/ sehingga frekuensi mula bertukar pada paparan. Pengimbasan berhenti secara automatik apabila stesen ditala. ST (untuk program stereo FM sahaja) menyala pada paparan. Jika pengimbasan tidak berhenti, tekan untuk menghentikan pengimbasan. Kemudian, lakukan penalaan manual (di bawah). Untuk penalaan manual: Tekan TUNING+/ berulang kali untuk menala ke stesen yang anda inginkan. Mempratetapkan stesen radio Anda boleh menyimpan sehingga 20 stesen FM sebagai stesen kegemaran anda. 1 Tala ke stesen yang anda inginkan. 2 Tekan DVD/TUNER MENU. 3 Tekan / berulang kali untuk memilih nombor pratetap yang anda inginkan, kemudian tekan. COMPLETE muncul pada paparan dan stesen itu disimpan. JIka stesen lain telah diberikan kepada nombor pratetap yang dipilih, stesen itu digantikan oleh yang baru. Untuk mendengar stesen pratetap Tekan PRESET+/ berulang kali untuk memilih nombor pratetap yang anda inginkan. Apabila anda menala ke stesen FM yang menyediakan perkhidmatan RDS, maklumat seperti nama perkhidmatan atau nama stesen diberikan oleh siaran. Anda boleh menyemak maklumat RDS dengan menekan DISPLAY berulang kali. Petua Untuk mengurangkan bunyi statik pada stesen stereo FM yang lemah, tekan FM MODE berulang kali sehingga ST hilang daripada paparan. Anda akan kehilangan kesan stereo, tetapi penerimaan akan berubah. 44 MY

45 BLUETOOTH Tentang teknologi tanpa wayar BLUETOOTH Teknologi tanpa wayar BLUETOOTH ialah teknologi tanpa wayar jarak dekat yang membolehkan komunikasi data tanpa wayar antara peranti digital. Versi, profil dan codec BLUETOOTH yang disokong Untuk butiran, sila rujuk Bahagian BLUETOOTH (halaman 92). Peranti BLUETOOTH yang serasi Untuk butiran, sila rujuk Laman web untuk peranti yang serasi (halaman 10). Tentang penunjuk BLUETOOTH Penunjuk BLUETOOTH pada unit menyala atau berkelip dengan warna biru untuk menunjukkan status BLUETOOTH. Status sistem Tunggu sedia BLUETOOTH BLUETOOTH berpasangan Sambungan BLUETOOTH diwujudkan Status penunjuk Berkelip perlahan Berkelip cepat Menyala Menjadikan sistem ini berpasangan dengan peranti BLUETOOTH Pasangan ialah operasi peranti BLUETOOTH mendaftar antara satu sama lain terlebih dahulu. Setelah operasi pasangan dilakukan, ia tidak perlu dilakukan semula. Jika peranti anda ialah telefon pintar serasi NFC, tatacara pasangan manual tidak perlu dilakukan. (Lihat Sambungan BLUETOOTH Satu Sentuhan dengan NFC (halaman 47).) 1 Letak peranti BLUETOOTH di dalam lingkungan 1 meter dari sistem. 2 Sentuh BLUETOOTH pada unit untuk memilih fungsi BLUETOOTH. BT AUDIO muncul pada paparan. Petua Apabila tiada maklumat pasangan pada sistem (contohnya, apabila anda menggunakan fungsi BLUETOOTH untuk kali pertama selepas pembelian), PAIRING berkelip pada paparan dan sistem memasuki mod pasangan. Terus ke langkah 4. Jika sistem tersambung kepada peranti BLUETOOTH, sentuh BLUETOOTH pada unit untuk memutuskan sambungan peranti BLUETOOTH. 3 Sentuh dan tahan PAIRING pada unit selama 2 saat atau lebih lama. PAIRING berkelip pada paparan. Penala / BLUETOOTH 45 MY

46 4 Laksanakan tatacara berpasangan pada peranti BLUETOOTH. Untuk butiran, rujuk kepada arahan pengendalian bagi peranti BLUETOOTH anda. 5 Pilih MHC-V90DW pada paparan peranti BLUETOOTH. Lakukan langkah ini dalam 5 minit, sebaliknya pasangan akan dibatalkan. Dalam hal ini, ulang langkah 3. Jika kekunci laluan diperlukan pada peranti BLUETOOTH, masukkan Kekunci laluan boleh disebut Kod laluan, Kod PIN, Nombor PIN atau Kata laluan. 6 Mewujudkan sambungan dengan peranti BLUETOOTH. Apabila pasangan selesai dan sambungan BLUETOOTH diwujudkan, nama peranti BLUETOOTH muncul pada paparan. Bergantung pada peranti BLUETOOTH, sambungan mungkin dimulakan secara automatik selepas pasangan selesai. Anda boleh menyemak alamat peranti BLUETOOTH dengan menekan DISPLAY berulang kali. Anda boleh berpasangan sehingga 9 peranti BLUETOOTH. Jika peranti BLUETOOTH ke-10 dijadikan pasangan, peranti yang paling lama dipasangkan akan dipadam. Jika anda mahu berpasangan dengan peranti BLUETOOTH yang lain, ulangi langkah 1 hingga 6. Untuk membatalkan operasi pasangan Sentuh dan tahan PAIRING pada unit selama 2 saat atau lebih lama sehingga BT AUDIO muncul pada paparan. Mendengar muzik pada peranti BLUETOOTH Anda dapat mengendalikan peranti BLUETOOTH dengan menyambungkan sistem dan peranti BLUETOOTH menggunakan AVRCP. Periksa perkara-perkara berikut sebelum memainkan muzik: Fungsi BLUETOOTH pada peranti BLUETOOTH dihidupkan. Pasangan telah dilengkapkan (halaman 45). Apabila sistem dan peranti BLUETOOTH disambungkan, anda boleh mengawal main balik dengan menekan,,, / dan /. 1 Sentuh BLUETOOTH pada unit untuk memilih fungsi BLUETOOTH. BT AUDIO muncul pada paparan. 46 MY

47 2 Laksanakan sambungan BLUETOOTH pada peranti BLUETOOTH. Sentuh BLUETOOTH pada unit untuk menyambung ke peranti BLUETOOTH yang terakhir disambungkan. Laksanakan sambungan BLUETOOTH dari peranti BLUETOOTH jika peranti tidak tersambung. Setelah sambungan diwujudkan, nama peranti BLUETOOTH muncul pada paparan. 3 Sentuh untuk memulakan main balik. Bergantung pada peranti BLUETOOTH, anda mungkin perlu menyentuh dua kali. anda mungkin perlu mula mainkan sumber audio pada peranti BLUETOOTH. 4 Laraskan kelantangan. Laraskan kelantangan peranti BLUETOOTH terlebih dahulu. Jika tahap kelantangan masih terlalu rendah, laraskan tahap kelantangan pada sistem. Apabila sistem tidak menyambung kepada mana-mana peranti BLUETOOTH, sistem akan menyambung kepada peranti BLUETOOTH yang terakhir disambungkan secara automatik apabila anda menyentuh BLUETOOTH pada unit atau. Jika anda cuba untuk menyambung peranti BLUETOOTH lain kepada sistem, peranti BLUETOOTH semasa yang tersambung akan diputuskan. Untuk menggunakan Kawalan Gerak Isyarat sewaktu main balik Lihat halaman 55. Untuk menamatkan sambungan BLUETOOTH Sentuh BLUETOOTH pada unit. BT AUDIO muncul pada paparan. Bergantung pada peranti BLUETOOTH, sambungan BLUETOOTH mungkin ditamatkan secara automatik apabila anda menghentikan main balik. Sambungan BLUETOOTH Satu Sentuhan dengan NFC NFC (Komunikasi Medan Dekat) ialah teknologi yang membolehkan komunikasi tanpa wayar jarak pendek antara pelbagai peranti, seperti telefon pintar dan tag IC. Apabila anda menyentuh sistem dengan telefon pintar serasi NFC, sistem secara automatik: menghidupkan fungsi BLUETOOTH. melengkapkan pasangan dan penyambungan BLUETOOTH. Telefon pintar yang serasi Telefon pintar dengan fungsi NFC terbina dalam (OS: Android atau kemudian, kecuali Android 3.x) BLUETOOTH 47 MY

48 48 MY Sistem hanya boleh mengenal pasti dan menyambung kepada telefon pintar serasi NFC pada satu masa. Jika anda cuba menyambung telefon pintar serasi NFC yang lain kepada sistem, telefon pintar serasi NFC semasa yang tersambung akan diputuskan. Bergantung pada telefon pintar serasi NFC anda, anda mungkin perlu melakukan langkah berikut pada telefon pintar serasi NFC anda dahulu. Hidupkan fungsi NFC. Untuk butiran, rujuk kepada arahan pengendalian bagi telefon pintar serasi NFC. Jika telefon pintar serasi NFC anda mempunyai versi OS lebih lama dari Android 4.1.x, muat turun dan mulakan aplikasi NFC Easy Connect. NFC Easy Connect adalah aplikasi percuma untuk telefon pintar Android yang boleh didapati dari Google Play. (Aplikasi ini mungkin tidak didapati di sesetengah negara/ rantau.) 1 Sentuh telefon pintar pada N-Mark pada unit sehingga telefon pintar bergetar. Lengkapkan sambungan dengan mengikuti arahan yang dipaparkan pada telefon pintar. Apabila sambungan BLUETOOTH diwujudkan, nama peranti BLUETOOTH muncul pada paparan. 2 Mulakan main balik sumber audio pada telefon pintar. Untuk butiran, rujuk kepada arahan pengendalian bagi peranti BLUETOOTH anda. Petua Jika pasangan dan sambungan BLUETOOTH gagal, lakukan perkaraperkara berikut. Tanggalkan bekas daripada telefon pintar jika menggunakan bekas telefon pintar yang didapati secara komersial. Sentuh telefon pintar pada N-Mark pada unit sekali lagi. Lancarkan semula aplikasi NFC Easy Connect. Untuk menamatkan sambungan BLUETOOTH Sentuh telefon pintar pada N-Mark pada unit sekali lagi. Menetapkan codec audio BLUETOOTH Anda boleh mendayakan codec AAC, LDAC atau SBC dari peranti BLUETOOTH. AAC/LDAC hanya boleh dipilih apabila peranti BLUETOOTH menyokong AAC/LDAC. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih BT CODEC, kemudian tekan. 3 Tekan / berulang kali untuk memilih tetapan, kemudian tekan. AUTO : Mendayakan penerimaan dalam format codec AAC atau LDAC bergantung pada keupayaan peranti BLUETOOTH. SBC : Terima dalam format codec SBC. Untuk keluar dari menu pilihan, tekan OPTIONS.

49 Anda boleh menikmati bunyi berkualiti tinggi jika AAC atau LDAC dipilih. Sekiranya anda tidak dapat mendengar bunyi AAC atau LDAC dari peranti anda atau bunyi terganggu, pilih SBC. Jika anda menukar tetapan ini semasa sistem tersambung kepada peranti BLUETOOTH, peranti BLUETOOTH akan diputuskan sambungannya. Untuk menyambung kepada peranti BLUETOOTH, laksanakan penyambungan BLUETOOTH sekali lagi. Petua LDAC ialah teknologi pengekodan audio dibangunkan oleh Sony yang mendayakan penghantaran kandungan Audio Resolusi Tinggi (Hi-Res), walaupun melalui sambungan BLUETOOTH. Tidak seperti teknologi pengekodan serasi BLUETOOTH lain seperti SBC, ia beroperasi tanpa sebarang penukar turun kandungan Audio Hi-Res* 1, dan membenarkan kira-kira tiga kali lebih data* 2 daripada teknologi lain yang akan dihantar melalui rangkaian tanpa wayar BLUETOOTH dengan kualiti bunyi yang tidak pernah berlaku, dengan cara pengekodan cekap dan pemaketan dioptimumkan. * 1 Tidak termasuk kandungan format DSD. * 2 Dalam perbandingan dengan SBC (Pengekodan Subjalur) apabila kadar bit 990 kbps (96/48 khz) atau 909 kbps (88.2/44.1 khz) dipilih. Rangkaian Memilih kaedah sambungan rangkaian Jika anda menyambungkan sistem ini kepada rangkaian, anda boleh menikmati sistem ini dengan pelbagai cara. Bergantung pada persekitaran rangkaian anda, penyediaan kaedah adalah berbeza. Pilih kaedah menyambung yang sesuai untuk persekitaran rangkaian anda di bawah. Menyambung kepada rangkaian Wi-Fi dan rangkaian berwayar secara serentak tidak boleh dilakukan. Apabila anda menyambung kepada rangkaian Wi-Fi, pastikan anda memutuskan sambungan kabel LAN dari unit. Bergantung pada fungsi, sistem mungkin perlu dikemas kini. Petua Untuk menyediakan alamat IP yang tetap, gunakan skrin dalam langkah 6 Menyambung dengan komputer (halaman 50). Kaedah untuk menggunakan telefon pintar/iphone Pemasangan aplikasi SongPal pada telefon pintar/iphone anda diperlukan. Sebelum membuat sambungan, pastikan untuk menghidupkan ciri BLUETOOTH pada telefon pintar/iphone anda, kemudian jalankan aplikasi SongPal untuk menyambungkan telefon pintar atau iphone anda kepada sistem ini melalui BLUETOOTH. Untuk butiran, sila rujuk Panduan Permulaan Wi-Fi (dokumen berasingan). Rangkaian 49 MY

50 Kaedah untuk menggunakan penghala wayarles dengan butang WPS (AOSS) Sentuh dan tahan WPS pada unit, kemudian tekan butang Wi-Fi Protected Setup (WPS) bagi penghala wayarles. Untuk butiran, sila rujuk Panduan Permulaan Wi-Fi (dokumen berasingan). Kaedah untuk menggunakan komputer Lihat Menyambung dengan komputer (halaman 50). Kaedah untuk menggunakan rangkaian berwayar Rujuk Panduan Bantuan untuk butiran. mhc-v90dw/h_zz/ Menyambung dengan komputer Jika penghala wayarles anda tidak mempunyai butang WPS (AOSS), konfigurasikan tetapan Wi-Fi dengan menyambungkan unit ke komputer anda dengan kabel LAN (tidak dibekalkan). Petua Apabila menyediakan rangkaian Wi-Fi, SSID (Nama Rangkaian Wi-Fi) dan kunci keselamatan (kunci WEP atau WPA) mungkin diperlukan. Kunci keselamatan (atau kunci rangkaian) menggunakan penyulitan untuk mengehadkan peranti yang digunakan untuk berkomunikasi. Ia digunakan untuk menyediakan tahap keselamatan yang lebih tinggi untuk peranti yang berkomunikasi melalui penghala wayarles/titik akses. 1 Rekodkan SSID dan kata laluan penghala anda. Untuk butiran, sila rujuk arahan pengendalian penghala anda. SSID (Nama Rangkaian Wi-Fi): Kata laluan (Kunci Keselamatan): 50 MY

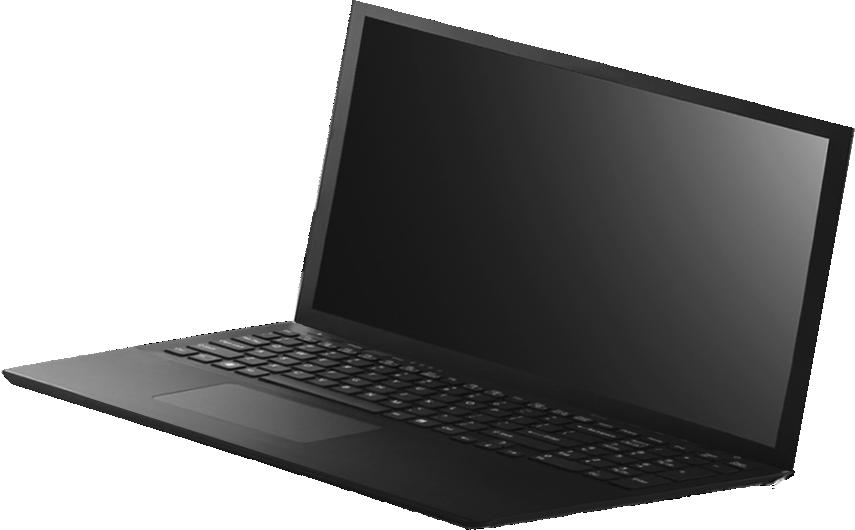

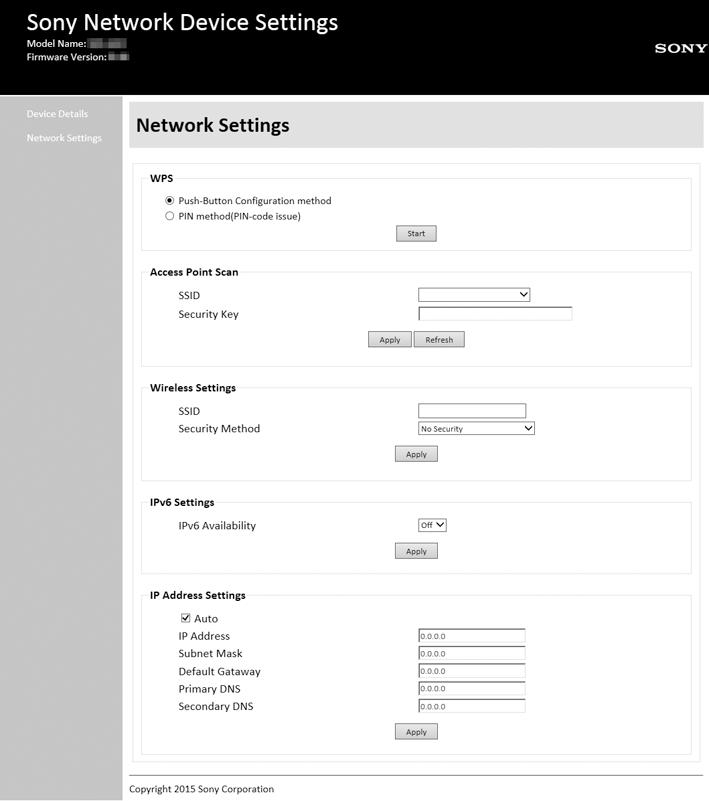

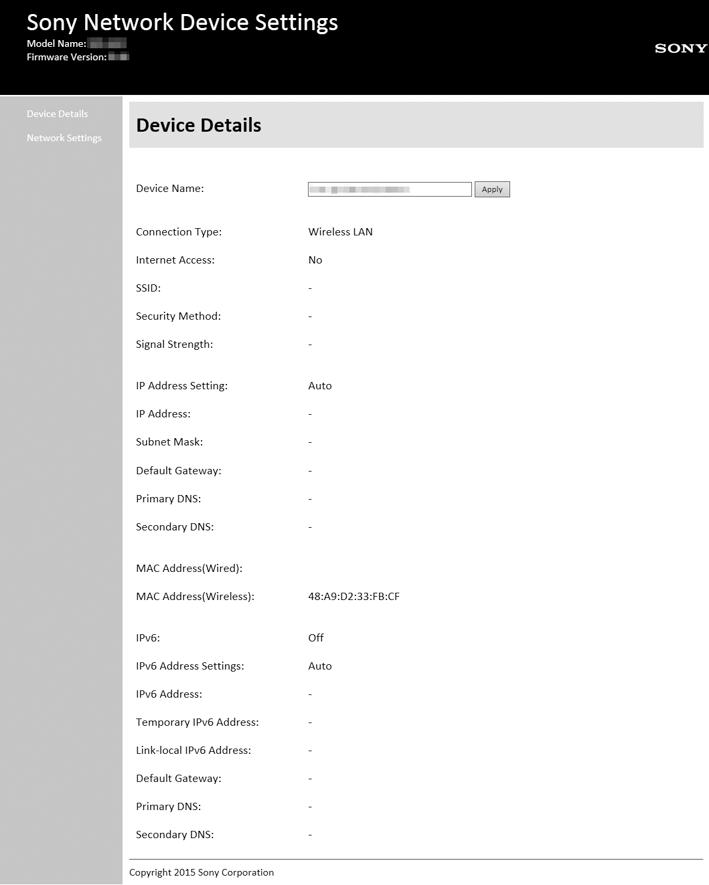

51 2 Sambungkan terus unit kepada komputer dengan kabel LAN (tidak dibekalkan). 5 Pilih [Network Settings] daripada menu. Network Settings 6 Pilih SSID bagi penghala wayarles anda dan masukkan kata laluan. 3 Tekan untuk menghidupkan sistem. Tunggu sehingga menyala pada paparan. Ia mengambil masa kira-kira 2 minit (dalam sesetengah kes, 4 atau 5 minit). 4 Akses skrin [Sony Network Device Settings]. Mulakan pelayar dan masukkan URL berikut ke dalam bar alamat pelayar. URL di atas hanya digunakan apabila PC dan unit disambungkan dengan kabel LAN. SSID Lihat kata laluan yang direkodkan dalam langkah 1. 7 Pilih [Apply]. 8 Apabila digesa, cabut palam kabel LAN daripada unit. Apabila kabel LAN dicabut palam daripada unit, pada paparan dimatikan. Apabila sambungan Wi-Fi diwujudkan, menyala pada paparan. Ia mungkin mengambil masa lebih daripada 2 minit untuk menyala. Untuk maklumat tentang cara mendengar muzik dengan sistem ini, sila rujuk Panduan Permulaan Wi-Fi (dokumen berasingan). Rangkaian Tatacara ini perlu dilengkapkan dalam masa 10 minit. Jika tidak dapat dilengkapkan, tetapkan semula sistem (halaman 84). 51 MY

52 Mendengar muzik yang sama daripada pelbagai pembesar suara Rujuk Panduan Bantuan untuk butiran operasi. mhc-v90dw/h_zz/ Menikmati Party Chain Wayarles Anda boleh menikmati muzik kegemaran anda yang disimpan pada PC atau telefon mudah alih, tambahan pula, muzik daripada perkhidmatan penstriman dengan kualiti bunyi yang unggul di dalam mana-mana bilik melalui Wi-Fi. 1 Pasang aplikasi SongPal pada telefon pintar/iphone anda. 2 Sambungkan sistem dan telefon pintar/iphone ke rangkaian Wi-Fi anda. Sambungkan sistem dan telefon pintar/iphone ke SSID (rangkaian) penghala anda yang sama. 3 Apabila menyambung pelbagai peranti, sambungkan peranti berbilang bilik yang serasi ke rangkaian Wi-Fi anda. 52MY Jika anda menyambung pembesar suara serasi berbilang-bilik ke rangkaian Wi-Fi anda dan menetapkannya dalam bilik yang sama, anda boleh menikmati bunyi tekanan tinggi seperti fungsi Party Chain melalui Wi-Fi. (Ciri ini tersedia apabila memainkan cakera CDDA dan fail audio peranti USB.) Mendengar perkhidmatan muzik Internet (Chromecast built in) Chromecast built-in membenarkan anda untuk memilih kandungan muzik daripada aplikasi didayakan Chromecast dan main balik pada sistem. Chromecast built-in memerlukan persediaan awal menggunakan SongPal.

53 1 Pasang aplikasi SongPal pada telefon pintar/iphone anda. 2 Sambungkan sistem dan telefon pintar/iphone ke rangkaian Wi-Fi anda. Sambungkan sistem dan telefon pintar/iphone ke SSID (rangkaian) penghala anda yang sama. 3 Lancarkan SongPal dan muat turun aplikasi didayakan Chromecast. Lancarkan SongPal kemudian ketik [MHC-V90DW] [Settings] [Chromecast built-in] [Learn how to Cast]. Lihat arahan, kemudian cari dan pasang aplikasi didayakan Chromecast pada telefon pintar/ iphone anda. 4 Lancarkan aplikasi didayakan Chromecast, kemudian ketik butang Cast ( ) untuk memilih MHC-V90DW. 5 Pilih muzik untuk didengari dengan aplikasi didayakan Chromecast. Muzik dimainkan pada sistem. Rujuk Panduan Bantuan untuk butiran operasi. mhc-v90dw/h_zz/ Mendengar perkhidmatan muzik Internet (Spotify) Spotify menyediakan akses segera kepada lagu yang berjuta-juta bilangannya. Ciri Spotify Connect membolehkan anda untuk memilih muzik pada Aplikasi Spotify dan strimkannya pada sistem. Untuk menggunakan ciri Spotify Connect, anda memerlukan akaun Premium. Untuk butiran, sila lawati Selepas sambungan diwujudkan, tekan butang MUSIC SERVICE membolehkan anda untuk memulakan/menyambung semula perkhidmatan muzik. 1 Sambungkan sistem dan telefon pintar/iphone ke rangkaian Wi-Fi anda. Sambungkan sistem dan telefon pintar/iphone ke SSID (rangkaian) penghala anda yang sama. 2 Muat turun Aplikasi Spotify ke telefon pintar/iphone anda dari Google Play atau App Store. 3 Lancarkan Aplikasi Spotify dan log masuk ke akaun Premium Spotify. 4 Pilih dan mula mainkan muzik. Rangkaian 53 MY

54 5 Ketik ikon Spotify Connect ( ) dan pilih sistem sebagai peranti output audio. Bergantung pada negara dan rantau, perkhidmatan muzik dan tempoh ketersediaannya mungkin berbeza. Kawalan Gerak Isyarat Menikmati Kawalan Gerak Isyarat Anda boleh kawal operasi untuk mod PLAYBACK, DJ, SAMPLER dan KARAOKE dengan meleret tangan anda ke atas sensor GESTURE CONTROL pada unit. Petua Apabila Spotify Connect diaktifkan, ikon Spotify Connect ( ) menyala. Jangan sentuh atau terkena sensor GESTURE CONTROL apabila anda melakukan gerakan meleret. Leret tangan anda ke atas sensor GESTURE CONTROL dalam 6 arah seperti berikut. Gerakan meleret Kanan ke kiri Kiri ke kanan Bawah ke atas Atas ke bawah Arah jam Melawan arah jam Leret dalam arah ini 54 MY

55 Untuk mengaktifkan Kawalan Gerak Isyarat Sentuh GESTURE ON/OFF, kemudian sentuh mod yang anda inginkan (PLAYBACK, DJ, SAMPLER, KARAOKE). Penunjuk GESTURE CONTROL menyala. Untuk menyahaktifkan Kawalan Gerak Isyarat Sentuh GESTURE ON/OFF. Penunjuk GESTURE CONTROL padam. 4 Leret tangan anda ke atas sensor GESTURE CONTROL. Untuk Ke belakang Ke hadapan Main Berhenti Naikkan kelantangan Kurangkan kelantangan Leret dalam arah ini Menggunakan Kawalan Gerak Isyarat sewaktu main balik Anda boleh gunakan Kawalan Gerak Isyarat untuk mengawal main balik asas apabila memainkan muzik dari cakera, peranti USB atau peranti BLUETOOTH. Gunakan kekunci dan GESTURE CONTROL pada panel sentuhan unit untuk melakukan operasi ini. 1 Sentuh GESTURE ON/OFF. Penunjuk GESTURE CONTROL menyala. 2 Sentuh PLAYBACK. Mod PLAYBACK diaktifkan. 3 Sentuh DVD/CD, USB, FM, AUDIO IN, atau TV untuk memilih fungsi yang diingini. Membuat suasana parti (DJ Effect) Gunakan kekunci dan GESTURE CONTROL pada panel sentuhan unit untuk melakukan operasi ini. 1 Sentuh GESTURE ON/OFF. Penunjuk GESTURE CONTROL menyala. 2 Sentuh DJ atau SAMPLER. Mod DJ atau SAMPLER diaktifkan. Kawalan Gerak Isyarat 55 MY

56 3 Leret tangan anda ke atas sensor GESTURE CONTROL. Untuk mod DJ: Untuk Leret dalam arah ini Pilih FLANGER* 1 Pilih ISOLATOR* 2 Pilih WAH* 3 Pilih PAN* 4 Naikkan tahap kesan yang dipilih Kurangkan tahap kesan yang dipilih * 1 Membuat kesan bebibir dalam yang sama seperti kapal terbang jet. * 2 Memencilkan jalur frekuensi khusus dengan melaraskan jalur frekuensi lain. Contohnya, apabila anda ingin memfokuskan pada suara. * 3 Membuat kesan khas bunyi Wahwah dengan menggerakkan frekuensi penuras ke atas dan bawah secara automatik. * 4 Cipta rasa seolah-olah bunyi itu bergerak mengelilingi pembesar suara antara saluran kiri dan kanan. Untuk mod SAMPLER: Untuk Leret dalam arah ini Pengeluaran Come On! Pengeluaran Let s Go! Kesan bunyi pengeluaran Hon Reggae Kesan bunyi pengeluaran Phaser Kesan bunyi pengeluaran Berkerik Kesan bunyi pengeluaran Audiens Untuk mengeluarkan kesan bunyi mod SAMPLER Sentuh SAMPLER, kemudian sentuh salah satu kekunci fungsi arah (DVD/ CD, USB, FM, AUDIO IN, TV) untuk mengeluarkan kesan bunyi yang anda inginkan. Untuk mematikan mod DJ Leret tangan anda ke atas sensor GESTURE CONTROL dalam arah yang sama seperti langkah 3 di atas. 56 MY

57 DJ Effect dimatikan secara automatik apabila anda: mematikan sistem menukar fungsi menyahaktifkan Kawalan Gerak Isyarat Menukar mod kepada PLAYBACK/ SAMPLER/KARAOKE Jika anda mengaktifkan DJ Effect semasa pemindahan, kesan bunyi tidak akan dipindahkan pada peranti USB. Untuk Mengeluarkan kesan bunyi tepuk tangan Mengeluarkan kesan bunyi mengejek Leret dalam arah ini Menggunakan Kawalan Gerak Isyarat sewaktu fungsi Karaoke Gunakan kekunci dan GESTURE CONTROL pada panel sentuhan unit untuk melakukan operasi ini. 1 Sentuh GESTURE ON/OFF. Penunjuk GESTURE CONTROL menyala. 2 Sentuh KARAOKE. Mod KARAOKE diaktifkan. 3 Leret tangan anda ke atas sensor GESTURE CONTROL. Untuk Mengurangkan pic muzik ( ) Menambahkan pic muzik ( ) Menambahkan kelantangan mikrofon Mengurangkan kelantangan mikrofon Leret dalam arah ini Kawalan Gerak Isyarat 57 MY

58 Pelarasan Bunyi Melaraskan bunyi Untuk Mengukuhkan bunyi bes dan mencipta bunyi yang lebih berkuasa (MEGA BASS) Menghasilkan semula kesan bunyi dewan parti (Fiesta) Menghasilkan semula kesan bunyi dewan konsert (Digital Music Arena) Pilih kesan bunyi pratetap (Kesan bunyi pratetap) Lakukan ini Tekan MEGA BASS berulang kali untuk memilih BASS ON. Lampu penunjuk MEGA BASS menyala. Untuk membatalkan, tekan MEGA BASS berulang kali untuk memilih BASS OFF. Sentuh FIESTA pada unit. Untuk membatalkan, sentuh FIESTA sekali lagi. Tekan MUSIC ARENA untuk memilih ON. Untuk membatalkan, tekan MUSIC ARENA sekali lagi. Tekan SOUND FIELD berulang kali untuk memilih kesan bunyi yang anda inginkan. Untuk membatalkan, tekan SOUND FIELD berulang kali untuk memilih FLAT. Memilih mod Bola Sepak Maya Anda boleh mengalami perasaan berada di dalam stadium apabila menonton siaran perlawanan bola sepak. Sila ambil perhatian bahawa anda hanya dapat memilih mod Bola Sepak Maya sewaktu fungsi AUDIO IN dan TV. Tekan SOUND FIELD berulang kali semasa menonton siaran perlawanan bola sepak. ON NARRATION: Anda boleh menikmati perasaan imersif berada di dalam stadium bola sepak melalui sorakan stadium yang dipertingkatkan. OFF NARRATION: Anda boleh menikmati perasaan yang lebih mengasyikkan berada di dalam stadium bola sepak dengan meminimumkan tahap kelantangan pengisahan sebagai tambahan kepada peningkatan sorakan. Untuk membatalkan mod Bola Sepak Maya Tekan SOUND FIELD berulang kali untuk memilih FLAT. Kami mengesyorkan anda memilih mod Bola Sepak Maya apabila menonton siaran perlawanan bola sepak. Jika anda mendengar bunyi yang tidak semula jadi dalam kandungan apabila OFF NARRATION dipilih, ON NARRATION disyorkan. Ciri ini tidak menyokong bunyi mono. 58 MY

59 Melaraskan paras subwufer 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih S-WOOFER, kemudian tekan. 3 Tekan / berulang kali untuk melaraskan aras subwufer, kemudian tekan. Untuk keluar dari menu pilihan, tekan OPTIONS. Untuk memilih tetapan penyama tersuai Tekan MUSIC berulang kali untuk memilih CUSTOM EQ. Membuat kesan bunyi anda sendiri Anda boleh meningkatkan atau merendahkan aras jalur frekuensi khusus, kemudian simpan tetapan dalam memori sebagai CUSTOM EQ. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih CUSTOM EQ, kemudian tekan. 3 Tekan / berulang kali untuk melaraskan aras penyama, kemudian tekan. 4 Ulang langkah 3 untuk melaraskan aras jalur frekuensi dan kesan keliling lain. Untuk keluar dari menu pilihan, tekan OPTIONS. Pelarasan Bunyi 59 MY

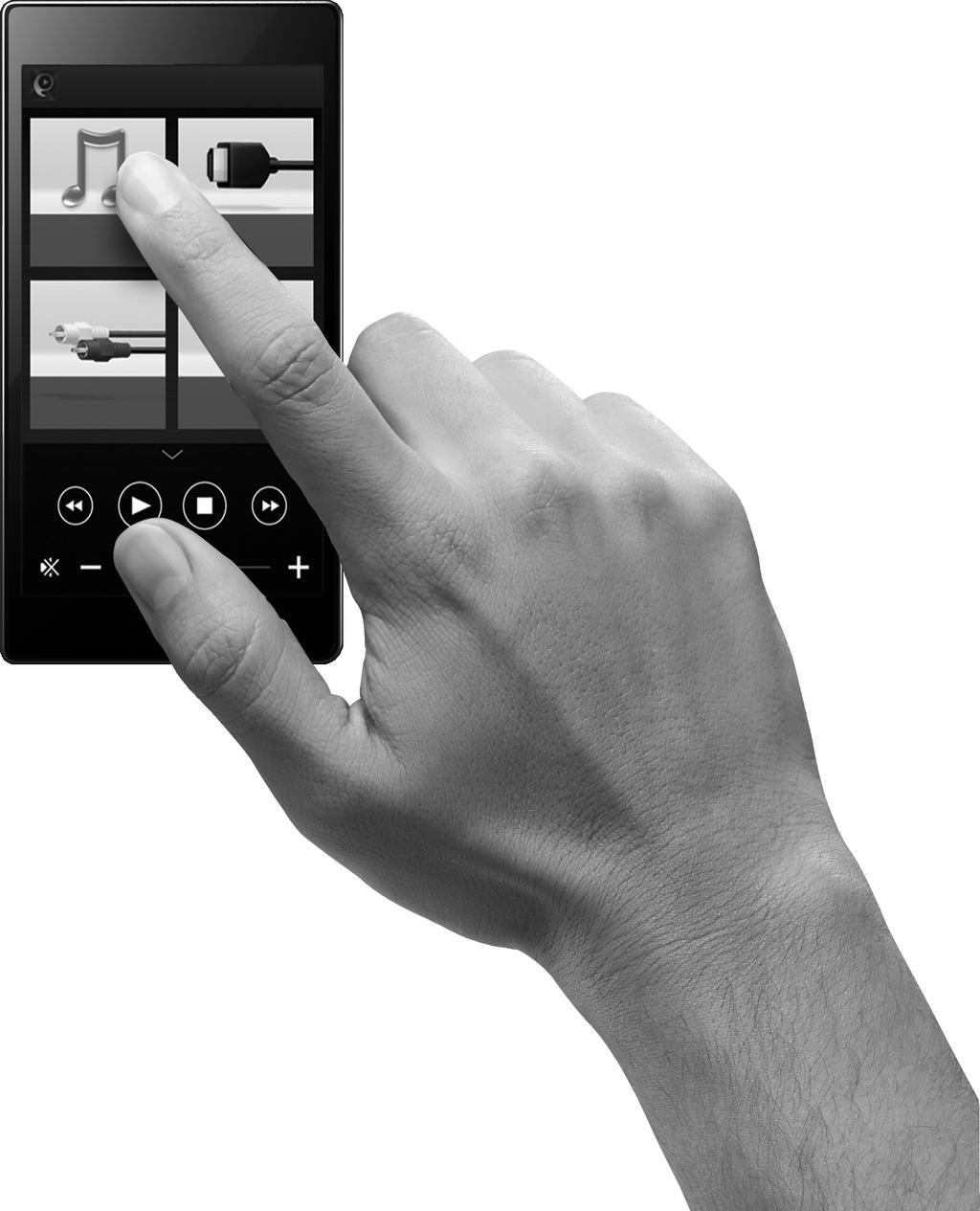

60 Operasi Lain Mengawal sistem menggunakan telefon pintar atau tablet (SongPal) SongPal adalah aplikasi yang khusus untuk mengendalikan peranti audio yang serasi SongPal dikeluarkan oleh Sony menggunakan telefon pintar atau tablet. Buat carian SongPal melalui Google Play atau App Store dan muat turunnya menggunakan telefon pintar atau tablet anda. SongPal membenarkan anda untuk: menukar fungsi sistem, mengawal main balik cakera/peranti USB dan menala stesen FM. menyemak lalu kandungan muzik cakera/peranti USB. melihat maklumat cakera/usb seperti masa main dan tajuk. melaraskan kelantangan dan menukar tetapan bunyi. 1 Buat carian SongPal atau imbas kod dua dimensi di bawah. 3 Sambungkan sistem dan peranti dengan sambungan BLUETOOTH (halaman 45) atau sambungan rangkaian (halaman 49). Petua Jika anda menyambungkan sistem dan peranti jauh dengan sambungan rangkaian, sambungkan peranti dengan Wi-Fi kepada rangkaian yang sama seperti sistem. 4 Lancarkan SongPal dan ikuti arahan pada skrin. Kami syorkan anda untuk menggunakan versi terkini SongPal. Jika aplikasi SongPal tidak berfungsi dengan betul, sentuh BLUETOOTH pada unit untuk menamatkan sambungan BLUETOOTH, kemudian laksanakan sambungan BLUETOOTH sekali lagi supaya sambungan BLUETOOTH berfungsi secara normal. Operasi yang tersedia melalui SongPal mungkin berbeza bergantung pada peranti audio. Untuk mendapatkan butiran lanjut tentang SongPal, rujuk URL yang berikut. Spesifikasi dan reka bentuk paparan SongPal tertakluk kepada perubahan tanpa notis. 2 Muat turun aplikasi SongPal pada peranti jauh anda. 60 MY

61 Mengadakan parti yang meriah dengan aplikasi Fiestable Anda boleh mengawal ciri parti Sistem Audio Rumah Sony dengan antara muka pengguna yang intuitif dan istimewa dengan aplikasi Fiestable Fiestable membolehkan anda mengawal ciri-ciri seperti DJ Effect, pencahayaan dan Karaoke. Biarpun Fiestable dipasang, ikon Fiestable tidak dipaparkan pada peranti jauh skrin rumah. Ia dibenamkan dalam aplikasi SongPal sebagai pemalam. 1 Buat carian dan muat turun aplikasi SongPal pada peranti jauh anda (halaman 60). 2 Buat carian dan muat turun aplikasi Fiestable dari Google Play atau App Store menggunakan peranti kawalan jauh anda. 3 Lancarkan SongPal dan sentuh ikon Fiestable di penjuru atas kiri. Untuk mendapatkan butiran lanjut tentang SongPal, rujuk URL yang berikut. Menggunakan Kawalan untuk fungsi HDMI Menyambungkan TV yang serasi dengan Kawalan untuk fungsi HDMI* menggunakan kabel HDMI (Kabel HDMI Kelajuan Tinggi dengan Ethernet, tidak dibekalkan) membolehkan anda untuk mengendalikan peranti menggunakan kawalan jauh TV. Fungsi yang berikut boleh digunakan dengan Kawalan untuk fungsi HDMI. Fungsi Kuasa Sistem Dimatikan Fungsi Kawalan Audio Sistem Saluran Kembalian Audio Fungsi Main dengan sekali sentuh Kawalan Jauh Mudah Mengikut Bahasa * Kawalan untuk HDMI adalah standard yang digunakan oleh CEC (Consumer Electronics Control) bagi membenarkan peranti HDMI (High-Definition Multimedia Interface) untuk mengawal satu sama lain. Fungsi ini mungkin berfungsi dengan peranti lain daripada yang dikilangkan oleh Sony, tetapi operasi tidak dijamin. Operasi Lain Sebelum menggunakan Fiestable, hidupkan fungsi BLUETOOTH telefon pintar atau tablet anda. 61 MY

62 Persediaan menggunakan fungsi Kawalan untuk HDMI Tekan DVD SETUP, kemudian tetapkan [HDMI SETUP] [CONTROL FOR HDMI] pada sistem kepada [ON] (halaman 39). Tetapan lalai telah [ON]. Mendayakan tetapan fungsi Kawalan untuk HDMI bagi TV yang disambungkan kepada sistem. Petua Jika anda mendayakan fungsi Kawalan untuk HDMI ( BRAVIA sync) apabila menggunakan TV yang dikilangkan oleh Sony, fungsi Kawalan untuk HDMI sistem juga didayakan secara automatik. Apabila tetapan selesai, COMPLETE muncul pada paparan. Fungsi Kuasa Sistem Dimatikan Apabila anda mematikan TV, sistem akan mati secara automatik. Tekan DVD SETUP, kemudian tetapkan [HDMI SETUP] [STANDBY LINKED TO TV] pada sistem kepada [ON] atau [AUTO] (halaman 39). Tetapan lalai telah [AUTO]. Peranti yang disambungkan mungkin tidak boleh dimatikan bergantung pada status peranti. Fungsi Kawalan Audio Sistem Jika anda hidupkan sistem semasa anda menonton TV, bunyi TV akan output daripada pembesar suara sistem. Kelantangan sistem boleh dilaraskan menggunakan alat kawalan jauh TV. Jika bunyi TV output daripada pembesar suara sistem pada masa anda menonton TV sebelum ini, sistem akan hidup secara automatik apabila anda hidupkan TV semula. Operasi juga boleh dilakukan dengan menu TV. Untuk butiran, sila rujuk arahan pengendalian TV anda. Tahap kelantangan sistem dipaparkan pada skrin TV bergantung pada TV. Ia mungkin berbeza daripada tahap kelantangan pada paparan. Bergantung pada tetapan TV, fungsi Kawalan Audio Sistem mungkin tidak tersedia. Untuk butiran, sila rujuk arahan pengendalian TV anda. Saluran Kembalian Audio Jika sistem disambungkan ke bicu HDMI IN TV serasi dengan Saluran Kembalian Audio, anda boleh dengar bunyi TV daripada pembesar suara sistem tanpa menyambungkan kabel audio (tidak dibekalkan). Pada sistem, tekan DVD SETUP, kemudian tetapkan [HDMI SETUP] [AUDIO RETURN CHANNEL] kepada [ON] (halaman 39). Tetapan lalai telah [ON]. Jika TV tidak serasi dengan Audio Return Channel, kabel audio (tidak dibekalkan) perlu disambungkan (halaman 24). 62 MY

63 Fungsi Main dengan sekali sentuh Apabila anda memainkan kandungan video pada cakera atau peranti USB pada sistem, TV hidup secara automatik. Input TV ditukar kepada input HDMI yang sistemnya disambungkan. Bergantung pada TV, bahagian permulaan kandungan yang dimainkan mungkin tidak dimainkan dengan betul. Kawalan Jauh Mudah Anda boleh memilih sistem dengan butang SYNC MENU pada alat kawalan jauh TV dan mengoperasikan sistem. Fungsi ini boleh digunakan jika TV menyokong menu pautan. Untuk butiran, sila rujuk arahan pengendalian TV anda. Dalam menu pautan TV, sistem dikenal pasti oleh TV sebagai Player. Sesetengah operasi mungkin tidak tersedia dengan sesetengah TV. Mengikut Bahasa Apabila anda menukar bahasa untuk paparan pada skrin TV, bahasa paparan pada skrin sistem juga ditukar. Operasi Lain 63 MY

64 Menggunakan fungsi Party Chain Anda boleh menyambungkan berbilang sistem audio dalam rantaian bagi mencipta suasana parti yang lebih menarik dan bagi menghasilkan output bunyi yang lebih tinggi. Sistem yang diaktifkan dalam rantaian akan menjadi Party Host dan berkongsi muzik. Sistem lain akan menjadi Party Guest dan memainkan muzik yang sama seperti yang dimainkan oleh Party Host. Menetapkan Party Chain Tetapkan Party Chain dengan menyambungkan kesemua sistem menggunakan kabel audio (tidak dibekalkan). Sebelum menyambungkan kabel, pastikan anda memutuskan sambungan kord kuasa AC. Jika semua sistem dilengkapi dengan fungsi Party Chain Contoh: Apabila menyambungkan menggunakan sistem ini sebagai sistem yang pertama Sistem pertama Teruskan penyambungan sehingga sistem terakhir Sistem kedua Sistem terakhir 64 MY

65 Sistem terakhir mesti disambungkan ke sistem pertama. Sebarang sistem boleh menjadi Party Host. Anda boleh menukar Party Host kepada sistem lain dalam rantaian. Untuk butiran, sila rujuk Untuk memilih Party Host yang baharu (apabila semua sistem dilengkapi dengan fungsi Party Chain) (halaman 66). Jika salah satu sistem tidak dilengkapi dengan fungsi Party Chain Contoh: Apabila menyambungkan menggunakan sistem ini sebagai sistem yang pertama Sistem pertama Sistem kedua Teruskan penyambungan sehingga sistem terakhir Sistem terakhir* Operasi Lain * Sambungkan sistem yang tidak dilengkapi dengan fungsi Party Chain pada sistem terakhir, jika tidak rantaian akan berhenti pada sistem tersebut. Pastikan anda memilih fungsi Audio In pada sistem terakhir ini. Sistem terakhir tidak disambungkan ke sistem pertama. Anda mesti memilih sistem pertama sebagai Party Host agar semua sistem memainkan muzik yang sama apabila fungsi Party Chain diaktifkan. 65 MY

66 Menikmati Party Chain 1 Pasang palam kord kuasa AC dan hidupkan semua sistem. 2 Laraskan kelantangan pada setiap sistem. 3 Aktifkan fungsi Party Chain pada sistem untuk digunakan sebagai Party Host. Contoh: Apabila menggunakan sistem ini sebagai Party Host Sentuh FUNCTION berulang kali pada unit untuk memilih fungsi yang anda inginkan (kecuali apabila fungsi AUDIO IN digunakan dalam sambungan (halaman 64)). Mula mainkan muzik, kemudian sentuh PARTY CHAIN pada unit. PARTY CHAIN muncul pada paparan. Party Host memulakan Party Chain dan sistem lain menjadi Party Guests secara automatik. Semua sistem memainkan muzik yang sama seperti yang dimainkan oleh Party Host. Untuk menikmati Party Chain Wayarles Lihat halaman 52. Bergantung pada jumlah unit sistem yang bersambung, Party Guests mungkin mengambil sedikit masa untuk mula memainkan muzik. Menukar tahap kelantangan dan kesan bunyi pada Party Host tidak akan menjejaskan output pada Party Guests. Apabila anda menggunakan mikrofon atau memainkan gitar pada Party Host, bunyi tidak akan dikeluarkan dari Party Guests. Jika salah satu sistem dalam rantaian sedang melaksanakan pindahan USB, tunggu sistem itu selesai atau hentikan pindahan sebelum anda mengaktifkan fungsi Party Chain. Untuk operasi terperinci sistem lain, rujuk kepada arahan pengendalian sistem tersebut. Untuk memilih Party Host yang baharu (apabila semua sistem dilengkapi dengan fungsi Party Chain) Ulang langkah 3 daripada Menikmati Party Chain pada sistem untuk digunakan sebagai Party Host yang baharu. Party Host semasa menjadi Party Guest secara automatik. Semua sistem memainkan muzik yang sama seperti yang dimainkan oleh Party Host yang baharu. Anda boleh memilih sistem lain sebagai Party Host yang baharu hanya selepas fungsi Party Chain untuk semua sistem dalam Chain telah diaktifkan. Jika sistem yang dipilih tidak menjadi Party Host yang baharu selepas beberapa saat, ulang langkah 3 di bawah Menikmati Party Chain. Untuk menyahaktifkan Party Chain Sentuh dan tahan PARTY CHAIN pada Party Host. Jika fungsi Party Chain tidak dinyahaktifkan selepas beberapa saat, sentuh PARTY CHAIN on the Party Host sekali lagi. 66 MY

67 Menetapkan mod bunyi Party Chain Anda boleh tetapkan mod bunyi apabila fungsi Party Chain diaktifkan. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih P CHAIN MODE, kemudian tekan. 3 Tekan / berulang kali untuk memilih mod yang anda inginkan, kemudian tekan. STEREO : output bunyi stereo. RIGHT CH : output bunyi mono saluran kanan. LEFT CH : output bunyi mono saluran kiri. Untuk keluar dari menu pilihan, tekan OPTIONS. Menyanyi bersamasama: Karaoke Persediaan untuk Karaoke 1 Sentuh MIC/GUITAR LEVEL pada unit berulang kali untuk mengurangkan paras kelantangan mikrofon. 2 Sambungkan mikrofon pilihan ke bicu MIC1 atau MIC2/GUITAR pada unit. Sambung mikrofon pilihan lain jika anda ingin menyanyi duet. Jika penunjuk GUITAR tidak menyala, sentuh GUITAR pada unit berulang kali sehingga penunjuk GUITAR berhenti menyala. 3 Mula mainkan muzik dan laraskan kelantangan mikrofon. Tekan MIC ECHO berulang kali untuk melaraskan kesan gema. 4 Mula menyanyi bersama muzik. Untuk menggunakan Kawalan Gerak Isyarat sewaktu karaoke Lihat halaman 57. Sentuh MIC/GUITAR LEVEL +/ pada unit berulang kali untuk mengurangkan paras kelantangan mikrofon. Anda tidak boleh melaraskan paras kelantangan mikrofon menggunakan VOLUME +/ pada unit atau +/ pada alat kawalan jauh. Jika gangguan berlaku: jauhkan mikrofon dari sistem. tukar arah mikrofon. sentuh MIC/GUITAR LEVEL pada unit berulang kali. Bunyi mikrofon tidak akan dipindahkan ke peranti USB semasa pemindahan USB. Menggunakan Pemudar Suara Anda boleh mengurangkan bunyi suara dalam sumber stereo. Sentuh KARAOKE, kemudian sentuh VOCAL FADER pada unit berulang kali untuk memilih ON V FADER. Untuk membatalkan kesan Pemudar Suara, sentuh VOCAL FADER berulang kali untuk memilih OFF. Menukar nada (Kawalan Nada) Tekan KEY CONTROL / untuk memadan nada suara anda. Operasi Lain 67 MY

68 Mengaktifkan mod skor Karaoke (Mod Skor) Anda hanya boleh menggunakan fungsi skor apabila mikrofon disambungkan. Skor anda dikira dalam julat 0 ke 99 dengan membandingkan suara anda dengan sumber muzik. Untuk menggunakan mod skor, pastikan untuk menyambungkan mikrofon sekurang-kurangnya ke bicu MIC1, jika tidak mod skor tidak akan berfungsi. Untuk bicu MIC2/GUITAR, mod skor hanya tersedia apabila mod gitar dimatikan. 1 Mula memainkan muzik. 2 Tekan SCORE sebelum menyanyikan lagu. 3 Selepas menyanyi melebihi satu minit, tekan SCORE sekali lagi untuk melihat skor anda. Menggunakan Penukar Suara Anda boleh menukar suara anda apabila bercakap atau menyanyi menggunakan mikrofon. Terdapat 7 corak yang berbeza. Sentuh KARAOKE, kemudian sentuh VOICE CHANGER +/ pada unit berulang kali untuk menukar kesan suara anda. Menikmati bunyi dari gitar Anda boleh mendengarkan bunyi dari gitar dengan menyambungkan gitar ke bicu MIC2/GUITAR pada unit. Anda boleh juga memainkan gitar dan bernyanyi bersama-sama dengan menyambungkan mikrofon ke bicu MIC1 pada unit. 1 Sentuh MIC/GUITAR LEVEL pada unit berulang kali untuk mengurangkan paras kelantangan gitar. 2 Gunakan kabel instrumen (tidak dibekalkan) untuk menyambungkan gitar (tidak dibekalkan) ke bicu MIC2/ GUITAR pada unit. 3 Sentuh GUITAR pada unit berulang kali sehingga penunjuk GUITAR menyala. 4 Mula memainkan gitar dan melaraskan kelantangan gitar. Bunyi gitar adalah output dari sistem. Jika bunyi gitar terherot, kurangkan paras kelantangan gitar pada gitar anda sehingga bunyi herot itu hilang. Jika paras kelantangan gitar terlalu rendah, sentuh MIC/GUITAR LEVEL + pada unit berulang kali untuk melaraskan kelantangan gitar. Semasa memainkan gitar, anda boleh melaraskan kesan gema dengan menekan MIC ECHO berulang kali. 68 MY Untuk mematikan mod gitar Sentuh GUITAR pada unit berulang kali sehingga penunjuk GUITAR berhenti menyala.

69 Menikmati muzik dengan Party Light dan Speaker Light 1 Tekan PARTY LIGHT berulang kali untuk memilih LED ON. 2 Tekan LIGHT MODE berulang kali untuk menukar mod iluminasi. Untuk mematikan Party Light dan Speaker Light Tekan PARTY LIGHT berulang kali untuk memilih LED OFF. Jangan memandang terus pada bahagian pengeluar cahaya apabila Party Light dihidupkan. Jika kecerahan pencahayaan menjadi silau, hidupkan lampu bilik atau matikan pencahayaan. Anda boleh hidupkan atau matikan Party Light dan Speaker Light apabila demonstrasi dihidupkan. Menggunakan Pemasa Tidur Sistem dimatikan secara automatik selepas masa pratetap. Tekan SLEEP berulang kali untuk memilih masa yang anda inginkan. Untuk membatalkan Pemasa Tidur, tekan SLEEP berulang kali untuk memilih OFF. Petua Untuk memeriksa baki masa sebelum sistem dimatikan, tekan SLEEP. Menggunakan Voice Guidance Anda boleh mendengar English Voice Guidance pada situasi yang berikut melalui sistem. Ketika memasuki berpasangan BLUETOOTH. Ketika peranti BLUETOOTH disambungkan. Ketika peranti BLUETOOTH ditanggalkan. Ketika operasi Wi-Fi Protected Setup (WPS) Ketika sambungan rangkaian Wi-Fi diwujudkan. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih VOICE GUIDANCE, kemudian tekan. 3 Tekan / berulang kali untuk memilih ON, kemudian tekan. Voice Guidance diaktifkan. Untuk keluar dari menu pilihan, tekan OPTIONS. Voice Guidance dan kesan bunyi SAMPLER tidak boleh dioutputkan secara serentak. Jika anda memilih kesan bunyi SAMPLER semasa menggunakan Voice Guidance, Voice Guidance akan dihentikan secara automatik, dan jika anda menggunakan Voice Guidance semasa output kesan bunyi SAMPLER, kesan bunyi SAMPLER akan berhenti secara automatik. Paras kelantangan Voice Guidance berubah mengikut paras kelantangan sistem. Walau bagaimanapun, dalam sesetengah kes, paras kelantangan Voice Guidance mungkin tidak berubah. Operasi Lain 69 MY

70 Dalam sesetengah kes, mungkin terdapat kelewatan dalam output Voice Guidance. Menggunakan peralatan pilihan 1 Tekan berulang kali sehingga VOL MIN muncul pada paparan. 2 Sambungkan peralatan pilihan (halaman 19). 3 Tekan FUNCTION +/ berulang kali untuk memilih AUDIO IN. 4 Mula mainkan peralatan yang disambungkan. 5 Tekan + berulang kali untuk melaraskan kelantangan. Sistem akan memasuki mod tunggu sedia secara automatik jika tahap kelantangan peralatan yang bersambung terlalu rendah. Laraskan tahap kelantangan peralatan. Untuk mematikan fungsi tunggu sedia automatik, lihat Menetapkan fungsi tunggu sedia automatik (halaman 71). Menyahaktifkan panel sentuhan pada unit (Kunci Kanak-kanak) Anda boleh menyahaktifkan kekunci (kecuali ) pada panel sentuhan unit untuk mengelakkan penyalahgunaan, seperti kenakalan kanak-kanak. Sentuh dan tahan pada unit selama lebih daripada 5 saat. CHILD LOCK ON muncul pada paparan. Anda hanya dapat mengoperasikan sistem menggunakan butang pada alat kawalan jauh. Untuk mematikan fungsi Kunci Kanakkanak, sentuh dan tahan pada unit selama lebih daripada 5 saat sehingga CHILD LOCK OFF muncul pada paparan. Fungsi Kunci Kanak-kanak akan dimatikan secara automatik apabila anda memutuskan sambungan kord kuasa AC. Fungsi Kunci Kanak-kanak tidak boleh diaktifkan apabila anda membuka bekas cakera. 70 MY

71 Menetapkan fungsi tunggu sedia automatik Sistem memasuki mod tunggu sedia secara automatik dalam lebih kurang 15 minit apabila tiada operasi atau output isyarat audio. Secara lalai, fungsi tunggu sedia automatik dihidupkan. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih AutoSTBY, kemudian tekan. 3 Tekan / berulang kali untuk memilih ON atau OFF, kemudian tekan. Untuk keluar dari menu pilihan, tekan OPTIONS. AutoSTBY berkelip pada paparan selama lebih kurang 2 minit sebelum memasuki mod tunggu sedia. Fungsi tunggu sedia automatik tidak berfungsi dalam kes-kes berikut: semasa fungsi penala. apabila Pemasa Tidur diaktifkan. apabila mikrofon atau Guitar disambungkan. Menetapkan mod tunggu sedia BLUETOOTH/Rangkaian Mod tunggu sedia BLUETOOTH/ Rangkaian membolehkan sistem dihidupkan secara automatik apabila anda mewujudkan sambungan BLUETOOTH, sambungan Wi-Fi atau sambungan LAN berwayar. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih NW STBY, kemudian tekan. 3 Tekan / berulang kali untuk memilih tetapan, kemudian tekan. ON : Sistem akan dihidupkan secara automatik apabila sistem berada dalam mod tunggu sedia. OFF : Matikan fungsi ini. Untuk keluar dari menu pilihan, tekan OPTIONS. Operasi Lain 71 MY

72 Menghidupkan atau mematikan isyarat BLUETOOTH/Wi-Fi Anda boleh menyambung kepada sistem daripada peranti rangkaian terpaut atau peranti BLUETOOTH yang telah berpasangan dengannya dalam semua fungsi apabila isyarat BLUETOOTH/Wi-Fi sistem ditetapkan kepada hidup. Isyarat BLUETOOTH/Wi-Fi dihidupkan secara lalai. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih RF, kemudian tekan. 3 Tekan / berulang kali untuk memilih tetapan yang anda inginkan, kemudian tekan. RF ON : Isyarat Wi-Fi dihidupkan/isyarat BLUETOOTH dihidupkan WIFI OFF : Isyarat Wi-Fi dimatikan/isyarat BLUETOOTH dihidupkan RF OFF : Isyarat Wi-Fi dimatikan/ Isyarat BLUETOOTH dimatikan Untuk keluar dari menu pilihan, tekan OPTIONS. Anda tidak boleh melaksanakan operasi berikut apabila isyarat BLUETOOTH/Wi-Fi ditetapkan kepada mati: Berpasangan dan/atau menyambung dengan peranti BLUETOOTH Menggunakan SongPal Mengemas kini perisian Perisian sistem ini mungkin dikemas kini pada masa depan. Anda boleh mengemas kini perisian sedia pasang sistem dengan menggunakan salah satu daripada 3 kaedah berikut: Kemas kini automatik melalui Internet Apabila sistem disambungkan kepada Internet, sistem akan mengemas kini perisian secara automatik jika fail kemas kini baharu dikesan. Ciri ini memerlukan tetapan dilakukan menggunakan telefon pintar/iphone yang dipasangkan dengan SongPal. Lancarkan SongPal pada telefon pintar/iphone anda dan tetapkan [Auto Update] dalam menu [Settings]. Rujuk kepada Bantuan SongPal untuk butiran terperinci. Petua Kemas kini automatik akan mula mengemas kini perisian selepas memuat turun semua fail kemas kini. Oleh itu, kerosakan dan kehilangan data tidak berlaku walaupun sambungan rangkaian terputus dengan tidak sengaja. Jika mesej ralat berterusan, lakukan kemas kini manual melalui peranti USB. 72 MY

73 Kemas kini manual melalui Internet Kemas kini manual melalui peranti USB Apabila sistem disambungkan kepada Internet, UPDATE menyala pada paparan jika sistem mengesan fail kemas kini baharu. 1 Tekan OPTIONS. 2 Tekan / berulang kali untuk memilih SYSTEM, kemudian tekan. 3 Tekan / berulang kali untuk memilih UPDATE, kemudian tekan. 4 Tekan / berulang kali untuk memilih VIA NW, kemudian tekan. 5 Tekan / berulang kali untuk memilih EXEC, kemudian tekan. 6 Tekan / berulang kali untuk memilih YES, kemudian tekan. Untuk keluar dari menu pilihan, tekan OPTIONS. Gunakan komputer atau peranti lain untuk memuat turun fail kemas kini dari laman web di bawah, kemudian simpankannya dalam peranti USB. Ikuti arahan dalam talian untuk mengemas kini perisian. Untuk pelanggan di Amerika Latin: < Untuk pelanggan di Eropah dan Rusia: < Untuk pelanggan di negara/ rantau lain: < support> Operasi Lain 73 MY

74 74 MY Maklumat Tambahan Penyelesaian masalah Sekiranya, anda mengalami masalah dengan sistem anda, cari masalah anda dalam senarai semak penyelesaian masalah di bawah dan ambil tindakan pembetulan. Jika masalah berterusan, rujuk pengedar Sony terdekat anda. Perhatian bahawa jika kakitangan perkhidmatan menukar beberapa bahagian sewaktu pembaikan, bahagian ini mungkin disimpan. Jika PROTECTx CHECK MANUAL muncul pada paparan ( x adalah nombor) Dengan serta-merta, cabut palam kord kuasa AC, dan periksa jika apa-apa menyekat bukaan pengalihan udara unit. Selepas anda memeriksa dan tidak menemui sebarang masalah, pasang palam kord kuasa AC semula dan hidupkan sistem. Jika masalah berterusan, hubungi pengedar Sony terdekat anda. Umum Kuasa tidak dihidupkan. Periksa bahawa kord kuasa AC disambungkan dengan selamat. Sistem tidak dapat dimatikan walaupun ditekan. Anda mungkin telah menetapkan mod paparan kepada mod demonstrasi secara tidak sengaja. Tekan DISPLAY berulang kali untuk memilih Mod Penjimatan Kuasa (halaman 27). Sistem ini telah memasuki mod tunggu sedia. Ini bukan pincang tugas. Sistem memasuki mod tunggu sedia secara automatik dalam lebih kurang 15 minit apabila tiada operasi atau output isyarat audio (halaman 71). Tiada bunyi. Laraskan kelantangan. Periksa sambungan peralatan pilihan, jika ada (halaman 19). Hidupkan peralatan yang disambungkan. Cabut palam kord kuasa AC, kemudian pasang palam kord kuasa AC semula dan hidupkan sistem. Tiada gambar/bunyi apabila disambungkan ke bicu HDMI OUT (TV). Tukar tetapan dalam [HDMI SETUP] [HDMI RESOLUTION]. Masalah mungkin boleh diselesaikan. Peralatan disambungkan ke bicu HDMI OUT (TV) tidak mematuhi format isyarat audio. Dalam hal ini, tetapkan [HDMI SETUP] [AUDIO(HDMI)] kepada [PCM] (halaman 39).

75 Cuba yang berikut: Matikan dan hidupkan sistem semula. Tutup dan buka peralatan yang disambungkan semula. Putuskan sambungan kemudian sambungkan kabel HDMI semula. Tiada bunyi mikrofon. Laraskan aras kelantangan mikrofon. Pastikan mikrofon disambungkan kepada bicu MIC1 atau MIC2/ GUITAR pada unit dengan betul. Pastikan mikrofon dihidupkan. Tiada bunyi TV didengar daripada sistem. Periksa tetapan output pembesar suara TV ditetapkan untuk menggunakan pembesar suara luar. Terdapat dengung atau hingar yang teruk. Alihkan sistem jauh dari sumber hingar. Alihkan unit jauh dari tanda isyarat neon atau lampu pendarfluor. Sambungkan sistem ke salur keluar dinding yang berbeza. Pasang penapis hingar (tidak dibekalkan) kepada kord kuasa AC. Matikan peralatan elektrik keliling. Hingar yang terhasil daripada kipas pendingin sistem mungkin dapat didengari apabila sistem dihidupkan. Ini bukan pincang tugas. Alat kawalan jauh tidak berfungsi. Alihkan halangan di antara alat kawalan jauh dan unit. Alihkan alat kawalan jauh lebih dekat dengan unit. Halakan alat kawalan jauh pada sensor unit. Gantikan bateri (R03/saiz AAA). Alihkan unit jauh dari lampu pendarfluor. Terdapat pantulan akustik. Kurangkan kelantangan. Alihkan mikrofon atau Guitar jauh dari sistem atau tukar arah mikrofon. Ketaksekataan warna pada skrin TV berterusan. Matikan TV serta-merta, kemudian hidupkannya selepas 15 hingga 30 minit. Jika ketaksekataan warna masih berterusan, letakkan sistem lebih jauh dari TV. CHILD LOCK muncul apabila anda menyentuh sebarang kekunci pada unit. Tetapkan fungsi Kunci Kanak-kanak kepada mati (halaman 70). Bunyi klik didengar apabila menghidupkan kuasa. Ini adalah bunyi operasi dan ia berlaku apabila kuasa dihidupkan atau dimatikan, sebagai contoh. Ini bukan pincang tugas. Pemain cakera Bekas cakera tidak terbuka dan LOCKED muncul pada paparan. Rujuk pengedar Sony terdekat anda atau kemudahan perkhidmatan Sony tempatan yang dibenarkan. Bekas cakera tidak dapat ditutup. Masukkan cakera dengan betul. Maklumat Tambahan 75 MY

76 Cakera tidak dapat dikeluarkan. Anda tidak boleh mengeluarkan cakera sewaktu Pindahan Segerak atau Pemindahan REC1. Tekan untuk membatalkan pemindahan, kemudian sentuh pada unit untuk mengeluarkan cakera. Rujuk pengedar Sony terdekat anda. Main balik tidak bermula. Lap cakera sehingga bersih (halaman 87). Masukkan semula cakera. Masukkan cakera yang dapat dimainkan balik oleh sistem ini (halaman 7). Keluarkan cakera dan lapkan lembapan pada cakera, kemudian, biarkan sistem dihidupkan selama beberapa jam sehingga kelembapan tersejat. Kod rantau pada DVD VIDEO tidak sepadan dengan sistem. Bunyi melangkau. Lap cakera sehingga bersih (halaman 87). Masukkan semula cakera. Alihkan unit ke tempat yang tiada getaran. Main balik tidak bermula dari trek pertama. Tetapkan mod main kepada Main Normal (halaman 32). Sambung Semula Main telah dipilih. Tekan dua kali. Kemudian, tekan untuk mulakan main balik. Anda tidak dapat melaksanakan sesetengah fungsi seperti Berhenti, Carian Terkunci, Main Gerakan Perlahan, Main Ulang atau Main Rawak. Bergantung pada cakera, anda mungkin tidak dapat melaksanakan sesetengah operasi tersebut di atas. Rujuk kepada arahan pengendalian yang dibekalkan dengan cakera. DATA CD/DATA DVD (MP3, MPEG4 atau Xvid) tidak dapat dimain balik. Data tidak disimpan dalam format yang disokong. Pastikan anda telah memilih Mod Media yang betul sebelum main balik. Nama folder, nama trek, nama fail dan aksara tag ID3 tidak muncul dengan betul. Versi ID3 bukan Versi 1 (1.0/1.1) atau Versi 2 (2.2/2.3). Kod aksara yang dapat dipaparkan oleh sistem ini adalah seperti berikut: Huruf besar (A hingga Z) Nombor (0 hingga 9) Simbol (< > * +, [ ] \ _) Aksara lain muncul sebagai _. Bunyi kehilangan kesan stereo apabila anda main balik AUDIO CD, VIDEO CD, fail audio, fail video atau DVD VIDEO. Matikan Pemudar Suara (halaman 67). Pastikan sistem disambung dengan betul. 76 MY

77 Peranti USB Pemindahan menyebabkan ralat. Anda menggunakan peranti USB yang tidak disokong. Periksa maklumat di laman web mengenai peranti USB yang serasi (halaman 10). Peranti USB tidak diformatkan dengan betul. Rujuk kepada arahan pengendalian peranti USB mengenai cara untuk memformat. Matikan sistem dan keluarkan peranti USB. Jika peranti USB mempunyai suis kuasa, matikan peranti USB dan hidupkan semula selepas mengeluarkannya dari sistem. Kemudian, lakukan pemindahan sekali lagi. Jika operasi pemindahan dan pemadaman diulang beberapa kali, struktur fail dalam peranti USB menjadi terserpih. Rujuk kepada arahan pengendalian peranti USB mengenai cara untuk menyelesaikan masalah ini. Peranti USB diputuskan sambungan atau kuasa dimatikan sewaktu pemindahan. Padam fail yang dipindahkan separuh, dan lakukan pemindahan semula. Jika ini tidak menyelesaikan masalah, peranti USB mungkin telah rosak. Rujuk kepada arahan pengendalian peranti USB mengenai cara untuk menyelesaikan masalah ini. Fail atau folder audio pada peranti USB tidak dapat dipadamkan. Periksa jika peranti USB terlindung tulis. Peranti USB diputuskan sambungan atau kuasa dimatikan sewaktu operasi pemadaman. Padam fail yang dipadamkan separuh. Jika ini tidak menyelesaikan masalah, peranti USB mungkin telah rosak. Rujuk kepada arahan pengendalian peranti USB mengenai cara untuk menyelesaikan masalah ini. Tiada bunyi. Peranti USB tidak disambungkan dengan betul. Matikan sistem dan sambungkan semula peranti USB, kemudian hidupkan sistem dan periksa jika USB muncul pada paparan. Terdapat hingar, bunyi melangkau atau bunyi terherot. Anda menggunakan peranti USB yang tidak disokong. Periksa maklumat di laman web mengenai peranti USB yang serasi (halaman 10). Matikan sistem dan sambung semula peranti USB, kemudian hidupkan sistem. Data muzik itu sendiri mengandungi hingar, atau bunyi terherot. Hingar mungkin telah masuk sewaktu proses pemindahan. Padam fail dan cuba pindahkan semula. Kadar bit yang digunakan semasa mengekod fail audio terlalu rendah. Hantar fail audio dengan kadar bit yang lebih tinggi kepada peranti USB. Maklumat Tambahan 77 MY

78 READING dipaparkan agak lama, atau masa yang lama diambil sebelum main balik bermula. Proses pembacaan boleh mengambil masa yang lama dalam kes berikut. Terdapat banyak folder atau fail pada peranti USB (halaman 9). Struktur fail sangat rumit. Kapasiti memori berlebihan. Memori dalaman terserpih. NO FILE muncul pada paparan. Sistem ini telah memasuki mod kemas kini perisian dan semua kekunci (kecuali ) dinyahaktifkan. Tekan pada unit untuk membatalkan kemas kini perisian. OVER CURRENT muncul pada paparan. Masalah telah dikesan dengan aras arus elektrik dari port (USB). Cabut palam kord kuasa AC dan keluarkan peranti USB dari port. Pastikan tiada masalah dengan peranti USB. Jika corak paparan ini berterusan, hubungi pengedar Sony terdekat anda. Paparan salah. Data yang disimpan dalam peranti USB mungkin telah rosak, lakukan pemindahan semula. Kod aksara yang dapat dipaparkan oleh sistem ini adalah seperti berikut: Huruf besar (A hingga Z) Nombor (0 hingga 9) Simbol (< > * +, [ ] \ _) Aksara lain muncul sebagai _. Peranti USB tidak dikenal pasti. Matikan sistem dan sambung semula peranti USB, kemudian hidupkan sistem. Periksa maklumat di laman web mengenai peranti USB yang serasi (halaman 10). Peranti USB tidak berfungsi dengan betul. Rujuk kepada arahan pengendalian peranti USB mengenai cara untuk menyelesaikan masalah ini. Main balik tidak bermula. Matikan sistem dan sambung semula peranti USB, kemudian hidupkan sistem. Periksa maklumat di laman web mengenai peranti USB yang serasi (halaman 10). Main balik tidak bermula dari fail pertama. Tetapkan mod main kepada Main Normal (halaman 32). Fail tidak boleh dimain balik. Pastikan anda telah memilih Mod Media yang betul sebelum main balik. Peranti USB yang diformatkan dengan sistem fail selain daripada FAT16 atau FAT32 tidak disokong.* Jika anda gunakan peranti USB yang telah dipetakkan, hanya fail pada petak pertama dapat dimain balik. * Sistem ini menyokong FAT16 dan FAT32, tetapi sesetengah peranti USB mungkin tidak menyokong FAT ini. Untuk butiran, rujuk kepada arahan pengendalian bagi setiap peranti USB atau hubungi pengilang. 78 MY

79 Gambar Tiada gambar. Periksa bahawa sistem telah disambungkan dengan betul. Jika kabel video atau kabel HDMI sudah rosak, gantikannya dengan yang baru. Pastikan anda sambungkan unit ke bicu input HDMI atau bicu input video TV anda (halaman 23). Pastikan anda hidupkan TV dan operasikan TV dengan betul. Pastikan anda memilih input mengikut sambungan pada TV supaya anda dapat melihat gambar dari sistem. (Kecuali model Amerika Latin, Eropah, dan Rusia) Pastikan anda menetapkan sistem warna dengan betul menurut sistem warna TV anda. Hingar gambar muncul. Lap cakera sehingga bersih (halaman 87). Jika isyarat video dari sistem anda hendaklah melalui VCR anda sebelum tiba ke TV anda, perlindungan salinan yang terkandung di dalam sesetengah program DVD VIDEO boleh menjejaskan kualiti gambar. (Kecuali model Amerika Latin, Eropah, dan Rusia) Apabila anda main balik VIDEO CD yang dirakam dalam sistem warna yang lain daripada yang anda tetapkan dalam sistem, imej gambar mungkin terherot (halaman 26, 37). (Kecuali model Amerika Latin, Eropah, dan Rusia) Tetapkan sistem warna untuk memadan TV anda (halaman 26, 37). Nisbah aspek skrin TV tidak boleh ditukar. Nisbah aspek telah ditetapkan bagi DVD VIDEO dan fail video anda. Bergantung pada TV, anda mungkin tidak dapat tukar nisbah aspek. Bahasa trek bunyi tidak dapat ditukar. Trek pelbagai bahasa tidak dirakamkan pada DVD VIDEO yang sedang dimain balik. DVD VIDEO melarang penukaran bahasa trek bunyi. Bahasa sari kata tidak dapat ditukar. Sari kata pelbagai bahasa tidak dirakamkan pada DVD VIDEO yang sedang dimain balik. DVD VIDEO melarang pengubahan sari kata. Sari kata tidak dapat dimatikan. DVD VIDEO melarang pematian sari kata. Sudut kamera tidak dapat ditukar. Multi-sudut tidak dirakamkan pada DVD VIDEO yang sedang dimain balik. DVD VIDEO melarang penukaran sudut. Penala* Terdapat dengung atau hingar yang teruk, atau stesen tidak dapat diterima. Sambungkan antena dengan betul. Tukar lokasi antena dan orientasinya untuk mendapatkan penerimaan yang baik. Matikan peralatan elektrik berdekatan. Maklumat Tambahan 79 MY

80 * Radio mungkin tidak akan diterima bergantung pada keadaan gelombang radio atau persekitaran perumahan di kawasan anda. Peranti BLUETOOTH Pasangan tidak dapat dilakukan. Alihkan peranti BLUETOOTH supaya lebih dekat dengan sistem. Pasangan mungkin tidak dapat dilakukan jika ada peranti BLUETOOTH lain di sekitar sistem. Dalam hal ini, matikan peranti BLUETOOTH yang lain. Pastikan untuk memasukkan kekunci laluan yang betul apabila memilih nama sistem (sistem ini) pada peranti BLUETOOTH. Peranti BLUETOOTH tidak dapat mengesan sistem, atau RF OFF muncul pada paparan. Tetapkan isyarat BLUETOOTH/ Wi-Fi kepada WIFI OFF atau RF ON (halaman 72). Sambungan tidak dapat dilakukan. Peranti BLUETOOTH yang anda cuba sambungkan tidak menyokong profil A2DP, dan tidak dapat disambungkan dengan sistem. Mendayakan fungsi BLUETOOTH pada peranti BLUETOOTH. Mewujudkan sambungan dari peranti BLUETOOTH. Maklumat pendaftaran pasangan telah dipadamkan. Laksanakan operasi pasangan sekali lagi. Bunyi melangkau atau turun naik, atau sambungan hilang. Sistem dan peranti BLUETOOTH terlalu jauh. Jika terdapat halangan antara sistem dengan peranti BLUETOOTH anda, alihkan atau elakkan halangan itu. Jika terdapat kelengkapan yang menghasilkan sinaran elektromagnet, seperti LAN wayarles, peranti BLUETOOTH lain, atau ketuhar gelombang mikro berdekatan, jauhkannya. Bunyi peranti BLUETOOTH anda tidak dapat didengar pada sistem ini. Naikkan kelantangan pada peranti BLUETOOTH anda terlebih dahulu, kemudian laraskan kelantangan menggunakan +/. Terdapat dengung, hingar atau bunyi terherot yang teruk. Jika terdapat halangan antara sistem dengan peranti BLUETOOTH anda, alihkan atau elakkan halangan itu. Jika terdapat kelengkapan yang menghasilkan sinaran elektromagnet, seperti LAN wayarles, peranti BLUETOOTH lain, atau ketuhar gelombang mikro berdekatan, jauhkannya. Turunkan kelantangan peranti BLUETOOTH yang disambungkan. 80 MY

81 Sambungan rangkaian Sistem tidak dapat menyambung kepada rangkaian. (Peralatan lain pada rangkaian tidak dapat mencari atau mengenal pasti sistem.) Periksa bahawa menyala pada paparan. Ia mengambil masa kira-kira 2 minit untuk sistem memperoleh alamat IP apabila sistem dihidupkan dalam persekitaran komunikasi tanpa penghala. Apabila anda menggunakan alamat IP yang tetap, alamat IP yang sama mungkin digunakan oleh peralatan lain. Gunakan alamat IP yang lain. Sistem tidak dapat menyambung kepada rangkaian melalui sambungan LAN wayarles. Jika kabel rangkaian (LAN) bersambung ke sistem, sistem akan beroperasi secara automatik untuk mewujudkan sambungan LAN berwayar. Jika anda ingin menggunakan sambungan LAN wayarles, jangan sambungkan kabel rangkaian (LAN) ke sistem. Periksa tetapan penghala LAN wayarles/titik akses. Jika mod selinap SSID ditetapkan kepada On pada titik akses, tetapkannya kepada Off. Untuk butiran tentang tetapan titik akses penghala wayarles, sila rujuk kepada manual pengendalian bagi titik akses. Tetapkan isyarat BLUETOOTH/ Wi-Fi kepada RF ON (halaman 72). Sistem tidak dapat menyambung kepada rangkaian menggunakan WPS. Tetapkan rangkaian anda selepas mencari titik akses menggunakan imbasan titik akses. Anda tidak boleh menyambung kepada rangkaian menggunakan WPS apabila titik akses anda ditetapkan kepada WEP. Kemas kini perisian tegar bagi penghala LAN wayarles/titik akses kepada versi yang terkini. Perkhidmatan Muzik Sistem tidak dapat menyambung kepada Perkhidmatan Muzik. Pastikan penghala LAN wayarles/ titik akses dihidupkan. Periksa bahawa menyala pada paparan. Jika tidak, sediakan rangkaian wayarles sekali lagi. Untuk butiran, lihat Panduan Permulaan Wi-Fi. Apabila sistem disambungkan kepada rangkaian wayarles, letakkan LAN wayarles/titik akses dan sistem dengan lebih dekat dan lakukan persediaan sekali lagi. Bergantung pada pembekal, hanya satu sambungan kepada Internet yang dibenarkan. Apabila anda menghidupkan telefon mudah alih (peranti Android, peranti Xperia atau iphone/ipod touch) selepas beberapa ketika dimatikan, cuba mulakan semula aplikasi SongPal. Maklumat Tambahan 81 MY

82 Rangkaian Rumah Pengawal (peranti pengendalian) tidak dapat mencari sistem. (Pengawal tidak dapat menyemak lalu kandungan sistem ini.) Pastikan pengawal disambungkan kepada rangkaian rumah. Kawalan multisiar pada titik akses didayakan. Muzik bermula secara automatik. Sistem ini mungkin dikawal oleh peralatan lain. Untuk menyekat kawalan tersebut, matikan mod tunggu sedia BLUETOOTH/ Network (halaman 71). Bunyi terganggu. Pelayan DLNA terlebih beban. Keluar dari semua aplikasi yang sedang berjalan. Isyarat wayarles terganggu. Matikan peranti lain seperti ketuhar gelombang mikro anda. Kelajuan komunikasi LAN wayarles menjadi lebih perlahan untuk penghala LAN wayarles yang mematuhi IEEE802.11n/titik akses jika kaedah keselamatan ditetapkan kepada WEP atau WPA/WPA2-PSK (TKIP). Jika kelajuan menjadi lebih perlahan, tukar kaedah keselamatan kepada WPA/WPA2-PSK (AES). Skim penyulitan (keselamatan) berbeza mengikut peranti. Untuk butiran, sila rujuk arahan pengendalian penghala/ titik akses anda. Penalaan atau main balik tidak dapat dilaksanakan. Sahkan bahawa fail audio tidak betul atau telah dipadamkan daripada pelayan. Rujuk kepada arahan pengendalian pelayan. Pelayan cuba memainkan fail audio dalam format audio yang tidak disokong oleh sistem. Periksa maklumat format audio pada pelayan. Nyahdayakan kawalan multisiar pada penghala LAN wayarles/ titik akses. Jika ia didayakan, ia akan mengambil masa beberapa minit untuk mengeluarkan audio. Untuk butiran, sila rujuk arahan pengendalian penghala LAN wayarles/titik akses anda. Akses dari sistem ini tidak dibenarkan oleh pelayan. Tukar tetapan pada pelayan untuk membenarkan akses dari sistem ini. Untuk butiran, rujuk kepada arahan pengendalian pelayan. Kawalan Gerak Isyarat Kawalan Gerak Isyarat tidak boleh diaktifkan. Sentuh GESTURE ON/OFF berulang kali sehingga GESTURE CONTROL menyala. Pastikan fungsi Kunci Kanak-kanak tidak diaktifkan (halaman 70). Kawalan Gerak Isyarat tidak beroperasi dengan baik. Gerakkan tangan anda lebih dekat dengan sensor GESTURE CONTROL (halaman 54) apabila anda melakukan gerakan leret. Lakukan gerakan meleret pada kelajuan perlahan. Pilih mod yang betul (PLAYBACK, DJ, SAMPLER atau KARAOKE) sebelum anda mula menggunakan Kawalan Gerak Isyarat (halaman 55, 57). Pasang penapis hingar (tidak dibekalkan) kepada kord kuasa AC. Matikan peralatan elektrik keliling. 82 MY

83 Kawalan untuk HDMI ( BRAVIA Sync) Sistem tidak hidup walaupun apabila TV dihidupkan. Tekan DVD SETUP, kemudian tetapkan [HDMI SETUP] [CONTROL FOR HDMI] kepada [ON] (halaman 39). TV mesti menyokong fungsi Kawalan untuk HDMI (halaman 61). Untuk butiran, sila rujuk arahan pengendalian TV anda. Periksa tetapan pembesar suara TV. Kuasa sistem segerak dengan tetapan pembesar suara TV. Untuk butiran, sila rujuk arahan pengendalian TV anda. Jika bunyi telah dioutput daripada pembesar suara TV pada masa sebelum ini, sistem tidak akan hidup walaupun TV dihidupkan. Sistem mati apabila TV dimatikan. Periksa tetapan [HDMI SETUP] [STANDBY LINKED TO TV] (halaman 39). Apabila [STANDBY LINKED TO TV] ditetapkan kepada [ON], sistem mati secara automatik apabila anda mematikan TV tanpa mengambil kira input. Sistem tidak mati walaupun apabila TV dimatikan. Periksa tetapan [HDMI SETUP] [STANDBY LINKED TO TV] (halaman 39). Untuk menutup sistem secara automatik tanpa mengambil kira input apabila anda menutup TV, tetapkan [STANDBY LINKED TO TV] kepada [ON]. TV mesti menyokong fungsi Kawalan untuk HDMI (halaman 61). Untuk butiran, sila rujuk arahan pengendalian TV anda. Tiada bunyi TV dioutput daripada sistem. Periksa jenis dan sambungan kabel HDMI atau kabel audio yang disambungkan kepada sistem dan TV (halaman 23). Jika TV anda serasi dengan Saluran Kembalian Audio, pastikan sistem disambungkan ke bicu HDMI IN serasi ARC TV (halaman 23). Jika bunyi masih tidak dikeluarkan atau jika bunyi terganggu, sambungkan kabel audio (tidak dibekalkan) dan tekan DVD SETUP, kemudian tetapkan [HDMI SETUP] [AUDIO RETURN CHANNEL] kepada [OFF] (halaman 39). Jika TV anda tidak serasi dengan Saluran Kembalian Audio, bunyi TV tidak akan dioutput daripada sistem walaupun jika sistem disambungkan ke bicu HDMI IN TV. Untuk output bunyi TV daripada sistem, sambungkan kabel audio (tidak dibekalkan) (halaman 24). Tukar input daripada sistem kepada TV (halaman 24). Naikkan kelantangan pada sistem. Bergantung pada cara anda sambungkan TV dan sistem, sistem mungkin dibisukan dan MUTING menyala dalam panel paparan sistem. Jika ini berlaku, hidupkan TV dahulu, kemudian sistem. Tetapkan tetapan pembesar suara TV (BRAVIA) kepada Sistem Audio. Rujuk kepada arahan pengendalian TV anda mengenai cara untuk tetapkan TV. Maklumat Tambahan 83 MY

84 Bunyi dioutput daripada keduadua sistem dan TV. Bisukan bunyi sistem atau TV. Tukar output pembesar suara pada TV kepada pembesar suara TV atau Sistem Audio. Fungsi Kawalan untuk HDMI tidak berfungsi dengan betul. Periksa sambungan dengan sistem (halaman 19). Mendayakan fungsi Kawalan untuk HDMI pada TV. Untuk butiran, sila rujuk arahan pengendalian TV anda. Tunggu sekejap, kemudian cuba semula. Jika anda cabut palam, ia akan mengambil sedikit masa sebelum operasi boleh dilakukan. Tunggu untuk 15 saat atau lebih, kemudian cuba semula. Pastikan TV disambungkan kepada sistem yang menyokong fungsi Kawalan untuk HDMI. Jenis dan bilangan peranti yang boleh dikawal oleh fungsi Kawalan untuk HDMI dihadkan oleh standard HDMI CEC seperti berikut: Peranti rakaman (perakam Cakera Blu-ray, perakam DVD, dsb.): sehingga 3 peranti Peranti rakaman (Pemain Cakera Blu-ray, pemain DVD, dsb.): sehingga 3 peranti (sistem ini menggunakan salah satu daripadanya) Peranti berkaitan penala: sehingga 4 peranti Sistem audio (alat penerima/ headphone): sehingga 1 peranti (digunakan oleh sistem ini) Party Chain (Rantai Parti) Fungsi Party Chain tidak boleh diaktifkan. Periksa sambungan (halaman 64). Pastikan kabel audio disambungkan dengan betul. Fungsi Party Chain tidak beroperasi dengan betul. Matikan sistem. Kemudian, hidupkannya semula untuk mengaktifkan fungsi Party Chain. Menetap semula sistem Jika sistem masih tidak berfungsi dengan betul, tetapkan semula sistem kepada tetapan lalai kilang. 1 Cabut palam kord kuasa AC, kemudian pasangkannya semula. 2 Tekan untuk menghidupkan sistem. 3 Tekan OPTIONS. 4 Tekan / berulang kali untuk memilih SYSTEM, kemudian tekan. 5 Tekan / berulang kali untuk memilih RESET, kemudian tekan. 84 MY

85 6 Tekan / berulang kali untuk memilih YES, kemudian tekan. RESET muncul pada paparan. Selepas penetapan semula selesai, sistem akan but semula secara automatik. Tekan untuk menghidupkan sistem. Semua tetapan konfigurasi pengguna, seperti stesen radio pratetap dan Pemasa Tidur ditetapkan semula kepada tetapan lalai kilang. Mengembalikan tetapan menu persediaan kepada tetapan lalai Anda boleh kembalikan tetapan menu persediaan (kecuali untuk tetapan [PARENTAL CONTROL]) kepada tetapan lalai. 1 Tekan DVD SETUP. Menu persediaan muncul pada skrin TV. 2 Tekan / berulang kali untuk memilih [SYSTEM SETUP], kemudian tekan. 3 Tekan / berulang kali untuk memilih [RESET], kemudian tekan. 4 Tekan / berulang kali untuk memilih [YES], kemudian tekan. Ini mengambil masa beberapa saat untuk siap. Jangan tekan semasa menetap semula sistem. Fungsi Diagnosis Sendiri Apabila huruf/nombor muncul pada skrin TV atau paparan Apabila fungsi diagnosis sendiri diaktifkan untuk mencegah sistem daripada pincang tugas, satu nombor servis muncul. Nombor servis terdiri daripada huruf dan angka (contohnya, C 13 50). Lihat jadual berikut untuk mencari sebab dan tindakan pembetulan. 3 aksara Sebab dan tindakan pertama pembetulan bagi nombor servis C 13 Cakera kotor. Bersihkan cakera dengan kain lembut (halaman 87). C 31 Cakera tidak dimasukkan dengan betul. Matikan sistem, kemudian hidupkannya semula. Kemudian, masukkan semula cakera dengan betul. E XX (XX adalah nombor) Untuk mencegah pincang tugas, sistem hendaklah melaksanakan fungsi diagnosis sendiri. Hubungi pengedar Sony terdekat anda atau kemudahan perkhidmatan Sony tempatan yang dibenarkan dan berikan nombor servis 5 aksara. Contoh: E Maklumat Tambahan 85 MY

86 Mesej Salah satu mesej berikut mungkin muncul atau berkelip pada paparan sewaktu operasi. CANNOT PLAY Cakera yang tidak dapat dimain balik telah dimasukkan. DVD VIDEO dengan kod rantau yang tidak disokong telah dimasukkan. DATA ERROR Fail dicipta dalam format yang tidak disokong. Sambungan fail tidak sepadan dengan format fail. DEVICE ERROR Peranti USB tidak dapat dikenal pasti atau peranti yang tidak diketahui disambungkan. DEVICE FULL Memori peranti USB penuh. ERASE ERROR Gagal memadam fail atau folder audio dari peranti USB. FATAL ERROR Peranti USB dikeluarkan sewaktu operasi pemindahan atau pemadaman, dan mungkin telah rosak. FOLDER FULL Anda tidak dapat melakukan pemindahan ke peranti USB kerana bilangan folder telah mencapai maksimum. GUEST Sistem menjadi Party Guest apabila fungsi Party Chain diaktifkan oleh Party Host. GROUP Sistem telah menyertai Wireless Party Chain yang diaktifkan oleh Wireless Party Chain Host. HOST Sistem mengaktifkan fungsi Party Chain dan telah menjadi Party Host. M-ROOM Sistem mengaktifkan fungsi Wireless Party Chain dan telah menjadi Wireless Party Chain Host. NoDEVICE Tiada peranti USB disambungkan atau peranti yang tidak disokong telah disambungkan. NO DISC Tiada cakera dalam pemain. NO MUSIC Tiada fail audio yang disokong wujud dalam sumber main balik. NO SUPPORT Peranti USB yang tidak disokong telah disambungkan atau peranti USB disambungkan melalui hab USB. NO VIDEO Tiada fail video yang disokong wujud dalam sumber main balik. NOT USE Anda telah cuba melakukan operasi khas di bawah keadaan di mana operasi itu dilarang. OVER CURRENT Arus lebihan dari port (USB) telah dikesan. PROTECT Peranti USB terlindung tulis. 86 MY

87 PUSH STOP Anda telah cuba melakukan operasi yang boleh dilakukan hanya apabila main balik dihentikan. READING Sistem sedang membaca maklumat cakera atau peranti USB. Sesetengah operasi tidak tersedia. REC ERROR Pindahan tidak bermula, berhenti separuh jalan, atau sebaliknya, tidak dapat dilakukan. TRACK FULL Anda tidak dapat melakukan pemindahan ke peranti USB kerana bilangan fail telah mencapai maksimum. Langkah berjaga-jaga Semasa membawa unit Bagi mengelakkan kerosakan mekanisme cakera, lakukan tatacara berikut sebelum membawa unit. Gunakan kekunci pada panel sentuhan unit untuk melakukan operasi ini. 1 Tekan untuk menghidupkan sistem. 2 Sentuh FUNCTION berulang kali untuk memilih DVD/CD. 3 Keluarkan cakera. Sentuh untuk membuka dan menutup bekas cakera. Tunggu sehingga NO DISC muncul pada paparan. 4 Cabut palam kord kuasa AC. Perhatian mengenai cakera Sebelum memainkan, lap cakera dengan kain bersih dari tengah ke hujung. Jangan bersihkan cakera dengan pelarut, seperti pencair benzin, thinner, atau pencuci tersedia secara komersial atau semburan anti-statik yang dikhaskan untuk LP vinil. Jangan biarkan cakera terdedah kepada cahaya matahari terus atau sumber haba seperti titisan udara panas, atau jangan tinggalkannya di dalam kereta yang diparkir di tempat cahaya matahari terus. Mengenai keselamatan Nyahsambungkan kord kuasa AC sepenuhnya dari saluran keluar dinding (utama) jika ia tidak akan digunakan dalam tempoh masa berlanjutan. Apabila mencabut palam sistem, sentiasa pegang palam. Jangan tarik kord itu sendiri. Sekiranya sebarang objek pejal atau cecair memasuki sistem, cabut palam sistem dan pastikan ia diperiksa oleh kakitangan berkelayakan sebelum mengoperasikannya semula. Kord kuasa AC mesti ditukar hanya di kedai perkhidmatan yang berkelayakan. Mengenai peletakan Jangan letakkan sistem dalam kedudukan condong atau dalam lokasi yang sangat panas, sejuk, berhabuk, kotor atau lembap atau kurang pengalihan udara secukupnya, atau tertakluk kepada getaran, cahaya matahari terus atau cahaya terang. Berhati-hati semasa meletakkan sistem pada permukaan yang telah dirawat secara khusus (contohnya, dengan lilin, minyak, gilap) kerana ia boleh mengotorkan atau menyahwarnakan permukaan. Maklumat Tambahan 87 MY

88 88 MY Jika sistem dibawa secara terus dari lokasi sejuk ke panas atau diletakkan dalam bilik yang sangat lembap, kelembapan mungkin memeluwap pada kanta di dalam unit, dan menyebabkan sistem pincang tugas. Dalam situasi ini, keluarkan cakera, dan biarkan sistem dihidupkan selama kira-kira satu jam sehingga kelembapan menyejat. Mengenai pertambahan haba Pertambahan haba pada unit sewaktu operasi adalah biasa dan tidak menyebabkan kerisauan. Jangan sentuh kabinet jika ia telah digunakan secara berterusan pada kelantangan tinggi kerana kabinet mungkin telah menjadi panas. Jangan halang lubang pengalihan udara. Mengenai sistem pembesar suara Sistem pembesar suara terbina dalam tidak dilindungi secara magnetik, dan gambar pada set TV berhampiran mungkin menjadi herot-benyot secara magnetik. Dalam situasi ini, matikan TV, tunggu selama 15 hingga 30 minit, dan hidupkannya semula. Jika tiada perubahan, alihkan sistem jauh dari TV. NOTIS PENTING Awas: Jika anda biarkan imej video pegun atau imej paparan skrin dipaparkan pada TV anda untuk tempoh masa berlanjutan melalui sistem ini, anda berisiko merosakkan skrin TV anda. TV unjuran terutamanya terdedah kepada ini. Membersihkan kabinet Bersihkan sistem ini dengan kain lembut yang dilembapkan sedikit dengan larutan bahan cuci ringan. Jangan menggunakan apa-apa jenis pad lelas, serbuk penyental, atau bahan pelarut seperti pencair, benzin, atau alkohol. mengenai mengemas kini Sistem ini membenarkan anda mengemas kini perisian secara automatik apabila bersambung kepada Internet melalui rangkaian berwayar atau tanpa wayar. Dengan mengemas kini sistem, anda boleh menambah ciri baharu dan menggunakan sistem dengan lebih mudah dan selamat. Jika anda tidak ingin mengemas kini secara automatik, anda boleh menyahdayakan fungsi itu dengan menggunakan SongPal yang dipasang pada telefon pintar/iphone anda. Walau bagaimanapun, sistem boleh mengemas kini perisian secara automatik atas sebab keselamatan, biarpun fungsi ini dinyahdayakan. Anda boleh juga mengemas kini perisian menggunakan menu tetapan semasa fungsi ini dinyahdayakan. Lihat Mengemas kini perisian (halaman 72) untuk mendapatkan butiran. Anda tidak boleh menggunakan sistem semasa perisian sedang dikemas kini. Penafian mengenai perkhidmatan yang ditawarkan oleh pihak ketiga Perkhidmatan yang ditawarkan oleh pihak ketiga mungkin berubah, digantung atau ditamatkan tanpa notis terlebih dahulu. Sony tidak akan bertanggungjawab dalam situasi ini. Mengenai komunikasi BLUETOOTH Peranti BLUETOOTH harus digunakan di dalam jarak kira-kira 10 meter (jarak tidak terhalang) antara satu sama lain. Julat komunikasi yang berkesan mungkin menjadi lebih pendek di dalam keadaan berikut. Apabila manusia, objek logam, dinding atau halangan lain berada di antara peranti dengan sambungan BLUETOOTH Lokasi LAN wayarles dipasang Sekitar ketuhar gelombang mikro yang sedang digunakan Lokasi di mana gelombang elektromagnet yang lain dijanakan

89 Peranti BLUETOOTH dan kelengkapan LAN wayarles (IEEE b/g/n) menggunakan jalur frekuensi yang sama (2.4 GHz). Apabila menggunakan peranti BLUETOOTH anda berhampiran peranti dengan keupayaan LAN wayarles, gangguan elektromagnet boleh berlaku. Ini boleh mengakibatkan kadar pemindahan data yang lebih rendah, hingar atau ketidakupayaan untuk menyambung. Jika ini berlaku, cuba pemulihan yang berikut: Gunakan sistem ini sekurangkurangnya 10 meter dari kelengkapan LAN wayarles. Matikan kuasa kelengkapan LAN wayarles apabila menggunakan peranti BLUETOOTH anda di dalam jarak 10 meter. Gunakan sistem ini dan peranti BLUETOOTH sedekat mungkin antara satu sama lain. Gelombang radio yang dikeluarkan oleh sistem ini mungkin mengganggu operasi sesetengah peranti perubatan. Oleh sebab gangguan ini boleh menyebabkan pincang tugas, sentiasa matikan kuasa pada sistem ini dan peranti BLUETOOTH di lokasi yang berikut: Di hospital, di dalam kereta api, dalam kapal terbang, di stesen minyak, dan mana-mana tempat di mana gas mudah terbakar mungkin wujud Berhampiran pintu automatik atau penggera kebakaran Sistem ini menyokong fungsi keselamatan yang mematuhi spesifikasi BLUETOOTH untuk menjamin keselamatan sambungan semasa komunikasi menggunakan teknologi BLUETOOTH. Walau bagaimanapun, keselamatan ini mungkin tidak mencukupi bergantung pada kandungan tetapan dan faktor lain, maka sentiasalah berhati-hati ketika berkomunikasi menggunakan teknologi BLUETOOTH. Sony tidak boleh dipertanggungjawabkan dengan apa-apa cara pun atas ganti rugi atau kerugian lain akibat kebocoran maklumat semasa komunikasi menggunakan teknologi BLUETOOTH. Komunikasi BLUETOOTH tidak semestinya dijamin dengan semua peranti BLUETOOTH yang mempunyai profil yang sama dengan sistem ini. Peranti BLUETOOTH yang disambungkan dengan sistem ini mestilah mematuhi spesifikasi BLUETOOTH yang ditetapkan oleh Bluetooth SIG, Inc., dan mestilah disahkan mematuhinya. Namun begitu, walaupun apabila peranti mematuhi spesifikasi BLUETOOTH, mungkin terdapat kes yang mana ciri-ciri atau spesifikasi peranti BLUETOOTH menyebabkannya mustahil untuk menyambung, atau boleh mengakibatkan kaedah kawalan, paparan atau operasi yang berbeza. Hingar mungkin berlaku atau audio mungkin terputus bergantung kepada peranti BLUETOOTH yang disambungkan dengan sistem ini, persekitaran komunikasi, atau keadaan sekeliling. tentang Lesen Produk ini mengandungi perisian yang digunakan oleh Sony di bawah perjanjian pelesenan dengan pemilik hak ciptanya. Kami bertanggungjawab untuk mengumumkan kandungan perjanjian ini kepada pelanggan mengikut syarat oleh pemilik hak cipta untuk perisian tersebut. Sila akses URL yang berikut dan baca kandungan lesennya. Maklumat Tambahan 89 MY

90 Notis tentang perisian gunaan GNU GPL/LGPL Produk ini mengandungi perisian yang tertakluk kepada Lesen Orang Awam GNU (selepas ini dirujuk sebagai GPL ) atau Lesen Orang Awam Kecil GNU (selepas ini dirujuk sebagai LGPL ). Ini menetapkan bahawa pelanggan mempunyai hak untuk memperoleh, mengubah suai, dan mengedarkan semula kod sumber perisian tersebut mengikut terma GPL atau LGPL yang dibekalkan. Kod sumber untuk perisian yang disenaraikan di atas boleh didapati di Web. Untuk memuat turun, sila akses URL yang berikut kemudian pilih nama model MHC-V90DW. URL: Linux/ Harap maklum bahawa Sony tidak dapat menjawab atau memberi respons kepada mana-mana pertanyaan berhubung dengan kandungan kod sumber. Penafian mengenai perkhidmatan yang ditawarkan oleh pihak ketiga Perkhidmatan yang ditawarkan oleh pihak ketiga mungkin diubah, digantung, atau ditamatkan tanpa notis terlebih dahulu. Sony tidak memikul sebarang tanggungjawab dalam jenis situasi seperti ini. tentang kemas kini Jika anda menggunakan unit ini semasa disambungkan kepada Internet melalui rangkaian berwayar atau Wi-Fi, unit boleh mengemas kini kepada perisian yang terkini. Dengan mengemas kini perisian, ciri baharu akan ditambah yang akan membolehkan anda untuk mengalami penggunaan yang mudah dan stabil. Jika anda tidak ingin mengemas kini perisian secara automatik, anda boleh menyahdayakan fungsi itu menggunakan SongPal yang dipasang pada telefon pintar/iphone anda. Walau bagaimanapun, perisian boleh dikemas kini secara automatik untuk penggunaan yang stabil, dsb., meskipun anda menyahdayakan fungsi ini. Selain itu, jika anda melumpuhkan fungsi ini, anda masih boleh mengemas kini perisian secara manual. Untuk mendapatkan butiran tentang cara menetapkan dan mengoperasikan, rujuk Panduan Bantuan. Unit mungkin tidak beroperasi semasa mengemas kini. 90 MY

91 Spesifikasi Unit satelit (Sistem Pembesar Suara SS-V90DW) Sistem pembesar suara: Tweeter + Pembesar suara julat tengah Unit pembesar suara: Tweeter: 50 mm 4, jenis kon Julat tengah: 130 mm 4, jenis kon Kadar impedans: 8 ohm Unit subwufer (Penerima DVD SA-V90DW) Sistem pembesar suara: Subwufer, refleks bass Unit pembesar suara: 250 mm 2, jenis kon Kadar impedans: 8 ohm Input AUDIO/PARTY CHAIN IN (TV) L/R: Voltan 2 V, impedans 47 kilohm TV (ARC): Isyarat audio yang disokong: PCM Linear 2-saluran MIC1: Sensitiviti 1 mv, impedans 10 kilohm MIC2/GUITAR: Sensitiviti 1 mv, impedans 10 kilohm (Apabila mod gitar dimatikan.) Sensitiviti 200 mv, impedans 1 Megaohm (Apabila mod gitar dihidupkan.) Output AUDIO/PARTY CHAIN OUT L/R: Voltan 2 V, impedans 1 kilohm VIDEO OUT: Tahap output maksimum 1 Vp-p, tidak seimbang, Segerakkan impedans beban negatif 75 ohm HDMI OUT (TV): Isyarat audio yang disokong: PCM Linear 2-saluran (sehingga 48 khz), Dolby Digital Bahagian HDMI Penyambung: Jenis A (19 pin) Bahagian pemain cakera Sistem: Sistem cakera padat, audio digital dan video Sifat Diod Laser Tempoh Pancaran: Berterusan Output Laser*: Kurang daripada 44.6 μw * Output ini adalah ukuran nilai pada jarak 200 mm dari permukaan kanta objektif pada Blok Pengambilan Optik dengan apertur 7 mm. Respons frekuensi: 20 Hz 20 khz Format sistem warna video: Model Amerika Latin: NTSC Model-model lain: NTSC dan PAL Bahagian USB Peranti USB yang disokong: Kelas Penyimpanan Massa Arus maksimum: 1 A Port (USB): Jenis A Maklumat Tambahan 91 MY

92 Bahagian penala FM Stereo FM, FM penala superheterodin Antena: Antena utama FM Julat penalaan: 87.5 MHz MHz (50 khz langkah) Bahagian BLUETOOTH Sistem komunikasi: Standard BLUETOOTH versi 4.2 Output: Kuasa Standard BLUETOOTH Kelas 1 Julat maksimum komunikasi: Garis penglihatan lebih kurang 30 m* 1 Jalur frekuensi: Jalur 2.4 GHz ( GHz GHz) Kaedah modulasi: FHSS (Loncat Frekuensi Spektrum Rebak) Profil BLUETOOTH serasi* 2 : A2DP (Profil Pengagihan Audio Lanjutan) AVRCP (Profil Kawalan Jauh Audio Video) SPP (Profil Port Siri) Codec yang disokong: SBC (Codec Sub Jalur) AAC (Pengekodan Audio Lanjutan) LDAC * 1 Julat sebenar akan berbeza bergantung pada faktor seperti halangan di antara peranti, medan magnet di sekitar ketuhar gelombang mikro, elektrik statik, sensitiviti penerimaan, prestasi antena, sistem operasi, aplikasi perisian, dsb. * 2 Profil standard BLUETOOTH menunjukkan tujuan komunikasi BLUETOOTH di antara peranti. Bahagian rangkaian Ethernet LAN 100BASE-TX LAN wayarles Standard serasi: IEEE a/b/g/n Keselamatan: WPA/WPA2-PSK, WEP Frekuensi radio: 2.4 GHz, 5 GHz Format audio yang disokong Kadar bit yang disokong dan frekuensi persampelan: MP3: 16/22.05/24/32/44.1/48 khz, 16 kbps 320 kbps (CBR/VBR) AAC: 16/22.05/24/32/44.1/48/88.2/ 96 khz, 16 kbps 320 kbps (CBR/ VBR) WMA: 32/44.1/48 khz, 16 kbps 320 kbps (CBR/VBR) WAV: 16/22.05/24/32/44.1/48/88.2/ 96/176.4/192 khz (16/24 bit) AIFF: 32/44.1/48/88.2/96/176.4/ 192 khz (16/24 bit) FLAC: 16/22.05/24/32/44.1/48/88.2/ 96/176.4/192 khz (16/24 bit) ALAC: 16/22.05/24/32/44.1/48/88.2/ 96/176.4/192 khz (16/24 bit) DSD (DSF/DFF): 2.8 MHz (1 bit) 92 MY

93 Format video yang disokong Xvid: Codec video: Xvid video Kadar bit: Mbps (MAKSIMUM) Resolusi/Kadar bingkai: , 30 fps , 25 fps (kecuali model Amerika Latin) Codec audio: MP3 MPEG4: Format fail: Format Fail MP4 Codec video: MPEG4 Profil Ringkas (AVC tidak serasi.) Kadar bit: 4 Mbps Resolusi/Kadar bingkai: , 30 fps , 25 fps (kecuali model Amerika Latin) Codec audio: AAC-LC (HE-AAC tidak serasi.) DRM: Tidak serasi Jisim (Anggaran): Unit yang dipasang: 50.5 kg Unit satelit: 13.5 kg Unit subwufer: 37 kg * Penggunaan kuasa sistem ini akan kurang daripada 0.5 W apabila tiada sambungan HDMI dan NW STBY ditetapkan ke OFF. Reka bentuk dan spesifikasi tertakluk kepada perubahan tanpa notis. Umum Keperluan kuasa: AC 120 V 240 V, 50/60 Hz Penggunaan kuasa: 320 W Penggunaan kuasa (pada mod Simpan Kuasa): 0.5 W (Apabila NW STBY ditetapkan ke OFF dan [CONTROL FOR HDMI] ditetapkan ke [OFF].) 3 W* (Apabila NW STBY ditetapkan ke ON dan [CONTROL FOR HDMI] ditetapkan ke [ON].) Dimensi (L/T/D) (Anggaran): Unit yang dipasang: 532 mm 1,706 mm 494 mm Unit satelit: 429 mm 830 mm 344 mm Unit subwufer: 532 mm 1,080 mm 494 mm Maklumat Tambahan 93 MY

94 Senarai kod bahasa Ejaan bahasa mematuhi piawaian ISO 639:1988 (E/F). Kod Bahasa Kod Bahasa Kod Bahasa Kod Bahasa 1027 Afar 1186 Scots Gaelic 1350 Malayalam 1513 Siswati 1028 Abkhazian 1194 Galician 1352 Mongolian 1514 Sesotho 1032 Afrikaans 1196 Guarani 1353 Moldavian 1515 Sundanese 1039 Amharic 1203 Gujarati 1356 Marathi 1516 Swedish 1044 Arabic 1209 Hausa 1357 Malay 1517 Swahili 1045 Assamese 1217 Hindi 1358 Maltese 1521 Tamil 1051 Aymara 1226 Croatian 1363 Burmese 1525 Telugu 1052 Azerbaijani 1229 Hungarian 1365 Nauru 1527 Tajik 1053 Bashkir 1233 Armenian 1369 Nepali 1528 Thai 1057 Byelorussian 1235 Interlingua 1376 Dutch 1529 Tigrinya 1059 Bulgarian 1239 Interlingue 1379 Norwegian 1531 Turkmen 1060 Bihari 1245 Inupiak 1393 Occitan 1532 Tagalog 1061 Bislama 1248 Indonesian 1403 (Afan) Oromo 1534 Setswana 1066 Bengali; Bangla 1253 Icelandic 1408 Oriya 1535 Tonga 1067 Tibetan 1254 Italian 1417 Punjabi 1538 Turkish 1070 Breton 1257 Hebrew 1428 Polish 1539 Tsonga 1079 Catalan 1261 Japanese 1435 Pashto; Pushto 1540 Tatar 1093 Corsican 1269 Yiddish 1436 Portuguese 1543 Twi 1097 Czech 1283 Javanese 1463 Quechua 1557 Ukrainian 1103 Welsh 1287 Georgian 1481 Rhaeto-Romance 1564 Urdu 1105 Danish 1297 Kazakh 1482 Kirundi 1572 Uzbek 1109 German 1298 Greenlandic 1483 Romanian 1581 Vietnamese 1130 Bhutani 1299 Cambodian 1489 Russian 1587 Volapük 1142 Greek 1300 Kannada 1491 Kinyarwanda 1613 Wolof 1144 English 1301 Korean 1495 Sanskrit 1632 Xhosa 1145 Esperanto 1305 Kashmiri 1498 Sindhi 1665 Yoruba 1149 Spanish 1307 Kurdish 1501 Sangho 1684 Chinese 1150 Estonian 1311 Kirghiz 1502 Serbo-Croatian 1697 Zulu 1151 Basque 1313 Latin 1503 Singhalese 1703 Tidak dinyatakan 1157 Persian 1326 Lingala 1505 Slovak 1165 Finnish 1327 Laothian 1506 Slovenian 1166 Fiji 1332 Lithuanian 1507 Samoan 1171 Faroese 1334 Latvian; Lettish 1508 Shona 1174 French 1345 Malagasy 1509 Somali 1181 Frisian 1347 Maori 1511 Albanian 1183 Irish 1349 Macedonian 1512 Serbian 94 MY

95 Senarai kod kawasan Kawalan Ibu Bapa Kod Kawasan Kod Kawasan Kod Kawasan Kod Kawasan 2044 Argentina 2165 Finland 2362 Mexico 2149 Sepanyol 2047 Australia 2174 Perancis 2376 Belanda 2499 Sweden 2046 Austria 2109 Jerman 2390 New Zealand 2086 Switzerland 2057 Belgium 2248 India 2379 Norway 2528 Thailand 2070 Brazil 2238 Indonesia 2427 Pakistan 2184 United Kingdom 2079 Kanada 2254 Itali 2424 Filipina 2090 Chile 2276 Jepun 2436 Portugal 2092 China 2304 Korea 2489 Rusia 2115 Denmark 2363 Malaysia 2501 Singapura Maklumat Tambahan 95 MY

96 2017 Sony Corporation Printed in Malaysia (1)
