1 )مقاله پژوهشی( ارزیابی روش تصویربرداری حرارتی در جهت تشخیص و گریدینگ واریکوسل به کمک ویژگی های تبدیل موجک حسین قیومی زاده 1* مصطفی دانائیان 1 فرشاد نامداری 2 بیژن رضاخانیها 2 محسن مشایخی 3 5 -استادیار گروه مهندسی برق. 3 -استادیار گروه اورولوژی. 2 -دکترای فیزیک هسته ای. 5 -گروه مهندسی برق دانشگاه ولی عصر)عج( رفسنجان ایران. 3 -گروه اورولوژی دانشگاه تهران ایران. علوم پزشکی آجا 2 -گروه فیزیک دانشگاه حکیم سبزواری سبزوار ایران. * نویسندۀ مسؤول: حسین قیومی زاده گروه مهندسی برق دانشگاه ولی عصر)عج( رفسنجان ایران. چکیده زمینه و هدف: واریکوسل اتساع و پیچخوردگی غیرطبیعی شبکه وریدی )سیاهرگی( باالی بیضهها است. الگو توزیع حرارتی غیرطبیعی را میتوان در کیسه بیضه توسط تصویربرداری حرارتی تشخیص داد. تصویربرداری حرارتی روشی از راه دور بدون تماس و غیرتهاجمی است. روش بررسی: مطالعه حاضر از نوع توصیفی تحلیلی است. با استفاده از دوربین مادون قرمز غیرتماسیL SDS Hotfind و عکسبرداری از تعداد 50 نفر از بیماران ارجا شده به بیمارستان 505 ارتش)آجا( که مبتال به واریکوسل بودند قابلیتهای روش ترموگرافی جهت تشخیص واریکوسل مورد ارزیابی قرار گرفت. جهت ارزیابی و تشخیص واریکوسل بر روی تصاویر حرارتی از تکنیک عدم تقارن حرارتی و تبدیل موجک هار استفاده شده است. متغیرهای مورد مطالعه در تحقیق شامل سن تاهل مصرف دخانیات و دما )کیسه بیضه شبکه وریدی )pampiniform است. یافتهها: در دو حالت به کمک توزیع دما امکان شناسایی واریکوسل با استفاده از دوربین حرارتی وجود دارد. یکی عدم تقارن حرارتی و افزایش دما در شبکهی وریدی pampiniform و دیگری اختالف در ویژگیهای بدست امده از تبدیل موجک هار در افراد سالم و واریکوسلدار است. اختالف دمای شبکه وریدی pampiniform حدودا باالی 0/5 درجه سانتیگراد در افراد واریکوسل دار مشهود میباشد. در صورتی که شاخص فقط تشخیص واریکوسل باشد با توجه به گلد استاندارد بودن سونوگرافی داپلر میزان حساسیت روش ترموگرافی برابر با % 00 و ویژگی 88/32 % میباشد. نتیجهگیری: نتایج حاصل از این پژوهش حاکی از مناسب بودن روش ترموگرافی در جهت تشخیص واریکوسل به عنوان یک روش مکمل است. همچنین ترموگرافی بیضه را میتوان در جهت غربالگری اولیه و سریع در حجم نمونه باال در اماکنی مانند سربازخانهها و مناطقی که امکان استفاده و حضور دستگاه های سونوگرافی نمی باشد استفاده نمود. واژههای کلیدی: ترموگرافی واریکوسل تبدیل موجک. تلفن: h.ghayoumizadeh@gmail.com دریافت مقاله: 9316/8/72 دریافت مقالۀ اصالحشده: 9316/99/3 اعالم قبولی: 9316/99/4

2 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 27 مقدمه واریکوسل اتساع و پیچ خوردگی غیرطبیعی شبکه وریدی )سیاهرگی( باالی بیضهها است. شیوع آن زیر 50 سال نادر است ولی در بالغین جوان 55 و در مردان نابارور 30 تا %10 میباشد) 5 (. در کسانی که با ناباروری ثانویه مراجعه مینمایند یعنی قبال بچهدار شدهاند شیوع آن به %00 میرسد )3(. %00 موارد طرف چپ و در %50 موارد دو طرفه است) 2 (. علت این پدیده طوالنیتر بودن ورید تخلیهکننده خون بیضه چپ به ورید کلیوی و همچنین زاویه عمودیتر آن نسبت به سمت راست میباشد. یکی از عمدهترین تئوریهای توجیه کننده پاتوفیزیولوژی واریکوسل تئوری افزایش دمای بیضه است )1(. آنچکه مسلم است این میباشد که اتیولوژی افزایش درجه حرارت در حالت ایستاده و مانور والسالوا مورد سوال است )5(. الگوهای حرارتی غیرطبیعی را میتوان به راحتی توسط تصویر برداری حرارتی تشخیص داد. یافتهه یا اندازهگیری یافتهه یا حرارتی برای بالینی طور به ارزیا یب در ک یل همبستگی با مقایسه امکان سایر پذیر است. اگر چه روشی غیراختصاصی است و گاهی به شدت بر پس زمینه و محیط اطراف بستگی دارد ولی دالیل متعددی وجود دارد که سبب شده است تصویر برداری حرارتی کند. پیدا پزشکی پذیرش جامعه میان در گستردهای اول از همه اینکه تصویربرداری حرارتی از راه دور بدون تماس و روشی غیرتهاجمی است) 9 (. مدت زمان عکس برداری بسیار کوتاه است بزرگی از منطقه بر نظارت همزمان طور بنابراین به جمعیت امکان پذیر است. تفسیر رنگ های ترموگرام آسان و سریع میباشد. عالوه بر این این روش فقط تابش های طبیعی ناشی از سطح پوست را ثبت می کند و هیچ اثری از اشعه های مضر وجود ندارد. بنابراین برای استفاده طوالنی مدت و مکرر آن را مناسب کرده است. در نهایت تصویربرداری حرارتی یک روش بالدرنگ میباشد که قادر است درجه حرارت را نظارت نماید. در کیفیت مایع م ین تحقیقات صورت گرفته تغییرات دینامیکی اثرات محیطی بر در گاو با استفاده از ترموگرافی مادون قرمز مورد بررسی قرار گرفت. در روش ارایه شده دمای متوسط روزانه و متوسط رطوبت نسبی بیضهها مورد ارزیابی قرار گرفت. طبق یافتههای آنها ترموگرافی مادون قرمز میتواند برای ارزیا یب و پیامدهای آن بر جنبهه یا گرادیان دمای بیضه جسمی و کمی اسپرم مورد استفاده قرار گیرد )0(. محققان به تشخیص واریکوسل با استفاده از ارزیابی ترموگرافی اسکروتال و مقایسه نتایج با معاینه فیزیکی و اولتراسوند/داپلر بر روی 53 بیمار پرداختند.)8( نتایج آنها نشان داد که در تمام بیماران اختالف دمای ناحیه پیچ درپیچ شبکه پمپی نی فرم باالتر از 0/9 درجه سانتیگراد میباشد. طبق فرضیه محققین ترموگرافی دیجیتال مادون قرمز اسکروتوم یک تشخیص غیر تهاجمی و هدف است ما فرض می کنیم باشد) 0 (. که میتواند پایهای تشخیص برای واریکوسل همچنین اثبات شده است که ترموگرافی اسکروتوم روش تشخیصی سودمندی برای واریکوسل خفیف است و برای دورهی پس از عمل جراحی روش مناسبی است) 50 (. موفقیت آمیز جهت همچنین به عنوان یک روش follow-up.)52-55( به کار رفته است یکی از اصول و روشهای اولیه جهت آنالیز تصاویر حرارتی تکنیک عدم تقارن میباشد. نویسندگان در )51( تجزیه و تحلیل عدم تقارن را بر اساس تغییر درجه حرارت بر مبنای و skewness تصویر و منطقه مورد بررسی انجام دادند. kurtosis در حال حاضر طبق بررسیهای به عمل آمده در سایر کشورها مشخص شده است که سیستمهای تصویربرداری ترموگرافی در تشخیص سالمتی و یا بیماری فرد با مد نظرگرفتن جوابهای صحیح تشخیصی مناسب و در

3 23 حسین قیومی زاده و همکاران مقابل تعداد معدودی پاسخ های مثبت و یا منفی کاذب حاصله نه به عنوان یک روش کامل دقیق و مطلق بلکه به صورت تکمیلی در کنار سایر روش ها دقت مناسبی خواهند داشت) (. یکی از فرضیههای تحقیق این است که واریکوسل مخصوصا با گریدینگ باال منجر به افزایش دمای شبکه وریدی )سیاهرگی( باالی بیضهها خواهد شد. همچنین فرضیه دیگر این است که واریکوسل منجر به عدم تقارن حرارتی در بیضه سمت چپ و راست در تصاویر ترموگرافی می گردد. با عنایت به آنچه که ذکر شد حال مساله اصلی این تحقیق آن است که چه روشی مناسب برای بررسی این فرضیه می باشد. برای پاسخ به این فرضیه از تکنیک عدم تقارن حرارتی و ویژگی های تبدیل موجک استفاده شده است. با توجه به موضوع انتخاب شده برای پژوهش نتایج این تحقیق میتواند برای متخصصان اورولوژیست و همچنین دست اندرکاران سربازخانه ها که طیف بیشتری از بیماران واریکوسل را شامل میشوند مفید خواهد بود. بر این اساس فرضیه های پژوهش به این ترتیب شکل میگیرد. روش بررسی روش پژوهش حاضر از نوع توصیفی تحلیلی بود. به این منظور 50 نمونه بر اساس پیشینه مطالعات و منبع مربوطه )8( از مراجعه کنندگان گریدهای مختلف واریکویسل به بیمارستان 505 ارتش در نظر گرفته شد. ابتدا توسط پزشک متخصص از بیماران آزمایش بالینی و سونوگرافی/داپلر انجام گردید سپس عکس ترموگرافی از بیمار گرفته شد. در بررسی حاضر جهت انجام ترموگرافی از دستگاه دمانگاری با دوربین مادون قرمز غیرتماسی SDS Hotfind L استفاده شده است. این سیستم دارای وضوح تصویر پیکسل در در هر تصویر و مینیمم اختالف وضوح دمایی 0/05 درجه سانتیگراد میباشد. برای تجزیه و تحلیل و ارایه تصاویر از نرم افزار SatIrWizard استفاده شده است. برای انجام ترموگرافی بیمار در فاصله مشخصی حدودا 20 سانتی متری نسبت به دوربین حرارتی مادون قرمز قرار گرفته و امواج ساتع شده از بدن وی که در محدوده طول موج های 0/0 تا 0/0 میکرومتر قرار دارند پس از عبور از یک عدسی متمرکز کننده که به منزله یک فیلتر عمل مینماید به سیستم پردازشگر کامپیوتری تصویر ارسال شده و پس از تعیین موقعیت مکانی و با توجه به طول موج دریافتی دمای هر نقطه از بدن به صورت یک رنگ مشخصی بر روی صفحه نمایش تصویر نمایان میشود. دقت آشکارسازی تابشهای نشری از سطح پوست به میزان مهارت پزشک متخصص در خواندن تصویر ترموگرافی و مهارت اپراتور در تعیین پنجره دید. مقیاس رنگ انتخابی و فاصله بیمار از دستگاه وابسته است. متغیرهای مورد مطالعه در تحقیق شامل سن تاهل مصرف دخانیات و دما )کیسه بیضه شبکه وریدی )pampiniform است. مشخصات دموگرافیک بیماران در جدول 5 نمایش داده شده است. از تعداد موارد مورد بررسی 25 نفر بیماری ه یا مربوط به بیضه داشتند. نتایج حاصل از سونوگرافی آنها در جدول 3 نشان داده شده است. قبل از انجام تصویربرداری حرارتی مواردی از جمله: شرایط تصویربرداری دمای اتاق راحتی بیمار در فضای اتاق و امثال این موارد که همگی در ارایه پاسخ صحیح یا کاذب آزمایش ترموگرافی میتوانند موثر باشند مورد ارزیابی قرار گرفتند. سپس بیمار در حالت ایستاده و با برهنه کردن پوشش پایینی بدن مقابل خود به صورت مستقیم مقابل دوربین قرار گرفته است. سپس از بیمار خواسته شده است که با دستانش نوک آلت تناسلی خود را به سمت باال نگه دارد به طوریکه پاهای بیماران کشیده و بیضه ها آزادانه آویزان بودند و سر آلت تناسلی مقابل دیوارهی شکمی نگه داشته شده

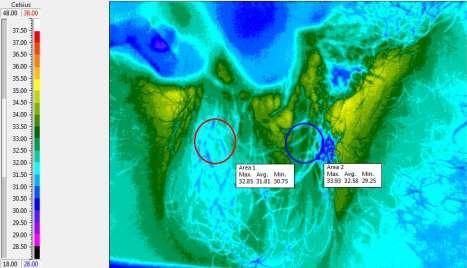

4 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 24 در نهایت بود. اپراتور مربوطه از ناحیه بیضه بیمار عکس ترموگرافی تهیه مینمود. افزایش دمای اسکروتوم به عنوان دلیل اصلی اختالل منی در مبتالیان به واریکوسل در نظر گرفته میشود. زیر نظر گرفتن دمای کیسهی بیضه بخشی از ارزیابی تشخیصی واریکوسل است. در ترموگرافی دیجیتال مادون قرمز از اسکروتوم از دوربین های مادون قرمز بسیار حساسی برای ردیابی و اندازهگیری دمای منطقهی اسکروتوم استفاده میشود) 58 (. نمونهای از تصویر حرارتی از بیماری با درجه 3 واریکوسل در تصویر 5 قابل مشاهده است. برای ارزیابی حرارت موجود در تصاویر حرارتی که به صورت پیکسل های دمایی میباشد دو راهکار در نظر گرفته شده است که یک مورد ارزیابی عدم تقارن حرارتی می-باشد که در این روش شبکه وریدی pampiniform به صورت تقارن بودن حرارتی مورد بررسی قرار میگیرد و دیگری ارایه مدلی بر اساس تبدیل موجک هار است که هر دو روش جهت تشخیص نهایی و تکمیل کننده یکدیگر مفید خواهند بود. موضوع حذف نویز یکی از موضوعات نسبتا پیچیده و مهمی است که اهمیت آنها را در پردازشهای سیگنالی و تحلیلهای سیستمی نمیتوان نادیده گرفت. متخصصین حوزه تجزیه و تحلیل سیگنالها و سیستمها در راستای حذف نویز فیلترها و روشهای تبدیلی و نگاشتی متفاوتی را مورد بررسی قرار دادهاند و همواره در راستای بهبود کارکرد این فیلترها و روشها مطالعات مختلفی را انجام دادهاند. همچنین افراد زیادی با استفاده از نمونههای واقعی و در انواع حوزهها به سنجش کارکرد و یافتن نقاط ضعف و قوت هر یک از این روشها در پاکسازی دادهها سیگنالها و سیستمها از نویزهای احتمالی پرداختهاند و سعی بر آن داشتهاند تا نتایجی هرچه بهینهتر و دقیقتر را به دست آورند. یکی از روشهای جدیدی که در چند دهه اخیر روز با به روز از اهمیت بیشتری برخوردار شده است روش تبدیالت موجکی است. ویژگی استثنایی این روش این است که تجزیه و تحلیل موجکی دو حوزه زمان و فرکانس را با هم ترکیب میکند یک حوزه استفاده از موجکها این است که از آنها به عنوان یک ابزار پیش پردازش برای هموارسازی استفاده شود) 50 (. با استفاده از موجک هار سیگنال به یک سیگنال اصلی به نام approximationکه آن را با نمایش ai di میدهند و سیگنالهای جزئی تری به نام detailsکه نمایش داده میشوند تجزیه میشود که میتوان در هر مرحله تجزیه ai را دوباره با استفاده از موجک هار تجزیه کرد تا به جزئیات بیشتری دست یافت که an مجموع میکند)شکل 3(. و diها دوباره همان سیگنال اصلی را ایجاد ایدهای که برای استفاده از تبدیل موجک هار جهت بررسی تصاویر حرارتی ارایه شده است این است که در راستای عمودی بیضه خطوط حرارتی از پیکسل های دمایی در سمت چپ و راست بیضه ترسیم شود سپس به صورت یک سیگنال ممتد به آن دیده شود اکنون تبدیالت موجک هار بر روی آن پیاده سازی گردد. تصویر سیگنال حاصل شده در شکل مشاهده میباشد. قابل 2 اکنون تبدیالت موجک هار تا 2 مرحله بر روی سیگنال اعمال می گردد که در شکل 1 و 5 میتوان شکل تجزیه شده را در فرد سالم و بیمار مشاهده کرد. اگر اختالف سطح پیک های موجود در d1, d2, d3 مربوط به فرد واریکوسلی را مشاهده نماییم متوجه خواهیم شد که این اختالفات نسبت به فرد سالم بیشتر میباشد. مورد بعدی که عالوه بر ویژگیهای که از تبدیل موجک به دست آمده است عدم تقارن حرارتی نیز مورد بررسی قرار گرفت. همانطور که گفته شد در این تحقیق پس از دریافت و ثبت شرح حال بیمار نتایج حاصل از معاینات کلینیکی و استفاده از نظر پزشک

5 27 حسین قیومی زاده و همکاران متخصص در زمینه اورولوژی کلیشه تصاویر ترموگرافی توسط متخصصین مربوطه هریک به طور جداگانه مورد بررسی واقع شد و نتایج هر یک از تصاویر با نظر پزشک مربوطه مورد قیاس واقع گردید. براساس نتایج مطالعات گذشته میزان دمای سمت راست و چپ شبکهی وریدی پیچدرپیچ و بیضهها نقاط مورد توجه هستند. از آنالیز تصویری این نقاط نمونهی الگوی ترموگرافیک )دماسنجی( به دست میآید )8(. دمای نرمال یکنواخت دو طرف اسکروتوم عادی تلقی میشود. از نظر ترموگرافیکی واریسکوسل افزایش دمای یک منطقه است که با دو الگوی عمده تشخیص داده میشود) 30 (. نمونهای از تصویرحرارتی گرفته شده از بیمار در شکل 9 نشان داده شده است. همانطور که به وضوح در تصویر قابل مشاهده میباشد الگوی حرارتی در دو طرف اسکتروم به صورت یکنواخت و عادی میباشد. که با نظر پزشک مربوطه مطابقت دارد و نشان از عدم واریکوسل میباشد. اولین الگو با توزیع دمایی نامتقارن در شبکهی وریدی pampiniform کیسهی بیضه که منحصرا قسمت باالی بیضهی درگیر شده را تحت تأثیر قرار می دهد توصیف میشود. نمونه ای از این الگو که در نتایج به دست آمده است در شکل 0 قابل مشاهده است. همانطورکه قابل مالحظه است الگوی نامتقارن حرارتی به وضوح در ناحیه شبکه وردیدی pampiniform در باالی بیضهها در سمت راست و چپ مشاهده می- گردد. دومین الگو توزیع دمایی نامتقارن در شبکهی وریدی pampiniform است که به سوی بیضهی همان سمت کشیده شده یا هیپرترمی)گرمازدگی( کل بیضه را شامل میشود. هیپرترمی دوطرفهی کامل کیسه- ی بیضه نادر اما نشانهی قطعی واریکوسل است. همانگونه که نشان داده شد. موضعیابی و گستردگی ناحیهی هیپرترمی در تفسیر ترموگرافیک بسیار مهم است. نمونه ای از این الگو در تصویر شکل 8 آورده شده است. به طوریکه قابل مشاهده میباشد افزایش حرارت عالوه بر شبکه وریدی pampiniform در ناحیه خود کیسه بیضه نیز شامل میشود. جدول 5: مشخصات دموگرافیک بیماران مراجعه کننده مجرد متاهل مصرف عدم مصرف متغیر سن )سال( تاهل مصرف دخانیات جدول : 3 اختالالت بیضه در سونوگرافی اسکروتوم در 25 نفر از بیماران مورد ارزیابی (%) تعداد نمونه ها 30(66.7) 2(4.45) 2(4.45) 1(2.22) خصوصیات Left varicocele Epididymal cyst Right varicocele Unilateral testicular cyst

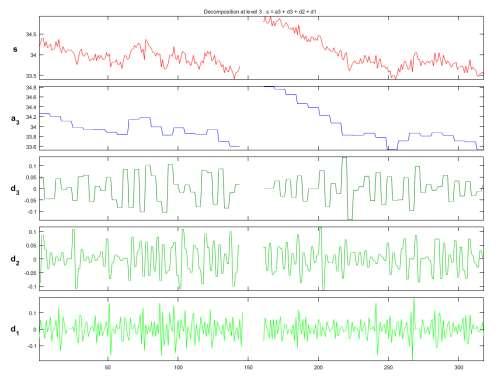

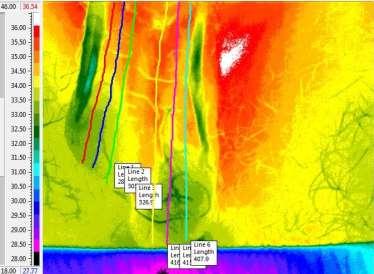

6 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 26 شکل 9: تصویرترموگرافی از بیمار واریکوسل با درجه 7 a =سیگنال n+d 1+d 2+ +d n اصلی شکل 7 : تجزیه درخت موجک بر حسب سیگنال اصلی شکل 3: ایجاد خطوط حرارتی به موازات آلت تناسلی در دو طرف بیضه

7 22 حسین قیومی زاده و همکاران شکل 4: شاخص تپیکس تجزیه شده توسط روش تبدیالت موجک هار طی 3 مرحله فرآیند تجزیه شدن برای فردی با واریکوسل گرید 3 شکل 7: شاخص تپیکس تجزیه شده توسط روش تبدیالت موجک هار طی 3 مرحله فرآیند تجزیه شدن برای فردی سالم

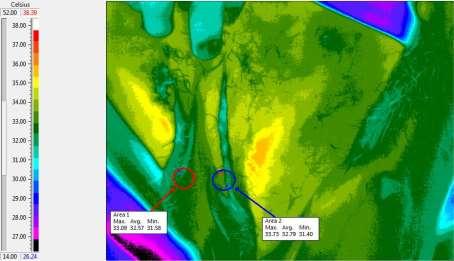

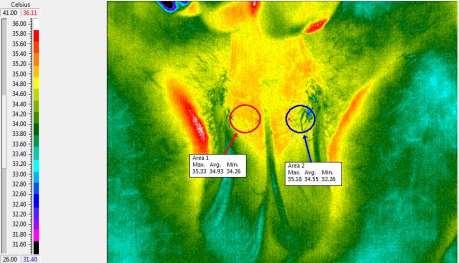

8 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 28 شکل 6: تصویر ترموگرافی از بیضه فرد سالم. شکل 2: الگوی نامتفارن حرارتی در ناحیه باالی بیضه در تصویر ترموگرافی از بیضه بیماری که دارای گرید 7 واریکوسل است

9 21 حسین قیومی زاده و همکاران شکل 8: الگوی نامتفارن حرارتی در ناحیه pampiniform و خود کیسه بیضه در تصویر ترموگرافی دارای گرید 3 واریکوسل است از بیضه بیماری که یافته ها ویژگیهای به دست امده از نتایج تصویر حرارتی با استفاده از ویژگیهای تبدیل موجک هار در جدول 2 آورده شده است. همانطور که از جدول مشخص می باشد در بیماران واریکوسل میانگین سطح پیک ها نسبت به افراد سالم باالتر میباشد. دمای نواحی مربوط به شبکه pampiniform کیسه بیضه و ران در جدول 1 در نمونه ای از بیمار ارایه شده است. در جدول L بیانگر چپ R بیانگر راست P بیانگر شبکه TH pampiniform بیانگر دمای ران و Δ بیانگر اختالف دمای اندازهگیری شده میباشد. با توجه به پایگاه اطالعاتی که از بیماران جمع آوری شده است اختالف دمای تقریبی در بیماران واریکوسل با توجه به گرید آنها در جدول 5 آورده شده است. همانطور که مشخص است با افزایش گرید واریکوسل اختالف دما در شبکه افزایش می یابد. قابل ذکر است این به روابط پیچیده بستگی مبادله حرارتی pampiniform دمای بین پوست بافت پوست بافت داخلی عروق محلی و فعالیت متابولیک دارد. نتایج به دست آمده از روش اولتراسوند با روش- ه یا تصویربرداری حرارتی مقایسه شد. نتایج حاصل از سونوگرافی بیضه بیماران در جدول 9 با توجه به درجه واریکوسل آنها نشان داده شده است. همچنین توابع تشخیصی ترموگرافی با توجه به الگوهای ارائه شده در این مقاله مورد بررسی قرار گرفت. الزم به ذکر است که از 50 مورد تصویربرداری 5 نفر از موارد با توجه به توده کیستیکی که داشتند از مطالعه خارج شدند. در صورتی که شاخص فقط تشخیص واریکوسل باشد با توجه به گلد استاندارد بودن سونوگرافی داپلر میزان حساسیت روش ترموگرافی برابر با %00 و ویژگی 88/32% میباشد. قابل توجه است که ترموگرافی تنها قادر به ارائه تغییرات دما از سطح پوست است. با توجه به مدلهای حرارتی مورد بررسی در این مقاله نتایج حاصل از مطالعه این الگوها را میتوان در جدول 0 مشاهده کرد.

10 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 88 جدول 2 : ویژگی های به دست امده از تبدیل موجک هار در فرد سالم و واریکوسل سالم 0/3±0/5 0/3±0/05 0/3±0/05 واریکوسل 0/1±0/5 0/5±0/5 0/1±0/5 ویژگیهای تبدیل موجک هار میانگین سطح پیک D1 میانگین سطح پیک D2 میانگین سطح پیک D3 جدول 1: دمای اندازه گیری شده )سانتیگراد( توسط دوربین حرارتی در نواحی مختلف LP دما RP LT RT LTH RTH ΔLPRP ΔLPLTH ΔRPLTH 21/55 میانگین 23/32 22/10 23/33 22/5 22/55 5/03 5/58 0/05 21/55 میانه 23/23 22/95 23/33 22/5 22/35 5/82 5/12 0/55 0/01 انحراف معیار 0/95 5/35 0/55 0/80 0/53 0/00 0/0 0/20 22/50 مینیمم 25/50 25/30 25/20 22/20 23/30 3 0/50 5/50 29/00 ماکزیمم 22/50 25/55 22/30 21/88 21/10 2/5 3/25 0/18 جدول 5: تفاوت تقریبی دمای میان بیماران مبتال به واریکوسل مورد سالم گرید I گرید II گرید III اختالف دما در شبکه وریدی Pampiniform ΔT<.5 0.5<ΔT< <ΔT<1 1<ΔT جدول 9: مقایسه نتایج بین تشخیص ترموگرافی و سونوگرافی در واریکوسل برحسب گریدینگ Grade no (%) I II III No) healthy( Total ultrasonography Thermography detection جدول 0: شناسایی افراد تنها با کمک الگوهای حرارتی پیشنهاد شده صرف نظر از اختالف درجه حرارت در پیشنهادی طرح ه یا مدل الگوی پیشنهادی تعداد افراد شناسایی شده الگوی سالم 22 Grade I of thermal pattern 5 Grade II of thermal pattern 7 Grade III of thermal pattern 5

11 89 حسین قیومی زاده و همکاران بحث در حال حاضر تکیه گاه اصلی جهت تشخیص واریکوسل معاینه فیزیکی و سونوگرافی/ داپلر رنگی میباشد) 8 (. معاینه فیزیکی ذهنی است و عالوه بر آن نمیتواند در تشخیص واریکوسل کوچک تحت و بالینی به تنهایی کافی باشد )52(. از معایب سونوگرافی- /داپلر میتوان به تجربه بالینی فرد انجام دهنده و شخص مفسر اشاره نمود. عالوه بر اینکه کاربرد و استفاده از سونوگرافی در بعد از عمل )به عنوان )follow-up محدود میباشد) 35 (. ترموگرافی اجازه تصویربرداری از توزیع دمایی سطح را میدهد. توسعه- های اخیر در زمینه آرایه کانونی دوربین های حرارتی و همچنین نرم افزار های همراه سبب شده که ترموگرافی دیجیتال به عنوان یک روش مقرون به صرفه و آسان ارایه شود. درجه حرارت پوست به روابط پیچیده از تبادالت حرارت بین بافت پوست بافت درونی عروق محلی و فعالیت متابولیک بستگی دارد. ا یل 2 کمتر از دمایی بیضه کیسه بیضه 1 آزاد در اویزان درجه سانتیکراد نسبت به دمای مرکزی بدن دارد. در حفظ این درجه حرارت پای نی pampiniform ترمیم حرارت توسط شبکه مهم است. بنابراین استرس وریدی در واریکوسل ممکن است سبب افزایش دمای شبکه pampiniform یا بیضه شود. بررسی این امر که آیا یک درجه واریکوسل در معاینه بالینی همیشه با افزایش دمای مشابهی که با دمانگاری تشخیص داده میشود ارتباط دارد یا خیر میتواند ارزشمند باشد. بهعبارت دیگر آیا ارتباط دادن دما )که با دمانگاری مشخص شده است( با تغییرات قابلمشاهده در آنالیز منی امکانپذیر است دمانگاری پیشنهادی ارایه شده ما بهدرستی تشخیص واریکوسل چپ را در تمامی بیماران تأیید کرد. طبق نتایج بدست آمده در تحقیق )8( در همه بیماران واریکوسلی اختالف دما در شبکه pampiniform باالتر از 0/9 درجه سانتیگراد بوده است که در گزارش ما این اختالف باالتر از 0/5 درجه سانتیگراد ثبت شده است. همچنین در تحقیق )0( عدم تقارن حرارتی در شبکه در بیمار pampiniform واریکوسلی مورد تایید قرار گرفته است که این گزارش در تحقیق ما نیز تحقق یافته است. در مجموعه بررسی شده ما %82 بیماران دمای باالتر از 21 درجه سانتیگراد داشتند. %03 افراد نیز دمای باالتر از 23 درجه سانتیگراد داشتند. همچنین حبس نفس میتواند به تشخیص واریکوسل کمک کند و در حاالت نرمال )یعنی عدم وجود رفلکس سیاهرگی( این کار باعث افت دمای 0/5 درجه سانتیگرادی میشود. ما در مطالعه خود دمای بخش مرکزی ران فوقانی یعنی در سطحی پایینتر از کیسه بیضه را کالیبره به عنوان دمای سنجیدیم. در تمامی بیماران دمای شبکه Pampiniform چپ از بخش فوقانی ران باالتر بود. یافت حداقل سه عالمت بالقوه منجر به تشخیص واریکوسل میشود: 5- وجود عدم تقارن حرارتی باال در بیضه ها و شبکه وریدی -3 pampiniform وجود دمای باال در شبکه وریدی 2- pampiniform استفاده از ویژگی های تبدل موجک به کمک روش ارایه شده در مقاله. نتیجهگیری اهمیت بررسی و تحقیق در مورد این مسئله بدان دلیل است که تاکنون بررسی و مقایسهای محدود در تشخیص واریکوسل به صورت متمرکز و جامع در ارتباط با ترموگرافی صورت نپذیرفته است. یافتههای حاصل از مطالعه نشان میدهد که روش ترموگرافی دارای مزایا و نواقصی در کشف بیماری واریکوسل

12 ارزیابی روش تصویربرداری حرارتی در جهت تشخیص 87 است. با ظهور نسلهای جدید آشکارسازهای مادون قرمز تصویربرداری حرارتی مادون قرمز تبدیل به یک ابزار تشخیصی دقیق پزشکی برای اندازه گیری مناطق غیرطبیعی در الگوی حرارتی شده است. عالوه بر این حساسیت به درجه حرارت قدرت تفکیک فضایی و از ویژگیهای بودن و بیضرر تماس بدون طبیعت روش تصویربرداری حرارتی است. تصاویر حرارتی را میتوان به صورت دیجیتالی ذخیره و سپس با استفاده از بستههای مختلف نرم افزاری آنها را پردازش نمود و درک خوبی از الگوی حرارتی به دست آورد. قابل ذکر است که اگرچه اورولوژیست با روش- های کلینیکی و روشهای تصویربرداری سونوگرافی/ داپلر قادر به تشخیص واریکوسل و گریدینگ آن خواهد بود اما روش ارایه شده جهت تشخیص روشی مکمل است بنا به دالیلی از جمله اینکه در بسیاری از مکانهای پر ازدحام که فراوانی مانند سربازخانهها واریکوسل وجود دارد امکان تصویربرداری سونوگرافی از همه آنها وجود ندارد اما سیستم ارایه شده میتواند در لحظه و به کمک متخصص تشخیص دهد. ثانیا سرعت عکس برداری و آنالیز نتایج بسیار باال می باشد پس در تعداد زیاد میتوان به غربالگری پرداخت. ترموگرافی اطالعاتی پیرامون ساختارهای مورفولوژی بیضه فراهم نمیکند اما اطالعات عملکردی دما و شرایط عروق بافت بیضه را ارایه میدهد. نتایج کلی این مطالعه حاکی از این است که از ترموگرافی میتوان در جهت تشخیص اولیه و یا غربالگری سریع استفاده کرد و برای تشخیصهای بعدی در مواردی که میتوان از روشهای معمول به طور مثال سونوگرافی استفاده نمود. همچنین به عنوان یک روش مکمل برای سونوگرافی میتوان در نظر گرفت. به عبارت بهتر ترموگرافی در زمینه غربالگری اولیه به منظور تشخیص مثبت یا منفی بودن به عارضه واریکوسل مفید خواهد بود اما در تشخیص نوع گریدینگ باید دقتهای زیاد مطالعات بیشتری صورت پذیرد اگرچه در تعداد زیادی از تصاویر میتوان به یک الگو برای گریدینگ تصاویر رسید. نکته بعدی این میباشد که عدمتقارن نقش کلیدی در تشخیص اولیه دارد که با تنظیمات اولیه دوربین میتوان به آن رسید و برای رسیدن به قطعیت کامل میتوان از ویژگیهای حرارتی تبدیل موجک هار استفاده نمود. عیب بالقوه دمانگاری اسکروتوم )کیسه بیضه( عدم امکان تمایز واریکوسل و دیگر حاالت آسیبشناختی اسکروتوم )یعنی تومور بیضه التهاب اپیدیدیم( است. باتوجه به پیشرفتهای این تکنولوژی و افزایش درخواست مصرف کنندهها برای یک روش غربالگری با قیمت کم و بدون اشعه میتواند پتانسیلی برای انتخاب ترموگرافی به عنوان یک روش تصویربرداری واریکوسل درنظر گرفت. مطالعه بیشتر در تعداد زیادی از بیماران و شرکت کنندگان سالم برای ارزیا یب حساسیت روش ترموگرافی و همچنین ویژگی این روش و بررسی پارامترهای تشخیصی برای ارزیا یب اندازهگیری حرارت از واریکوسل جز ضروریات تحقیقات آینده میباشد. قدردانی از همکاری و همیاری جناب مهندس منصور علیدوستی مدیر شرکت فن آوران مادون قرمز و همچنین پرسنل بیمارستان 505 ارتش که در پیشبرد اهداف این مطالعه ما را یاری نموده اند سپاسگذاری میگردد.
