Antenă TV exterioară pentru DVB- T și T- DAB Manualul Utilizatorului

Transcript

1 Antenă TV exterioară pentru DVB- T și T- DAB

2 MĂSURI IMPORTANTE PRIVIND SIGURANȚA SEMNUL DE FULGER CU VÂRFUL ÎN FORMĂ DE SĂGEATĂ ÎNTR- UN TRIUNGHI ECHILATERAL ALERTEAZĂ UTILIZATORUL DE PREZENȚA UNUI VOLTAJ PERICULOS NEASIGURAT ÎN CARCASA UNITĂȚII CARE POATE FI DE O MAGNITUDINE SUFICIENTĂ PENTRU A CONSTITUI RISC DE ELECTCUTARE. SEMNUL EXCLAMĂRII ÎNTR- UN TRIUNGHI ECHILATERAL ALERTEAZĂ UTILIZATORUL DE PREZENȚA UNOR INSTRUCȚIUNI DE OPERARE ȘI ÎNTREȚINERE IMPORTANTE ÎN MANUALUL CARE ACOMPANIAZĂ APARATUL. APARATUL NU TREBUIE EXPUS LA STPI SAU SCURGERI DE APĂ ȘI NICIUN OBIECT CONȚINÂND APĂ, PRECUM O VAZĂ, NU SE VOR PLASA PE APARAT. DISPOZITIVUL DE CUPLARE AL APARATULUI ESTE FOLOSIT CA DISPOZITIV DE DECUPLARE, APARATUL DECONECTAT TREBUIE SĂ RĂMÂNĂ UȘOR OPERABIL. ÎNTOTDEAUNA SCOATEȚI ȘTECHERUL DIN PRIZĂ ÎNAINTE DE A DECONECTA FIRUL DIN SPATELE UNITĂȚII. NU POZIȚIONAȚI APARATUL ÎN PREAJMA SURSELOR DESCHISE DE FOC ȘI NU PLASAȚI OBIECTE PRECUM LUMÂNĂRI PE APARAT. ATENȚIE PENTRU A PREVENI INCEDIUL SAU ELECTCUTAREA, NU EXPUNEȚI UNITATEA LA PLOAIE SAU LA UMEZEALĂ. NU ÎNCERCAȚI NICIODATĂ SĂ DESCHIDEȚI CARCASA. ADRESAȚI- VĂ PERSONALULUI DE SERVICE CALIFICAT. ACEST SIMBOL INDICĂ FAPTUL CĂ ACEST PDUS ÎNCORPOREAZĂ IZOLAȚIE DUBLĂ ÎNTRE CIRCUITELE PRINCIPALE ȘI PĂRȚILE ACCESIBILE UTILIZATORULUI. ATUNCI CÂND SE REPARĂ APARATUL, FOLOSIȚI NUMAI PIESE DE ÎNLOCUIRE IDENTICE. 1. Citiți instrucțiunile Toate instrucțiunile de siguranță și de utilizare trebuie citite înainte de a opera aparatul. 2. Rețineți instrucțiunile Toate instrucțiunile de siguranță și de utilizare trebuie păstrate pentru referințe ulterioare. 3. Avertizări Toate avertizările de pe produs și din instrucțiunile de utilizare trebuie însușite.

3 4. Urmați instrucțiunile Toate instrucțiunile de operare trebuie urmate 5. Curățarea Scoateți aparatul din priză înainte de a- l curăța.nu folosiți produse de curățare lichide sau cu aerosoli. Folosiți o cârpă umedă pentru curățare. 6. Atașamente Nu folosiți accesorii nerecomandate de producător deoarece acestea pot produce accidente. 7. Apa și umezeala Nu utilizați acest produs în preajma apei, de exemplu a căzii, chiuvetei de bucătărie, mașinii de spălat rufe, în subsoluri umede, în apropierea piscinei și alte asemenea. 8. Accesorii Nu puneți acest aparat pe un stand instabil, pe un trepied sau masă. Produsul poate să cadă, cauzând accidentarea gravă a unui copil sau adult și pagube serioase produsului. Folosiți numai cu un stand, trepied sau masă recomandate de producător sau vândute împreună cu produsul. Operațiunile de montare a produsului ar trebui să urmeze instrucțiunile a producătorului, și ar trebui să utilizeze un accesoriu de montare recomandat de producător. 9. Ventilatia Fantele și orificiile din carcasă sunt prevăzute pentru ventilație și pentru a asigura funcționarea fiabilă a produsului și pentru a proteja aparatul de supraincalzire, iar aceste deschideri nu trebuie blocate sau acoperite. Acestea nu trebuie să fie blocate prin plasarea produsul pe pat, canapea, covor sau pe alte suprafețe similare. Acest produs nu trebuie amplasat într- o instalație încastrată, cum ar fi o bibliotecă sau un raft, decât dacă este asigurată o ventilație corespunzătoare sau au fost însușite instrucțiunile producătorului. Nu acoperiți fantele de ventilație și deschiderea cu obiecte, cum ar fi ziare, fețe de masă, draperii, etc. 10. Surse de alimentare Acest produs trebuie alimentat numai de la tipul de sursă de alimentare indicat pe etichetă. Dacă nu sunteți sigur de tipul de sursă de alimentare, consultați dealer- ul de produs sau compania de electricitate locală. Pentru produsele destinate să funcționeze alimentate de baterii sau de alte surse, consultați instrucțiunile de utilizare. 11. Împăpământarea sau polarizarea Acest produs poate fi echipat cu un ștecher de curent alternativ polarizat (un ștecher cu o lamă mai lată decât cealaltă) Acest ștecher se va potrivi în priză doar într- un fel. Aceasta este o caracteristică de siguranță. Dacă sunteți în imposibilitatea de a introduce mufa pe deplin în priză, încercați să inversați ștecherul. Dacă tot nu reușiți să potriviți ștecherul, contactați un electrician pentru a înlocui priza. Nu minimizați scopul de siguranță al ștecherului polarizat. 12.Protecția cablului de alimentare Cablurile de alimentare cu energie electrică ar trebui să fie dirijate, astfel încât să nu fie sunt susceptibile de a fi călcate, ciupite sau plasate obiecte grele, acordând o atenție deosebită cablurilor la ștechere și receptori locul în care ies din aparat. 13. Împământarea antenei de exterior În cazul în care un sistem de antenă sau cablu exterior este conectat, asigurați- vă că antena sau sistemul de cablu este împământat astfel încât să furnizeze protecție împotriva acumulărilor de electricitate statică și fluxurilor voltaice. Fulgere Pentru o protecție sporită pentru acest produs în timpul unei furtuni cu fulgere, sau atunci când este lăsat nesupravegheat și neutilizat pentru perioade lungi de timp, deconectați- l de la priza de perete și deconectați sistemul de antenă sau cablu. Acest lucru va preveni deteriorarea produsului din cauza fulgerelor sau căderilor de tensiune. 14. Liniile de alimentare Un sistem de antenă exterioară nu ar trebui să fie amplasat în vecinătatea liniilor de înaltă tensiune sau a altor

4 circuite electrice, sau unde poate cădea în astfel de linii sau circuite electrice. Când instalați un sistem exterior de antenă, grijă extremă ar trebui să acordați pentru a evita atingerea unor astfel de linii sau circuite electrice deoarece contactul cu acestea ar putea fi fatal. 15. Inserarea obiectelor și lichidelor Nu introduceți niciodată obiecte de niciun fel în acest produs prin orificii deoarece acestea pot atinge puncte de tensiune periculoase și se pot produce incendii sau electrocutare. Nu vărsați niciodată lichide de orice fel pe produs. 16. Întreținerea Nu încercați să reparați personal acest produs deoarece deschiderea sau îndepărtarea carcasei vă expune la tensiuni periculoase sau alte riscuri. Consultați personalul de service calificat. 17. Deteriorările care necesită service Deconectați acest produs de la priza de perete și contactați personalul de service calificat în următoarele condiții: A) În cazul în care cablul de alimentare sau ștecherul este deteriorat. B) În cazul în care a fost vărsat lichid sau au căzut obiecte în produs. C) În cazul în care produsul a fost expus la ploaie sau apă. D) În cazul în care produsul nu funcționează normal, urmând instrucțiunile de utilizare. Reglați numai acele funcții care sunt reglementate în instrucțiunile de utilizare deoarece o ajustare necorespunzătoare sau a altor funcții poate duce la deteriorare și și va rezulta într- o intervenție mai complexă din partea unui tehnician calificat pentru a readuce produsul la funcționarea sa normală. E) În cazul în care produsul a fost scăpat pe jos sau deteriorat în vreun fel. F) În cazul în care produsul prezintă o schimbare distinctă în performanță - acest lucru indică nevoia de service. 18. Montarea pe perete sau în tavan Produsul trebuie montat pe un perete sau pe tavan doar în modul recomandat de producător. 19. Căldura Produsul trebuie să fie situat departe de surse de caldură cum ar fi radiatoare, contoare de încălzire, sobe sau alte produse (inclusiv amplificatori) care produc căldură. MANUALUL DE INSTALARE Recepție excelentă pentru semnalele digitale terestre: programe TV (DVB- T) & radio [T- DAB]. Amplificator încorporat pentru cea mai bună recepție a semnalelor UHF și VHF, critice pentru televiziunea digitală. Orientare 360 pentru recepție atât orizontală cât și verticală. Panou plat conceput științific care îmbunătățește recepția semnalelor digitale și analogice. Se poate monta în perete, pe suport sau pe balustradă (în balcon). Meteo- rezistentă: rezistentă la razele UV și la apă. Kit de instalare pentru o instalare facilă în exterior.

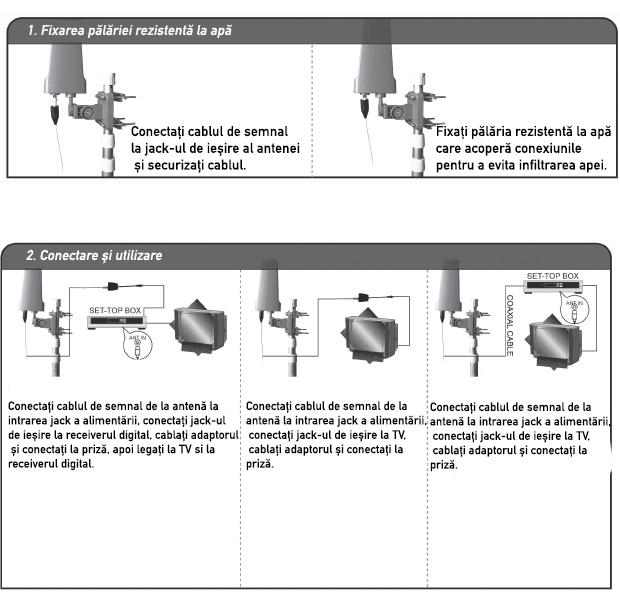

5 Frecvența de recepție VHF: Bandă III MHz (T- DAB & DVB- T) UHF: Bandă IV & V MHz (DVB- T) Nivelul de ieșire: MAX 100 db/μv Impedanță: 75 Ω Voltajul de intrare: AC V Voltajul de funcționare: DC6 V/100 ma Conector: F- connector Creștere VHF: max. 30 db UHF: max. 25 db Notă: Nu utilizați pe timp de furtună și opriți alimentarea. Dacă nu utilizați aparatul sau nu îl veți utiliza pentru o lungă perioadă de timp, opriți aparatul și scoateți- l din priză. Dacă recepția nu estesuficientă folosind acest aparat, repoziționația antena într- un loc potrivit. INSTALAREA ANTENEI A. Ajustarea la suport Puneți șurubul U prin suport,reglați suportul antenei și strângeți șuruburile. Legațiproximativ 1 m de fir de semnal mai larg la polul de fixare cu aproximativ 0.5m sub al antenă pentru a permite antenei să se rotească.

6 B. Montarea pe perete Se perforează găuri în perete în conformitate cu poziția găurilor de pe suportul antenei, ancorele din plastic se introduc în găuri, atașați suportul de perete și se fixați cu șuruburi. C. Montarea pe balustradă (balcon) Montați suportul de antenă la balustradă folosind șurubul U, reglați rotația bazei la suport, prindeți cablul de semnal și fixați antena pe baza de rotație după ați ajustat- o la direcția cea bună.

7

8 RECICLAREA CORECTĂ A AMBALAJELOR Duceți ambalajele la un centru de reciclare hârtie. RECICLAREA CORECTĂ A APARATELOR ELECTRICE ŞI ELECTCASNICE Semnificaţia simbolului de pe produs, de pe accesoriile sale sau de pe ambalaj indică faptul că acest produs nu trebuie tratat ca deşeu menajer. Vă rugăm casați acest aparat la centrul de colectare pentru reciclarea deşeurilor electrice şi electronice din zona dvs. Alternativ, în unele state ale Uniunii Europene sau în alte state europene, puteţi returna produsele la distribuitorul local atunci când achiziţionaţi un produs nou echivalent. Casarea corectă a acestui aparat va contribui la economisirea de resurse naturale valoroase şi la prevenirea impactului potenţial negativ asupra mediului şi al sănătăţii umane care poate apărea ca rezultat al tratării necorespunzătoare a deşeurilor. Interesaţi- vă la autorităţile locale sau la cel mai apropiat centru de colectare a deşeurilor pentru detalii suplimentare. Casarea incorectă a acestui tip de deşeuri poate fi sancţionată prin amenzi, conform normelor naţionale Pentru persoanele juridice din Uniunea Europeană Dacă doriţi să casaţi un dispozitiv electric sau electronic, solicitaţi informaţiile necesare de la distribuitorul sau furnizorul dvs. Reciclarea în țări din afara Uniunii Europene Dacă doriţi să casaţi acest produs, solicitaţi informaţiile necesare despre metoda corectă de casare de la departamentele autorităţilor locale sau de la distribuitorul dvs. Acest produs îndeplineşte toate cerinţele legislative de bază ale UE care îl vizează. Pot apărea modificări la text, design și specificații tehnice fără o informare prealabilă și ne rezervăm dreptul de a aduce aceste modificări.
