Κοσµάς ΣΙ ΕΡΗΣ- 1, Γεώργιος ΜΠΑΤΗΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3
|
|
- Μεθόδιος Μαλαξός
- 8 χρόνια πριν
- Προβολές:
Transcript

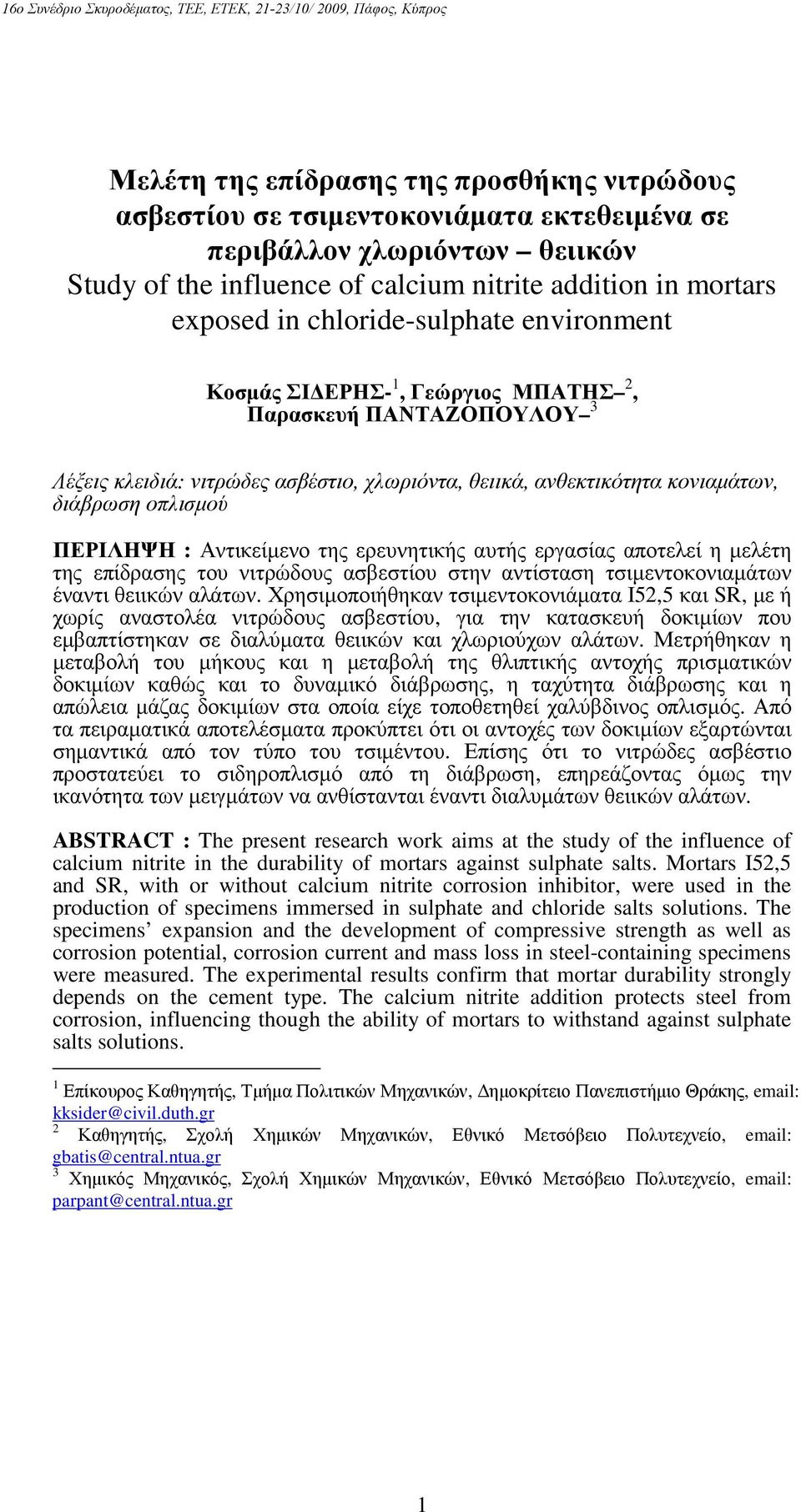

1 1 Μελέτη της επίδρασης της προσθήκης νιτρώδους ασβεστίου σε τσιµεντοκονιάµατα εκτεθειµένα σε περιβάλλον χλωριόντων θειικών Study of the influence of calcium nitrite addition in mortars exposed in chloride-sulphate environment Κοσµάς ΣΙ ΕΡΗΣ- 1, Γεώργιος ΜΠΑΤΗΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3 Λέξεις κλειδιά: νιτρώδες ασβέστιο, χλωριόντα, θειικά, ανθεκτικότητα κονιαµάτων, διάβρωση οπλισµού ΠΕΡΙΛΗΨΗ : Αντικείµενο της ερευνητικής αυτής εργασίας αποτελεί η µελέτη της επίδρασης του νιτρώδους ασβεστίου στην αντίσταση τσιµεντοκονιαµάτων έναντι θειικών αλάτων. Χρησιµοποιήθηκαν τσιµεντοκονιάµατα Ι52,5 και SR, µε ή χωρίς αναστολέα νιτρώδους ασβεστίου, για την κατασκευή δοκιµίων που εµβαπτίστηκαν σε διαλύµατα θειικών και χλωριούχων αλάτων. Μετρήθηκαν η µεταβολή του µήκους και η µεταβολή της θλιπτικής αντοχής πρισµατικών δοκιµίων καθώς και το δυναµικό διάβρωσης, η ταχύτητα διάβρωσης και η απώλεια µάζας δοκιµίων στα οποία είχε τοποθετηθεί χαλύβδινος οπλισµός. Από τα πειραµατικά αποτελέσµατα προκύπτει ότι οι αντοχές των δοκιµίων εξαρτώνται σηµαντικά από τον τύπο του τσιµέντου. Επίσης ότι το νιτρώδες ασβέστιο προστατεύει το σιδηροπλισµό από τη διάβρωση, επηρεάζοντας όµως την ικανότητα των µειγµάτων να ανθίστανται έναντι διαλυµάτων θειικών αλάτων. ABSTRACT : The present research work aims at the study of the influence of calcium nitrite in the durability of mortars against sulphate salts. Mortars I52,5 and SR, with or without calcium nitrite corrosion inhibitor, were used in the production of specimens immersed in sulphate and chloride salts solutions. The specimens expansion and the development of compressive strength as well as corrosion potential, corrosion current and mass loss in steel-containing specimens were measured. The experimental results confirm that mortar durability strongly depends on the cement type. The calcium nitrite addition protects steel from corrosion, influencing though the ability of mortars to withstand against sulphate salts solutions. 1 Επίκουρος Καθηγητής, Τµήµα Πολιτικών Μηχανικών, ηµοκρίτειο Πανεπιστήµιο Θράκης, kksider@civil.duth.gr 2 Καθηγητής, Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβειο Πολυτεχνείο, gbatis@central.ntua.gr 3 Χηµικός Μηχανικός, Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβειο Πολυτεχνείο, parpant@central.ntua.gr

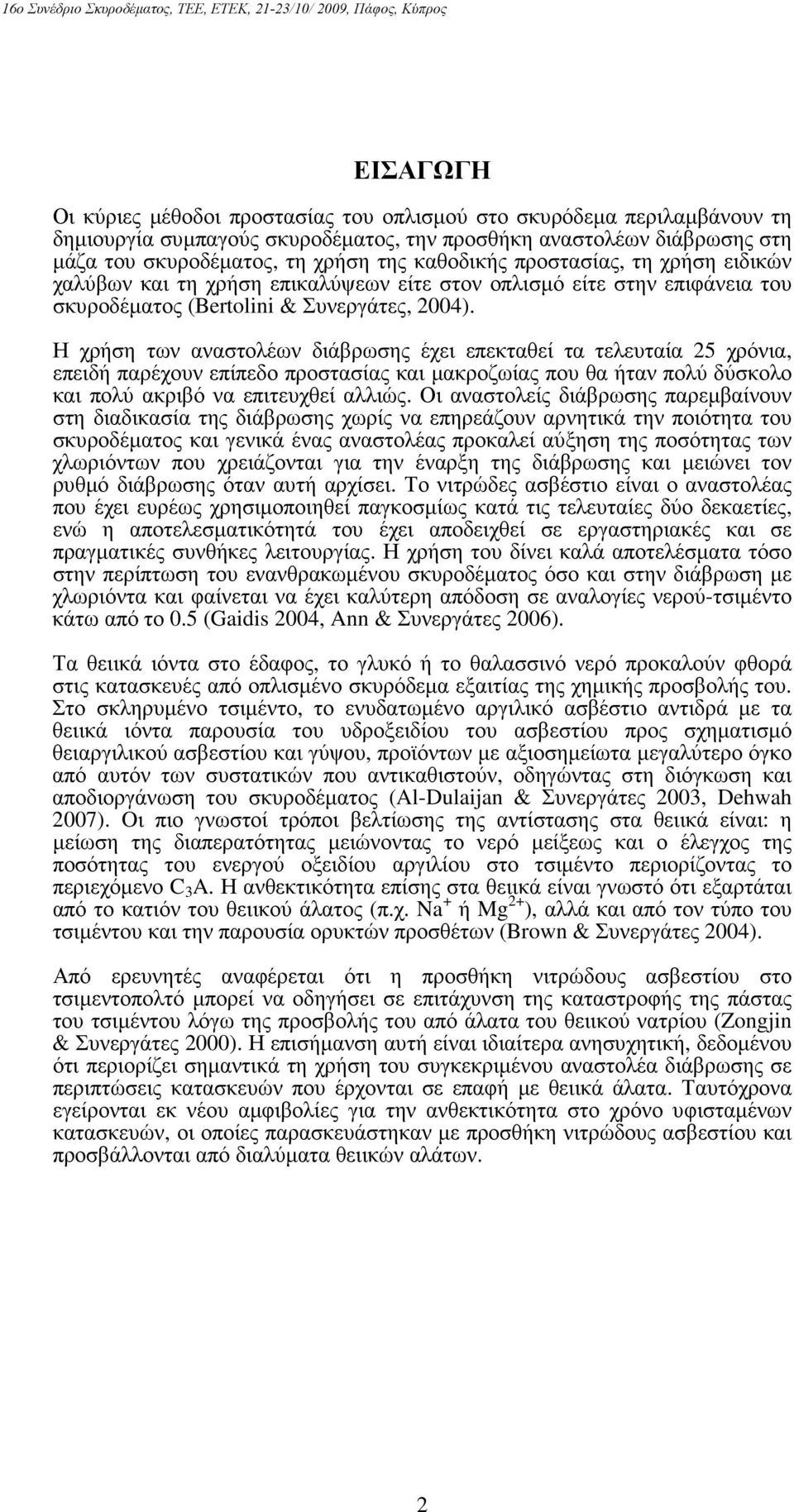

2 2 ΕΙΣΑΓΩΓΗ Οι κύριες µέθοδοι προστασίας του οπλισµού στο σκυρόδεµα περιλαµβάνουν τη δηµιουργία συµπαγούς σκυροδέµατος, την προσθήκη αναστολέων διάβρωσης στη µάζα του σκυροδέµατος, τη χρήση της καθοδικής προστασίας, τη χρήση ειδικών χαλύβων και τη χρήση επικαλύψεων είτε στον οπλισµό είτε στην επιφάνεια του σκυροδέµατος (Bertolini & Συνεργάτες, 2004). Η χρήση των αναστολέων διάβρωσης έχει επεκταθεί τα τελευταία 25 χρόνια, επειδή παρέχουν επίπεδο προστασίας και µακροζωίας που θα ήταν πολύ δύσκολο και πολύ ακριβό να επιτευχθεί αλλιώς. Οι αναστολείς διάβρωσης παρεµβαίνουν στη διαδικασία της διάβρωσης χωρίς να επηρεάζουν αρνητικά την ποιότητα του σκυροδέµατος και γενικά ένας αναστολέας προκαλεί αύξηση της ποσότητας των χλωριόντων που χρειάζονται για την έναρξη της διάβρωσης και µειώνει τον ρυθµό διάβρωσης όταν αυτή αρχίσει. Το νιτρώδες ασβέστιο είναι ο αναστολέας που έχει ευρέως χρησιµοποιηθεί παγκοσµίως κατά τις τελευταίες δύο δεκαετίες, ενώ η αποτελεσµατικότητά του έχει αποδειχθεί σε εργαστηριακές και σε πραγµατικές συνθήκες λειτουργίας. Η χρήση του δίνει καλά αποτελέσµατα τόσο στην περίπτωση του ενανθρακωµένου σκυροδέµατος όσο και στην διάβρωση µε χλωριόντα και φαίνεται να έχει καλύτερη απόδοση σε αναλογίες νερού-τσιµέντο κάτω από το 0.5 (Gaidis 2004, Ann & Συνεργάτες 2006). Τα θειικά ιόντα στο έδαφος, το γλυκό ή το θαλασσινό νερό προκαλούν φθορά στις κατασκευές από οπλισµένο σκυρόδεµα εξαιτίας της χηµικής προσβολής του. Στο σκληρυµένο τσιµέντο, το ενυδατωµένο αργιλικό ασβέστιο αντιδρά µε τα θειικά ιόντα παρουσία του υδροξειδίου του ασβεστίου προς σχηµατισµό θειαργιλικού ασβεστίου και γύψου, προϊόντων µε αξιοσηµείωτα µεγαλύτερο όγκο από αυτόν των συστατικών που αντικαθιστούν, οδηγώντας στη διόγκωση και αποδιοργάνωση του σκυροδέµατος (Al-Dulaijan & Συνεργάτες 2003, Dehwah 2007). Oι πιο γνωστοί τρόποι βελτίωσης της αντίστασης στα θειικά είναι: η µείωση της διαπερατότητας µειώνοντας το νερό µείξεως και ο έλεγχος της ποσότητας του ενεργού οξειδίου αργιλίου στο τσιµέντο περιορίζοντας το περιεχόµενο C 3 A. Η ανθεκτικότητα επίσης στα θειικά είναι γνωστό ότι εξαρτάται από το κατιόν του θειικού άλατος (π.χ. Na + ή Mg 2+ ), αλλά και από τον τύπο του τσιµέντου και την παρουσία ορυκτών προσθέτων (Brown & Συνεργάτες 2004). Από ερευνητές αναφέρεται ότι η προσθήκη νιτρώδους ασβεστίου στο τσιµεντοπολτό µπορεί να οδηγήσει σε επιτάχυνση της καταστροφής της πάστας του τσιµέντου λόγω της προσβολής του από άλατα του θειικού νατρίου (Zongjin & Συνεργάτες 2000). Η επισήµανση αυτή είναι ιδιαίτερα ανησυχητική, δεδοµένου ότι περιορίζει σηµαντικά τη χρήση του συγκεκριµένου αναστολέα διάβρωσης σε περιπτώσεις κατασκευών που έρχονται σε επαφή µε θειικά άλατα. Ταυτόχρονα εγείρονται εκ νέου αµφιβολίες για την ανθεκτικότητα στο χρόνο υφισταµένων κατασκευών, οι οποίες παρασκευάστηκαν µε προσθήκη νιτρώδους ασβεστίου και προσβάλλονται από διαλύµατα θειικών αλάτων.
3 3 Στην παρούσα εργασία εξετάσθηκε η ανθεκτικότητα τσιµεντοκονιαµάτων που παρασκευάστηκαν µε προσθήκη νιτρώδους ασβεστίου έναντι µικτών διαλυµάτων χλωριούχου νατρίου και θειικών αλάτων. Παρασκευάστηκαν δοκίµια κονιαµάτων χωρίς ή µε προσθήκη αναστολέα διάβρωσης και εµβαπτίστηκαν σε διαλύµατα χλωριούχου νατρίου, χλωριούχου νατρίου / θειικού νατρίου, χλωριούχου νατρίου / θειικού µαγνησίου και χλωριούχου νατρίου / θειικού νατρίου / θειικού µαγνησίου και ελέγχθηκαν µε µετρήσεις µεταβολής µήκους και θλιπτικής αντοχής, όπως και οπλισµένα δοκίµια µε µετρήσεις δυναµικού διάβρωσης, πυκνότητας ρεύµατος διάβρωσης και απώλειας µάζας των σιδηροπλισµών. Από την εργασία αυτή προκύπτουν τα τελευταία αποτελέσµατα ενός ερευνητικού έργου που διεξάγεται τα τελευταία χρόνια (Batis & Συνεργάτες 2004, Σίδερης & Συνεργάτες 2006). ΥΛΙΚΑ ΠΕΙΡΑΜΑΤΙΚΗ ΙΑ ΙΚΑΣΙΑ Πρισµατικά δοκίµια (διαστάσεων cm) παρασκευάστηκαν σύµφωνα µε τον κανονισµό ASTM C για τις µετρήσεις µεταβολής µήκους. Κυβικά δοκίµια (5 5 5 cm) παρασκευάστηκαν επίσης για τη µέτρηση της θλιπτικής αντοχής σε διαφορετικές ηλικίες. Τα δοκίµια κανονικού τσιµεντοκονιάµατος παρασκευάστηκαν µε αναλογίες 1:3:0.5 σύµφωνα µε τον κανονισµό DIN 1164, µε τσιµέντα Ι52.5Ν και SR, ενώ η άµµος ήταν πρότυπη (κατά ΕΝ 196-1). Η χηµική σύσταση των τσιµέντων παρουσιάζεται στον Πίνακα 1. Πίνακας 1. Χηµική σύσταση τσιµέντων (%) SiO 2 Al 2 O 3 Fe 2 O 3 CaO MgO K 2 O Na 2 O SO 3 LOI Blaine Ι SR Η αναλογία νερού προς τσιµέντο ήταν ίση µε 0.5, εκτός των µειγµάτων που παρασκευάστηκαν µε νιτρώδες ασβέστιο. Στην περίπτωση αυτή µειώθηκε η ποσότητα του προστιθέµενου νερού προκειµένου να ληφθεί υπόψη η περιεκτικότητα του προστιθέµενου διαλύµατος νιτρώδους ασβεστίου σε ελεύθερο νερό. Τα δοκίµια εµβαπτίστηκαν σε διαλύµατα χλωριούχου νατρίου, χλωριούχου νατρίου και θειικού νατρίου, χλωριούχου νατρίου και θειικού µαγνησίου και τέλος χλωριούχου νατρίου, θειικού νατρίου και θειικού µαγνησίου και διατηρήθηκαν επίσης σε θάλαµο υγρής συντήρησης. Οι αναλογίες µείξεως των µειγµάτων καθώς και τα διαλύµατα στα οποία αυτά τοποθετήθηκαν παρουσιάζονται στον Πίνακα 2. Προκειµένου να µελετηθεί η επίδραση των ανωτέρων διαλυµάτων και στη διάβρωση του σιδηροπλισµού, παρασκευάσθηκαν από κάθε µείγµα κυλινδρικά δοκίµια (διαµέτρου 4 cm και ύψους 10 cm) στο κέντρο των οποίων τοποθετήθηκε

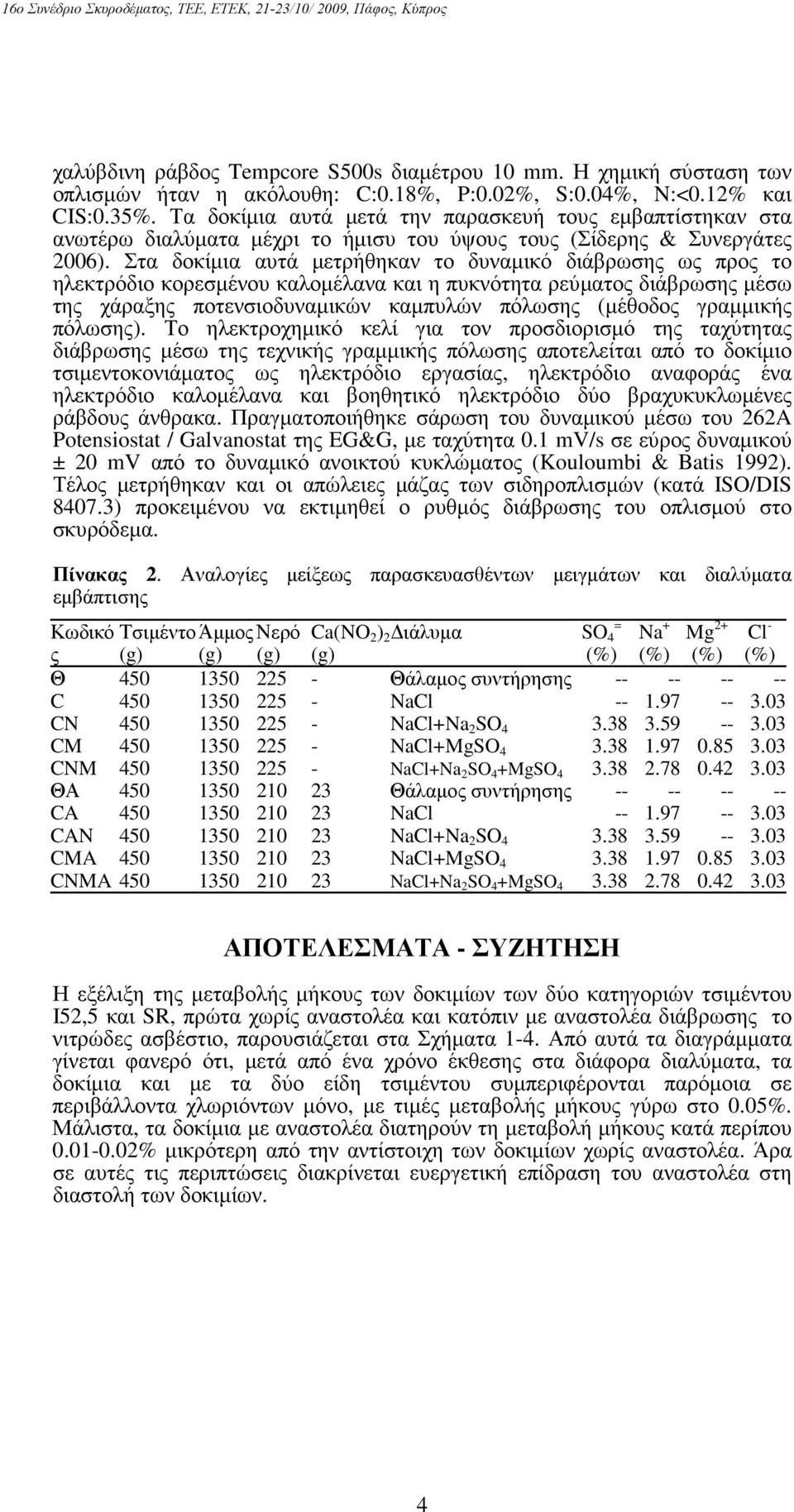

4 4 χαλύβδινη ράβδος Tempcore S500s διαµέτρου 10 mm. Η χηµική σύσταση των οπλισµών ήταν η ακόλουθη: C:0.18%, P:0.02%, S:0.04%, N:<0.12% και CIS:0.35%. Τα δοκίµια αυτά µετά την παρασκευή τους εµβαπτίστηκαν στα ανωτέρω διαλύµατα µέχρι το ήµισυ του ύψους τους (Σίδερης & Συνεργάτες 2006). Στα δοκίµια αυτά µετρήθηκαν το δυναµικό διάβρωσης ως προς το ηλεκτρόδιο κορεσµένου καλοµέλανα και η πυκνότητα ρεύµατος διάβρωσης µέσω της χάραξης ποτενσιοδυναµικών καµπυλών πόλωσης (µέθοδος γραµµικής πόλωσης). Το ηλεκτροχηµικό κελί για τον προσδιορισµό της ταχύτητας διάβρωσης µέσω της τεχνικής γραµµικής πόλωσης αποτελείται από το δοκίµιο τσιµεντοκονιάµατος ως ηλεκτρόδιο εργασίας, ηλεκτρόδιο αναφοράς ένα ηλεκτρόδιο καλοµέλανα και βοηθητικό ηλεκτρόδιο δύο βραχυκυκλωµένες ράβδους άνθρακα. Πραγµατοποιήθηκε σάρωση του δυναµικού µέσω του 262A Potensiostat / Galvanostat της EG&G, µε ταχύτητα 0.1 mv/s σε εύρος δυναµικού ± 20 mv από το δυναµικό ανοικτού κυκλώµατος (Kouloumbi & Batis 1992). Τέλος µετρήθηκαν και οι απώλειες µάζας των σιδηροπλισµών (κατά ISO/DIS ) προκειµένου να εκτιµηθεί ο ρυθµός διάβρωσης του οπλισµού στο σκυρόδεµα. Πίνακας 2. Αναλογίες µείξεως παρασκευασθέντων µειγµάτων και διαλύµατα εµβάπτισης ΚωδικόΤσιµέντο Άµµος Νερό Ca(NO 2 ) 2 ιάλυµα = SO 4 Na + Mg 2+ Cl - ς (g) (g) (g) (g) (%) (%) (%) (%) Θ Θάλαµος συντήρησης C NaCl CN NaCl+Na 2 SO CM NaCl+MgSO CNM NaCl+Na 2 SO 4 +MgSO ΘΑ Θάλαµος συντήρησης CA NaCl CAN NaCl+Na 2 SO CMA NaCl+MgSO CNMA NaCl+Na 2 SO 4 +MgSO ΑΠΟΤΕΛΕΣΜΑΤΑ - ΣΥΖΗΤΗΣΗ Η εξέλιξη της µεταβολής µήκους των δοκιµίων των δύο κατηγοριών τσιµέντου Ι52,5 και SR, πρώτα χωρίς αναστολέα και κατόπιν µε αναστολέα διάβρωσης το νιτρώδες ασβέστιο, παρουσιάζεται στα Σχήµατα 1-4. Από αυτά τα διαγράµµατα γίνεται φανερό ότι, µετά από ένα χρόνο έκθεσης στα διάφορα διαλύµατα, τα δοκίµια και µε τα δύο είδη τσιµέντου συµπεριφέρονται παρόµοια σε περιβάλλοντα χλωριόντων µόνο, µε τιµές µεταβολής µήκους γύρω στο 0.05%. Μάλιστα, τα δοκίµια µε αναστολέα διατηρούν τη µεταβολή µήκους κατά περίπου % µικρότερη από την αντίστοιχη των δοκιµίων χωρίς αναστολέα. Άρα σε αυτές τις περιπτώσεις διακρίνεται ευεργετική επίδραση του αναστολέα στη διαστολή των δοκιµίων.

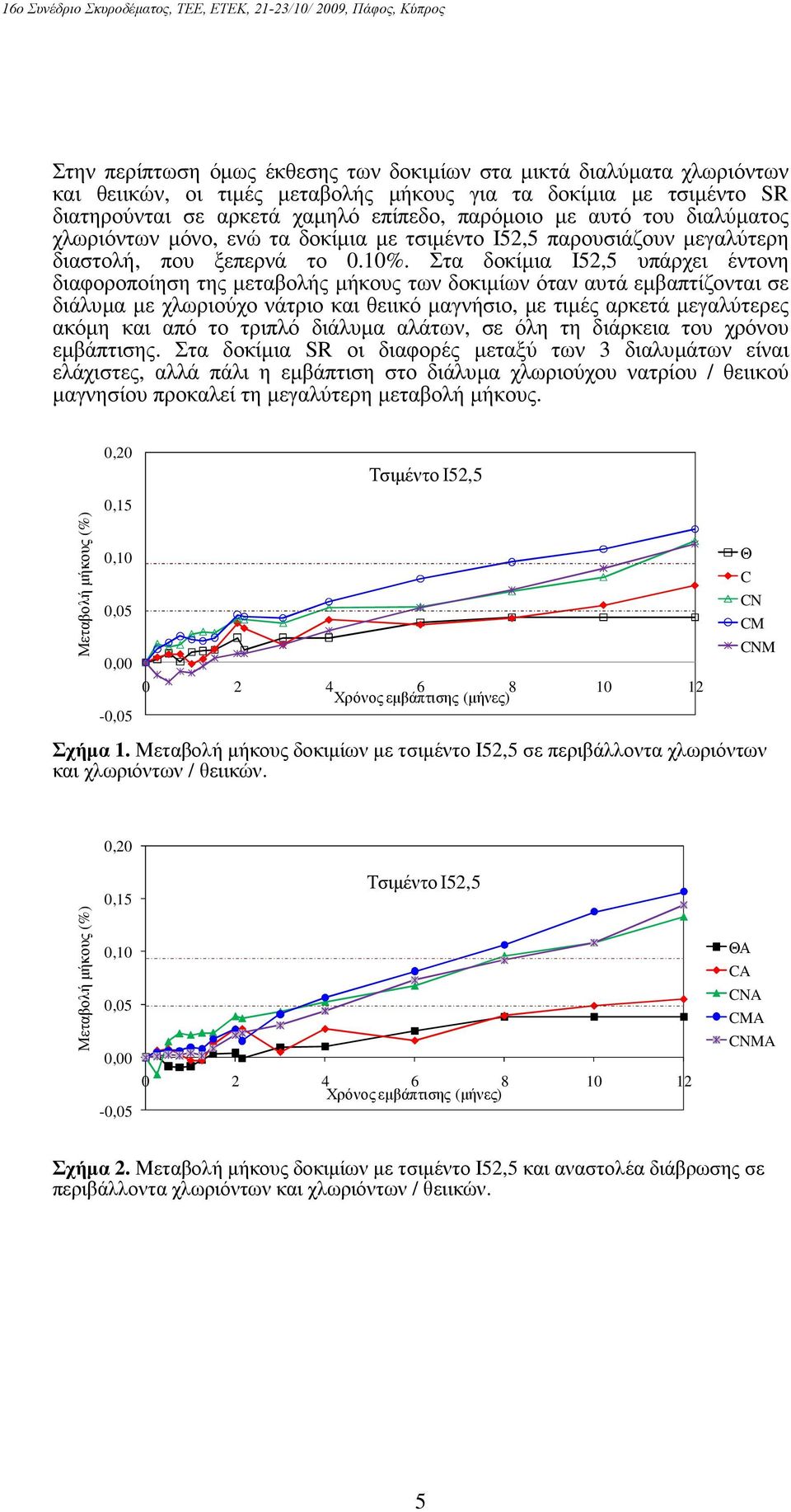

5 5 Στην περίπτωση όµως έκθεσης των δοκιµίων στα µικτά διαλύµατα χλωριόντων και θειικών, οι τιµές µεταβολής µήκους για τα δοκίµια µε τσιµέντο SR διατηρούνται σε αρκετά χαµηλό επίπεδο, παρόµοιο µε αυτό του διαλύµατος χλωριόντων µόνο, ενώ τα δοκίµια µε τσιµέντο Ι52,5 παρουσιάζουν µεγαλύτερη διαστολή, που ξεπερνά το 0.10%. Στα δοκίµια Ι52,5 υπάρχει έντονη διαφοροποίηση της µεταβολής µήκους των δοκιµίων όταν αυτά εµβαπτίζονται σε διάλυµα µε χλωριούχο νάτριο και θειικό µαγνήσιο, µε τιµές αρκετά µεγαλύτερες ακόµη και από το τριπλό διάλυµα αλάτων, σε όλη τη διάρκεια του χρόνου εµβάπτισης. Στα δοκίµια SR οι διαφορές µεταξύ των 3 διαλυµάτων είναι ελάχιστες, αλλά πάλι η εµβάπτιση στο διάλυµα χλωριούχου νατρίου / θειικού µαγνησίου προκαλεί τη µεγαλύτερη µεταβολή µήκους. Μεταβολή µήκους (%) 0,20 0,15 0,10 0,05 0,00-0,05 Τσιµέντο Ι52,5 Σχήµα 1. Μεταβολή µήκους δοκιµίων µε τσιµέντο Ι52,5 σε περιβάλλοντα χλωριόντων και χλωριόντων / θειικών. Θ C CN CM CNM 0,20 Μεταβολή µήκους (%) 0,15 0,10 0,05 0,00-0,05 Τσιµέντο Ι52,5 ΘΑ CA CNA CMA CNMA Σχήµα 2. Μεταβολή µήκους δοκιµίων µε τσιµέντο Ι52,5 και αναστολέα διάβρωσης σε περιβάλλοντα χλωριόντων και χλωριόντων / θειικών.
6 6 Σε όλες όµως τις περιπτώσεις, παρατηρείται αναστροφή της συµπεριφοράς των δοκιµίων µε αναστολέα, εφόσον η διαστολή τους, στα δοκίµια SR είναι ελαφρώς µεγαλύτερη, ενώ στα δοκίµια Ι52,5 αρκετά µεγαλύτερη, και µάλιστα της τάξης του 10%. Κατά τους Shashiprakash & Thomas 2001, το 0.10% αποτελεί το όριο, κάτω από το οποίο τα µείγµατα χαρακτηρίζονται ως έχοντα υψηλή αντίσταση έναντι θειικών. Σύµφωνα µε το παραπάνω κριτήριο, τα δοκίµια Ι52,5 δε φαίνεται να έχουν υψηλή αντίσταση έναντι των θειικών. Μεταβολή µήκους (%) 0,20 0,15 0,10 0,05 0,00-0,05 Τσιµέντο SR Θ C CN CM CNM Σχήµα 3. Μεταβολή µήκους δοκιµίων µε τσιµέντο SR σε περιβάλλοντα χλωριόντων και χλωριόντων / θειικών. Μεταβολή µήκους (%) 0,20 0,15 0,10 0,05 0,00-0,05 Τσιµέντο SR ΘΑ CA CNA CMA CNMA Σχήµα 4. Μεταβολή µήκους δοκιµίων µε τσιµέντο SR και αναστολέα διάβρωσης σε περιβάλλοντα χλωριόντων και χλωριόντων / θειικών. Όπως φαίνεται από τα παραπάνω διαγράµµατα, η προσθήκη νιτρώδους ασβεστίου στα κονιάµατα, µειώνει την αντίστασή τους έναντι µικτών διαλυµάτων χλωριόντων και θειικών αλάτων, και ιδιαιτέρως όταν τα θειικά προέρχονται µόνο

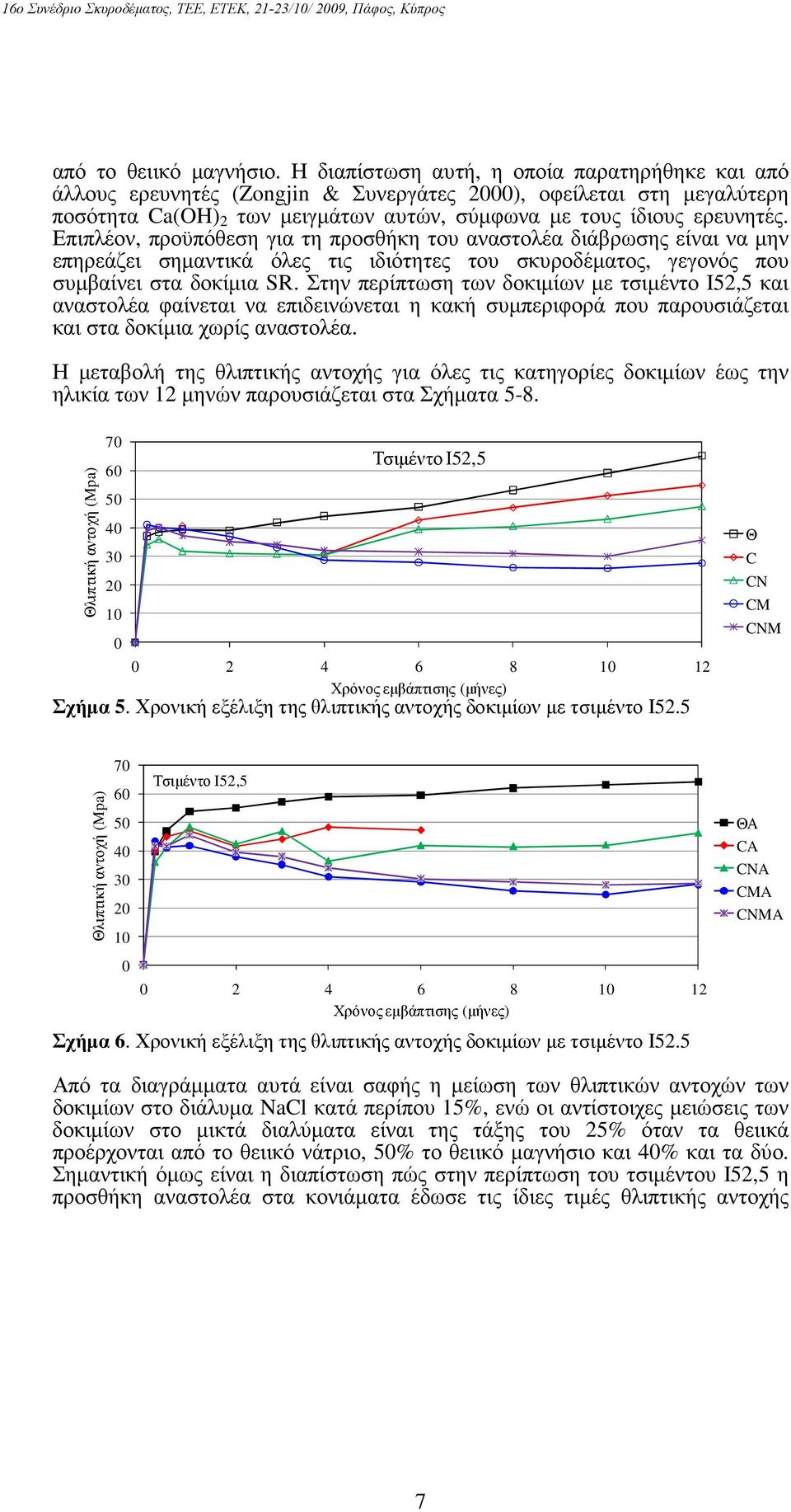

7 7 από το θειικό µαγνήσιο. Η διαπίστωση αυτή, η οποία παρατηρήθηκε και από άλλους ερευνητές (Zongjin & Συνεργάτες 2000), οφείλεται στη µεγαλύτερη ποσότητα Ca(OH) 2 των µειγµάτων αυτών, σύµφωνα µε τους ίδιους ερευνητές. Επιπλέον, προϋπόθεση για τη προσθήκη του αναστολέα διάβρωσης είναι να µην επηρεάζει σηµαντικά όλες τις ιδιότητες του σκυροδέµατος, γεγονός που συµβαίνει στα δοκίµια SR. Στην περίπτωση των δοκιµίων µε τσιµέντο Ι52,5 και αναστολέα φαίνεται να επιδεινώνεται η κακή συµπεριφορά που παρουσιάζεται και στα δοκίµια χωρίς αναστολέα. Η µεταβολή της θλιπτικής αντοχής για όλες τις κατηγορίες δοκιµίων έως την ηλικία των 12 µηνών παρουσιάζεται στα Σχήµατα 5-8. Θλιπτική αντοχή (Mpa) Τσιµέντο Ι52,5 Σχήµα 5. Χρονική εξέλιξη της θλιπτικής αντοχής δοκιµίων µε τσιµέντο Ι52.5 Θ C CN CM CNM Θλιπτική αντοχή (Mpa) 70 Τσιµέντο I52, Σχήµα 6. Χρονική εξέλιξη της θλιπτικής αντοχής δοκιµίων µε τσιµέντο Ι52.5 ΘΑ CA CNA CMA CNMA Από τα διαγράµµατα αυτά είναι σαφής η µείωση των θλιπτικών αντοχών των δοκιµίων στο διάλυµα NaCl κατά περίπου 15%, ενώ οι αντίστοιχες µειώσεις των δοκιµίων στο µικτά διαλύµατα είναι της τάξης του 25% όταν τα θειικά προέρχονται από το θειικό νάτριο, 50% το θειικό µαγνήσιο και 40% και τα δύο. Σηµαντική όµως είναι η διαπίστωση πώς στην περίπτωση του τσιµέντου Ι52,5 η προσθήκη αναστολέα στα κονιάµατα έδωσε τις ίδιες τιµές θλιπτικής αντοχής

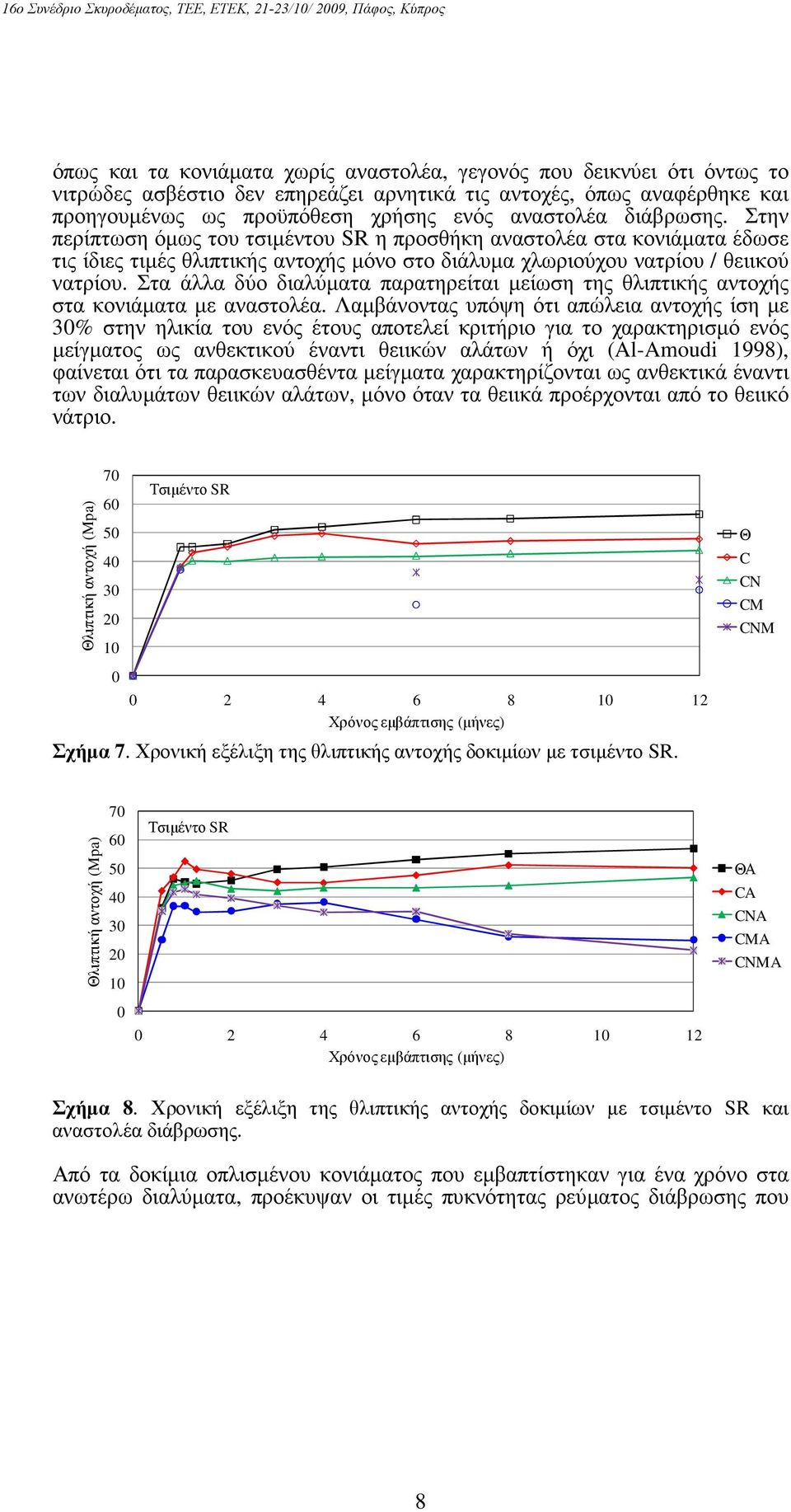

8 8 όπως και τα κονιάµατα χωρίς αναστολέα, γεγονός που δεικνύει ότι όντως το νιτρώδες ασβέστιο δεν επηρεάζει αρνητικά τις αντοχές, όπως αναφέρθηκε και προηγουµένως ως προϋπόθεση χρήσης ενός αναστολέα διάβρωσης. Στην περίπτωση όµως του τσιµέντου SR η προσθήκη αναστολέα στα κονιάµατα έδωσε τις ίδιες τιµές θλιπτικής αντοχής µόνο στο διάλυµα χλωριούχου νατρίου / θειικού νατρίου. Στα άλλα δύο διαλύµατα παρατηρείται µείωση της θλιπτικής αντοχής στα κονιάµατα µε αναστολέα. Λαµβάνοντας υπόψη ότι απώλεια αντοχής ίση µε 30% στην ηλικία του ενός έτους αποτελεί κριτήριο για το χαρακτηρισµό ενός µείγµατος ως ανθεκτικού έναντι θειικών αλάτων ή όχι (Al-Amoudi 1998), φαίνεται ότι τα παρασκευασθέντα µείγµατα χαρακτηρίζονται ως ανθεκτικά έναντι των διαλυµάτων θειικών αλάτων, µόνο όταν τα θειικά προέρχονται από το θειικό νάτριο. Θλιπτική αντοχή (Mpa) 70 Τσιµέντο SR Σχήµα 7. Χρονική εξέλιξη της θλιπτικής αντοχής δοκιµίων µε τσιµέντο SR. Θ C CN CM CNM Θλιπτική αντοχή (Mpa) Τσιµέντο SR ΘΑ CA CNA CMA CNMA Σχήµα 8. Χρονική εξέλιξη της θλιπτικής αντοχής δοκιµίων µε τσιµέντο SR και αναστολέα διάβρωσης. Από τα δοκίµια οπλισµένου κονιάµατος που εµβαπτίστηκαν για ένα χρόνο στα ανωτέρω διαλύµατα, προέκυψαν οι τιµές πυκνότητας ρεύµατος διάβρωσης που
9 9 παρουσιάζονται στα Σχήµατα Σε όλες τις περιπτώσεις παρουσιάζεται µεγάλη αύξηση των τιµών πυκνότητας ρεύµατος διάβρωσης από τους έξι στους δώδεκα µήνες, γεγονός που σηµαίνει ότι η διαβρωτική δράση των διαλυµάτων δείχνει να ακολουθεί µια εκθετική πορεία. Μετά από ένα χρόνο, οι µεγαλύτερες τιµές ρεύµατος διάβρωσης παρατηρούνται στα δοκίµια που εµβαπτίστηκαν στο τριπλό διάλυµα χλωριούχου νατρίου, θειικού νατρίου και θειικού µαγνησίου, και είναι σχεδόν διπλάσιες από αυτές των δοκιµίων στο διάλυµα µόνο χλωριόντων, ενώ στα δοκίµια στους άλλους δύο τύπους διαλυµάτων διαπιστώνονται παραπλήσιες ενδιάµεσες τιµές. Ο Dehwah (2007) επίσης κατέληξε ότι η ταυτόχρονη παρουσία Cl - και υψηλής συγκέντρωσης Mg 2+ οδηγούν στη µεγαλύτερη ταχύτητα διάβρωσης του οπλισµού, αποδίδοντας την αυξηµένη ταχύτητα διάβρωσης του οπλισµού σε διαλύµατα ταυτόχρονα χλωριόντων και θειικών αλάτων, σε σχέση µε αντίστοιχα που περιέχουν µόνο χλωριόντα, στους ακόλουθους δύο παράγοντες: α) στην αυξηµένη συγκέντρωση ελευθέρων χλωριόντων στους πόρους του µείγµατος, λόγω της ταυτόχρονης παρουσίας θειικών αλάτων και β) στη µείωση της ηλεκτρικής αντίστασης του σκυροδέµατος λόγω ύπαρξης θειικών αλάτων. Πυκνότητα ρεύµατος διάβρωσης (µα/cm²) 5,0 4,0 3,0 2,0 1,0 0,0 Τσιµέντο Ι52,5 C CN CM CNM CA CNA CMA CNMA 6 µήνες 12 µήνες Σχήµα 9. Πυκνότητα ρεύµατος διάβρωσης των δοκιµίων Ι52,5 µετά από 6 και 12 µήνες εµβάπτισης. Πυκνότητα ρεύµατος διάβρωσης (µa/cm²) 5,0 4,0 3,0 2,0 1,0 0,0 Τσιµέντο SR C CN CM CNM CA CNA CMA CNMA 6 µήνες 12 µήνες Σχήµα 10. Πυκνότητα ρεύµατος διάβρωσης των δοκιµίων SR µετά από 6 και 12 µήνες εµβάπτισης.

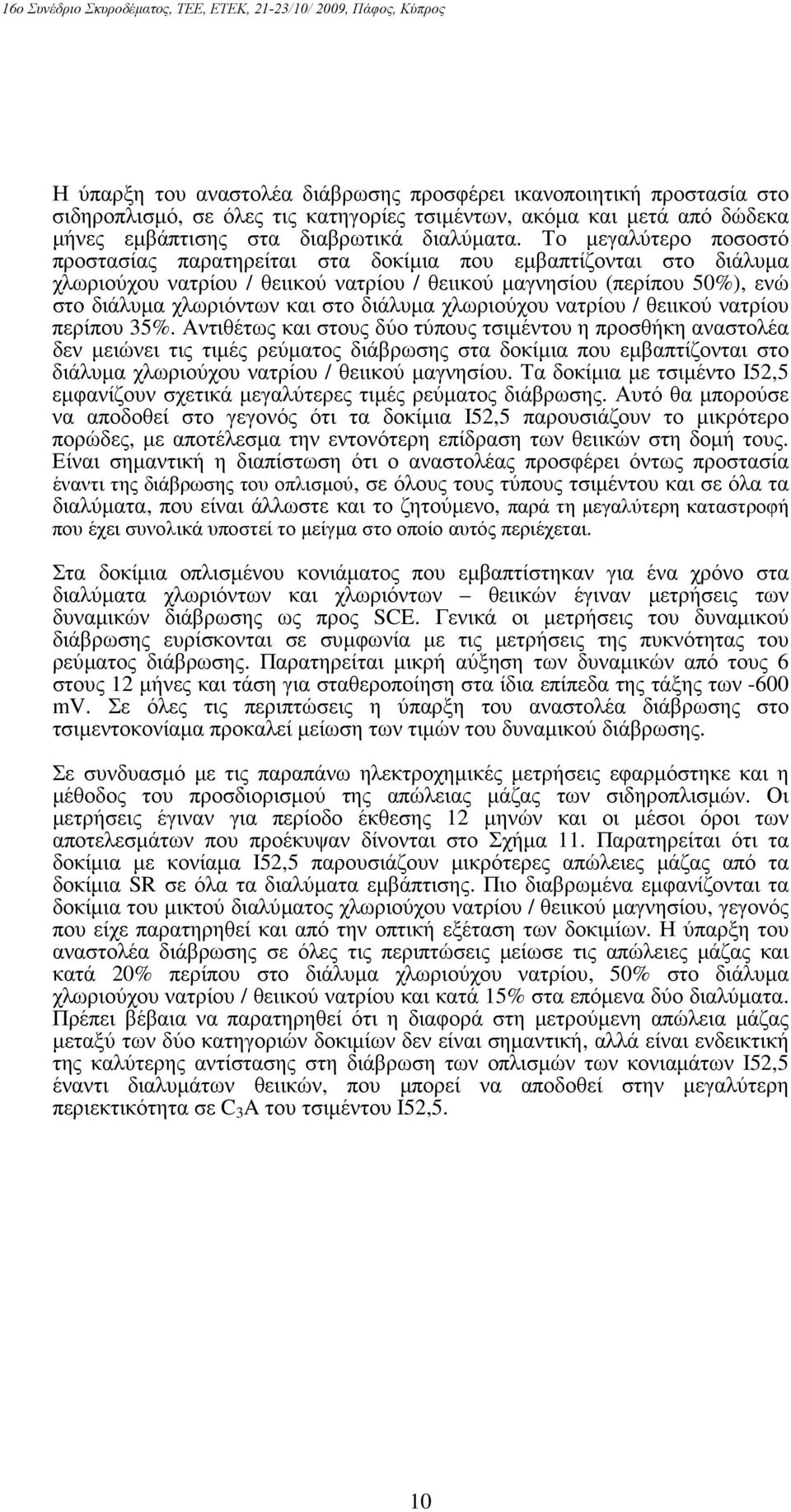

10 10 Η ύπαρξη του αναστολέα διάβρωσης προσφέρει ικανοποιητική προστασία στο σιδηροπλισµό, σε όλες τις κατηγορίες τσιµέντων, ακόµα και µετά από δώδεκα µήνες εµβάπτισης στα διαβρωτικά διαλύµατα. Το µεγαλύτερο ποσοστό προστασίας παρατηρείται στα δοκίµια που εµβαπτίζονται στο διάλυµα χλωριούχου νατρίου / θειικού νατρίου / θειικού µαγνησίου (περίπου 50%), ενώ στο διάλυµα χλωριόντων και στο διάλυµα χλωριούχου νατρίου / θειικού νατρίου περίπου 35%. Αντιθέτως και στους δύο τύπους τσιµέντου η προσθήκη αναστολέα δεν µειώνει τις τιµές ρεύµατος διάβρωσης στα δοκίµια που εµβαπτίζονται στο διάλυµα χλωριούχου νατρίου / θειικού µαγνησίου. Τα δοκίµια µε τσιµέντο Ι52,5 εµφανίζουν σχετικά µεγαλύτερες τιµές ρεύµατος διάβρωσης. Αυτό θα µπορούσε να αποδοθεί στο γεγονός ότι τα δοκίµια Ι52,5 παρουσιάζουν το µικρότερο πορώδες, µε αποτέλεσµα την εντονότερη επίδραση των θειικών στη δοµή τους. Είναι σηµαντική η διαπίστωση ότι ο αναστολέας προσφέρει όντως προστασία έναντι της διάβρωσης του οπλισµού, σε όλους τους τύπους τσιµέντου και σε όλα τα διαλύµατα, που είναι άλλωστε και το ζητούµενο, παρά τη µεγαλύτερη καταστροφή που έχει συνολικά υποστεί το µείγµα στο οποίο αυτός περιέχεται. Στα δοκίµια οπλισµένου κονιάµατος που εµβαπτίστηκαν για ένα χρόνο στα διαλύµατα χλωριόντων και χλωριόντων θειικών έγιναν µετρήσεις των δυναµικών διάβρωσης ως προς SCE. Γενικά οι µετρήσεις του δυναµικού διάβρωσης ευρίσκονται σε συµφωνία µε τις µετρήσεις της πυκνότητας του ρεύµατος διάβρωσης. Παρατηρείται µικρή αύξηση των δυναµικών από τους 6 στους 12 µήνες και τάση για σταθεροποίηση στα ίδια επίπεδα της τάξης των -600 mv. Σε όλες τις περιπτώσεις η ύπαρξη του αναστολέα διάβρωσης στο τσιµεντοκονίαµα προκαλεί µείωση των τιµών του δυναµικού διάβρωσης. Σε συνδυασµό µε τις παραπάνω ηλεκτροχηµικές µετρήσεις εφαρµόστηκε και η µέθοδος του προσδιορισµού της απώλειας µάζας των σιδηροπλισµών. Οι µετρήσεις έγιναν για περίοδο έκθεσης 12 µηνών και οι µέσοι όροι των αποτελεσµάτων που προέκυψαν δίνονται στο Σχήµα 11. Παρατηρείται ότι τα δοκίµια µε κονίαµα Ι52,5 παρουσιάζουν µικρότερες απώλειες µάζας από τα δοκίµια SR σε όλα τα διαλύµατα εµβάπτισης. Πιο διαβρωµένα εµφανίζονται τα δοκίµια του µικτού διαλύµατος χλωριούχου νατρίου / θειικού µαγνησίου, γεγονός που είχε παρατηρηθεί και από την οπτική εξέταση των δοκιµίων. Η ύπαρξη του αναστολέα διάβρωσης σε όλες τις περιπτώσεις µείωσε τις απώλειες µάζας και κατά 20% περίπου στο διάλυµα χλωριούχου νατρίου, 50% στο διάλυµα χλωριούχου νατρίου / θειικού νατρίου και κατά 15% στα επόµενα δύο διαλύµατα. Πρέπει βέβαια να παρατηρηθεί ότι η διαφορά στη µετρούµενη απώλεια µάζας µεταξύ των δύο κατηγοριών δοκιµίων δεν είναι σηµαντική, αλλά είναι ενδεικτική της καλύτερης αντίστασης στη διάβρωση των οπλισµών των κονιαµάτων Ι52,5 έναντι διαλυµάτων θειικών, που µπορεί να αποδοθεί στην µεγαλύτερη περιεκτικότητα σε C 3 A του τσιµέντου Ι52,5.

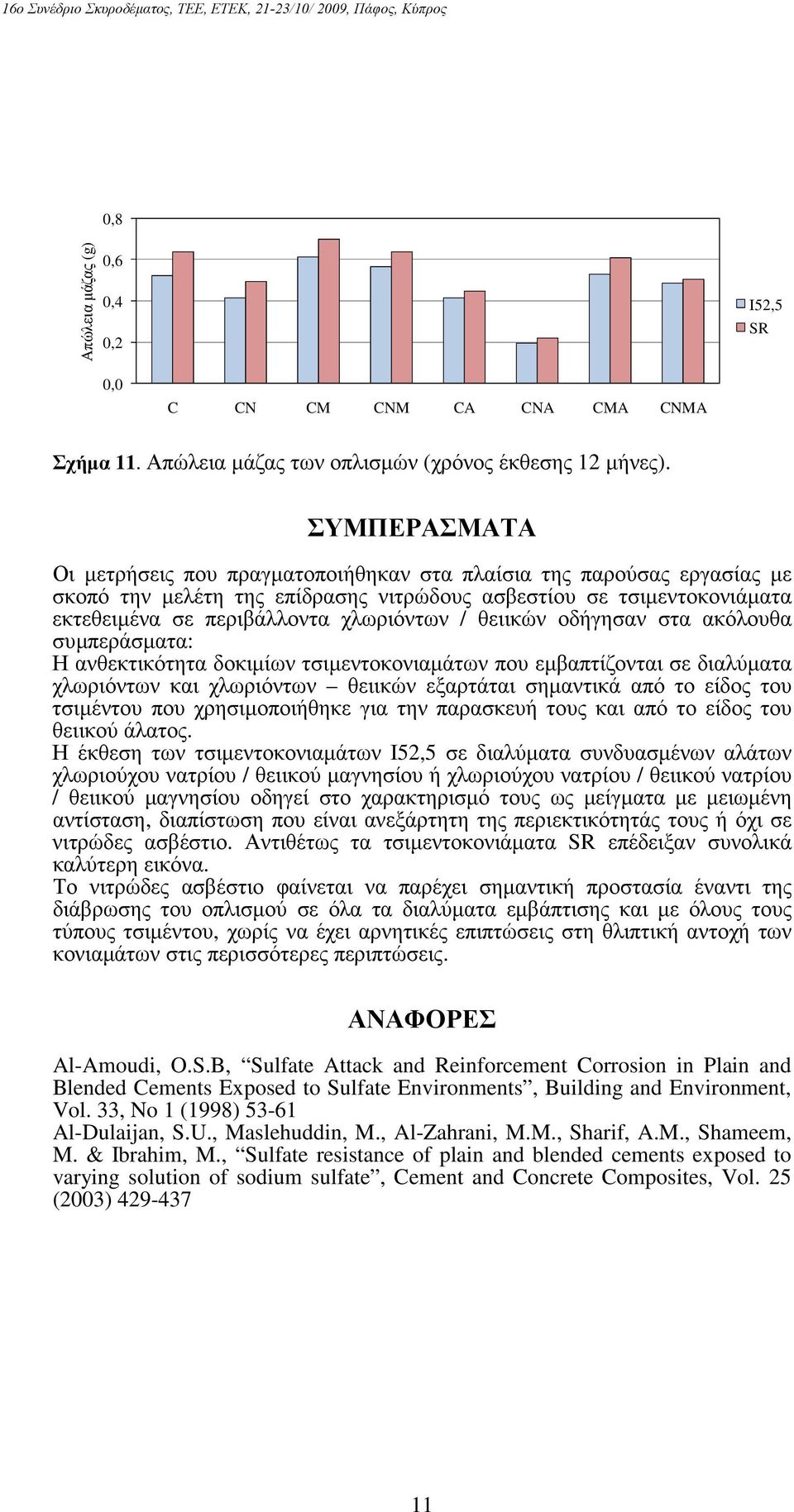

11 11 0,8 Απώλεια µάζας (g) 0,6 0,4 0,2 I52,5 SR 0,0 C CN CM CNM CA CNA CMA CNMA Σχήµα 11. Απώλεια µάζας των οπλισµών (χρόνος έκθεσης 12 µήνες). ΣΥΜΠΕΡΑΣΜΑΤΑ Οι µετρήσεις που πραγµατοποιήθηκαν στα πλαίσια της παρούσας εργασίας µε σκοπό την µελέτη της επίδρασης νιτρώδους ασβεστίου σε τσιµεντοκονιάµατα εκτεθειµένα σε περιβάλλοντα χλωριόντων / θειικών οδήγησαν στα ακόλουθα συµπεράσµατα: Η ανθεκτικότητα δοκιµίων τσιµεντοκονιαµάτων που εµβαπτίζονται σε διαλύµατα χλωριόντων και χλωριόντων θειικών εξαρτάται σηµαντικά από το είδος του τσιµέντου που χρησιµοποιήθηκε για την παρασκευή τους και από το είδος του θειικού άλατος. Η έκθεση των τσιµεντοκονιαµάτων Ι52,5 σε διαλύµατα συνδυασµένων αλάτων χλωριούχου νατρίου / θειικού µαγνησίου ή χλωριούχου νατρίου / θειικού νατρίου / θειικού µαγνησίου οδηγεί στο χαρακτηρισµό τους ως µείγµατα µε µειωµένη αντίσταση, διαπίστωση που είναι ανεξάρτητη της περιεκτικότητάς τους ή όχι σε νιτρώδες ασβέστιο. Αντιθέτως τα τσιµεντοκονιάµατα SR επέδειξαν συνολικά καλύτερη εικόνα. Το νιτρώδες ασβέστιο φαίνεται να παρέχει σηµαντική προστασία έναντι της διάβρωσης του οπλισµού σε όλα τα διαλύµατα εµβάπτισης και µε όλους τους τύπους τσιµέντου, χωρίς να έχει αρνητικές επιπτώσεις στη θλιπτική αντοχή των κονιαµάτων στις περισσότερες περιπτώσεις. ΑΝΑΦΟΡΕΣ Al-Amoudi, O.S.B, Sulfate Attack and Reinforcement Corrosion in Plain and Blended Cements Exposed to Sulfate Environments, Building and Environment, Vol. 33, No 1 (1998) Al-Dulaijan, S.U., Maslehuddin, M., Al-Zahrani, M.M., Sharif, A.M., Shameem, M. & Ibrahim, M., Sulfate resistance of plain and blended cements exposed to varying solution of sodium sulfate, Cement and Concrete Composites, Vol. 25 (2003)

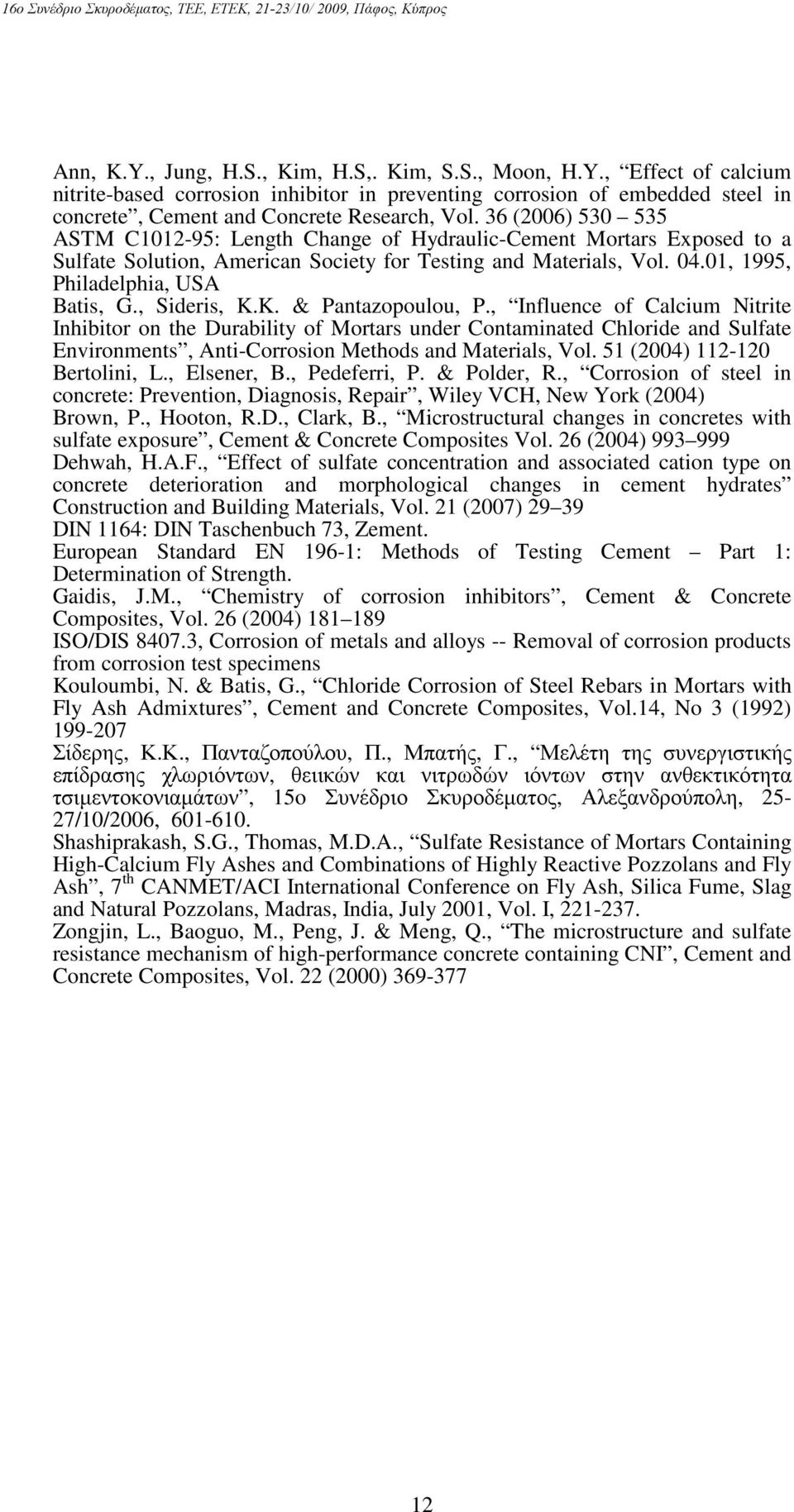

12 12 Ann, K.Y., Jung, H.S., Kim, H.S,. Kim, S.S., Moon, H.Y., Effect of calcium nitrite-based corrosion inhibitor in preventing corrosion of embedded steel in concrete, Cement and Concrete Research, Vol. 36 (2006) ASTM C : Length Change of Hydraulic-Cement Mortars Exposed to a Sulfate Solution, American Society for Testing and Materials, Vol , 1995, Philadelphia, USA Batis, G., Sideris, K.K. & Pantazopoulou, P., Influence of Calcium Nitrite Inhibitor on the Durability of Mortars under Contaminated Chloride and Sulfate Environments, Anti-Corrosion Methods and Materials, Vol. 51 (2004) Bertolini, L., Elsener, B., Pedeferri, P. & Polder, R., Corrosion of steel in concrete: Prevention, Diagnosis, Repair, Wiley VCH, New York (2004) Brown, P., Hooton, R.D., Clark, B., Microstructural changes in concretes with sulfate exposure, Cement & Concrete Composites Vol. 26 (2004) Dehwah, H.A.F., Effect of sulfate concentration and associated cation type on concrete deterioration and morphological changes in cement hydrates Construction and Building Materials, Vol. 21 (2007) DIN 1164: DIN Taschenbuch 73, Zement. European Standard EN 196-1: Methods of Testing Cement Part 1: Determination of Strength. Gaidis, J.M., Chemistry of corrosion inhibitors, Cement & Concrete Composites, Vol. 26 (2004) ISO/DIS , Corrosion of metals and alloys -- Removal of corrosion products from corrosion test specimens Kouloumbi, Ν. & Batis, G., Chloride Corrosion of Steel Rebars in Mortars with Fly Ash Admixtures, Cement and Concrete Composites, Vol.14, No 3 (1992) Σίδερης, Κ.Κ., Πανταζοπούλου, Π., Μπατής, Γ., Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων, 15o Συνέδριο Σκυροδέµατος, Αλεξανδρούπολη, 25-27/10/2006, Shashiprakash, S.G., Thomas, M.D.A., Sulfate Resistance of Mortars Containing High-Calcium Fly Ashes and Combinations of Highly Reactive Pozzolans and Fly Ash, 7 th CANMET/ACI International Conference on Fly Ash, Silica Fume, Slag and Natural Pozzolans, Madras, India, July 2001, Vol. I, Zongjin, L., Baoguo, M., Peng, J. & Meng, Q., The microstructure and sulfate resistance mechanism of high-performance concrete containing CNI, Cement and Concrete Composites, Vol. 22 (2000)
Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων
Μελέτη της συνεργιστικής επίδρασης χλωριόντων, θειικών και νιτρωδών ιόντων στην ανθεκτικότητα τσιµεντοκονιαµάτων Κ.Κ. Σίδερης Επίκουρος Καθηγητής. Τµήµα Πολιτικών Μηχανικών, ηµοκρίτειο Πανεπιστήµιο Θράκης
Διαβάστε περισσότεραΕπίδραση του νιτρώδους ασβεστίου στην αντίσταση των τσιµεντοκονιαµάτων έναντι διαλυµάτων θειικών αλάτων
Επίδραση του νιτρώδους ασβεστίου στην αντίσταση των τσιµεντοκονιαµάτων έναντι διαλυµάτων θειικών αλάτων Γ. Μπατής & Π. Πανταζοπούλου Χηµικοί Μηχανικοί. Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο
Διαβάστε περισσότεραΧ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α
ΧΡΗΣΗ ΑΝΑΣΤΟΛΕΩΝ ΙΑΒΡΩΣΗΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΑΛΥΒΑ ΣΕ ΚΟΝΙΑΜΑΤΑ Η τεχνική των SG είναι µία εργαστηριακή µέθοδος επιταχυνόµενης δοκιµής, χρήσιµη για γρήγορη εκτίµηση της διάβρωσης των σιδηροπλισµών
Διαβάστε περισσότεραΓεώργιος ΜΠΑΤΗΣ 1, Αθανάσιος ΡΟΥΤΟΥΛΑΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3. Λέξεις κλειδιά: ιπτάµενη τέφρα, πορφυρίτης, αντοχές, χλωριόντα, Strain Gauges
1 Βελτιστοποίηση συνδυασµού ιπτάµενης τέφρας και παραπροϊόντος κοιτάσµατος πορφυρίτη στην ανθεκτικότητα σκυροδέµατος Optimization of fly ash and porfiritis waste combination in concrete durability Γεώργιος
Διαβάστε περισσότεραΣυγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν
Συγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν Κ. Κ. Σίδερης Επικ. Καθηγητής, ηµοκρίτειο Πανεπιστήµιο Θράκης, Τµήµα Πολιτικών Μηχανικών, Εργαστήριο οµικών Υλικών. Θ. Φιλίππου & Ι. Μαρίνος ΧΜ,
Διαβάστε περισσότεραΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ
ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ Γεώργιος Μπατής Καθηγητής. Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο. Παρασκευή Πανταζοπούλου Χημικός Μηχανικός. Σχολή
Διαβάστε περισσότεραιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων
ιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων Π. Πανταζοπούλου Χηµικός Μηχανικός. Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο.
Διαβάστε περισσότεραιερεύνηση των υνατοτήτων Προστασίας του Χ.Ο.Σ. από την ιάβρωση µε MCI
ιερεύνηση των υνατοτήτων Προστασίας του Χ.Ο.Σ. από την ιάβρωση µε MCI Ε. Ρακαντά, Χηµικός Μηχανικός, Σχολή Χηµικών Μηχανικών, Τοµέας Επιστήµης και Τεχνικής των Υλικών, Εθνικό Μετσόβιο Πολυτεχνείο Γ. Μπατής
Διαβάστε περισσότεραΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ
Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ
Διαβάστε περισσότεραΕπίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος
Επίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος Αθ. Ρούτουλας Καθηγητής. Τµήµα Φυσικής Χηµείας και Τεχνολογίας Υλικών, Τ.Ε.Ι. Πειραιά.. Γ. Μπατής
Διαβάστε περισσότεραΣυµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών
Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Κ.Κ. Σίδερης, Α.Ε. Σάββα, Ι. Παπαγιάννη. Εισαγωγή Είναι γνωστό ότι ανθεκτικότητα µιας κατασκευής ονοµάζουµε την ικανότητά της
Διαβάστε περισσότεραΕπίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος
Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα
Διαβάστε περισσότεραιάβρωση οπλισµού κονιαµάτων µε ασβεστολιθικά τσιµέντα σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες
ιάβρωση οπλισµού κονιαµάτων µε ασβεστολιθικά τσιµέντα σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Corrosion behaviour of limestone cement mortars in combined chloride
Διαβάστε περισσότεραΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ
Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ
Διαβάστε περισσότεραΕπίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων
Επίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων Influence of PRAH crystalline admixtures on the durability of concretes Koσμάς ΣΙΔΕΡΗΣ 1, Χρήστος ΤΑΣΣΟΣ 2, Αλέξανδρος ΧΑΤΖΟΠΟΥΛΟΣ
Διαβάστε περισσότεραΛέξεις κλειδιά: διάβρωση οπλισμού, αναστολείς διάβρωσης, οργανικές επικαλύψεις, χλωριόντα, ηλεκτροχημικές μετρήσεις, απώλεια μάζας.
Προστατευτική επίδραση οργανικής επικάλυψης στη διάβρωση οπλισμού του σκυροδέματος Protective effect of organic coating on corrosion of reinforced concrete Ε. Βούλγαρη 1, Α. Ζαχαροπούλου 2, Ν. Χουσίδης
Διαβάστε περισσότεραΕΙΣΑΓΩΓΗ. Γεώργιος ΜΠΑΤΗΣ 1, Ελένη ΣΙΟΒΑ 2. Λέξεις κλειδιά: Λευκό τσιμέντο, Μετακαολίνης, Αναστολείς διάβρωσης, Διάβρωση οπλισμένης τσιμεντοκονίας
Ανθεκτικότητα Κονιαμάτων Αποκατάστασης με Λευκό Τσιμέντο - Δυνατότητες Προστασίας Durability of white cement restoration mortars - Protection potential Γεώργιος ΜΠΑΤΗΣ 1, Ελένη ΣΙΟΒΑ 2 Λέξεις κλειδιά:
Διαβάστε περισσότερα6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διαβάστε περισσότεραΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ
ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων
Διαβάστε περισσότεραΣυµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες
Συµπεριφορά σκυροδέµατος µε ασβεστολιθικά τσιµέντα Portland σε συνδυασµένο περιβάλλον χλωριόντων και θειικών ιόντων και χαµηλές θερµοκρασίες Behaviour of limestone cement concrete in combined chloride
Διαβάστε περισσότεραΠοιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων
Ποιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων Περιβάλλον Μικρός λόγος Ν/Τ εξασφαλίζει πυκνό σκυρόδεμα με μικρή διαπερατότητα
Διαβάστε περισσότεραΣκυροδέµατα υψηλής επιτελεστικότητας: Αντοχή και ανθεκτικότητα έναντι συνδυασµένης δράσης θειικών αλάτων και χλωριόντων.
Σκυροδέµατα υψηλής επιτελεστικότητας: Αντοχή και ανθεκτικότητα έναντι συνδυασµένης δράσης θειικών αλάτων και χλωριόντων. Α.Ε. Σάββα Επίκουρος Καθηγήτρια, ΠΘ Σ. Μαλαµούλη & Μ. Μαυρίδου Φοιτήτριες του Τµήµατος
Διαβάστε περισσότεραΠροστασία του Οπλισµένου Σκυροδέµατος µε Οργανικές Επικαλύψεις
Προστασία του Οπλισµένου Σκυροδέµατος µε Οργανικές Επικαλύψεις Γ. Μπατής, Καθηγητής, Τοµέας Επιστήµης και Τεχνικής των Υλικών, Σχολή Χηµικών Μηχανικών ΕΜΠ Ε. Ρακαντά, Χ. Σπερέζη, Μ. Κουµαντάκης, Χηµικός
Διαβάστε περισσότεραΣυγκριτική αξιολόγηση της ανθεκτικότητας σκυροδεµάτων από σύνθετα τσιµέντα Comparative assessment of durability of blended cements concrete
Συγκριτική αξιολόγηση της ανθεκτικότητας σκυροδεµάτων από σύνθετα τσιµέντα Comparative assessment of durability of blended cements concrete Παναγιώτα ΠΙΠΙΛΙΚΑΚΗ 1, Μανώλης ΧΑΝΙΩΤΑΚΗΣ 2, Μαργαρίτα ΚΑΤΣΙΩΤΗ
Διαβάστε περισσότεραΗ ΣΗΜΑΣΙΑ ΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΛΟΓΩ ΕΝΑΝΘΡΑΚΩΣΗΣ
Η ΣΗΜΑΣΙΑ ΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΛΟΓΩ ΕΝΑΝΘΡΑΚΩΣΗΣ Κ.Κ. Σίδερης Επίκουρος Καθηγητής ΠΘ, Εργαστήριο οµικών Υλικών, Τµήµα Πολιτικών Μηχανικώ,ν ηµοκρίτειο Πανεπιστήµιο Θράκης,
Διαβάστε περισσότεραΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ
ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ Α. Μαρίνος, Γ. Μπατής, Μ. Κατσιώτη Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 8 Αθήνα Μ. Σ. Κατσιώτης Chemical Engineering
Διαβάστε περισσότεραΑξιολόγηση της διαµόρφωσης της πορώδους µικροδοµής τσιµεντοκονιαµάτων από τετραµερή σύνθετα τσιµέντα και της επίδρασής της στην ανθεκτικότητα
Αξιολόγηση της διαµόρφωσης της πορώδους µικροδοµής τσιµεντοκονιαµάτων από τετραµερή σύνθετα τσιµέντα και της επίδρασής της στην ανθεκτικότητα Assessment of the evolution of porous microstructure of quaternary
Διαβάστε περισσότεραΕπίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης
Επίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης Influence of the type of cement on durability of concrete against carbonation Χρήστος ΤΑΣΣΟΣ 1, Koσμάς ΣΙΔΕΡΗΣ 2,
Διαβάστε περισσότεραH επίδραση οργανικών αναστολέων διάβρωσης στο οπλισµένο ελαφροβαρές σκυρόδεµα
H επίδραση οργανικών αναστολέων διάβρωσης στο οπλισµένο ελαφροβαρές σκυρόδεµα Mπατής Γιώργος Χηµικός Μηχανικός, Καθηγητής ΕΜΠ Γρηγοριάδης Γρηγόρης Χηµικός Μηχανικός, Υποψήφιος ιδάκτωρ ΕΜΠ Λέξεις Κλειδιά:
Διαβάστε περισσότερασκυροδέµατος λόγω ενανθράκωσης και ταυτόχρονης παρουσίας χλωριόντων.
Επίδραση του αναστολέα διάβρωσης µε βάση την N,Nδιµεθυλαµινοαιθανόλη στην προστασία του οπλισµού του σκυροδέµατος λόγω ενανθράκωσης και ταυτόχρονης παρουσίας χλωριόντων. Γ. Μπατής, Ε. Ρακαντά, Β. Θεοδωρίδης
Διαβάστε περισσότεραΠαραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου
Παραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου Koσμάς Κ. Σίδερης Αναπληρωτής Καθηγητής Δ.Π.Θ., kksider@civil.duth.gr Αλέξανδρος Χατζόπουλος Πολ. Μηχανικός, υπ. Διδάκτορας Δ.Π.Θ., achatzop@civil.duth.gr
Διαβάστε περισσότεραΒελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται
Βελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται σύµφωνα µε το πρότυπο ΕΛΟΤ ΕΝ 197-1..Χ. Τσαµατσούλης ρ. Χηµικός Μηχανικός, Συντονιστής Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε Ν. Νικολακάκος Χηµικός
Διαβάστε περισσότεραιερεύνηση ορίων εφαρµογής τεχνικής Strain Gauges για µετρήσεις διάβρωσης οπλισµών σκυροδέµατος
ιερεύνηση ορίων εφαρµογής τεχνικής Strain Gauges για µετρήσεις διάβρωσης οπλισµών σκυροδέµατος Γ. Μπατής Καθηγητής Ε.Μ.Π. Τµήµα Χηµικών Μηχανικών, Τοµέας Επιστήµης και Τεχνικής των Υλικών Α. Ρούτουλας
Διαβάστε περισσότεραΕυρωπαϊκός Κανονισµός Εκτοξευόµενου Σκυροδέµατος: Απαιτήσεις, Οδηγίες και Έλεγχοι
Ευρωπαϊκός Κανονισµός Εκτοξευόµενου Σκυροδέµατος: Απαιτήσεις, Οδηγίες και Έλεγχοι Α.Γ. Σακελλαρίου ρ. Πολιτικός Μηχανικός ΠΕΡΙΛΗΨΗ: Το άρθρο αυτό αποτελεί ένα σχολιασµό του Ευρωπαϊκού Κανονισµού Εκτοξευόµενου
Διαβάστε περισσότεραΤσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα
Τσιµέντα Άσβεστος παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος «Αειφόρα» τσιµέντα Φυσικά τσιµέντα Τσιµέντα Portland Non-Portland τσιµέντα Blended Portland (σύνθετα) τσιµέντα Χρονολογική σειρά Πρώτες
Διαβάστε περισσότεραΟ ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων
Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,
Διαβάστε περισσότεραΧΡΗΣΙΜΟΠΟΙΗΣΗ ΟΡΥΚΤΩΝ ΠΡΟΣΘΕΤΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΑΠΟ ΠΑΡΑΠΡΟΪΟΝΤΑ ΤΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΜnO 2
ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΟΡΥΚΤΩΝ ΠΡΟΣΘΕΤΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΑΠΟ ΠΑΡΑΠΡΟΪΟΝΤΑ ΤΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΜnO 2 Ν. Χουσίδης, E. Ρακαντά, Γ. Μπατής Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157
Διαβάστε περισσότεραΕπιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια
Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Κ.Γ. Τρέζος, Θ. Βασιλόπουλος, Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π Σ. Μουγιάκος, Εργαστήριο Μετάλλων ΚΕ Ε. Λέξεις κλειδιά:
Διαβάστε περισσότεραΤο νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1
Ημερίδες / ΤΕΕ ΤΔΚ - ΤΑΚ Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π. Μάιος, 2011 Κανονισμοί Σκυροδέματος 20cm Κυβικά Δοκίμια 20x20x20 cm Β.Δ./54* Β80 ΠΤΠ-504
Διαβάστε περισσότεραΑνθεκτικότητα σκυροδέµατος µε ασβεστολιθικά τσιµέντα σε περιβάλλον θειικών ιόντων
Ανθεκτικότητα σκυροδέµατος µε ασβεστολιθικά τσιµέντα σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, K. Σωτηριάδης, Γ. Μεχίλη, Α. Πλιακοπάνου, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,
Διαβάστε περισσότεραΑνθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει;
Ανθεκτικότητα Τσιµέντου στα Θειικά: Είναι εδοµένο ότι η Σκωρία Υψικαµίνων την Ενισχύει; ΤΣΙΜΠΟΥΚΗ ΖΩΗ 1, ΚΑΡΑΓΙΑΝΝΗΣ ΓΙΑΝΝΗΣ 2 Λέξεις κλειδιά: Τσιµέντο, Σκωρία Υψικαµίνων, Θειικά ΠΕΡΙΛΗΨΗ: Εργαστηριακά
Διαβάστε περισσότεραΕπίδραση της χημικής - ορυκτολογικής σύστασης της ιπτάμενης τέφρας στις μηχανικές ιδιότητες και την ανθεκτικότητα του σκυροδέματος
Επίδραση της χημικής - ορυκτολογικής σύστασης της ιπτάμενης τέφρας στις μηχανικές ιδιότητες και την ανθεκτικότητα του σκυροδέματος Δρ. Νικόλαος Χουσίδης, Σχολή Χημικών Μηχανικών, Τομέας Επιστήμης και Τεχνικής
Διαβάστε περισσότεραΕπιδιορθώσεις Οπλισµένου Σκυροδέµατος από Κονιάµατα µε Αναστολείς ιάβρωσης
Επιδιορθώσεις Οπλισµένου Σκυροδέµατος από Κονιάµατα µε Αναστολείς ιάβρωσης Γ. Μπατής, Ε. Ρακαντά Σχολή Χηµικών Μηχανικών Ε.Μ.Π, Τοµέας Επιστήµη και Τεχνική των Υλικών Α. Ρούτουλας, ΤΕΙ ΠΕΙΡΑΙΑ, Τµήµα Φυσικής
Διαβάστε περισσότερααδρανή και ασβεστολιθικά τσιµέντα
Προσδιορισµός ταουµασίτη προερχόµενος από αδρανή και ασβεστολιθικά τσιµέντα ασβεστολιθικά Π.Πιπιλικάκη Υπ. ιδ. Χηµικός Μηχανικός, Σχολή Χηµικών Μηχανικών, Εργαστήριο Ανόργανης και Αναλυτικής Χηµείας, Εθνικό
Διαβάστε περισσότεραΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας
Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Ουρανια Τσιούλου Λέκτορας Πανεπιστήμιο Μπράιτον, O.Tsioulou@brighton.ac.uk Ανδρέας Λαμπρόπουλος Επίκουρος Καθηγητής Πανεπιστήμιο Μπράιτον, A.Lampropoulos@brighton.ac.uk
Διαβάστε περισσότεραΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ
ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ Στυλιανός Κ Αντίοχος Δρ. Χημικός Μηχανικός, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Σταμάτης
Διαβάστε περισσότεραΤο νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π.
Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Νικ Μαρσέλλος Πολ Μηχανικός ΕΜΠ Μάρτιος 2012 Κανονισμοί Σκυροδέματος Κυβικά Δοκίμια 20x20x20 cm 20cm 3mm 5mm 7mm ΒΔ/54* Β80 ΠΤΠ-504 Β120 + Σ100
Διαβάστε περισσότεραΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ STEEL MAKING SLAGS FOR THE PRODUCTION OF SELF-COMPACTING CONCRETES
Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΧΡΗΣΗ ΣΚΩΡΙΩΝ ΧΑΛΥΒΟΥΡΓΙΑΣ ΩΣ ΛΕΠΤΟ ΥΛΙΚΟ ΠΛΗΡΩΣΗΣ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ
Διαβάστε περισσότεραM M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr
Επιταχυνόμενες μέθοδοι μελέτης της φθοράς: Μέθοδος Tafel και μέθοδος ηλεκτροχημικής εμπέδησης Αντώνης Καραντώνης, και Δημήτρης Δραγατογιάννης 1 Σκοπός της άσκησης Στην άσκηση αυτή θα μελετηθεί η διάβρωση
Διαβάστε περισσότεραη νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ
Ανθεκτικότητα κατασκευών από σκυρόδεμα : η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Διάβρωση οπλισμού στο Σκυρόδεμα Διάβρωση οπλισμού Ενανθράκωση Χλωριόντα
Διαβάστε περισσότεραΑνθεκτικότητα κονιαµάτων τσιµέντου σε νερό θερµοκρασίας ο C
Ανθεκτικότητα κονιαµάτων τσιµέντου σε νερό θερµοκρασίας 20-80 ο C Σ. Τσιβιλής, Μ. Φλίσκα, Ο. Μανούκα, Β. Μπενέκης & Α. Σκαροπούλου Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών, Εργαστήριο Ανόργανης
Διαβάστε περισσότεραΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ
Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΑΥΤΟΣΥΜΠΥΚΝΟΥΜΕΝΟΥ
Διαβάστε περισσότεραΑΝΟΞΕΙ ΩΤΟΙ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ: Μηχανικές ιδιότητες και συµπεριφορά απέναντι στην διάβρωση
ΑΝΟΞΕΙ ΩΤΟΙ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ: Μηχανικές ιδιότητες και συµπεριφορά απέναντι στην διάβρωση Παναγιώτης Μαυροειδής, Μεταλλουργός Μηχανικός ΕΜΠ, MSc Τεχνολογία υλικών Eλένη Ρακαντά, Χηµικός Μηχανικός,
Διαβάστε περισσότεραΕΠΙΔΡΑΣΗ ΤΗΣ ΣΙΔΗΡΟΥΧΑΣ ΣΚΩΡΙΑΣ ΕΛΑΣΤΡΩΝ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΣΤΗΝ ΕΝΥΔΑΤΩΣΗ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ
ΕΠΙΔΡΑΣΗ ΤΗΣ ΣΙΔΗΡΟΥΧΑΣ ΣΚΩΡΙΑΣ ΕΛΑΣΤΡΩΝ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΣΤΗΝ ΕΝΥΔΑΤΩΣΗ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ν. Χουσίδης, E. Ρακαντά, Γ. Μπατής Σχολή Χημικών Μηχανικών, Τομέας Επιστήμης και Τεχνικής των Υλικών,
Διαβάστε περισσότεραΠΡΟΣΤΑΤΕΥΤΙΚΗ ΕΠΙΔΡΑΣΗ ΣΥΜΒΑΤΙΚΩΝ, ΥΔΑΤΙΚΩΝ ΔΙΑΣΠΟΡΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ ΝΑΝΟΤΕΧΝΟΛΟΓΙΑΣ ΣΤΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ
ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΕΠΙΔΡΑΣΗ ΣΥΜΒΑΤΙΚΩΝ, ΥΔΑΤΙΚΩΝ ΔΙΑΣΠΟΡΩΝ ΚΑΙ ΧΡΩΜΑΤΩΝ ΝΑΝΟΤΕΧΝΟΛΟΓΙΑΣ ΣΤΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Θ. Ζαφειροπούλου a, Ε. Ρακαντά a, Γ. Μπατής a a Τοµέας Επιστήµης και Τεχνικής των Υλικών, Σχολή
Διαβάστε περισσότεραΤα καλούπια. Ι Απόστολου Κωνσταντινίδη
Τόµος Α 2.2 Τα καλούπια Τα στοιχεία των καλουπιών για την κατασκευή δοµικών στοιχείων οπλισµένου σκυροδέµατος, χωρίζονται σε τέσσερεις κατηγορίες: 1. Επιφανειακά στοιχεία ή πετσώµατα 2. Οριζόντια φέροντα
Διαβάστε περισσότεραΑΝΘΕΚΤΙΚΟΤΗΤΑ ΦΟΡΕΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΥΠΟ ΚΑΜΠΤΙΚΗ ΦΟΡΤΙΣΗ DURABILITY OF REINFORCED CONCRETE STRUCTURES UNDER BENDING LOADS
ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΦΟΡΕΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΥΠΟ ΚΑΜΠΤΙΚΗ ΦΟΡΤΙΣΗ DURABILITY OF REINFORCED CONCRETE STRUCTURES UNDER BENDING LOADS Λουκάς ΚΑΡΑΒΟΚΥΡΟΣ 1, Νικόλαος ΚΑΤΣΙΩΤΗΣ 2, Γιώργος ΜΠΑΤΗΣ 3, Μαργαρίτα
Διαβάστε περισσότεραΚροκίδωση Συσσωμάτωση Χημική κατακρήμνιση Πηγή: Μαρία Λοϊζίδου, ΕΜΠ, Αθήνα 2006
Κροκίδωση Συσσωμάτωση Χημική κατακρήμνιση Πηγή: Μαρία Λοϊζίδου, ΕΜΠ, Αθήνα 2006 Η χημική κατακρήμνιση βασίζεται στη λειτουργία της συσσωμάτωσης και κροκίδωσης των κολλοειδών σωματιδίων που υπάρχουν αρχικά
Διαβάστε περισσότεραKONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη
KONIAMATA Μίγμα μιάς ή περισσότερων κονιών με άμμο διαμέτρου μέχρι 4mm και νερό. ΔΙΑΚΡΙΣΗ Με βάση τη χρήση (α) Κονιάματα φερόντων δομικών στοιχείων π.χ. λιθοδομές, οπτοπλινθοδομές (β) Κονιάματα μη φερόντων
Διαβάστε περισσότεραΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: XHMEIA A ΛΥΚΕΙΟΥ
ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: XHMEIA A ΛΥΚΕΙΟΥ ΘΕΜΑ Α Να γράψετε στο τετράδιο σας τον αριθµό κάθε µίας από τις ερωτήσεις A1 έως A5 και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. Α1. Το ιόν 56 Fe +2 περιέχει:
Διαβάστε περισσότερα( α πό τράπεζα θεµάτων) ΚΕΦΑΛΑΙΟ 1 : ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ. 1. Να χαρακτηρίσετε τις επόµενες προτάσεις ως σωστές (Σ) ή λανθασµένες (Λ).
Χηµεία Α Λυκείου Φωτεινή Ζαχαριάδου 1 από 12 ( α πό τράπεζα θεµάτων) ΚΕΦΑΛΑΙΟ 1 : ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ 1. Να χαρακτηρίσετε τις επόµενες προτάσεις ως σωστές (Σ) ή λανθασµένες (Λ). α) Ένα µείγµα είναι πάντοτε
Διαβάστε περισσότεραΒΙΟΓΡΑΦΙΚΟ ΣΗΜΕΙΩΜΑ. ΚΟΣΜΑ Κ. ΣΙ ΕΡΗ ρ. ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ
ΒΙΟΓΡΑΦΙΚΟ ΣΗΜΕΙΩΜΑ ΚΟΣΜΑ Κ. ΣΙ ΕΡΗ ρ. ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ ΟΚΤΩΒΡΙΟΣ 2004 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΒΙΟΓΡΑΦΙΚΟ ΣΗΜΕΙΩΜΑ 3 2. ΣΠΟΥ ΕΣ-ΕΠΙΣΤΗΜΟΝΙΚΗ ΡΑΣΗ 3 3. Ι ΑΚΤΙΚΟ-ΕΚΠΑΙ ΕΥΤΙΚΟ ΕΡΓΟ 4 3.1. Σεµινάρια 4 3.2. Πανεπιστηµιακό
Διαβάστε περισσότεραΣ. Καλογεροπούλου, Αθ. Ρούτουλας, Π. Πανταζοπούλου, Α. Μαρουσάκη Τμήμα Φυσικής Χημείας και Τεχνολογίας Υλικών, Τ.Ε.Ι. Πειραιά
ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΑΝΤΙΔΙΑΒΡΩΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ ΟΠΛΙΣΜΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ, ΠΟΥ ΠΡΟΣΦΕΡΕΙ Η ΧΡΗΣΗ ΟΡΓΑΝΙΚΩΝ ΠΡΟΣΤΑΤΕΥΤΙΚΩΝ ΕΠΙΚΑΛΥΨΕΩΝ, ΜΕ ΤΗΝ ΜΕΘΟΔΟ ΤΩΝ STRAIN GAUGES Σ. Καλογεροπούλου, Αθ. Ρούτουλας, Π. Πανταζοπούλου,
Διαβάστε περισσότερα«Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεµα - ιαφορές ΚΤΣ-97 µε ΕΛΟΤ ΕΝ 206-1»
«Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεµα - ιαφορές ΚΤΣ-97 µε ΕΛΟΤ ΕΝ 206-1» 1. Εισαγωγή Νικ.Μαρσέλλος Πολιτ.Μηχανικού Ε.Μ.Π. Ποια είναι τα κύρια σηµεία που συντελούν στην διασφάλιση της ποιότητος και
Διαβάστε περισσότεραΚονιάματα με φυσική υδραυλική άσβεστο για την επισκευή και αποκατάσταση ιστορικών μνημείων
1 Κονιάματα με φυσική υδραυλική άσβεστο για την επισκευή και αποκατάσταση ιστορικών μνημείων Μortars based on natural hydraulic lime for the repair and restoration of historic monuments Αβραμίδης Παναγιώτης,
Διαβάστε περισσότερα«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------
Διαβάστε περισσότεραΣύγκριση των µεθόδων συντήρησης των προτύπων ΣΚ-303 και ΕΛΟΤ ΕΝ όσον αφορά τη συµβατική αντοχή του σκυροδέµατος
Σύγκριση των µεθόδων συντήρησης των προτύπων ΣΚ-303 και ΕΛΟΤ ΕΝ 12390.02 όσον αφορά τη συµβατική αντοχή του σκυροδέµατος Κ. Γεωργίου Πολιτικός Μηχανικός, ΙΝΤΕΡΜΠΕΤΟΝ οµικά Υλικά ΑΕ. Μ. Κατσάκου ρ. Πολιτικός
Διαβάστε περισσότεραΓεώργιος ΡΟΥΒΕΛΑΣ 1, Κων/νος ΞΗΝΤΑΡΑΣ / ΑΓΕΤ ΗΡΑΚΛΗΣ 2, Λέξεις κλειδιά: Αδρανή, άργιλος, ασβεστολιθική παιπάλη, ισοδύναμο άμμου, μπλε του μεθυλενίου
Προσδιορισμός περιεκτικότητας σε άργιλο ή πλαστικών λεπτών στα αδρανή μέσω των δοκιμών Ισοδυνάμου άμμου (ASTM D 2419-2 & EN 933 8) και Μπλε του μεθυλενίου (ΕΝ 933.9) Σύγκριση αποτελεσμάτων Determination
Διαβάστε περισσότεραΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ
ΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ Η αξιοποίηση της γεωθερμικής ενέργειας συναντά ορισμένα τεχνικά προβλήματα, Τα προβλήματα αυτά είναι: (α) ο σχηματισμός επικαθίσεων (ή καθαλατώσεις
Διαβάστε περισσότεραΣυµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος, Κ.Γ. Τρέζος, M-A.H. Μενάγια, 1
Συµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος Κ.Γ. Τρέζος, M-A.H. Μενάγια Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π. Λέξεις κλειδιά: Ράβδοι οπλισµού σκυροδέµατος, συγκολλήσεις, ΠΕΡΙΛΗΨΗ: Στην παρούσα
Διαβάστε περισσότεραΕξαρτάται από. Κόστος μηχανική αντοχή
ΜΕΛΕΤΗ ΣΥΝΘΕΣΗΣ Εξαρτάται από Εργάσιμο νωπού Γενικές οδηγίες Κόστος μηχανική αντοχή αντοχή σε γήρανση σκληρυμένου σκυροδέματος Απαιτούμενη κάθιση εντός ορίων Καθορίζεται από το τσιμέντο. Μέση συμβατική
Διαβάστε περισσότεραΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ
Εισαγωγή ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Το γαλβανικό κελί (γαλβανική διάβρωση) είναι μια ηλεκτροχημική αντίδραση οξείδωσης-αναγωγής (redox), η οποία συμβαίνει όταν δύο ανόμοια μέταλλα
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών
Διαβάστε περισσότεραΒιώσιμη Διαχείριση Κατασκευών με Μειωμένο Κόστος Sustainable Construction Management with Reduced Costs
Βιώσιμη Διαχείριση Κατασκευών με Μειωμένο Κόστος Sustainable Construction Management with Reduced Costs Κοσμάς ΣΙΔΕΡΗΣ 1, Δημήτριος ΑΝΑΓΝΩΣΤΟΠΟΥΛΟΣ 2, Μαργαρίτα ΜΠΕΛΑΛΗ 3, Ιάσων ΤΖΑΝΑΚΑΚΗΣ 4, Αλέξανδρος
Διαβάστε περισσότεραΚονιάματα με υαλόθραυσμα: Μηχανική αντοχή και Ανθεκτικότητα έναντι περιβαλλοντικών προσβολών και υψηλών θερμοκρασιών
Κονιάματα με υαλόθραυσμα: Μηχανική αντοχή και Ανθεκτικότητα έναντι περιβαλλοντικών προσβολών και υψηλών θερμοκρασιών Mortars with glass cullet: Mechanical strength and Durability in environmental attack
Διαβάστε περισσότεραΛέξεις κλειδιά: οπλισμένο σκυρόδεμα, προστασία, οργανικές επικαλύψεις, αναστολέας διάβρωσης
Μελέτη της προσφερόμενης προστασίας οργανικών επικαλύψεων και αναστολέα διάβρωσης σε οπλισμένο σκυρόδεμα Investigation of the protection offered through organic coatings and corrosion inhibitor to reinforced
Διαβάστε περισσότεραΕΠΙ ΡΑΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΝΕΡΟΥ ΕΚΠΛΥΣΗΣ OXHMATΩΝ ΜΕΤΑΦΟΡΑΣ ΣΚΥΡΟ ΕΜΑΤΟΣ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΒΑΣΗ ΤΟ ΤΣΙΜΕΝΤΟ
ΕΠΙ ΡΑΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΝΕΡΟΥ ΕΚΠΛΥΣΗΣ OXHMATΩΝ ΜΕΤΑΦΟΡΑΣ ΣΚΥΡΟ ΕΜΑΤΟΣ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΒΑΣΗ ΤΟ ΤΣΙΜΕΝΤΟ Μ. Ζερβάκη, Σ. Τσίµας Εργαστήριο Ανόργανης και Αναλυτικής Χηµείας, Σχολή Χηµικών Μηχανικών,
Διαβάστε περισσότεραΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής
ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Ο χάλυβας οπλισμού, υπό κανονικές συνθήκες, προστατεύεται έναντι της διάβρωσης, εξ αιτίας
Διαβάστε περισσότεραΣυσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of pumice concrete strength with water to cement ratio
Συσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of umice concrete strength with water to cement ratio Βασίλης ΚΑΛΟΪΔΑΣ 1 Λέξεις κλειδιά: κισηρόδεμα, αντοχή,ενεργό
Διαβάστε περισσότερα«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------
Διαβάστε περισσότεραΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ
ΠΟΣΟΤΙΚΗ ΣΥΓΚΡΙΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΔΙΑΦΟΡΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΩΣ ΠΡΟΣΘΕΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Ε.Γ. Παπαδάκης, Μ.Π. Ευσταθίου Ε.Γ. Παπαδάκης & Συνεργ., Επιστημονικό Πάρκο Πατρών Α.Ε., Οδός Σταδίου, Πλατάνι,
Διαβάστε περισσότεραΕπίδραση της ιπταμένης τέφρας στην ανθεκτικότητα σκυροδεμάτων από τεταρτομερή σύνθετα τσιμέντα
Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Επίδραση της ιπταμένης τέφρας στην ανθεκτικότητα σκυροδεμάτων από
Διαβάστε περισσότεραΛέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας
Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.
Διαβάστε περισσότεραΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΡΟΗΓΟΥΜΕΝΩΝ ΕΤΩΝ ΜΕ ΑΠΑΝΤΗΣΕΙΣ
ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΡΟΗΓΟΥΜΕΝΩΝ ΕΤΩΝ ΜΕ ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ 1 ο Στις επόµενες ερωτήσεις να επιλέξετε την σωστή απάντηση : 1. Το µικρότερο σωµατίδιο ενός στοιχείου που µπορεί να πάρει µέρος στον σχηµατισµό χηµικών
Διαβάστε περισσότεραΛέξεις κλειδιά: Αδρανή, αποσάθρωση, κρυστάλλωση αλάτων
Μελέτη της Αποσάθρωσης των Αδρανών µε Στόχο τη Βελτίωση της Ανθεκτικότητας του Παραγόµενου Σκυροδέµατος A Study of the Weathering of Aggregates Aiming at the Improvement of the Durability of Concrete Ρεβέκκα
Διαβάστε περισσότεραΠαράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242
Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Ελ. Αναστασίου Πολιτικός Μηχανικός MSc ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΟΙ ΡΟΜΟΙ ΤΟΥ
Διαβάστε περισσότεραΛΥΚΕΙΟ ΑΓΙΑΣ ΦΥΛΑΞΕΩΣ, ΛΕΜΕΣΟΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2004 2005 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2005 ΜΑΘΗΜΑ : ΧΗΜΕΙΑ
ΛΥΚΕΙΟ ΑΓΙΑΣ ΦΥΛΑΞΕΩΣ, ΛΕΜΕΣΟΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2004 2005 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2005 ΜΑΘΗΜΑ : ΧΗΜΕΙΑ Τάξη : Β Λυκείου Ηµεροµηνία : 8/06/2005 ιάρκεια : 2,5 ώρες Αριθµός σελίδων: 5 Χρήσιµα
Διαβάστε περισσότεραΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής
ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Η ανθεκτικότητα κατασκευών από οπλισμένο σκυρόδεμα (Ο.Σ) επηρεάζεται σε μεγάλο βαθμό από
Διαβάστε περισσότεραΕπίδραση της διάβρωσης στη µηχανική συµπεριφορά δοµικών χαλύβων S500s και B500c.
Επίδραση της διάβρωσης στη µηχανική συµπεριφορά δοµικών χαλύβων S500s και B500c. Χ.Α. Αποστολόπουλος, Ν.. Αλεξόπουλος & Μ.Π. Παπαδόπουλος Εργαστήριο Τεχνολογίας και Αντοχής Υλικών, Τµήµα Μηχανολόγων και
Διαβάστε περισσότεραΕνότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ. Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος
Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Διδάσκων: Κωνσταντίνος Γ. Τσακαλάκης Καθηγητής Ε.Μ.Π. Ενότητα 2 η Σύνθεση Μείγματος Πρώτων Υλών στην παραγωγή κλίνκερ Άδεια Χρήσης Το παρόν εκπαιδευτικό
Διαβάστε περισσότεραΘέμα 1 ο (30 μονάδες)
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Θέμα 1 ο (30 μονάδες) (Καθ. Β.Ζασπάλης) Θεωρείστε ένα δοκίμιο καθαρού Νικελίου
Διαβάστε περισσότεραΧΡΗΣΗ ΝΕΩΝ ΥΛΙΚΩΝ ΓΙΑ ΤΗΝ ΑΥΞΗΣΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ
Εισήγηση στην ηµερίδα του ΤΕΕ «ΕΝΙΣΧΥΣΗ ΚΤΙΡΙΩΝ ΜΕ ΣΥΓΧΡΟΝΑ ΥΛΙΚΑ» 6 Νοεµβρίου 2007 1. ΕΙΣΑΓΩΓΗ. ΧΡΗΣΗ ΝΕΩΝ ΥΛΙΚΩΝ ΓΙΑ ΤΗΝ ΑΥΞΗΣΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Γ. Μπατής, Καθηγητής ΕΜΠ Ο συγγραφέας
Διαβάστε περισσότεραΛέξεις κλειδιά: Αδρανή σκωρίας (slag aggregates), ανθεκτικότητα (durability, αειφορία (sustainability)
Παρασκευή σκυροδεμάτων με χρήση αδρανών σκωρίας ηλεκτρικού κλιβάνου: συμβολή στην αύξηση της ανθεκτικότητας και της αειφορίας των κατασκευών Production of concretes using slag aggregates: increasing the
Διαβάστε περισσότεραΕΡΩΤΗΣΕΙΣ ΑΣΚΗΣΕΙΣ ΘΕΜΑΤΩΝ ΠΑΛΑΙΟΤΕΡΩΝ ΕΤΩΝ
ΕΡΩΤΗΣΕΙΣ ΑΣΚΗΣΕΙΣ ΘΕΜΑΤΩΝ ΠΑΛΑΙΟΤΕΡΩΝ ΕΤΩΝ 1.1. Ένα υδατικό διάλυμα αλατιού (NaCl) έχει περιεκτικότητα 15%w/v. Αυτό σημαίνει : α) Σε 100g διαλύματος περιέχονται 15g NaCl β) Σε 100mL διαλύματος περιέχονται
Διαβάστε περισσότεραΑιερεύνηση Ανθεκτικότητας Σκυροδέματος με Χρήση Παραπροϊόντων Βιομηχανίας Τσιμέντον Σκωρίας και Αναστολέων Διάβρωσης
Μ γη σ η ανθεκτικότητας σκυροδέματος με χρήση παραπροϊόντων... 275 Αιερεύνηση Ανθεκτικότητας Σκυροδέματος με Χρήση Παραπροϊόντων Βιομηχανίας Τσιμέντον Σκωρίας και Αναστολέων Διάβρωσης Α. ΡΟΥΤΟΥΛΑΣ, Τμ.
Διαβάστε περισσότεραΠίνακας 1. Κατά βάρος σύσταση πρώτων υλών σκυροδέματος συναρτήσει του λόγου (W/C).
E: Να γίνει διάκριση μεταξύ τσιμέντου και σκυροδέματος A: Το τσιμέντο είναι ένα από τα συστατικά του σκυροδέματος. Το τσιμέντο σε ανάμειξη με το νερό δημιουργεί τη συνδετική ουσία («κόλλα»), που διατηρεί
Διαβάστε περισσότεραΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ ΣΚΟΠΟΣ ΤΗΣ ΜΕΛΕΤΗΣ ΚΑΙ ΕΡΕΥΝΑΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΖΗΜΙΕΣ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΖΗΜΙΕΣ ΣΤΗΝ ΕΛΛΑΔΑ (ΑΙΤΙΑ) ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΙΑΒΡΩΣΗ = ΟΞΕΙΔΩΣΗ
1 ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ ΣΚΟΠΟΣ ΤΗΣ ΜΕΛΕΤΗΣ ΚΑΙ ΕΡΕΥΝΑΣ ΤΟΥ ΦΑΙΝΟΜΕΝΟΥ ΖΗΜΙΕΣ ΑΠΟ ΤΗΝ ΔΙΑΒΡΩΣΗ ΖΗΜΙΕΣ ΣΤΗΝ ΕΛΛΑΔΑ (ΑΙΤΙΑ) ΣΥΜΠΕΡΑΣΜΑΤΑ ΔΙΑΒΡΩΣΗ = ΟΞΕΙΔΩΣΗ 2 ΔΙΑΒΡΩΣΗ ΟΡΙΣΜΟΣ: Κάθε αυθόρμητη ή εκβιασμένη, ηλεκτρομηχανική
Διαβάστε περισσότεραΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ Ηµεροµηνία: Τετάρτη 23 Απριλίου 2014 ιάρκεια Εξέτασης: 2 ώρες ΕΚΦΩΝΗΣΕΙΣ
ΤΑΞΗ: ΜΑΘΗΜΑ: Α ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΧΗΜΕΙΑ ΘΕΜΑ Α Ηµεροµηνία: Τετάρτη 23 Απριλίου 2014 ιάρκεια Εξέτασης: 2 ώρες ΕΚΦΩΝΗΣΕΙΣ Να γράψετε στο τετράδιο σας τον αριθµό κάθε µίας από τις ερωτήσεις A1 έως A4 και δίπλα
Διαβάστε περισσότεραΕΛΕΓΧΟΣ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΤΟΥ ΠΑΓΕΤΟΥ
Άσκηση ΕΛΕΓΧΟΣ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΤΟΥ ΠΑΓΕΤΟΥ.. Γενικά.2. Συσκευή αντοχής στον παγετό.. Πειραματική διαδικασία.4. Διαβροχή με διάλυμα NaSO 4.. ΓΕΝΙΚΑ Οι απότομες μεταβολές της θερμοκρασίας προκαλούν εναλλασσόμενες
Διαβάστε περισσότεραΚάθε ενδιαφερόµενος µπορεί να κάνει παρατηρήσεις, προτάσεις τροποποιήσεων κτλ σχετικά µε το σχέδιο αυτό.
2006-11-03 ICS: 29.020;91.140.50 ΕΛΟΤ 1424 ΣΧΕ ΙΟ DRAFT ΕΛΛΗΝΙΚΟ ΠΡΟΤΥΠΟ HELLENIC STANDARD Απαιτήσεις για θεµελιακή γείωση Requirements for foundation earthing Κάθε ενδιαφερόµενος µπορεί να κάνει παρατηρήσεις,
Διαβάστε περισσότερα
