5. NAČRT STROJNIH INSTALACIJ IN STROJNE OPREME. Grajski trg 14, 2327 RAČE SEDEM ODDELČNI OTROŠKI VRTEC RAČE ŠTEVILKA PROJEKTA 07/09

Transcript

1 PRO d.o.o ENERKO Projektiranje, inženiring Kraigherjeva ulica19a, LENART tel.(02) fax.(02) NAČRT STROJNIH INSTALACIJ IN STROJNE OPREME INVESTITOR: OBČINA RAČE - FRAM Grajski trg 14, 2327 RAČE OBJEKT: SEDEM ODDELČNI OTROŠKI VRTEC RAČE VRSTA PROJEKTNE DOKUMENTACIJE: PZI ŠTEVILKA PROJEKTA 07/09 ZA GRADNJO: PROJEKTANT: NOVOGRADNJA ENERKO PRO d.o.o. Kraigherjeva ulica 19a, LENART Odgovorna oseba: Rudi Pavlič,un.dipl.ing.str. Podpis in žig:.. ODGOVORNI PROJEKTANT: Rudi Pavlič,un.dipl.ing.str. Identifikacijska številka: S-0107 Osebni žig: Podpis :.. ODGOVORNI VODJA PROJEKTA: BORIS PAL, inž. gradb. Identifikacijska številka: G-9046 Osebni žig: Podpis : ŠTEVILKA NAČRTA 28/08 KRAJ IN DATUM Lenart, FEBRUAR 2010

2 ENERKO PRO d.o.o Projektiranje, inženiring Kraigherjeva 19a, LENART tel.(02) fax.(02) ŠTEVILKA NAČRTA: 28/08 ŠTEVILKA PROJEKTA: 07/09 INVESTITOR: OBJEKT: OBČINA RAČE - FRAM Grajski trg 14, 2327 RAČE SEDEM ODDELČNI OTROŠKI VRTEC RAČE VRSTA NAČRTA STROJNE INSTALACIJE OGREVANJE, PREZRAČEVANJE, KLIMA VODOVOD, KANALIZACIJA, 5.2. KAZALO VSEBINE NAČRTA STROJNIH INSTALACIJ 5.1 Naslovna stran načrta 5.2 Kazalo vsebine načrta 5.3. Navodila investitorju in izvajalcu 5.4 Projektna naloga 5.5 Tehnično poročilo in izračuni 5.6 Predračun 5.7 Popis materiala in del 5.8 Risbe zap.št. Vsebina merilo Št.risbe 1. Situacija 1: Tloris pritličja OGREVANJE 1: Shema ogrevanja 1:x Shema dvižnih vodov OGREVANJE 1:x Prerez 1-1 MONTAŽA KOLEKTORJEV 1: Vzdolžni profil toplovoda 1:x Detajl omarice talnega ogrevanja 1:x Detajl talnega ogrevanja 1:x Detajl zasipa toplovoda 1:x Detajl zasipa PE cevi 1:x Tloris pritličja VODOVOD, KANALIZACIJA 1: Tloris etaže VODOVOD, KANALIZACIJA, HLAJENJE, OGREVANJE 1:75 201* 13. Shema dvižnih vodov VODOVOD, KANALIZACIJA 1 1:x Shema dvižnih vodov VODOVOD, KANALIZACIJA 2 1:x Detajl vodomernega jaška 1:x Detajl vgradnje kombiniranega vodomera 1:x Detajl navezave vodovoda 1:x Detajl nadzemnega hidranta 1:x Detajl nadzemnega hidranta 1:x Detajl omarice z opremo notranjega hidranta 1:x Detajl omarice z opremo za zunanje hidrante 1:x Detajl sidranja podzemnega in nadzemnega hidranta 1:x Shema vezave bojlerja na sistem sanitarne vode 1:x Shema električne vezave ECL regulacije 1:x Shema električne vezave ECL regulacije 2 1:x Detajl vgradnje pisoarja 1:x Detajl vgradnje umivalnika prvega starostnega obdobja 1:x Detajl vgradnje umivalnika drugega starostnega obdobja 1:x 217 ENERKO PRO d.o.o 2 PZI

3 29. Tloris pritličja KLIMA,PREZRAČEVANJE 1: Tloris etaže KLIMA,PREZRAČEVANJE, 1: VODOVOD, OGREVANJE 31. Prerez 1-1 KLIMAT SANITARIJE 1: Prerez 1-1 KLIMAT IGRALNICE 1: Shema klimata - sanitarije 1:x Shema klimata - igralnice 1:x 306 ENERKO PRO d.o.o 3 PZI

4 5.3. NAVODILA INVESTITORJU IN IZVAJALCU Projekt je sestavljen v skladu s Pravilnikom o projektni in tehnični dokumentaciji. Načrti projekta PZI (projekt za izvedbo) prikazujejo grafično obliko objekta, napeljav in opreme ter njihovo medsebojno lego in lego v prostoru ter so opremljeni z vsemi potrebnimi detajlnimi načrti v skladu z naročilom investitorja. IZVAJALCA opozarjamo, da mora pri gradnji upoštevati določbe ZGO, med drugim: imenovati mora odgovornega vodjo del, ki ima ustrezen strokovni izpit (76. in 77. člen) voditi dnevnik o izvajanju del (82. člen) poskrbeti za načrt organizacije gradbišča, varnostni načrt in označitev gradbišča (82. člen) ravnati se po dokumentaciji PGD, na osnovi katere je bilo izdano gradbeno dovoljenje izvajati dela po projektu za izvedbo (PZI) (83. člen 2. alineja) pregledati predano PZI dokumentacijo pred pričetkom izvajanja del in zahtevati odpravo domnevnih pomanjkljivosti po dogovoru z odgovornim projektantom; v kolikor izvajalec opazi pomanjkljivosti v načrtih PZI šele med izvajanjem del, ne more bremeniti odgovornega projektanta za zamudo pri izvedbi, ker mu ZGO nalaga pregled dokumentacije tudi že pred izvedbo del (84. Člen) vgrajevati samo tiste gradbene proizvode, ki imajo ustrezne listine o skladnosti ter investitorju in nadzorniku sproti izročati vso dokumentacijo, ateste, dokazila o pregledih in meritvah INVESTITORJA opozarjamo, da mora pred gradnjo poznati ZGO in imeti pooblaščenega nadzornega, ki ga zastopa. Še posebej moa biti v pozoren na sledeče: dela izvajati samo v skladu z izdanim gradbenim dovoljenjem imeti z izvajalcem sklenjeno pisno pogodbo o gradnji od izvajalca dobiti vse ateste in dokazila o kvaliteti vgrajenih materialov naročiti pri odgovornem projektantu tega načrta Projekt izvedenih del (PID) oz. ga lahko naroči pri drugem projektantu, v kolikor dobi pisno soglasje odgovornega projektanta tega načrta; izdelava Projekta izvedenih del s strani drugega projektanta brez pisnega soglasja odgovornega projektanta tega načrta se šteje za kršitev Etičnega kodeksa in avtorskih pravic dobiti od izvajalca ob končanju del Projekt za vzdrževanje in obratovanje objekta (39. člen) ENERKO PRO d.o.o 4 PZI

5 5.4. PROJEKTNA NALOGA ZA STROJNE INSTALACIJE NAROČNIK: OBJEKT: OBČINA ŠENTILJ REKONSTRUKCIJA IN NADZIDAVA O.Š. SLADKI VRH Izdelati je potrebno projekt strojnih instalacij v fazi PZI za otroški vrtec v Račah. 1. PREZRAČEVANJE V prostorih za otroke mora biti prezračevanje urejeno skladno z veljavnimi tehničnimi predpisi, pri tem pa hitrost gibanja zraka ne sme presegati 0,2 m/s. V prostorih za otroke mora biti relativna vlaga zraka 40 do 60 odstotkov. Garderobe in sanitarije za otroke je treba dodatno mehansko prezračevati. V kuhinji, sanitarijah in prostorih za nego, ki so dostopni neposredno iz igralnic, mora biti prezračevanje urejeno tako, da je ustvarjen podtlak, ki onemogoča širjenje vonjav v igralnico. V kuhinji, pralnici in prostorih za čistila v uporabi je treba predvideti mehansko prezračevanje. 2. KLIMATIZACIJA V igralnicah in sanitarijah bo izvedena klimatizacija s pomočjo dveh klimatov vgrajenih v klima-strojnici na podstrešju. Uporabljeni napravi morata zagotavljati visoko energetsko učinkovitost. Temperatura vpiha zraka v poletnem času naj ne bo nižja od 17 o C. Na klimata se navežemo v prostoru klima strojnice, prezračevalne kanale vodimo po hodnikih v dvojnem stropu do klimatiziranih prostorov. 3.OGREVANJE Prostori za otroke morajo biti enakomerno ogrevani, in sicer: na 20 C v prostorih za otroke, na 23 C v prostorih za nego otrok do 3 let, na 18 C do 19 C v športni igralnici. V prostorih za otroke je treba grelna telesa (predvsem rebraste radiatorje), ki jih otroci dosežejo, zavarovati, vendar tako, da učinek gretja ni zmanjšan; varnostne maske morajo biti narejene tako, da jih je mogoče pri čiščenju odstraniti. Obvezni so termostatski radiatorski ventili. V igralnicah in otroških sanitarijah izvedemo talno ogrevanje. V pisarnah, kuhinji, zunanjih sanitarijah in sanitarijah zaposlenih izvedemo radiatorsko ogrevanje z radiatorji proizvod VOGEL&NOOT. Predvidi se ogrevanje objekta z dvema viroma toplote in sicer s toplotno črpalko zrak-voda, ter s toplo vodo iz obstoječe kotlovnice osnovne šole. Navezavo na toplo ogrevno vodo izvedemo v toplotni podpostaji večnamenske dvorane. Povezovalni toplovod med objektoma izvedemo v zemlji s predizoliranimi PE cevmi. 4. HLAJENJE Za hlajenje objekta v poletnih mesecih uporabimo hladilni agregat. 5.VODOVOD IN KANALIZACIJA Do vseh umivalnikov, kadi, prh, izlivnih školjk in korit mora biti napeljana mrzla in topla voda. Temperatura tople vode pri umivalnikih za otroke, ter pri kadicah in prhah za nego otrok ne sme presegati 35 C. V vsaki umivalnici naj bo vsaj ena pipa s hladno vodo. Vsi umivalniki in prhe morajo imeti vgrajene varčne pipe, pisoarji senzorje, izplakovalniki WC kotlički pa morajo biti varčni. Za pripravo tople vode za otroke je treba zagotoviti reguliranje tople vode na predpisano temperaturo tako, da otroci nimajo dostopa do mehanizma za regulacijo. Izplakovalni mehanizmi v otroških straniščih morajo biti taki, da so dostopni otrokom brez pomoči osebja. Na igrišče mora biti napeljana pitna voda. Vodovodni priključek Zunanji vodovod je obstoječ. Priključek nanj izvedemo na severni strani objekta in bo pokrival potrebe po sanitarni in požarni vodi. Merjenje porabe vode naj bo v vodomernem jašku s horizontalnim vodomerom. ENERKO PRO d.o.o 5 PZI

6 Notranji vodovod Vodovodna instalacija se izvede s pocinkanimi cevmi do hidrantnih omaric ter razvodi s polietilenskimi cevmi. Razvod poteka pod stropom pritličja. Topla potrošna voda, za potrebe kuhinje, pripadajočih sanitarij in tušev, se pripravlja v solarnem bojlerju ogrevanim s toplo vodo iz vakuumskih kolektorjev, kotlovnice ali z elektriko, ter nameščenim v klima strojnici. Sanitarni elementi bodo izbrani na osnovi potreb in v dogovoru z investitorjem ter arhitektom. Hišna kanalizacija Hišna kanalizacija bo izdelana iz PE cevi in montirana v talni plošči ozir vgrajena v instalacijske vertikale. 6. POŽARNA ZAŠČITA Protipožarna zaščita bo izdelana v skladu s predpisi in protipožarnim elaboratom. Predvideva se zaščita z notranjimi in zunanjimi hidranti. FEBRUAR 2010 INVESTITOR:... ENERKO PRO d.o.o 6 PZI

7 5.5.TEHNIŠKA POROČILA IN IZRAČUNI: - PREZRAČEVANJE - OGREVANJE - VODOVOD - KANALIZACIJA - TOPLOTNA ČRPALKA ENERKO PRO d.o.o 7 PZI

8 1. PREZRAČEVANJE SPLOŠNO S prezračevanjem zagotavljamo odvod odpadnega zraka ter dovod svežega zraka. Z izmenjavo zraka v prostorih dosegamo odvajanje sproščene vlage, par, smradu,... ter v poletnem času znižanje prostorske temperature oziroma relativne vlage. Dimenzioniranje prezračevanja zagotavlja predpisane ali priporočene izmenjave zraka ter nam v zimskem času zmanjšuje prezračevalne izgube toplotne energije. Prisilno prezračevanje objekta je izvedeno s klimatizacijo. Izjema so zunanje sanitarije ter razdelilna kuhinja. OPIS Zunanje sanitarije Zunanje sanitarije prezračujemo s pomočjo kanalskega razvoda montiranega vidno oziroma nad spuščenim stropom, ter odvodnih prezračevalnih ventilov nameščenih v strop. Odvodni ventilatorji so proizvod LTi cevne izvedbe. Imajo regulator za brezstopenjsko regulacijo kapacitete. Izpuhe vodimo skozi zunanjo steno. Kuhinja Kuhinjo prezračujemo prisilno z odsesavanjem odpadnega zraka preko vgrajene kuhinjske nape, ter z aksialnim ventilatorjem, nameščenim v zunanjo steno. Kuhinjsko napo pritrdimo na strop z obešali oziroma na steno po navodilih proizvajalca. Kanalski razvod v kuhinji izvedemo nad spuščenim stropom, Prezračevanje toplotne podpostaje S prezračevanjem zagotavljamo primerno temperaturo v prostoru toplotne postaje. Prezračevanje toplotne postaje je izvedeno z v zunanjo steno vgrajenimi zaščitnimi rešetkami. Ostali prostori Ostale prostore prezračujemo v sklopu klimatizacije oziroma v skladu z danimi možnostmi naravno z odpiranjem oken in vrat. KANALI Za odvod zraka iz sanitarij uporabimo kanale izdelane iz pocinkane pločevine. Kanalski razvod je montiran nad spuščenim stropom. Opremljen je z nastavki za prezračevalne ventile tip PV-1 vel.100. Odvodni kanalski razvodi, ki potekajo skozi ogrevane prostore niso izolirani. REŠETKE V vrata sanitarij na hodnikih vgradimo prezračevalne rešetke tip AR 4/P 325x125, ki skrbijo za izenačevanja tlakov med sosednjimi prostori. ENERKO PRO d.o.o 8 PZI

9 IZRAČUN PREZRAČEVANJA Po končani montaži ventilatorjev-prezračevanja je potrebno izvesti meritev intenzivnosti prezračevanja in emisije hrupa prostor volumen površina predpisana min ocenjeno Vo(m 3 /h) ventilator (m 3 ) količina zraka št.ljudi Garderoba 43,2 14,1 9m 3 /h*m klimat Zunanje sanitarije 18,4 6,1 65m 3 /h*prostor 150 TD-350/125 Sanitarije 37,0 12,3 65m 3 /h*prostor 150 klimat Jaslice 136,8 46,8 10m 3 /m klimat Igraknica 1 136,8 46,8 10m 3 /m klimat Igraknica 2 136,8 46,8 10m 3 /m klimat Sanitarije 66,1 22,0 65m 3 /h*prostor 300 klimat Sanitarije 24,0 8,0 65m 3 /h*prostor 100 klimat Garderoba 37,2 12,4 9m 3 /h*m 2 50 klimat Skupni prostor 111,2 37,2 10m 3 /m klimat Garderoba 45,6 15,2 9m 3 /h*m klimat Dodatni prostor 103,7 34,6 10m 3 /m klimat Pralnica 26,6 8,9 100 klimat WC 12,2 4,1 65m 3 /h*prostor 50 klimat Čistila 20,0 6,7 50 klimat Kuhinja 159,0 53, ENERKO PRO d.o.o 9 PZI

10 2. KLIMA SPLOŠNO V klima strojnici imamo vgrajena dva klimata s pomočjo katerih prezračujemo, toplozračno ogrevamo in hladimo. Prvi klimat uporabljamo za klimatizacijo sanitarij prostora z odpadki, prostora za čistila ter pralnico. Drugi klimat uporabimo za klimatizacijo garderob, skupnega prostora, dodatnega prostora in igralnic. Obdelani zrak dovajamo v prostore (in odvajamo iz prostorov) s pomočjo vrtinčnih difuzorjev montiranih v coni, kjer ni nevarnosti vpliva hitrosti vpihovalnega zraka. V prostore sanitarij dovajamo zrak preko prezračevalnih ventilov za dovod zraka velikosti 200. Dovod in odvod zraka izvedemo s pločevinastimi kanali speljanimi v dvojnem stropu oziroma v toplotni izolaciji stropa. Klimati imajo vgrajen zračni filter za sveži in odvodni zrak ter rekuperatorje, ki vračajo cca 70 % energije svežemu. Ventilator za sveži in odvodni zrak ima spremenljivo količino zraka s frekvenčno reguliranimi motorji glede na konstantni tlak oziroma na parametre zraka. Klimatizirane prostore v poletnem času ohlajamo na željeno temperaturo s pomočjo hlajenja v klimatu. Hladilno energijo dobimo iz hladilnega agregata. S klimatom pokrivamo samo toplotne izgube nastale s prezračevanjem. Klimat v odvisnosti od parametrov svežega in prostorskega zraka vklaplja ogrevanje ali hlajenje prostorskega zraka. Klimat z vgrajeno elektrokrmilno komandno omaro in avtomatiko krmili naslednje funkcije: - ogrevanje ali hlajenje svežega zraka - regeneracija odpadnega zraka - krmiljenje tropotnega ventila ogrevne vode, vklapljanje obtočne črpalke - regulacija količine zraka in posredno moči elektromotorjev - kontrola zamašenosti filtrov, strganosti jermena - nastavitve parametrov (temperatura, količina,,) - krmiljenje tropotnega ventila hladilne vode, vklapljanje obtočne črpalke - kontrolo položaja požarnih loput Za distribucijo zraka imamo vgrajene vrtinčne difuzorje pod stropom. Difuzorji so vgrajeni v pločevinasti komori in imajo možnost nastavitve zračnega curka po smeri vpiha. Na razvodni pločevinasti kanal so navezani s pomočjo zvočno izoliranih fleksibilnih cevi. Na pločevinastem kanalu je ročna loputa za prvo nastavitev količine in ima možnost fiksiranja v nastavljenem položaju. Temperaturo zraka za ogrevanje oziroma za hlajenje reguliramo na avtomatiki klimata tako, da zagotavljamo konstantno temperaturo odvoda iz prostora. Parni vlažilnik Za zagotavljanje zahtevane zračne vlage v prostoru, ki mora znašati med 40 in 60%, vgradimo v klimat, za prezračevanje igralnic, parni vlažilnik. Enota je sestavljena iz vremenskega ohišja, enote za vgradnjo distributerjev pare v dovodnem zraku, opremljene s kadjo iz nerjaveče pločevine, s priključkom za odvod kondenzata DN 40 PVC in sifonom, električnim parnim vlažilnikom z opremo, distributerji pare, parna in kondenzna cev. Vgradnja vlažilnika mora omogočati dostop za vzdrževalne in servisne posege vseh elementov vlažilnika. Zimski režim V zimskem režimu deluje naprava s 100 % -no količino zunanjega zraka, ki mu preko rekuperatorja (70%) vrnemo toplotno energijo iz povratnega zraka. S pomočjo dogrelnika dogrejemo zrak na temp. zraka v prostoru oz. na odgovarjajočo vpihovalno temperaturo. Letni režim V letnem režimu deluje naprava s 100 % -no količino zunanjega zraka, ki mu preko rekuperatorja (70%) vrnemo hladilno energijo iz povratnega zraka. S hladilcem ohladimo zrak na potrebno vpihovalno temp. Pretočna količina zraka je določena glede na minimalno potrebno količino svežega zraka ali pa na količino zraka, ki omogoča odvod senzibilne toplotne energije zaradi hladilnih obremenitev. DIFUZORJI Zrak pripravljen v klimatu, služi prvenstveno prezračevanju, ter v poletnem času hlajenju, zato za dovod zraka v igralnice uporabimo vrtinčne difuzorje, kot proizvod IMP klima tip OD-7 RB/AS VEL.250. Vsak difuzor na dovodu opremimo z ročno dušilno loputo. REŠETKE Za odvod zraka iz prostorov uporabimo prezračevalne rešetke kot proizvod IMP Klima tip AR-1/2-F 350x200, z nastavnim delom za regulacijo količine. ENERKO PRO d.o.o 10 PZI

11 PREZRAČEVALNI KANALI Prezračevalni kanali so izdelani iz pocinkane pločevine ustrezne debeline po DIN. Medsebojno jih spajamo s prirobničnimi spoji z vmesnim tesnilom. ELEKTRONSKI REGULATOR PRETOKA Za uravnavanje prezračevanja namestimo v prezračevalne kanale na odcepih v posamezno igralnico elektronske regulatorje pretoka. TOPLOTNA IZOLACIJA Dovodni in odvodni kanali so v klima strojnici izolirani z 19 mm plastjo Armaflex kanalske izolacije in lepljeni na površino kanala z lepilom tip 520, ter še dodatno poviti s 40 mm slojem steklene volne na Al. Foliji. Dovodni in odvodni kanali po objektu so izolirani s 13 mm plastjo Armaflex kanalske izolacije in lepljeni na površino kanala z lepilom tip 520. Vse vidno izvedene odseke pod stropom je potrebno pobarvati z ustrezno barvo po dogovoru z arhitektom. DUŠILCI ZVOKA Za klimat izberemo dušilce zvoka, ki jih dimenzioniramo na dušenje cca 20 db(a). POŽARNE LOPUTE Za preprečevanje širitve požara skozi prezračevalne kanale vgradimo na požarni coni strojnice požarne lopute kot proizvod IMP Klima tip PL-12-K30/E6, ki imajo elektromotorni pogon in talilni vložek. Požarne lopute vgradimo po navodilih proizvajalca loput. VZORČNE KOMORE V klimatskih napravah, pri katerih količina dovedenega zraka presega 3400 m 3 /h, je v dovodni kanal obvezna vgradnja vzorčne komore. Vzorčne komore so podrobneje obdelane v elektro projektu. GRELNIK ZRAKA, REKUPERATOR Dovodni sveži zrak ogrevamo s pomočjo vgrajenega rekuperatorja ter vodnega grelca, gretega s toploto vodo iz toplotne podpostaje temperature 45/35 C. Rekuperator odvzema toplotno energijo odpadnemu zraku v višini 70 %. Ogrevanje zraka je izvedeno s toplovodnim grelnikom zraka preko obtočne črpalke in tropotnega ventila iz razdelilca ogrevanja. ENERKO PRO d.o.o 11 PZI

12 TEHNIČNI IZRAČUN : Določitev toplovodnega grelca za klimat igralnice: Klimat 4600 m 3 /h Q L1 = V * ρ * (1-η) * c * (t R - t AU ) Q L1 = * 1,2 * (1-0,70) * 0, * (20 - (-16)) Q L1 = 16,5 kw Določitev toplovodnega grelca za klimat sanitarije: klimat m 3 /h Q L2 = V * ρ * (1-η) * c * (t R - t AU ) Q L2 = * 1,2 * (1-0,70) * 0, * (20 - (-16)) Q L2 = 4,2 kw DOLOČITEV OBTOČNIH ČRPALK: Na razdelilcu: 32,7 V = ,6 = 2,8 m 3 /h 4,2 x 10 Izberemo obtočno črpalko GRUNFOS tip UPS ENERKO PRO d.o.o 12 PZI

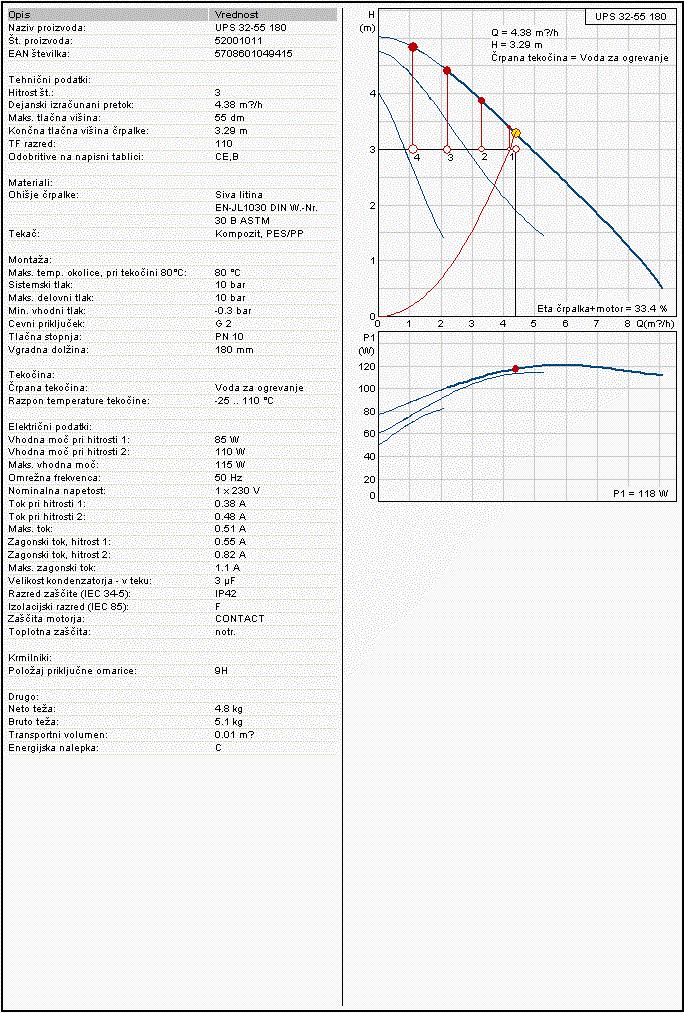

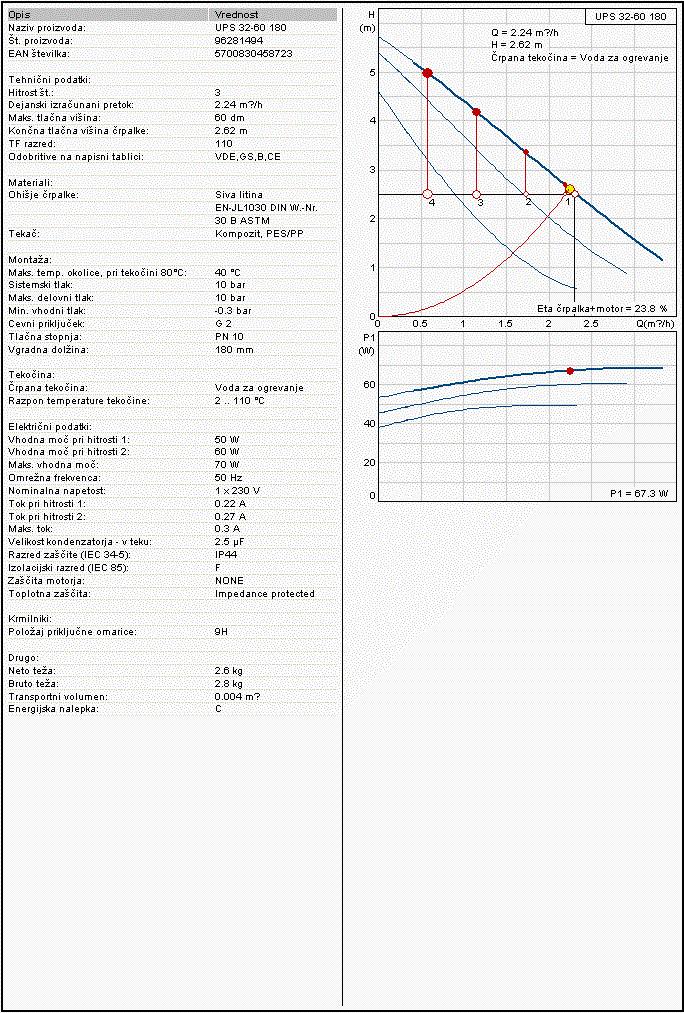

13 Klimat 1 - ogrevanje sanitarije: 6 V = ,6 = 0,5 m 3 /h 4,2 x 10 Izberemo obtočno črpalko GRUNFOS tip UPS Klimat 2 ogrevanje igralnice: 26,7 V = ,6 = 2,3 m 3 /h 4,2 x 10 Izberemo obtočno črpalko GRUNFOS tip UPS ENERKO PRO d.o.o 13 PZI

14 Klimat 2 hlajenje igralnice: 25,8 V = ,6 = 4,4 m 3 /h 4,2 x 5 Izberemo obtočno črpalko GRUNFOS tip UPS ENERKO PRO d.o.o 14 PZI

15 3. TOPLOTNA POSTAJA in CEVOVODI Splošno: Ogrevanje prostorov projektiranega objekta izvedemo: z radiatorskim ogrevanjem v dvocevnem sistemu v sledečih prostorih; - umivalnice - garderobe - kuhinja - kabineti - vetrolovi - igralnice s toplozračnim ogrevanjem (samo prezračevalne izgube); - igralnice s talnim ogrevanjem; - igralnice - umivalnice - garderobe - hodniki Prostori za otroke morajo biti enakomerno ogrevani, in sicer: na 20 C v prostorih za otroke, starejših od 3 let na 23 C v prostorih za nego otrok do 3 let, na 18 C do 19 C v športni igralnici. V prostorih za otroke je treba grelna telesa (predvsem rebraste radiatorje), ki jih otroci dosežejo, zavarovati, vendar tako, da učinek gretja ni zmanjšan; varnostne maske morajo biti narejene tako, da jih je mogoče pri čiščenju odstraniti. Obvezni so termostatski radiatorski ventili. Toplotna podpostaja Toplotna podpostaja je locirana na koti 0,00 v pritličju, na S strani objekta. Tlorisna površina toplotne postaje znaša 15 m 2, višina H = 3 m. Toplotna postaja je namenjena ogrevanju vrtca, ter jo priključimo na razdelilec ogrevanja v toplotni podpostaji večnamenske dvorane. Temperaturni režim ogrevanja je 45/35 C pri zunanji temperaturi 16 o C Po izračunu transmisijskih in prezračevalnih izgub je izračunana toplotna obremenitev objekta 58,69 kw pri zunanji projektni temperaturi -16 o C. Ta moč se upošteva za priključno moč in projektiranje toplotne postaje. Toplotno postajo izvedemo na samonosilni jekleni konstrukciji postavljeni na tla predvidenega prostora. Predvidene so štiri ogrevalne veje za posamezne funkcionalno ločene sisteme: - ogrevanje sanitarne vode - radiatorsko ogrevanje - toplozračno ogrevanje - klimati - talno ogrevanje V toplotni podpostaji je predviden talni sifon z L.Ž. pokrovom. Priključni vod Za potrebe ogrevanja vrtca v Račah izvedemo toplovod na odseku od obstoječe toplotne podpostaje v večnamenski dvorani, do toplotne podpostaje vrtca. Toplovod zunaj objektov izvedemo cca. 120cm pod nivojem terena z dvojno predizolirano cevjo CALPEX DUO 63+63/182. Na lokaciji prehoda iz oziroma v objekt izdelamo jašek z ventili, ki omogočajo praznjenje cevovoda. V objektu izvedemo prehod na črne jeklene cevi, izolirane s toplotno izolacijo izdelano iz umetnega kavčuka debeline 19 mm. Razvod poteka pod stropom do razdelilcev v toplotni postaji. Vir potrebne toplote je obstoječa kotlovnica v osnovni šoli. MERJENJE PORABE TOPLOTNE ENERGIJE za vrtec Porabo toplote za vrtec merimo z ultrazvočnim merilcem vgrajenim na povratek veje ogrevanja. Merilnik je za temperaturno območje do 90ºC in tlak 6 bar. Merilnik sestavljajo ultrazvočni vodomer za toplo vodo, tipalo temperature predtoka in povratka ogrevne vode, ter računska enota. ENERKO PRO d.o.o 15 PZI

16 Regulacije in krmiljenje Osnovna regulacija temperature v predtoku je izvedena z regulacijo v kotlovnici. V toplotni podpostaji je izveden toplotni razdelilec s štirimi ločenimi regulacijskimi krogi: -ogrevanje sanitarne vode krmiljeno s termostatom in črpalko -radiatorsko ogrevanje regulirano s termostatskimi glavami, vgrajenimi na radiatorje, ter elektronsko regulirano obtočno črpalko -dogrevanje svežega zraka klimata je krmiljeno z elektronskim regulatorjem klimata in tripotnim ventilom -talno ogrevanje je krmiljeno z elektronskim regulatorjem DANFOSS ECL 200 s kartico P30 in tropotnim ventilom. Vgrajen je dodatni varnostni termostat, ki izklopi obtočno črpalko, pri prekoračitvi nastavljene vrednosti (cca 45 C). Prezračevanje toplotne podpostaje S prezračevanjem zagotavljamo primerno temperaturo v prostoru toplotne postaje. Prezračevanje toplotne postaje je izvedeno z v vrata vgrajeno zaščitno rešetko AR-4 325x mm nad tlemi in jekleno zaščitno rešetko JZR-3 900x250 vgrajeno v zunanjo steno klima strojnice pod stropom. Cevovodi Cevovode, ki potekajo vidno in nad spuščenim stropom, izvedemo v celoti z bakrenimi cevmi. Uporabimo toge Cu cevi. Medsebojno jih spajamo s trdim lotom. Za izvedbo odcepov, ter spremembo smeri uporabimo pripadajoče Cu fitinge. Z armaturami in grelnimi telesi jih spajamo s pomočjo tesnilnih obročkov in matic, ter navojnimi zvezami. Cevovod položen v zemlji izvedemo s predizolirano plastično cevjo CALPEX DUO 63+63/182 v enem kosu. Z jekleno cevjo jo spojimo s pomočjo spojke in prirobničnega spoja. Cev je predvidena za razvod tople vode do temperature 95 o C ter je izolirana s kvalitetno toplotno izolacijo. Izolacija je izdelana vodotesno s pomočjo zaščitne plastične cevi. Cevovode v estrihu izvedemo iz REHAU polietilenskih cevi. Spajamo jih s pomočjo fitingov ter obročkov. Polaganje predizoliranih cevi Predizolirana PE cev za tlak 6 bar se polaga v izkopani jarek tako, da je teme cca 110 cm pod koto terena v stalnem vzponu proti toplotni postaji v šoli. Dimenzije izkopa znašajo cca 40 x 140 cm. Cevi zasipamo in obdamo s 10 cm plastjo mivke. Po zasutju na cevi ne smemo nasuti kamenja večje granulacije, ker bi lahko povzročilo poškodbe toplotne izolacije. Za zasutje cevi z debelino plasti nasutja do 50 cm mora biti utrjevanje samo ročno. Traso cevovoda, cca 30cm nad temenom cevi, označimo s trakom z napisom POZOR TOPLOVOD. Kompenzacija raztezkov ogrevnega medija Kompenzacijo zaradi raztezkov ogrevnega medija je obstoječa in se nahaja v kotlovnici šole. UMIVALNIK Za potrebe pranja rok in čiščenja tal se v energetskem prostoru koristi umivalnik. Odvod je speljan v kanalizacijo. Toplotna izolacija Plastične cevi CALPEX DUO 63+63/182 so tovarniško predizolirane. Vse Cu in polietilenske cevi po uspešnem tlačnem preizkusu izoliramo z Armaflex izolacijo tip AC. Minimalna debelina izolacije mora ustrezati Pravilniku o učinkoviti rabi energije v stavbah, UR.L.RS 93/8 in 47/9. Izolacijo položeno vidno je potrebno pred UV zaščititi z zaščitno barvo. Označba cevovodov, armatur Po končani montaži toplotne izolacije in korozijski zaščiti je potrebno opremiti vse cevovode in važnejše armature z napisnimi ploščicami na katerih je označena smer pretoka, odprto-zaprto,... Prav tako je potrebno v energetski postaji namestiti na steno shemo ogrevanja v steklenem okvirju z navodili za uporabo, ter kratkim opisom funkcije. ENERKO PRO d.o.o 16 PZI

17 Tlačni preizkus Po končani montaži vseh instalacij v energetski postaji izvršimo tlačni preizkus z vodnim tlakom 3 bar. Po temperaturni stabilizaciji cevovoda tlak ne sme pasti v času 2 ur. O uspešno opravljenem tlačnem preizkusu napišeta predstavnik izvajalca in nadzorni organ investitorja zapisnik z vsemi podatki o preizkusu. TEHNIČNI IZRAČUN : TRANSIMISIJSKI IZRAČUN je bil izveden po SIST EN 832. Celoten izračun se nahaja v arhivu podjetja ENERKO pro d.o.o. 1. Osnovni podatki za izračun t z = - 16 C t p = + 18 C čistila, kuhinja,.. t p = + 20 C sanitarije, skupni prostor,.. t p = + 23 C igralnica 1, igralnica 2,... t p = + 25 C sanitarije 1, sanitarije 2, Izračun koeficienta prehoda toplote ZUNANJA STENA Ra = Ri = 0.13 Material sloja d R d * R L Rl (m) (kg/m3 ) (kg/m2) (W/m*K) (m2*k/w) Silikatna polna opeka Mineralna in steklena volna STROP Ra = Ri = 0.13 Material sloja d R d * R L Rl (m) (kg/m3 ) (kg/m2) (W/m*K) (m2*k/w) Mineralna in steklena volna Beton iz gramoza, reenega peska POD Ra = Ri = 0.17 Tvode = a = 22 b = P = 188 Material sloja d R d * R L Rl (m) (kg/m3 ) (kg/m2) (W/m*K) (m2*k/w) Cementni estrih Polistirenske ploee (v blokih) Beton iz gramoza, reenega peska OKNO U = VRATA U = NOTRANJA STENA Ra = Ri = 0.13 Material sloja d R d * R L Rl (kg/m3 (m) (kg/m2) (W/m*K) (m2*k/w) ) Silikatna polna opeka ENERKO PRO d.o.o 17 PZI

18 3. REKAPITULACIJA TOPLOTNIH IZGUB: ZŠ Etaža Prostor tu PhiT PhiV Phirh Phi Phi Inst (C) (W) (W) (W) (W) (W) 1 PRITLIČJE VHOD JASLI PRITLIČJE GARDEROBA PRITLIČJE JASLI PRITLIČJE SANITARIJE PRITLIČJE ZUNANJE SANITARIJE PRITLIČJE IGRALNICA PRITLIČJE PREDPROSTOR PRITLIČJE SANITARIJE PRITLIČJE IGRALNICA PRITLIČJE IGRALNICA PRITLIČJE PREDPROSTOR PRITLIČJE SANITARIJE PRITLIČJE IGRALNICA PRITLIČJE IGRALNICA PRITLIČJE PREDPROSTOR PRITLIČJE SANITARIJE PRITLIČJE IGRALNICA PRITLIČJE ZUNANJE SANITARIJE PRITLIČJE KNJIŽNICA PRITLIČJE VODJA ENOTE PRITLIČJE STROKOVNI DELAVEC PRITLIČJE INDIV. DELO PRITLIČJE SANITARIJE PRITLIČJE GARDEROBA PRITLIČJE SKUPNI PROSTOR PRITLIČJE KABINET PRITLIČJE VHOD PRITLIČJE DODATNI PROSTOR PRITLIČJE VETROLOV PRITLIČJE PRALNICA PRITLIČJE WC PRITLIČJE ČISTILA PRITLIČJE KUHINJA PRITLIČJE GARDEROBA OSEBJE PRITLIČJE ČISTILA PRITLIČJE HODNIK Skupno Določitev skupne potrebe po toploti: Q L1 = 16,5 kw prezračevalne izgube klimat 1 Q L2 = 4,2 kw prezračevalne izgube klimat 2 Q n = 37,99 kw transmisijske izgube Q = 58,69 kw skupaj 5. EKSPANZIJSKA POSODA: Podatki: Izpustni tlak varnostnega ventila Statični tlak sistema Maksimalni delovni tlak Predkoličina vode v posodi 2,5 bar 1,0 bar 2 bar 6 l Volumen sekundarnega sistema: β = K -1 za 60ºC V cevi = 800 l V H = 900 l V s-sist = =1700L dv = 1700 x x 30 = 27,5 l Nazivni volumen ekspanzijske posode: V n = (dv + V p )(p e +1)/(p e -p s ) V n = (27,5 + 6)(2+1)/(2-1,0) V n = 100,1 l ENERKO PRO d.o.o 18 PZI

19 Izberemo membransko ekspanzijsko posodo Varflex L 125. Delovno območje posode >2.0 bar, izpustni tlak ventila 2,5 bar H st = 1,00 bar, V= 125 l 6. Dimenzioniranje cevovodov: Cev med toplotno črpalko in razdelilcem Q = 65 KW d = 4xV / π xw d = V 4 x 5.6 / π x 0.6 x 3600 d = 0,057 m Izberemo cev φ 76,1 x 3,2 mm. 7. Varnostni ventil pretok 5,6 t/h tlak izpuščanja: 3,5 bar/abs temperatura: 95 C gostota: = 970 kg/m 3 (3,5-1) x ,24 Q = = = 79,28 kg/h mm 2 0,6211 0,6211 Q mc = 79,28 x 0,35 x 0,9 = 24,97 kg/h mm 2 Q 5600 A = = = 224,3 mm 2 Q mc 24,97 Premer sedeža ventila d = V4xA/π d = V4x112/π d = 16,9 mm Izberemo varnostni ventil NO 20 s tlakom odpiranja 2,5 bar. ENERKO PRO d.o.o 19 PZI

20 8. Predvidena letna toplota za ogrevanje stavbe: Predvidena letna potrebna toplota za ogrevanje stavbe se izračuna skladno s 7. členom pravilnika o toplotni zaščiti in učinkoviti rabi energije v stavbah. Enačba za določitev celotnih toplotnih izgub stavbe v ogrevalni sezoni: Q h = H DD (kwh) Maribor Rače Število ogrev dni: 265 D D = 3500 K dni t pov = 36 o C Q n = 58,69 kw Poraba toplotne energije v kurilni sezoni: f o = 1.07 f 1 = 0.78 f 2 = 1.00 f 3 = 1.00 f 4 = 0.95 f 5 = 1.20 f 6 = 1.00 f 7 = 0.85 f 8 = 0.95 f 9 = 0.95 f = f o x f 1 x f 2 x f 3 x f 4 x f 5 x f 6 x f 7 x f 8 x f 9 f = 0.73 Poraba toplotne energije v kurilni sezoni: Q h = H DD (kwh) H = Q n x f x 24 / d t max Q h = Q n x f x 24 x D D / d t max (KWh/l) Q h = 58,69 x 0,73 x 24 x 3500 / 40 Q h = 89,972kWh/l Srednja letna potreba po toplotni energiji za objekt bo znašala 89,972kWh/l. Letna povprečna poraba kurilnega olja (predvidoma kwh/l): Toplotna energija 1 kg kurilnega olja H u x µ q 1 = = 41000/3600 x 0,9 = KWh/kg 3600 Poraba olja v kg za objekt: M = Q' / q 1 M = (89,972/ 2)/10,25 M = 4,39 ton Volumen olja V = M/ρ V = 4,39 / 860 v = 5,1m 3 /L ENERKO PRO d.o.o 20 PZI

21 4. TALNO OGREVANJE S talnim ogrevanjem pokrivamo transmisijske izgube v vseh igralnicah, garderobah, hodniku in v sanitarijah ob igralnicah. Ogrevanje izvedemo z REHAU cevmi za talno ogrevanje, dimenzije φ 20 x 2. Cevi polagamo po navodilih proizvajalca na izolacijski sloj debeline cm, pri čemer moramo upoštevati dovoljeno obremenitev izolacije. Razmak med cevmi znaša 250 mm. Ni dovoljeno spajanje ali podaljševanje cevi. Zalomljeno cev je potrebno nadomestiti z novo. Celotno talno ogrevanje je izvedeno s tremi razdelilci. Razdelilci s po 8 zankami se nahajajo v hodniku. V podometnih omaricah montiramo predtočno-povratni razdelilec talnega ogrevanja z zapornimi ventili, odzračevalca, regulacijsko-dušilnim ventilom za vsako zanko, termometra, ter priključki za cev talnega ogrevanja. Vse prehode cevi skozi prage, etažiranju,.. in v navezavi na razdelilca je potrebno voditi v zaščitni cevi φ 25 TUBOFLEX. Za obtok vode skozi talno ogrevanje je v energetskem prostoru vgrajena regulacijska postaja z lastno cirkulacijsko črpalko. REGULACIJA TEMPERATURE Temperaturo vode v dotoku nastavljamo z regulacijo Danfoss tip ECL200 s kartico P30, ki centralno uravnava temperaturo predtoka s pomočjo tropotnega ventila v odvisnosti od zunanje temperature. Temperaturni režim ogrevanja znaša do 35/28 o C. Z ozirom na max. obremenitev kroga je lahko maximalna vstopna temperatura vode 40 o C. Sistem talnega ogrevanja je še dodatno varovan s termostatom, ki ob prekoračitvi max. temperature izključi obtočno črpalko in s tem preprečuje morebitne poškodbe tal. Za vklapljanje črpalke je predviden naležni cevni termostat. IZOLACIJA in ESTRIH Z ozirom na razpoložljivo višino izvedemo toplotno izolacijo v dveh slojih in sicer v prvi 100 mm sloj stiropora izvedemo razvod cevi za potrebe radiatorjev, drugi sloj izolacije je debeline 100 mm in se zaključi s PE folijo, ter armirno mrežo z okenci 250 x 250. Talno ogrevanje izvedemo z REHAU cevmi tip RAUTHERM S, dimenzije φ20x2. Estrih je potrebno diletirati od sten z obrobnim trakom debeline 8 mm in višine cca 250 mm. Pri izdelavi estriha je potrebno uporabiti estrih plastifikator. TLAČNI PREIZKUS Cevi položene na toplotno izolacijo prekrito s slojem PE folije in armaturno mrežo po pritrjevanju napolnimo z vodo. V zankah talnega ogrevanja mora ves čas izdelave in sušenja estriha znašati pritisk vode 3 bare. ENERKO PRO d.o.o 21 PZI

22 R E K A P I T U L A C I J A št. trans oddaja izgube pad poraba pr. naziv pr. izgube toplot prost. površ. tla cevi raz JASLICE SANITARIJE IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA SKUPNI PROSTOR DODATNI PROSTOR HODNIK S K U P A J prostor naziv JASLICE SANITARIJE IGRALNICA 1 PREDPROSTOR SANITARIJE vertikala T prostora podprost T površ. -dejanska dovoljena ogr.voda -predtok v -razlika pretok v zanki padec tlaka v z število zank transmisijske izg oddajanje toplote razlika izgube skozi izo Cev -zun. premer debelina stene način polaganja spiralno spiralno spiralno spiralno spiralno razmik med cevmi dolž. cevi v zanki lamela - širina št.lam/m površina - širina dolžina zaključni sloj pov. guma ker. ploščica guma guma ker. ploščica debelina izolacije obremenitev površ prostor naziv IGRALNICA 1 IGRALNICA 2 PREDPROSTOR SANITARIJE IGRALNICA 2 vertikala T prostora podprost T površ. -dejanska dovoljena ogr.voda -predtok povratek razlika pretok v zanki padec tlaka v z število zank transmisijske izg oddajanje toplote razlika izgube skozi izo Cev -zun. premer debelina stene način polaganja spiralno spiralno spiralno spiralno spiralno razmik med cevmi dolž. cevi v zanki lamela - širina št.lam/m površina - širina dolžina zaključni sloj pov. guma guma guma ker. ploščica guma debelina izolacije obremenitev površ ENERKO PRO d.o.o 22 PZI

23 prostor naziv IGRALNICA 2 PREDPROSTOR SANITARIJE IGRALNICA 2 SKUPNI PROSTOR vertikala T prostora podprost T površ. -dejanska dovoljena ogr.voda -predtok povratek razlika pretok v zanki padec tlaka v z število zank transmisijske izg oddajanje toplote razlika izgube skozi izo Cev -zun. premer debelina stene način polaganja spiralno spiralno spiralno spiralno spiralno razmik med cevmi dolž. cevi v zanki lamela - širina št.lam/m površina - širina dolžina zaključni sloj pov. guma guma ker. ploščica guma guma debelina izolacije obremenitev površ prostor naziv DODATNI PROSTOR HODNIK vertikala 0 0 T prostora podprost T površ. -dejanska dovoljena ogr.voda -predtok povratek razlika 7 7 pretok v zanki padec tlaka v z število zank 2 6 transmisijske izg oddajanje toplote razlika izgube skozi izo Cev -zun. premer debelina stene način polaganja spiralno spiralno razmik med cevmi dolž. cevi v zanki lamela - širina št.lam/m površina - širina dolžina zaključni sloj pov. guma guma debelina izolacije obremenitev površ razdelilec 1 krogov zanka prostor dp pretok dušenje (kpa) (l/h) (kpa) JASLICE JASLICE SANITARIJE IGRALNICA IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA IGRALNICA IGRALNICA IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA IGRALNICA IGRALNICA IGRALNICA PREDPROSTOR SANITARIJE IGRALNICA IGRALNICA SKUPNI PROSTOR ENERKO PRO d.o.o 23 PZI

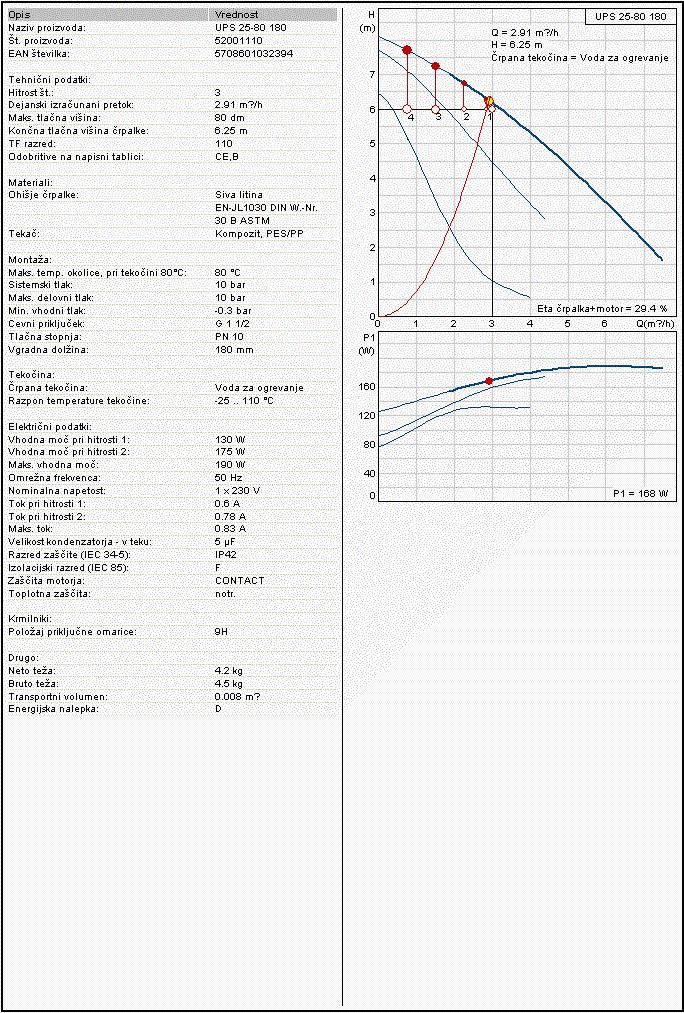

24 SKUPNI PROSTOR DODATNI PROSTOR DODATNI PROSTOR HODNIK HODNIK HODNIK HODNIK HODNIK HODNIK največji padec tlaka = (kpa) skupni pretok razdelilca = 3.76 (m3/h) Padec tlaka v predtočnem in povratnem razdelilcu = (kpa) UPORABLJENI RAZDELILCI razdelilec dp pretok (kpa) (l/h) 0) razdelilec največji padec tlaka skupni pretok = (kpa) = 3.76 (m3/h) 1)22 guma 5(mm) 2)0117 ESTRIH 80(mm) 3)0111 STIROPOR 200(mm) 4)0113 AB BETON 120(mm) 5)6 ker. ploščica 10(mm) 6) Obrobni trak 7) raster folija 8) cevi 17 x 2.0 9) dilatacijske cevi 10) Objemke za center spirale 11) razdelilec 1 krogov IZBIRA OBTOČNE ČRPALKE: Izberemo obtočno črpalko GRUNFOS tip UPS ENERKO PRO d.o.o 24 PZI

25 5. RADIATORSKO OGREVANJE 1.Opis Ogrevanje prostorov izvedemo dodatno še z radiatorskim ogrevanjem, s toplo vodo sistema 45/35 C. Kot vir potrebne toplote koristimo kotlovnico v obstoječi šoli. Horizontalni in vertikalni razvod med radiatorji izvedemo iz kvalitetnih polietilenskih cevi. Na radiatorje VOGEL&NOOT se priključimo preko integriranega radiatorskega ventila, v igralnicah pa preko termostatskega ventila in radiatorskega zapirala. 2. Regulacije temperature Za vzdrževanje stalne temperature v prostoru vgradimo na radiatorje ventile s termostatsko glavo. Temperaturo vode v predtoku reguliramo s pomočjo avtomatike dobavljene v sklopu toplotne črpalke. 3. Radiatorji, cevi Radiatorji so proizvod VOGEL&NOOT in sicer višine 400, 600,800 in 900mm. Horizontalni in vertikalni razvod med radiatorji je izveden iz REHAU polietilenskih cevi. Z radiatorji jih spajamo s pomočjo tesnilnih obročkov in matic. Radiatorji so montirani cca. 150 mm od tal, na zidnih konzolah s podometnim dovodom cevi ogrevne vode. Vsi radiatorji imajo čep z odzračevalnim ventilom. 4. Toplotna izolacija: Cevi izoliramo z Armaflex izolacijo tip AC. Minimalna debelina izolacije mora ustrezati Pravilniku o učinkoviti rabi energije v stavbah, UR.L.RS 93/8 in 47/9. 5. Tlačni preizkus Po končani montaži vseh radiatorjev izvršimo tlačni preizkus z vodnim tlakom 3 bar. Po temperaturni stabilizaciji cevovoda tlak ne sme pasti v času 2 ur. O uspešno opravljenem tlačnem preizkusu napišeta predstavnik izvajalca in nadzorni organ investitorja zapisnik z vsemi podatki o preizkusu. IZBIRA OBTOČNE ČRPALKE: Izberemo obtočno črpalko GRUNFOS tip UPS ,7 V = ,6 = 2,3 m 3 /h 4,2 x 10 ENERKO PRO d.o.o 25 PZI

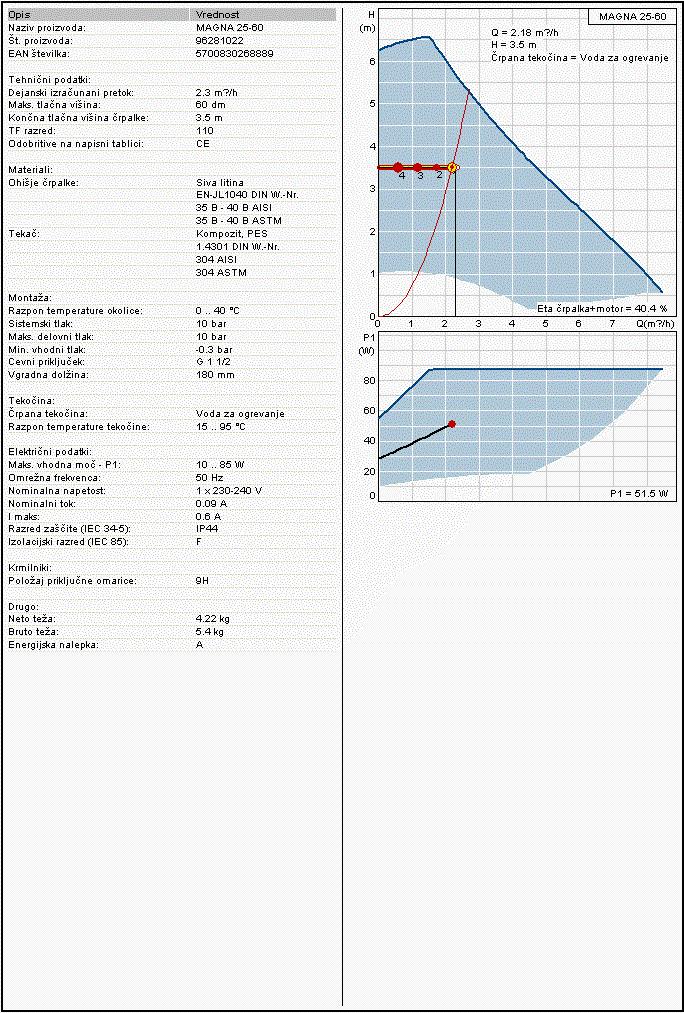

26 ENERKO PRO d.o.o 26 PZI

27 IZRAČUN RADIATORJEV VRTEC Prostor tu Qn Qi Radiator Št. Fakt. Št. Qi (rad) (C) (W) (W) čl. msk. (W) VHOD JASLI KV/900/ GARDEROBA KV/400/ JASLI KV/400/ KV/400/ SANITARIJE KV/900/ ZUNANJE SANITARIJE KV/900/ IGRALNICA KV/400/ KV/400/ PREDPROSTOR SANITARIJE KV/900/ IGRALNICA KV/400/ KV/400/ IGRALNICA KV/400/ KV/400/ PREDPROSTOR SANITARIJE KV/900/ IGRALNICA KV/400/ KV/400/ IGRALNICA KV/400/ KV/400/ PREDPROSTOR SANITARIJE KV/900/ IGRALNICA KV/400/ KV/400/ ZUNANJE SANITARIJE KV/900/ KNJIŽNICA KV/900/ VODJA ENOTE KV/600/ STROKOVNI DELAVEC KV/600/ INDIV. DELO KV/600/ SANITARIJE KV/900/ GARDEROBA KV/900/ SKUPNI PROSTOR KV/600/ KV/600/ KABINET KV/600/ VHOD KV/900/ DODATNI PROSTOR KV/400/ VETROLOV KV/900/ PRALNICA KV/900/ WC KV/900/ ČISTILA KV/900/ KUHINJA KV/900/ KV/900/ KV/900/ GARDEROBA OSEBJE KV/900/ ČISTILA HODNIK ENERKO PRO d.o.o 27 PZI

28 6. CEVOVODI OGREVNE VODE Opis Vse cevovode ogrevanja ozir. hlajenja po objektu z izjemo dvocevnega radiatorskega in talnega ogrevanja izdelamo iz cevi iz trdega bakra. Medsebojno jih spajamo s trdim lotom, navojnimi oz. prirobničnimi zvezami. Cevi je potrebno pred začetkom montaže na spojnih mestih očistiti do kovinskega sijaja (po potrebi razmastiti). Cevi je potrebno očistiti tudi z notranje strani. Za izvedbo sprememb smeri cevovoda koristimo cevne loke enake kvalitete kot osnovni cevovod in z radijem ukrivljenosti (2...3)DN. Podpore, obešala Obešala in podpore so izdelane iz valjanih profilov in pločevin. Pred pričetkom montaže jih očistimo do kovinskega sijaja, ter nato premažemo z dvema slojema temeljne barve. Kompenzacija toplotnih raztezkov Vsled temperaturne razlike med montažno temperaturo cevovoda (20 o C) in obratovalno temperaturo cevovoda 45 o C nastanejo raztezki cevi, katere je potrebno kompenzirati. Temperaturne raztezke kompenziramo s pomočjo "L" kompenzatorja. Korozijska zaščita Cu cevi ni potrebno protikorozijsko zaščititi. Označba cevovodov, armatur Po končani montaži toplotne izolacije je potrebno opremiti vse cevovode in važnejše armature z napisnimi ploščicami na katerih je označena smer pretoka, odprto-zaprto,... Prav tako je potrebno v toplotni postaji namestiti na steno shemo ogrevanja v steklenem okvirju z navodili za uporabo ter kratkim opisom funkcije. Toplotna izolacija Cevi izoliramo z Armaflex izolacijo tip AC. Minimalna debelina izolacije mora ustrezati Pravilniku o učinkoviti rabi energije v stavbah, UR.L.RS 93/8 in 47/9. Izolacijo položeno vidno je potrebno pred UV zaščititi z zaščitno barvo. Tlačni preizkus Po končani montaži vseh grelnih teles, izvršimo tlačni preizkus z vodnim tlakom 3 bar. Po temperaturni stabilizaciji cevovoda tlak ne sme pasti v času 2 ur. O uspešno opravljenem tlačnem preizkusu napišeta predstavnik izvajalca in nadzorni organ investitorja zapisnik z vsemi podatki o preizkusu. PREIZKUSNO OBRATOVANJE Po uspešnem tlačnem preizkusu pričnemo s hladnim preizkusnim obratovanjem. Pri tem vklopimo obtočno črpalko. Po polurnem obratovanju odpremo vse čistilne kose in jih očistimo nesnage, ki je ostala v ceveh. Nato preizkus ponovimo z enournim obratovanjem črpalk in spet očistimo čistilne kose. V kolikor so čistilni kosi ostali čisti ne ponavljamo preizkusa, v nasprotnem primeru ponavljamo preizkuse tako dolgo, da ostanejo čistilni kosi čisti. Nato pričnemo z vročim preizkusom, tako da vklopimo avtomatiko na avtomatsko delovanje. Z nastavitvijo regulatorja simuliramo temperaturo predtoka postopoma do 40 o C pri čemer opazujemo pomike cevi glede izračunane. V kolikor ni nobenih večjih odstopanj pričnemo z nastavitvijo pri popolnoma odprtih zapornih pipah. S poševnosedežnim ventilom nastavljamo pretoke toliko časa da grelna telesa enakomerno grejejo. V zimskem času pri nižjih zunanjih temperaturah dokončno nastavimo avtomatiko ogrevanja z ozirom na notranjo in zunanjo temperaturo. Zunanje tipalo je potrebno montirati na S ali SZ fasadi. Tedensko programsko uro je potrebno nastaviti z ozirom na delovni čas, ter potrebno znižanje nočne prostorske temperature. Na začetku vsake kurilne sezone je potrebno kontrolirati nastavitev regulatorja s strani pooblaščenega strokovnjaka. ENERKO PRO d.o.o 28 PZI

29 7. VODOVODNI PRIKLJUČEK Splošno Vodovodni priključek služi za oskrbo vrtca s sanitarno in požarno vodo. Objekt oskrbujemo z vodo iz obstoječega krajevnega vodovoda izvedenega na severozahodni strani objekta. Priključek bo izveden preko T kosa s cevjo PE110, ki jo vodimo v globini cca 1.2 m do vodomernega jaška pred objektom. Cevi Zunanja instalacija se izvede iz PE cevi tip 3 - za delovni tlak 10 bar in poteka od mesta navezave na obstoječi javni vodovod DN100, v zelenici ob hidrantu, prečka pot, ter nato ob severni ter vzhodni fasadi do jugo-vzhodnega vogala objekta, kjer v zelenici pred objektom namestimo novi zunanji hidrant. Cev vodimo naprej ob južni fasadi do vodomernega jaška. Polaganje cevi Cevi položimo v izkopani jarek globine 1.2 m na 10 cm sloj poravnane mivke ob prisotnosti nadzora. Cevi prekrijemo z 10 cm plastjo mivke, 50 cm nad cevjo označimo traso vodovoda s trakom z napisom VODOVOD in zasujemo s sprotnim nabijanjem na prvotno zbitost v slojih do 30 cm. ZUNANJE HIDRANTNO OMREŽJE V skladu s požarno zaščito objekta (po študiji požarne varnosti) se izvede zunanje hidrantno omrežje, ki obsega dva zunanja hidranta DN100 in eno pripadajočo omarico z gasilsko opremo. En (obstoječi) hidrant se nahaja na SZ strani objekta v zelenici čez cesto. Ob JV fasadi namestimo nov nadzemni hidrant. Hidranta morata biti vedno dostopna. Potreben tlak na priključku zunanjega hidranta ob pretoku 5l/s mora biti min. 2,5 bara. Lokacija hidrantov je razvidna iz grafičnih prilog (situacija št.100). Merjenje porabe Za potrebe merjenja porabe vode celotnega objekta se v AB vodomerni jašek za objektom vgradi kombiniran vodomer z impulznimi vrednostmi 1/10/100 ali 1000 l/impulz, dimenzije DN50/20. Glavni dovod se opremi z zaporno armaturo, čistilnim kosem, teleskopsko spojnico, protipovratno loputo in zaporno armaturo. TEHNIČNI IZRAČUN DIMENZIONIRANJE VODOVODNEGA PRIKLJUČKA: Dimenzioniranje vodovodnega priključka je izvedeno na osnovi min. potrebne količine požarne vode ozir. max. potrebnega pretoka vode za sanitarne potrebe objekta: Objekt mora imeti zagotovljen dovod požarne vode (po študiji požarne varnosti) z min. pretokom 10 l/s za oskrbo zunanjega in notranjega hidrantnega omrežja. Objekt mora imeti zagotovljen dovod sanitarne vode z min. pretokom 5,2l/s za oskrbo vgrajenih sanitarnih elementov ozir. izlivnih mest. ENERKO PRO d.o.o 29 PZI

30 TEHNIČNI IZRAČUN Maksimalni pretok vode V R v objektu, brez upoštevanja istočasnosti, znaša 13,262l/s (47,7m 3 /h). Z upoštevanjem istočasnosti znaša vršni pretok V s 5,2l/s (18,7m 3 /h) Dovod Vodomer DN65 NO 50/20 za 15 m 3 /h CNC C4000 MOR Q max =60 m 3 /h Q min =0,008 m 3 /h ENERKO PRO d.o.o 30 PZI

31 8. VODOVOD IN KANALIZACIJA Splošno Objekt bo oskrbovan iz vodovodnega priključka iz vodomernega jaška na JV strani objekta. Priključek bo pokrival potrebe objekta po sanitarni in požarni vodi. Do vseh umivalnikov, kadi, prh, izlivnih školjk in korit mora biti napeljana mrzla in topla voda. Na igrišče mora biti napeljana pitna voda. Dovode notranje instalacije do hidrantov izvedemo s srednje težkimi pocinkanimi navojnimi cevmi nad spuščenim stropom. Pocinkane cevi položene v zemlji oz. betonu ovijemo z dekoradol trakom, vidno položene pa z Armaflex cevno izolacijo ITS debeline 13 mm. Cevi medsebojno spajamo s fitingi iz temprane litine oziroma s prirobnicami. Vse vidno izvedene odseke pod stropom je potrebno pobarvati z ustrezno barvo RAL Preostali razvod sanitarne vode izvedemo delno nadometno v dvojnem stropu, sicer pa podometno s predizoliranimi RAU-VPE polietilenskimi cevmi. Cevi medsebojno spajamo s pripadajočimi fitingi iz medenine odporne proti razcinkanju in potisno spojno pušo. Nadometno položene cevi nad spuščenim stropom izvedemo v kabelski polici, ter pripnemo nanjo v odmikih po navodilih proizvajalca. Cevi položene v tlaku je potrebno po izolaciji takoj obbetonirati in tako zaščititi pred poškodbami izolacije. Hišna kanalizacija je speljana preko revizijskih jaškov v obstoječo zunanjo kanalizacijsko omrežje, ki je obdelano v gradbenem projektu. Polaganje VPE cevi Nadometno Kadar nadometno napeljavo polagamo vidno ozir. nad spuščenim stropom s pomočjo polkrožnega nosilnega žleba, fiksne točke zaradi njegove prilagojene nosilnosti niso potrebne. Polkrožni nosilni žleb položimo po celi dolžini vodovodne napeljave do 1 cm pred potisno spojno pušo. Cevno objemko pritrdimo največ 0,5m od fazonskega dela. Maksimalne razdalje med nosilnimi objemkami znašajo 2m za dimenzije cevi RAUHIS V primeru uporabe pocinkanih kabelskih polic za nosilne elemente, polkrožni nosilni žlebi niso potrebni. Podometno Za podometne napeljave dimenzij cevi RAUHIS 16x2.2 in 20x2.8 niso potrebni posebni ukrepi. Večje dimenzije polagamo kot je navedeno v naslednjem odstavku (v jaških). V jaških Pri napeljavah tople vode v zaprtih jaških bočno raztezanje ni vidno. Zato montaža polkrožnega nosilnega žleba ni potrebna. Pri nadstropnih odcepih vstavimo fiksne točke z montažo objemk na obeh straneh fitinga. Maksimalne razdalje med nosilnimi objemkami znašajo 1,5m za dimenzije cevi RAUHIS V vseh primerih montaže je potrebno strogo upoštevanje navodil proizvajalca cevi. Izolacija cevi Za razvode hladne in tople vode uporabimo predizolirane cevi. Armature Za zapiranje vodovoda pred sanitarnimi elementi koristimo podometne krogelne pipe z navojnimi priključki, s kapo in z rozeto. Praviloma ima vsaki izvod vode prehodni ali kotni ventil. ENERKO PRO d.o.o 31 PZI

32 Sanitarni elementi V prostore namestimo sanitarne elemente po izboru arhitekta. Oprema sanitarnih prostorov mora biti iz materialov, ki jih je mogoče čistiti s tekočimi čistili in razkuževati. Vsi kovinski deli morajo biti nerjaveči. Vsi umivalniki in prhe morajo imeti vgrajene varčne pipe, pisoarji senzorje, izplakovalniki WC kotlički pa morajo biti varčni. Izplakovalni mehanizmi v otroških straniščih morajo biti taki, da so dostopni otrokom brez pomoči osebja. Umivalnik - otroške sanitarije: Izdelan iz bele sanitarne keramike, vgradne izvedbe, opremljen je s sledečo opremo: elektronska (baterijska) stoječa mešalna baterija za toplo in hladno vodo, s ponikljanim sifonom, kotnim ventilom NO15, nosilcem za papirnate brisače, ogledalom, etažero, nosilcem za tekoče milo. V sanitarijah za otroke prvega starostnega obdobja namestimo umivalnike tako, da je rob umivalnika 50 cm nad tlemi, V sanitarijah za otroke drugega starostnega obdobja namestimo umivalnike tako, da je rob umivalnika 60 cm nad tlemi, pipe pa 75 cm nad tlemi V razvojnih oddelkih namestimo umivalnike tako, da je rob umivalnika 55 cm nad tlemi. Kad z ročno prho: Izdelana iz akrila, notranje mere okoli 100 cm 60 cm 40 cm, zgornji rob je 85 cm nad tlemi, z nedrsečo podlogo, z Ms sifonom, enoročno zidno mešalno baterijo za toplo in hladno vodo in ročnim tušem na konzoli. Tuš Izdelan iz akrila, dimenzije 900 x 900 mm, opremljen s sifonom, enoročno zidno mešalno baterijo za toplo in hladno vodo in ročnim tušem na konzoli. WC za otroke: Izdelan iz bele sanitarne keramike, ter opremljen je s sledečo opremo: Nizkomontažni izpirni kotliček, plastični, za izpust 6 l in 1 l vode (2 gumba), s PE cevjo φ 40, kotnim ventilom No 15/10, povezan z medeminasto cevko φ 10, nosilcem za papir in krtačko, plastičnim sediščem in pokrovom, školjka ima vertikalni oz. horizontalni iztok. Maksimalna višina WC školjke ne sme presegati 310mm. WC: Izdelan iz bele sanitarne keramike, ter opremljen je s sledečo opremo: Podometni izpirni kotliček, plastični, za izpust 6 l in 1 l vode (2 gumba), s PE cevjo φ 40, kotnim ventilom No 15/10, povezan z medeminasto cevko φ 10, nosilcem za papir in krtačko, plastičnim sediščem in pokrovom. Školjka je konzolne izvedbe in ima horizontalni iztok. Pomivalno korito: Priključek za pomivalno korito se izvede za stoječo enoročno mešalno baterijo preko prehodnih kotnih ventilov in za PE ventil-sifon NO 32. Pisoar: Stenske izvedbe, izdelan iz bele sanitarne keramike, ter opremljen je s sledečo opremo: Z zapornim prehodnim ventilom in elektronsko (infrardečo) izplakovalno napravo ter povezovalno cevko. Talni sifon: Talni sifon je kvalitetne izvedbe iz PE s priključkom φ 50, ter opremljen s pokromiranim pokrovom in protismradno zaporo. ENERKO PRO d.o.o 32 PZI

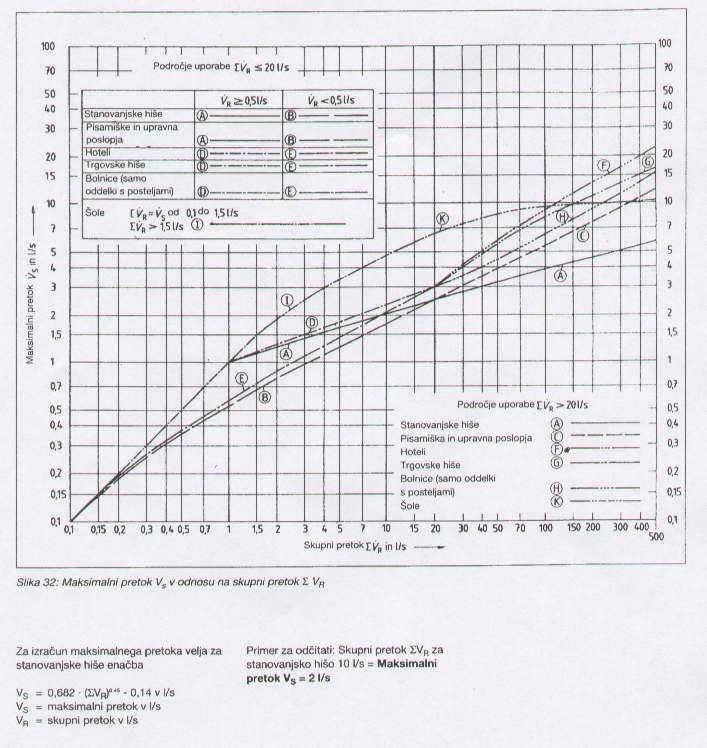

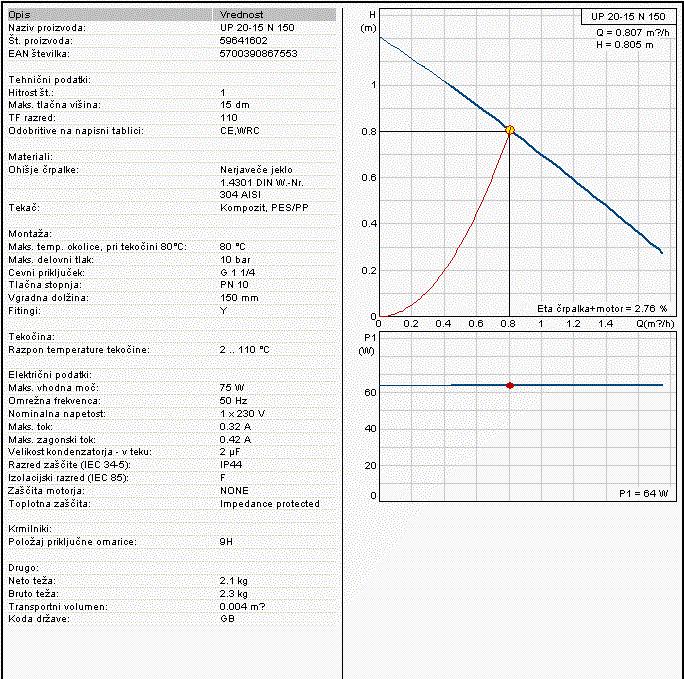

33 TEHNIČNI IZRAČUN Dimenzioniranje vodovodnega priključka na osnovi instaliranih sanitarnih elementov ozir. Izlivnih mest: Maksimalni pretok V s glede na skupni pretok V r po DIN 1988, del 3 HLADNA IN TOPLA SANITARNA VODA kpl. TV(l/s) HV(l/s) TV(l/s) HV(l/s) UMIVALNIK WC Pisuar TROKADERO Tuš Kad POMIV. KORITO PRALNI/POMIVALNI STROJ SKUPAJ Maksimalni pretok vode V R v objektu, brez upoštevanja istočasnosti, znaša 13,262l/s (47,7m 3 /h). TOPLA SANITARNA VODA: Bojler: Za ogrevanje sanitarne vode za potrebe sanitarij, igralnic in razdelilne kuhinje v poletnem času uporabimo stoječi solarni bojler s prostornino 1000 l, montiran v prostoru klima strojnice. Grelnik je opremljen z električnim grelcem toplotne moči 3x 2 kw in dvema toplotnima prenosnikoma, ki omogočata ogrevanje sanitarne vode s toplo vodo iz kotlovnice ter možnost izkoriščanja sončne energije s pomočjo sončnih kolektorjev. Oba toplovodna grelca zaporedno povežemo in ju priključimo na sistem solarnega ogrevanja. V poletnem času pripravljamo toplo sanitarno vodo s sončnimi kolektorji. Dezinfekcija bojlerja se vrši 1x tedensko s pregrevanjem tople sanitarne vode do nastavljene temperature z električnim grelom ter pripadajočo avtomatiko (glej elektro projekt). Obtočna črpalka UP 20-15N v bojlerskem tokokrogu je vezana na solarno regulacijo VITOSOLIC 100, ki zagotavlja enotno temperaturo po vsej višini solarnega grelnika ( in toplotne črpalke). Toplotna črpalka: Za ogrevanje sanitarne vode za potrebe sanitarij, igralnic in razdelilne kuhinje v zimskem času skrbi toplotna črpalka, proizvod LENTHERMINVEST, tip TČ-3PL 500, nameščena v prostoru klima strojnice. Izdelana je iz vakuumsko emajlirane pločevine, ter tovarniško izolirana s poliurethanom. S toplotno črpalko sanitarno vodo ogrevamo na cca 50 C. Toplotna črpalka je, preko močnostnega releja ter preklopnega kontakta za zaviranje dogrevanja ogrevalnika sanitarne vode, vezana na solarno regulacijo VITOSOLIC 100. Cirkulacija: Predvidena je cirkulacija tople vode. Za cirkulacijo vode, ki omogoča, da imamo zagotovljeno pri vsakem odpiranju tople vode takoj na pipi toplo vodo, skrbi obtočna črpalka. Čas cirkulacije nastavimo z ozirom na dejanske potrebe po topli vodi. Temperaturo vode v toplotni črpalki krmilimo s termostatom, temperaturo vode v bojlerju pa s solarno regulacijo Vitosolic 100. Temperatura tople vode pri umivalnikih za otroke, ter pri kadicah in prhah za nego otrok ne sme presegati 35 C. Za pripravo tople vode za otroke je treba zagotoviti reguliranje tople vode na predpisano temperaturo tako, da otroci nimajo dostopa do mehanizma za regulacijo. Za cirkulacijo tople vode izberemo obtočno črpalko GRUNFOS tip UP 20-15N. ENERKO PRO d.o.o 33 PZI
