1 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor MAPA Z NAČRTI 4 NAČRT ELEKTRIČNIH INŠTALACIJ IN ELEKTRIČNE OPREME INVESTITOR: CEROP d.o.o. Vaneča 81/B 9201 Puconci OBJEKT: SN 20 kv kablovod CEROP Puconci Vrsta proj. dokumentacije: Za gradnjo: PGD nova gradnja PROJEKTANT: ELEKTRO MARIBOR d.d. Vetrinjska 2, 2000 Maribor e-pošta: info@elektro-maribor.si Žig in podpis: Predsednik uprave: mag. Boris SOVIČ ODGOVORNI PROJEKTANT: Boris UKMAR, dipl.inž.el. IZS E-1936 boris.ukmar@elektro-maribor.si Osebni žig in podpis: ODGOVORNI VODJA PROJEKTA: Boris UKMAR, dipl.inž.el. IZS E-1936 boris.ukmar@elektro-maribor.si Osebni žig in podpis: Številka načrta: 254/13-MS Kraj in datum izdelave: Maribor, avgust NAČRT ELEKTRIČNIH INŠTALACIJ IN ELEKTRIČNE OPREME

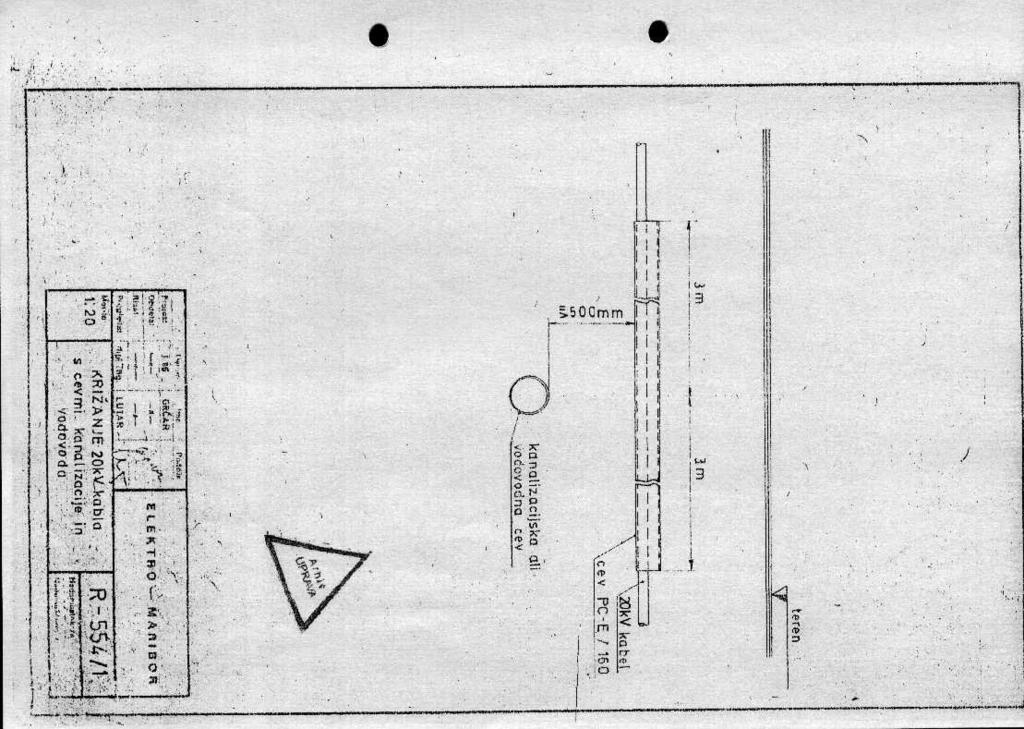

2 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor 4.2 KAZALO VSEBINE NAČRTA št. 254/13-MS 4.1 Naslovna stran načrta 4.2 Kazalo vsebine načrta 4.3 Izjava odgovornega projektanta načrta 4.4 Tehnično poročilo 4.5 Risbe Risba trase SN kablovoda K-5993/1,2 Enopolna shema T-6205 SEZNAM UPORABLJENIH TIPSKIH RISB ELEKTRO MARIBOR Naziv risbe: Št. risbe Karakteristični presek kabelskih jarkov za kable SN in PC za TK kable R-699/2 Kabelski jarek za polaganje vinidurit cevi pri križanju cestišč nad 6m. R-896 Križanje 20 kv kabla s telekomunikacijskim kablovodom R-576/1 Križanje 20 kv kabla s cevmi kanalizacije ali vodovoda Prehod kabla pod vodotokom (DES 5, risba 30) R-554/1 30 Ohišje SF6-4CB 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.2 KAZALO VSEBINE NAČRTA 1/1

3 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor 4.3 IZJAVA ODGOVORNEGA PROJEKTANTA NAČRTA V PROJEKTU ZA PRIDOBITEV GRADBENEGA DOVOLJENJA Odgovorni projektant Boris UKMAR, dipl.inž.el. IZJAVLJAM, 1. da je načrt 254/13-MS skladen s prostorskim aktom, 2. da je načrt skladen z gradbenimi predpisi, 3. da je načrt skladen s projektni pogoji oziroma soglasji za priključitev, 4. da so bile pri izdelavi načrta upoštevane vse ustrezne bistvene zahteve in da je načrt izdelan tako, da bo gradnja, izvedena v skladu z njim, zanesljiva, 5. da so v načrtu upoštevane zahteve elaboratov. Številka projekta: 254/13-MS Kraj in datum izdelave: Maribor, avgust 2013 Boris UKMAR, dipl.inž.el. IZS E-1936 boris.ukmar@elektro-maribor.si Osebni žig in podpis: 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.3 IZJAVA ODGOVORNEGA PROJEKTANTA NAČRTA 1/1

4 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor 4.4 TEHNIČNO POROČILO 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.4 TEHNIČNO POROČILO

5 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor 4.5 RISBE 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 RISBE

6 ELEKTRO MARIBOR, podjetje za distribucijo električne energije, d.d., Vetrinjska ul. 2, 2000 Maribor SEZNAM UPORABLJENIH TIPSKIH RISB ELEKTRO MARIBOR Naziv risbe: Št. risbe Karakteristični presek kabelskih jarkov za kable SN in PC za TK kable R-699/2 Kabelski jarek za polaganje vinidurit cevi pri križanju cestišč nad 6m. R-896 Križanje 20 kv kabla s telekomunikacijskim kablovodom R-576/1 Križanje 20 kv kabla s cevmi kanalizacije ali vodovoda Prehod kabla pod vodotokom (DES 5, risba 30) R-554/1 30 Ohišje SF6-4CB ZNAK SPREMENIL DATUM PODPIS SPREMEMBA PROJEKTIRAL: VRSTA PROJEKTNE DOKUMENTACIJE: INVESTITOR: PGD ELEKTRO MARIBOR d.d. ELEKTRO MARIBOR d.d. ŠTEVILKA PROJEKTA: 254/13-MS ODG. V. PROJ. IDENT. ŠT. ODG. PROJ. IDENT. ŠT. IME PRIIMEK DATUM PODPIS OBJEKT: Boris UKMAR, dipl.inž.el. IZS E-1936 Boris UKMAR, dipl.inž.el. IZS E-1936 avgust 2013 avgust 2013 SN 20 kv kablovod CEROP Puconci ŠTEVILKA NAČRTA: 254/13-MS ŠTEVILKA RISBE: NADOMESTEK ZA: OBDELAL NADOMEŠČENO Z: MERILO: 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; SEZNAM UPORABLJENIH TIPSKIH RISB EMB

7

8 Št.projekta: 254/13-MS Št.načrta: 254/13-MS SN 20 kv kablovod CEROP Puconci PGD Maribor, avgust 2013

9 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor V S E B I N A STRAN SPLOŠNO SN 20 KV KABLOVOD Lokacija in opis trase Osnovni podatki Argumentacija za predvidena dela Tehnično poročilo SN kablovod Oporišče SN daljnovoda SN 20 kv prostostoječi stikalni blok Preizkus SN kablovodov po polaganju Zaščita Zaščita srednjenapetostnih dovodov Zaščita pred električnim udarom Zaščita pred atmosferskimi prenapetostmi Opozorilne tablice Križanja Križanje in približevanje SN 20 kv kablovoda obstoječi elektroenergetski infrastrukturi Križanje in približevanje telekomunikacijskim vodom Križanje in približevanje cestam Križanje in vzporedni potek s cevmi vodovoda in kanalizacije Soglasodajalci brez projektnih pogojev VARSTVO OKOLJA IN RAVNANJE Z ODPADKI REKAPITULACIJA VSEH STROŠKOV NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 2

10 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor SPLOŠNO V občini Puconci v k.o. Puconci na območju Centra za ravnanje z odpadki(cerop) je predvidena izgradnja SN kablovoda od DV Puconci 1(d-005, stojno mesto št. 43) do TP Puconci CEROP Odlagališče (t-831) in do stikalnega bloka ob TP Puconci CEROP Odlagališče (t-831). Predmet tega načrta je - izgradnja SN 20 kv kablovod CEROP Puconci Osnova za izbrane projektne rešitve so: projektni pogoji Elektro Maribor, št / z dne NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 3

11 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor 1 SN 20 KV KABLOVOD 1.1 Lokacija in opis trase Predvidena SN 20 kv povezava bo potekala od oporišča št. 43 (DV Puconci 1, d- 005) do TP Puconci CEROP Odlagališče (t-831) in bo izvedena z enožilnimi kabli NA2XS(F)2Y RM/25 12/20 kv. Ob TP Puconci CEROP Odlagališče (t- 831) na parc. št. 134/2 k.o. Puconci se postavi 20 kv prostostoječi stikalni blok(3vzkvzkvzk) za vključitev 20 kv kablovoda k-379 in k-541 ter kablovoda do TP Puconci CEROP Odlagališče (t-831). Trasa predvidenega 20 kv kablovoda poteka po parcelah št.: - 134/2, 165, 209/3, 209/2, 209/1, 214/3, 214/2, 182, 183/2, 394/1, 390/1, 438/2, 438/1, 689, 686/1 in 687 v k.o. Puconci. Trasa SN kablovoda je razvidna iz vodilne mape ter iz risbe trase K-5993/1, Osnovni podatki Naziv objekta Nazivna napetost Obratovalna napetost Tip predvidenih kablov Dolžina trase KB Dolžina kablovoda Dolžina kabla Investitor SN 20 kv kablovod od DV Puconci 1 (d-005) do TP Puconci CEROP Odlagališče (t-831) 20 kv 20 kv 3 NA2XS(F)2Y RM/25 12/20 kv 1130 m 1170 m 3510 m CEROP d.o.o., Vaneča 81/B, 9201 Puconci Naziv objekta Nazivna napetost Obratovalna napetost Tip predvidenih kablov Dolžina trase KB Dolžina kablovoda Dolžina kabla Investitor SN 20 kv kablovod od SN 20 kv stikalni blok do TP Puconci CEROP Odlagališče (t-831) 20 kv 20 kv 3 NA2XS(F)2Y RM/25 12/20 kv 3 m 10 m 30 m CEROP d.o.o., Vaneča 81/B, 9201 Puconci 1.3 Argumentacija za predvidena dela Zaradi zagotavljanja obratovalne zanesljivosti na območju Centra za ravnanje z odpadki v Puconcih in v skladu z projektnimi pogoji Elektro Maribor št / z dne je predvidena izgradnja SN kablovoda od DV Puconci 1(d-005, stojno mesto št. 43) do TP Puconci CEROP Odlagališče (t-831) in stikalnega bloka ob TP Puconci CEROP Odlagališče (t-831). 1.4 Tehnično poročilo Pri izdelavi projektne dokumentacije je upoštevano: - SIST EN : Nadzemni električni vodi za izmenične napetosti nad 1 kv in do vključno 45 kv-1 del, Splošne zahteve Skupna določila, - Tipizacijo elektroenergetskih kablov za napetosti 1 kv, 10 kv in 20 kv (januar 1981) in - Pravilnik o tehničnih normativih za graditev nadzemnih elektroenergetskih vodov z nazivno napetostjo od 1 kv do 400 kv (Ur.l. SFRJ št. 65/88). 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 4

12 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor SN kablovod Uporabljeni bodo enožilni kabli NA2XS(F)2Y RM/25 12/20 kv. Zunanji plašč kabla je v izvedbi XLPE z vzdolžno zaporo proti vdoru vlage v kabel. Tokovodnik kabla je aluminijast, večžičen in okroglega prereza (RM). Za predvidena SN kablovoda bo uporabljen tipski kabel 3 NA2XS(F)2Y RM/25 12/20 kv, ki je tipiziran na področju Elektro Maribor za izgradnjo srednjenapetostnega kabelskega omrežja in ustreza predvidenim tokovnim in kratkostičnim razmeram Gradbeni del Pred izkopi je potrebno zakoličiti trase obstoječih komunalnih vodov in naprav. Trasa 20 kv kablovoda poteka ob in prečka asfaltne ceste, makadamske poti, kmetijske površine in spada po ogledu in oceni v III. kategorijo zemljišč. Kabelski jarek bo izkopan strojno, razen v bližini obstoječih komunalnih vodov, kjer bodo izkopi izvedeni ročno. Izvajanje zahtevanih ukrepov pri gradbenih delih v opisani trasi je razvidno iz poglavja točka 1.6 Križanja. Kjer trasa poteka pod obstoječimi povoznimi površinami bo SN KB položen v KB kanalizacijo. Kabelska kanalizacija bo zgrajena iz plastičnih cevi Φ160 mm. V celotni dolžini trase SN kablovoda se bo položila cev dvojček (PEHD fi50/4 mm) za potrebe optike. Lokacija ter število cevi predvidene kabelske kanalizacije je razvidna iz risbe trase K-5993/1,2. Cevi bodo položene v jarek dimenzij v skladu s tipsko risbo R-896. Kabelska kanalizacija, ki je predvidena na območju povoznih površinah bo obbetonirana. Kabelski jarek bo širine 0,4 m in globine 0,8 m in je razviden iz priložene tipske risbe R-699/2. Pri izkopih na kmetijskih zemljiščih bo globina kabelskega jarka najmanj 1,0 m. Trasa kablovoda 20 kv mora biti primerno zaščitena in označena, s smernimi kamni EK. Potek trase in izvedba predvidene SN kabelske povezave je razviden iz risbe trase K-5993/1,2. Po končanju gradbenih del bodo zemljišča urejena v prvotno stanje Elektromontažni del Skladno s tipizacijo elektroenergetskih kablov za napetosti 1 kv, 10 kv in 20 kv (DES-zvezek 5/81), je izbran tipski enožilni kabel NA2XS(F)2Y 1 150RM/25 12/20 kv. Izbrani enožilni kabel 20 kv v celoti ustreza zahtevanim napajalnim pogojem za opisano področje. Na dnu kabelskega jarka bo izvedeno ležišče iz mivke. SN kabli bodo položeni v kabelski jarek v trikotnem snopu. Nad kabelskim snopom bo položen plastični ščitnika GAL 120. V globini 0.3 m bo položen opozorilni trak. Pri križanjih z asfaltnimi površinami, makadamskimi potmi in drugimi komunalnimi vodi bodo kabli uvlečeni v plastične cevi v skladu z risbo trase K-5993/1,2. Pri polaganju kablov je potrebno paziti, da se ne poškoduje zunanji plašč in na največjo dopustno silo vlečenja in minimalni dovoljeni polmer ukrivljenja: 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 5

13 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor kabel 12/20 kv polmer krivljenja [mm] največja sila vlečenja [N] za plašč kabla za vodnike NA2XS(F)2Y RM/ Pri polaganju kablov je potrebno paziti tudi na temperaturo okolice in se držati navodil proizvajalca kablov. Spojitev predvidenih enožilnih SN kablov bo izvedena z ustreznimi SN kabelskimi spojkami. Na odcepnem drogu bodo kabli zaključeni s kabelskimi glavami za zunanjo montažo in montirani na nosilec kabelskih glav in odvodnikov prenapetosti. Na začetkih in koncih kablov bodo narejene kabelske zanke za rezervno dolžino kabla v primeru okvare kabelskih koncev. Pri prehodu na st. mesto št. 43, d-005 bodo SN kabli zaščiteni pred mehanskimi poškodbami s ščitnikom kablov po risbi D-745/1,2 ter označeni po risbi D Oporišče SN daljnovoda Oporišče št. 43, d-005 Na obstoječi kovinski jambor bo montiran vertikalni ločilnik z ozemljilnimi noži, odvodniki prenapetosti PO/SN 10kA/20kV in kabelske glave za zunanjo montažo. Ločilnik z ozemljilnimi noži bo zagotavljal breznapetostno stanje v času posegov na SN kablovodu SN 20 kv prostostoječi stikalni blok Ob TP Puconci CEROP Odlagališče (t-831) se postavi 20 kv prostostoječi stikalni blok(3vzkvzkvzk) za vključitev 20 kv kablovoda k-379 in k-541 ter kablovoda do TP Puconci CEROP Odlagališče (t-831). Ohišje stikalnega bloka(sf6-4cb) je izdelano iz korozijsko odpornih materialov in sicer del v zemlji iz nerjavečega jekla in nadzemni del iz opleskane aluminijaste pločevine. Postaja je primerna za montažo na terenu, kjer je nosilnost tal večja od 0,1 MPa (projekt TSN Maribor). Tloris ohišja stikalnega bloka je 1,60 m 0,80 m, tloris strehe pa 1,90 m x 1,10 m. Višina ohišja nad zemljo je 1,68 m, v globino je vkopana 0,75 m. Uvod kablov je izveden po vertikalnem kanalu skozi uvodnice, tako da ni mogoč vdor talne vode. Enopolna shema stikalnega bloka je razvidna iz priložene risbe T-6205, prerez TP in fasade TP pa iz tipske risbe ohišje SF6-4CB Srednjenapetostni del Srednjenapetostni del prostostoječega stikalnega bloka predstavljala srednjenapetostna oprema: kabelski priključek, SN stikalni blok RMU izoliran s plinom SF6 in SN odvodniki prenapetosti. Srednjenapetostni 20 kv stikalni blok 8DJH je proizvod podjetja SIEMENS. Sestavljen bo iz treh vodnih celic. Napolnjen bo z izolacijskim plinom SF6. Deli pod napetostjo bodo zaščiteni pred vlago, agresivnim plinom in ostalimi zunanjimi vplivi. Ohišje bo ozemljeno. V dovodnem polju bo montiran odklopni ločilnik z ozemljitvenimi noži. Vodni celici omogočata priklop kabla do preseka 300 mm 2. Na kabelskih dovodih bodo montirani odvodniki prenapetosti PO/SN 10kA/20kV. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 6

14 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor Vsa dela pod napetostjo so prepovedana! Breznapetostno stanje bo možno vzpostaviti s pomočjo vertikalni ločilnik na st. mestu št. 43, d-005 in v SN stikalnega bloka. Vzpostavitev breznapetostnega stanja mora biti jasno opredeljena v obratovalnih navodilih Preizkus SN kablovodov po polaganju Preizkus SN 20 kv kablovoda bo opravljen pred samo vključitvijo. Namen preizkusa je, da se ugotovi kvaliteta izolacije ter s tem obratovalna sposobnost položenih kablov z vgrajenimi SN kabelskimi glavami in spojkami. 1.5 Zaščita Zaščita srednjenapetostnih dovodov Predvideni SN 20 kv kablovod bo zaščiten v RTP 110/20 kv Murska Sobota izvod (C-08) DV 20 kv Puconci s pretokovno, kratkostično, zemljestično in smerno zemljostično zaščito Zaščita pred električnim udarom Zaščita bo izvedena z ozemljitvijo vseh kovinskih gradbenih elementov (vrata, okviri vrat, žaluzije, ), vseh kovinskih elementov strojne opreme prostostoječega stikalnega bloka in delov električnih naprav in aparatov, ki normalno niso pod napetostjo in ne spadajo med obratovalne tokokroge, vendar utegnejo pri okvari priti pod napetost neposredno ali po električnem obloku (ohišje stikalnega bloka, SN stikalni postroj, ). Na stojnem mestu št. 43, d-005, kjer bo montiran novi vertikalni ločilnik, bo za zaščito pred električnim udarom izvedena izenačitev potenciala stojišča. Na to potencialno ozemljitev bo vezano tudi gonilo ločilnika Zaščita pred atmosferskimi prenapetostmi Uporabljeni bodo odvodniki prenapetosti PO/SN 10 ka/20 kv, ki bodo montirani na stojnem mestu št. 43, d-005 na mestu odcepa 20 kv KB in v prostostoječem 20 kv SN stikalnem bloku. Za pravilno delovanje odvodnikov prenapetosti se priporoča ozemljitvena upornost R op 5 Ω. Pri stojnem mestu št. 43, d-005 bo pocinkani valjanec Fe Zn 25 4 mm položen v kabelskem jarku nad SN kabli v globini 0,5 m. Vsi spoji v zemlji bodo izvedeni s križnimi sponkami JUS N.B4.936 in ustrezno zaščiteni - zaliti z bitumnom ali kabelsko maso. Pri prostostoječem 20 kv SN stikalnem bloku bo pocinkani valjanec Fe Zn 25 4 mm položen v kabelskem jarku nad SN kabli v globini 0,5 m in povezan na obstoječo ozemljitev TP Puconci CEROP Odlagališče (t-831) Opozorilne tablice Nadomestno stojno mesto bo opremljeno z opozorilno tablico "Nevarnost električnega toka" ter tablico z osnovnimi podatki za SN ločilnik in SN kabelski odcep. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 7

15 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor 1.6 Križanja Vsa križanja bodo izdelana skladno s tipizacijo elektroenergetskih kablov za napetosti 1 kv, 10 kv in 20 kv (DES-zvezek 5/81), kakor tudi skladno z zahtevami iz projektnih pogojev (soglasij) pristojnih organizacij in institucij. Opomba: Pred pričetkom del je potrebno obvestiti upravljavce komunalnih naprav za zakoličbo komunalnih naprav in nadzor del pri križanju komunalnih naprav. V bližini obstoječih komunalnih naprav bodo izkopi izvedeni ročno Križanje in približevanje SN 20 kv kablovoda obstoječi elektroenergetski infrastrukturi Približevanje SN kablovoda ostalim SN in NN kablovodom distribucijskega omrežja bo izvedeno skladno s projektnimi pogoji št /2013-2, z dne , ki jih je izdal ELEKTRO MARIBOR d.d., Vetrinjska ulica 2, 2000 Maribor. Pred pričetkom del je potrebno obvestiti upravljavca distribucijskega omrežja OE Murska Sobota in zakoličiti trase obstoječega distribucijskega omrežja. Medsebojni razmik kablovodov napetosti 20 kv oziroma različnega napetostnega nivoja mora znašati najmanj 15 cm, zaradi zmanjšanja medsebojnih vplivov. Izvedba kabelskega jarka za SN kablovod je razvidna iz risbe R-699/2. Kabelska kanalizacija bo izvedena v skladu s tipsko risbo R Križanje in približevanje telekomunikacijskim vodom Vsa križanja in/ali približevanja obstoječim TK vodom bodo izvedena skladno s predpisi in projektnimi pogoji št MB/1157-IV, z dne , ki jih je izdalo podjetje Telekom Slovenije, d.d., Sektor za dostopovna omrežja, Center za dostopovna omrežja Maribor-Murska Sobota, Titova cesta 38, 2000 Maribor. Najmanj 30 dni pred pričetkom del je potrebno obvestiti upravljavca telekomunikacijskega omrežja, natančno zakoličiti trase telekomunikacijskega omrežja in določiti ukrepe za zaščito telekomunikacijskega omrežja med gradnjo predvidenenega SN 20 kv kablovoda. Stroške zaščite, morebitnih prestavitev ali sanacije morebitnih poškodb bo izvedel upravljavec na stroške investitorja. Eventualno križanje SN 20 kv kablovoda in telekomunikacijskega kabla bo izvedeno na navpični oddaljenosti najmanj 0,5 m. Kot križanja mora biti praviloma 90, ne sme pa biti manjši od 45. Če te oddaljenosti ni mogoče zagotoviti, je potrebno energetski kabel položiti v železno cev Ø 159 mm, dolžine 2 do 3 m, telekomunikacijski kabel pa v plastično cev Ø 160 mm iste dolžine. Tudi v tem primeru vertikalni odmik ne sme biti manjši od 0,3 m. Način izvedbe je razviden iz risbe R-576/1. Pri vzporednem vodenju SN 20 kv kablovoda in telekomunikacijskega kabla mora znašati vodoravna oddaljenost najmanj 1 m. Če navedene oddaljenosti ni mogoče zagotoviti je na kritičnih mestih potrebno energetske kable položiti v železne cevi, telekomunikacijske pa v betonske bloke, termoplastične cevi, oziroma uporabiti drugi ustrezni zaščitni ukrep. Tudi v tem primeru ne sme biti vodoravna oddaljenost manjša od 0,3 m. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 8

16 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor Križanje in približevanje cestam Križanje in vzporedni potek 20 kv kablovoda s cesto bo izveden skladno z zgoraj omenjenimi predpisi in tipizacijo ter projektnimi pogoji št /2013 z dne , ki jih je izdala Občina Puconci, Puconci 80, 9201 Puconci ter projektnimi pogoji št. 14P/2013, z dne , ki jih je izdal Püngrad, javno komunalno podjetje d.o.o., Bodonci 127a, 9265 Bodonci. Križanje ceste bo izvedeno z povrtanjem ceste minimalno 1 m pod asfaltom. Pred pričetkom del bo izvedena zakoličba predvidenega SN kablovoda s strani pooblaščenega in za to registriranega podjetja. Zaradi preglednosti ceste bo ves izkopani material odmaknjen najmanj 3.0 m od roba vozišča ceste. Začetek in zaključek del bosta prijavljena občini Puconci. Lokacija križanj in približevanj je razvidna iz risbe trase K-5993/1, Križanje in vzporedni potek s cevmi vodovoda in kanalizacije Križanje s cevmi vodovoda in kanalizacije bo izvedeno skladno s citiranimi predpisi, tipizacijo in projektnimi pogoji št /2013 z dne , ki jih je izdala Občina Puconci, Puconci 80, 9201 Puconci, projektnimi pogoji št /13-MJ z dne , ki jih je izdal vodovod Murska Sobota d.o.o., Kopališka 2, 9000 Murska Sobota ter projektnimi pogoji št. 14P/2013, z dne , ki jih je izdal Püngrad, javno komunalno podjetje d.o.o., Bodonci 127a, 9265 Bodonci. Pred pričetkom del je potrebno vse pristojne obvestiti ter vodovod in kanalizacijo uradno (geodet) zakoličiti. Komunalni vodi morajo biti po horizontali od cevovoda odmaknjeni minimalno: -energetski kabli, ki potekajo na manjši ali enaki globini kot vodovod 1 m oz. 0.5 m, če so položeni v kineti ali ustrezno zaščiteni. Vsi komunalni vodi, ki potekajo v večji globini kot cevovod, morajo biti odmaknjeni minimalno 0.5 m. Minimalni vertikalni odmiki pri križanju cevovoda s komunalnimi vodi: -energetski kabli 0.3 m, če je cevovod položen pod kablom in 0.3 m, če je cevovod položen nad kablom. Kot križanja ne sme biti manjši od 45º. Križanje kablovoda s kanalizacijo se izvede tako da, kablovod poteka nad kanalizacijo (minimalni vertikalni odmik 0.2 m). Pri vzporednem poteku naj bo kablovod oddaljen vsaj 1 m od zunanjega roba kanalizacije. V izjemnih primerih je lahko oddaljenost kablovoda min. 0.6 m od zunanjega roba kanalizacije, vendar le če je ustrezno zaščiten. Kabel bo zaščiten pred mehanskimi poškodbami, tako da bo položen v cev Φ 160 mm v dolžini treh metrov na vsaki strani križanja. Izvedba križanj je razvidna iz načrta EMB R-554/ Soglasodajalci brez projektnih pogojev Ostali soglasodajalci, ki nimajo projektnih pogojev so: RS Ministrstvo za kmetijstvo in okolje, Agencija RS za okolje, Vojkova 1b, 1000 Ljubljana projektni pogoji niso potrebni. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 9

17 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor 2 VARSTVO OKOLJA IN RAVNANJE Z ODPADKI Pri izvedbi predvidenih del mora izvajalec del, njegovi podizvajalci, kooperanti in drugi zunanji sodelavci upoštevati določila Zakona o varstvu okolja (ZVO-1-UPB1; Ur.l.RS 39/2006, ZVO-1B; Ur.l.RS 70/2008), Uredbe o odpadkih (Ur.l. št. 103/2011), Uredbe o ravnanju z odpadki, ki nastanejo pri gradbenih delih (Ur.l. št. 34/2008) Za ravnanje z odpadki na gradbišču je v celoti odgovoren investitor. Vsi odpadki in demontirana oprema so last in breme investitorja, ki pa lahko pooblasti izvajalca del, da v njegovem imenu preda nastale odpadke zbiralcu ali predelovalcu odpadkov. Ne glede na to kdo preda odpadke, mora investitor ob predaji vsake pošiljke odpadkov pridobiti od prevzemnika odpadkov izpolnjen evidenčni list in voditi evidenco o vrstah in količinah nastalih gradbenih odpadkov na posameznem objektu. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 10

18 ELEKTRO MARIBOR, podjetje za distribucijo električne energije d.d., Vetrinjska ulica 2, 2000 Maribor 3 REKAPITULACIJA VSEH STROŠKOV Ocena vrednosti izgradnje predvidenega SN 20 kv kablovoda znaša: ,00 EUR Vrednost investicijskih stroškov je ocenjena na temelju cen veljavnih avgusta 2013 (brez DDV) in zajema vrednost materiala ter ročnega in strojnega dela. 4-NAČRT EL. INŠTALACIJ IN EL. OPREME; 4.5 TEHNIČNO POROČILO 11
