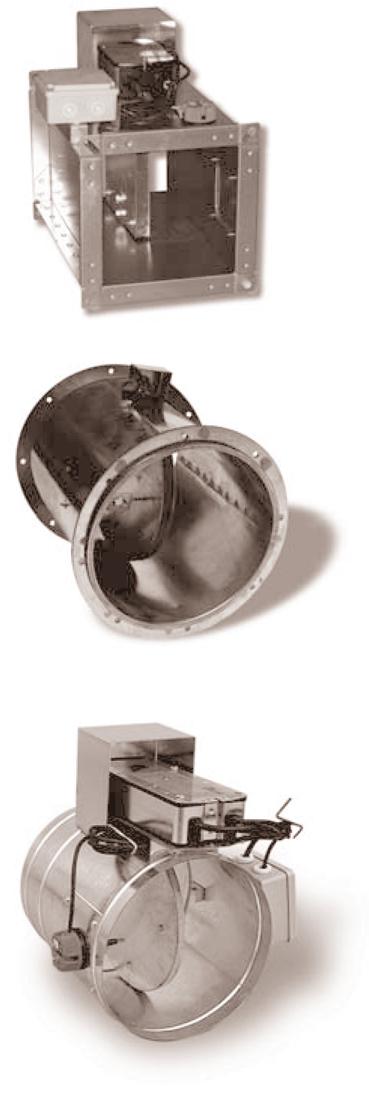

2 LOPUTE, VENTILI, DIMNE LOPUTE Pravokotne po`arne lopute LOPUTE PL-12 PL-15 PL-18-1, PL-18-2 Po`arne lopute vgradimo v pravokotne ali okrogle prezra~evalne kanale pri prehodih med po`arnimi sektorji. V primeru po`ara se avtomatsko zaprejo in prepre~ijo {irjenje po`ara po prezra~evalnih kanalih. Po`arna odpornost zna{a 30, 60, 90 ali 120 min. Izvedbe glede na na~in spro`itve: osnovna izvedba s termi~nim spro`ilom elektromotorna izvedba Okrogle po`arne lopute PL-8 PL-13 PL-14 PL-16 PL-17 Po`arni ventili PO@ARNI VENTILI PPV-K90 PPV-2 PPV-3 Po`arni ventili prepre~ujejo {irjenje po`ara iz kopalnic, kuhinj,... Vgradimo jih na za~etku prezra~evalnih kanalov neposredno v po`arni zid ali strop. Termi~no spro`ilo se aktivira pri 70 C. Po`arni ventili imajo dve funkciji: so sestavni del po`arnega zidu s po`arno odpornostjo 90 min uporabljajo se za prezra~evanje (odvod in dovod zraka) z mo`nostjo regulacije pretoka zraka Dimne lopute DIMNE LOPUTE DOL-1R DOL-1RK DPL-7 Dimne lopute se pri po`aru avtomatsko odprejo in omogo~ijo odvod dima in toplote. Po`arna odpornost zna{a 30, 60, 90 ali 120 min. Izvedbe glede na na~in spro`itve: osnovna izvedba s termi~nim spro`ilom elektromagnetna izvedba elektromotorna izvedba PL-18-3, PL-18-4 DOL-3-1 DOL-3-2

3 TEHNIKA Po`arne lopute, po`arni ventili, dimne lopute Po`arne lopute Stran Pravokotne po`arne lopute (PL-12) in okrogle po`arne lopute (PL-13, PL-14) Izvedbe Vgradnja Tehni~ni podatki Klju~ za naro~anje Pravokotne po`arne lopute (PL-15) in okrogle po`arne lopute (PL-16, PL-17) Izvedbe Vgradnja Tehni~ni podatki Klju~ za naro~anje Pravokotne po`arne lopute (PL-18-1 in PL-18-2) Izvedbe Motorne po`arne lopute Vgradnja Tehni~ni podatki Klju~ za naro~anje Motorni pogoni za po`arne lopute 386 Po`arne lopute Po`arne lopute PL Po`arni ventili Po`arni ventil PPV-K Po`arni ventili PPV-2 in PPV Dimne lopute Dimne lopute DOL-1R Dimne lopute DOL-1RK (kanalska izvedba) Dimne lopute DPL Dimne lopute DOL Dimne lopute DOL Dimne lopute PL-18-3 in PL Motorni pogoni za dimoodvodne lopute 423 Certifikati...429

4 PL-12 Po`arne lopute PL-12, PL-13 in PL-14 U b PL-13 PL

5 357

6 358

7 359

8 360

9

10 362

11 363

12 364

13 A

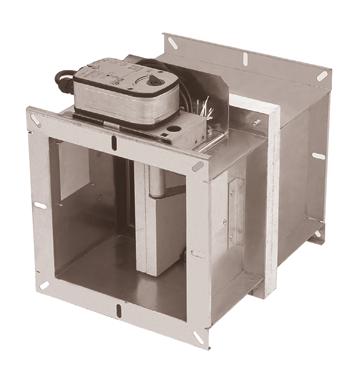

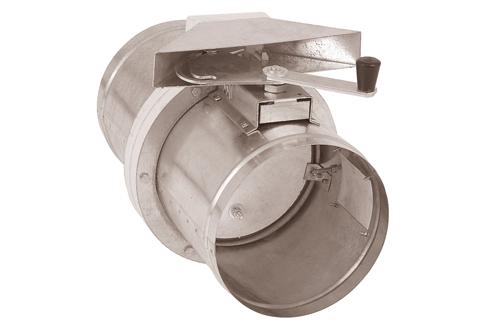

14 LOPUTE PL-15, PL-16 IN PL-17 PL-15 Po`arne lopute PL-15, PL-16 in PL-17 Uporaba: Po`arne lopute prepre~ujejo {irjenje po`ara skozi klimatske in prezra~evalne napeljave. Vgrajujemo jih na prehodih prezra~evalnih kanalov skozi po`arne stene in strope, ki delijo zgradbo v posamezne po`arne odseke. Opis: Po`arne lopute so sestavljene iz tridelnega ohi{ja iz pocinkane plo~evine, ki ima srednji del iz posebnega izolacijskega materiala, lamele iz posebnega izolacijskega materiala, termi~nega spro`ila s temperaturo spro`itve 70 C ali 120 C. Po`arna odpornost in klasifikacija: Po`arne lopute imajo po`arno odpornost EI 120-S. Po`arne lopute so A-testirane po standardu SIST EN 1366/2. PL-17 Tipi PL-15: kvadratna po`arna loputa PL-16: okrogla po`arna loputa s prirobnico PL-17: okrogla po`arna loputa za vgradnjo v spiro kanale Izvedbe glede na na~in spro`itve osnovna izvedba s termi~nim spro`ilom (oznaka A, A2 ali A7) elektromotorna izvedba (oznake E1 do E19) Nazivne dimenzije po`arnih loput PL-15 B x H = od 250 x 250 do 1500 x 800 mm Mo`no je izdelati po`arno loputo dim. 250x250 z reducirjem na 200x200. Detajlni opis je na strani 370. Izdelati je mogo~e tudi po`arne lopute PL-15 nestandardnih dimenzij v naslednjih obmo~jih: B = od 250 do 1500, H = od 250 do 800 Standardne dol`ine loput PL-15: Standardna dol`ina loput PL-15 je 400mm Nazivne dimenzije po`arnih loput PL-16 in PL-17 PL PL Standardne dol`ine okroglih po`arnih loput PL-16 in PL-17: Standardna dol`ina loput PL-16 in PL-17 je 400mm. Mo`no je izdelati po`arno loputo PL-17, nazivne dimezije manj{o od φ150, z reducirjem do φ100 mm. Detajlni opis je na strani 370. Izdelati je mo`no tudi po`arne lopute PL-16 in PL-17 nestandardnih dimenzij znotraj obmo~ja standardnih dimenzij. Dimenzije priklju~nih prirobnic pri PL-16, odgovarjajo standardu DIN Reihe 1 Teil I (izdaja 06/90). 366

15 LOPUTE PL-15, PL-16 IN PL-17 IZVEDBE Izvedbe PL-15 EI 120-S/A H 40 Enostavna ro~na izvedba 1. Ohi{je 2. Lamela iz posebnega izolacijskega materiala 3. Termi~no spro`ilo(tali{~e pri 70 ali 120 C) 4. Kontrolna odprtina 5. Ro~ica 6. Vzmet Na~in delovanja: V obratovalnem polo`aju je po`arna loputa odprta. V primeru po`ara pri temperaturi 70 C ali 120 C popusti termo~len, kar ima za posledico, da prednapeta vzmet potisne lamelo v zaprti polo`aj PL-17 EI 120-S/A 40 H Δp+45 Δz Δp PL-15 EI 120-S/A7/T12 Enostavna ro~na izvedba opremljena z mejnimi tipkali H Mejno tipkalo T1 slu`i za kontrolo zaprte lege lopute. Z vklopom mejnega tipkala se pri`ge ustrezna `arnica ali akusti~ni signal na komandnem pultu v komandni centrali. Z vra~anjem v polo`aj odprto se ta signal zopet izklju~i. 8. Mejno tipkalo T2 slu`i za kontrolo odprte lege. S premikom lopute v Zaprti polo`aj se ustrezni signal v komandni centrali izklju~i B PL-17 EI 120-S/A/T Δp+45 Δz Δp

16 LOPUTE PL-15, PL-16 IN PL-17 IZVEDBE Izvedbe Osnovna ro~na izvedba PL-15 EI 120-S/A H Ohi{je 2. Lamela iz posebnega izolacijskega materiala 3. Termi~no spro`ilo(tali{~e pri 70 ali 120 ) 4. Kontrolna odprtina 5. Ro~ica 6. Vzmet Na~in delovanja: V obratovalnem polo`aju je po`arna loputa odprta. V primeru po`ara pri temperaturi 70 C ali 120 C popusti termo~len, kar ima za posledico, da prednapeta vzmet potisne lamelo v zaprti polo`aj H PL-15 EI 120-S/A2/T Osnovna ro~na izvedba opremljena z mejnimi tipkali 7. Mejno tipkalo T1 slu`i za kontrolo zaprte lege lopute. Z vklopom mejnega tipkala se pri`ge ustrezna `arnica ali akusti~ni signal na komandnem pultu v komandni centrali. Z vra~anjem v polo`aj odprto se ta signal zopet izklju~i. PL-15 EI 120-S/E5, E6/D Mejno tipkalo T2 slu`i za kontrolo odprte lege. S premikom lopute v zaprti polo`aj se ustrezni signal v komandni centrali izklju~i. Izvedba z elektromotornim pogonom 10. Elektromotor 11. Priklju~na doza Spro`itev lopute je mo`na preko termi~nega spro`ila na loputi ali s signalom iz po`arne centrale. V odprti legi je elektromotorni pogon ves ~as pod napetostjo, zato se loputa zapre zaradi vgrajene vzmeti pri vsakem izpadu elektri~ne napetost. V normalnih okoli{~inah, ko ni po`ara in termi~no spro`ilo ni reagiralo, se loputa spet avtomatsko odpre, ~im pride tok. 4 V elektromotornem pogonu sta vedno vgrajeni mejni tipkali za signalizacijo odprte in zaprte lege lopute, zato ju pri naro~ilu ni treba posebej navajati. PL-16 EI 120-S/E.../D Dp+70 Dn Dp H H 40 H H

17 LOPUTE PL-15, PL-16 IN PL-17 IZVEDBE Obmo~je uporabe elektromotorjev BLF (oznake E15, E16, E19) BxH Pri okroglih po`arnih loputah je obmo~je uporabe elektromotorjev BLF v obmo~ju dimenzij od φ150 do φ500 Definicija desne in leve lopute Smer zapiranja Smer zapiranja Desna"D" Leva"L" PL-17 EI 120-S/K Osnovna izvedba s kazalom polo`aja Δz Δz 12. Kazalo polo`aja V osnovi je loputa enaka osnovni izvedbi. Dodatno je name{~eno kazalo polo`aja, ki nazorno ka`e polo`aj odprto ali zaprto. Ta kombinacija ni mo`na pri elektromotorni izvedbi. 12 PL-15 EI 120-S/A7/K

18 LOPUTE PL-15, PL-16 IN PL-17 IZVEDBE Uporaba desnih in levih loput Prikaz leve in desne lopute Desna"D" Desna"D" V levi izvedbi izdelujemo le lopute tipa A7- enostavna ro~na izvedba. Desna loputa D Pogled v smeri ro~ice. Kadar na naro~ilu ni navedena smer pogona D ali L bo vedno dobavljena desna D. Glej klju~ za naro~anje. Leva loputa L Leva"L" Pogled v smeri pu{~ice. Uporaba Kadar je desna loputa vgrajena pod strop v kotu (glej skico) se lahko zgodi, da termi~ni ~len (poz. 3) ni dosegljiv skozi revizijsko odprtino (poz. 4), saj dostop ovira lamela. V takem primeru uporabimo levo loputo. 4 3 PL-15 z reducirjem PO@ARNE LOPUTE Z REDUCIRJI PL Po`arna loputa PL Reducir b Najmanj{a loputa, ki jo je mogo~e izdelati, je B x H = 250 x 250 mm. Za take lopute je mo`no izdelati reducirje, s katerimi se loputo lahko priklju~i na kanal manj{i od 250 x 250 mm b Tabela dimenzij reducirjev: b (mm) h (mm) PL-17 z reducirjem PL Dp Po`arna loputa PL Reducir Najmanj{a loputa, ki jo je mogo~e izdelati, je φ150. Dz Dr Dp Za take lopute je mo`no izdelati reducirje, s katerimi se loputo lahko priklju~i na kanal manj{i od φ150. Tabela dimenzij reducirjev: Dr φ100 φ

19 LOPUTE PL-15, PL-16 IN PL-17 VGRADNJA Vgradnja po`arne lopute PL-15 v steno iz opeke, betona ali penjenega betona Vgradnja PL w Lopute vgrajujemo vedno tako, da sta spro`ilo in kontrolna odprtina na lahko dostopni strani zidu ali stropa. Tako je mogo~ nadzor termi~nega spro`ila in notranjosti lopute B 40 B H H+220 Lopute PL-15 je mogo~e vgraditi v polo`aje prikazane na skici. Za~etek stene ozna~uje kotnik pri mehanizmu (poz. 14) Lopute vgrajujemo v stene ali stropove enake ali ve~je po`arne odpornosti, kot jo ima loputa. Dovoljena je vgradnja v stene iz opeke, betona, penjenega betona ali mav~nih kartonskih plo{~ ustrezne po`arne odpornosti. Vgradnja po`arne lopute PL-15 v strop iz betona ali penjenega betona B B 40 Uporaba lesenih podpornih nosilcev pri vgradnji H H Minimalna dovoljena debelina stene ali stropa iz opeke, betona ali penjenega betona je W=10 cm. Vzidano ohi{je lopute ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. Priporo~amo uporabo lesenih podpornih nosilcev pri vgradnji (glej skico). Pred vzidavo moramo sidra (poz. 13) na loputi postaviti v polo`aj, ki je prikazan na skici. Skica velja za vse tipe po`arnih loput PL-15. Opozorilo: Standardnih po`arnih loput ni dovoljeno vgrajevati v eksplozijsko ogro`ene prostore. Ni dovoljena niti vgradnja v tak{ne prezra~evalne napeljave, ki slu`ijo za odvod me{anice zraka in eksplozijskih plinov. Standardnih po`arnih loput ni dovoljeno vgrajevati na prostem oziroma tam, kjer bi lahko bile izpostavljene vremenskim vplivom (de`, sneg). Vsa ostala navodila za vgradnjo loput so v Navodilih za varno uporabo, vzdr`evanje, preizku{anje in postavitev loput. Dovoljeni polo`aji vgradnje po`arnih loput Vzdr`evanje: Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput, zato moramo po`arne lopute kontrolirati v slede~ih ~asovnih obdobjih: Pri vseh tipih po`arnih loput moramo opraviti celoten pregled dvakrat letno. ^e pri dveh zaporednih kontrolah ne ugotovimo nobene napake v delovanju, zadostuje nadaljnji pregled enkrat na leto. Kontrolo elektri~nega zapiranja loput preko tipkala ali stikala v komandni centrali moramo opraviti {tirikrat letno

20 LOPUTE PL-15, PL-16 IN PL-17 VGRADNJA Vgradnja po`arnih loput v lahke monta`ne stene 150 w < < < < B H Izvedba stene Debelina stene D (mm) W W W W W115* 215 W W PL-15 EI 120-S/W*/A2 2. UA-profil 3. Izolacijski sloj-kamena volna 4. Ognjevarna mav~no kartonska plo{~a 5. Samovrezni vijak 6. Pritrdilni kotnik Legenda: W111 Pregradna stena z enojno kovinsko podkonstrukcijo in enoslojno oblogo W112 Pregradna stena z enojno kovinsko podkonstrukcijo in dvoslojno oblogo W113 Pregradna stena z enojno kovinsko podkonstrukcijo in troslojno oblogo W115 Pregradna stena z dvojno kovinsko podkonstrukcijo in dvoslojno oblogo W115* Pregradna stena med stanovanji-dvojna kovinska podkonstrukcija z dvoslojno oblogo + 5. plo{~a W116 Instalacijska stena-dvojna kovinska podkonstrukcija, dvoslojna obloga W118 Varnostna stena-enojna kovinska podkonstrukcija, troslojna obloga + dva vlo`ka iz plo~evine 372

21 LOPUTE PL-15, PL-16 IN PL-17 VGRADNJA Vgradnja po`arne lopute PL-16, PL-17 v steno iz opeke, betona ali penjenega betona w 14 Vgradnja PL-16, PL-17 Lopute vgrajujemo vedno tako, da sta spro`ilo in kontrolna odprtina na lahko dostopni strani zidu ali stropa. Tako je mogo~ nadzor termi~nega spro`ila in notranjosti lopute. Lopute PL-16, PL-17 je mogo~e vgraditi v polo`aje prikazane na skici. Za~etek stene ozna~uje nalepka na pokrovu mehanizma (poz. 14) Δz Δp+240 Δp Lopute vgrajujemo v stene ali stropove enake ali ve~je po`arne odpornosti kot jo ima loputa. 20 Dovoljena je vgradnja v stene iz opeke, betona, penjenega betona ali mav~nih kartonskih plo{~ ustrezne po`arne odpornosti. 400 Uporaba lesenih podpornih nosilcev pri vgradnji Dovoljeni polo`aji vgradnje po`arnih loput Δp+45 Minimalna dovoljena debelina stene ali stropa iz opeke, betona ali penjenega betona je W=10 cm. Vzidano ohi{je lopute ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. Priporo~amo uporabo lesenih podpornih nosilcev pri vgradnji (glej skico). Pred vzidavo moramo sidra (poz. 13) na loputi postaviti v polo`aj, ki je prikazan na skici. Skica velja za vse tipe po`arnih loput PL-16, PL-17. Pri izvedbi PL-16 EI 120-S so luknje za monta`o na prirobnici so po standardu EN Opozorilo: Standardnih po`arnih loput ni dovoljeno vgrajevati v eksplozijsko ogro`ene prostore. Ni dovoljena niti vgradnja v tak{ne prezra~evalne napeljave, ki slu`ijo za odvod me{anice zraka in eksplozijskih plinov. Vsa ostala navodila za vgradnjo loput so v Navodilih za varno uporabo, vzdr`evanje, preizku{anje in postavitev loput Vzdr`evanje: Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput, zato moramo po`arne lopute kontrolirati v slede~ih ~asovnih obdobjih: Pri vseh tipih po`arnih loput moramo opraviti celoten pregled dvakrat letno. ^e pri dveh zaporednih kontrolah ne ugotovimo nobene napake v delovanju, zadostuje nadaljnji pregled enkrat na leto. Kontrolo elektri~nega zapiranja loput preko tipkala ali stikala v komandni centrali moramo opraviti {tirikrat letno. 373

22 LOPUTE PL-15, PL-16 IN PL-17 TEHNI^NI PODATKI Tabela efektivnih povr{in A ef (m 2 ) in koeficientov upora (ζ) za PL-15 H B/H ,038 0,047 0,057 0,066 0,076 0,085 0,095 0,104 0,114 0,123 0,133 0,142 A ef 0,99 0,90 0,81 0,75 0,71 0,68 0,66 0,65 0,64 0,62 0,61 0,60 ζ 300 0,048 0,060 0,072 0,084 0,096 0,108 0,120 0,132 0,144 0,156 0,168 0,180 A ef 0,96 0,85 0,77 0,72 0,68 0,65 0,63 0,61 0,60 0,59 0,57 0,55 ζ 350 0,059 0,073 0,088 0,102 0,117 0,131 0,146 0,160 0,175 0,189 0,204 0,218 A ef 0,92 0,81 0,73 0,68 0,65 0,62 0,60 0,58 0,56 0,54 0,53 0,51 ζ 400 0,069 0,086 0,103 0,120 0,137 0,154 0,171 0,188 0,205 0,222 0,239 0,256 Aef 0,89 0,77 0,70 0,65 0,62 0,59 0,57 0,54 0,52 0,51 0,49 0,48 ζ 450 0,080 0,099 0,119 0,138 0,158 0,177 0,197 0,216 0,236 0,255 0,275 0,294 A ef 0,85 0,74 0,66 0,62 0,59 0,56 0,54 0,52 0,50 0,48 0,47 0,45 ζ 500 0,09 0,112 0,134 0,156 0,178 0,2 0,222 0,244 0,266 0,288 0,31 0,332 A ef 0,81 0,71 0,64 0,59 0,56 0,53 0,51 0,49 0,48 0,47 0,45 0,44 ζ 550 0,101 0,125 0,150 0,174 0,199 0,223 0,248 0,272 0,297 0,321 0,346 0,370 A ef 0,78 0,68 0,61 0,57 0,54 0,51 0,49 0,48 0,47 0,46 0,44 0,43 ζ 600 0,111 0,138 0,165 0,192 0,219 0,246 0,273 0,3 0,327 0,354 0,381 0,408 A ef 0,74 0,65 0,59 0,55 0,52 0,49 0,48 0,47 0,46 0,45 0,44 0,43 ζ 650 0,122 0,151 0,181 0,210 0,240 0,269 0,299 0,328 0,358 0,387 0,417 0,446 A ef 0,71 0,62 0,58 0,54 0,50 0,48 0,47 0,46 0,45 0,44 0,43 0,42 ζ 700 0,132 0,164 0,196 0,228 0,260 0,292 0,324 0,356 0,388 0,420 0,452 0,484 A ef 0,69 0,60 0,56 0,52 0,49 0,47 0,45 0,45 0,44 0,43 0,42 0,41 ζ 750 0,143 0,177 0,212 0,246 0,281 0,315 0,350 0,384 0,419 0,453 0,488 0,522 A ef 0,66 0,59 0,54 0,50 0,47 0,45 0,44 0,44 0,43 0,42 0,41 0,40 ζ 800 0,153 0,190 0,227 0,264 0,301 0,338 0,375 0,412 0,449 0,486 0,523 0,560 A ef 0,65 0,57 0,53 0,49 0,46 0,44 0,43 0,42 0,42 0,41 0,40 0,39 ζ 850 0,164 0,203 0,243 0,282 0,322 0,361 0,401 0,440 0,480 0,519 0,559 0,598 A ef 0,63 0,55 0,51 0,48 0,44 0,43 0,42 0,41 0,41 0,40 0,39 0,38 ζ 900 0,174 0,216 0,258 0,300 0,342 0,384 0,426 0,468 0,510 0,552 0,594 0,636 A ef 0,62 0,54 0,51 0,47 0,43 0,42 0,41 0,40 0,39 0,39 0,38 0,37 ζ 950 0,1845 0,229 0,2735 0,318 0,3625 0,407 0,4515 0,496 0,5405 0,585 0,6295 0,674 A ef 0,61 0,53 0,49 0,45 0,42 0,41 0,40 0,39 0,38 0,38 0,36 0,35 ζ ,195 0,242 0,289 0,336 0,383 0,430 0,477 0,524 0,571 0,618 0,665 0,712 A ef 0,60 0,52 0,48 0,44 0,41 0,40 0,39 0,38 0,37 0,36 0,35 0,34 ζ ,206 0,255 0,305 0,354 0,404 0,453 0,503 0,552 0,602 0,651 0,701 0,750 A ef 0,59 0,51 0,47 0,43 0,40 0,39 0,38 0,38 0,37 0,35 0,33 0,32 ζ ,216 0,268 0,32 0,372 0,424 0,476 0,528 0,58 0,632 0,684 0,736 0,788 A ef 0,58 0,50 0,46 0,42 0,39 0,39 0,38 0,37 0,35 0,34 0,32 0,30 ζ ,227 0,281 0,336 0,390 0,445 0,499 0,554 0,608 0,663 0,717 0,772 0,826 A ef 0,57 0,49 0,45 0,41 0,39 0,38 0,37 0,36 0,34 0,33 0,31 0,29 ζ ,237 0,294 0,351 0,408 0,465 0,522 0,579 0,636 0,693 0,750 0,807 0,864 A ef 0,56 0,48 0,43 0,40 0,39 0,38 0,37 0,35 0,33 0,31 0,30 0,28 ζ ,248 0,307 0,367 0,426 0,486 0,545 0,605 0,664 0,724 0,783 0,843 0,902 A ef 0,55 0,47 0,42 0,39 0,38 0,37 0,36 0,34 0,32 0,30 0,28 0,27 ζ ,258 0,320 0,382 0,444 0,506 0,568 0,630 0,692 0,754 0,816 0,878 0,940 A ef 0,54 0,45 0,41 0,38 0,37 0,36 0,34 0,33 0,31 0,29 0,28 0,26 ζ ,269 0,333 0,398 0,462 0,527 0,591 0,656 0,720 0,785 0,849 0,914 0,978 A ef 0,53 0,44 0,40 0,37 0,36 0,35 0,34 0,32 0,30 0,28 0,27 0,25 ζ ,279 0,346 0,413 0,48 0,547 0,614 0,681 0,748 0,815 0,882 0,949 1,016 A ef 0,53 0,44 0,40 0,37 0,35 0,35 0,33 0,32 0,30 0,28 0,27 0,25 ζ ,290 0,359 0,429 0,498 0,568 0,637 0,707 0,776 0,846 0,915 0,985 1,054 A ef 0,52 0,43 0,39 0,36 0,35 0,35 0,33 0,31 0,29 0,28 0,26 0,25 ζ ,300 0,372 0,444 0,516 0,588 0,660 0,732 0,804 0,876 0,948 1,020 1,092 A ef 0,52 0,43 0,39 0,36 0,35 0,34 0,33 0,31 0,29 0,27 0,26 0,25 ζ 374

23 LOPUTE PL-15, PL-16 IN PL-17 TEHNI^NI PODATKI Klju~ za naro~anje: PL - 15 EI 120-S / A / T1 / K / L B x H L Leva D Desna (ni potrebno posebej navajati -standardna) K Kazalo polo`aja T1 Mejno tipkalo zaprta loputa T2 Mejno tipkalo odprta loputa T12 Mejno tipkalo zaprta loputa, odprta loputa D Priklju~na doza (pri elektromotornih izvedbah od E1 do E6 in od E11 do E16) A Osnovna ro~na izvedba (PL-16/S, PL-16/F) A2 Osnovna ro~na izvedba (PL-15) A7 Enostavna ro~na izvedba (PL-15) E5 Elektromotorna izvedba BF24-T* E6 Elektromotorna izvedba BF230-T* E9 Elektromotorna izvedba BF24-T-st + BKN230-24* E15 Elektromotorna izvedba BLF24-T* E16 Elektromotorna izvedba BLF230-T* E19 Elektromotorna izvedba BLF24-T-st + BKN230-24* PL 15 EI 120-S Kvadratna po`arna loputa PL 16 EI 120-S Okrogla po`arna loputa (s prirobnico) PL 17 EI 120-S Okrogla po`arna loputa (za monta`o na spiro kanale) PL-15 EI 120-S/W111 (100) PL-15 EI 120-S/W111 (125) PL-15 EI 120-S/W112 (100) PL-15 EI 120-S/W112 (125) PL-15 EI 120-S/W112 (150) PL-15 EI 120-S/W113 (125) PL-15 EI 120-S/W113 (150) PL-15 EI 120-S/W113 (175) PL-15 EI 120-S/W115 (155) PL-15 EI 120-S/W115 (205) PL-15 EI 120-S/W115 (255) PL-15 EI 120-S/W115*(215) PL-15 EI 120-S/W116 (220) PL-15 EI 120-S/W116 (270) PL-15 EI 120-S/W116 (320) PL-15 EI 120-S/W118 (177) Pravokotne po`arne lopute prirejene za vgradnjo v lahke monta`ne stene * Pri motornih izvedbah so mejna stikala `e vgrajena v motor. Naro~ilo motorne izvedbe z dodatnimi stikali (T1, T2, T12) ni mo`no. 375

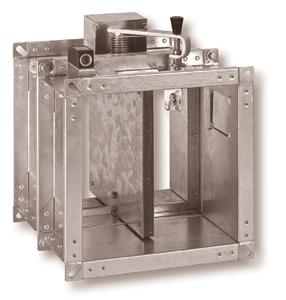

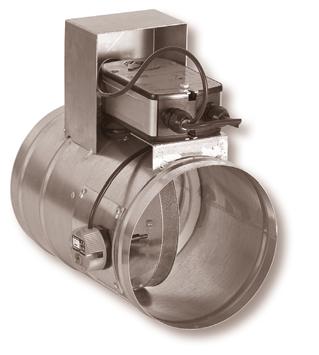

24 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120; PL-13R-K90 PL-18-2-EI 120/A2/T1 Po`arne lopute PL-18-1, PL-18-2, PL-13R Uporaba: Po`arne lopute prepre~ujejo {irjenje po`ara skozi klimatske in prezra~evalne napeljave. Vgrajujemo jih na prehodih prezra~evalnih kanalov skozi po`arne stene in strope, ki delijo zgradbo v posamezne po`arne sektorje. Opis: Po`arne lopute so sestavljene iz ohi{ja iz pocinkane plo~evine, lamele iz posebnega izolacijskega materiala, termi~nega spro`ila s tali{~em pri 70 C ali 120 C, ro~ice za premikanje lopute v odprti ali zaprti polo`aj, vzmeti, le`ajev in drugih delov. Po`arna odpornost in klasifikacija PL-18-2-EI 120/E16 Po`arne lopute imajo po`arno odpornost EI 30,EI 90,EI 120. A-testirane so po ruskih standardih v skladu z certifikatom NPB Tipi PL-18-1-EI 30: pravokotne po`arne lopute PL-18-2-EI 120: pravokotne po`arne lopute PL-13R-K90/F: okrogle po`arne lopute s prirobnico PL-13R-K90/S: okrogle po`arne lopute za vgradnjo v spiro kanale Izvedbe glede na na~in spro`itve: osnovna izvedba s termi~nim spro`ilom (oznaka A, A2 ali A7) elektromotorna izvedba (oznake E5, E6, E9, E15, E16, E19) PL-13R-K90/F/A/T1 PL-13R-K90/S/E16 376

25 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120; PL-13R-K90 DIMENZIJE Nazivne dimenzije po`arnih loput PL-18-1, PL-18-2 BxH Nazivne dimenzije po`arnih loput PL-13R-K90/F, PL-13R-K90/S Nazivne dimenzije po`arnih loput PL-13R-K90/F, PL-13R-K90/S PL-13R-K90/F PL-13R-K90/S PL-13R-K90/F φ D n φ D z φ D f Dimenzije prirobnic odgovarjajo standardu DIN PL-13R-K90/S φ D n φ D z Standardne dol`ine okroglih po`arnih loput : PL-13R-K90/F od φ315 do φ800 L = 400 (dol`ine lopute ni potrebno posebno navajati) PL-13R-K90/S od φ100 do φ500 L = 300 (pri naro~ilu dol`ine lopute ni potrebno posebno navajati) Izdelati je mogo~e tudi po`arne lopute PL-13R-K90/F in PL-13R-K90/S nestandardnih dimenzij znotraj obmo~ja standardnih dimenzij. φd n - Nazivna dimenzija φd z - Zunanji premer ohi{ja lopute φd f - Zunanji premer prirobnice 377

26 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120; PL-13R-K90 IZVEDBE Izvedbe: Osnovna izvedba PL-18-1-EI 30/A2/T H Ohi{je 2. Lamela iz ognjeodpornega materiala z intumescentnim tesnilom 3. Termi~no spro`ilo (tali{~e pri 70 C ali 120 C) 4. Kontrolna odprtina 5. Ro~ica 6. Vzmet 7. Mejno stikalo T1 slu`i za kontrolo zaprte lege lopute. Z vklopom mejnega stikala se pri`ge ustrezna `arnica ali akusti~ni signal na komandnem pultu v komandni centrali. Z vra~anjem v polo`aj odprto se ta signal zopet izklju~i. 8. Mejno stikalo T2 slu`i za kontrolo odprte lege. S premikom lopute v zaprti polo`aj se ustrezni signal v komandni centrali izklju~i B 32.5 PL-18-2-EI 120/A2/T Na~in delovanja: V obratovalnem polo`aju je po`arna loputa odprta. V primeru po`ara pri temperaturi 70 C ali 120 C popusti termo~len, kar ima za posledico, da prednapeta vzmet potisne lamelo v zaprti polo`aj H B 32.5 PL-18-1-EI 30/A7/T H B

27 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120; PL-13R-K90 IZVEDBE PL-18-2-EI 120/A7/T H PL-13R-K90/S/A φ Dz PL-13R-K90/F/A 4 1 A-A 3 A 5 6 φ Dz φ Df B A

28 MOTORNE LOPUTE PL-18-1-EI 30, PL-18-2-EI 120, PL-13R-K90 IZVEDBE Obmo~je uporabe elektromotorjev BLF (oznake po prospektu E15, E16, E19) BxH Pri okroglih po`arnih loputah je obmo~je uporabe elektromotorjev BLF v obmo~ju od φ100 do φ500. Prikaz leve in desne lopute D L Desna loputa D : Pogled v smeri pu{~ice. Kadar na naro~ilu ni navedena smer pogona "D" ali "L" bo vedno izdelana oziroma dobavljena desna "D". Glej klju~ za naro~anje. Leva loputa L : Pogled v smeri pu{~ice. Vgradnja Lopute vgrajujemo vedno tako, da sta spro`ilo in kontrolna odprtina na lahko dostopni strani zidu ali stropa. Tako je mogo~ nadzor termi~nega spro`ila in notranjosti lopute. Loputo je mogo~e vgraditi v vse polo`aje. Vgrajujemo jih v steno ali strop enake po`arne odpornosti kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. 380

29 A A PO@ARNE LOPUTE PL-18-1-EI 30, PL-18-2-EI 120 VGRADNJA PL EI 120/A2 205 W H H L 32.5 B 32.5 B+190 PL EI 120/E6 205 W 115 H H L 32.5 B 32.5 B+190 PL-13R-K90/F/A W A-A Pri po`arni loputi premera 315 je dimenzija G = 50mm. Pri po`arnih loputah premera od 400 do 800 je dimenzija G = 70mm. φ Dz+85 G φdz

30 A-A A A PO@ARNE LOPUTE PL-18-1-EI 30, PL-18-2-EI 120 VGRADNJA PL- 13R-K90/S/A W Pri po`arnih loputah premera od 100 do 315 je dimenzija G = 50mm. Pri po`arnih loputah premera od 350 do 500 je dimenzija G = 70mm. φ Dz+75 G φ Dz PL-13R-K90/F/E5 W φ Dz φ Dz Opozorilo PL-13R-K90/S/E15 W Standardnih po`arnih loput ni dovoljeno vgrajevati v eksplozijsko ogro`ene prostore. Ni dovoljena niti vgradnja v tak{ne prezra~evalne napeljave, ki slu`ijo za odvod me{anice zraka in eksplozijskih plinov. Vsa ostala navodila za vgradnjo loput so v "Navodilih za varno uporabo, vzdr`evanje, preizku{anje in postavitev loput." Dz+85 φ φdz Vzdr`evanje Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput, zato moramo po`arne lopute kontrolirati v slede~ih ~asovnih obdobjih: Pri vseh tipih po`arnih loput moramo opraviti celoten pregled dvakrat letno. ^e pri dveh zaporednih kontrolah ne ugotovimo nobene napake v delovanju, zadostuje nadaljnji pregled enkrat na leto. Kontrolo elektri~nega zapiranja loput preko tipkala ali stikala v komandni centrali moramo opraviti {tirikrat letno. 382

31 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120 TEHNI^NI PODATKI Tabela efektivnih povr{in A ef (m 2 ) in koeficientov upora (ζ) za PL-18-1, PL-18-2 H B/H ,011 0,017 0,023 0,029 0,035 0,041 0,048 0,054 0,060 0,066 0,072 0,078 0,084 0,090 0,096 0,102 0,108 0,114 A ef 1,02 1,01 1,00 1,00 0,99 0,98 0,96 0,85 0,80 0,78 0,77 0,73 0,70 0,69 0,68 0,69 0,69 0,63 ζ 200 0,016 0,025 0,033 0,042 0,050 0,059 0,067 0,076 0,085 0,093 0,102 0,110 0,119 0,127 0,136 0,144 0,153 0,161 A ef 1,01 1,00 1,00 0,98 0,97 0,82 0,79 0,73 0,70 0,68 0,69 0,64 0,63 0,63 0,62 0,62 0,61 0,59 ζ 250 0,021 0,032 0,043 0,054 0,065 0,076 0,087 0,098 0,109 0,121 0,132 0,143 0,154 0,165 0,176 0,187 0,198 0,209 A ef 1,00 0,99 0,98 0,82 0,88 0,73 0,69 0,68 0,69 0,63 0,62 0,62 0,61 0,58 0,55 0,52 0,51 0,50 ζ 300 0,026 0,040 0,053 0,067 0,080 0,094 0,107 0,121 0,134 0,148 0,162 0,175 0,189 0,202 0,216 0,229 0,243 0,256 A ef 1,00 0,99 0,82 0,88 0,72 0,68 0,69 0,63 0,62 0,62 0,59 0,55 0,52 0,50 0,49 0,48 0,49 0,50 ζ 350 0,031 0,047 0,063 0,079 0,095 0,111 0,127 0,143 0,159 0,175 0,191 0,207 0,224 0,240 0,256 0,272 0,288 0,304 A ef 0,99 0,98 0,79 0,72 0,68 0,69 0,63 0,62 0,61 0,55 0,51 0,50 0,48 0,49 0,50 0,57 0,58 0,57 ζ 400 0,036 0,055 0,073 0,092 0,110 0,129 0,147 0,166 0,184 0,203 0,221 0,240 0,258 0,277 0,296 0,314 0,333 0,351 A ef 0,98 0,85 0,72 0,68 0,69 0,63 0,62 0,58 0,52 0,50 0,48 0,49 0,50 0,57 0,56 0,43 0,48 0,55 ζ 450 0,041 0,062 0,083 0,104 0,125 0,146 0,167 0,188 0,209 0,230 0,251 0,272 0,293 0,314 0,335 0,357 0,378 0,399 A ef 0,98 0,77 0,70 0,69 0,63 0,62 0,59 0,52 0,50 0,48 0,50 0,57 0,56 0,43 0,48 0,53 0,54 0,52 ζ 500 0,046 0,069 0,093 0,116 0,140 0,164 0,187 0,211 0,234 0,258 0,281 0,305 0,328 0,352 0,375 0,399 0,423 0,446 A ef 0,98 0,76 0,68 0,65 0,62 0,58 0,52 0,49 0,49 0,50 0,56 0,57 0,44 0,53 0,54 0,52 0,53 0,41 ζ 550 0,051 0,077 0,103 0,129 0,155 0,181 0,207 0,233 0,259 0,285 0,311 0,337 0,363 0,389 0,415 0,441 0,467 0,493 A ef 0,82 0,73 0,69 0,63 0,61 0,52 0,50 0,48 0,50 0,57 0,48 0,48 0,55 0,54 0,45 0,43 0,41 0,40 ζ 600 0,056 0,084 0,113 0,141 0,170 0,198 0,227 0,256 0,284 0,313 0,341 0,370 0,398 0,427 0,455 0,484 0,512 0,541 A ef 0,82 0,71 0,63 0,62 0,58 0,51 0,48 0,50 0,57 0,48 0,50 0,55 0,52 0,53 0,44 0,40 0,39 0,41 ζ 650 0,061 0,092 0,123 0,154 0,185 0,216 0,247 0,278 0,309 0,340 0,371 0,402 0,433 0,464 0,495 0,526 0,557 0,588 A ef 0,83 0,68 0,63 0,61 0,52 0,49 0,73 0,57 0,48 0,50 0,54 0,52 0,43 0,41 0,40 0,38 0,41 0,39 ζ 700 0,066 0,099 0,133 0,166 0,200 0,233 0,267 0,300 0,334 0,367 0,401 0,435 0,468 0,502 0,535 0,569 0,602 0,636 A ef 0,77 0,68 0,62 0,58 0,50 0,48 0,44 0,57 0,50 0,54 0,52 0,43 0,41 0,40 0,43 0,42 0,38 0,35 ζ 750 0,071 0,107 0,143 0,179 0,215 0,251 0,287 0,323 0,359 0,395 0,431 0,467 0,503 0,539 0,575 0,611 0,647 0,683 A ef 0,94 0,69 0,62 0,55 0,50 0,74 0,58 0,43 0,50 0,49 0,48 0,47 0,41 0,43 0,40 0,37 0,35 0,34 ζ 800 0,076 0,114 0,153 0,191 0,230 0,268 0,307 0,345 0,384 0,422 0,461 0,499 0,538 0,577 0,615 0,654 0,692 0,731 A ef 0,73 0,63 0,61 0,52 0,48 0,71 0,57 0,50 0,54 0,53 0,45 0,40 0,43 0,40 0,37 0,35 0,34 0,32 ζ 850 0,080 0,121 0,163 0,204 0,245 0,286 0,327 0,368 0,409 0,450 0,491 0,532 0,573 0,614 0,655 0,696 0,737 0,778 A ef 0,72 0,63 0,58 0,50 0,73 0,57 0,43 0,55 0,52 0,52 0,44 0,43 0,40 0,37 0,35 0,34 0,33 0,30 ζ 900 0,085 0,129 0,172 0,216 0,260 0,303 0,347 0,390 0,434 0,477 0,521 0,564 0,608 0,651 0,695 0,738 0,782 0,826 A ef 0,70 0,63 0,55 0,49 0,50 0,57 0,54 0,54 0,43 0,41 0,38 0,42 0,35 0,34 0,34 0,31 0,29 0,28 ζ 950 0,090 0,136 0,182 0,228 0,274 0,321 0,367 0,413 0,459 0,505 0,551 0,597 0,643 0,689 0,735 0,781 0,827 0,873 A ef 0,68 0,62 0,52 0,48 0,57 0,43 0,55 0,54 0,44 0,40 0,41 0,38 0,35 0,34 0,31 0,29 0,28 0,27 ζ ,095 0,144 0,192 0,241 0,289 0,338 0,387 0,435 0,484 0,532 0,581 0,629 0,678 0,726 0,775 0,823 0,872 0,920 A ef 0,68 0,62 0,51 0,49 0,57 0,50 0,54 0,43 0,40 0,43 0,40 0,35 0,33 0,32 0,31 0,29 0,28 0,27 ζ ,100 0,151 0,202 0,253 0,304 0,355 0,406 0,457 0,509 0,560 0,611 0,662 0,713 0,764 0,815 0,866 0,917 A ef 0,69 0,61 0,50 0,74 0,57 0,50 0,52 0,44 0,41 0,41 0,38 0,34 0,33 0,29 0,28 0,28 0,27 ζ ,105 0,159 0,212 0,266 0,319 0,373 0,426 0,480 0,533 0,587 0,641 0,694 0,748 0,801 0,855 0,908 0,962 A ef 0,68 0,61 0,50 0,44 0,48 0,54 0,53 0,40 0,43 0,39 0,35 0,34 0,30 0,28 0,27 0,27 0,26 ζ ,110 0,166 0,222 0,278 0,334 0,390 0,446 0,502 0,558 0,614 0,670 0,727 0,783 0,839 0,895 0,951 1,007 A ef 0,69 0,58 0,48 0,57 0,50 0,54 0,52 0,41 0,41 0,38 0,34 0,32 0,29 0,28 0,29 0,28 0,27 ζ ,115 0,174 0,232 0,291 0,349 0,408 0,466 0,525 0,583 0,642 0,700 0,759 0,818 0,876 0,935 0,993 A ef 0,69 0,55 0,49 0,56 0,50 0,52 0,41 0,38 0,40 0,35 0,34 0,28 0,29 0,29 0,28 0,27 ζ ,120 0,181 0,242 0,303 0,364 0,425 0,486 0,547 0,608 0,669 0,730 0,791 0,852 0,913 0,975 1,036 A ef 0,63 0,52 0,49 0,57 0,34 0,53 0,40 0,42 0,39 0,34 0,32 0,28 0,27 0,29 0,28 0,27 ζ ,125 0,188 0,252 0,316 0,379 0,443 0,506 0,570 0,633 0,697 0,760 0,824 0,887 0,951 1,014 1,078 A ef 0,63 0,52 0,74 0,48 0,54 0,52 0,41 0,42 0,35 0,34 0,28 0,29 0,28 0,28 0,27 0,26 ζ ,130 0,196 0,262 0,328 0,394 0,460 0,526 0,592 0,658 0,724 0,790 0,856 0,922 0,988 1,054 A ef 0,63 0,51 0,71 0,44 0,53 0,44 0,38 0,36 0,35 0,33 0,28 0,27 0,27 0,28 0,26 ζ ,135 0,203 0,272 0,340 0,409 0,477 0,546 0,615 0,683 0,752 0,820 0,889 0,957 1,026 1,094 A ef 0,62 0,50 0,57 0,50 0,52 0,41 0,41 0,37 0,35 0,29 0,29 0,28 0,28 0,27 0,25 ζ ,140 0,211 0,282 0,353 0,424 0,495 0,566 0,637 0,708 0,779 0,850 0,921 0,992 1,063 A ef 0,62 0,50 0,55 0,53 0,52 0,44 0,41 0,35 0,34 0,30 0,27 0,27 0,27 0,26 ζ ,145 0,218 0,292 0,365 0,439 0,512 0,586 0,659 0,733 0,807 0,880 0,954 1,027 1,101 A ef 0,62 0,50 0,56 0,54 0,43 0,41 0,39 0,36 0,34 0,29 0,28 0,27 0,26 0,25 ζ 383

32 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120 TEHNI^NI PODATKI Diagram padcev tlaka in {umnosti za PL-18-1, PL ζ 0,2 0, ,6 0,8 1, L (db( A)) WA (m/s) v (m/s) Q (m 3 /h) Tabela efektivnih povr{in A ef (m 2 ) za PL-13R-K90/S in PL-13-K90/F PL-13R-K90/F L=400 Nazivna dimenzija A ef (m 2 ) 315 0, , , , , ,490 PL-13R-K90/S L=300 Nazivna dimenzija A ef (m 2 ) 100 0, , , , , , , , , , , , , , ,190 Diagram padcev tlaka in {umnosti za PL-13R-K90/S in PL-13R-K90/F d (mm) Δp (Pa) ) A (m Δp (Pa) Q (m 3 /h) 384

33 LOPUTE PL-18-1-EI 30, PL-18-2-EI 120; PL-13R-K90 Klju~ za naro~anje: PL EI 30 / A2 / T1 / L B x H L Leva D Desna (standardna-ni potrebno posebej navajati) T1 Mejno stikalo - zaprto T2 Mejno stikalo - odprto T12 Mejno stikalo - zaprto, odprto A Osnovna ro~na izvedba (PL-13R-K90) A2 Osnovna ro~na izvedba (PL-18-1-EI30, PL-18-2-EI120) A7 Enostavna ro~na izvedba (PL-18-1-EI30, PL-18-2-EI120) E5 Elektromotorna izvedba BF 24-T * E6 Elektromotorna izvedba BF 230-T * E9 Elektromotorna izvedba BF 24-T-st + BKN * E15 Elektromotorna izvedba BLF-24 T * E16 Elektromotorna izvedba BLF-230 T * E19 Elektromotorna izvedba BLF 24-T-st + BKN * PL-18-1-EI 30 pravokotne po`arne lopute PL-18-2-EI 120 pravokotne po`arne lopute PL-13R-K90/F okrogle po`arne lopute s prirobnico PL-13R-K90/S okrogle po`arne lopute za vgradnjo v spiro kanale * Pri motornih izvedbah so mejna stikala `e vgrajena v motor. Naro~ilo motorne izvedbe z dodatnimi kon~nimi stikali (T1, T2, T12) ni mo`no. 385

34 386

35 387

36 388

37 389

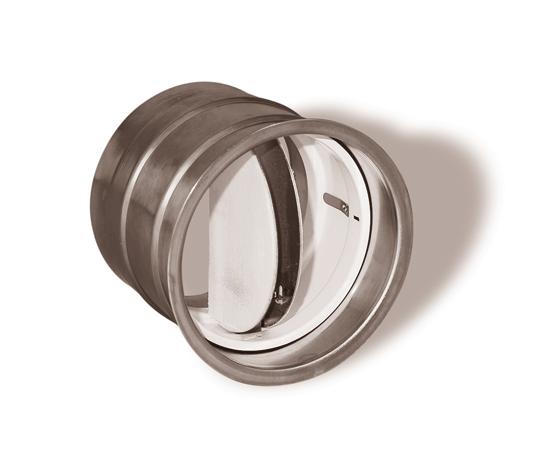

38 LOPUTA PL-8 390

39 LOPUTA PL-8 VGRADNJA 391

40 LOPUTA PL-8 TEHNI^NI PODATKI 392

41 LOPUTA PL-8 TEHNI^NI PODATKI 393

42 LOPUTA PL-8 TEHNI^NI PODATKI 394

43 VENTIL PPV-K90 395

44 VENTIL PPV-K90 VGRADNJA 396

45 VENTIL PPV-K90 TEHNI^NI PODATKI 397

46 VENTILI PPV-2, PPV-3 398

47 VENTILI PPV-2, PPV-3 TEHNI^NI PODATKI 399

48 VENTILI PPV-2, PPV-3 VGRADNJA 400

49 VENTILI PPV-2 TEHNI^NI PODATKI 401

50 VENTILI PPV-3 TEHNI^NI PODATKI 402

51 VENTILI PPV-2, PPV-3 TEHNI^NI PODATKI 403

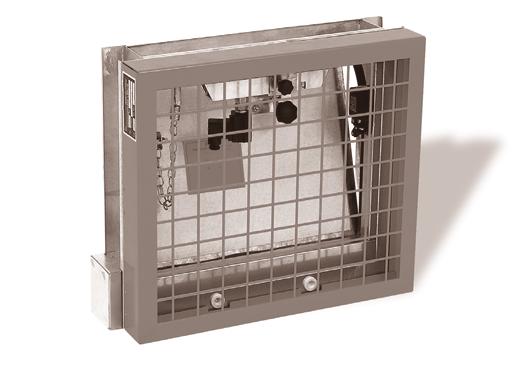

52 DIMNE LOPUTE DOL-1R 404

53 DIMNE LOPUTE DOL-1R Izvedbe: DOL-1R-WT Osnovna izvedba DOL-1R-A je opremljena s termo~lenom, ki pri 70 C popusti in dimna loputa se odpre. Kot dodatna oprema se lahko vgradi mejno stikalo T, ki signalizira polo`aj lamele B B+110 B+170 H H+135 H Elektromagnetna izvedba DOL-1R-W/T deluje tako, da se v primeru po`ara odpre s pomo~jo elektri~nega impulza prenesenega preko po`arne centrale, javljalca dima,... Pomembno je, da elektri~ni impulz ni dalj{i od 8 sekund, ker bi to povzro~ilo pregoretje navitja elektromagneta. Kon~no stikalo ima poleg funkcije signalizacije tudi nalogo prekiniti elektri~ni impulz v trenutku odprtja lopute. Magnet v normalnem stanju ni pod napetostjo. Zapiranje lopute je vedno ro~no. Klju~ za naro~anje: DOL-1R-W/T B X H T Mejno stikalo W Potezni elektromagnet 230/220V, 50Hz A Termo~len 70 C WA Kombinacija poteznega magneta in termo~lena 405

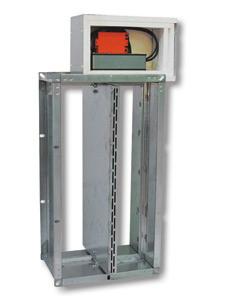

54 DIMNE LOPUTE DOL-1RK Dimne lopute DOL-1 RK se uporabljajo v enosektorski postavitvi in so namenjene za odvod dima in toplote v primeru po`ara. V normalnem stanju je loputa zaprta. V primeru po`ara pa se loputa s pomo~jo pro`enja iz po`arne centrale ali javljalnika dima odpre in tako omogo~i odvod dima in toplote iz prostora, v katerem je po`ar. Po`arna odpornost je 90 min. 406

55 DIMNE LOPUTE DOL-1RK H+120 DOL-1RK 32,5 B B+120 Klju~ za naro~anje: DOL-1R K / E1/ D 32,5 32,5 H 32,5 175 W 250 Vgradnja Dimne lopute vgrajujemo tako, da sta motor in kontrolna odprtina na lahko dostopni strani zidu. Tako je mogo~ nadzor pogona iz notranjosti lopute. Loputo je mogo~e vgraditi v vse polo`aje. Vgrajujejo jih v steno ali strop enake po`arne odpornosti, kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. Na~in delovanja Motorni pogon premakne lamelo dimne lopute v delovni polo`aj zaprto in hkrati napenja vzmet v motorju. Pro`enje lopute se vr{i s prekinitvijo napajanja preko po`arne centrale ali ustrezne vezave preko javljalca dima. Pri izpadu napajanja vzmet lamelo samodejno vrne v varnostni polo`aj odprto. V delovnem polo`aju zaprto je motor ves ~as pod napetostjo, zato se loputa odpre pri vsakem izpadu napajanja. V normalnem stanju se loputa spet avtomatsko zapre, takoj ko je motor ponovno pod napetostjo. V elektromotornem pogonu sta vedno vgrajeni mejni tipali za signalizacijo odprte in zaprte lege lopute, zato jih pri naro~ilu ni potrebno posebej naro~ati. D priklju~na doza E1 elektromotor BF 24 E2 elektromotor BF 230 Vzdr`evanje Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput. Pravilno delovanje loput je potrebno kontrolirati dvakrat letno. K kanalska izvedba 407

56 DIMNE LOPUTE DPL-7 Dimna loputa DPL-7 Uporaba: Dimne lopute DPL-7 se uporablja v ve~sektorski postavitvi in so namenjene za odvod dima in toplote v primeru po`ara. V primeru po`ara lahko loputo kontrolirano odpiramo in zapiramo, in tako omogo~imo odvod dima in toplote iz prostora v katerem je po`ar. Krmiljenje je potrebno izvesti preko po`arne centrale z rezervnim napajanjem. Opis: Dimne lopute DPL-7 so sestavljene iz ohi{ja iz pocinkane plo~evine, lamele iz posebnega izolacijskega materiala, medeninastih le`ajev, za{~itnega pokrova motorja iz posebnega izolacijskega materiala in drugih delov. Kot pogon se uporabljajo elektromotorji Belimo (tip BE ali BLE). Princip delovanja: Motorji, ki se uporabljajo za pogon dimnih loput DPL-7 delujejo po principu odprto zaprto. Kot proizvajalec jam~imo, da se dimne lopute lahko kontrolirano odpirajo in zapirajo 30 minut od nastanka po`ara. Po`arna odpornost in klasifikacija Dimna loputa DPL-7 ima po`arno odpornost K-90 (ÖNorm M 7625). Certificirana je po avstrijskem standardu ÖNorm H 6029: v Sloveniji pri ZAG Ljubljana. Nazivne velikosti: B H Dol`ina L= 300 DPL-7 motorji BE...(E21, E22, E23) Sestavni deli 1. Ohi{je 2. Lamela 3. Le`aj 4. Pokrov motorja 5. Elektromotor BE Elektri~ni kabel E30 (ne dobavljamo) 7. BKNE Priklju~na doza H H B B+65 B

57 DIMNE LOPUTE DPL-7 Obmo~je uporabe - motorji BLE...(E25, E26, E27) BxH DPL-7 motorji BLE...(E25, E26, E27) H H+65 Sestavni deli in dimenzije 1. Ohi{je 2. Lamela 3. Le`aj 4. Pokrov motorja 5. Elektromotor BLE Elektri~ni kabel E30 (ne dobavljamo) 7. BKNE Priklju~na doza B B+65 B

58 DIMNE LOPUTE DPL-7 DPL-7 vgradnja-motorji BE...(E21, E22, E23) Vgradnja H H+65 H Dimne lopute DPL-7 vgrajujemo v steno ali v strop enake po`arne odpornosti kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. Elektri~ni kabel, ki poteka iz pokrova motorja v prostor, mora imeti po`arno odpornost E30. Luknjo za kabel se vrta v pokrov pri monta`i. Opozorilo 40 B+380 B B+65 B Standardnih dimnih loput ni dovoljeno vgrajevati v eksplozijsko ogro`ene prostore. Ni dovoljena niti vgradnja v prezra~evalne napeljave, ki slu`ijo za odvod me{anice zraka in eksplozijskih plinov. Vsa ostala navodila za vgradnjo loput so navedena v Navodilih za varno uporabo, vzdr`evanje, preizku{anje in postavitev loput. H B+145 B Vzdr`evanje Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput, zato je dimne lopute potrebno kontrolirati v naslednjih ~asovnih obdobjih: dvakrat letno je potrebno opraviti celoten pregled dimnih loput. ^e pri dveh zaporednih kontrolah ne ugotovimo nobene napake v delovanju, zadostuje nadaljnji pregled enkrat na leto. {tirikrat letno je potrebno opraviti kontrolo elektri~nega zapiranja loput preko tipkala ali stikala v komandni centrali. DPL-7 vgradnja-motorji BLE...(E25, E26, E27) 345 W B H H H+65 H B B+65 B H+65 H H+65 H B B+65 B B+145 B B B+65 B

59 DIMNE LOPUTE DPL-7 Klju~ za naro~anje: DPL-7 / E21 / DO B x H DO Priklju~na PVC doza E21 Elektromotor Belimo BE24-12-ST + BKNE E22 Elektromotor Belimo BE24-12 E23 Elektromotor Belimo BE E25 Elektromotor Belimo BLE24-12-ST + BKNE E26 Elektromotor Belimo BLE24-12 E27 Elektromotor Belimo BLE DPL-7 Tip dimne lopute 411

60 DIMNE LOPUTE DOL-3-1 Dimne lopute DOL-3-1 Uporaba: Dimne lopute DOL-3-1 se uporabljajo v enosektorski postavitvi in so namenjene za odvod dima in toplote v primeru po`ara. V normalnem stanju je loputa zaprta. V primeru po`ara pa se loputa s pomo~jo pro`enja iz po`arne centrale ali javljalnika dima odpre in tako omogo~i odvod dima in toplote iz prostora, v katerem je po`ar. Stopnja po`arne odpornosti dimnih loput DOL-3-1 zna{a E120. Opis: Dimna loputa je sestavljena iz pocinkanega ohi{ja, medeninastih le`ajev, lamele iz negorljivega materiala in tesnila, ki prepre~ujeta {irjenje dima ter za{~itnega ohi{ja z mre`o, ki je standardno pobarvana v RAL 9010 beli barvi. Izvedbe DOL 3-1 W/T Sestavni deli A-A Pogled prikazan brez re{etke A 1. Ohi{je iz pocinkane plo~evine 2. Lamela iz pocinkane plo~evine s posebnim tesnilom 5. Ro~ka 6. Tesnilo 7. Mejno stikalo T 8. Elektromagnetni spro`ilni mehanizem (W) 9. Re{etka Po`arna odpornost H H + 90 H E 120 min atestirana pri VNIPO Moskva 400 mm. B B + 90 A stikalo T1 230/220 V, 50Hz F Elektromagnet - tehni~ni podatki Nazivna napetost: 230/220V/50Hz Maks. dol`ina pro`ilnega impulza: 8 sek. Intermitenca: ED 10% Maks. zagonski tok: 5 A Min. presek vodnikov: 0,75 mm 2 412

61 DIMNE LOPUTE DOL-3-1 Izvedbe DOL 3-1 W/T H H H + 90 H Elektromagnetna izvedba DOL-3-1-W/T deluje tako, da se v primeru po`ara odpre s pomo~jo elektri~nega impulza prenesenega preko po`arne centrale, javljalca dima,... Pomembno je, da elektri~ni impulz ni dalj{i od 8 sekund, ker bi to povzro~ilo pregoretje navitja elektromagneta. Kon~no stikalo ima poleg funkcije signalizacije tudi nalogo prekiniti elektri~ni impulz v trenutku odprtja lopute. Magnet v normalnem stanju ni pod napetostjo. Zapiranje lopute je vedno ro~no B B + 90 B Tabela nazivnih dimenzij DOL-3-1 W/T BxH

62 DIMNE LOPUTE DOL-3-1 Izvedbe DOL 3-1 E.. 9 A-A H H + 90 H A Sestavni deli 1. Ohi{je iz pocinkane plo~evine 2. Lamela iz pocinkane plo~evine s posebnim tesnilom 3. Elektromotor 4. Ro~i~ni mehanizem 5. Ro~ka 6. Tesnilo 9. Re{etka Po`arna odpornost E 120 min atestirana pri VNIPO Moskva B B + 90 A Vgradnja Dimne lopute vgrajujemo tako, da sta motor in kontrolna odprtina na lahko dostopni strani zidu. Tako je mogo~ nadzor pogona iz notranjosti lopute. Loputo je mogo~e vgraditi v vse polo`aje. Vgrajujejo jih v steno ali strop enake po`arne odpornosti, kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. H H H + 90 H Na~in delovanja B B + 90 B Motorni pogon premakne lamelo dimne lopute v delovni polo`aj zaprto in hkrati napenja vzmet v motorju. Pro`enje lopute se vr{i s prekinitvijo napajanja preko po`arne centrale ali ustrezne vezave preko javljalca dima. Pri izpadu napajanja vzmet lamelo samodejno vrne v varnostni polo`aj odprto. V delovnem polo`aju zaprto je motor ves ~as pod napetostjo, zato se loputa odpre pri vsakem izpadu napajanja. V normalnem stanju se loputa spet avtomatsko zapre, takoj ko je motor ponovno pod napetostjo. V elektromotornem pogonu sta vednovgrajeni mejni tipali za signalizacijo odprte in zaprte lege lopute, zato jih pri naro~ilu ni potrebno posebej naro~ati. 414

63 DIMNE LOPUTE DOL-3-1 Tabela nazivnih dimenzij DOL-3-1 E.. BxH Obmo~je dimenzij elektromotorja BF (E1, E2) Obmo~je dimenzij elektromotorja BLF (E11, E12) Klju~ za naro~anje: DOL 3-1 W/T B x H T Mejno stikalo W Potezni elektromagnet 230/220V, 50Hz E1 Elektromotorna izvedba BF 24* E2 Elektromotorna izvedba BF 230* E11 Elektromotorna izvedba BLF-24 * E12 Elektromotorna izvedba BLF-230 * * Pri motornih izvedbah so mejna stikala `e vgrajena v motor. Naro~ilo motorne izvedbe z dodatnimi kon~nimi stikali (T) ni mo`no. 415

64 DIMNE LOPUTE DOL-3-2 DOL 3-2 Dimne lopute DOL-3-2 Uporaba: Dimne lopute DOL-3-2 se uporabljajo v enosektorski postavitvi in so namenjene za odvod dima in toplote v primeru po`ara. V normalnem stanju je loputa zaprta. V primeru po`ara pa se loputa s pomo~jo pro`enja iz po`arne centrale ali javljalnika dima odpre in tako omogo~i odvod dima in toplote iz prostora, v katerem je po`ar. Stopnja po`arne odpornosti dimnih loput DOL-3-2 zna{a E120. Opis: Dimna loputa je sestavljena iz pocinkanega ohi{ja, medeninastih le`ajev, lamele iz negorljivega materiala in tesnila, ki prepre~ujeta {irjenje dima. Izvedbe DOL 3-2 W/T A-A A Sestavni deli 1. Ohi{je iz pocinkane plo~evine 2. Lamela iz pocinkane plo~evine s posebnim tesnilom 5. Ro~ka 6. Tesnilo 7. Mejno stikalo T 8. Elektromagnetni spro`ilni mehanizem (W) H + 65 H + 65 H Po`arna odpornost E 120 min atestirana pri VNIPO Moskva 200 B B + 65 A stikalo T1 230/220 V, 50Hz F Elektromagnet - tehni~ni podatki Nazivna napetost: 230/220V/50Hz Maks. dol`ina pro`ilnega impulza: 8 sek. Intermitenca: ED 10% Maks. zagonski tok: 5 A Min. presek vodnikov: 0,75 mm 2 416

65 DIMNE LOPUTE DOL-3-2 Izvedbe DOL 3-2 W/T W H+140 H+65 H Elektromagnetna izvedba DOL-3-2-W/T deluje tako, da se v primeru po`ara odpre s pomo~jo elektri~nega impulza prenesenega preko po`arne centrale, javljalca dima,... Pomembno je, da elektri~ni impulz ni dalj{i od 8 sekund, ker bi to povzro~ilo pregoretje navitja elektromagneta. Kon~no stikalo ima poleg funkcije signalizacije tudi nalogo prekiniti elektri~ni impulz v trenutku odprtja lopute. Magnet v normalnem stanju ni pod napetostjo. Zapiranje lopute je vedno ro~no. 200 B B+65 B+140 Tabela nazivnih dimenzij DOL-3-2 W/T BxH

66 DIMNE LOPUTE DOL-3-2 Izvedbe DOL 3-2 E.. A-A A Sestavni deli 1. Ohi{je iz pocinkane plo~evine 2. Lamela iz pocinkane plo~evine s posebnim tesnilom 3. Elektromotor 4. Ro~i~ni mehanizem 6. Tesnilo H + 65 H Po`arna odpornost E 120 min atestirana pri VNIPO Moskva 200 B B + 65 A W Vgradnja Dimne lopute vgrajujemo tako, da sta motor in kontrolna odprtina na lahko dostopni strani zidu. Tako je mogo~ nadzor pogona iz notranjosti lopute. Loputo je mogo~e vgraditi v vse polo`aje. Vgrajujejo jih v steno ali strop enake po`arne odpornosti, kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. W (mm) = 200 debelina stene (mm) mm H H + 65 H B B + 65 B Na~in delovanja Motorni pogon premakne lamelo dimne lopute v delovni polo`aj zaprto in hkrati napenja vzmet v motorju. Pro`enje lopute se vr{i s prekinitvijo napajanja preko po`arne centrale ali ustrezne vezave preko javljalca dima. Pri izpadu napajanja vzmet lamelo samodejno vrne v varnostni polo`aj odprto. V delovnem polo`aju zaprto je motor ves ~as pod napetostjo, zato se loputa odpre pri vsakem izpadu napajanja. V normalnem stanju se loputa spet avtomatsko zapre, takoj ko je motor ponovno pod napetostjo. V elektromotornem pogonu sta vedno vgrajeni mejni tipali za signalizacijo odprte in zaprte lege lopute, zato jih pri naro~ilu ni potrebno posebej naro~ati. 418

67 DIMNE LOPUTE DOL-3-2 Tabela nazivnih dimenzij DOL-3-2 E.. BxH Obmo~je dimenzij elektromotorja BF (E1, E2) Obmo~je dimenzij elektromotorja BLF (E11, E12) Klju~ za naro~anje: DOL 3-2 W/T B x H T Mejno stikalo W Potezni elektromagnet 230/220V, 50Hz E1 Elektromotorna izvedba BF 24* E2 Elektromotorna izvedba BF 230* E11 Elektromotorna izvedba BLF-24 * E12 Elektromotorna izvedba BLF-230 * * Pri motornih izvedbah so mejna stikala `e vgrajena v motor. Naro~ilo motorne izvedbe z dodatnimi kon~nimi stikali (T) ni mo`no. 419

68 DIMNE LOPUTE PL-18-3-EI30,E 120;PL-18-4-EI 120, E 120 Dimne lopute PL-18-3, PL-18-4 za vgradnjo v kanale Uporaba: Dimne lopute PL-18-3, PL-18-4 se uporabljajo v enosektorski postavitvi in so namenjene za odvod dima in toplote v primeru po`ara. V normalnem stanju je loputa zaprta. V primeru po`ara pa se loputa s pomo~jo pro`enja iz po`arne centrale ali javljalnika dima odpre in tako omogo~i odvod dima in toplote iz prostora, v katerem je po`ar. Opis: Dimna loputa je sestavljena iz pocinkanega ohi{ja, medeninastih le`ajev ter lamele iz negorljivega materiala in tesnila, ki prepre~ujeta {irjenje dima. Nazivne dimenzije dimnih loput PL-18-3, PL-18-4 BxH

69 DIMNE LOPUTE PL-18-3-EI30,E 120;PL-18-4-EI 120, E 120 PL-18-3-EI 30, E 120/E H Sestavni deli: 1. Ohi{je iz pocinkane plo~evine 2. Lamela iz negorljivega materiala s posebnim tesnilom 4. Kontrolna odprtina 9. Elektromotor Po`arna odpornost: EI 30, E 120 (modeli za Rusijo atestirani pri VNIPO Moskva) EI 120, E 120 (modeli za Rusijo atestirani pri VNIPO Moskva) B 32.5 PL-18-4-EI 120,E 120/E H B

70 DIMNE LOPUTE PL-18-3-EI30,E 120;PL-18-4-EI 120, E 120 PL-18-3-EI 30, E 120/E W L 32.5 B 32.5 Obmo~je uporabe elektromotorjev BLF (oznake po prospektu E11, E12) BxH H+120 B H Vgradnja: Dimne lopute vgrajujemo tako, da sta motor in kontrolna odprtina na lahko dostopni strani zidu. Tako je mogo~ nadzor pogona iz notranjosti lopute. Loputo je mogo~e vgraditi v vse polo`aje. Vgrajujejo jih v steno ali strop enake po`arne odpornosti, kot so lopute. Vzidano ohi{je ne sme biti stati~no obremenjeno s konstrukcijo zgradbe. Na~in delovanja Motorni pogon premakne lamelo dimne lopute v delovni polo`aj zaprto in hkrati napenja vzmet v motorju. Pro`enje lopute se vr{i s prekinitvijo napajanja preko po`arne centrale ali ustrezne vezave preko javljalca dima. Pri izpadu napajanja vzmet lamelo samodejno vrne v varnostni polo`aj odprto. V delovnem polo`aju zaprto je motor ves ~as pod napetostjo, zato se loputa odpre pri vsakem izpadu napajanja. V normalnem stanju se loputa spet avtomatsko zapre, takoj ko je motor ponovno pod napetostjo. V elektromotornem pogonu sta vedno vgrajeni mejni tipali za signalizacijo odprte in zaprte lege lopute, zato jih pri naro~ilu ni potrebno posebej naro~ati. Vzdr`evanje Ne~ist in vla`en zrak lahko poslab{a funkcijsko sposobnost loput. Pravilno delovanje loput je potrebno kontrolirati dvakrat letno. Klju~ za naro~anje: PL-18-3-EI 30 / E1 / L BxH L Leva D Desna (standardna-ni potrebno posebej navajati) E1 Elektromotorna izvedba BF 24 E2 Elektromotorna izvedba BF-230 E11 Elektromotorna izvedba BLF-24 E12 Elektromotorna izvedba BLF-230 PL-18-3-EI 30, E 120 Pravokotne dimne lopute PL-18-4-EI 120, E 120 Pravokotne dimne lopute 422

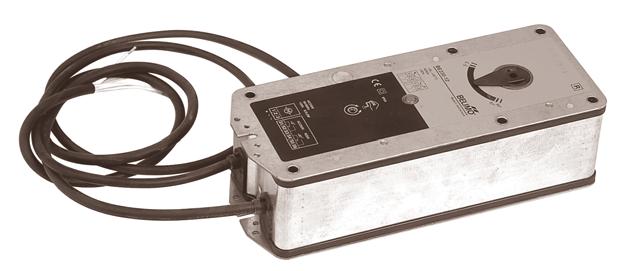

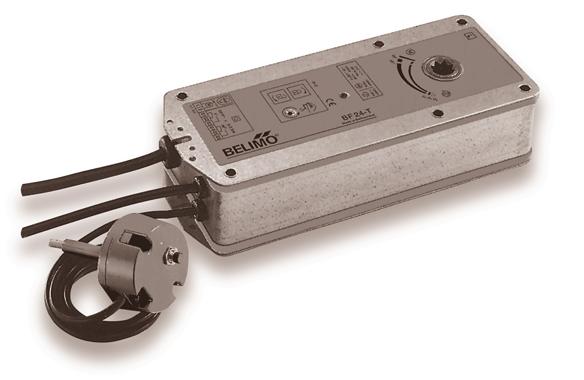

71 enosektorskih dimnih OPOZORILO BF 24: Priklju~ek preko varnostnega transformatorja! OPOZORILO BF 230: Omre`na napetost! Vgrajena mora biti priprava za lo~itev od omre`ja, ki prekine fazni vodnik (razmak med kontakti najmanj 3mm) Opcijska elektri~na oprema za BF 24 8,3 500 m prenapetostjo vzmeti) prenapetostjo vzmeti) po EN po EN EWG EWG, 93/68/EWG EWG EWG, 93/68/EWG 423

72 424

73 425

74 426

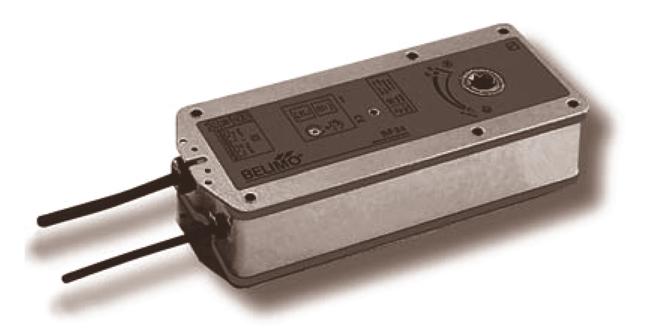

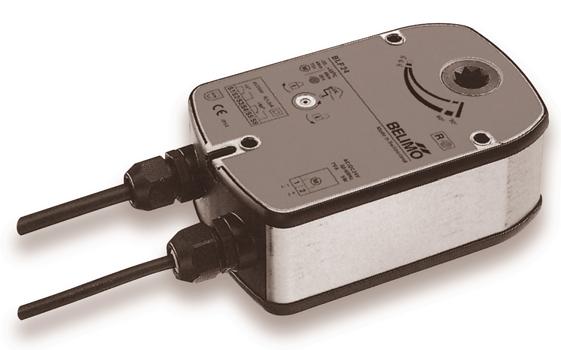

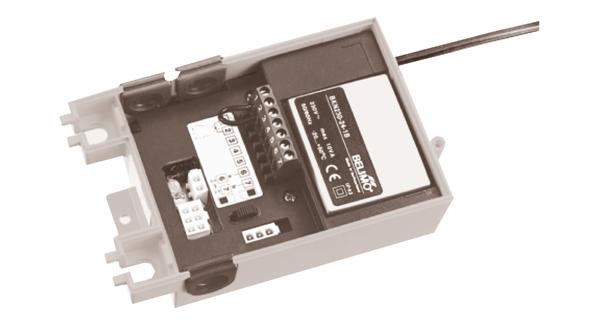

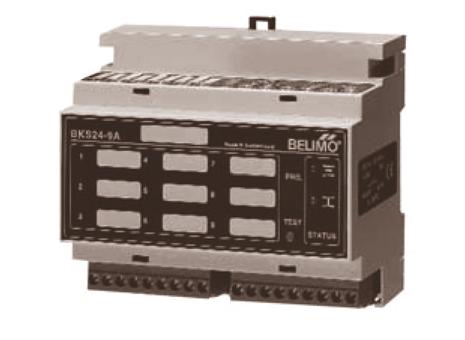

75 NAPETOSTNI VMESNIK IN KOMUNIKACIJSKA NAPRAVA BKNE

76 428

77 CERTIFIKATI Preizku{ena in certificirana po`arna odpornost in visoka kakovost vseh sestavnih delov Po`arna Certifikat Opis Tip odpornost (min) Klasifikacija Dr`ava veljavnosti poobla{~ene in{titucije Slovenija, Avstrija, Hrva{ka, ZAG, IBS, LTM, Pravokotna po`arna loputa PL ali 90 K60 ali K90 Srbija, Romunija, Mad`arska IMS, CTPC, EMI Pravokotna po`arna loputa PL EI 120 S Slovenija, Poljska, Ukrajina, Romunija ZAG, ITB, MOE, CTPC Pravokotna po`arna loputa PL EI 30 Rusija VNIPO Pravokotna po`arna loputa PL-18-1* 120 EI 120 Srbija IMS Pravokotna po`arna loputa PL EI 120 Rusija VNIPO Okrogla po`arna loputa PL-8 90 K 90- DIN Slovenija ZAG Slovenija, Avstrija, Hrva{ka, ZAG, IBS, LTM, IMS, Okrogla po`arna loputa PL13 90 K90 Srbija, Romunija, Mad`arska CTPC, EMI Slovenija, Avstrija, Hrva{ka, ZAG, IBS, LTM, IMS, Okrogla po`arna loputa PL K90 Srbija, Romunija, Mad`arska CTPC, EMI Okrogla po`arna loputa PL13R 90 EI 90 Rusija VNIPO Slovenija, Poljska, ZAG, ITB, MOE, CTPC Okrogla po`arna loputa PL EI 120 S Ukrajina, Romunija Okrogla po`arna loputa PL EI 120 S Slovenija, Poljska, Romunija ZAG, ITB, CTPC Po`arni ventil PPV-K90 90 K90 Slovenija, Avstrija, Hrva{ka ZAG, IBS, LTM Po`arni ventil PPV-2 90 K 90- DIN Slovenija ZAG Po`arni ventil PPV-3 90 K 90- DIN Slovenija ZAG Dimna loputa-enosektorska DOL-1R 90 K 90 Slovenija ZAG Dimna loputa-enosektorska DOL-1RK 90 K90 Slovenija, Srbija ZAG, IMS Slovenija, Avstrija, ZAG, IBS, CTPC, EMI Dimna loputa-ve~sektorska DPL-7 90 K90 Romunija, Mad`arska Dimna loputa-enosektorska PL , 120 EI 30, E 120 Rusija, Srbija VNIPO, IMS Dimna loputa-enosektorska PL EI 120, E 120 Rusija VNIPO Dimna loputa-enosektorska DOL E 120 Rusija VNIPO Dimna loputa-enosektorska DOL E 120 Rusija VNIPO * Poseben model, ki ni prikazan v glavnem katalogu - zahtevajte dodatno informacijo Na voljo so tudi izdelki v Ex izvedbi, za informacije kontaktirajte na{o prodajno slu`bo. Opomba: Prikazan je le del vseh certfikatov, za podrobnej{e informacije kontaktirajte na{o prodajno slu`bo. 429

78 Pridr`ujemo si pravico do tehni~nih sprememb in dopolnitev. 430
