1 08 Nadtlačne žaluzije Regulacijske žaluzije Dušilne, zrakotesne in protipovratne lopute Mehanski regulatorji pretoka 292

2 LINIJSKI IN SPIROKANALSKI VRTINČNI, VARIABILNI VRTINČNI OKROGLI IN KVADRATNI PREZRAČEVALNE REŠETKE IN VENTILI Nadtlačne žaluzije služijo za izenačevanje tlakov med prostori in za samodejno prekinitev dovoda oz. odvoda zraka. Regulacijske žaluzije so namenjene za regulacijo količine zraka v prezračevalnih kanalih in klimatskih napravah. Dušilne, zrakotesne, protipovratne lopute in regulatorji pretoka služijo za nastavljanje pretočnih količin zraka v prezračevalnih kanalih. STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 293

3 Pregled Nadtlačne žaluzije Nadtlačne žaluzije služijo za izenačevanje tlakov med prostori in za samodejno prekinitev dovoda oz. odvoda zraka. Izdelujemo jeklene (tipi JNŽ) in aluminijaste nadtlačne žaluzije (tipi ANŽ). Regulacijske žaluzije Regulacijske žaluzije so namenjene za regulacijo količine zraka v prezračevalnih kanalih in klima napravah. Izdelujemo več tipov žaluzij z ročno, motorno ali pnevmatsko regulacijo. Nadtlačne žaluzije JNŽ-6 ANŽ-3, ANŽ-4 JNŽ-6W Regulacijske žaluzije Dušilne, zrakotesne in protipovratne lopute, regulatorji pretoka RŽ-1 RŽ-2 RŽ-3 RŽ-1/G Služijo za nastavljanje pretočnih količin zraka v prezračevalnih kanalih. RŽ-7 Dušilne, zrakotesne in protipovratne lopute DL DL-2 ZL-2 RSK Mehanski regulatorji pretoka MRP-1 MRP-2 MRP-3 MRP-4 294

4 Vsebina PREZRAČEVALNE REŠETKE IN VENTILI Stran NADTLAČNE ŽALUZIJE 296 Nadtlačne žaluzije JNŽ-6, ANŽ-3, ANŽ Nadtlačne žaluzije JNŽ-6W 299 REGULACIJSKE ŽALUZIJE 301 Regulacijske žaluzije RŽ-1, RŽ-2, RŽ Regulacijska žaluzija RŽ KOMBINACIJE 311 Zaščitne rešetke + Nadtlačne žaluzije, Zaščitne rešetke + Regulacijske žaluzije 311 DUŠILNE, ZRAKOTESNE IN PROTIPOVRATNE LOPUTE 312 Dušilna loputa DL 312 Dušilna lopute DL-1, DL Zrakotesne lopute ZL-1, ZL Protipovratna loputa RSK 318 MEHANSKI REGULATORJI PRETOKA 319 Mehanski regulatorji pretoka MRP Mehanski regulatorji pretoka MRP Mehanski regulatorji pretoka MRP Mehanski regulatorji pretoka MRP MOTORNI POGONI 333 Motorni pogoni za regulacijske žaluzije, dušilne in zrakotesne lopute 333 DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI STOLPNI ENOTE ZA REGULACIJO ZRAKA ZUNANJI ELEMENTI VPIHOVALNE ŠOBE 295

5 Nadtlačne žaluzije Nadtlačne žaluzije Nadtlačne žaluzije JNŽ-6, ANŽ-3, ANŽ-4 Uporaba Nadtlačne žaluzije uporabljamo pri vseh vrstah nizkotlačne klimatizacije, toplozračnem ogrevanju in prezračevanju, kjer je potrebno izenačevati tlake med sosednjimi prostori in tam, kjer je potrebna samodejna prekinitev dovoda oziroma odvoda zraka po izključitvi klimatske, toplozračne ali prezračevalne naprave. JNŽ-6 ANŽ-3, ANŽ-4 Opis Nadtlačne žaluzije so sestavljene iz nosilnega okvirja in prečnih nihajnih lamel. Pri jeklenih nadtlačnih žaluzijah JNŽ-6 je nosilni okvir izdelan iz jeklene pocinkane pločevine, pri aluminijastih nadtlačnih žaluzijah ANŽ-3 in ANŽ-4 pa iz aluminijastih profilov eloksiranih v naravni barvi aluminija. V obeh primerih so prečne nihajne lamele narejene iz aluminijastih profilov. Uležajene so v plastičnih pušah, odpornih do temperature 80 C in so na spodnji strani obločene s tesnilnim trakom za zmanjševanje šumnosti. Opozorilo V primeru, ko so efektivne hitrosti večje, kot je navedeno v diagramu za določitev celotnega padca tlaka na str. 298 in v primeru, ko se predvideva, da bodo žaluzije izpostavljene močnim sunkom vetra, priporočamo vgradnjo omejilne prečke. JNŽ-6 ANŽ-3 ANŽ-4 H1 / B 1 H / B H / B Standardne dimenzije Možne so vse kombinacije širin B1 in višin H1 po tabeli dimenzij. Po želji izdelujemo nadtlačne žaluzije poljubnih vmesnih dimenzij. Velikost JNŽ-6, ANŽ-3, ANŽ-4 H1(mm) B1(mm) n n število lamel 296

6 Nadtlačne žaluzije Vgradnje PREZRAČEVALNE REŠETKE IN VENTILI 38 H1 / B Nadtlačna žaluzija je pritrjena na vzidan okvir iz jeklenega kotnika. Oznaka: JNŽ-6/3 H1 +15 / B H1 / B 1 38 Nadtlačna žaluzija je pritrjena na kanal. Pritrdilnega materiala ne dobavljamo. Oznaka: JNŽ-6 H / B H2 / B B = B1+28 H = H1+28 B2 = B1+23 H2 = H1+23 Nadtlačna žaluzija je pritrjena na vzidan vgradni okvir (risba). Oznaka: ANŽ-3/2, ANŽ-4/2 H1 / B1 OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI Možnost sestave večjih žaluzij JNŽ -6, ANŽ-3, ANŽ -4 LINIJSKI IN SPIROKANALSKI H1 H1 H3 H / B B1 B1 H1 STOLPNI VPIHOVALNE ŠOBE B1 B3 B / H ZUNANJI ELEMENTI H3=(2xH1)+56 B3=(2xB1)+56 ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 297

7 Nadtlačne žaluzije Diagram za določitev celotnega padca tlaka Iz diagrama dobimo celotni padec tlaka v odvisnosti od hitrosti zračnega curka na prostem preseku. Primer izračuna JNŽ-6, ANŽ-3, ANŽ-4 A ef = B1 x (H1-10-(13 x n)) izražen v m² pri čemer je n število lamel. B1 = 0 mm, H1 = 400 mm, n = 5 Q = 0 m³/h A ef = 0 x ( (13x5)) = 1620 mm² 0,16 m² v = (Q / 3600) / A ef = (0 / 3600) / 0,16 = 3,47 m/s Δp cel (Pa) padec tlaka Primer naročila Padec tlaka pcel (Pa) Jeklena nadtlačna žaluzija z vgradnim JNŽ-6/3 B1xH1 okvirjem: Dimenzije: B1=0 H1=428 Število kosov: 4 10 Aluminijasta nadtlačna ANŽ-4/2 B1xH1 žaluzija z vgradnim okvirjem: Dimenzije: B1=0 H1=428 Število kosov: Hitrost zraka v (m/s) v efektivnem preseku A ef 298

8 Nadtlačne žaluzije Žaluzija za vzdrževanje nastavljene tlačne razlike JNŽ-6W PREZRAČEVALNE REŠETKE IN VENTILI Uporaba Žaluzija za vzdrževanje nastavljene tlačne razlike JNŽ-6W je namenjena za vzdrževanje nastavljene tlačne razlike med dvema prostoroma ali med prostorom in zunanjostjo. Glede na usmerjenost žaluzije je lahko pod ali nadtlačna. Je precizno nastavljiv pasivni element vzdrževanja tlačne razlike s hitrim odzivom in ni zrakotesna. Izdelujemo jih v standardnih dimenzijah od x do 0x0 s korakom mm. Na željo kupca izdelamo tudi druge dimenzije. Aplikacije kot podtlačna žaluzija- preprečuje uhajanje snovi (kemikalije, dim, its); kot nadtlačna žaluzija za prostore, kjer želimo preprečiti vdor onesnaženega zraka; kot nadtlačna loputa, kadar želimo preprečiti širjenje plinov v brezdimno območje. Opis Lamele so medsebojno povezane z ročičevjem. Točna nastavitev se izvede na samem objektu. Nastavitev je preprosta: z utežjo na navojni palici in maticami, ki varujejo proti odvitju. B1+76 B1 H1 H H1 H1+76 OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI B1+76 B1 120 Standardne dimenzije Možne so vse kombinacije širin B1 in višin H1 po tabeli dimenzij. Po želji izdelujemo nadtlačne žaluzije poljubnih vmesnih dimenzij. Vgradnje Velikost JNŽ-6W H1(mm) B1(mm) n n število lamel 120 H1 / B H1 +15 / B H1 / B 1 38 DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE LINIJSKI IN SPIROKANALSKI STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA 299

9 Nadtlačne žaluzije Diagram za določitev celotnega padca tlaka: Primer izračuna JNŽ-6W B1 = 0 mm, H1 = 400mm, n = 5 Q = 0 m³/h A ef = 0 x ( (13x5)) = 1620 mm² 0,16 m² v = (Q / 3600) / A ef = (0 / 3600) / 0,16 = 3,47 m/s Dp cel padec tlaka 30 Padec tlaka pcel (Pa) Primer naročila Žaluzija za vzdrževanje nastavljene tlačne JNŽ-6W/DP B1xH1 razlike JNŽ-6W: Žaluzija za vzdrževanje nastavljene tlačne JNŽ-6W/3 B1xH1 razlike z vgradnim okvirjem JNŽ-6W/3: Dimenzije: B1=0 H1=428 Število kosov: DP: Nastavljena tlačna razlika Opomba: Vrednost želene nastavljene tlačne razlike mora biti nastavljena posebej pri naročilu. Hitrost zraka v (m/s) v efektivnem preseku A ef Iz diagrama dobimo celotni padec tlaka v odvisnosti od hitrosti zračnega curka na prostem preseku. A ef = B1 x (H1-10-(13 x n)) izražen v m² pri čemer je n število lamel. 300

10 Regulacijske žaluzije Regulacijske žaluzije PREZRAČEVALNE REŠETKE IN VENTILI Regulacijske žaluzije RŽ-1, RŽ-2, RŽ-3 Uporaba Regulacijske žaluzije so namenjene za regulacijo pretoka zraka in tlaka v prezračevalnih kanalih in klima napravah. Lahko jih vgrajujemo samostojno ali v kombinaciji s zaščitnimi ali nadtlačnimi rešetkami. Izdelane so iz pocinkane pločevine. Opis Sestavljene so iz osnovnega okvirja in med seboj povezanih lamel. Lamele so uležajene v PVC pušah, za temperature višje od 70 C pa v medeninastih pušah. Pogon je lahko ročni ali elektromotorni. Možna je tudi pnevmatska regulacija. RŽ-1 RŽ-3 RŽ-2 RŽ-1/G STOLPNI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI Tip RŽ-1A vzporedne lamele PVC ali medeninaste puše za višje temperature obratovanja pocinkan vgradni okvir RŽ-1A/3 regulirna ročica je vgrajena na lameli, ki je bližja sredini z zgornje strani φ16 H1 H1+76 VPIHOVALNE ŠOBE ZUNANJI ELEMENTI B1 B ENOTE ZA REGULACIJO ZRAKA 180 DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 301

11 Regulacijske žaluzije Tip RŽ-1B enaka izvedba kot RŽ-1A protismerne lamele φ16 38 H1 H1+76 B1 B Tip RŽ-1A, B/G enaka izvedba kot RŽ-1A ali RŽ-1B v lamele vgrajeni grelci delovni termostat 0-40 C omejilnik temperature 85 C ročna ali motorna regulacija moč grelcev glede na dimenzijo H1+76 H1 B1 B Tip RŽ-2 enaka izvedba kot RŽ-1A posebna tesnila med lamelami in med okvirjem in lamelo zrakotesna izvedba φ16 38 H1 H1+76 B1 B

12 Regulacijske žaluzije Tip RŽ-3A, B tip A vzporedne lamele tip B protismerne lamele lamela izdelana iz profilirane pločevine PVC ali medeninaste puše za višje temperature obratovanja φ8 φ PREZRAČEVALNE REŠETKE IN VENTILI 55 H1 H1+80 OKROGLI IN KVADRATNI Tabele dimenzij: B1 B VRTINČNI, VARIABILNI VRTINČNI Velikost RŽ-1 H1(mm) B1(mm) n n število lamel LINIJSKI IN SPIROKANALSKI Velikost RŽ-2 H1(mm) B1(mm) n n število lamel STOLPNI Velikost RŽ-3 H1(mm) B1(mm) n n število lamel VPIHOVALNE ŠOBE Možne so vse kombinacije širin B1 in višin H1 po tabeli dimenzij. Tip žaluzij RŽ-1/A in RŽ-1/B pa izdelujemo v vseh poljubnih dimenzijah. DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA 303

13 Regulacijske žaluzije Načini pogonov žaluzij Ročni pogon z ročico mehanizem za blokiranje izbranega položaja tip RŽ-1/R Pogon s pnevmatskim cilindrom delovni tlak 1,2 ali 6 bar Tip RŽ-1/P Motorni pogon elektromotorna regulacija po tabeli motornih pogonov na str. 333 Pogon s pnevmatskim cilindrom enostranski cilinder s povratno vzmetjo potrebna moč nad 18 Nm tip RŽ-2/P 75 Vgradnje H/B H/B H+6/B+6 Vgradnja direktno na kanal. Pritrdilnih elementov ne dobavljamo. Vgradnja na vzidan (lahko tudi privijačen) vgradni okvir. Vgradni okvir je izdelan iz pocinkane pločevine in ima navarjena sidra za vzidavo. Oznaka: RŽ-1, 2/3 304

14 Regulacijske žaluzije Razporeditev lukenj na žaluzijah RŽ-1A, B in RŽ-2: B 20 PREZRAČEVALNE REŠETKE IN VENTILI H OKROGLI IN KVADRATNI neparno število lukenj Razporeditev lukenj na žaluzijah RŽ-3: B 20 parno število lukenj VRTINČNI, VARIABILNI VRTINČNI H LINIJSKI IN SPIROKANALSKI 8 8 asymetrical neparno število lukenj Vgradnja večjih regulacijskih žaluzij: symetrical parno število lukenj STOLPNI Kombinacija po širini: B2 Spojni okvir dobavimo po naročilu. Dimenzije so lahko poljubne. B2 = (2xB1) + 1 Primer naročila VPIHOVALNE ŠOBE B1 1 B1 Regulacijska žaluzija: RŽ-1A deljena po B Dimenzije: B2=41 H1=840 Spojni okvir: H1=840 Število kosov: 3, 6 ZUNANJI ELEMENTI 75/35/2 35/35/4 ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 305

15 Regulacijske žaluzije Kombinacija po višini: Spojni okvir dobavimo po naročilu. Dimenzije so lahko poljubne. H2 = (2xH1) + 76 H1 76 H1 H2 Primer naročila Regulacijska žaluzija: RŽ-1A deljena po H Dimenzije: B1=400 H2=4066 Spojni okvir: H2=4066 Število kosov: 3 B1 35/35/4 Ključ za naročanje RŽ-1 A / G / 3 / R B1 x H1 R ročna regulacija B motorna izvedba brez motorja B1/J1 motor LM24A / DAN 1.N B2/J2 motor LM230A / DAN 2.N B3/J3 motor LM 24A SR / DMN 1,2N B4/J4 motor NM 24A / DAS 1.N B5/J5 motor NM 230A / DAS 2.N B6/J6 motor NM 24A-SR / DMS 1 B7/J7 motor SM 24A / DA 1 B8/J8 motor SM 230A / DA 2 B9/J9 motor SM 24A SR (zvezna regulacija) / DM 1,1 B10/J10 motor SM 230A SR (zvezna regulacija) / DM 2,2 B11/J11 motor GM 24A / DAG 1 B12/J12 motor GM 230A / DAG 2 B13/J13 motor GM 24A SR (zvezna regulacija) / DMG 1,1 P pnevmatska regulacija 3 vgradni okvir / brez vgradnega okvirja G v lamele vgrajeni električni grelci A vzporedne lamele B protismerne lamele 1, 2, 3 tip regulacijske žaluzije RŽ Opomba: Območje uporabe posameznih motorjev glej tabelo na str

16 Regulacijske žaluzije Tehnični podatki Pomen oznak PREZRAČEVALNE REŠETKE IN VENTILI Q (m³/h) α ( ) Δp cel (Pa) L WA (db(a)) v (m/s) količina zraka kot položaja lamele padec tlaka nivo zvočne moči hitrost zraka v preseku B x H V α H/B OKROGLI IN KVADRATNI p Diagrami za določitev celotnega padca tlaka in šumnosti VRTINČNI, VARIABILNI VRTINČNI Padec tlaka p(pa) RŽ-1A L WA (db(a)) kot lamele Padec tlaka p(pa) RŽ-1B kot lamele L WA (db(a)) Padec tlaka p(pa) Padec tlaka p(pa) RŽ L WA (db(a)) kot lamele LINIJSKI IN SPIROKANALSKI STOLPNI Padec tlaka p(pa) Hitrost zraka v (m/s) RŽ-3A L WA (db(a)) kot lamele Hitrost zraka v (m/s) Padec tlaka p(pa) Hitrost zraka v (m/s) kot lamele RŽ-3B L WA (db(a)) Hitrost zraka v (m/s) Hitrost zraka v (m/s) VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 307

17 Regulacijske žaluzije Regulacijska žaluzija RŽ-7 Uporaba Regulacijske žaluzije se uporabljajo za regulacijo pretoka zraka in tlaka v prezračevalnih kanalih in klimatskih napravah. Opis Okvir in lamele so izdelane iz vlečenih aluminijastih profilov. Lamele so uležajene v puše iz umetne mase. Pogon je enostranski s pomočjo zobnikov iz umetne mase, ki so montirani v profilu s pomočjo nosilcev, prav tako iz umetne mase. Zaradi zaprtosti v ločen prostor so zaščiteni pred prahom in zunanjimi vplivi. Med lamelami je za boljše tesnjenje vgrajen tesnilni profil iz gume. Odpiranje lamel je protismerno. Pogon žaluzije je lahko ročni- -osnovna izvedba, motorni ali pnevmatski. Normalno obratovanje zagotavljamo do temperature 70 C. Dimenzije in sestavni deli 1. Okvir iz vlečenih aluminijastih profilov. 2. Pregrada iz vlečenih al. profilov (vgrajuje se pri B>1 mm). 3. Lamela iz vlečenih aluminijastih profilov. 4. Zobnik iz umetne mase. 5. Ročica za ročno regulacijo in fiksiranje iz aluminijaste zlitine. 6. Tesnilo iz gume. Velikost RŽ-7 H1(mm) B1(mm) n n število lamel 308

18 Regulacijske žaluzije Načini pogona žaluzij Ročni pogon z ročico in fiksirnim mehanizmom Pogon s pnevmatskim cilindrom (1,2 bar) Vezalna shema PREZRAČEVALNE REŠETKE IN VENTILI 120 L(+)220V / Hz (24V-) stikalo L+ PE N(-) tlačni vod OKROGLI IN KVADRATNI 145 pnevmatski cilinder magnetni ventil 3/2 dušilka VRTINČNI, VARIABILNI VRTINČNI Motorni pogon z motorji BELIMO Vezalne sheme Za odpiranje odprto zaprto vgrajujemo motorje tip SM 24 ali SM 220 moči 15 Nm (glej str. 48). Za zvezno odpiranje in poljuben položaj lamel v območju od 0 90 vgrajujemo motorje tip SM 24- SR ali SM 220-SR. 24 VAC 220 VAC (-) (+) N L SM 24 SM LINIJSKI IN SPIROKANALSKI STOLPNI SGS,SGR 220 V- a b N L N L1 Kontrola konč ne lege a - odprto ODPRTO b - odprto ZAPRTO VPIHOVALNE ŠOBE + Y - SM 220-SR 24 VAC Y 1 Y 2 U Y V- 1 Y V- 2 U V- SM 24-SR ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 309

19 Regulacijske žaluzije Diagram za določitev celotnega padca tlaka in šumnosti 0 a= 75 a= 60 0 a= V H/B a= 30 p cel α Padec tlaka p cel (Pa) a= WA L db(a) 2 v = Q(m³/h) / (H(m) x B(m) x 3600(s/h)) Hitrost zraka v (m/s) Tesnjenje žaluzije: Zaprta žaluzija površine 1 m 2 prepusti pri Pa cca. m³/h zraka. (Standard DIN 1946 dovoljuje 10 m³/h pri enakih pogojih). Ključ za naročanje Pomen oznak RŽ-7 / R B1 x H1 R ročna regulacija B motorna izvedba brez motorja B1/J1 motor LM24A / DAN 1.N B2/J2 motor LM230A / DAN 2.N B3/J3 motor LM 24A SR / DMN 1,2N B4/J4 motor NM 24A / DAS 1.N B5/J5 motor NM 230A / DAS 2.N B6/J6 motor NM 24A-SR / DMS 1 B7/J7 motor SM 24A / DA 1 B8/J8 motor SM 230A / DA 2 B9/J9 motor SM 24A SR (zvezna regulacija) / DM 1,1 B10/J10 motor SM 230A SR/DM 2,2 P pnevmatska regulacija Opomba: Območje uporabe posameznih motorjev glej tabelo na str α Δp cel (Pa) v (m/s) Q (m³/h) L WA (db(a)) kot položaja lopute razlika padcev tlaka hitrost v kanalu pretok zraka nivo zvočne moči 310

20 Kombinacije Kombinacije V primeru, da želimo po prenehanju delovanja preprečiti vdor zunanjega zraka v sistem lahko uporabimo kombinacijo nadtlačne žaluzije in jeklenih ali aluminijastih zaščitnih rešetk. Izvedbo A uporabljamo pri odvodu medtem, ko je izvedba B namenjena dovodu zraka. Izhodišče je lahko dimenzija nadtlačne žaluzije ali dimenzija zaščitne rešetke. Pomembno je, da so vse dimenzije v razmerju, ki je razvidno iz skice. Rešetke in žaluzije se lahko dobavi ločeno ali pa so po želji med seboj spojene. Kombinacija zaščitnih rešetk JZR-6 ali AZR-4 z nadtlačno žaluzijo JNŽ-6: Izvedba A Odvod zraka Izvedba B Dovod zraka PREZRAČEVALNE REŠETKE IN VENTILI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI H /B H 1 +95/B H 1 /B Oznake: JNŽ-6 + AZR-4/3 izvedba A JNŽ-6 + JZR-6/3 izvedba A 82.5 H 1 +80/B H /B H 1 +95/B H 1 /B Oznake: JNŽ-6 + AZR-4/3 izvedba B JNŽ-6 + JZR-6/3 izvedba B 82.5 H 1 +80/B LINIJSKI IN SPIROKANALSKI STOLPNI Kombinacija zaščitnih rešetk JZR-6 ali AZR-4 z regulacijsko žaluzijo RŽ-1: VPIHOVALNE ŠOBE Primer naročila ZUNANJI ELEMENTI H / B H1+95 / B1+95 H1 / B1 min H1+80 / B1+80 Kombinacija: RŽ-1 + AZR-4/3 Dimenzija: B1xH1 B1=1 H1=510 Kos: 4 ENOTE ZA REGULACIJO ZRAKA Oznake: RŽ-1 + AZR-4/3 RŽ-1 + JZR-6/3 DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 311

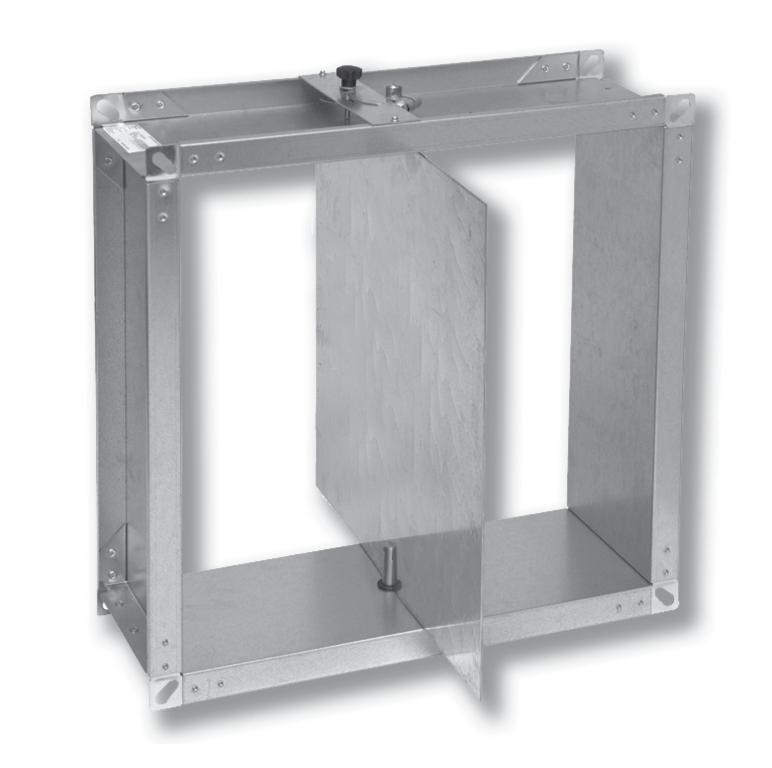

21 Dušilne, zrakotesne in protipovratne lopute Dušilne, zrakotesne in protipovratne lopute Dušilna loputa DL Uporaba Dušilna loputa DL se uporablja za nastavljanje pretočnih količin zraka in je prirejena za vgradnjo v pravokotne kanale. Opis Sestavljena je iz ohišja in lamele, ki sta iz pocinkane pločevine ter mehanizma za nastavljanje kota lamel. Lopute je možno zunanje izolirati. Dimenzije: B H B2 H Oznake motorjev: B1 (LM 24A) B2 (LM 220A) B3 (LM 24A SR) zvezna regulacija H/B H2/B2 312

22 Dušilne, zrakotesne in protipovratne lopute Diagram za določitev celotnega padca tlaka α PREZRAČEVALNE REŠETKE IN VENTILI Kot lamel α = OKROGLI IN KVADRATNI Q(m 3 /h) Padec tlak p t (Pa) v(m/s) VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI B= H= VPIHOVALNE ŠOBE STOLPNI Pri kotu lamel 0 je padec tlaka zanemarljiv. Pomen oznak Q (m³/h) pretok zraka v (m/s) hitrost zraka v kanalu Δp cel (Pa) razlika padcev tlaka Ključ za naročanje DL / R B1 x H1 R ročna regulacija B motorna izvedba brez motorja B1 motor LM 24A B2 motor LM 230A B3 motor LM 24A SR (zvezna regulacija) ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 313

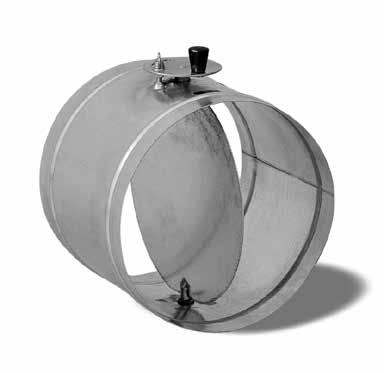

23 1 2 Dušilne, zrakotesne in protipovratne lopute Dušilne lopute DL-1, DL-2 DL-1 DL-2 Uporaba Dušilne lopute se uporablja za nastavljanje pretočnih količin zraka in so prirejene za vgradnjo v sisteme okroglih in spiro kanalov. Opis Sestavljena je iz ohišja in lamele, ki sta iz pocinkane pločevine ter mehanizma za nastavljanje kota lamel. Lopute je možno zunanje izolirati. DL-2 ima na zunanji strani gumijasto tesnilo. DL-1 DL O φd1 φd2 φd1 B A C A C L E C L C Dimenzije in velikosti DL-1 Velikost ФD ФD A C L E Dimenzije in velikosti DL-2 Velikost ФD A B C L Ključ za naročanje DL-1 / R vel. R ročna regulacija B motorna izvedba brez motorja B1 motor LM 24A B2 motor LM 230A B3 motor LM 24A SR (zvezna regulacija) J1 motor DAN 1.N (24 V) J2 motor DAN 2.N (230 V) J3 motor DMN 1.2N (24 V zvezna regulacija) 1, 2 tip dušilne lopute 314

24 Dušilne, zrakotesne in protipovratne lopute Diagram za določitev celotnega padca tlaka 15 Dimenzije Dimenzije Dimenzije PREZRAČEVALNE REŠETKE IN VENTILI v (m/s) α p (Pa) 3 Q (m /h) p (Pa) OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI Tabela za L NAZ: L WA = L NAZ + L1 + L2 (db(a)) LINIJSKI IN SPIROKANALSKI Velikost 315 α frekvenca (Hz) Pomen oznak Q (m³/h) pretok zraka v (m/s) hitrost zraka v kanalu Δp cel (Pa) razlika padcev tlaka L WA (db(a)) nivo zvočne moči STOLPNI VPIHOVALNE ŠOBE Diagram za L2 +30 Tabela za L1 Velikost ZUNANJI ELEMENTI L2 (db) L1 (db) ENOTE ZA REGULACIJO ZRAKA v (m/s) DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 315

25 Dušilne, zrakotesne in protipovratne lopute Zrakotesne lopute ZL-1, ZL-2 ZL-1 ZL-2 Uporaba Zrakotesne lopute ZL-1 in ZL-2 uporabljamo za zapiranje dovoda ali odvoda zraka, kadar imamo opravka s prezračevalnimi sistemi, ki morajo zagotoviti visoko stanje čistosti v prostoru. Uporabljamo jih predvsem pri sistemih, ki imajo vgrajene absolutne filtre. Absolutni filtri se z uporabo zamažejo, zaradi tega se poveča padec tlaka na filtru. V kolikor hočemo doseči konstanten pretok zraka skozi filter, moramo padec kompenzirati. Običajno projektiramo absolutne filtre tako, da imamo začetni padec tlaka ΔpZ na novem filtru 140 ali 2 Pa. Ko padec tlaka na filtru naraste na dvakratno vrednost začetnega padca, je potrebno filterski vložek zamenjati. Omenjeno razliko v padcu tlaka, kompenziramo tako, da nastavimo zrakotesno loputo tako, da je skupni padec tlaka na filtru in na loputi Δp cel enak dvakratni vrednosti zračnega padca tlaka na absolutnem filtru. S povečanjem padca tlaka na filtru odpiramo zrakotesno loputo tako, da je Δp cel konstanten (2 x Δp Z ). Pri menjavi filterskih vložkov moramo kanale tesno zapreti. Zrakotesne lopute so izdelane po zahtevah DIN Opis Sestavljene so iz ohišja in lamele iz pocinkane pločevine, gumijastega tesnila, medeninastih drsnih ležajev ter regulacijskega dela. Možna je ročna, pnevmatska ali elektromotorna regulacija. Pri ročni regulaciji je prigrajen mehanizem za fiksiranje lopute. ZL-2 ima na zunanji strani gumijasto tesnilo. Dimenzije ZL-1 Velikost φd ФD L L Dimenzije ZL-2 Velikost ФD A B C L φd1 B A C L C 316

26 Dušilne, zrakotesne in protipovratne lopute Načini pogonov Pogon z ročico in mehanizmom za fiksiranje PREZRAČEVALNE REŠETKE IN VENTILI Pnevmatski pogon Izvedba po predhodnem dogovoru s kupcem. Motorni pogon Vgrajujemo elektromotorne pogone BELIMO ali JOVENTA (glej str. 333) OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI Priporočamo: do velikosti motor SM (15 Nm) za večje lopute motor GM (30 Nm). LINIJSKI IN SPIROKANALSKI Diagram za določitev celotnega padca tlaka in šumnosti 1 L (db(a)) WA 60 α( ) 0 0 vel vel 1 α v STOLPNI p (Pa) vel vel 300 vel 3 vel 400 vel 0 Ključ za naročanje ZL-1 / R vel. p VPIHOVALNE ŠOBE ZUNANJI ELEMENTI v (m/s) Pomen oznak α kot položaja lopute v (m/s) povprečna vpihovalna hitrost Δp cel (Pa) padec tlaka na loputi L WA (db(a)) nivo zvočne moči R ročna regulacija B motorna izvedba brez motorja B4/J4 motor NM 24A / DAS 1.N B5/J5 motor NM 230A / DAS 2.N B6/J6 motor NM 24A-SR / DMS 1 B7/J7 motor SM 24A / DA 1 B8/J8 motor SM 230A / DA 2 B9/J9 motor SM 24A SR (zvezna regulacija) / DM 1,1 B10/J10 motor SM 230A SR/DM 2,2 P pnevmatska regulacija 1, 2 tip zrakotesne lopute Opomba: Območje uporabe posameznih motorjev glej tabelo na str ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 317

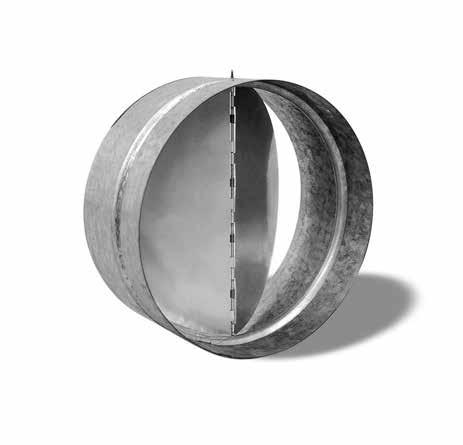

27 Dušilne, zrakotesne in protipovratne lopute Protipovratna loputa RSK Uporaba Protipovratna loputa se uporablja za samodejno zapiranje kanala po prenehanju delovanja ventilatorja. Vzmeti so konstruirane tako, da loputa predstavlja zanemarljiv padec tlaka. Namenjena je za vgradnjo v okrogle kanale. Opis Sestavljena je iz ohišja iz pocinkane pločevine in lamel iz tanke aluminijaste pločevine. Za vračanje loput v zaprt položaj skrbijo vzmeti iz nerjavečega jekla φd1 Primer naročila Protipovratna loputa: RSK Velikost: Število kosov: 12 smer toka zraka Velikost ФD

28 L D L D L D Mehanski regulatorji pretoka Mehanski regulatorji pretoka Mehanski regulator pretoka zraka MRP-1 (okrogli) Opis Pri okroglih regulatorjih s samodejnim reguliranjem volumna pretoka zraka poteka regulacija preko lahko uležajene in asimetrično oblikovane regulacijske plošče, ki že pri nizkih pretokih zraka zagotavlja visoko občutljivo odzivnost in sposobnost reguliranja. Možno je tudi ročno nastavljati količino zraka, in sicer s spreminjanjem napetosti vlečne vzmeti na podlagi lestvice, ki prikazuje izbrano količino zraka. Pri izbiri regulatorja in dimenzioniranju sistema cevnih vodov je potrebno upoštevati, da hitrost pretoka zraka v napeljavi ni manjša od 2,7 m/s. Uporaba Uporablja se jih za reguliranje pretoka volumna zraka na okroglih kanalskih sistemih. Material Mehanski regulatorji pretoka zraka MRP-1 so izdelani iz pocinkane pločevine. So lasersko sočelno varjeni in tako brez ostrega spoja, bodisi na zunanji ali notranji površini plašča. Končniki povezav so prešano kalibrirani v skladu s standardom DIN in s tem izjemno stabilni ter za prileganje natančno oblikovani. Izolirana regulacijska plošča: batni blažilec na regulatorju onemogoča vibriranje ali nihanje regulacijske plošče. Regulatorje pretoka zraka je možno tudi zvočno oz. toplotno izolirati z 25 ali mm izolacijo, vendar je potrebno to ob naročilu posebej navesti. Vgradnja Regulatorje je možno vgraditi kjer koli na prezračevalnem sistemu. V skladu s standardom DIN 1946 T2 je potrebno predvideti dostop do napeljave in do regulatorja volumna pretoka zraka za potrebe aktiviranja in morebitnega vzdrževanja. Pred regulatorjem in za regulatorjem mora biti najmanj 3xL varnostne razdalje, zaradi doseganja umerjanja pretoka zraka in s tem pravilnega delovanja regulatorja. Vendar pa naj imata priključek napeljave na vhodnem in izstopnem delu regulatorja enak premer. Kot orientacijsko hitrost pretoka skozi cev navajamo ca. 4,5 m/s. Sicer naj se ta nahaja v individualnem območju optimalne količine zraka. Okroglo gumijasto tesnilo omogoča varno tesnenje, saj se reža med cevjo in nastavkom izenači in pod vplivom lastne teže priključenih delov ostane ista. Standardne izvedbe Konstantni mehanski regulator pretoka zraka s tesnimi vtičnimi vezmi (samo izmera spoja): 1. Samodejno reguliranje brez pomoči dodatnih virov energije, s tovarniškimi osnovnimi nastavitvami ali s strani naročnika določenimi želenimi vrednostmi nastavitev količine pretoka zraka; 2. Možnost nastavitev po vgradnji s pomočjo naprave za spreminjanje nastavitev; 3. Maksimalna razlika v tlaku v regulatorju do 0 Pa; 4. Dobavljive so tudi posebne izvedbe regulatorja brez naprave za spreminjanje nastavitev, način vgradnje, ki ne moti zunanjega izgleda, zato eventualno bolj primeren za vidno montažo (vendar količine zraka po vgradnji ni več mogoče spreminjati). 5. L1 = dolžina vtične površine in skupna dolžina = L1+2 L2 Primeri vgradnje ø 80-2 ø L L2 L2 L L1 L1 Priporočene varnostne razdalje L m 2,5D 3D 3D L2 L2 PREZRAČEVALNE REŠETKE IN VENTILI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 319

29 Mehanski regulatorji pretoka Dimenzije volumen pretoka zraka: Nazivna dimenzija mm Možno območje uporabe v m³/h; Optimalen volumen pretoka zraka v m³/h Max. statični padec tlaka v Pa Priporočljiva hitrost zraka v cevnem vodu v m/s Dimenzije v mm min max min max L 1 L ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, ca. 2,7 do 6, Statični padec tlaka, ki povzroči odzivnost regulatorja Pri dimenzioniranju sistema cevnih vodov je potrebno upoštevati najnižjo razliko v tlaku, ki povzroči odzivnost regulatorja in je razvidna iz diagrama. p (Pa) 1 0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 Primer izračuna Regulator pretoka zraka: tip MRP-1 Nazivna velikost: ND 160 Hitrost pretoka zraka: 4,5 m³/h Volumen pretoka zraka: 325 m³/h Statični padec tlaka Δp in Pa, Pa po diagramu 1: Pa v (m/s ) Ključ za naročanjev MRP - 1 / Q / I / vel. Ф80,, 125, 140, 160,, 2, 315, 400 I19 Izolacija debeline 19 mm I25 Izolacija debeline 25 mm I Izolacija debeline mm Primer: nastavitev za količino zraka 120 m³/h 1 Okrogla izvedba 320

30 Mehanski regulatorji pretoka Mehanski regulator pretoka zraka MRP-2 (pravokotni) Opis Pravokotni ali kvadratni regulator pretoka zraka je samodejen delujoč regulacijski element, ki znotraj definiranega območja konstantno vzdržuje določen volumen pretoka zraka. Regulacija poteka preko regulacijske plošče, ki je obojestransko uležajena, in preko sistema vzvodov z nastavno vzmetjo. Z geometrijo regulacijske plošče je omogočena pravočasna odzivnost že pri nizkih razlikah v tlaku regulatorja. Izbor vzmeti in geometrija vzvodov pa zagotavljata, da določena razlika v tlaku rezultira v definiranem položaju lopute in s tem konstantno vzdržuje volumen pretoka zraka. Uporaba Uporablja se jih za reguliranje pretoka volumna zraka na pravokotnih kanalih. Uporablja se ga v temperaturnem območju od -20 do +110 C. Regulator deluje že pri minimalnem odzivnem tlaku, ki je funkcija volumna pretoka zraka (diagram 2) do maksimalnega tlaka 0 Pa v stabilnem regulacijskem območju. Preko tega skupnega območja tlaka znaša odstopanje volumna pretoka zraka ±10%. Zunanje izmere regulatorja morajo ustrezati izmeram kanala (višina in širina). Tako se izognemo mehanskim pomanjkljivostim: izgubi tlaka in višjemu nivoju hrupa. Vsi regulatorji so tovarniško nastavljeni na volumen pretoka zraka, ki ga zahteva naročnik. Volumen je možno do določene meje spreminjati preko enote za nastavitve. Material Okvir regulatorja je izdelan iz pocinkane pločevine. Krmilna plošča je vpeta v posebne ležaje iz materiala PTFE, ki je odporen proti prekomerni obrabi. Za izravnavo eventualnega pojava nihanj v zraku ima regulator blažilec, ki je pritrjen na krmilno ploščo in vzbujalno frekvenco, do katere prihaja v primeru hitrega zapiranja oz. odpiranja regulacijske plošče. S tem pa je onemogočeno nastajanje resonančnega vibriranja. Okvir regulatorja in priključni deli ustrezajo zahtevam glede tesnosti iz standarda za kotne sestavne dele oz. za razred C standarda pren Vgradnja Regulator se preko prirobnega profila enostavno vgradi v sistem kanalov. Pomembno je, da je sistem kanalov stabilno pritrjen, kar preprečuje nihanje kanala v fleksibilnem območju zaradi hitrega izvajanja postopka zapiranja in odpiranja. V skladu s splošnimi pravili glede tehnike prezračevanja DIN 1946, 2. del (VDI pravila prezračevanja), je potrebno predvideti dostop do vodov sistema za potrebe eventualnih nastavitev in vzdrževanja. PREZRAČEVALNE REŠETKE IN VENTILI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI Dimenzije volumen pretoka zraka: Širina B Višina H Dolžina L Hitrost pretoka v m/s Max. statični Dimenzije v mm [mm] [mm] [mm] padec tlaka [Pa] ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 321

31 Mehanski regulatorji pretoka Diagram 1: hitra izbira volumna pretoka zraka glede na prečni presek kanala Primer izračuna m/s 3 m/s Obstoječe: regulator volumna pretoka zraka tip MRP-2 Širina: 400 mm, višina: mm (presek kanala 0,08 m²) Q (m 3 /h) Potrebe: možnost izbiranja volumna pretoka zraka Rešitev po diagramu 1: V (3 m/s) = 865 m³/h V (10 m/s) = 2880 m³/h 0,02 0,03 0,04 0,05 0,08 0,1 0,15 0, 2 A (m 2 ) Diagram 2: statični padec tlaka povzroči odzivnost regulatorja volumna pretoka zraka 300 p (Pa) 2 1 Primer izračuna Obstoječe: regulator volumna pretoka zraka tip Širina: 2 mm, višina mm Volumen pretoka zraka 810 m³/h (= hitrost 4,5 m/s) Zahteva: statična razlika v tlaku Δp in Pa Rešitev po diagramu za izbor: Δp = 80 Pa v (m/s) Ključ za naročanje MRP - 2 / Q / I / vel. B x H (primer: 400 x ) I19 Izolacija debeline 19 mm I30 Izolacija debeline 30 mm Primer: nastavitev za količino zraka 120 m³/h 2 Pravokotna izvedba 322

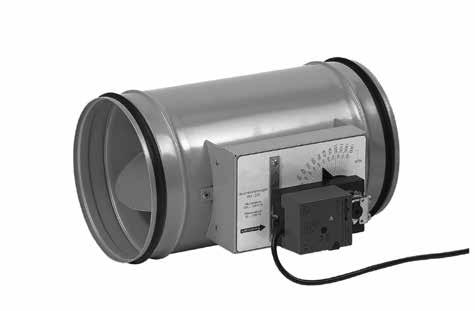

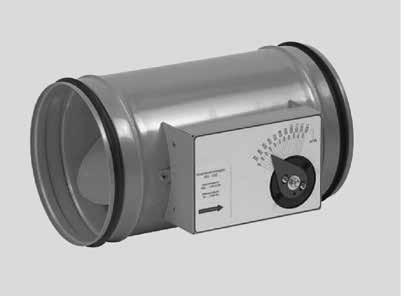

32 Mehanski regulatorji pretoka MRP-3 Mehanski regulator pretoka (okrogli) Opis Okrogli mehanski regulator pretoka zraka je samodejno delujoč regulacijski element, ki brez električnega napajanja natančno zagotavlja volumski pretok zraka v prezračevalnih in klimatskih napravah. Regulacija pretoka poteka mehansko preko regulacijske plošče, ki je obojestransko uležajena, in preko sistemov vzvodov z nastavno vzmetjo. Nastavitev želenega pretoka je lahko ročna ali z motornim pogonom. Okrogle regulatorje pretoka je možno tudi zvočno izolirati z 45 mm izolirnim ovojem zaščitenim z 1 mm debelim plaščem iz pocinkane pločevine za zmanjšanje oddanega hrupa. Uporaba Uporablja se jih za reguliranje pretoka volumna zraka na okroglih kanalskih sistemih. Uporablja se ga v temperaturnem območju od -20 do 70 C. Regulator deluje že pri minimalnem odzivnem tlaku, ki je funkcija volumna pretoka zraka in sicer od do 0 Pa v stabilnem regulacijskem območju. Preko tega skupnega območja tlaka znaša odstopanje volumna pretoka zraka od ± 5% do ± 10%. Zunanje izmere regulatorja morajo ustrezati izmeram kanala, tako se izognemo mehanskim pomanjkljivostim: izgubi tlaka in višjemu nivoju hrupa. Material Mehanski regulatorji pretoka so izdelani iz pocinkane pločevine. So lasersko sočelno varjeni in tako brez ostrega spoja, bodisi na zunanji ali notranji površini plašča. Ohišje regulatorja in priključni deli ustrezajo zahtevam glede tesnosti za razred B standarda po EN Vgradnja Regulatorje je možno vgraditi kjerkoli na prezračevalnem sistemu. V skladu s standardom DIN 1946 T2 je potrebno predvideti dostop do napeljave in do regulatorja za potrebe aktiviranja in morebitnega vzdrževanja. Pred regulatorjem in za regulatorjem mora biti najmanj 3xød varnostne razdalje, zaradi doseganja umerjanja pretoka zraka in s tem pravilnega delovanja regulatorja. Velikost V min [m³/h] V max [m³/h] Фd [mm] L [mm] L1 [mm] PREZRAČEVALNE REŠETKE IN VENTILI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI LINIJSKI IN SPIROKANALSKI STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 323

33 Mehanski regulatorji pretoka Zvočna moč v povezovalnih kanalih (hrup, ki ga generira zračni tok) Velikost 80 Velikost Zvočna moč L 65 WA [db(a)] Zvočna moč L WA [db(a)] Padec statičnega tlaka Pa [Pa] Volumen pretoka zrakav [m³/h] Hitrost v [m/s] 16 Padec statičnega tlaka Pa [Pa] Volumen pretoka zrakav [m³/h] Hitrost v [m/s] Velikost 125 Velikost Zvočna moč L WA [db(a)] Zvočna moč L WA [db(a)] 75 Padec statičnega tlaka Pa [Pa] Padec statičnega tlaka Pa [Pa] Volumen pretoka zrakav [m³/h] Volumen pretoka zrakav [m³/h] Hitrost v [m/s] Hitrost v [m/s] 324

34 Mehanski regulatorji pretoka Velikost Velikost 2 Padec statičnega tlaka Pa [Pa] Zvočna moč L WA 75 [db(a)] Volumen pretoka zrakav [m³/h] Padec statičnega tlaka Pa [Pa] Zvočna moč L WA 75 [db(a)] Volumen pretoka zrakav [m³/h] PREZRAČEVALNE REŠETKE IN VENTILI OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI Hitrost v [m/s] Velikost 315 Size Hitrost v [m/s] LINIJSKI IN SPIROKANALSKI Padec statičnega tlaka Pa [Pa] Zvočna moč L WA [db(a)] STOLPNI VPIHOVALNE ŠOBE Volumen pretoka zrakav [m³/h] Hitrost v [m/s] 3 ZUNANJI ELEMENTI Območje izven dosega ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 325

35 Mehanski regulatorji pretoka Relativni nivo zvočne moči ΔL [db] Povprečna vrednost za vse velikosti in padce tlaka. Primer izbora: Relativni nivo zvočne moči L [db] Hitrost v [m/s] Frekvenčni spekter [Hz] Obstoječe: Velikost 2 Volumen pretoka zraka V = 10 [m³/h] Padec statičnega tlaka Δp S = 435 [Pa] Rezultat: Zvočna moč L WA = 70 [db(a)] Pomen oznak V (m³/h) Volumen pretoka zraka v (m/s) Hitrost v kanalu Δp s (Pa) Padec statičnega tlaka L wa (db(a)) A-utežna zvočna moč L w-oct (db) Zvočna moč za frekvenčni spekter L w-oct = L wa + ΔL ΔL (db) Relativni nivo zvočne moči f (Hz) Centralna frekvenca oktavnega spektra Zvočna moč L W-Oct v oktavnem spektru f [Hz] L WA [db(a)] ΔL 8.5 [m/s] [db] L W-Oct [db] Tehnični podatki za motorje: B2 B1 B3 Napajalna napetost 230 V 24 V = 24 V = Delovno območje 85 do 265V 19,2 do 28,8V 19,2 do 28,8V Čas zasuka 90 1 s 1 s 1 s Napajalna moč 6 VA 4 VA 4 VA Poraba energije 2,5 W 2 W 2 W Stopnja zaščite IP 54 IP 54 IP 54 Priključni kabli 0,75 mm² prib. 1 m 3 žilni prib. 1 m 3 žilni prib. 1 m 4 žilni Temperatura okolice -30 do + C -30 do + C -30 do + C 326

36 Mehanski regulatorji pretoka Vezalne sheme Motor B1 Motor B2 PREZRAČEVALNE REŠETKE IN VENTILI On Off 3 točkovno On Off 3 točkovno Motor B3 Zvezno AC 24 V DC 24 V Krmilni signal Povratni signal LINIJSKI IN SPIROKANALSKI Krmilni signal Povratni signal STOLPNI VPIHOVALNE ŠOBE VRTINČNI, VARIABILNI VRTINČNI OKROGLI IN KVADRATNI Ključ za naročanje MRP-3/Q/Ф/I/B1 B1 24V ON-OFF B2 230V ON-OFF B3 24V zvezna regulacija I19 izolacija debeline 19 mm I45 izolacija debeline 45 mm velikost Ф80 / / 125 / 160 / / 2 / 315 ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA Q pretok 3 okrogla izvedba DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 327

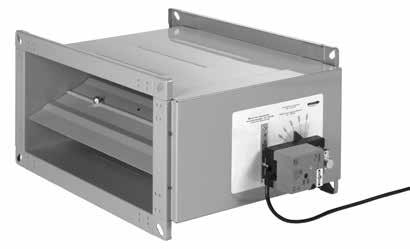

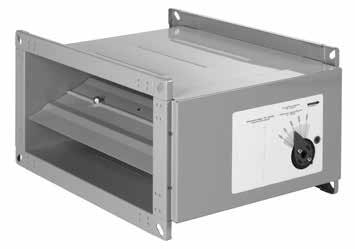

37 Mehanski regulatorji pretoka MRP-4 Mehanski regulator pretoka (pravokoten) Opis Pravokotni mehanski regulator pretoka zraka je samodejno delujoč regulacijski element, ki brez električnega napajanja natančno zagotavlja določen volumski pretok zraka v prezračevalnih in klimatskih napravah. Regulacija pretoka poteka ročno preko regulacijske plošče, ki je obojestransko uležajena, in preko sistemov vzvodov z nastavno vzmetjo. Nastavitev želenega pretoka je lahko ročna ali z motornim pogonom. Pravokotne regulatorje pretoka je možno tudi zvočno izolirati z 40 mm izolirnim ovojem zaščitenim z 1mm debelim plaščem iz pocinkane pločevine za zmanjšanje oddanega hrupa. Uporaba Uporablja se jih za reguliranje pretoka volumna zraka na pravokotnih kanalih v temperaturnem območju od -20 do 70 C. Regulator deluje že pri minimalnem odzivnem tlaku, ki je funkcija volumna pretoka zraka in sicer od do 0 Pa v stabilnem regulacijskem območju. Znotraj tega skupnega območja tlaka znaša odstopanje volumna pretoka zraka od ± 5% do ± 15%. Zunanje izmere regulatorja morajo ustrezati izmeram kanala, tako se izognemo mehanskim pomanjkljivostim: izgubi tlaka in višjemu nivoju hrupa. Material Ohišje regulatorja je izdelano iz pocinkane pločevine, skupaj s priključnimi deli ustreza zahtevam glede tesnosti iz standarda za kotne sestavne dele oz. za razred B standarda po EN Vgradnja Regulator se preko prirobnice enostavno vgradi v sistem kanalov. Pomembno je, da je sistem kanalov stabilno pritrjen, kar preprečuje nihanje kanala v fleksibilnem območju zaradi hitrega izvajanja postopka zapiranja in odpiranja. Širina B Višina H Dolžina L Volumen pretoka zraka (mm) (mm) (mm) V min (m³/h) V max (m³/h)

38 Mehanski regulatorji pretoka DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE ENOTE ZA REGULACIJO ZRAKA ZUNANJI ELEMENTI VPIHOVALNE ŠOBE STOLPNI LINIJSKI IN SPIROKANALSKI VRTINČNI, VARIABILNI VRTINČNI OKROGLI IN KVADRATNI PREZRAČEVALNE REŠETKE IN VENTILI 329

39 ) ] ) Mehanski regulatorji pretoka Zvočna moč v povezovalnih kanalih (hrup, ki ga generira zračni tok) 45 Primer izbora: p = [Pa] S Zvočna moč L 1 [d B ( A Zvočna moč L 2 [d B ( A ] W A W A Obstoječe: Širina B Višina H Volumen pretoka zraka Hitrost zraka Padec statičnega tlaka Rezultat: Zvočna moč 400 mm 2 mm V = 10 (m³/h) V a = 4,2 (m/s) Δp S = 2 (Pa) L WA1 = 38 (db(a)) L WA2 = 24 (db(a)) L WA = 62 (db(a)) V = [m ³/h ] 800 v = 3 [m/s] A širina B = 300 [mm] 1 H [mm ] Višina 330

40 Mehanski regulatorji pretoka Relativni nivo zvočne moči ΔL (db) Povprečna vrednost za vse velikosti in padce tlaka PREZRAČEVALNE REŠETKE IN VENTILI +10 Relativni nivo zvočne moči L [d B ] v A =2[m/s] Pomen oznak V (m³/h) A (m²) v A (m/s) Δp s (Pa) L wa (db(a)) L w-oct (db) ΔL (db) Volumen pretoka zraka Presek kanala BxH Hitrost v kanalu Padec statičnega tlaka A-utežna zvočna moč L wa = L wa1 + L wa2 Zvočna moč za frekvenčni spekter L w-oct = L wa + ΔL Relativni nivo zvočne moči OKROGLI IN KVADRATNI VRTINČNI, VARIABILNI VRTINČNI Frekvenčni spekter [Hz] 8000 LINIJSKI IN SPIROKANALSKI Zvočna moč L W-Oct v oktavnem spektru [Hz] L WA [db(a)] ΔL 4.2 [m/s] [db] L W-Oct [db] STOLPNI Tehnični podatki za motorje: B2 B1 B3 Napajalna napetost 230 V 24 V = 24 V = Delovno območje 85 do 265V 19,2 do 28,8V 19,2 do 28,8V Čas zasuka 90 1 s 1 s 1 s Napajalna moč 6 VA 4 VA 4 VA Poraba energije 2,5 W 2 W 2 W Stopnja zaščite IP 54 IP 54 IP 54 Priključni kabli 0,75 mm² prib. 1 m 3 žilni prib. 1 m 3 žilni prib. 1 m 4 žilni Temperatura okolice -30 do + C -30 do + C -30 do + C VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 331

41 Mehanski regulatorji pretoka Vezalne sheme Motor B1 Motor B2 On Off 3 točkovno On Off 3 točkovno Motor B3 Zvezno AC 24 V DC 24 V Krmilni signal Povratni signal Krmilni signal Povratni signal Ključ za naročanje MRP-4/Q/BxH/I/B1 B1 24V ON-OFF B2 230V ON-OFF B3 24V zvezna regulacija I19 izolacija debeline 19 mm I45 izolacija debeline 45 mm velikost Q pretok 4 pravokotna izvedba 332

42 Motorni pogoni Motorni pogoni PREZRAČEVALNE REŠETKE IN VENTILI Motorni pogoni Uporaba Pri variantah izdelkov z motornimi pogoni uporabljamo motorne pogone proizvajalca BELIMO ali JOVENTA. Na zahtevo kupca se izdelki lahko prilagodijo tudi motornim pogonom drugih proizvajalcev. Opis motorji različnih moči priključno napetostjo 24V ali 220V ON/OFF regulacijo ali zvezno regulacijo (SR) Tip LM Tip DA Tip SM Tip DMN OKROGLI IN KVADRATNI LINIJSKI IN SPIROKANALSKI VRTINČNI, VARIABILNI VRTINČNI OZNAKA Hidria Katalog B1 J1 B2 J2 B3 J3 B4 J4 B5 J5 B6 J6 B7 J7 B8 J8 B9 J9 B10 J10 B11 J11 B12 J12 B13 J13 IME MOTORJA BELIMO, JOVENTA LM24A DAN 1.N LM230A DAN 2.N LM 24A SR DMN 1,2N NM 24A DAS 1.N NM 230A DAS 2.N NM 24A-SR DMS 1 SM 24A DA 1 SM 230A DA 2 SM 24A SR DM 1,1 SM 230A SR DM 2,2 GM 24A DAG 1 GM 230A DAG 2 GM 24A SR DMG 1,1 Pridržujemo si pravico do tehničnih sprememb in dopolnitev. NAVOR v Nm RŽ-2 (H1) RŽ-1, 3, 7 (H1) ZL-1, 2 (D) DL, DL-1, DL vse dimenzije vse dimenzije vse dimenzije STOLPNI VPIHOVALNE ŠOBE ZUNANJI ELEMENTI ENOTE ZA REGULACIJO ZRAKA DUŠILNIKI ZVOKA, AKUSTIČNE REŠETKE 333
