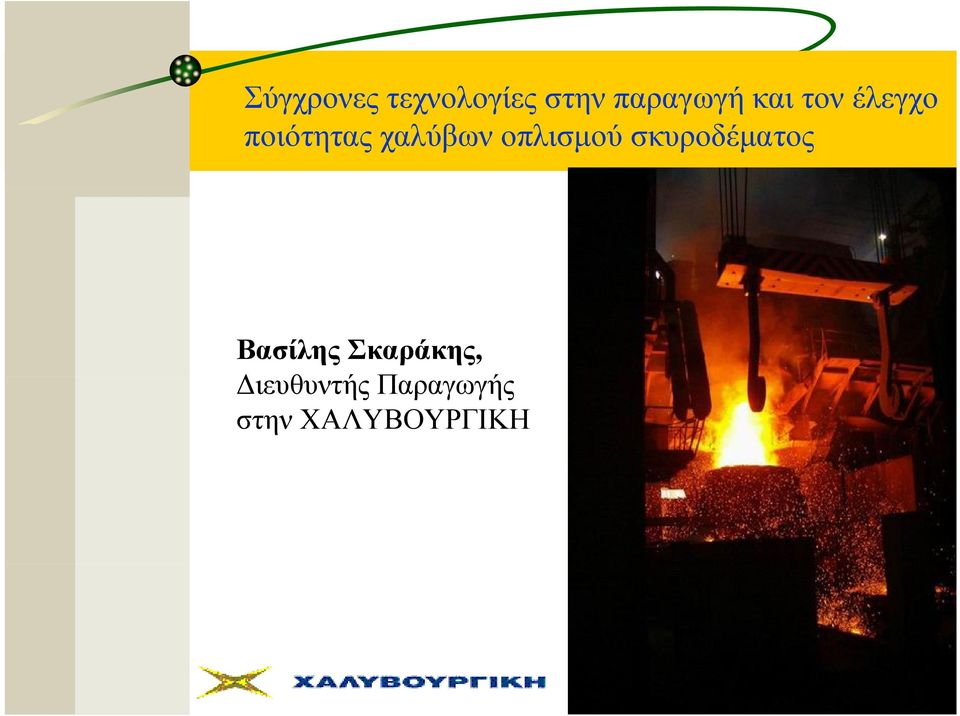

1 Σύγχρονες τεχνολογίες στην παραγωγή και τον έλεγχο ποιότητας χαλύβων οπλισμού σκυροδέματος Βασίλης Σκαράκης, Διευθυντής Παραγωγής στην ΧΑΛΥΒΟΥΡΓΙΚΗ

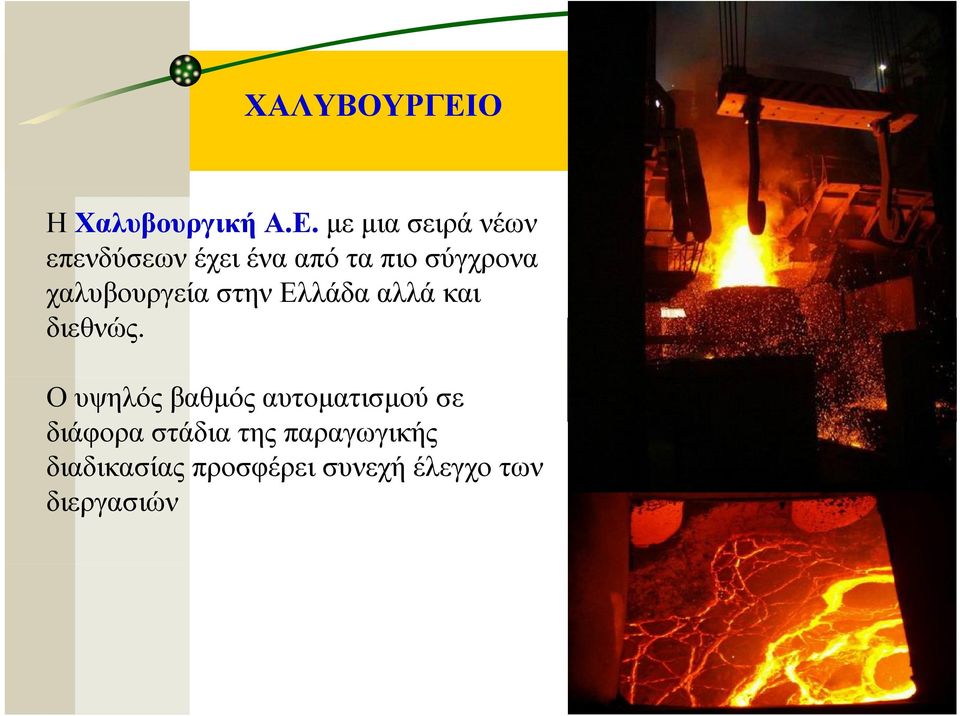

2 ΧΑΛΥΒΟΥΡΓΕΙΟ Η Χαλυβουργική Α.Ε. με μια σειρά νέων επενδύσεων έχει ένα από τα πιο σύγχρονα χαλυβουργεία στην Ελλάδα αλλά και διεθνώς. Ο υψηλός βαθμός αυτοματισμού σε διάφορα στάδια της παραγωγικής διαδικασίας προσφέρει συνεχή έλεγχο των διεργασιών

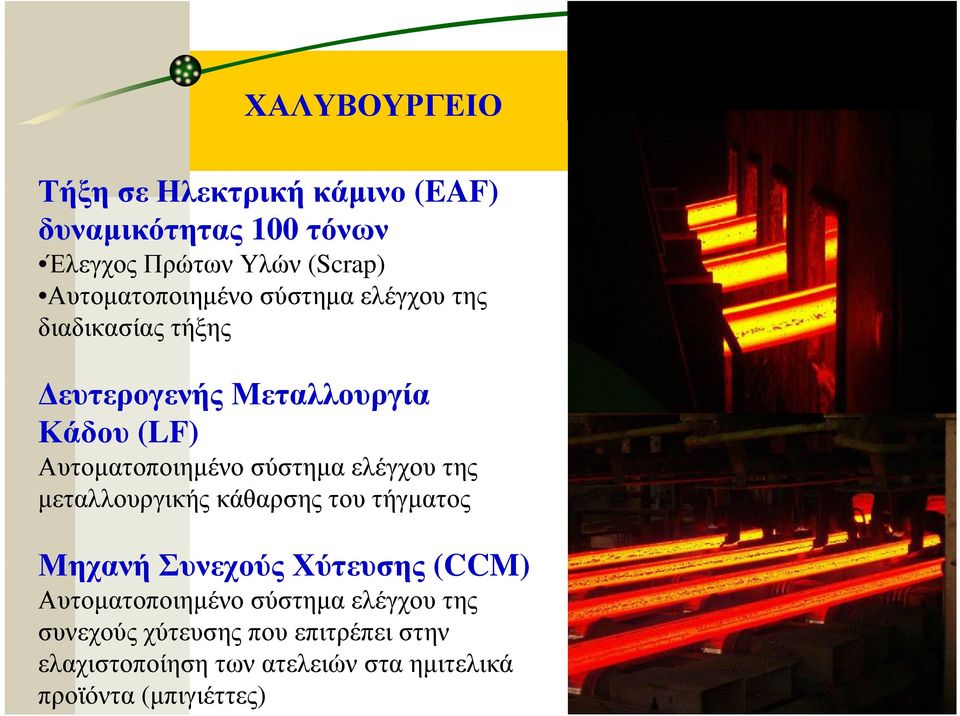

3 ΧΑΛΥΒΟΥΡΓΕΙΟ Τήξη σε Ηλεκτρική κάμινο (EAF) δυναμικότητας 100 τόνων Έλεγχος Πρώτων Υλών (Scrap) Αυτοματοποιημένο σύστημα ελέγχου της διαδικασίας τήξης Δευτερογενής Μεταλλουργία Κάδου (LF) Αυτοματοποιημένο σύστημα ελέγχου της μεταλλουργικής κάθαρσης του τήγματος Μηχανή Συνεχούς Χύτευσης (CCM) Αυτοματοποιημένο σύστημα ελέγχου της συνεχούς χύτευσης που επιτρέπει στην ελαχιστοποίηση των ατελειών στα ημιτελικά προϊόντα (μπιγιέττες)

Αυτοματοποιημένο σύστημα ελέγχου της μεταλλουργικής κάθαρσης του τήγματος Μηχανή Συνεχούς Χύτευσης (CCM)

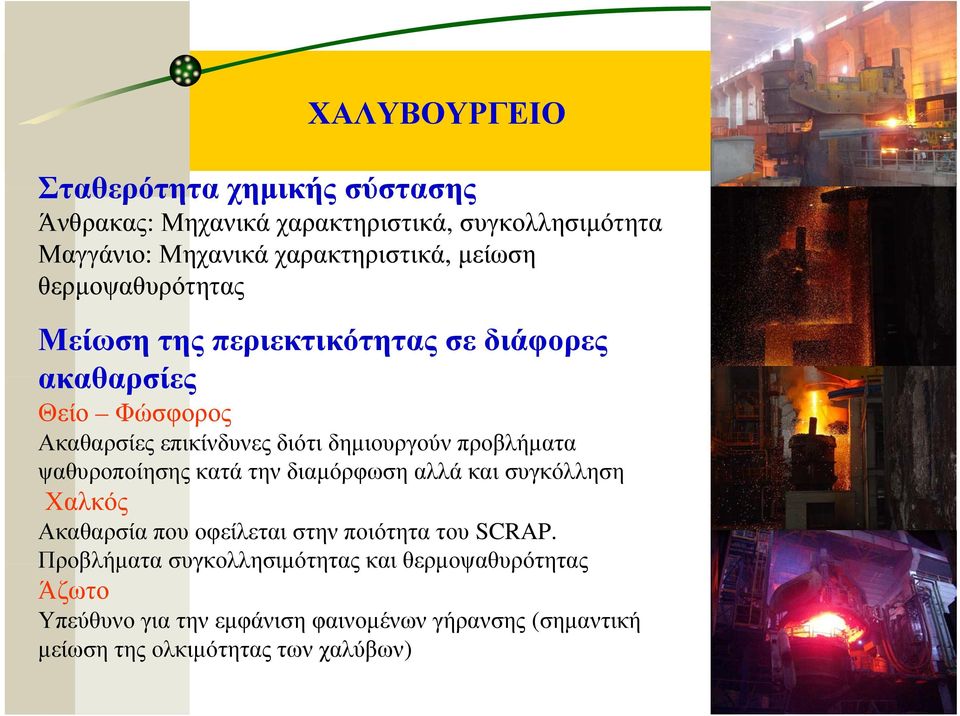

4 ΧΑΛΥΒΟΥΡΓΕΙΟ Σταθερότητα χημικής σύστασης Άνθρακας: Μηχανικά χαρακτηριστικά, συγκολλησιμότητα Μαγγάνιο: Μηχανικά χαρακτηριστικά, μείωση θερμοψαθυρότητας Μείωση της περιεκτικότητας σε διάφορες ακαθαρσίες Θείο Φώσφορος Ακαθαρσίες επικίνδυνες διότι δημιουργούν προβλήματα ψαθυροποίησης κατά την διαμόρφωση αλλά και συγκόλληση Χαλκός Ακαθαρσία που οφείλεται στην ποιότητα του SCRAP. Προβλήματα συγκολλησιμότητας και θερμοψαθυρότητας Άζωτο Υπεύθυνο για την εμφάνιση φαινομένων γήρανσης (σημαντική μείωση της ολκιμότητας των χαλύβων)

προβλήματα ψαθυροποίησης κατά την διαμόρφωση αλλά και συγκόλληση Χαλκός Ακαθαρσία που οφείλεται στην ποιότητα του SCRAP.

5 Προϊόντα Χάλυβες οπλισμού σκυροδέματος σε ράβδους σε διαμέτρους 8mm-40mm Χάλυβες οπλισμού σκυροδέματος σε ρόλους σε διαμέτρους 6mm-16mm Πλέγματα κολώνας (μανδύας) διαμέτρου σύρματος 8, 10 και 12mm και σχάρες διαμέτρου 8, 10 και 12mm Δομικά πλέγματα Κατηγορία B500C (ΕΛΟΤ 1421)

6mm-16mm Πλέγματα κολώνας (μανδύας) διαμέτρου σύρματος 8, 10 και

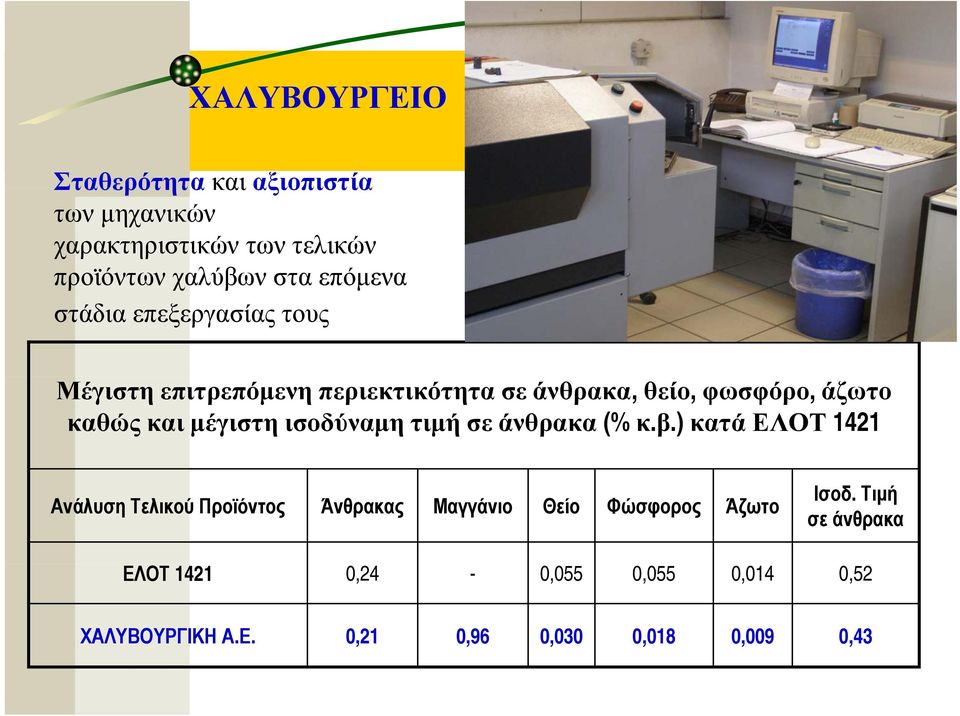

6 ΧΑΛΥΒΟΥΡΓΕΙΟ Σταθερότητα και αξιοπιστία των μηχανικών χαρακτηριστικών των τελικών προϊόντων χαλύβων στα επόμενα στάδια επεξεργασίας τους Μέγιστη επιτρεπόμενη περιεκτικότητα σε άνθρακα, θείο, φωσφόρο, άζωτο καθώς και μέγιστη ισοδύναμη τιμή σε άνθρακα (% κ.β.) κατά ΕΛΟΤ 1421 Ανάλυση Τελικού Προϊόντος Άνθρακας Μαγγάνιο Θείο Φώσφορος Άζωτο Ισοδ. Τιμή σε άνθρακα ΕΛΟΤ ,24-0,055 0,055 0,014 0,52 ΧΑΛΥΒΟΥΡΓΙΚΗ Α.Ε. 0,21 0,96 0,030 0,018 0,009 0,43

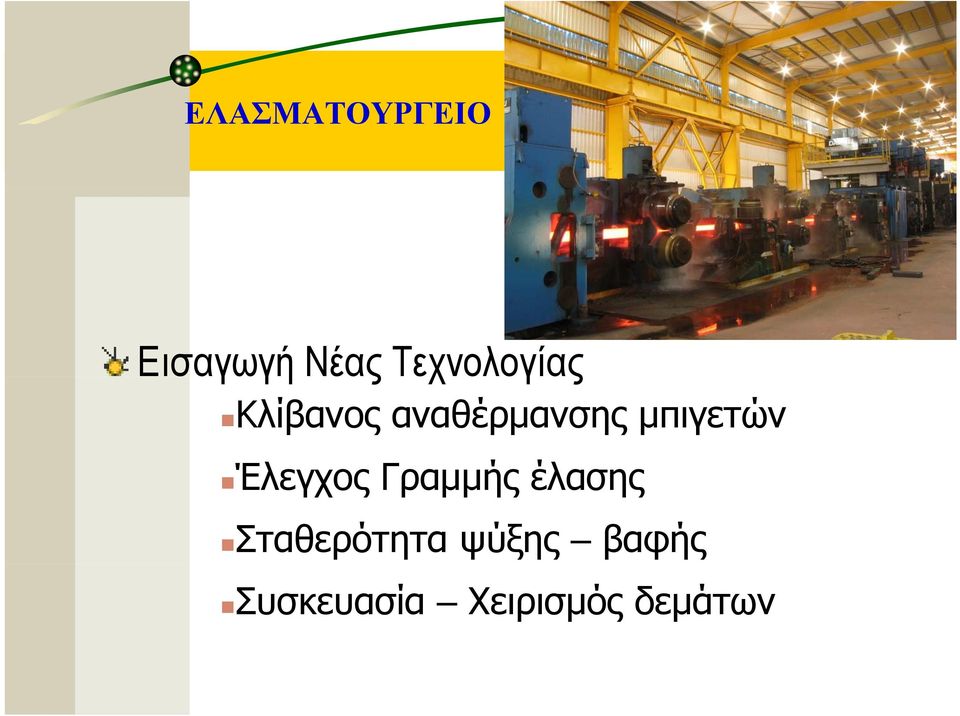

7 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Εισαγωγή Νέας Τεχνολογίας Κλίβανος αναθέρμανσης μπιγετών Έλεγχος Γραμμής έλασης Σταθερότητα ψύξης βαφής Συσκευασία Χειρισμός δεμάτων

8 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Κλίβανος Αναθέρμανσης Ελεγχόμενη θέρμανση μπιγιετών σε όλη τη μάζα τους και σε όλο το μήκος τους Η θέρμανση ελέγχεται από υπολογιστή Οι καυστήρες αντί για πλευρικούς είναι πλέον 84 στην οροφή με αποτέλεσμα καλλίτερη και προοδευτική θερμανση Η θέρμανση μπορεί να ρυθμίζεται ξεχωριστά σε 4 ζώνες Προθέρμανσης Θέρμανσης Ομοιομορφίας Νο1 και Νο2

πλευρικούς είναι πλέον 84 στην οροφή με αποτέλεσμα καλλίτερη και προοδευτική θερμανση Η

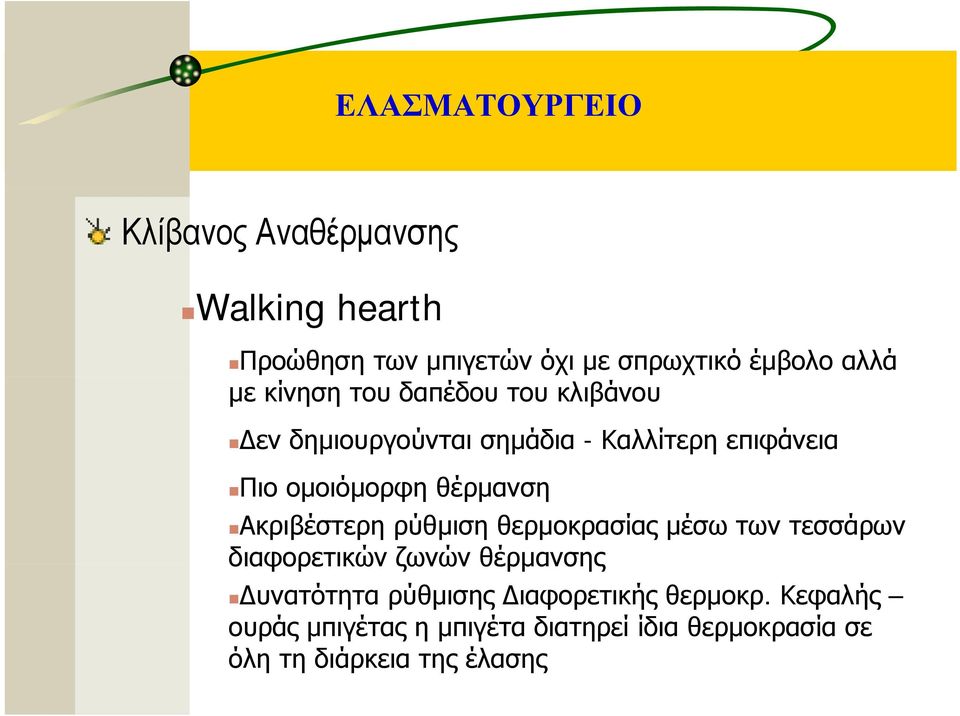

9 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Κλίβανος Αναθέρμανσης Walking hearth Προώθηση των μπιγετών όχι με σπρωχτικό έμβολο αλλά με κίνηση του δαπέδου του κλιβάνου Δεν δημιουργούνται σημάδια - Καλλίτερη επιφάνεια Πιο ομοιόμορφη θέρμανση Ακριβέστερη ρύθμιση θερμοκρασίας μέσω των τεσσάρων διαφορετικών ζωνών θέρμανσης Δυνατότητα ρύθμισης Διαφορετικής θερμοκρ. Κεφαλής ουράς μπιγέτας η μπιγέτα διατηρεί ίδια θερμοκρασία σε όλη τη διάρκεια της έλασης

Ακριβέστερη ρύθμιση θερμοκρασίας μέσω των τεσσάρων διαφορετικών ζωνών θέρμανσης Δυνατότητα ρύθμισης

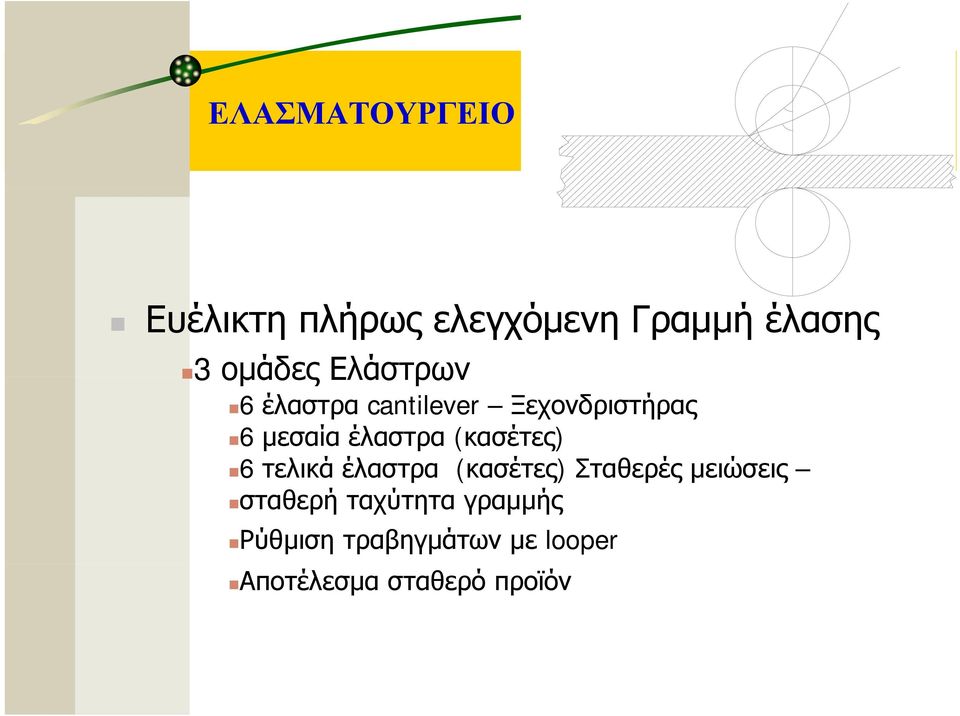

10 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Ευέλικτη πλήρως ελεγχόμενη Γραμμή έλασης 3 ομάδες Ελάστρων 6 έλαστρα cantilever Ξεχονδριστήρας 6 μεσαία έλαστρα (κασέτες) 6 τελικά έλαστρα (κασέτες) Σταθερές μειώσεις σταθερή ταχύτητα γραμμής Ρύθμιση τραβηγμάτων με looper Αποτέλεσμα σταθερό προϊόν

(κασέτες) 6 τελικά έλαστρα (κασέτες) Σταθερές μειώσεις σταθερή

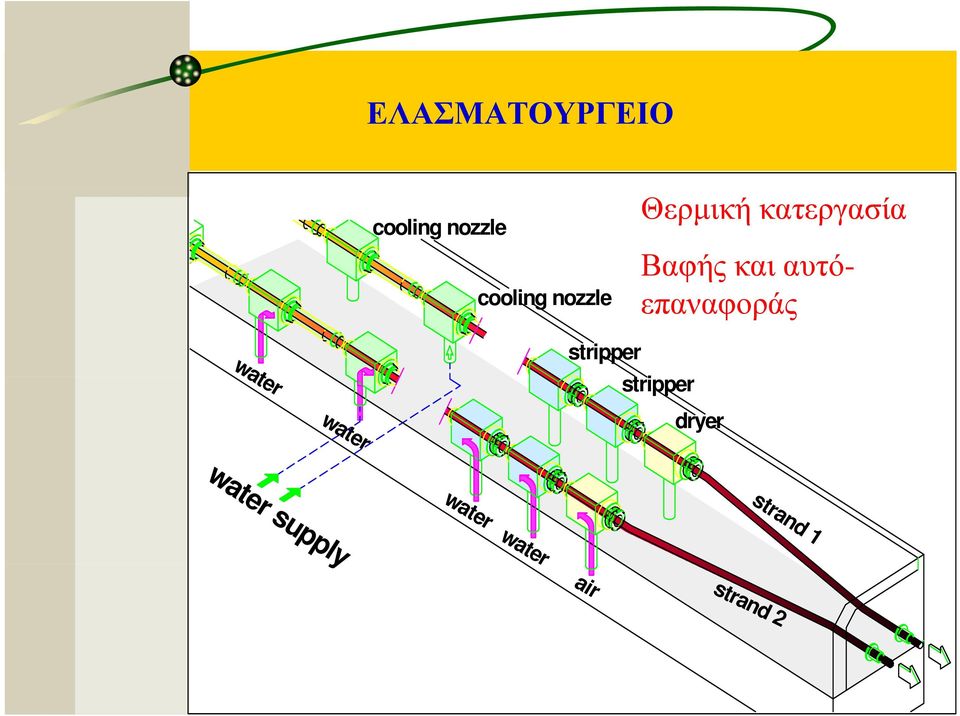

11 strand 2 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ cooling nozzle cooling nozzle Θερμική κατεργασία Βαφής και αυτόεπαναφοράς stripper stripper dryer water water water water air water supply strand 1

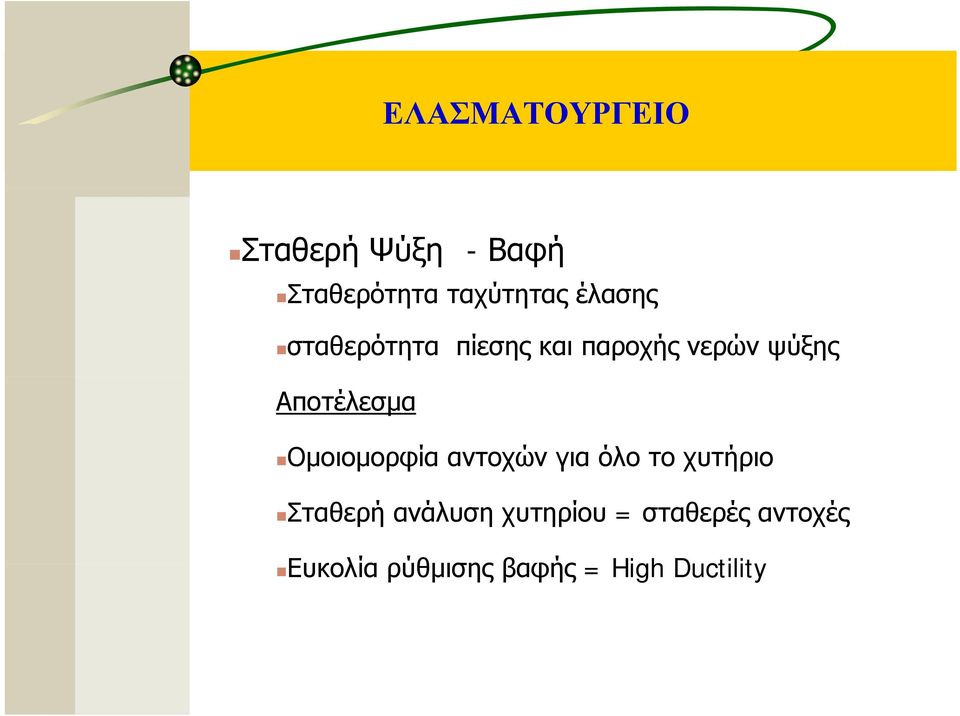

12 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Σταθερή Ψύξη - Βαφή Σταθερότητα ταχύτητας έλασης σταθερότητα πίεσης και παροχής νερών ψύξης Αποτέλεσμα Ομοιομορφία αντοχών για όλο το χυτήριο Σταθερή ανάλυση χυτηρίου = σταθερές αντοχές Ευκολία ρύθμισης βαφής = High Ductility

Αποτέλεσμα Ομοιομορφία αντοχών για όλο το χυτήριο Σταθερή

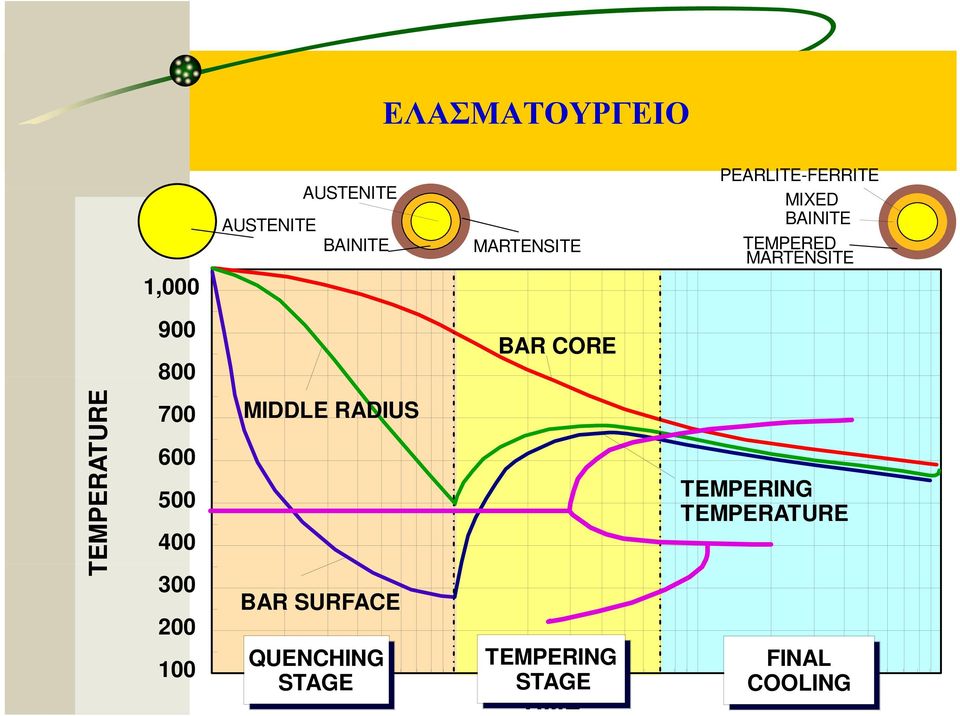

13 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ 1,000 AUSTENITE AUSTENITE BAINITE MARTENSITE PEARLITE-FERRITE MIXED BAINITE TEMPERED MARTENSITE BAR CORE TEMPERATURE MIDDLE RADIUS BAR SURFACE QUENCHING STAGE TEMPERING STAGE TIME TEMPERING TEMPERATURE FINAL COOLING

CORE TEMPERATURE 700 600 500 400 300 200 100 MIDDLE RADIUS BAR

14 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Χάραξη νευρώσεων με σύστημα CBS (CHAMFERED) Αποτέλεσμα = βελτιωμένη συμπεριφορά χάλυβα σε κόπωση Απόλυτη συμμόρφωση με προδιαγραφές Προτύπου ΕΛΟΤ 1421(απαίτηση για καμπύλη συναρμογής μεταξύ των πλαγίων νευρώσεων και του κορμού της ράβδου)

συμμόρφωση με προδιαγραφές Προτύπου ΕΛΟΤ 1421(απαίτηση για

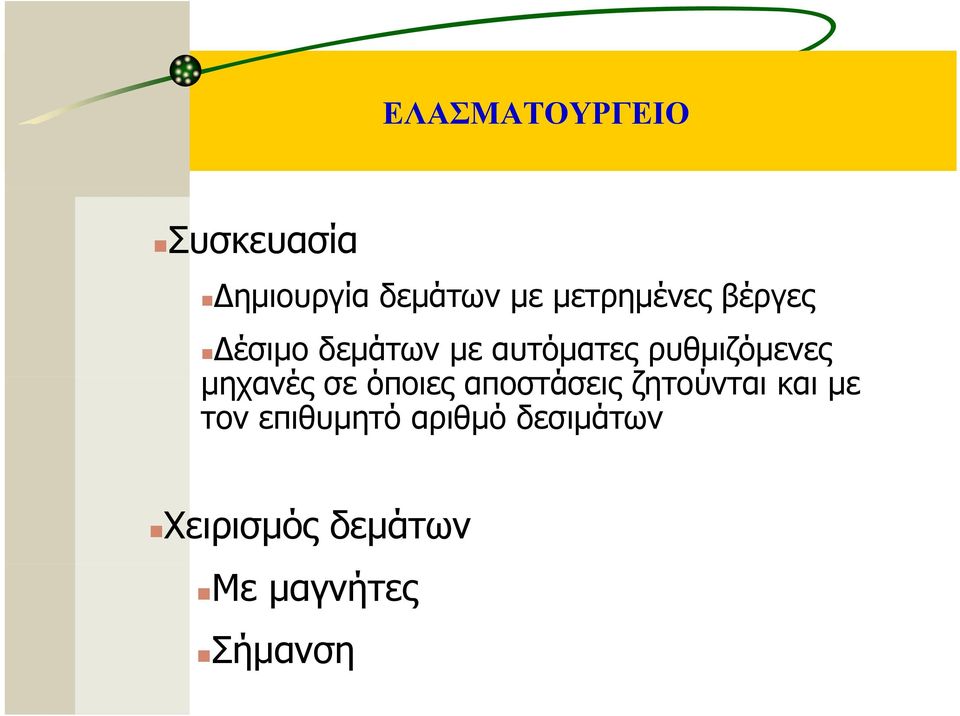

15 ΕΛΑΣΜΑΤΟΥΡΓΕΙΟ Συσκευασία Δημιουργία δεμάτων με μετρημένες βέργες Δέσιμο δεμάτων με αυτόματες ρυθμιζόμενες μηχανές σε όποιες αποστάσεις ζητούνται και με τον επιθυμητό αριθμό δεσιμάτων Χειρισμός δεμάτων Με μαγνήτες Σήμανση

ρυθμιζόμενες μηχανές σε όποιες αποστάσεις ζητούνται και

16 Διαρκής βελτίωση της ποιότητας Πιστοποίηση ΕΛΟΤ ΕΝ ISO 9001:2000 Πιστοποίηση ΕΛΟΤ ΕΝ ISO 14001:2004 Εργαστηριακοί έλεγχοι ποιότητας Έλεγχοι ανά παρτίδα Έλεγχος μακροχρόνιου επιπέδου ποιότητας Οπτικοί έλεγχοι ποιότητας Χαλυβουργείο (μπιγιέττες) Ελασματουργείο (παραγωγή) Δημιουργία δεμάτων

Έλεγχοι ανά παρτίδα Έλεγχος μακροχρόνιου επιπέδου ποιότητας Οπτικοί

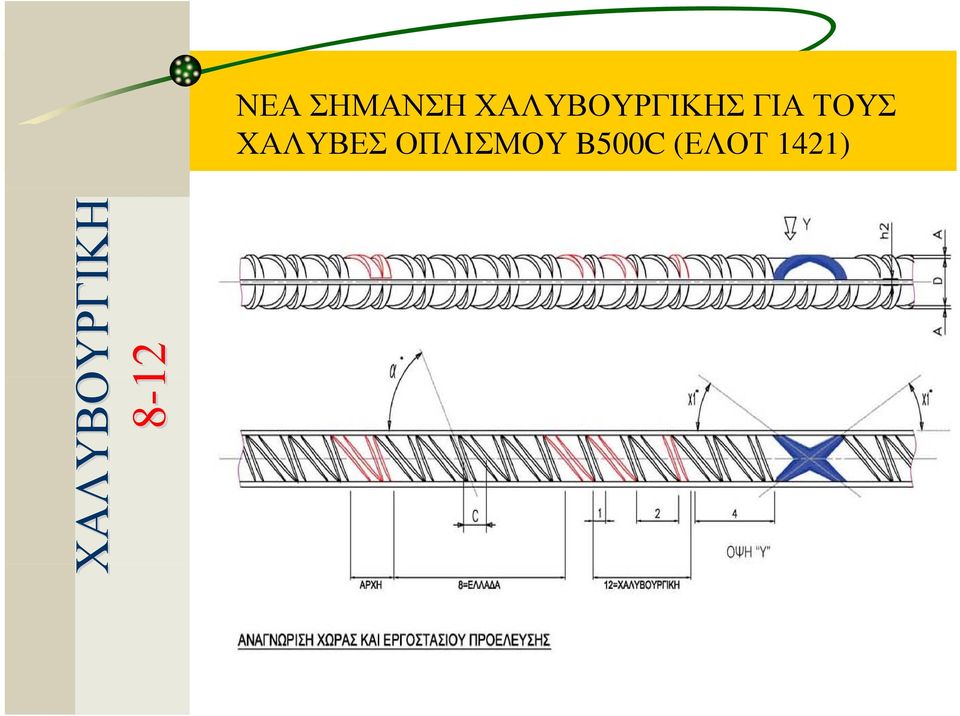

17 ΝΕΑ ΣΗΜΑΝΣΗ ΧΑΛΥΒΟΥΡΓΙΚΗΣ ΓΙΑ ΤΟΥΣ ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ B500C (ΕΛΟΤ 1421) ΧΑΛΥΒΟΥΡΓΙΚΗ 8-12
