1 بررسی کيفيت توان در قسمتی از شبکه توزيع شيراز ا قايان : سيد مرتضی موسوی نژاد- محمود سيوف جهرمی شرکت توزيع نيروی برق شيراز ايران مقدمه: شبكه هاي قدرت شبكه هاي وسيعي هستند كه به دلايل گوناگون همواره احتمال بروز اغتشاش در ا نها وجود دارد. از طرف ديگر مصرف كنندگان انرژي الكتريكي در محدودة خاصي از كيفيت نيروي برق قادر به عملكرد مناسب هستند. براي ارزيابي كيفيت نيروي برق و انجام تدابيري جهت بهبود ا ن لازم است تا شناخت كافي از اغتشاشاتي كه موجب كاهش كيفيت نيروي برق مي شود وجود داشته باشد. براي اين منظور اغتشاشات به گروههاي مختلف كه هر كدام داراي ويژگيهاي خاص خود هستند طبقه بندي مي شوند و براي هر يك از ا نها طبق استاندارد محدوديت هايي وضع مي شود. اين محدوديت ها در جهت نگاهداشتن كيفيت نيروي برق در حد قابل قبول براي مصرف كنندگان ميباشد. براي حفظ اين محدوديتها نظارت پيوسته بر نيروي برق بايد صورت گيرد. در نتيجة اين نظارت اغتشاشات نقايص و مشكلات نيروي برق تشخيص داده شده و راه براي بهبود كيفيت نيروي برق باز مي شود. مشترکين روی شبکه های توزيع همواره تحت تاثير تغييرات دامنه ولتاژ از قبيل افت کوتاه وبلند مدت. افزايش کوتاه وبلند مدت. فليکر. نوسان و قطعی بوده اند در گزارش ساليانه شرکت توزيع نيروی برق شيراز بيشترين درصد مشکلات روی شبکه مربوط به افت ولتاژ در شبکه های طولانی پر بار است لذا اولين موضوع سرويس و نگهداری تاسيسات که بسيار در ايجاد کيفيت توان موثر بوده و موجب بالا بردن شاخصهای قابليت اطمينان گرديد مدنظر قرار گرفته است سپس موضوع افت ولتاژ در چندين فيدر فشار متوسط مد نظر قرار گرفت که به صورت عملی روی ا نها فعاليت و محاسبات انجام شده است که از جمله فيدر فشار متوسط 404 از ايستگاه تبديل انرژي داريون می باشد سپس تعادل بار و رکورد گيری وتنظيم بار ترانس و اصلاح سيستم زمين و نتايج حاصله و و در پايان اطلاعات جمع ا وری شده از هارمونيکها مورد بررسی و ارزيابی قرار گرفته است. - سرويس و تعمير و نگهداري تجهيزات اولين فعاليت مهمی که قبل از ايجاد کيفيت توان ميبايست انجام شود بازديد و سرويس ونگهداری است بازديد و سرويس خطوط وپستها که شامل رفع عيوب موجود روی تجهيزات و تميز کردن سطح ا نها و هرس درختان وحفاظت در مقابل صاعقه و اصلاح شبکه است ميتواند در پايداری شبکه و کيفيت توان تاثير بسزايی

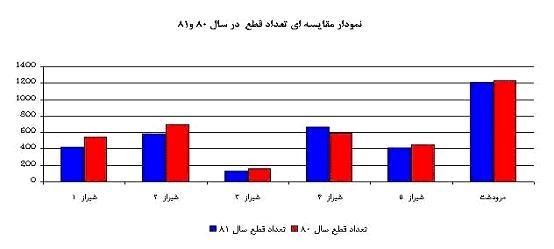

2 ايفا کند صحت اين موضوع در مقايسه تعداد خاموشيها و ميزان انرژی توزيع نشده در سالهای 80 و 8 ) قبل و بعد از سرويس تجهيزات) در نمودارهای ذيل نشان داده شده است بازديد و سرويس ونگهداری : بازديد به منظور پيش بينی و شناسايی عيوب و سرويس جهت رفع ا نها و نگهداری جهت تداوم سرويس و جلوگيری از بروز عيب قبل از حادثه هرس كردن درخت ها: با اجرای درخت بری از وقوع خطا در سيستم افت ولتاژ در شبکه و بعضا قطع فيدر جلوگيری مي شود شستشوي مقره ها: درنواحي ساحلي و بياباني و ا لوده شستشوي مقره ها بايد انجام شود اين عمل از نشت جريان جرقه سطحی و در نهايت از سوختن مقره و قطع خط وتلفات انرژی جلوگيری مي کند شکل شماره - شکل شماره - - تغييرات ولتاژي شامل: افت ولتاژ به كاهش %0 در مقدار موثر ولتاژ در فركانس نامي و بيشتر از دقيقه گفته ميشود. كمبود ولتاژ عبارتند از كاهش در ولتاژ مو ثر به اندازه /0 تا 0 9/ پريونيت در فركانس نامي كه براي مدت زمان از 0 5/ سيكل تا يك دقيقه ادامه يابد افزايش ولتاژ بصورت يك افزايش در مقدار موثر ولتاژ بين / تا /8 پريونيت در فركانس نامي براي مدت زمان از 0/5 سيكل تا يك دقيقه تعريف ميشوند. قطعي موقعي اتفاق ميافتد كه ولتاژ تغذيه يا جريان بار به مقدار كمتر از / 0 پريونيت براي مدت كمتر از يك دقيقه كاهش يابد. اين موضوع در فصل بعد بطور کامل مورد بررسی قرار خواهد گرفت. -- افت ولتاژ بلند مدت بر اساس گزارش هاي دريافت شده در مورد بد كار كردن و گرم شدن موتورهاي پمپ ا ب و بعضا سوختن انها در فيدر 404 ايستگاه داريون و خاموش شدن, بدكاركردن, از مدار خارج شدن واحدهاي صنعتي و روشن نشدن لامپهاي فلورسنت درمصارف خانگي و تجاري در فيدر 8 ايستگاه توربين و فيدر 4 ايستگاه دشت از محلهاي فوق بازديد و اندازه گيريهاي لازم به عمل ا مد كليه خطوط فوق مخصوصا در انتهاي خط با كاهش ولتاژ روبرو بودند با بررسي انجام شده و اطلاعات جمع ا وري شده كه شامل اندازه گيري همزمان جريان و ولتاژ در نقاط مختلف (محل ها در ابتدا چند نقطه در وسط خصوصا روي نقاط مصرف انتهاي فيدرها در روزها و ساعات مختلف ميباشد ( پروفيل ولتاژ محاسبه و ترسيم شد همچنين از اطلاعات ديگر كه شامل بار مصرفي اكتيو و راكتيو وفواصل انها استفاده و با بكارگيري نرم افزار Cyme اطلاعات تجزيه و تحليل گرديد حاصل شامل پخش بار در شبكه و مقدار افت ولتاژ در نقاط مختلف شبكه مشخص شدو محل هاي بهينه جهت نصب - نرم افزار Cyme از نرم افزاهاي كروه فني مهندسي ميباشد كه قابليت هاي زيادي در مطالعات و محاسبات مهندسي برق درسطوح طراحي و بهره برداري و بهينه سازي شبكه را دارا ميباشد

3 خازن و همچنين مقدار خازن مورد نياز تعيين گرديد خازنهاي مورد محاسبه در نرم افزار در محل هاي تعيين شده مجددا در نرم افزار منظور و شبيه سازي مجددا انجام شد نتايج بدست ا مده سطح ولتاژ شبكه در نقاط مختلف را تا حد مورد قبول بهبود داده بود حال نياز بود كه اقدام اصلاحي روي شبكه انجام پذيرد لذا خازنهاي مورد نياز تهيه و در محل مناسب نصب شد مجددا اندازه گيري ولتاژ در نقاط قبلي انجام شد نتايج حاصله با مقادير محاسبه شده تقريبا برابري داشت تمامي اطلاعات جمع ا وري شده و نتايج محاسبات خروجي از نرم افزار فوق و پروفيلهاي مربوطه و دياگرام مسير خطوط فوق در پيوست امده است در اين مرحله موارد زير به اجرا گذاشته شد - ركورد گيري و مطالعه روي بار هاي موجود - مطالعه و بررسي جامع روي شبكه - طراحي احداث شبكه جديد جهت تعديل بار روي خطوط - احداث شبكه جهت ارتباط با خطوط ديگر در منطقه - تغيير ارايش وجابجايي بار شکل 3 -نقشه شبکه 404 داريون -- عدم تعادل ولتاژ عوامل اصلي عدم تعادل ولتاژ در يك سيستم سه فاز ناشي از وجود بارهاي تك فاز نامتعادل است و همچنين بدكاركردن بانك خازني مثلا سوختن فيوز يك فاز بانك خازني سه فاز است در شبكه هاي توزيع عدم تعادل ولتاژ در بين فازها امري عمومي است در اينجا سعي شده است كه در حد امكان اين معضل روي شبكه مورد نظر رفع و نتاي ج ا ن ثبت شودبراي اين منظور تعداد 0 دستگاه پست توزيع زميني در نظر گرفته شد عمليات رگودگيري روي هر پست و هر فيدر انجام شد و پس از ركوردگيري اقدام به تعادل و تنظيم بار در 3 شبكه گرديد و مجددا ركوردگيري انجام و مجددا تنظيم بار انجام شد معمولا اين كار تا رسيدن جريان هر فاز يك خط به يك مقدار تقريبا مساوي بين فازها ادامه دارد حدودا سه ماه بعد مجددا از پستهاي فوق ركودگيري بعمل امد اقدامات انجام شده عبارتند از: - ركوردگيري از پستها - تنظيم بار در شبكه - اندازه گيري مقاومت زمين در پست توزيع در محل هايی که نياز به اصلاح بود اقدام گرديد قابل ذکر است که علت بسياری از افت ولتاژها در شبکه توزيع ناشی از بالا بودن مقاومت زمين درمحل های اتصال زمين سيستم می باشد - با توجه به بار راكتيو شبكه توزيع تعدادي خازن فشارضعيف در محلهای مناسب نصب شد 3 - اصطلاح ركوردگيري به عملياتي زمين و جريان و ولتاژ و نول هر فازها شامل جمع ا وري اطلاعات فني مربوط به تجهيزات موجود و اندازه گيري مقاومت فيدر خروجي و ورودي به پست توزيع اطلاق ميگردد 3- اصطلاح تنظيم بار در شبكه به جابجايي و تغيير فاز و مسير تغذيه مصرف كنندگان به منظور يكسان كردن بارها روي هر فاز كه حاصل ان تعادل ولتاژ شبكه است گفته مي شود

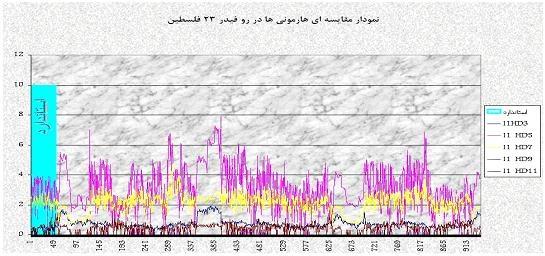

4 4 3- هارمونيکها تغييرات شکل موج باعث ايجاد مساي ل خاصي در شبكه هاي قدرت مي شوند از جمله اين مساي ل ميتوان به عملكرد نامناسب تجهيزات و نيز كاهش عمر و پايين ا مدن راندمان دستگاهها اشاره نمود در چنين حالتي مطالعة انها و اراي ه يك سري قواعد و مقررات اجتناب ناپذير خواهد بود واحدهاي توزيع كننده برق بايد تمهيداتي را اراي ه نمايند تا از ا سيب به تجهيزات مصرف كنندگان اعم از خانگي و تجاری و صنعتي جلوگيري شود از طرف ديگر تجهيزات مصرف كنندگان که خود توليد کننده هارمونيک هستند بايد اعوجاجات توليد شده توسط تجهيزات خود را محدود نمايند. فر ض بر اين است كه موج ولتاژ سينوسي توليد شده در مراكز توليد انرژي الكتريكي بدون اعوجاج است در اغلب مواقع اعوجاج ولتاژ در سيستم هاي انتقال كمتر از درصد است بهرحال هرچه به سمت مصرف كننده نزديكتر مي شويم ميزان اعوجاج بيشتر ميگردد از سوي ديگر در بعضي بارها موج جريان كاملا از حالت سينوسي خارج شده و داراي اعوجاج زيادي مي گردد مطالعه و بررسي هارمونيك ها در سيستم هاي صنعتي قدرت نياز به اطلاعات اندازه گيري شده دارد و براي محاسبه مقدارهاي تقريبي و تخميني هارمونيك ها در روي پلاك مشخصه دستگاهها ميتوان استفاده كرد. اما نياز به اطلاعات بيشتر و شرايط كار هم مي باشد لذا ميبايست تجهيزات لازم جهت اندازه گيری تهيه و روی شبکه نصب گردد -3 -بررسي هارمونيکها روي شبكه جهت بررسي روي شبكه هاي توزيع اقدام به تهيه و نصب 6 دستگاه هارمونيك اناليزر 7330 ION گرديد پس از اتصال دستكاه به شبکه مورد نظر پارامترهاي مورد لزوم را از خطوط ورودي و خروجي را جمع ا وري مينمايد (ضمنا دستگاه قابليت اجرای فرمان هاي كنترلي از دور از قبيل قطع يا وصل كليدها نيز دارد) سپس اطلاعات بوسيله وسايل ارتباطي به رايانه مورد نظر منتقل و نرم افزار مربوطه عمليات پردازش اطلاعات دريافتي از دستگاه فوق و محاسبه و رسم نمودار در كامپيوتر را اجرا مينمايد با توجه به محدود بودن دستگاه هاي دريافت اطلاعات, محلهايي به شرح زير انتخاب شد و نصب گرديد پنچ دستگاه درايستگاه فلسطين - سه دستگاه در پست توزيع تالار حافظ هشت دستگاه در پستهای بيمارستان علي اصغر- مجموع تجاري شهر شب - مجموعه مسكوني معالي ا باد - مجموعه مسكوني گاندي- مسجد الزهرا- كارخانه چيني سروش - باغ در جاده سپيدان - سه دستگاه منصوبه در پست توزيع تالار حافظ به منظور دريافت اطلاعات وهمچنين كنترل از راه دور قطع و وصل خطوط انجام شده است روشهای جمع ا وری اطلاعات از دستگاه فوق هم اکنون به دو روش انجام می شود. روش اول ارسال ودريافت اطلاعات بوسيله مودم است که هم اکنون برای پنچ دستگاه ION-7330 منصوبه درروی پنچ فيدر فشار متوسط ايستگاه فلسطين و 3 دستگاه در پست توزيع تالارحافظ اجرا شده است در اين روش اطلاعات در دستگاه فوق الذكر از اناگوك به ديجيتال تبديل شده و به وسيله مودم جهت گيرنده مرکزی ارسال مي گردد و از گيرنده مرکزی اطلاعات دريافت شده به کامپيوتر مربوطه جهت پردازش ارسال می گردد روش دوم دريافت مستقيم اطلاعات از دستگاه فوق در محل نصب بوسيله کامپيوتر پرتابل است از اين روش هم اکنون برای جمع ا وری اطلاعات 5 دستگاه فوق كه بعدا خريداري شد و در پستهاي توزيع سطح شهر استفاده می شود در اين روش پس از اتصال رايانه سيار به دستگاه فوق الذکر و تخليه اطلاعات در همان رايانه پردازش انجام شده و يا به بعدا پس از مراجعه به شركت اطلاعات به کامپيوتر مرکزی منتقل ميشود اطلاعات پردازش شده شامل جريان ها و ولتاژهايي سه فاز- عدم تعادل فازها توان اكتيو و راكتيو هارمونيك ها - THD هارمونيك هاي جريان و ولتاژ - مقدار cos Φ در هر فاز فركانس ميباشد همانطوري كه از نمودارهاي ضميمه مشخص است بيشترين هارمونيك از سمت مشتركين توليد شده خازن در

5 پست بيمارستان نمازي باعث شده است هارمونيکهای سوم و نهم افزايش هارمونيکهای 5 و 7 تقريبا ثابت بماند دستگاه هاي هارمونيك زا در بيمارستان مقدار درصد خيلي كمتر از محل هاي تجاري هارمونيك توليد كند و از حد استاندارد کمتر و در محدوده مجاز قرار دارد در محلهای تجاری مثل پاساژ شهر شب هامونيکهای 5 و 3 زياد است ولی از حد مجاز بيشتر نمی باشددر صورت لزوم نياز به چندين فيلتر بايد بررسي شود در ذيل روش محاسبه توضيح داده شده است در اين حالت ولتاژ واقعي و ولتاژ نامي برابر هستند بنابراين جريان فركانس مو لفة اصلي بانك خازني بصورت زير است: امپدانس تك فاز معادل بانك خازني برابر است با امپدانس راكتور فيلتر با استفاده از رابطة زير بدست مي ا يد KV K var = K var( ) KV () K var واقعي خازن همان K var نامي مي باشد I FL K I FLcap = var 3KV ( KV ) X CY = M var X X C R = n V = bus 3 ( X c + X R ) () (4) (3) اضافه كردن راكتور در فيلتر جريان مو لفه اصلي را تغيير مي دهد (5) بدليل اينكه فيلتر جريان مو لفه اصلي بيشتري را نسبت به وقتي كه فقط خازن در مدار باشد مي كشد K var K var = 3V bus I FL جبران ساز بيشتر از مقدار نامي خازن مي شود و که از رابطة زير بدست مي ا يد: (6) مقادير بدست ا مده را ميبايست با مقادير در جدول مقايسه نمود مشخصة راكتور فيلتر بايد مقادير جريان مو لفه هاي اصلي و هارمونيكي را شامل شود جريان هارمونيكي را بايد با سطح فرضي قابل قبولي از اعوجاج ناشي از منابع ديگر تعيين نمود در اين حالت فرض مي شود كه اعوجاج ولتاژ يك درصد باشدمشخصة تنظيم فيلتر را مي توان با ضريب كيفيتQ توضيح داد ضريب كيفيت در حقيقت وسيلة اندازه گيري تيزي تنظيم بوده و براي فيلتر سري مقاومتي بدين صورت تعريف ميشود: كه: nx Q= L R (7) : R مقاومت سري در فيلتر : n مرتبه هارمونيك : X L راكتانس راكتور فيلتر در فركانس اصلي مي باشد با توجه به نمودار های زير و با در نظر گرفتن جدول حدود استاندارد زير محاسبه يک فيلتر ساده بر اساس روابط فوق می توان را براحتی انجام داد جدول -حدود مجاز هارمونيک در شبکه توزيع 0 و 0/4 کيلو ولت بر اساس استاندارد ايران THD درصد ماکزيمم جريان بدون هارمونيک به جريان اتصال کوتاه محل تغذيهR ماکزيمم اعوجاج جريان مجازهرمشترک به درصدنسبت به ماکزيمم جريان بدون هارمونيک مشترک n < فرد زوج اعوجاج تکی جريان هر هارمونيکمرتبه n n 35 3 n<35 7 n<3 n<7 زوج فرد زوج فرد زوج فرد زوج فرد / 0/ 0/ 0/ 0/3 0/3 0/5 0/7 /4 0/ 0/3 0/4 0/5 0/6 0/6 /5 /5 0/4 0/6 / /5 /5 / /5 0/9 / /4 /7 3 3/5 4/5 5/5 7 /7 /5 3 3/ R >5 5 R > R > R >0. R نتايج بررسی های انجام شده شناسايی شبکه و مسير ا ن و تجهيزات منصوبه روی شبکه و مصرف کنندگان و مشترکين و تجهيزات ا نها اولين قدم الزامی برای ايجاد سيستم کيفيت است با بازديد و سرويس و تعميرات پيشگيرانه بسياری از مشکلات سيستم کيفيت توان را می تواند بر طرف کرد 5

6 -4- اقدامات و نتايج حاصله از کنترل ولتاژ انجام شده عبارتند از: الف اقدامات: -ركوردگيري از پستها و تنظيم بار در شبكه انجام شد و در مواردی که نياز به انجام اصلاحات بود اقدام و ركوردگيري مجدد جهت حصول اطمينان گرديد - مقاومت زمين در پست توزيع اندازه گيري شد و اصلاحات مورد نيازانجام گرديد قابل ذکر است که بسياری از افت ولتاژها در شبکه توزيع ناشی از بالا بودن مقاومت اتصال زمين سيستم بود - با توجه به بار راكتيو موجود در شبكه توزيع و دستورالعمل تعيين محل و مقدار و نحوه نصب خازن فشار ضعيف تعدادي خازن در شبكه نصب شد ب- نتايج بدست امده - رفع افت ولتاژ منطقه وكاهش تلفات و كاهش بار خطوط و امكان بارگيري مجدد در بعضي از خطوط - كاهش تلفات اكتيو و راکتيو و اصلاح ضريب قدرت در اثر نصب خازن و كاهش تلفات بار ناشي از تغيير ا رايش خطوط - انجام محاسبات پخش بار و اتصال كوتاه و به تبع شناخت هر چه بيشتر شبكه - در شبكه هاي توزيع عدم تعادل ولتاژ در بين فازها امري عمومي است. پيشنهادات - عدم تعادل بار دربين فازها تا %50 معمولي است و روي مصارف خانگي تاثير چنداني ندارد ولی به هر حال تنظيم وتعادل بار روی شبکه حداقل سالی دو مرتبه الزامی به نظر ميرسد. - افت ولتاژ بلند مدت در شبكه فشار ضعيف تا حتي %0 معمولي است پس ميبايست در استانداردهای ساخت لوازم خانگی تجديد نظر شده و سازندگان لوازم خانگی اين استاندارد ها را رعايت کنند - در زمان راه اندازي موتورهای برقی افت ولتاژ تا حدود %50 ميرسد که اين موضوع با نصب خازن روی موتورها تا حدودی قابل اصلاح است. - تعادل بار و ولتاژ انجام شده در واحدهايي كه بصورت مجتمع بودند در اندازه گيري بعدي تغيير چنداني نداشت. - مقادير خارج از استاندارد مقاومت زمين در شبکه های طولانی فشار ضعيف باعث ايجاد ولتاژ در سيم نول شده و اين عامل بسياری از افت ولتاژها می باشد که پيشنهاد ميگردد سطح مقطع سيم نول در کليه شبکه های فشار ضعيف با سيم فازها برابر باشد. --4 نتايج بررسی هارمونيکها و پيشنهادات - اغتشاشات هارمونيكي درمصارف خانگي ها و تجاری از حد مجاز بعضي مواقع بيشتر بود. اين را بايد شركتهاي توليد وسايل در نظر بگيرند. - اغتشاشات هارمونيكي در بيمارستانها ازحد مجاز بعضي مواقع بيشتر بودولی مجموعا کنترل شده ميباشد - وسايل خانگي و صنعتي هارمونيك زا اغتشاشات هارمونيكي خصوصا 5 و 7 و مضاربانها را در شبكه ايجاد مي كند كه بعضا از حد مجاز بيشتر است اين را بايد شركتهاي توليد وسايل در نظر بگيرند.. 6

7 - طراحی فيلتر هارمونيکی برای مصارف کارگاهی و صنعتی موجود ضروری بنظر می رسد پيشنهادات جهت ساير موارد - برخورد صاعقه به ساختمان ميتواند باعث ايجاد حالت گذرا در سيستم توزيع ) سيم كشي ( ساختمان شود لذا بايد در بالاي ساختمانهای بلند از سيستم حفاظتي ) برقگير ( استفاده گردد - جهت حفاظت جان افراد و تجهيزات وتاسيسات در از سيستم زمين ميبايست استفاده گردد - استفاده از برقگير فشار ضعيف در تابلوي برق ورودي ميتواند از ورود نوسانات و امواج ضربه و گذرا به داخل سيم کشی ساختمان و تجهيزات برقی جلوگيري نمايد طراحي شبكه زمين بايد طوري باشد كه اهداف زير را بر ا ورده سازد : - با عملكرد جريان بار تحت شرايط نرمال جرياني در سيستم زمين جاري نشود. - كليه نقاط شبكه زمين تا حد امكان هم پتانسيل باشند. - كليه بدنه هاي فلزي تجهيزات و تابلو ها به سيستم زمين هم پتانسيل متصل باشند. - براي هر زير سيستم يك اتصال زمين وجود داشته باشد. - مسير زمين بايد پيوسته و احتمال قطع ا ن نباشد و ظرفيت هدايت جريان خطا را داشته باشد. - امپدانس ا ن به حد كافي كوچك باشد - اندازه مقطع سيم زمين (سيم زرد سبز) بايد با هادي فاز برابر باشد - ولتاژ نقطه نوترال بايد در محدوده ميلي ولت باشد (در شرايط عادي عملكرد) 4-4- پيشنهاداتی جهت ساخت وخريد تجهيزات برقی - سازنده هاي تجهيزات بايد مشخصات فني و منحني هاي كار دستگاه در ولتاژهاي مختلف را در دسترس مشتريان خود قرارداده به نحوي كه مصرف كننده بتواند روي تجهيزات خريداري شده تصميم گيري نمايد. - طراحان سيستمهاي صنعتي دستورالعملي را تدوين كنند كه در ا ن اهميت نحوه كار دستگاهها تعيين شده باشد وخريدار در زمان خريد تجهيز از قابليت های دستگاه مطلع وبراحتی تصميم گيری نمايد - استاندارد جديد توليد تجهيزات براساس وضعيت موجود تهيه و به شرکت های سازنده تجهيزات جهت درنظر گرفتن در خط توليد اعلام گردد پيشنهادات در رابطه با حالت گذراي ناشي از كليدزني خازن ها زمان وصل خازن - حالت گذراي ناشي از كليد زني خازني بسيار معمول بوده و معمولا ا سيبي به تجهيزات نميرساند بهرحال زمان وقوع عمل كليدزني ميتواند براي بعضي از بارهاي حساس نامطلوب باشد می توان كليدزني خازن ها بصورت پله ای و يا قبل از نياز به خازن انجام داد - قرار دادن مقاومت در مسير كليد خازني- قرار دادن مقاومت مي تواند حالت گذراي ناشي از كليد زني را به طور قابل ملاحظه اي كاهش دهد. - اتصال سنكرون - روش ديگر استفاده از وصل كننده هاي سنكرون ميباشد در اين روش زمان وصل كنتاكت ها به نحوي است كه ولتاژ خازن برابر با ولتاژ سيستم باشد اين كار از نغيير پله اي ولتاژ كه معمولا دركليد زني خازن ها پديد مي ا يد جلوگيري مي كند. - محل نصب خازن- با محاسبه دقيق محل نصب خازن می توان از تقويت اضافه ولتاژ گذرا جلوگيری کرد راه كار هاي مقابله با حالت گذراي ناشي از موج صاعقه بسياري از مساي ل كيفيت برق ناشي از صاعقه مي باشد موج ضربه با ولتاژ بالا نه تنها باعث ا سيب رساندن به تجهيزات مي گردد بلكه خطاي موقتي كه بعد از برخورد صاعقه به خط پيش ميا يد كه ميتواند باعث قطعي يا قلش ولتاژ شود روشهايي را كه براي كاهش اثر برخورد صاعقه ميتواند مورد استفاده قرار گيرد. - استفاده از سيم گارد در خطوط- استفاده از برقگير 7

8 مراجع : []-Electrical Power systems. Roger C.Dugan & M.McGranaghan []-A. Robert and J. Marquet, asesing voltage quality with retation to harmonics, flicker and unbalance, cigre, 36-03, 99. ansactions on power delivery,april 000 pp [3]- D. D.sabin & D.L.brooks & A.sundaram Indices for Assessing Harmonic Distortion from power Quality measurements:definitions and Benchmark Data IEEE transactions on power delivery, april 999 pp [4]- Indices for Assessing utility Distribution system RMS Variation performance :IEEE Transactions 998 [5]-Power quality center university of wollongong Understanding power quality technical note No. june استاندارد هاي شماره (IEC00-3-3),(IEC ),(IEEE STD ),(IEEE STD-59-99),(IEEE STD 493),(IEEE STD 59-SH) [7]-G.T.heydt & E.gunther Post Measurement Processing of Electric power-quallity Data IEEE Transactions on power delivery,4 October,996 pp [8]-Peter E. Sutherland Harmonic Measurements in Industrial Power systems IEEE Trasactions on industry applications, vol.3,no., janury/february 995 pp [9]-P.Barker & J.Burke & R.Mancao & C.Burns Power Quality Monitoring of a Distribution system IEEE Trasactions on power delivery, vol.9,no.,april 994 pp.36-4 [0]- استاندارد ملي ايران : سال 380 (تجديد نظر دوم ( استاندارد ملي ايران []- مقررات مربوط به ساختار و شيوه كار 8
