REŠITVE NOTRANJE KLIME KATALOG IZDELKOV Uponor talno ogrevanje Sistem hišnega udobja

Transcript

1 REŠITVE NOTRANJE KLIME KATALOG IZDELKOV 2011 Uponor talno ogrevanje Sistem hišnega udobja

2

3 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Kazalo Kazalo Kratice 4 Uponor Minitec sistem za adaptacije Uponor Minitec - sistemske komponente in pribor 8 Uponor suhomontažni sistem Siccus Uponor Siccus - sistemske komponente in pribor 12 Uponor sistemske plošče Tecto Uponor Tecto - sistemske komponente in pribor 15 Uponor samopritrdilni sistem Uponor samopritrdilni sistem - sistemske komponente in pribor 20 Uponor pritrdilci in držala cevi Uponor pritrdilci in držala cevi - sistemske komponente in pribor 23 Uponor pritrdilna plošča Uponor pritrdilne plošče - sistemske komponente in pribor 28 Uponor jeklena mreža Classic Uponor Classic - sistemske komponente in pribor 31 Uponor sistem ometa za stropno hlajenje Uponor stensko/stropno O/H - sistemske komponente in pribor 34 Uponor sevalna pločevina 37 Uponor pribor za talno ogrevanje Uponor pribor za talno ogrevanje 38 Uponor fitingi za talno ogrevanje 40 Uponor razdelilci za talno ogrevanje Uponor modularni plastični razdelilci 43 Uponor pribor za plastične razdelilce 44 Uponor razdelilci iz nerjavnega jekla 47 Uponor pribor za razdelilec 48 Uponor držalo cevi - lok 49 Uponor razdelilne omarice 50 3

4 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Kratice Kratice Oznaka Enota Naziv A [m²] kvadratni meter b [mm] širina B [m] širina b1 [mm] širina 1 barva [-] barva c/c1 [mm] center - razmak 1 d [mm] premer d1 [mm] premer 1 d2 [mm] premer 2 DS [d] čas sušenja v dnevih G [kn/m²] nosilnost h [mm] višina h1 [mm] višina 1 h2 [mm] višina 2 l [mm] dolžina L [m] dolžina v metrih l1 [mm] dolžina 1 NN [cola] notranji navoj NN m [-] notranji navoj (metrični) odcepi [-] število odcepov ON [V] obratovalna napetost p [bar] tlak P [W] razpoložljiva moč Por. [l/m²] poraba r [mm] radij ra [mm] razmak RM/t [W] razpoložljiva moč na termopogon R-vrednost [m²k/w] toplotna upornost s [mm] debelina / debelina stene SW [mm] zev ključa tip [-] tip V [l/m] prostornina z [mm] z-vrednost ZN_m [-] zunanji navoj (metrični) ZN [cola] zunanji navoj Δ Lw [db] udarno zvočno izboljšanje 4

5 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Kazalo Kazalo Uponor regulacija Uponor brezžična regulacija 51 Uponor zunanje tipalo 55 Uponor ožičena regulacija 56 Uponor pribor za regulacijo 59 Uponor regulator klime 64 Uponor regulacijske postaje 68 Uponor orodja Uponor orodja za odrez 71 Uponor krivilna orodja 71 Uponor zatisna orodja 71 Uponor Q&E raztezna orodja 72 Uponor specialna orodja 73 Kazalo po kodah 76 5

6 Sistemi ploskovnega ogrevanja in hlajenja pravi sistem za katerokoli področje uporabe Sistemi ploskovnega ogrevanja in hlajenja Minitec Siccus Tecto Samopritrdilni sistem Minimalna višina, maksimalno udobje Suhomontažni sistem za adaptacije Za hitro in natančno polaganje Mikro spajanje za maksimalno silo pritrditve Tla adaptacije Tla nove zgradbe, eno in več družinske zgradbe, javne zgradbe Stensko/stropno nove zgradbe in adaptacije Dodatni sistemi Fitingi UFH pribor Razdelilci Razdelilne omarice Zanesljiv spoj za vsakršno Uponorjevo cev Tisto kar šteje je imeti pravi asortiman/pribor Uravnotežena distribucija toplote do zadnjega kotička Za podometno in nadometno vgradnjo 6

7 Pritrdilci in držalo cevi Pritrdilna plošča Classic Ometi stensko/ stropno Okreten sistem zaradi prilagodljivega polaganja cevi Za hitro in natančno vgradnjo Že desetletja preizkušen, precizno polaganje Vsestranski sistem za stene in stropove Regulacije Regulacijske postaje Orodja 20,5 Občutljiva in udobna, ožičena in brezžična regulacija Energijsko učinkovita regulacija dovodne temperature ki omogočajo enostavnejše delo 7

8 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor Minitec sistem za adaptacije Uponor sistem za adaptacije Minitec Hitra vgradnja, kratek čas segrevanja: Uponor Minitec sistem za adaptacije nudi številne prednosti. Uponor pritrdilna plošča za vgradnjo PE-Xa cevi dimenzije 9,9 x 1,1 mm se lahko vgradi/pritrdi na kate-rikoli obstoječi estrih, les ali keramične ploščice. Zahvaljujoč izredno majhni višini plošče (približno 1cm) je sistem posebej primeren za vgradnjo v obstoječe zgradbe. Vaše prednosti Idealno za dodatno opremljanje obstoječih zgradb v času prenavljanja. Primerno za direktno vgradnjo na estrih ali tla obložena s ploščicami. Višina elementa samo 12 mm. Nizki stroški vgradnje pritrdilne plošče in cevi. Pritrdilne plošče so pohodne takoj po vgradnji. Kratek čas segrevanja. Nizke temperature ogrevalne vode. Lahko se direktno priključi na obstoječi sistem radiatorskega ogrevanja. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor samolepilna pritrdilna plošča Uponor PE-Xa cev 9,9 x 1,1 Uponor Minitec obložna folija Uponor razdelilec Uponor PE-Xa Q&E spojka Uponor PE-Xa prehodna spojka Uponor Minitec razmejitveni profil Uponor Minitec držalo cevi 9,9 Uponor regulacijski ventil G1/Rp1 Uponor vijačna spojka PE-Xa 9,9 Uponor Minitec zaščitna cev Uponor omarica Uponor raztezno orodje za cev PE-Xa 9,9 Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 8

9 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor Minitec sistem za adaptacije Uponor Minitec - sistemske komponente in pribor Uponor samolepilna pritrdilna plošča Načrtovana kot čvrsta/močna pritrdilna plošča minimalne višine, z integriranimi utori/kanali za pritrjevanje cevi s pravilnim razmakom med cevmi. Načrtovana za Uponor Minitec PE-Xa cevi 9,9x1,1mm; omogoča ravno in diagonalno polaganje cevi; s spodrezanimi čepki za čim globjo pritrditev cevi; prekrivanje na obeh straneh s trikotnimi čepki; perforirana plošča za vgradnjo med izravnalnim slojem in podlago; s samolepilno hrbtno stranjo za dobro pritrditev na estrih ali keramiko. l h Material: polistiren Razred gradbenega materiala po DIN 4102: B2 Razmak med cevmi: 5, 10 in 15cm Barva: običajna črna (blizu RAL 9017) b Koda h [mm] l [mm] b [mm] A [m²] Naziv Pakirano EM Uponor Minitec pritrdilna plošča samolepilna, za pritrjevanje cevi 9.9 mm 15.4 m² Uponor PE-Xa cevi Pe-Xa cev s kisikovo difuzijsko zaporo, izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu pren ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Kisikova difuzijska zapora izdelana iz EVOH-a (etil-vinil-alkohol). Uponor cevi ustrezajo zahtevam za kisikovo difuzijsko zaporo po standardu DIN Temperatura, pri kateri nastanejo poškodbe: 95 C. Obratovalni tlak 8,8 barov (pri 70 C). Koda d [mm] s [mm] L [m] V [l/m] Naziv Pakirano EM Uponor eval PE-Xa cev 9.9x v kolutih dolžine 120 m 120 m Uponor eval PE-Xa cev 9.9x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa cev 9.9x v kolutih dolžine 480 m 480 m l z Uponor PE-Xa Q&E spojka Za Uponor PE-Xa cevi 9,9mm, sestoji iz: - 1x spojka - 2x PEX Q&E obročka za zanesljiv spoj Material: Spojka izdelana iz medenine; PEX Q&E obročki izdelani iz visoko-zamreženega polietilena d Koda d [mm] s [mm] l [mm] z [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 10 kos Uponor PE-X obroč za PE-Xa cevi Za Uponor Minitec PE-Xa cev 9.9 x 1.1 mm; za zanesljiv priklop na Minitec fitinge. Material: visoko-tlačni zamreženi polietilen (PE-Xa) Koda d [mm] Naziv Pakirano EM Uponor PE-X obroč za cevi x kos 9

10 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor Minitec sistem za adaptacije Uponor Minitec - sistemske komponente in pribor Uponor PE-Xa prehodna spojka Za Uponor PE-Xa cevi 9.9x1.1 mm, izdelana iz medenine. l z d AG SW Koda d [mm] ZN [cola] l [mm] z [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa prehodna spojka R 1/ /2 z enim PE-X obročkom 10 kos Uponor PE-Xa vijačna spojka 9.9 mm Za priključitev Uponor PE-Xa cevi 9.9x1.1 mm na Uponor razdelilce in Uponor priključne enote, izdelana iz medenine. l d IG SW Koda d [mm] NN [cola] l [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa vijačna spojka 9.9x G 3/ /4NN, eurokonus, z enim PE-X obročkom 10 kos L l 1 Uponor obložna folija 80x8 Obložna folija za samolepilno pritrdilno ploščo skladna s standardom DIN 18560, izdelana iz polietilena, zadnja stran samolepilna, sprednja stran s samolepilnim trakom, ki omogoča izdelavo tesnega spoja med obložno folijo in izolacijo. Dolžina obložne folije: 20 m. h s Koda h [mm] l1 [mm] s [mm] L [m] Naziv Pakirano EM Uponor Minitec obložna folija 80x dolžine 20 m 200 m l s h Uponor razmejitveni profil 40x10 Samolepilni nosilni profil izdelan iz trdega PVC-ja s trakom iz polietilenske pene debeline 10 mm. Namenjeno za zanesljivo ločevanje odsekov estriha (npr. pri vratih) in za absorbiranje raztezanja estriha. Za raztezke po standardu DIN Višina: 40 mm Debelina materiala: 10 mm Dolžina: 1.8 m b Koda l [mm] s [mm] b [mm] h [mm] Naziv Pakirano EM Uponor Minitec razmejitveni profil x 10 m, dolžina 1,8 m 18 m 10

11 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor Minitec sistem za adaptacije Uponor Minitec - sistemske komponente in pribor Uponor zaščitna cev 9.9 mm Izdelana iz PE-LD, vzdolžno prerezana. Namenjena za zaščito cevi do dimenzije 9.9 mm pri prehodih skozi razmejitveni profil. Dolžina: 300 mm b l s Koda l [mm] s [mm] b [mm] Naziv Pakirano EM Uponor zaščitna cev za PE-Xa cevi 9.9 x 1.1, dolžina 300 mm 30 kos Uponor držalo cevi 9.9 d r a h Samolepilno U-držalo izdelano iz recikliranega materiala, z integriranim držalom za Uponor PE-Xa cevi dimenzije 9.9x1.1 mm. Dolžina držala: 2.5 m Širina držala: 24 mm Razmak med držali cevi: 20 mm (center/center) Vgradna višina skupaj s cevjo: 13 mm l b Koda l [mm] b [mm] h [mm] d [mm] ra [mm] Naziv Pakirano EM Uponor držalo cevi m Uponor raztezne klešče za Uponor PE-Xa cevi 9.9x1.1 Ročno orodje za enostavno raztezanje Uponor PE-Xa cevi 9,9 x 1,1 mm. Sestoji iz: - 1x raztezno orodje - 1x raztezna glava za PE-Xa cevi 9,9 x 1,1 mm - 1x tuba z mazilom - plastični kovček Koda Naziv Pakirano EM Uponor raztezne klešče za cevi PE-Xa 9.9x1.1 mm 1 set 11

12 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor suhomontažni sistem Siccus Uponor suhomontažna plošča Siccus Uponor suhomontažna plošča Siccus je bila posebej razvita kot univerzalna rešitev za adaptacije starih zgradb, kjer sta zelo pomembna nizka vgradna višina in majhna teža. Plošče so vgrajene na tla pod nosilni sloj, ki je lahko sestavljen iz suhomontažnih talnih plošč ali ogrevalnega estriha. Vaše prednosti Minimalna vgradna višina (od 50 mm) Kratek čas montaže, v kombinaciji s suhomontažnim no-silnim slojem je takoj pohodno Majhna statična teža od 25 kg/m² pri kombinaciji s suhomontažnim tlakom Posebej oblikovana plošča za univerzalno uporabo Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor suhomontažna plošča Siccus Uponor PE-Xa cev 14x2 Uponor obložna folija Uponor razdelilec Uponor sevalna pločevina Siccus Uponor MLCP cev 14x2 Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor PE folija 0,2 mm MLC zatisna spojka 14x2 Uponor zaščitna cev do 20 mm Uponor označevalni set Uponor regulacijski ventil G1/Rp1 Uponor dodatek za estrih Uponor omarica Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 12

13 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor suhomontažni sistem Siccus Uponor Siccus - sistemske komponente in pribor Uponor suhomontažna plošča Suhomontažna plošča za sočelno vgradnjo; s cevnimi kanali za vgradnjo sevalnih pločevin in Uponor PE-Xa cevi 14x2 mm in Uponor MLC cevi 14x2 mm. b Material: ekspandiran polistiren (trda pena) v skladu z DIN EN Razred gradbenega materiala po DIN 4102: B2 Vrsta uporabe v skladu z DIN : DEO Moč stiskanja: = 150 kpa l Tehnični podatki: Dimenzija plošče: 1197 x 1050 mm Debelina plošče: 25 mm Toplotna upornost pri prehodu toplote: 0,62 (m² x K)/W Obremenitev: 7,5 kn/m² Razmak med cevmi: 15cm, 22,5cm, 30cm h Koda l [mm] b [mm] h [mm] A [m²] Naziv Pakirano EM Uponor Siccus suhomontažna plošča m² b Uponor sevalna pločevina 14 mm Za vgradnjo na Uponor suhomontažne plošče; zagotavlja enakomerno toplotno porazdelitev/oddajo in pravilno pritrjevanje Uponor PE-Xa cevi 14x2mm in Uponor MLC cevi 14x2; z dvema predizdelanima lomilnima linijama za lažje rezanje na mero. l Material: aluminij Velikost plošče: 120 x mm Debelina plošče: 0,45 mm Potrebna količina: - razmak med cevmi VA 15cm = 5,6 plošče/m² - razmak med cevmi VA 22,5cm = 3,7 plošče/m² - razmak med cevmi VA 30cm = 2,8 plošče/m² Koda l [mm] b [mm] Naziv Pakirano EM Uponor Siccus sevalna pločevina 14 mm za suhomontažno ploščo, 1180 x 120 mm 48 kos 04 > PE-LD < l Uponor PE folija 0.2 mm Za vgradnjo na Uponor izolacijo ali na standardni izolacijski material, potrjena za nameravano uporabo - področja brez sistemskih plošč. Preprečuje predor estriha v izolacijski sloj. Dimenzije: 4 m x 2.5 m Debelina: 0.2 mm B Koda L [m] B [m] s [mm] Naziv Pakirano EM Uponor PE folija debeline 0,2 mm ~ x 1.25 m 75 m² 13

14 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor suhomontažni sistem Siccus Uponor Siccus - sistemske komponente in pribor Uponor PE-Xa cev Uporablja se kot cev za ploskovno ogrevanje, priključena z zatisnim fitingom ali z objemnimi/vijačnimi fitingi. Material: Uponor PE-Xa cev izdelana iz visoko-tlačnega zamreženega polietilena (postopek Engel), ustreza standardu DIN in DIN ISO 15875, tesnost na kisik v skladu z DIN Barva: bela z rdečo in črno črto po sredini cevi Uponor PE-Xa cev Maksimalna obratovalna temperatura: 90 C Maksimalen obratovalni tlak: 6 barov pri 70 C Razred uporabe: 4/6 barov Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 640 m 640 m Uponor MLCP bela v kolutih Difuzijsko tesna večplastna cev (sestavljena iz: PE-RT - vezni sloj - vzdolžno prekrivno varjen aluminij - vezni sloj - PE-RT) za kletne razvode, dvižne vode in priključne razvode pri vodovodu, priklopu radiatorjev in priklopu konvektorjev. Požarna klasifikacija E v skladu z DIN Oba konca cevi opremljena z zaključno kapo (za higienično tesnjenje v skladu z DIN 806). Obstojnost na temperaturo: Pitna voda: Maksimalne trajne obratovalne temperature so med 0 C in 70 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 100 ur v obratovalni življenjski dobi). Ogrevanje: Maksimalna trajna obratovalna temperatura je 80 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 150 ur v obratovalni življenjski dobi). Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor MLC cev 14x bela, kolut 200 m 200 m Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor orodje za rezanje polistirenskih plošč za suhomontažni sistem Za rezanje posameznih cevnih lokov in kanalov v suhomontažni plošči. Primerno tudi za gladko rezanje suhomontažne plošče na mero. Priključek 230 V. Koda ON [V] Naziv Pakirano EM Uponor orodje za rezanje stiropora pri suhomontažnem sistemu 1 kos 14

15 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistemske plošče Tecto Uponor sistemske plošče Tecto Uponor sistemske plošče Tecto so bile posebej razvite za vgradnjo sistemov talnega ogrevanja/hlajenja v stanovanjskih in nestanovanjskih zgradbah. Sistemske plošče se vgradijo na tla pod nosilni sloj cementnega ali anhidritnega estriha. Uponor sistemske plošče Tecto so na voljo v dveh debelinah (ND 30-2 in ND 11), kateri zadovoljujeta različne/raznolike talne konstrukcije in zahteve po nosilnosti. Vaše prednosti Stroškovno učinkovita samostojna montaža. Enostavno polaganje velikih plošč (1450 x 850 mm). Na voljo kompenzacijski elementi za vratne odprtine, prostorske in stenske diletacije. Dvostranski trakovi za enostavno spajanje odrezanih ostankov plošč (minimalni odpadek). Diagonalni pritrdilni element za cev, ki je položena pod kotom 45 na plošči. Primerno za vgradnjo cevi dimenzije od 14 do 17 mm. Zagotavlja standardiziran/enakomeren razmak med cevmi zaradi predizdelanih čepkov. Primerno za širok spekter uporabe zaradi visokih trdnostnih lastnosti (ND 30-2: 500 kg/m²; ND 11: 3,0 t/m²). Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor sistemska plošča Tecto ND 11 + ND 30-2 Uponor PE-Xa cev Uponor obložna folija Uponor razdelilec Uponor Tecto dvostranski trak Uponor PE-Xa Q&E coupling Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor Tecto pritrdilni element Uponor Tecto PE folija za kompenzacijski element Uponor Tecto PE folija za kompenzacijski element 45 Uponor MLCP cev Uponor MLC zatisna spojka 14x2 + 16x2 Uponor zaščitna cev do 20 mm Uponor označevalni set Uponor dodatek za estrih Uponor regulacijski ventil G1/Rp1 Uponor omarica Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 15

16 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistemske plošče Tecto Uponor Tecto - sistemske komponente in pribor Uponor pritrdilna plošča z izolacijo ND l h 2 Pritrdilna plošča ND 30-2 za vgradnjo cevi dimenzije mm s toplotno in zvočno izolacijo. Izdelana iz ekspandiranega polistirena, ki je prekrit s črno polistirensko folijo skladno s standardom DIN EN Klasifikacija gradbenega materiala B2, skladno s standardom DIN Primerno za obremenitve do 5.0 kn/m². Toplotna upornost pri prehodu toplote: 0,75 m²k/w. Razmak med cevmi v cm: 10, 15, 20, 25, 30. Dimenzija: 1.45 m x 0.85 m Višina plošče: 52 mm b > PS, PS-E < h 1 Koda h1 [mm] h2 [mm] l [mm] b [mm] A [m²] Δ Lw [db] Naziv Pakirano EM Uponor Tecto pritrdilna plošča z izolac / za cevi dim mm, debelina 30 mm 8.96 m² Uponor pritrdilna plošča z izolacijo ND l h 2 Pritrdilna plošča ND 11 za vgradnjo cevi dimenzije mm s toplotno izolacijo. Izdelana iz ekspandiranega polistirena, ki je prekrit s črno polistirensko folijo skladno s standardom DIN EN Klasifikacija materiala B2, skladno s standardom DIN Primerno za obremenitve do 30 kn/m². Toplotna upornost pri prehodu toplote: 0,275 m²k/w. Razmak med cevmi v cm: 10, 15, 20, 25, 30. Dimenzija: 1.45 m x 0.85 m Višina plošče: 33 mm b > PS, PS-E < h 1 Koda h1 [mm] h2 [mm] l [mm] b [mm] A [m²] Δ Lw [db] Naziv Pakirano EM Uponor Tecto pritrdilna plošča z izolac za cevi dim mm, debelina 11 mm m² l Uponor dvostranski trakovi Ozek trak folije s čepki v dveh vrstah za priključitev ostankov pritrdilnih plošč TECTO ND 11 in ND 30-2 (sočelno polaganje). Material: črna, globoko vlečena PS folija Razred gradbenega materiala po DIN 4102: B2 Barvna zgornje folije: črna (blizu RAL 9017) b > PS l 1 h Koda l [mm] l1 [mm] b [mm] h [mm] Naziv Pakirano EM Uponor Tecto dvostranski trak za pritrjevanje plošč m 16

17 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistemske plošče Tecto Uponor Tecto - sistemske komponente in pribor > PS < b Uponor cevni pritrdilni element 45 Sestoji iz dveh čepkov povezanih z enim cevnim pritrdilnim elementom kot trak s tremi pritrdilci za diagonalno polaganje Uponorjevih cevi na Uponor Tecto pritrdilne plošče. Vsak trak je ločljiv v 3 pritrdilne elemente. Material: črna, globoko vlečena PS folija Razred gradbenega materiala po DIN 4102: B2 Koda b [mm] Naziv Pakirano EM Uponor Tecto cevni pritrdilni element za diagonalno polaganje 10 kos l 1 Uponor PE-folija za izravnalni element Za uporabo skupaj z izravnalno izolacijo in ploščo ND 11 ali ND 30-2 na talnih ali stenskih površinah sestoji iz prekrivne folije z odreznimi linijami in ene vrste pritrdilnih čepkov, za varen stik izravnalne izolacije na Tecto elemente. Material: PS folija Razred gradbenega materiala po DIN 4102: B2 Barva izravnalne folije: črna, približno RAL 9017 b b 1 > PS < l Koda l [mm] l1 [mm] b [mm] b1 [mm] A [m²] Naziv Pakirano EM Uponor Tecto PE folija za izravnalni izolacijski element 28 m l 1 Uponor PE-folija za izravnalni element 45 Prekrivna folija v verziji 45 za uporabo skupaj z izravnalno izolacijo in ploščo ND 11 ali ND 30-2 na talnih ali stenskih površinah. Sestoji iz prekrivne folije z odreznimi linijami in ene vrste pritrdilnih čepkov, za varen stik izravnalne izolacije na Tecto elemente. Material: PS folija Razred gradbenega materiala po DIN 4102: B2 Barva izravnalne folije: črna, približno RAL 9017 b b 1 > PS < l Koda l [mm] l1 [mm] b [mm] b1 [mm] A [m²] Naziv Pakirano EM Uponor Tecto PE folija za izravnalni izolacijski element m l h Uponor izravnalni izolacijski element ND 30-2 kot toplotno/zvočna izolacija za uporabo z izravnalno prekrivno folijo na talnih in stenskih površinah. Material: ekspandirana polistirenska trda pena skladno s standardom DIN EN Razred gradbenega materiala po DIN 4102: B2 Toplotna upornost pri prehodu toplote: 0.75 m²k/w. Primerno za obremenitve do 5.0 kn/m². > PS b Koda h [mm] l [mm] b [mm] Δ Lw [db] A [m²] Naziv Pakirano EM Uponor Tecto izravnalni izolacijski element - debelina 30-2 mm 8.4 m 17

18 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistemske plošče Tecto Uponor Tecto - sistemske komponente in pribor l h Uponor izravnalni izolacijski element ND 11 kot toplotno/zvočna izolacija za uporabo z izravnalno prekrivno folijo na talnih in stenskih površinah. Material: ekspandirana polistirenska trda pena skladno s standardom DIN EN Razred gradbenega materiala po DIN 4102: B2 Toplotna upornost pri prehodu toplote: m²k/w. Primerno za obremenitve do 30 kn/m². > PS b Koda h [mm] l [mm] b [mm] Δ Lw [db] A [m²] Naziv Pakirano EM Uponor Tecto izravnalni izolacijski element - debelina 11 mm 22.4 m Uponor PE-Xa cev Uporablja se kot cev za ploskovno ogrevanje, priključena z zatisnim fitingom ali z objemnimi/vijačnimi fitingi. Material: Uponor PE-Xa cev izdelana iz visoko-tlačnega zamreženega polietilena (postopek Engel), ustreza standardu DIN in DIN ISO 15875, tesnost na kisik v skladu z DIN Barva: bela z rdečo in črno črto po sredini cevi Uponor PE-Xa cev Maksimalna obratovalna temperatura: 90 C Maksimalen obratovalni tlak: 6 barov pri 70 C Razred uporabe: 4/6 barov Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 640 m 640 m Uponor eval PE-Xa Q&E cevi v kolutih Cev izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu EN ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Vsebuje difuzijski zaščitni sloj, ki je izdelan iz EVOH-a (etil-vinil-alkohol) v skladu s standardom DIN 4726, za preprečevanje korozije sistemskih elementov. Ta sloj je bil posebej razvit za kombinacijo z Uponor Q&E fitingi. Klasifikacija servisnih pogojev (vključno s tipičnimi področji uporabe): Razred uporabe 4 - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Razred uporabe 5 - visoko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Koda d [mm] s [mm] L [m] p [bar] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 120 m 120 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 640 m 640 m Uponor PE-Xa cevi Pe-Xa cev z difuzijsko zaščito, izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu pren ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Difuzijski zaščitni sloj izdelan iz EVOH-a (etil-vinil-alkohol). Cevi dimenzije 17 in 20 mm imajo dodatni zunanji sloj iz PE materiala. Uponor eval in pe PE-Xa Q&E cevi ustrezajo zahtevam za difuzijsko upornost po standardu DIN Razred uporabe "4" - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, maksimalni obratovalni tlak 6 barov. Koda d [mm] s [mm] L [m] V [l/m] Naziv Pakirano EM Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 120 m 120 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 240 m 240 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 640 m 640 m 18

19 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistemske plošče Tecto Uponor Tecto - sistemske komponente in pribor Uponor MLCP bela v kolutih Difuzijsko tesna večplastna cev (sestavljena iz: PE-RT - vezni sloj - vzdolžno prekrivno varjen aluminij - vezni sloj - PE-RT) za kletne razvode, dvižne vode in priključne razvode pri vodovodu, priklopu radiatorjev in priklopu konvektorjev. Požarna klasifikacija E v skladu z DIN Oba konca cevi opremljena z zaključno kapo (za higienično tesnjenje v skladu z DIN 806). Obstojnost na temperaturo: Pitna voda: Maksimalne trajne obratovalne temperature so med 0 C in 70 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 100 ur v obratovalni življenjski dobi). Ogrevanje: Maksimalna trajna obratovalna temperatura je 80 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 150 ur v obratovalni življenjski dobi). Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor MLC cev 14x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 100 m 100 m Uponor MLC cev v kolutih 16x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 500 m 500 m Uponor PE-Xa Q&E spojka Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 5 kos Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos Uponor Q&E medeninasta spojka enakokraka Izdelana iz DR medenine (medenina odporna na razcinkanje). Opomba: Uponor Q&E obročki se morajo naročiti posebej! Koda d [mm] p [bar] Naziv Pakirano EM Uponor Q&E spojka kos Uponor Q&E obroč bel Izdelan iz PE-X materiala. Uponor Q&E obročki so namenjeni za uporabo na Uponor Q&E fitingih. Primerni za PE-Xa cevi dimenzije 16 mm. Koda d [mm] barva [-] p [bar] Naziv Pakirano EM Uponor Q&E obroček, bel, z robom naravna 6+10 za Uponor PE-Xa cevi 16 mm 20 kos 19

20 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor samopritrdilni sistem Uponor samopritrdilni sistem S samopritrdilnim sistemom Uponor nudi instalaterjem inovativen sistem pritrjevanja cevi za talno ogrevanje. Difuzijsko tesne cevi (skladne s standardom DIN 4726) so tovarniško vzdolžno ovite s posebnim lepilnim trakom (ježkom). Sistemska izolacijska plošča, ki se lahko uporablja tudi kot izolacijska plošča pri pritrjevanju cevi s pritrdilci, je v popolnosti prekrita s prilegajočo laminirano folijo (ježek). S pritiskom na cev, se cev pritrdi na laminirano podlago. V primeru, da cev ni na pravem mestu, se le-ta lahko enostavno odlepi od laminirane folije. Posebni kaveljčki na lepilnem traku, ki je nalepljen na cevi, se ujamejo z zankami na foliji in s tem zagotovijo učvrstitev cevi na površini. Oba elementa, kaveljček na lepilnem traku in zanka na foliji, sta namenjena zagotavljanju maksimalne pritrditve. Vaše prednosti Enostavno polaganje cevi brez kakršnega koli orodja. Stroškovno učinkovita samostojna montaža. Položene cevi se lahko kadarkoli prestavijo. Sistemske plošče so na voljo v različnih debelinah, da se zadosti posameznim izolacijskim zahtevam. Izolacijska rola za hitro polaganje. Idealno za prostore nepravilnih oblik, ker so omogočeni prilagodljivi razmiki med cevmi. Zahvaljujoč velikim številom pritrdilnih točk je cev trdno vpeta na podlago po celotni dolžini zanke. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor samopritrdilna izolacijska rola Uponor PE-Xa samopritrdilna cev 16x1,8 Uponor obložna folija Uponor razdelilec Uponor samopritrdilna izolacijska plošča Uponor MLCP samopritrdilna cev 16x2,0 Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor lepilni trak Uponor PE-Xa Q&E spojka Uponor MLC zatisna spojka 16x2 Uponor zaščitna cev do 20 mm Uponor označevalni set Uponor regulacijski ventil G1/Rp1 Uponor dodatek za estrih Uponor omarica Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 20

21 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor samopritrdilni sistem Uponor samopritrdilni sistem - sistemske komponente in pribor Uponor samopritrdilna izolacijska rola Samopritrdilna izolacijska rola, za toplotno in zvočno izolacijo v skladu z DIN EN in DIN ; izdelana iz EPS trde pene z narebreno tekstilno oprijemljivo folijo za prekrivno vgradnjo; folija je na eni strani podaljšana, da se prekrije izolacijski sloj v skladu z DIN Raster na foliji: 100 x 100 mm Razred gradbenega materiala: DIN 4102-B2 DIN EN požarna klasifikacija: razred E Koda h [mm] l [mm] b [mm] G [kn/m²] R-vrednost [m²k/w] Δ Lw [db] Naziv Pakirano EM Uponor samopritrdilna izolacijska rola , EPS 045 DES SM 12 m² Uponor samopritrdilna izolacijska plošča Samopritrdilna izolacijska plošča, za toplotno in zvočno izolacijo v skladu z DIN EN in DIN ; izdelana iz EPS trde pene z narebreno tekstilno oprijemljivo folijo za prekrivno vgradnjo; folija je na eni strani podaljšana, da se prekrije izolacijski sloj v skladu z DIN Raster na foliji: 100 x 100 mm Razred gradbenega materiala: DIN 4102-B2 DIN EN požarna klasifikacija: razred E Koda h [mm] l [mm] b [mm] G [kn/m²] R-vrednost [m²k/w] Δ Lw [db] Naziv Pakirano EM Uponor samopritrdilna plošča m² Uponor samopritrdilna izolacijska plošča 15 mm Samopritrdilna izolacijska plošča, za toplotno in zvočno izolacijo v skladu z DIN EN in DIN ; izdelana iz EPS trde pene z narebreno tekstilno oprijemljivo folijo za prekrivno vgradnjo; folija je na eni strani podaljšana, da se prekrije izolacijski sloj v skladu z DIN Raster na foliji: 100 x 100 mm Razred gradbenega materiala: DIN 4102-B2 DIN EN požarna klasifikacija: razred E Koda h [mm] l [mm] b [mm] G [kn/m²] R-vrednost [m²k/w] Δ Lw [db] Naziv Pakirano EM Uponor samopritrdilna plošča 15mm EPS 040 DEO 20 m² Uponor lepilni trak Lepilni trak za lepljenje stikov med multi folijo ali izolacijsko rolo, uporaben skupaj z ročno pripravo za lepljenje. Dolžina traku v eni roli: 66 m. Koda L [m] Naziv Pakirano EM Uponor lepilni trak 50 mm kos 21

22 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor samopritrdilni sistem Uponor samopritrdilni sistem - sistemske komponente in pribor Uponor PE-Xa samopritrdilne cevi Pe-Xa cev s kisikovo difuzijsko zaporo iz EVOH-a, izdelana iz peroksidno zamreženega polietilena (PE-Xa) z uporabo postopka Engel, v skladu z DIN in DIN ISO 15875, kisikova tesnost v skladu z DIN Maksimalna obratovalna temperatura: 70 C Razred uporabe: 4/6 barov Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor samopritrdilna eval PE-Xa cev x1.8mm, kolut 240 m 240 m Uponor samopritrdilna eval PE-Xa cev x1.8mm, kolut 640 m 640 m Uponor MLC UFH/C samopritrdilne cevi Difuzijsko tesna večplastna cev (PE-RT - vezni sloj - vzdolžno varjen aluminij - vezni sloj - PE-RT) uporabna za ploskovno ogrevanje/hlajenje. Normalno vnetljiva, razred gradbenega materiala v skladu z DIN 4102-B2. Maksimalni trajni obratovalni tlak: 4 bare pri trajni obratovalni temperaturi 60 C. Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor samopritrdilna MLC cev UFH/C 16x rdeča, kolut 200m s kisikovo zaporo 200 m Uponor samopritrdilna MLC cev UFH/C 16x rdeča, kolut 500m s kisikovo zaporo 500 m Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor Q&E medeninasta spojka enakokraka Izdelana iz DR medenine (medenina odporna na razcinkanje). Opomba: Uponor Q&E obročki se morajo naročiti posebej! Koda d [mm] p [bar] Naziv Pakirano EM Uponor Q&E spojka kos Uponor Q&E obroč bel Izdelan iz PE-X materiala. Uponor Q&E obročki so namenjeni za uporabo na Uponor Q&E fitingih. Primerni za PE-Xa cevi dimenzije 16 mm. Koda d [mm] barva [-] p [bar] Naziv Pakirano EM Uponor Q&E obroček, bel, z robom naravna 6+10 za Uponor PE-Xa cevi 16 mm 20 kos 22

23 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilci in držala cevi Uponor sistem pritrdilcev in držal cevi Vsi elementi Uponor sistema pritrdilcev in držal cevi so namenjeni za popolno ujemanje obeh sistemov. Plošče s toplotno in udarno zvočno izolacijo so opremljene z na pretrge odporno površino ter natisnjeno mrežo za polaganje, ki omogočata enostavno polaganje sistemskih cevi. Osnovni namen teh in ostalih elementov je, da zagotovijo optimalno varnost in zanesljivo delovanje sistema. Vaše prednosti Fleksibilno polaganje cevi. Na voljo kot sestavljene plošče ali role z različnimi toplotnimi in udarno zvočnimi izolacijskimi sloji. Primerno za vse vrste estrihov. Daljši koluti cevi pripomorejo k zmanjšanju odpadkov (koncev cevi) pri polaganju. hitra vgradnja zahvaljujoč integriranemu izolacijskemu sloju Univerzalen pritrdilec za cevi dimenzije od mm. Enostavno polaganje zahvaljujoč ergonomično oblikovanemu pritrdilcu. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor izolacijska rola Uponor PE-Xa cev Uponor obložna folija Uponor razdelilec Uponor pritrdilec za cev Uponor MLCP cev Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor lepilni trak Uponor PE-Xa Q&E spojka Uponor zaščitna cev do 20 mm Uponor držalo cevi Uponor MLC zatisna spojka 14x2 + 16x2 + 20x2,25 Uponor označevalni set Uponor regulacijski ventil G1/Rp1 Uponor pritrdilec za držalo cevi Uponor dodatek za estrih Uponor omarica Uponor orodje za vgradnjo pritrdilcev Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 23

24 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilci in držala cevi Uponor pritrdilci in držala cevi - sistemske komponente in pribor Uponor izolacijska rola s teksturno folijo Toplotna in zvočna izolacijska rola sestoji iz na pretrge odporne teksturne folije, ki je prilepljena na stiropor 25-2 EPS 045 DES sm, skladen s standardom DIN EN in DIN V (WLG 045). Standardno gorljivo, razred gradbenega materiala B2, skladno s standardom DIN Primerno za uporabo na površinah med nadstropji, katerih prostori so ogrevani na isto temperaturo. Dobavljeno z natiskano mrežo za lažje rezanje in pola ganje. Koda h [mm] l [mm] b [mm] G [kn/m²] R-vrednost [m²k/w] Δ Lw [db] Naziv Pakirano EM Uponor izolacijska rola tip s teksturno folijo 12 m² Uponor izolacijska rola tip s teksturno folijo 12 m² Uponor pritrdilec za cev Izdelan iz PA v črni barvi, zapakiran v šaržerjih. Namenjen za pritrjevanje Uponor cevi mm na že položeno izolacijsko rolo s teksturno folijo. Vgradna višina skupaj s cevjo: 20 mm. Koda d [mm] Naziv Pakirano EM Uponor pritrdilec za cev kos Uponor držalo cevi 14 d r a h Samolepilno U-držalo izdelano iz recikliranega materiala, z integriranim držalom za Uponor cevi dimenzije 14x2 mm. Predizdelane lomilne linije na vsakih 100 mm. Dolžina držala: 2 m Širina držala: 40 mm Razmak med držali cevi: 50 mm (center/center) Vgradna višina skupaj s cevjo: 17 mm l b Koda l [mm] b [mm] h [mm] d [mm] ra [mm] Naziv Pakirano EM Uponor držalo cevi 14 mm m Uponor držalo cevi 16 d r a h Samolepilno U-držalo izdelano iz recikliranega materiala, z integriranim držalom za Uponor cevi dimenzije 16x2 mm. Predizdelane lomilne linije na vsakih 100 mm. Dolžina držala: 2 m Širina držala: 40 mm Razmak med držali cevi: 50 mm (center/center) Vgradna višina skupaj s cevjo: 25 mm l b Koda l [mm] b [mm] h [mm] d [mm] ra [mm] Naziv Pakirano EM Uponor držalo cevi 16 mm m 24

25 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilci in držala cevi Uponor pritrdilci in držala cevi - sistemske komponente in pribor Uponor držalo cevi Samolepilno U-držalo izdelano iz recikliranega materiala, z integriranim držalom za Uponor cevi dimenzije mm. Dolžina držala: 1 m Širina držala: 50 mm Razmak med držali cevi: 50 mm (center/center) Vgradna višina skupaj s cevjo: 27 mm Koda l [mm] b [mm] h [mm] ra [mm] Naziv Pakirano EM Uponor držalo cevi mm m Uponor pritrdilec Namenjen za pritrjevanje Uponor držal cevi in multi folije ali pritrdilnih plošč na že položen sloj toplotne izolacije. Lahko se uporablja tudi za dodatno posamezno pritrjevanje Uponor MLC ali PE-Xa cevi. Koda Naziv Pakirano EM Uponor pritrdilec kos Uponor multi folija Namenjena za povečanje toplotne odbojnosti v prostor, za zmanjšanje toplotnih izgub proti spodnjemu prostoru, za zvočno izolacijo in za zaščito proti vlagi. Multi folija ima natiskano mrežo za lažji razvod cevi. Maksimalna obremenitev 15 kn/m² Širina role: 1 m Dolžina role: 60 m Debelina folije: 4 mm Koda L [m] B [m] s [mm] G [kn/m²] Naziv Pakirano EM Uponor multi folija 4 mm m² Uponor PE podložna folija 0.25 mm 0,25 mm debela PE folija z natisnjeno mrežo 100 x 100 mm. Namenjena za polaganje na položeno toplotno/zvočno izolacijo in pritrjevanje držal cevi. Preprečuje prodor estriha v izolacijski sloj. Dimenzije: 100 m x 1.03 m Koda L [m] B [m] s [mm] Naziv Pakirano EM Uponor PE folija 0,25 mm s tiskano mrežo za pritrjevanje držal cevi 103 m² 25

26 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilci in držala cevi Uponor pritrdilci in držala cevi - sistemske komponente in pribor Uponor PE-Xa cev Uporablja se kot cev za ploskovno ogrevanje, priključena z zatisnim fitingom ali z objemnimi/vijačnimi fitingi. Material: Uponor PE-Xa cev izdelana iz visoko-tlačnega zamreženega polietilena (postopek Engel), ustreza standardu DIN in DIN ISO 15875, tesnost na kisik v skladu z DIN Barva: bela z rdečo in črno črto po sredini cevi Uponor PE-Xa cev Maksimalna obratovalna temperatura: 90 C Maksimalen obratovalni tlak: 6 barov pri 70 C Razred uporabe: 4/6 barov Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 640 m 640 m Uponor eval PE-Xa Q&E cevi v kolutih Cev izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu EN ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Vsebuje difuzijski zaščitni sloj, ki je izdelan iz EVOH-a (etil-vinil-alkohol) v skladu s standardom DIN 4726, za preprečevanje korozije sistemskih elementov. Ta sloj je bil posebej razvit za kombinacijo z Uponor Q&E fitingi. Klasifikacija servisnih pogojev (vključno s tipičnimi področji uporabe): Razred uporabe 4 - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Razred uporabe 5 - visoko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Koda d [mm] s [mm] L [m] p [bar] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 120 m 120 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 640 m 640 m Uponor PE-Xa cevi Pe-Xa cev z difuzijsko zaščito, izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu pren ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Difuzijski zaščitni sloj izdelan iz EVOH-a (etil-vinil-alkohol). Cevi dimenzije 17 in 20 mm imajo dodatni zunanji sloj iz PE materiala. Uponor eval in pe PE-Xa Q&E cevi ustrezajo zahtevam za difuzijsko upornost po standardu DIN Razred uporabe "4" - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, maksimalni obratovalni tlak 6 barov. Koda d [mm] s [mm] L [m] V [l/m] Naziv Pakirano EM Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 120 m 120 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 240 m 240 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 640 m 640 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 120 m 120 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 240 m 240 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 480 m 480 m 26

27 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilci in držala cevi Uponor pritrdilci in držala cevi - sistemske komponente in pribor Uponor MLCP bela v kolutih Difuzijsko tesna večplastna cev (sestavljena iz: PE-RT - vezni sloj - vzdolžno prekrivno varjen aluminij - vezni sloj - PE-RT) za kletne razvode, dvižne vode in priključne razvode pri vodovodu, priklopu radiatorjev in priklopu konvektorjev. Požarna klasifikacija E v skladu z DIN Oba konca cevi opremljena z zaključno kapo (za higienično tesnjenje v skladu z DIN 806). Obstojnost na temperaturo: Pitna voda: Maksimalne trajne obratovalne temperature so med 0 C in 70 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 100 ur v obratovalni življenjski dobi). Ogrevanje: Maksimalna trajna obratovalna temperatura je 80 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 150 ur v obratovalni življenjski dobi). Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor MLC cev 14x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 500 m 500 m Uponor MLC cev v kolutih 20x bela, kolut 200 m 200 m Uponor Q&E medeninasta spojka enakokraka Izdelana iz DR medenine (medenina odporna na razcinkanje). Opomba: Uponor Q&E obročki se morajo naročiti posebej! Koda d [mm] p [bar] Naziv Pakirano EM Uponor Q&E spojka kos Uponor Q&E obroč bel Izdelan iz PE-X materiala. Uponor Q&E obročki so namenjeni za uporabo na Uponor Q&E fitingih. Primerni za PE-Xa cevi dimenzije 16 mm. Koda d [mm] barva [-] p [bar] Naziv Pakirano EM Uponor Q&E obroček, bel, z robom naravna 6+10 za Uponor PE-Xa cevi 16 mm 20 kos Uponor PE-Xa Q&E spojka Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 5 kos Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 1 kos Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos 27

28 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilna plošča Uponor pritrdilna plošča Uponor pritrdilne plošče brez izolacije so bile posebej razvite za vgradnjo sistemov talnega ogrevanja/hlajenja v stanovanjskih in nestanovanjskih zgradbah. Pritrdilne plošče se vgradijo na tla pod nosilni sloj cementnega ali anhidritnega estriha in nad sloj izolacije. Uponor pritrdilna plošča je primerna za vgradnjo dveh dimenziji cevi in zadovoljuje različne/raznolike talne konstrukcije in zahteve po nosilnosti. Vaše prednosti Stroškovno učinkovita samostojna montaža. Enostavno polaganje velikih plošč (1140 x 720 mm). Na voljo kompenzacijski elementi za vratne odprtine, prostorske in stenske diletacije. Diagonalni pritrdilni element za cev, ki je položena pod kotom 45 na plošči. Primerno za vgradnjo cevi dimenzije 14 in 16 mm. Zagotavlja standardiziran/enakomeren razmak med cevmi zaradi predizdelanih čepkov. Sloj toplotne izolacije mora biti v skladu z lokalnimi predpisi. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor pritrdilna plošča Uponor PE-Xa cev Uponor obložna folija Uponor razdelilec Uponor PE-Xa Q&E spojka Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor MLCP cev Uponor zaščitna cev do 20 mm Uponor MLC zatisna spojka 14x2 + 16x2 Uponor označevalni set Uponor regulacijski ventil G1/Rp1 Uponor dodatek za estrih Uponor omarica Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 28

29 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilna plošča Uponor pritrdilne plošče - sistemske komponente in pribor Uponor pritrdilna plošča Pritrdilna plošča izdelana iz polistirena za vgradnjo cevi mm, barva črna. Brez izolacije. Polaganje pritrdilnih plošč je mogoče na kakršnekoli običajne izolacijske materiale. Razmak med cevmi: 60, 120, 180, 240, 300 mm Dimenzija: 0.72 x 1.14 m Višina vgrajene plošče: 20 mm Ena embalažna enota pakiranja (16.4 m²) vsebuje dovolj materiala za prekritje površine velikosti 14.2 m². Koda h [mm] l [mm] b [mm] A [m²] Naziv Pakirano EM Uponor pritrdilna plošča m² Uponor diagonalni pritrdilni element Pritrdilni element za Uponor cevi, ko so le-te položene diagonalno na pritrdilno ploščo. Koda d [mm] Naziv Pakirano EM Uponor diagonalni pritrdilni element kos Uponor PE-Xa cev Uporablja se kot cev za ploskovno ogrevanje, priključena z zatisnim fitingom ali z objemnimi/vijačnimi fitingi. Material: Uponor PE-Xa cev izdelana iz visoko-tlačnega zamreženega polietilena (postopek Engel), ustreza standardu DIN in DIN ISO 15875, tesnost na kisik v skladu z DIN Barva: bela z rdečo in črno črto po sredini cevi Uponor PE-Xa cev Maksimalna obratovalna temperatura: 90 C Maksimalen obratovalni tlak: 6 barov pri 70 C Razred uporabe: 4/6 barov Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 14x v kolutih dolžine 640 m 640 m Uponor eval PE-Xa Q&E cevi v kolutih Cev izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu EN ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Vsebuje difuzijski zaščitni sloj, ki je izdelan iz EVOH-a (etil-vinil-alkohol) v skladu s standardom DIN 4726, za preprečevanje korozije sistemskih elementov. Ta sloj je bil posebej razvit za kombinacijo z Uponor Q&E fitingi. Klasifikacija servisnih pogojev (vključno s tipičnimi področji uporabe): Razred uporabe 4 - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Razred uporabe 5 - visoko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, načrtovan tlak 6 barov. Koda d [mm] s [mm] L [m] p [bar] Naziv Pakirano EM Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 120 m 120 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 240 m 240 m Uponor eval PE-Xa Q&E cev 16x2.0 mm v kolutih dolžine 640 m 640 m 29

30 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pritrdilna plošča Uponor pritrdilne plošče - sistemske komponente in pribor Uponor MLCP bela v kolutih Difuzijsko tesna večplastna cev (sestavljena iz: PE-RT - vezni sloj - vzdolžno prekrivno varjen aluminij - vezni sloj - PE-RT) za kletne razvode, dvižne vode in priključne razvode pri vodovodu, priklopu radiatorjev in priklopu konvektorjev. Požarna klasifikacija E v skladu z DIN Oba konca cevi opremljena z zaključno kapo (za higienično tesnjenje v skladu z DIN 806). Obstojnost na temperaturo: Pitna voda: Maksimalne trajne obratovalne temperature so med 0 C in 70 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 100 ur v obratovalni življenjski dobi). Ogrevanje: Maksimalna trajna obratovalna temperatura je 80 C pri maksimalnem trajnem obratovalnem tlaku 10 barov. Kratkotrajna temperatura, pri kateri bo prišlo do poškodb je 95 C (maksimalno 150 ur v obratovalni življenjski dobi). Koda d [mm] s [mm] L [m] Naziv Pakirano EM Uponor MLC cev 14x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 100 m 100 m Uponor MLC cev v kolutih 16x bela, kolut 200 m 200 m Uponor MLC cev v kolutih 16x bela, kolut 500 m 500 m Uponor Q&E medeninasta spojka enakokraka Izdelana iz DR medenine (medenina odporna na razcinkanje). Opomba: Uponor Q&E obročki se morajo naročiti posebej! Koda d [mm] p [bar] Naziv Pakirano EM Uponor Q&E spojka kos Uponor Q&E obroč bel Izdelan iz PE-X materiala. Uponor Q&E obročki so namenjeni za uporabo na Uponor Q&E fitingih. Primerni za PE-Xa cevi dimenzije 16 mm. Koda d [mm] barva [-] p [bar] Naziv Pakirano EM Uponor Q&E obroček, bel, z robom naravna 6+10 za Uponor PE-Xa cevi 16 mm 20 kos Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos 30

31 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor jeklena mreža Classic Uponor sistem z jeklenimi mrežami Classic Uponor sistem z jekleno mrežo Classic je idealna rešitev za sisteme talnega ogrevanja/hlajenja na praktično vseh vrstah tal v novih stanovanjskih in poslovnih zgradbah. Na voljo z dvema različnima razmakoma med palicami. Sistem Uponor Classic omogoča optimizacijo razmaka med cevmi, da se doseže želena toplotna oddaja. Ker je sloj, v katerem so ogrevalne cevi, ločen od izolacijskega sloja, je sistem, v kombinaciji s toplotno izolacijo za velike obremenitve, primeren za površine z večjimi povoznimi obremenitvami in nosilnimi obremenitvami, kot so npr. avtomobilski razstavni prostori, proizvodne hale, skladiščni prostori, Vaše prednosti Točen razmak med cevmi: jeklena mreža in cevna držala zagotavljajo standardiziran razmak med cevmi tako v vzdolžni kot tudi v prečni smeri. Trdno pritrjevanje: cevna držala zanesljivo in trdno učvrstijo cev na nosilni element. Brez poškodb prekrivnega sloja izolacije. Prosta izbira izolacijskega (spodnjega) sloja. Stroškovno učinkovita samostojna vgradnja: fleksibilna, hitra in enostavna vgradnja, prihranek časa in denarja. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor jeklena mreža Uponor PE-Xa cev 17x2 + 20x2 Uponor obložna folija Uponor razdelilec Uponor PE folija 0,2 mm Uponor PE-Xa Q&E spojka Uponor razmejitveni profil Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor kabelska vezica Uponor zaščitna cev do 20 mm Uponor označevalni set Uponor regulacijski ventil G1/Rp1 Uponor žična spona Uponor dodatek za estrih Uponor omarica Uponor držalo cevi za mrežo Uponor PE folija 0,2 mm Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 31

32 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor jeklena mreža Classic Uponor Classic - sistemske komponente in pribor Uponor jeklena mreža Classic Za čvrsto povezavo kabelskih vezic/spon in cevi talnega ogrevanja. Dimenzija 2100 mm x 1200 mm. Material: korozijsko zaščiteno jeklo. l r r b D Koda l [mm] b [mm] d [mm] r [mm] A [m²] Naziv Pakirano EM Uponor mreža Classic 15 cm razmak 15 in 30, korozijsko zaščiteno 25 m² Uponor mreža Classic 10 cm razmak 10 in 20, korozijsko zaščiteno 25 m² Uponor držalo cevi Plastično držalo za pritrjevanje cevi dimenzij mm na jekleno mrežo debeline do 6 mm. Koda Naziv Pakirano EM Uponor držalo cevi za cevi 15-20mm za montažo na mreže debeline do 6 mm 100 kos D Uponor kabelska vezica Za pritrjevanje Uponor cevi na jeklene mreže. Izdelana iz poliamida. l Koda b [mm] l [mm] Naziv Pakirano EM Uponor kabelska vezica, dolžina 200 mm kos Uponor žična spona Za pritrjevanje Uponor cevi na jeklene mreže. Izdelana iz jekla. V paketu je 250 kosov. Koda Naziv Pakirano EM Uponor žična spona, 150 x kos 32

33 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor jeklena mreža Classic Uponor Classic - sistemske komponente in pribor Uponor PE-Xa cevi Pe-Xa cev z difuzijsko zaščito, izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu pren ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Difuzijski zaščitni sloj izdelan iz EVOH-a (etil-vinil-alkohol). Cevi dimenzije 17 in 20 mm imajo dodatni zunanji sloj iz PE materiala. Uponor eval in pe PE-Xa Q&E cevi ustrezajo zahtevam za difuzijsko upornost po standardu DIN Razred uporabe "4" - talno ogrevanje in nizko-temperaturni radiatorji. Temperatura, pri kateri nastanejo poškodbe: 95 C, maksimalni obratovalni tlak 6 barov. Koda d [mm] s [mm] L [m] V [l/m] Naziv Pakirano EM Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 120 m 120 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 240 m 240 m Uponor pe PE-Xa Q&E cev 17x v kolutih dolžine 640 m 640 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 120 m 120 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 240 m 240 m Uponor pe PE-Xa Q&E cev 20x v kolutih dolžine 480 m 480 m Uponor PE-Xa Q&E spojka Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 5 kos Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 1 kos 33

34 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistem ometa za stropno hlajenje Uponor sistem ometa stensko in/ali stropno ogrevanje/hlajenje V primeru, ko želimo upravljati temperaturo v prostoru z mislimi na udobje in stroške, potem je Uponor sistem ometa večnamenski, saj se lahko uporabi na stenah ali stropovih in sicer tako za ogrevanje kot tudi za hlajenje. Vaše prednosti Minimalna vgradna višina. Univerzalen sistem za montažo na steno in strop. Zelo malo, optimalno izbranih sistemskih elementov. Izbira že desetletja poznanih Uponor PE-Xa cevi 9,9 x 1,1 mm. Q&E sistem fitingov za hitro in ekonomično vgradnjo. Hiter odzivni čas zahvaljujoč majhnemu nanosu prekrivnega sloja (omet). Prihranek pri energiji zahvaljujoč optimalnim obratovalnim temperaturam. Sistemski elementi Cevi in fitingi Dodatni elementi Razdelilci/omarice Uponor držalo cevi Uponor PE-Xa cev 9,9 x 1,1 Uponor PE-Xa cev 20x2 Uponor razdelilec Uponor Minitec spojka 9,9 Uponor Q&E T kos 20/9,9/20 Uponor vijačne spojke za cevi PE-Xa in MLCP Uponor Minitec raztezno orodje Uponor Q&E reducirna spojka 9,9/20 Uponor regulacijski ventil G1/Rp1 Uponor omarica Prostorska regulacija Uponor brezžična regulacija Uponor ožičena regulacija 24V 230V komponente Regulacijske postaje Uponor regulacijske postaje - pregled 20,5 34

35 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistem ometa za stropno hlajenje Uponor stensko/stropno O/H - sistemske komponente in pribor Uponor PE-Xa cevi Pe-Xa cev s kisikovo difuzijsko zaporo, izdelana iz zamreženega polietilena (PE-Xa) z uporabo postopka Engel, ustreza standardu pren ISO "Plastični cevni sistemi za instalacije s toplo in hladno vodo - zamrežen polietilen". Kisikova difuzijska zapora izdelana iz EVOH-a (etil-vinil-alkohol). Uponor cevi ustrezajo zahtevam za kisikovo difuzijsko zaporo po standardu DIN Temperatura, pri kateri nastanejo poškodbe: 95 C. Obratovalni tlak 8,8 barov (pri 70 C). Koda d [mm] s [mm] L [m] V [l/m] Naziv Pakirano EM Uponor eval PE-Xa cev 9.9x v kolutih dolžine 120 m 120 m Uponor eval PE-Xa cev 9.9x v kolutih dolžine 240 m 240 m Uponor eval PE-Xa cev 9.9x v kolutih dolžine 480 m 480 m Uponor držalo cevi 9.9 d r a h Samolepilno U-držalo izdelano iz recikliranega materiala, z integriranim držalom za Uponor PE-Xa cevi dimenzije 9.9x1.1 mm. Dolžina držala: 2.5 m Širina držala: 24 mm Razmak med držali cevi: 20 mm (center/center) Vgradna višina skupaj s cevjo: 13 mm l b Koda l [mm] b [mm] h [mm] d [mm] ra [mm] Naziv Pakirano EM Uponor držalo cevi m Uponor PE-Xa Q&E reducirna spojka 20x9.9 Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] d1 [mm] Naziv Pakirano EM Uponor PE-Xa Q&E reducirna spojka 20x vklj. 1 PE-X obr. 9.9 in 1 PE-X obr kos Uponor PE-Xa Q&E reducirni T kos 20x9.9 Za priklop Uponor PE-Xa cevi, izdelan iz medenine. Koda d [mm] d1 [mm] d2 [mm] Naziv Pakirano EM Uponor PE-Xa Q&E reducirni T kos 20x vklj. 1 PE-X obr. 9.9 in 2 PE-X obr kos l z Uponor PE-Xa Q&E spojka Za Uponor PE-Xa cevi 9,9mm, sestoji iz: - 1x spojka - 2x PEX Q&E obročka za zanesljiv spoj Material: Spojka izdelana iz medenine; PEX Q&E obročki izdelani iz visoko-zamreženega polietilena d Koda d [mm] s [mm] l [mm] z [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 10 kos 35

36 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sistem ometa za stropno hlajenje Uponor stensko/stropno O/H - sistemske komponente in pribor Uponor PE-X obroč za PE-Xa cevi Za Uponor Minitec PE-Xa cev 9.9 x 1.1 mm; za zanesljiv priklop na Minitec fitinge. Material: visoko-tlačni zamreženi polietilen (PE-Xa) Koda d [mm] Naziv Pakirano EM Uponor PE-X obroč za cevi x kos Uponor PE-Xa prehodna spojka Za Uponor PE-Xa cevi 9.9x1.1 mm, izdelana iz medenine. l z d AG SW Koda d [mm] ZN [cola] l [mm] z [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa prehodna spojka R 1/ /2 z enim PE-X obročkom 10 kos Uponor PE-Xa vijačna spojka 9.9 mm Za priključitev Uponor PE-Xa cevi 9.9x1.1 mm na Uponor razdelilce in Uponor priključne enote, izdelana iz medenine. l d IG SW Koda d [mm] NN [cola] l [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa vijačna spojka 9.9x G 3/ /4NN, eurokonus, z enim PE-X obročkom 10 kos Uponor raztezne klešče za Uponor PE-Xa cevi 9.9x1.1 Ročno orodje za enostavno raztezanje Uponor PE-Xa cevi 9,9 x 1,1 mm. Sestoji iz: - 1x raztezno orodje - 1x raztezna glava za PE-Xa cevi 9,9 x 1,1 mm - 1x tuba z mazilom - plastični kovček Koda Naziv Pakirano EM Uponor raztezne klešče za cevi PE-Xa 9.9x1.1 mm 1 set 36

37 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor sevalna pločevina Uponor sevalna pločevina Uponor sevalna pločevina 17 mm Izdelana iz aluminija, namenjena kot nosilni element Uponor PE-Xa cevi 17x2 mm na lesenih podlagah. Sredinski razmak lesenih letev je 200 mm. Koda l [mm] b [mm] Naziv Pakirano EM Uponor sevalna plošča 17 mm x 190 mm 60 kos Uponor sevalna plošča Izdelana iz aluminija, namenjena kot nosilni element Uponor PE-Xa cevi 20x2 mm na lesenih podlagah. Sredinski razmak lesenih letev je 300 mm. Ena embalažna enota pakiranja (40 plošč) zadošča za prekritje površine velikosti 16 m² (upoštevajoč 80% prekritost površine). Koda l [mm] b [mm] Naziv Pakirano EM Uponor sevalna plošča 20 mm x 280 mm 40 kos 37

38 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pribor za talno ogrevanje Uponor pribor za talno ogrevanje Uponor obložna folija 150x10 Za vgradnjo med estrihom in mejnimi gradbenimi deli (stena,...), za talne konstrukcije v skladu z DIN in DIN EN 1264; z večkratno perforacijo za lažje odstranjevanje, zadnja stran samolepilna, sprednja stran s PE folijo in samolepilnim trakom, ki omogoča izdelavo tesnega spoja med obložno folijo in izolacijo ter natančno vgradnjo v kotih/vogalih; posebej primerno za samorazlivne estrihe. Material: zaprto celični polietilen PE-LD Razred gradbenega material: B2 Barva: modra Koda h [mm] s [mm] L [m] barva [-] Naziv Pakirano EM Uponor obložna folija 150x modra dolžine 50 m 200 m Uponor obložna folija 150x8 Obložna folija skladna s standardom DIN 18560, izdelana iz polietilena, zadnja stran samolepilna, sprednja stran s samolepilnim trakom, ki omogoča izdelavo tesnega spoja med obložno folijo in izolacijo. Dolžina folije: 50 m Koda h [mm] s [mm] L [m] Naziv Pakirano EM Uponor obložna folija 150x dolžine 50 m 200 m Uponor razmejitveni profil 100x10 Samolepilni nosilni profil izdelan iz trdega PVC-ja s trakom iz polietilenske pene debeline 10 mm. Namenjeno za zanesljivo ločevanje odsekov estriha (npr. pri vratih) in za absorbiranje raztezanja estriha. Za raztezke po standardu DIN Višina: 100 mm Debelina materiala: 10 mm Dolžina: 2 m Koda h [mm] s [mm] L [m] Naziv Pakirano EM Uponor samolepilni razmejitveni profil x 10 mm, dolžina 2 m 30 m Uponor zaščitna cev 20 mm Izdelana iz PE-LD, vzdolžno prerezana. Namenjena za zaščito cevi do dimenzije 20 mm pri prehodih skozi razmejitveni profil. Dolžina: 300 mm Koda l [mm] b [mm] s [mm] Naziv Pakirano EM Uponor zaščitna cev za cevi do dimenzije 20 mm 30 kos Uponor zaščitna cev 9.9 mm Izdelana iz PE-LD, vzdolžno prerezana. Namenjena za zaščito cevi do dimenzije 9.9 mm pri prehodih skozi razmejitveni profil. Dolžina: 300 mm b l s Koda l [mm] s [mm] b [mm] Naziv Pakirano EM Uponor zaščitna cev za PE-Xa cevi 9.9 x 1.1, dolžina 300 mm 30 kos 38

39 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pribor za talno ogrevanje Uponor pribor za talno ogrevanje 04 > PE-LD < l Uponor PE folija 0.2 mm Za vgradnjo na Uponor izolacijo ali na standardni izolacijski material, potrjena za nameravano uporabo - področja brez sistemskih plošč. Preprečuje predor estriha v izolacijski sloj. Dimenzije: 4 m x 2.5 m Debelina: 0.2 mm B Koda L [m] B [m] s [mm] Naziv Pakirano EM Uponor PE folija debeline 0,2 mm ~ x 1.25 m 75 m² Uponor pritrdilec folije Za pritrjevanje folije na izolacijo. Dolžina: 25 mm. Koda l [mm] Naziv Pakirano EM Uponor pritrdilec folije l=25mm kos Uponor dodatek za estrih VD 450 Uporablja se kot dodatek za estrihe in malte; izboljša kvaliteto estriha zaradi povečane plastičnosti in boljšega zadrževanja vode. Ne sme se uporabljati v kombinaciji s samorazlivnimi ali anhidritnimi estrihi! Poraba pri debelini estriha 7 cm: približno 0.2 l/m² Minimalno prekritje cevi z estrihom: 30 mm pri 2kN/m² ali 45 mm pri 5kN/ m² v povezavi z Uponorjevo izolacijo/sistemskimi ploščami za 5kN/m² Čas vezanja in sušenja: 21 dni Koda DS [d] Por. [l/m²] Naziv Pakirano EM Uponor dodatek za estrih za približno 0.2 boljšo toplotno prevodnost, tip VD l Uponor dodatek za estrih VD 550 Uporablja se kot dodatek za estrihe in malte; izboljša kvaliteto estriha zaradi povečane plastičnosti in boljšega zadrževanja vode. VD 550 N prav tako omogoča estrihu, da se hitreje osuši (zgodnejša trdota). Ne sme se uporabljati v kombinaciji s samorazlivnimi ali anhidritnimi estrihi! Poraba pri debelini estriha 7 cm: približno 0.2 l/m² Minimalno prekritje cevi z estrihom: 30 mm pri 2kN/m² ali 45 mm pri 5kN/ m² v povezavi z Uponorjevo izolacijo/sistemskimi ploščami za 5kN/m² Čas sušenja: 8 dni Koda DS [d] Por. [l/m²] Naziv Pakirano EM Uponor dodatek za estrih za približno 0.2 hitrejše sušenje, tip VD 550 N 25 l 39

40 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pribor za talno ogrevanje Uponor pribor za talno ogrevanje Uponor sredstvo proti zmrzovanju Protizmrzovalno sredstvo na osnovi etilnega glikola, služi kot aditiv za ploskovne ogrevalne sisteme z Uponor cevmi in standardnimi tesnilnimi materiali ogrevalnega sistema. Volumski delež do -20 C: 25% Volumski delež do -25 C: 40% Volumski delež do -30 C: 45% Vsebnost vode v ceveh (za izračun mešalnega razmerja): 14 x 2: l/m 17 x 2: 0.13 l/m 20 x 2.3: 0.19 l/m 25 x 2.3: 0.33 l/m Koda Naziv Pakirano EM Uponor sredstvo proti zmrzovanju do - 30 C, tip GNF 20 l Uponor označevalni set Namenjen za označevanje mesta merjenja vlage v estrihu, z rdečo konico. Označevalni set se pritrdi, skladno z DIN 18560, z lepilnim trakom na pokrivni sloj izolacije. Označevalni set ne poškoduje pokrivnega sloja. Upoštevati je potrebno minimalno razdaljo od merilne točke do najbližje cevi, ki znaša 10 cm. Potrebna količina: 1 označevalni set na prostor; za površine, ki so večje od 50 m², se zahteva več označevalnih setov. Material: gumirana okrogla palica, podnožje izdelano iz plastike in opremljeno z lepilnim trakom. Koda h [mm] Naziv Pakirano EM Uponor označevalni set višina 100 mm 10 kos Uponor lepilni trak Lepilni trak za lepljenje stikov med multi folijo ali izolacijsko rolo, uporaben skupaj z ročno pripravo za lepljenje. Dolžina traku v eni roli: 66 m. Koda L [m] Naziv Pakirano EM Uponor lepilni trak 50 mm kos Uponor fitingi za talno ogrevanje l z Uponor PE-Xa Q&E spojka Za Uponor PE-Xa cevi 9,9mm, sestoji iz: - 1x spojka - 2x PEX Q&E obročka za zanesljiv spoj Material: Spojka izdelana iz medenine; PEX Q&E obročki izdelani iz visoko-zamreženega polietilena d Koda d [mm] s [mm] l [mm] z [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 10 kos 40

41 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pribor za talno ogrevanje Uponor fitingi za talno ogrevanje Uponor Q&E medeninasta spojka enakokraka Izdelana iz DR medenine (medenina odporna na razcinkanje). Opomba: Uponor Q&E obročki se morajo naročiti posebej! Koda d [mm] p [bar] Naziv Pakirano EM Uponor Q&E spojka kos Uponor PE-Xa Q&E spojka Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] Naziv Pakirano EM Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 5 kos Uponor PE-Xa Q&E spojka z dvema PE-X obročkoma 1 kos Uponor zatisna spojka MLC do 32 Izdelana iz kositrane medenine, s fiksno vstavljeno zatisno pušo, barvnim plastičnim obročkom, identifikacijo zatisnjenja in z zagotovljeno varnostjo pri tlačnem preizkusu. Zatisnjenje brez posnemanja. Koda d [mm] Naziv Pakirano EM Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos Uponor zatisna spojka MLC kos Uponor dvojna spojka Izdelana iz galvansko kositrane medenine. Zunanji navoj izdelan v skladu s standardom DIN EN ISO Koda ZN [cola] Naziv Pakirano EM Uponor dvojna spojka z eurokonusom /4 3/4-3/4 zunanji navoj 10 kos Uponor PE-Xa prehodna spojka Za Uponor PE-Xa cevi 9.9x1.1 mm, izdelana iz medenine. l z d AG SW Koda d [mm] ZN [cola] l [mm] z [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa prehodna spojka R 1/ /2 z enim PE-X obročkom 10 kos Uponor PE-Xa Q&E reducirna spojka 20x9.9 Za priklop Uponor PE-Xa cevi, izdelana iz medenine. Koda d [mm] d1 [mm] Naziv Pakirano EM Uponor PE-Xa Q&E reducirna spojka 20x vklj. 1 PE-X obr. 9.9 in 1 PE-X obr kos 41

42 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor pribor za talno ogrevanje Uponor fitingi za talno ogrevanje Uponor PE-Xa Q&E reducirni T kos 20x9.9 Za priklop Uponor PE-Xa cevi, izdelan iz medenine. Koda d [mm] d1 [mm] d2 [mm] Naziv Pakirano EM Uponor PE-Xa Q&E reducirni T kos 20x vklj. 1 PE-X obr. 9.9 in 2 PE-X obr kos Uponor PE-X obroč za PE-Xa cevi Za Uponor Minitec PE-Xa cev 9.9 x 1.1 mm; za zanesljiv priklop na Minitec fitinge. Material: visoko-tlačni zamreženi polietilen (PE-Xa) Koda d [mm] Naziv Pakirano EM Uponor PE-X obroč za cevi x kos Uponor Q&E obroč bel Izdelan iz PE-X materiala. Uponor Q&E obročki so namenjeni za uporabo na Uponor Q&E fitingih. Primerni za PE-Xa cevi dimenzije 16 mm. Koda d [mm] barva [-] p [bar] Naziv Pakirano EM Uponor Q&E obroček, bel, z robom naravna 6+10 za Uponor PE-Xa cevi 16 mm 20 kos Uponor Q&E obroček, bel, z robom, za naravna 6+10 Uponor PE-Xa cevi 20 mm 20 kos 42

43 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor modularni plastični razdelilci Število Koda Koda L zank A B [mm] B z merilcem pretoka A z balansirnim ventilom (230 V) (24 V) x x x x (Uponor osnovni set) Število zank na razdelilcu Uponor plastični enojni segment Uponor plastični razdelilec s 3 odcepi Uponor plastični razdelilec s 4 odcepi Uponor plastični razdelilec s 6 odcepi Uponor osnovni set

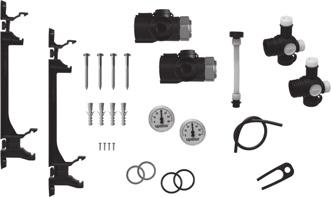

44 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor modularni plastični razdelilci Uponor modularni plastični razdelilec z balansirnim ventilom Paket vsebuje dovodni in povratni razdelilec izdelan in poliamida, ki je ojačan s steklenimi vlakni. Priključki za ogrevalne zanke so 3/4ZN eurokonus in odgovarjajo vgradnji Uponor vijačnih spojk z eurokonusom (spojke niso priložene!). Razmak med posameznimi odcepi je 50 mm. Razdelilci se lahko sestavljajo do želenega števila odcepov. Na povratni del razdelilca je možno vgraditi Uponor termopogone z zunanjim navojem M30x1,5. Na vsakem dovodnem delu so balansirni ventili za nastavljanje pretoka v posamezni zanki. Maksimalna obratovalna temperatura: 60 C Maksimalni obratovalni tlak: 6 barov Koda odcepi [-] l [mm] Naziv Pakirano EM Uponor modularni plastični razdelilec z balansirnim ventilom, 3 odcepi 1 kos Uponor modularni plastični razdelilec z balansirnim ventilom, 4 odcepi 1 kos Uponor modularni plastični razdelilec z balansirnim ventilom, 6 odcepov 1 kos Uponor modularni plastični razdelilec z merilcem pretoka Paket vsebuje dovodni in povratni razdelilec izdelan in poliamida, ki je ojačan s steklenimi vlakni. Priključki za ogrevalne zanke so 3/4ZN eurokonus in odgovarjajo vgradnji Uponor vijačnih spojk z eurokonusom (spojke niso priložene!). Razmak med posameznimi odcepi je 50 mm. Razdelilci se lahko sestavljajo do želenega števila odcepov. Na povratni del razdelilca je možno vgraditi Uponor termopogone z zunanjim navojem M30x1,5. Na vsakem dovodnem delu so vgrajeni merilci pretoka (z vidno skalo 0-4 l/min) za nastavljanje in zapiranje posameznih zank. Maksimalna obratovalna temperatura: 60 C Maksimalni obratovalni tlak: 6 barov Koda odcepi [-] l [mm] Naziv Pakirano EM Uponor modularni plastični razdelilec z merilcem pretoka, 3 odcepi 1 kos Uponor modularni plastični razdelilec z merilcem pretoka, 4 odcepi 1 kos Uponor modularni plastični razdelilec z merilcem pretoka, 6 odcepov 1 kos Uponor pribor za plastične razdelilce Uponor osnovni set Za Uponor modularni plastični razdelilec. Vsebuje držala razdelilca, ploščato tesnjena vijačna priključna elementa s holendersko matico, termometer in zaključna elementa razdelilca s polnilno-izpustno pipo, odzračevalnikom in "by-pass"-om. Koda l [mm] Naziv Pakirano EM Uponor osnovni set G1" za Uponor plastični razdelilec 1 set 44

45 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor pribor za plastične razdelilce Uponor kotna priključna garnitura Za priključitev dovodnih/povratnih cevi na Uponor modularni plastični razdelilec od spodaj. Izdelana iz poliamida ojačanega s steklenimi vlakni. Maksimalna obratovalna temperatura: 60 C Maksimalni obratovalni tlak: 6 barov Koda Naziv Pakirano EM Uponor kotna priključna garnitura za priklop Uponor plastičnega razdelilca 1 set Uponor enojni segmentni set 50 AG AG Za Uponor plastični razdelilec z balansirnim ventilom za priklop dodatne ogrevalne zanke. Dovodni del z balansirnim ventilom, povratni del s termostatskim nastavkom in zaščitno kapo. Na povratni del je možno vgraditi Uponor termopogon z zunanjim navojem. Priključek za ogrevalno zanko je 3/4ZN eurokonus in odgovarja vgradnji Uponor vijačnih spojk z eurokonusom (spojke niso priložene!). Izdelan iz poliamida ojačanega s steklenimi vlakni. Maksimalna obratovalna temperatura: 60 C Maksimalni obratovalni tlak: 6 barov. Koda ZN [cola] Naziv Pakirano EM Uponor enojni segment G 3/4 z balansirnim ventilom 1 set Uponor enojni segmentni set AG AG Za Uponor plastični razdelilec z merilcem pretoka za priklop dodatne ogrevalne zanke. Dovodni del z merilcem pretoka (z vidno skalo 0-4 l/ min) za nastavljanje in zapiranje posameznih zank, povratni del s termostatskim nastavkom in zaščitno kapo. Na povratni del je možno vgraditi Uponor termopogon z zunanjim navojem. Priključek za ogrevalno zanko je 3/4ZN eurokonus in odgovarja vgradnji Uponor vijačnih spojk z eurokonusom (spojke niso priložene!). Izdelan iz poliamida ojačanega s steklenimi vlakni. Maksimalna obratovalna temperatura: 60 C Maksimalni obratovalni tlak: 6 barov. Koda ZN [cola] Naziv Pakirano EM Uponor enojni segment G 3/4 z merilcem pretoka 1 set Uponor set distančnikov Za priključitev Uponor enojni segmentnih setov na Uponor modularni plastični razdelilec v primeru, da je ogrevalna zanka priključena od zgoraj (sosednja je priklopljena od spodaj). Koda Naziv Pakirano EM Uponor set distančnikov set 45

46 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor pribor za plastične razdelilce Uponor priključek za gumijasto cev Za priključitev gumijaste cevi 1/2" (pri polnjenju/praznjenju sistema) na Uponor plastični razdelilec. G 3/4 Koda Naziv Pakirano EM Uponor priključek za gumijasto cev za priklop na plastični razdelilec 1 set l z l z SW AG IG h 1 90 Uponor priključni ventil Za hidravlično balansiranje in zapiranje dovoda/povratka Uponor plastičnega razdelilca. Sestoji iz: - G 1/Rp1 dovodnega regulacijskega ventila za hidravlično balansiranje in neodvisno zapiranje/odpiranje razdelilca, vključno z ročko in prikazom za nastavitev/zapiranje. kvs vrednost: 5,4 m³/h - G1/Rp1 povratnega ventila za zapiranje/odpiranje razdelilca, vključno z ročko in prikazom zapiranja; uporaben za Uponorjev termopogon za plastični razdelilec. kvs vrednost: 6,4 m³/h V kombinaciji z Uponorjevimi termopogoni za plastični razdelilec znaša kvs vrednost 4,8 m³/h. Priključni ventil se lahko uporablja za krmiljenje posamičnih con. IG Material: ohišje izdelano iz medenine, ročki izdelani iz poliamida. Maksimalni preizkusni tlak: 10 barov (voda) h 1 Koda l [mm] h1 [mm] z [mm] ZN [cola] NN [cola] SW [mm] Naziv Pakirano EM Uponor priključni ventil G1/Rp G 1 Rp 1 38 za Uponor plastični razdelilec 1 set Uponor termometer za plastični razdelilec Za prikaz dovodne in povratne temperature na Uponorjevem plastičnem razdelilcu. Za vgradnjo v priključni element, ki je sestavni del osnovnega seta. Vsebuje dva "klik" termometra. Izdelano iz polikarbonata. Koda Naziv Pakirano EM Uponor rezervni termometer 0-60 C za Uponor plastične razdelilce 1 set 73 Uponor topmeter/merilec pretoka za plastični razdelilec Za nastavitev količine vode posameznih ogrevalnih zank v območju 0-4 l/ min. Količina vode (pretok) je viden v kontrolnem okenčku. Z zaporno funkcijo. Izdelan iz poliamida, ki je ojačan s steklenimi vlakni. 22 x 1,5 Koda Naziv Pakirano EM Uponor rezervni topmeter 0-4l/min za Uponor plastične razdelilce 1 kos 46

47 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor razdelilci iz nerjavnega jekla Uponor razdelilec iz nerjavnega jekla z balansirnim ventilom Razdelilec s priključno matico z notranjim navojem G1 in ploščatim tesnilom; na eni strani z vrtljivo polnilno izpustno pipo in odzračevalno pipo, za priključitev cevi, vključno s slepo matico 3/4. Priključek ogrevalne zanke z zunanjim navojem 3/4 z eurokonusom v skladu s standardom DIN V 3838 za priključitev odgovarjujočih Uponor vijačnih spojk z eurokonusom. Razmak med posameznimi odcepi: 55 mm. Dovodni razdelilec z regulacijsko balansirnimi ventili, ki imajo vgrajen poseben vijak za nastavljanje ventila (s pomočjo inbus ključa). Povratni razdelilec s termostatskimi nastavki in plastično glavo za odpiranje. Uponor termopogoni z notranjim navojem M30x1,5 se montirajo direktno na termostatske nastavke. Razdelilci namontirani na posebnih nosilcih z zvočno-izolativnimi držali. Brez krogelnih ventilov in Uponor vijačnih spojk. Izdelan iz nerjavnega jekla. Maksimalna obratovalna temperatura: 60 C Maksimalen obratovalen tlak: 6 barov. Koda odcepi [-] l [mm] Naziv Pakirano EM Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 2 odcepa 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 3 odcepi 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 4 odcepi 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 5 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 6 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 7 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 8 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 9 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 10 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 11 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z balansirnim ventilom, 12 odcepov 1 kos Uponor razdelilec iz nerjavnega jekla z merilcem pretoka Razdelilec s priključno matico z notranjim navojem G1 in ploščatim tesnilom; na eni strani z vrtljivo polnilno izpustno pipo in odzračevalno pipo, za priključitev cevi, vključno s slepo matico 3/4. Priključek ogrevalne zanke z zunanjim navojem 3/4 z eurokonusom v skladu s standardom DIN V 3838 za priključitev odgovarjujočih Uponor vijačnih spojk z eurokonusom. Razmak med posameznimi odcepi: 55 mm. Dovodni razdelilec z merilci pretoka (z vidno skalo 0-4 l/min) za nastavljanje in zapiranje posameznih zank. Povratni razdelilec s termostatskimi nastavki in plastično glavo za odpiranje. Uponor termopogoni z notranjim navojem M30x1,5 se montirajo direktno na termostatske nastavke. Razdelilci namontirani na posebnih nosilcih z zvočno-izolativnimi držali. Brez krogelnih ventilov in Uponor vijačnih spojk. Izdelan iz nerjavnega jekla. Maksimalna obratovalna temperatura: 60 C Maksimalen obratovalen tlak: 6 barov. Koda odcepi [-] l [mm] Naziv Pakirano EM Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 2 odcepa 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 3 odcepi 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 4 odcepi 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 5 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 6 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 7 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 8 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 9 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 10 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 11 odcepov 1 kos Uponor nerjaveči UFH-razdelilec 1" z merilcem pretoka, 12 odcepov 1 kos 47

48 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor pribor za razdelilec Uponor PE-Xa vijačna spojka 9.9 mm Za priključitev Uponor PE-Xa cevi 9.9x1.1 mm na Uponor razdelilce in Uponor priključne enote, izdelana iz medenine. l d IG SW Koda d [mm] NN [cola] l [mm] SW [mm] Naziv Pakirano EM Uponor PE-Xa vijačna spojka 9.9x G 3/ /4NN, eurokonus, z enim PE-X obročkom 10 kos 18 d 5 Uponor vijačna spojka Vijačna spojka izdelana iz medenine, za priključitev Uponor PE-Xa cevi na razdelilce. Notranji navoj 3/4-eurokonus skladen s standardom DIN EN ISO Material: medenina IG SW Koda d [mm] s [mm] NN [cola] SW [mm] Naziv Pakirano EM Uponor PE-Xa vijačna spojka 14x G 3/4 30 3/4 notranji navoj, eurokonus 10 kos Uponor PE-Xa vijačna priključna spojka /2.0 G 3/4 30 3/4 notranji navoj, eurokonus 10 kos Uponor PE-Xa vijačna spojka 17x G 3/4 30 3/4 notranji navoj, eurokonus 10 kos Uponor PE-Xa vijačna spojka 20x1.9/ /2.0 G 3/4 30 3/4 notranji navoj, eurokonus 10 kos 18 d 5 Uponor galvansko zaščitena vijačna spojka Vijačna spojka izdelana iz galvansko zaščitene medenine, za priključitev Uponor PE-Xa cevi na razdelilce. Notranji navoj 3/4-eurokonus skladen s standardom DIN EN ISO IG SW Koda d [mm] NN [cola] SW [mm] p [bar] Naziv Pakirano EM Uponor vijačna priključna spojka S G 3/ x1.8/2.0x3/4 Eurokonus, zaščitena 10 kos Uponor vijačna priključna spojka S G 3/ x1.9/2.0x3/4 Eurokonus, zaščitena 10 kos Uponor vijačna spojka MLC Sestoji iz galvansko ponikljane medeninaste matice, notranje spojke izdelane iz PPSU in zatisnega obroča izdelanega iz PA. Za priklop Uponor MLC cevi na razdelilce. Notranji navoj 1/2" in 3/4" eurokonus izdelan v skladu s standardom DIN EN ISO Koda d [mm] s [mm] NN [cola] Naziv Pakirano EM Uponor vijačna spojka MLC 14-3/4 2.0 G3/4 notranji navoj - eurokonus 10 kos Uponor vijačna spojka MLC 16-3/ G3/4 notranji navoj - eurokonus 10 kos Uponor vijačna spojka MLC 20-3/ G3/4 notranji navoj - eurokonus 10 kos 48

49 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor pribor za razdelilec Uponor krogelni ventil Izdelan iz galvansko zaščitene medenine. S ploščatim tesnjenjem priključnega zunanjega navoja G1. Dolžina : 60 mm. Koda Naziv Pakirano EM Uponor krogelni ventil 1Z x 1N ploščato tesnjeno 1 set Uponor slepa matica za razdelilec H Izdelana iz galvansko zaščitene medenine, s tesnilnim vložkom za eurokonus. Koda NN [cola] Naziv Pakirano EM Uponor slepa matica z eurokonus vložkom G 3/4 za medeninasti razdelilec H 10 kos Uponor držalo cevi - lok Uponor držalo cevi - lok Izdelano iz galvansko zaščitenega jekla. Služi kot opora/držalo cevem v predelu razdelilca. Koda d [mm] Naziv Pakirano EM Uponor držalo cevi - lok mm 50 kos Uponor držalo cevi - lok za cevi mm 50 kos Uponor držalo cevi - lok mm 50 kos Uponor cevno držalo - plastično Izdelan iz proti udarcem odporni plastiki. Služi kot opora/držalo cevem pri 90 lokih. Koda d [mm] Naziv Pakirano EM Uponor plastično držalo cevi - lok mm 50 kos Uponor cevno držalo - plastično Izdelano iz proti udarcem odporni plastiki. Služi kot opora/držalo cevem pri 90 lokih v predelu razdelilca. Koda d [mm] Naziv Pakirano EM Uponor plastično držalo cevi - lok mm 50 kos Uponor plastično držalo cevi - lok mm 50 kos 49

50 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor razdelilci za talno ogrevanje Uponor razdelilne omarice Podometna razdelilna omarica Za pritrditev Uponor razdelilcev, Uponor priključnega modula in Uponor regulacijskih postaj na univerzalno pritrdilno letev vključno s pritrdilnim setom. Izdelana iz galvaniziranega jekla. Vsi vidni deli so praškasto barvani v beli barvi (RAL 9010). Širina omarice (z okvirjem): mm Vgradna globina omarice: mm Vgradna višina omarice: mm Koda b [mm] h [mm] Naziv Pakirano EM Uponor podometna omarica UFH širine 555mm, bela 1 kos Uponor podometna omarica UFH širine 710mm, bela 1 kos Uponor podometna omarica UFH širine 785mm, bela 1 kos Uponor podometna omarica UFH širine 950mm, bela 1 kos Nadometna razdelilna omarica Za pritrditev Uponor razdelilcev, Uponor priključnega modula in Uponor regulacijskih postaj na univerzalno pritrdilno letev vključno s pritrdilnim setom. Izdelana iz galvaniziranega jekla. Vsi vidni deli so praškasto barvani v beli barvi (RAL 9010). Širina omarice (z okvirjem): mm Vgradna globina omarice: 160mm Vgradna višina omarice: 820mm Koda b [mm] h [mm] Naziv Pakirano EM Uponor nadometna omarica UFH širine 555mm, bela 1 kos Uponor nadometna omarica UFH širine 710mm, bela 1 kos Uponor nadometna omarica UFH širine 785mm, bela 1 kos Uponor nadometna omarica UFH širine 950mm, bela 1 kos 50

51 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor individualna brezžična regulacija temperature v prostoru z dinamičnim upravljanjem z energijo (DEM) Uponor individualna brezžična re- -gulacija temperature v prostoru z dinamičnim upravljanjem z energijo (DEM) je bila razvita na osnovi obstoječe brezžične regulacije temperature v prostoru. Poleg barve priključnega modula (prej bel, sedaj siv) je še veliko drugih razlik med obema variantama. Napredni sistem je na voljo s široko paleto prednosti, ki omogočajo enostavnejšo vgradnjo. Poleg velikega prihranka energije med samim obratovanjem, hitra vgradnja in uporabniku prijazno delovanje, ki veljata za vse Uponorjeve sisteme, omogočajo še boljšo učinkovitost ogrevanja in hlajenja. Funkcija avtomatskega balansiranja odpravlja časovno utrujajoče ročno hidravlično balansiranje. V večini primerov ni nobene potrebe po ponovnem preračunavanju nastavitev ventilov, ki se normalno zahteva ob spremembah velikosti prostora ali spremembi talne obloge. Distribucija toplote v prostor je preračunana z že prej omenjeno programsko rešitvijo. Ustrezne vrednosti so shranjene, tako se sistem avtomatično balansira v rednih intervalih. To zagotavlja optimalno distribucijo energije! Nastavitev udobja preprečuje, da ogrevalne površine postanejo preveč hladne, ko se prostor ogreva z alternativnimi viri (npr. odprt kamin). Diagnostika dovoda sprem- -lja toplotno oddajo v vseh prostorih in sporoča vsakršen nezadosten ali prekomeren dovod vmesniku I-76. Funkcija»bypass«prostora je posebej primerna za sisteme, ki zahtevajo minimalni pretok. Nepravilno dodeljeni termostati so avtomatično odkriti/detektirani in popravljeni/ dodeljeni s funkcijo kontrole prostora. Uponor vmesnik I-76 Koda: ,5 Uponor brezžični termostat T-75 Koda: (bel) Koda: (srebrn) Koda: (siv) 20,5 Uponor brezžični priključni set C-56 + I-76 (vsebuje priključni modul in vmesnik) Koda: Uponor termostat T-54 Koda: Uponor brezžični priključni modul C-56 (za razširitev sistema) Koda: Uponor SMS modul R-56 Koda: Vaše prednosti Do 12% prihranka pri energiji zaradi večje učinkovitosti Ni potrebe po ročnem hidravličnem balansiranju Velik prihranek časa pri vgradnji Bolj natančna in hitrejša regulacija, do 25% hitrejši odzivni čas Večje udobje zaradi izboljšane distribucije toplote Enostavno za obratovanje Zanesljivo delovanje z minimalno pomočjo Možne so spremembe ogrevalnih zank (načini polaganja, razmak, velikost, ) brez ponovnega preračunavanja Brez vpliva na sistem pri spremembi vrste talne obloge Enostavno reševanje težav»čista rešitev«za adaptacije Možna je daljinska regulacija preko SMS-a Enostavno delovanje, vgradnja in rokovanje Avtomatičen preklop na način ogrevanja ali hlajenja z Uponor regulatorjem klime C-46 (opcijsko) Delovanje do treh priključnih modulov C-56 preko enega vmesnika I-76 51

52 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor brezžična regulacija Uponor brezžični priključni modul z vmesnikom C-56 + I-76 Za sprejem in preusmerjanje radijskih signalov od sobnih termostatov, z vgrajenimi DEM funkcijami sestoji iz: Priključni modul C-56 z - elektronsko regulacijo - sprejem maksimalno 12-ih sobnih termostatov - priklop maksimalno 14-ih termopogonov 24 Volt - preklop med ogrevanjem/hlajenjem preko zunanjega stikala - črpalčni modul - preizkusni test ventila in črpalke V Vmesnik I-76 z - zaslonom, osvetljenim ozadjem, novim izgledom - meni v slovenščini Vgrajene funkcije: - pet nastavljivih temperaturnih programov, - maks/min temperaturna omejitev, - počitniški način obratovanja - avtomatičen preklop zimski/poletni čas - avtomatska funkcija prilagoditve - funkcija preverjanja prostora - funkcija bypassa prostora - za regulacijo do treh (3) priključnih modulov Pribor Zunanja antena, kabli za povezave, montažni material 110 Oznaka skladnosti: CE Obratovalna napetost: 230 V / 50 Hz Maks. moč na termopogon: 0,2 A Stopnja zaščite: IP 30 (EN ) Barva: siva (RAL 7015) Koda ON [V] P [W] RM/t [W] barva [-] Naziv Pakirano EM Uponor priključni modul z vmesnikom >2 siva C-56+I-76 brezžičen, sive barve 1 set 24 V Uponor brezžični priključni modul C-56 Za sprejem in preusmerjanje radijskih signalov od sobnih termostatov, z vgrajenimi DEM funkcijami skupaj z vmesnikom I-76 sestoji iz: Priključni modul C-56 z - elektronsko regulacijo - sprejem maksimalno 12-ih sobnih termostatov - priklop maksimalno 14-ih termopogonov 24 Volt - preklop med ogrevanjem/hlajenjem preko zunanjega stikala - črpalčni modul - preizkusni test ventila in črpalke - stopnja zaščite: IP 30 (EN ) - barva: siva (RAL 7015) Pribor Zunanja antena, kabli za povezave, montažni material Oznaka skladnosti: CE Obratovalna napetost: 230 V / 50 Hz Maks. moč na termopogon: 0,2 A Stopnja zaščite: IP 30 (EN ) Barva: siva (RAL 7015) Koda ON [V] P [W] RM/t [W] barva [-] Naziv Pakirano EM Uponor priključni modul C >2 siva brezžičen, siv 1 kos 52

53 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor brezžična regulacija Uponor vmesnik I-76 V kombinaciji s priključnim modulom C-56 za uporabo DEM funkcije. Vmesnik I-76 z - zaslonom, osvetljenim ozadjem, novim izgledom - meni v slovenščini Vgrajene funkcije: - pet nastavljivih temperaturnih programov, - maks/min temperaturna omejitev, - počitniški način obratovanja - avtomatičen preklop zimski/poletni čas - avtomatska funkcija prilagoditve - funkcija preverjanja prostora - funkcija bypassa prostora - za regulacijo do treh (3) priključnih modulov Stopnja zaščite: IP 30 (EN ) Barva: siva (RAL 7015) Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor vmesnik I siv 1 kos 20,5 l b 20,5 h Uponor brezžični sobni termostat T-75 Namenjen kot brezžično teperaturno tipalo, ki meri občuteno temperaturo v prostoru in posreduje vrednosti na brezžično osnovno enoto ali brezžični priključni modul. Opremljen s prikazovalnikom nastavljene in izmerjene temperature v prostoru. Vsebuje ohišje z gumbi za programiranje in regulacijsko elektroniko. Domet signala: 30 m Frekvenca signala: 868,3 MHz Napajanje: alkalna baterija, pričakovana življenjska doba 5 let, velikost AAA Moč oddajanja: približno 1mW Nastavitveno temperaturno območje: 5-35 C Barva: čisto bela (blizu RAL 9010), srebrna (blizu RAL 9006) in siva Koda l [mm] b [mm] h [mm] barva [-] Naziv Pakirano EM Uponor sobni termostat T bela brezžičen, bel 1 kos Uponor sobni termostat T srebrna brezžičen, srebrn 1 kos Uponor sobni termostat T siva brezžičen, siv 1 kos Uponor montažni set Dodatek za brezžični sobni termostat T-75; namenjen za postavitev in/ali vgraditev sobnega termostata kjerkoli v prostoru ali na steno; s snemljivim mehanizom (zavarovan pred otroki), sestoji iz: - montažne ploščice z zaponko - nosilca - samolepilne blazinice za protrditev na ravne površine (ploščice,...). Barva: čisto bela (blizu RAL 9010), srebrna (blizu RAL 9006) in siva Koda barva [-] Naziv Pakirano EM Uponor montažni set za T bela brezžičen, bel 1 kos Uponor montažni set za T srebrna brezžičen, srebrn 1 kos Uponor montažni set za T siva brezžičen, siv 1 kos 53

54 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor brezžična regulacija Uponor brezžični sobni termostat T-55 Brezžični sobni termostat, vključno z baterijami in vijaki za montažo. Obratovalna razdalja: 30 m. Nastavitveno področje od 6-30 C. Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor sobni termostat T brezžičen 1 kos Uponor sobni termostat T-54, javni Brezžični sobni termostat z notranjimi nastavitvami, vključno z baterijami in vijaki za pritrditev. Vgradna razdalja: maks. 30 m. Nastavitveno področje 6-30 C. Lahko se priklopi SMS modul R-56. Lahko se priklopi talno tipalo za min/maks omejevanje temperature na površini tal. Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor sobni termostat T brezžičen, za javne prostore 1 kos b h Uponor SMS modul R-56 Za povezavo s termostatom T-54, za aktiviranje in regulacijo sistemskih nastavitev in spremljanje dejanske temperature v prostoru v referenčnem prostoru preko SMS. l L Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor SMS modul R-56 1 kos Uponor talno tipalo Talno tipalo za priklop na sobne termostate (brezžične ali ožičene). Z zunanjim napajanjem. Tipalo pritrjeno na kabel dolžine 4 m. l D l 1 Koda d [mm] l [mm] l1 [mm] Naziv Pakirano EM Uponor talno tipalo za T-33, T-37, T-54 1 kos 54

55 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor zunanje tipalo Uponor zunanje tipalo Zunanje tipalo za priključitev na sobne termostate, z zunanjim napajanjem. Tipalo v ohišju in s priključnim kablom dolžine 5 m. Zunanje tipalo mora biti priključeno na sobni termostat T-54 v sistemu z upravljalnim modulom I-76, da je možen prikaz zunanje temperature. - stopnja zaščite IP65 - plastika v barvi RAL 7035 Koda barva [-] Naziv Pakirano EM Uponor zunanje tipalo svetlo siva za T-33, T-37, T-54 1 kos 15 m Uponor povezovalni kabel Za povezavo: - upravljalnega modula s priključnim modulom - priključnega modula s priključnim modulom - kot podaljšek antenskega kabla Koda L [m] Naziv Pakirano EM Uponor povezovalni kabel m 1 kos Uponor ojačevalnik Za rešitev problema z radijskim prenosom, za montažo na steno. Koda ON [V] P [W] l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor ojačevalnik < V 1 kos 55

56 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor sistem posamične regulacije klime v prostoru (24V) Ožičen sistem regulacije temperature po posameznih prostorih s širokim asortimanom elementov. Uponor 24V sistem posamične re- -gulacije klime v prostoru sestoji iz elektronskih komponent, ki so bile posebno razvite za medsebojno kombinacijo (3 modeli termostatov, 2 priključna modula in timer). Takoj, ko sobni termostat ugotovi, da se mora ogrevanje ali hlajenje v prostoru nastaviti, priključni modul aktivira delovanje 24V termopogonov v skladu z zahtevami. Trije modeli sobnih termostatov, ki so na voljo, se lahko prosto kombinirajo med seboj in so priključeni na priključni modul preko nepolariziranega dvo-žilnega kabla (6-12V), tako da ne more priti do zamenjave. Izberite med dvema priključnima moduloma V odvisnosti od velikosti ogrevalnega sistema in specifičnih zahtev, lahko vgradite 6-kanalni (C-33) ali 12-kanalni (C-35) priključni modul. Na 12-kanalni priključni modul se lahko priključi maksimalno 12 sobnih termostatov in 14 termopogonov ter timer I-36 (opcijsko). Poleg tega 12-kanalni priključni modul omogoča preklop med ogrevanjem in hlajenjem. Priključni modul je izdelan tako, da lahko en sobni termostat krmili več zaporedno vezanih sobnih termopogonov brez dodatne ožičene povezave med posameznimi priključnimi sponkami. Termostati in termopogoni so priključeni na priključni modul preko enostavnih vtičnih sponk. Pomembno: Uponor 24V sistem posamične regulacije klime v prostoru je samostojen sistem po meri izdelanih komponent, ki se ne morejo zamenjati z drugimi ne- -Uponorjevimi komponentami. Vaše prednosti Nizki stroški in varno ožičenje termostatov (6-12V) Izbira med tremi modeli sobnih termostatov Možen priklop talnega tipala Znižanje temperature v prostoru preko Uponor timerja in dveh časovnih con Možno omejevanje nastavljene temperature Primerno tudi za površinske sisteme hlajenja s spremljanjem točke rosišča Avtomatičen preklop na način ogrevanja ali hlajenja z Uponor regulatorjem klime C-46 (opcijsko) 56

57 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor ožičena regulacija 24 V System Uponor priključni modul C-33, 6 kanalni Lastnosti priključnega modula C-33: - priklop največ 6-ih sobnih termostatov - priklop največ 8-ih termopogonov 24 V - regulacijska tehnika z mikroprocesorjem - črpalčni rele v kompletu - intervalno vklapljanje termopogonov in črpalke - zaščita termopogonov proti preobremenitvi - LED diode za prikaz stanja napajanja - priklop žic je večinoma brez orodja - plastika v barvi RAL stopnja zaščite IP30 Pribor: montažni material Koda ON [V] l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor priključni modul C-33, 6 kanalni ožičen 1 kos 24 V System Uponor priključni modul C-35, 12 kanalni Za napajanje največ 12-ih sobnih termostatov (modeli T-33, T-35, T-37) in največ 14-ih termopogonov (modeli TA/TR), 24V. Predsestavljena enota sestoji iz: - ohišja, vključno z montažnim priborom - regulacijske elektronike z mikroprocesorjem - črpalčne logike - intervalnega vklapljanja ventilov - zaščite proti preobremenitvi priključnega kabla s standardnim Euro vtikačem - gibljivega stikala za ogrevanje/hlajenje, ki ga vklopi zunanji signal - priključne sponke za Uponor timer I-36 z dvema temperaturnima programoma in za Uponor pretvornik tipala vlage Ustreznost: CE Barva: čisto bela (blizu RAL 9010) Stopnja zaščite: IP30 (EN 60529) Maksimalna poraba moči enega termopogona TA24: 0,2 A (ob priklopu) Efektivna moč termopogona TA24: < 2W Koda ON [V] l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor priključni modul C-35, 12 kanalni ožičen 1 kos 57

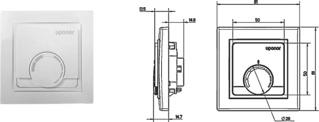

58 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor ožičena regulacija Uponor sobni termostat T-34 Ožičen sobni termostat za podometno vgradnjo. Sestoji iz: - gumba za nastavljanje - tipala za temperaturo zraka - LED diode za prikaz delovanja - sponke za priključitev dveh žičk. Osnovne funkcije: - nastavitveno temperaturno območje: 6-30 C - nastavitveno območje se lahko mehansko omeji s premikanjem omejeval, ki se nahajajo pod gumbom. Barva plastike: RAL 9010 Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor ožičen termostat T kos Uponor sobni termostat T-35 Za priklop na Uponor priključni modul C-33 ali C V Sestoji iz: - gumba za nastavljanje - tipala za temperaturo zraka - LED diode za prikaz delovanja - sponke za priključitev dveh žičk. Osnovne funkcije: - nastavitveno temperaturno območje: 6-30 C, oznaka na 21 C - nastavitveno območje se lahko mehansko omeji s premikanjem omejeval, ki se nahajajo pod gumbom. Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor sobni termostat T ožičen 1 kos Uponor sobni termostat T-37 za zunanje tipalo Za priklop na Uponor priključni modul C-33 ali C V Sestoji iz: - gumba za nastavljanje - tipala za temperaturo zraka - LED diode za prikaz delovanja - sponke za priklop talnega tipala - sponke za priključitev dveh žičk. Osnovne funkcije: - nastavitveno temperaturno območje: 6-30 C, oznaka na 21 C - nastavitveno območje se lahko mehansko omeji s premikanjem omejeval, ki se nahajajo pod gumbom - notranja nastavitev za talno tipalo, območje je natisnjeno na ohišju. Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor sobni termostat T ožičen 1 kos Uponor stenski okvir Stenski okvir služi prekritju standardnih zidnih doz. Služi tudi za prekritje sledi starih sobnih termostatov pri adaptacijah. Velikost 90x90 mm. Plastika v barvi RAL Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor stenski okvir za T-33, T-35, T-37, T-54, T55 1 kos 58

59 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor ožičena regulacija Uponor digitalni sobni termostat T-36 Sestoji iz: - Uponor digitalnega termostata T-36 Opcije: - talno tipalo ( ) (prodaja se ločeno) Osnovne funkcije: - krmiljenje temperature v prostoru z notranjim tipalom - prikaz temperature v prostoru in oddaljene (daljinske) temperature - možnost izbire krmiljenja: temperatura v prostoru, temperatura v prostoru in maks./min. temperatura na površini tal (ogrevanje/hlajenje) - avtomatično ali ročno balansiranje - način Komfort/ECO - blokada gumbov - status: v pripravljenosti/izklopljeno (OFF) - na LCD zaslonu prikazani načini delovanja: ogrevanje, hlajenje, ECO, blokada gumbov, v pripravljenosti, Komfort/ECO, Auto/Ročno balansiranje - možnost kalibracije temperature na tipalu termostata - funkcija zaprtja termopogonov v primeru hitre ohladitve (odprto okno) - tipkovnica s tremi gumbi (+ / - / OK) - skrita tipka za resetiranje Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor digitalni sobni termostat T ožičen 1 kos Uponor digitalni sobni termostat T-38 z možnostjo programiranja Sestoji iz: - Uponor digitalnega termostata T-38, z vgrajenim programatorjem Opcije: - talno tipalo ( ) (prodaja se ločeno) Osnovne funkcije: - prikaz temperature v prostoru in oddaljene (daljinske) temperature - možnost izbire krmiljenja: temperatura v prostoru, temperatura v prostoru in maks./min. temperatura na površini tal (ogrevanje/hlajenje) - avtomatično ali ročno balansiranje - način Komfort/ECO - blokada gumbov - status: v pripravljenosti/izklopljeno (OFF) - štirje prednaloženi programi za delovne dni/vikende/tedne, z možnostjo spreminjanja - datum in ura, z avtomatskim preklopom letni/zimski čas, ob izpadu napajanja se nastavitve ohranijo (za določen čas) - skrita tipka za resetiranje - začasni ali trajni način razveljavitve - na LCD zaslonu prikazani načini delovanja: ogrevanje, hlajenje, ECO, blokada gumbov, v pripravljenosti, Komfort/ECO, Auto/Ročno balansiranje - možnost kalibracije temperature na tipalu termostata - funkcija zaprtja termopogonov v primeru hitre ohladitve (odprto okno) - napajano preko osnovne enote (delovanje brez baterij) Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor digitalni sobni termostat T ožičen, z možnostjo programiranja 1 kos 59

60 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor ožičena regulacija Uponor sobni termostat T-33, javni Za priklop na Uponor priključni modul C-33 ali C V System Sestoji iz: - ravne čelne strani - notranjih nastavitev - tipala za temperaturo zraka - sponke za priklop talnega tipala - sponke za priključitev dveh žičk. Osnovne funkcije: - nastavitveno temperaturno območje: 6-30 C, oznaka na 21 C - notranja nastavitev za talno tipalo, območje je natisnjeno na ohišju - prostorsko tipalo - omejitev minimalne/maksimalne temperature za talno tipalo. Barva plastike: RAL 9010 Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor sobni termostat T ožičen, za javne prostore 1 kos Uponor timer I-36 Sestoji iz: - digitalnega timerja I-36, z vgrajenim programatorjem Osnovne funkcije: - nastavitev dveh temperaturnih programov/con (komfort/eco) - prikaz ure in statusa cone - prednaloženi programi za delovne dni/vikende/tedne, z možnostjo spreminjanja - datum in ura, z avtomatskim preklopom letni/zimski čas, ob izpadu napajanja se nastavitev ohranijo (za določen čas) - blokada gumbov - status: v pripravljenosti/izklopljeno (OFF) - skrita tipka za resetiranje - začasni in trajni način razveljavitve - suhi vhodni kontakt za prisilen ECO način - primer: signal od Uponor R-56 SMS modula za daljinsko krmiljenje - napajano preko osnovne enote (delovanje brez baterij) Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor timer I-36 za C kos Uponor pribor za regulacijo 24 V h Uponor termopogon 24 V 24 V, z označeno pozicijo (odprto/zaprto), primeren za vgradnjo na Uponor plastične razdelilce v povezavi z Uponor radijsko vodenim ali ožičenim regulacijskim sistemom. Če ni napajanja, je termopogon zaprt. Zaščiteno proti pršeči vodi, stopnja zaščite IP54. Primerno za delovanje pri temperaturi okolice do 60 C. Priključni navoj M30x1.5 mm - zunanji. Višina: 54 mm AG d 1 m Koda ZN_m [-] d [mm] h [mm] ON [V] P [W] Naziv Pakirano EM Uponor termopogon 24 V za plastični x < 2 razdelilec, M30 x 1.5 ZN 1 kos 60

61 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor pribor za regulacijo 24 V Uponor termopogon 24 V 24 V, z označeno pozicijo (odprto/zaprto), primeren za vgradnjo na Uponor nerjavne (INOX) razdelilce v povezavi z Uponor radijsko vodenim ali ožičenim regulacijskim sistemom. Če ni napajanja, je termopogon zaprt. Zaščiteno proti pršeči vodi, stopnja zaščite IP54. Primerno za delovanje pri temperaturi okolice do 60 C. Priključni navoj M30x1.5 mm - notranji. Višina: 54 mm Koda NN m [-] d [mm] h [mm] ON [V] P [W] Naziv Pakirano EM Uponor termopogon 24 V za nerjaveči x ~ 2 razdelilec, M30 x 1.5 NN 1 kos Uponor omejevalnik temperature povratka Za uporabo v nizko-temperaturnem področju kombiniranega talnega/ radiatorskega sistema ogrevanja oziroma stenskega/radiatorskega ogrevalnega sistema za regulacijo temperature povratka manjših ogrevalnih površin do 15 m². Sestoji iz ohišja (podometna izvedba) s pokrovom, regulacijskega ventila z odzračevalnikom in termostatsko glavo za omejevanje temperature povratka med 25 in 65 C. Tovarniška nastavitev omejevala temperature povratka je približno 50 C. Priključni navoj ventila 3/4 eurokonus primeren za priklop Uponor vijačnih spojk 3/4 eurokonus. Dimenzije: 150 x 122 x 65 mm (VxŠxD) Debelina po montaži: 5 mm Koda Naziv Pakirano EM Uponor omejevalnik temperature povratka kos VE 230 Uponor priključna modul 230 V Za enostaven priklop največ 6-ih sobnih termostatov in največ 14-ih termopogonov. Predsestavljena enota primerna za vgradnjo v Uponor razdelilne omarice. Z zaščito proti preobremenitvi z varovalko 230V/F4A in zaščito proti prekomerni napetosti. Dobavljeno s priključnim kablom s standardnim Euro vtikačem. 230 V Ustreznost: CE Barva: bela, RAL 9010 Stopnja zaščite: IP30 (EN 60529) Maksimalna poraba moči enega termopogona: 0,2 A (ob priklopu) Efektivna moč termopogona: < 3W Dimenzije (VxŠxG): 110 x 314 x 56 mm Koda l [mm] b [mm] h [mm] ON [V] Naziv Pakirano EM Uponor priključni modul 230V tip EV kos VE 230 Uponor črpalčni modul Kot dodatek Uponor priključnemu modulu 230V tip EV 230. Značilnosti/karakteristike: - za priklop na Uponor priključni modul 230 V tip EV direkten priklop črpalke - črpalčna logika (črpalka obratuje le v primeru, ko je odprt vsaj en termopogon) - zaščita črpalke (ko sistem ne obratuje, se črpalka zažene enkrat dnevno) Koda l [mm] b [mm] Naziv Pakirano EM Uponor črpalčni modul za priključni modul kos 61

62 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor pribor za regulacijo Uponor termopogon 230 V 230 V, z označeno pozicijo (odprto/zaprto), primeren za vgradnjo na Uponor plastične razdelilce. Če ni napajanja, je termopogon zaprt. Zaščiteno proti pršeči vodi, stopnja zaščite IP54. Primerno za delovanje pri temperaturi okolice do 60 C. Priključni navoj M30x1.5 mm - zunanji. Višina: 54 mm h AG d 1 m Koda ZN_m [-] d [mm] h [mm] ON [V] P [W] Naziv Pakirano EM Uponor termopogon 230 V za plastični x < 3 razdelilec, M30 x 1.5 ZN 1 kos 230 V Uponor termopogon 230 V 230 V, z označeno pozicijo (odprto/zaprto), primeren za vgradnjo na Uponor nerjavne (INOX) razdelilce. Če ni napajanja, je termopogon zaprt. Zaščiteno proti pršeči vodi, stopnja zaščite IP54. Primerno za delovanje pri temperaturi okolice do 60 C. Priključni navoj M30x1.5 mm - notranji. Višina: 56 mm Koda NN m [-] d [mm] h [mm] ON [V] P [W] Naziv Pakirano EM Uponor termopogon 230 V za nerjaveči x ~ 3 razdelilec, M30 x 1.5 NN 1 kos Uponor sobni termostat 230 V Za podometno vgradnjo in priklop največ 12-ih termopogonov TA/AR 230. Sestoji iz: - ohišja - tipala - sponke za priklop žičk - gumba za nastavitev temperature 230 V Funkcija v povezavi s termopogoni: Če temperatura narašča nad nastavljeno vrednostjo, je termopogon zaprt; če temperatura pade pod nastavljeno vrednostjo, je termopogon odprt. Barva: čisto bela (RAL 9010) Ustreznost: CE Stopnja zaščite: IP 30 (DIN EN 60529) Nastavitveno področje: 5-30 C Preklopni tok: 10(4) A Varnostni razred: zaščiteno Ožičenje: NYM-J 5x1,5 mm² (min. 3x1,5mm²) Koda l [mm] l1 [mm] h [mm] ON [V] Naziv Pakirano EM Uponor sobni termostat 230 V ožičen 1 kos 62

63 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulacije Regulacija dovodne temperature ogrevanja z brezžično regulacijo temperature v prostoru x 0,5 mm 2 maks. 20m (na priključek) Komponente 1 Brezžični priključni modul C-56 z vmesnikom I-76 2 Brezžični priključni modul C-56 2 x 0,4 mm 2 maks. 50 m 9 M 3 Antena 4 Brezžični termostat 5 Regulator klime C-46 6 Tipalo dovoda/povratka 7 Zunanje tipalo 8 Razdelilec 9 Toplotni vir Prikazana shema je poenostavljena shema, ki prikazuje bistvene sestavne dele regulacije. Podrobne informacije o namestitvi in delovanju posameznih komponent lahko najdete v navodilih, ki so priložena vsaki komponenti ali prenesete ustrezne dokumente z Opis delovanja Brezžični sobni termostat meri občuteno temperaturo v prostoru. Informacijo o tem pošlje brezžičnemu priključnemu modulu, ki, v odvisnosti od potreb, odpre ali zapre termopogone na razdelilcu, da se sprosti toplota iz ogrevalnih površin v odgovarjujočih prostorih. Brezžični priključni modul omogoča regulacijo temperature po posameznih prostorih. Zaradi tega je možno, na primer, določiti različna temperaturna znižanja v različnih prostorih. Skupaj z brezžičnim sistemom regulacije, regulator klime C-46 nastavi temperaturo dovoda v odvisnosti od trenutnih vremenskih pogojev in nastavljenimi časovnimi programi ogrevanja. 63

64 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Ogrevanje/hlajenje - regulacija dovodne temperature z avtomatičnim preklopnim ventilom O/H, ki je napajan od peči ali hladilnega agregata x 0,5 mm 2 maks. 20m (na priključek) 2 x 0,5 mm 2 maks. 20 m 8 2 x 0,4 mm 2 maks. 50 m 7 M 7 6 Prikazana shema je poenostavljena shema, ki prikazuje bistvene sestavne dele regulacije. Podrobne informacije o namestitvi in delovanju posameznih komponent lahko najdete v navodilih, ki so priložena vsaki komponenti ali prenesete ustrezne dokumente z m (preveriti s strani elektro podjetja) 9 Komponente 1 Brezžični priključni modul C-56 z vmesnikom I-76 2 Brezžični priključni modul C-56 3 Antena 4 Brezžični termostat 5 O/H rele 6 Regulator klime C-46 7 Tipalo dovoda/povratka 8 Zunanje tipalo 9 Hladilni agregat 10 Preklopni ventil Opis delovanja V odvisnosti od zunanje temperature ali temperature v prostoru, regulator klime C-46 preklopi preklopni ventil (vgrajen s strani operaterja) iz ogrevalnega vira na hladilni vir. Preklopni ventil O/H preklopi brezžični priključni modul C-56 iz načina ogrevanja v hlajenje, ker se mora ventil na razdelilcu odpreti, če se temperatura v prostoru dviguje (obratno delovanje termopogonov). V primeru hlajenja se mora stalno spremljati relativna vlažnost v prostoru, skupaj s temperaturo v prostoru. Vse to se opravi preko tipala rosišča H-56. Zelo pomembna je zaščita pred padcem temperature pod točko rosišča, saj bi to lahko pripeljalo do kondenzacije na hladnih elementih sistema. Regulator klime C-46 (H/O) regulira temperaturo dovodne hladilne vode preko regulacijskega ventila, da se vzdržuje temperatura nad točko rosišča. To zagotavlja sistemskim komponentam, ki so vgrajeni pod regulacijskim ventilom, da so zaščiteni proti poškodbam vsled kondenzaciji, ki se lahko pojavi, če dejanska temperatura pade pod točko rosišča. V odvisnosti od temperature hladilne vode morajo biti sistemski elementi, od hladilnega vira do regulacijskega ventila, difuzijsko tesno izolirani. 64

65 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulator klime Uponor regulator klime C-46 Vremensko vodeno krmiljenje dovodne vode pri ogrevanju. Lahko se integrira v sistem priključnih modulov C-56 preko bus priključka. Sestoji iz: - regulatorja klime C-46 - ožičenega zunanjega tipala - ožičenega tipala dovoda Opcije/možnosti: - antenski modul za priključitev na brezžične termostate - ožičeno notranje tipalo - ožičeno tipalo povratka. Osnovne funkcije: - instalacijski čarovnik omogoča enostavno in hitro instalacijo ter nastavitev - hitri sistemski menu omogoča enostaven dostop do osnovnih nastavitev - integracija s sistemom C-56 breko bus-a omogoča regulatorju klime dostop do conskih podatkov priključnega modula C-56 - sistemske informacije, status O/H, ECO način in drugo so prav tako dostopni preko bus-a - avtomatičen preklop poletni/zimski čas - ECO/Comfort timer v regulatorju klime, če v sistemu ni vmesnika I-76 - backup nastavitev (po 8-ih urah brez elektrike je potrebno vnesti samo uro) - alarm pri motnjah - upravljanje črpalke z notranjo varovalko - podpira 24V termopogon ali 0-10V krmiljeni mešalni motorni pogon, ali črpalko s spremenljivo hitrostjo - osnovni namen: vhod za preklopni rele Ogrevanje+Hlajenje ali detekcija snega - osnovni namen: izhod za komando Ogrevanje+Hlajenje ali komanda za razvlaževanje ali signalizacijo napake - vhod notranjega tipala - vhod zunanjega tipala - vhod tipala dovoda - vhod tipala povratka Pribor: Zunanje tipalo (dolžina kabla 5m), tipalo dovoda (dolžina kabla 4m), montažni material Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor regulator klime C kos 65

66 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulator klime Uponor regulator klime C-46, podaljšan Vremensko vodeno krmiljenje dovodne vode pri ogrevanju. Lahko se integrira v sistem priključnih modulov C-56 preko bus priključka. Sestoji iz: - regulatorja klime C-46 - antene - brezžičnega tipala vlage H-56 - ožičenega zunanjega tipala - ožičenega tipala dovoda Opcije/možnosti: - ožičeno notranje tipalo - ožičeno tipalo povratka - dodatno 5 RH tipal. Osnovne funkcije: - instalacijski čarovnik omogoča enostavno in hitro instalacijo ter nastavitev - hitri sistemski menu omogoča enostaven dostop do osnovnih nastavitev - integracija s sistemom C-56 breko bus-a omogoča regulatorju klime dostop do conskih podatkov priključnega modula C-56 - sistemske informacije, status O/H, ECO način in drugo so prav tako dostopni preko bus-a - avtomatičen preklop poletni/zimski čas - ECO/Comfort timer v regulatorju klime, če v sistemu ni vmesnika I-76 - backup nastavitev (po 8-ih urah brez elektrike je potrebno vnesti samo uro) - alarm pri motnjah - upravljanje črpalke z notranjo varovalko - podpira 24V termopogon ali 0-10V krmiljeni mešalni motorni pogon, ali črpalko s spremenljivo hitrostjo - osnovni namen: vhod za preklopni rele Ogrevanje+Hlajenje ali detekcija snega - osnovni namen: izhod za komando Ogrevanje+Hlajenje ali komanda za razvlaževanje ali signalizacijo napake - vhod notranjega tipala - vhod zunanjega tipala - vhod tipala dovoda - vhod tipala povratka Tipalo vlage H-56: - brezžična RH tipala z alarmom baterije - vključno z baterijami in montažnim setom - priklop na C-46 z anteno ali preko C-56 Pribor: Zunanje tipalo (dolžina kabla 5m), tipalo dovoda (dolžina kabla 4m), montažni material, antenski kabel (dolžina kabla 3m). Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor regulator klime C-46, podaljšan kos Uponor tipalo vlage H-56 - brezžična RH tipala z alarmom baterije - vključno z baterijami in montažnim setom - priklop na C-46 z anteno ali preko C-56 Koda l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor tipalo vlage H kos 66

67 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulator klime Uponor tipalo dovoda ali povratka za C-46 - za priklop direktno na C-46 - dolžina kabla tipala 4m Opomba: Tipalo povratka se potrebuje samo za krmiljenje povprečne temperature. Koda Naziv Pakirano EM Uponor tipalo dovoda ali povratka za C-46 1 kos Uponor notranje ali zunanje tipalo za C-46 - za priklop direktno na C-46 - dodatno je potreben priključni kabel Koda Naziv Pakirano EM Uponor zunanje ali notranje tipalo kos Uponor rele O/H Za avtomatičen preklop ogrevanja/hlajenja ob zunanjem signalu. Koda ON [V] l [mm] b [mm] h [mm] Naziv Pakirano EM Uponor rele O/H V 1 kos Uponor rele O/H V 1 kos Uponor mešalni motorni pogon 24V Za vgradnjo na mešalni ventil in uporabljeno v kombinaciji z regulacijo C-46. Vključno s 24V termopogonom. Območje signalov od 0-10V. Zunanje napajanje. Koda Naziv Pakirano EM Uponor mešalni motorni pogon 24V s signalom 0-10V 1 kos Uponor napajanje za motorni pogon 230V/24V napajanje z Euro priključkom, za 0-10V krmiljen motorni pogon. Koda Naziv Pakirano EM Uponor napajanje 230V/24V za C-46 motorni pogon 1 kos 67

68 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulacijske postaje za ogrevanje/hlajenje Sistemi pritrjevanja Minitec Siccus Tecto Samopritrdilni sistem Pritrdilci in držalo cevi Pritrdilne plošče Classic Regulacijske postaje RS2 Uponor regulacijska postaja RS 2 do 2 kw Krmilni set št. 6 Uponor regulacijska enota za konstantno temperaturo za moči do 6kW (po naročilu) Regulacijska postaja 23 Uponor regulacijska postaja do 10kW MPG 10 Uponor regulacijska postaja od 3 do 10kW z regulatorjem Krmilni set tip 1 Uponor črpalčna postaja do 12kW (po naročilu) CPG 15 Uponor centralna črpalčna postaja 3 do 15 kw z regulatorjem 68

69 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulacijske postaje Uponor regulacijska postaja RS 2 Črpalčna enota za regulacijo talnega ogrevanja v posameznih prostorih, z medeninastim ohišje, držalom/nosilcem za vgradnjo s sprednje ali zadnje strani, integrirano črpalko Grundfos UP15-14B, odzračevalnim vijakom, omejevalom temperature sekundarnega krogotoka (25-55 C), balansirnim ventilom, termopogonom 230V, kW maks. 90 C na primarnem vodu, maksimalno 55 C na sekundarnem vodu, maksimalno 10 barov kvs ventila 1,25 m³/h črpalka 15-14B za 0,1-0,45m³/h 1,2-0,3m, 230V, 30W l b Priklop: - sekundarna zanka 3/4" eurokonus - primarni ventil z vijačnim priključkom za bakreno cev 15 mm - črpalka potrebuje napajanje z zunanjim stikalom Povezljiv z električnimi sobnimi termostati št G 3/4 G 3/4 r a r a1 h Primer izračuna za Rl,B=0,05 m²k/w (ploščice) cev 9,9 x 1,1 100mm 2 zanki po 60m = 2 x 6m² 0,96kW cev 14 x 2,0 150mm 2 zanki po 60m = 2 x 9m² 1,80kW cev 17 x 2,0 150mm 2 zanki po 90m = 2 x 14m² 2,80kW cev 20 x 2,0 150mm 2 zanki po 105m = 2 x 16m² 3,20kW Koda [kw] l [mm] b [mm] h [mm] ra [mm] c/c1 [mm] Naziv Pakirano EM Uponor regulacij. postaja RS 2 s črpalko in mešalnim krogom, za prostore do 2 kw 1 kos G 3/4 l Uponor razcepni priključek Za razvejanje regulacijske postaje RS 2 na dve zanki; direkten priklop ogrevalnega krogotoka s spojko G 3/4" z eurokonusom Vsak set vključuje 2 fitinga. Material: medenina G 3/4 G 3/4 r a Koda l [mm] ra [mm] Naziv Pakirano EM Uponor razcepni priključek za priklop dveh zank na Uponor regul. postajo RS 2 1 set Uponor regulacijska postaja 23A Črpalčna enota s termostatom in črpalko energetske učinkovitosti razreda A, termostat s kapilarnim tipalom (20-55 C) za dovodno temperaturo, črpalka Grundfos Alpha 2L ,1-2,4 m³/h, H: 4-0,9m termostatski ventil na dovodu: kvs R2660,9 m³/h balansirni ventil na povratku: kvs 2,0 m³/h sekundarni priključek G1A, za priklop na Uponorjeve razdelilce za talno ogrevanje G 3/4 G 3/4 10kW maks. 90 C na primarnem vodu, maksimalno 55 C na sekundarnem vodu, maksimalno 10 barov 50 Koda Naziv Pakirano EM Uponor regulacijska postaja 23A, črpalka in mešalni sklop za konstantno temp. 1 kos 69

70 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor regulacija Uponor regulacijske postaje 305 G Uponor razdelilna črpalčna grupa MPG 10 Črpalčna enota za priklop na Uponorjev razdelilec za talno ogrevanje, vgradnja z razdelilci nadometno ali v razdelilne omarice, pred-sestavljena z krimljenjem dovodne temperature C-46 z integriranim vmesnikom za Uponorjevo posamično regulacijo C G1 tripotni mešalni ventil, motorni pogon kvs 4,0 m³/h G3/4 G3/4 70 črpalka energetske učinkovitosti razreda A (Grundfos Alpha 2L 25-60) 0,1-2,5 m³/h, H: 4,0-1m proporcionalno krmiljeje tlaka krogelni ventili na dovodu, priklop Rp1 (notranji navoj) priključek na sekundarnem delu G1A (zunanji navoj) tipalo dovodne temperature tipalo zunanje temperature (vgradnja na objektu) 3-10 kw maks. 90 C na primarnem vodu, maksimalno 60 C na sekundarnem vodu, maksimalno 10 barov Koda Naziv Pakirano EM Uponor razdelilno črpalčna grupa MPG z regulatorjem 1 kos Rp1 250 Rp Uponor centralna črpalčna grupa CPG 15 Črpalčna enota za vgradnjo v kotlovnico/kurilnico ali nadometno z Uponorjevimi razdelilci za talno ogrevanje, pred-sestavljena z krimljenjem dovodne temperature C-46 z integriranim vmesnikom za Uponorjevo posamično regulacijo C tripotni mešalni ventil, motorni pogon kvs 6,3 m³/h črpalka energetske učinkovitosti razreda A (Grundfos Alpha 2L 25-60) 0,1-2,5 m³/h, H: 6,0-1m proporcionalno krmiljeje tlaka G1 G1 125 krogelni ventili na dovodu, priklop Rp1 (notranji navoj) priključek na sekundarnem delu G1A (zunanji navoj) tipalo dovodne temperature tipalo zunanje temperature (vgradnja na objektu) 3-15 kw maks. 90 C na primarnem vodu, maksimalno 60 C na sekundarnem vodu, maksimalno 10 barov Koda Naziv Pakirano EM Uponor centralna črpalčna grupa CPG z regulatorjem 1 kos 70

71 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor orodja Uponor orodja za odrez Uponor škarje do 25 mm Za odrez Uponor cevi zunanjih premerov do 25 mm. Koda d [mm] Naziv Pakirano EM Uponor škarje za odrez PEX cevi mm 1 kos Uponor škarje za odrez cevi do 20 Za odrez Uponor cevi zunanjih premerov do 20 mm. Škarje imajo v začetnem delu tudi rezila za odrez zaščitnih rebrastih cevi. Koda d [mm] Naziv Pakirano EM Uponor škarje za odrez cevi do 20 mm kos Uponor nadomestno rezilo za škarje s kodo kos Uponor krivilna orodja Uponor zunanja pregibna vzmet MLC Specialna pregibna vzmet za Uponor MLC cevi. Koda d [mm] Naziv Pakirano EM Uponor zunanja pregibna vzmet MLC 14 1 kos Uponor zunanja pregibna vzmet MLC 16 1 kos Uponor zunanja pregibna vzmet MLC 18 1 kos Uponor zatisna orodja Uponor ročni zatiskovalnik MLC Za zatiskanje Uponor zatisnih fitingov MLC mm v povezavi z izmenljivimi vložnimi zatisnimi čeljustmi. Dobavljeno v kovčku brez izmenljivih vložnih zatisnih čeljusti. Koda d [mm] Naziv Pakirano EM Uponor ročni zatiskovalnik MLC kos 71

72 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor orodja Uponor zatisna orodja Uponor vložne čeljusti za ročni zatiskovalnik MLC Za vstavitev v Uponor ročni zatiskovalnik za zatiskanje Uponor zatisnih fitingov MLCP 14/16/20 mm. Koda d [mm] Naziv Pakirano EM Uponor zatisne vložne čeljusti MLC za ročni zatiskovalnik 1 set Uponor zatisne vložne čeljusti MLC za ročni zatiskovalnik 1 set Uponor zatisne vložne čeljusti MLC za ročni zatiskovalnik 1 set Uponor električni zatiskovalnik UP 75 EL Dobavljen v plastičnem kovčku, primeren za priklop na električno omrežje 230 V, brez zatisnih čeljusti. Področje uporabe do 110 mm. Tehnične karakteristike: Teža zatiskovalnika: 3.30kg Nazivna napetost: 230 V DC / 50 Hz Nazivna moč: 200 Watt Za dimenzije: do 110 mm Sila stiskanja: približno 32 kn Čas zatiskanja: približno 7 sekund Koda d [mm] ON [V] Naziv Pakirano EM Uponor električni zatiskovalnik UP 75 EL brez zatisnih čeljusti 1 kos Uponor Q&E raztezna orodja Uponor Q&E ročno raztezno orodje Q&E ročno raztezno orodje brez razteznih glav. Primerno za uporabo skupaj z ročnimi razteznimi glavami. Koda Naziv Pakirano EM Uponor Q&E ročno orodje brez razteznih glav 1 kos Uponor raztezne klešče za Uponor PE-Xa cevi 9.9x1.1 Ročno orodje za enostavno raztezanje Uponor PE-Xa cevi 9,9 x 1,1 mm. Sestoji iz: - 1x raztezno orodje - 1x raztezna glava za PE-Xa cevi 9,9 x 1,1 mm - 1x tuba z mazilom - plastični kovček Koda Naziv Pakirano EM Uponor raztezne klešče za cevi PE-Xa 9.9x1.1 mm 1 set 72

73 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor orodja Uponor Q&E raztezna orodja Uponor Q&E raztezne glave Primerna za uporabo skupaj z Q&E ročnimi ali baterijskimi kleščami. Razred uporabe: 2+5 / 6 barov Koda d [mm] s [mm] Naziv Pakirano EM Uponor raztezna glava kos Uponor raztezna glava 17 1 kos Uponor Q&E raztezne glave S5.0 Q&E raztezna glava za S5.0 cevi in S5.0 fitinge. Vse raztezne glave brez oznake "H" v nazivu, so primerne za uporabo skupaj z ročnim in baterijskim orodjem. Vse raztezne glave z oznako "H" v nazivu, so primerne za uporabo skupaj z baterijskim in hidravličnim orodjem. Koda d [mm] s [mm] tip [-] Naziv Pakirano EM x2 Uponor raztezna glava 16 1 kos x2 Uponor raztezna glava kos Uponor specialna orodja Uponor orodje za rezanje polistirenskih plošč za suhomontažni sistem Za rezanje posameznih cevnih lokov in kanalov v suhomontažni plošči. Primerno tudi za gladko rezanje suhomontažne plošče na mero. Priključek 230 V. Koda ON [V] Naziv Pakirano EM Uponor orodje za rezanje stiropora pri suhomontažnem sistemu 1 kos Uponor orodje za vgradnjo pritrdilcev Izredno natančno orodje za vgradnjo pritrdilcev cevi, ki se uporabljajo pri ploskovnem ogrevalnem sistemu. Koda Naziv Pakirano EM Uponor orodje za vgradnjo pritrdilcev kos 73

74 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor orodja Uponor specialna orodja Uponor vratno vodilo Raztezni drog z vodilom za cevi. Koda Naziv Pakirano EM Uponor vratno vodilo kos Uponor nož za rezanje stiropora Odrezni nož za rezanje polistirenske plošče. Koda Naziv Pakirano EM Uponor nož za rezanje stiropora kos Orodje za vgradnjo žičnih spon Za obračanje/vrtenje žičnih spon med pritrjevanjem cevi na jeklene mreže. Koda Naziv Pakirano EM Orodje za vgradnjo žičnih spon kos Orodje za vezanje žičnih spon Koda Naziv Pakirano EM Orodje za vgradnjo žičnih spon kos Uponor odvijalec cevi s cevnim vodilom Za polaganje vseh Uponor cevi do dimenzije 25 mm. Ustreza različnim kolutom z notranjim premerom 300 mm in 600 mm. Koda Naziv Pakirano EM Uponor odvijalec cevi s cevnim vodilom kos 74

75 Uponor ploskovno ogrevanje in hlajenje - Sistem hišnega udobja > Uponor orodja Uponor specialna orodja Uponor držalo lepilnega traku Pomagalo za lažje lepljenje lepilnega traku po stikih; zahteva uporabo lepilnega traku v roli. Koda Naziv Pakirano EM Uponor držalo lepilnega traku kos Uponor obročasti ključ Za uvijanje matice Uponor vijačnih spojk. Koda SW [mm] Naziv Pakirano EM Uponor obročasti ključ za zev ključa 30 mm 1 kos Uponor orodje za ventil plastičnega razdelilca Za montažo in demontažo ventilov na plastičnem razdelilcu. Koda Naziv Pakirano EM Uponor orodje za plastične razdelilce kos Uponor orodje za razrez plošč z izolacijo Za enostavno rezanje Uponorjevih sistemskih pritrdilnih plošč. Koda Naziv Pakirano EM Uponor orodje za rezanje pritrdilnih plošč 14-16, z izolacijo 1 kos 75
