Energetický audit objektu administratívnej budovy v správe Ústavu na výkon väzby a Ústavu na výkon trestu odňatia slobody Nitra

Transcript

1 Ústav na výkon väzby a Ústav na výkon trestu odňatia slobody Cintorínska 3, Nitra 1 Energetický audit objektu administratívnej budovy v správe Ústavu na výkon väzby a Ústavu na výkon trestu odňatia slobody Nitra Spracovateľ: ENAS - Energoaudit a služby, s.r.o. Senická cesta 26, Banská Bystrica Dátum: marec 2017

2 1. IDENTIFIKAČNÉ ÚDAJE Vlastník budovy : Právna forma: Ústav na výkon väzby a Ústav na výkon trestu odňatia slobody Rozpočtová organizácia Ministerstva spravodlivosti SR, zriadená zriaďovacou listinou MS SR č. GRZVJS-189/ zo dňa v znení neskorších dodatkov Adresa: Cintorínska 3, priečinok 25/ D, Nitra 1 Štatutárny orgán: IČO: Kontaktné údaje: pplk. Mgr. Milan Rus, riaditeľ ústavu Miroslav Páleník, Igor Šmitala 0906 / , 0911 / , Miroslav.Palenik@zvjs.sk Spracovateľ energ. auditu: Ing. Igor Iliaš, osvedčenie č. 476/ ENAS - Energoaudit a služby, s.r.o., Senická cesta 26, Banská Bystrica 2. PREDMET ENERGETICKÉHO AUDITU Energetický audit je systematický postup na získanie dostatočných informácií o súčasnom stave technických zariadení a budov určených na používanie energie, na identifikáciu a návrh nákladovo efektívnych možností úspor energie. Účel spracovania energetického auditu: Energetický audit v zmysle zákona č. 321/2014 Z. z. o energetickej efektívnosti a o zmene a doplnení niektorých zákonov slúži na posúdenie súčasných technických systémov v budove, tepelno-technických vlastností stavebných konštrukcií, návrh opatrení zameraných na významnú obnovu budovy alebo hĺbkovú obnovu budovy, opatrení na rekonštrukciu a modernizáciu technických systémov v budovách, stanovenie potenciálu úspor energie, ich ekonomické a environmentálne hodnotenie. Identifikácia predmetu energetického auditu: Názov budovy: Administratívna budova ÚVV a ÚVTOS Nitra, Cintorínska 3, NITRA Predmetom energetického hodnotenia je administratívna budova v Nitre, ktorá sa nachádza na Cintrorínskej ulici č. 3. Priestory sú využívané pre administratívu ústavu - kancelárie príslušníkov. V časti budovy je telocvičňa, ktorej plocha je menej ako 10% podlahovej plochy budovy. Súčasťou objektu je aj kuchyňa pre príslušníkov, ktorej plocha je menej ako 10% podlahovej plochy budovy. Priemerný počet pripravovaných jedál je 240 za deň, celoročná prevádzka (365 dní). Existujúci objekt je päťpodlažný (suterén a štyri nadzemné podlažia), s obdĺžnikovým pôdorysom v tvare písmena "U", a plochou rovnou strechou. Objekt bol postavený podľa projektu z roku Malé rekonštrukcie (čiastkové opravy, napr. v niektorých priestoroch plastové okná) budovy a jej technického zariadenia boli realizované priebežne podľa požiadaviek. Stavebné úpravy zásadného charakteru neboli na budove od jej uvedenia do prevádzky vykonané. Súčasný technický stav budovy si vyžaduje významnú obnovu. Obr.: Administratívna budova ÚVV a ÚVTOS Nitra. Strana 2 z 24

3 Informácia o použitých podkladových materiáloch: Energetický audit ÚVV a ÚVTOS Nitra - Administratívna budova Faktúry za dodávku elektriny a zemného plynu; Projektová dokumentácia stavby, Dopravoprojekt n.p., 1975; Obhliadka na mieste, fotodokumentácia; Prevádzkové bilancie spotreby energie; Národné vyhlášky a technické normy: STN /Z1 Tepelná ochrana budov. Tepelno-technické vlastnosti stavebných konštrukcií a budov; Vyhláška 364/2012 Z.z. MVRR SR, ktorou sa vykonáva zákon č. 555/2005 Z. z. o energetickej hospodárnosti budov a o zmene a doplnené niektorých zákonov v znení neskorších predpisov; STN EN Vykurovacie systémy v budovách. Metóda výpočtu projektovaného tepelného príkonu. Budova a v nej obsiahnuté technické zariadenia budov a inštalované technológie sú vlastníctvom objednávateľa energetického auditu. 3. OPIS SÚČASNÉHO STAVU SITUAČNÝ PLÁN CHARAKTERISTIKA BUDOVY Kategória budovy: ADMINISTRATÍVNE BUDOVY ( > 90% plochy) (v zmysle Vyhlášky č. 364/2012 Z.z.). Opis budovy: Existujúci objekt je päťpodlažný (suterén, štyri nadzemné podlažia) s plochou rovnou strechou.objekt je murovaný z pórobetónových tvárnic, nosná konštrukcia je montovaný železobetónový skelet Priemstav, zastrešenie plochou strechou, s PPS panelmi a živičnou krytinou. Otvorové konštrukcie sú prevažne oceľové zdvojené okná, v menšej časti vymenené za plastové s izolačným dvojsklom (roky ), dvere plastové, ako aj copilitové výplne. Tabuľka: Základné parametre predmetu energetického auditu. Objem vykurovanej časti Geometrická charakteristika Zastavaná plocha objektu Vykurovaná plocha budovy [m 3 ] A/V [m 2 /m 3 ] [m 2 ] objektu [m 2 ] Admin. budova ÚVV a ÚVTOS Nitra , Strana 3 z 24

4 Stavebné konštrukcie: Energetický audit ÚVV a ÚVTOS Nitra - Administratívna budova» Podlaha na teréne pozostáva z nášľapnej vrstvy (PVC / keramické dlaždice), vrstva cementovej malty, betónová mazanina (poter), tepelná izolácia (Lignopor), podkladový betón, štrkopiesok (odhadované zloženie).» Strešnú konštrukciu objektu tvorí plochá rovná strecha pozostávajúca zo železobetónového stropného panelu hr. 250 mm a strešného plášťa z pórobetónu hr. 150 mm s krytinou (POLSID, BINDER, živič.krytina).» Obvodový plášť je murovaný z pórobetónových tvárnic hr. 375 mm.» Otvorové konštrukcie okná a dvere sú prevažne oceľové zdvojené, niekde copilitové výplne. Zanedbateľná časť okien vymenená za plastové s izolačným dvojsklom. Stavebné konštrukcie nevyhovujú platným teplo technickým normám. Budova a jej jednotlivé časti sú nezateplené, od roku výstavby neprešli komplexnou rekonštrukciou, použité stavebné konštrukcie sú dnes z hľadiska tepelno-technických vlastností nevyhovujúce. Tabuľka : Technické a geometrické parametre objektu. Zastavaná plocha objektu [m 2 ] Počet nadzemných podlaží Počet podzemných podlaží Priemerná konštrukčná výška podlaží [m] Obostavaný vykurovaný objem budovy [m 3 ] Plocha vykurovaná ÚK [m 2 ] Plocha zásobovaná TV [m 2 ] Plocha osvetlenia OSV [m 2 ] Plocha plnej časti vonk.zvis.obv. konštrukcií [m 2 ] Plocha otvorových výplní [m 2 ] Plocha strechy / strop pod nevykurovaným krovom [m 2 ] Celková plocha ochladzovaných konštrukcií A [m 2 ] Objem vykurovanej části budovy V [m 3 ] Geometrická charakteristika objektu A/V [m 2 /m 3 ] , ,333 TECHNICKÉ ZARIADENIA V BUDOVE Systém vykurovania: Systém vykurovania teplovodný uzavretý s núteným obehom vykurovacej vody, radiátory oceľové panelové bez termostatických ventilov a hlavíc. Diaľkové vykurovanie na báze zemného plynu (kondenzačný kotol), kotolňa mimo objektu vo vedľajšej budove, vonkajší rozvod v podzemnom kanáli. Systém prípravy teplej vody: Centrálna príprava teplej vody v plynovej kotolni vo vedľajšej budove. Väčšinová spotreba teplej vody z kotolne je vo vedľajšom objekte ubytovne odsúdených na sprchovanie. V administratívnej budove je najväčšia spotreba teplej vody pre účely kuhyne pre príslušníkov. Systém v administratívnej budove je s cirkuláciou teplej vody a nočmým útlmom. Systém vetrania, chladenia: Vetranie prirodzené oknami a škárami v stavebných konštrukciách a otvoroch. Nútené vetranie nie je inštalované - okrem odsávania pár v kuchyni. V kuchyni je inštalovaná vzduchotechnická jednotka REMAK typ VCA 55591, rok výroby 1997, nasávanie vonkajšieho vzduchu rovnako ako odvod vzduchu cez fasádu. Lokálne chladenie vybraných priestorov zabezečujú 10 ks klimatizačné split jednotky. Umelé osvetlenie: Prevažne stropné svietidlá s lineárnymi žiarivkovými svetelnými zdrojmi s tlmivkou a štartérom ( 2 x 48 W ), vo vedľajších priestoroch (chodby, WC) klasické žiarovky E27 (1 x 60 W), v zasadačke lineárne stropné žiarivkové 4 x 18 W, halogénové bodové 1 x 40 W. Ovládanie manuálne spínačmi pri vstupe do miestnosti. V telocvični osvetlenie s LED svietidlami stropnými plastovými TREZ LED 40 (1 x 36 W). Vonkajšie areálové osvetlenie má svietidlá so sodíkovými výbojkami (8 ks) inštalované na fasáde admin. budovy. Strana 4 z 24

5 4. ZÁKLADNÉ ÚDAJE O ENERGETICKÝCH VSTUPOCH A VÝSTUPOCH Energetickými nosičmi vstupujúcimi do budovy sú:» elektrina;» teplo na vykurovanie (teplá vykurovacia voda);» ohriata pitná voda. Nenakupuje sa žiadne teplo od externého dodávateľa, ÚVV a ÚVTOS Nitra nakupuje iba elektrinu a zemný plyn pre celý ústav, iné palivá sa nenakupujú. Dodané teplo nie je rozúčtovavané samostatne pre jednotlivé objekty, nakoľko sa jedná o toho istého prevádzkovateľa. Obnoviteľné zdroje energie sa v budove v súčasnosti aktívne nevyužívajú. Budova nemá vlastné odberné miesto elektriny ani plynu, ale má spoločné meranie s vedľajšími budovami, ktoré sú rovnako vo vlastníctve ÚVV a ÚVTOS Nitra. Uvedené bilancie spotreby sú prepočítané podľa úžitkovej plochy jednotlivých budov. Nakupovaná elektrina je používaná v objekte na osvetlenie priestorov, k napájaniu elektrospotrebičov (zásuvky) a pre iné účely spojené s prevádzkou budovy. Spotreba za jednotlivé miesta spotreby elektriny (osvetlenie, zásuvky) nie je samostatne meraná. Tab. a graf : Bilancia spotreba elektriny a plynu. 50,1% Zemný plyn (ZP) Elektrina (EE) PRIEMER PRIEMER m3/r m3/r m3/r m3/r ÚVV a UVTOS Nitra kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r /r /r /r /r /r /r /r /r z toho ADMIN. BUDOVA (prepočet podľa plochy) m3/r m3/r m3/r m3/r kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r kwh/r /r /r /r /r /r /r /r /r DODÁVKA admin. budova PLATBY admin. budova ELEKTRINA kwh/r 18% PLYN kwh/r 82% ELEKTRINA % PLYN % Náklady na:» elektrinu: 0,1085 Eur/kWh (bez DPH)» zemný plyn : 0,0294 Eur/kWh (bez DPH) Údaje o spotrebe elektriny a plynu sú bez DPH z dodávateľských faktúr za rok Pri ekonomickom hodnotení úsporných opatrení použijeme cenu tepla 0,0350 Eur/kWh (výpočet z ceny plynu po zohľadnení účinnosti transformácie a distribúcie - diaľkové vykurovanie zemný plyn). Celková energetická spotreba objektu admin. budovy bola vo výške kwh/r, celkové platby za energiu boli Eur/rok. Spotreba je závislá na klimatických podmienkach v danom roku, na režime prevádzky a na využívaní kapacity budovy. Strana 5 z 24

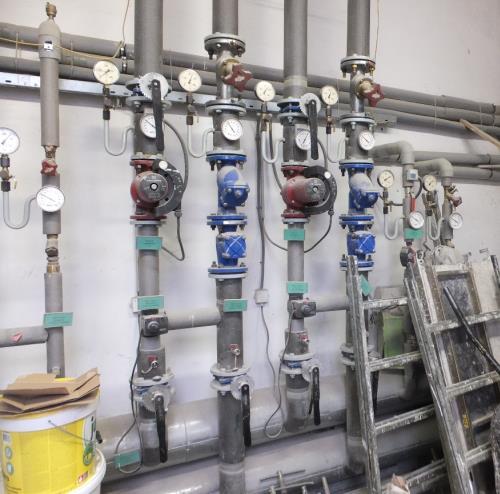

6 VYKUROVANIE Energetický audit ÚVV a ÚVTOS Nitra - Administratívna budova Systém vykurovania teplovodný uzavretý s núteným obehom vykurovacej vody, radiátory oceľové panelové bez termostatických ventilov a hlavíc (prevažujúci typ Nitra II). Diaľkové vykurovanie na báze zemného plynu (kondenzačný kotol), kotolňa mimo objektu vo vedľajšej budove, vonkajší rozvod v podzemnom kanáli. V suteréne admin. budovy sú dve samostatné odovzdávacie stanice tepla. V prvej je rozdeľovač a zberač vykurovacej vody so 6 samosatne regulovateľnými ekvitermicky zmiešavanými vykurovacími vetvami, každá s vlastným obehovým čerpadlom s elektronickým riadením otáčok. V druhej je rozdeľovač a zberač vykurovacej vody so 4 samosatne regulovateľnými ekvitermicky zmiešavanými vykurovacími vetvami, každá s vlastným obehovým čerpadlom s elektronickým riadením otáčok. Vetvy sú hydraulicky vyregulované pomocou armatúr pre reguláciu vypočítaného prietoku. Rozvody sú vedené vykurovanými priestormi, z časti tepelne izolované trubicami z penového polyetylénu. Vetvy sú napojené na systém regulácie, kde je možné nastavovať samostatné prevádzkové režimy pre jednotlivé vetvy. Predpokladaná účinnosť transformácie a distribúcie pri diaľkovom vykurovaní zo zemného plynu je 84% (príloha č.2 k Vyhláške 364/2012 Z.z.) Obr.: Strojovňa ÚK. Obr.: Oceľový panelový radiátory Nitra II. bez termostat. hlavice. Vypočítaná normovaná potreba tepla na vykurovanie : Plocha: Vypoč. norm. potreba tepla na vykurovanie sezón. metóda (20 C): Vypoč. norm. potreba tepla na vykurovanie mesač. metóda (18,5 C*): Potr. tepla na vykur. vr. strát vo výrobe a distribúcii (úč. 84%): Merná potreba tepla na vykurovanie: Energetická trieda miesto spotreby vykurovanie: (administratívne budovy) 6 729,8 m ,0 kwh/rok ,0 kwh/rok ,6 kwh/rok 110,5 kwh/(m2.r) "D" * Upravená vnútorná teplota pre prerušované vykurovanie - administratívne budovy Identifikácia nedostatkov: Tepelné spotrebiče - vykurovacie telesá nie sú vybavené termostatickým členom pre účely individuálnej regulácie teploty v miestnosti. Odporúčame osadenie nových termostatických ventilov s prednastavením prietoku a osadenie termostatických regulačných hlavíc. PRÍPRAVA TEPLEJ VODY Centrálna príprava teplej vody v plynovej kotolni v zásobníkovom ohrievači pitnej vody vo vedľajšej budove. Systém s cirkuláciou teplej vody a nočmým útlmom. V administratívnej budove na prízemí je strojovňa, v ktorej je rozdeľovač prívodu a cirkulácie teplej vody s tromi vetvami. Rozvody sú tepelne izolované trubicami z penového polyetylénu, vedené vykurovanými priestormi. Najväčšia spotreba teplej vody je v kuchyni pre príslušníkov. Pre stanovenie potreby tepla na prípravu teplej vody výpočtom použijeme údaj daný Vyhláškou č. 364/2012 Z.z., ktorá udáva potrebu tepla na prípravu teplej vody na plochu priestoru s upravenými vnútornými podmienkami pre administratívne budovy 6,0 kwh/(m2.rok). Po zohľadnení strát 15% vo výrobe, rozvode a distribúcií teplej vody je vypočítaná potreba tepla na ohrev pitnej vody ,5 kwh/rok, resp. 7,1 kwh/(m2.rok), čo zodpovedá energetickej triede B (existujúci stav) pre miesto spotreby príprava teplej vody a administratívne budovy. Strana 6 z 24

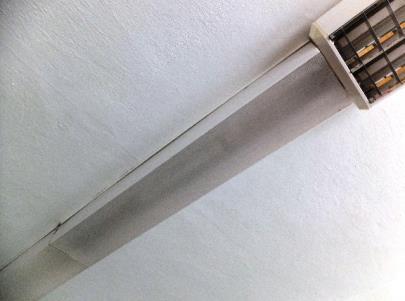

7 OSVETLENIE Energetický audit ÚVV a ÚVTOS Nitra - Administratívna budova Prevažne stropné svietidlá s lineárnymi žiarivkovými svetelnými zdrojmi s tlmivkou a štartérom ( 2 x 48 W ), vo vedľajších priestoroch (chodby, WC) klasické žiarovky E27 (1 x 60 W), v zasadačke lineárne stropné žiarivkové 4 x 18 W, halogénové bodové 1 x 40 W. Ovládanie manuálne spínačmi pri vstupe do miestnosti. V telocvični osvetlenie s LED svietidlami stropnými plastovými TREZ LED 40 (1 x 36 W). Vonkajšie areálové osvetlenie má svietidlá so sodíkovými výbojkami (8 ks) inštalované na fasáde admin. budovy. Obr: Lin.žiarivky (tlmivka, štartér) kancelárie. Lin. žiarivky (tlmivka, štartér) chodby. LED osvetlenie telocvičňa. Sodík. výbojky vonk. osv. Celkový inštalovaný výkon interiérového osvetlenia: 50,8 kw e Tab.: Výpočet normovej spotreby elekriny na umelé osvetlenie súčasný stav. ÚČEL VYUŽITIA BUDOVY - B1 Kancelárie Riadenie R1 manuálne plocha A (úžitková) celkový inštalovaný príkon svietidiel P n : čas využitia denného svetla t D čas využitia osvetlenia bez denného svetla t N celkový ročný čas využitia budovy t O súčiniteľ využitia denného osvetlenia F D činiteľ obsadenosti budovy F O činiteľ konštantnej osvetlenosti F C výpočet odhadu ročnej spotreby energie W na osvetlenie výpočet číselného ukazovateľa energie na osvetlenie LENI energetická trieda pre miesto spotreby "osvetlenie" 100% 6 840,9 m 2 50,8 kw e 3 300,0 hod./rok B1 100,0 hod./rok B ,0 hod./rok B1 0,9 0,7 - B1 1, kwh/rok 22,3 "B" kwh/(m 2.r) IDENTIFIKÁCIA NEDOSTATKOV: V súčasnosti inštalované stropné lineárne žiarivkové svietidlá s tlmivkou a štartérom sú už zastarané a energeticky neefektívne. Z porovnania dostupných svetelných zdrojov v súčasnosti v tabuľke nižšie vyplýva, že z jedného wattu (Watt) elektrického príkonu najvyšší svetelný tok (lumen) dosahujú power LED svetelné zdroje a moderné žiarivky T5 s elektronickým predradníkom. Tab.: Porovnanie svetelných zdrojov. svetelný zdroj žiarovka halogénová žiarovka bežná žiarivka (tlmivka, štartér) žiarivka T5 (elektronický predradník) 5 mm LED power LED účinnosť [%] 2% 3% 12-16% 20% 10% 20% merný svetelný výkon [lumen/w] 14 lm/w 21 lm/w lm/w 140 lm/w 70 lm/w 140 lm/w Žiarivky T5 s elektronickým predradníkom ako svetelné zdroje dosahujú o 47% vyšší svetelný tok oproti bežným žiarivkám s tlmivkou a štartérom. Preto navrhujeme výmenu pôvodných svietidiel za nové s elektronickým predradníkom, ktorý umožňuje stmievanie svietidiel, so zmenou inštalovaného výkonu svietidiel z pôvodných 50,8 kwe na 39,9 kwe pri zachovaní požiadaviek na osvetlenie priestorov (kancelárie 300 lux). Svietidlá na chodbách senzorové so snímačmi pohybu osôb. Strana 7 z 24

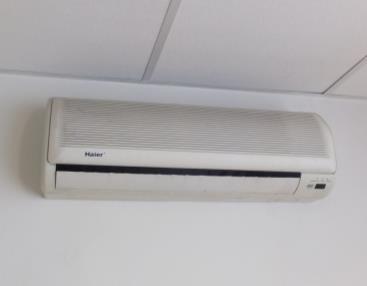

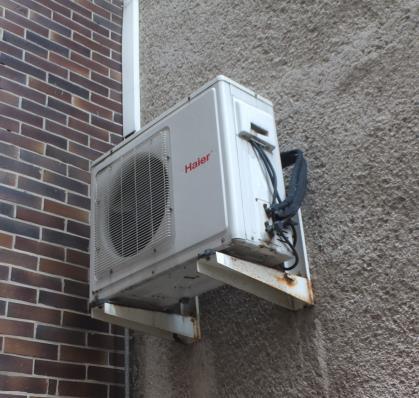

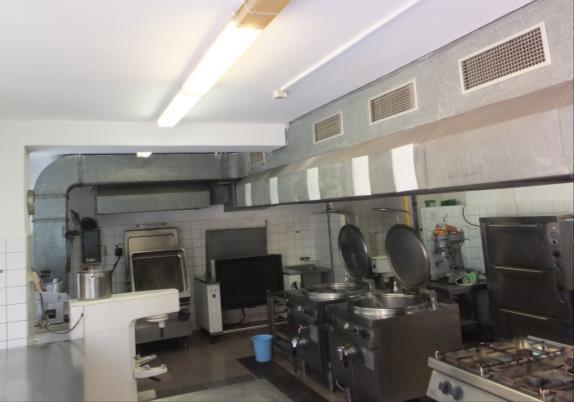

8 Výmena existujúcich svietidiel s lineárnou žiarivkou a klasickým predradníkom novými svietidlami s lineárnymi žiarivkami s elektronickým predradníkom s vysokým merným príkonom. Takúto výmenu je možné vykonať jednorazovo alebo postupne renovovať sústavu podľa možností a stavu sústavy. Zároveň odporúčame riadenie osvetlenia s pohybovými snímačmi a snímačmi jasu. Riadiaci systém by mal umožňovať riadenie pomocou jednej alebo kombinácie viacerých možností regulácie osvetlenia: R3 - pohyb. snímač: auto ZAP + stmievanie R4 - pohyb. snímač: auto ZAP + auto VYP R5 - pohyb. snímač: man. ZAP + stmievanie R6 - pohyb. snímač: man. ZAP + auto VYP. Pri každom zásahu do sústavy osvetlenia je vhodné vypracovať svetelno-technické výpočty na overenie plnenia požiadaviek na osvetlenie pracovných priestorov podľa príslušnej normy. VZDUCHOTECHNIKA A KLIMATIZÁCIA V kuchyni je inštalovaná vzduchotechnická jednotka REMAK typ VCA 55591, riadiaca jednotka VENTO CONTROL VCA-D-VO, rok výroby 1997, na nasávacom potrubí je teplovodný výmenník (ohrev vzduchu), odsávanie je z digestorov nad plynovými sporákmi. Klapky otvárajú vetranie vždy keď je pustený plyn do sporákov. Nasávanie vonkajšieho vzduchu rovnako ako odvod vzduchu cez fasádu. Motor (ventilátor) odsávania Remak RP 90-50/45-6D; príkon 3,78 kwe, bez regulácie otáčok. Predpokladaná súčasná spotreba elektriny na pohon VZT v kuchyni: 2 ks motory... 2 x 3,78 kw = 7,56 kwe; prevádzka 7,5 hodín/deň, 365 dní v roku; spotreba elektriny na VZT: kwh/rok. NEDOSTATOK: Ventilátory sú bez plynulej regulácie otáčok, preto navrhujeme rekonštrukciu VZT jednotky za úspornejšiu. Chladenie vybraných priestorov zabezpečujú klimatizačné split jednotky, celkovo 10 ks. Por. č. Typ Vonk. Vnút. 1 Haier, AS 122 AMBAA/HSU-12HN Sinclair, ASH 12 AE Carrier, 42HVS12A/38YVS12A Haier, AU 182 AFBEA Haier, AU 182 AEEAA Haier, AU 182 AFBOA/HSU-18HA Haier, AU 182 AFBOA/HSU-18HA Climaveneta, HPW 50E/HFW 50E LG model: P18EN UL2 /P18EN NSK Sinclair, AMC 14Aa mobilná 1 Miesto AB bufet Kanc. riaditeľ AB server 2.posch Klub Klub AB jedáleň AB jedáleň Počítač. Učebňa Strel. učebňa IV Serverovňa prízemie Chladivo / el. príkon R410A - 0,80 kg / 1,6 kw R410A - 1,35 kg / 1,28 kw R410A - 1,60 kg / 1,6 kw R407C - 1,95 kg / 2,8 kw R410A - 1,50 kg / 2,8 kw R407C - 1,85 kg / 1,96 kw R407C - 1,85 kg / 1,96 kw R407C - 1,45 kg / 1,8 kw R410A - 1,50 kg / 2,6 kw R410A - 0,80 kg / 2,45 kw Elektrický príkon spolu všetky jednotky: 20,85 kw. Ročná prevádzka cca 500 hodín/rok, predpokladaná spotreba elektriny na chladenie kwhe/rok. V časti opatrení navrhujeme výmenu zastaraných jednotiek za nové úspornejšie s vyšším výkonovým číslom COP, s riadením variabilného prietoku chladiva. Obr.: Nasávanie vetracieho vzduchu a odvod znečist. vzduchu cez digestory v kuchyni. Obr.: Klimatizačná jednotka (vonkajšia, vnútorná). Strana 8 z 24

9 5. TEPELNO-TECHNICKÉ POSÚDENIE OBALOVÝCH STAVEBNÝCH KONŠTRUKCIÍ, ENERGETICKÉ HODNOTENIE Použité národné vyhlášky a technické normy: STN /Z1 Tepelná ochrana budov. Tepelno-technické vlastnosti stavebných konštrukcií a budov; Vyhláška 364/2012 Z.z. MVRR SR, ktorou sa vykonáva zákon č. 555/2005 Z. z. o energetickej hospodárnosti budov a o zmene a doplnené niektorých zákonov v znení neskorších predpisov; STN EN Vykurovacie systémy v budovách. Metóda výpočtu projektovaného tepelného príkonu; Vyhlásenia o parametroch výrobku od dodávateľa vydané na základe Nariadenia Európskeho parlamentu a rady č. 305/2011 Pre účely energetického hodnotenia budovy a výpočtu potreby tepla na vykurovanie použijeme nasledovné normalizované klimatické údaje: Dĺžka vykurovacieho obdobia : Priemer. výpočtová vonk. teplota počas vyk. sez.: Vonkajšia výpočtová teplota: D = 212 dní Tep = 3,86 C Tex = -15 C Upravená vnútorná teplota pre prerušované vykurovanie pre administratívne (nebytové) budovy: Tint = 18,5 C Počet dennostupňov: DST = STAVEBNÉ KONŠTRUKCIE Tab.: Prehľad stavebných konštrukcií existujúci stav. Opis konštrukcie Homogénna vrstva Hrúbka Súčiniteľ tepelnej vodivosti Výpočt. hodnota tepelného odporu Súčiniteľ prechodu tepla Podlaha k zemi Nášľapná vrstva (PVC / dlažba) Cementový poter Lignopor (polystyrén+0,5cm drevitá vlna) Betón Štrkové lôžko [m] [W.m -1.K -1 ] [m 2.K.W -1 ] [W.m -2.K -1 ] d λ R U 0,010 0,180 0,0556 0,040 1,100 0,0364 0,050 0,047 1,0638 0,150 1,580 0,0949 0,2202 0,500 0,750 0,6667 Zvislé obvodové steny Strecha plochá Otvorové konštrukcie Vonk. omietka Pórobetónové murivo Omietka Krytina (POLSID, BINDER, živič.krytina) PPS panely Stropné panely železobetónové Omietka Oceľové zdvojené Copilitové výplne Dvere plast 0,020 0,990 0,0202 0,375 0,220 1,7045 0,015 0,900 0,0167 0,035 1,100 0,0318 0,150 0,220 0,6818 0,250 1,065 0,2347 0,015 0,900 0,0167 0,5236 0,9021 4,00 2,75 1,50 Graf: Podiely plôch konštrukcií stavby. okná 18% podklaha k nevyk. priestoru 6% podlaha k zemi 17% strecha/strop 23% steny obv. 36% Strana 9 z 24

10 Tab.: Posúdenie tepelno technických vlastností stavebných konštrukcií budovy je podľa normy STN /Z1 - požiadavky na súčiniteľ prechodu tepla. TYP KONŠTRUKCIE Hodnoty súčiniteľa prechodu tepla Existujúci stav Ua vo W/(m 2.K) Max.hodnota U r1 požadovaná po r.2015 VYHODNOTENIE STN /Z1 Obvodový plášť - steny vonkajšie zvislé Strecha plochá Otvorové výplne - okná oceľové zdvojené Otvorové výplne - dvere plastové 0,524 0,22 0,902 0,15 4,0 1,0 1,5 1,7* Nespĺňa požiadavky Nespĺňa požiadavky Nespĺňa požiadavky Spĺňa požiadavky * Platí pre budovy, na ktorých sa čiastkové stavebné úpravy vykonali v minulosti. V súčasnosti je budova nevyhovujúca z pohľadu požiadaviek na súčiniteľ prechodu tepla a s tým spojenou energetickou náročnosťou. ENERGETICKÉ HODNOTENIE Výpočet tepelnej ochrany budovy bol vykonaný obálkovou metódou a jeho výsledky sú uvedené v nasledovnej tabuľke. Pre výpočet bola uvažovaná vnútorná teplota +20ºC a normované klimatické podmienky (pre mesačnú metódu výpočtu aj upravená vnútorná teplota pre prerušované vykurovanie pre administratívne /nebytové/ budovy 18,5 C; t.j DST). Z hodnotenia vyplýva, že tepelnoizolačné vlastnosti konštrukcií budovy nevyhovujú súčasným normatívnym požiadavkám (STN /Z1 Požiadavky na súčiniteľ prechodu tepla, Požiadavky na energetické kritérium). Podľa normy STN /Z1 budovy spĺňajú energetické kritérium, ak majú v závislosti od faktora tvaru budovy mernú potrebu tepla na vykurovanie Q H,nd [kwh/m 2 ] nižšiu alebo rovnú ako normalizovanú hodnotu mernej potreby tepla Q H, nd, N [kwh/m 2 ] Graf: Podiely tepelných strát jednotlivých stavebných konštrukcií stavby. k nevyk. priestoru 2% tep.mosty 8% podlaha k zemi 3% strecha/strop 17% steny obv. 15% okná 55% Strana 10 z 24

11 Tab.: Energetické hodnotenie budovy existujúci stav. 1. Budova: ÚVTOS Nitra - administratívna budova súčasný stav Objekt: AB Obostavaný objem V b [m 3 ] Mer.plocha A b [m 2 ] Priem. konštrukč. výška vykur. podlaží hk,pr [m] , ,8 3,32 Budova Typ objektu nová obnovovaná Rodinný dom Bytový dom Verejná budova 2. Merná tepelná strata prechodom tepla H T [W/K] 9 235,8 Konštrukcia Plocha A i U i U i *A i Faktor b x U i *A i *b x m 2 W/(m 2 K) W/K - W/K Podlaha (terén) 1 233,4 0, ,6 1,00 271,6 Vonkajšia stena ,6 0, ,8 1, ,8 Vonkajšia stena 2 369,9 1, ,5 0,35 241,0 Strecha / strop 1 690,3 0, ,8 1, ,8 Okno 1 047,8 4, ,4 1, ,4 Okno 291,8 2, ,6 1,00 802,6 Dvere 73,0 1, ,6 1,00 109,6 K temper. priestoru 457,0 0, ,8 0,50 163,9 Suma: 7 431, ,6 3. Započítanie vplyvu tepelných mostov Exaktne: - U = Paušálne: áno U = 0,05 zatepľované konštrukcie U = 0,10 nezatepľované konštrukcie Vplyv tepelných mostov [W/K] U*ΣA i = 743,2 Merná tepelná strata [W/K] H T = Σb x *U i *A i + U*ΣA i = 9 235,8 Priemerný súčiniteľ prechodu tepla [W/(m 2 K)] U m = H T /ΣA i = 1, Merná tepelná strata vetraním H V [W/K] Intenz. vým. vzduchu n [1/h] 0,5 H V = 0,264*n*V b 2 950,2 5. Merná tepelná strata H = H T + H V [W/K] ,0 6. Solárne zisky Q S = I sj * 0,5*g nj *A nj [kwh] ,0 7. Vnútorné zisky Q i = 5*q i *A b [kwh] ,0 Typ objektu Rodinný dom Bytový dom Verejná budova q i [W/m 2 ] Celkové vnútorné zisky Q S + Q i [kwh] ,0 9. Potreba tepla na vykurovanie Q h = 82,1*(H T + H V ) - 0,95*(Q S + Q i ) [kwh/r] ,0 10. Merná potreba tepla na vykurovanie E 1 = Q h /V b [kwh/m 3 ] 31,6 11. Merná potreba tepla na vykurovanie Q H.nd = Q h /A b [kwh/m 2 ] 104,9 12. Faktor tvaru budovy A i /V b [-] 0, Normové hodnoty mernej potreby tepla na vykurovanie Q H, nd, N [kwh/m 2 ] Normalizovaná hodnota Q H,nd,N = 52,1 Odporúčaná hodnota - po roku 2016 normalizovaná Q H,nd,r1 = 26,1 14. Hodnotenie Q H, nd > Q H, nd, N 104,9 > 52,1 NEVYHOVUJE ENERGETICKÉMU KRITÉRIU Mesačná metóda (preruš. vykurovanie, upravená priemerná vnútorná teplota 18,5 C): Vypočítaná merná spotreba tepla na vykurovanie: Energetická účinnosť výroby a distribučného systému (diaľkové vykurovanie zemný plyn): Vypočítaná potreba energie na vykurovanie : Vypočítaná merná potreba energie na vykurovanie: Energ. trieda pre miesto spotreby energie vykurovanie: ,0 kwh/r 92,8 kwh/(m2.r) 84% ,6 kwh/r 110,5 kwh/(m2.r) "D" Strana 11 z 24

12 6. NÁVRH OPATRENÍ NA ZNÍŽENIE SPOTREBY ENERGIE OBNOVOU BUDOV STAVEBNÝMI ÚPRAVAMI A ICH EKONOMICKÉ A ENVIRONMENTÁLNE HODNOTENIE Návrh opatrení na obnovu existujúcich stavebných konštrukcií budovy formou zateplenia obvodového plášťa, zateplenia plochej strechy, ako aj formou výmeny okien zohľadňuje požiadavky na tepelnoizolačné vlastnosti stavebných konštrukcií stanovené technickým predpisom STN /Z1. Navrhované opatrenia na zníženie spotreby energie obnovou budovy stavebnými úpravami:» Zateplenie strechy s použitím tepelnej izolácie z tepelno-izolačných dosiek na báze minerálnej vlny so súčiniteľom tepelnej vodivosti λ = 0,038 W/(m.K), hrúbka izolantu 240 mm; zateplenie stropu nevykurovaného suterénu (garáže) polystyrénom EPS hr. 100 mm;» Zateplenie obvodového plášťa budovy s použitím tepelnej izolácie z tepelno-izolačných dosiek na báze minerálnej vlny so súčiniteľom tepelnej vodivosti λ = 0,038 W/(m.K), hrúbka izolantu 100 mm;» Výmena otvorových konštrukcií všetkých pôvodných okien za nové plastové s izolačným trojsklom*, výmena oceľových dverí za nové plastové (okná na výmenu všetky, dvere len oceľové); * Súčiniteľ prechodu tepla zasklenia max. Ug=0,7 W/(m 2.K) a súčiniteľ prechodu tepla rámu max. Uf=1,8 W/(m 2.K); celkový výsledný súčiniteľ prechodu tepla celého okna max. U=1,0 W/(m 2.K); pomerná plocha rámu max. 20% celkovej plochy okna (STN EN ISO ) Tab.: Prehľad stavebných konštrukcií navrhovaný stav. Opis konštrukcie Homogénna vrstva Hrúbka Súčiniteľ tepelnej vodivosti Výpočt. hodnota tepelného odporu Súčiniteľ prechodu tepla [m] [W.m -1.K -1 ] [m 2.K.W -1 ] [W.m -2.K -1 ] d λ R U Nášľapná vrstva (PVC / dlažba) 0,010 0,180 0,056 Cementový poter 0,040 1,100 0,036 Podlaha k zemi Lignopor (polystyrén+0,5cm drevitá vlna) 0,050 0,047 1,064 Betón 0,150 1,580 0,095 0,216 Štrkové lôžko 0,500 0,750 0,667 Minerálna vlna + omietka 0,100 0,038 2,632 Zvislé obvodové steny Pórobetónové murivo 0,375 0,220 1,705 0,220 Omietka 0,015 0,900 0,017 Minerálna vlna + krytina 0,240 0,038 6,316 PPS panely 0,150 0,220 0,682 Strecha plochá 0,135 Stropné panely železobetónové 0,250 1,065 0,235 Otvorové konštrukcie Omietka 0,015 0,900 0,017 Okná plastové s izol. 3-sklom (súčiniteľ prechodu tepla: zasklenia Ug=0,7 W/(m2.K), rámu Uf=1,8 W/(m2.K)) Dvere plastové Tab.: Posúdenie tepelno technických vlastností stavebných konštrukcií budovy je podľa normy STN /Z1 - požiadavky na súčiniteľ prechodu tepla - navrhovaný stav. 1,00 1,00 TYP KONŠTRUKCIE Obvodový plášť - steny vonkajšie zvislé Strecha plochá Otvorové výplne - okná plast. iz.3-sklo Hodnoty súčiniteľa prechodu tepla Ua vo W/(m2.K) NAVRHO-VANÝ stav Max.hodnota U r1 požadovaná po r ,220 0,22 0,135 0,15 1,0 1,0 Strana 12 z 24 VYHODNOTENIE STN /Z1 Spĺňa požiadavky Spĺňa požiadavky Spĺňa požiadavky

13 EKONOMICKÉ HODNOTENIE Pri ekonomickom hodnotení vychádzame z:» aktuálnej ceny (v Eur/kWh bez DPH v roku 2016) elektriny a tepla v zemnom plyne dodávaných do ústavu;» potenciálu úspor energie (v kwh/rok) po realizácii navrhovaného opatrenia v normovaných klimatických podmienkach; pri plnom využívaní kapacity objektu (vykurovanie počas celej vykurovacej sezóny);» z predbežného odhadu investičných nákladov podľa obvyklých aktuálnych cien stavebných výrobkov a stavebných prác na trhu bez zohľadnenia vedľajších vynútených nákladov, so zohľadnením technickej životnosti navrhovaného opatrenia» diskontnej sadzby - reálna diskontná miera, so zohľadnením ročnej miery inflácie (1,5%), bola stanovená vo výške 2,0%;» odpisy sú premietnuté do nákladov (stavebné úpravy odpisová skupina 6 doba odpisovania 40 rokov). Tab.: Ekonomické hodnotenie obnova budovy stavebnými úpravami. OPATRENIE Plocha [m 2 ] Investícia [Eur] Úspory tepla [kwh/r] Úspory nákladov [Eur/rok] Jednoduchá doba návratnosti investície [rok] Diskontovan á doba návratnosti investície [rok] Čistá súčasná hodnota NPV v 15.roku [Eur] Vnútorná miera výnosnosti IRR [%] Zateplenie obvodového plášťa Zateplenie strechy Výmena otvorových konštrukcií SPOLU 2 268, ,2 16, ,0% 1 690, ,2 12, ,0% 1 339, ,8 11, ,5% 5 298, ENVIRONMENTÁLNE HODNOTENIE Úspory emisií vyplývajúce z energeticky úsporných opatrení vedúcich k úsporám tepla zo zemného plynu sú prepočítané ako PRIAME podľa nasledovných koeficientov (SPP). Tab.: Merné emisie znečisťujúcich látok spaľovaním zemného plynu. EMISIE spaľovaním ZEMNÉHO PLYNU TZL 80 SO 2 10 NO x 1560 CO 630 CO 2 0,220 kg / mil. m 3 kg / mil. m 3 kg / mil. m 3 kg / mil. m 3 kg / kwh (Vyhl. 364/2012 Z.z.) OPATRENIE Zateplenie obvodového plášťa Zateplenie strechy Výmena otvorových konštrukcií SPOLU Úspory tepla [kwh/r] ÚSPORY EMISIÍ [kg/rok] CO 2 TZL NOx SO 2 CO ,378 7,378 0,045 2, ,714 13,922 0,086 5, ,019 39,372 0,242 15, ,111 60,671 0,373 24,502 Strana 13 z 24

14 7. NÁVRH OPATRENÍ NA ZNÍŽENIE SPOTREBY ENERGIE TECHNICKÝCH ARIADENÍ V BUDOVE A ICH EKONOMICKÉ A ENVIRONMENTÁLNE HODNOTENIE Opatrenia na zníženie spotreby energie technických zariadení v budove navrhujeme realizovať v priamej nadväznosti na opatrenia stavebnými úpravami. Po zateplení a výmene okien poklesne tepelný príkon budovy na vykurovanie (zo súčasných 390 kwt na 194 kwt), ako aj teplotný spád vykurovacej vody. Navrhované opatrenia - technické zariadenia budovy:» Inštalácia termoregulačných ventilov na vyk. telesách a hydraulické vyregulovanie» Rekonštrukcia vzduchotechniky v kuchyni» Rekonštrukcia osvetlenia - žiarivky s elektronickým predradníkom» Solárny systém na ohrev pitnej vody» Rekonštrukcia klimatizačných jednotiek» Rekonštrukcia vonkajších svietidiel Inštalácia termoregulačných ventilov na vyk. telesách a hydraulické vyregulovanie Existujúce oceľové panelové radiátory sú osadené len uzatváracou armatúrou, bez možnosti individuálnej regulácie. Navrhujeme výmenu armatúr za nové termostatické ventily s prednastavením prietoku pre účely hydraulického vyregulovania sústavy. Spolu s termostatickou hlavicou sa tak zabezpečí len potrebný tepelný výkon vykurovacieho telesa, bez zbytočných strát vetraním miestnosti. Odhadovaná investícia: Eur, úspory tepla kwh/rok, úspory nákladov 661 Eur/rok. ALTERNATÍVA: Jednotlivé podlažia budovy nemajú rovnaký režim prevádzky. Niektoré sa cez víkendy nevyužívajú. Niektoré radiátory sú v havarijnom stave. V prípade kompletnej výmeny vykurovacích telies a rozvodov by bolo možné navrhnúť nové rozvody tak, aby bolo možné raguláciou nastaviť rôzne prevádzkové režimy pre samostatné podlažia. Zrušil by sa súčasný stúpačkový systém napájania radiátorov. Odhad investíce: Eur, úspora tepla: kwh/r, úspora nákladov: 694,1 Eur/rok, jednoduchá doba návratnosti investície JN = INV / ÚSP = 152 rokov. Investícia nie je ekonomicky zmysluplná, preto s týmto opatrením ďalej neuvažujeme v súbore navrhovaných opatrení. Solárny systém na ohrev pitnej vody Celoročnú potrebu tepla na spotrebu teplej vody v objekte je možné až zo 60% pokryť solárnym systémom na ohrev pitnej vody. Pokrytie 60% je ideálne z hľadiska klimatických podmienok, aby v letných dňoch nedochádzalo k prebytkom nespotrebovaného tepla. Navrhujeme tepelný solárny systém s 30 ks plochými slnečnými kolektormi (absorbčná plocha min. 1,78 m 2 /kolektor) umiestnenými na nosné konštrukcie so sklonom 45 na plochej streche najvyššieho podlažia objektu, orientované na juh. Predpokladaný solárny energetický zisk ,7 kwh/rok (4,2 kwh/(m 2.rok) obnoviteľnej energie, ktorý zároveň predstavuje úsporu tepla zo zemného plynu na ohrev pitnej vody. Úspory nákladov 998 Eur/rok. Navrhujeme dva stojaté zásobníkové ohrievače pitnej vody, každý s dvomi vnútornými rúrovými výmenníkmi, objem 2 ks x 1,5m 3. Spodný výmenník bude napojený na solárny ohrev, horný na ohrev z existujúceho rozdeľovača vykurovacej vody z centrálnej plynovej kotolne. Jeden zásobník bude umiestnený v odovzdávacej stanici tepla v suteréne pri telocvični, druhý v suteréne pri kuchyni. Ďalšie upresnenie technického riešenia navrhne projektant. Odhad investície: kolektory Eur, zásobníkové ohrievače Eur, rozvody a príslušenstvo Eur, projekt Eur, spolu: Eur bez DPH. Rekonštrukcia osvetlenia - žiarivky s elektronickým predradníkom Pre účely zníženia spotreby elektriny navrhujeme rekonštrukciu interiérového osvetlenia s použitím svetelných zdrojov žiariviek T5 s elektronickým predradníkom s vyšším merným svetelným výkonom (140 lúmen/watt) a inteligentným spôsobom riadenia. Cieľový inštalovaný výkon interiérového osvetlenia je 39,9 kwe. Výmenu existujúcich svietidiel s lineárnou žiarivkou a klasickým predradníkom novými svietidlami so žiarivkou T5 a elektronickým predradníkom s vysokým merným príkonom je možné vykonať jednorazovo alebo postupne renovovať sústavu podľa možností a stavu sústavy. Zároveň odporúčame riadenie osvetlenia s pohybovými snímačmi. Alternatívne je možné uvažovať aj s LED osvetlením, v tomto prípade budú investičné náklady vyššie. Riadiaci systém by mal umožňovať riadenie pomocou jednej alebo kombinácie viacerých možností regulácie osvetlenia: R3 - pohyb. snímač: auto ZAP + stmievanie R4 - pohyb. snímač: auto ZAP + auto VYP R5 - pohyb. snímač: man. ZAP + stmievanie R6 - pohyb. snímač: man. ZAP + auto VYP. Pri každom zásahu do sústavy osvetlenia je vhodné vypracovať svetelno-technické výpočty na overenie plnenia požiadaviek na osvetlenie pracovných priestorov podľa príslušnej normy. Strana 14 z 24

15 Tab.: Výpočet normovej spotreby elekriny na umelé osvetlenie (v stave po obnove ). ÚČEL VYUŽITIA BUDOVY - B1 Kancelárie Riadenie R1 / R2 / R3 / R4 / R5 / R6 - pohybové snímače plocha A (úžitková) celkový inštalovaný príkon svietidiel P n : čas využitia denného svetla t D čas využitia osvetlenia bez denného svetla t N celkový ročný čas využitia budovy t O súčiniteľ využitia denného osvetlenia F D činiteľ obsadenosti budovy F O činiteľ konštantnej osvetlenosti F C výpočet odhadu ročnej spotreby energie W na osvetlenie výpočet číselného ukazovateľa energie na osvetlenie LENI energetická trieda pre miesto spotreby "osvetlenie" ODHAD INVESTÍCIE (39,9 kw e žiarivkové osvetlenie): POTREBA ELEKTRINY NA OSVETLENIE - PRED: POTREBA ELEKTRINY NA OSVETLENIE - PO: ÚSPORY ELEKTRINY: ÚSPORY NÁKLADOV: 100% 6 840,9 m 2 39,9 kw e 3 300,0 hod./rok B1 100,0 hod./rok B ,0 hod./rok B1 0,9 0,5 - B1 1, kwh/rok 15,1 "A" Eur bez DPH kwh/rok kwh/rok kwh/rok Eur/rok kwh/(m 2.r) Rekonštrukcia vzduchotechniky v kuchyni Motor nasávania, rovnako ako motor odsávania vzduchu v kuchyni je bez regulácie otáčok. Motor (ventilátor) odsávania typ Remak RP 90-50/45-6D má príkon 3,78 kwe. Predpokladaná súčasná spotreba elektriny na pohon VZT v kuchyni (prevádzka 7,5 hodín/deň, 365 dní v roku) je kwh/rok. Navrhujeme rekonštrukciu VZT jednotky za úspornejšiu s úspornejšími motormi ventilátorov s plynulou reguláciou otáčok. Motor ventilátora nebude v prevádzke vždy na plný výkon, ale len podľa potreby. Rekonštrukcia pozostáva z výmeny ventilátorov (2 ks), výmeny klapiek (2 ks), filtrov (2 ks), nová riadiaca jednotka a snímače, jednotka priestorového ovládania. VZT potrubia ostávajú pôvodné s vyčistením. Odhad investíce: VZT Eur + regulácia Eur + montáž Eur Eur čistenie = Eur bez DPH. Maximálny príkon nových ventilátorov s plynulou reguláciou otáčok: 1,32 kw; spotreba elektriny po rekonštrukcii kwh/rok, úspory elektriny kwh/rok, úspory nákladov Eur/rok. Rekonštrukcia klimatizačných jednotiek Navrhujeme výmenu zastaraných jednotiek za nové úspornejšie s vyšším výkonovým číslom COP, s riadením variabilného prietoku chladiva. Technológia Digital Inverter šetrí elektrinu pri zapnutí klimatizácie, ideálnu teplotu udržuje bez neustáleho vypínania a zapínania kompresora. Súčasná spotreba elektriny na chladenie je kwhe/rok (vypočítaná spotreba). Po rekonštrukcii by inštalovaný príkon klimatizácie klesol zo súčasných 20,85 kw na 14,38 kw, čo by pri zachovaní rovnakého chladiaceho výkonu viedlo k spotrebe elektriny po rekonštrukcii kwh/rok, teda k úsporám elektriny vo výške kwh/rok. Úspory nákladov 351 Eur/rok. Odhad investíce nové klimatizačné jednotky Eur bez DPH. Rekonštrukcia vonkajších svietidiel Navrhujeme výmenu zastaraných vonkajších 8 ks svietidiel inštalovaných na fasáde admin. budovy, so svetelným zdrojom sodíková výbojka žltá, príkon 250 W/ks, za nové LED osvetlenie. Súčasná spotreba elektriny: kwh/rok. V súčasnosti sa na trhu nachádzajú LED svietidlá, ktorých účinnosť (merný svetelný výkon) prekračuje 100 lm/w. Na porovnanie voči klasickej výbojkovej technológii, kde je účinnosť svietidla na úrovni lm/w. Na porovnanie súčasná sústava dosahuje približne lm/w. Súčasťou rekonštrukcii musí byť aj posúdenie stavu nosných prvkov ako sú stožiare a výložníky. Rovnako kontrola elektrovýzbroje a uzemnenia. V rámci výmeny svietidiel je vhodné vymeniť aj stožiarovú svorkovnicu a kabeláž stožiara. V prípade výmeny svietidiel je však nutné spracovať svetelno-technický výpočet na posúdenie splnenia požiadaviek normy na osvetlenia komunikácií resp. vonkajších pracovných priestorov. Základné požiadavky na nové svietidlá: krytie IP66; maximálne účinné rozloženie svetelného toku v osi komunikácie; materiál telesa tlakovo liaty hliník; vysoká svetelná účinnosť; dlhá životnosť garantovaná výrobcom vrátane záručných podmienok; renomovaný výrobca. Parametre navrhovaného LED osvetlenia: príkon 61 W / svietidlo; svetelný tok lm; 8 ks; spotreba elektriny (vypočítaná): kwh/rok, úspory elektriny: kwh/rok, úspory nákladov 640 Eur/rok, odhad INVESTÍCIE: Eur. Strana 15 z 24

16 EKONOMICKÉ HODNOTENIE Pri ekonomickom hodnotení vychádzame z:» aktuálnej ceny (v Eur/kWh bez DPH v roku 2016) elektriny a tepla zo zemného plynu dodávanej do objektu;» potenciálu úspor energie (v kwh/rok) po realizácii navrhovaného opatrenia v normovaných klimatických podmienkach, v stave po realizácii úsporných opatrení na stavebných konštrukciách;» z predbežného odhadu investičných nákladov podľa obvyklých aktuálnych cien výrobkov a montáže na trhu bez zohľadnenia vedľajších vynútených nákladov, so zohľadnením technickej životnosti navrhovaného opatrenia Tab.: Ekonomické hodnotenie obnova technických zariadení budovy. OPATRENIE Termoregulač. ventily na vyk. telesách a hydraul. vyregulovanie Solárny systém na ohrev pitnej vody Rekonštrukcia vzduchotechniky v kuchyni Rekonštrukcia vonkajších svietidiel Rekonštrukcia klimatizačných jednotiek Rekonštrukcia interiérového osvetlenia SPOLU Investícia [Eur] Úspory energie [kwh/r] Úspory nákladov [Eur/rok] Jednoduchá doba návratnosti investície [rok] Diskontovan á doba návratnosti investície [rok] Čistá súčasná hodnota NPV v 15.roku [Eur] Vnútorná miera výnosnosti IRR [%] ,9 10, n/a ,3 11, n/a ,3 3, n/a ,3 5, n/a ,8 9, n/a ,5 5, n/a ENVIRONMENTÁLNE HODNOTENIE Úspory emisií vyplývajúce z energeticky úsporných opatrení vedúcich k úsporám zemného plynu sú prepočítané ako PRIAME podľa koeficientov uvedených v predchádzajúcej kapitole. Úspory emisií vyplývajúce z energeticky úsporných opatrení vedúcich k úsporám elektriny sú prepočítané ako NEPRIAME podľa koeficientov merných emisií znečisťujúcich látok majoritného výrobcu elektriny na Slovensku Slovenských elektrární, a.s. OPATRENIE Termoregulač. ventily na vyk. telesách a hydraul. vyregulovanie Solárny systém na ohrev pitnej vody Rekonštrukcia vzduchotechniky v kuchyni Rekonštrukcia vonkajších svietidiel Rekonštrukcia klimatizačných jednotiek Rekonštrukcia interiérového osvetlenia SPOLU Úspory energie [kwh/r] CO 2 TZL NOx SO 2 CO ,14 2,78 0,02 1, ,22 4,20 0,03 1, ,28 3,31 27,01 0, ,11 1,31 10,68 0, ,06 0,72 5,86 0, ,93 10,86 88,61 1, ,74 23,18 132,20 5,67 Strana 16 z 24

17 8. ODPORÚČANÝ NÁVRH OPATRENÍ NA USKUTOČNENIE HĹBKOVEJ OBNOVY BUDOVY A VÝZNAMNEJ OBNOVY TECHNICKÉHO A TECHNOLOGICKÉHO ZARIADENIA A OSVETLENIA BUDOVY Z opatrení v tepelnej ochrane budovy (stavebné konštrukcie) a v technických zariadeniach budovy sme zostavili súbor odporúčaných opatrení na základe ich ekonomického a environmentálneho hodnotenia, ako aj na základe požiadavky, aby výsledná energetická trieda po obnove bola A1 pre globálny ukazovateľ primárnej energie. Navrhovaný súbor opatrení odporúčaných vlastníkovi budovy na realizáciu: Zateplenie obvodového plášťa; Zateplenie strechy; Výmena pôvodných okien za nové plastové s izolačným trojsklom, výmena oceľových dverí za plastové; Rekonštrukcia interiérového osvetlenia; Termostatizácia a hydraulické vyregulovanie vykurovania; Solárny systém na ohrev pitnej vody; Rekonštrukcia vzduchotechniky v kuchyni; Rekonštrukcia klimatizačných jednotiek; Rekonštrukcia vonkajších svietidiel; Opatrenia, ktoré neodporúčame na realizáciu, najmä z dôvodu nízkeho ekonomického a environmentálneho prínosu v pomere k vysokej investícii: Zateplenie podlahy na teréne; Výmena existujúcich plastových dverí; Rekonštrukcia vykurovacích rozvodov a telies so zónovou reguláciou po podlažiach. Tieto opatrenia by neboli ekonomicky zmysluplné. Strana 17 z 24

18 9. ENERGETICKÉ HODNOTENIE BUDOVY SO ZOHĽADNENÍM PREDPOKLADANÉHO STAVU PO REALIZÁCIÍ STAVEBNÝCH ÚPRAV A NAVRHOVANEJ OBNOVY TECHNICKÉHO A TECHNOLOGICKÉHO ZARIADENIA A OSVETLENIA BUDOV Tab.: Energetické hodnotenie budovy navrhovaný stav po obnove. 1. Budova: ÚVTOS Nitra - administratívna budova NAVRHOVANÝ stav Objekt: AB Obostavaný objem V b [m 3 ] Mer.plocha A b [m 2 ] , ,9 Budova nová obnovovaná Rodinný dom Bytový dom Verejná budova 2. Merná tepelná strata prechodom tepla H T [W/K] 3 129,3 Konštrukcia Plocha A i U i U i *A i Faktor b x m 2 W/(m 2 K) Podlaha (terén) 1 256,5 0, ,7 1,00 Vonkajšia stena ,7 0, ,2 1,00 Vonkajšia stena 2 371,2 1, ,9 0,35 Strecha / strop 1 720,2 0, ,7 1,00 Okno 1 047,8 1, ,8 1,00 Okno 291,8 1, ,8 1,00 Dvere 73,0 1, ,6 1,00 K temper. priestoru 457,0 0, ,5 0,50 Suma: 7 498,3 3. Započítanie vplyvu tepelných mostov Exaktne: - U = Paušálne: áno U = 0,05 U = 0,10 nezatepľované konštrukcie Typ objektu W/K - Vplyv tepelných mostov [W/K] U*ΣA i = 374,9 Priemerný súčiniteľ prechodu tepla [W/(m 2 K)] U m = H T /ΣA i = 0, Merná tepelná strata vetraním H V [W/K] Intenz. vým. vzduchu n [1/h] 0,5 5. Merná tepelná strata H = H T + H V [W/K] 6. Solárne zisky Q S = I sj * 0,5*g nj *A nj [kwh] 7. Vnútorné zisky Q i = 5*q i *A b [kwh] Typ objektu q i [W/m 2 ] 8. Celkové vnútorné zisky Q S + Q i [kwh] Potreba tepla na vykurovanie Q h = 82,1*(H T + H V ) - 0,95*(Q S + Q i ) [kwh/r] 10. Merná potreba tepla na vykurovanie E 1 = Q h /V b [kwh/m 3 ] H V = 0,264*n*V b 11. Merná potreba tepla na vykurovanie Q H.nd = Q h /A b [kwh/m 2 ] 30,0 12. Faktor tvaru budovy A i /V b [-] 0, Normové hodnoty mernej potreby tepla na vykurovanie Q H, nd, N [kwh/m 2 ] 14. Hodnotenie Rodinný dom zatepľované konštrukcie Priem. konštrukč. výška vykur. podlaží hk,pr [m] Merná tepelná strata [W/K] H T = Σb x *U i *A i + U*ΣA i = 3 129,3 Bytový dom Normalizovaná hodnota Q H,nd,N = 52,1 Odporúčaná hodnota - po roku 2016 normalizovaná Q H,nd,r1 = 26,1 Q H, nd < Q H, nd, N 30,0 < 52,1 VYHOVUJE ENERGETICKÉMU KRITÉRIU PRE NÍZKOENERGETICKÚ BUDOVU Q H, nd > Q H, nd, N 30,0 > 26,1 NEVYHOVUJE ENERGETICKÉMU KRITÉRIU PRE ULTRANÍZKOENERGETICKÚ BUDOVU 3,32 Verejná budova 6 U i *A i *b x W/K 271,7 502,2 241,8 232, ,8 291,8 109,6 56, , , , , , , ,7 9,0 Strana 18 z 24

19 Mesačná metóda (preruš. vykurovanie, upravená priemerná vnútorná teplota 18,5 C): Vypočítaná merná spotreba tepla na vykurovanie: Energetická účinnosť výroby a distribučného systému: Vypočítaná potreba energie na vykurovanie : Vypočítaná merná potreba energie na vykurovanie: Energ. trieda pre miesto spotreby energie vykurovanie: ,6 kwh/r 26,7 kwh/(m2.r) 84% ,6 kwh/r 31,8 kwh/(m2.r) "B" V zmysle Vyhlášky 364/2012 Z. z. je minimálna požiadavka na energetickú hospodárnosť obnovovaných budov podľa 4 ods. 1 Zákona č. 555/2005 Z.z. určená hornou hranicou energetickej triedy B pre globálny ukazovateľ ( 4 ods. 5 Vyhlášky). Horná hranica energetickej triedy B pre všetky ukazovatele určuje nízkoenergetickú úroveň výstavby ( 4 ods. 14 Vyhlášky). Horná hranica energetickej triedy A pre jednotlivé ukazovatele a súčasne horná hranica energetickej triedy A1 pre globálny ukazovateľ určujú ultranízkoenergetickú úroveň výstavby ( 4 ods. 14 Vyhlášky). Minimálnou požiadavkou na energetickú hospodárnosť nových budov postavených po 31. decembri 2015 je horná hranica energetickej triedy A1 pre globálny ukazovateľ; významne obnovovaná budova musí túto požiadavku splniť, ak je to technicky, funkčne a ekonomicky uskutočniteľné ( 5 ods. 3 Vyhlášky). V prípade financovania opatrení z Operačného programu Kvalita životného prostredia (OP KŽP) od roku 2016 musia mať budovy globálny ukazovateľ lepší ako je horná hranica energetickej triedy A1 a ostatné ukazovatele pre jednotlivé miesta spotreby aspoň v energetickej triede B. Škály energetickej triedy B v kwh/(m2.a) v zmysle Vyhl. 364/2012 Z.z. Administrat. budovy Miesto spotreby energie - požadovaná en.trieda "B" VETRANIE VYKUROVANIE PRÍPRAVA TEPLEJ VODY OSVETLENIE A CHLADENIE CELKOVÁ POTREBA ENERGIE škála od do od do od - do od do od do nehodnotí sa Tab.: Predpokladané zaradenie budovy v stave po obnove do energetických tried. Potreba energie PO OBNOVE Celková potreba energie Primárna energia * na vykurovanie: na prípravu teplej vody: na osvetlenie: CELKOVÁ POTREBA ENERGIE V BUDOVE 31,8 kwh/(m 2.rok) en. trieda "B" 41,4 kwh/(m 2.rok) 6,9 kwh/(m 2.rok) en. trieda "B" 3,6 kwh/(m 2.rok) 15,1 kwh/(m 2.rok) en. trieda "A" 33,3 kwh/(m 2.rok) 53,9 kwh/(m 2.rok) 78,3 kwh/(m 2.rok) ENERGETICKÁ TRIEDA A1 ENERGETICKÁ TRIEDA B (glob. ukazovateľ (celk. potreba energie budovy) primár.energia) * faktor primárnej energie diaľk. vyk. zemný plyn = 1,30 ; faktor primárnej energie elektrina = 2,20 Predpoklad splnenia minimálnej požiadavky na energetickú hospodárnosť budovy v závislosti od kategórie budovy - hodnotenie budovy z hľadiska splnenia minimálnej požiadavky ukazovateľa celkovej potreby energie: Minimálna požiadavka Rr - hodnota hornej hranice energetickej triedy B, globálny ukazovateľ celkovej potreby energie (admin. budovy): 94 kwh/(m2.rok); Predpokladá hodnota globálneho ukazovateľa celkovej potreby energie v stave po obnove: 53,9 kwh/(m2.rok); 53,9 kwh /(m2.rok) < 94,0 kwh /(m2.rok)... VYHOVUJE Predpoklad splnenia minimálnej požiadavky na energetickú hospodárnosť budovy v závislosti od kategórie budovy - hodnotenie budovy z hľadiska splnenia minimálnej požiadavky globálneho ukazovateľa primárnej energie: Minimálna požiadavka Rr - hodnota hornej hranice energetickej triedy A1, globálny ukazovateľ primárnej energie (admin. budovy): 86,9 kwh/(m2.rok); Predpokladá hodnota globálneho ukazovateľa primárnej energie v stave po obnove: 78,3 kwh/(m2.rok); 78,3 kwh /(m2.rok) < 86,9 kwh /(m2.rok)... VYHOVUJE Strana 19 z 24

20 9. ZÁVER - SUMARIZAČNÝ LIST ENERGETICKÉHO AUDITU Predmet energetického auditu Stručná charakteristika budovy Celková podlah. vykur.plocha budovy [m 2 ] Stavebné úpravy Zateplenie obvodového plášťa Zateplenie strechy Výmena otvorových konštrukcií Administratívna budova ÚVV a ÚVTOS NITRA Päťpodlažná administratívna budova s plochou strechou ,8 Návrh opatrení na obnovu budovy Úspora energie Investičný náklad [kwh/rok] [EUR] Spolu Technické zariadenia Úspora energie Investičný náklad [kwh/rok] [EUR] Termoregulač. ventily na vyk. telesách a hydraul. vyregulovanie Solárny systém na ohrev pitnej vody Rekonštrukcia vzduchotechniky v kuchyni Rekonštrukcia vonkajších svietidiel Rekonštrukcia klimatizačných jednotiek Rekonštrukcia interiérového osvetlenia Spolu Celkové úspory energie a investičné náklady Energetické hodnotenie budovy Pred obnovou budovy Po obnove budovy Zníženie (technickej jednotky) Miera zníženia [%] priemerný súčiniteľ prechodu tepla potreba tepla na vykurovanie merná potreba tepla na vykurovanie [W/(m 2.K)] 1,243 0,417 0,825 66,4% [kwh/rok] ,7% [kwh/(m 2.rok)] 92,8 26,7 66,1 71,2% potreba primárnej energie na vykurovanie [kwh/rok] ,2% potreba energie na osvetlenie [kwh/rok] ,1% potreba energie na vykurovanie a osvetlenie [kwh/rok] ,1% potr. elektriny na VZT, chladenie a vonk.osvetlenie [kwh/rok] ,8% potreba tepla zo zem. plynu na teplú vodu Znečisťujúce látky a skleníkové plyny Emisný faktor [kwh/rok] ,0% Environmentálne hodnotenie Pred obnovou budovy Po obnove budovy Zníženie (technickej jednotky) Miera zníženia EE [kg/mwh] ZP [kg/mwh] [t] [t] [t] [%] ročná produkcia emisií CO 0,0390 0,0595 0, , , ,9% ročná produkcia TZL 0,0190 0,0076 0, , , ,6% ročná produkcia emisií SO 2 1,8110 0,0009 0, , , ,2% ročná produkcia emisií NO x 0,2220 0,1473 0, , , ,4% ročná produkcia emisií CO 2 167,0 220,0 179,8 64, ,6 64,3% Ekonomické hodnotenie investičný náklad na realizáciu opatrení ročná úspora nákladov na energie čistá súčasná hodnota doba hodnotenia jednoduchá doba návratnosti investície diskontovaná doba návratnosti investície vnútorná miera výnosnosti [EUR] [EUR] [EUR] [rok] [rok] [rok] [%] , , ,4 15,0 10,5 14,5 2,8 Strana 20 z 24
