1 ENERGETICKÝ AUDIT Objekt č. 19 Ústav na výkon trestu odňatia slobody a Ústav na výkon väzby Skala 76, Ilava SPRACOVATEĽ: NOVACO s.r.o. ENERGETICKÝ AUDÍTOR: Ing Richard Prokypčák DÁTUM: MAREC 2017

2 Obsah Úvod Identifikačné údaje Žiadateľ Spracovateľ energetického auditu Predmet energetického auditu Základné údaje o predmete energetického auditu Identifikácia predmetu energetického auditu Opis súčasného stavu Popis výstavby a konštrukcií Systém vykurovania a prípravy teplej vody Osvetlenie Základné údaje o energetických vstupoch a výstupoch Tepelnotechnické posúdenie obalových stavebných konštrukcií, energetické hodnotenie Normy, smernice, vyhlášky Miestne a normalizované klimatické podmienky Zhodnotenie obalových konštrukcií objektu Pevné stavebné konštrukcie Otvorové konštrukcie Celkové hodnotenie obalových konštrukcií objektu Potreba tepla na vykurovanie Hodnotenie budovy z hľadiska potreby tepla na vykurovanie

3 6 Návrh opatrení na zníženie spotreby energie obnovou budov stavebnými úpravami obnovou energetických a technologických zariadení, osvetlenia a ich ekonomické a environmentálne hodnotenie Zateplenie obvodových stien a zateplenie strešného plášťa Výmena otvorových konštrukcií Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy objektu Rekonštrukcia zdroja tepla Výmena svetelných zdrojov a svietidiel Fotovoltika Environmentálne hodnotenie Doporučený návrh opatrení na uskutočnenie významnej alebo hĺbkovej obnovy budovy a významnej obnovy technického a technologického zariadenia a osvetlenia budovy Energetické hodnotenie budovy so zohľadnením predpokladaného stavu po realizácií stavebných úprav a navrhovanej obnovy technického a technologického zariadenia a osvetlenia budov Záver Sumarizačný list energetického auditu Prílohy Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií pre súčasný stav Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií po opatreniach Výpočet solárnych ziskov Fotodokumentácia objektu Záznam o odovzdaní a prevzatí písomnej správy Potvrdenie o zápise do zoznamu energetických audítorov

4 Zoznam tabuliek Tabuľka 1 Lokalizácia predmetu energetického auditu... 9 Tabuľka 2 Technické a geometrické parametre budovy Tabuľka 3 Prevádzkový režim budovy Tabuľka 4 Svietidlá Tabuľka 5 Energetické vstupy a náklady na energie plyn Tabuľka 6 Energetické vstupy a náklady na energie elektrina Tabuľka 7 Počty vykurovacích dní a priemerná vonkajšia teplota Tabuľka 8 Klimatické podmienky Tabuľka 9 Zoznam pevných stavebných konštrukcií Tabuľka 10 Zoznam typov otvorových konštrukcií Tabuľka 11 Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Tabuľka 12 Výpočet potreby tepla na vykurovanie pre aktuálny stav Tabuľka 13 Hodnotenie budovy podľa STN Tabuľka 14 Ekonomické hodnotenie opatrenia výpočet potreby tepla na vykurovanie Tabuľka 15 Zoznam pevných stavebných konštrukcií po opatreniach Tabuľka 16 Ekonomické hodnotenie opatrenia zateplenie obvodových stien a strešného plášťa. 23 Tabuľka 17 Zoznam typov otvorových konštrukcií po opatreniach Tabuľka 18 Výmena kotla Tabuľka 19 Návrh výmeny svetelných zdrojov a svietidiel Tabuľka 20 Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Tabuľka 21 Parametre pre fotovoltickú elektráreň Tabuľka 22 Hodnotenie redukcie CO Tabuľka 23 Hodnotenie budovy podľa STN po opatreniach

5 Tabuľka 24 Celkové ekonomické zhodnotenie návrhu opatrení Tabuľka 25 Hodnotenie globálneho ukazovateľa primárnej energie Tabuľka 26 Zatriedenie budovy do príslušnej energetickej triedy Tabuľka 27 Sumarizačný list energetického auditu Tabuľka 28 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií pre súčasný stav Tabuľka 29 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií pre súčasný stav Tabuľka 30 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií po opatreniach Tabuľka 31 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií po opatreniach Tabuľka 32 Solárne tepelné zisky Qs kwh Zoznam grafov Graf 1 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK Zoznam obrázkov Obrázok 1 Situačná mapa objektu č Obrázok 2 Budova A JZ orientácia Obrázok 3 Budova B JZ orientácia Obrázok 4 Budova A Obrázok 5 Budova A, B SZ orientácia Obrázok 6 Budova A SZ orientácia Obrázok 7 Budova A muničný sklad Obrázok 8 Budova A balkón JZ orientácia Obrázok 9 Budova B vchod. dvere, SV orientácia Obrázok 10 Budova B, okná, JZ orientácia Obrázok 11 Budova A okná, SV orientácia

6 Obrázok 12 Vykurovacie teleso Obrázok 13 Budova B, okná, SZ orientácia Obrázok 14 Budova B, vchodové dvere, JZ orientácia Obrázok 15 Budova A, okno, SZ orientácia Obrázok 16 Budova A, vchodové dvere, JZ orientácia Obrázok 17 Budova A, dvere a okno, JZ orientácia Obrázok 18 Budova A, dverné konštrukcie, JZ orientácia Obrázok 19 Budova A, dvere do miestnosti s meračmi, JZ orientácia Obrázok 20 Meradlá na zemný plyn Obrázok 21 Vybavenie kotolne Obrázok 22 Kotol na zemný plyn

7 Úvod Energetický audit Objektu č. 19 v správe Ústavu na výkon trestu odňatia slobody a Ústavu na výkon väzby Ilava bol vypracovaný v zmysle zákona č. 321/2014 Z. z. o energetickej efektívnosti a o zmene a doplnení niektorých zákonov. Energetický audit slúži na posúdenie súčasných technických systémov v posudzovanom objekte, tepelno-technických vlastností stavebných konštrukcií, návrh opatrení zameraných na významnú obnovu budovy alebo hĺbkovú obnovu budovy. Tiež opatrení na rekonštrukciu a modernizáciu technických systémov, stanovenie potenciálu úspor energie a na ich ekonomické a environmentálne hodnotenie. Energetický audit bol zhotovený v súlade s odporúčaniami na vypracovanie spracovanými Slovenskou inovačnou a energetickou agentúrou. Energetický audit je duševným vlastníctvom spracovateľa spoločnosti NOVACO s.r.o. 7

8 1 Identifikačné údaje 1.1 Žiadateľ Názov: Zriadený na základe: Právna forma: Adresa: V zastúpení: Kontaktné osoby Ústav na výkon trestu odňatia slobody a Ústav na výkon väzby Zriaďovacej listiny Ministerstva spravodlivosti Slovenskej republiky, č. GR ZVJS-183/ , zo dňa 31. januára 2001 Rozpočtová organizácia Ministerstva spravodlivosti SR Mierové námestie 1, Ilava Mgr. Róbert Mudronček riaditeľ Ing. Peter Fürstenzeller, Ing. Peter Matuščin Telefón: 042/ ustavil@zvjs.sk IČO: DIČ: Spracovateľ energetického auditu Názov: NOVACO s. r. o. Právna forma: Adresa: Štatutárny zástupca: Kontaktná osoba: Spoločnosť s ručením obmedzeným Prievozská 1307/9, Bratislava Ing. Richard Prokypčák Ing. Richard Prokypčák Telefón: 02/ novaco@consultant.com IČO: DIČ: Energetický audítor: Ing, Richard Prokypčák, nar Adresa trvalého bydliska: Jaskový rad 97/A, Bratislava 8

9 2 Predmet energetického auditu 2.1 Základné údaje o predmete energetického auditu Na zistenie súčasného stavu predmetu energetického auditu boli použité tieto nástroje: osobná obhliadka na mieste, kontrolné merania, projektová dokumentácia, pôdorysy troch podlaží, rez budovy a legenda miestností na každom podlaží, fotodokumentácia objektu a technických zariadení objektu, konzultácie s povereným správcom objektu, údaje o reálnej spotrebe a skutočných nákladoch na teplo v období rokov 2014, 2015 a Identifikácia predmetu energetického auditu Predmetom energetického auditu je Objekt č. 19, Strelnica (školiace stredisko). Tabuľka 1 Lokalizácia predmetu energetického auditu Ulica, číslo Skala 76 Obec Ilava Okres Ilava Kraj Trenčiansky kraj Cieľom energetického auditu je zhodnotenie aktuálnych tepelno-technických vlastností budovy a jej posúdenie z pohľadu energetickej náročnosti s dôrazom na identifikáciu potenciálu úspory energie. Súčasťou energetického auditu je aj návrh efektívnych opatrení, ktoré vedú k maximalizácii úspor energie a zníženiu energetickej náročnosti objektu. 9

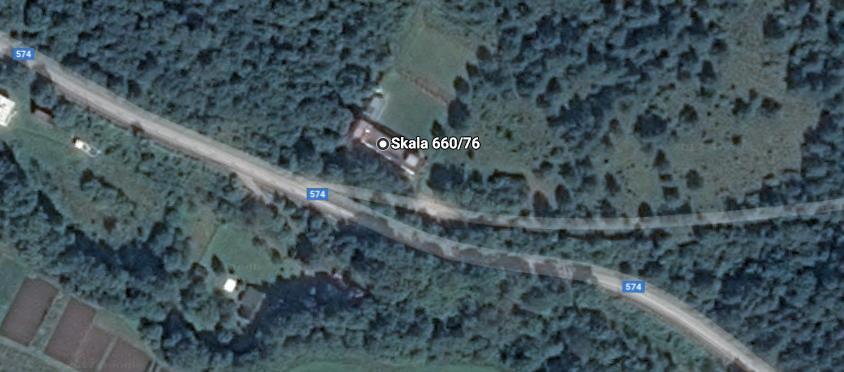

10 Obrázok 1 Situačná mapa objektu č

11 3 Opis súčasného stavu Pôdorys: Objekt sa pôdorysne skladá z troch vzájomne prepojených obdĺžnikov. Na I. NP sa nachádzajú garáže, plynová kotolňa s plynomerňou, sklady, na II. NP sa nachádzajú izby, kancelária, kuchynka a sociálne zariadenia, na III. NP sa nachádzajú spoločenská miestnosť, kuchynka a sociálne zariadenia, na IV. NP sa nachádzajú pochôdzna strecha, sklady a strojovňa výťahu. Zvislé konštrukcie obvodového plášťa : nosné steny sú vymurované z tehloblokov CD-INA hr. 440 mm na maltu vápennú. V úrovni podlaží sú všetky nosné steny ukončené ŽB vencom, do ktorého je opretá aj ŽB doska stropu, alebo schodišťové 12 dosky a schodišťové trámy. Obvodové murivo je zakončené ŽB vencom s atikou, do ktorého sú kotvené drevené hranoly konštrukcie strechy. Výplne otvorov: okná drevené zdvojené, dvere drevené s jednoduchou sklenou výplňou, v suteréne plechové dvere, v prístavbe schodiska hliníkové so sklenou výplňou. Skladba pochôdznej strechy: Betónové dlaždice vymývané hr. 55 mm Gumové podložky pod dlažbou 2 x sklobit a 1 x reflexný náter 1 x mikroventilačná vrstva 2 x penetračný náter Dilatovaný keramzit betón ( 2 x 2 m) v spáde, hr mm Tepelná izolácia puroterm hr. 80 mm Vyrovnávací cementový poter hr. 20 mm Pôvodný ŽB panel hr. 250 mm Skladba strechy výdajne streliva: Medený plech hr. 0,5 mm Lepenka A 330 SH Ihličnaté Dosky hr. 20 mm Nosná konštrukcia z dreva Hobľované obkladové dosky hr. 20 mm 11

12 Skladba strechy nad prístavbou schodiska: Plechová svitková krytina hr. 0,8 mm Lepenka A 330 SH na sucho Ihličnaté dosky hr. 25 mm Nosný hranol priemer 14 x 140 Minerálna vlna nobasil hr. 100 mm Hobľované dosky hr. 15 mm Skladba strechy terasy nad kotolňou a garážou: Detto pochôdzna strecha pol. 1-5 Keramzit betón hr mm Cementový poter hr. 20 mm Pôvodný ŽB panel stropu hr. 150 mm Keďže k pôvodnej stavbe bola dobudovaná prístavba a vzhľadom na rôzne stavebné materiály bolo potrebné pristúpiť v audite k rozdeleniu budovy na pôvodnú časť značenú ako budova časť A a novú časť označenú ďalej ako budova časť B. Otvorové konštrukcie sú riešené oknami s dreveným v časti A, a oknami s dreveným a kovovým rámom v časti B. Tabuľka 2 Technické a geometrické parametre budovy Celková zastavaná plocha [m 2 ] A 268 Obvod zastavanej plochy [m] P 95,85 Obostavaný vykurovaný objem [m 3 ] Vb Celková podlahová plocha [m2] Ab 683,41 Ochladzovaná obalová konštrukcia [m 2 ] Ai Faktor tvaru budovy [m -1 ] Ai/Vb 0,67 Počet nadzemných podlaží 3 Priemerná konštrukčná výška podlažia [m] hk,pr 2950 Tabuľka 3 Prevádzkový režim budovy Počet pracovných dní v roku D 272 Počet pracovných dní v týždni d 5 Počet smien za deň d1 1 Dĺžka pracovnej doby [h] t1 8 Využitie objektu verejná budova 12

13 3.1.1 Popis výstavby a konštrukcií Rozhodnutie Mestského národného výboru v Ilave zo dňa o povolení stavby Viacúčelová budova Zväzarmu, stavba bola schválená rozhodnutím ONV odbor výstavby Považská Bystrica zo dňa Kolaudačné rozhodnutie pre objekt Plynová prípojka strelnice Ilava zo dňa vydané Obvodným úradom životného prostredia Ilava Kolaudačné rozhodnutie pre objekt Vodovodná prípojka strelnice Ilava zo dňa vydané ObÚŽP Považská Bystrica Kolaudačné rozhodnutie na stavbu Stavebné úpravy objektu strelnice, žumpa zo dňa vydané ObÚŽP Ilava Systém vykurovania a prípravy teplej vody Dodávka tepla na vykurovanie je realizovaná z kotolne nachádzajúcej sa priestoroch budovy na prvom nadzemnom podlaží. Sú v nej inštalované 2 kotly DESTILA. Odhadovaná účinnosť kotlov je 88%. Zariadenia na výrobu tepla a celá technológia kotolne sú pôvodné od kolaudácie budovy a vykazujú vysoký stupeň fyzickej a morálnej opotrebovanosti. Celá prevádzka kotolne je riadená ručne obsluhou kotolne. Vykurovacia sústava je dvojrúrová z oceľových bezšvových rúr s núteným obehom. Vykurovacie telesá sú oceľové, článkové bez inštalovaných termostatických ventilov. Teplá voda sa pripravuje v akumulačnom ohrievači. Regulácia prípravy teplej vody a chod cirkulačného čerpadla sú riadené taktiež ručne obsluhou kotolne Osvetlenie Osvetlenie objektu je zabezpečené svietidlami popísanými v tabuľke 4. Nakoľko spotreba elektriny na osvetlenie nie je samostatne meraná, bola vypočítaná na základe odhadnutého ročného počtu prevádzkových hodín zdrojov osvetlenia, ktoré boli stanovené z rozdielu priemernej spotreby elektriny za predchádzajúce kalendárne roky a odhadnutej spotreby elektriny ostatnými elektrospotrebičmi. Náklady na elektrinu sú vyčíslené v cenách roku

14 Tabuľka 4 Svietidlá Druh svetelného zdroja v svietidle Príkon svietidla [W] Počet svietidiel [ks] Celkový príkon [W] Žiarovky Neónky Spolu: Časy využitia denného svetla td Čas využitia osvetlenia bez denného osvetlenia tn Faktor využitia denného svetla Fd Faktor obsadenosti budovy Fo Faktor konštantnej osvetlenosti Fc Spotreba elektriny [kwh] ,00 1,00 1,

15 4 Základné údaje o energetických vstupoch a výstupoch Prehľad o energetických vstupoch a nákladoch na energie za posledné 3 roky, samostatne pre plyn a elektrinu, sú vyčíslené v tabuľke 5 a 6. Údaje sú spracované na základe poskytnutých údajov o vyfakturovaných množstvách za jednotlivé energie od týchto dodávateľov: - Zemný plyn MET Slovakia a.s. - Elektrická energia: ENERGA Slovakia, s.r.o. Vzhľadom na to, že budova sa nachádza už niekoľko rokov v útlmovom režime majú uvádzané spotreby zemného plynu a elektrickej energie len orientačnú výpovednú hodnotu a pre účely energetického auditu sa dôraz kladie na vypočítane hodnoty podľa platných noriem. Tabuľka 5 Energetické vstupy a náklady na energie plyn Kalendárny rok Zemný plyn, m³ Koeficient spalnosti kwh/m³ Zemný plyn, kwh Náklady, EUR Jednotková cena, EUR/kWh ,00 10, , ,00 0, ,00 10, , ,43 0, ,00 10, , ,20 0,0398 Tabuľka 6 Energetické vstupy a náklady na energie elektrina Kalendárny rok Elektrina kwh Náklady EUR Jednotková cena EUR/kWh ,00 447,65 0, ,00 591,05 0, ,00 570,06 0,

16 5 Tepelnotechnické posúdenie obalových stavebných konštrukcií, energetické hodnotenie 5.1 Normy, smernice, vyhlášky Pri posudzovaní energetickej náročnosti a kvantifikáciu možných úspor tepla boli požité nasledovné platné tepelno-technických normy: STN EN ISO 13790, 2008 energetická hospodárnosť budov, výpočet potreby energie na vykurovanie a chladenie, STN EN ISO 13789, 2008 tepelnotechnické vlastnosti budov, merný tepelný tok prechodom tepla a vetraním, STN EN ISO 13370, 2008 tepelnotechnické vlastnosti budov, šírenie tepla zeminou, STN EN ISO , 2007 tepelnotechnické vlastnosti okien, dverí a okeníc, výpočet súčiniteľa prechodu tepla, STN EN ISO 6946, 2008 stavebné konštrukcie, tepelný odpor a súčiniteľ prechodu tepla, STN , 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 2 funkčné požiadavky, STN , 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 3 Vlastnosti prostredia a stavebných výrobkov. 5.2 Miestne a normalizované klimatické podmienky Pre výpočet potreby tepla na krytie strát prechodom a vetraním bola použitá dennostupňová metóda. Dennostupne sú vypočítané aritmetickým priemerom skutočných hodnôt vonkajších klimatických podmienok v okrese Ilava v období rokov Tabuľka 7 Počty vykurovacích dní a priemerná vonkajšia teplota Kalendárny rok Počet vykurovacích dní Priemerná vonkajšia teplota C 3,5 6,7 4,9 Počet dennostupňov 3766,4 3441,6 3369,6 16

17 Tabuľka 8 Klimatické podmienky normalizované upravené hodnotenie hodnotenie Vonkajšia výpočtová teplota [ o C] q e Veterná oblasť, rýchlosť vetra [ms -1 ] v - 2 Vnútorná výpočtová teplota [ o C] q i 20,00 14,72 Priemerná vonkajšia teplota vykurovacieho obdobia [ o C] q ae 3,64 Priemerný počet vykurovacích dní: d 212 Priemerný počet dennostupňov: D 3083 Vykurovací režim budovy je premietnutý v počte dennostupňov, nakoľko vnútorná výpočtová teplota bola určená váženým priemerom na základe vykurovacej teploty využitia jednotlivých vnútorných priestorov. Pričom váhou bola plocha príslušných priestorov. Stanovené dennostupne boli použité na určenie optimálnej potreby energie na vykurovanie upraveným hodnotením. Pre výpočet potreby tepla na vykurovanie normalizovaným hodnotením boli použité normalizované vstupné údaje o vonkajších klimatických podmienkach a vnútornom prostredí budovy. Normalizované hodnotenie bolo použité len pri porovnaní merných potrieb tepla objektu podľa STN Zhodnotenie obalových konštrukcií objektu Pre zhodnotenie obalových konštrukcií bola použitá dostupná výkresová a technická dokumentácia, fotodokumentácia a vlastná obhliadka objektu. V nasledujúcich kapitolách sú popísané tepelno-technické vlastnosti jednotlivých stavebných konštrukcií. Podrobná skladba týchto stavebných konštrukcií, výpočtová hodnota tepelného odporu a výpočet súčiniteľov prechodu tepla jednotlivých stavebných konštrukcií je uvedený v prílohe Pri výpočte plôch obalových konštrukcií sú započítané len teplo výmenné plochy bez vystupujúcich konštrukcií Pevné stavebné konštrukcie Súčet plôch všetkých posudzovaných pevných stavebných konštrukcií predstavuje 1 166,88 m 2 Súčiniteľ prechodu tepla týchto stavebných konštrukcií je od 0,30 W.m-2.K l do 3,04 W.m-2.K l. Jednotlivé typy stavebných konštrukcií sú uvedené v tabuľke 9. Merná tepelná strata prechodom všetkých pevných stavebných konštrukcií je 1 551,2 W.K, čo predstavuje 74 % z celkovej mernej tepelnej straty prechodom. 17

18 Tabuľka 9 Zoznam pevných stavebných konštrukcií Stavebná konštrukcia Plocha [m2] Súčiniteľ prechodu tepla [W.m- 2.K-1] Maximálna hodnota U pod;a STN [Wm-2K-1] Normalizovaná hodnota U podľa STN [W.m- 2.K-1] Odporúča ná hodnota U podľa STN [W.m- 2.K-1] A U Umax UN Ur1 Hodnotenie podľa STN Stena obvodová časť A 319,86 1,26 0,46 0,32 0,22 nevyhovuje Stena obvodová časť A zemina 74,10 1,26 0,46 0,32 0,22 nevyhovuje Stena obvodová časť A - sklad munície 83,04 2,40 0,46 0,32 0,22 nevyhovuje Stena obvodová časť B 123,25 0,75 0,46 0,32 0,22 nevyhovuje Stena obvodová časť B zemina 32,03 0,44 0,46 0,32 0,22 nevyhovuje Podlaha časti A 200,70 2,10 0,30 0,20 0,15 nevyhovuje Podlaha časti B 66,92 2,25 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť A 155,75 0,34 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť A malá terasa/balkón 22,48 1,59 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť A - sklad munície 21,85 3,04 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť B 40,03 0,30 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť B nad vchodom 26,89 0,34 0,30 0,20 0,15 nevyhovuje Otvorové konštrukcie Súčet plôch všetkých posudzovaných typov otvorových konštrukcií predstavuje 130,41 m 2. Súčiniteľ prechodu tepla stavebných konštrukcií je od 2,3 W.m-2 K l do 5,88 W.m-2.K l. Jednotlivé typy otvorových konštrukcií sú uvedené v tabuľke 10. Merná tepelná strata prechodom otvorových konštrukcií je 543,97 W.K I, čo predstavuje 26 % z celkovej mernej tepelnej straty prechodom. Tabuľka 10 Zoznam typov otvorových konštrukcií Otvorová konštrukcia Celková plocha [m2] Súčiniteľ prechodu tepla [W.m- 2.K-1] Merná tepelná strata konštrukcie [W.K-1] Normalizovaná hodnota U podľa STN [W.m-2.K-1] Odporúčané hodnoty Uo podľa STN [W.m-2.K- 1] Hodnotenie podľa STN A U A.U Uw,n Uw,r1 O1 JZ 1,40 2,70 3,78 1,40 1,00 nevyhovuje O2 SZ 0,99 2,70 2,68 1,40 1,00 nevyhovuje O3 JZ 39,20 2,70 105,85 1,40 1,00 nevyhovuje O12 SZ 0,96 2,70 2,59 1,40 1,00 nevyhovuje O4 JZ 1,87 2,70 5,04 1,40 1,00 nevyhovuje 18

19 O5 JZ 1,54 5,65 8,70 1,40 1,00 nevyhovuje O5 SV 11,81 5,65 66,73 1,40 1,00 nevyhovuje O6 JZ 0,51 3,30 1,68 1,40 1,00 nevyhovuje O7 JZ 0,21 5,65 1,18 1,40 1,00 nevyhovuje O3 SV 3,02 2,70 8,14 1,40 1,00 nevyhovuje O8 JZ 1,01 3,30 3,32 1,40 1,00 nevyhovuje O9 SZ 2,09 3,30 6,90 1,40 1,00 nevyhovuje O10 JZ 8,44 3,30 27,85 1,40 1,00 nevyhovuje O5 SV 0,51 5,65 2,90 1,40 1,00 nevyhovuje O11 SV 0,35 5,65 1,97 1,40 1,00 nevyhovuje D1 JZ vstupné 3,07 4,00 12,26 3,00 2,50 nevyhovuje D2 JZ vstupné 1,97 4,00 7,86 3,00 2,50 nevyhovuje D3 JV vstupné 1,81 4,00 7,26 3,00 2,50 nevyhovuje D4 JZ kotolňa 2,95 5,88 17,36 3,00 2,50 nevyhovuje D5 JZ garáž veľké 34,30 5,88 201,77 3,00 2,50 nevyhovuje D6 JZ balkon 1,63 2,70 4,40 3,00 2,50 vyhovuje D7 JZ miestnosť s meračmi 1,65 5,88 9,69 3,00 2,50 nevyhovuje D8 JZ vstupné 3,90 5,65 22,02 3,00 2,50 nevyhovuje D9 SV vstupné 2,01 2,30 4,63 3,00 2,50 vyhovuje D10 JV na terasu 3,21 2,30 7,39 3,00 2,50 vyhovuje Celkové hodnotenie obalových konštrukcií objektu Merná tepelná strata obalových konštrukcií vrátane mernej tepelnej straty vplyvom tepelných mostov je 2 224,94 W.K I. Merná tepelná strata vplyvom tepelných mostov bola určená približne, a to na základe zvýšenia súčiniteľa prechodu tepla vyjadreného v Wm 2 K l. Hodnota tohto súčiniteľa je 0,05 Wm-2 K l v prípade spojitej tepelnoizolačnej vrstvy na vonkajšom povrchu konštrukcií a v ostatných prípadoch je 0,1 Wm 2 K l. Splnenie minimálnej požiadavky priemerného súčiniteľa prechodu tepla všetkých obalových konštrukcií budovy podľa STN je uvedené v tabuľke 11. Tabuľka 11 Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Hodnotenie budovy podľa Vypočítaná hodnota Faktor tvaru budovy Normalizovaná hodnota Odporúčaná hodnota Cieľová odporúčaná hodnota Posúdenie podľa normy Priemerný súčiniteľ prechodu tepla [W/m².K] 1,715 0,67 0,44 0,30 0,21 nevyhovuje 19

20 5.4 Potreba tepla na vykurovanie Výpočet potreby tepla na vykurovanie bol vykonaný na základe výpočtu tepelných strát prechodom tepla konštrukciami a tepelných strát vetraním, ktoré boli znížené o tepelné zisky. Celková ročná potreba energie pre krytie tepelných strát prechodom a vetraním predstavuje kwh. Na celkovej potrebe sa pokrytie tepelnej straty prechodom obalovými konštrukciami podieľa 89,71 %, podiel vetrania je 10,29 %. Celková spotreba energie je redukovaná tepelnými a solárnymi ziskami budovy vo výške kwh, s mierou ich využitia na úrovni 95 %. Výsledná potreba tepla na vykurovanie budovy so započítaním uvedených tepelných ziskov je kwh. Tabuľka 12 Výpočet potreby tepla na vykurovanie pre aktuálny stav Merná tepelná strata vplyvom tepelných mostov [WK-1] HTM 129,73 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov 2 095,21 HU [WK-1] Merná tepelná strata prechodom [WK-1] HT =HU+ HTM 2 224,94 Minimálna intenzita výmeny vzduchu [h-1] nmin 0,50 Priemerná intenzita výmeny vzduchu [h-1] n=max(nmin, 0,50 ninf) Merná tepelná strata vetraním [WK-1] HV = 0,724. VV 255,25 Merná tepelná strata [WK-1] H = HT+HV 2 480,19 Vnútorný tepelný zisk [kwh Qi ,06 Pasívny solárny zisk [kwh] QS 8 176,72 Celkový tepelný zisk budovy [kwh] Qg = Qi+QS ,79 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom a vetraním [kwh] QT+QV ,71 Potreba tepla na vykurovanie [kwh] Qh , Hodnotenie budovy z hľadiska potreby tepla na vykurovanie Pre hodnotenie budovy z hľadiska splnenia minimálnej požiadavky na energetickú hospodárnosť budovy podľa STN boli použité klimatické údaje referenčnej vykurovacej sezóny a zohľadnený prevádzkový čas vykurovania so stanoveným vplyvom na pokles vnútornej teploty v kategórii budov - administratívna budova. Pre splnenie energetického kritéria, merná potreba tepla na vykurovanie má byť nižšia ako normalizovaná hodnota. Hodnotená budova nespĺňa energetické kritérium a z pohľadu potreby energie na vykurovanie sa zaradí do energetickej triedy F. 20

21 Tabuľka 13 Hodnotenie budovy podľa STN Faktor tvaru budovy [m-1] A/Vb 0,67 Potreba tepla na UK v referenčnej vykurovacej sezóne [kwh] Qh ,52 Merná potreba tepla na vykurovanie [kwhm-2] QEP 160,22 Normalizovaná hodnota [kwhm-2] QN,EP 78,60 Odporúčaná hodnota [kwhm-2] Qr1,EP 39,30 Cieľová odporúčaná hodnota [kwhm-2] Qr2,EP 19,65 Posúdenie budovy podľa STN QEP QN,EP nevyhovuje Potreba tepla na vykurovanie na vstupe do hodnoteného objektu prepočítaná cez odhadovanú účinnosť výroby tepla 88,0 % je kwh, čo predstavuje 446,7 GJ. Porovnanie vypočítanej mernej potreby tepla na dennostupeň so skutočnými mernými spotrebami tepla na vykurovanie za posledné 3 kalendárne roky je zobrazené v grafe 1. Graf 1 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK , , , , , ,00 Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK , výpočet 21

22 6 Návrh opatrení na zníženie spotreby energie obnovou budov stavebnými úpravami obnovou energetických a technologických zariadení, osvetlenia a ich ekonomické a environmentálne hodnotenie Na zníženie energetickej náročnosti objektov, zníženie nákladov na vykurovanie a osvetlenie, zlepšenie kvality obalových konštrukcií a vnútornej tepelnej pohody boli navrhnuté nižšie uvedené opatrenia. Každé opatrenie je ekonomicky vyhodnotené v cenách energií kalendárneho roku 2016 (zemný plyn: 0,0398 EUR/kWh, elektrina: 0,2801 EUR/kWh). Reálna diskontná miera, so zohľadnením ročnej miery inflácie, bola stanovená vo výške 2,0%. Hrúbka navrhovaných tepelných izolácií v rámci návrhu opatrení bola stanovená s ohľadom na splnenie požadovaných súčiniteľov prechodu tepla konštrukcie so zohľadnením technickej realizovateľnosti a ekonomickej návratnosti. 6.1 Zateplenie obvodových stien a zateplenie strešného plášťa S ohľadom na splnenie podmienok tepelnej pohody a splnenie energetických požiadaviek budovy, navrhujeme obvodové steny zatepliť expandovaným polystyrénom. Minimálna hrúbka tejto tepelnej izolácie, zabezpečujúca splnenie energetických požiadaviek. Návrh skladby a hrúbky zateplenia jednotlivých stavebných konštrukcií, sú uvedené v prílohe Tabuľka 14 Ekonomické hodnotenie opatrenia výpočet potreby tepla na vykurovanie Merná tepelná strata vplyvom tepelných mostov [WK-1] HTM 129,73 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov 812,83 HU [WK-1] Merná tepelná strata prechodom [WK-1] HT =HU+ HTM 942,56 Minimálna intenzita výmeny vzduchu [h-1] nmin 0,50 n=max(nmin, 0,50 Priemerná intenzita výmeny vzduchu [h-1] ninf) Merná tepelná strata vetraním [WK-1] HV = 0,724. VV 255,25 Merná tepelná strata [WK-1] H = HT+HV 1 197,81 Vnútorný tepelný zisk [kwh Qi ,06 Pasívny solárny zisk [kwh] QS 8 176,72 Celkový tepelný zisk budovy [kwh] Qg = Qi+QS ,79 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom a vetraním [kwh] QT+QV ,40 Potreba tepla na vykurovanie [kwh] Qh ,83 22

23 Tabuľka 15 Zoznam pevných stavebných konštrukcií po opatreniach Stavebná konštrukcia Plocha [m2] Súčiniteľ prechodu tepla [W.m- 2.K-1] Maximálna hodnota U pod;a STN [Wm-2K-1] Normalizovaná hodnota U podľa STN [W.m-2.K-1] Odporúčaná hodnota U podľa STN [W.m-2.K-1] Hodnotenie podľa STN A U Umax UN Ur1 Stena obvodová časť A 319,86 0,14 0,46 0,32 0,22 vyhovuje Stena obvodová časť A zemina 74,10 0,14 0,46 0,32 0,22 vyhovuje Stena obvodová časť A - sklad munície 83,04 0,14 0,46 0,32 0,22 vyhovuje Stena obvodová časť B 123,25 0,13 0,46 0,32 0,22 vyhovuje Stena obvodová časť B zemina 32,03 0,11 0,46 0,32 0,22 vyhovuje Podlaha časti A 200,70 2,10 0,30 0,20 0,15 nevyhovuje Podlaha časti B 66,92 2,25 0,30 0,20 0,15 nevyhovuje Konštrukcia strechy časť A 155,75 0,10 0,30 0,20 0,15 vyhovuje Konštrukcia strechy časť A malá terasa/balkón 22,48 0,13 0,30 0,20 0,15 vyhovuje Konštrukcia strechy časť A - sklad munície 21,85 0,10 0,30 0,20 0,15 vyhovuje Konštrukcia strechy časť B 40,03 0,10 0,30 0,20 0,15 vyhovuje Konštrukcia strechy časť B nad vchodom 26,89 0,08 0,30 0,20 0,15 vyhovuje Tabuľka 16 Ekonomické hodnotenie opatrenia zateplenie obvodových stien, strešného plášťa výmena otvorových konštrukcií Investičný náklad na realizáciu opatrenia [EUR] ,71 Ročná úspora energie [kwh] ,69 Miera úspory energie [%] 75% Ročná úspora nákladov na energie [EUR] 3 287,97 Dĺžka technickej životnosti opatrenia [roky] 30,00 Jednoduchá doba návratnosti investície [roky] 28,15 Diskontovaná doba návratnosti investície [roky] 28,72 Čistá súčasná hodnota [EUR] ,80 Vnútorná miera výnosnosti [%] 1,35% 6.2 Výmena otvorových konštrukcií Návrh tohto opatrenia vyplynul z analýzy súčasného stavu tepelnoizolačných vlastností vonkajších otvorových konštrukcií budovy, na základe ktorej sa okná a dvere podieľajú až 25,53% na potrebe tepla na krytie tepelných strát prechodom. Navrhujeme vymeniť otvorové konštrukcie za plastové so súčiniteľom prechodu tepla rámu Uf = 1,6 W.m-2.K l, so zasklením 23

24 izolačným trojsklom so súčiniteľom prechodu tepla Ug = 0,7 W.m 2.K l. Podrobný zoznam navrhovaných otvorových konštrukcií je uvedený v tabuľke 17. Tabuľka 17 Zoznam typov otvorových konštrukcií po opatreniach Otvorová konštrukcia Celková plocha [m2] Súčiniteľ prechodu tepla [W.m- 2.K-1] Merná tepelná strata konštrukcie [W.K-1] Normalizovaná hodnota U podľa STN [W.m-2.K-1] Odporúčané hodnoty Uo podľa STN [W.m-2.K- 1] Hodnotenie podľa STN A U A.U Uw,n Uw,r1 O1 JZ 1,40 1,00 1,40 1,40 1,00 vyhovuje O2 SZ 0,99 1,00 0,99 1,40 1,00 vyhovuje O3 JZ 39,20 1,00 39,20 1,40 1,00 vyhovuje O12 SZ 0,96 1,00 0,96 1,40 1,00 vyhovuje O4 JZ 1,87 1,00 1,87 1,40 1,00 vyhovuje O5 JZ 1,54 1,00 1,54 1,40 1,00 vyhovuje O5 SV 11,81 1,00 11,81 1,40 1,00 vyhovuje O6 JZ 0,51 1,00 0,51 1,40 1,00 vyhovuje O7 JZ 0,21 1,00 0,21 1,40 1,00 vyhovuje O3 SV 3,02 1,00 3,02 1,40 1,00 vyhovuje O8 JZ 1,01 1,00 1,01 1,40 1,00 vyhovuje O9 SZ 2,09 1,00 2,09 1,40 1,00 vyhovuje O10 JZ 8,44 1,00 8,44 1,40 1,00 vyhovuje O5 SV 0,51 1,00 0,51 1,40 1,00 vyhovuje O11 SV 0,35 1,00 0,35 1,40 1,00 vyhovuje D1 JZ vstupné 3,07 1,00 3,07 3,00 2,50 vyhovuje D2 JZ vstupné 1,97 1,00 1,97 3,00 2,50 vyhovuje D3 JV vstupné 1,81 1,00 1,81 3,00 2,50 vyhovuje D4 JZ kotolňa 2,95 1,50 4,43 3,00 2,50 vyhovuje D5 JZ garáž veľké 34,30 1,60 54,88 3,00 2,50 vyhovuje D6 JZ balkón 1,63 1,00 1,63 3,00 2,50 vyhovuje D7 JZ miestnosť s meračmi 1,65 1,60 2,64 3,00 2,50 vyhovuje D8 JZ vstupné 3,90 1,00 3,90 3,00 2,50 vyhovuje D9 SV vstupné 2,01 1,00 2,01 3,00 2,50 vyhovuje D10 JV na terasu 3,21 1,00 3,21 3,00 2,50 vyhovuje 24

25 6.3 Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy objektu Opatrenia merania, riadenia a regulácie spotreby tepla považujeme za nízko nákladové a rýchlejšie návratné, pričom v rámci budov identifikujeme nasledovné opatrenia: hydraulické vyváženie vykurovacej sústavy budovy, zavedenie zónovej regulácie, inštalácia termoregulačných ventilov na vykurovacích telesách, inštalácia inteligentných meracích systémov. Hydraulické vyváženie vykurovacej sústavy budovy Pre zabezpečenie správnej funkcie vykurovacej sústavy v budove v rôznych prevádzkových stavoch počas vykurovacieho obdobia je nevyhnutné, aby vykurovacia sústava bola hydraulicky stabilná a energeticky efektívna. Realizáciou navrhovaných opatrení v energetickom audite dôjde k zásadnému zásahu do tepelnej ochrany budovy. Vlastník budovy je povinný podľa 11 Zákona č.321/2014 Z.z. zabezpečiť hydraulické vyváženie vykurovacej sústavy budovy. Nevyhnutnou podmienkou pre zabezpečenie tejto povinnosti je vybavenie sústavy tepelných zariadení slúžiacich na vykurovanie automatickou reguláciou parametrov teplonosnej látky na každom tepelnom spotrebiči v závislosti od teploty vzduchu vo vykurovaných miestnostiach s trvalým pobytom osôb a ďalších regulačných prvkov inštalovaných na vykurovacej sústave budovy (napr. regulátory diferenčného tlaku, regulačné armatúry). Zabezpečenie splnenia tohto opatrenia (povinnosti) si vyžaduje spracovanie samostatného projektu hydraulického vyváženia, ktorý zohľadní zmenené parametre teplonosnej látky zariadenia na výrobu tepla resp. dodávky tepla, režim vykurovania a tepelné straty budovy vyvolané obnovou budovy. Zavedenie zónovej regulácie Základom je rozdelenie budovy do vykurovacích zón, pričom každá zóna je vykurovaná samostatnou vetvou. Toto opatrenie umožňuje kontrolovať a nastavovať časovo-tepelné režimy v každej jednej vykurovacej zóne individuálne, na základe skutočných potrieb jej užívateľov. Každá regulovaná zóna je vybavená vlastným snímačom teploty a aktívnym regulačným prvkom. Cieľom tohto opatrenia je zabezpečiť trvale tepelnú pohodu vo všetkých 25

26 vykurovaných priestoroch za súčasného zníženia spotreby tepla na ich vykurovanie využijúc individuálne útlmové režimy v jednotlivých zónach a solárne tepelné zisky. Inštalácia termoregulačných ventilov na vykurovacích telesách Termoregulačné ventily nainštalované na vykurovacích telesách umožňujú automatickú reguláciu teploty v miestnosti a zabraňujú zbytočnému prekurovaniu. Ventil s termostatickou hlavicou automaticky obmedzí prietok vykurovacej vody v dobe slnečného žiarenia do miestnosti s oknami, alebo pri pôsobení iných zdrojov tepla. Inštalácia inteligentných meracích systémov Inteligentný merací systém je súbor zariadení zložený z určeného meradla a ďalších technických prostriedkov, ktorý umožňuje zber, spracovanie a prenos nameraných údajov o výrobe alebo spotrebe energie, alebo energetického média. Ide o elektronický systém, ktorý je schopný merať spotrebu energie a pridávať k tomu viac informácií ako konvenčné meradlo, a ktorý je schopný vysielať a prijímať dáta s využitím niektorej formy elektronickej komunikácie. V energetickom audite nekvantifikujeme energetické úspory, ktoré sa dosiahnu realizáciou týchto opatrení, lebo sú závislé od potreby tepla, ktorá sa dosiahne po realizácií rozsahu navrhnutých opatrení na obnovu budovy. Nie každé z uvedených opatrení je vhodné realizovať v auditovanej budove, preto relevantné opatrenia sú uvedené v nasledujúcej tabuľke. Investičné náklady na realizáciu týchto opatrení boli stanovené na základe merných cien odvodených od reálnych investičných nákladov realizovaných projektov jednotlivých opatrení. Tabuľka 18 Investičné náklady na realizáciu opatrení merania, riadenia a regulácie spotreby energie Investičný náklad na hydraulické vyváženie vykurovacej sústavy [EUR] 209 Investičný náklad na zavedenie zónovej regulácie [EUR] Investičný náklad na inštaláciu termoregulačných ventilov na vykurovacích telesách [EUR] Investičný náklad na inštaláciu inteligentných meracích systémov [EUR] Spolu: , Rekonštrukcia zdroja tepla Návrh opatrenia na výmenu kotla vyplynul z analýzy súčasného stavu zdroja tepla, ktorý je technicky zastaraný a vykazuje vysoký stupeň amortizácie. Normatívna účinnosť výroby tepla tohto zdroja je 88,0%, po uskutočnení obhliadky odhadujeme horšiu účinnosť ako je 26

27 deklarovaná. Ročná potreba tepla na vykurovanie súčasného stavu objektu je KWh. V prípade realizovania iných opatrení za účelom zníženia tepelnej straty objektu, navrhujeme osadiť kotol schopný zabezpečiť ročnú potrebu tepla na vykurovanie vo výške kwh s normatívnou účinnosťou 101,0%. Rovnako odporúčame uskutočniť tzv. stres-test rozvodov a následne vnútornú časť rozvodov zaizolovať špeciálnou tesniacou látkou. V prípade ak stres-test poukáže na významne opotrebovanie, radíme vymeniť aj samotné rozvody. Odporúčame existujúce potrubie rozvodov tepla pre ÚK a rozvodu TPV vybaviť izoláciou ktorá by sa pozitívne prejavila na znížení strát z distribúcie tepla. Skutočné náklady na zaizolovanie vonkajších rozvodov tepla bude možné stanoviť až na základe projektovej dokumentácie pre stavebné povolenie a spresniť až po obstaraní realizátora. Kvalitná tepelná izolácia dokáže usporiť do 6 % energie distribuovanej potrubím. Vyhláška MH SR č. 14/2016 Z.z., Príloha č.1 ustanovuje technické požiadavky na tepelnú izoláciu rozvodov tepla a teplej vody a predpisuje minimálne hrúbky tepelnej izolácie pre izolačný materiál s tepelnou vodivosťou 0,035 W/m.K pri teplote 0 C. Náklady na výmenu kotla sú odhadnuté na 8 500, úspora je 1 880,89 kwh, alebo 74,85. Viac informácií je priloženej tabuľke 18, ktorá počíta ekonomickú výhodnosť až po uskutočnení opatrení zameraných na obvodové, strešné a otvorové konštrukcie. Tabuľka 18 Výmena kotla Investičný náklad na realizáciu opatrenia [EUR] 8 500,00 Ročná úspora energie [kwh] 1 880,89 Miera úspory energie [%] 7% Ročná úspora nákladov na energie [EUR] 74,85 Dĺžka morálnej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 113,57 Diskontovaná doba návratnosti investície [roky] 115,84 Čistá súčasná hodnota [EUR] ,19 Vnútorná miera výnosnosti [%] -6,19% 6.5 Výmena svetelných zdrojov a svietidiel Pri tomto opatrení navrhujeme nahradiť svietidlá, pri ktorých sú svetelné zdroje s nižšou účinnosťou, za hospodárnejšie. Celkový inštalovaný príkon v pôvodných svietidlách je W. Vzhľadom na predimenzovanosť svietidiel bude postačovať iba výmena svetelných 27

28 zdrojov úspornejšími LED žiarovkami s priemernou životnosťou hodín. Návrh výmeny svetelných zdrojov a svietidiel je uvedený v tabuľke 19. Tabuľka 19 Návrh výmeny svetelných zdrojov a svietidiel Druh svetelného zdroja v svietidle Príkon svietidla [W] Počet svietidiel [ks] Celkový príkon [W] LED LED Spolu: Časy využitia denného svetla td Čas využitia osvetlenia bez denného osvetlenia tn Faktor využitia denného svetla Fd Faktor obsadenosti budovy Fo Faktor konštantnej osvetlenosti Fc ,00 1,00 1,25 Druh svetelného zdroja v svietidle Spotreba elektriny [kwh] Úspora [EUR/rok] Jednotková cena LED svietidla[eur] Náklady na obstaranie [EUR] LED 4,78 592,72 LED ,31 23,17 Spolu 615,89 Tabuľka 20 Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Investičný náklad na realizáciu opatrenia [EUR] 615,89 Ročná úspora energie [kwh] ,13 Miera úspory energie [%] 61% Ročná úspora nákladov na energie [EUR] 782,07 Dĺžka morálnej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 0,79 Diskontovaná doba návratnosti investície [roky] 0,80 Čistá súčasná hodnota [EUR] ,36 Vnútorná miera výnosnosti [%] 128% 6.6 Fotovoltika Ako najlepšia možnosť na využitie obnoviteľných zdrojov energie (OZE) sa javí možnosť využiť slnečné žiarenie. Z tohto dôvodu navrhujeme využiť strešné priestory a vybudovať fotovoltickú elektráreň (FVE) ako jeden z najvhodnejších OZE. Aktuálne znenie legislatívy považuje výrobu elektriny s výkonom nad 10 kw za podnikanie podľa zákona o energetike čo by sa prejavilo zvýšením personálnych nákladov - odborná spôsobilosť zodpovednej osoby. V neposlednom rade sa zvýši aj administratívna náročnosť vzhľadom na povinnosti k Úradu 28

29 pre reguláciu sieťových odvetví (URSO). Preto navrhujeme FVE s výkonom do 10 kw na čo postačuje aj plocha strešnej konštrukcie. Elektrická energia by sa dodávala do distribučnej siete za výkupnú cenu určenú rozhodnutím URSO. Rovnako by sa priamo spotrebovala, prebytky ak by neboli použité na ohrev TV by sa akumulovali pre využitie v priebehu dňa. Náklady sú odhadnuté pre výkon 10 kw na , úspora je kwh alebo 949,80, návratnosť je 11,48 roka. Viac informácii v priloženej tabuľke 21. Tabuľka 21 Parametre pre fotovoltickú elektráreň Investičný náklad na realizáciu opatrenia [EUR] ,00 Ročná úspora energie [kwh] 9 600,00 Miera úspory energie [%] 472% Ročná úspora nákladov na energie [EUR] 949,82 Dĺžka morálnej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 11,48 Diskontovaná doba návratnosti investície [roky] 11,71 Čistá súčasná hodnota [EUR] ,37 Vnútorná miera výnosnosti [%] 8,77% 6.7 Environmentálne hodnotenie Realizáciou navrhovaných opatrení stavebných úprav objektu dôjde k zníženiu spotreby prvotného paliva, z čoho vyplýva zníženie zaťaženia životného prostredia znečisťujúcimi látkami (SO2, NOx, CO, tuhé znečisťujúce látky). Nakoľko sa jedná o spaľovanie fosílneho paliva najväčšie množstvo pripadá na skleníkový plyn CO2, ktorého možná redukcia je uvedená v tabuľke 22. Tabuľka 22 Hodnotenie redukcie CO2 CO2 TZL SO2 NOx CO Produkcia emisií pred realizáciou projektu [ton] 38,58 6,32 29,53 53,25 8,38 Produkcia emisií po realizácii projektu [ton] 15,69 5,33 26,14 33,83 2,93 Redukcia emisií [ton] 22,89 0,99 3,39 19,42 5,45 Miera redukcie emisií [%] 59% 16% 11% 36% 65% 29

30 7 Doporučený návrh opatrení na uskutočnenie významnej alebo hĺbkovej obnovy budovy a významnej obnovy technického a technologického zariadenia a osvetlenia budovy Výmenou zariadení kotolne ako rozvody, kotle atď. sa dá predpokladať zníženie energetickej náročnosti. Rovnako významnú úsporu v potrebe tepla na vykurovanie možno dosiahnuť zateplením podlahovej plochy. Takáto úspora však nie je bližšie špecifikovaná, vzhľadom na požiadavku žiadateľa. Navrhujeme uskutočniť tieto opatrenia: zateplenie obvodovej steny budovy expandovaným polystyrénom EPS, rôznej hrúbky pre rôzne časti budovy so silikátovou omietkou. Bližšie informácie sú uvedené v Prílohe zateplenie stropnej konštrukcie extrudovaným polystyrénom XPS výmena všetkých otvorových konštrukcií za nové s plastovým rámom podľa špecifikácii uvedených v bode 6.2 vzhľadom na predimenzovanosť svietidiel a dostatočnú svietivosť, je náš návrh iba vymeniť samotné zdroje svetla za efektívnejšie LED žiarovky. výmena zariadení kotolne a kotla za efektívnejšie zariadenia a zateplenie rozvodov na vykurovanie a rozvodov teplej vody. inštalovať na streche solárne články pre fotovoltickú elektráreň s výkonom 10 kw. 30

31 8 Energetické hodnotenie budovy so zohľadnením predpokladaného stavu po realizácií stavebných úprav a navrhovanej obnovy technického a technologického zariadenia a osvetlenia budov Po realizácii navrhovaných opatrení sa dosiahne zaradenie hodnotenej budovy do energetickej triedy B. Tabuľka 23 Hodnotenie budovy podľa STN po opatreniach Hodnotenie budovy podľa Vypočítaná hodnota Faktor tvaru budovy Normalizovaná hodnota QH,nd,N Odporúčaná hodnota QH,nd,r1 Cieľová odporúčaná hodnota QH,nd,r2 Posúdenie podľa normy STN Potreba tepla na vykurovanie kwh(m².a) 39,32 0,67 78,6 39,3 19,65 vyhovuje 31

32 9 Záver Energetický audit preukázal, že v auditovanom objekte sú značné možnosti úspor predovšetkým v spotrebe tepla, a to hlavne v znižovaní tepelných strát budovy. Čo najvyššia miera úspory energie je zárukou prijateľnej ekonomickej návratnosti investície a zároveň priaznivého dopadu na životné prostredie pri redukcii emisií produkovaných pri výrobe tepla. Návrh opatrení a vyčíslenie potenciálu možných úspor energie uľahčuje rozhodovanie o zdrojoch financovania obnovy objektu. Všetky výpočty, závery a odporučenia tohto energetického auditu vychádzajú z posúdenia spotreby energie v rokoch Výška investičných nákladov a ekonomické hodnotenie vychádza z odporúčaných cien. V prípade použitia obvyklých cien stavebných materiálov by sa ekonomické vyhodnotenie navrhovaných opatrení významne posunulo v prospech týchto opatrení. Realizáciou navrhovaných opatrení v energetickom audite dojte k zásadnému zásahu do tepelnej ochrany budovy. Všetky predpokladané investičné náklady na realizáciu navrhovaných opatrení uvedené v energetickom audite boli stanovené na základe cenových ponúk výrobcov, z verejne dostupných cenníkov a kvalifikovaným odhadom. Realizáciou všetkých navrhovaných opatrení vie prísť k úsporám energie a nákladov na tieto energie čo sa bližšie uvádza v nasledujúcej tabuľke. Tabuľka 24 Celkové ekonomické zhodnotenie návrhu opatrení Investičný náklad na realizáciu opatrenia [EUR] ,60 Ročná úspora energie [kwh] ,82 Ročná úspora nákladov na energie [EUR] 5 094,72 Dĺžka morálnej životnosti opatrenia [roky] 30 Jednoduchá doba návratnosti investície [roky] 22,10 Diskontovaná doba návratnosti investície [roky] 22,54 Čistá súčasná hodnota [EUR] ,75 Vnútorná miera výnosnosti [%] 3,05% 32

33 Výsledné hodnotenie globálneho ukazovateľa primárnej energie a energetických tried pre potrebu energie sú uvedené v tabuľkách 25 a 26. Tabuľka 25 Hodnotenie globálneho ukazovateľa primárnej energie Škála energetických tried globálneho ukazovateľa primárna energia v kwh/(m2. a) Kategórie budov Trieda energetickej hospodárnosti budovy A1 Hodnotenie Administratívne budovy vyhovuje Tabuľka 26 Zatriedenie budovy do príslušnej energetickej triedy Škála energetických tried pre potrebu energie v kwh/(m. a), resp. kwh/(m2. a) Administratívne budovy Trieda energetickej hospodárnosti budovy B Hodnotenie Vykurovanie vyhovuje Príprava teplej vody 5-8 vyhovuje Nútené vetranie a chladenie vyhovuje Osvetlenie vyhovuje 9.1 Sumarizačný list energetického auditu Tabuľka 27 Sumarizačný list energetického auditu SUMARIZAČNÝ LIST ENERGETICKÉHO AUDITU Predmet energetického auditu Objekt č. 19 Stručná charakteristika budovy Objekt sa pôdorysne skladá z troch vzájomne prepojených obdĺžnikov. Na I. NP sa nachádzajú garáže, plynová kotolňa s plynomerňou, sklady, na II. NP sa nachádzajú izby, kancelária, kuchynka a sociálne zariadenia, na III. NP sa nachádzajú spoločenská miestnosť, kuchynka a sociálne zariadenia, na IV. NP sa nachádzajú pochôdzna strecha, sklady a strojovňa výťahu. Zvislé konštrukcie obvodového plášťa : nosné steny sú vymurované z tehloblokov CD-INA hr. 440 mm na maltu vápennú. V úrovni podlaží sú všetky nosné steny ukončené ŽB vencom, do ktorého je opretá aj ŽB doska stropu, alebo schodišťové 12 dosky a schodišťové trámy. Obvodové murivo je zakončené ŽB vencom s atikou, do ktorého sú kotvené drevené hranoly konštrukcie strechy.výplne otvorov: okná drevené zdvojené, dvere drevené s jednoduchou sklenou výplňou, 33

34 v suteréne plechové dvere, v prístavbe schodiska hliníkové so sklenou výplňou. Skladba pochôdznej strechy: Betónové dlaždice vymývané hr. 55 mm Gumové podložky pod dlažbou 2 x sklobit a 1 x reflexný náter 1 x mikroventilačná vrstva 2 x penetračný náter Dilatovaný keramzit betón ( 2 x 2 m) v spáde, hr mm Tepelná izolácia puroterm hr. 80 mm Vyrovnávací cementový poter hr. 20 mm Pôvodný ŽB panel hr. 250 mm Skladba strechy výdajne streliva: Medený plech hr. 0,5 mm Lepenka A 330 SH Ihličnaté Dosky hr. 20 mm Nosná konštrukcia z dreva Hobľované obkladové dosky hr. 20 mm Skladba strechy nad prístavbou schodiska: Plechová svitková krytina hr. 0,8 mm Lepenka A 330 SH na sucho Ihličnaté dosky hr. 25 mm Nosný hranol priemer 14 x 140 Minerálna vlna nobasil hr. 100 mm Hobľované dosky hr. 15 mm Skladba strechy terasy nad kotolňou a garážou: Detto pochôdzna strecha pol. 1-5 Keramzit betón hr mm Cementový poter hr. 20 mm Pôvodný ŽB panel stropu hr. 150 mm Celková podlahová plocha budovy [m 2 ] 683,41 34

35 Návrh opatrení na obnovu budovy Stavebné úpravy Úspora energie [kwh/rok] Investičný náklad [EUR] Zateplenie obvodových stien , ,11 Zateplenie strešných konštrukcií 8 270, ,48 Výmena otvorových konštrukcií , ,12 Spolu , ,71 Technické zariadenia Úspora energie [kwh/rok] Investičný náklad [EUR] Výmena LED žiariviek ,13 615,89 Spolu ,13 615,89 Celkové úspory energie a investičné náklady , ,6 Energetické hodnotenie budovy Pred obnovou budovy Po obnove budovy Zníženie (technicke j jednotky) Miera zníženia [%] priemerný súčiniteľ prechodu tepla [W/(m 2.K)] 1,715 0,727 0,989 57,64% potreba tepla na vykurovanie [kwh/rok] ,46% merná potreba tepla na vykurovanie [kwh/(m 2.rok)] 160,2 39,3 120,905 75,46% potreba primárnej energie na vykurovanie [kwh/rok] ,27% potreba energie na osvetlenie [kwh/rok] ,27% potreba energie na vykurovanie a osvetlenie [kwh/rok] ,16% 35

36 Environmentálne hodnotenie Znečisťujúce látky a skleníkové plyny Emisný faktor 1) Pred obnovou budovy Po obnove budovy Zníženie (technicke j Miera zníženia jednotky) [kg/m.j.] [t] [t] [t] [%] Ročná produkcia emisií CO ,58 15,69 22,89 59% Ročná produkcia TZL 12 6,32 5,33 0,99 16% Ročná produkcia emisií SO ,53 26,14 3,39 11% Ročná produkcia emisií NO x ,25 33,83 19,42 36% Ročná produkcia emisií CO ,38 2,93 5,45 65% Ekonomické hodnotenie Investičný náklad na realizáciu opatrení Ročná úspora nákladov na energie [EUR] Čistá súčasná hodnota [EUR] Doba hodnotenia [rok] 30 Jednoduchá doba návratnosti investície [rok] 22,9 Diskontovaná doba návratnosti investície [rok] 23,4 Vnútorná miera výnosnosti [%] 2,6% 1) Emisný faktor bude určený energetickým audítorom na základe lokálnych podmienok. 36

37 10 Prílohy 10.1 Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií pre súčasný stav Tabuľka 28 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií pre súčasný stav Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A tehlové murivo 0,450 0,800 Vnútorná vápenná omietka 0,020 0,700 Vonkajšia vápennocementová omietka 0,030 0,990 0,13 0,04 0, ,86 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 1,264 Merná tepelná strata [W/K] 404,18 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A zemina tehlové murivo 0,450 0,800 Vnútorná vápenná omietka 0,020 0,700 Vonkajšia vápennocementová omietka 0,030 0,990 0,13 0,04 0,791 74,10 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 1,264 Merná tepelná strata [W/K] 93,63

38 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A - sklad munície tehlové murivo z CPP špárované 0,150 0,800 Vnútorná vápenná omietka 0,020 0,700 Vonkajšia vápennocementová omietka 0,030 0,990 0,13 0,04 0,416 83,04 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,402 Merná tepelná strata [W/K] 199,44 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B Vnútorná vápenná omietka 0,020 0,700 Tehla CD-INA 0,375 0,340 Brizolitová škrábaná omietka 0,030 0,900 0,13 0,04 1, ,25 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,749 Merná tepelná strata [W/K] 92,33 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B zemina pórobetonove tvarnice 0,375 0,180 cementova omietka palena 0,015 0,880 AZC dosky 0,01 0,450 0,13 0,04 2,293 32,03 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,436 Merná tepelná strata [W/K] 13,97 38

39 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha časti A železobeton panel 0,283 1,430 betonova mazanina 0,050 1,230 cemetové lôžko 0,015 1,160 keramicka dlažba 0,015 1,010 0,17 0,04 0, ,70 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,098 Merná tepelná strata [W/K] 421,13 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha časti B železobeton panel 0,25 1,430 betonova mazanina 0,05 1,230 cemetové lôžko 0,015 1,160 keramicka dlažba 0,007 1,010 0,17 0,04 0,445 66,92 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,245 Merná tepelná strata [W/K] 150,27 39

40 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A betonove dlaždice 0,055 1,230 gumové podložky 0,005 0,160 2 sklobit E 0,008 0,210 dilatovaný keramzibeton 0,09 0,280 Puroterm 0,08 0,037 cementový poter 0,02 1,160 ŽB doska 0,25 1,430 0,10 0,04 2, ,75 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,341 Merná tepelná strata [W/K] 53,16 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A malá terasa/balkón betonove dlaždice 0,055 1,230 gumové podložky 0,005 0,160 reflexný náter + 2 sklobit E 0,009 0,210 dilatovaný keramzibeton 0,055 0,280 ŽB doska 0,25 1,430 0,10 0,04 0,630 22,48 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 1,587 Merná tepelná strata [W/K] 35,67 40

41 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A - sklad munície medený plech 0, ,000 lepenka A 330 SH 0,005 0,210 ihlič. dosky 0,02 0,180 hoblované dosky 0,012 0,220 0,10 0,04 0,329 21,85 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 3,035 Merná tepelná strata [W/K] 66,32 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B plechova krytina 0,008 58,000 lepenka A 330 SH 0,005 0,210 zaklop z dosiek 0,025 0,220 Nosné hranoly 0,14 0,490 Nobasil 0,1 0,037 hoblované dosky 0,015 0,220 0,10 0,04 3,334 40,03 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,300 Merná tepelná strata [W/K] 12,01 41

42 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B nad vchodom sklobit E 0,004 0,210 keramzibeton 0,14 0,280 Puroterm 0,08 0,037 ŽB doska 0,15 1,430 Vonkajšia vápennocementová omietka 0,015 0,990 0,10 0,04 2,941 26,89 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,340 Merná tepelná strata [W/K] 9,14 42

43 Tabuľka 29 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií pre súčasný stav časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 61,51 dĺžka 260,77 Označenie šírka výška plocha počet celkom škár celkom O1 JZ zdvojené drevo 1,175 1,192 1,40 1 2,7 nevyhovuje 1,70 1,40 1,00 3,78 1,40 4,734 4,73 O2 SZ zdvojené drevo 0,846 1,172 0,99 1 2,7 nevyhovuje 1,70 1,40 1,00 2,68 0,99 4,036 4,04 O3 JZ zdvojené drevo 1,447 2,084 3, ,7 nevyhovuje 1,70 1,40 1,00 105,85 39,20 11,23 145,99 O12 SZ zdvojené drevo 1,2 0,8 0,96 1 2,7 nevyhovuje 1,70 1,40 1,00 2,59 0,96 6,8 6,80 O4 JZ zdvojené drevo 1,304 1,432 1,87 1 2,7 nevyhovuje 1,70 1,40 1,00 5,04 1,87 6,904 6,90 O5 JZ jednosklo plech 0,866 0,593 0,51 3 5,65 nevyhovuje 1,70 1,40 1,00 8,70 1,54 2,918 8,75 O5 SV jednosklo plech 0,866 0,593 0, ,65 nevyhovuje 1,70 1,40 1,00 66,73 11,81 2,918 67,11 O6 JZ zdvojené plech 1,257 0,406 0,51 1 3,3 nevyhovuje 1,70 1,40 1,00 1,68 0,51 3,326 3,33 O7 JZ jednosklo plech 0,584 0,358 0,21 1 5,65 nevyhovuje 1,70 1,40 1,00 1,18 0,21 1,884 1,88 O3 SV zdvojené drevo 1,447 2,084 3,02 1 2,7 nevyhovuje 1,70 1,40 1,00 8,14 3,02 11,23 11,23 Merná tepelná strata [W/K] 206,38 Škáry 43

44 časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 47,38 dĺžka 109,58 Označenie šírka výška plocha počet celkom škár celkom D1 JZ vstupné drevo 1,504 2,038 3,07 1 4,0 nevyhovuje 4,30 3,00 2,50 12,26 3,07 9,12 9,12 D2 JZ vstupné drevo 0,975 2,016 1,97 1 4,0 nevyhovuje 4,30 3,00 2,50 7,86 1,97 5,98 5,98 D3 JV vstupné drevo 0,902 2,011 1,81 1 4,0 nevyhovuje 4,30 3,00 2,50 7,26 1,81 7,84 7,84 D4 JZ kotolňa plech 1,484 1,989 2,95 1 5,88 nevyhovuje 4,30 3,00 2,50 17,36 2,95 8,94 8,94 D5 JZ garáž veľké plech 2,7 2,583 6,86 5 5,88 nevyhovuje 4,30 3,00 2,50 201,77 34,30 13,06 65,31 D6 JZ balkon drevo 0,7 2,33 1,63 1 2,7 vyhovuje 4,30 3,00 2,50 4,40 1,63 6,76 6,76 D7 JZ miestnosť s meračmi plech 0,828 1,989 1,65 1 5,88 nevyhovuje 4,30 3,00 2,50 9,69 1,65 5,63 5,63 Merná tepelná strata [W/K] 260,60 časť B Škáry Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Škáry Okno 12,40 dĺžka 70,32 Označenie šírka výška plocha počet celkom škár celkom O8 JZ zdvojené plech 0,857 1,175 1,01 1 3,3 nevyhovuje 1,70 1,40 1,00 3,32 1,01 4,064 4,06 O9 SZ zdvojené plech 0,884 1,183 1,05 2 3,3 nevyhovuje 1,70 1,40 1,00 6,90 2,09 4,134 8,27 O10 JZ zdvojené plech 0,884 2,387 2,11 4 3,3 nevyhovuje 1,70 1,40 1,00 27,85 8,44 13,084 52,34 O5 SV jednosklo plech 0,866 0,593 0,51 1 5,65 nevyhovuje 1,70 1,40 1,00 2,90 0,51 2,918 2,92 O11 SV jednosklo plech 1,03 0,339 0,35 1 5,65 nevyhovuje 1,70 1,40 1,00 1,97 0,35 2,738 2,74 Merná tepelná strata [W/K] 42,95 44

45 časť B Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 9,12 dĺžka 25,28 Označenie šírka výška plocha počet celkom škár celkom D8 JZ vstupné plech 1,776 2,194 3,90 1 5,65 nevyhovuje 4,30 3,00 2,50 22,02 3,90 10,13 10,13 D9 SV vstupné drevo 1,03 1,954 2,01 1 2,3 vyhovuje 4,30 3,00 2,50 4,63 2,01 5,97 5,97 D10 JV na terasu drevo 1,625 1,976 3,21 1 2,3 vyhovuje 4,30 3,00 2,50 7,39 3,21 9,18 9,18 Merná tepelná strata [W/K] 34,03 Škáry 10.2 Výpočet súčiniteľov prechodu tepla obvodových, strešných a otvorových konštrukcií po opatreniach Tabuľka 30 Výpočet súčiniteľov prechodu tepla netransparentných konštrukcií po opatreniach Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A tehlové murivo 0,450 0,800 Vnútorná vápenná omietka 0,020 0,700 Vonkajšia vápennocementová omietka 0,030 0,990 Expandovaný polystyrén EPS 0,250 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 7, ,86 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,135 Merná tepelná strata [W/K] 43,34 45

46 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A zemina tehlové murivo 0,450 0,800 Vnútorná vápenná omietka 0,020 0,700 Expandovaný polystyrén EPS 0,250 0,038 Vnútorná vápenná omietka 0,020 0,700 0,13 0,04 7,369 74,10 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,136 Merná tepelná strata [W/K] 10,06 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť A - sklad munície tehlové murivo z CPP špárované 0,150 0,800 Vnútorná vápenná omietka 0,020 0,700 Vonkajšia vápennocementová omietka 0,030 0,990 Expandovaný polystyrén EPS 0,250 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 7,006 83,04 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,143 Merná tepelná strata [W/K] 11,85 46

47 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B Vnútorná vápenná omietka 0,020 0,700 Tehla CD-INA 0,375 0,340 Brizolitová škrábaná omietka 0,030 0,900 Expandovaný polystyrén EPS 0,250 0,038 Omietka silikátová 0,002 0,200 0,13 0,04 7, ,25 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,126 Merná tepelná strata [W/K] 15,55 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Stena obvodová časť B zemina pórobetonove tvarnice 0,375 0,180 cementova omietka palena 0,015 0,880 AZC dosky 0,01 0,450 Expandovaný polystyrén EPS 0,250 0,038 Vnútorná vápenná omietka 0,020 0,700 0,13 0,04 8,900 32,03 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,112 Merná tepelná strata [W/K] 3,60 47

48 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha časti A železobeton panel 0,283 1,430 betonova mazanina 0,050 1,230 cemetové lôžko 0,015 1,160 keramicka dlažba 0,015 1,010 0,17 0,04 0, ,70 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,098 Merná tepelná strata [W/K] 421,13 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Podlaha časti B železobeton panel 0,25 1,430 betonova mazanina 0,05 1,230 cemetové lôžko 0,015 1,160 keramicka dlažba 0,007 1,010 0,17 0,04 0,445 66,92 nevyhovuje Súčiniteľ prechodu tepla U [W/m².K] 2,245 Merná tepelná strata [W/K] 150,27 48

49 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A betonove dlaždice 0,055 1,230 gumové podložky 0,005 0,160 Extrudovaný polystýren XPS 0,25 0,035 2 sklobit E 0,008 0,210 dilatovaný keramzibeton 0,09 0,280 Puroterm 0,08 0,037 cementový poter 0,02 1,160 ŽB doska 0,25 1,430 0,10 0,04 10, ,75 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,099 Merná tepelná strata [W/K] 15,46 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A malá terasa/balkón betonove dlaždice 0,055 1,230 gumové podložky 0,005 0,160 Extrudovaný polystýren XPS 0,25 0,035 reflexný náter + 2 sklobit E 0,009 0,210 dilatovaný keramzibeton 0,055 0,280 ŽB doska 0,25 1,430 0,10 0,04 7,773 22,48 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,129 Merná tepelná strata [W/K] 2,89 49

50 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť A - sklad munície medený plech 0, ,000 lepenka A 330 SH 0,005 0,210 ihlič. dosky 0,02 0,180 Nobasil 0,35 0,037 hoblované dosky 0,012 0,220 0,10 0,04 9,789 21,85 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,102 Merná tepelná strata [W/K] 2,23 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B plechova krytina 0,008 58,000 lepenka A 330 SH 0,005 0,210 zaklop z dosiek 0,025 0,220 Nosné hranoly 0,14 0,490 Nobasil 0,35 0,037 hoblované dosky 0,015 0,220 0,10 0,04 10,091 40,03 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,099 Merná tepelná strata [W/K] 3,97 50

51 Názov konštrukcie Vrstvy konštrukcie Hrúbka vrstvy [m] Lambda [W/m.K] Rsi Rse R Plocha [m²] Hodnotenie podľa Konštrukcia strechy časť B nad vchodom sklobit E 0,004 0,210 keramzibeton 0,14 0,280 Puroterm 0,08 0,037 ŽB doska 0,15 1,430 Vonkajšia vápennocementová omietka 0,015 0,990 Extrudovaný polystýren XPS 0,35 0,035 Vonkajšia vápennocementová omietka 0,015 0,990 0,10 0,04 12,956 26,89 vyhovuje Súčiniteľ prechodu tepla U [W/m².K] 0,077 Merná tepelná strata [W/K] 2,08 51

52 Tabuľka 31 Výpočet súčiniteľov prechodu tepla transparentných konštrukcií po opatreniach časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Okno 61,51 dĺžka 260,77 Označenie šírka výška plocha počet celkom škár celkom O1 JZ zdvojené plast 1,175 1,192 1, vyhovuje 1,70 1,40 1,00 1,40 1,40 4,734 4,73 O2 SZ zdvojené plast 0,846 1,172 0, vyhovuje 1,70 1,40 1,00 0,99 0,99 4,036 4,04 O3 JZ zdvojené plast 1,447 2,084 3, vyhovuje 1,70 1,40 1,00 39,20 39,20 11,23 145,99 O12 SZ zdvojené plast 1,2 0,8 0, vyhovuje 1,70 1,40 1,00 0,96 0,96 6,8 6,80 O4 JZ zdvojené plast 1,304 1,432 1, vyhovuje 1,70 1,40 1,00 1,87 1,87 6,904 6,90 O5 JZ jednosklo plast 0,866 0,593 0, vyhovuje 1,70 1,40 1,00 1,54 1,54 2,918 8,75 O5 SV jednosklo plast 0,866 0,593 0, vyhovuje 1,70 1,40 1,00 11,81 11,81 2,918 67,11 O6 JZ zdvojené plast 1,257 0,406 0, vyhovuje 1,70 1,40 1,00 0,51 0,51 3,326 3,33 O7 JZ jednosklo plast 0,584 0,358 0, vyhovuje 1,70 1,40 1,00 0,21 0,21 1,884 1,88 O3 SV zdvojené plast 1,447 2,084 3, vyhovuje 1,70 1,40 1,00 3,02 3,02 11,23 11,23 Merná tepelná strata [W/K] 61,51 Škáry 52

53 časť A Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 47,38 dĺžka 109,58 Označenie šírka výška plocha počet celkom škár celkom D1 JZ vstupné plast 1,504 2,038 3,07 1 1,0 vyhovuje 4,30 3,00 2,50 3,07 3,07 9,12 9,12 D2 JZ vstupné plast 0,975 2,016 1,97 1 1,0 vyhovuje 4,30 3,00 2,50 1,97 1,97 5,98 5,98 D3 JV vstupné plast 0,902 2,011 1,81 1 1,0 vyhovuje 4,30 3,00 2,50 1,81 1,81 7,84 7,84 D4 JZ kotolňa plast 1,484 1,989 2,95 1 1,50 vyhovuje 4,30 3,00 2,50 4,43 2,95 8,94 8,94 D5 JZ garáž veľké plast 2,7 2,583 6,86 5 1,60 vyhovuje 4,30 3,00 2,50 54,88 34,30 13,06 65,31 D6 JZ balkon plast 0,7 2,33 1,63 1 1,0 vyhovuje 4,30 3,00 2,50 1,63 1,63 6,76 6,76 D7 JZ miestnosť s meračmi plast 0,828 1,989 1,65 1 1,60 vyhovuje 4,30 3,00 2,50 2,64 1,65 5,63 5,63 Merná tepelná strata [W/K] 70,42 Škáry časť B Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Škáry Okno 12,40 dĺžka 70,32 Označenie šírka výška plocha počet celkom škár celkom O8 JZ zdvojené plast 0,857 1,175 1, vyhovuje 1,70 1,40 1,00 1,01 1,01 4,064 4,06 O9 SZ zdvojené plast 0,884 1,183 1, vyhovuje 1,70 1,40 1,00 2,09 2,09 4,134 8,27 O10 JZ zdvojené plast 0,884 2,387 2, vyhovuje 1,70 1,40 1,00 8,44 8,44 13,084 52,34 O5 SV jednosklo plast 0,866 0,593 0, vyhovuje 1,70 1,40 1,00 0,51 0,51 2,918 2,92 O11 SV jednosklo plast 1,03 0,339 0, vyhovuje 1,70 1,40 1,00 0,35 0,35 2,738 2,74 Merná tepelná strata [W/K] 12,40 53

54 časť B Názov konštrukcie Typ Materiál Dáta Súčiniteľ prechodu tepla U [W/m².K] Hodnotenie podľa STN Maximálna hodnota podľa Normalizovaná hodnota podľa Odporúčaná hodnota podľa Merná tepelná strata [W/K] Plocha [m²] Dvere 9,12 dĺžka 25,28 Označenie šírka výška plocha počet celkom škár celkom D8 JZ vstupné plast 1,776 2,194 3,90 1 1,00 vyhovuje 4,30 3,00 2,50 3,90 3,90 10,13 10,13 D9 SV vstupné plast 1,03 1,954 2,01 1 1,0 vyhovuje 4,30 3,00 2,50 2,01 2,01 5,97 5,97 D10 JV na terasu plast 1,625 1,976 3,21 1 1,0 vyhovuje 4,30 3,00 2,50 3,21 3,21 9,18 9,18 Merná tepelná strata [W/K] 9,12 Škáry 54

55 10.3 Výpočet solárnych ziskov Tabuľka 32 Solárne tepelné zisky Qs kwh Mesiac I II III IV X XI XII SZ okná Účinná kolekčná plocha Asoi 2,59 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs JZ okná Účinná kolekčná plocha Asoi 34,74 Is 22,7 33,8 50, ,8 24,9 20,8 Qs SV okná Účinná kolekčná plocha Asoi 10,06 Is 10,2 16,1 26,8 41,6 18,3 9,6 7,4 Qs JV dvere Účinná kolekčná plocha Asoi 0,24 Is 22,7 33,8 50, ,8 24,9 20,8 Qs JZ dvere Účinná kolekčná plocha Asoi 3,63 Is 22,7 33,8 50, ,8 24,9 20,8 Qs Spolu Qs

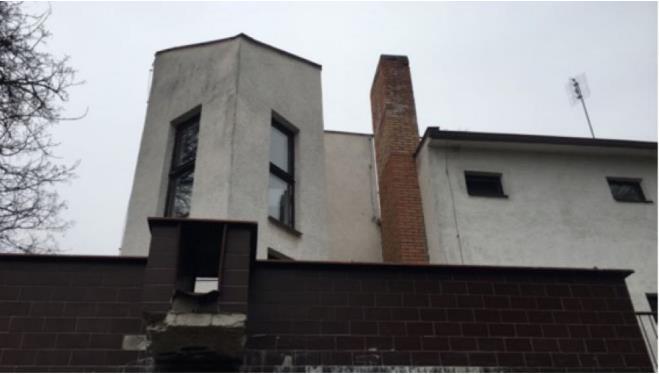

56 10.4 Fotodokumentácia objektu Obrázok 2 Budova A JZ orientácia Obrázok 3 Budova B JZ orientácia Obrázok 4 Budova A 56

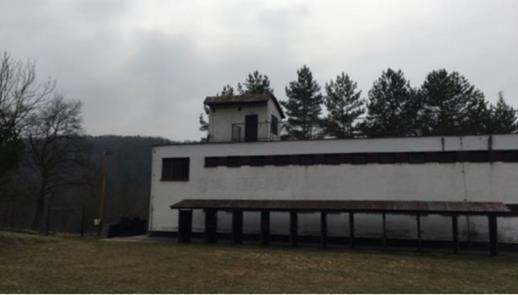

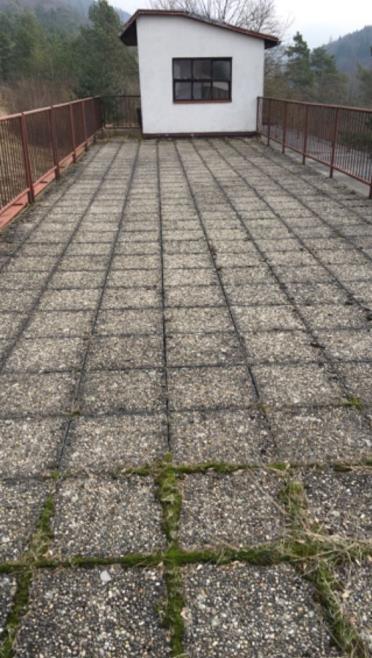

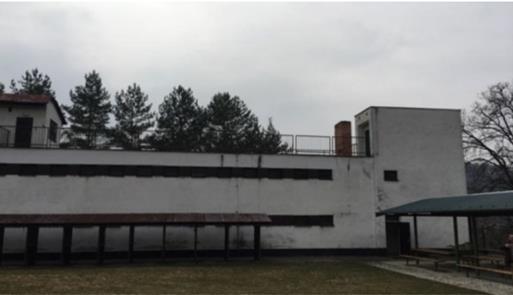

57 Obrázok 5 Budova A, B SZ orientácia Obrázok 6 Budova A SZ orientácia Obrázok 7 Budova A muničný sklad 57

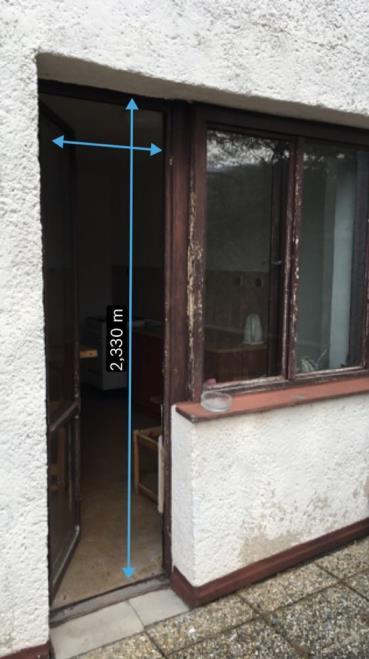

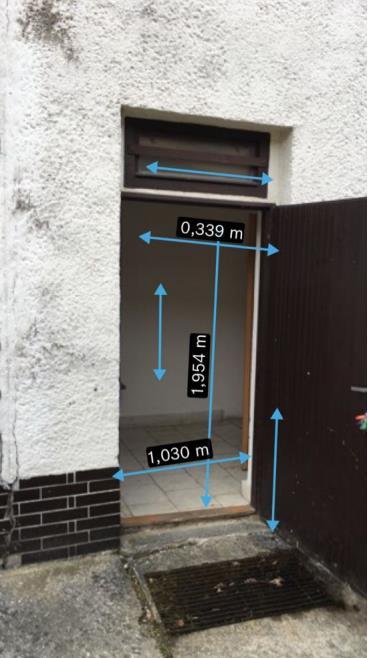

58 Obrázok 8 Budova A balkón JZ orientácia Obrázok 9 Budova B vchod. dvere, SV orientácia 58

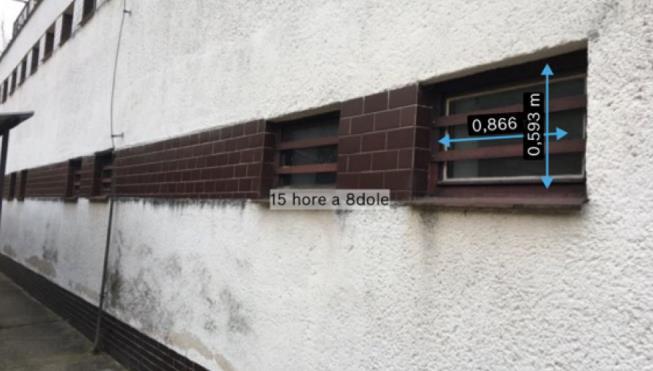

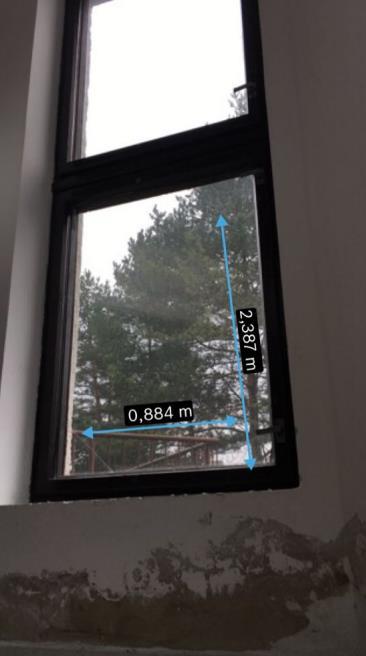

59 Obrázok 10 Budova B, okná, JZ orientácia Obrázok 11 Budova A okná, SV orientácia 59

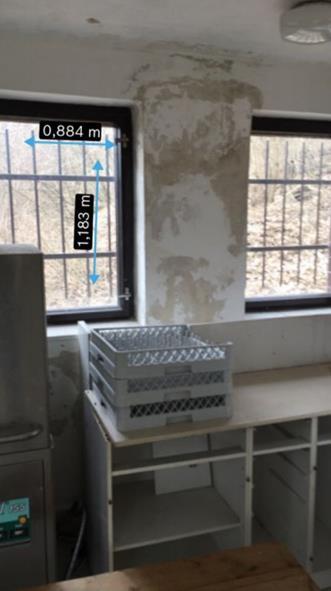

60 Obrázok 12 Vykurovacie teleso Obrázok 13 Budova B, okná, SZ orientácia 60

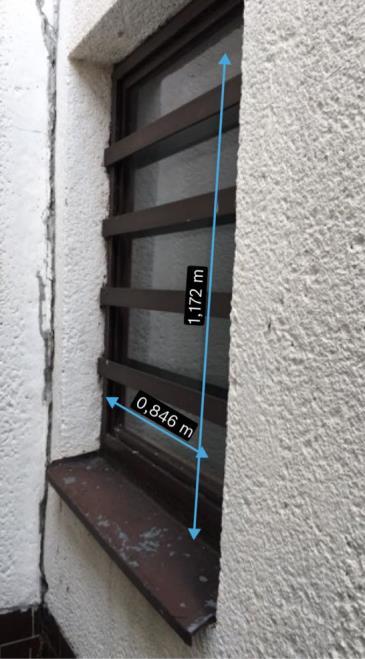

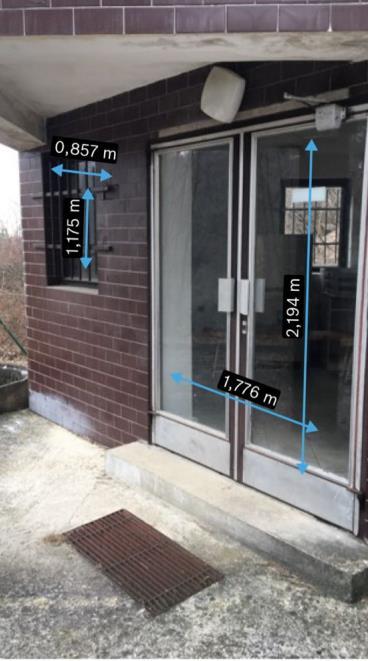

61 Obrázok 14 Budova B, vchodové dvere, JZ orientácia Obrázok 15 Budova A, okno, SZ orientácia 61

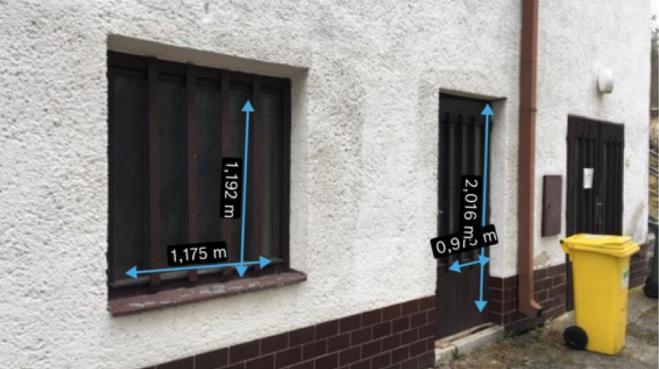

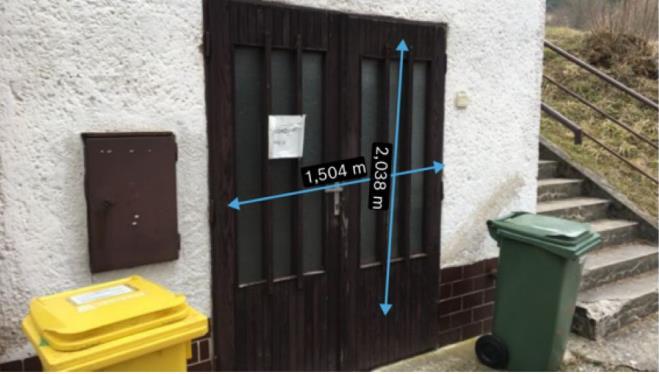

62 Obrázok 16 Budova A, vchodové dvere, JZ orientácia Obrázok 17 Budova A, dvere a okno, JZ orientácia Obrázok 18 Budova A, dverné konštrukcie, JZ orientácia 62

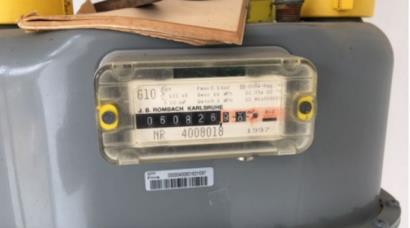

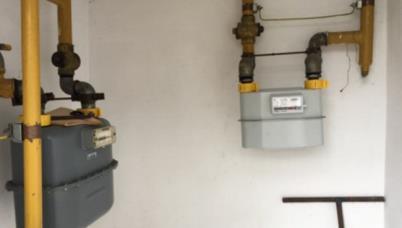

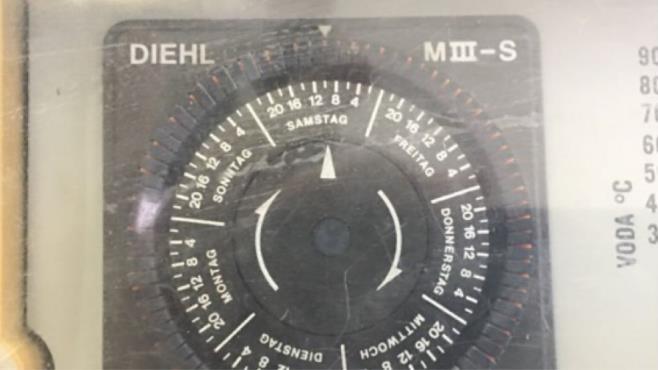

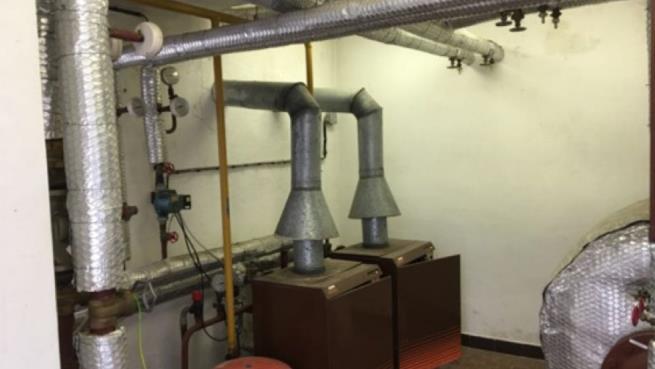

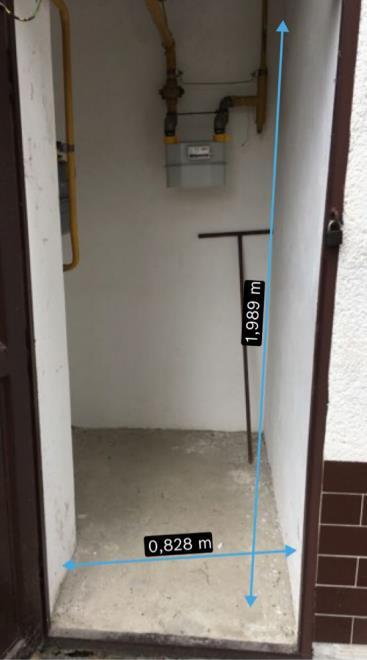

63 Obrázok 19 Budova A, dvere do miestnosti s meračmi, JZ orientácia Obrázok 20 Meradlá na zemný plyn Obrázok 21 Vybavenie kotolne 63

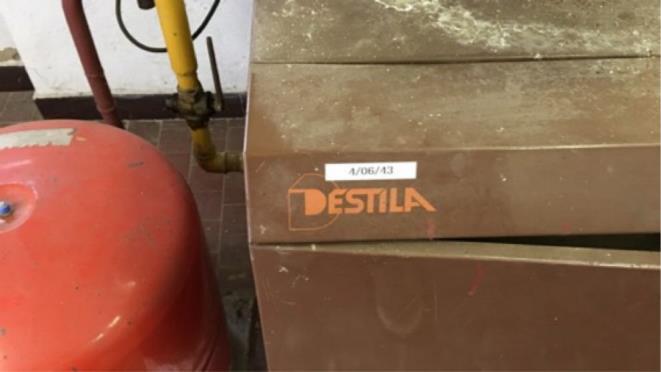

64 Obrázok 22 Kotol na zemný plyn 64
