1 ventiloconvector MANUAL TEHNIC

2 Stimate Client, V[ multumim pentru ca a\i ales s[ cumpara\i un ventiloconvector FERROLI. Acest echipament este rezultatul multor ani de experien\[, cercet[ri specifice fiind fabricat din materiale de înalt[ calitate ;i cu tehnologii foarte avansate. Marca CE garanteaz[ conformitatea aparatelor cu cerin\ele Directivei Europene de Ma;ini în materie de siguran\[. Nivelul calitativ al produsului este monitorizat `n permanen\[. Acesta este motivul pentru care produsele FERROLI ofer[ SIGURAN {, CALITATE ;i FIABILITATE. Datorit[ îmbun[t[\irilor con\inue aduse materialelor ;i tehnologiilor de fabrica\ie, specifica\ia produsului precum ;i performan\ele sunt supuse modific[rilor f[r[ o notificare prealabil[. V[ multumim înc[ o dat[ pentru alegerea dumneavoastr[. FERROLI ROM}NIA srl c2

3 CUPRINS 1 DECLARA IE DE CONFORMITATE pag CONDI II GENERALE DE GARAN IE pag. 2 2 INTRODUCERE pag CUV}NT ~NAINTE pag. 3 3 DESCRIEREA ECHIPAMENTULUI pag SCOPUL ECHIPAMENTULUI pag VERSIUNI DISPONIBILE :I METODE DE INSTALARE pag. 4 4 INFORMA II GENERALE pag COMPONENTE PRINCIPALE pag DESCRIEREA COMPONENTELOR pag AMBALARE :I CON INUT pag DATE TEHNICE pag LIMITE DE FUNC IONARE pag ALGORITM DE SELEC IE pag ANALIZA PERFORMAN ELOR - CAPACIT{ I R{CIRE pag COEFICIEN I DE COREC IE pag ANALIZA PERFORMAN ELOR - CAPACIT{ I ~NC{LZIRE pag COEFICIEN I DE COREC IE pag ANALIZA PERFORMAN ELOR - CAPACIT{ I ~NC{LZIRE BATERIE SUPLIMENTAR{ pag COEFICIEN I DE COREC IE pag PIERDERI DE SARCIN{ PE PARTE DE AP{ pag NIVELE DE ZGOMOT pag PRESIUNE DISPONIBIL{ PENTRU VENTILOCONVECTOR TIP VN pag DIMENSIUNI DE GABARIT PENTRU MODELELE CU ASPIRA IE LA BAZ{ pag DIMENSIUNI DE GABARIT PENTRU MODELELE CU ASPIRA IE FRONTAL{ pag DIMENSIUNI DE GABARIT PENTRU MODELELE NECARCASATE pag COTE PUNCTE DE SUS INERE pag RACORDURI BATERIE PRINCIPAL{ pag RACORDURI BATERIE SUPLIMENTAR{ pag ACCESORII pag TABEL CU REPARTIZAREA ACCESORIILOR pag PANOU DE CONTROL pag FUNC I pag DESCRIEREA COMUTATORULUI (CM-F / CMR-F) pag DESCRIEREA TERMOSTATULUI DE BAZ{ (TA-F / TAR-F) pag DESCRIEREA TERMOSTATULUI AVANSAT (TE-F / TER-F) pag DIMENSIUNI DE GABARIT ALE PANOULUI DE CONTROL pag DATE TEHNICE pag MODALIT{ I DE INSTALARE pag MODURI DE FUNC IONARE pag CONTROLUL VENTILATORULUI pag DIMENSIUNI DE GABARIT ALE PICIOARELOR DE SUS INERE (PA-F) pag DIMENSIUNI DE GABARIT ALE T{VI EI DE CONDENS (BCO-F / BCV-F) pag KIT VAN{ CU 3 C{I PENTRU BATERIE CU 3 R}NDURI VB3-F pag DATE TEHNICE pag PIERDERI DE SARCIN{ KIT VAN{ CU 3 C{I VB3-F pag KIT VAN{ CU 3 C{I PENTRU BATERIE CU 1 R}ND VB1-F pag DATE TEHNICE pag PIERDERI DE SARCIN{ KIT VAN{ CU 3 C{I VB1-F pag TERMOSTAT DE AUTORIZARE (TC-F) pag BATERIE SUPLIMENTAR{ (BS-F) pag DIMENSIUNI DE GABARIT FLAN:{ DREAPTA REFULARE (FMD-F) pag DIMENSIUNI DE GABARIT FLAN:{ REFULARE LA 90 (FMP-F) pag DIMENSIUNI DE GABARIT PLENUM REFULARE (PM-F) pag DIMENSIUNI DE GABARIT FLAN:{ DREAPTA ASPIRA IE (PAD-F) pag DIMENSIUNI DE GABARIT FLAN:{ REFULARE LA 90 (FAP-F) pag DIMENSIUNI DE GABARIT GRIL{ REFULARE (GM-F) pag DIMENSIUNI DE GABARIT ASPIRA IE (GA-F) pag DIMENSIUNI DE GABARIT ALE PANOULUI POSTERIOR (PC-F) pag DATE TEHNICE DE ~NC{LZIRE ELECTRIC{ (RE-P) pag DIMENSIUNI CUTIE ASPIRA IE AER PROASP{T (SR-F) pag SERVOMOTOR ADMISIE AER PROASP{T (MS-F) pag DIMENSIUNI DE GABARIT ALE PLENUMULUI DE ASPIRA IE (PA-F) pag KIT ARIPIOARE ORIENTABILE (AO-F) pag KIT POMP{ DE CONDENS (PSC-F) pag CONEXIUNI ELECTRICE pag LEGEND{ pag DIAGRAME DE CONEXIUNI pag. 46 1

4 SEC IUNEA 1 - DECLARA IE DE CONFORMITATE Prin prezenta compania declar[ c[ aparatul în cauz[ este conform cu prescrierile din urmptoarele directive> - Directiva aparate 89/392 EEC ;i modificarile 91/368 EEC, 93/44 EEC, 93/68 EEC - Directiva tensiune joas[ 72/23 EEC - Directiva compatibilitate electromagnetic[ EMC 89/36 EEC Produc[torul este asociat la programul de certificare EUROVENT. Produsele sunt listate în ghidul de produse certificate CONDI II GENERALE DE GARAN IE Producatorul garanteaz[ aparatele vândute. Garan\ia acoper[ defectele de material ;i/sau de fabrica\ie. Garan\ia decurge de la data livr[rii aparatului, atestat[ de factura fiscal[ sau de documentul de transport. Termenele de garan\ie sunt valabile ;i operative cu condi\ia ca aparatul s[ fie pus în func\iune în maxim 1 an de la data producerii. Eventualele interven\ii în garan\ie nu modific[ durata garan\iei sau data de la care aceasta decurge. Par\ile înlocuite în garan\ie sunt proprietatea produc[torului c[tre care trebuie returnate prin grija ;i cheltuiala utilizatorului. Proprietarul aparatului trebuie s[ plateasc[ pentru fiecare interven\ie solicitata, cu excep\ia cazului în care interven\ia are loc într-un Centru de Asisten\[ Tehnic[ autorizat de produc[tor iar aparatul a fost transportat acolo ;i recuperat ulterior în grija ;i pe cheltuiala proprietarului. SUNT EXCLUSE DE LA GARAN IE> Par\ile avariate în timpul transportului, datorit[ INSTALARII gre;ite, dimension[rii gre;ite, utiliz[rii improprii sau utiliz[rii în condi\ii grele ;i critice care compromit integritatea aparatului, interven\iei persoanelor neautorizate, uzurii (garnituri, butoane, lumini de avertizare, etc.) ;i în orice situa\ie a c[rei cauz[ este independent[ de produc[tor. NERESPECTAREA URM{TOARELOR INSTRUC IUNI ANULEAZ{ GARAN IA> Produsele trebuie instalate într-un mod profesional ;i în conformitate cu legile în vigoare din \ara în care se efectueaz[ instalarea> PRESTA II POST GARAN IE> Odat[ terminate termenele de garan\ie, asisten\a tehnic[ va fi efectuat[ pe cheltuiala utilizatorului pentru eventualele par\i înlocuite, toate cheltuielile de manoper[, transport ;i transfer ale personalului ;i materialelor, pe baz[ tarifelor în vigoare din momentul interven\iei. RESPONSABILITATE> Personalul autorizat de producator asigur[ asisten\a tehnic[ utilizatorului. Instalatorul este unica persoan[ responsabil[ pentru instalare, ce trebuie s[ respecte instruc\iunile tehnice date în manualul instalatorului. Aceast[ garan\ie nu include obliga\ia ramburs[rii daunelor de orice natur[ aduse persoanelor sau propriet[\ii. Nimeni nu este autorizat s[ modifice termenele acestei garan\ii sau s[ emit[ alte garan\ii verbale sau scrise. Curtea competent[ în eventualitatea unor dispute> Verona. 2

5 SEC IUNEA 2 - INTRODUCERE 2.1 CUV}NT ~NAINTE Acesta este unul din cele dou[ manuale furnizate cu aparatul în cauz[. Unele manuale sunt dedicate utilizatorului final, altele sunt pentru uzul instalatorului, astfel informa\iile pe care le con\in ;i scopurile lor sunt diferite. Urm[torul tabel repartizeaz[ subiectele tratate în cele dou[ manuale disponibile> SUBIECTE Informa\ii generale> Descriere aparat, versiuni, accesorii Caracteristici tehnice Date tehnice Date dimensionale Date accesorii Scheme electrice M[suri de siguran\[> Precau\ii generale Utiliz[ri improprii Instalare> Transport Instalare unitate Punere `n func\iune Utilizare ~ntre\inere curent[ Asisten\[ ;i piese de schimb Posibile defec\iuni (1)> Nefurnizat cu aparatul TEHNIC (1) MANUALE INSTALARE :I UTILIZARE Păstra\i manualul într-un loc uscat pentru a-şi păstra integritatea timp îndelungat (10 ani) pentru eventuale referin\e pe viitor. Citi\i cu aten\ie toate informa\iile con\inute în acest manual. Acorda\i o aten\ie deosebită instruc\iunilor de utilizare marcate de cuvintele PERICOL sau ATEN\IE deoarece nerespectarea instruc\iunilor poate cauza daune aparatului şi / sau persoanelor sau bunurilor. Pentru anomalii care nu sunt descrise în acest manual, contacta\i cel mai apropiat centru de asisten\ă tehnică. Producătorul îşi declină orice responsabilitate pentru daune cauzate de utilizarea improprie a aparatului, sau datorită citirii par\iale sau superficiale a informa\iilor con\inute în acest manual. În afara celor descrise în certificatul de garan\ie, nerespectarea prezentelor instruc\iuni sau instalarea inadecvată a aparatului pot for\a producătorul să anuleze garan\ia. 3

6 SEC IUNEA 3 - DESCRIEREA ECHIPAMENTULUI 3.1 SCOPUL ECHIPAMENTULUI Ventiloconvectorul este un aparat pentru tratarea aerului ambiental atât vara (alimentare baterie cu apă rece) c]t şi iarna (alimentare baterie cu apă caldă). 3.2 VERSIUNI DISPONIBILE :I METODE DE INSTALARE Gama de ventiloconvectoare centrifugale include trei versiuni, fiecare dintre ele fiind disponibile în diverse puteri. 1> VM-B - Ventiloconvector cu carcas[ ;i aspira\ie inferioar[ Fig.1 Constă dintr-o carcasă metalică, o grilă de refulare cu uşi\e pentru acces la panou (dacă este aplicabil) din material termoplastic şi un filtru de aer regenerabil, situat pe o ramă metalică cu profil de acoperire din material plastic fixat pe ghidaje formate în partea inferioară a ramei. Modalită\i de instalare Fig.2 VERTICAL MONTAT PE PERETE VERTICAL PE PICIOARE ORIZONTAL 4

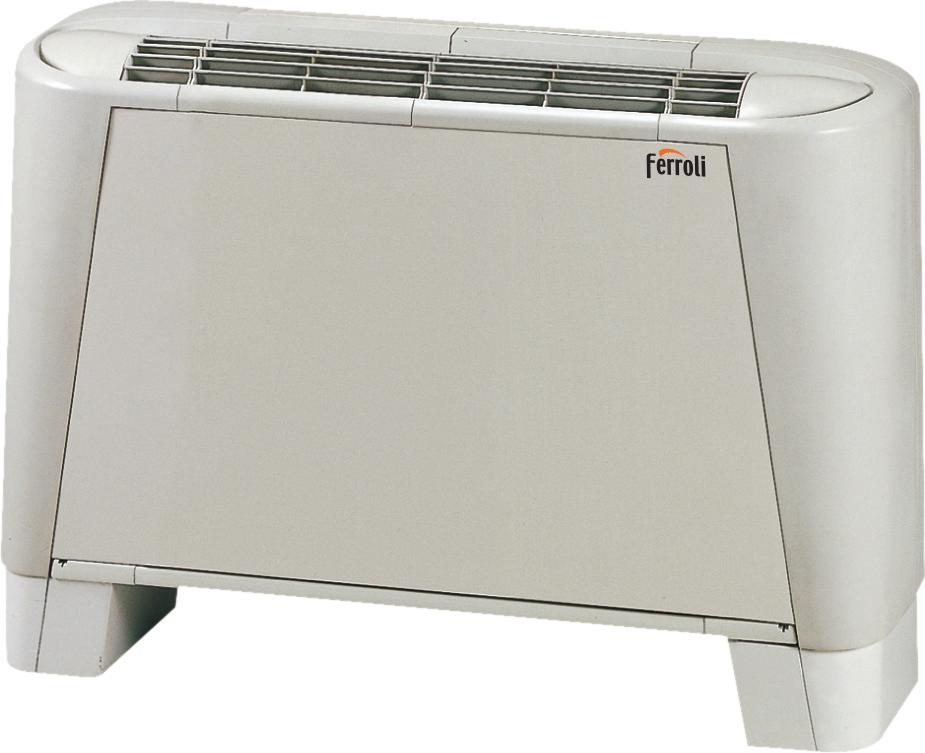

7 2> VM-F - Ventiloconvector cu carcas[ ;i aspira\ie frontal[ Fig.3 Constă dintr-o carcasă metalică, o grilă de refulare cu uşi\e pentru acces la panou (dacă este aplicabil) din material termoplastic şi un filtru de aer regenerabil, instalat în grila frontală, din material plastic şi tablă cu închidere inferioară. Modalită\i de instalare Fig.4 VERTICAL PE PERETE ORIZONTAL PE TAVAN 5

8 3> VN - Ventiloconvector necarcasat pentru instalare încastrat[ Fig.5 Necarcasat cu filtru regenerabil, montat pe o ramă metalică cu profil de acoperire din material plastic. Poate fi prevăzut cu o serie de accesorii pentru diverse solu\ii de instalare, plenum, flanşe, racorduri ce sunt descrise în Sec\iunea ACCESORII din acest manual. Modalită\i de instalare Fig.6 VERTICAL PE PERETE ORIZONTAL PE TAVAN 6

9 SEC IUNEA 4 - INFORMA II GENERALE 4.1 COMPONENTE PRINCIPALE Următorul tabel cuprinde componentele principale ce compun aparatul. 1 Racorduri hidraulice 2 Baterie de schimb termic 3 Filtru de aer 4 Carcas[ 5 Structur[ portant[ COMPONENTE 6 Tav[ de condens 7 Motor ;i ventilator 8 Panou de comand[ (dac[ exist[) Vedere explodată versiunea VM-F Fig.7 7

10 4.2 DESCRIEREA COMPONENTELOR 1. Baterie de schimb termic Baterie cu 3 rânduri de tuburi de cupru ;i aripioare de aluminiu asamblate prin expandarea mecanică a \evilor. Colectoarele din partea superioară a bateriei sunt echipate cu dezaeratoare în timp ce colectoarele din partea inferioară sunt prevăzute cu orificii pentru golire. Ambele colectoare sunt prevăzute cu un racord pentru sonda de temperatură a apei de alimentare. 2. Filtru de aer Poate fi extras cu u;urin\ă ;i regenerat prin simpla spălare cu apă. 3. Carcasă Realizată par\ial din tablă de o\el acoperit[ cu vopsea din pulberi epoxidice pentru a garanta o înaltă rezisten\ă la coroziune, ;i par\ial din material termoplastic anti-uv pentru a garanta rezisten\a la razele ultraviolete. Versiunea VM-B> la partea superioară sunt inserate grile pentru difuzia aerului ;i o u;i\ă de acces la panoul de comandă, ambele din material termoplastic anti-uv. Versiunea VM-F> la partea superioară sunt inserate grile pentru difuzia aerului ;i o u;i\ă de acces la panoul de comandă, ambele din material termoplastic anti-uv. Carcasa mai este prevăzută cu o grilă frontală din material termoplastic anti-uv pentru aspira\ia aerului. 4. Structura portantă Realizată din tablă zincată cu grosime adecvată. Partea posterioară este prevăzută cu orificii pentru fixarea aparatului. Modelele necarcasate sunt prevăzute cu un panou de închidere a grupului ventilant, montat anterior. 5. Tavă de condens Realizată din material termoplastic pentru a evita fenomenele de coroziune, permite instalarea aparatului atât vertical cât ;i orizontal. În particular la instalarea orizontală, forma s[ permite recoltarea picăturilor de condens ce se formează pe colectoare pe durata func\ionării pe răcire. Condensul este apoi eliminat din tava care este instalată pe ambele păr\i ale aparatului astfel ca bateria să poată fi rotită dacă este necesar. 6. Motor ventilator Motorul electric este protejat la eventuale suprasarcini, dispune de trei viteze cu condensator inserat permanent, cuplat direct la ventilatoare ;i amortizat cu supor\i elastici. Seria centrifugală> are ventilatoare centrifugale cu dublă aspira\ie cu pale lungi pentru ob\inerea unui debit mare la o tura\ie sc[zut[. 7. Racorduri hidraulice Racordurile, pozi\ionate pe partea stâng[, sunt de tip mamă de ¾". Dac[ este necesar, bateria poate fi rotit[. 8. Panoul de comandă (descris în sec\iunea ACCESORII a acestui manual) 4.3 AMBALARE :I CON INUT Ventiloconvectoarele sunt expediate în ambalaj standard constând dintr-o cutie de carton în interiorul căreia sunt prevăzute elemente angulare din carton pentru a proteja aparatul de eventuale daune la manipulare. Cutia de carton con\ine> - 1 ventiloconvector - 1 şablon de montaj din carton - Manuale de instruc\iuni 8

11 4.4 DATE TEHNICE Seria CENTRIFUGALĂ Puterea termic[ MODEL Max. W Med. W Min. W Debitul de ap[ l/h Pierderea de presiune pe apei (E) Kpa Puterea termic[ (E)(1) W Pierderea de presiune a apei (E) Kpa Puterea frigorific[ Max. W (E) Med. W Min. W Debitul de ap[ (E) l/h Viteza maximă de dezumidificare g/h Pierderea de presiune a ap[ (E) Kpa Puterea termic[ a bateriei suplimentare Max. W (E) Med. W Min. W Debitul de ap[ l/h Pierderea de presiune pe ap[ Kpa Put. termic[ a elementului de înc[lzire W Debitul de aer Max. m 3 /h Med. m 3 /h Min. m 3 /h Num[r ventilatoare Putere sonoră Max. db(a) Med. db(a) Min. db(a) Putere maxima motor (E) W Racorduri baterie principal[ Ø 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Racorduri baterie suplimentar[ Ø 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Con\inut ap[ baterie cu 3 rânduri l Con\inut ap[ baterie cu 1 rând l Racord evacuare condens Ø NOTE> Alimentare> (V-F-Hz) Încălzire> -Temperatura aerului ambiental> 20 C. -Temperatura apei la intrare> 70 C, t apă 10 C la viteza maximă a ventilatorului< acelaşi debit de apă la viteza maximă, medie şi minimă a ventilatorului. (1) Temperatura apei la intrare> 50 C acelaşi debit de apă ca la răcire. - Viteză ventilator> max Răcire> - Temperatura aerului ambiental> 27 C D.B. 19 C W.B. - Temperatura apei la intrare> 7 C, t apă 5 C la viteza maximă a ventilatorului< acelaşi debit de apă la viteza maximă, medie şi minimă a ventilatorului. - Viteză ventilator> max (2) Presiunea sonoră> într-o cameră de 100 m 3 cu timp de reverbera\ie 0.5 secunde. (E) Certificare EUROVENT 9

12 4.5 LIMITE DE FUNC IONARE Principalele limite de func\ionare ale ventiloconvectoarelor sunt date `n tabelul urm[tor> MODEL Limita maxim[ temperatur[ ( C) Limita maxim[ presiune (bar) Debit ap[ Debit Min.(l/h) baterie principal[ Debit Max.(l/h) Debit ap[ Debit Min.(l/h) baterie suplimentar[ Debit Max.(l/h) Temperatura bulb uscat [ C] Temperatura minim[ de intrare ap[ Pentru prevenirea form[rii condensului pe carcasa exterioar[ a ventiloconvectorului, temperatura minim[ a apei nu trebuie s[ fie mai mic[ dec]t limita dat[ `n graficul din st]nga, care depinde de condi\iile termo-higrometrice ale aerului ambiant. Limitele de mai sus se refer[ la func\ionarea pe viteza minim[. 4.6 ALGORITM DE SELEC IE - Configura\ii> Ventiloconvectoarele cu ventilator centrifugal includ 3 versiuni> VM-B carcasate cu aspira\ie pe dedebubt, VM-F carcasate cu aspira\ie frontal[, VN necarcasate pentru montaj `n ni;e sau `n plafon fals. Func\ie de cerin\ele specifice aplica\iei, alege\i versiunea necesar[ `n conformitate cu indica\iile date `n Figurile 1 p]n[ la 6. Forma special[ a t[vi\ei de preluare a condensului permite aceluia;i ventiloconvector s[ fie amplasat at]t vertical c]t ;i orizontal. Toate unit[\ile sunt produse `n standard cu racordurile de ap[ pe partea st]ng[, iar racordurile electrice pe partea opus[. Dac[ pozi\ia racordurilor trebuie inversat[, unitatea ;i accesoriile disponibile sunt corespunz[toare acestei pozi\ii ce este descris[ detaliat `n acest manual. Exist[ o gam[ larg[ de accesorii pentru diferite unit[\i, ce permit acestora s[ se adapteze condi\iilor aplica\iei respective. Lista accesoriilor disponibile ;i compatibilitatea lor cu diferite versiuni ;i m[rimi este dat[ `n Tab. 10 care este urmat de o scurt[ descriere a fiec[rui accesoriu `n parte. - Date tehnice> Tab. 2 arat[ valorile semnificative ale ventiloconvectoarelor `n condi\ii nominale de func\ionare. Consulta\i tabelele cu parametrii tehnici `n cazul `n care condi\iile de func\ionare difer[ de cele nominale. Exemplu de selec\ie> Un exemplu de selec\ie a unui ventiloconvector este dat pentru a descrie modul de folosire a graficelor ;i tabelelor din acest manual. Configura\ia unit[\ii este legat[ evident de tipul de aplica\ie corespunz[tor, astfel selec\ia va fi f[cut[ lu]nd `n considerare faptul c[ unitatea va func\iona `n acelea;i condi\ii dar `n sisteme diferite. De aceea urm[toarele sisteme vor fi luate `n considerare> a) sistem cu 2 \evi pentru `nc[lzire ;i r[cire b) sistem cu 4 \evi c) sistem cu 2 \evi cu rezisten\[ electric[ pentru `nc[lzire d) sistem cu 2 \evi cu unitate de tubulatur[ Exemplul 1 Ventiloconvectorul trebuie s[ `ndeplineasc[ urm[toarele condi\ii> - Capacitate de r[cire total[ 2700 (watt) - Capacitate de r[cire sensibil[ 2100 (watt) - Temperatura aerului ambiant 27( C) b. uscat ;i (19 C) b. umed - Valoarea trebuie ob\inut[ la viteza medie - Capacitate de `nc[lzire 4000 (watt) - Temperatura aerului ambiant 20 ( C) b. Uscat - Debit ap[ acela;i ca ;i la r[cire - Valoarea trebuie ob\inut[ la vitez[ medie. 10

13 - Varianta A (unitate pentru sistem cu 2 \evi) Capacitatea at]t `n modul `nc[lzire c]t ;i r[cire sunt date pentru cazul c]nd unitatea func\ioneaz[ pe viteza maxim[ a ventilatorului. Coeficien\i de corec\ie corespunz[tori trebuie aplica\i pentru cazul c]nd se dore;te determinarea capacit[\ii pentru viteza medie ;i minim[. Pentru a utiliza graficele 1 ;i 2, calcula\i parametrii valorilor respective corespunz[tori vitezei maxime. Folose;te Tab. 4 Capacitatea de r[cire total[ corespunz[toare vitezei maxime Pft max = 2700/0.88 = 3070 (watt) Capacitatea de r[cire sensibil[ corespunz[toare vitezei maxime Pfs max = 2100/0.84 = 2500 (watt) Graficul 1 arat[ modelul ce are capacitatea cea mai apropiat[ de aceste valori. Acesta e modelul 40, care ob\ine aceste performan\e pentru o temperatur[ a apei de intrare de 6 ( C) ;i un t de 5 ( C) sau 7 ( C) ;i un t de 4 ( C), sau de 8 ( C) cu un t de 3 ( C). Presupun]nd c[ apa intr[ `n ventiloconvector cu 7 ( C) ;i t este 4 ( C) debitul de ap[ trebuie s[ fie> Unde> Q w = debit de ap[ (l/h) ρ w1 = densitatea apei la 10 C (kg/dm) Cp w1 = caldura specific[ a apei la 10 C (J/kg*K) Acest debit de ap[ ob\ine capacitatea necesar[ la viteza medie, iar `n acest caz t real va fi> Graficul 4 permite calculul pierderilor de sarcin[. ~n acest caz particular, acestea sunt 35 (kpa). Dac[ pierderile de sarcin[ sunt incompatibile cu caracteristicile pompei, varianta cu temperatura apei de intrare 6 C ;i t 5 C poate fi folosit[. Astfel se ob\ine un debit de ap[ de 527 (l/h) `n loc de 659 (l/h) ;i un t efectiv de 4,4 la o viteza medie. ~n acest caz, din graficul 4 rezult[ o pierdere de sarcin[ de 25 (kpa). Dac[ este folosit kitul VB3-F (vana cu 3 c[i), pierderea de sarcin[ suplimentar[ a unit[\ii rezultat[ din graficul 14 este 6 (kpa) `n prima situa\ie ;i 4 (kpa) `n a doua situa\ie. Temperatura optim[ la care ventiloconvectorul trebuie alimentat trebuie aleas[ astfel `nc]t s[ ob\inem capacitatea termic[ necesar[. Este rezonabil s[ presupunem c[ un sistem cu 2 \evi func\ioneaz[ cu acela;i debit ca ;i cel calculat pentru modul racire. Aici de asemenea, capacitatea necesar[ trebuie recalculat[ pentru func\ionarea ventilatorului la vitez[ maxim[. Folositi tab. 5. Capacitatea termic[ necesar[ la vitez[ maxim[ Pt max = 4000/0.85 = 4700 (watt) ~n acest caz, t necesar poate fi calculat u;or av]nd `n vedere c[ at]t debitul c]t ;i capacitatea au fost determinate. Presupun]nd c[ debitul este 527 (l/h), se ob\ine> Unde> Q w = debit de ap[ (l/h) ρ w2 = densitatea apei la 60 C (kg/dm) = caldura specific[ a apei la 60 C (J/kg*K) Cp w2 ~n acest caz, graficul 2 arat[ faptul c[ pentru a ob\ine puterea necesar[ cu modelul 40 ales, ventiloconvectorul trebuie alimentat cu ap[ la temperatura de cca 58 ( C). A;a cum se arat[ `n graficul 4, observa\i c[ pierderea de sarcin[ este mai mic[ dec]t cea ob\inut[ `n cazul func\ion[rii `n r[cire cu un coeficient de cca. 0,77. De aceea este logic s[ rezulte un debit mai mare de ap[ dec]t cel estimat `n cazul `n care caracteristicile circuitului r[m]n acelea;i. ~n acest caz, debitul de ap[ pentru care pierderile de sarcin[ sunt 25 (kpa) este cca. 650 (l/h), a;a cum se poate observa din acela;i grafic. Tab. 9 poate fi astfel folosit pentru calcularea valorii zgomotului generat de unitatea aleas[ care, a;a cum se men\ioneaz[ anterior, este modelul 40 func\ion]nd la viteza medie. Astfel puterea acustic[ este de 47 db(a), iar presiunea acustic[ este de 38 db(a), masurat[ `n condi\iile indicate. 11

14 - Varianta B (unitate pentru sistem cu 4 \evi) Considera\iile f[cute pentru exemplul A sunt valabile pentru alegerea echipamentului la func\ionarea `n r[cire. ~n acest caz, determina\i cum trebuie alimentat[ bateria suplimentar[ BS-F2 corespunz[toare ca accesoriu. Nu uita\i c[ datele tehnice din documenta\ie se refer[ la viteza maxim[ a ventilatorului, de aceea capacitatea cerut[ trebuie calculat[ din nou. Folositi Tab. 6 `mpreun[ cu graficul 3. Puterea termic[ cerut[ la viteza maxim[ Pt max = 4000/0.85 = 4700 (watt) Graficul 3 arat[ c[ la o temperatur[ a aerului ambiant de 20 ( C), modelul 40 nu poate furniza puterea necesar[ chiar dac[ este alimentat cu ap[ la 85 ( C) ;i cu un t minim de cca 5 ( C). ~n aceste condi\ii, puterea maxim[ furnizat[ de unitate la viteza maxim[ este 4300 (watt). Oda[a ce acesta solu\ie este acceptat[, graficul 3 arat[ ca puterea cerut[ de 4000 (watt) poate fi ob\inut[ cu o temperatur[ a apei de intrare de 85 ( C) ;i un t de 16 ( C) sau cu o temperatur[ a apei de intrare de 80 ( C) ;i un t de 5 ( C). A doua ipotez[ presupune urm[torul debit de ap[> Q w ρ w3 Cp w3 = debit de ap[ (l/h) = densitatea apei la 80 C (kg/dm) = caldura specific[ a apei la 80 C (J/kg*K) Acest debit de ap[ nu este `n afara limitelor date `n tab. 3. Dac[ este aleas[ varianta cu temperatura apei de intrare 85( C) ;i un t de 16( C), debitul de ap[ va fi 221 (l/h). ~n acest caz, pierderea de sarcin[ a schimb[torului pentru modelul BS-F2 poate fi determinat[ din graficul 5 ;i este 10 (kpa). Dac[ kitul VB1-F (vana cu 3 c[i) este folosit, se adaug[ o pierdere suplimentar[ de sarcin[ ce se determin[ din graficul 15 ;i este 4 (kpa). ~n aceast[ etap[, Tab.9 poate fi folosit pentru a determina nivelul de zgomot produs de unitatea selectat[ (respectiv modelul 40) func\ion]nd la viteza medie `n modul r[cire ;i la vitez[ maxim[ `n modul `nc[lzire. Aceasta corespunde cu o putere acustic[ de 47 dba ;i o presiune sonor[ corespunz[toare de 38 db(a) masurat[ `n func\ionarea `n modul racire `n condi\iile indicate> cu o putere acustic[ de 54 db(a) ;i o presiune sonor[ de 45 db(a) pentru func\ionarea `n modul `nc[lzire, `n acelea;i condi\ii indicate. - varianta C (unit[\i pentru sisteme cu 2 \evi ;i element de `nc[lzire electric) ~n acest caz din nou, alegerea `n modul de func\ionare r[cire este aceea;i ca cea descris[ la varianta A. C]nd se trece la varianta func\ion[rii `n modul `nc[lzire ;i dac[ elementul electric de `nc[lzire este folosit ca singura surs[ de caldur[, puterea maxim[ furnizat[ poate fi determinat[ din tab. de sub fig. 33 respectiv pentru modelul RE-F2, care poate fi folosit[ cu modelul 40 ;i este 1500 (watt), ;i care nu depinde de viteza ventilatorului. ~n acest caz, cei 4000 watt necesari pot fi ob\inu\i doar prin combinarea puterii termice data de elementul electric cu puterea termic[ dat[ de bateria principal[ cu ap[ cald[. Termostatul avansat TE-F ;i TER-F permite controlul puterii termice cu dou[ surse diferite de c[ldur[ sau select]nd elementul de `nc[lzire electric ca singura surs[ de caldur[. Aceast[ op\iune poate fi aleas[ `n faza de instalare prin configurarea comutatoarelor din interiorul termostatului. Dac[ elementul de `nc[lzire electric este utilizat ca surs[ suplimentar[ de c[ldur[, el se va activa c]nd temperatura apei scade sub 40( C). - Varianta D (unit[\i pentru sisteme cu 2 \evi pentru montaj pe tubulatur[) S[ presupunem c[ unitatea trebuie instalat[ `n plafon fals ;i ca aspira\ia ;i refularea unit[\ii sunt racordate la tubulatur[. Considera\iile f[cute `n varianta A at]t pentru func\ionare `n r]cire c]t ;i `n `nc[lzire trebuie luate `n calcul la alegerea modelului corespunz[tor. Dup[ aceasta, ventilatorul trebuie verificat pentru a ne asigura ca are presiunea disponibil[ pentru a `nvinge pierderile de sarcin[ ale canalului de aer. Fiind date puterea furnizat[ ini\ial ;i viteza ventilatorului, modelul 40 la o vitez[ medie furnizeaz[ 400 (m 3 /h) aer tratat, a;a cum rezult[ din tab. 2. Presupun]nd c[ sistemul de tubulaturi, incluz]nd toate grilele de introducere ;i recirculare, precum ;i plenumurile corespunz[toare, are o pierdere de sarcin[ de cca 45 (Pa) la un debit de aer de 400 (m 3 /h) ;i consider]nd de asemenea c[ `n faza de dezumidificare pierderea de sarcin[ suplimentar[ introdus[ pe bateria de schimb de caldur[ este de cca 4 (Pa) a;a cum rezult[ din curba punctat[ a graficului 9. Tot din acest grafic rezult[ ;i alegerea vitezelor ventilatorului cele mai potrivite pentru presiunea disponibil[ necesar[, aceate fiind L-2 mai cur]nd dec]t L-4 care este mai `ngro;at[ ;i care corespunde conexiunii standard recomandate pentru viteza medie. Aceasta `nseamn[ c[ firele ro;u ;i albastru, corespunz[toare vitezelor maxim[ ;i medie trebuie s[ fie mutate `n pozi\iile 1 ;i respectiv 2. 12

15 4.7 ANALIZA PERFORMAN ELOR - CAPACIT{ I R{CIRE Din graficul 1 se poate determina capacitatea de r[cire `n condi\ii de func\ionare ce difer[ de cele nominale. Valorile date se refer[ la viteza maxim[ a ventilatorului. Valorile corespunz[toare vitezelor medie ;i minim[ pot fi determinate prin aplicarea coeficien\ilor corectivi ce se afl[ `n tabelul de mai jos. NOT{> Valorile puterii sensibile mai mari dec[t puterea total[ trebuie interpretate ca o absen\[ a dezumidific[rii. ~n acest caz, trebuie luat[ `n calcul numai valoarea puterii sensibile Graph1 Temperatura aerului masurat[ cu termometru uscat ( C) ΔT Temperatur[ C Temperatura aerului masurat[ cu termometrul umed ( C) Temperatura de intrare a apei ( C) Putere sensibil[ (kw) Putere total[ (kw) 4.8 COEFICIEN I DE COREC IE Dacă unitatea func\ioneaz[ la aceea;i temperatur[ a apei de intrare, debitul de ap[ este calculat pentru viteza maxim[. Puterile corespunz[toare vitezelor diferite de viteza maxim[ se calculeaz[ cu urm[torii coeficie\i de corec\ie> VITEZA VENTILATORULUI PUTERE DE R{CIRE SENSIBIL{ PUTERE DE R{CIRE TOTAL{ Vmax. 1 1 Vmed Vmin Tab. 4 13

16 4.9 ANALIZA PERFORMAN ELOR - CAPACIT{ I ~NC{LZIRE Din graficul 2 se poate determina capacitatea de `nc[lzire `n condi\ii de func\ionare ce difer[ de cele nominale. Valorile date se refer[ la viteza maxim[ a ventilatorului. Valorile corespunz[toare vitezelor medie ;i minim[ pot fi determinate prin aplicarea coeficien\ilor corectivi ce se afl[ `n tabelul de mai jos. Graficul 2 Temperatura aerului ( C) ΔT Temperatur[ C Temperatura apei de intrare ( C) 4.10 COEFICIEN I DE COREC IE Putere termic[ (kw) Dac[ unitatea func\ioneaz[ la aceea;i temperatur[ a apei de intrare, debitul de ap[ este calculat pentru viteza maxim[. Puterile corespunz[toare vitezelor diferite de viteza maxim[ se calculeaz[ cu urm[torii coeficien\i de corec\ie> VITEZA VENTILATORULUI PUTERE DE ~NC{LZIRE Vmax. 1 Vmed Vmin Tab. 5 14

17 4.11 ANALIZA PERFORMAN ELOR - CAPACIT{ I ~NC{LZIRE BATERIE SUPLIMENTAR{ Din graficul 3 se poate determina capacitatea de `nc[lzire `n condi\ii de func\ionare ce difer[ de cele nominale. Valorile date se refer[ la viteza maxim[ a ventilatorului. Valorile corespunz[toare vitezelor medie ;i minim[ pot fi determinate prin aplicarea coeficien\ilor corectivi ce se afl[ `n tabelul de mai jos. Graficul 3 Temperatura aerului ( C) ΔT Temperatur[ C Temperatura apei de intrare ( C) Putere termic[ (kw) 4.12 COEFICIEN I DE COREC IE Dac[ unitatea func\ioneaz[ la aceea;i temperatur[ a apei de intrare, debitul de ap[ este calculat pentru viteza maxim[. Puterile corespunz[toare vitezelor diferite de viteza maxim[ se calculeaz[ cu urm[torii coeficien\i de corec\ie> Tab. 6 VITEZA VENTILATORULUI PUTERE DE ~NC{LZIRE Vmax. 1 Vmed Vmin

18 4.13 PIERDERI DE SARCIN{ PE PARTE DE AP{ Graficul 4 Graficul urm[tor arat[ pierderile de sarcin[ prin bateria cu 3 r]nduri montat[ `n ventiloconvector. Pierderi de sarcin[ (kpa) Debit de ap[ (l/h) Graficul 5 Pierderile de sarcin[ aratate `n figura anterioar[ corespund unei temperaturi medii a apei de 10 C. Tabelul de mai jos arat[ coeficien\ii de corec\ie m[sura\i func\ie de varia\ia temperaturii medii. Tab. 7 Temperatura H 2 O medie Coeficient de corec\ie Graficul 5 arat[ pierderile de sarcin[ m[surate prin bateria cu un r]nd corespunz[toare furniturii op\ionale a ventiloconvectorului> Pierderi de sarcin[ (kpa) Debit de ap[ (l/h) Pierderile de sarcin[ ar[tate `n figura anterioar[ corespund unei temperaturi medii a apei de 70 C. Tabelul de mai jos arat[ coeficien\ii de corec\ie m[sura\i func\ie de varia\ia temperaturii medii. Tab. 8 Temperatura H 2 O medie Coeficient de corec\ie

19 4.14 NIVELE DE ZGOMOT Model TOP FAN Tabelul urm[tor (Tab. 9) arat[ nivelul performan\elor acustice pentru `ntreaga gama de ventiloconvectoare exprimat[ prin nivelul puterii sonore. Ultima coloan[ arat[ nivelul presiunii acustice `ntr-o `nc[pere de 100 m 3 cu un timp de reverbera\ie de 0,5 secunde PRESIUNE DISPONIBIL{ PENTRU VENTILOCONVECTOR TIP VN Tab.9 Putere sonoră (db(a)) Presiune Vitez[ Band[ central[ de frecven\e (Hz) Global sonor[ db db(a) db(a) Max 39,7 43,1 46,8 41,2 35,3 28,7 26, Med 38,1 39,8 41,6 37,3 26,3 17,2 9, Min 30,8 33,7 32,3 25,3 16,7 9,7 4, Max 42,1 45,9 47,9 43,7 38,5 32,1 22, Med 35,6 40,2 41,8 37,2 27,8 19, Min 35,3 37,5 38,2 31,2 24,5 15,3 6, Max 44,8 50,9 50,1 47,3 44,6 37,7 29, Med ,4 38,2 35,4 29,6 21, Min 39 41,2 39,3 32,5 28,7 24, Max 47,4 50,6 52,3 49,2 46,1 40,7 32, Med 43,2 46,2 46,9 42,1 37, Min 38,6 41, ,2 29,7 21,3 16, Max 49,7 52,4 50,4 48,3 43,4 37,7 31, Med 44,6 47,6 44,9 41,3 36,5 29,6 24, Min 37,2 39,7 36,3 31,2 26,6 21,2 19, Max 51,1 53,6 54,7 48, ,8 27, Med 45,6 48,9 49,8 43,6 37,9 27,4 21, Min 36,6 42, ,9 19,7 19, Max 57,6 59,3 61,8 59,4 55,1 50,6 43, Med 53, ,5 48,8 42,3 33, Min 44,4 48,3 48,3 41,9 35,9 27,4 21, Max 59 61,1 61,2 57, , Med 55,2 57,3 57,6 53,4 49,8 43,4 33, Min 47,2 50,1 50,8 44,7 39,6 31,6 23, Max 59,7 62,6 62,5 59,9 57,6 52,9 46, Med 55,8 58,1 58,8 55,2 52,1 46, Min 48 50,7 51,4 46,2 41,6 33,8 24, Ventilatoarele ventiloconvectoarelor seriei VN sunt echipate cu motoare cu 6 viteze. Se poate alege astfel conexiunea cea mai potrivit[ func\ie de curba de func\ionare. Graficele date `n paginile urm[toare reprezint[ presiunea disponibil[ func\ie de debitul de aer ;i de viteza aleas[ a ventilatorului. Unit[\ile vin `n furnitura standard cu racordurile electrice arat[ `n Fig. 8. Presiunea disponibil[ include pierderile de sarcin[ ale bateriei principale ;i ale filtrului aprovizionat cu unitatea. Dac[ acestea func\ioneaz[ ;i la dezumidificare cu condens pe baterie, linia punctat[ arat[ pierderea suplimentar[ de sarcin[ ;i astfel reducerea corespunz[toare a presiunii disponibile. Fiecare grafic are o linie care arat[ cum puterea de r[cire total[ variaz[ func\ie de varia\ia debitului de aer. Func\ie de cerin\ele instala\iei, racordurile electrice pot fi modificate pentru a alege debitul / presiunea disponibil[ necesar[. Corespunz[tor curbelor date mai jos ;i odat[ ce racordurile potrivite au fost alese, ac\iona\i asupra autotransformatorului conectat direct la motor pentru modelele p]n[ la 40 sau asupra panoului de conexiuni terminale la modelele mai mari. ~n timpul acestor opera\ii la autotransformator, cablul de conectare trebuie mutat din panoul principal de leg[turi al autotransformatorului ;i conectat `n pozi\ia corespunz[toare numerelor 1 p]n[ la 6. La modelele 60 p]n[ la 120, aceast[ opera\ie trebuie efectuat[ de la panoul final de transmisie dintre motor ;i panoul final principal. Aici din nou, cablul de conectare trebuie mutat `n pozi\ia corespunz[toare potrivit[ a conectoarelor de la 1 la 6, marcate astfel pe ;irul de cleme. Comun (alb) Mare (negru) Mediu (albastru) Mic (ro;u) Comun (alb) Mare (negru) Mediu (albastru) Mic (ro;u) Fig.8 17

20 Graficul 6 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 15) Presiune static[ disponibil[ (Pa) Factor de corec\ie Debit de aer (m 3 /h) CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 20) Graficul 7 Presiune static[ disponibil[ (Pa) Correction factor Debit de aer (m 3 /h) CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 30) Graficul 8 Presiune static[ disponibil[ (Pa) Correction factor Debit de aer (m 3 /h) 18

21 Graficul 9 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 40) Presiune static[ disponibil[ (Pa) Factor de corec\ie Debit de aer (m 3 /h) CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 50) Graficul 10 Presiune static[ disponibil[ (Pa) Prevalenza statica utile [Pa] C-6 C-5 C C-3 C Graficul 11 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod. 60) Presiune static[ disponibil[ (Pa) C-1 Modello ,10 1,05 1,00 0,95 0,90 0,85 0,80 0,75 0, Factor de corec\ie Fattore di correzione Portata aria [m3/h] Debit de aer (m 3 /h) Factor de corec\ie Debit de aer (m 3 /h) 19

22 Graficul 12 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod.80) Presiune static[ disponibil[ (Pa) Correction factor Debit de aer (m 3 /h) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Factor de corec\ie Graficul 13 Debit de aer (m 3 /h) CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod.100) Graficul 14 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN (Mod120) Correction factor Debit de aer (m 3 /h) 20

23 CURBE DE FUNC IONARE A VENTILATOARELOR - VERSIUNEA VN-3V MOD 15 MOD 20 Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) Presiune static[ disponibil[ (Pa) MOD 30 Debit de aer (m 3 /h) MOD 40 Debit de aer (m 3 /h) MOD 50 Debit de aer (m 3 /h) MOD 60 Debit de aer (m 3 /h) MOD 80 Debit de aer (m 3 /h) MOD 100 Debit de aer (m 3 /h) MOD 120 Debit de aer (m 3 /h) 21

24 4.16 DIMENSIUNI DE GABARIT PENTRU MODELELE CU ASPIRA IE LA BAZ{ Fig.9 MODEL A (mm) Greutate (Kg) DIMENSIUNI DE GABARIT PENTRU MODELELE CU ASPIRA IE FRONTAL{ Fig. 10 MODEL A (mm) Greutate (Kg)

25 4.18 DIMENSIUNI DE GABARIT PENTRU MODELELE NECARCASATE Fig.11 MODEL A (mm) Greutate (Kg) COTE PUNCTE DE SUS INERE Fig.12 MODEL A (mm)

26 4.20 RACORDURI BATERIE PRINCIPAL{ Fig RACORDURI BATERIE SUPLIMENTAR{ Fig.14 24

27 Tab.10 SEC IUNEA 5 - ACCESORII 5.1 TABEL CU REPARTIZAREA ACCESORIILOR Descrierea accesoriilor Modele Versiuni Selector de viteze la distan\[ CMR-F VM-B/VM-F/VN Termostat la distan\[ de baz[ TAR-F VM-B/VM-F/VN Termostat la distan\[ avansat TER-F VM-B/VM-F/VN Selector de viteze `ncastrat CM-F VM-B/VM-F/VN Termostat de baz[ `ncastrat TA-F VM-B/VM-F/VN Termostat avansat `ncastrat TE-F VM-B/VM-F/VN Picioare suport PA-F VM-B Tavi\[ condens orizontal[ suplimentar[ BCO-F VM-B/VM-F/VN Tavi\[ condens vertical[ suplimentar[ BCV-F VM-B/VM-F/VN Kit van[ 3 c[i ;i servomotor pt baterie suplimentar[ VB1-F VM-B/VM-F/VN Kit van[ 3 c[i ;i servomotor pt bateria principal[ VB3-F VM-B/VM-F/VN Termostat de autorizare TC-F VM-B/VM-F/VN BS-F1 VM-B/VM-F/VN BS-F2 VM-B/VM-F/VN Baterie suplimentar[ BS-F3 VM-B/VM-F/VN BS-F4 VM-B/VM-F/VN FMD-F1 VN FMD-F2 VN Flan;a refulare dreapta FMD-F3 VN FMD-F4 VN FMP-F1 VN FMP-F2 VN Flan;a refulare la 90 FMP-F3 VN FMP-F4 VN PM-F1 VN PM-F2 VN Plenum refulare PM-F3 VN PM-F4 VN FAD-F1 VN FAD-F2 VN Flan;a aspira\ie dreapta FAD-F3 VN FAD-F4 VN FAP-F1 VN FAP-F2 VN Flan;a aspira\ie la 90 FAP-F3 VN FAP-F4 VN GM-F1 VN GM-F2 VN Gril[ refulare GM-F3 VN GM-F4 VN GA-F1 VN GA-F2 VN Gril[ aspira\ie GA-F3 VN GA-F4 VN PC-F1 VM-B/VM-F PC-F2 VM-B/VM-F Panou de `nchidere posterior PC-F3 VM-B/VM-F PC-F4 VM-B/VM-F RE-F1 VM-B/VM-F/VN RE-F2 VM-B/VM-F/VN Element de `nc[lzire electric RE-F3 VM-B/VM-F/VN RE-F4 VM-B/VM-F/VN PA-F1 VN PA-F2 VN Plenum aspira\ie PA-F3 VN PA-F4 VN SR-F1 VM-B/VN SR-F2 VM-B/VN Registru aer proasp[t SR-F3 VM-B/VN SR-F4 VM-B/VN Servomotor registru aer proasp[t MS-F VM-B/VN AO-F1 VM-B/VM-F AO-F2 VM-B/VM-F Aripioare reglabile AO-F3 VM-B/VM-F AO-F4 VM-B/VM-F Pomp[ de condens PSC-F VM-B/VM-F/VN 25

28 5.2 PANOU DE CONTROL Dou[ versiuni de panouri sunt disponibile> pentru instalare pe echipament ;i pentru instalare la distan\a pe perete. Fiecare serie include 3 tipuri de control> comutator, termostat de baz[ ;i termostat evoluat. 5.3 FUNC II Tab.11 APLICA IA ~NCASTRAT COMAND{ LA DISTAN { FUNC II Comutator Termostat baz[ Termostat evoluat Comutator Termostat baz[ Termostat evoluat Control general al unit[\ii Comutator pornit-oprit principal Controlul temperaturii Controlul temperaturii prin termostat Varia\ia punctului de func\ionare prin butonul Economic Controlul ventila\iei Alegerea manual[ a vitezei ventilatorului Alegerea automat[ a vitezei ventilatorului Controlul modului de func\ionare VARA/IARNA Selec\ie manual[ a modului VARA/IARNA Selec\ie automat[ a modului VARA/IARNA Selec\ie la distan\[ a modului VARA/IARNA Controlul Vanelor / Elementului electric de `nc[lzire Vana pentru bateria principal[ ~nc[lzire electric[ / vana pentru bateria suplimentar[ Func\ii configurate `n faza de instalare Control termostatic asupra ventilatorului Pornit/Oprit / Continuu Corec\ie citire sond[ temperatur[ Configurare unitate-sistem cu 2 \evi Configurare unitate-sistem cu 4 \evi Configurare unitate-sistem cu 2 \evi + `nc[lzire electric[ Controlul `nc[lzirii electrice Setarea zonei neutre Integrarea cu accesoriile Termostat de minim 26

29 5.4 DESCRIEREA COMUTATORULUI (CM-F / CMR-F) Fig.15 Comutator> `ncastrat (CM-F) ;i la distan\a (CMR-F) 1 - c]nd este `n pozi\ia 0, butonul 1 indic[ comanda oprit. Muta\i c[tre simbolul soare pentru a alege func\ionare `n `nc[lzire sau c[tre simbolul zapad[ pentru a alege func\ionare `n r[cire. 2 - butonul 2 se folose;te pentru a alege viteza minim[, medie sau maxim[ a ventilatorului. 5.5 DESCRIEREA TERMOSTATULUI DE BAZ{ (TA-F / TAR-F) Fig.16 Termostat de baz[> `ncastrat (TA-F) ;i la distan\[ (TAR-F) 1 - buton pornit/oprit pentru a porni ;i opri unitatea 2 - buton mod de func\ionare> muta\i c[tre simbolul soare pentru a alege func\ionare `n `nc[lzire sau c[tre simbolul zapad[ pentru a alege func\ionare `n racire. Muta\i c[tre auto ;i termostatul va alege modul de func\ionare automat `n func\ie de temperatura ambiant[. 3 - butonul 3 este folosit pentru alegerea vitezei minime, medii sau maxime a ventilatorului 4 - folosi\i poten\iometrul 4 pentru a regla temperatura dorit[. Temperatura setat[ corespunde pentru pozi\ia 0 la 20 C `n func\ionare `n `nc[lzire ;i la 25 C `n func\ionare `n r[cire. 5 - ledul ro;u este aprins c]nd termostatul ac\ioneaz[ `n vederea regl[rii temperaturii. 5.6 DESCRIEREA TERMOSTATULUI AVANSAT (TE-F / TER-F) Fig.17 Termostat evoluat> `ncastrat (TE-F) ;i la distan\[ (TER-F) 1 - buton pornit/oprit pentru a porni ;i opri unitatea 2 - buton mod de func\ionare> muta\i c[tre simbolul soare pentru a alege func\ionare `n `nc[lzire sau c[tre simbolul zapad[ pentru a alege func\ionare `n r[cire. Muta\i c[tre auto ;i termostatul va alege modul de func\ionare automat `n func\ie de temperatura ambianta. 3 - butonul 3 este folosit pentru alegerea vitezei minime, medii sau maxime a ventilatorului. ~n func\ionare automat[, termostatul alege viteza corespunz[toare cea mai potrivit[. 4 - folosi\i poten\iometrul 4 pentru a regla temperatura dorit[. Temperatura setat[ corespunde pentru pozitia 0 la 20 C `n func\ionare `n `nc[lzire ;i la 25 C `n func\ionare `n r[cire. 5 - ledul ro;u este aprins c]nd termostatul ac\ioneaz[ `n vederea regl[rii temperaturii. 6 - butonul economie poate fi folosit pentru a schimba punctul de func\ionare `n r[cire sau `nc[lzire. C]nd butonul este apasat, ledul verde (7) se va aprinde ;i ventilatorul va trece pe func\ionare cu cea mai mic[ vitez[. Punctul de func\ionare anterior este modificat cu -3 C `n `nc[lzire ;i cu +3 C `n r[cire astfel ob\in]ndu-se, de exemplu, 17 C `n `nc[lzire ;i 28 C `n r[cire corespunzator pozi\iei 0. 27

30 5.7 DIMENSIUNI DE GABARIT ALE PANOULUI DE CONTROL Fig DATE TEHNICE SPECIFICA II ELECTRICE VERSIUNEA MONTAT{ PE PERETE VERSIUNEA ~NCASTRAT{ ~N UNITATE Tab.18 Tensiune de alimentare 230V ± 10% 230V ± 10% Frecven\[ sursei de alimentare 50Hz 50Hz Putere maxim[ absorbit[ - - Grad de protec\ie Mai mic dec]t IP40 Mai mic dec]t IP40 Temperatur[ ambian\[ de func\ionare 0 to 50 C 0 to 50 C Plaja limite de umiditate ambian\[ 10 to 90% 10 to 90% Temperatur[ de depozitare -20 to 85 C -20 to 85 C Limitele de umiditate la depozitare 10 to 90% 10 to 90% Intensitate maxim[ prin contactele releului de control al vanei ;i / sau elementului de `nc[lzire electric[ Intensitatea max. Prin contactele releului de control al ventilatorului SENZORI DE TEMPERATURA 0.5A 0.5A 1A 1A Senzor temperatur[ NTC 10k 25 C precizie> err <1 C `ntre +5 C ;i 50 C montat `n interior montaj pe aspira\ie aer - lungime = 600 mm Senzor temperatur[ NTC 10k 25 C precizie> err <1 C `ntre +5 C ;i 50 C montaj `n contact cu bateria de ap[ - lungime 1800 mm montaj `n contact cu bateria de ap[ - lungime 1800mm 28

31 5.9 MODALIT{ I DE INSTALARE C]nd panoul de control este instalat, termostatele de baz[ ;i evoluat pot fi configurate astfel> - Cum s[ configurez tipul ventiloconvectorului> Aceasta se realizeaz[ cu ajutorul `ntrerup[toarelor interioare, ce permit astfel alegerea tipului de control. TIPUL INSTALA IEI TERMOSTAT DE BAZ{ TERMOSTAT EVOLUAT Ventiloconvector cu 4 \evi Ventiloconvector cu 2 \evi f[r[ element `nc[lzire Ventiloconvector cu 2 \evi cu element `nc[lzire suplimentar Ventiloconvector cu 2 \evi cu element de `nc[lzire integrat Ac\iune asupra vanei de amestec Ac\iune asupra ventilatorului Zon[ neutr[ 1 (2 C) Zon[ neutr[ 2 (5 C) Telecomand[ pentru trecere var[ / iarn[ - Senzor de compensare a temperaturii Disponibil[ `n ambele variante (de baz[ ;i evoluat), acest[ func\ie permite ca citirile senzorului de temperatur[ s[ fie calibrate prin 4 jumperi pentru corectarea eventualelor erori. Func\ia este activ[ at]t `n `nc[lzire c]t ;i `n r[cire. - Telecomanda trecere var[ / iarn[ Disponibil[ numai pentru termostatul evoluat unde exist[ o intrare digital[ `n panoul final de conexiuni pentru controlul trecerii var[ / iarn[. Intrarea digital[ este liber[ de poten\ial ;i de aceea este controlat[ printr-un contact ce poate avea dou[ poz\ii> DESCHIS = var[, ~NCHIS = iarn[. Aten\ie> ave\i grij[ mare la cablarea telecomenzii pentru trecerea var[ / iarn[ deoarece terminalele sunt sub tensiune chiar dac[ intrarea este liber[ de pote\ial (nu are nevoie de tensiune pentru activarea func\iei). Detaliile configur[rii sunt descrise `n instruc\iunile ce vin odat[ cu unitatea MODURI DE FUNC IONARE Sunt 3 tipuri de moduri de func\ionare> - Func\ia de r[cire ;i `nc[lzire pentru termostat de baz[ ;i evoluat cu ac\iune asupra vanei/elor - Func\ia de r[cire ;i `nc[lzire pentru termostat de baz[ ;i evoluat cu ac\iune asupra ventilatorului - Func\ia de `nc[lzire cu element de `nc[lzire integrat sau suplimentar pentru termostatul evoluat. Instruc\iunile de instalare a tipurilor de control descriu cum se alege tipul de control. 29

32 TERMOSTAT CU AC IUNE PE VENTILATOR ~n acest caz, vana nu este utilizat[ (apa cald[ sau r[cit[ curge f[r[ restric\ii prin baterie) ;i reglajul temperaturii se realizeaz[ prin pornirea ;i oprirea ventilatorului. Acest reglaj se realizeaz[ at]t `n `nc[lzire c]t ;i `n r[cire. Pentru a preveni eventualele erori de citire ale sensorului de temperatur[, este activat[ func\ia de ventilare periodic[ at]t `n inc[lzire c]t ;i `n r[cire. Tendin\a temperaturii ON Ventilator OFF Func\ionare `n `nc[lzire ON Ventilator OFF Func\ionare `n r[cire Grafic ce arat[ ac\iunea termostatic[ `n `nc[lzire / r[cire asupra ventilatorului AC IUNE ASUPRA VANEI ~n acest caz, controlul ventilatorului difer[ `n func\ie de modul de func\ionare, `n `nc[lzire sau `n r[cire, a;a cum este descris mai jos> - Func\ionare `n r[cire> termostatul `nchide / deschide vana dup[ necesit[\i, `n timp ce ventilatorul func\ioneaz[ `n permanen\[ chiar atunci c]nd ac\iunea termostatului a fost `ndeplinit[< - Func\ionare `n `nc[lzire> termostatul `nchide / deschide vana dup[ necesit[\i `n timp ce ventilatorul func\ioneaz[ cenzurat de func\iile. PORNIRE CALD{ ;i VENTILARE PERIODIC{ (descrise la pagina 33). Tendin\a temperaturii Vana ON OFF ON Ventilator OFF Func\ionare `n `nc[lzire Func\ionare `n r[cire Vana ON OFF ON Ventilator OFF Graficul ac\iunilor termostatice asupra vanei `nc[lzire / r[cire 30
