1 TEHNIČNA DOKUMENTACIJA IN NAVODILA ZA VZDRŽEVANJE S CE-IZJAVO O SKLADNOSTI EN ZA BIOLOŠKO ČISTILNO NAPRAVO SBR (SEKVENČNI BIOLOŠKI REAKTOR) TIP MONOFLUIDO KAPACITETE OD 2 DO 50 PE (POPULACIJSKIH EKVIVALENTOV) CE / SIST EN DIBt-atest Z Lastnik čistilne naprave: Kapaciteta čistilne naprave: Lokacija čistilne naprave: Prosigma d.o.o. 1

2 KAZALO 1. SPLOŠNO...3 Atesti...3 Izdelava...3 Garancija...3 Delovanje...4 Poraba energije...4 Varčno obratovanje...4 Vzdrževanje in odvzemanje vzorcev...4 Navodila za montažo...5 Dolžnosti upravljavca oz. lastnika...5 Dovoljenje PREGLED SBR-ČISTILNIH NAPRAV MONOFLUIDO LASTNOSTI IZDELKA MONOFLUIDO PRIKAZI PRINCIPA DELOVANJA ENO-PREKATNA NAPRAVA S PONIKALNIM SISTEMOM DVO-PREKATNA NAPRAVA S PONIKALNIM SISTEMOM GLAVNI ČISTILNI REZERVOAR KOT DODATNA OPREMA ZA BETONSKE GREZNICE OBRATOVALNI DNEVNIK ČISTILNE NAPRAVE IZJAVA O IZPUSTU VODE GARANCIJSKI LIST...20 Prosigma d.o.o. 2

3 1. SPLOŠNO SBR-čistilna naprava MONOfluido je sestavljena iz visoko kvalitetnih rezervoarjev iz polietilena in deluje po principu čiščenja z oživljenim muljem v sekvenčnem biološkem reaktorju (SBR Sequenching Batch Reactor ). Na razpolago je v več velikostih, za kapacitete čiščenja 2 do 50 prebivalcev). Atesti Splošno dovoljenje gradbene inšpekcije Z Nemškega instituta za gradbeno tehniko (DIBt), veljavno do Praktični preizkus in porušitveni preizkus v skladu z evropskim standardom EN CE-znak: ES - izjava o skladnosti Št o skladnosti z določili Direktive o strojih 98/37/ES, 89/336/ES (elektromagnetska skladnost) in 73/23/ES (smernica nizke napetosti). Kvaliteta čiščenja MONOfluido izpolnjuje zahteve kakovosti čiščenja C, N in D (razgradna ogljika, dušika ter dodatna denitrifikacija) in je sposoben zadovoljevati naslednje standarde glede kvalitete prečiščene odpadne vode: BPK 5 : 15 mg/l iz 24 h-mešanega vzorca, homogenizirano 20 mg/l iz vzorca, homogenizirano KPK 75 mg/l iz 24 h-mešanega vzorca, homogenizirano 90 mg/l iz vzorca, homogenizirano NH 4 -N: 10 mg/l iz 24 h-mešanega vzorca, filtrirano N anorg : 25 mg/l iz 24 h-mešanega vzorca, filtrirano Izdelava MONOfluido se izdeluje bodisi kot enoprekatna naprava s pregradno steno ali kot dvoprekatna naprava. Rezervoarji se industrijsko izdelujejo iz linearnega polietilena nizke gostote (LLD-PE) z rotacijskim litjem (rotoliv). Izdeluje jih podjetje ROTA GmbH (Bolzenburg, ZR Nemčija) Garancija Tovarniška garancija za rezervoarje znaša 20 let, za električne dele kot so zračniki, črpalke in elektronsko krmiljenje pa 3 leta. Prosigma d.o.o. 3

4 Delovanje MONOfluido ima zmeraj dva deljena prekata. Prvi služi kot zalogovnik mulja in puferska posoda, v drugem se izvršuje postopek biološkega čiščenja. Plavajoči SBR-čistilni sistem FLUIDO na osnovi potopnega turbinskega prezračevalnika skrbi za potrebno oskrbo mikroorganizmov s kisikom. Ti mikroorganizmi pretvorijo nečistoči v odpadni vodi v usedljiv aktivni mulj. Nastali presežek aktivnega mulja se med potekom čiščenja prečrpava nazaj v prvi prekat. Čiščenje se izvaja v obliki šarž v 8 urnih ciklih in ga krmili nastavljiva avtomatska krmilna naprava. Krmiljenje omogoča skupaj z enostavnim prilagajanjem volumna pri plavajočem čistilnem sistemu optimiranje učinka obratovanja tudi pri spreminjajočih se hidravličnih pogojih. Poraba energije Plavajoči kompaktni SBR čistilni sistem FLUIDO je sestavljen iz dveh črpalk z električno zmogljivostjo po 200 W inturbinskim prezračevalnikom zmogljivosti 300 W, plovnim stikalom in mikroprocesorskim krmiljenjem. Zaradi kratkih obratovalnih časov črpalk se poraba energije giblje med KWh na prebivalca letno. To predstavlja stroške od 8,00 do 10,50 na PE letno (pri ceni elektrike 0,16 /KWh). Varčno obratovanje V primeru, da v obdobju 6 ur iz objekta ne pride do pritekanja odpadne vode, se čas prezračevanja samodejno skrajša. Zaradi krajšega časa delovanja črpalk mikroorganizmi tudi v času dopustov ostanejo živi. Istočasno se pri tem varčuje z energijo. Vzdrževanje in odvzem vzorcev Naprava MONOfluido deluje povsem samodejno, priporočamo pa vzdržavelni poseg serviserja dvakrat letno. V okviru vzdrževanja se določi čas odstranitve mulja iz prvega prekata. Odvoz mulja se opravi v odvisnosti od obremenjenosti in tipa naprave vsakih 6-24 mesecev. Naprava je opremljena še z vzorčevalnikom očiščene vode. Odvzem vzorca se izvede samodejno s polnitvijo steklenice za odvzem vzorca, ki se v njej zamenja vsakih 8 ur pri odtoku očiščene vode, tako da je ob vsakem času na razpolago aktualni vzorec, star največ 8 ur. Prosigma d.o.o. 4

5 Navodila za montažo Rezervoarji se v jašek vstavijo previdno in brez udarcev, dno jaška mora biti utrjeno in vodoravno. Pri vgradnji je potrebno rezervoarje napolniti do polovice z vodo, in jih zasuti z vseh strani s primernim polnilnim materialom v debelini cm, ki ga utrjujemo po slojih. Polnilni material mora biti dobro zgostljiv, propusten, (npr. prodnati pesek z večjimi zrni ali morebiti izkop s temi lastnostmi), strižno trden in brez ostrih predmetov. Uporaba betona ni potrebna.. Pomembno je, da se ves material za zasipanje dobro zapolni v rebra posode, saj to doprinese k dobri statiki. Če je potrebno, za dobro zapolnitev materiala le-tega navlažimo. Vgradnja je možna do 1,00 m nad nivojem podtalnice ali visoke vode z upoštevanjem potrebne plasti zemlje. SBR-agregat FLUIDO se priključi na krmiljenje naprave s pomočjo vtičnega kabla (15 ali po naročilu 30 m dolžine). V ta namen je potrebno predvideti zaščitno cev za kabel (NP70 - NP100). Krmilna naprava se priključi na električno omrežje preko ozemljene vtičnice, ki je zavarovana s svojim ločenim FI - varovalnim stikalom (30 ma). Dolžnosti upravljavca oz. lastnika Poleg splošnih dolžnostih glede skrbnosti, kot so preprečevanje odmetavanje neprimernih odpadkov v odpadno vodo, izpuščanje kemikalij in drugih škodljivih snovi, mora upravitelj zagotoviti, da naprava deluje ves čas brez prekinitev napajanja.. Mesečno je potrebno izvajati oglede delovanja in to zapisati v priloženem obratovalnem dnevniku, ki služi kot pisno gradivo o delovanju naprave. Časi delovanja naprave in vsa elektronska sporočila o statusu naprave pa se hranijo v spominskem modulu naprave za vse obdobje njenega delovanja. Ti podatki se shranjujejo samodejno in jih zapisuje mikroprocesor. Dovoljenje Pogoji za obratovanje čistilne naprave so predpisani z zakonskimi uredbami in lokalnimi predpisi kraja oz. občine, kjer se naprava vgrajuje. Prosigma d.o.o. 5

6 2. PREGLED SBR-ČISTILNIH NAPRAV»MONOFLUIDO«po kapaciteti čiščenja Kapaciteta REWATEC FLUIDO Typ Volumen Rezervoarji- dimenzija brez jaška (dolžina x širina x višina) Naročniška številka 2 x 1500 l 2 x (128 x 120 x 160 cm) KBKM E-15/15 2 rezervoarja E-20/20 2 x 2000 l 2 x (160 x 120 x 160 cm) KBKM rezervoar E-30/30 2 x 3000 l 2 x (208 x 120 x 160 cm) KBKM rezervoarja E-50/50 2 x 5000 l 2 x (320 x 120 x 160 cm) KBKM rezervoarja E-60/60 2 x 6000 l 2 x (246 x 208 x 230 cm) KBKB rezervoarja E-75/75 2 x 7500 l 2 x (296 x 208 x 230 cm) KBKB rezervoarja E-90/90 2 x 9000 l 2 x (344 x 206 x 230 cm) KBKB rezervoarja E-60/ /60 4 x 6000 l 4 x (246 x 208 x 230 cm) KBKB rezervoarji E-75/ /75 4 x 7500 l 4 x (296 x 208 x 230 cm) KBKB rezervoarji E-90/ /90 4 x 9000 l 4 x (344 x 206 x 230 cm) KBKB rezervoarji *Rezervoarje dvoprekatnih naprav je možno vgraditi enega ob drugem ali enega za drugim, upoštevati je potrebno le minimalno razdaljo med njimi (60 cm). Dobavljeni komleti vsebujejo: - 1 (-2) x primarni vsedalnik* - 1 (-2) x biološki del* - 2 x jašek VS20 oder VS x PE-pokrov TopCover - 1 x Čistilni modul FLUIDO (Aggregat s 15 m kabla, Krmilje F-Control basic) Prosigma d.o.o. 6

7 3. LASTNOSTI IZDELKA MONOFLUIDO Kompaktno: minimalna poraba prostora na osnovi samo dveh prekatov, brez ločenega naknadnega čiščenja Tiho delovanje: brez hrupa v hiši (v primerjavi z napravami s puhalom) Enostavno za montažo: Prilagodljivo: Varno obratovanje: Enostavno + fleksibilno vse cevi in drugi manjši deli v čistilnem rezervoarju MONOLITH so tovarniško že montirani. Med rezervoarjem (biološki del) in hišo je potrebno položiti samo podvodni zaščitni kabel za vodnik s vtikačem. Enostavni zagon naprave na osnovi smiselnih tovarniških nastavitev. učinkovit plovni sistem s tremi pomembnimi prednostmi: vedno prilagodljiv, brez zapletene montaže, enostavna prilagoditev volumna reaktorja (važno pri spremembi dejanskega števila prebivalcev) odvod čiste vode dejansko zmeraj tik izpod gladine (zagotavljanje najvišje kvalitete odtoka brez plavajočega mulja) individualno nastavljive velikosti skladišča za mulj in prekata za prezračevanje izjemno robusten in garantirano tesen rezervoar, narejen v enem, monolitnem kosu in uporaben tudi pri težjih zemljinah in visoki podtalnici do 1,00 m) tehnika, odporna na mašitve (brez trdih delov / vgradnje zračnikov v rezervoarju) zanesljiva, preizkušena krmilna naprava z integriranim elektronskim obratovalnim dnevnikom vsi kabli vseh naprav so trdno uliti v enem priključku krat preizkušena tehnična oprema (črpalke in prezračevalniki) lahek štirioglati rezervoar za enostavno vgradnjo in optimalno rokovanje integrirana steklenica za odjem vzorcev, ni potrebe po ločenem jašku za jemanje vzorcev Naknadna sprememba števila prebivalcev je možna brez težav Prosigma d.o.o. 7

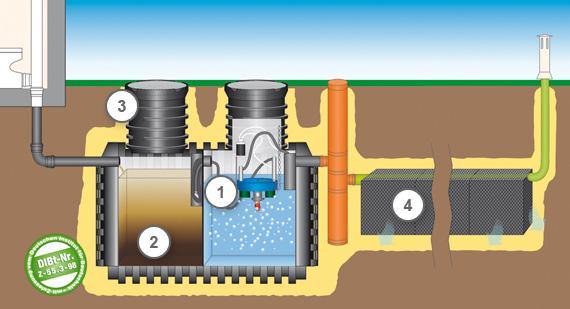

8 4.PRIKAZ PRINCIPOV DELOVANJA 4.1.ENO-PREKATNA NAPRAVA S PONIKALNIM SISTEMOM Prosigma d.o.o. 8

9 4.2.DVO-PREKATNA NAPRAVA S PONIKALNIM SISTEMOM Prosigma d.o.o. 9

10 4.3 GLAVNI ČISTILNI REZERVOAR KOT DODATNA OPREMA ZA BETONSKE GREZNICE DN100=> *ABP : aktivna polnilna črpalka (opcijsko) Enoprekatno 5 E 15 6 E 20 8 E E E 50 predčiščenje LR [mm] Volumen R [Liter] Večprekatno 6 E 15 8 E E E E 50 predčiščenje LR [mm] Volumen R [Liter] Prosigma d.o.o. 10

11 5. SPLOŠNO GRADBENO DOVOLJENJE Z (Krovni list) Original: Prosigma d.o.o. 11

12 Prevod: Nemški institut za gradbeno tehniko (Ustanova javnega prava) Berlin, Septembr 2006 Kolonnenstraße 30 Telefon Faks: Matična številka B /03-1 Splošno dovoljenje gradbene inšpekcije Št. dovoljenja: Z Prosilec: ROTA GmbH Am Gammgraben Bolzenburg REWATCH GmbH Bei der neuen Munze Hamburg Veljavno do: S tem priznavamo zgoraj navedeni predmet dovoljenja. To splošno dovoljene gradbene inšpekcije obsega 10 strani in 19 prilog. Nemški institut za gradbeno tehniko, 3 to splošno dovoljenje gradbene inšpekcije nadomešča splošno dovoljenje gradbene inšpekcije št. Z iz dne Prosigma d.o.o. 12

13 5. CE Izjava o skladnosti - EN CE - Izjava o skladnosti za Monofluido / EN Original: Prosigma d.o.o. 13

14 Prevod: CE oznaka za MONOfluido: Rota GmbH, Am Gammgraben 2; Boizenburg 07 EN »MONOfluido«Hidravlični dnevni pritok: 0,3 m 3 /d (2 PE) vse do 1,8 m 3 /d (12 PT) Material: PE LLD Vodtesnost: ustreza Stabilnost: ustreza Učinkovitost: KPK: 90,1 % BPK5: 96,1 % AFS: 91,8 % NH 4 -N*: 80,2 % Tekoča poraba (60% normal op.) 0,5 kwh/d (2PT) vse do 1,6 kwh/d (12 PT) PH-vrednost: NPD Skupni fosfor: NPD Koncentracija topl. Kisika: NPD Vsedanje mulja: NPD *Merjeno pri temperaturi odpadne vode 12 ο CE oznaka za MONOfluido SKS: Rota GmbH, Am Gammgraben 2; Boizenburg 07 EN »MONOfluido SKS«Hidravlični dnevni pritok: 0,3 m 3 /d (2 PE) vse do 1,8 m 3 /d (12 PT) Material: PE LLD Vodtesnost: ustreza Stabilnost: ustreza Učinkovitost: KPK: 90,9 % BPK5: 96,2 % AFS: 91,2 % NH 4 -N*: 90,2 % Tekoča poraba (60% normal op.) 0,5 kwh/d (2PT) vse do 2,35 kwh/d (12 PT) PH-vrednost: NPD Skupni fosfor: NPD Koncentracija topl. Kisika: NPD Vsedanje mulja: NPD *Merjeno pri temperaturi odpadne vode 12 ο NPD - ni bilo zaznati vpliva 5. 14

15 OBRATOVALNI DNEVNIK ČISTILNE NAPRAVE MONOfluido v skladu z 31.členom Uredbe o emisiji snovi in toplote pri odvajanju odpadnih vod v vode in javno kanalizacijo Obratovalni dnevnik se v elektronski obliki nahaja v krmilju čistilne nparave! Lokacija čistilne naprave: Lastnik čistilne naprave: Upravljavec čistilne naprave: DATUM OPIS OPRAVLJENIH DEL ČAS TRAJANJA DEL OSEBA/PODJETJE PODPIS 15

16 DATUM OPIS OPRAVLJENIH DEL ČAS TRAJANJA DEL OSEBA/PODJETJE PODPIS 16

17 DATUM OPIS OPRAVLJENIH DEL ČAS TRAJANJA DEL OSEBA/PODJETJE PODPIS 17

18 DATUM OPIS OPRAVLJENIH DEL ČAS TRAJANJA DEL OSEBA/PODJETJE PODPIS 18

19 6. IZJAVA O IZPUSTU VODE Na zahtevo naročnika biološke čistilne naprave tip MONOFluido izdajamo naslednjo I Z J A V O o izpustu vode iz male biološke čistilne naprave tip MONOfluido v odprte vodotoke Dobavljena biološka čistilna naprava tip MONOfluido omogoča izpust vode, ki po kvalitativnih zahtevah ustreza zakonskim predpisom (Ur.l. 35/96, Ur.l. 103/02, Ur.l. 21/03, Ur.l. 2/04, Ur.l. 98/07 in Ur.l. 123/04) za izpust vode iz komunalnih čistilnih naprav z zagotovljenimi vrednostmi iztoka KPK do 150 mg/l in BPK 5 do 30 mg/l. Izjava se nanaša na tak režim obratovanja čistilne naprave, ki je v skladu s priloženimi navodili in vtočnih vrednostih KPK do 900 mg/l in BPK 5 do 150 mg/l. PROSIGMA d.o.o. Direktor Bojan Lakič, univ.dipl.ekon. 19

20 7. GARANCIJSKI LIST Naziv proizvoda: Biološka čistilna naprava MONOfluido Kapaciteta: Leto proizvodnje: Žig in podpis prodajalca: Za pravilno delovanje vašega proizvoda, ki je bil pred prodajo temeljito pregledan, vam izdajamo garancijski list s katerim se obvezujemo, da vam bomo v garancijskem roku odpravili vse morebitne napake na njem, ki bi nastale zaradi napak v izdelavi ali materialu. Garancija traja 20 let za rezervoarje in 3 leta na krmilje in teče od dneva prodaje, kar se dokazuje z garancijskim listom in računom. Kupec se je dolžan držati navodil o uporabi in vzdrževanju, ki so priložena ob priliki nakupa. Napake zaradi nepravilne uporabe, nepravilne priključitve, oz. mehanskih poškodb se izvzamejo iz garancije. Če v garancijskem roku popravilo traja več kot 10 dni, šteto od dneva prijave napake, se garancijski rok podaljša za toliko časa, kolikor je trajalo popravilo. V primeru, da se napaka ne odpravi v 45 dneh, šteto od dneva prijave napake, ali da se napaka ne more odpraviti, se proizvod zamenja z novim. Napake, ki niso nastale zaradi slabega materiala se ne obravnavajo kot tovarniške in se njihovo popravilo zaračuna koristniku po veljavnem ceniku. 20
