sistem je združitev polietilena in polipropilena, ki je bil v že dobavljenih projektih uporabljen kot:

Transcript

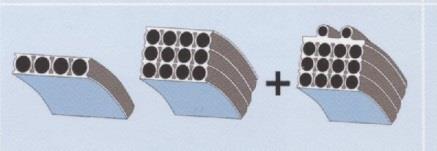

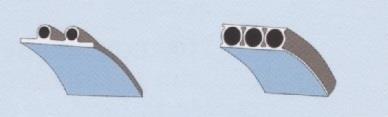

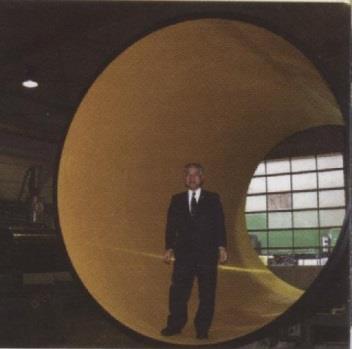

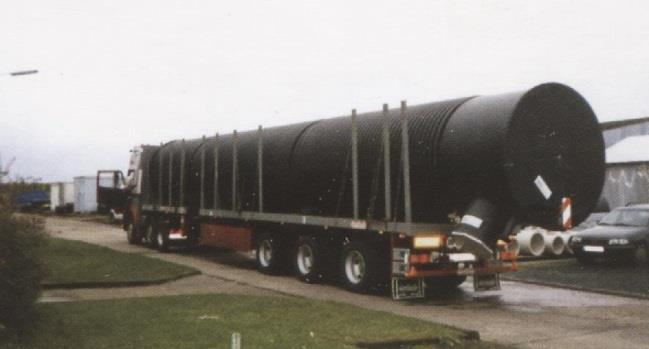

1 so namensko izdelani cevni elementi velikih dimenzij za širok namen uporabe. Zahvaljujoč posebni tehnologiji nemškega in italijanskega sodelovanja, je po»krah«postopku izdelan sistem, ki reši ogromno problemov. Znotraj je rumene, modre ali črne barve, zunanjost pa je črna, okroglo nagubana v obliki raznih profilov za različno uporabo (prosim glejte nadaljevanje). sistem je združitev polietilena in polipropilena, ki je bil v že dobavljenih projektih uporabljen kot: SGK kanalizacija podzemni kanalizacijski vodi SGK Izlivi podzemni kanalizacijski vodi SGK rezervoarji rezervoarji SGK eko rezervoarji segmenti rezervoarji - več plastni SGK jezov čistilne naprave zadrževanja prvega naliva SGK tuneli Tunelski razvodi SGK jaški Inspekcijski in jaških izjemnih dimenzij SGK ventilacija ventilacija SGK vozlišča avtomatska hidravlična vozlišča SGK drenaža drenažni zravodi SGK silosi silosi SGK projekti posebni projekti

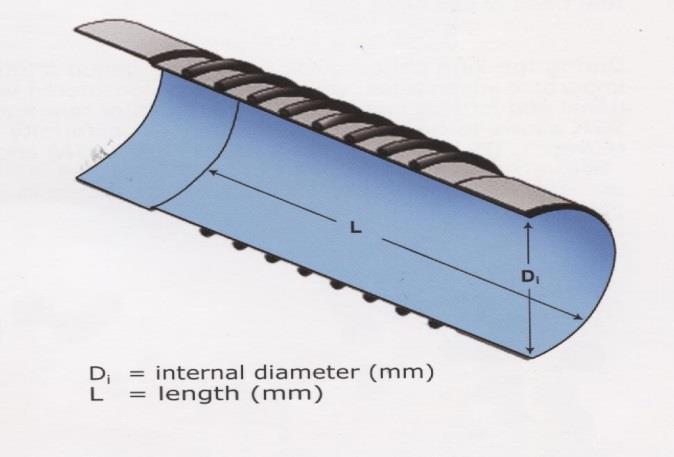

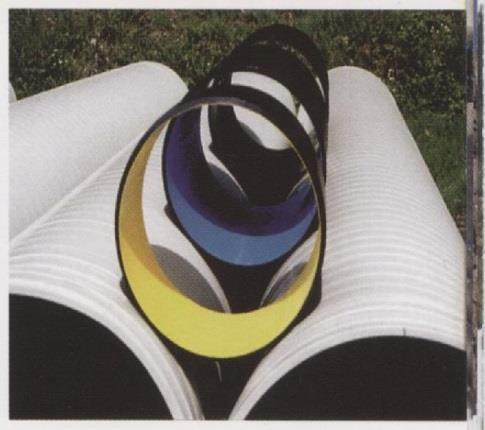

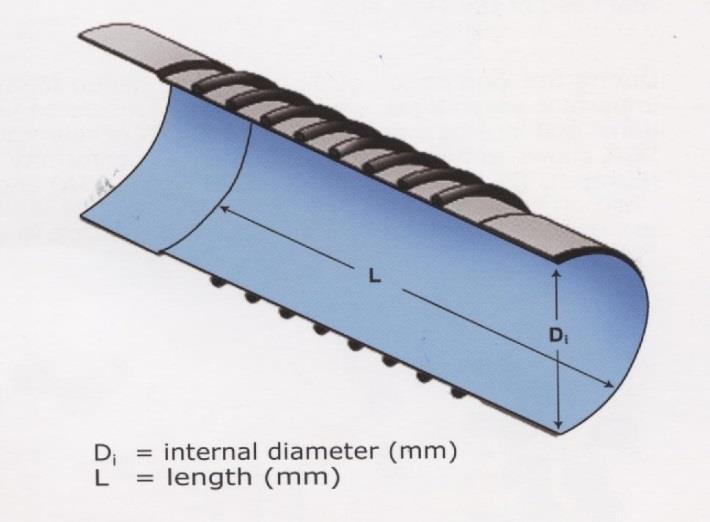

2 pri cevi se vedno meri NOTRANJI PREMER cevi. Rumena notranjost označuje PP material, svetlo modra notranjost PE 100 material. Pri večjem projektu lahko naročite barvo notranjosti zaradi specifike ali lažje kontrole s kamero. Notranji premer Možne Standard šifra SGK program dimenzije 6m mm mm možnost 12m materiala 300 6m xx 400 6m xx 500 6m xx 600 6m xx 700 6m xx 800 6m xx 900 6m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx m xx * večje dimenzije po projektu

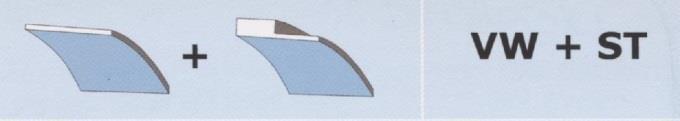

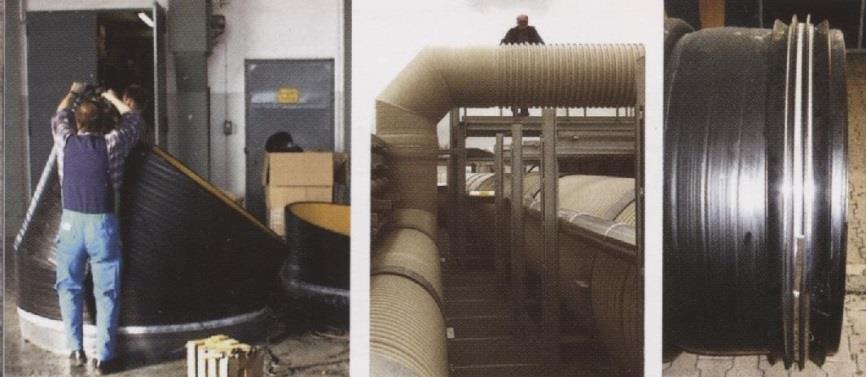

3 Osnovna tipizacija spojev sta izdelana v obliki VW in/ali SQ profila. Kadar se naročajo standardni sistemi, priporočamo VW profilne zaključke. Po naročilu se lahko izdelajo še ostali tipi zaključnih profilov (prosim glejte tabelo spodaj). Ostali tipi spajanja so v nadaljevanju tega kataloga. GLAVNI CEVNI PROFILI IN NJIHOVA TESNILA Osnova uporaba P R O F I L s tandardne cevi os novne cevi z debelino največ 280mm gladke cevi znotraj in zunaj s trukturne enote gladke cevi znotraj * tlačne cevi * rezervoarji standardni * loki, T-kosi, fitingi razni * cevi po naročilu * kanalizacija * drenažni sistemi povečana debelina cevi P R * nevihtni udari vode pri togosti nad 200 kn/m2 gladke cevi znotraj in zunaj strukturirane znotraj ena ali več plasti v stukturni obliki * ventilacija * silosi * velike dimenzije cevi * pazljivost pri posebnih zahtevah Pri izbiri profilov priporočamo, da navedete namen uporabe, celovito skico cevnega razvoda, posebnosti (kot so tlak v cevi ali pritiski zemljine na cevi, posebne padce in lege). Na osnovi zbranih podatkov Vam bodo naši strokovnjaki svetovali tip tesnila in zaključek cevi in fitingov.

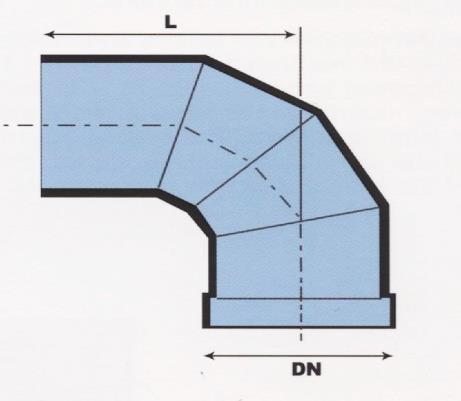

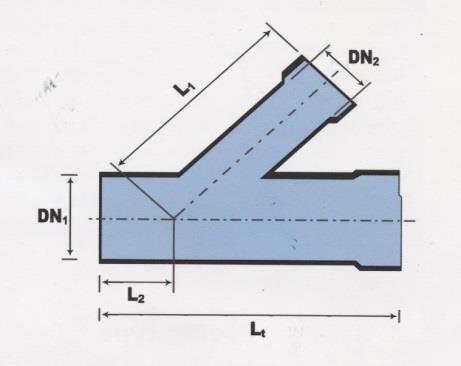

4 Standardni koti lokov so navedeni v spodnji tabeli. Priporočamo uporabo navedenih kotov. Če le-to ni mogoče, se naročijo loki kot v projektu! Enako je potrebno paziti na dolžine krakov. V spodnji tabeli navajamo zgolj primerjalne loke in dimenzije: L O K I - K O L E N A - DIN DN 2 α = 15 2 α = 30 2 α = 45 2 α = 75 2 α = 90 L = krak v mm L = krak v mm L = krak v mm L = krak v mm = krak v mm po projektu Odcepi so lahko izdelani v raznih oblikah in kotih. Kot odcepa je navadno 30, po potrebi do 90. Če je izdelan izven standarda, ga smatramo kot segmentni odcep, kjer je dobavni rok nekoliko daljši, odvisno od dimenzije, tipa in zahtevnosti projekta naročila. O D C E P I - T ali Y kosi - DIN DN 1 DN 2 L = t L1 L 2 mm mm mm mm 1000 po projektu po projektu po projektu 1500 po projektu 1600 po projektu 1700 po projektu 1800 po projektu 2100 po projektu

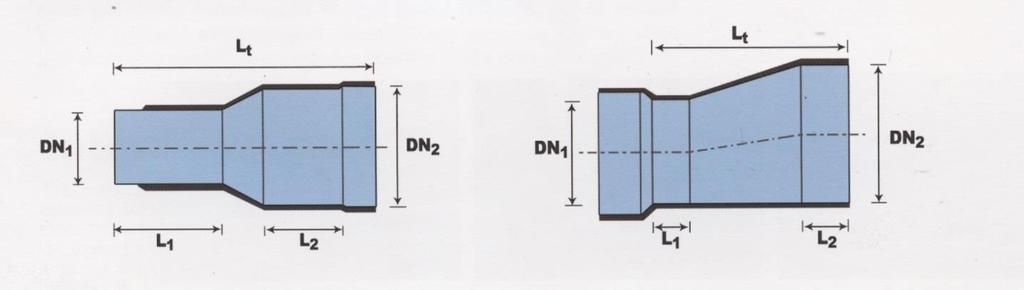

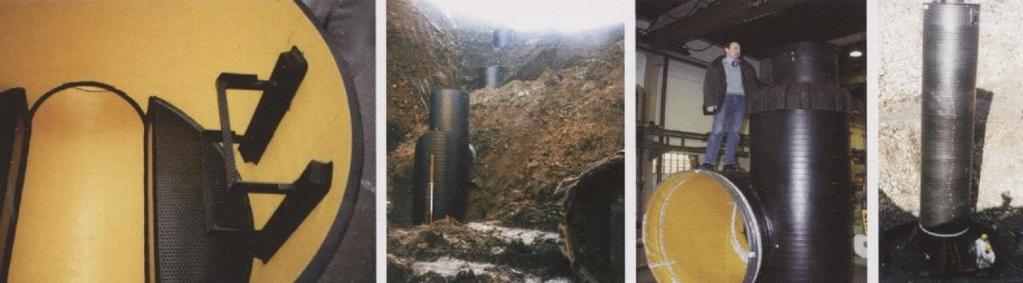

5 Reducirni elementi so lahko centrična ali ekscentrična. Vedno so ocenjena in izdelana po povpraševanju. R E D U C I R N I E L E M E N T I - DIN DN 1 DN 2 L = t L1 L 2 mm mm mm mm mm po projektu po projektu po projektu Jaški so pri takšnem cevnem sistemu ZELO pomemben faktor. S pomočjo njih lahko hitro in učinkovito preverimo fizično stanje cevovoda. Vstopna odprtina je lahko točno nad cevovodom ali razcepom, lahko je delno zamaknjena tako, da stojimo v jašku in njeni polici, istočasno pa preverjamo stanje, ne da bi stali v tekočini ali bi bili od pretoka ogroženi. Navajamo nekaj primerov v fotografiji: Lestev znotraj jaška Kaskadni jaški Stranski jašek Jašek H = 6m

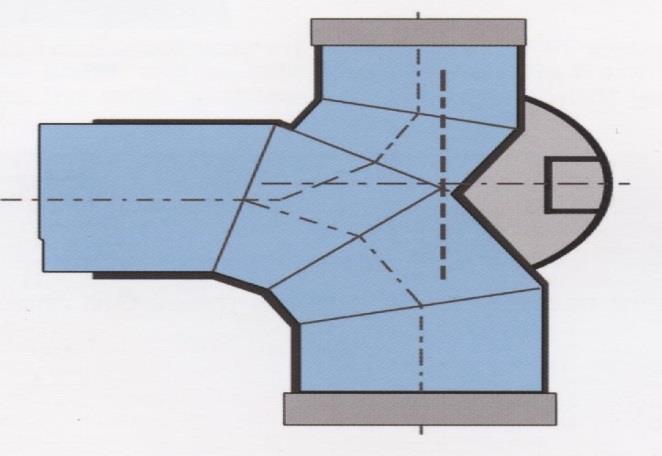

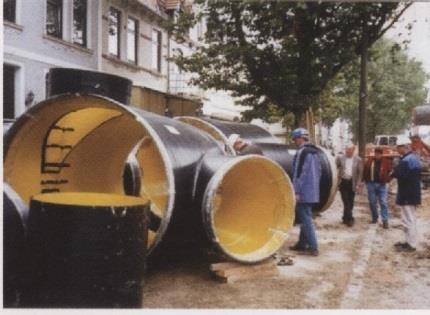

6 Y ODCEP Z VSTOPNIM JAŠKOM IN OGLEDNO NIŠO CEVOVOD Z VSTOPNIM JAŠKOM OB STRANI IN OGLEDNO NIŠO Y ODCEP Z RAVNO REDUKCIJO SGK REZERVOAR

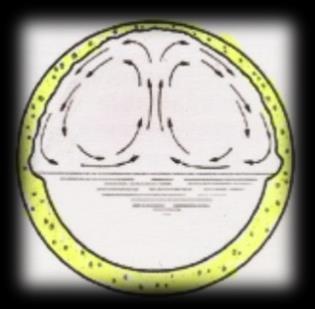

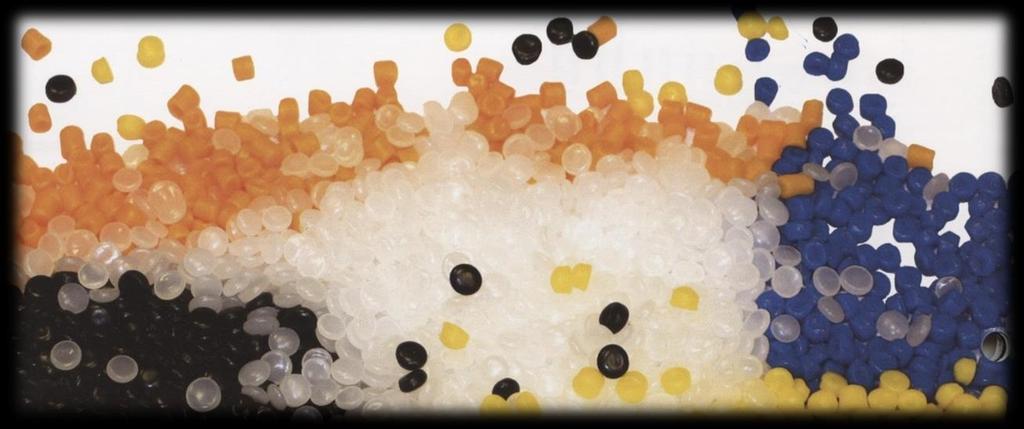

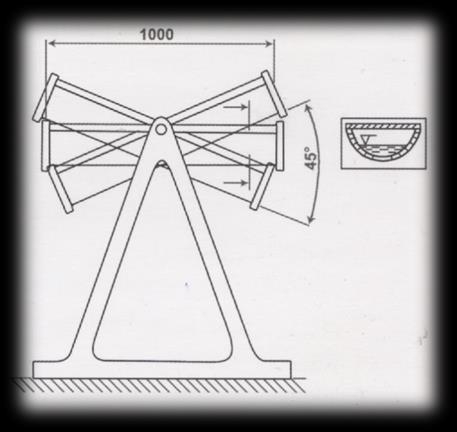

7 Polietilen in polipropilen se lahko varita. S tem dosežemo absolutno tesnost in homogen sistem, preprečimo napake na spojih. Polipropilenska notranjost nudi odlično kemično odpornost cevnega sistema tudi pri višjih temperaturah pretočnega medija. Biogenska žveplena kislina hlapi v zgornjem delu, nad tekočino in le-ta je dolgoletni uspešni erozijski dejavnik. Pri sistemu SGK je ta riziko zmanjšan na minimum glejte tabelo odpornosti na kemikalije za polipropilenski material. Mešanica propilena in polietilena je dokazano najbolj odporen abrazijski material od vseh plastičnih cevi. Reference testa odgovarjajo EN 295 3, kar potrjujejo že izdelani objekti tipa cevi SGK. Takšni cevovodi se priporočajo na krajih, kjer je velika priostnost mulja, peska ali drugih dejavnikov drgnjenja notranjega dela cevi.

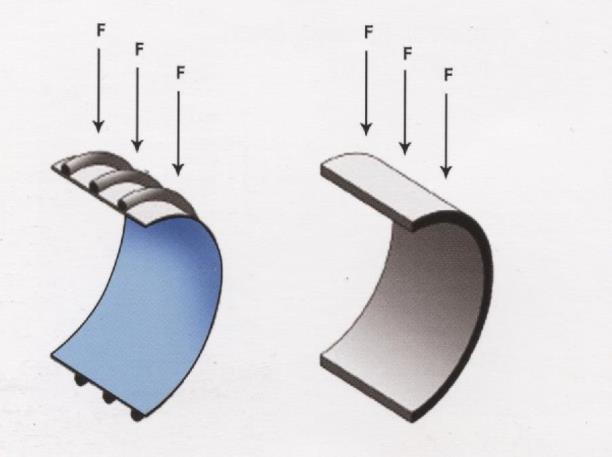

8 Odkar je človek pričel ustvarjati koncentrirana naselja v večjih vaseh, mestih, velemestih, toliko bolj se je kazala neizbežna potreba po urejenem, zaprtem sistemu odvajanja odpadnih vod, fekalij, kanalizacij, potokov Skozi desetletja so se razvili različni sistemi, kjer so tudi plastični cevovodi dobili svoje mesto in pokazali svoje dobre in slabe strani. Nedvomno je izum cev SGK najbolj moderna in varna oblika v tem času. Gladka notranjost v PP materialu in nagubana zunanjost v PE materialu z velikimi dimenzijami, raznoterimi priključki, jaški, dajejo temu sistemu cenovno prijazno in najvišjo možno zagotovilo, da cevovod napravimo tesen, ne nazadnje pa ga lahko kontroliramo s posebnimi jaški. Življenjska doba cevovoda se podaljša za več desetletij. SGK cevni sistem so razvijali več let, danes pa je to sistem, ki je že montiran na vseh celinah sveta in certificiran po DIN (Nemčija), EN Evropa, JIS K 6780 (Janponska), ASTM F894 (USA) in NBR 7373 (Brazilija). Z nagubano zunanjostjo je SGK zaščitil pritiske iz zunanje strani, hkrati pa zmanjšal količino materiala na cevi glede na bodoče pritiske. - Cevi so odporne na nizke in visoke temperature po EN PP in PE material se v celoti reciklirata po uporabi - Gladka notranjost omogoča obstojnost na mikro organizme - Gladka notranjost zmanjšuje upore pri pretoku - GSK cev je tudi zunaj odporna na UV žarke - Nemoteno vzdrževanje - Življenjska doba 100 let in več
