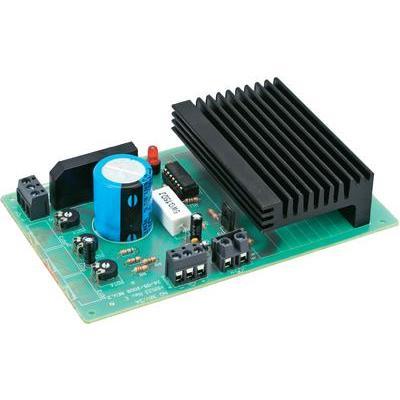

KIT SURSĂ DE ALIMENTARE UNIVERSALĂ 1-30 V/0-3 A

Transcript

1 KIT SURSĂ DE ALIMENTARE UNIVERSALĂ 1-30 V/0-3 A Cod produs: Important! Citiți neapărat! Citiți cu atenție şi în întregime acest manual de utilizare. În cazul defecțiunilor produse ca urmare a nerespectării instrucțiunilor prezentate în acest manual de utilizare se pierde dreptul la garanție. Nu ne asumăm responsabilitatea pentru daunele ce pot rezulta în aceste situații! Sumar Condiții de utilizare Domenii de aplicabilitate Instrucțiuni de utilizare Descrierea produsului Conectarea aparatului Date tehnice Instrucțiuni generale privind asamblarea unui circuit Instrucțiuni privind lipirea 1. Etapa I Schema de montaj Schema de conexiuni 2. Etapa II Listă verificare posibile erori Distorsiuni 1

2 Indicații (kit) Circuitul poate fi asamblat şi pus în funcțiune numai de către un specialist! Acest aparat a părăsit porțile fabricii în stare de funcționare; pentru a păstra această stare de fapt vă rugăm să respectați instrucțiunile de utilizare şi de siguranță prezentate în acest manual. Condiții de utilizare - Transformatorul pentru alimentarea cu tensiune a aparatului trebuie să corespundă neapărat directivelor VDE şi să poată livra şi curentul necesar (tensiunea de ieşire 25 VAC la 3 Amperi). - Aparatul poate fi operat numai la tensiunea prescrisă. - Aparatul poate fi utilizat în orice loc ales de către utilizator. - Respectați întocmai datele tehnice înscrise în acest manual. Orice depăşire a acestor valori poate determina defectarea aparatului sau a consumatorilor. - La instalarea aparatului verificați dacă secțiunea transversală a cablurilor de conexiune este suficient de mare. - Deconectați aparatul de la alimentarea cu tensiune înainte de schimbarea siguranței. Folosiți numai siguranțe cu caracteristici similare pentru curent şi declanşare (F 4 A). - Dacă aparatul este integrat într o carcasă, asigurați vă că aerul circulă liber. - Sloturile de ventilare, respectiv aerisire împiedică creşterea exagerată a temperaturii de operare şi de aceea nu au voie să fie acoperite sau blocate. Țineți aparatul departe de materiale uşoare, precum hârtia sau materiale inflamabile. - Nu depăşiți temperatura de funcționare (temperatura camerei), care se înscrie între valorile 0 º 40 ºC. - Aparatul este conceput pentru a fi folosit în spații uscate şi curate. - Dacă se formează condens lăsați aparatul la temperatura camerei max. 2 ore înainte de a l pune în funcțiune. - Nu folosiți aparatul în aer liber, respectiv în spații umede. - Țineți aparatul departe de vaze de flori, vane, chiuvete sau lichide. - Protejați aparatul de umiditate, apă sau căldură excesivă! - Aparatul nu are voie să fie folosit în prezența substanțelor inflamabile. - Țineți aparatul departe de mâinile copiilor! - Aparatul nu are voie să fie pus în funcțiune numai de către un adult sau un specialist! - Dacă produsul este folosit în medii profesionale trebuie respectate normele legale privind protecția la locul de muncă în cazul folosirii aparatelor electrice. - În şcoli, ateliere, şcoli de ucenici funcționarea aparatului se face numai sub supravegherea personalului specializat. - Nu folosiți aparatul în spații în care există sau în care pot apărea gaze sau aburi inflamabili, respectiv praf. - Dacă aparatul trebuie reparat folosiți numai piese de schimb originale. Utilizarea altor piese de schimb poate conduce la serioase daune materiale şi umane! - Reparațiile nu pot fi realizate decât de către tehnicieni specializați. - După utilizare deconectați întotdeauna aparatul de la curent! - Dacă în interiorul aparatului a pătruns orice fel de lichid, acesta se poate defecta. În acest caz cereți ca aparatul să fie examinat de către un specialist. 2

3 Domenii de aplicabilitate Utilizarea standard a acestui aparat presupune livrarea tensiunii de ieşire stabilizată. Tensiunea de ieşire şi intensitatea curentului pot fi setate, fără trepte intermediare, de la V şi A. Nu este permis nici un alt domeniu de aplicabilitate! Instrucțiuni de siguranță - Înainte de a deschide carcasa unui aparat scoateți ştecherul din priză sau asigurați vă că aparatul nu este sub tensiune. - Aparatul nu poate fi utilizat numai dacă părțile sale componente sunt integrate într o carcasă. În timpul integrării într o carcasă aparatul nu are voie să fie sub tensiune. - Nu folosiți unelte pentru acest aparat numai dacă produsul este separat de la alimentare, iar părțile componente au fost descărcate de sarcinile electrice. - Cablurile conducătoare de curent trebuie verificate permanent pentru a descoperi eventualele probleme cu izolarea acestora. Dacă observați vreo defecțiune a cablului, deconectați imediat aparatul de la curent până ce schimbați cablul în cauză. - La folosirea aparatului trebuie să respectați strict caracteristicile prescrise în manual pentru mărimile electrice. - Dacă din manual nu reies clar caracteristicile electrice valabile pentru aparat, felul în care trebuie realizat un circuit exterior sau care sunt aparatele ce pot fi conectate, plus valorile de conexiune pentru aceste componente, trebuie să vă adresați unui specialist. - Înainte de a pune în funcțiune orice aparat este bine să verificați în prealabil dacă acesta este potrivit scopului pentru care a fost construit! Dacă există nelămuriri cereți ajutor de la specialişti. Vă rugăm să țineți cont că erorile în funcționare şi operare nu se află sub controlul nostru. De aceea nu putem fi făcuți responsabili pentru daunele rezultate în aceste condiții. Descrierea aparatului Acest produs este compatibil cu numeroase aplicații profesionale şi hobby. Astfel, aparatul poate fi folosit pentru a face să funcționeze kituri, grupuri sau aparate ce au nevoie de o alimentare cu energie bine stabilizată. Dacă produsul este integrat într o carcasă corespunzătoare se poate construi o sursă de alimentare de laborator. Aparatul livrează o tensiune de ieşire setabilă între 1, V şi este echipat cu o limitare a curentului reglabilă de la 0 la 3 Amperi. Modulul este rezistent la supra sarcină şi la scurt circuit. Acest produs corespunde normelor EG 89/336/EWG/Compatibilitate electromagnetică. Orice modificare a produsului, respectiv utilizarea altor părți componente decât cele prescrise duce la pierderea garanției. Conectarea aparatului Conectarea tensiunii alternative de intrare (transformator) Conectați tensiunea alternativă de intrare de max. 30 V la borna de conexiune simbolizată prin. Cu 25 V AC se obține o tensiune de ieşire de 30 V DC. Puteți folosi însă şi un transformator cu tensiune de ieşire mai mică, dar în acest caz nu se mai poate obține tensiunea de ieşire maxim posibilă. Formula empirică utilizată: U off = (U on x 1,4) 4 V 3

4 Conectarea unui ampermetru Dacă legați la aparat un ampermetru, atunci va trebui să folosiți bornele de conexiune care poartă simbolul ampermetru. Respectați polaritatea corectă a ampermetrului; indicațiile privind polaritatea sunt imprimate pe circuit board. Dacă nu legați un ampermetru la aparat, atunci cele două borne de conexiune trebuie să fie deviate (conectați un jumper). Măsurarea tensiunii de ieşire (mufe de conexiune) Tensiunea de ieşire stabilizată este măsurată la bornele de conexiune simbolizate prin. Respectați polaritatea corectă la conectarea unui consumator! Dacă inversați polaritatea puteți distruge consumatorul legat. Conectarea unui voltmetru Dacă vreți să conectați un voltmetru legați l tot la bornele de conexiune simbolizate prin Asamblarea carcasei În cazul în care sursa de alimentare va fi integrată într o carcasă pentru ca tensiunea şi curentul să poată fi setate din exterior trebuie să schimbați potențiometrele trim POT1, POT2 şi POT3 ce se găsesc pe circuit board cu potențiometre rotative externe la aceeaşi valoare de rezistență (2 x 500 Ohmi şi 10 kohmi). În acest sens, potențiometrele externe sunt montate pe punctele de lipire prevăzute pe circuit board înconjurate de un mic pătrat pe schema de montaj. Potențiometrele trim se dezlipesc. Instrucțiuni privind funcționarea Aparatul poate suporta un curent maxim de ieşire de 3 Amperi. În timpul operării sau în cazul unui scurt circuit aveți grijă ca pierderea de putere să nu depăşească valoarea de 20 W (pericol de supraîncălzire), motiv pentru care trebuie să evitați scurt circuitele de durată mai lungă! În cazul în care transformați aparatul pentru a fi rezistent la scurt circuitele de lungă durată trebuie să schimbați corpul de răcire folosit actual cu un altul, cu o capacitate de disipare a căldurii de cca. 0,6 C/W. 4

5 Curentul maxim în funcție de tensiunea de ieşire setată. Datele sunt obținute pentru o tensiune alternativă de intrare de 25 V şi o pierdere de putere de max. 20 W. Date tehnice Tensiune de intrare Tensiune de ieşire Curent ieşire Protecție scurtcircuit Ondulație reziduală Constantă tensiune Pierdere de putere Dimensiuni max. 30 V ~ (AC) setabilă de la Volt DC setabil de la Ampere temporar (cca. 2 min.) < 2 mv la % sarcină < 50 mv max. permis 20 Watt 152 x 94 mm (circuit board) Atenție! Înainte de a începe operațiile de montare sau de a opera aparatul citiți în întregime instrucțiunile de montare şi de siguranță. În acest fel veți şti ce trebuie să faceți şi la ce anume să fiți atenți pentru a evita eventualele erori, care uneori nu pot fi înlăturate decât foarte greu! Realizați curat şi cu scrupulozitate operațiile de lipire şi de cablare; nu folosiți cositor sau pastă de lipit acide. Asigurați vă că nici unul dintre punctele de lipire nu este rece. Căci dacă lipirea este imprecisă sau nu este curată, ori componentele nu sunt integrate în locul lor atunci va trebui să consumați o bună bucată de timp căutând posibilele erori; uneori se poate întâmpla ca anumite componente să se distrugă, ceea ce atrage după sine o reacție în lanț şi duce în final la distrugerea completă a montajului. Componentele lipite cu cositor sau pastă de lipit acide nu vor fi reparate în cadrul garanției! În realizarea circuitelor electronice este nevoie de cunoştințe de bază privind manevrarea componentelor, lipirea şi manevrarea componentelor electrice, respectiv electronice. Indicații generale privind realizarea unui circuit Posibilitatea ca după încheierea operațiilor de asamblare ceva să nu funcționeze este diminuată dacă montarea se face cu atenție şi răbdare. Verificați fiecare pas în parte, fiecare poziție de lipire de două ori, înainte de a merge mai departe! Respectați planul de montaj. Nu săriți peste nici un pas şi nu modificați nimic din acest plan. Fiecare pas al montării trebuie verificat de două ori: o dată montajul şi a doua oară funcționarea. Asigurați vă că aveți suficient timp la dispoziție; nu faceți lucrurile în grabă, căci dacă va fi nevoie să identificați o posibilă eroare timpul consumat va fi triplu față de cel dedicat montării. O cauză deseori întâlnită pentru problemele în funcționare este eroarea de montaj, de ex. plasarea incorectă a părților componente. Respectați cercurile colorate de pe rezistențe, căci unele dintre ele pot fi uşor confundate. Respectați şi valorile condensatorilor, de ex. n 10 = 100 pf (nu 10 nf). În acest caz vă ajută verificarea de două sau chiar de trei ori. Aveți grijă ca toate picioruşele circuitelor integrate să intre 5

6 perfect la locul lor. Circuitul integrat trebuie să sară în locaşul său aproape de la sine printr o simplă apăsare. Dacă acest lucru nu se întâmplă mai mult ca sigur că un picioruş este curbat. Dacă nu există nici o problemă cu circuitele integrate, atunci o altă cauză posibilă ar putea fi o poziție de lipire rece. Acest lucru se întâmplă dacă poziția de lipire nu a fost suficient încălzită, iar cositorul nu face contact cu firele, sau dacă în timpul răcirii legătura s a mişcat exact în momentul solidificării. Aceste erori pot fi recunoscute după aspectul mat al suprafeței de lipire. Singura soluție este o altă operație de lipire la locul cu problemă. 90% din problemele de montaj apar din cauza erorilor de lipire. De aceea, folosiți pentru lipire numai cositor electronic cu denumirea SN 60 Pb (60% cositor, 40% plumb). Acesta conține colofoniu care serveşte pentru protejarea locului de lipit contra oxidării. Nu folosiți alte materiale de acest gen precum pasta de lipit, căci sunt acide. Acestea pot distruge placa şi componentele electronice; în plus conduc curentul şi de aceea produc scurgeri de curent şi scurt circuite. Dacă nici una din cauzele de mai sus nu poate fi incriminată, dar montajul nu este funcțional, atunci probabil că o parte componentă este defectă. Dacă nu aveți experiență în electronică cereți sfatul unui prieten mai experimentat şi care posedă eventual aparate de măsură. Dacă nici această ultimă soluție nu dă rezultate duceți produsul într un atelier de specialitate pentru verificare. Notă Acest aparat a fost construit şi testat de mai multe ori ca şi prototip, înainte de a trece în producția de serie, care nu începe decât după ce sunt atinse standardele de calitate în ceea ce priveşte funcționarea şi siguranța în operare. Pentru a atinge un anumit grad de siguranță în montarea sistemului, operațiile de montare au fost împărțite în două etape: 1. Etapa I: montarea componentelor pe circuit board 2. Etapa II: testul de funcționare/conexiunea/punerea în funcțiune În lipirea componentelor aveți grijă ca acestea să fie lipite fără spații pe circuit board. Toate firele de conexiune în exces sunt tăiate direct deasupra poziției de lipire. Deoarece în acest caz este vorba despre puncte de lipire foarte apropiate unul de altul, recomandăm folosirea unui pistol de lipire cu un vârf mic. Instrucțiuni privind lipirea Dacă nu aveți experiență în operațiile de lipire citiți prima dacă aceste instrucțiuni, înainte de a începe lipirea. 1. Nu folosiți niciodată pentru lipire în cazul circuitelor electronice apă sau pastă de lipit, căci acestea includ acizi ce distrug părțile componente şi conexiunile. 2. Nu folosiți drept material de lipire decât cositor electronic SN 60 Pb, cu ajutorul colofonului, care serveşte drept material de protecție. 3. Folosiți un pistol de lipire mic cu putere de încălzire de max. 30 W. Vârful pistolului ar trebui să fie fără cruste, în aşa fel încât căldura să poată fi repartizată uniform spre locul de lipire. 6

7 4. Lipirea trebuie să fie rapidă, căci perioadele mai lungi de lipire distrug componentele. 5. Pentru lipire țineți vârful pistolului pe locul de lipire, care va atinge în plus şi firul şi linia circuitului. Totodată este aplicată o cantitate mică de cositor, care este de asemenea încălzită. După ce cositorul începe să curgă mutați l pe punctul de lipit. Apoi aşteptați un pic până ce cositorul rămas este bine repartizat şi îndepărtați vârful pistolului de la punctul de lipire. 6. Aveți grijă ca timp de 5 sec. după îndepărtarea pistolului componenta lipită să nu se mişte. Ceea ce se trebuie să se vadă este un punct argintiu, strălucitor şi curat. 7. O premisă de bază pentru o lipire corectă este ca vârful pistolului să fie curat şi să nu prezinte urme de oxidare. De aceea, după fiecare lipire, îndepărtați cositorul în exces sau murdăria de pe vârf cu ajutorul unui burete umed. 8. După lipire tăiați firele direct deasupra punctului de lipire cu ajutorul unui mic cleşte. 9. La lipirea semiconductorilor, led urilor şi circuitelor integrate trebuie să respectați întocmai perioada de lipire de cca. 5 sec.; nu depăşiți această perioadă căci altfel distrugeți componenta. De asemenea, pentru aceste componente respectați polaritatea corectă. 10. După montare verificați cu atenție fiecare circuit, fiecare componentă, conexiunile sau firele care nu au voie să fie acoperite cu cositor. 11. Nu putem fi făcuți răspunzători pentru punctele de lipire greşit alese, conexiunile eronate sau erorile din montare. 1. Etapa I: montarea componentelor pe circuit board 1.1 Rezistențele Îndoiți firele de conexiune ale rezistențelor în unghi drept. Introduceți rezistențele în orificiile prevăzute, conform schemei de montaj. Pentru a împiedica alunecarea componentelor de pe circuit board pliați firele de conexiune ale rezistențelor cu cca. 45 şi lipiți le cu grijă pe pistele conductoare din partea posterioară a circuit board ului. În final, tăiați firele. Nu uitați că acest circuit este echipat cu două tipuri de rezistențe. Rezistențele folosite în mod general sunt cele cu strat de carbon. Acestea au o toleranță de 5% şi sunt simbolizate printr un cerc toleranță de culoare aurie. Rezistențele cu strat de carbon posedă în mod normal 4 cercuri colorate. Pentru a decodifica aceste culori țineți rezistența în aşa fel încât cercul toleranță auriu să se afle pe partea dreaptă a rezistenței. Cercurile colorate sunt citite apoi de la stânga la dreapta! Rezistențele sarcină mare sunt rezistențe bobinate, înconjurate de un corp din ceramică. Valoarea de rezistență este de obicei imprimată sub formă de cifre pentru a putea fi citită în mod direct. R1 = 220 R R2 = 68 R R3 = 0 R 47 R4 = 0 R 47 R5 = 220 R R6 = 680 R R7 = 0 R 15 R8 = 120 R R9 = 4 k 7 R10 = 10 k Roşu, roşu, maro Albastru, gri, negru Rezistență sarcină mare 5 W Rezistență sarcină mare 5 W Roşu, roşu, maro Albastru, gri, maro Rezistență sarcină mare 5 W Maro, roşu, maro Galben, violet, roşu Maro, negru, portocaliu 7

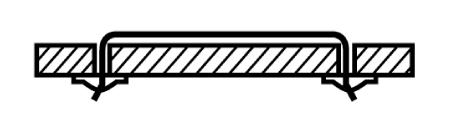

8 R11 = 1 k 5 R12 = 270 R R13 = 8 k 2 Maro, verde, roşu Roşu, violet, maro Gri, roşu, roşu Atenție! Rezistențele R4, R4 şi R7 sunt rezistențe sarcină mare. Acestea sunt mult mai voluminoase decât restul rezistențelor 1/4 W. 1.2 Punțile cu fir Lipiți punțile cu fir. Folosiți ca şi punte cu fir capătul tăiat al unei rezistențe. Pe schema de montaj puntea este simbolizată prin Br şi o linie îngroşată între două orificii. 1 x punte cu fir 1.3 Diodele Îndoiți firele de conexiune ale diodelor în unghi drept şi introduceți diodele în orificiile corespunzătoare, conform schemei de montaj. Aveți grijă ca diodele să respecte polaritatea corectă! Verificați poziția liniei catodului! Pentru ca diodele să nu cadă de pe circuit board la rotirea acestuia, pliați firele de conexiune la cca. 45 şi lipiți le pe pistele conductoare, folosind un timp de lipire de 5 sec. Apoi tăiați firele rămase. D1 = 1 N 5401 Diodă universală siliciu 1.4 Condensatorii Introduceți condensatorii în orificiile corespunzătoare, îndoiți firele şi lipiți le corect pe pistele conducătoare. Respectați polaritatea corectă în cazul condensatorilor electrolitici. Atenție! În funcție de producător condensatorii electrolitici poartă diferite simboluri pentru polaritate. Unii producători folosesc simbolul +, iar alții semnul. Ceea ce trebuie respectat este indicația de polaritate ce apare pe condensatori. C1 = 4700 μf 50 Volt C2 = 470 pf = 471 C3 = 2,2 μf 50 Volt C4 = 470 pf = 471 Condensator electrolitic Condensator ceramică Condensator electrolitic Condensator ceramică 8

9 C5 = 4,7 μf 35 Volt C6 = 0,1 μf = 100 nf = pf = 104 C7 = 470 pf = 471 Condensator electrolitic Condensator ceramică Condensator ceramică 1.5 Cadrul circuitului integrat (CI) Introduceți cadrul circuitului integrat în poziția corespunzătoare de pe circuit board. Atenție! Respectați crestătura sau orice alt marcaj din partea superioară a cadrului. Aceasta este marcarea (conexiunea 1) pentru circuitul integrat, care va trebui mai târziu montat. Cadrul trebuie aşezat în aşa fel încât marcajul său să corespundă cu cel imprimat pe circuit board. Pentru a împiedica căderea cadrului de pe circuit board în timpul operațiilor de lipire se folosesc doi pini terminali în poziție oblică curbați în cadru, iar apoi sunt lipite toate picioruşele de conexiune. 1 x cadru 14 poli 1.6 Diodele luminoase (LED) Lipiți led urile 3 mm pe circuit la polaritatea corectă. Picioruşul de conexiune mai scurt reprezintă catodul. Dacă priviți dioda în lumină catodul va fi recunoscut datorită electrodului mai mare din interiorul led ului. Pe placă poziția catodului este reprezentată printr o linie groasă în profilul carcasei diodei luminoase. Pentru montaj picioruşele de conexiune ale led ului sunt introduse prima dată prin tubulețele de distanță, iar apoi prin orificiile de pe circuit board. Lipiți prima dată numai un picioruş de conexiune al diodei, pentru ca să puteți apoi orienta dioda în poziția corectă. Abia după aceea puteți lipi cel de al doilea picioruş de conexiune. Dioda folosită în acest caz este un LOW CURRENT LED, adică un LED care atinge luminozitatea maximă la un consum de curent de 2 ma (verde 4 ma). LED 1 = roşu Ø 5 mm Low Current 9

10 Dacă nu există un simbol clar pe LED sau dacă aveți dubii legate de polaritate (din cauza diferitelor simboluri folosite de producători) experimentați după cum urmează: Conectați led ul la o tensiune de operare de cca. 5 V (4,5 V sau baterie 9 V) printr o rezistență de cca. 270 R (pentru LED curent low 4 k 7). Dacă led ul se aprinde atunci catodul led ului este legat în mod corect la minus. Dacă led ul nu se aprinde atunci el este legat în direcția inversă (catodul la plus) şi trebuie schimbată polaritatea. 1.7 Redresor în punte Aşezați redresorul în punte pe circuit board şi lipiți picioruşele sale de conexiune cu pistele conductoare. Asigurați vă că polaritatea inscripționată pe redresor corespunde cu cea imprimată pe circuit board. Acest element nu poate fi, în mod normal, montat incorect deoarece distanța picioruşelor sale este diferită şi de aceea redresorul nu poate fi montat decât într o singură poziție. Din cauza grosimii firelor de conexiune şi a dimensiunii pistelor conductoare este nevoie ca în timpul lipirii să țineți vârful pistolului de lipire o perioadă mai îndelungată pe punctul de lipire până ce cositorul curge şi astfel se stabileşte un bun contact electric. BR1 = B 40 C 5000/ Potențiometrele trim Lipiți trei potențiometre trim pe circuit. POT4 = 10 kω (tensiune) POT5 = 500 Ω (tensiune ajustare) POT6 = 500 Ω (curent) Potențiometrele POT1, POT2 şi POT3 nu sunt incluse în pachetul livrat. 10

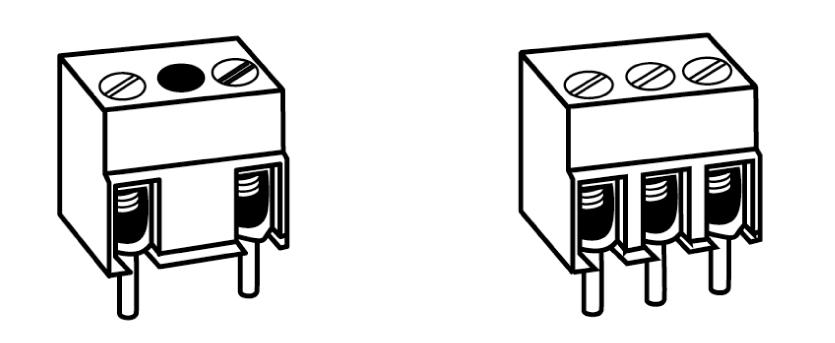

11 1.9 Micro siguranțe În această etapă micro siguranța (F 4 A) este presată în cele două cleme ale siguranței. Apoi ambele sunt introduse împreună în orificiile corespunzătoare, iar conexiunile suportului siguranței sunt lipite pe pistele conductoare. F1 = F 4 A 1.10 Bornele de conexiune Acum introduceți bornele în pozițiile corespunzătoare de pe placa de montaj şi lipiți corect pinii terminali pe pistele conductoare. Din cauza suprafeței mari a pistelor conducătoare şi a bornelor de conexiuni punctul de lipire trebuie să fie încălzit o perioadă mai lungă de timp până ce cositorul curge şi se formează un punct de lipire corect. ST1 = Bornă de conexiune 2 poli, RM 7,5 ST2 = Bornă de conexiune 2 poli, RM 10 ST3 = Bornă de conexiune 2 poli, RM Tranzistor de putere În această etapă de lucru aşezați tranzistorul T3 conform schemei de montaj şi lipiți l pe circuitboard. Respectați poziția corectă; orientați vă după partea posterioară metalică a tranzistorului. Poziționați picioruşele de conexiune ale tranzistorului T3 în direcția părții posterioare metalice. După ce tranzistorul a fost aşezat pe placă, această parte metalică trebuie să stea direct pe circuitboard, iar inscripționarea de pe tranzistor este perfect lizibilă! Perioada de lipire trebuie să fie scurtă, căci prin supra încălzire distrugeți tranzistorul. Montați tranzistoarele T1 şi T2 pe corpul de răcire inclus în pachetul livrat folosiți în acest sens un şurub M3 x 6. Respectați indicațiile de pe schema de montaj pentru a păstra distanța corespunzătoare între cei doi tranzistori. Introduceți acum acest modul (corp de răcire, T1 şi T2) pe circuit board şi înşurubați corpul de răcire. Folosiți şuruburi M3 x 6. Lipiți picioruşele de conexiune ale tranzistoarelor pe circuit board. T1 = BD 249 T2 = BD 249 T3 = BD 136 Tranzistor de putere NPN Tranzistor de putere NPN Tranzistor de putere PNP 11

12 1.12 Circuit integrat (IC) În final, introduceți circuitul integrat la polaritatea corectă în cadrul corespunzător. Atenție! Circuitele integrate sunt foarte sensibile la polaritatea greşită! De aceea respectați simbolurile corespunzătoare ale circuitului integrat (punct sau crestătură). Circuitele integrate nu au voie să fie schimbate sau montate în cadru în prezența tensiunii de operare! IC1 = LM 723 sau UA 723 Reglator de tensiune V (crestătura sau punctul trebuie să indice spre C2) 12

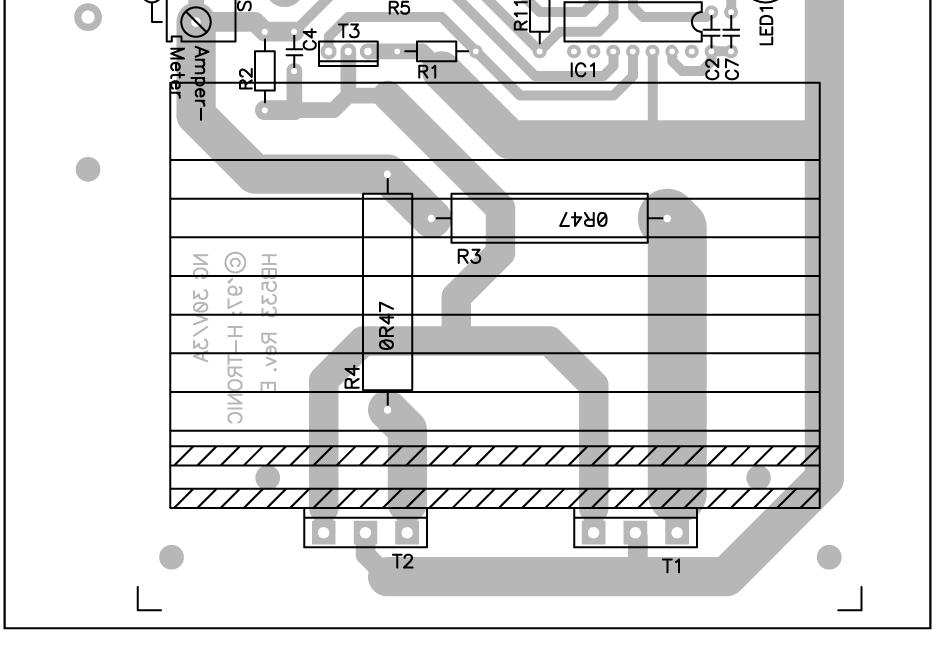

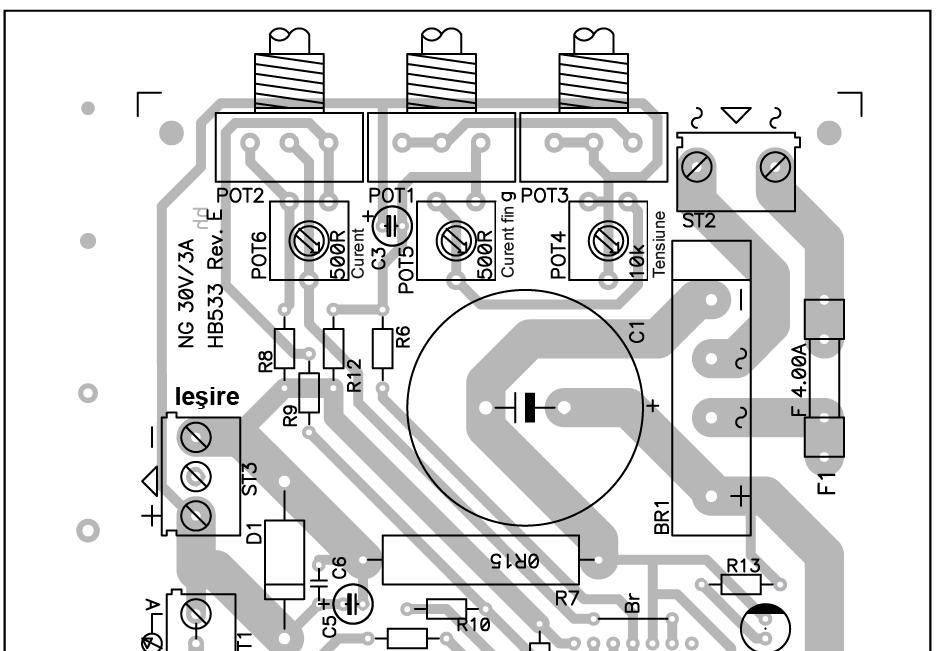

13 Schemă de montaj 13

14 Schemă de conexiuni 14

15 2. Etapa II: Verificare/Conexiune/Punere în funcțiune 2.1 Examinarea părților componente de către persoana care a realizat montajul! După încheierea montării verificați integralitatea materialelor folosite, ca şi corectitudinea asamblării. Examinare vizuală În timpul examinării vizuale aparatul nu are voie să fie conectat la alimentare. Controlați încă o dată poziția şi polaritatea corectă a tuturor componentelor. Verificați să nu existe resturi de cositor pe pistele conductoare, căci acestea pot conduce la scurt circuite şi distrugerea componentelor. Apoi controlați dacă capetele firelor tăiate se află pe sau sub circuit board, căci acestea pot la rândul lor determina scurt circuite. Conexiunea/punerea în funcțiune 2.2 După ce circuit board ul a fost echipat şi examinat poate fi realizat primul test de funcționare. Transformatorul pentru alimentarea cu tensiune a aparatului trebuie să respecte directivele VDE şi să poată livra curentul necesar (tensiune de ieşire 25 V AC la 3 Amperi). 2.3 La prima punere în funcțiune (testul de funcționare) folosiți o alimentare separată, care îndeplineşte directivele VDE. Aplicați la borna de intrare ST2 o tensiune continuă de cca. 30 V. Pentru tensiunea de intrare nu trebuie să respectați o anumită polaritate. 2.4 Conectați un ampermetru cu un domeniu de măsurare de max. 3 Amperi la borna ST1 cu simbolul ampermetru. 2.5 Conectați la borna de ieşire ST3 un voltmetru cu un domeniu maxim de măsurare de cel puțin 30 V. 2.6 Conectați alimentarea separată. Cu potențiometrul POT4 puteți seta tensiunea la borna de ieşire ST3 în domeniul de la 1 30 V. Cu potențiometrul POT5 puteți regla tensiunea de ieşire. Dacă un consumator este legat la borna de ieşire ST3 puteți seta curentul de ieşire în domeniul 0 3 A cu potențiometrul POT Dacă până acum totul este în regulă puteți sări peste lista de verificare în caz de erori. 2.8 Dacă tensiunea de ieşire nu poate fi setată sau dacă există o altă defecțiune în funcționare deconectați imediat tensiunea de operare şi verificați întreg circuit board ul urmând punctele de verificare de mai jos. Listă de verificare în caz de erori - Respectați fiecare pas al verificării! - Tensiunea de operare este conectată la bornele potrivite? - Siguranța F1 este în stare de funcționare? Verificați siguranța printr un test de continuitate. - Tensiunea de operare pentru aparatul conectat se află în domeniul V? - Deconectați din nou tensiunea de operare. - Rezistențele sunt bine lipite la locul lor? 15

16 - Diodele sunt lipite corespunzător, cu respectarea polarității corecte? Inelul catod de pe diodă corespunde cu cel imprimat pe circuit board? Inelul catod al D1 trebuie să indice spre C4. - LED urile sunt lipite corespunzător, cu respectarea polarității corecte? Dacă priviți led ul în lumină veți recunoaşte catodul după electrodul mai mare din interiorul acestuia. Pe schema de montaj poziția catodului este indicată printr o linie în profilul carcasei diodei luminoase. - Catodul LED ului LED1 trebuie să indice în direcția R13. - Potențiometrele trim sunt lipite la valorile corecte pentru rezistență? - Tranzistorul T3 este lipit corect de jur împrejur? Partea posterioară metalică a lui T3 trebuie să stea pe circuit board. - Redresorul în punte B1 este lipit corespunzător, la polaritatea corectă? Comparați indicațiile privind polaritatea de pe schema de montaj cu cele de pe redresor. - Condensatorii electrolitici sunt lipiți corespunzător, la polaritatea corectă? Comparați indicațiile privind polaritatea imprimate pe condensatorul electrolitic cu cele de pe circuitboard. Țineți cont de faptul că, în funcție de producător, condensatorul electrolitic poate fi simbolizat cu + sau! - Circuitul integrat este aşezat la polaritatea corectă în cadru? - Crestătura sau punctul de pe IC1 trebuie să indice spre C2. - Picioruşele circuitului integrat sunt aşezate în cadru? Deseori se întâmplă ca un anumit picioruş să se îndoaie atunci când este aşezat în cadru. - Sunt punțile cu fir bine lipite? Verificați schema de montaj. - Există vreun pod de lipire sau un scurt circuit în zonele pentru lipire? Comparați conexiunile pistelor conductoare, care pot semăna cu un pod de lipire, cu cele imprimate pe schema de montaj ca să evitați deconectarea unei piste conductoare. - Puteți identifica vreun punct de lipire la rece? Verificați fiecare punct de lipire! Verificați cu o pensetă dacă componentele nu se mişcă. Dacă aveți dubii în privința unui punct de lipire lipiți din nou această zonă. - Verificați de asemenea ca fiecare punct de lipire să fie şi el lipit. - Dacă ați folosit paste de lipit sau alte mijloace de acest gen în timpul lipirii, sau cositorul nu este compatibil cu această metodă de lipire atunci circuit board ul nu va funcționa. Acest substanțe conduc curentul şi de aceea produc scurgeri de curent şi scurt circuite. Pentru părțile componente lipite cu asemenea substanțe se pierde dreptul la garanție. Acestea nu sunt nici reparate, nici înlocuite. - După ce ați verificat toate aceste puncte şi ați corectat eventualele greşeli, verificați din nou fiecare componentă în parte. Abia după aceea puteți pune în funcționare aparatul. De acum totul ar trebui să funcționeze. După realizarea testului de funcționare puteți integra circuitul într o carcasă pentru a l folosi în scopul pe care îl doriți. Distorsiuni Dacă ați ajuns la concluzia că aparatul nu mai poate fi folosit în siguranță deconectați l şi asigurațivă că nu va mai fi operat. Acest lucru se referă la: - aparatul prezintă daune evidente - aparatul nu mai funcționează - când părți ale aparatului s au desprins sau atârnă 16

17 - când firele conducătoare prezintă daune evidente. Dacă aparatul trebuie reparat folosiți numai piese de schimb originale. Utilizarea altor piese de schimb poate conduce la serioase daune materiale şi umane! Reparațiile nu pot fi realizate decât de către tehnicieni specializați. Aceste instrucțiuni de utilizare reprezintă o publicație a German Electronics SRL (Sucevei nr.14/201, Oradea, România) şi Conrad Electronic GmbH (Klaus Conrad Straße 1, D Hirschau, Germania). Toate drepturile, inclusiv traducerea, sunt rezervate. Reproducerea integrală sau parțială, prin orice metode, cum ar fi fotocopierea, filmarea sau capturarea în sisteme electronice de procesare a datelor, necesită aprobarea prealabilă din partea German Electronics SRL sau Conrad Germania. Prezentele instrucțiuni de utilizare reprezintă datele tehnice ale produsului în momentul tipăririi. Producătorul îşi rezervă dreptul de a opera modificări de natură tehnică în procesul de fabricație Conrad & German Electronics SRL 17
