POWER LED CONRAD CU LUMINĂ INTERMITENTĂ

Transcript

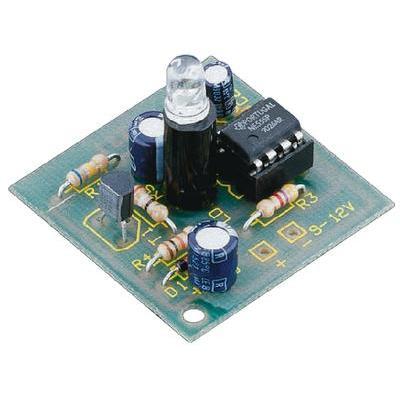

1 POWER LED CONRAD CU LUMINĂ INTERMITENTĂ Cod produs: RO INSTRUCȚIUNI DE UTILIZARE GERMAN ELECTRONICS Important! Citiți neapărat! Citiți cu atenție şi în întregime acest manual de utilizare. În cazul defecțiunilor produse ca urmare a nerespectării instrucțiunilor prezentate în acest manual de utilizare se pierde dreptul la garanție. Nu ne asumăm responsabilitatea pentru daunele ce pot rezulta în aceste situații! Notă Acest produs a părăsit porțile fabricii în stare de funcționare perfectă. Pentru a păstra această stare utilizatorii trebuie să respecte toate instrucțiunile de siguranță incluse în acest manual. Condiții de utilizare - Aparatul poate fi operat numai la tensiunea prescrisă. - Starea de funcționare a aparatului este arbitrară. - Respectați întocmai datele tehnice indicate în acest manual. Dacă depăşiți valorile indicate aparatul sau consumatorul se pot defecta. - Nu depăşiți temperatura de funcționare (temperatura camerei), care se înscrie între valorile 0 º 40º C. - Aparatul este conceput pentru a fi folosit în spații uscate şi curate. - Dacă se formează condens lăsați aparatul la temperatura camerei max. 2 ore înainte de a l pune în funcțiune.

2 - Recomandăm căptuşirea aparatului dacă acesta intră în contact cu vibrații sau trepidații puternice. Țineți cont de faptul că părțile componente de pe circuit board se pot încălzi, ceea ce creşte pericolul unui incendiu atunci când este folosit material inflamabil pentru căptuşire. - Țineți aparatul departe de vaze de flori, vane, chiuvete sau lichide. - Protejați aparatul de umiditate, apă sau căldură excesivă! - Nu folosiți aparatul în prezența lichidelor uşor inflamabile! - Țineți aparatul departe de mâinile copiilor! - Aparatul nu are voie să fie pus în funcțiune numai de către un adult sau un specialist! - Dacă produsul este folosit în medii profesionale trebuie respectate normele legale privind protecția la locul de muncă în cazul folosirii aparatelor electrice. - În şcoli, ateliere, şcoli de ucenici funcționarea aparatului se face numai sub supravegherea personalului specializat. - Nu folosiți aparatul în spații în care există sau în care pot apărea gaze sau aburi inflamabili, respectiv praf. - Dacă aparatul trebuie reparat folosiți numai piese de schimb originale. Utilizarea altor piese de schimb poate conduce la serioase daune materiale şi umane! - Reparațiile nu pot fi realizate decât de către tehnicieni specializați. - Dacă în interiorul aparatului a pătruns orice fel de lichid, acesta se poate defecta. În acest caz cereți ca aparatul să fie examinat de către un specialist. Domenii de aplicabilitate Aparatul este folosit în mod standard ca şi imitație a unui sistem alarmă activat. Nu este permisă nicio altă utilizare! Instrucțiuni de siguranță - Înainte de a deschide carcasa unui aparat scoateți ştecherul din priză sau asigurați vă că aparatul nu este sub tensiune. - Aparatul nu poate fi utilizat numai dacă părțile sale componente sunt integrate într o carcasă. În timpul integrării într o carcasă aparatul nu are voie să se afle sub tensiune. - Nu folosiți unelte pentru acest aparat numai dacă produsul este separat de la alimentare, iar părțile componente au fost descărcate de sarcinile electrice. - Cablurile conducătoare de curent trebuie verificate permanent pentru a descoperi eventualele probleme cu stratul izolator al acestora. Dacă observați vreo defecțiune a cablului, deconectați imediat aparatul de la curent până ce schimbați cablul în cauză. - La folosirea aparatului trebuie să respectați strict caracteristicile prescrise în manual pentru mărimile electrice. - Dacă în manual nu sunt clar specificate caracteristicile electrice valabile pentru aparat, felul în care trebuie realizat un circuit exterior sau care tipul de aparate ce pot fi conectate, plus valorile de conexiune pentru aceste componente, trebuie să vă adresați unui specialist. - Înainte de a pune în funcțiune orice aparat este bine să verificați în prealabil dacă acesta este potrivit scopului pentru care a fost construit! Dacă există nelămuriri cereți ajutor de la specialişti. - Vă rugăm să țineți cont de faptul că erorile de conexiune şi operare nu sunt responsabilitatea noastră. De aceea nu putem fi făcuți responsabili pentru daunele rezultate în aceste condiții. Descrierea produsului Acest aparat generează impulsuri luminoase pulsatile, vizibile de la mare distanță. Aparatul este potrivit pentru orice tip de afişare de control sau avertizare. Produsul corespunde directivei CEE 89/336/EWG pentru compatibilitatea electromagnetică. Orice modificare a circuitului, respectiv folosirea altor părți componente decât cele prescrise anulează compatibilitatea cu această normă.

3 Descrierea circuitului Timerul IC NE555 este cel care generează impulsurile pulsatile. Componenta respectivă este integrată întro carcasă DIL cu opt poli. Dacă veți inspecta circuitul interior aparținător veți descoperi imediat funcția acestui dispozitiv de temporizare. Ieşirea tamponată (pin 3) este controlată de către un flip flop intern RS. Acest flip flop (FF) poate fi resetat din exterior (prin conexiunea 4), ceea ce din punct de vedere al ieşirii determină nivel LOW. Sau aparatul poate fi operat în modul de funcționare astabil, caz în care ieşirea basculează încolo şi încoace ca şi un multivibrator, producând un semnal rectangular. În acest sens intrările 7, 6 şi 2 trebuie legate în felul indicat de schema de conexiuni. Comparatorii interni 1 şi 2 asigură bascularea flip flop ului astfel: una dintre intrările comparatorilor este legată la un condensator extern (C2); cealaltă intrare este legată la un divizor de tensiune intern la 1/3 din Uv (nr. 1), respectiv 2/3 din Uv (nr. 2). Dacă tensiunea de încărcare a condensatorilor este mai mică de 33% Uv (limita inferioară Lo) se activează flip flop ul (= HIGH la ieşire), ieşirea open collector (pin 7) trece pe valori mari de impedanță, iar C2 se încarcă prin R1/R2. Dacă se trece dincolo de tensiunea de încărcare C2 66% Uv (valoare superioară Hi) comparatorul 2 intervine în resetarea flip flop ului (= ieşire pe LOW), ceea ce face ca tranzistorul intern să devină conductor şi ca C2 să se descarce prin R2. Această stare se menține până se ajunge la mai puțin de 33% Uv, căci atunci intră în acțiune comparatorul 1 şi activează FF. Deoarece nu este folosită funcția externă de resetare intrarea 4 este conectată la potențial plus; în caz contrar pot apărea distorsiuni cauzate de vârfuri de tensiune, care să dea peste cap funcționarea. În acest modul de funcționare nu este nevoie nici de intrarea 5; intrarea permite reglarea altor valori de prag decât cele descrise de 33%, respectiv 66% din Uv. Pentru a nu decala potențialul intern al tensiunii continue pinul 5 este legat la tensiune alternativă, şi anume prin condensatorul ceramic C3 la masă. Condensatoarele C1/C4 susțin tensiunea de alimentare, tranzistorul T1 alimentează LED ul prin impulsuri electrice pulsatile. Date tehnice Tensiune de operare V= Curent de repaus aprox. 3 ma Dimensiuni 35 x 35 mm (placă circuit) Atenție! Înainte de a începe operațiile de montare citiți în întregime instrucțiunile de montare şi de siguranță. În acest fel veți şti ce trebuie să faceți şi la ce anume să fiți atenți pentru a evita eventualele erori, care uneori nu pot fi înlăturate decât foarte greu! Realizați curat şi cu scrupulozitate operațiile de lipire şi de cablare; nu folosiți cositor sau pastă de lipit acide. Asigurați vă că nici unul dintre punctele de lipire nu este rece. Căci dacă lipirea este imprecisă sau nu este curată, ori componentele nu sunt integrate în locul lor atunci va trebui să consumați o bună bucată de timp căutând posibilele erori; uneori se poate întâmpla ca anumite componente să se distrugă, ceea ce atrage după sine o reacție în lanț şi duce în final la distrugerea completă a montajului. Componentele lipite cu cositor sau pastă de lipit acide nu vor fi reparate în cadrul garanției! În realizarea circuitelor electronice este nevoie de cunoştințe de bază privind manevrarea componentelor, lipirea şi manevrarea componentelor electrice, respectiv electronice. Instrucțiuni generale privind asamblarea unui circuit Posibilitatea ca după încheierea operațiilor de asamblare ceva să nu funcționeze este diminuată dacă montarea se face cu atenție şi răbdare. Verificați fiecare pas în parte, fiecare poziție de lipire de două ori, înainte de a merge mai departe! Respectați planul de montaj. Nu săriți peste nici un pas şi nu modificați

4 nimic din acest plan. Fiecare pas al montării trebuie verificat de două ori: o dată montajul şi a doua oară funcționarea. Asigurați vă că aveți suficient timp la dispoziție; nu faceți lucrurile în grabă, căci dacă va fi nevoie să identificați o posibilă eroare timpul consumat va fi triplu față de cel dedicat montării. O cauză deseori întâlnită pentru problemele în funcționare este eroarea de montaj, de ex. plasarea incorectă a părților componente. Respectați cercurile colorate de pe rezistențe, căci unele dintre ele pot fi uşor confundate. Respectați şi valorile condensatorilor, de ex. n 10 = 100 pf (nu 10 nf). În acest caz vă ajută verificarea de două sau chiar de trei ori. Aveți grijă ca toate picioruşele circuitelor integrate să intre perfect la locul lor. Circuitul integrat trebuie să sară în locaşul său aproape de la sine printr o simplă apăsare. Dacă acest lucru nu se întâmplă mai mult ca sigur că un picioruş este curbat. Dacă nu există nici o problemă cu circuitele integrate, atunci o altă cauză posibilă ar putea fi o poziție rece de lipire. Acest lucru se întâmplă dacă poziția de lipire nu a fost suficient încălzită, iar cositorul nu face contact cu firele, sau dacă în timpul răcirii legătura s a mişcat exact în momentul solidificării. Aceste erori pot fi recunoscute după aspectul mat al suprafeței de lipire. Singura soluție este o altă operație de lipire la locul cu problemă. 90% din problemele de montaj apar din cauza erorilor de lipire. De aceea, folosiți pentru lipire numai cositor electronic cu denumirea SN 60 Pb (60% cositor, 40% plumb). Acesta conține colofoniu care serveşte pentru protejarea locului de lipit contra oxidării. Nu folosiți alte materiale de acest gen precum pasta de lipit, căci sunt acide. Acestea pot distruge placa şi componentele electronice; în plus conduc curentul şi de aceea produc scurgeri de curent şi scurt circuite. Dacă nici una din cauzele de mai sus nu poate fi incriminată, dar montajul nu este funcțional, atunci probabil că o parte componentă este defectă. Dacă nu aveți experiență în electronică cereți sfatul unui prieten mai experimentat şi care posedă eventual aparate de măsură. Dacă nici această ultimă soluție nu dă rezultate duceți produsul într un atelier de specialitate pentru verificare. Notă Acest aparat a fost construit şi testat de mai multe ori ca şi prototip, înainte de a trece în producția de serie, care nu începe decât după ce sunt atinse standardele de calitate în ceea ce priveşte funcționarea şi siguranța în operare. Pentru a atinge un anumit grad de siguranță în montarea sistemului, operațiile de montare au fost împărțite în două etape: 1. Etapa I: montarea componentelor pe circuit board 2. Etapa II: verificarea componentelor/conexiune/ punerea în funcțiune În lipirea componentelor aveți grijă ca acestea să fie lipite fără spații pe circuit board. Toate firele de conexiune în exces sunt tăiate direct deasupra poziției de lipire. Deoarece în acest caz este vorba despre puncte de lipire foarte apropiate unul de altul, recomandăm folosirea unui pistol de lipire cu un vârf mic. Instrucțiuni privind lipirea Dacă nu aveți experiență în operațiile de lipire citiți prima dacă aceste instrucțiuni, înainte de a începe lipirea. 1. Nu folosiți niciodată pentru lipire în cazul circuitelor electronice apă sau pastă de lipit, căci acestea includ acizi ce distrug părțile componente şi conexiunile. 2. Nu folosiți drept material de lipire decât cositor electronic SN 60 Pb, cu ajutorul colofonului, care serveşte drept material de protecție. 3. Folosiți un pistol de lipire mic cu putere de încălzire de max. 30 W. Vârful pistolului ar trebui să fie fără cruste, în aşa fel încât căldura să poată fi repartizată uniform spre locul de lipire. 4. Lipirea trebuie să fie rapidă, căci perioadele mai lungi de lipire distrug componentele.

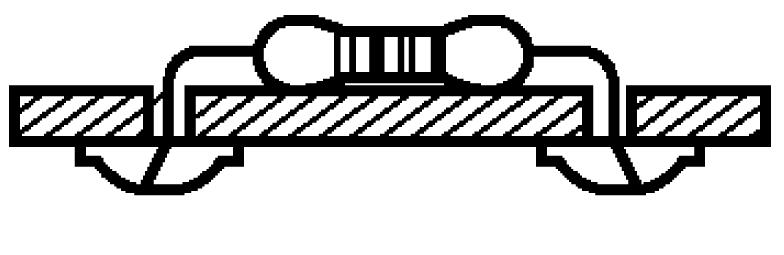

5 5. Pentru lipire țineți vârful pistolului pe locul de lipire, care va atinge în plus şi firul şi linia circuitului. Totodată este aplicată o cantitate mică de cositor, care este de asemenea încălzită. După ce cositorul începe să curgă mutați l pe punctul de lipit. Apoi aşteptați un pic până ce cositorul rămas este bine repartizat şi îndepărtați vârful pistolului de la punctul de lipire. 6. Aveți grijă ca timp de 5 sec. după îndepărtarea pistolului componenta lipită să nu se mişte. Ceea ce se trebuie să se vadă este un punct argintiu, strălucitor şi curat. 7. O premisă de bază pentru o lipire corectă este ca vârful pistolului să fie curat şi să nu prezinte urme de oxidare. De aceea, după fiecare lipire, îndepărtați cositorul în exces sau murdăria de pe vârf cu ajutorul unui burete umed. 8. După lipire tăiați firele direct deasupra punctului de lipire cu ajutorul unui mic cleşte. 9. La lipirea semiconductorilor, LED urilor şi circuitelor integrate trebuie să respectați întocmai perioada de lipire de cca. 5 sec.; nu depăşiți această perioadă căci altfel distrugeți componenta. De asemenea, pentru aceste componente respectați polaritatea corectă. 10. După montare verificați cu atenție fiecare circuit, fiecare componentă, conexiunile sau firele care nu au voie să fie acoperite cu cositor. 11. Nu putem fi făcuți răspunzători pentru punctele de lipire greşit alese, conexiunile eronate sau erorile din montare. Etapa I: montarea componentelor pe circuit board 1.1 Rezistențele Îndoiți firele de conexiune ale rezistențelor în unghi drept. Introduceți rezistențele în orificiile prevăzute, conform schemei de montaj. Pentru a împiedica alunecarea componentelor de pe circuit board pliați firele de conexiune ale rezistențelor cu cca. 45 şi lipiți le cu grijă pe pistele conductoare din partea posterioară a circuit board ului. În final, tăiați firele. Rezistențele folosite în acest caz sunt cele cu strat de carbon. Acestea au o toleranță de 5% şi sunt simbolizate printr un cerc toleranță de culoare aurie. Rezistențele cu strat de carbon posedă în mod normal 4 cercuri colorate. Pentru a decodifica aceste culori țineți rezistența în aşa fel încât cercul toleranță auriu să se afle pe partea dreaptă a rezistenței. Cercurile colorate sunt citite apoi de la stânga la dreapta! R1 = 680 k Albastru, gri, galben R2 = 10 k Maro, negru, portocaliu R3 = 4,7 k Galben, violet, roşu R4 = 10 k Maro, negru, portocaliu R5 = 39 R Portocaliu, alb, negru 1.2 Diodele Îndoiți firele de conexiune ale diodelor în unghi drept şi introduceți diodele în orificiile corespunzătoare, conform schemei de montaj. Aveți grijă ca diodele să respecte polaritatea corectă! Pentru ca diodele să nu cadă de pe circuit board la rotirea acestuia, pliați firele de conexiune la cca. 45 şi lipiți le pe pistele conductoare, folosind un timp de lipire de 5 sec. Apoi tăiați firele rămase. D1 = 1 N 4148 Diodă universală cu siliciu

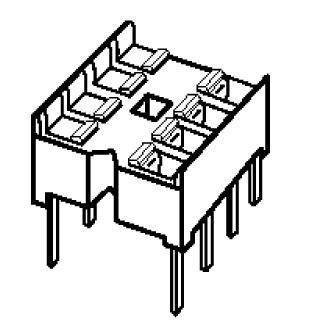

6 1.3 Cadrul circuitului integrat Introduceți cadrul circuitului integrat în poziția corespunzătoare de pe circuit board. Atenție! Respectați crestătura sau orice alt marcaj din partea superioară a cadrului. Aceasta este marcarea (conexiunea 1) pentru circuitul integrat, care va trebui mai târziu montat. Cadrul trebuie aşezat în aşa fel încât marcajul său să corespundă cu cel imprimat pe circuit board. Pentru a împiedica căderea cadrului de pe circuit board în timpul operațiilor de lipire se folosesc doi pini terminali în poziție oblică curbați în cadru, iar apoi sunt lipite toate picioruşele de conexiune. 1 x cadru 8 poli 1.4 Pini lipire Orificiile în care vor fi aşezați pinii lipire sunt înconjurate de un mic pătrat. Apăsați pinii lipire cu ajutorul unui cleşte plat în orificiile corespunzătoare. În final lipiți pinii pe pistele conductoare. 2 x pini lipire 1.5 Tranzistori În această etapă de lucru poziționați şi lipiți tranzistorii conform schemei de montaj. Respectați: profilul carcasei tranzistorilor trebuie să corespundă cu ceea ce este imprimat pe placă. Orientați vă în funcție de latura aplanată a carcasei tranzistorilor. Picioruşele de conexiune nu au voie să se intersecteze, iar componentele trebuie să fie lipite pe placă la o distanță de cca. 5 mm. Păstrați un timp scurt pentru lipire, căci altfel tranzistorii se distrug prin supra încălzire. T1 = BC 327, , 25 sau 40 Tranzistor de putere mică 1.6 Condensatorii Introduceți condensatorii în orificiile corespunzătoare, îndoiți firele şi lipiți le corect pe pistele conducătoare. Respectați polaritatea corectă în cazul condensatorilor electrolitici. Atenție! În funcție de producător condensatorii electrolitici poartă diferite simboluri pentru polaritate. Unii producători folosesc simbolul +, iar alții semnul. Ceea ce trebuie respectată este indicația de polaritate ce apare pe condensatori.

7 C1 = 47 μf C2 = 4,7 μf C3 = 0,01 μf = 10 nf = pf = 103 C4 = 47 μf Condensator electrolitic Condensator electrolitic Condensator ceramică Condensator electrolitic 1.7 Diode luminoase (LED) LED ul nu este inclus în colet! Lipiți LED ul pe circuit la polaritatea corectă. Picioruşul de conexiune mai scurt reprezintă catodul. Dacă priviți dioda în lumină catodul va fi recunoscut datorită electrodului mai mare din interiorul LED ului. Pe placă poziția catodului este reprezentată printr o linie groasă în profilul carcasei diodei luminoase. Pentru montaj picioruşele de conexiune ale LED ului sunt introduse prima dată prin tubulețele de distanță, iar apoi prin orificiile de pe circuit board. LD 1 = diodă luminoasă compatibilă Diode luminoase compatibile Cod Culoare Ø Putere luminoasă galben 5 mm 9500 mcd portocaliu 5 mm 9500 mcd roşu 5 mm 9500 mcd verde 5 mm 4000 mcd albastru 5 mm 1800 mcd roşu 10 mm 3000 mcd Dacă nu există un simbol clar pe LED sau dacă aveți dubii legate de polaritate (din cauza diferitelor simboluri folosite de producători) experimentați după cum urmează: Conectați LED ul la o tensiune de operare de cca. 5 V (4,5 V sau baterie 9 V) printr o rezistență de cca. 270 R (pentru LED curent low 4 k 7). Dacă LED ul se aprinde atunci catodul LED ului este legat în mod corect la minus. Dacă LED ul nu se aprinde atunci el este legat în direcția inversă (catodul la plus) şi trebuie schimbată polaritatea.

8 1.8 Circuit integrat În final, introduceți circuitul integrat la polaritatea corectă în cadrul corespunzător. Atenție! Circuitele integrate sunt foarte sensibile la polaritatea greşită! De aceea respectați simbolurile corespunzătoare ale circuitului integrat (punct sau crestătură). Circuitele integrate nu au voie să fie schimbate şi nici nu pot fi introduse în cadru atunci când există tensiune aplicată. IC1 = NE 555, CA 555 sau MC 1555 CI (crestătura sau punctul trebuie să indice spre LD1.)

9 Schema electrică

10 Schema de conexiuni

11 2. Etapa II: examinare/conexiune/punere în funcțiune 2.1 Examinarea componentelor de către persoana care a realizat montajul. Scopul acestei examinări este de a descoperi eventualele defecte ale materialelor sau montarea necorespunzătoare. Examinare vizuală În timpul examinării vizuale aparatul nu are voie să fie conectat la alimentare. Controlați încă o dată poziția şi polaritatea corectă a tuturor componentelor. Verificați să nu existe resturi de cositor pe pistele conductoare, căci acestea pot conduce la scurt circuite şi distrugerea componentelor. Apoi controlați dacă capetele firelor tăiate se află pe sau sub circuit board, căci acestea pot la rândul lor determina scurt circuite. Conexiune/punerea în funcțiune 2.2 După ce circuit board ul a fost echipat şi examinat poate fi realizat primul test de funcționare. Țineți cont de faptul că acest circuit nu poate fi alimentat decât cu tensiune continuă filtrată de la un bloc de alimentare la rețea sau de la o baterie/acumulator. Această sursă de curent trebuie să livreze şi curentul necesar. Încărcătoarele pentru maşină sau transformatoarele integrate în jucării nu pot fi folosite drept sursă de tensiune; totodată acestea distrug părțile componente ale circuitului şi produs defecțiuni în funcționare. Pericol de moarte! Dacă folosiți un bloc de alimentare la rețea drept sursă de tensiune atunci acesta trebuie să respecte directivele VDE. 2.3 Conectați cei doi pini lipire simbolizați prin + şi la tensiunea de operare, a cărei valoare trebuie să se înscrie în domeniul 9 12 V. 2.4 LED urile trebuie acum să clipească folosind semnale luminoase puternice (pauză între semnale cca. 2,5 sec.) 2.5 Dacă până acum totul este în regulă puteți să săriți peste etapa verificării posibilelor erori. 2.6 Dacă LED urile nu clipesc sau luminează continuu sau prezintă alte distorsiuni în funcționare deconectați imediat tensiunea de operare şi verificați întreg circuitul folosind lista erori de mai jos. Listă erori posibile Respectați fiecare pas al verificării! - Tensiunea de operare este la polaritatea corectă? - Tensiunea de operare pentru aparatul conectat este cuprinsă între 9 şi 12 V? - Deconectați din nou tensiunea de operare. - Rezistențele sunt lipite corect? Verificați din nou valorile rezistențelor. - Diodele sunt lipite la polaritatea corectă? Inelul catod de pe diodă corespunde cu cel imprimat pe circuit board? Inelul catod de pe D 1 trebuie să indice spre R3. - LED ul este lipit la polaritatea corectă? Dacă priviți dioda în lumină catodul va fi recunoscut datorită electrodului mai mare din interiorul LED ului. Pe placă poziția catodului este reprezentată printr o linie groasă în profilul carcasei diodei luminoase. Catodul LED ului trebuie să indice spre circuitul IC 1. - Tranzistorul T 1 este lipit corect? Nu se intersectează cumva picioruşele de conexiune ale acestora? Corespunde schema imprimată pe placa de montaj cu profilul tranzistorului? - Condensatorii electrolitici sunt plasați la polaritatea corectă? Comparați încă o dată indicațiile privind polaritatea imprimate pe condensator cu cele de pe placa de montaj, respectiv schema de montaj. Țineți cont de faptul că în funcție de producător pe condensatoare poate apărea semnul + sau.

12 - Circuitul integrat este poziționat la polaritatea corectă în cadrul său? Crestătura sau punctul de pe IC 1 trebuie să indice spre LD1. - Picioruşele circuitului integrat intră cu adevărat în cadru? - Există vreun pod de lipire sau un scurt circuit în zonele pentru lipire? Comparați conexiunile pistelor conductoare, care pot semăna cu un pod de lipire, cu cele imprimate pe schema de montaj ca să evitați deconectarea unei piste conductoare. - Puteți identifica vreun punct de lipire la rece? Verificați fiecare punct de lipire! Verificați cu o pensetă dacă componentele nu se mişcă. Dacă aveți dubii în privința unui punct de lipire lipiți din nou această zonă. - Verificați de asemenea ca fiecare punct de lipire să fie şi el lipit. - Dacă ați folosit paste de lipit sau alte mijloace de acest gen în timpul lipirii, sau cositorul nu este compatibil cu această metodă de lipire atunci circuit board ul nu va funcționa. Acest substanțe conduc curentul şi de aceea produc scurgeri de curent şi scurt circuite. Pentru părțile componente lipite cu asemenea substanțe se pierde dreptul la garanție. Acestea nu sunt nici reparate, nici înlocuite. 2.7 După ce ați verificat toate aceste puncte şi ați corectat eventualele greşeli, verificați din nou fiecare componentă în parte. Abia după aceea puteți pune în funcționare aparatul. De acum totul ar trebui să funcționeze. Distorsiuni Dacă ați ajuns la concluzia că aparatul nu mai poate fi folosit în siguranță deconectați l şi asigurați vă că nu va mai fi operat. Acest lucru se referă la: - aparatul prezintă daune evidente - aparatul nu mai funcționează - când părți ale aparatului s au desprins sau atârnă - când firele conducătoare prezintă daune evidente. Aceste instrucțiuni de utilizare reprezintă o publicație a German Electronics SRL (Sucevei nr.14/201, Oradea, România) şi Conrad Electronics GmbH (Klaus Conrad Straße 1, D Hirschau, Germania). Toate drepturile, inclusiv traducerea, sunt rezervate. Reproducerea integrală sau parțială, prin orice metode, cum ar fi fotocopierea, filmarea sau capturarea în sisteme electronice de procesare a datelor, necesită aprobarea prealabilă din partea German Electronics SRL sau Conrad Germania. Prezentele instrucțiuni de utilizare reprezintă datele tehnice ale produsului în momentul tipăririi. Producătorul îşi rezervă dreptul de a opera modificări de natură tehnică în procesul de fabricație German Electronics SRL
