Οι περισσότεροι χάρτες (όχι όλοι) σχεδιάζονται σε κλίμακα. Τι είναι η κλίμακα;

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οι περισσότεροι χάρτες (όχι όλοι) σχεδιάζονται σε κλίμακα. Τι είναι η κλίμακα;"

Transcript

1

2 Οι περισσότεροι χάρτες (όχι όλοι) σχεδιάζονται σε κλίμακα Τι είναι η κλίμακα;

3 Υπάρχουν 3 τύποι: 1) Γραφική 0 1/2 1 1 km

4 2) Φραστική Κλίμακα 1cm στο χάρτη παριστά 1 km στην επιφάνεια της γης ή 1 cm = 1 km

5 3) Αντιπροσωπευτικό Κλάσμα 1/50000 η 1:50000

6 Η Γραφική Κλίμακα είναι πιο εύκολη στη χρήση μεγενθύνοντας ή σμικρύνοντας το χάρτη η γραφική Κλίμακα Εξακολουθεί να παραμένει ακριβής η γραφική κλίμακα μεγενθύνεται ή σμικρύνεται αναλογικά

7 Η φραστική κλίμακα είναι εύκολη όταν χρησιμοποιούνται οικίες μονάδες: 1 cm αντιστοιχεί σε 1 km Εάν αυτό είναι 1 cm στον αρχικό χάρτη Αυτό είναι περισσότερο από ένα εκατοστό Όταν μεγενθύνουμε τον ίδιο χάρτη Οταν μεγενθύνoυμε αλλάζει η κλίμακα

8 Ένα αντιπροσωπευτικό κλάσμα εφαρμόζεται σε οποιοδήποτε σύστημα μέτρησης 1/ cm στο χάρτη παριστά cm στην επιφάνεια της γης

9 Ένα αντιπροσωπευτικό κλάσμα είναι ένας απόλυτος αδιάστατος λόγος 1 centimeter centimeters

10 Οποιαδήποτε αδιάστατη μονάδα θα διατηρεί τις ίδιες αναλογίες όπως το αντιπροσωπευτικό κλάσμα Εάν μια αδιάστατη μονάδα είναι μεγαλύτερη θα καλύπτει μεγαλύτερο τμήμα της επιφάνεια της γης

11 Για παράδειγμα: Εάν το ΑΚ είναι ¼ τότε: 1 cm στο χάρτη παριστά 4 cm στην επιφάνεια της γης Στο χάρτη Στην επιφάνεια της γης

12 Αλλά τι σημαίνει 1/25000? Σημαίνει 1 cm στο χάρτη παριστά cm στην επιφάνεια της γης Ή 1 μονάδα μήκους παριστά (ίδιες μονάδες) μονάδες μήκους

13 Μπορούμε να μετατρέψουμε οποιοδήποτε αντιπροσωπευτικό κλάσμα (το οποίο είναι δύσκολο να αντιληφθούμε) σε μια φραστική κλίμακα την οποία είναι ευκολότερο να αντιληφθούμε

14 Εάν μεγενθύνετε το χάρτη Το αντιπροσωπευτικό κλάσμα αλλάζει 1 km 1 cm προς 1 km = 1: cm είναι τώρα 0.5 km επειδή μεγενθύναμε κατά 2X Έτσι, 1:50000

15 Αυτός ο χάρτης καλύπτει μια μικρή περιοχή 5 χιλιόμετρα επί 5 χιλιόμετρα η Κλίμακα είναι μεγάλη Ο χάρτης αυτός καλύπτει μια μεγάλη περιοχή 50 χιλιόμετρα επί 50 χιλιόμετρα, η κλίμακα είναι σχετικά μικρή

16 Εάν και οι δύο χάρτες είναι σε τετραγωνικά μέτρα Ποιο είναι το αντιπροσωπευτικό κλάσμα Σε κάθε περίπτωση?

17 1 cm = 5 km 1 cm = 5 X = cm 1 cm = 50 km 1 cm = 50 X = m 1: είναι μεγαλύτερη από 1: είναι ένα μεγαλύτερο κλάσμα

18 Για χάρτες στο ίδιο μέγεθος χαρτιού, Ο χάρτης που καλύπτει μεγαλύτερο τμήμα της επιφάνειας της γης Θα έχει την μικρότερη κλίμακα

19 ΤΟΠΟΓΡΑΦΙΚΟΙ ΧΑΡΤΕΣ Ένας τρόπος αναπαράστασης της πραγματικής θέσης ενός αντικειμένου ή αντικειμένων σε μια τεχνητά δημιουργουμένη επιφάνεια δύο διαστάσεων Πολλοί χάρτες (π.χ. χάρτες δρόμων) ασχολούνται μόνο με την 2-διαστάσεων θέση ενός αντικειμένου χωρίς να λαμβάνουν υπόψη το υψόμετρο στο οποίο βρίσκεται Άλλοι χάρτες λαμβάνουν υπόψη και το υψόμετρο του αντικειμένου σε σχέση με ένα επίπεδο αναφοράς Ένας τοπογραφικός χάρτης είναι απλά μια 2-διαστάσεων απεικόνιση τμήματος μιας τρισδιάστατη επιφάνειας της γης Μαγνητική απόκλιση Ο γεωγραφικός βόρειος πόλος της γης διαφέρει και ποικίλει ανάλογα με την περιοχή από τον μαγνητικό βόρειο πόλο. Ως αποτέλεσμα η διεύθυνση που δείχνει η βελόνα μιας πυξίδας δεν θα είναι πάντα η ίδια με εκείνη του βορρά ενός χάρτη

20

21

22

23

24 Πως μπορούμε να μετρήσουμε τις αποστάσεις από σημεία που ενδιαφέρουν; Επίπεδο αναφοράς, Είναι μια γνωστή και σταθερή επιφάνεια η οποία μπορεί να χρησιμοποιηθεί για να περιγράψει τη θέση άγνωστων σημείων Στη Γη n μέση στάθμη της επιφάνεια της θάλασσας χρησιμοποιείται σαν επίπεδο αναφοράς (m.s.l.) Προβολές ενός χάρτη Είναι ένας τρόπος απεικόνισης της τρισδιάστατης επιφάνειας της γης σε ένα φύλλο χαρτιού Στην Ελλάδα το σύστημα απεικόνισης δεν είναι ακόμη ενιαίο Χρησιμοποιούνται δύο διαφορετικά συστήματα: Εγκάρσια μερκατορική προβολή ή UΤΜ Πολυεπίπεδο αζιμουθιακό ισαπέχον σύστημα ή προβολή του Hatt

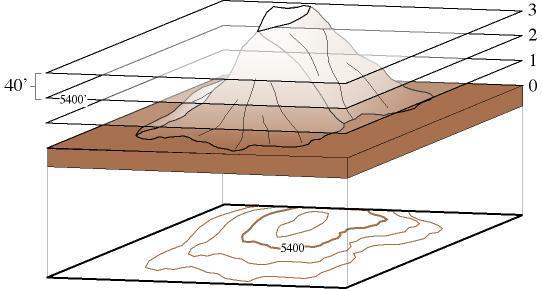

25 Κύρια μέθοδος αναπαράστασης του γήινου ανάγλυφου είναι οι ισοϋψείς καμπύλες Πρόκειται για μια συνεχή γραμμή όλων των σημείων του εδάφους που έχουν το ίδιο υψόμετρο από την επιφάνεια της θάλασσας Η γεωμετρική κατασκευή των ισοϋψών καμπύλων στηρίζεται στην ιδέα της γραφικής απόδοσης, της φανταστικής τομής του εδαφικού ανάγλυφου με παράλληλα μεταξύ τους και προς την επιφάνεια της θάλασσας επίπεδα Οι γραμμές τομείς των παραλλήλων επιπέδων με το έδαφος προβάλλονται στο επίπεδο της στάθμης της θάλασσας Σχηματική παράσταση Συστήματα Kαννάβου Ένα σύστημα καννάβου επιτρέπει να περιγραφεί η θέση ενός σημείου στο χάρτη (ή στην επιφάνεια της γης) με τρόπο ουσιαστικό και παγκόσμια αποδεκτό

26 κύρια ισοϋψής ενδιάμεση ισοϋψής συμπληρωματική ισοϋψής κλειστό βύθισμα

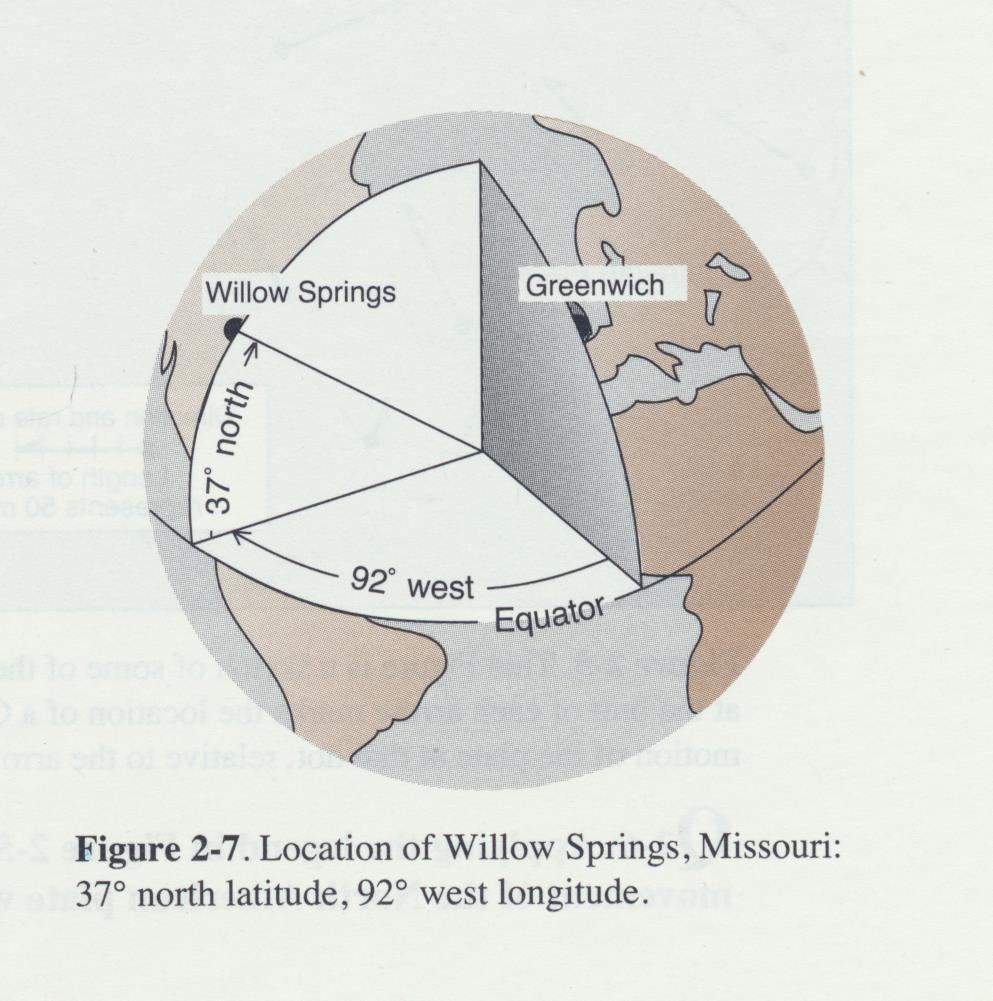

27 Συστήματα συντεταγμένων Υπάρχουν διαφορετικοί τύποι καννάβων υποδιαίρεσης της επιφάνειας της γης Το πιο κοινό είναι το γεωγραφικό σύστημα συντεταγμένων το οποίο χρησιμοποιεί βαθμούς γεωγραφικού μήκους και γεωγραφικού πλάτους για να περιγράψει μια θέση στην επιφάνεια της γης. Οι γραμμές του γεωγραφικού πλάτους είναι παράλληλες προς τον ισημερινό και υποδιαιρούν τη γη σε 180 ισοδύναμα τμήματα από το βορρά στο νότο. Το γεωγραφικό πλάτος αναφοράς είναι ο ισημερινός (0 βαθμοί) Κάθε ημισφαίριο υποδιαιρείται σε 90 ίσα τμήματα Κάθε τμήμα παριστάνει ένα βαθμό γεωγραφικού πλάτους Η απόσταση μεταξύ γραμμών γεωγραφικού πλάτους είναι παντού ίδια (60 ναυτικά μίλια) Οι γραμμές του γεωγραφικού μήκους είναι κάθετες στον ισημερινό και συγκλίνουν στους πόλους Το επίπεδο αναφοράς είναι ο μεσημβρινός του Greenwich (0 βαθμοί)

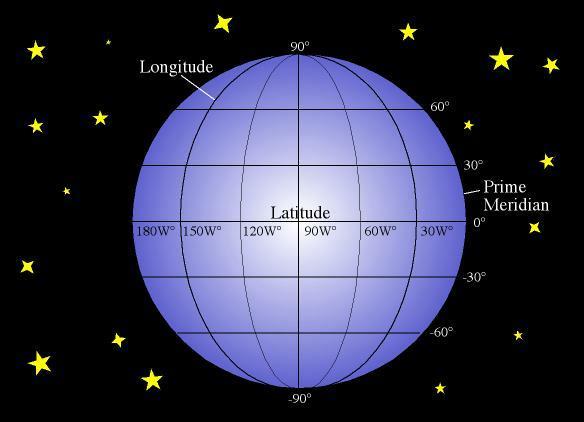

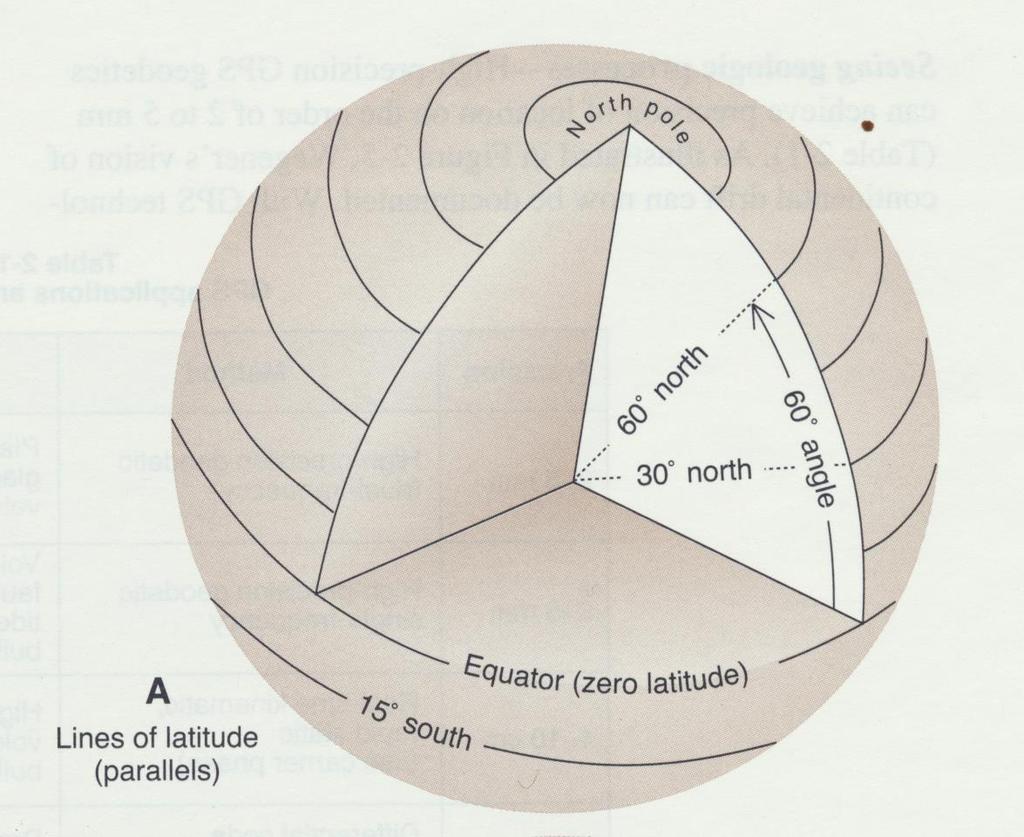

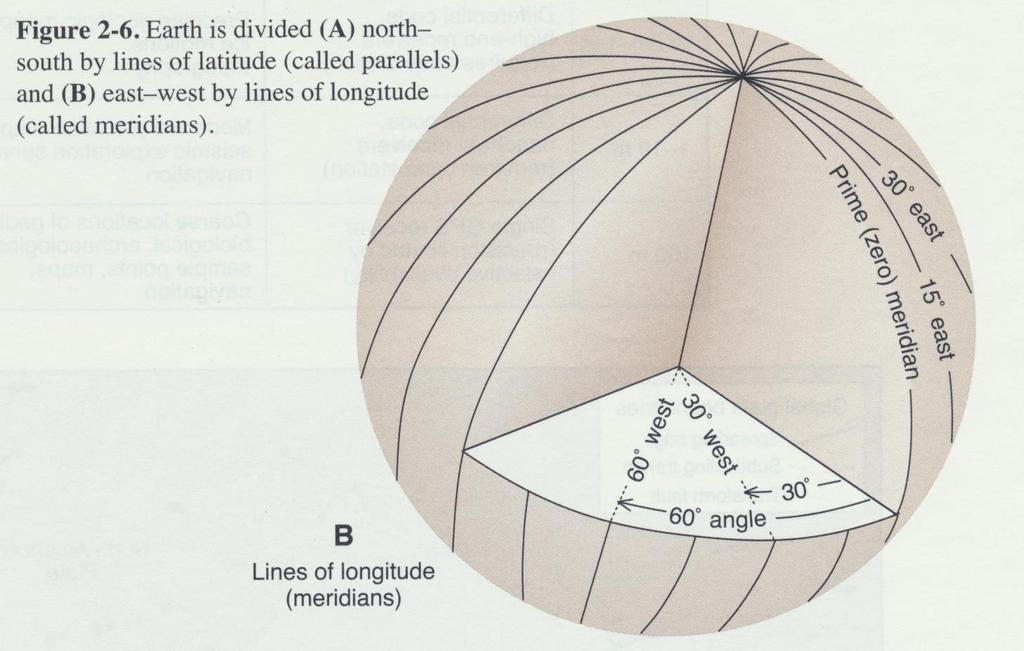

28 Οι διαδοχικές γραμμές του γεωγραφικού μήκους μετρούνται από το 0 έως τους 180 ο ανατολικά ή δυτικά Μόνο στον ισημερινό η απόσταση που παριστάνεται από μια γραμμή γεωγραφικού μήκους είναι ίση με την απόσταση που περιγράφεται από ένα βαθμό γεωγραφικού πλάτους Κάθε βαθμός στο χάρτη υποδιαιρείται σε 60' και σε 60" Όταν χρησιμοποιούμε το GIS, χρησιμοποιείται το δεκαδικό σύστημα βαθμού (αντί των ' και " χρησιμοποιούνται δεκαδικά των βαθμών) DD.XXXX, DDD.XXX ακρίβεια ± m για 4 δεκαδικά ή m για 3 δεκαδικά Κλίμακα του χάρτη: ο λόγος των φυσικών μεγεθών προς τα μεγέθη του χάρτη Ποικιλία κλιμάκων που κυμαίνονται από ολόκληρη τη γη μέχρι τμήμα μιας πόλης 1:1000 ή 1:500 ή 1:200 για χώρους θεμελιώσεων 1:5000 για μια λεκάνη κατάκλυσης (φράγμα), συγκοινωνιακά έργα, υδρογεωλογικές μελέτες 1:10000, 1:20000, συγκοινωνιακά έργα, υδρογεωλογικές μελέτες 1:50000, 1:5000 χάρτες της ΓΥΣ 1: χάρτες της ΕΣΥ

29

30

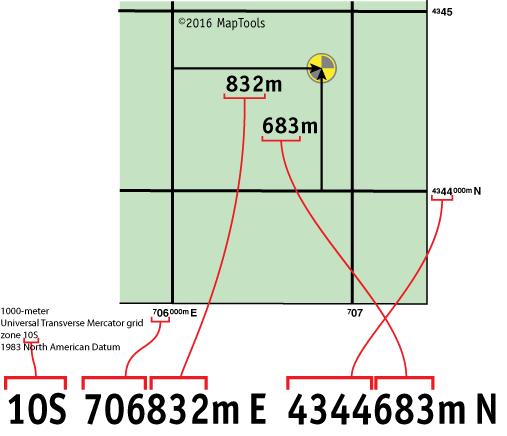

31 Ο χάρτης έχει γραμμές Κανάβου που απέχουν 1 χιλιόμετρο ή 1000 μέτρα. Ο κάναβος φέρει ετικέτες με τιμές συντεταγμένων UTM. Οι κατακόρυφες γραμμές του κανάβου καθορίζουν τη θέση Ανατολής-Δύσης και οι οριζόντιες γραμμές του προσδιορίζουν τη θέση Βορρά-Νότου Ετικέτες πλέγματος Η ετικέτα, διαβάζεται "επτακόσιες έξι χιλιάδες μέτρα ανατολικά". Η ετικέτα, είναι μια συντομογραφία για το m E Οι δύο γραμμές του πλέγματος απέχουν 1000 μέτρα. Οι οριζόντιες γραμμές πλέγματος επισημαίνονται με παρόμοιο τρόπο Η Ζώνη κανάβου είναι απαραίτητη για να κάνει τις συντεταγμένες μοναδικές σε ολόκληρο τον κόσμο Ο αριθμός στο πάνω μέρος, αντιπροσωπεύει μια μέτρηση της θέσης Ανατολής-Δύσης, εντός της ζώνης του κανάβου, σε μέτρα. Ονομάζεται ανατολικά (Easting) Χρησιμοποιώντας ένα χάρτη με κάναβο 1000m, τα πρώτα ψηφία προέρχονται από την ετικέτα για τη γραμμή πλέγματος στα δυτικά της θέσης. Τα τελευταία 3 ψηφία είναι η απόσταση σε μέτρα που μετράται δυτικότερα από τη δυτική γραμμή πλέγματος.

32 Ο αριθμός στο κάτω μέρος, , αντιπροσωπεύει μια μέτρηση της θέσης Βορράς-Νότος, εντός της ζώνης του κανάβου, σε μέτρα. Ονομάζεται Βόρεια (Northing) Χρησιμοποιώντας ένα χάρτη με κάναβο 1000m, τα πρώτα ψηφία προέρχονται από την ετικέτα για τη γραμμή πλέγματος στα νότια της θέσης. Τα τελευταία 3 ψηφία είναι η απόσταση σε μέτρα που μετράται από τη νότια γραμμή πλέγματος Ισοδιάσταση Κύριες ισοϋψείς, παχύτερες καμπύλες κάθε πέμπτη καμπύλη μετά την προηγούμενη Κανονικές ισουψείς, Βοηθητικές ισουψείς, διακεκομμένες γραμμές Σχήμα Oι κύριες ισοϋψείς είναι γνωστές και ως ισοϋψείς δείκτες

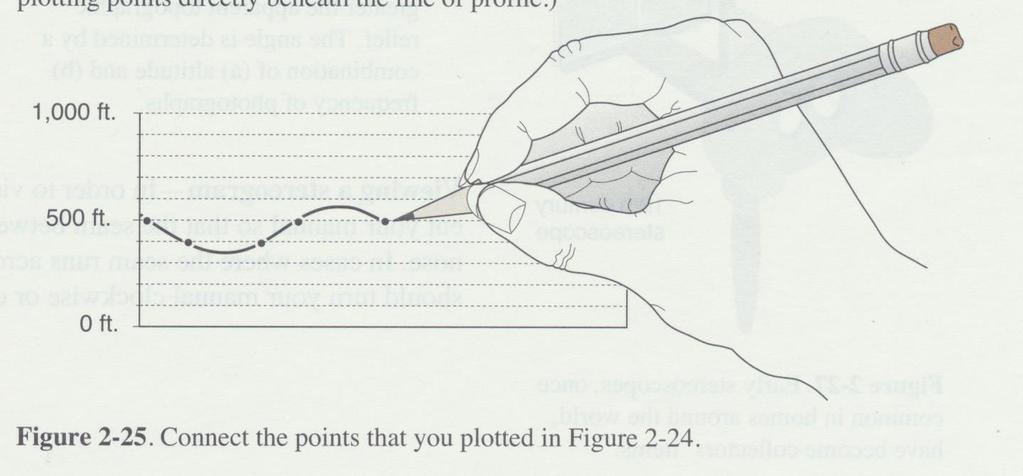

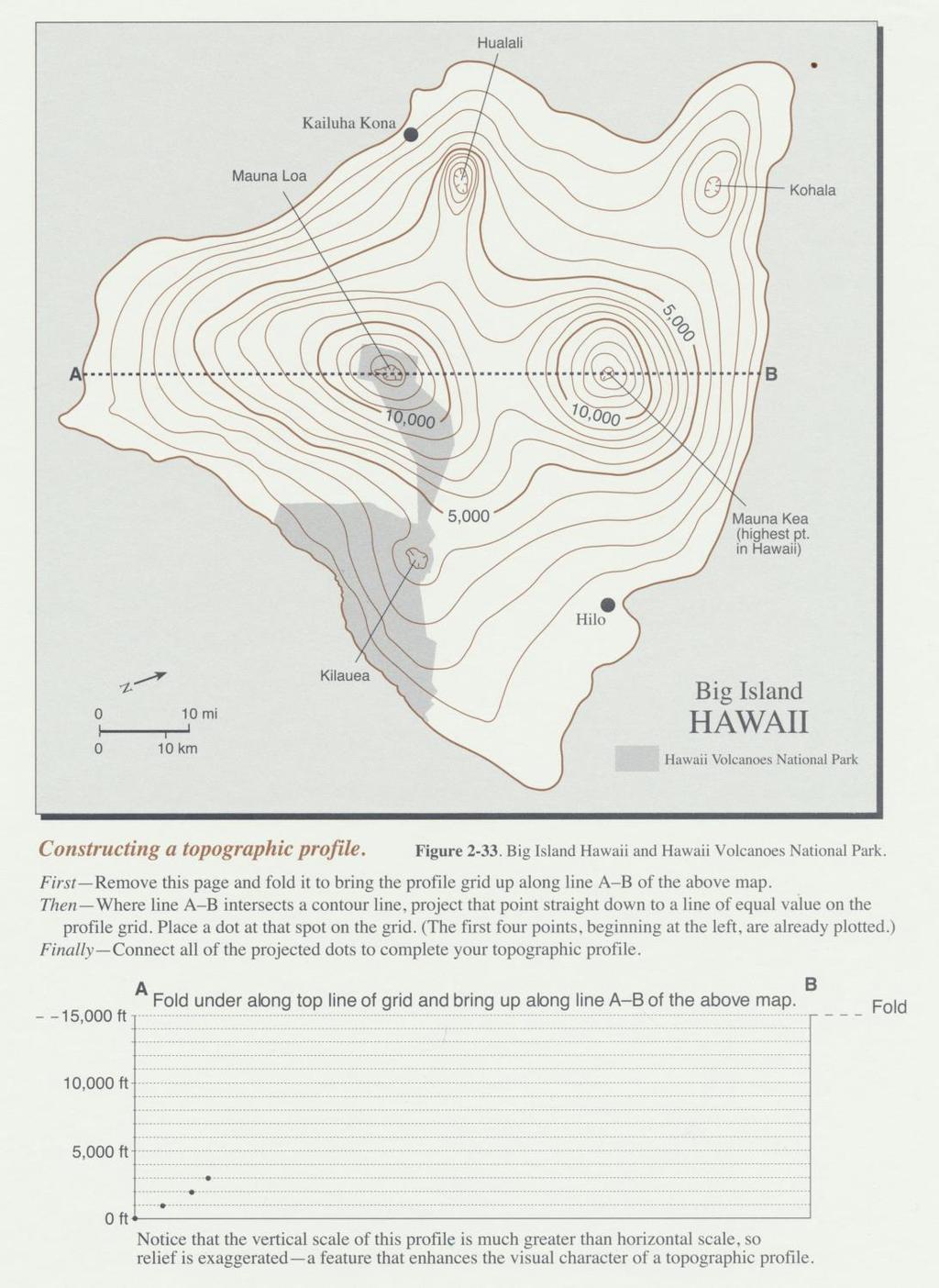

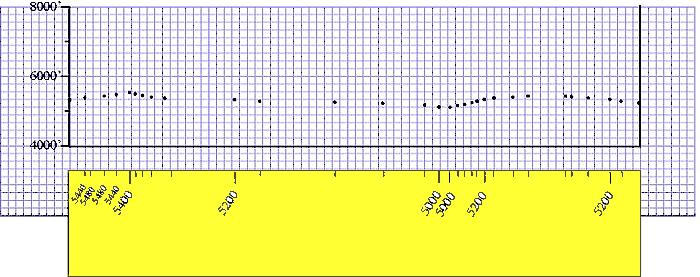

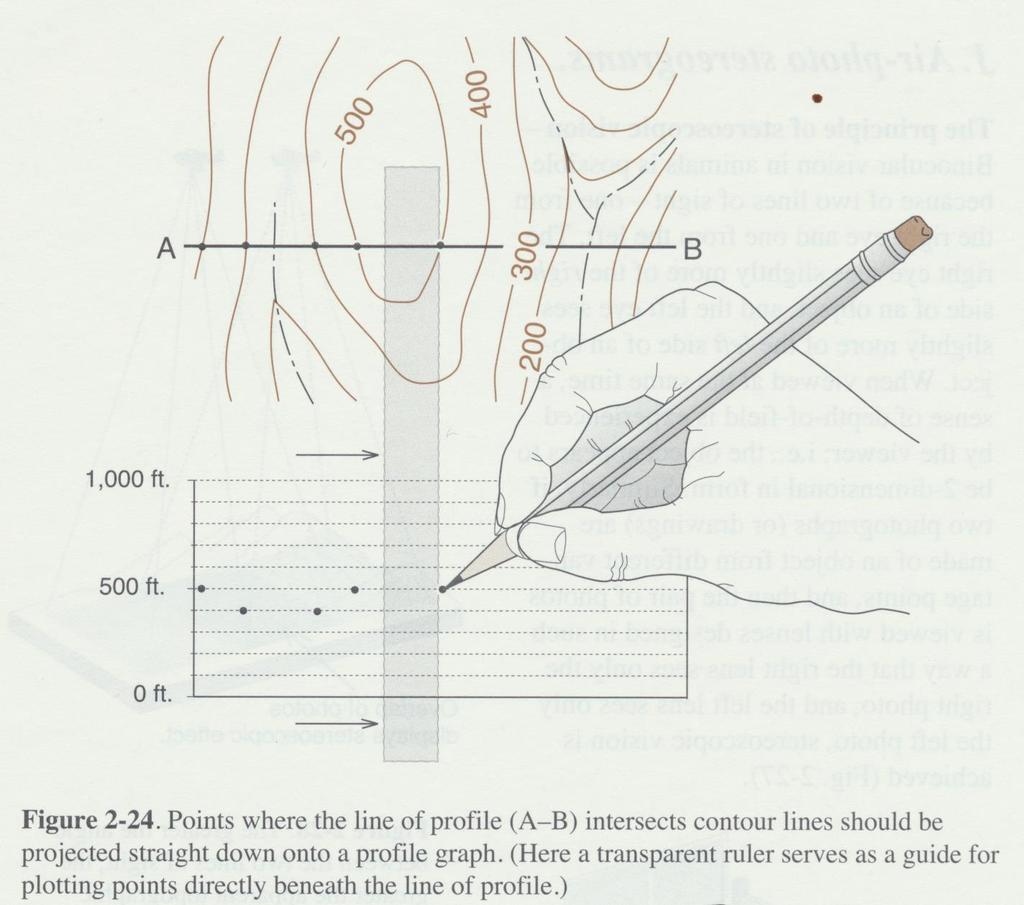

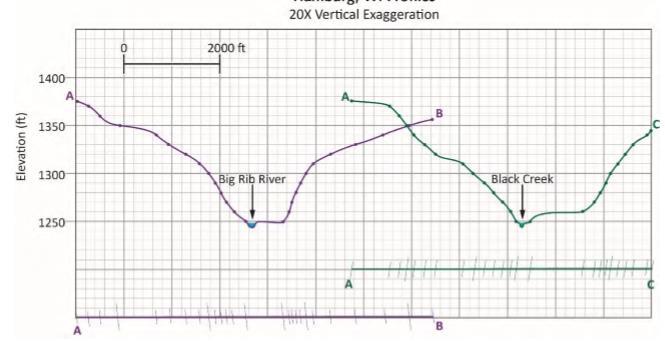

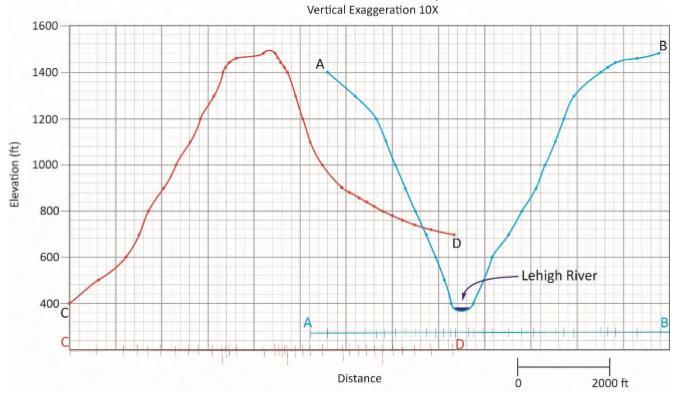

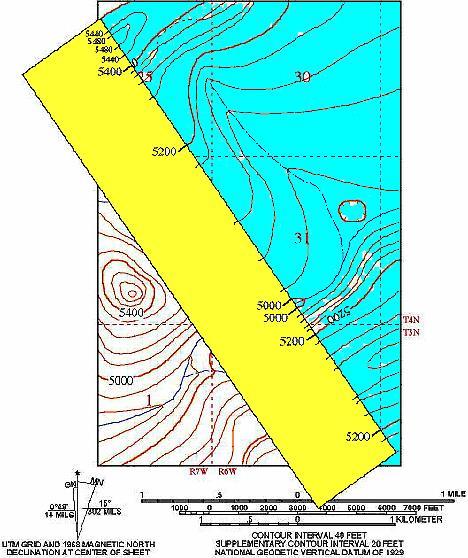

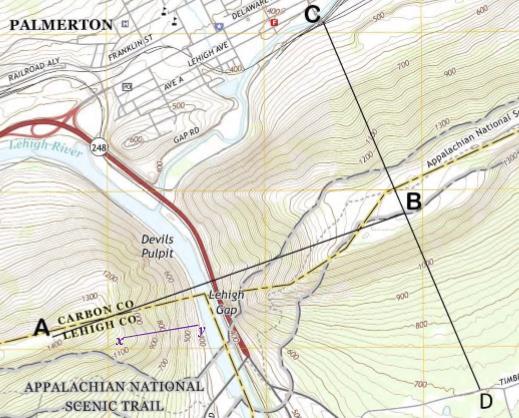

33 Κατασκευή τοπογραφικών τομών Σχεδιάζουμε τη γραμμή στο χάρτη ή χρησιμοποιούμε απευθείας μιλιμετρέ της τομής που ενδιαφέρει Τοποθετούμε ένα λευκό χαρτί κατά μήκος της γραμμής που επιλέξαμε (το σταθεροποιούμε πρόχειρα) Σημαδεύουμε στο χαρτί και στο χάρτη την αρχή και το τέλος της γραμμής Μαρκάρουμε στην άκρη του χαρτιού κάθε σημείο όπου διασταυρώνεται το χαρτί με μια ισοϋψή και γράφουμε το αντίστοιχο υψόμετρο. Σημειώνουμε το μικρότερο και το μεγαλύτερο υψόμετρο Προσέχουμε τις αλλαγές στην κλίση και φροντίζουμε να μη ξεχάσουμε κάποια ισοϋψή Χρησιμοποίησε ένα μιλιμετρέ με μήκος τουλάχιστον όσο και η γραμμή της τομής Τοποθετούμε το λευκό χαρτί με τα σημαδάκια πάνω στο μιλιμετρέ, το σταθεροποιούμε και σημαδεύουμε την αρχή και το τέλος της γραμμής που ενδιαφέρει.

34

35

36

37

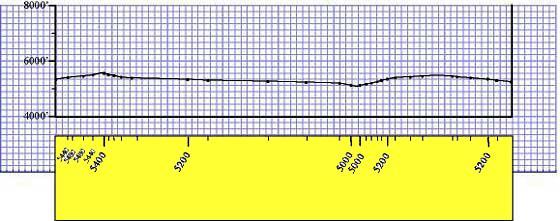

38 Επιλέγουμε στα σημεία της αρχής και του τέλους της γραμμής κάθετες γραμμές που αποτελούν και τα όρια της τομής (στο μιλιμετρέ είναι έτοιμες). Χρησιμοποιούμε τα ακραία υψόμετρα για να ορίσουμε το μήκος αυτών των γραμμών. Eπιλέγoυμε ανάλογα με την κλίμακα του χάρτη την κατακόρυφη κλίμακα και τις υποδιαιρέσεις και με τρόπο πρακτικό (π.χ. αρχίζουμε με «στρογγυλά νούμερα») Αρχίζοντας με το αρχικό υψόμετρο, πηγαίνουμε κατευθείαν πάνω από το σημείο αυτό στο αντίστοιχο υψόμετρο και το μαρκάρουμε. Επαναλαμβάνουμε την ίδια διαδικασία για όλα τα σημεία.

39 Προσδιορίζοντας τnv κλίση σε ένα τοπογραφικό χάρτη Η κλίση μπορεί να δοθεί επί τις % ή ως γωνία 1. προσδιορίζουμε την περιοχή που ενδιαφέρει 2. κατασκευάζουμε μια ευθεία γραμμή κάθετη προς τις ισουψείς της κλιτύος, για λόγους ακρίβειας, η αρχή και το τέλος πρέπει να οριοθετούνται από ισοϋψείς 3. Μετράμε το μήκος της γραμμής και χρησιμοποιούμε την κλίμακα του χάρτη για λάβουμε την πραγματική απόσταση 4. Προσδιορίζουμε την συνολική ανύψωση κατά μήκος της γραμμής (δεν χρειάζονται μετατροπές μονάδων, πραγματική τιμή) Για να υπολογίσουμε την επί τις % κλίση, απλά διαιρούμε την αλλαγή στο υψόμετρο δια της απόστασης της γραμμής (αφού την μετατρέψουμε σε πραγματική). Πολλαπλασιάζουμε τον αριθμό που προκύπτει με το 100

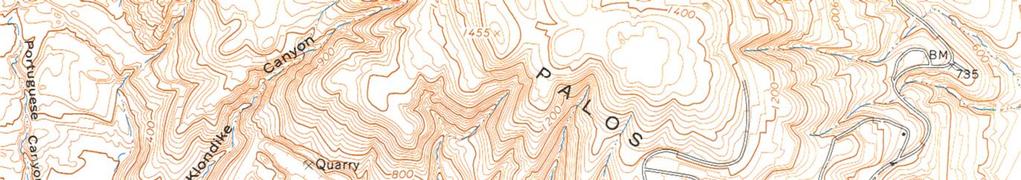

40 Προσδιορίζοντας τον υδροκρίτη (όρια υδρολογικής λεκάνης) A B

41 A B

42

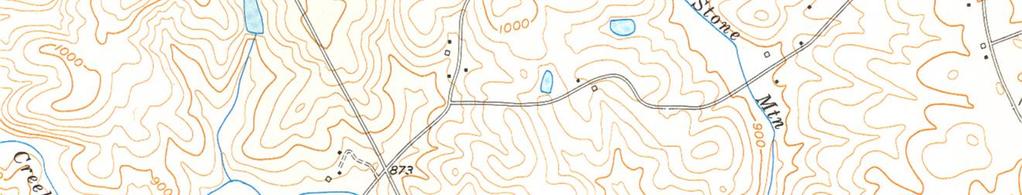

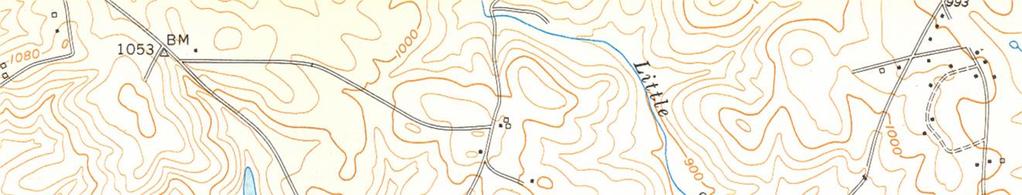

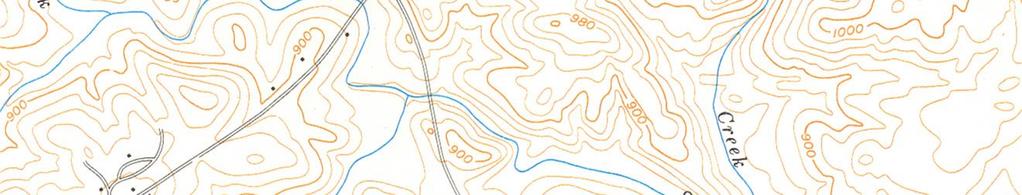

43 Αδρό ανάγλυφο (ομαλές ισοϋψείς)

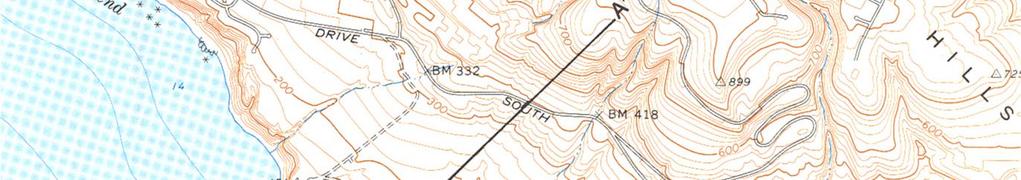

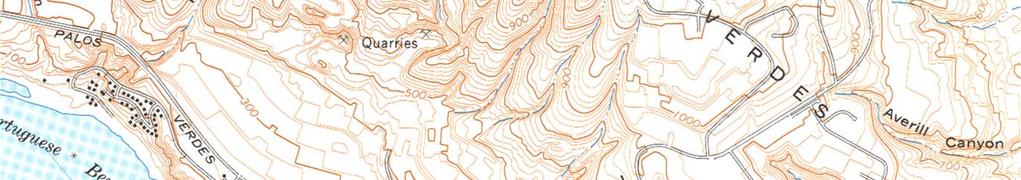

44 Μετάβαση από ορεινό ανάγλυφο σε παράκτιο πεδινό

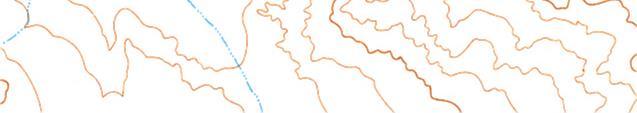

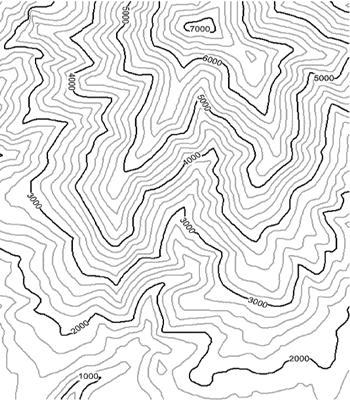

45 Πολυσχιδές ανάγλυφο Οι ισοϋψείς είναι τεθλασμένες γραμμές

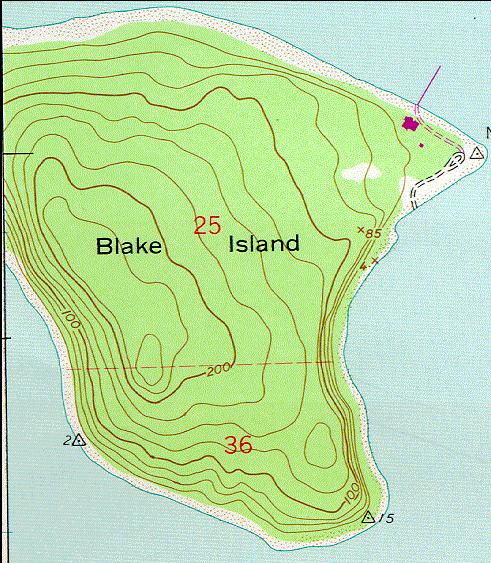

46 Κλειστές ισοϋψείς υποδεικνύουν λόφους (κάποιος που επιλέγει μια οριζόντια διαδρομή επιστρέφει στην αφετηρία δηλαδή, κάνει τον γύρο του λόφου χωρίς ανάβαση ή κατάβαση). Κλειστές ισοϋψείς με γραμμοσκίαση προς το κέντρο του λόφου υποδεικνύoυν κλειστό βύθισμα. Ο λόφος είναι μη συμμετρικός: Αυτός είναι απότομος στην ΒΔ πλευρά και εμφανίζει μικρή κλίση στην ΝΑ πλευρά.

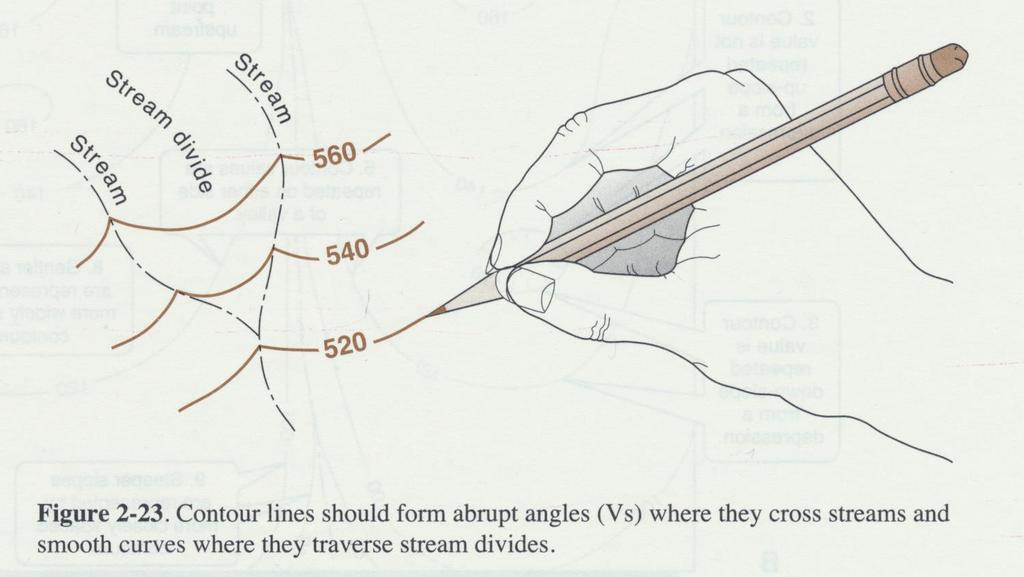

47 Στα υδρορρεύματα η κορυφή του Λ που σχηματίζουν οι ισοϋψείς δείχνει προς τα ανάντη δηλαδή το υδρόρρευμα ρέει προς την αντίθετη κατεύθυνση

48 Προσδιορίζοντας τnv κλίση σε ένα τοπογραφικό χάρτη Η κλίση μπορεί να δοθεί επί τις % ή ως γωνία 1. προσδιορίζουμε την περιοχή που ενδιαφέρει 2. κατασκευάζουμε μια ευθεία γραμμή κάθετη προς τις ισουψείς της κλιτύος, για λόγους ακρίβειας, η αρχή και το τέλος πρέπει να οριοθετούνται από ισοϋψείς 3. Μετράμε το μήκος της γραμμής και χρησιμοποιούμε την κλίμακα του χάρτη για λάβουμε την πραγματική απόσταση 4. Προσδιορίζουμε την συνολική ανύψωση κατά μήκος της γραμμής (δεν χρειάζονται μετατροπές μονάδων, πραγματική τιμή) Για να υπολογίσουμε την επί τις % κλίση, απλά διαιρούμε την αλλαγή στο υψόμετρο δια της απόστασης της γραμμής (αφού την μετατρέψουμε σε πραγματική). Πολλαπλασιάζουμε τον αριθμό που προκύπτει επί 100

49 Επειδή η ισοδιάσταση (διαφορά στο υψόμετρο μεταξύ διαδοχικών ισοϋψών ίδιας τάξης) είναι σταθερή σε οποιοδήποτε τοπογραφικό χάρτη, η σχετική απόσταση μεταξύ των ισοϋψών υποδεικνύει το απότομο μιας κλιτύος (πρανούς ή πλαγιάς). Το μέσο υψόμετρο πυκνών ισοϋψών μπορούμε να το υπολογίσουμε από μια σχετικά σύντομη (μικρή) οριζόντια απόσταση η κλιτύς είναι απότομη - ενώ αραιές ισοϋψείς υποδεικνύουν το ίδιο υψόμετρο σε σαφώς μεγαλύτερη απόσταση, με ήπια κλίση. Η γωνία κλίσης μπορεί να υπολογιστεί εύκολα:

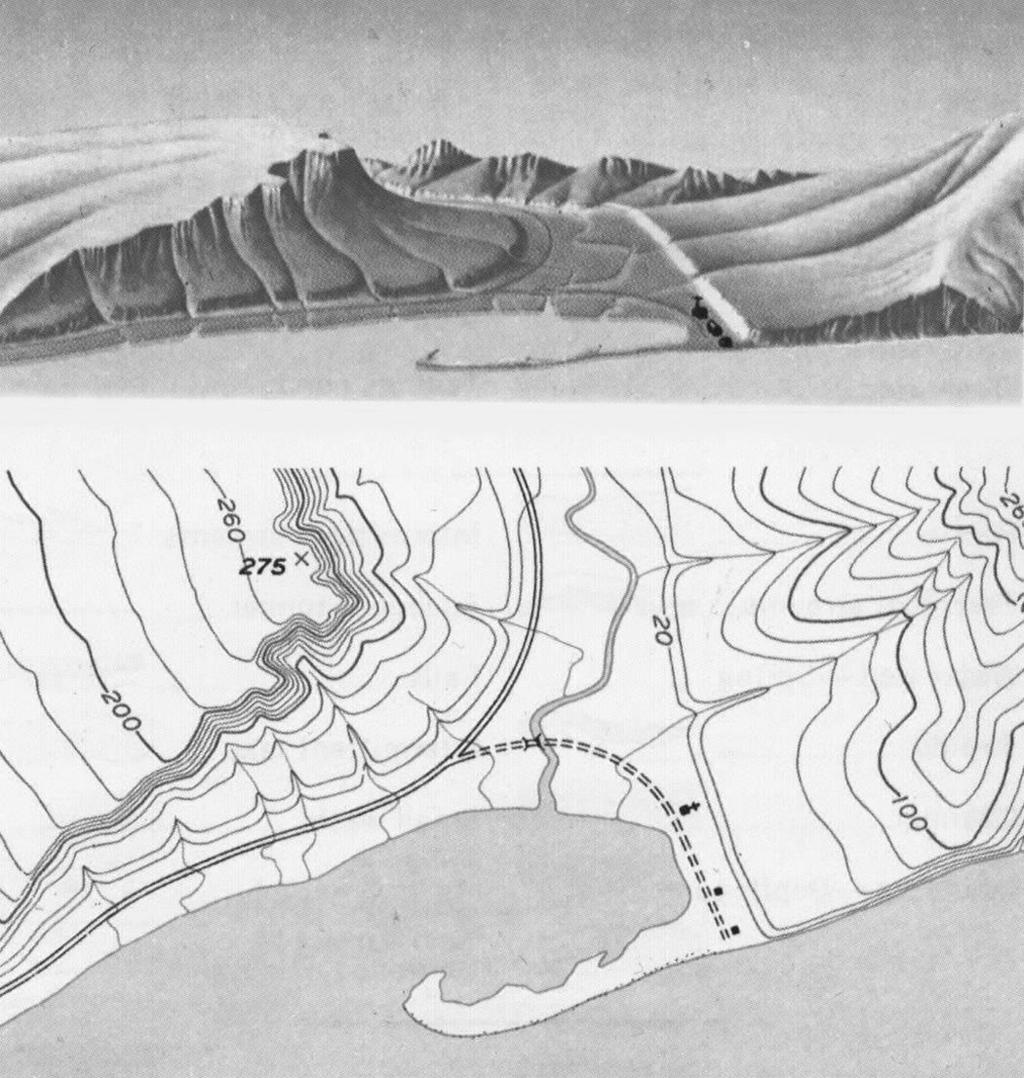

50 Αντιστοιχία αναγλύφου/ τοπογραφικού χάρτη Μιας περιοχής

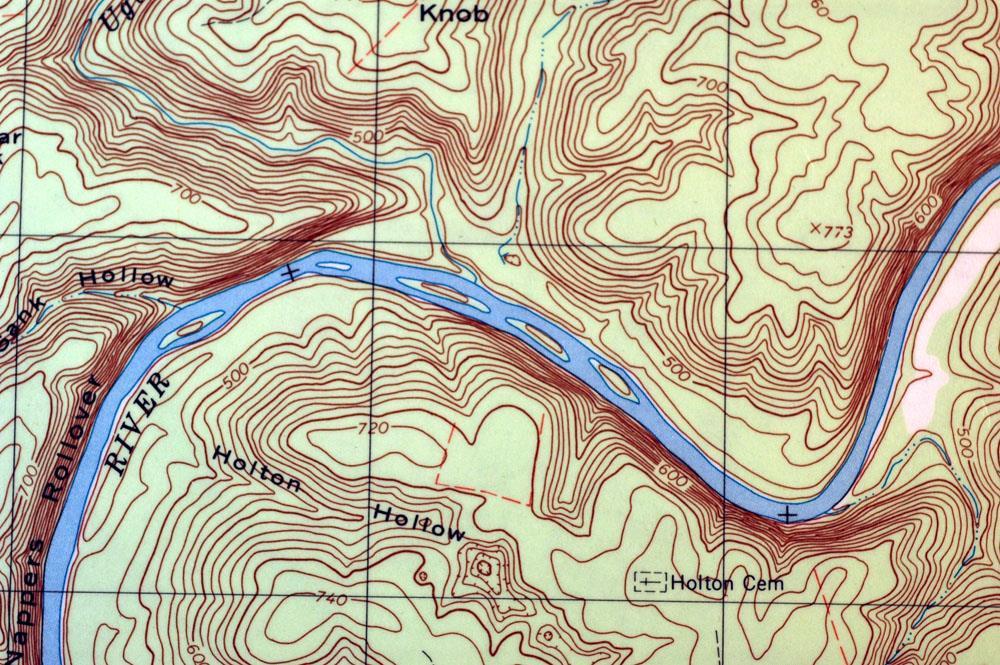

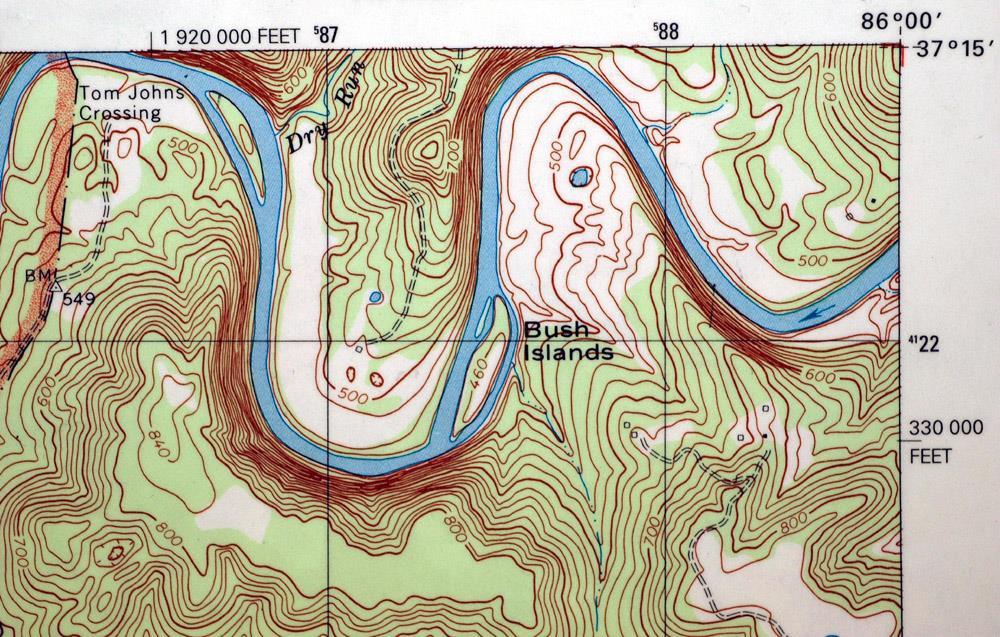

51 Μαιανδρικός ποταμός με απότομες όχθες κατά περιοχές

52

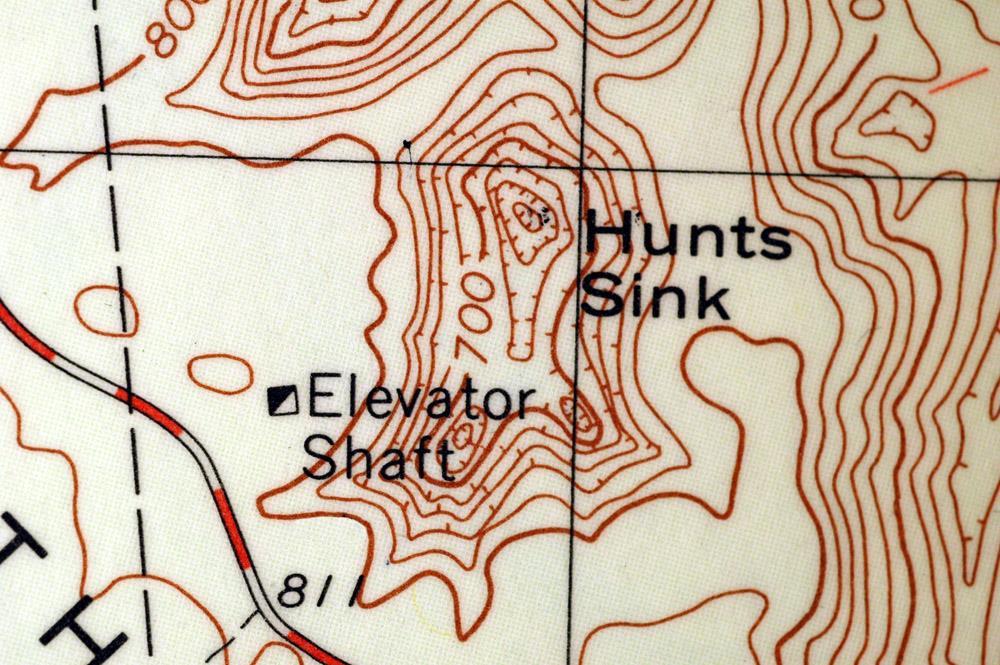

53 Βύθισμα

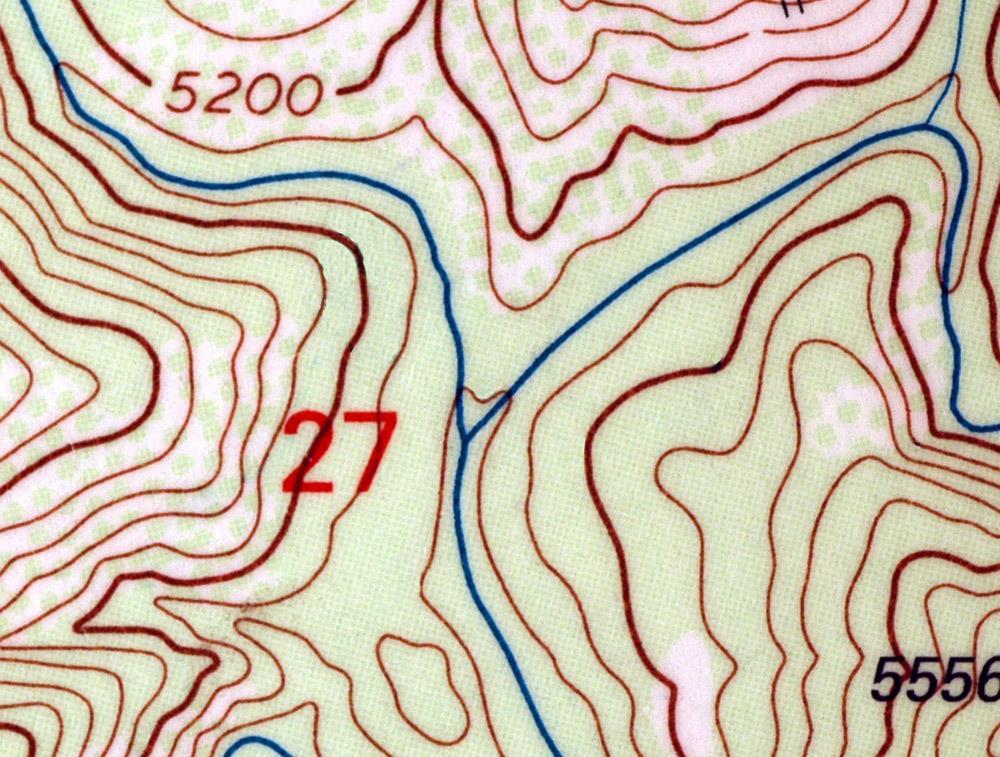

54 Ο ποταμός ρέει προς τα νότια

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

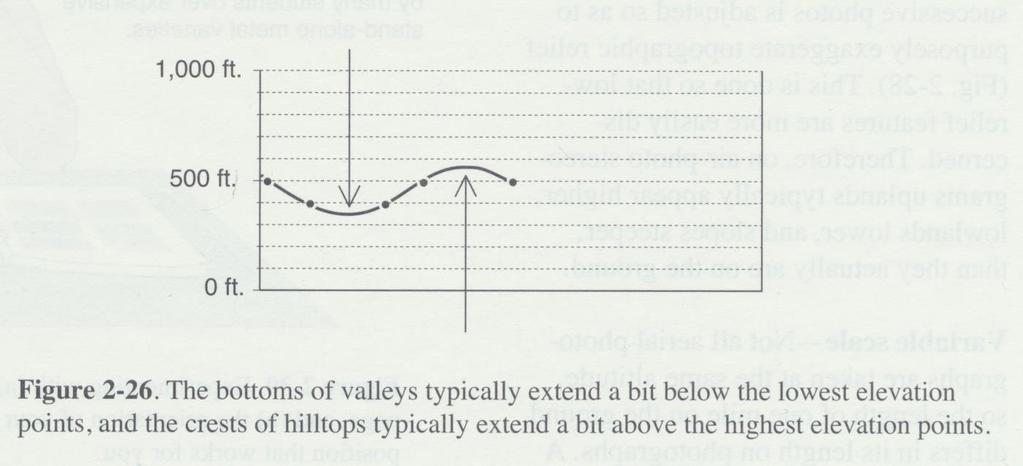

70

71

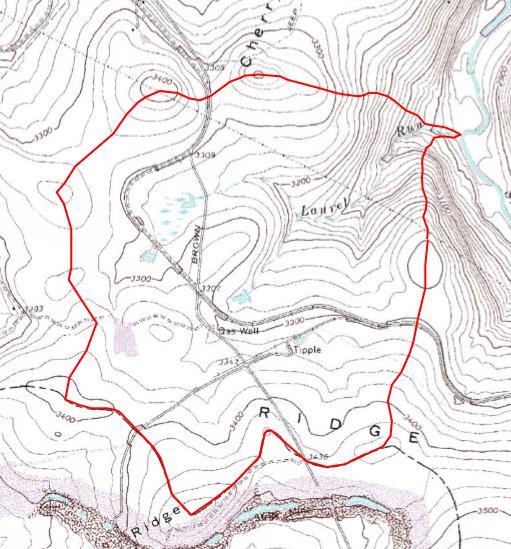

72 Πως μπορείτε να οριοθετήσετε μια λεκάνη απορροής: Πρώτα πρέπει να προσδιορίσετε το υδρόρρευμα του οποίου τα όρια της υδρολογικής λεκάνης πρέπει να αναγνωρίσετε. ΒΗΜΑ 1: Χρησιμοποιήστε έναν τοπογραφικό χάρτη για να εντοπίσετε τον ποταμό, τη λίμνη, το ρέμα, τον υγρότοπο ή άλλα υδάτινα συστήματα που ενδιαφέρουν. ΒΗΜΑ 2: Εντοπίστε τη διαδρομή του ποταμού από την πηγή του μέχρι τις εκβολές του, συμπεριλαμβανομένων των παραποτάμων. Αυτό το βήμα καθορίζει τα γενικά όρια αρχής και τέλους

73

74 ΒΗΜΑ 3: Εξετάστε τις ισοϋψείς γραμμές στον τοπογραφικό χάρτη που βρίσκονται κοντά στην διαδρομή του ποταμού. Οι γραμμές αυτές συνδέουν όλα τα σημεία με ίδιο υψόμετρο. Οι παχιές γραμμές (κύριες ισοϋψείς) έχουν έναν αριθμό που υποδεικνύει το υψόμετρο. Οι λεπτές γραμμές είναι οι δευτερεύουσες ισοϋψείς με ισοδιάσταση το ένα πέμπτο εκείνης των κύριων ισοϋψών. Βεβαιωθείτε ότι έχετε ελέγξει το υπόμνημα του χάρτη για πληροφορίες σχετικές με την ισοδιάσταση

75 Για να καθορίσετε το υψόμετρο του σημείου που σας ενδιαφέρει, απλώς προσθέστε ή αφαιρέστε σε ή/και από την πλησιέστερη στο σημείο κύρια ισοϋψή το κατάλληλο διάστημα όπως αυτό προσδιορίζεται με την βοήθεια των δευτερευουσών ισοϋψών

76 ΒΗΜΑ 4: Διαδοχικές ισοϋψείς σε κάποια απόσταση μεταξύ τους δείχνουν ότι το τοπίο είναι σχετικά επίπεδο και ελαφρώς κεκλιμένο. Οι διαδοχικές ισοϋψείς που πλησιάζουν η μία την άλλη (πολύ κοντά μεταξύ τους) υποδηλώνουν δραματικές αλλαγές (ανύψωση ή πτώση) στο υψόμετρο ακόμη και σε μικρή απόσταση (δηλ. Είναι απότομες περιοχές).

77 ΒΗΜΑ 5: Ελέγξτε την κλίση του τοπίου εντοπίζοντας δύο διαδοχικές ισοϋψείς και καθορίζοντας τα αντίστοιχα υψόμετρά τους. Η κλίση υπολογίζεται ως μεταβολή στο υψόμετρο, κατά μήκος μιας ευθείας γραμμής, διαιρούμενης με την απόσταση μεταξύ των άκρων αυτής της γραμμής. Ένα βύθισμα (κοιλάδα, χαράδρα, κολπίσκος) αντιπροσωπεύεται από μια σειρά ισοϋψών που τα V τους "δείχνουν" προς το υψηλότερο υψόμετρο. Μια υψηλότερη περιοχή [κορυφογραμμή (ράχη), λόφος] αντιπροσωπεύεται από μια σειρά ισοϋψών που οι κορυφές των V τους "δείχνουν" προς το πιο χαμηλό υψόμετρο. Να θυμάστε ότι οι ισοϋψείς τέμνουν τα υδρορρεύματα!

78 ΒΗΜΑ 6: Καθορίστε την κατεύθυνση της αποστράγγισης στην περιοχή του υδάτινου συστήματος (ποταμός), σχεδιάζοντας βέλη κάθετα σε μια σειρά ισοϋψών των οποίων οι κορυφές των V τους "δείχνει" προς το πιο μεγάλο υψόμετρο. Η απορροή των όμβριων υδάτων ακολουθεί αντίθετη διαδρομή, τη διαδρομή ελάχιστης αντίστασης, καθώς κινείται προς τα κατάντη. Η "διαδρομή" είναι η μικρότερη απόσταση μεταξύ των ισοϋψών, κατά συνέπεια είναι μια κάθετη προς αυτές διαδρομή. Σημειώστε τα σημεία του υδροκρίτη που περιβάλλουν το υδάτινο σύστημα και είναι τα υψηλότερα υψόμετρα όπου το ήμισυ της απορροής αποστραγγίζεται προς ένα υδάτινο σύστημα και το άλλο μισό της αποστραγγίζεται προς ένα άλλο υδάτινο σύστημα.

79

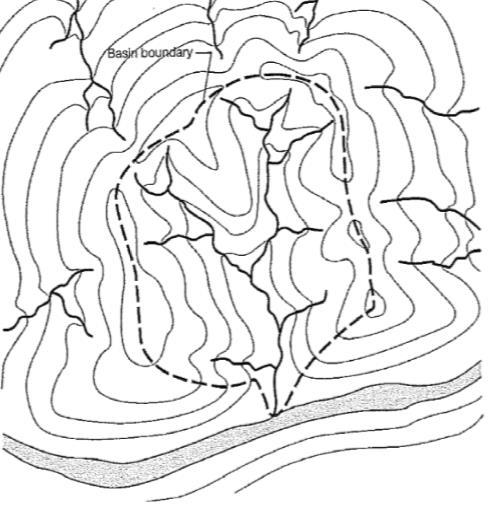

80 ΒΗΜΑ 7: Αναγνώριση των σημείων του υδροκρίτη. Συνδέστε τα σημεία που βρίσκονται στον υδροκρίτη με μια γραμμή ακολουθώντας τα υψηλότερα υψόμετρα στην περιοχή. Η ολοκληρωμένη γραμμή αντιπροσωπεύει τον υδροκρίτη της λεκάνης απορροής.

81 ΒΗΜΑ 8: Αφού σχεδιάσατε τα όρια της λεκάνης απορροής στο χάρτη σας, φανταστείτε μια σταγόνα βροχής που πέφτει στην επιφάνεια του χάρτη. Φανταστείτε το νερό να ρέει προς τα κατάντη των πλαγιών (πρανών) καθώς διασχίζει τις ισοϋψείς σε ορθές γωνίες. Ακολουθήστε τη διαδρομή του προς το πλησιέστερο υδρόρρευμα που καταλήγει στο υδατικό σύστημα που μελετάτε Φανταστείτε αυτή τη σταγόνα νερού να ξεκινά από διαφορετικά σημεία του υδροκρίτη της λεκάνης απορροής για να βεβαιωθείτε ότι τα όρια είναι σωστά

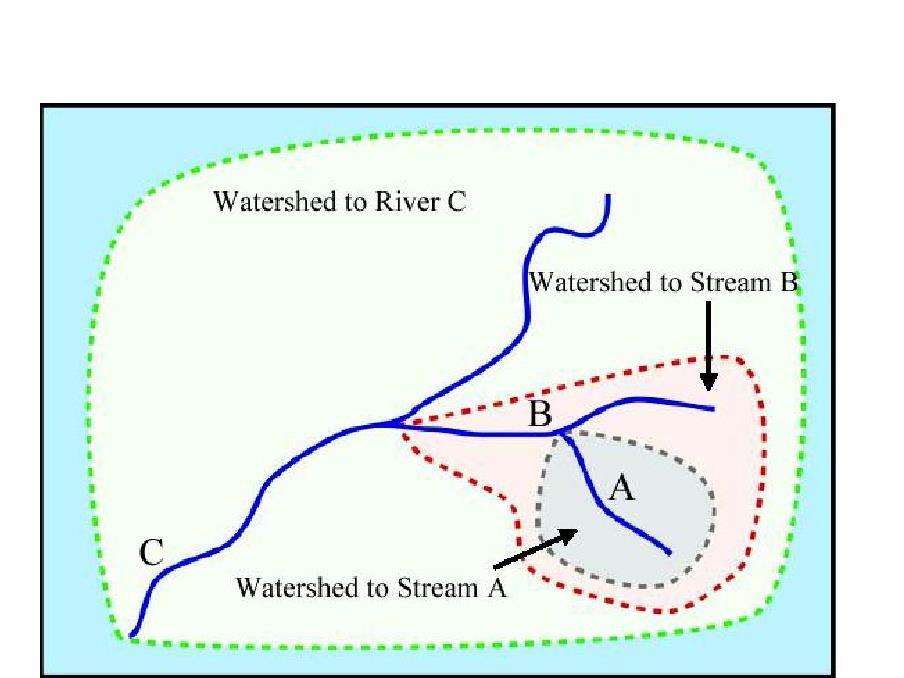

82 ΒΗΜΑ 9: Οι λεκάνες απορροής μερικές φορές περιλαμβάνουν και υπολεκάνες. Οι ποταμοί, τα μεγάλα υδρορρεύματα, οι λίμνες και οι λεκάνες απορροής των υγροβιότοπων περιλαμβάνουν συχνά πολλές υπολεκάνες (συνήθως μικρότερες λεκάνες απορροής παραποτάμων). Γενικά, όσο μεγαλύτερο είναι το υδάτινο σώμα που εξετάζετε, τόσο περισσότερες υπολεκάνες θα βρείτε. Ο χάρτης της λεκάνης απορροής μπορεί να χωριστεί περαιτέρω σε μικρότερες υπολεκάνες, αν αυτό συμβάλλει στην καλύτερη οργάνωση της μελέτης σας.

83

84
