Συστήματα από υαλοπλισμένους σωλήνες πολυεστέρα (GRP) τεχνολογίας Flowtite. Για υδροηλεκτρικές εφαρμογές και εφαρμογές αγωγών μεταφοράς υπό πίεση

Transcript

1 Συστήματα από υαλοπλισμένους σωλήνες πολυεστέρα (GRP) τεχνολογίας Flowtite Για υδροηλεκτρικές εφαρμογές και εφαρμογές αγωγών μεταφοράς υπό πίεση

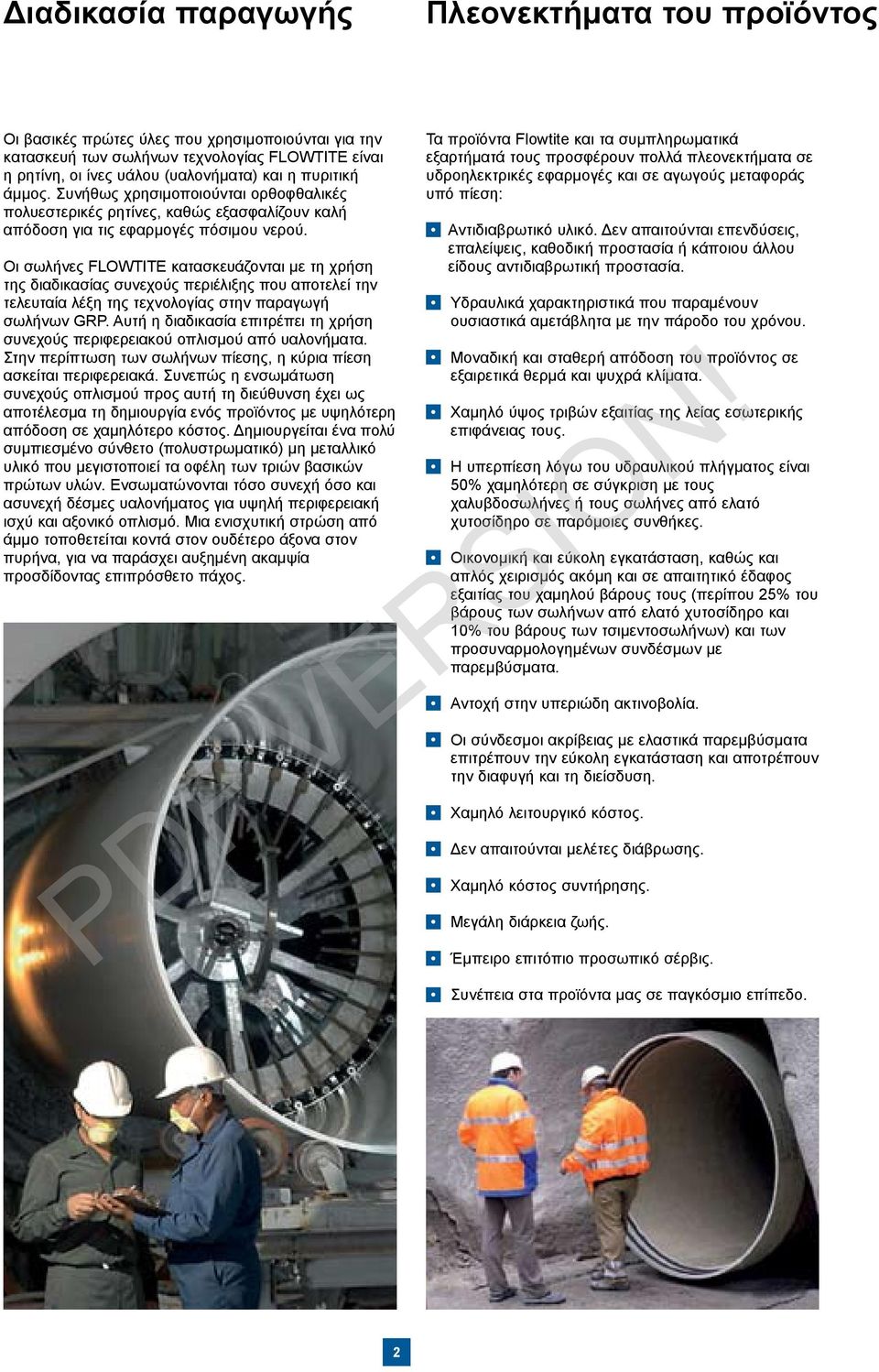

2 Διαδικασία παραγωγής Πλεονεκτήματα του προϊόντος Οι βασικές πρώτες ύλες που χρησιμοποιούνται για την κατασκευή των σωλήνων τεχνολογίας FLOWTITE είναι η ρητίνη, οι ίνες υάλου (υαλονήματα) και η πυριτική άμμος. Συνήθως χρησιμοποιούνται ορθοφθαλικές πολυεστερικές ρητίνες, καθώς εξασφαλίζουν καλή απόδοση για τις εφαρμογές πόσιμου νερού. Οι σωλήνες FLOWTITE κατασκευάζονται με τη χρήση της διαδικασίας συνεχούς περιέλιξης που αποτελεί την τελευταία λέξη της τεχνολογίας στην παραγωγή σωλήνων GRP. Αυτή η διαδικασία επιτρέπει τη χρήση συνεχούς περιφερειακού οπλισμού από υαλονήματα. Στην περίπτωση των σωλήνων πίεσης, η κύρια πίεση ασκείται περιφερειακά. Συνεπώς η ενσωμάτωση συνεχούς οπλισμού προς αυτή τη διεύθυνση έχει ως αποτέλεσμα τη δημιουργία ενός προϊόντος με υψηλότερη απόδοση σε χαμηλότερο κόστος. Δημιουργείται ένα πολύ συμπιεσμένο σύνθετο (πολυστρωματικό) μη μεταλλικό υλικό που μεγιστοποιεί τα οφέλη των τριών βασικών πρώτων υλών. Ενσωματώνονται τόσο συνεχή όσο και ασυνεχή δέσμες υαλονήματος για υψηλή περιφερειακή ισχύ και αξονικό οπλισμό. Μια ενισχυτική στρώση από άμμο τοποθετείται κοντά στον ουδέτερο άξονα στον πυρήνα, για να παράσχει αυξημένη ακαμψία προσδίδοντας επιπρόσθετο πάχος. Τα προϊόντα Flowtite και τα συμπληρωματικά εξαρτήματά τους προσφέρουν πολλά πλεονεκτήματα σε υδροηλεκτρικές εφαρμογές και σε αγωγούς μεταφοράς υπό πίεση: Αντιδιαβρωτικό υλικό. Δεν απαιτούνται επενδύσεις, επαλείψεις, καθοδική προστασία ή κάποιου άλλου είδους αντιδιαβρωτική προστασία. Υδραυλικά χαρακτηριστικά που παραμένουν ουσιαστικά αμετάβλητα με την πάροδο του χρόνου. Μοναδική και σταθερή απόδοση του προϊόντος σε εξαιρετικά θερμά και ψυχρά κλίματα. Χαμηλό ύψος τριβών εξαιτίας της λείας εσωτερικής επιφάνειας τους. Η υπερπίεση λόγω του υδραυλικού πλήγματος είναι 50% χαμηλότερη σε σύγκριση με τους χαλυβδοσωλήνες ή τους σωλήνες από ελατό χυτοσίδηρο σε παρόμοιες συνθήκες. Οικονομική και εύκολη εγκατάσταση, καθώς και απλός χειρισμός ακόμη και σε απαιτητικό έδαφος εξαιτίας του χαμηλού βάρους τους (περίπου 25% του βάρους των σωλήνων από ελατό χυτοσίδηρο και 10% του βάρους των τσιμεντοσωλήνων) και των προσυναρμολογημένων συνδέσμων με παρεμβύσματα. Αντοχή στην υπεριώδη ακτινοβολία. Οι σύνδεσμοι ακρίβειας με ελαστικά παρεμβύσματα επιτρέπουν την εύκολη εγκατάσταση και αποτρέπουν την διαφυγή και τη διείσδυση. Χαμηλό λειτουργικό κόστος. Δεν απαιτούνται μελέτες διάβρωσης. Χαμηλό κόστος συντήρησης. Μεγάλη διάρκεια ζωής. Έμπειρο επιτόπιο προσωπικό σέρβις. Συνέπεια στα προϊόντα μας σε παγκόσμιο επίπεδο.

3 Σειρά προϊόντων Πρόγραμμα παραγωγής σωλήνων Το πρόγραμμα παραγωγής προϊόντων GRP τεχνολογίας FLOWTITE προσφέρει ένα ευρύ φάσμα σωλήνων σε διαφορετικές διαμέτρους, το οποίο συμπληρώνεται με μια εξαιρετική σειρά εξαρτημάτων και αξεσουάρ. Η τυπικές διάμετροι σε mm, στις οποίες διατίθενται τα προϊόντα μας είναι οι εξής: Οι σωλήνες μας διατίθενται και σε άλλες διαμέτρους έως και mm κατόπιν αίτησης. Όλοι οι σωλήνες διατίθενται στους τυπικούς δείκτες ακαμψίας των SN 2500 Pa, SN 5000 Pa και SN Pa. Διατίθενται όμως και σωλήνες με διαφορετικούς δείκτες ακαμψίας (Ν/m2) κατόπιν παραγγελίας. Ανάλογα με τις διαμέτρους τους, οι σωλήνες GRP τεχνολογίας FLOWTITE διατίθενται σε κατηγορίες ονομαστικής πίεσης που κυμαίνονται μεταξύ 1 bar και 40 bar. Η εταιρεία μας πληροί τις προδιαγραφές υψηλής ποιότητας και συνεπώς διασφαλίζει ότι όλοι οι σωλήνες με πίεση μεγαλύτερη από PN1 έχουν ελεγχθεί πλήρως για αντοχή σε διπλάσια από την ονομαστική πίεση. Τυπική κατηγορία πίεσης PN σε bar 1 (βαρύτητα) Η βασική έκδοση των σωλήνων έχει μήκος που ανέρχεται στα 12 μέτρα. Ωστόσο, είναι αποδεκτά και άλλα μήκη κατόπιν παραγγελίας.

4 Εξαρτήματα και αξεσουάρ Πέραν από το πρόγραμμα παραγωγής σωλήνων, σας προσφέρουμε ένα μεγάλο εύρος εξαρτημάτων και αξεσουάρ για σωλήνες GRP. Σε αυτό συμπεριλαμβάνονται γωνίες, ταυ, φλάντζες, συστολές, σέλες, φρεάτια ή προσυναρμολογημένα και προσαρμοσμένα στις ανάγκες σας εξαρτήματα. Η υψηλή ευελιξία των υλικών που χρησιμοποιούνται επιτρέπει την ατομική και προσαρμοσμένη κατασκευή των εξαρτημάτων έτσι, ώστε να ανταποκρίνονται στις απαιτήσεις των πελατών μας. Γωνίες 5-90 Ταυ 90 Ελεύθερες/σταθερές φλάντζες Συστολή Διακλάδωση 60 Συνδέσεις με άλλα υλικά

5 Προδιαγραφές προϊόντων Τα συστήματα σωλήνων GRP παρέχουν λύσεις για εφαρμογές που θέτουν υψηλές απαιτήσεις αντοχής στη διάβρωση και την υψηλή πίεση. Οι σωλήνες GRP χαρακτηρίζονται από εξαιρετική αντοχή εξαιτίας των ινών υάλου, ενώ παράλληλα επιδεικνύουν ένα υψηλό επίπεδο αντοχής στη διάβρωση εξαιτίας της ρητίνης. Αυτός ο συνδυασμός μηχανικών και χημικών ιδιοτήτων τις καθιστά ιδανικές για υδροηλεκτρικές εφαρμογές και εφαρμογές με αγωγούς μεταφοράς υπό πίεση. Αντοχή στη διάβρωση ++ Αντοχή στην υπεριώδη ακτινοβολία + Θερμική διαστολή + Χημική αντοχή + Θερμική μόνωση + Αναλογία kg/m ++ Ταχύτητα ροής/υδραυλικά χαρακτηριστικά ++ Η συνεχής συμμόρφωση της εταιρείας με τα πρότυπα υψηλής ποιότητας αποτελεί ένα σημαντικό παράγοντα που συμβάλλει στην επιτυχία των συστημάτων σωλήνων τεχνολογίας FLOWTITE. Όλες οι μονάδες παραγωγής πιστοποιούνται από τους αρμόδιους φορείς κατά περιόδους και φέρουν επίσημη πιστοποίηση κατά ISO και άλλα πρότυπα. Ανάλογα με τη χώρα, τα συστήματα σωλήνων εγκρίνονται κατά AWWA, CEN, ASTM, DIN, BSI, ISO και πολλά άλλα διεθνή ή τοπικά πρότυπα και πιστοποιήσεις. Βάση υδροστατικού σχεδιασμού (Hydrostatic Design Basis - HDB) Μια σημαντική δοκιμή πιστοποίησης για τη χρήση των σωλήνων σε υδροηλεκτρικές εφαρμογές είναι η καθιέρωση της Βάσης υδροστατικού σχεδιασμού. Αυτή η δοκιμή απαιτεί τον έλεγχο της υδροστατικής πίεσης, προκειμένου να διαπιστωθεί η αποτυχία (διαρροή) ενός καθορισμένου αριθμού δειγμάτων σωλήνων σε μια σειρά από πολύ υψηλά, σταθερά επίπεδα πίεσης. Αυτά τα αποτελέσματα αξιολογούνται βάσει μιας διλογαριθμικής κλίμακας για πίεση (ή περιφερειακή τάση εφελκυσμού) έναντι του χρόνου αποτυχίας και, στη συνέχεια, παρεκτείνονται σε 50 έτη. Η πίεση αποτυχίας (παραμόρφωση) που έχει παρεκταθεί σε 50 έτη, η οποία ονομάζεται βάση υδροστατικής σχεδίασης (παραμόρφωσης) ή HDB, πρέπει να είναι μεγαλύτερη από την κατηγορία πίεσης (παραμόρφωση στην ονομαστική πίεση) σύμφωνα με το συντελεστή ασφαλείας. Επειδή έχει ληφθεί υπόψη ο συνδυασμός των φορτίων που ασκούνται, δηλαδή η αλληλεπίδραση της εσωτερικής πίεσης και των εξωτερικών φορτίων εδάφους, ο πραγματικός μακροπρόθεσμος συντελεστής για την ασφάλεια ενάντια στην αποτυχία πίεσης από μόνος του είναι υψηλότερος από αυτόν το συντελεστή ασφαλείας. Αυτή η δοκιμή πιστοποίησης διασφαλίζει την μακροπρόθεσμη απόδοση του σωλήνα σε συνθήκες πίεσης. Η τιμή παραμόρφωσης HDB που έχει προβλεφθεί για τα επόμενα πέντε έτη όπως δημοσιεύθηκε από τη FLOWTITE ισούται με 0,65%. Νερό σε υψηλή πίεση Μεταφορά εξωτερικού τελικού φορτίου (όπως η αγκύρωση) % Παραμόρφωση 10,0 8,0 6,0 4,0 3,0 2,0 1,0 0,8 0,6 0,4 0,3 0,2 1,51 0,65 0, Χρόνος (ώρες) Επίδραση μακροπρόθεσμης πίεσης στη ζωή των σωλήνων Συντελεστής Poisson ή θερμικός συντελεστής Για τους σωλήνες FLOWTITE, ο συντελεστής δακτυλίου ( περιφερειακός συντελεστής) έχει μια ακτίνα αξονικής αντίδρασης και κυμαίνεται από 0,2 ως 0,29. Για αξονικό φορτίο και περιφερειακή αντίδραση ο συντελεστής Poisson μπορεί να είναι ελαφρώς μικρότερος. Ο θερμικός συντελεστής, αξονικής διαστολής και συστολής για σωλήνες GRP είναι 24 ως 30 x 10-6 cm/cm/ 0 C.

6 Συντελεστής ροής, ταχύτητες ροής και ύψος τριβών Βάσει δοκιμών που διεξήχθησαν σε υπάρχουσες σωληνώσεις FLOWTITE, ο συντελεστής Colebrook-White λαμβάνεται ως 0,029 χιλ. στο εργοτάξιο. Αυτή η τιμή αντιστοιχεί σε ένα συντελεστή ροής Hazen-Williams που ανέρχεται σε C = 150 κατά προσέγγιση. Ο συντελεστής Manning ισούται με n = 0,009. Σε αντίθεση με άλλα διαβρωτικά υλικά, η τραχύτητα της εσωτερικής επιφάνειας των σωλήνων FLOWTITE δεν μεταβάλλεται με το χρόνο, καθώς οι σωλήνες GRP δεν διαβρώνονται. Μπορούν να υλοποιηθούν ταχύτητες έως και 4 m/s, εάν το νερό είναι καθαρό και δεν περιέχει αποξεστικά υλικά. Διατίθεται μια λίστα αναφοράς με τα έργα, όπου καταγράφηκαν ταχύτητες που υπερέβαιναν τα 4 m/s. Οι τοπικές ομάδες σέρβις της εταιρείας μας θα σας παράσχουν υποστήριξη όσον αφορά υπολογισμό του ύψους τριβών διευκολύνοντάς σας έτσι στην επιλογή των κατάλληλων υλικών και διαστάσεων για τους σωλήνες σας. Η ιδανική επιλογή σωλήνων θα σας βοηθήσει να επιτύχετε ένα τεράστιο οικονομικό όφελος ή/και να εξοικονομήσετε επιπρόσθετα κεφάλαια για άλλες επενδύσεις. Υλικό σωλήνων Τραχύτητα (mm) Ύψος τριβών (m) Απώλεια στην παραγωγή (kwh) GRP 0.01 (εργαστήριο) ,183 Διαφορά σε kwh GRP (εργοτάξιο) , ,141 Ελατό χυτοσίδηρο με τσιμεντοκονίαμα Ελατό χυτοσίδηρο με τσιμεντοκονίαμα Υδραυλικό πλήγμα 0.1 (νέα, εργαστηριακή μέτρηση) 1 (εργοτάξιο μετά από κάποιο χρονικό διάστημα) Ύψος τριβών* - Σύγκριση υλικών Το υδραυλικό πλήγμα είναι η απότομη αυξομείωση της πίεσης που προκαλείται από την απότομη αλλαγή στην ταχύτητα του ρευστού που διέρχεται από το σύστημα των σωληνώσεων. Η συνήθης αιτία αυτών των μεταβολών ροής είναι το γρήγορο κλείσιμο και άνοιγμα των βαλβίδων ή η απότομη εκκίνηση ή διακοπή των αντλιών π.χ. κατά τη διάρκεια μιας διακοπής ρεύματος. Οι πιο σημαντικοί παράγοντες που επηρεάζουν το υδραυλικό πλήγμα σε ένα σύστημα σωληνώσεων είναι η αλλαγή της ταχύτητας του ρευστού, ο ρυθμός της αλλαγής ταχύτητας (χρόνος κλεισίματος αντλίας), η συμπιεστότητα του υγρού, η ακαμψία του σωλήνα προς την περιφερειακή διεύθυνση και η φυσική διάταξη του συστήματος σωλήνων. Το υδραυλικό πλήγμα που αναμένεται για τα συστήματα σωληνώσεων τεχνολογίας FLOWTITE ανέρχεται περίπου στο 50% του υδραυλικού πλήγματος που ισχύει για τους χαλύβδινους σωλήνες και τους σωλήνες από ελατό χυτοσίδηρο υπό παρεμφερείς συνθήκες. Οι σωλήνες GRP της εταιρείας μας επιδεικνύουν ένα περιθώριο υδραυλικού πλήγματος 40% σε σύγκριση με την ονομαστική πίεση. Με τον ακόλουθο τύπο μπορεί να υπολογιστεί κατά προσέγγιση ο λόγος της μέγιστης απόκλισης πίεσης σε ένα δεδομένο σημείο μιας ευθείας σωλήνωσης με αμελητέα τριβή: , , , ,956 * Αγωγός μεταφοράς υπό πίεση DN800, I = 1500 m, εκροή 1,5 m3/s, παραγωγή 100% = 5375 ώρες/έτος H = (w v)/g Όπου: ΔH = μεταβολή πίεσης (μέτρα) w = ταχύτητα κύματος υδραυλικού πλήγματος (μέτρα/δευτ.) Δv = μεταβολή ταχύτητας υγρού (μέτρα/δευτ.) g = επιτάχυνση εξαιτίας της βαρύτητας (μέτρα/δευτ. 2 ) Η ομάδα πωλήσεών μας παρέχει σε παγκόσμιο επίπεδο εκτεταμένη υποστήριξη για τον ακριβή προαναφερόμενο υπολογισμό.

7 SN PN DN DN DN *Ορισμένοι αριθμοί έχουν στρογγυλοποιηθεί. Για τον υπολογισμό των τιμών με ακρίβεια απαιτείται ανάλυση μεταβατικής κατάστασης. Επικοινωνήστε με τον τοπικό προμηθευτή FLOWTITE. Ταχύτητα κύματος υδραυλικού πλήγματος* για σωλήνες τεχνολογίας FLOWTITE σε μέτρα/δευτ. Αντοχή στην υπεριώδη ακτινοβολία Δεν υπάρχουν αποδεικτικά στοιχεία που να καταδεικνύουν ότι η φθορά εξαιτίας της υπεριώδους ακτινοβολίας αποτελεί ένα παράγοντα που επηρεάζει τη μακροπρόθεσμη διάρκεια ζωής των σωλήνων τεχνολογίας FLOWTITE. Με βάση την πολυετή και εκτεταμένη εμπειρία της FLOWTITE στη Μέση Ανατολή υπό συνθήκες υγρασίας και ερήμου και στη Σκανδιναβία σε ψυχρούς χειμώνες, καθώς και στη χρήση υπέργειων σωληνώσεων για περισσότερα από 30 έτη, δεν έχει σημειωθεί κάποια δομική επίπτωση στις σωληνώσεις GRP, η οποία να οφείλεται σε ακτινοβολία. Η μοναδική επίπτωση αφορά την εξωτερική επιφάνεια, η οποία ενδέχεται να αποχρωματιστεί. Εάν ζητηθεί, ο εργολάβος εγκατάστασης θα βάψει την εξωτερική επιφάνεια, αλλά κάτι τέτοιο θα απαιτεί μελλοντική συντήρηση.

8 Εγκατάσταση Οι αγωγοί μεταφοράς υδροηλεκτρικών εφαρμογών εγκαθίστανται τόσο σε: ορύγματα όσο και σε υπέργειες εγκαταστάσεις. Με τους σωλήνες τεχνολογίας FLOWTITE είναι εφικτές και οι δύο μέθοδοι εγκατάστασης. Η τελική απόφαση θα εξαρτηθεί από τις μηχανικές παραμέτρους. Συνιστάται να διερευνάται η ύπαρξη απότομων κλίσεων που υπερβαίνουν τις 15º με την εκπόνηση μιας γεωτεχνικής μελέτης, καθώς ο κίνδυνος για την αστάθεια των στηριγμάτων αυξάνεται ανάλογα με την ποιότητα του εδάφους. Συναρμογή Όλες οι λύσεις σωληνώσεων GRP τεχνολογίας FLOWTITE διαθέτουν ένα δοκιμασμένο σύστημα συναρμογής που εξασφαλίζει τη συνεχή λειτουργία των συστημάτων καθ όλη τη διάρκεια της ωφέλιμης ζωής τους. Το σύστημα επίσης παρέχει λύσεις για μεταβατική σύνδεση με άλλα υλικά όπως π.χ. με βαλβίδες ή άλλα συμπληρωματικά εξαρτήματα. Οι σωλήνες συνήθως συνδέονται με τη βοήθεια συνδέσμων GRP τεχνολογίας FLOWTITE που βασίζονται στο σύστημα συνδέσμων REKA. Οι σωλήνες και οι σύνδεσμοι διατίθενται ξεχωριστά ή προσυναρμολογημένοι σε ένα από τα θηλυκά άκρα του σωλήνα. Οι σύνδεσμοι διαθέτουν ένα ελαστομερές παρέμβυσμα (σύστημα REKA) που βασίζεται σε ένα αυλάκι ακριβείας. Επίσης περιλαμβάνουν έναν αναστολέα στο κέντρο του συνδέσμου. παρέμβυσμα Αναστολέας Τα συστήματα σωλήνων πίεσης με μη ισοσταθμισμένες και αξονικές δυνάμεις ώσης απαιτούν υποστήριξη από αγκυρώσεις ή περιοριζόμενα συστήματα συναρμογής. Για τα τυπικά συστήματα σωλήνων, χρησιμοποιούνται αγκυρώσεις για τη μεταφορά των δυνάμεων στο έδαφος. Μια άλλη μέθοδος σχετίζεται με τη χρήση διαξονικών σωλήνων ή/και συστήματα συναρμογής ασφάλισης, τα οποία απορροφούν αποτελεσματικά τις αξονικές δυνάμεις. Αυτή η μέθοδος συνήθως αντικαθιστά την αγκύρωση τσιμέντου και καθιστά την επένδυση πιο αποδοτική από άποψη χρόνου και κόστους. Η υπέργεια εγκατάσταση σε απότομες κλίσεις έχει πολλά πλεονεκτήματα: Το φορτίο στο σύστημα σωλήνων είναι πολύ μικρότερο. Αυτό είναι σημαντικό για την αγκύρωση. Τα στηρίγματα από τσιμέντο μπορούν να αξιολογηθούν ευκολότερα από ότι οι εδαφικές δομές. Η επιτήρηση της ποιότητα της εγκατάστασης διευκολύνεται. Ο εντοπισμός της καθίζησης ή της ολίσθησης των στηριγμάτων είναι ευκολότερος, ενώ η επίλυση των προβλημάτων μπορεί να πραγματοποιηθεί ταχύτερα. παρέμβυσμα Ράβδος ασφάλισης από νάιλον Οι συνδέσεις με μεταλλικό σύνδεσμο (ζιμπό) ή οι συνδέσεις με συγκόλληση επίσης απορροφούν αυτές τις επιπρόσθετες δυνάμεις. Πρόκειται για μόνιμες συνδέσεις που προκύπτουν από την επικόλληση στρώσεων γυαλιού και ταινιών με ρητίνη. Αυτές οι συνδέσεις χρησιμοποιούνται κατά κύριο λόγο στο εργοτάξιο και εγγυώνται ασφαλή σύνδεση μακράς διαρκείας, ιδανική για κάθε τύπο αξονικής δύναμης. Η επιδιόρθωση των βλαβών στα συστήματα σωλήνων μπορεί να διεξαχθεί με μεγαλύτερη ευκολία. Ωστόσο, τα συστήματα σωλήνων GRP τεχνολογίας FLOWTITE έχουν ήδη εγκατασταθεί σε ορύγματα έως και 30º χωρίς ειδική αγκύρωση, όπως επίσης και πάνω από το έδαφος σε κλίσεις 46º. Σύνδεση με συγκόλληση 8

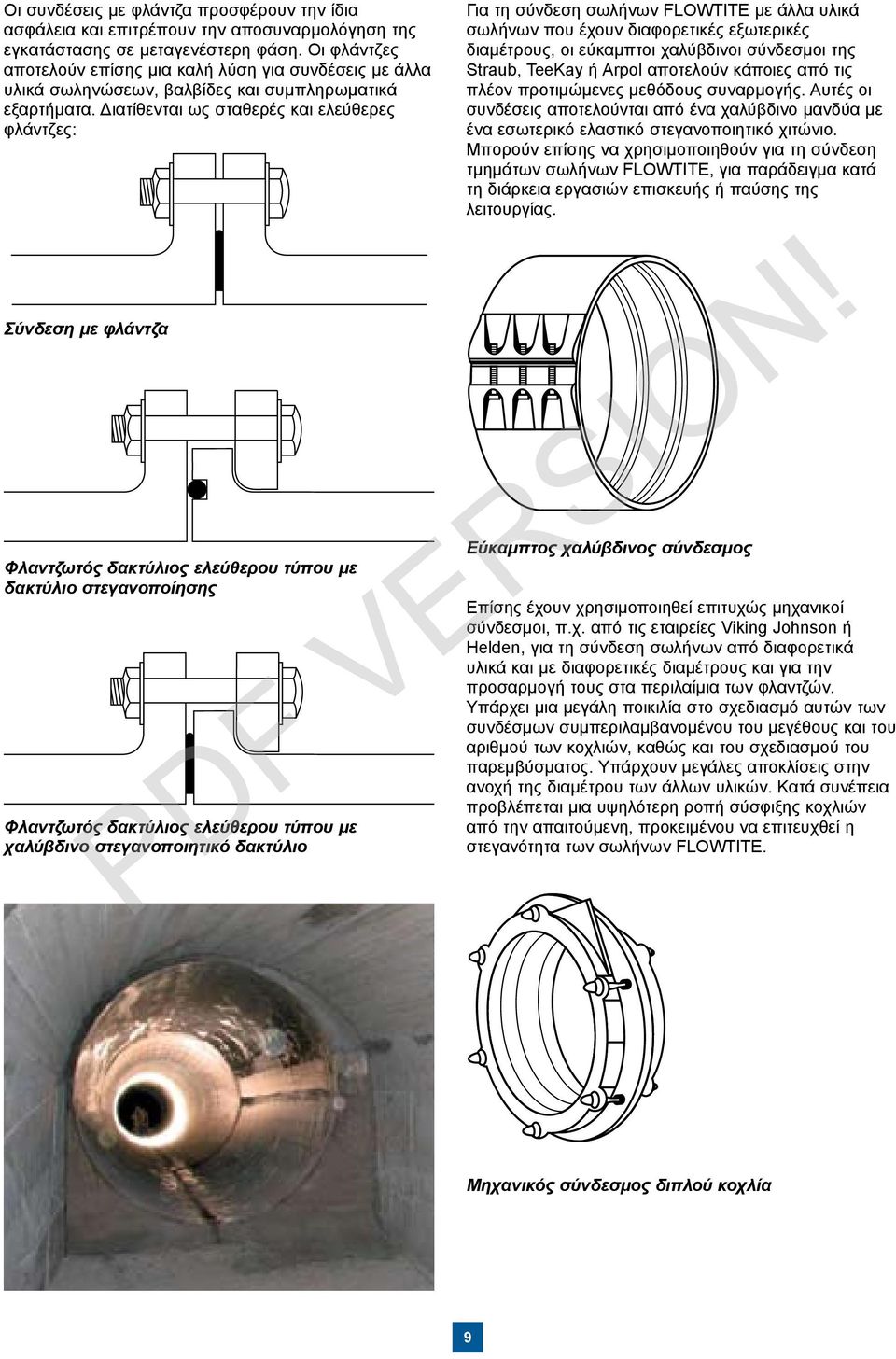

9 Οι συνδέσεις με φλάντζα προσφέρουν την ίδια ασφάλεια και επιτρέπουν την αποσυναρμολόγηση της εγκατάστασης σε μεταγενέστερη φάση. Οι φλάντζες αποτελούν επίσης μια καλή λύση για συνδέσεις με άλλα υλικά σωληνώσεων, βαλβίδες και συμπληρωματικά εξαρτήματα. Διατίθενται ως σταθερές και ελεύθερες φλάντζες: Για τη σύνδεση σωλήνων FLOWTITE με άλλα υλικά σωλήνων που έχουν διαφορετικές εξωτερικές διαμέτρους, οι εύκαμπτοι χαλύβδινοι σύνδεσμοι της Straub, TeeKay ή Arpol αποτελούν κάποιες από τις πλέον προτιμώμενες μεθόδους συναρμογής. Αυτές οι συνδέσεις αποτελούνται από ένα χαλύβδινο μανδύα με ένα εσωτερικό ελαστικό στεγανοποιητικό χιτώνιο. Μπορούν επίσης να χρησιμοποιηθούν για τη σύνδεση τμημάτων σωλήνων FLOWTITE, για παράδειγμα κατά τη διάρκεια εργασιών επισκευής ή παύσης της λειτουργίας. Σύνδεση με φλάντζα Φλαντζωτός δακτύλιος ελεύθερου τύπου με δακτύλιο στεγανοποίησης Φλαντζωτός δακτύλιος ελεύθερου τύπου με χαλύβδινο στεγανοποιητικό δακτύλιο Εύκαμπτος χαλύβδινος σύνδεσμος Επίσης έχουν χρησιμοποιηθεί επιτυχώς μηχανικοί σύνδεσμοι, π.χ. από τις εταιρείες Viking Johnson ή Helden, για τη σύνδεση σωλήνων από διαφορετικά υλικά και με διαφορετικές διαμέτρους και για την προσαρμογή τους στα περιλαίμια των φλαντζών. Υπάρχει μια μεγάλη ποικιλία στο σχεδιασμό αυτών των συνδέσμων συμπεριλαμβανομένου του μεγέθους και του αριθμού των κοχλιών, καθώς και του σχεδιασμού του παρεμβύσματος. Υπάρχουν μεγάλες αποκλίσεις στην ανοχή της διαμέτρου των άλλων υλικών. Κατά συνέπεια προβλέπεται μια υψηλότερη ροπή σύσφιξης κοχλιών από την απαιτούμενη, προκειμένου να επιτευχθεί η στεγανότητα των σωλήνων FLOWTITE. Μηχανικός σύνδεσμος διπλού κοχλία

10 Υπηρεσίες Παραπομπές Οι ειδικοί στον τομέα μας, καθώς και τα σημεία πώλησής της εταιρείας μας ανά τον κόσμο προσφέρουν ένα ευρύ φάσμα προϊόντων και υπηρεσιών υποστήριξης. Θα σας παράσχουν βοήθεια στις ακόλουθες εργασίες: Μελέτη έργου και επιλογή των πλέον κατάλληλων υλικών ανάλογα με τις συνθήκες διάβρωσης, θερμοκρασίας και πίεσης. Διαμόρφωση της εγκατάστασης και υπολογισμός των στηριγμάτων και των αγκυρώσεων. Εξαιτίας της διαθεσιμότητας των προϊόντων σε παγκόσμιο επίπεδο, η εταιρεία Amiantit έχει κατασκευάσει αγωγούς μεταφοράς σε όλο τον κόσμο. Η λίστα που ακολουθεί αποτελεί μόνο ένα μικρό δείγμα των διαθέσιμων αναφορών. Μόνο στη Νορβηγία, έχουν εγκατασταθεί περισσότεροι από 200 αγωγοί μεταφοράς με σωλήνες GRP τεχνολογίας FLOWTITE από το Για περισσότερες πληροφορίες, επισκεφτείτε την σελίδα αναφορών ( Reference List ) στην τοποθεσία της εταιρείας στο Web στη διεύθυνση Υδραυλικοί υπολογισμοί. Ανάλυση τάσεων για υπόγειες και υπέργειες εγκαταστάσεις. Εργαστηριακή τοποθέτηση των τυμπάνων. Επιτόπια επίβλεψη. 10

11 Έργο Χώρα Διάμετρος (mm) Πίεση (bar) Μήκος (m) Παρατήρηση Al Bayadh Al Kharj Σαουδική Αραβία Arskog Νορβηγία Μεταφορά ελικοπτέρων Bang Pakong Ταϊλάνδη Camserney Η.Β Canalete Κόστα Ρίκα Djupfjord Νορβηγία Glenowen Ιρλανδία Hillsborough, New Hampshire Η.Π.Α ,5 730 Kelchsau Αυστρία 1200/ La Esperanza Ονδούρα Κατασκευή ως καμπυλωμένη σωλήνωση Langfjorden Νορβηγία Εγκατάσταση σε σήραγγα Majdan Βοσνία Malangkap Μαλαισία Matanzas Γουατεμάλα Montechristo Γουατεμάλα Mularvikjun Ισλανδία Παλιώρη Ελλάδα Songyuan Κίνα Storfors Σουηδία Twimberg Αυστρία Vangpollen Νορβηγία Μέγιστη κλίση 47 11

12 Έχει καταβληθεί κάθε δυνατή προσπάθεια έτσι, ώστε τα περιεχόμενα του παρόντος διαφημιστικού εντύπου να είναι ακριβή. Ωστόσο, η Amiantit και οι θυγατρικές εταιρείες της δεν φέρουν ευθύνη για τυχόν προβλήματα που ενδέχεται να ανακύψουν ως αποτέλεσμα σφαλμάτων που ενδεχομένως περιέχονται στην παρούσα έκδοση. Συνεπώς, οι πελάτες μας θα πρέπει να υποβάλλουν ερωτήματα στον εκάστοτε προμηθευτή τους και να ενημερώνονται πλήρως για την καταλληλότητα των προϊόντων που έχει προμηθεύσει ή κατασκευάσει η Amiantit ή/και οι θυγατρικές εταιρείες της, προτού τα χρησιμοποιήσουν. Διανέμεται από: APS Greece Μ. Αλεξάνδρου 81, Μαρούσι Τ.Κ Αθήνα Τηλ.: Φαξ: info-gr@aps-sales.com Flowtite Technology AS P.O. Box Sandefjord Νορβηγία Τηλ.: Φαξ: info@amiantit.com FT-Hydro Power V GR
