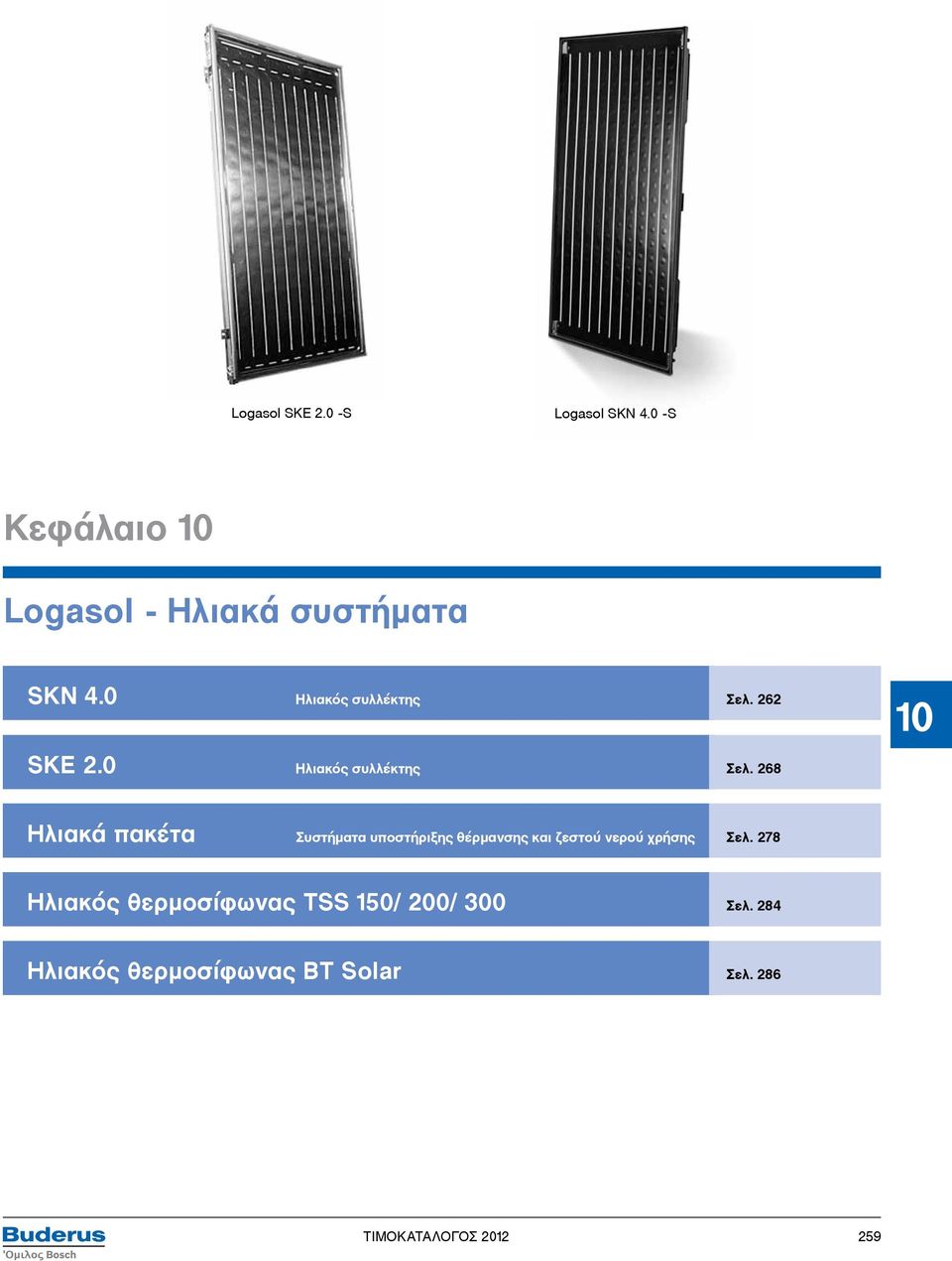

1 SKE 2.0 -S SKN 4.0 -S Κεφάλαιο 10 - Ηλιακά συστήματα SKN 4.0 Ηλιακός συλλέκτης Σελ. 262 SKE 2.0 Ηλιακός συλλέκτης Σελ. 268 Ηλιακά πακέτα Συστήματα υποστήριξης θέρμανσης και ζεστού νερού χρήσης Σελ. 278 Ηλιακός θερμοσίφωνας TSS 150/ 200/ 300 Σελ. 284 Ηλιακός θερμοσίφωνας ΒΤ Solar Σελ

2 260

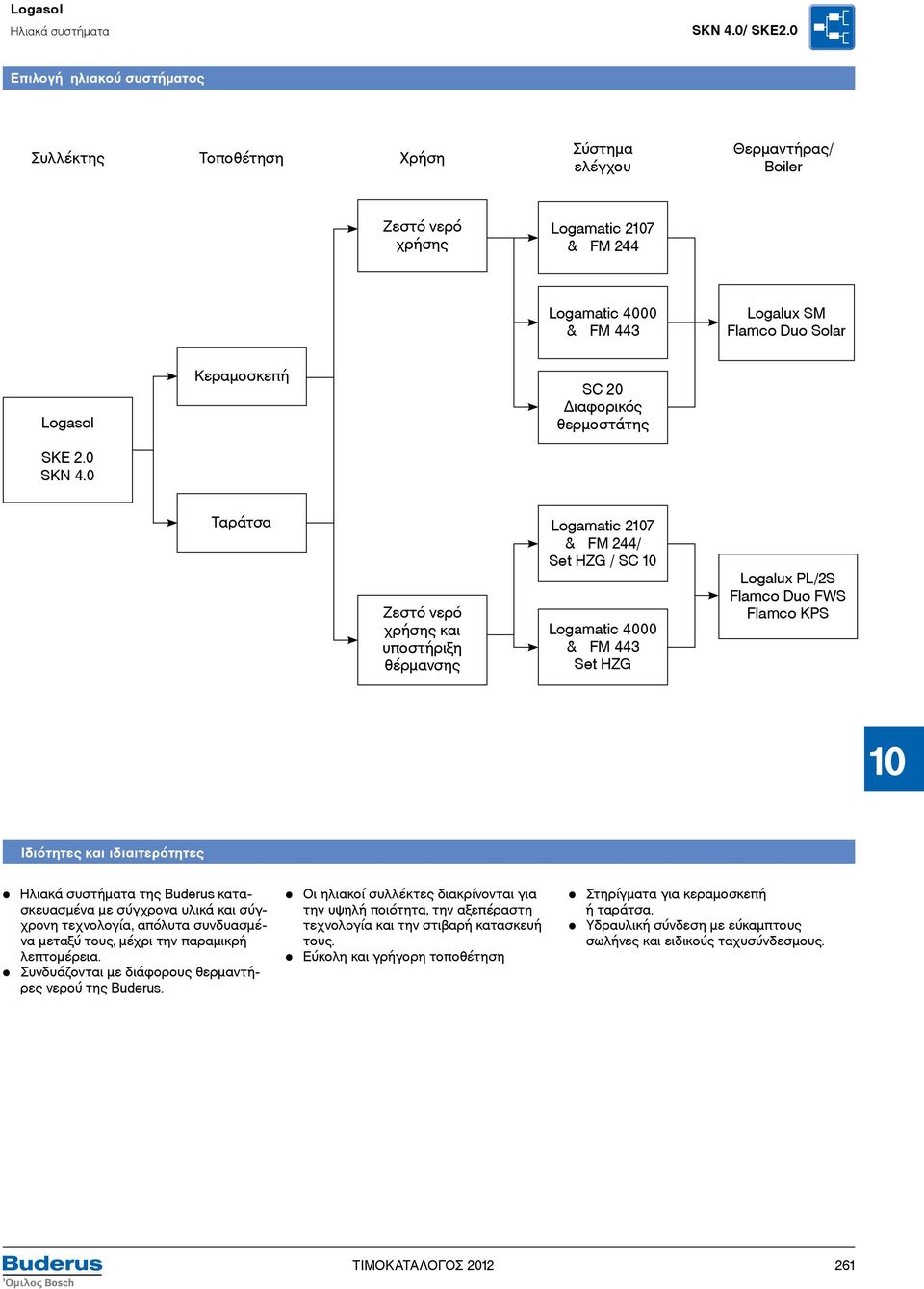

3 Ηλιακά συστήματα SKN 4.0/ SKE2.0 Επιλογή ηλιακού συστήματος Συλλέκτης Τοποθέτηση Χρήση Σύστημα ελέγχου Θερμαντήρας/ Boiler Ζεστό νερό χρήσης Logamatic 2107 & FM 244 Logamatic 4000 & FM 443 Logalux SM Flamco Duo Solar Κεραμοσκεπή SC 20 Διαφορικός θερμοστάτης SKE 2.0 SKN 4.0 Ταράτσα Ζεστό νερό χρήσης και υποστήριξη θέρμανσης Logamatic 2107 & FM 244/ Set HZG / SC 10 Logamatic 4000 & FM 443 Set HZG Logalux PL/2S Flamco Duo FWS Flamco KPS Ιδιότητες και ιδιαιτερότητες Ηλιακά συστήματα της Buderus κατασκευασμένα με σύγχρονα υλικά και σύγχρονη τεχνολογία, απόλυτα συνδυασμένα μεταξύ τους, μέχρι την παραμικρή λεπτομέρεια. Συνδυάζονται με διάφορους θερμαντήρες νερού της Buderus. Οι ηλιακοί συλλέκτες διακρίνονται για την υψηλή ποιότητα, την αξεπέραστη τεχνολογία και την στιβαρή κατασκευή τους. Εύκολη και γρήγορη τοποθέτηση Στηρίγματα για κεραμοσκεπή ή ταράτσα. Υδραυλική σύνδεση με εύκαμπτους σωλήνες και ειδικούς ταχυσύνδεσμους. 261

4 SKN 4.0 Ηλιακά συστήματα SKN 4.0 ηλιακός συλλέκτης SKN 4.0 Γενικά χαρακτηριστικά Hλιακός συλλέκτης υψηλής απόδοσης με ενιαίο πλαίσιο κατασκευασμένο από Fiberglass. Ο συλλέκτης διατίθεται για κάθετη και οριζόντια τοποθέτηση. Δυνατότητα τοποθέτησης σε ταράτσα ή κεραμοσπεπή. Απορροφητής κατασκευασμένος από ενιαίο φύλλο αλουμινίου - χαλκού με επιλεκτική επίστρωση (PVD) και συγκολλημένος με υπερήχους για βελτιωμένη απόδοση και καλύτερη αισθητική. Αεριζόμενο πλαίσιο για την αποφυγή σχηματισμού υγρασίας. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 50 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM εγκεκριμένα από το TUV και συνδετήρες κλιπ για την συναρμολόγηση χωρίς εργαλεία. Ενσωματωμένο κυάθιο αισθητηρίου Φ 6 mm. Ευρωπαϊκή πιστοποίηση CE & Solarkeymark. Τύπος Κωδικός Τιμή SKN 4.0- s Για καθετή τοποθέτηση SKN 4.0- w Για οριζόντια τοποθέτηση Εξοπλισμός υδραυλικής σύνδεσης SKN 4.0 Τύπος Κωδικός Τιμή Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών. Απαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών. Κεραμοσκεπής Ταράτσας Σετ εξαεριστικού Για τον εξαερισμό του ηλιακού συστήματος. Aπαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλετών Σετ σύνδεσης Για τη υδραυλική σύνδεση δυο κάθετων σειρών πολλαπλών ηλιακών συλλεκτών. Aπαραίτητος αριθμός: 1 σετ σειρών για κάθε πρόσθετη σειρά

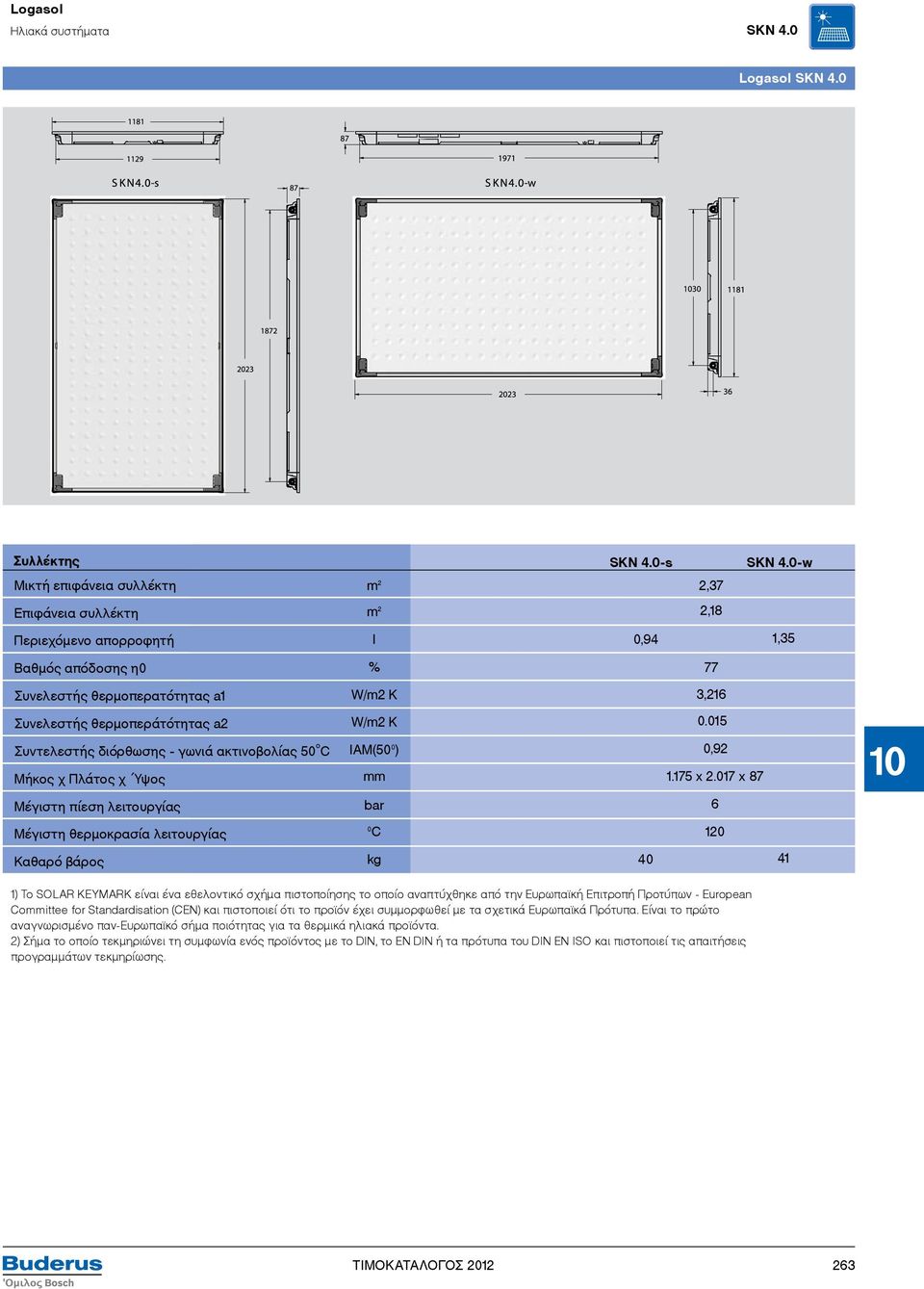

5 Ηλιακά συστήματα SKN 4.0 SKN 4.0 Συλλέκτης SKN 4.0-s SKN 4.0-w Μικτή επιφάνεια συλλέκτη m² 2,37 Επιφάνεια συλλέκτη m² 2,18 Περιεχόμενο απορροφητή l 0,94 1,35 Βαθμός απόδοσης η0 % 77 Συνελεστής θερμοπερατότητας a1 W/m2 K 3,216 Συνελεστής θερμοπεράτότητας a2 W/m2 K Συντελεστής διόρθωσης - γωνιά ακτινοβολίας 50 ο C IAM(50 ) 0,92 Μήκος χ Πλάτος χ Ύψος mm x x 87 Μέγιστη πίεση λειτουργίας bar 6 Μέγιστη θερμοκρασία λειτουργίας C 120 Καθαρό βάρος kg ) Το SOLAR KEYMARK είναι ένα εθελοντικό σχήμα πιστοποίησης το οποίο αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Προτύπων - European Committee for Standardisation (CEN) και πιστοποιεί ότι το προϊόν έχει συμμορφωθεί με τα σχετικά Ευρωπαϊκά Πρότυπα. Είναι το πρώτο αναγνωρισμένο παν-ευρωπαϊκό σήμα ποιότητας για τα θερμικά ηλιακά προϊόντα. 2) Σήμα το οποίο τεκμηριώνει τη συμφωνία ενός προϊόντος με το DIN, το EN DIN ή τα πρότυπα του DIN EN ISO και πιστοποιεί τις απαιτήσεις προγραμμάτων τεκμηρίωσης. 263

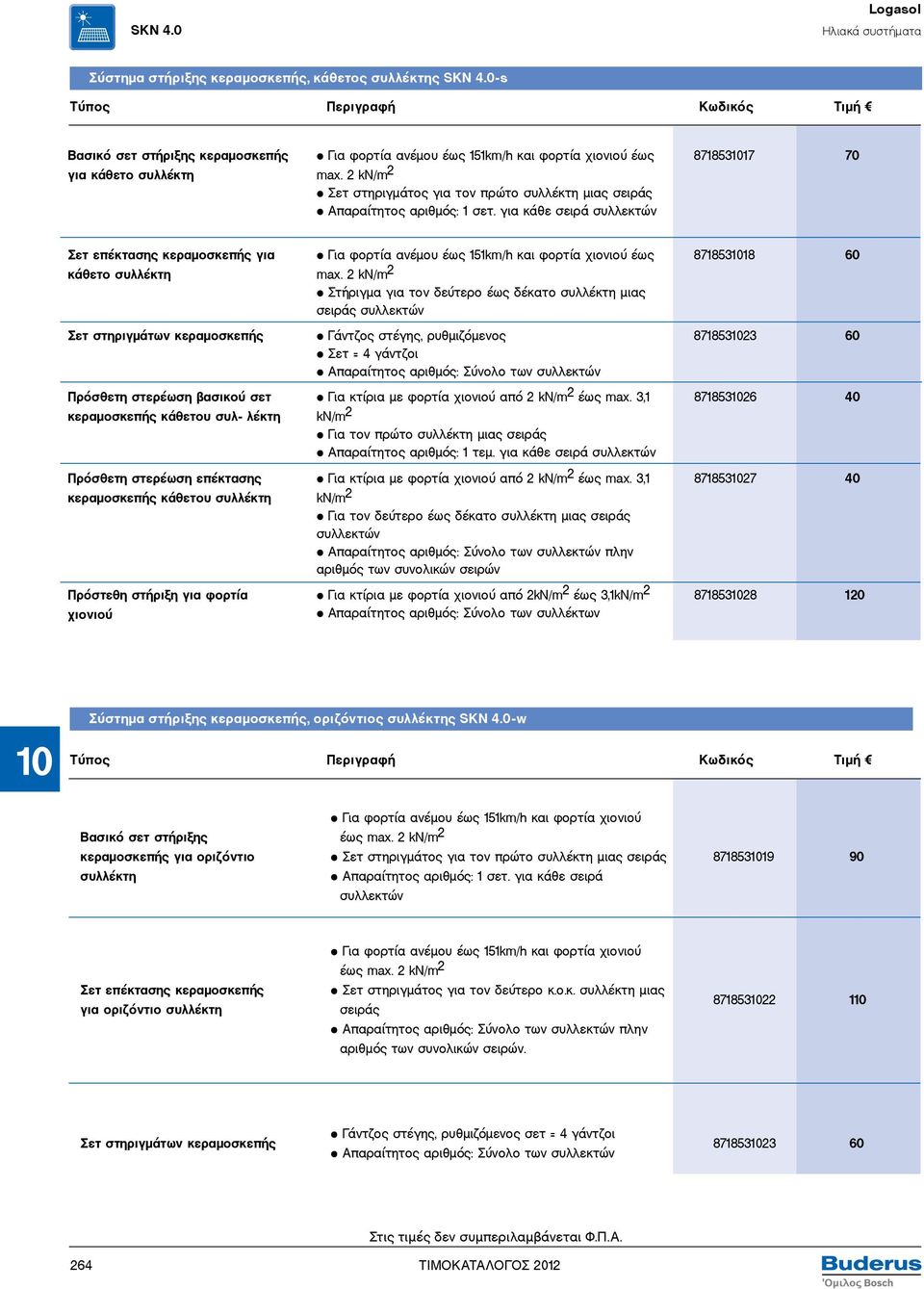

6 SKN 4.0 Ηλιακά συστήματα Σύστημα στήριξης κεραμοσκεπής, κάθετος συλλέκτης SKN 4.0-s Τύπος Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για κάθετο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ επέκτασης κεραμοσκεπής για κάθετο συλλέκτη Σετ στηριγμάτων κεραμοσκεπής Πρόσθετη στερέωση βασικού σετ κεραμοσκεπής κάθετου συλ- λέκτη Πρόσθετη στερέωση επέκτασης κεραμοσκεπής κάθετου συλλέκτη Πρόστεθη στήριξη για φορτία χιονιού Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Στήριγμα για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς συλλεκτών Γάντζος στέγης, ρυθμιζόμενος Σετ = 4 γάντζοι Aπαραίτητος αριθμός: Σύνολο των συλλεκτών Για κτίρια με φορτία χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών Για κτίρια με φορτία χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Για τον δεύτερο έως δέκατο συλλέκτη μιας σειράς συλλεκτών Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Για κτίρια με φορτία χιονιού από 2kN/m 2 έως 3,1kN/m 2 Απαραίτητος αριθμός: Σύνολο των συλλέκτων Σύστημα στήριξης κεραμοσκεπής, οριζόντιος συλλέκτης SKN 4.0-w Τύπος Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ επέκτασης κεραμοσκεπής για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον δεύτερο κ.ο.κ. συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Σετ στηριγμάτων κεραμοσκεπής Γάντζος στέγης, ρυθμιζόμενος σετ = 4 γάντζοι Aπαραίτητος αριθμός: Σύνολο των συλλεκτών

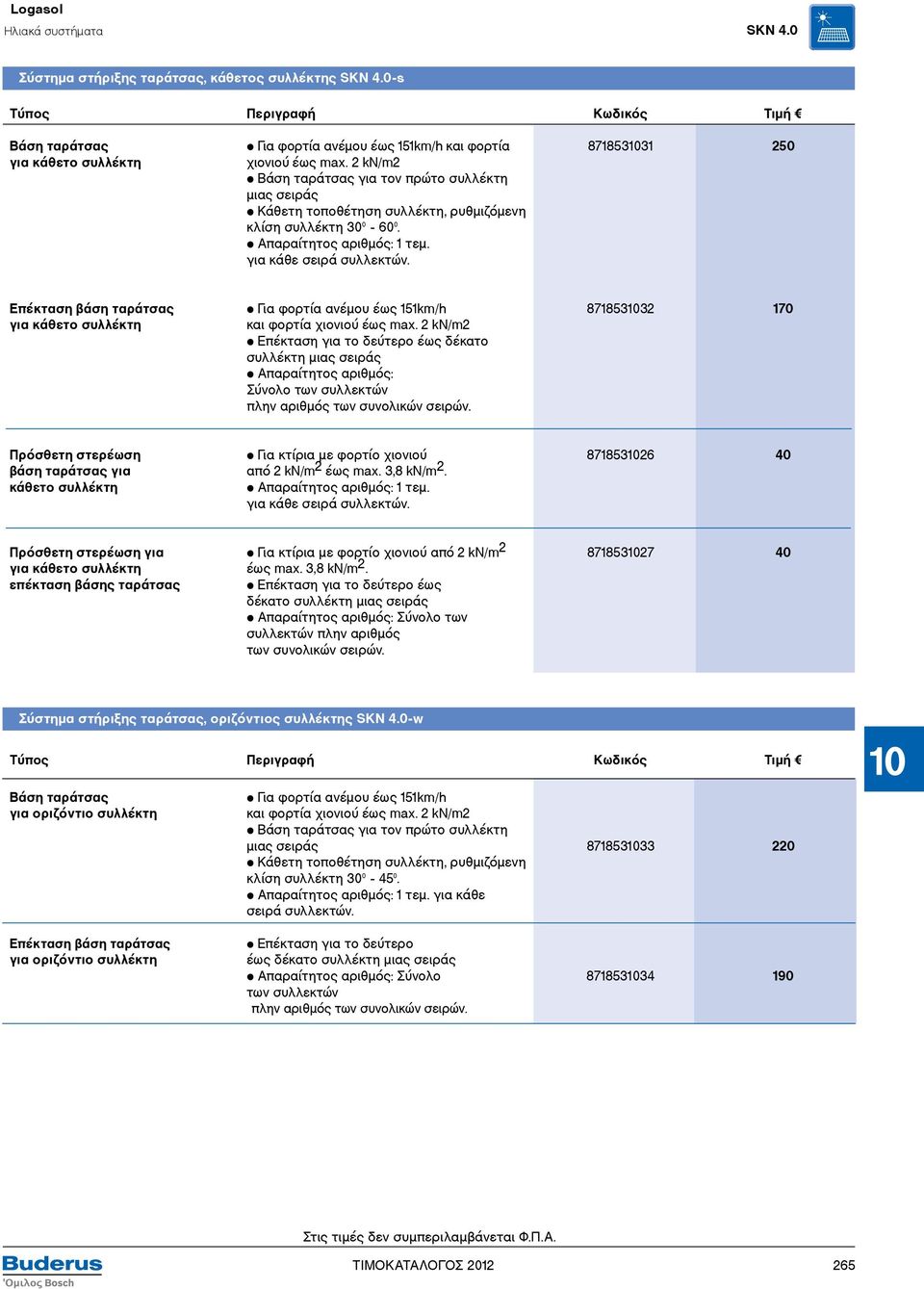

7 Ηλιακά συστήματα SKN 4.0 Σύστημα στήριξης ταράτσας, κάθετος συλλέκτης SKN 4.0-s Τύπος Κωδικός Τιμή Βάση ταράτσας Για φορτία ανέμου έως 151km/h και φορτία για κάθετο συλλέκτη χιονιού έως max. 2 kn/m2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Επέκταση βάση ταράτσας Για φορτία ανέμου έως 151km/h για κάθετο συλλέκτη και φορτία χιονιού έως max. 2 kn/m2 Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. Πρόσθετη στερέωση Για κτίρια με φορτίο χιονιού βάση ταράτσας για από 2 kn/m 2 έως max. 3,8 kn/m 2. κάθετο συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Πρόσθετη στερέωση για Για κτίρια με φορτίο χιονιού από 2 kn/m για κάθετο συλλέκτη έως max. 3,8 kn/m 2. επέκταση βάσης ταράτσας Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. Σύστημα στήριξης ταράτσας, οριζόντιος συλλέκτης SKN 4.0-w Τύπος Κωδικός Τιμή Βάση ταράτσας για οριζόντιο συλλέκτη Επέκταση βάση ταράτσας για οριζόντιο συλλέκτη Για φορτία ανέμου έως 151km/h και φορτία χιονιού έως max. 2 kn/m2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών. Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών. 265

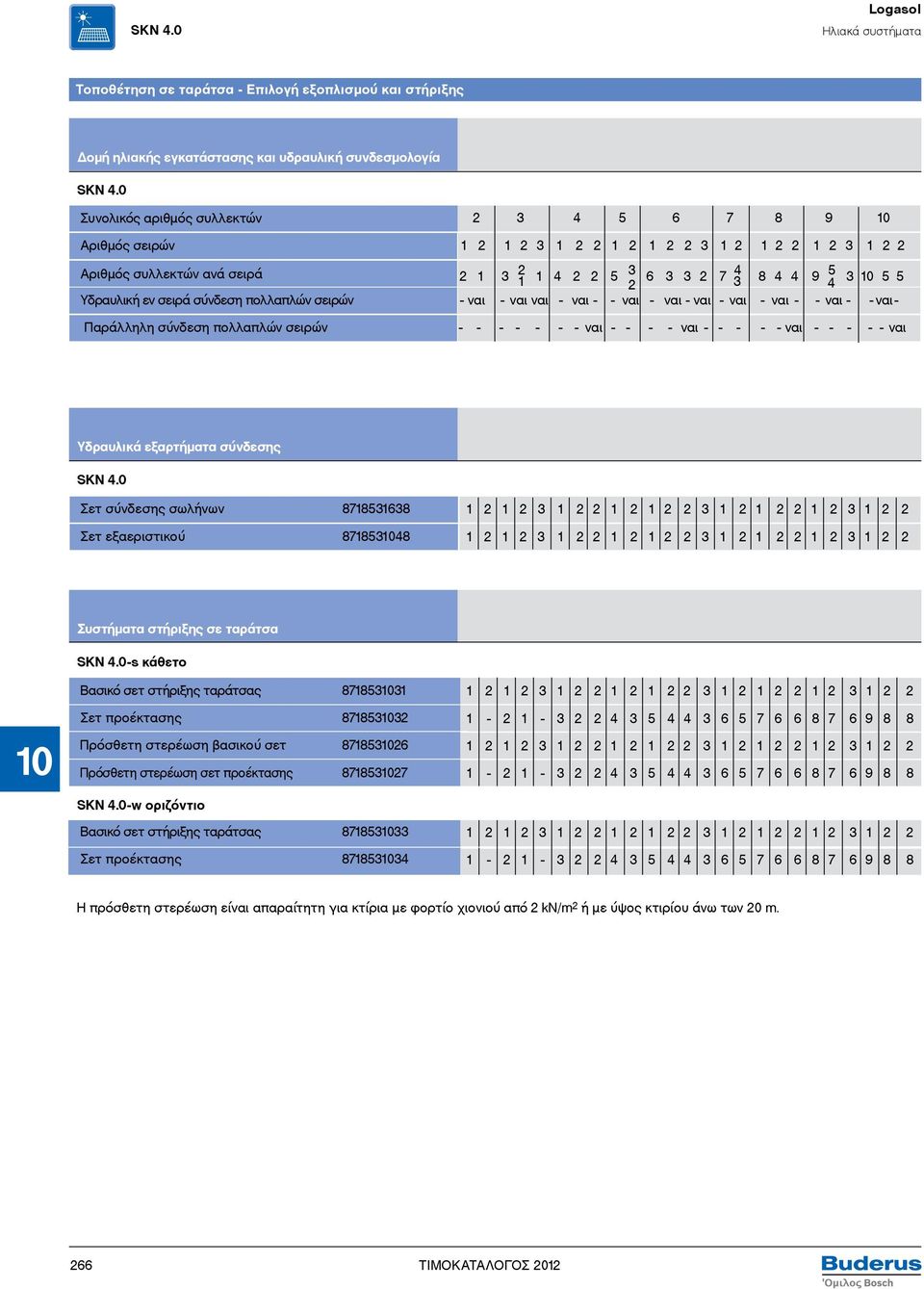

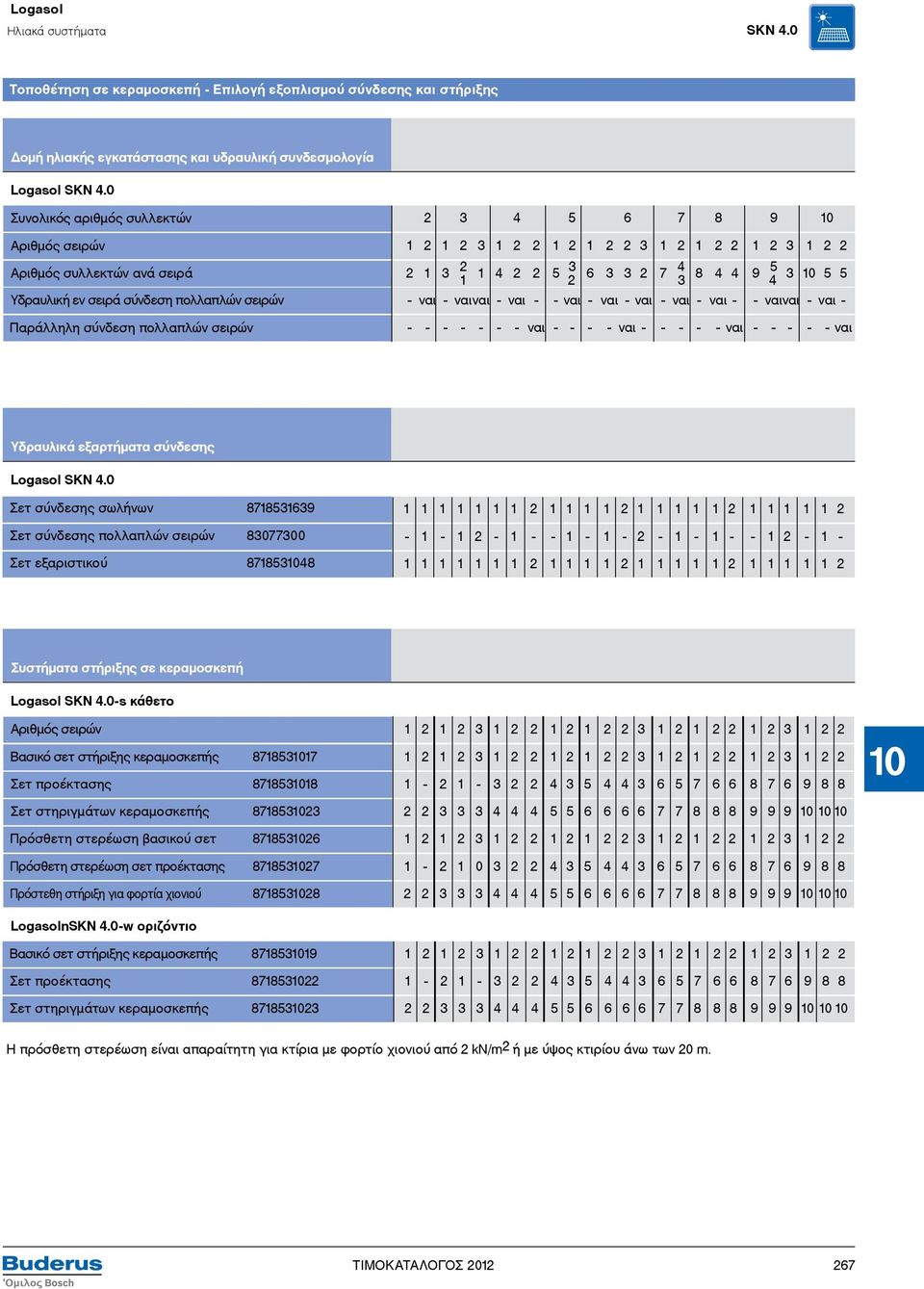

8 SKN 4.0 Ηλιακά συστήματα Τοποθέτηση σε ταράτσα - Επιλογή εξοπλισμού και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία SKN 4.0 Συνολικός αριθμός συλλεκτών Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών Παράλληλη σύνδεση πολλαπλών σειρών ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι - - ναι ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης SKN 4.0 Σετ σύνδεσης σωλήνων Σετ εξαεριστικού Συστήματα στήριξης σε ταράτσα SKN 4.0-s κάθετο Βασικό σετ στήριξης ταράτσας Σετ προέκτασης Πρόσθετη στερέωση βασικού σετ Πρόσθετη στερέωση σετ προέκτασης SKN 4.0-w οριζόντιο Βασικό σετ στήριξης ταράτσας Σετ προέκτασης Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 266

9 Ηλιακά συστήματα SKN 4.0 Τοποθέτηση σε κεραμοσκεπή - Επιλογή εξοπλισμού σύνδεσης και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία SKN 4.0 Συνολικός αριθμός συλλεκτών Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών Παράλληλη σύνδεση πολλαπλών σειρών ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι ναι - ναι ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης SKN 4.0 Σετ σύνδεσης σωλήνων Σετ σύνδεσης πολλαπλών σειρών Σετ εξαριστικού Συστήματα στήριξης σε κεραμοσκεπή SKN 4.0-s κάθετο Αριθμός σειρών Βασικό σετ στήριξης κεραμοσκεπής Σετ προέκτασης Σετ στηριγμάτων κεραμοσκεπής Πρόσθετη στερέωση βασικού σετ Πρόσθετη στερέωση σετ προέκτασης Πρόστεθη στήριξη για φορτία χιονιού nskn 4.0-w οριζόντιο Βασικό σετ στήριξης κεραμοσκεπής Σετ προέκτασης Σετ στηριγμάτων κεραμοσκεπής Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 267

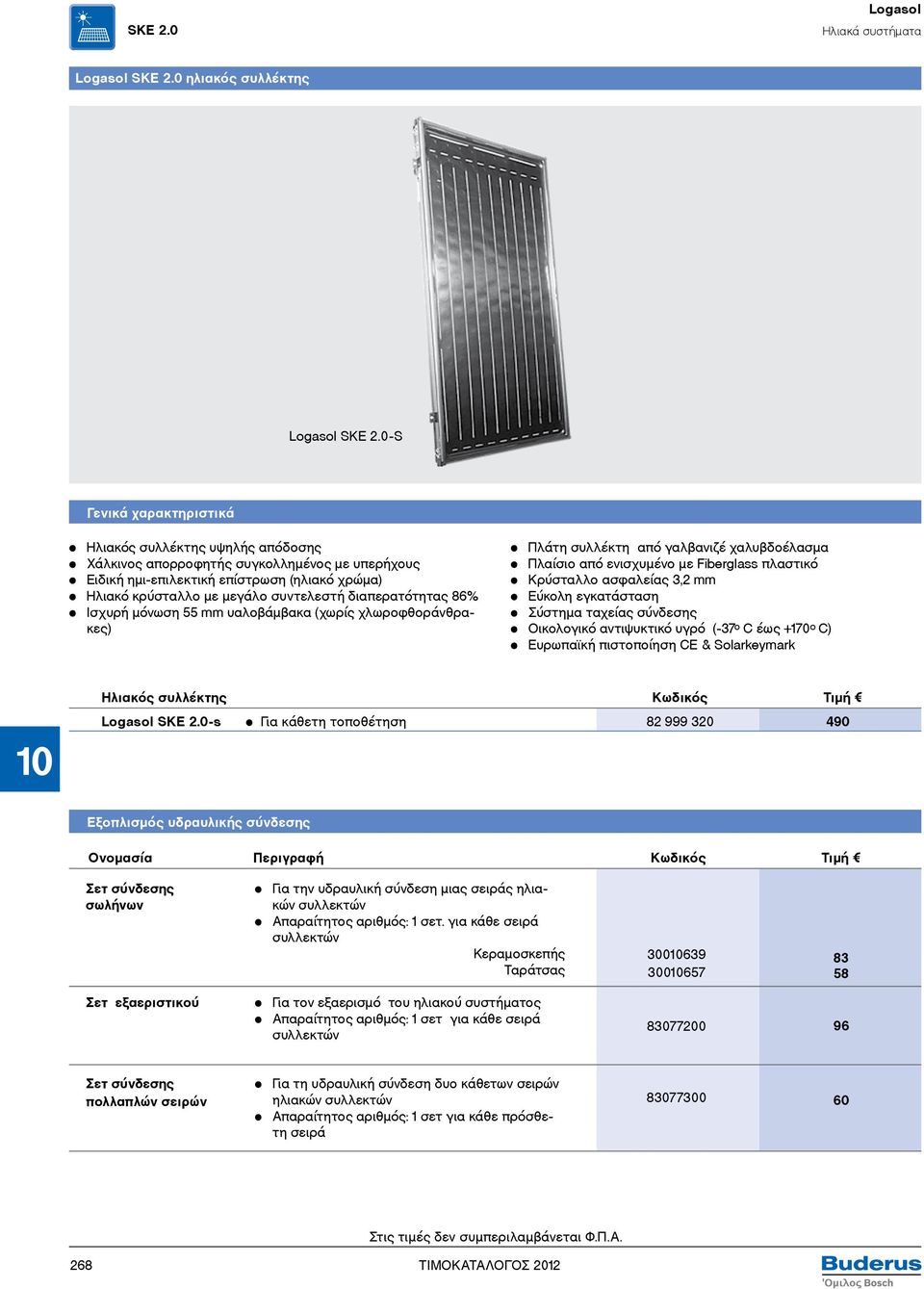

10 SKE 2.0 Ηλιακά συστήματα SKE 2.0 ηλιακός συλλέκτης SKE 2.0-S Γενικά χαρακτηριστικά Hλιακός συλλέκτης υψηλής απόδοσης Χάλκινος απορροφητής συγκολλημένος με υπερήχους Eιδική ημι-επιλεκτική επίστρωση (ηλιακό χρώμα) Ηλιακό κρύσταλλο με μεγάλο συντελεστή διαπερατότητας 86% Ισχυρή μόνωση 55 mm υαλοβάμβακα (χωρίς χλωροφθοράνθρακες) Πλάτη συλλέκτη από γαλβανιζέ χαλυβδοέλασμα Πλαίσιο από ενισχυμένο με Fiberglass πλαστικό Κρύσταλλο ασφαλείας 3,2 mm Εύκολη εγκατάσταση Σύστημα ταχείας σύνδεσης Οικολογικό αντιψυκτικό υγρό (-37 ο C έως +170 o C) Ευρωπαϊκή πιστοποίηση CE & Solarkeymark Ηλιακός συλλέκτης Κωδικός Τιμή SKE 2.0-s Για κάθετη τοποθέτηση Εξοπλισμός υδραυλικής σύνδεσης Ονομασία Κωδικός Τιμή Σετ σύνδεσης σωλήνων Για την υδραυλική σύνδεση μιας σειράς ηλιακών συλλεκτών Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Κεραμοσκεπής Ταράτσας Σετ εξαεριστικού Για τον εξαερισμό του ηλιακού συστήματος Aπαραίτητος αριθμός: 1 σετ για κάθε σειρά συλλεκτών Σετ σύνδεσης πολλαπλών σειρών Για τη υδραυλική σύνδεση δυο κάθετων σειρών ηλιακών συλλεκτών Aπαραίτητος αριθμός: 1 σετ για κάθε πρόσθετη σειρά

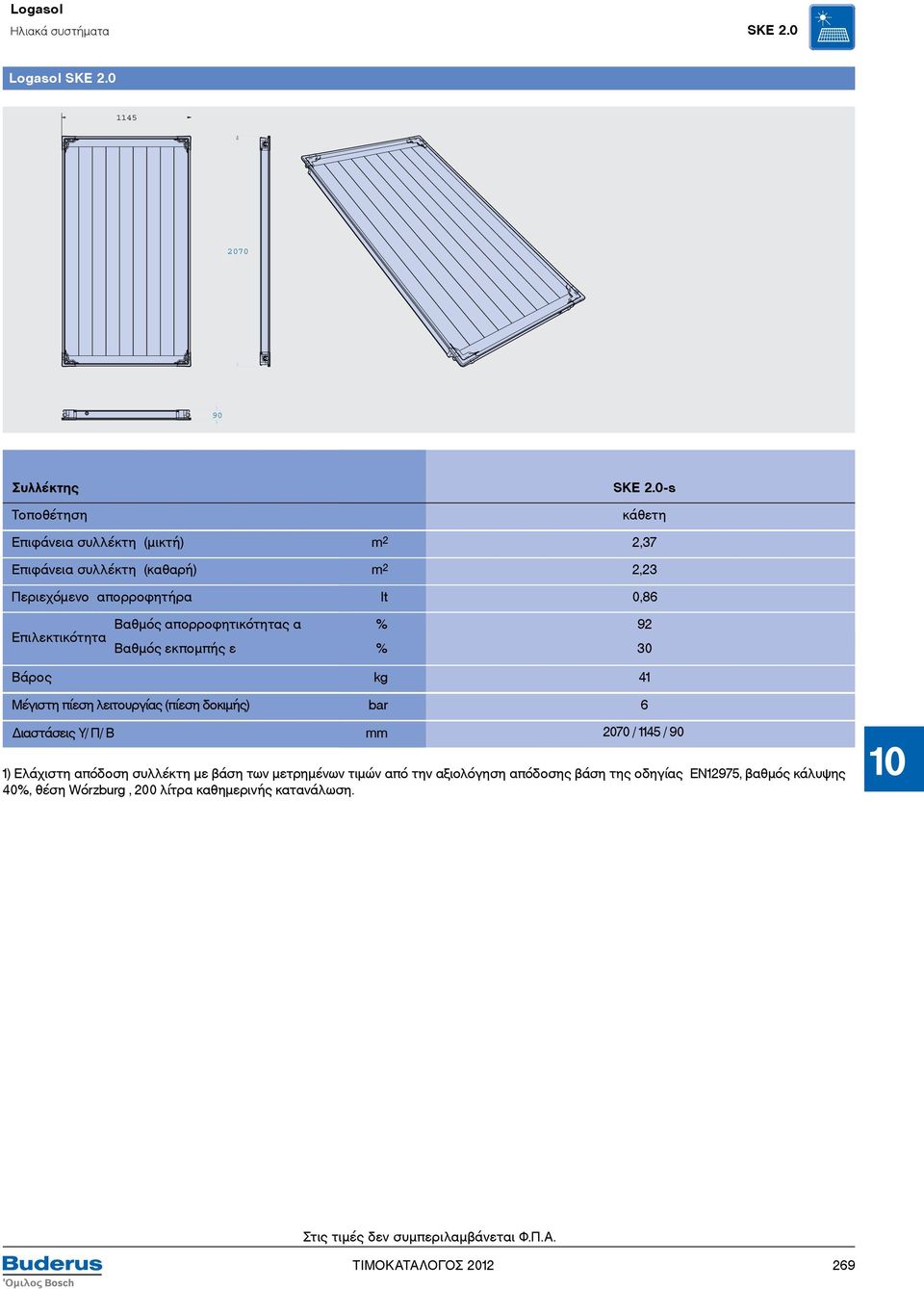

11 Ηλιακά συστήματα SKE 2.0 SKE Συλλέκτης Τοποθέτηση SKE 2.0-s κάθετη Επιφάνεια συλλέκτη (μικτή) m 2 2,37 Επιφάνεια συλλέκτη (καθαρή) m 2 2,23 Περιεχόμενο απορροφητήρα lt 0,86 Βαθμός απορροφητικότητας α % 92 Επιλεκτικότητα Βαθμός εκπομπής ε % 30 Βάρος kg 41 Μέγιστη πίεση λειτουργίας (πίεση δοκιμής) bar 6 Διαστάσεις Υ/ Π/ Β mm 2070 / 1145 / 90 1) Ελάχιστη απόδοση συλλέκτη με βάση των μετρημένων τιμών από την αξιολόγηση απόδοσης βάση της οδηγίας EN12975, βαθμός κάλυψης 40%, θέση Würzburg, 200 λίτρα καθημερινής κατανάλωση. 269

12 SKE 2.0 Ηλιακά συστήματα Σύστημα στήριξης κεραμοσκεπής, κάθετος συλλέκτης SKE 2.0-s Ονομασία Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για κάθετο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ προέκτασης κεραμοσκεπής για κάθετο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m Σετ στηριγμάτων κεραμοσκεπής Γάντζος στέγης, ρυθμιζόμενος σετ = 4 γάντζοι Aπαραίτητος αριθμός: Σύνολο των συλλεκτών Πρόσθετη στερέωση βασικού σετ κεραμοσκεπής κάθετου συλλέκτη Για κτίρια με φορτίο χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών Πρόσθετη στερέωση προέκτασης κεραμοσκεπής κάθετου συλλέκτη. Για κτίρια με φορτίο χιονιού από 2 kn/m 2 έως max. 3,1 kn/m 2 Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Σετ στηριγμάτων για πρόσθετη στερέωση Για κτίρια με φορτίο χιονιού από 2kN/m 2 έως 3,1kN/m 2, Απαραίτητος αριθμός: Σύνολο των συλλέκτων Σύστημα στήριξης ταράτσας, κάθετος συλλέκτης SKE 2.0-s Ονομασία Κωδικός Τιμή Βάση ταράτσας για κάθετο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη 30 ο -60 ο Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών Επέκταση βάση ταράτσας για κάθετο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών Πρόσθετη στερέωση βάση ταράτσας για κάθετο συλλέκτη Για κτίρια με φορτίο χιονιού από 2 kn/m 2 έως max. 3,8 kn/m2 Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών

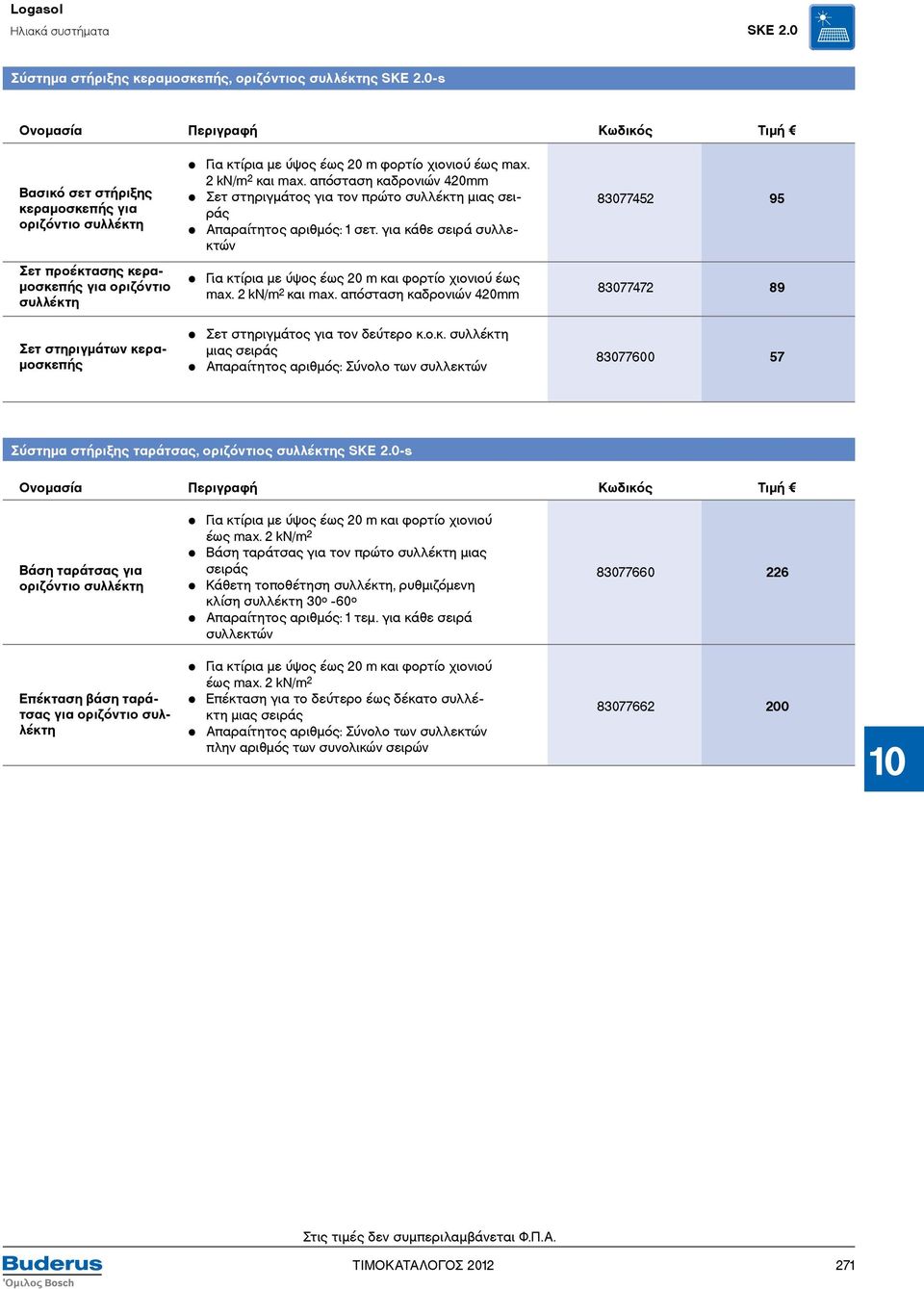

13 Ηλιακά συστήματα SKE 2.0 Σύστημα στήριξης κεραμοσκεπής, οριζόντιος συλλέκτης SKE 2.0-s Ονομασία Κωδικός Τιμή Βασικό σετ στήριξης κεραμοσκεπής για οριζόντιο συλλέκτη Για κτίρια με ύψος έως 20 m φορτίο χιονιού έως max. 2 kn/m 2 και max. απόσταση καδρονιών 420mm Σετ στηριγμάτος για τον πρώτο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: 1 σετ. για κάθε σειρά συλλεκτών Σετ προέκτασης κεραμοσκεπής για οριζόντιο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 και max. απόσταση καδρονιών 420mm Σετ στηριγμάτων κεραμοσκεπής Σετ στηριγμάτος για τον δεύτερο κ.ο.κ. συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών Σύστημα στήριξης ταράτσας, οριζόντιος συλλέκτης SKE 2.0-s Ονομασία Κωδικός Τιμή Βάση ταράτσας για οριζόντιο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 Βάση ταράτσας για τον πρώτο συλλέκτη μιας σειράς Κάθετη τοποθέτηση συλλέκτη, ρυθμιζόμενη κλίση συλλέκτη 30 ο -60 ο Aπαραίτητος αριθμός: 1 τεμ. για κάθε σειρά συλλεκτών Επέκταση βάση ταράτσας για οριζόντιο συλλέκτη Για κτίρια με ύψος έως 20 m και φορτίο χιονιού έως max. 2 kn/m 2 Επέκταση για το δεύτερο έως δέκατο συλλέκτη μιας σειράς Aπαραίτητος αριθμός: Σύνολο των συλλεκτών πλην αριθμός των συνολικών σειρών

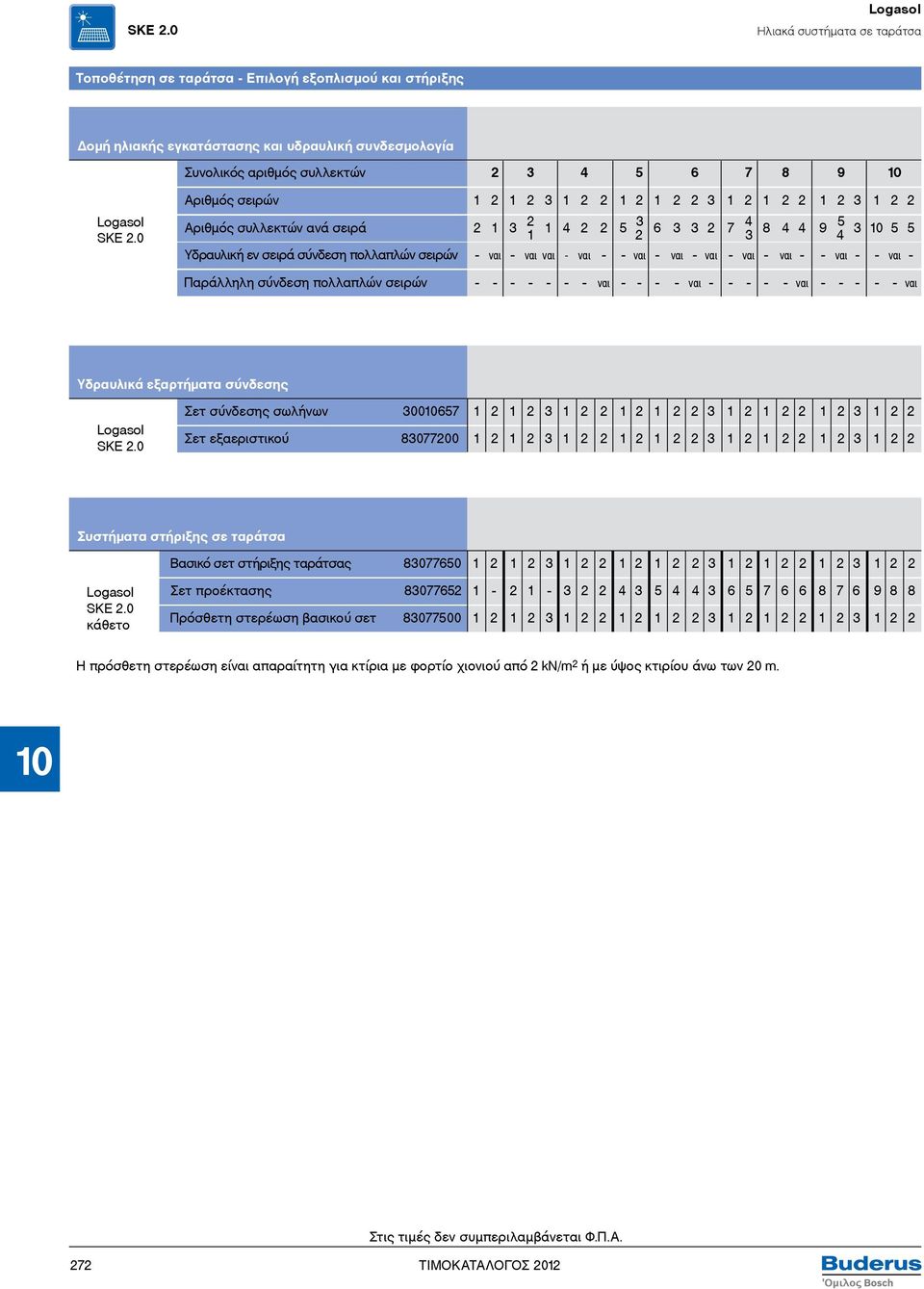

14 SKE 2.0 Ηλιακά συστήματα σε ταράτσα Τοποθέτηση σε ταράτσα - Επιλογή εξοπλισμού και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία Συνολικός αριθμός συλλεκτών SKE 2.0 Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών - ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι - - ναι - Παράλληλη σύνδεση πολλαπλών σειρών ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης SKE 2.0 Σετ σύνδεσης σωλήνων Σετ εξαεριστικού Συστήματα στήριξης σε ταράτσα Βασικό σετ στήριξης ταράτσας SKE 2.0 κάθετο Σετ προέκτασης Πρόσθετη στερέωση βασικού σετ Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 272

15 Ηλιακά συστήματα σε κεραμοσκεπή SKE 2.0 Τοποθέτηση σε ταράτσα κεραμοσκεπή - Επιλογή - Επιλογή εξοπλισμού εξοπλισμού και στήριξης σύνδεσης και στήριξης Δομή ηλιακής εγκατάστασης και υδραυλική συνδεσμολογία Συνολικός αριθμός συλλεκτών SKE 2.0 Αριθμός σειρών Αριθμός συλλεκτών ανά σειρά Υδραυλική εν σειρά σύνδεση πολλαπλών σειρών - ναι - ναι ναι - ναι - - ναι - ναι - ναι - ναι - ναι - - ναι ναι - ναι - Παράλληλη σύνδεση πολλαπλών σειρών ναι ναι ναι ναι Υδραυλικά εξαρτήματα σύνδεσης SKE 2.0 Σετ σύνδεσης σωλήνων Σετ σύνδεσης πολλαπλών σειρών Σετ εξαριστικού Συστήματα στήριξης σε κεραμοσκεπή Αριθμός σειρών Βασικό σετ στήριξης κεραμοσκεπής SKE 2.0 κάθετο Σετ προέκτασης Σετ στηριγματων κεραμοσκεπής Πρόσθετη στερέωση βασικού σετ Πρόσθετη στερέωση σετ προέκτασης Σετ στηριγμάτων για πρόσθετη στερέωση Η πρόσθετη στερέωση είναι απαραίτητη για κτίρια με φορτίο χιονιού από 2 kn/m 2 ή με ύψος κτιρίου άνω των 20 m. 273

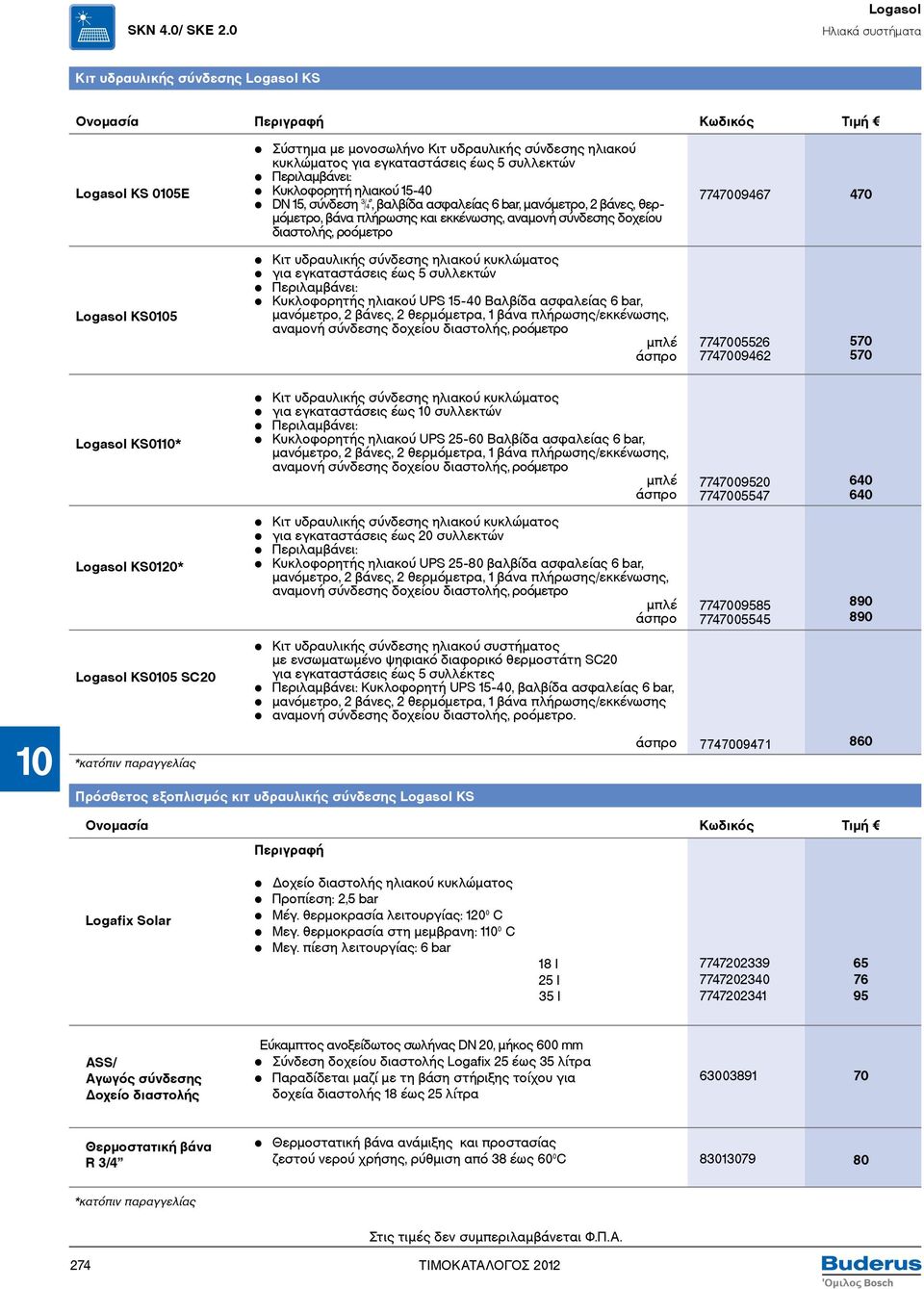

16 SKN 4.0/ SKE 2.0 Ηλιακά συστήματα Κιτ υδραυλικής σύνδεσης KS Ονομασία Κωδικός Τιμή KS 0105E Σύστημα με μονοσωλήνο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 5 συλλεκτών Περιλαμβάνει: Κυκλοφορητή ηλιακού DN 15, σύνδεση, βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, θερμόμετρο, βάνα πλήρωσης και εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο KS0105 Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 5 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS Βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο μπλέ άσπρο KS0110* Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 10 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS Βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο μπλέ άσπρο KS0120* Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος για εγκαταστάσεις έως 20 συλλεκτών Περιλαμβάνει: Κυκλοφορητής ηλιακού UPS βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο μπλέ άσπρο KS0105 SC20 Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος με ενσωματωμένο ψηφιακό διαφορικό θερμοστάτη SC20 για εγκαταστάσεις έως 5 συλλέκτες Περιλαμβάνει: Κυκλοφορητή UPS 15-40, βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης αναμονή σύνδεσης δοχείου διαστολής, ροόμετρο. *κατόπιν παραγγελίας άσπρο Πρόσθετος εξοπλισμός κιτ υδραυλικής σύνδεσης KS Ονομασία Κωδικός Τιμή Logafix Solar Δοχείο διαστολής ηλιακού κυκλώματος Προπίεση: 2,5 bar Μέγ. θερμοκρασία λειτουργίας: 120 C Μεγ. θερμοκρασία στη μεμβρανη: 110 C Μεγ. πίεση λειτουργίας: 6 bar 18 l 25 l 35 l ASS/ Αγωγός σύνδεσης Δοχείο διαστολής Εύκαμπτος ανοξείδωτος σωλήνας DN 20, μήκος 600 mm Σύνδεση δοχείου διαστολής Logafix 25 έως 35 λίτρα Παραδίδεται μαζί με τη βάση στήριξης τοίχου για δοχεία διαστολής 18 έως 25 λίτρα Θερμοστατική βάνα R 3/4 Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης, ρύθμιση από 38 έως 60 C *κατόπιν παραγγελίας 274

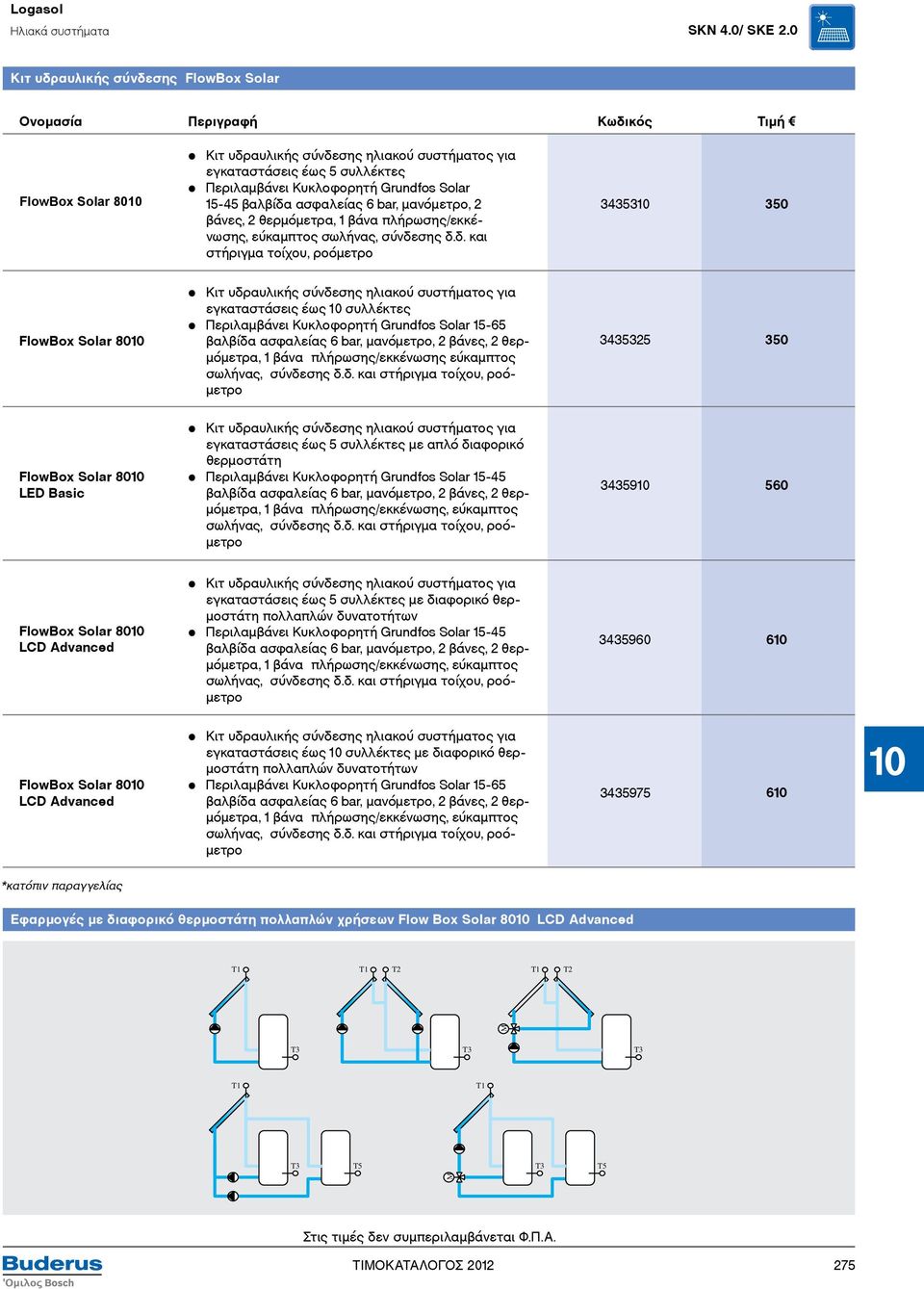

17 Ηλιακά συστήματα SKN 4.0/ SKE 2.0 Τοποθέτηση Κιτ υδραυλικής σε ταράτσα σύνδεσης - Επιλογή FlowBox εξοπλισμού Solar και στήριξης Ονομασία Κωδικός Τιμή FlowBox Solar 8010 Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ. και στήριγμα τοίχου, ροόμετρο FlowBox Solar 8010 Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 10 συλλέκτες Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης εύκαμπτος σωλήνας, σύνδεσης δ.δ. και στήριγμα τοίχου, ροόμετρο FlowBox Solar 8010 LED Basic Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες με απλό διαφορικό θερμοστάτη Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ. και στήριγμα τοίχου, ροόμετρο FlowBox Solar 8010 LCD Advanced Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 5 συλλέκτες με διαφορικό θερμοστάτη πολλαπλών δυνατοτήτων Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ. και στήριγμα τοίχου, ροόμετρο FlowBox Solar 8010 LCD Advanced Κιτ υδραυλικής σύνδεσης ηλιακού συστήματος για εγκαταστάσεις έως 10 συλλέκτες με διαφορικό θερμοστάτη πολλαπλών δυνατοτήτων Περιλαμβάνει Κυκλοφορητή Grundfos Solar βαλβίδα ασφαλείας 6 bar, μανόμετρο, 2 βάνες, 2 θερμόμετρα, 1 βάνα πλήρωσης/εκκένωσης, εύκαμπτος σωλήνας, σύνδεσης δ.δ. και στήριγμα τοίχου, ροόμετρο *κατόπιν παραγγελίας Εφαρµογές µε διαφορικό θερµοστάτη πολλαπλών χρήσεων Flow Box Solar 8010 LCD Advanced T1 T1 T2 T1 T2 M T3 T3 T3 T1 T1 T3 T5 T3 T5 M 275

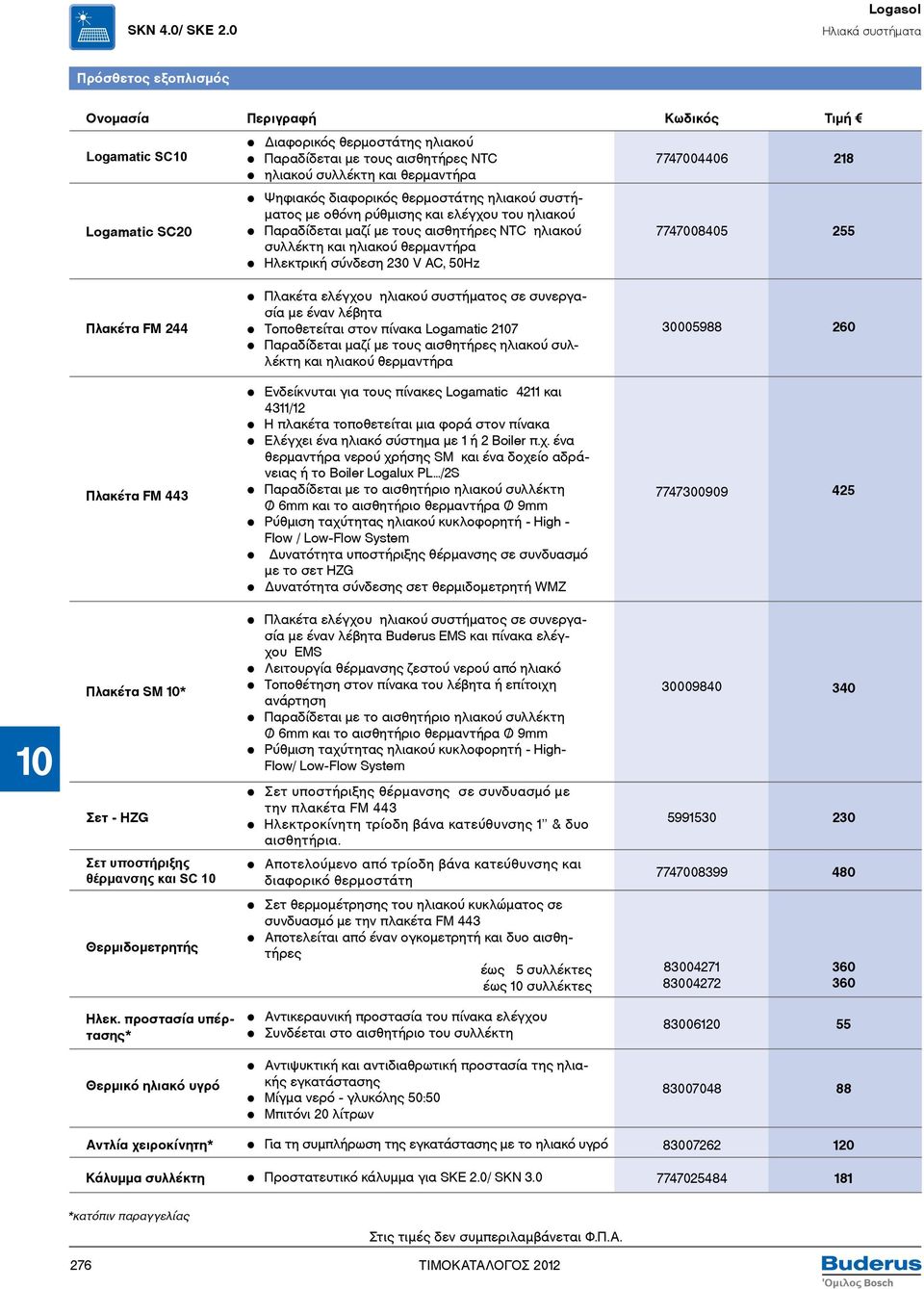

18 SKN 4.0/ SKE 2.0 Ηλιακά συστήματα Πρόσθετος εξοπλισμός Ονομασία Κωδικός Τιμή Logamatic SC10 Διαφορικός θερμοστάτης ηλιακού Παραδίδεται με τους αισθητήρες NTC ηλιακού συλλέκτη και θερμαντήρα Logamatic SC20 Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη ρύθμισης και ελέγχου του ηλιακού Παραδίδεται μαζί με τους αισθητήρες NTC ηλιακού συλλέκτη και ηλιακού θερμαντήρα Ηλεκτρική σύνδεση 230 V AC, 50Hz Πλακέτα FM 244 Πλακέτα ελέγχου ηλιακού συστήματος σε συνεργασία με έναν λέβητα Τοποθετείται στον πίνακα Logamatic 2107 Παραδίδεται μαζί με τους αισθητήρες ηλιακού συλλέκτη και ηλιακού θερμαντήρα Πλακέτα FM 443 Ενδείκνυται για τους πίνακες Logamatic 4211 και 4311/12 Η πλακέτα τοποθετείται μια φορά στον πίνακα Ελέγχει ένα ηλιακό σύστημα με 1 ή 2 Boiler π.χ. ένα θερμαντήρα νερού χρήσης SM και ένα δοχείο αδράνειας ή το Boiler Logalux PL /2S Παραδίδεται με το αισθητήριο ηλιακού συλλέκτη 6mm και το αισθητήριο θερμαντήρα 9mm Ρύθμιση ταχύτητας ηλιακού κυκλοφορητή - High - Flow / Low-Flow System Δυνατότητα υποστήριξης θέρμανσης σε συνδυασμό με το σετ HZG Δυνατότητα σύνδεσης σετ θερμιδομετρητή WMZ Πλακέτα SM 10* Πλακέτα ελέγχου ηλιακού συστήματος σε συνεργασία με έναν λέβητα Buderus EMS και πίνακα ελέγχου EMS Λειτουργία θέρμανσης ζεστού νερού από ηλιακό Τοποθέτηση στον πίνακα του λέβητα ή επίτοιχη ανάρτηση Παραδίδεται με το αισθητήριο ηλιακού συλλέκτη 6mm και το αισθητήριο θερμαντήρα 9mm Ρύθμιση ταχύτητας ηλιακού κυκλοφορητή - High- Flow/ Low-Flow System Σετ - HZG Σετ υποστήριξης θέρμανσης σε συνδυασμό με την πλακέτα FM 443 Ηλεκτροκίνητη τρίοδη βάνα κατεύθυνσης 1 & δυο αισθητήρια Σετ υποστήριξης θέρμανσης και SC 10 Αποτελούμενο από τρίοδη βάνα κατεύθυνσης και διαφορικό θερμοστάτη Θερμιδομετρητής Σετ θερμομέτρησης του ηλιακού κυκλώματος σε συνδυασμό με την πλακέτα FM 443 Αποτελείται από έναν ογκομετρητή και δυο αισθητήρες έως 5 συλλέκτες έως 10 συλλέκτες Ηλεκ. προστασία υπέρτασης* Αντικεραυνική προστασία του πίνακα ελέγχου Συνδέεται στο αισθητήριο του συλλέκτη Θερμικό ηλιακό υγρό Αντιψυκτική και αντιδιαθρωτική προστασία της ηλιακής εγκατάστασης Μίγμα νερό - γλυκόλης 50:50 Μπιτόνι 20 λίτρων Αντλία χειροκίνητη* Για τη συμπλήρωση της εγκατάστασης με το ηλιακό υγρό Κάλυμμα συλλέκτη Προστατευτικό κάλυμμα για SKE 2.0/ SKN *κατόπιν παραγγελίας 276

19 277

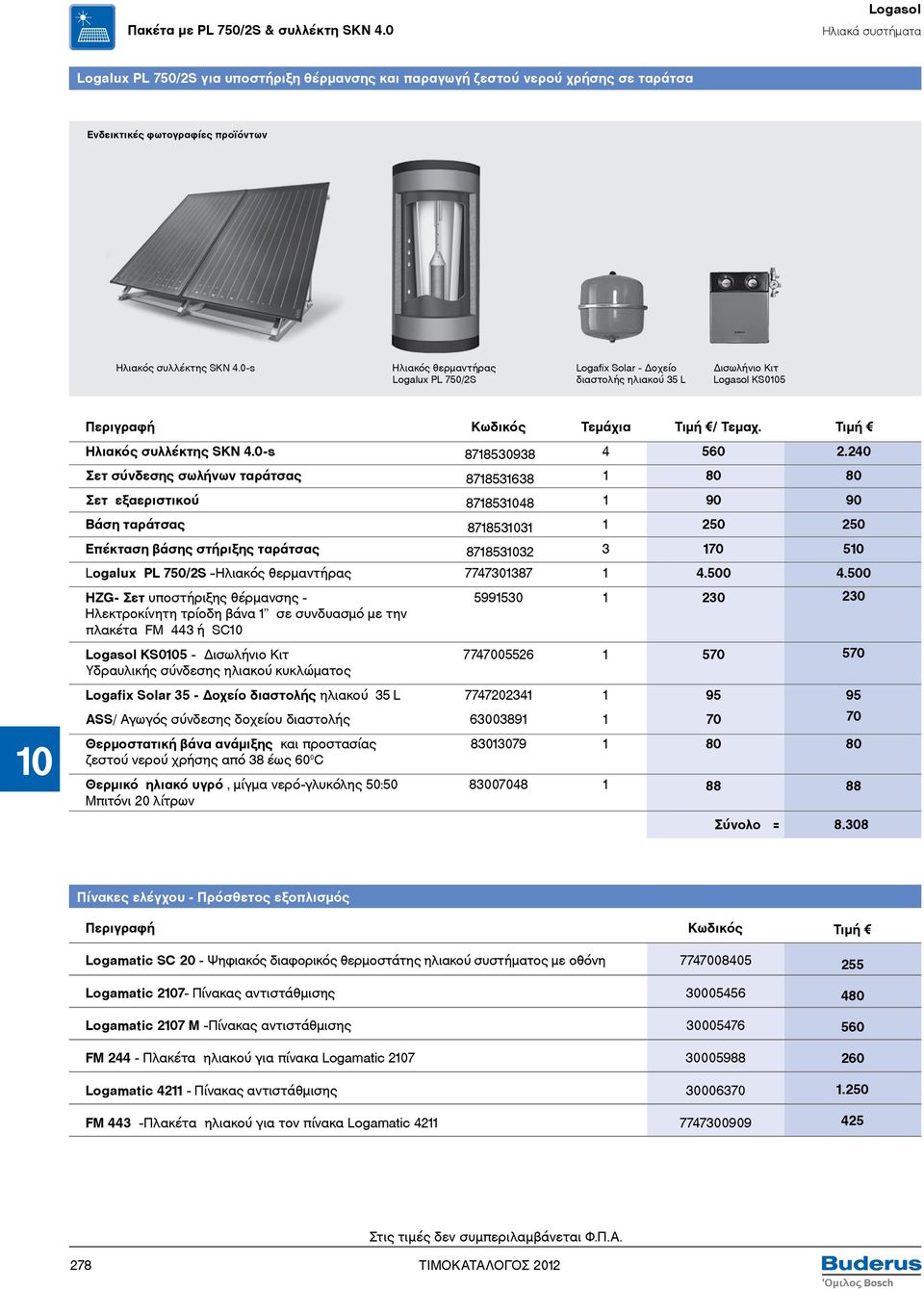

20 Πακέτα με PL 750/2S & συλλέκτη SKN 4.0 Ηλιακά συστήματα Logalux PL 750/2S για υποστήριξη θέρμανσης και παραγωγή ζεστού νερού χρήσης σε ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SKN 4.0-s Ηλιακός θερμαντήρας Logalux PL 750/2S Logafix Solar - Δοχείο διαστολής ηλιακού 35 L Δισωλήνιο Κιτ KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης στήριξης ταράτσας Logalux PL 750/2S Ηλιακός θερμαντήρας HZG- Σετ υποστήριξης θέρμανσης Ηλεκτροκίνητη τρίοδη βάνα 1 σε συνδυασμό με την πλακέτα FM 443 ή SC10 KS Δισωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 35 - Δοχείο διαστολής ηλιακού 35 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό ηλιακό υγρό, μίγμα νερό-γλυκόλης 50: Μπιτόνι 20 λίτρων Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

21 Ηλιακά συστήματα Πακέτα με PL 750/2S & συλλέκτη SKN 4.0 Logalux PL 750/2S υποστήριξη θέρμανσης και παραγωγή ζεστού νερού χρήσης σε κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SKN 4.0-s Ηλιακός θερμαντήρας Logalux PL 750/2S Logafix Solar - Δοχείο διαστολής ηλιακού 35 L Δισωλήνιο Κιτ KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Logalux PL 750/2S Ηλιακός θερμαντήρας HZG - Σετ υποστήριξης θέρμανσης - Ηλεκτροκίνητη τρίοδη βάνα 1 σε συνδυασμό με την πλακέτα FM 443 ή SC10 KS Δισωλήνιο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 35 - Δοχείο διαστολής ηλιακού 35 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

22 Πακέτα με SM 300 & συλλέκτη SKN 4.0 Ηλιακά συστήματα Σύστημα παραγωγής ζεστού νερού χρήσης Classic, ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚΝ 4.0-s Ηλιακός θερμαντήρας Logalux SM 300 Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Δισωλήνιο Κιτ KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης στήριξης ταράτσας Logalux SM KS Δισωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25 - Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό ηλιακό υγρό, μίγμα νερό-γλυκόλης 50: Μπιτόνι 20 λίτρων Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

23 Ηλιακά συστήματα Πακέτα με SM 300 & συλλέκτη SKN 4.0 Σύστημα παραγωγής ζεστού νερού χρήσης Classic, κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚΝ 4.0-s Ηλιακός θερμαντήρας Logalux SM 300 Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Δισωλήνιο Κιτ KS0105 Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKN 4.0-s Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Logalux SM KS Δισωλήνιο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25 - Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμοστατική βάνα ανάμιξης και προστασίας ζεστού νερού χρήσης από 38 έως 60 C Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

24 Πακέτα με Flamco Duo Solar 300 l & συλλέκτη SKE 2.0 Ηλιακά συστήματα Σύστημα παραγωγής ζεστού νερού χρήσης Basic, ταράτσα Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚE 2.0-s Ηλιακός θερμαντήρας Flamco Duo Solar 300 l Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Μονοσωλήνιο Κιτ KS0105 Ε Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKE 2.0-S Σετ σύνδεσης σωλήνων ταράτσας Σετ εξαεριστικού Βάση ταράτσας Επέκταση βάσης στήριξης ταράτσας Flamco Duo Solar 300l KS0105Ε - Μονοσωλήνιο Κιτ Υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25- Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμικό ηλιακό υγρό, μίγμα νερό-γλυκόλης 50: Μπιτόνι 20 λίτρων Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM 443 -Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

25 Ηλιακά συστήματα Πακέτα με SM 300 & συλλέκτη SKE 2.0 Σύστημα παραγωγής ζεστού νερού χρήσης Classic, κεραμοσκεπή Ενδεικτικές φωτογραφίες προϊόντων Ηλιακός συλλέκτης SΚE 2.0-s Ηλιακός θερμαντήρας Flamco Duo Solar 300 l Logafix Solar - Δοχείο διαστολής ηλιακού 25 L Μονοσωλήνιο Κιτ KS0105 Ε Κωδικός Τεμάχια Τιμή / Τεμαχ. Τιμή Ηλιακός συλλέκτης SKΕ 2.0-S Σετ σύνδεσης σωλήνων κεραμοσκεπής Σετ εξαεριστικού Βασικό σετ στήριξης κεραμοσκεπής Σετ στηρίγματα - γάντζοι στέγης (4 τεμάχια) Σετ επέκτασης κεραμοσκεπής Flamco Duo Solar KS 0105Ε - Μονοσωλήνιο Κιτ υδραυλικής σύνδεσης ηλιακού κυκλώματος Logafix Solar 25 - Δοχείο διαστολής ηλιακού 25 L ASS/ Αγωγός σύνδεσης δοχείου διαστολής Θερμικό υγρό, μίγμα νερό-γλυκόλης 50: Σύνολο = Πίνακες ελέγχου - Πρόσθετος εξοπλισμός Logamatic SC 20 - Ψηφιακός διαφορικός θερμοστάτης ηλιακού συστήματος με οθόνη Logamatic Πίνακας αντιστάθμισης Logamatic 2107 M -Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για πίνακα Logamatic 2107 Logamatic Πίνακας αντιστάθμισης FM Πλακέτα ηλιακού για τον πίνακα Logamatic 4211 Κωδικός Τιμή

26 Bosch TSS FCB-1/ FCC-1 Bosch Ηλιακά συστήματα Bosch TSS FCB-1/ FCC-1 θερμοσιφωνικό ηλιακό σε ταράτσα Τύπος TSS FCB/ 150 TSS FCC/ 200 TSS FCB/ 300 Τοποθέτηση κατακόρυφη κατακόρυφη κατακόρυφη Ύψος 1705 mm 1705 mm 1705 mm Πλάτος 2365 mm 2365 mm 2365 mm Μήκος 1345 mm 1345 mm 2120 mm Επιφάνεια συλλέκτη 2,09 m 2 2,09 m 2 2 x 2,09 m 2 Βαθμός αποδόσης η0 69% 76% 69% Δοχείο 150 lt 200 lt 300 lt Ολικό βάρος με νερό 290 kg 340 kg 510 kg Hλιακός συλλέκτης υψηλής απόδοσης με πλαίσιο από αλουμίνιο και προστατευτικές γωνίες ασφαλείας χωρίς κυάθιο για αισθητήριο. Επιλεκτικός χάλκινος απορροφητής μαύρου χρωμίου συγκολλημένος με υπερήχους. Τοποθέτηση σε ταράτσα Για παράλληλη λειτουργία με επίτοιχο λέβητα ή ταχυθερμαντήρα αερίου υπάρχει η δυνατότητα σύνδεσης με το Solar Kit Η γωνία κλίσης για τα ηλιακά σε ταράτσα είναι 35. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 55 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM και συνδετήρες κλιπ για γρήγορη συναρμολόγηση. Ηλεκτρική αντίσταση 3,5 kw. Συλλέκτης με ευρωπαϊκή πιστοποίηση CE Solarkeymark. Tοποθέτηση σε ταράτσα Σύστημα Αριθ. συλλεκτών Κωδικός TSS FCB / Boiler 150 L Διπλής ενέργειας 1 SKWT TSS FCC / Boiler 200 L Διπλής ενέργειας 1 SKWPLUST TSS FCB / Boiler 300 L Διπλής ενέργειας 2 SKWT Το ηλιακό σύστημα TSS παραδίδεται μαζί με τις βάσεις ταράτσας από αλουμίνιο, το πλήρες σετ σύνδεσης και το ειδικό οικολογικό αντιψυκτικό υγρό 1) Το SOLAR KEYMARK είναι ένα εθελοντικό σχήμα πιστοποίησης το οποίο αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Προτύπων - European Committee for Standardisation (CEN) και πιστοποιεί ότι το προϊόν έχει συμμορφωθείμε τα σχετικά Ευρωπαϊκά Πρότυπα. Είναι το πρώτο αναγνωρισμένο παν-ευρωπαϊκό σήμα ποιότητας για τα θερμικά ηλιακά προϊόντα. 2) Σήμα το οποίο τεκμηριώνει τη συμφωνία ενός προϊόντος με το DIN, το EN DIN ή τα πρότυπα του DIN EN ISO και πιστοποιεί τις απαιτήσεις προγραμμάτων τεκμηρίωσης 284

27 Bosch Ηλιακά συστήματα Bosch TSS FCB-1/ FCC-1 Bosch TSS FCB-1/ FCC-1 Θερμοσιφωνικό ηλιακό σε κεραμοσκεπή Τύπος TSS FCB/ 150 TSS FCC/ 200 TSS FCB/ 300 Τοποθέτηση κατακόρυφη κατακόρυφη κατακόρυφη Μήκος 2770 mm 2770 mm 2770 mm Πλάτος 1345 mm 1345 mm 2120 mm Επιφάνεια συλλέκτη 2,09 m 2 2,09 m 2 2 x 2,09 m 2 Βαθμός αποδόσης η0 69% 76% 69% Δοχείο 150 lt 200 lt 300 lt Ολικό βάρος με νερό 290 kg 340 kg 510 kg Hλιακός συλλέκτης υψηλής απόδοσης με πλαίσιο από αλουμίνιο και προστατευτικές γωνίες ασφαλείας χωρίς κυάθιο για αισθητήριο. Επιλεκτικός χάλκινος απορροφητής μαύρου χρωμίου συγκολλημένος με υπερήχους. Τοποθέτηση σε κεραμοσκεπή Για παράλληλη λειτουργία με επίτοιχο λέβητα ή ταχυθερμαντήρα αερίου υπάρχει η δυνατότητα σύνδεσης με το Solar Kit Η γωνία κλίσης ρυθμίζεται σύμφωνα με τις απαιτήσεις τις στέγης και κυμαίνεται μεταξύ 25 και 45. Κρύσταλλο ασφαλείας 3,2 mm με αντοχή στο χαλάζι. Θερμομόνωση από ορυκτοβάμβακα πάχους 55 mm, ανθεκτική στις υψηλές θερμοκρασίες. Ταχυσύνδεσμοι με εύκαμπτους σωλήνες από EPDM και συνδετήρες κλιπ για γρήγορη συναρμολόγηση. Ηλεκτρική αντίσταση 3,5 kw. Συλλέκτης με ευρωπαϊκή πιστοποίηση CE Solarkeymark. Tοποθέτηση σε κεραμοσκεπή Σύστημα Αριθ. συλλεκτών Κωδικός TSS FCB / Boiler 150 L Διπλής ενέργειας 1 SKWK TSS FCC / Boiler 200 L Διπλής ενέργειας 1 SKWPLUSK TSS FCB / Boiler 300 L Διπλής ενέργειας 2 SKWK Το ηλιακό σύστημα TSS παραδίδεται μαζί με τις βάσεις κεραμοσκεπής από αλουμίνιο, το πλήρες σετ σύνδεσης και το ειδικό οικολογικό αντιψυκτικό υγρό 1) Το SOLAR KEYMARK είναι ένα εθελοντικό σχήμα πιστοποίησης το οποίο αναπτύχθηκε από την Ευρωπαϊκή Επιτροπή Προτύπων - European Committee for Standardisation (CEN) και πιστοποιεί ότι το προϊόν έχει συμμορφωθείμε τα σχετικά Ευρωπαϊκά Πρότυπα. Είναι το πρώτο αναγνωρισμένο παν-ευρωπαϊκό σήμα ποιότητας για τα θερμικά ηλιακά προϊόντα. 2) Σήμα το οποίο τεκμηριώνει τη συμφωνία ενός προϊόντος με το DIN, το EN DIN ή τα πρότυπα του DIN EN ISO και πιστοποιεί τις απαιτήσεις προγραμμάτων τεκμηρίωσης 285

28 BT Solar - Τ BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar-T Θερμοσιφωνικό ηλιακό σύστημα Το δοχείο βρίσκεται σε χαμηλή θέση πίσω από τον συλλέκτη Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και προστατευτική θερμομονωτική μόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2% Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ±0,5% Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα Δοχείο Σύστημα Κωδικός BT Solar-T 150 L 150 Διπλής BT150T2F 990 BT Solar-T 150 L 150 Τριπλής BT150T3F BT Solar-T 200 L 200 Διπλής BT200T2F BT Solar-T 200 L 200 Τριπλής BT200T3F BT Solar-T 300 L* 300 Διπλής BT300T2F BT Solar-T 300 L* 300 Τριπλής BT300T3F *Το σύστημα του BT Solar 300Lit παραδίδεται κατόπιν παραγγελίας σε 20 ημέρες Για τοποθέτηση σε κεραμοσκεπή Δοχείο Σύστημα Κωδικός BT Solar-T 150 L 150 Διπλής BT150T2R BT Solar-T 150 L 150 Τριπλής BT150T3R BT Solar-T 200 L 200 Διπλής BT200T2R BT Solar-T 200 L 200 Τριπλής BT200T3R BT Solar-T 300 L* 300 Διπλής BT300T2R BT Solar-T 300 L* 300 Τριπλής BT300T3R *Το σύστημα του BT Solar 300Lit παραδίδεται κατόπιν παραγγελίας Το θερμοσιφωνικό ηλιακό σύστημα παραδίδεται μαζί με τις βάσεις, το πλήρες σετ σύνδεσης και το αντιψυκτικό υγρό. 286

29 BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar - Η BT Solar-H Θερμοσιφωνικό ηλιακό σύστημα Το δοχείο βρίσκεται σε μικρή απόσταση πάνω από τον συλλέκτη. Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και προστατευτική. θερμομονωτική μόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2%. Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ± 0,5%. Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία. Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα Δοχείο Σύστημα Κωδικός BT Solar-Η 150 L 150 Διπλής BT150H2F 850 BT Solar-Η 150 L 150 Τριπλής BT150H3F 920 BT Solar-Η 200 L 200 Διπλής BT200H2F BT Solar-Η 200 L 200 Τριπλής BT200H3F BT Solar-Η 300 L* 300 Διπλής BT300H2F BT Solar-Η 300 L* 300 Τριπλής BT300H3F Για τοποθέτηση σε κεραμοσκεπή Δοχείο Σύστημα Κωδικός BT Solar-Η 150 L 150 Διπλής BT150H2R 910 BT Solar-Η 150 L 150 Τριπλής BT150H3R 990 BT Solar-Η 200 L 200 Διπλής BT200H2R 990 BT Solar-Η 200 L 200 Τριπλής BT200H3R BT Solar-Η 300 L* 300 Διπλής BT300H2R BT Solar-Η 300 L* 300 Τριπλής BT300H3R *Το σύστημα του BT Solar-Η 300Lit παραδίδεται κατόπιν παραγγελίας Το θερμοσιφωνικό ηλιακό σύστημα παραδίδεται μαζί με τις βάσεις, το πλήρες σετ σύνδεσης και το αντιψυκτικό υγρό. 287

30 BT Solar - Ι (με ανοξείδωτο θερμοδοχείο) BT Solar Ηλιακά θερμοσιφωνικά συστήματα BT Solar- I Θερμοσιφωνικό ηλιακό σύστημα με ΙΝΟΧ θερμοδοχείο Το ανοξείδωτο δοχείο βρίσκεται σε μικρή απόσταση πάνω από τον συλλέκτη. Συνδέσεις θερμικού φορέα με χάλκινους σωλήνες και προστατευτική θερμομονωτική μόνωση 13 mm (αντοχή ακόμη και στους 175 o C). Συγκόλληση απορροφητή με τη νέα τεχνολογία Laser (μεγαλύτερη απορροφητική επιφάνεια 2,5%). Επιλεκτική επιφάνεια Alu Sunselect α= 95% ± 2%, = 5% ± 2% Γυαλί ασφαλείας 4mm με υψηλή διαπερατότητα τα 90,0% ± 0,5%. Προφίλ αλουμινίου με ηλεκτροστατική βαφή για μεγαλύτερη προστασία. Ηλιακό σύστημα για ταράτσα, κεραμοσκεπή, διπλής και τριπλής ενέργειας. Για τοποθέτηση σε ταράτσα Δοχείο Σύστημα Κωδικός BT Solar-Ι 150 L 150 Διπλής BT150I2F BT Solar-Ι 150 L 150 Τριπλής BT150I3F BT Solar-Ι 200 L 200 Διπλής BT200I2F BT Solar-Ι 200 L 200 Τριπλής BT200I3F BT Solar-Ι 300 L* 300 Διπλής BT300I2F BT Solar-Ι 300 L* 300 Τριπλής BT300I3F *Το σύστημα του BTSolar-I παραδίδεται κατόπιν παραγγελίας Για τοποθέτηση σε κεραμοσκεπή Δοχείο Σύστημα Κωδικός BT Solar-Ι 150 L 150 Διπλής BT150I2R BT Solar-Ι 150 L 150 Τριπλής BT150I3R BT Solar-Ι 200 L 200 Διπλής BT200I2R BT Solar-Ι 200 L 200 Τριπλής BT200I3R BT Solar-Ι 300 L* 300 Διπλής BT300I2R BT Solar-Ι 300 L* 300 Τριπλής BT300I3R *Το σύστημα του BTSolar-I παραδίδεται κατόπιν παραγγελίας Το θερμοσιφωνικό ηλιακό σύστημα παραδίδεται μαζί με τις βάσεις, το πλήρες σετ σύνδεσης και το αντιψυκτικό υγρό. 288

31 BT Solar Ηλιακά συστήματα BT Solar Τεχνικά χαρακτηριστικά - θερμοσιφωνικό ηλιακό BT Solar συστήματος Μοντέλο Διπλής ενέργειας σε ταράτσα BT Solar - H/T 150 L-2T BT Solar - H/T 200 L-2T BT Solar - H/T 300 L-2T Tριπλής ενέργειας σε ταράτσα BT Solar - H/T 150 L-3T BT Solar - H/T 200 L-3T BT Solar - H/T 300 L-3T Διπλής ενέργειας σε ταράτσα BT Solar - H/T 150 L-2K BT Solar - H/T 200 L-2K BT Solar - H/T 300 L-2K Tριπλής ενέργειας σε ταράτσα BT Solar - H/T 150 L-3K BT Solar - H/T 200 L-3K BT Solar - H/T 300 L-3K Aριθμός συλλεκτών Διαστάσεις συλλέκτη 1900 x 1180 x x 1260 x x 1180 x 90 Ολική επιφάνεια συλλέκτη 2,24 m 2 2,24 m 2 2,24 m 2 Μέσο μεταφοράς θερμότητας Διάλυμα προπυλενογλυκόλης Βάρος συλλέκτη (άδειος) 38 kg 42 kg 2 x 38 kg Απορροφητής Επιφάνεια απορροφητή Alu - Sunselect σε ενιαία επιφάνεια Alu - Sunselect (επιλεκτικός) Συντελεστής απορρόφησης / εκπομπής α = 95 ± 2% / ε = 5 ± 2% Υαλοπίνακας συλλέκτη Hλιακός υαλοπίνακας ασφαλείας 4mm, τα = 90% ± 0,5% Τύπος Δοχείου Δοχείο με διπλό μανδύα από χάλυβα, επισμαλτωμένο, σε οριζόντιο θέση Όγκος νερού χρήσης 148 L 186 L 285 L Βάρος δοχείου (άδειο) 71 kg 81 kg 117 kg Προστασία δοχείου Ανόδιο μαγνησίου 289
