1 Luminarias de emergencia LED Serie Naos

2

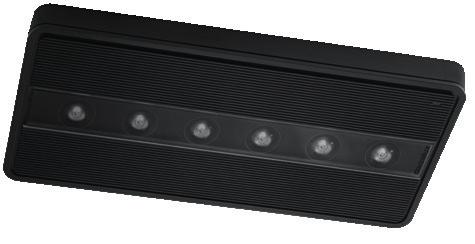

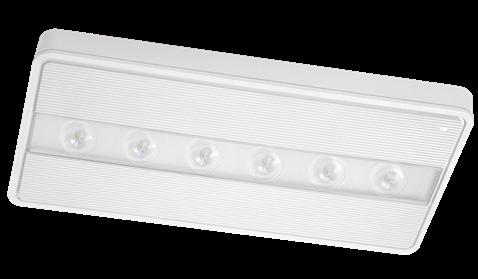

3 Luminarias de emergencia Luminarias de emergencia Naos Datos constructivos Diseñada y fabricada según norma UNE EN y UNE-EN Conforme a las Directivas Comunitarias de Compatibilidad Electromagnética 2014/30/UE, de Baja Tensión 2014/35/UE, RoHS 2011/65/UE y Marcado CE 93/68/CEE. Batería de LiFePO4 con un sistema de carga de alta eficiencia protegida contra descargas excesivas y control de la tensión de carga. Puesta en reposo y reencendido mediante telemando (excepto DALI). Entrada de telemando protegida frente a errores de conexión. Protección contra choques eléctricos: Clase II. Luminaria apta para ser montada en superficies normalmente inflamables. Protección de entrada de Red. Testeo funcional del 100% de la producción con sistemas eléctrico-informáticos. Grado de protección: IP44 IK Funcionamiento en modelos Autónomos Funcionamiento Autotest (A) No permanente Luminarias normalmente apagadas que proporcionan iluminación durante un tiempo específico (1h, 1,5h, 2h, 3h) cuando la tensión de Red cae por debajo del 70%. Permanente La luminaria dispone de una segunda entrada LUM. Si esta entrada NO está conectada a Red la luminaria está en funcionamiento No Permanente. Si esta entrada SÍ está conectada a Red, la luminaria permanece encendida con un flujo lumínico de 200 lúmenes y seguirá encendida con su flujo nominal y durante un tiempo específico (1h, 1,5h, 2h, 3h) cuando la tensión de Red cae por debajo del 70%. Permanente con detector de luminosidad (TCA, DALI) La luminaria dispone de una segunda entrada LUM. Si esta entrada NO está conectada a Red la luminaria está en funcionamiento No Permanente. Si esta entrada SÍ está conectada a Red, y el sensor interno de luminosidad no detecta un nivel mínimo de luz ambiente, la luminaria permanece encendida con un flujo lumínico de 200 lúmenes y seguirá encendida con su flujo nominal y durante un tiempo específico (1h, 1,5h, 2h, 3h) cuando la tensión de Red cae por debajo del 70%. El sensor interno de luminosidad se puede anular para que la luminaria siempre esté encendida. Incorporan un microprocesador que permite realizar tests de funcionamiento y autonomía periódicos de forma automática. Los resultados se muestran mediante los LED de señalización de la propia luminaria. Funcionamiento Test Central (TCA) Las luminarias realizan los mismos tests de funcionamiento que en modo Autotest (A) y envían los resultados a través de un BUS de comunicación a una Central TEV. Esta Central se comunica con el software DaisaTest instalado en un ordenador PC. Funcionamiento DALI Las luminarias realizan los mismos tests de funcionamiento que en modo Autotest (A) y envían los resultados a través de un BUS de comunicación a una Central DALI (IEC ). Funcionamiento modelos Luminaria Los modelos Luminaria no equipan batería y necesitan siempre de una fuente de energía externa (la propia Red o un equipo de alimentación centralizado) para proporcionar iluminación). Luminaria de emergencia específicamente diseñada para aportar funcionalidad en diferentes ambientes artiquectónicos. Su mínimo volumen, especialmente su bajo grosor, junto con la posibilidad de elegir diferentes accesorios de montaje y señalización facilita su uso tanto en techo como en pared. El uso de tecnología MCRLED en sus diferentes conjuntos ópticos mejora la eficiencia del sistema asegurando el equilibrio entre el número de luminarias utilizadas y una excelente iluminación.

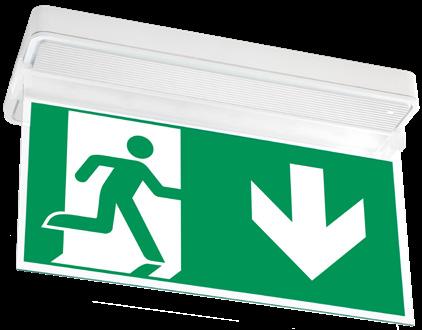

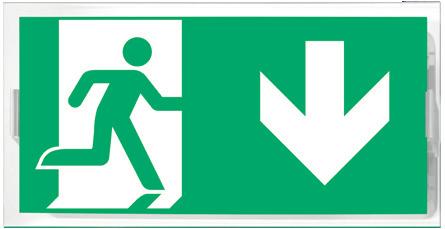

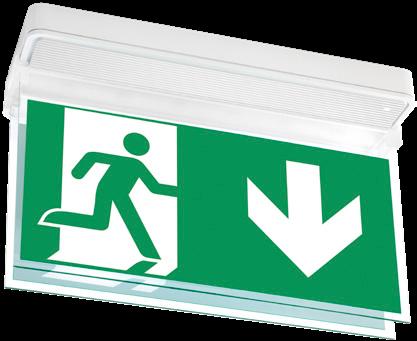

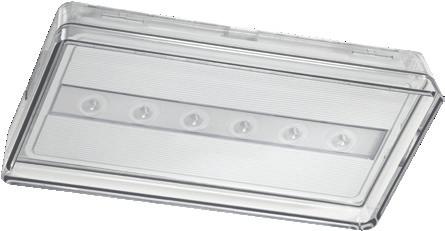

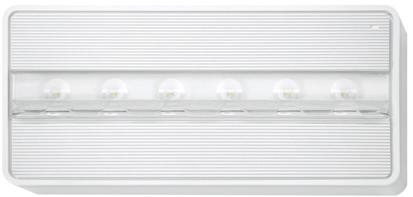

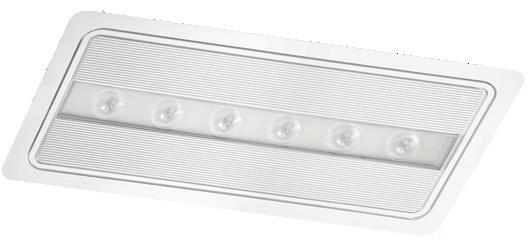

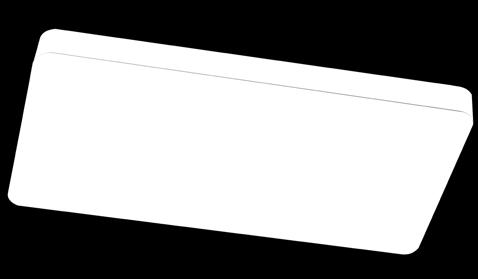

4 Naos Modelo Autonomía Batería Lúmenes E No permanentes: Naos N2 1h LiFePO ,80 Naos N5 1h LiFePO ,09 Naos N6 1h LiFePO ,79 Naos N8 1h LiFePO ,43 Naos N10 1h LiFePO ,43 Naos 1,5N8 1,5h LiFePO ,71 Naos 2N4 2h LiFePO ,79 Naos 2N8 2h LiFePO ,71 Naos 3N6 3h LiFePO ,71 Permanentes: Emerg. Lum. Naos P2 1h LiFePO ,80 Naos P5 1h LiFePO ,09 Naos P6 1h LiFePO ,79 Naos P8 1h LiFePO ,44 Naos P10 1h LiFePO ,41 Naos 1,5P8 1,5h LiFePO ,71 Naos 2P4 2h LiFePO ,79 Naos 2P8 2h LiFePO ,71 Naos 3P6 3h LiFePO ,71 Naos A Naos TCA Naos DALI Naos Enrasado Techo/Pared Naos + KETB Naos ó KEPB Naos Naos Estanca IP66 IK10 Naos + KES Naos Señalética: accesorios x 110 mm 230 KET* 53 KEP* 55 La luminaria Naos se puede colocar enrasada en techo/ pared técnica utilizando el accesorio KET* Naos o techo/ pared macizo utilizando el accesorio KEP* Naos. 51 El accesorio KES Naos permite 4 Naos 3N6 3h LiFePO ,21 100,71 107,86 su instalación en aplicaciones Permanentes: Emerg. Lum. donde sea necesaria una 5 estanqueidad. Naos Luminaria NO INCORPORA BATERÍA. Función específica luminaria Modelo Tensión alimentación Lúmenes Comunicación E Naos L3 Ver tensión de alimentación 140 No 36,40 Naos L8 Ver tensión de alimentación 400 No 46,58 Naos L3 ELC Ver tensión de alimentación 140 Si 67,81 Naos L8 ELC Ver tensión de alimentación 400 Si 77,99 Acabados Acabado de Descripción Marcado Incr. E Color Blanco (de serie) ( ) Negro. Reducción de flujo luminoso del 20% (N) 11,00 Conjunto óptico Antipánico (de serie) ( ) Evacuación (EVC) Pared. Reducción de flujo luminoso del 10%. (PRD) Color de LED Blanco frío (de serie) Blanco cálido. Reducción del 6% del flujo. Solo Permanentes y Luminarias (WW) Tensión alimentación Autónomas V AC 50/60Hz V AC 50/60Hz ( ) Luminarias V AC 50/60Hz V CC V AC 50/60HZ 18-30V CC. Modelos ELC sólo 18-30V CC (24V) Accesorios Específica para Autotest Específica para Autotest y Sistema DaisaTest Específica para Central DALI NIVEL DE DESCUENTO B Incorpora microprocesador para funcionamiento en modo Autotest, Sistema de gestión centralizado DaisaTest o conexión con central DALI. Completar la referencia con, ó según el modelo elegido. Modelo Autonomía Batería Lúmenes A TCA DALI No permanentes: Naos N2 1h LiFePO ,30 65,80 72,94 Naos N5 1h LiFePO ,59 73,09 80,23 Naos N6 1h LiFePO ,29 81,79 88,93 Naos N8 1h LiFePO ,93 88,43 95,57 Naos N10 1h LiFePO ,93 96,43 103,57 Naos 1,5N8 1,5h LiFePO ,21 100,71 107,86 Naos 2N4 2h LiFePO ,29 81,79 88,93 Naos 2N8 2h LiFePO ,21 100,71 107,86 Naos P2 1h LiFePO ,30 73,80 80,96 Naos P5 1h LiFePO ,59 81,09 88,24 Naos P6 1h LiFePO ,29 89,79 96,94 Naos P8 1h LiFePO ,94 96,44 103,59 Naos P10 1h LiFePO ,91 104,41 111,57 Naos 1,5P8 1,5h LiFePO ,21 108,71 115,86 Naos 2P4 2h LiFePO ,29 89,79 96,94 Naos 2P8 2h LiFePO ,21 108,71 115,86 Naos 3P6 3h LiFePO ,21 108,71 115,86 Referencia Descripción E KETB Naos Caja de enrasar techo/pared técnico en color blanco. 7,70 KETN Naos Caja de enrasar techo/pared técnico en color negro. 12,47 KEPB Naos Caja de enrasar pared/techo macizo en color blanco. 18,25 KEPN Naos Caja de enrasar pared/techo macizo en color negro. 23,02 KTSB Naos Accesorio para montaje con tubo visto de 16 a 20 mm de diámetro. Blanco. 1,25 KTSN Naos Accesorio para montaje con tubo visto de 16 a 20 mm de diámetro. Negro. 1,25 KES Naos Caja estanca IP66 IK10. 19,00 KSP17* Kit de señalización para montaje en pared. 6,45 KSB17* Kit de señalizacion para montaje en techo con un rótulo. 8,80 KSBW17* Kit de señalización para montaje en techo con dos rótulos. 12,23 RT17* Rótulos de emergencia para pegar en caja estanca KES Naos. 2,30 Naos Superficie Techo/Pared Naos Techo Naos Pared KSP KSBW KSB KSP1700 KSB1700 KSBW1700 RT1700 KSP1703 KSB1703 KSBW1703 RT1703 KSP1728 KSB1728 KSBW1728 RT1728 KSP1729 KSB1729 KSBW1729 RT1729 KSP1730 KSB1730 KSBW1730 RT1730 Se dispone de dos conjuntos ópticos (iluminación antipánico e iluminación de rutas de evacuación EVC) para montaje en techo y un conjunto óptico específico para montaje en pared. El accesorio de material sintético KTS* Naos facilita la instalación electrica bajo tubo en montaje en superficie. KSP1731 KSB1731 KSBW1731 RT1731 KSP1732 KSB1732 KSBW1732 RT1732 KSP1733 KSB1733 KSBW1733 RT1733 KSP1734 KSB1734 KSBW1734 RT1734 KSP1735 KSB1735 KSBW1735 RT1735 KSP1736 KSB1736 KSBW1736 RT1736 KSP1760 KSP1761 KSP1762 KSP1763 El accesorio KSP17* permite la colocación de un rótulo en montaje pared. Está formado por piezas de sujeción y una lámina de metacrilato con rótulo de 200x100 o 205x205 mm. Los accesorios KSB17* y KSBW17* permiten la colocación de rótulo en montaje techo. Están formados por piezas de sujeción y láminas de metacrilato con rótulo de 200x100 (KSB17* una lámina para visión a una cara y KSBW17* dos láminas para visión a dos caras).

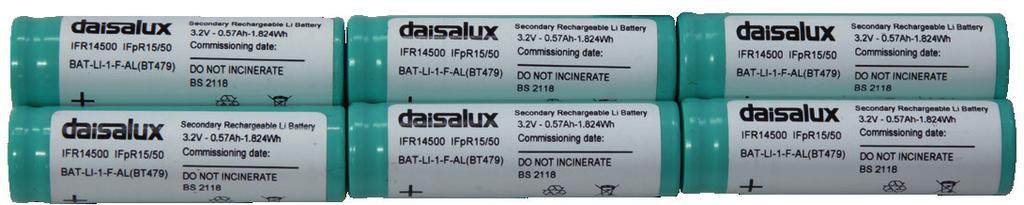

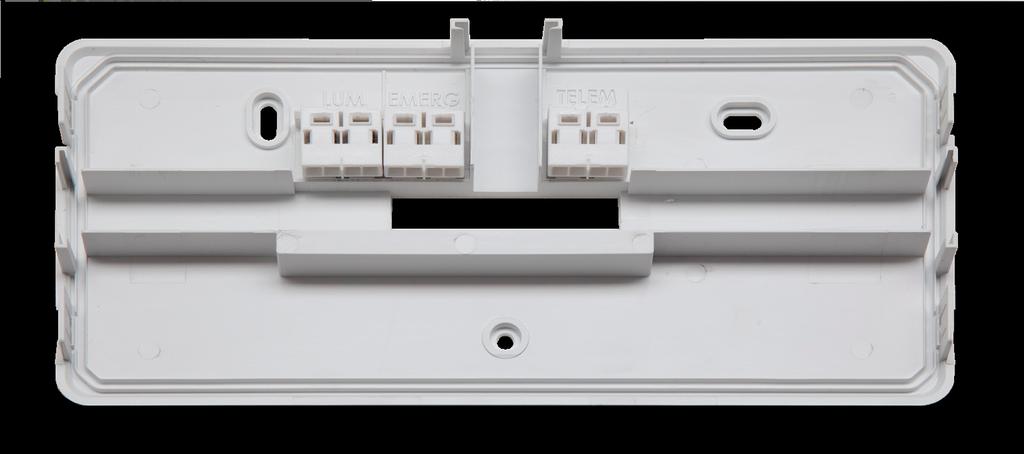

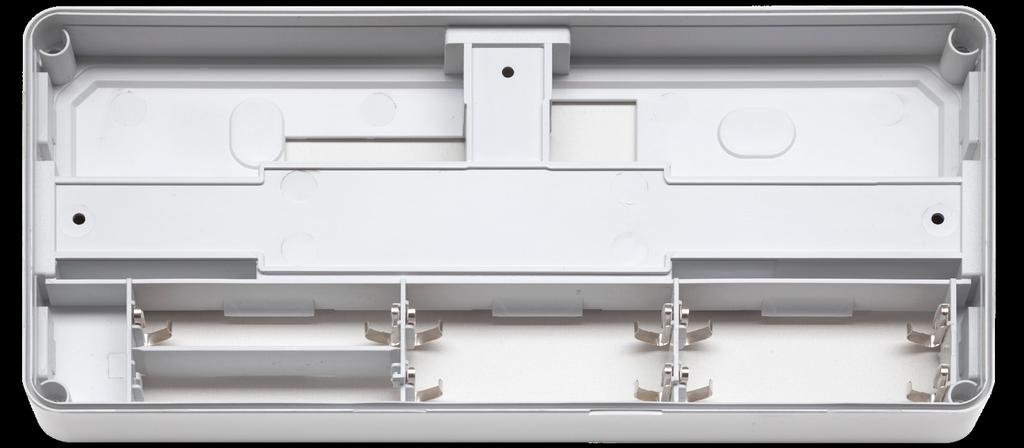

5 Placa de conexión y fijación Una placa independiente de polímero sintético permite la fijación mecánica y la conexión eléctrica. La luminaria queda fijada a dicha placa mediante un sistema de bloqueo sin tornillos. Las bornas de conexión permiten entrada y salida de cable con un diámetro máximo de 2,5 mm 2. Circuito electrónico De reducido tamaño, mínima generación de calor y bajo consumo energético gracias al uso combinado de un transformador electrónico y un microcontrolador que gestiona la carga de la batería. La utilización de condensadores de polímero de tántalo en zonas críticas de la electrónica aumenta su vida útil. Sensor de luminosidad Permite que la luminaria esté funcionando de forma Permanente proporcionando 200 lúmenes siempre que detecte una luz ambiente por debajo de un mínimo establecido. 6 7 Baterías con tecnología LiFePO4 Sonda Térmica de Seguridad Fuente de luz de tecnología LED Conjunto Óptico Un microprocesador gestiona la carga de la batería en función de la temperatura y controla la tensión para asegurar una carga completa durante toda la vida útil. La carga de mantenimiento se reduce a muy pocos minutos al día, minimizando el consumo y aumentando la expectativa de vida. Sonda Térmica de Seguridad para limitar la carga de la batería en función de la temperatura. Se utilizan 6 LED de muy alta eficiencia. La combinación de su uso por debajo de su potencia nominal y una buena gestión térmica permiten una vida útil superior a horas L90 B10. El uso de difusores microestructurados utilizando tecnología de desarrollo propio mcrled asegura un óptimo rendimiento en iluminación antipánico y rutas de evacuación en un amplio rango de alturas de colocación tanto en techo como en pared. Dicha tecnología facilita la fabricación de difusores planos, permitiendo un mínimo grosor en la luminaria. Se dispone de tres ópticas diferentes: Iluminación antipánico para montaje en techo. Iluminación de rutas de evacuación (EVC) para montaje en techo. Iluminación específica para montaje en pared que permite iluminar los puntos de seguridad.

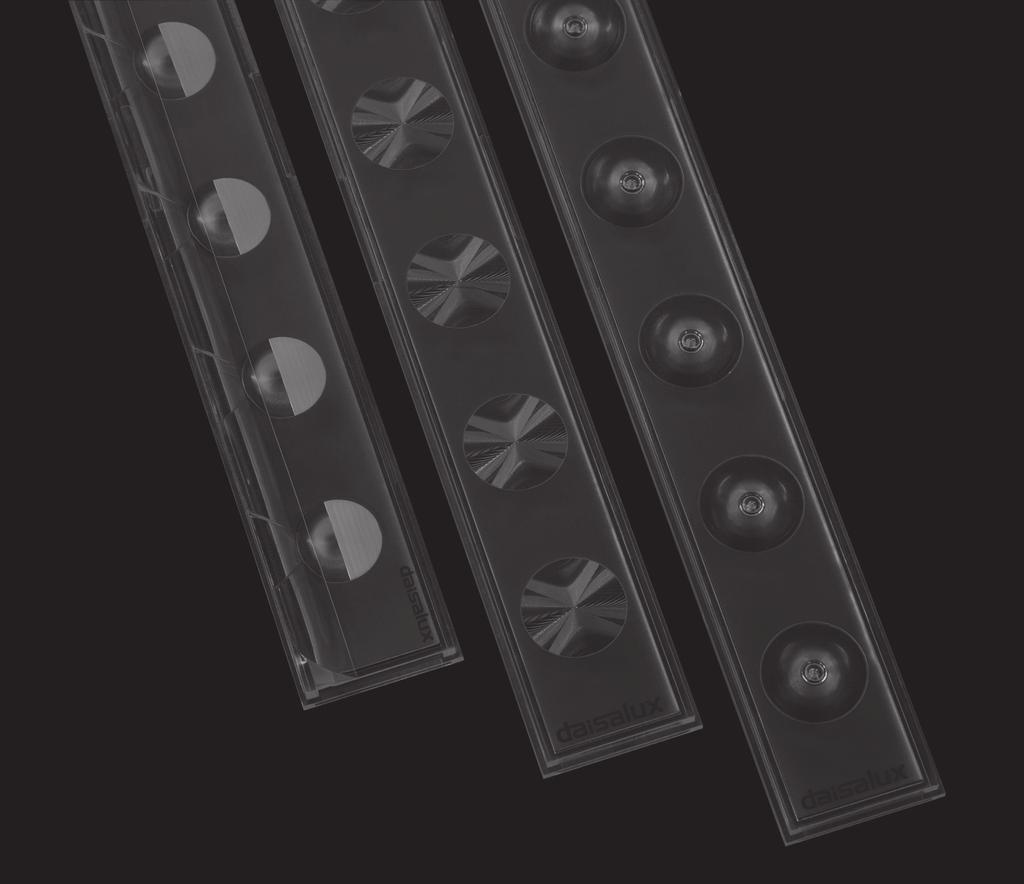

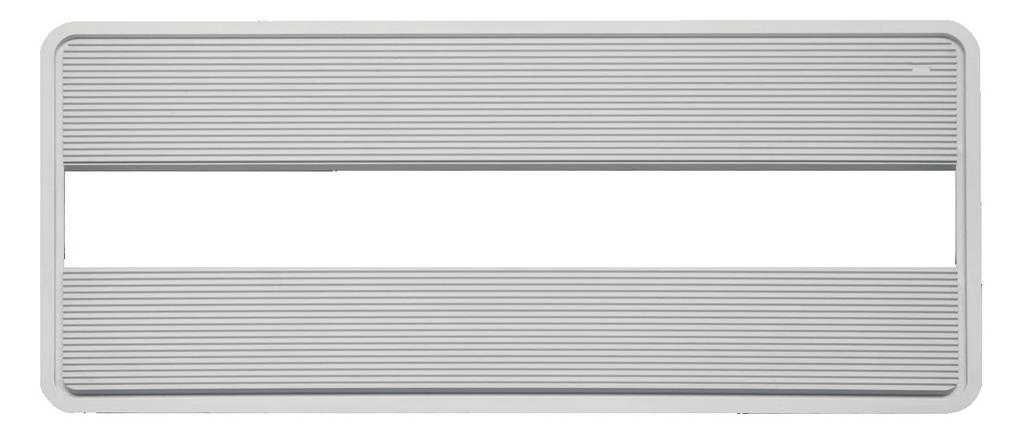

6 Difusor microestructurado Tecnología MCRLED A partir de un modelo matemático se crea una microestructura que, inyectada junto con el difusor plano, actúa a modo de óptica avanzada sustituyendo a una lente y un reflector, dando como resultado una mejora de la eficiencia en luminarias de emergencia. El uso de la tecnología MCRLED simplifica el número de elementos del conjunto óptico reduciéndolos a una fuente de luz LED y un difusor microestructurado. Esta simplificación permite reducir las dimensiones de la luminaria, especialmente el espesor, manteniendo la misma eficiencia que con el uso de ópticas tradicionales MCRLLED Pared (PRD) Una luminaria colocada en pared debe poder iluminar los puntos de seguridad según la normativa vigente. El uso de un difusor con una primera parte microestructurada y una segunda parte con efecto lente permite dirigir la luz hacia dichos puntos de seguridad, consiguiendo una fotometría de altísima eficiencia. MCRLED Techo Antipánico (AT) El uso de una microestructura simétrica optimiza el rendimiento de la fuente de luz, ampliando la superficie iluminada con los objetivos lumínicos marcados. Un pequeño prisma en el centro de la microestructura limita las intensidades luminosas cercanas a la vertical del LED consiguiendo una óptima uniformidad. MCRLED Techo Evacuación (EVC) El especial diseño de la microestructura consigue generar una curva fotométrica asimétrica, priorizando la iluminación en el eje longitudinal de la luminaria. Esta característica permite aumentar la interdistancia de colocación de dichas luminarias, reduciendo su cantidad a utilizar manteniendo una alta uniformidad

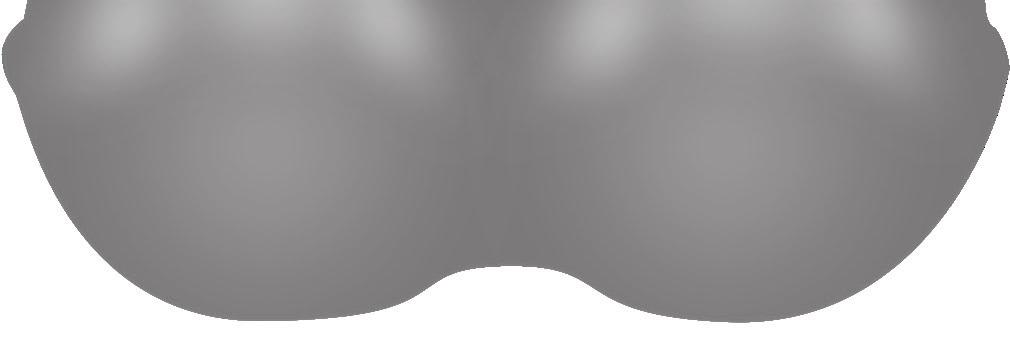

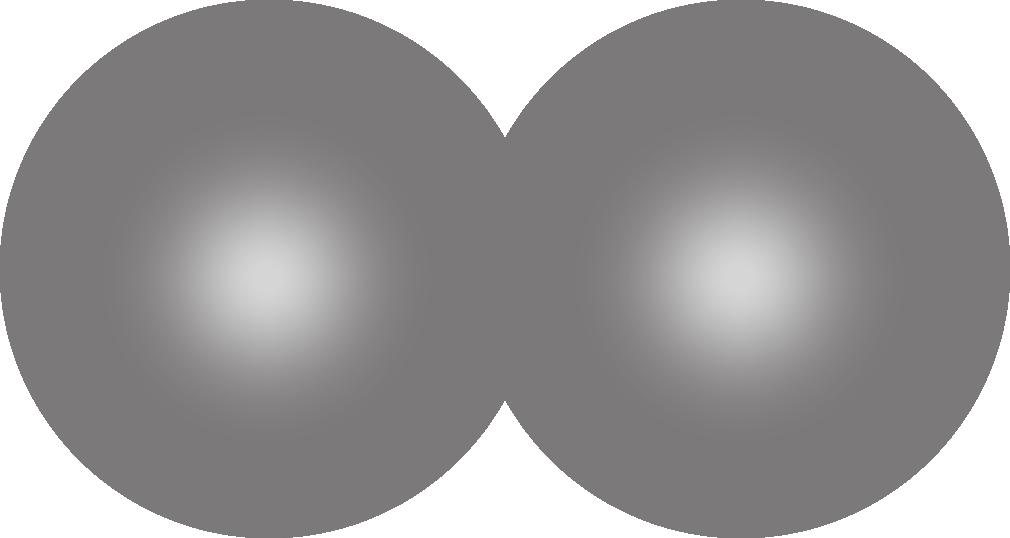

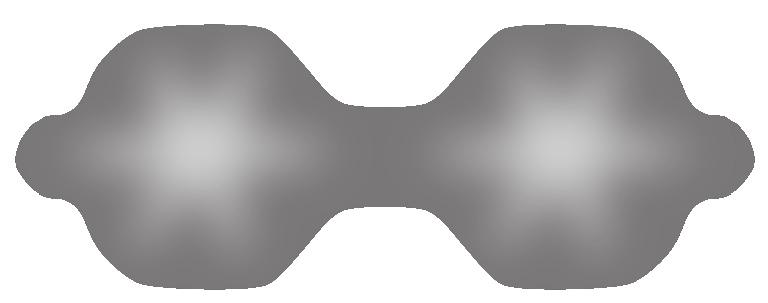

7 Se dispone de diferentes conjuntos ópticos que permiten la colocación en techo (iluminación antipánico y evacuación) o pared con una máxima eficiencia. Colocación en techo Conjuntos ópticos y fotometría Colocación en pared Conjuntos ópticos y fotometría Aplicación Antipánico (AT) Aplicación Antipánico/Evacuación (PRD) Distancia de colocación entre luminarias cumpliendo con los parámetros de uniformidad 1:40 en el volumen entre 0 y 1 m de altura e iluminación de 0,5 lux. Distancia de colocación entre luminarias cumpliendo con los parámetros de uniformidad 1:40 a 0 m de altura e iluminación de 1 lux. Interdistancia (d) Curva fotométrica R2907E8859 Interdistancia (d) Curva fotométrica R2916E8884 Altura (H) Altura (H) º -90º +90º -90º cd/klm +90º -90º +90º -90º cd/klm Altura (H) Interdistancia en metros (d) N/P 2 N/P 5 N/P 6 N/P 8 N/P 10 2 m 10, m 11,2 15,7 16, m 11 17,2 18,8 20, m 9,5 16,7 19,5 22,4 23,8 6 m 7,3 16,5 19,4 22,4 25,5 Altura (H) Interdistancia en metros (d) N/P 2 N/P 5 N/P 6 N/P 8 N/P 10 2 m 6, m --- 9, m --- 9,6 10,6 11,7 12,3 3.5 m --- 9,8 11,1 12,8 12,9 4 m ,0 11,4 12,8 13,4 Aplicación Evacuación (EVC) Distancia de colocación entre luminarias cumpliendo con los parámetros de uniformidad 1:40 a 0 m de altura e iluminación de 1 lux. Interdistancia (d) Curva fotométrica R2957E8892 Altura (H) º -90º +90º -90º cd/klm Altura (H) Interdistancia en metros (d) N/P 2 N/P 5 N/P 6 N/P 8 N/P 10 2 m 9, m 9,8 13,9 15, m 9,5 14,5 16,5 18,6 19,4 5 m 8 14,4 16,9 19,3 20,4 6 m ,1 16,7 19,6 20,8

8

9 DAISALUX, S.A.U. - Polígono Industrial Júndiz - C/Ibarredi, Vitoria-Gasteiz (España) Tel. +34/ Fax: +34/ info@daisalux.com - Todos los modelos que aparecen en este catálogo han sido creados y patentados por Daisalux, S.A.U., siendo su uso exclusivo de esta empresa. Daisalux se reserva el derecho de modificar los datos de este catálogo sin previo aviso. DOC-NAOS-ES / Edición 1 - Revisión 0-01/12/2021
