1 PREGO DE PRESCRICIÓNS TÉCNICAS ANO 2014 CONCELLO DE CUNTIS DESCRIPCIÓN: RENOVACIÓN DAS INSTALACIÓNS DE ILUMINACIÓN PÚBLICA EXTERIOR NO CONCELLO DE CUNTIS SITUACIÓN ANLLADA NOVÁS - ESPADENAL REDACTOR: Angel J. Güimil Sánchez, Arquitecto Técnico Municipal. I.D.E.

2 A.- MEMORIA 1.- ANTECEDENTES O consumo eléctrico do alumeado público nos Concellos supón o equivalente ás dúas terceiras partes do consumo eléctrico por todos os conceptos, o cal plantexa que este é, en xeral, o consumo enerxético mais importante dos que se producen nas entidades locais. Nos últimos anos engádese un novo criterio que toma unha importancia relevante: a preservación do medio ambiente e os recursos naturais. Aforrar e optimizar o uso da enerxía é un obxectivo prioritario en tódolos plantexamentos futuros, tanto dende a óptica da mellora do medio ambiente como da redución do gasto. Ante tal situación estímase preciso racionalizar e optimizar o consumo enerxético das instalacións de alumeado público, para o cal redáctase un estudo que analiza as opcións mais apropiadas para o aforro enerxético e formula as correspondentes propostas. 2.- PETICIONARIO O peticionario do presente traballo e o Concello de Cuntis, situado en Praza da Constitución, s/n Cuntis (Pontevedra) 3.-OBXECTO O obxecto do presente traballo consiste en expor as actuacións a realizar co fin de mellorar a instalación de alumeado público, co fin de reducir o consumo eléctrico das instalacións municipais do Concello de Cuntis, e por conseguinte reducir o importe da factura eléctrica. Ó mesmo tempo tamén se pretende mellorar a calidade do alumeado público tendo en conta que este é un dos servizos que os Concellos deben emprestar ao cidadán, tratando de proporcionar uns niveis de iluminación axeitados ás diferentes zonas, segundo o tipo de núcleo, densidade de tráfico soportado, etc, sempre buscando a solución mais óptima e que proporcione o máximo rendemento da instalación cos menores custes. O estudio realízase para unha luminaria concreta, a luminaria ESSENZE DE SETGA, esto resulta inevitable xa que os prógrama de calculos lumínicos funcionan con modelos específicos de luminarias. Non obstante e como resulta obvio a luminaria podería ser subsituida por outra de características similares unha vez que se xustifique adoneidade da mesma. 1

3 4.-DESCRIPCIÓN DAS ACTUACIÓNS A REALIZAR OPCIÓNS ANALIZADAS O obxectivo perseguido implica manter os parámetros que definen unha axeitada instalación de alumeado, como son: A calidade da iluminación nas horas de tránsito, que depende da capacidade da luz artificial para reproducir matices, formas e cores. A tecnoloxía dispoñible fai que, canto mais nos aproximemos ao obxectivo, o custe dos elementos luminosos mais o consumo de enerxía medren de forma proporcional. O nivel do alumeado de acordo cos estándares de seguranza esixidos e que dependen da potencia dos puntos de luz, e a súa distribución. As premisas estético-funcionais, que se requiran en cada entorno para a integración do conxunto dentro do mobiliario urbano. Os costos de mantemento, que son directamente proporcionais á complexidade e singularidade da instalación. O consumo enerxético, que dependerá do conxunto de factores reseñados. Con estas premisas as opcións analizadas como posibles áreas de intervención son: Proxectar con criterios de rendemento enerxético, limitando a utilización de luminarias de baixo rendemento. Estudar o réxime de tarifas enerxéticas aplicables ao alumeado público e os recargos-bonificacións por enerxía reactiva e discriminación horaria. Mellorar a eficacia das fontes lumínicas, mediante a utilización do tipo de lámpadas mais axeitadas a cada entorno. Axustar as horas de funcionamento, ás necesidades reais de alumeado público en función do orto e solpor. Regular o réxime de funcionamento dos alumeados segundo as horas, de acordo á non necesidade de funcionar, en determinadas zonas, a plena potencia durante toda a noite. Destas opcións resultan unhas recomendacións xerais en canto son de aplicación aos novos proxectos e unhas liñas de actuación inmediata para xerar reducións no consumo. CRITERIOS DE RENDEMENTO ENERXÉTICO EN LUMINARIAS Moitos deseños de novos puntos de luz realizáronse sobre a base de premisas estéticas, sen unha análise exhaustiva do rendemento lumínico deste punto de luz. Isto 2

4 xerou unha implantación de puntos de luz que non responden a criterios lumínicos e moito menos de aforro enerxético. Despois de analizar un conxunto de modelos amplamente utilizados, establecéronse uns parámetros de cuantificación do rendemento destes modelos. Isto permitiu mellorar as características en onde foi posible establecer claramente a súa ineficacia. Esta é a cuestión básica. Quérese deseño e precísase eficacia. Un bo deseño pode ser moi eficaz sempre que se desenvolva con rigor e método. Pero en todo caso débese coñecer o custe inherente á explotación e mantemento da medida adoptada e prever o financiamento deste custe. MELLORA DA EFICACIA LUMINICA En moitas cidades utilízase o vapor de mercurio como fonte de luz máis habitual no alumeado viario. O plantexamento imediato é a introdución do tecnoloxía LED como fonte de luz básica para o seu uso nos novos proxectos e o estudo dun plano de substitución do alumeado existente. CARACTERISTICAS DA OPERACIÓN DE TROCO DE VMCC E VSAP A LED O esquema xeral do troco configurase en base á: - Substitución de lámpadas de vapor de mercurio (VMCC) e lámpadas de vapor de sodio alta presión (VSAP) polas súas equivalentes luminarias LED mantendo nos viais os niveis os niveis de uniformidade e de intensidade lumínica. - Troco das luminarias, xa que non cumpren os criterios actuais de eficiencia lumínica, mellorando o nivel nun 60% debido ao mellor rendemento lumínico dos novos modelos fronte aos existentes e ao proceso de degradación irreversible acumulado polas luminarias en servizo. AXUSTE DAS HORAS DE FUNCIONAMENTO No orto e o solpor hai un período de tempo denominado lusco-fusco, en que o nivel de alumeado decrece até entrar en noite. Das horas/ano as táboas oficiais de orto e solpor establecen un total de horas como horario nocturno. 3

5 O aforro que se podería conseguir sería: Horario inicial: horas/ano Horario final: horas/ano Diferenza: 178 horas/ano Aforro anual: 178 horas/ano * nº de kw sobre os que se actúa = aforro en kw.h / ano. CONSIDERACIÓNS RESPECTO ÓS RELOXOS ASTRONÓMICOS Hai que ter en conta que cada reloxo debe de estar programado coas coordenadas da cidade. Estas equipas veñen programados de fábrica con outras coordenadas, co cal as variacións por lonxitude-iatitude son notables. As tolerancias admisibles no acendido-apagado para un réxime horario de h/ano son moito mais amplas que para un réxime de horas. A marxe de 30 minutos/dia permite absorber as diferenzas que se producen nos horarios de activación de cada reloxo. Cando este horario se quere reducir a horas, se require moita mais precisión no control das horas de activación do acendido apagado. Os reloxos horarios astronómicos baseados en microprocesador, cun reducido consumo interno, posibilitan unha autonomía de varios anos. SOLUCIÓNS ADOPTADAS A proposta do estudio, incide na utilización de luminarias eficientes e sistemas de control do acendido. Con estas premisas o traballo de campo centrouse nas seguintes operacións: - Substitución das luminarias, lámpadas e equipos instalados actualmente por outros más eficientes. Luminarias LED con fonte de alimentación electrónica con dobre nivel automático incorporado. -Substitución do reloxos manuais e fotocélulas existentes por reloxos astronómicos. -Substitución ou reforma de cadro de mando e medida por atoparse en mal estado. A continuación resúmense as principais características e ventaxas que ofrece a tecnoloxía LED: 4

6 TIPO XERAL - Vida útil de horas. - Redución da potencia consumida en un 80%. - Maior eficacia luminosa (ata 130 lúmenes/watt). - Alta eficacia en ambientes fríos (-40º a 50ºC). MEDIOAMBIENTAIS - Redución de un 80% de emisions de CO2 a atmosfera. - Non emite radiación infravermella nin ultravioleta. - Non conten mercurio. TÉCNICAS - Luz directa y precisa que incrementa a eficacia do sistema, sen contaminación lumínica ao hemisferio superior - Outra das ventaxas e a velocidade de acendido, que na actualidade oscila en torno os dez minutos, mentas que co LED redúcese a dous segundos, algo especialmente útil en situacións concretas, como cando se producen apagóns, pois é posible recuperar o subministro eléctrico en cuestión de segundos - Fonte de estado sólido, robustez e seguridade fronte a vibracións. - Mellor reprodución cromática - Regulación da intensidade de 0 a 100% sen cambios de cor - Traballa a baixa tensión en c.c. 5.-CUMPRIMENTO DO REGULAMENTO DE EFICIENCIA ENERXÉTICA EN INSTALCIÓNS DE ALUMEADO EXTERIOR RD 1890/2008. Coas actuacións proxectadas adecúanse as instalacións obxeto do estudio para cumprir co actual regulamento de eficiencia enerxética en instalacións de alumeado exterior así coma as súas instrucións técnicas complementarias. 6.-INSTALACIÓNS OBXETO DE ACTUACIÓN. As actuacións indicadas proxéctase que se leven a cabo no seguintes lugares enumerados a continuación, pertencentes o Concello de Cuntis. 5

7 ANLLADA CUNTIS NOVAS CUNTIS ESPADENAL CUNTIS 6

8 7.-CARACTERISTICAS ACTUAIS POR CADRO DE MANDO Instalación ANLLADA Concello Cuntis Potencia Instalada 5,10 kw Consumo de enerxía CARACTERISTICAS DA ILUMINACIÓN Lonxitude (m) kwh Potencia Acendida 5,10 kw Importe de enerxía 2.032,75 Clasificación da vía B B Utilización da instalación Vial 1 Vial 2 Vial 3 Clase de iluminación ME5 ME5 Superficie iluminada (m²) ,19 h/ano Número de puntos de luz 32 Vial 4 Vial CADRO MANDO E PROTECCIÓN CONSUMO DOS CIRCUÍTOS Posta a terra Tipo Pica Sección liña principal (mm²) 10 Interruptor magnetotérmico Si Interruptor diferencial Si Corte omnipolar Si Intensidade (A) 32 Sensibilidade (ma) 30 Intensidade (A) 40 Rearmable Non Poder de Corte (ka) 6 Rearmable Non Poder de Corte (ka) Tensión 400 Número de polos 4 Tensión 400 Número de polos 4 R Astronómico Redutor de fluxo estabilizado Protección 1 Poste formigón 4 8,00 m 25,00 m 5,00 m Bo Unilateral Fusible 2 Báculo 28 9,00 m 30,00 m 8,00 m Bo Unilateral Fusible Pot. Instalada Pot. Acendida 0,41 kw 0,41 kw 4,70 kw 4,70 kw OBSERVACIÓNS DISPOSICIÓN LUMINARIAS Coordenadas UTM (X, Y) Armario Illante Montaxe Sistema acendido Sistema de aforro SEN REDUCIÓN CON REDUCIÓN Núm. Circuíto Fase R (A) 0,50 2,20 0,80 0,50 1,90 0,80 Fase S (A) 1,40 1,40 3,10 1,20 1,50 3,10 Fase T (A) 2,10 3,00 1,70 1,70 2,60 1,60 Fase R (V) 222,00 221,00 236,00 192,00 192,00 236,00 Fase S (V) 225,00 225,00 236,00 194,00 195,00 238,00 Fase T (V) 225,00 225,00 236,00 194,00 194,00 236,00 Vial Tipo soporte Núm Altura Interdistancia Ancho Estado Disposición Parede CARACTERISTICAS DAS LUMINARIAS CARACTERÍSTICAS DAS LÁMPADAS Marca Modelo Núm Material Estado INDALUX CMR 5 Aluminio Regular DESC DESC 27 Aluminio Tipo de lámpada Núm Potencia (W) Sodio Alta Presión 5 70 Sodio Alta Presión Equipo auxiliar Electromagnético Electromagnético Iluminancia media (lux) Sen Redución 12,00 Con Redución Uniformidade Media 0,28 Extrema 0,16 Eficiencia Enerxética 16, Clasificación da zona E3 Fluxo no Hemisferio Superior 15% % apagado NIVEIS DE ILUMINACIÓN RESPLANDOR LUMINOSO 7

9 Instalación NOVAS Concello Cuntis Potencia Instalada 9,21 kw Consumo de enerxía CARACTERISTICAS DA ILUMINACIÓN Lonxitude (m) kwh Potencia Acendida 6,95 kw Importe de enerxía 2.182,60 Clasificación da vía B B Utilización da instalación Vial 1 Vial 2 Vial 3 Clase de iluminación ME5 ME5 Superficie iluminada (m²) ,26 h/ano Número de puntos de luz 36 Vial 4 Vial Equipo auxiliar % apagado Electromagnético Electromagnético 26,00% Electromagnético Pot. Instalada Pot. Acendida 0,32 kw 0,32 kw 8,70 kw 0,19 kw 6,44 kw 0,19 kw OBSERVACIÓNS CADRO MANDO E PROTECCIÓN CONSUMO DOS CIRCUÍTOS DISPOSICIÓN LUMINARIAS Coordenadas UTM (X, Y) Armario Illante Montaxe Parede Posta a terra Tipo Pica Sección liña principal (mm²) 35 Interruptor magnetotérmico Si Interruptor diferencial Si Corte omnipolar Si Intensidade (A) 40 Sensibilidade (ma) 30 Intensidade (A) Rearmable Non Poder de Corte (ka) 6 Rearmable Non Poder de Corte (ka) Tensión Sistema acendido 400 Número de polos R Astronómico 4 Tensión Sistema de aforro 230 Número de polos Redutor de fluxo estabilizado SEN REDUCIÓN CON REDUCIÓN Núm. Circuíto Fase R (A) 8,00 1,30 6,70 1,10 Fase S (A) 5,20 1,10 4,60 1,10 Fase T (A) 5,70 1,60 5,70 1,80 Fase R (V) 220,00 220,00 202,00 227,00 Fase S (V) 220,00 219,00 204,00 227,00 Fase T (V) 220,00 220,00 200,00 227,00 Vial Tipo soporte Núm Altura Interdistancia Ancho Estado Disposición Protección 1 Poste formigón 5 8,00 m 20,00 m 5,00 m Bo Unilateral Fusible 2 Báculo 31 9,00 m 30,00 m 8,00 m Bo Unilateral Fusible CARACTERISTICAS DAS LUMINARIAS CARACTERÍSTICAS DAS LÁMPADAS Marca Modelo Núm Material Estado NIVEIS DE ILUMINACIÓN INDAL CMR 6 Aluminio Regular DESC DESC 29 Aluminio Sen Redución 19,00 Iluminancia media (lux) GE M400 1 Aluminio Con Redución Media 0,32 Uniformidade Extrema 0,14 Eficiencia Enerxética 16, Tipo de lámpada Núm Potencia (W) Sodio Alta Presión 4 70 Sodio Alta Presión Vapor Mercurio 2 80 RESPLANDOR LUMINOSO Clasificación da zona E3 Fluxo no Hemisferio Superior 15% 8

10 Instalación ESPADENAL Concello Cuntis Potencia Instalada 4,95 kw Consumo de enerxía CARACTERISTICAS DA ILUMINACIÓN Lonxitude (m) kwh Potencia Acendida 4,95 kw Importe de enerxía 1.535,82 Utilización da instalación Vial 1 Vial 2 Vial 3 Clasificación da vía D D B Clase de iluminación CE2 S2 ME5 Superficie iluminada (m²) ,71 h/ano Número de puntos de luz 29 Vial 4 Vial CADRO MANDO E PROTECCIÓN CONSUMO DOS CIRCUÍTOS Posta a terra Tipo Pica Sección liña principal (mm²) 16 Interruptor magnetotérmico Si Interruptor diferencial Non Corte omnipolar Si Intensidade (A) 40 Sensibilidade (ma) Intensidade (A) Rearmable Non Poder de Corte (ka) 6 Rearmable Poder de Corte (ka) Tensión 400 Número de polos 4 Tensión Número de polos R Astronómico Redutor de fluxo estabilizado Protección 1 Columna 20 4,20 m 20,00 m 7,00 m Bo Tresbolillo Fusible 2 Columna 8 4,20 m 20,00 m 4,00 m Bo Unilateral Fusible 3 Brazo mural 1 6,00 m 25,00 m 5,00 m Bo Unilateral Fusible Equipo auxiliar Electromagnético Electromagnético Electromagnético Pot. Instalada Pot. Acendida 3,48 kw 3,48 kw 0,08 kw 1,39 kw 0,08 kw 1,39 kw OBSERVACIÓNS DISPOSICIÓN LUMINARIAS Coordenadas UTM (X, Y) Armario Illante Montaxe Sistema acendido Núm. Circuíto Fase R (A) Fase S (A) Fase T (A) Fase R (V) Fase S (V) Fase T (V) SEN REDUCIÓN Sistema de aforro CON REDUCIÓN Vial Tipo soporte Núm Altura Interdistancia Ancho Estado Disposición Parede CARACTERISTICAS DAS LUMINARIAS CARACTERÍSTICAS DAS LÁMPADAS Marca Modelo Núm Material Estado NIVEIS DE ILUMINACIÓN DESC GLOBO 20 Outro Regular INDAL CMR 1 Aluminio Sen Redución 14,00 Iluminancia media (lux) BENITO VILLA 8 Aluminio Con Redución Media 0,25 Uniformidade Extrema 0,16 Eficiencia Enerxética 10, Tipo de lámpada Núm Potencia (W) Sodio Alta Presión Sodio Alta Presión 1 70 Haloxenuros Metálicos Clasificación da zona E3 Fluxo no Hemisferio Superior 15% % apagado RESPLANDOR LUMINOSO 9

11 8.-CARACTERISTICAS REFORMADAS POR CADRO DE MANDO ANLLADA Instalación ANLLADA Concello Cuntis Potencia instalada 1,32 kw Número de puntos de luz 32 Utilización da Instalación 3.106,19 h/ano Consumo de enerxía kwh Importe de enerxía 525,23 Sistema acendido R Astronómico Sistema de aforro CARACTERÍSTICAS DAS LÁMPADAS Reactancia electrónica autoprogramable Vial Tipo de lámpada Núm Potencia Fluxo luminoso Mercurio (W) (lm) (mg) Equipo Auxiliar 1 Led Electrónico 2 Led Electrónico CARACTERÍSTICAS DAS LUMINARIAS Marca Modelo Núm Tipo IP Clase IK Grupo óptico Electrica FHS inst SETGA ESSENZE 4 Nova II 0,84 SETGA ESSENZE 28 Nova II 0,84 NOVAS Instalación NOVAS Concello Cuntis Potencia instalada 1,44 kw Número de puntos de luz 36 Utilización da Instalación 2.613,26 h/ano Consumo de enerxía kwh Importe de enerxía 453,83 Sistema acendido R Astronómico Sistema de aforro Reactancia electrónica autoprogramable CARACTERÍSTICAS DAS LÁMPADAS Vial Tipo de lámpada Núm Potencia (W) 1 Led Led Fluxo luminoso (lm) Mercurio (mg) Equipo Auxiliar 0 Electrónico 0 Electrónico CARACTERÍSTICAS DAS LUMINARIAS Marca Modelo Núm Tipo IP Clase IK Grupo óptico Electrica FHS inst SETGA ESSENZE 5 Nova II 0,84 SETGA ESSENZE 31 Nova II 0,84 10

12 ESPADENAL Instalación ESPADENAL Concello Cuntis Potencia instalada 0,74 kw Número de puntos de luz 29 Utilización da Instalación 2.084,71 h/ano Consumo de enerxía kwh Importe de enerxía 230,83 Sistema acendido R Astronómico Sistema de aforro Reactancia electrónica autoprogramable CARACTERÍSTICAS DAS LÁMPADAS Vial Tipo de lámpada Núm 1 Led 20 Potencia (W) 26 2 Led Led 1 21 Fluxo luminoso (lm) Mercurio Equipo Auxiliar (mg) 0 Electrónico 0 Electrónico 0 Electrónico CARACTERÍSTICAS DAS LUMINARIAS Marca Modelo Núm Tipo IP Clase IK Grupo óptico Electrica FHS inst SETGA MLD 28 Nova II 1 SETGA ESSENZE 1 Nova II 0,84 11

13 9.-CALCULOS LUMINICOS DAS INSTALACIÓN OBXETO DA REFORMA. A continuación expóñense os cálculos lumínicos realizados co software libre DIALUX, de cada unha das instalacións obxeto da reforma indicando valores de Iluminancia media(em), Luminancia media (Lm) e Uniformidade (Uo) necesarios, indicando o cumprimento dos mesmos segundo ITC-EA-02 do Regulamento de eficiencia enerxética( RD1890/2008). 12

14 10.- DATOS ENERXÉTICOS Tendo en conta os resultados dos cálculos luminicos do DIALUX e os índices de referencia enerxética obtidos das táboas para cada tipo de vía da ITC-EA-01 do Regulamento de eficiencia enerxética, calculáronse co procedemento indicado en dita instrución técnica os valores de eficiencias enerxética das instalación así coma o seu indica e calificación enerxética. Os datos obtidos foron os seguintes: Instalación ANLLADA Cualificación enerxética A Clase de vía Clase de iluminación Superficie iluminada (m²) Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media ME5 Potencia instalada (W) 113,4 1205,4 Valores medios Valores estudo Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media 7,50 Eficiencia Enerxética Referencia 14,53 15,26 Eficiencia Enerxética Instalación 34,52 Vial 1 Vial 2 0,50 ME5 0,35 0,35 0,54 0,52 7,83 8,29 0,62 0,53 46,22 Indice de Eficiencia Enerxética 2,38 3,03 Cualificación Enerxética A A B B 0,50 7,50 13

15 Instalación NOVAS Cualificación enerxética A Valores medios Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media Vial 1 Clase de vía B B Clase de iluminación ME5 Potencia instalada (W) 110, ,55 Superficie iluminada (m²) Valores estudo Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media 0,50 7,50 0,68 Eficiencia Enerxética Referencia 14,00 15,26 Eficiencia Enerxética Instalación 31,84 Vial 2 ME5 0,35 0,35 0,50 0,52 7,02 8,29 46,22 Indice de Eficiencia Enerxética 2,27 3,03 Cualificación Enerxética A A 0,50 7,50 0,53 Instalación ESPADENAL Cualificación enerxética A Clase de vía Clase de iluminación Superficie iluminada (m²) Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media CE2 Potencia instalada (W) ,4 22,05 Valores medios Valores estudo Luminancia media (cd/m²) Iluminancia media (lux) Uniformidade media 20,00 Eficiencia Enerxética Referencia 13,00 9,02 14,00 Eficiencia Enerxética Instalación 106,56 Vial 1 Vial 2 Vial 3 D D B 1,50 0,75 0,40 0,40 1,25 0,60 10,00 7,50 0,40 0,37 0,52 36,43 40,99 Indice de Eficiencia Enerxética 8,20 4,04 2,93 Cualificación Enerxética A A A S2 ME5 0,50 0,35 0,50 20,78 10,04 7,23 14

16 11.-RESUMO ECONÓMICO ENERXÉTICO. Situación Pot. Instalada (kw) Consumo (kwh/ano) Custo ( /ano) Actual Proposta 19,26 3, , ,89 AFORRO 15, , INSTALACIÓN ELÉCTRICA. A instalación eléctrica de alumeado público a executar emprazarase segundo a disposición dos planos POTENCIA A INSTALAR. ALUMEADO CON PREVISIÓN DE CARGAS CÁLCULO DE LIÑAS. As seccións de condutor calcularanse tendo en conta os efectos de densidade de corrente e caída de tensión, non sendo esta superior ó 3%, dende a orixe da instalación, segundo a instrución ITC-BT.09. Para o cálculo de seccións por densidade de corrente aplicaranse as seguintes fórmulas: TRAMOS MONOFASICOS: P I = E cosϕ TRAMOS TRIFÁSICOS: I = P 3 E cosϕ 15

17 Unha vez calculada a sección por densidade de corrente, aplicando as táboas da instrución ITC-BT.019, se comprobará a súa validez polo cálculo da caída de tensión, mediante a aplicación das seguintes fórmulas: TRAMOS MONOFASICOS: 2 L P e = C S E TRAMOS TRIFASICOS: e = L P C S E Sendo: I: Intensidade nominal en Amperios. P: Potencia en watios. E: Tensión nominal en voltios (230 monofásica, 400 Trifásica). cos ϕ: Factor de potencia. S: Sección do condutor en mm2. C: Coeficiente de Condutividade (56 Cu, 33 Al). L: Lonxitude do condutor en metros. Cálculo da caída de tensión nos circuítos A instalación de equipos de eficiencia enerxética implica consumos eléctricos menores e por tanto, requisitos menos esixentes en canto á sección dos condutores. As seccións existentes nas liñas orixinais están, por tanto, amplamente dentro das marxes normativas para transportar as correntes das novas cargas a instalar. Esta instalación baséase fundamentalmente na rede de alumeado e as liñas existentes. 16

18 13.- RESUME DO ORZAMENTO. Para a instalación numerada o importe da inversión é o que se indica a continuación : O orzamento ascende á cantidade de CINCUENTA MIL CATROCENTOS VEINTE EUROS e DEZASETE CÉNTIMOS (50.420,17 ). (IVE incluído) 14.- PRAZO DE EXECUCIÓN. O prazo de execución da instalación do subministro é de 10 días naturais dende a sinatura do contrado CONCLUSIONS A instalación proposta suporá unha grande mellora na calidade da iluminación da zona, xa que se reduce o gasto enerxético en iluminación e indirectamente as emisións de CO2 á atmosfera. A reforma das instalación adapta as mesmas a normativa vixente en canto a eficiencia enerxética. Co exposto no presente estudio sobre a obra de reforma das instalacións de alumeado exterior, quedan, a xuízo do autor do estudio, o suficientemente definidas e dimensionadas as instalacións que se pretenden efectuar, quedando disposto a aclarar cantas dúbidas sobre as mesmas puidesen xurdir. Cuntis, agosto de 2014 O Arquitecto T. Municipal IDE ANGEL J GÜIMIL SÁNCHEZ 17

19 B. ESTUDIO LUMÍNICO

20 ANLLADA Vial 1 Contacto: N de encargo: Empresa: N de cliente: Fecha: Proyecto elaborado por:

21 Vial Proyecto elaborado por Teléfono Fax Índice Vial 1 Portada del proyecto 1 Índice 2 Calle 1 Datos de planificación 3 Lista de luminarias 4 Resultados luminotécnicos 5 Recuadros de evaluación Recuadro de evaluación Calzada 1 Isolíneas (E) 6 Observador Observador 1 Isolíneas (L) 7 Gráfico de valores (L) 8 Observador 2 Isolíneas (L) 9 Gráfico de valores (L) 10 DIALux 4.12 by DIAL GmbH Página 2

22 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Datos de planificación Perfil de la vía pública Calzada 1 (Anchura: m, Cantidad de carriles de tránsito: 2, Revestimiento de la calzada: R3, q0: 0.070) Factor mantenimiento: 0.85 Disposiciones de las luminarias Luminaria: SETGA S.L.U. ESSENZE 24 Flujo luminoso (Luminaria): 3020 lm Valores máximos de la intensidad lumínica Flujo luminoso (Lámparas): 3200 lm con 70 : 460 cd/klm con 80 : 80 cd/klm Potencia de las luminarias: 27.0 W con 90 : 20 cd/klm Organización: unilateral abajo Distancia entre mástiles: m Altura de montaje (1): m funcionamiento). Altura del punto de luz: m Ninguna intensidad lumínica por encima de 90. La disposición cumple con la clase de intensidad Saliente sobre la calzada (2): m lumínica G2. Inclinación del brazo (3): 0.0 La disposición cumple con la clase del índice de Longitud del brazo (4): m deslumbramiento D.5. Respectivamente en todas las direcciones que forman los ángulos especificados con las verticales inferiores (con luminarias instaladas aptas para el DIALux 4.12 by DIAL GmbH Página 3

23 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Lista de luminarias SETGA S.L.U. ESSENZE 24 N de artículo: Flujo luminoso (Luminaria): 3020 lm Flujo luminoso (Lámparas): 3200 lm Potencia de las luminarias: 27.0 W Clasificación luminarias según CIE: 100 Código CIE Flux: Lámpara: 24 x LEDS 350mA (Factor de corrección 1.000). Dispone de una imagen de la luminaria en nuestro catálogo de luminarias. DIALux 4.12 by DIAL GmbH Página 4

24 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Resultados luminotécnicos Factor mantenimiento: 0.85 Escala 1:222 Lista del recuadro de evaluación 1 Recuadro de evaluación Calzada 1 Longitud: m, Anchura: m Trama: 10 x 6 Puntos Elemento de la vía pública respectivo: Calzada 1. Revestimiento de la calzada: R3, q0: Clase de iluminación seleccionada: ME5 (Se cumplen todos los requerimientos fotométricos.) L m [cd/m²] U0 Ul TI [%] SR Valores reales según cálculo: Valores de consigna según clase: Cumplido/No cumplido: DIALux 4.12 by DIAL GmbH Página 5

25 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Recuadro de evaluación Calzada 1 / Isolíneas (E) Valores en Lux, Escala 1 : 222 Trama: 10 x 6 Puntos E m [lx] E min [lx] E max [lx] E min / E m E min / E max DIALux 4.12 by DIAL GmbH Página 6

26 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Recuadro de evaluación Calzada 1 / Observador 1 / Isolíneas (L) Valores en Candela/m², Escala 1 : 222 Trama: 10 x 6 Puntos Posición del observador: ( m, m, m) Revestimiento de la calzada: R3, q0: L m [cd/m²] U0 Ul TI [%] Valores reales según cálculo: Valores de consigna según clase ME5: Cumplido/No cumplido: DIALux 4.12 by DIAL GmbH Página 7

27 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Recuadro de evaluación Calzada 1 / Observador 1 / Gráfico de valores (L) No pudieron representarse todos los valores calculados. Valores en Candela/m², Escala 1 : 222 Trama: 10 x 6 Puntos Posición del observador: ( m, m, m) Revestimiento de la calzada: R3, q0: L m [cd/m²] U0 Ul TI [%] Valores reales según cálculo: Valores de consigna según clase ME5: Cumplido/No cumplido: DIALux 4.12 by DIAL GmbH Página 8

28 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Recuadro de evaluación Calzada 1 / Observador 2 / Isolíneas (L) Valores en Candela/m², Escala 1 : 222 Trama: 10 x 6 Puntos Posición del observador: ( m, m, m) Revestimiento de la calzada: R3, q0: L m [cd/m²] U0 Ul TI [%] Valores reales según cálculo: Valores de consigna según clase ME5: Cumplido/No cumplido: DIALux 4.12 by DIAL GmbH Página 9

29 Vial Proyecto elaborado por Teléfono Fax Calle 1 / Recuadro de evaluación Calzada 1 / Observador 2 / Gráfico de valores (L) No pudieron representarse todos los valores calculados. Valores en Candela/m², Escala 1 : 222 Trama: 10 x 6 Puntos Posición del observador: ( m, m, m) Revestimiento de la calzada: R3, q0: L m [cd/m²] U0 Ul TI [%] Valores reales según cálculo: Valores de consigna según clase ME5: Cumplido/No cumplido: DIALux 4.12 by DIAL GmbH Página 10

30 ANLLADA

31

32

33

34

35

36

37

38

39

40 ESPADENAL

41

42

43

44

45

46

47

48

49

50

51

52 ESPADENAL

53

54

55

56

57

58

59

60

61

62

63

64 ESPADENAL

65

66

67

68

69

70

71

72

73

74 NOVA

75

76

77

78

79

80

81

82 NOVA

83

84

85

86

87

88

89

90

91

92 E.ORZAMENTO RENOVACIÓN DAS INSTALACIÓNS DE ILUMINACIÓN PÚBLICA EXTERIOR NO CONCELLO DE CUNTIS. Instalación ANLLADA -CUNTIS Unidades Descripción Prezo Unitario Prezo Total 4 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 27 W ESSENZE OU SIMILAR 335, ,00 28 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 41 W ESSENZE OU SIMILAR 365, ,00 1 UD DE REFORMA OU SUMINISTRO E INSTALACIÓN DE CADRO DE MANDO, PROTECCIÓN E MEDIDA DE ALUMEADO PÚBLICO , ,52 32 UD DESMONTAXES DE LUMINARIAS EXISTENTES 10,00 320,00 Instalación NOVAS -CUNTIS Unidades Descripción Prezo Unitario Prezo Total 5 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 21 W ESSENZE OU SIMILAR 320, ,00 31 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 41 W ESSENZE OU SIMILAR 365, ,00 1 UD DE REFORMA OU SUMINISTRO DE CADRO DE MANDO, PROTECCIÓN E MEDIDA DE ALUMEADO PÚBLICO. 601,52 601,52 36 UD DESMONTAXES DE LUMINARIAS EXISTENTES 40, ,00 Instalación ESPADENAL -CUNTIS Unidades Descripción Prezo Unitario Prezo Total

93 1 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 21 W ESSENZE OU SIMILAR 320,00 320,00 8 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 21 W MLD OU SIMILAR 300, ,00 20 UD DE SUMINISTRO E INSTALACIÓN DE LUMINARIA 26 W MLD OU SIMILAR 330, ,00 1 UD DE REFORMA OU SUMINISTRO E INSTALACIÓN DE CADRO DE MANDO, PROTECCIÓN E MEDIDA DE ALUMEADO PÚBLICO , ,52 29 UD DESMONTAXES DE LUMINARIAS EXISTENTES 40, ,00 TOTAL ,56 RESUMO ORZAMENTO EXECUCIÓN MATERIAL: ,56 SUBTOTAL: ,56 IVE (21 %) ,61 TOTAL (IVE INCLUIDO): ,17 Ascende o actual orzamento á cantidade de: CINCUENTA MI CATROCENTOS VINTE EUROS CON DAZASETE CÉNTIMOS (50.420,17 ). Cuntis Agosto de 2014 O Arquitecto T. Municipal IDE

94 t n o CADRO DE MANDO PUNTOS DELUZ FENOVACIóN DAA INSTALACIÓNS DE ILUMINACIÓN PÚBLICA EXIERIOR J GÜIMIL CONCEILO DE CUNlE ANLLADA 1 oa.2014

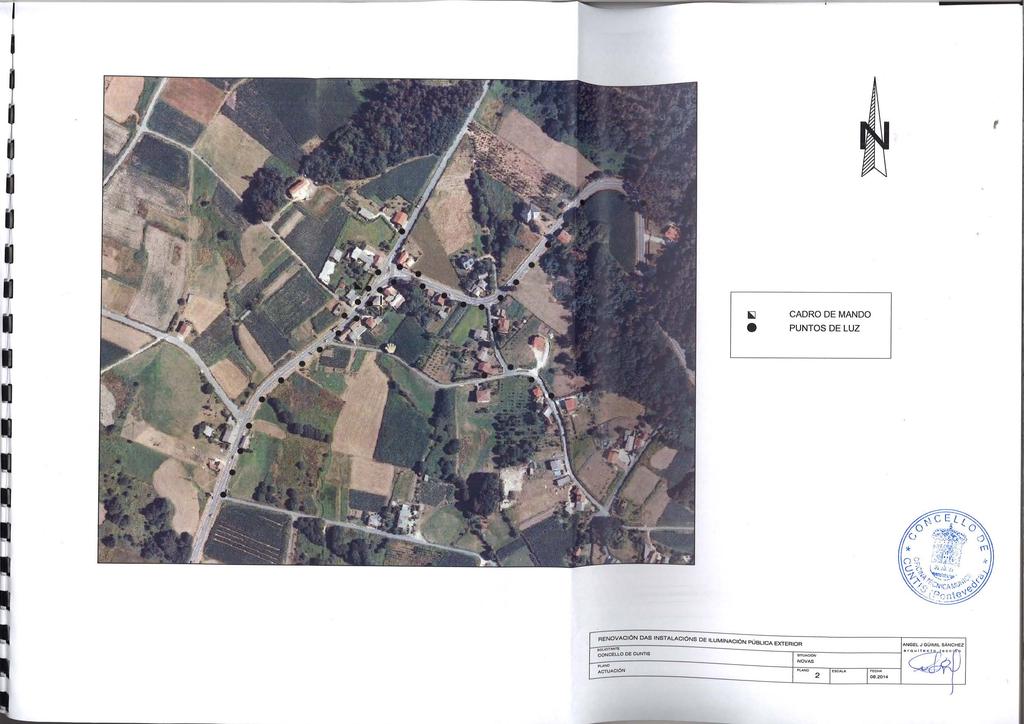

95 ti t N o CADRO DE MANDO PUNTOS DELUZ IT Ct * c) C O Õ ñ RENOVAo ón E[48 INETALACIÓNS DE ILUMINACIÓN PÚBLICA EXTÊRIOR CONOE.LO D8 C JÑÍE aruactón ÚF ACÍUAOÉN NOVAS ANGÈL J GúrMtL sánchez arqu t
