1 Φωτοβολταϊκός μετατροπέας SUNNY BOY 3300TL HC Οδηγίες τοποθέτησης SB3300TLHC-IGR IMGR-SB33TLHC Έκδοση 2.1 GR

2

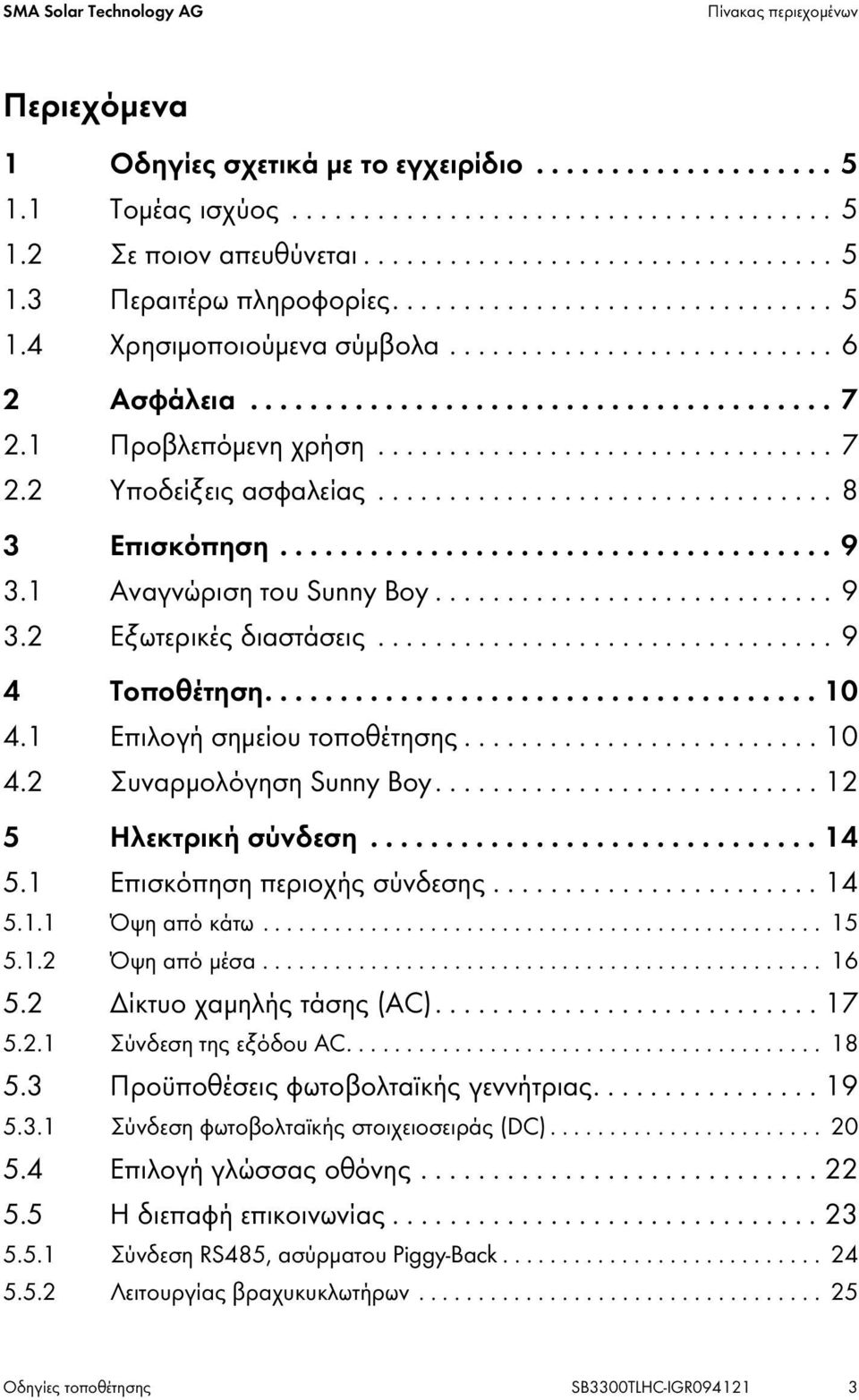

3 SMA Solar Technology AG Πίνακας περιεχομένων Περιεχόμενα 1 Οδηγίες σχετικά με το εγχειρίδιο Τομέας ισχύος Σε ποιον απευθύνεται Περαιτέρω πληροφορίες Χρησιμοποιούμενα σύμβολα Ασφάλεια Προβλεπόμενη χρήση Υποδείξεις ασφαλείας Επισκόπηση Αναγνώριση του Sunny Boy Εξωτερικές διαστάσεις Τοποθέτηση Επιλογή σημείου τοποθέτησης Συναρμολόγηση Sunny Boy Ηλεκτρική σύνδεση Επισκόπηση περιοχής σύνδεσης Όψη από κάτω Όψη από μέσα Δίκτυο χαμηλής τάσης (AC) Σύνδεση της εξόδου AC Προϋποθέσεις φωτοβολταϊκής γεννήτριας Σύνδεση φωτοβολταϊκής στοιχειοσειράς (DC) Επιλογή γλώσσας οθόνης Η διεπαφή επικοινωνίας Σύνδεση RS485, ασύρματου Piggy-Back Λειτουργίας βραχυκυκλωτήρων Οδηγίες τοποθέτησης SB3300TLHC-IGR

4 Πίνακας περιεχομένων SMA Solar Technology AG 6 Θέση σε λειτουργία Ένδειξη οθόνης Κωδικοί αναλαμπής Άνοιγμα και κλείσιμο του Sunny Boy Άνοιγμα του Sunny Boy Κλείσιμο του Sunny Boy Συντήρηση και καθαρισμός Καθαρισμός των πτερυγίων ψύξης Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές Αναζήτηση σφαλμάτων Η κόκκινη φωτοδίοδος ανάβει συνεχόμενα Έλεγχος της φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης Έλεγχος της λειτουργίας των βαρίστορ Θέση εκτός λειτουργίας Αποσυναρμολόγηση Συσκευασία Αποθήκευση Απόρριψη Τεχνικά χαρακτηριστικά Παρελκόμενα Επικοινωνία SB3300TLHC-IGR Οδηγίες τοποθέτησης

5 SMA Solar Technology AG Οδηγίες σχετικά με το εγχειρίδιο 1 Οδηγίες σχετικά με το εγχειρίδιο Το παρόν εγχειρίδιο περιγράφει την τοποθέτηση, την εγκατάσταση, τη θέση σε λειτουργία και τη συντήρηση του μετατροπέα SMA τύπου Sunny Boy 3300TL HC (SB 3300TL HC). Φυλάξτε αυτές τις Οδηγίες σε εύκολα προσβάσιμο σημείο. 1.1 Τομέας ισχύος Αυτές οι οδηγίες ισχύουν για το Sunny Boy 3300TL HC. 1.2 Σε ποιον απευθύνεται Το παρόν απευθύνεται στον ηλεκτρολόγο τεχνικό εγκατάστασης. 1.3 Περαιτέρω πληροφορίες Περαιτέρω πληροφορίες για ειδικά θέματα, π.χ. για το σχεδιασμό ενός διακόπτη προστασίας αγωγών, τις παραμέτρους λειτουργίας ή την περιγραφή των παραμέτρων λειτουργίας θα βρείτε στην περιοχή λήψης αρχείων της Λεπτομερείς οδηγίες για την αναζήτηση σφαλμάτων και το χειρισμό του Sunny Boy μπορείτε να βρείτε στις Οδηγίες χρήσης που συνοδεύουν τη συσκευή. Οδηγίες τοποθέτησης SB3300TLHC-IGR

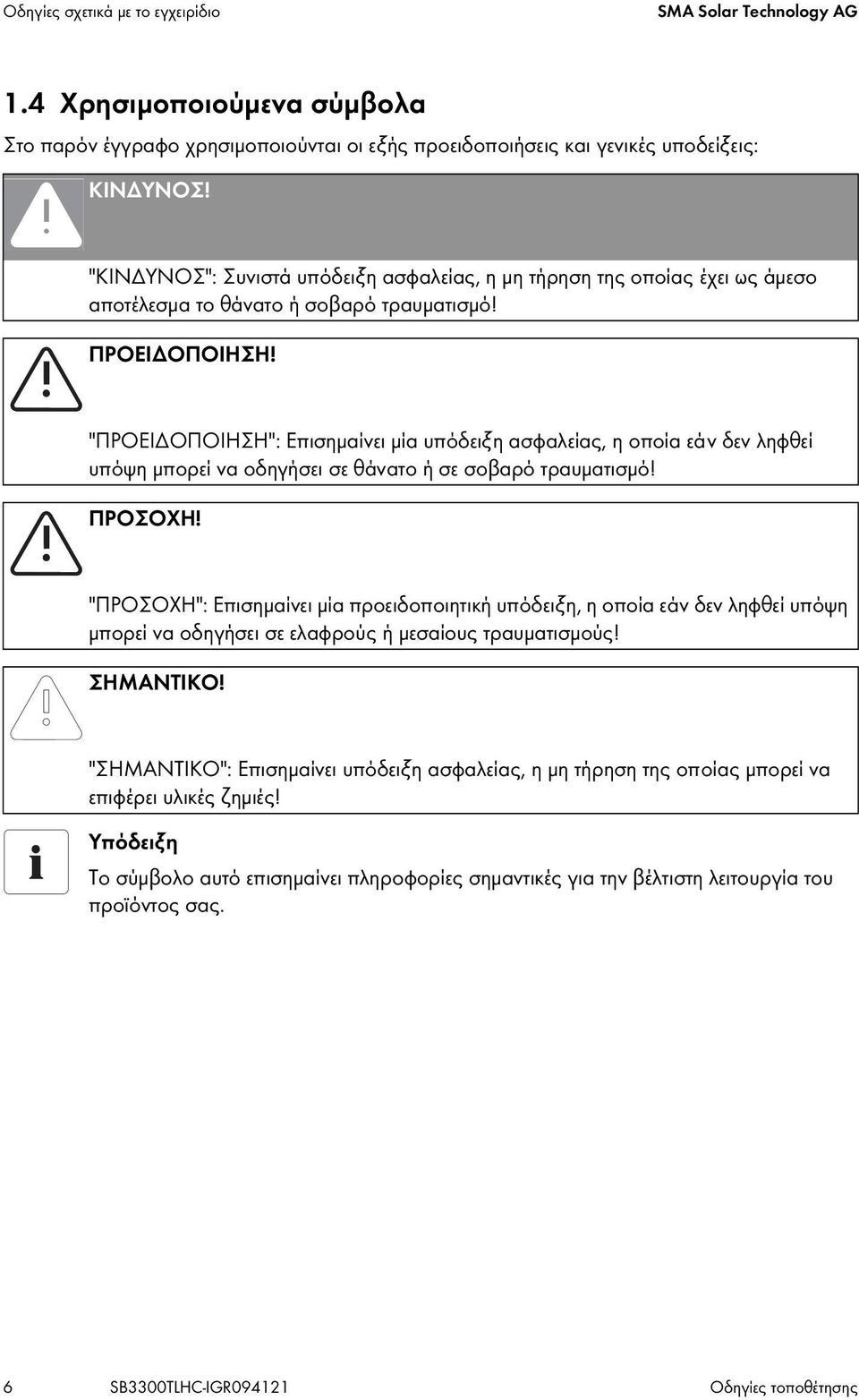

6 Οδηγίες σχετικά με το εγχειρίδιο SMA Solar Technology AG 1.4 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται οι εξής προειδοποιήσεις και γενικές υποδείξεις: ΚΙΝΔΥΝΟΣ! "ΚΙΝΔΥΝΟΣ": Συνιστά υπόδειξη ασφαλείας, η μη τήρηση της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή σοβαρό τραυματισμό! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! "ΠΡΟΕΙΔΟΠΟΙΗΣΗ": Επισημαίνει μία υπόδειξη ασφαλείας, η οποία εάν δεν ληφθεί υπόψη μπορεί να οδηγήσει σε θάνατο ή σε σοβαρό τραυματισμό! ΠΡΟΣΟΧΗ! "ΠΡΟΣΟΧΗ": Επισημαίνει μία προειδοποιητική υπόδειξη, η οποία εάν δεν ληφθεί υπόψη μπορεί να οδηγήσει σε ελαφρούς ή μεσαίους τραυματισμούς! ΣΗΜΑΝΤΙΚΟ! "ΣΗΜΑΝΤΙΚΟ": Επισημαίνει υπόδειξη ασφαλείας, η μη τήρηση της οποίας μπορεί να επιφέρει υλικές ζημιές! Υπόδειξη Το σύμβολο αυτό επισημαίνει πληροφορίες σημαντικές για την βέλτιστη λειτουργία του προϊόντος σας. 6 SB3300TLHC-IGR Οδηγίες τοποθέτησης

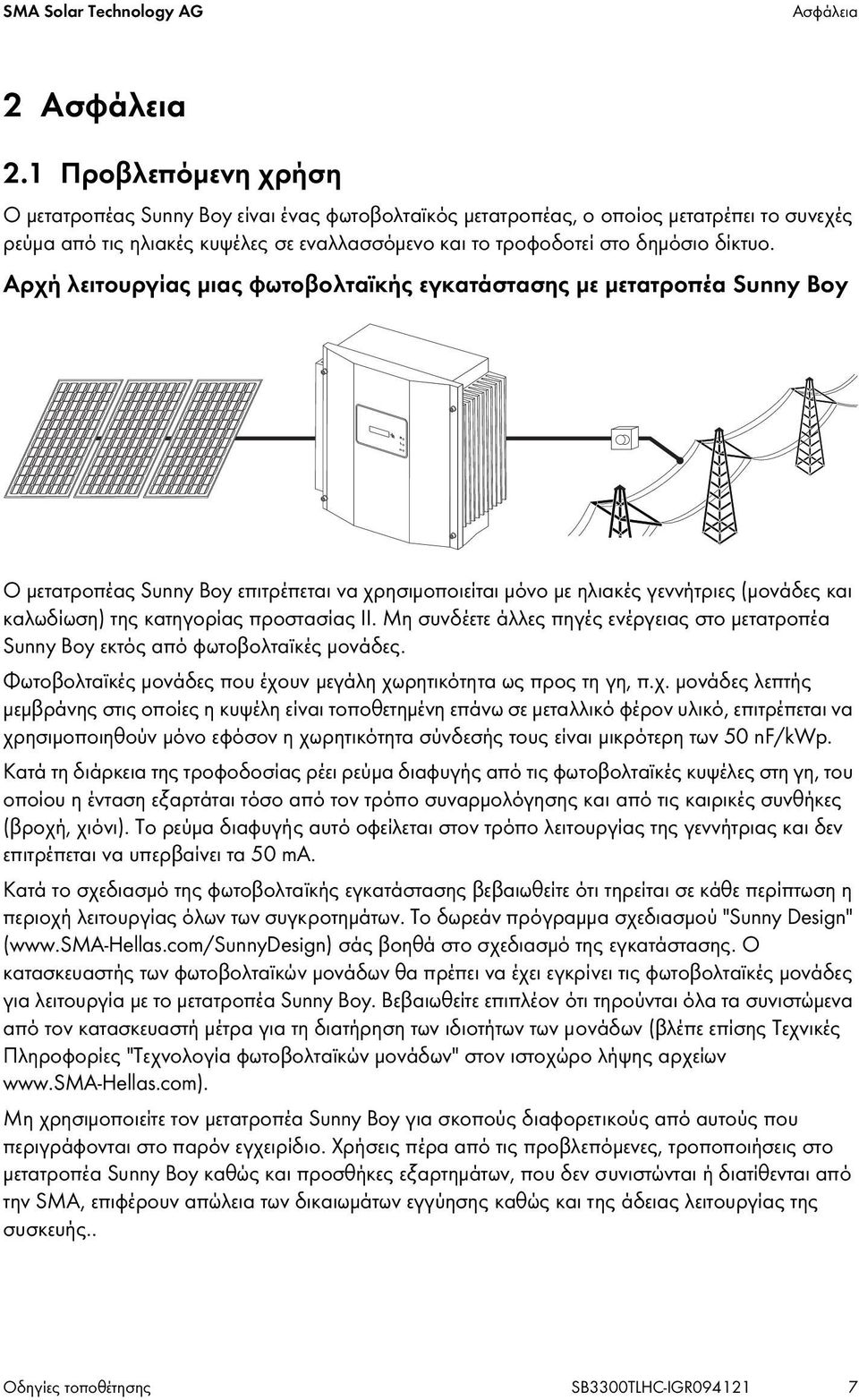

7 SMA Solar Technology AG Ασφάλεια 2 Ασφάλεια 2.1 Προβλεπόμενη χρήση Ο μετατροπέας Sunny Boy είναι ένας φωτοβολταϊκός μετατροπέας, ο οποίος μετατρέπει το συνεχές ρεύμα από τις ηλιακές κυψέλες σε εναλλασσόμενο και το τροφοδοτεί στο δημόσιο δίκτυο. Αρχή λειτουργίας μιας φωτοβολταϊκής εγκατάστασης με μετατροπέα Sunny Boy Ο μετατροπέας Sunny Boy επιτρέπεται να χρησιμοποιείται μόνο με ηλιακές γεννήτριες (μονάδες και καλωδίωση) της κατηγορίας προστασίας II. Μη συνδέετε άλλες πηγές ενέργειας στο μετατροπέα Sunny Boy εκτός από φωτοβολταϊκές μονάδες. Φωτοβολταϊκές μονάδες που έχουν μεγάλη χωρητικότητα ως προς τη γη, π.χ. μονάδες λεπτής μεμβράνης στις οποίες η κυψέλη είναι τοποθετημένη επάνω σε μεταλλικό φέρον υλικό, επιτρέπεται να χρησιμοποιηθούν μόνο εφόσον η χωρητικότητα σύνδεσής τους είναι μικρότερη των 50 nf/kwp. Κατά τη διάρκεια της τροφοδοσίας ρέει ρεύμα διαφυγής από τις φωτοβολταϊκές κυψέλες στη γη, του οποίου η ένταση εξαρτάται τόσο από τον τρόπο συναρμολόγησης και από τις καιρικές συνθήκες (βροχή, χιόνι). Το ρεύμα διαφυγής αυτό οφείλεται στον τρόπο λειτουργίας της γεννήτριας και δεν επιτρέπεται να υπερβαίνει τα 50 ma. Κατά το σχεδιασμό της φωτοβολταϊκής εγκατάστασης βεβαιωθείτε ότι τηρείται σε κάθε περίπτωση η περιοχή λειτουργίας όλων των συγκροτημάτων. Το δωρεάν πρόγραμμα σχεδιασμού "Sunny Design" ( σάς βοηθά στο σχεδιασμό της εγκατάστασης. Ο κατασκευαστής των φωτοβολταϊκών μονάδων θα πρέπει να έχει εγκρίνει τις φωτοβολταϊκές μονάδες για λειτουργία με το μετατροπέα Sunny Boy. Βεβαιωθείτε επιπλέον ότι τηρούνται όλα τα συνιστώμενα από τον κατασκευαστή μέτρα για τη διατήρηση των ιδιοτήτων των μονάδων (βλέπε επίσης Τεχνικές Πληροφορίες "Τεχνολογία φωτοβολταϊκών μονάδων" στον ιστοχώρο λήψης αρχείων Μη χρησιμοποιείτε τον μετατροπέα Sunny Boy για σκοπούς διαφορετικούς από αυτούς που περιγράφονται στο παρόν εγχειρίδιο. Χρήσεις πέρα από τις προβλεπόμενες, τροποποιήσεις στο μετατροπέα Sunny Boy καθώς και προσθήκες εξαρτημάτων, που δεν συνιστώνται ή διατίθενται από την SMA, επιφέρουν απώλεια των δικαιωμάτων εγγύησης καθώς και της άδειας λειτουργίας της συσκευής.. Οδηγίες τοποθέτησης SB3300TLHC-IGR

8 Ασφάλεια SMA Solar Technology AG 2.2 Υποδείξεις ασφαλείας ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στο μετατροπέα Sunny Boy! Όλες οι εργασίες στον μετατροπέα Sunny Boy και στο εσωτερικό του επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο. ΠΡΟΣΟΧΗ! Κίνδυνος εγκαυμάτων από θερμά τμήματα του κελύφους! Μην αγγίζετε το κέλυφος του Sunny Boy κατά τη διάρκεια της λειτουργίας. ΣΗΜΑΝΤΙΚΟ! Ενδεχόμενη εισροή νερού ή είσοδος ξένων σωμάτων στο Sunny Boy προκαλεί βλάβες. Εάν ο διακόπτης Electronic Solar Switch στο Sunny Boy έχει τραβηχτεί, τότε ο μετατροπέας αντιστοιχεί μόνο σε κλάση προστασίας IP21. Δηλαδή δεν προστατεύεται πλέον από εισχώρηση νερού και ξένων σωμάτων! Για να δημιουργήσετε ξανά η κλάση προστασίας IP65 μετά από προσωρινή θέση εκτός λειτουργίας, κάντε τα εξής βήματα: Aποσυνδέστε όλα τα βύσματα DC και κλείστε τις υποδοχές με τα καπάκια προστασίας που συνοδεύουν το προϊόν. Τοποθετήστε ξανά το διακόπτη Electronic Solar Switch. Γείωση της φωτοβολταϊκής γεννήτριας Τηρείτε τους κατά τόπους κανονισμούς για τη γείωση των φωτοβολταϊκών μονάδων και της φωτοβολταϊκής γεννήτριας. Η SMA Solar Technology συνιστά την αγώγιμη σύνδεση του πλαισίου της φωτοβολταϊκής γεννήτριας και άλλων αγώγιμων επιφανειών και τη γείωσή τους, ώστε να εξασφαλίζεται η μέγιστη δυνατή προστασίας για την εγκατάσταση και το προσωπικό. 8 SB3300TLHC-IGR Οδηγίες τοποθέτησης

9 SMA Solar Technology AG Επισκόπηση 3 Επισκόπηση 3.1 Αναγνώριση του Sunny Boy Μπορείτε να αναγνωρίσετε το Sunny Boy μέσω της πινακίδας τύπου. Η πινακίδα τύπου βρίσκεται στη δεξιά πλευρά του κελύφους και περιλαμβάνει πληροφορίες σχετικά με το σειριακό αριθμό και τον τύπο συσκευής, καθώς και τεχνικά χαρακτηριστικά. 3.2 Εξωτερικές διαστάσεις 225 mm 470 mm 490 mm Οδηγίες τοποθέτησης SB3300TLHC-IGR

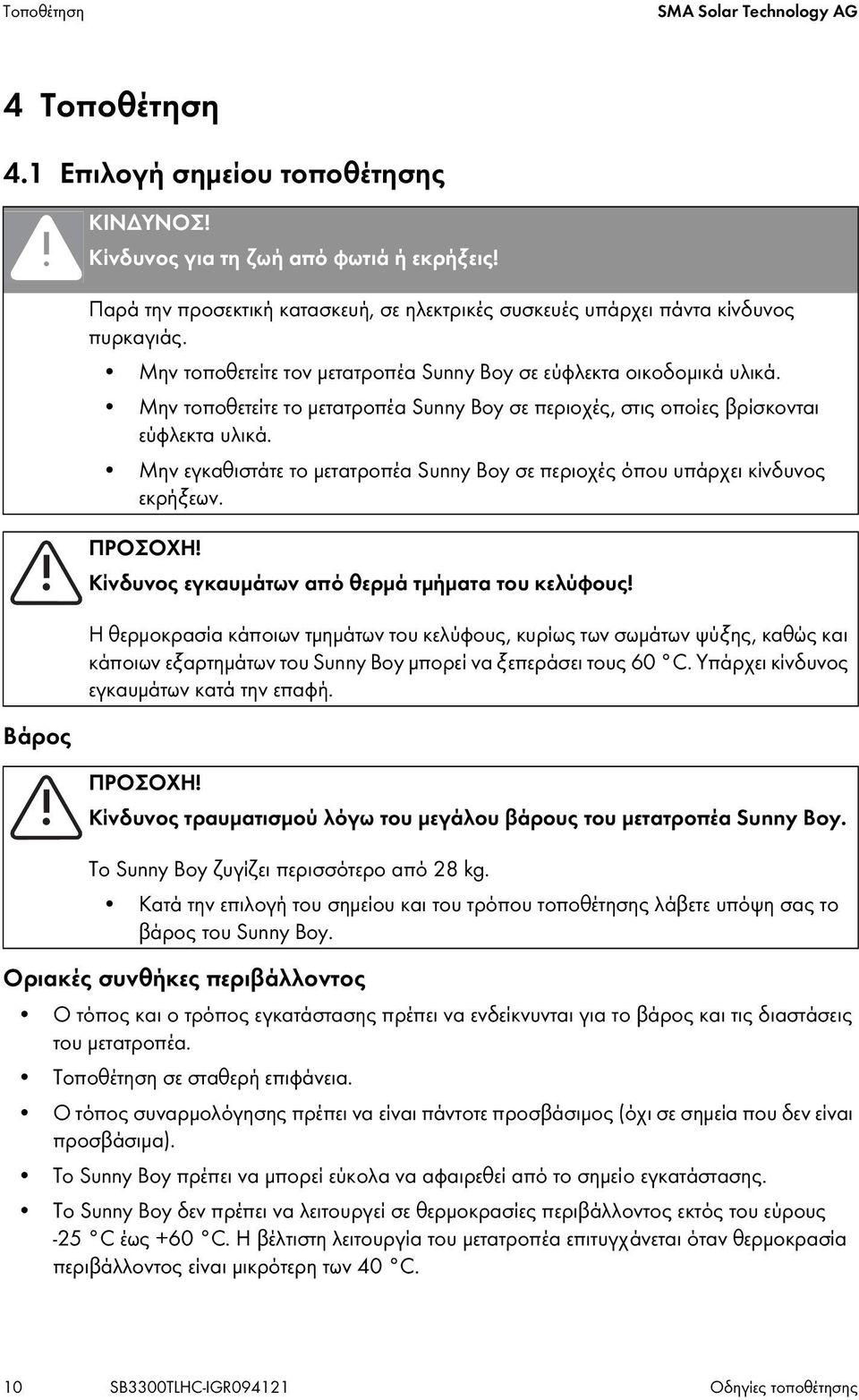

10 Τοποθέτηση SMA Solar Technology AG 4 Τοποθέτηση 4.1 Επιλογή σημείου τοποθέτησης Βάρος ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από φωτιά ή εκρήξεις! Παρά την προσεκτική κατασκευή, σε ηλεκτρικές συσκευές υπάρχει πάντα κίνδυνος πυρκαγιάς. Μην τοποθετείτε τον μετατροπέα Sunny Boy σε εύφλεκτα οικοδομικά υλικά. Μην τοποθετείτε το μετατροπέα Sunny Boy σε περιοχές, στις οποίες βρίσκονται εύφλεκτα υλικά. Μην εγκαθιστάτε το μετατροπέα Sunny Boy σε περιοχές όπου υπάρχει κίνδυνος εκρήξεων. ΠΡΟΣΟΧΗ! Κίνδυνος εγκαυμάτων από θερμά τμήματα του κελύφους! Η θερμοκρασία κάποιων τμημάτων του κελύφους, κυρίως των σωμάτων ψύξης, καθώς και κάποιων εξαρτημάτων του Sunny Boy μπορεί να ξεπεράσει τους 60 C. Υπάρχει κίνδυνος εγκαυμάτων κατά την επαφή. ΠΡΟΣΟΧΗ! Κίνδυνος τραυματισμού λόγω του μεγάλου βάρους του μετατροπέα Sunny Boy. Το Sunny Boy ζυγίζει περισσότερο από 28 kg. Κατά την επιλογή του σημείου και του τρόπου τοποθέτησης λάβετε υπόψη σας το βάρος του Sunny Boy. Οριακές συνθήκες περιβάλλοντος Ο τόπος και ο τρόπος εγκατάστασης πρέπει να ενδείκνυνται για το βάρος και τις διαστάσεις του μετατροπέα. Τοποθέτηση σε σταθερή επιφάνεια. Ο τόπος συναρμολόγησης πρέπει να είναι πάντοτε προσβάσιμος (όχι σε σημεία που δεν είναι προσβάσιμα). To Sunny Boy πρέπει να μπορεί εύκολα να αφαιρεθεί από το σημείο εγκατάστασης. Το Sunny Boy δεν πρέπει να λειτουργεί σε θερμοκρασίες περιβάλλοντος εκτός του εύρους -25 C έως +60 C. Η βέλτιστη λειτουργία του μετατροπέα επιτυγχάνεται όταν θερμοκρασία περιβάλλοντος είναι μικρότερη των 40 C. 10 SB3300TLHC-IGR Οδηγίες τοποθέτησης

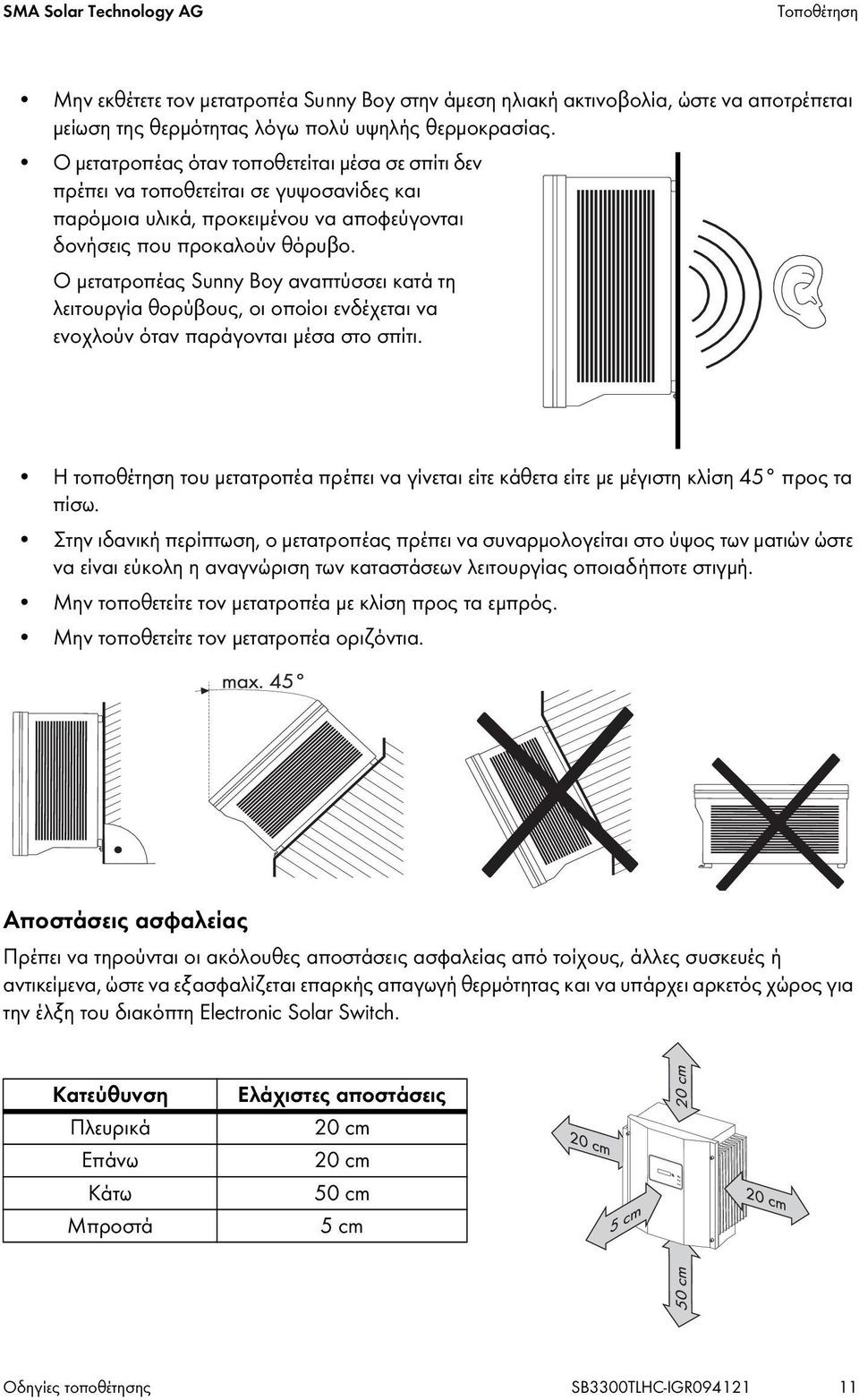

11 SMA Solar Technology AG Τοποθέτηση Μην εκθέτετε τον μετατροπέα Sunny Boy στην άμεση ηλιακή ακτινοβολία, ώστε να αποτρέπεται μείωση της θερμότητας λόγω πολύ υψηλής θερμοκρασίας. Ο μετατροπέας όταν τοποθετείται μέσα σε σπίτι δεν πρέπει να τοποθετείται σε γυψοσανίδες και παρόμοια υλικά, προκειμένου να αποφεύγονται δονήσεις που προκαλούν θόρυβο. Ο μετατροπέας Sunny Boy αναπτύσσει κατά τη λειτουργία θορύβους, οι οποίοι ενδέχεται να ενοχλούν όταν παράγονται μέσα στο σπίτι. Η τοποθέτηση του μετατροπέα πρέπει να γίνεται είτε κάθετα είτε με μέγιστη κλίση 45 προς τα πίσω. Στην ιδανική περίπτωση, ο μετατροπέας πρέπει να συναρμολογείται στο ύψος των ματιών ώστε να είναι εύκολη η αναγνώριση των καταστάσεων λειτουργίας οποιαδήποτε στιγμή. Μην τοποθετείτε τον μετατροπέα με κλίση προς τα εμπρός. Μην τοποθετείτε τον μετατροπέα οριζόντια. Αποστάσεις ασφαλείας Πρέπει να τηρούνται οι ακόλουθες αποστάσεις ασφαλείας από τοίχους, άλλες συσκευές ή αντικείμενα, ώστε να εξασφαλίζεται επαρκής απαγωγή θερμότητας και να υπάρχει αρκετός χώρος για την έλξη του διακόπτη Electronic Solar Switch. Κατεύθυνση Πλευρικά Επάνω Κάτω Μπροστά Ελάχιστες αποστάσεις 20 cm 20 cm 50 cm 5 cm Οδηγίες τοποθέτησης SB3300TLHC-IGR

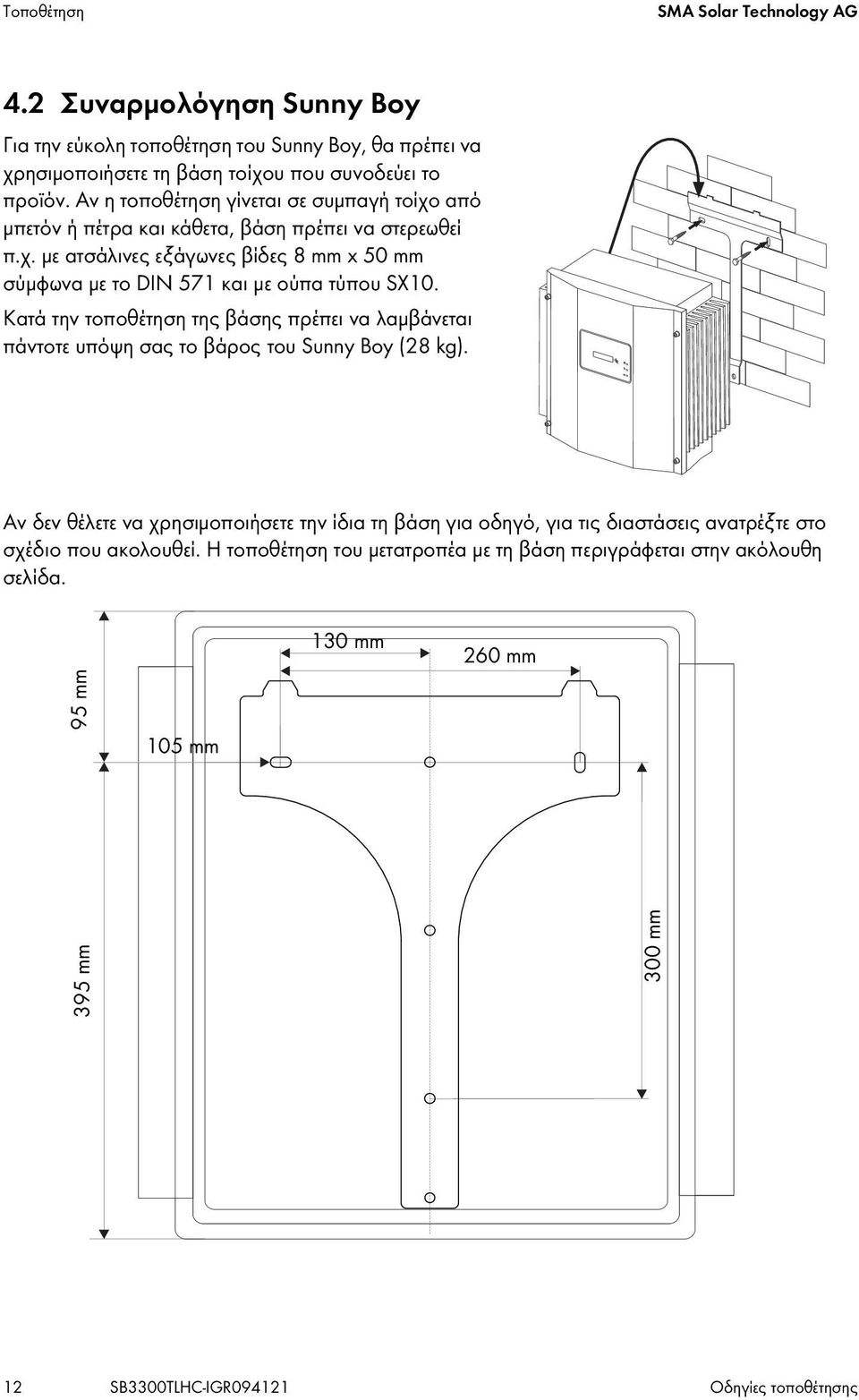

12 Τοποθέτηση SMA Solar Technology AG 4.2 Συναρμολόγηση Sunny Boy Για την εύκολη τοποθέτηση του Sunny Boy, θα πρέπει να χρησιμοποιήσετε τη βάση τοίχου που συνοδεύει το προϊόν. Αν η τοποθέτηση γίνεται σε συμπαγή τοίχο από μπετόν ή πέτρα και κάθετα, βάση πρέπει να στερεωθεί π.χ. με ατσάλινες εξάγωνες βίδες 8 mm x 50 mm σύμφωνα με το DIN 571 και με ούπα τύπου SX10. Κατά την τοποθέτηση της βάσης πρέπει να λαμβάνεται πάντοτε υπόψη σας το βάρος του Sunny Boy (28 kg). Αν δεν θέλετε να χρησιμοποιήσετε την ίδια τη βάση για οδηγό, για τις διαστάσεις ανατρέξτε στο σχέδιο που ακολουθεί. Η τοποθέτηση του μετατροπέα με τη βάση περιγράφεται στην ακόλουθη σελίδα. 95 mm 105 mm 130 mm 260 mm 395 mm 300 mm 12 SB3300TLHC-IGR Οδηγίες τοποθέτησης

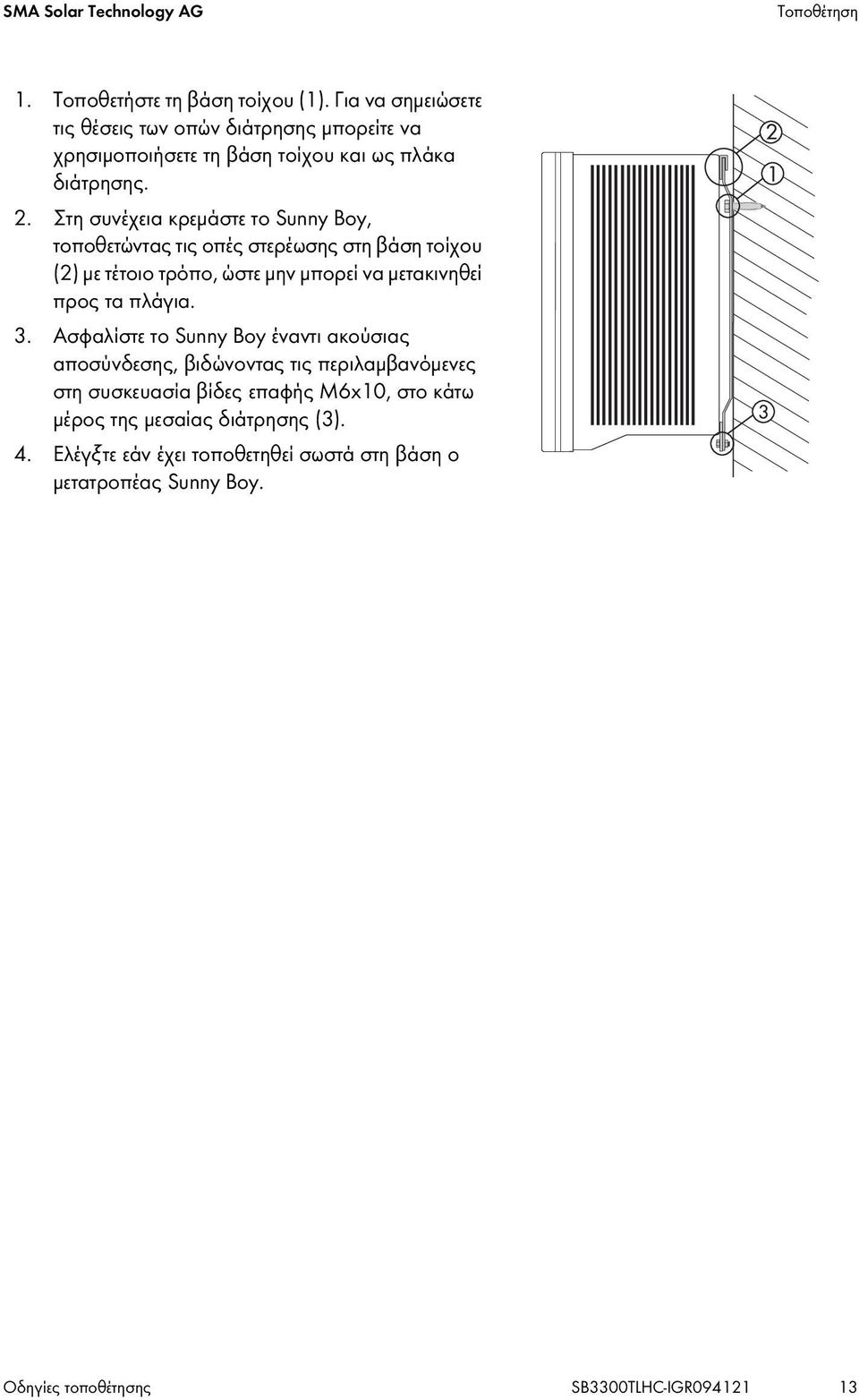

13 SMA Solar Technology AG Τοποθέτηση 1. Τοποθετήστε τη βάση τοίχου (1). Για να σημειώσετε τις θέσεις των οπών διάτρησης μπορείτε να χρησιμοποιήσετε τη βάση τοίχου και ως πλάκα διάτρησης. 2. Στη συνέχεια κρεμάστε το Sunny Boy, τοποθετώντας τις οπές στερέωσης στη βάση τοίχου (2) με τέτοιο τρόπο, ώστε μην μπορεί να μετακινηθεί προς τα πλάγια. 3. Ασφαλίστε το Sunny Boy έναντι ακούσιας αποσύνδεσης, βιδώνοντας τις περιλαμβανόμενες στη συσκευασία βίδες επαφής M6x10, στο κάτω μέρος της μεσαίας διάτρησης (3). 4. Ελέγξτε εάν έχει τοποθετηθεί σωστά στη βάση ο μετατροπέας Sunny Boy. Οδηγίες τοποθέτησης SB3300TLHC-IGR

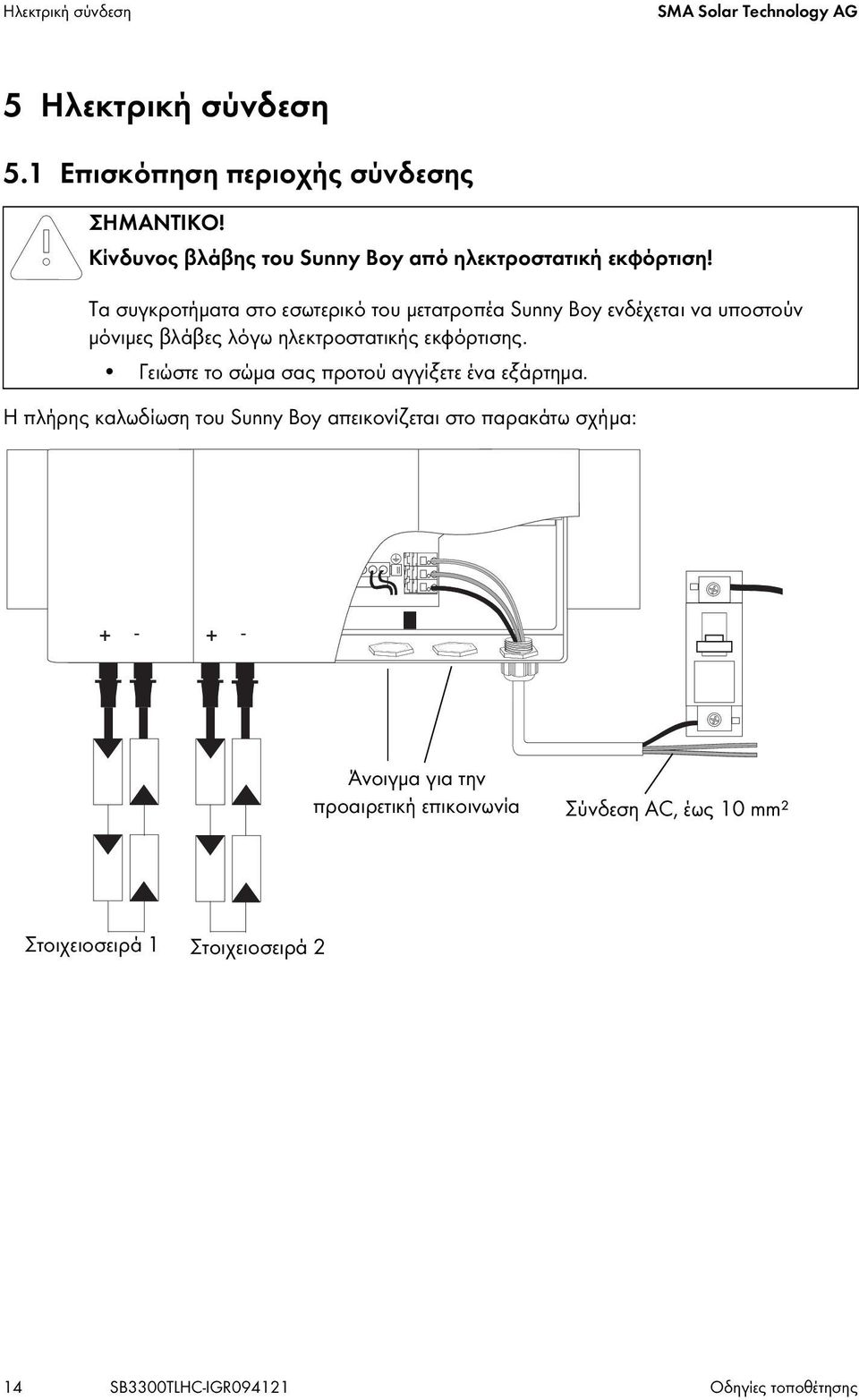

14 Ηλεκτρική σύνδεση SMA Solar Technology AG 5 Ηλεκτρική σύνδεση 5.1 Επισκόπηση περιοχής σύνδεσης ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του Sunny Boy από ηλεκτροστατική εκφόρτιση! Τα συγκροτήματα στο εσωτερικό του μετατροπέα Sunny Boy ενδέχεται να υποστούν μόνιμες βλάβες λόγω ηλεκτροστατικής εκφόρτισης. Γειώστε το σώμα σας προτού αγγίξετε ένα εξάρτημα. Η πλήρης καλωδίωση του Sunny Boy απεικονίζεται στο παρακάτω σχήμα: Άνοιγμα για την προαιρετική επικοινωνία Σύνδεση AC, έως 10 mm² Στοιχειοσειρά 1 Στοιχειοσειρά 2 14 SB3300TLHC-IGR Οδηγίες τοποθέτησης

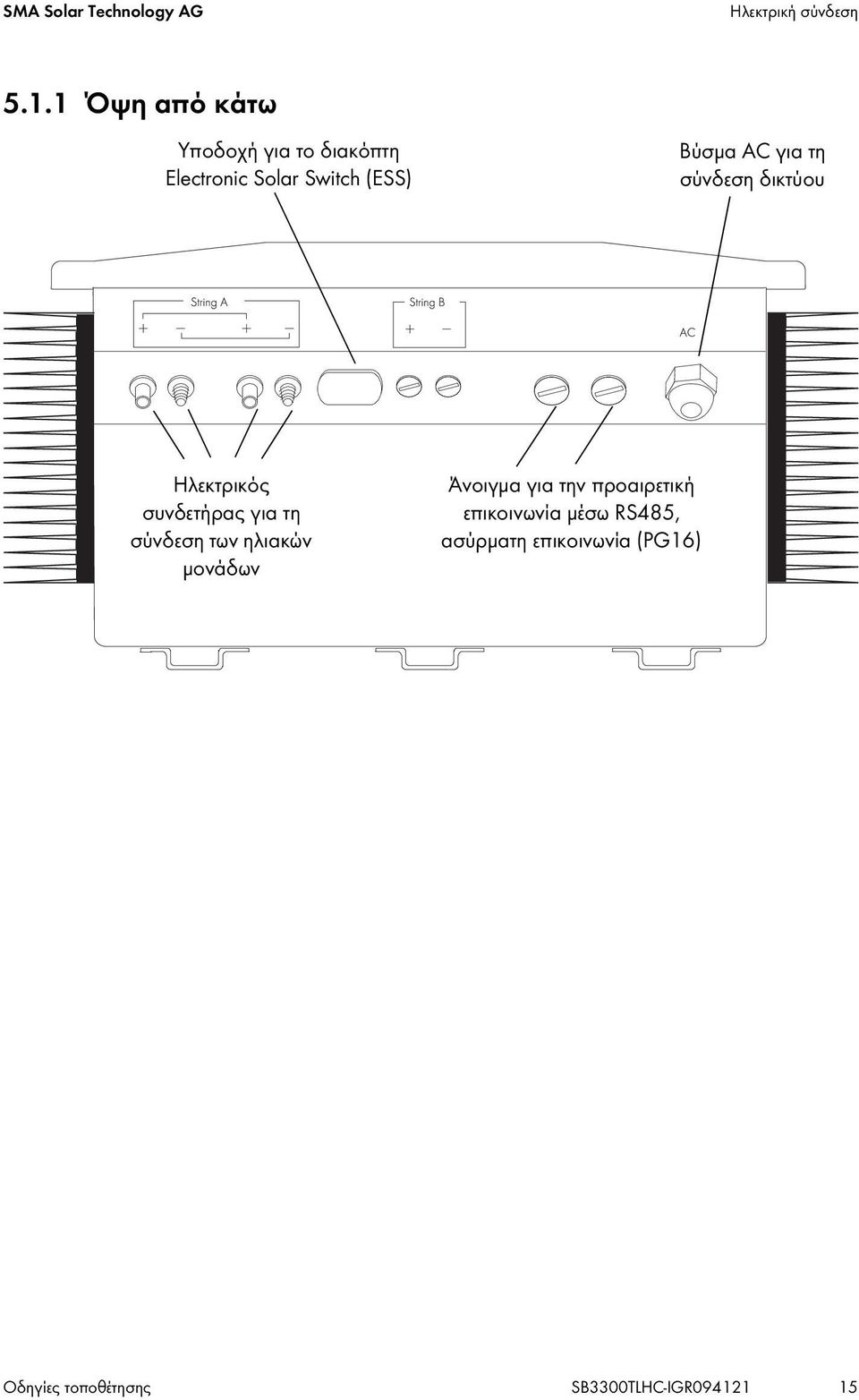

15 SMA Solar Technology AG Ηλεκτρική σύνδεση Όψη από κάτω Υποδοχή για το διακόπτη Electronic Solar Switch (ESS) Βύσμα AC για τη σύνδεση δικτύου Ηλεκτρικός συνδετήρας για τη σύνδεση των ηλιακών μονάδων Άνοιγμα για την προαιρετική επικοινωνία μέσω RS485, ασύρματη επικοινωνία (PG16) Οδηγίες τοποθέτησης SB3300TLHC-IGR

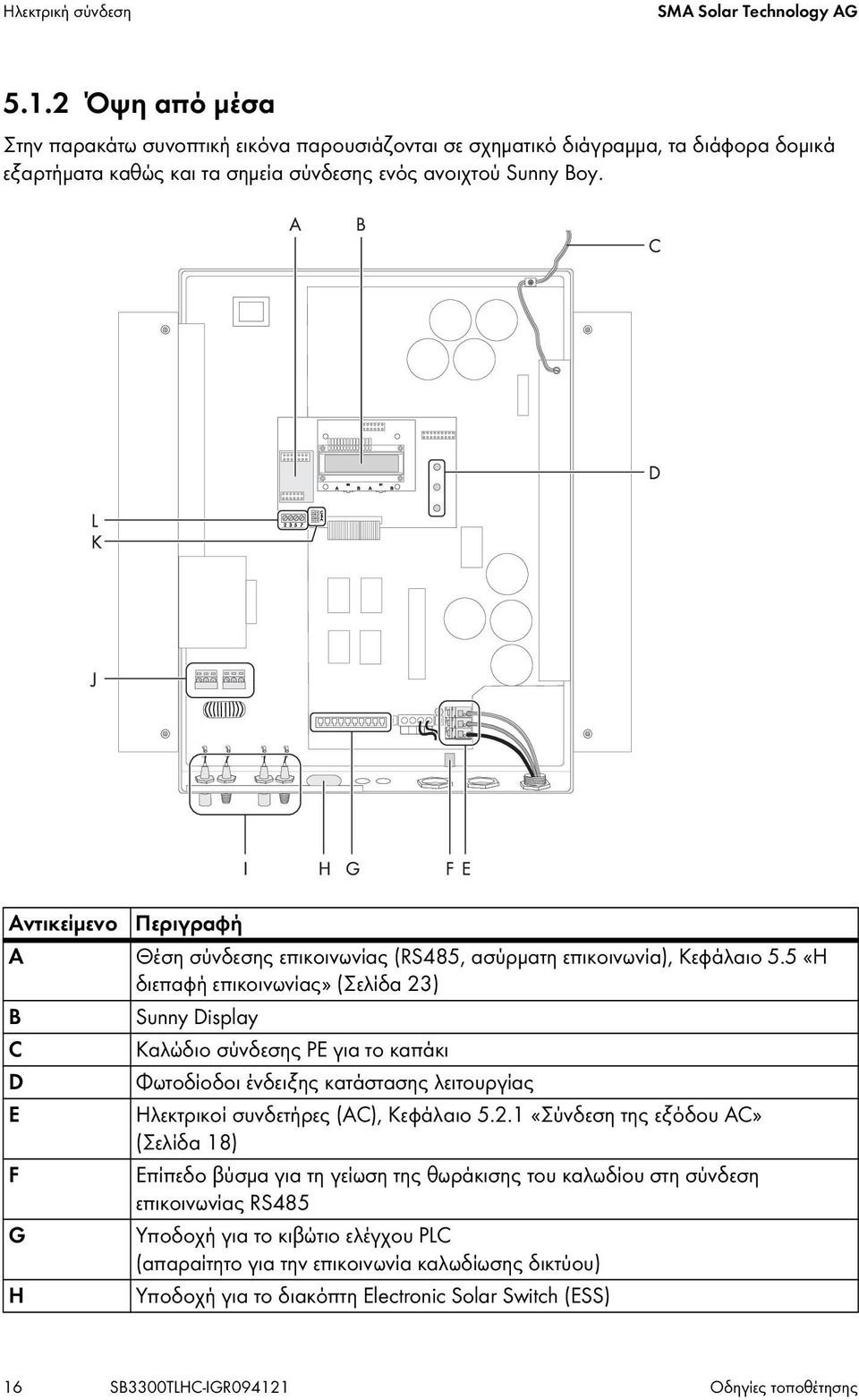

16 Ηλεκτρική σύνδεση SMA Solar Technology AG Όψη από μέσα Στην παρακάτω συνοπτική εικόνα παρουσιάζονται σε σχηματικό διάγραμμα, τα διάφορα δομικά εξαρτήματα καθώς και τα σημεία σύνδεσης ενός ανοιχτού Sunny Boy. Αντικείμενο Περιγραφή A Θέση σύνδεσης επικοινωνίας (RS485, ασύρματη επικοινωνία), Κεφάλαιο 5.5 «Η διεπαφή επικοινωνίας» (Σελίδα 23) B Sunny Display C Καλώδιο σύνδεσης PE για το καπάκι D Φωτοδίοδοι ένδειξης κατάστασης λειτουργίας E Ηλεκτρικοί συνδετήρες (AC), Κεφάλαιο «Σύνδεση της εξόδου AC» (Σελίδα 18) F Επίπεδο βύσμα για τη γείωση της θωράκισης του καλωδίου στη σύνδεση επικοινωνίας RS485 G Υποδοχή για το κιβώτιο ελέγχου PLC (απαραίτητο για την επικοινωνία καλωδίωσης δικτύου) H Υποδοχή για το διακόπτη Electronic Solar Switch (ESS) 16 SB3300TLHC-IGR Οδηγίες τοποθέτησης

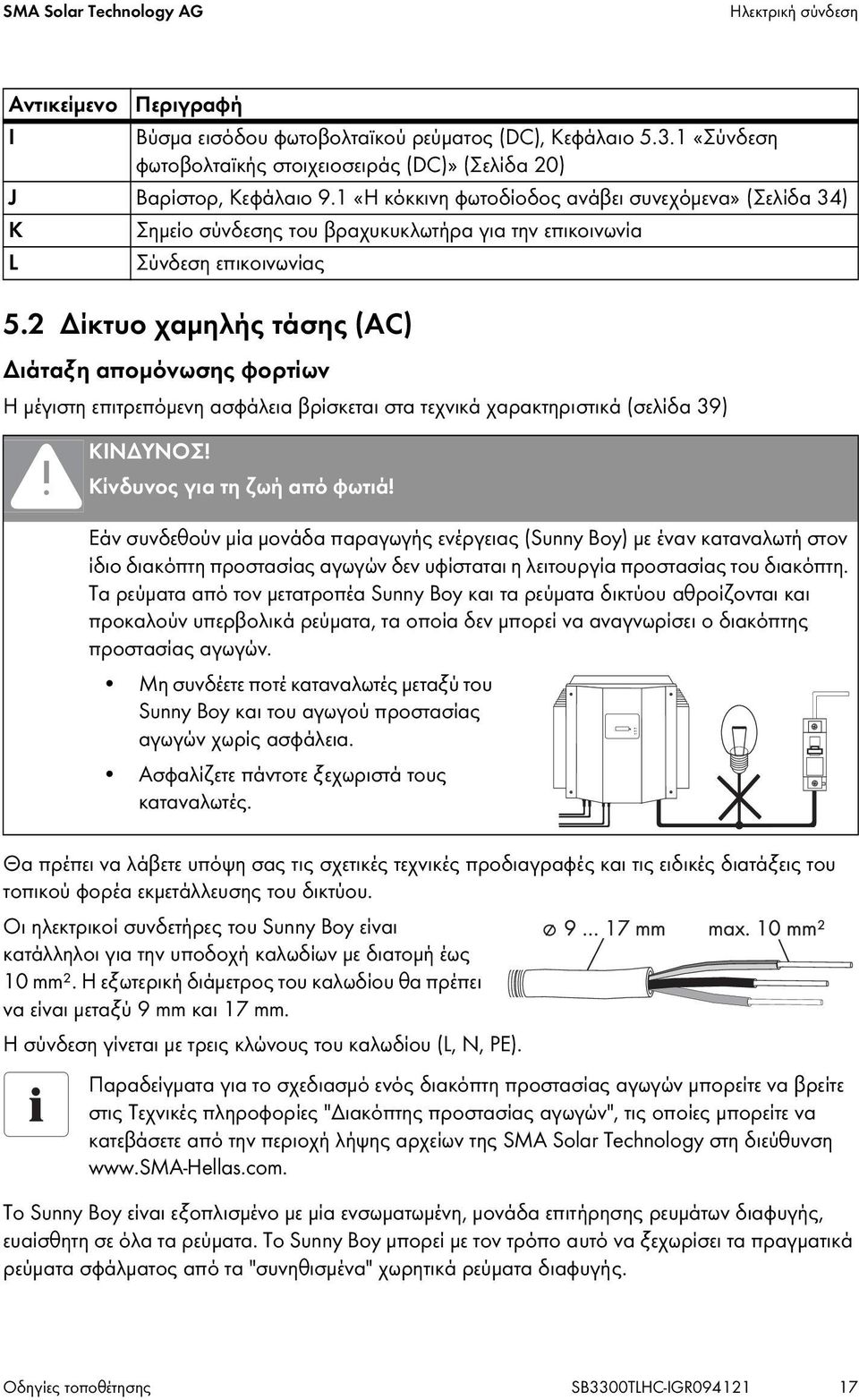

17 SMA Solar Technology AG Ηλεκτρική σύνδεση Αντικείμενο I Περιγραφή Βύσμα εισόδου φωτοβολταϊκού ρεύματος (DC), Κεφάλαιο «Σύνδεση φωτοβολταϊκής στοιχειοσειράς (DC)» (Σελίδα 20) J Βαρίστορ, Κεφάλαιο 9.1 «Η κόκκινη φωτοδίοδος ανάβει συνεχόμενα» (Σελίδα 34) K Σημείο σύνδεσης του βραχυκυκλωτήρα για την επικοινωνία L Σύνδεση επικοινωνίας 5.2 Δίκτυο χαμηλής τάσης (AC) Διάταξη απομόνωσης φορτίων Η μέγιστη επιτρεπόμενη ασφάλεια βρίσκεται στα τεχνικά χαρακτηριστικά (σελίδα 39) ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από φωτιά! Εάν συνδεθούν μία μονάδα παραγωγής ενέργειας (Sunny Boy) με έναν καταναλωτή στον ίδιο διακόπτη προστασίας αγωγών δεν υφίσταται η λειτουργία προστασίας του διακόπτη. Τα ρεύματα από τον μετατροπέα Sunny Boy και τα ρεύματα δικτύου αθροίζονται και προκαλούν υπερβολικά ρεύματα, τα οποία δεν μπορεί να αναγνωρίσει ο διακόπτης προστασίας αγωγών. Μη συνδέετε ποτέ καταναλωτές μεταξύ του Sunny Boy και του αγωγού προστασίας αγωγών χωρίς ασφάλεια. Ασφαλίζετε πάντοτε ξεχωριστά τους καταναλωτές. Θα πρέπει να λάβετε υπόψη σας τις σχετικές τεχνικές προδιαγραφές και τις ειδικές διατάξεις του τοπικού φορέα εκμετάλλευσης του δικτύου. Οι ηλεκτρικοί συνδετήρες του Sunny Boy είναι κατάλληλοι για την υποδοχή καλωδίων με διατομή έως 10 mm². Η εξωτερική διάμετρος του καλωδίου θα πρέπει να είναι μεταξύ 9 mm και 17 mm. Η σύνδεση γίνεται με τρεις κλώνους του καλωδίου (L, N, PE). Παραδείγματα για το σχεδιασμό ενός διακόπτη προστασίας αγωγών μπορείτε να βρείτε στις Τεχνικές πληροφορίες "Διακόπτης προστασίας αγωγών", τις οποίες μπορείτε να κατεβάσετε από την περιοχή λήψης αρχείων της SMA Solar Technology στη διεύθυνση Το Sunny Boy είναι εξοπλισμένο με μία ενσωματωμένη, μονάδα επιτήρησης ρευμάτων διαφυγής, ευαίσθητη σε όλα τα ρεύματα. Το Sunny Boy μπορεί με τον τρόπο αυτό να ξεχωρίσει τα πραγματικά ρεύματα σφάλματος από τα "συνηθισμένα" χωρητικά ρεύματα διαφυγής. Οδηγίες τοποθέτησης SB3300TLHC-IGR

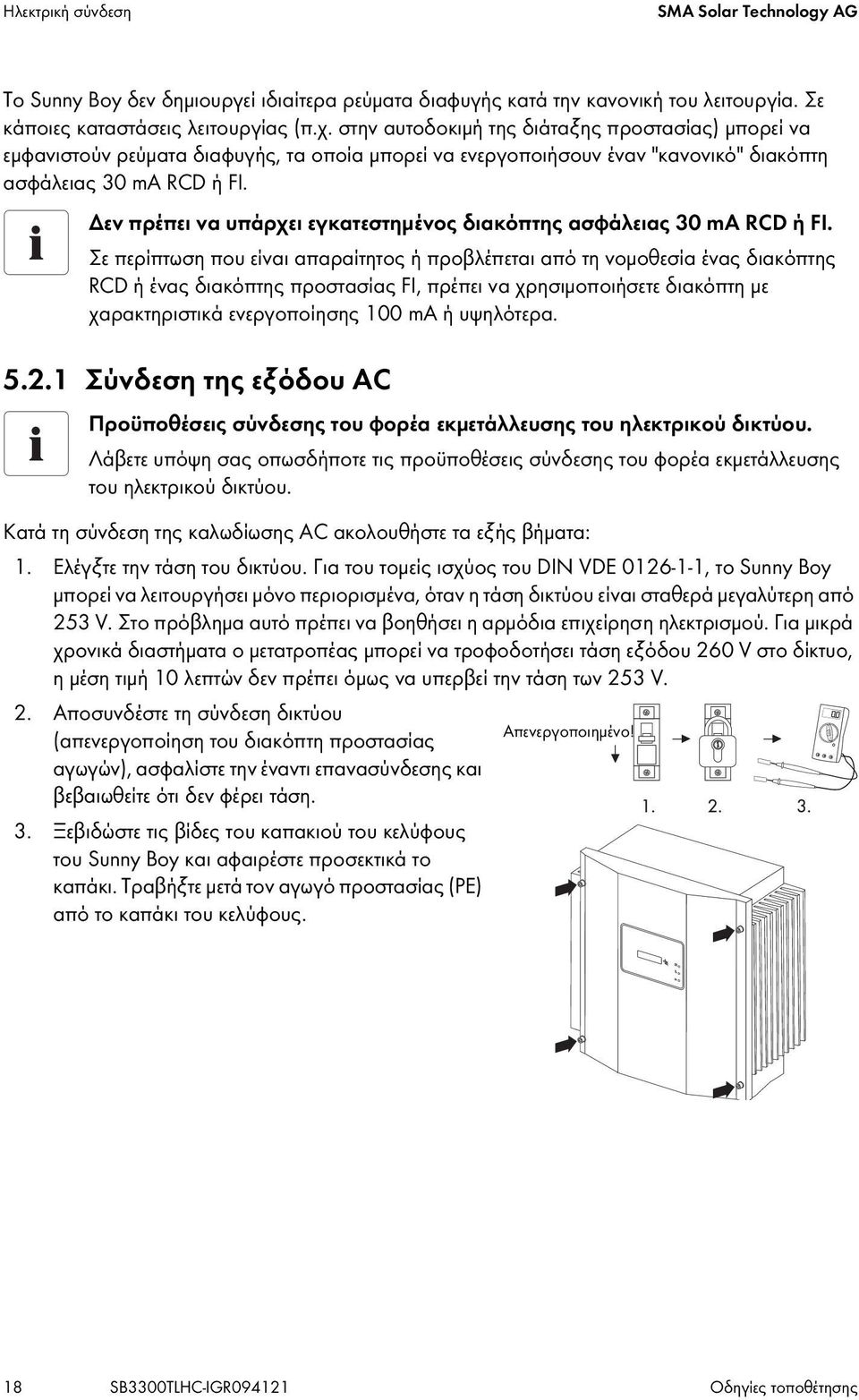

18 Ηλεκτρική σύνδεση SMA Solar Technology AG Το Sunny Boy δεν δημιουργεί ιδιαίτερα ρεύματα διαφυγής κατά την κανονική του λειτουργία. Σε κάποιες καταστάσεις λειτουργίας (π.χ. στην αυτοδοκιμή της διάταξης προστασίας) μπορεί να εμφανιστούν ρεύματα διαφυγής, τα οποία μπορεί να ενεργοποιήσουν έναν "κανονικό" διακόπτη ασφάλειας 30 ma RCD ή FI. Δεν πρέπει να υπάρχει εγκατεστημένος διακόπτης ασφάλειας 30 ma RCD ή FI. Σε περίπτωση που είναι απαραίτητος ή προβλέπεται από τη νομοθεσία ένας διακόπτης RCD ή ένας διακόπτης προστασίας FI, πρέπει να χρησιμοποιήσετε διακόπτη με χαρακτηριστικά ενεργοποίησης 100 ma ή υψηλότερα Σύνδεση της εξόδου AC Προϋποθέσεις σύνδεσης του φορέα εκμετάλλευσης του ηλεκτρικού δικτύου. Λάβετε υπόψη σας οπωσδήποτε τις προϋποθέσεις σύνδεσης του φορέα εκμετάλλευσης του ηλεκτρικού δικτύου. Κατά τη σύνδεση της καλωδίωσης AC ακολουθήστε τα εξής βήματα: 1. Ελέγξτε την τάση του δικτύου. Για του τομείς ισχύος του DIN VDE , το Sunny Boy μπορεί να λειτουργήσει μόνο περιορισμένα, όταν η τάση δικτύου είναι σταθερά μεγαλύτερη από 253 V. Στο πρόβλημα αυτό πρέπει να βοηθήσει η αρμόδια επιχείρηση ηλεκτρισμού. Για μικρά χρονικά διαστήματα ο μετατροπέας μπορεί να τροφοδοτήσει τάση εξόδου 260 V στο δίκτυο, η μέση τιμή 10 λεπτών δεν πρέπει όμως να υπερβεί την τάση των 253 V. 2. Αποσυνδέστε τη σύνδεση δικτύου Απενεργοποιημένο! (απενεργοποίηση του διακόπτη προστασίας αγωγών), ασφαλίστε την έναντι επανασύνδεσης και βεβαιωθείτε ότι δεν φέρει τάση. 3. Ξεβιδώστε τις βίδες του καπακιού του κελύφους του Sunny Boy και αφαιρέστε προσεκτικά το καπάκι. Τραβήξτε μετά τον αγωγό προστασίας (PE) από το καπάκι του κελύφους. 18 SB3300TLHC-IGR Οδηγίες τοποθέτησης

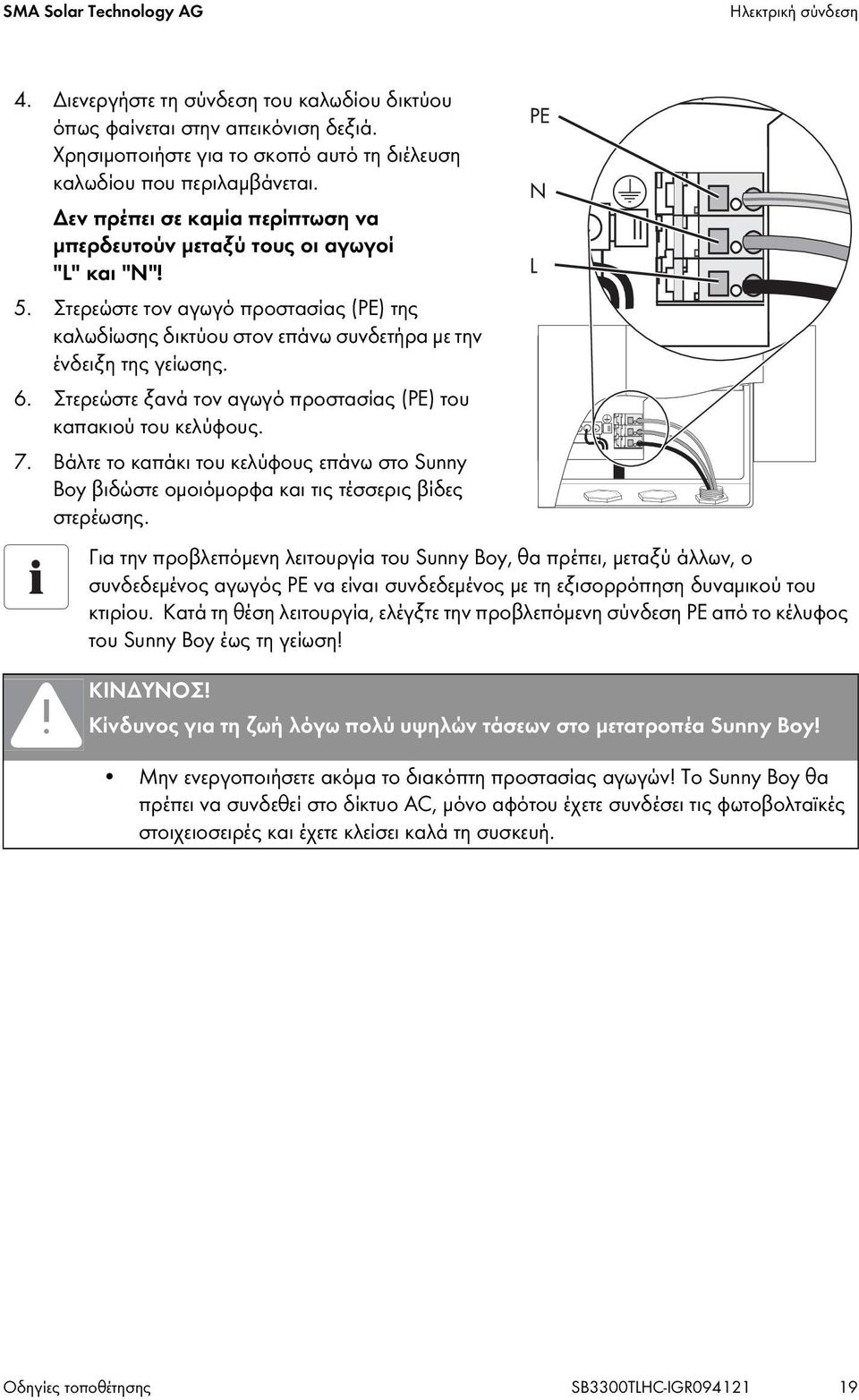

19 SMA Solar Technology AG Ηλεκτρική σύνδεση 4. Διενεργήστε τη σύνδεση του καλωδίου δικτύου όπως φαίνεται στην απεικόνιση δεξιά. Χρησιμοποιήστε για το σκοπό αυτό τη διέλευση καλωδίου που περιλαμβάνεται. Δεν πρέπει σε καμία περίπτωση να μπερδευτούν μεταξύ τους οι αγωγοί "L" και "N"! 5. Στερεώστε τον αγωγό προστασίας (PE) της καλωδίωσης δικτύου στον επάνω συνδετήρα με την ένδειξη της γείωσης. 6. Στερεώστε ξανά τον αγωγό προστασίας (PE) του καπακιού του κελύφους. 7. Βάλτε το καπάκι του κελύφους επάνω στο Sunny Boy βιδώστε ομοιόμορφα και τις τέσσερις βίδες στερέωσης. Για την προβλεπόμενη λειτουργία του Sunny Boy, θα πρέπει, μεταξύ άλλων, ο συνδεδεμένος αγωγός PE να είναι συνδεδεμένος με τη εξισορρόπηση δυναμικού του κτιρίου. Κατά τη θέση λειτουργία, ελέγξτε την προβλεπόμενη σύνδεση PE από το κέλυφος του Sunny Boy έως τη γείωση! ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στο μετατροπέα Sunny Boy! Μην ενεργοποιήσετε ακόμα το διακόπτη προστασίας αγωγών! Το Sunny Boy θα πρέπει να συνδεθεί στο δίκτυο AC, μόνο αφότου έχετε συνδέσει τις φωτοβολταϊκές στοιχειοσειρές και έχετε κλείσει καλά τη συσκευή. Οδηγίες τοποθέτησης SB3300TLHC-IGR

20 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.3 Προϋποθέσεις φωτοβολταϊκής γεννήτριας Το Sunny Boy έχει σχεδιαστεί για τη σύνδεση έως και δύο στοιχειοσειρών με ομογενή δομή (μονάδες ίδιου τύπου, ίδιου προσανατολισμού, κλίσης και αριθμού). Το "Sunny Design" μπορεί να σας βοηθήσει στο σχεδιασμό της εγκατάστασης και στον έλεγχος του μεγέθους των στοιχειοσειρών βάσει του εκάστοτε μετατροπέα. Περισσότερες πληροφορίες για το "Sunny Design" μπορείτε να βρείτε στη διεύθυνση Για τη σύνδεση των φωτοβολταϊκών γεννητριών, η συσκευή διαθέτει τέσσερα βύσματα DC (δύο για κάθε στοιχειοσειρά). Οι αγωγοί σύνδεσης της φωτοβολταϊκής γεννήτριας πρέπει να διαθέτουν αντίστοιχα βύσματα. Οι χαρακτηρισμοί παραγγελίας SMA για τους διάφορους συνδετήρες παρατίθενται στη συνέχεια [βλέπε επίσης Κεφάλαιο 12 «Παρελκόμενα» (Σελίδα 43)]: Multi-Contact 3 mm: "SWR-MC" Multi-Contact 4 mm: "MC-SET" Tyco: "TYCO-SET" Οριακές τιμές για την είσοδο DC Μέγ. τάση Μέγ. ρεύμα εισόδου 750 V (DC) 11 A (DC) Σύνδεση φωτοβολταϊκής στοιχειοσειράς (DC) ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στο μετατροπέα Sunny Boy! Πριν από τη σύνδεση της ηλιακής γεννήτριας βεβαιωθείτε, ότι είναι απενεργοποιημένος ο αγωγός προστασίας αγωγών AC. Χρήση ανταπτόρων Οι αντάπτορες (βύσματα Y) δεν πρέπει να είναι ορατά ή ελεύθερα προσβάσιμα κοντά στο Sunny Boy, για μην υπάρξει κατά λάθος διακοπή του κυκλώματος ρεύματος DC. Ο μοναδικός τρόπος διακοπής της ροής ρεύματος θα πρέπει να είναι μέσω του Electronic Solar Switch. 20 SB3300TLHC-IGR Οδηγίες τοποθέτησης

21 SMA Solar Technology AG Ηλεκτρική σύνδεση Διαδικασία σύνδεσης DC 1. Τραβήξτε και αφαιρέστε το διακόπτη Electronic Solar Switch στο κάτω μέρος του Sunny Boy. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος καταστροφής της συσκευής μέτρησης από πολύ υψηλές τάσεις! Χρησιμοποιείτε μόνο συσκευές μέτρησης που διαθέτουν περιοχή τάσεων εισόδου DC τουλάχιστον 800 V. 2. Ελέγξτε τη σωστή πολικότητα όλων των συνδέσεων της φωτοβολταϊκής γεννήτριας και βεβαιωθείτε ότι τηρείται η μέγιστη τάση στοιχειοσειράς 750 V (DC), βλέπε επίσης Κεφάλαιο 5.1 «Επισκόπηση περιοχής σύνδεσης» (Σελίδα 14)). ΣΗΜΑΝΤΙΚΟ! Κίνδυνος καταστροφής του μετατροπέα Sunny Boy λόγω υπέρβασης της μέγιστης τάσης εισόδου! Εάν η τάση των φωτοβολταϊκών μονάδων υπερβαίνει τη μέγιστη τάση εισόδου του Sunny Boy, μπορεί να καταστραφεί ο μετατροπέας λόγω υπέρτασης. Στην περίπτωση αυτή ακυρώνονται όλα τα δικαιώματα εγγύησης. Μην συνδέετε στο μετατροπέα Sunny Boy στοιχειοσειρές με υψηλότερη τάση άνευ φορτίου από την μέγιστη τάση εισόδου του. Ελέγξτε το σχεδιασμό της εγκατάστασης. 3. Ελέγξτε τις στοιχειοσειρές ως προς βραχυκύκλωμα γης, όπως περιγράφεται στο Κεφάλαιο «Έλεγχος της φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης» (Σελίδα 34). Οδηγίες τοποθέτησης SB3300TLHC-IGR

22 Ηλεκτρική σύνδεση SMA Solar Technology AG ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από ηλεκτροπληξία! Μη συνδέετε στοιχειοσειρές στις οποίες εντοπίσατε βραχυκύκλωμα γείωσης. Αντιμετωπίστε πρώτα το βραχυκύκλωμα στη φωτοβολταϊκή γεννήτρια. 4. Συνδέστε τις στοιχειοσειρές της φωτοβολταϊκής γεννήτριας που λειτουργούν σωστά. 5. Τις υποδοχές εισόδου DC οι οποίες δεν απαιτούνται σφραγίστε τις με τα καπάκια που περιλαμβάνονται στη συσκευασία. 6. Συνδέστε το διακόπτη Electronic Solar Switch ξανά στην υποδοχή στο κάτω μέρος του Sunny Boy. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του διακόπτη Electronic Solar Switch σε περίπτωση μη κατάλληλου χειρισμού του βύσματος στη λαβή! Το βύσμα εντός της λαβής πρέπει να παραμείνει ελεύθερο (να μπορεί να κινείται), για να διασφαλίζεται η καλή επαφή. Αν βιδώσετε τη βίδα αίρεται κάθε αξίωση εγγύησης και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς. Μη βιδώσετε τη βίδα στο βύσμα στη λαβή του Electronic Solar Switch. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του διακόπτη Electronic Solar Switch λόγω λανθασμένης σύνδεσής του! Ο διακόπτης Electronic Solar Switch μπορεί να υποστεί βλάβη λόγω των υψηλών τάσεων, εάν δεν συνδεθεί σωστά. Συνδέστε καλά τη λαβή του στην υποδοχή Electronic Solar Switch, φροντίζοντας να ακουστεί ο χαρακτηριστικός ήχος! Βεβαιωθείτε για τη σωστή τοποθέτηση της λαβής. 22 SB3300TLHC-IGR Οδηγίες τοποθέτησης

23 SMA Solar Technology AG Ηλεκτρική σύνδεση 5.4 Επιλογή γλώσσας οθόνης Η γλώσσα της οθόνης ρυθμίζεται μέσω των διακοπτών που βρίσκονται κάτω από τα συγκροτήματα της οθόνης, στο εσωτερικό του Sunny Boy. Μπορείτε να αλλάξετε τη γλώσσα της οθόνης με τον παρακάτω τρόπο: 1. Ανοίξτε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.1 «Άνοιγμα του Sunny Boy» (Σελίδα 29). 2. Επιλέξτε το συνδυασμό θέσης των διακοπτών για την επιθυμητή γλώσσα. Βλέπε Πίνακα. Γλώσσα Διακόπτης S2 Διακόπτης S1 Γερμανικά B B Αγγλικά B A Γαλλικά A B Ισπανικά A A 3. Κλείστε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.2 «Κλείσιμο του Sunny Boy» (Σελίδα 30). Οδηγίες τοποθέτησης SB3300TLHC-IGR

24 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.5 Η διεπαφή επικοινωνίας Η διεπαφή επικοινωνίας χρησιμοποιείται, για την επικοινωνία με συσκευές επικοινωνίας της SMA (π. χ. Sunny Boy Control, Sunny WebBox) ή με έναν Η/Υ που διαθέτει το κατάλληλο λογισμικό επικοινωνίας (π.χ. Sunny Data Control). Ανάλογα με τη χρησιμοποιούμενη διεπαφή επικοινωνίας, μπορούν να διασυνδεθούν έως και 2500 μετατροπείς εναλλασσόμενου ρεύματος. Περισσότερες σχετικές πληροφορίες θα βρείτε στα τεχνικά εγχειρίδια της συσκευής επικοινωνίας ή στο λογισμικό ή στο διαδίκτυο, στον ιστότοπο Για την εγκατάσταση των διεπαφών επικοινωνίας υπάρχουν οι ακόλουθες επιλογές: RS485, ασύρματο Piggy-Back (βλέπε Κεφάλαιο «Σύνδεση RS485, ασύρματου Piggy- Back» (Σελίδα 24)) Τα λεπτομερή σχεδιαγράμματα καλωδίωσης για τις επιμέρους διεπαφές επικοινωνίας θα τις βρείτε στην τεχνική τεκμηρίωση της συσκευής επικοινωνίας. Το σχεδιάγραμμα συνδεσμολογίας αυτό περιέχει: Στοιχεία σχετικά με τον απαιτούμενο τύπο καλωδίων Ποιες συνδέσεις του μετατροπέα θα χρησιμοποιηθούν Εάν και ποιοι βραχυκυκλωτήρες πρέπει να τοποθετηθούν Εάν ο αγωγός PE θα πρέπει να συνδέεται στη θωράκιση του καλωδίου Σε επόμενη σελίδα θα βρείτε: τις διόδους κελύφους για τη διεπαφή επικοινωνίας την επιτρεπτή διαδρομή καλωδίου στο Sunny Boy το σημεία της σύνδεσης PE το σημείο των βιδωτών ηλεκτρικών συνδετήρων για τη σύνδεση των καλωδίων επικοινωνίας το σημείο της σύνδεση του βραχυκυκλωτήρα το σημείο κουμπωτής σύνδεσης της διεπαφής το σημείο της κουμπωτής σύνδεσης για το κιβώτιο ελέγχου Powerline και το μόντεμ καλωδίωσης δικτύου 24 SB3300TLHC-IGR Οδηγίες τοποθέτησης

25 SMA Solar Technology AG Ηλεκτρική σύνδεση Σύνδεση RS485, ασύρματου Piggy-Back Σε αυτό το κεφάλαιο περιγράφεται η εγκατάσταση του Piggy-Back για τους διάφορους τρόπους επικοινωνίας ενός Sunny Boy: διεπαφή RS485 και ασύρματο Piggy-Back. Οι αντίστοιχοι αριθμοί παραγγελίας της SMA βρίσκονται στο Κεφάλαιο 12 «Παρελκόμενα» (Σελίδα 43). ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του Sunny Boy και της μονάδας επικοινωνίας από ηλεκτροστατική εκφόρτιση! Το Sunny Boy και η διεπαφή επικοινωνίας κινδυνεύουν να υποστούν βλάβες από ηλεκτροστατικές εκκενώσεις. Γειώστε τον εαυτό σας αγγίζοντας τον αγωγό PE πριν βγάλετε τη διεπαφή επικοινωνίας από τη συσκευασία της και πριν αγγίξετε εξαρτήματα του Sunny Boy. Πριν από τις εργασίες τοποθέτησης διαβάστε την έγγραφα τεχνικής τεκμηρίωσης της συσκευής επικοινωνίας. Εκεί θα βρείτε και αναλυτικότερες πληροφορίες σχετικά με την καλωδίωση. 1. Ανοίξτε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.1 «Άνοιγμα του Sunny Boy» (Σελίδα 29). 2. Περάστε την κοχλίωση PG πάνω από το καλώδιο επικοινωνίας. 3. Περάστε το καλώδιο από μία από τις διόδους καλωδίων (A) του Sunny Boy. Ανάλογα το χρησιμοποιούμενο τύπο καλωδίου, χρησιμοποιήστε μία ή δύο διόδους. Για το ασύρματο Piggy-Back χρησιμοποιήστε τη δεξιά δίοδο καλωδίου. 4. Βιδώστε την κοχλίωση PG στο Sunny Boy. 5. Περάστε τον περιλαμβανόμενο στη συσκευασία εύκαμπτο σωλήνα σιλικόνης επάνω στο καλώδιο στο εσωτερικό του μετατροπέα. Ο εύκαμπτος σωλήνας σιλικόνης είναι υποχρεωτικός για λόγους ασφαλείας. Η διεπαφή επικοινωνίας δεν επιτρέπεται να τεθεί σε λειτουργίας εάν δεν τοποθετηθεί αυτός ο εύκαμπτος σωλήνας σιλικόνης (εκτός αν χρησιμοποιείται ασύρματο Piggy-Back). 6. Τοποθετήστε το καλώδιο στην περιοχή (B), όπως απεικονίζεται στα δεξιά. 7. Γειώστε την θωράκιση του καλωδίου στη σύνδεση PE (C), εάν αυτό δίνεται στο διάγραμμα συνδεσμολογίας της συσκευής επικοινωνίας. 8. Συνδέστε τους αγωγούς επικοινωνίας στη ράγα κοχλίωσης (D) όπως περιγράφεται στο σχεδιάγραμμα συνδεσμολογίας της συσκευής επικοινωνίας. Σημειώστε τα χρώματα των κλώνων για τους εκάστοτε αριθμούς ακροδεκτών. Σε περίπτωση που συνδέσετε λάθος τους ακροδέκτες μπορεί να υποστούν βλάβη οι συσκευές. Χρώμα ακροδέκτη 2 : Χρώμα ακροδέκτη 3: Χρώμα ακροδέκτη 5: Χρώμα ακροδέκτη 7: Οδηγίες τοποθέτησης SB3300TLHC-IGR

26 Ηλεκτρική σύνδεση SMA Solar Technology AG 9. Τοποθετήστε τους βραχυκυκλωτήρες (E), εφόσον απαιτείται από το σχεδιάγραμμα συνδεσμολογίας της συσκευής επικοινωνίας. Ο πίνακας στο Κεφάλαιο «Λειτουργίας βραχυκυκλωτήρων» (Σελίδα 25) δίνει μία συνοπτική εικόνα σχετικά με τη λειτουργία των βραχυκυκλωτήρων. 10. Τοποθετήστε την διεπαφή επικοινωνίας από αριστερά στην πλατίνα (F). 11. Κλείστε το Sunny Boy όπως περιγράφεται στο Κεφάλαιο 7.2 «Κλείσιμο του Sunny Boy» (Σελίδα 30). F D E B A C A B C D E F Δίοδοι κελύφους στη βάση του Sunny Boy Διαδρομή καλωδίου (γκρίζα επιφάνεια) Σύνδεση αγωγού προστασίας PE Βιδωτοί ηλεκτρικοί συνδετήρες για τη σύνδεση των καλωδίων επικοινωνίας Θέση σύνδεσης βραχυκυκλωτήρων Θέση σύνδεσης διεπαφών Λειτουργίας βραχυκυκλωτήρων Βραχυκυκλωτήρας A Βραχυκυκλωτήρας B Βραχυκυκλωτήρας C RS485 Τερματισμός Αρχική τάση 1 Αρχική τάση 2 Ασύρματο Piggy-Back Λεπτομερή περιγραφή των λειτουργιών των βραχυκυκλωτήρων θα βρείτε στα έγγραφα τεχνικής τεκμηρίωσης της συσκευής επικοινωνίας. 26 SB3300TLHC-IGR Οδηγίες τοποθέτησης

27 SMA Solar Technology AG Θέση σε λειτουργία 6 Θέση σε λειτουργία Πριν από τη θέση σε λειτουργία ελέγξτε τις εξής προϋποθέσεις: Έχετε βιδώσει το καπάκι του κελύφους, Έχει συνδεθεί σωστά ο αγωγός (δικτύου) AC και Οι καλωδιώσεις DC (φωτοβολταϊκές στοιχειοσειρές) έχουν συνδεθεί όλες. Έχετε κλείσει τους συνδετήρες DC στα πλαϊνά του κελύφους που δεν χρησιμοποιούνται με καπάκια προστασίας Ο διακόπτης Electronic Solar Switch (ESS) έχει τοποθετηθεί καλά, Έχει επιλεγεί και συνδεθεί σωστά ο διακόπτης προστασίας αγωγών. Βήματα για τη θέση σε λειτουργία 1. Ενεργοποιήστε το διακόπτη προστασίας αγωγών. Ενεργοποιημένο 2. Ελέγξτε τώρα τις φωτοδιόδους σε σύγκριση με τον πίνακα στην ακόλουθη σελίδα και βεβαιωθείτε ότι το Sunny Boy δεν εμφανίζει βλάβη και βρίσκεται σε κανονική κατάσταση λειτουργίας. Σε αυτή την περίπτωση, η θέση σε λειτουργία έχει ολοκληρωθεί επιτυχώς. Λειτουργία (πράσινο) Βραχυκύκλωμα γείωσης (κόκκινο) Βλάβη (κίτρινο) Οδηγίες τοποθέτησης SB3300TLHC-IGR

28 Θέση σε λειτουργία SMA Solar Technology AG 6.1 Ένδειξη οθόνης Λειτουργία τροφοδοσίας δικτύου Μετά την κανονική σύνδεση του μετατροπέα στο σύστημα εμφανίζονται μετά από περίπου ένα λεπτό με τη σειρά τα ακόλουθα μηνύματα. Τα μηνύματα της οθόνης, τα οποία εμφανίζονται πριν, επισημαίνουν απλώς τη θέση σε λειτουργία του Sunny Boy και τον έλεγχο εάν πληρούνται οι προϋποθέσεις τροφοδοσίας. Αρχικά παρουσιάζεται η ημερήσια ήδη παραχθείσα ενέργεια καθώς και η τρέχουσα κατάσταση λειτουργίας. Ύστερα από 5 δευτερόλεπτα ή κτύπημα του καλύμματος του περιβλήματος προβάλλονται η τρέχουσα ισχύς εισόδου και η τάση εξόδου. Ύστερα από 5 δευτερόλεπτα ή νέο κτύπημα προβάλλονται η επικρατούσα τάση εισόδου και η ισχύς εισόδου. Μετά από 5 δευτερόλεπτα ή χτυπώντας ξανά το κέλυφος, εμφανίζονται η παραχθείσα ενέργεια καθώς και οι ώρες που βρίσκεται το Sunny Boy συνδεδεμένο στο δίκτυο. Στη συνέχεια αρχίζει από την αρχή ο κύκλος των ενδείξεων. Βλάβη Σε περίπτωση βλάβης εμφανίζεται στην γραμμή κατάστασης το μήνυμα "Disturbance (Βλάβη)". Ακολουθεί μήνυμα με την ακριβή βλάβη. Εάν για παράδειγμα εμφανιστεί το μήνυμα για σφάλμα δικτύου αμέσως μετά τη σύνδεση, ενδέχεται να οφείλεται, στο ότι ο αγωγός AC δεν έχει συνδεθεί ακόμη σωστά ή στο ότι δεν έχει ενεργοποιηθεί ο διακόπτης προστασίας αγωγών. Αν η βλάβη προκαλείται από τιμή μέτρησης, η οποία δεν είναι κανονική, τότε εμφανίζεται η τιμή που μετρήθηκε τη συγκεκριμένη στιγμή της βλάβης. Εάν είναι δυνατή ακόμη μία μέτρηση, εμφανίζεται στη δεύτερη γραμμή η τρέχουσα μετρούμενη τιμή. 28 SB3300TLHC-IGR Οδηγίες τοποθέτησης

29 SMA Solar Technology AG Θέση σε λειτουργία Φωτοβολταϊκή υπέρταση ΣΗΜΑΝΤΙΚΟ! Κίνδυνος καταστροφής του μετατροπέα Sunny Boy λόγω υπέρβασης της μέγιστης τάσης εισόδου DC! Αν μετά από λίγο αρχίζει να αναβοσβήνει τέσσερις φορές η κάτω κίτρινη φωτοδίοδος με ρυθμό δευτερολέπτου, θα πρέπει η τάση δικτύου και η φωτοβολταϊκή γεννήτρια να αποσυνδεθούν άμεσα από το Sunny Boy! Υπάρχει κίνδυνος καταστροφής του μετατροπέα λόγω πολύ υψηλής τάσης εισόδου DC! Ελέγξτε ξανά εάν τηρούνται τα όρια της τάσης στοιχειοσειράς, όπως περιγράφονται στο Κεφάλαιο 5.1 «Επισκόπηση περιοχής σύνδεσης» (Σελίδα 14). Εάν οι τάσεις είναι πολύ υψηλές, πρέπει να σας βοηθήσει ο σχεδιαστής /τεχνικός της φωτοβολταϊκής εγκατάστασης. Εάν και μετά τον έλεγχο της τάσης στοιχειοσειράς επαναληφθεί κατά τη σύνδεση της φωτοβολταϊκής γεννήτριας στο Sunny Boy το σήμα φωτοδιόδου, αποσυνδέστε εκ νέου τη φωτοβολταϊκή γεννήτρια από τον μετατροπέα και επικοινωνήστε με την SMA Solar Technology (βλέπε Κεφάλαιο 13 «Επικοινωνία» (Σελίδα 44)). 6.2 Κωδικοί αναλαμπής Πράσινο Κόκκινο Κίτρινο Κατάσταση ανάβει μόνιμα δεν ανάβει δεν ανάβει OK (λειτουργία τροφοδοσίας) ανάβει μόνιμα δεν ανάβει Βλάβη ανάβει μόνιμα OK (θέση σε λειτουργία) αναβοσβήνει γρήγορα (3 φορές ανά δευτερόλεπτο) αναβοσβήνει αργά (1 φορά ανά δευτερόλεπτο) σβήνει σχεδόν αμέσως (περίπου 1 φορά ανά δευτερόλεπτο) δεν ανάβει δεν ανάβει OK (διακοπή λειτουργίας) ανάβει μόνιμα δεν ανάβει Βλάβη δεν ανάβει δεν ανάβει OK (Αναμονή, επιτήρηση δικτύου) ανάβει μόνιμα δεν ανάβει Βλάβη δεν ανάβει δεν ανάβει OK (Derating) ανάβει μόνιμα δεν ανάβει Βλάβη δεν ανάβει δεν ανάβει δεν ανάβει OK (νυχτερινή απενεργοποίηση) ανάβει/αναβοσβήνει Βλάβη ανάβει μόνιμα δεν ανάβει Βλάβη ανάβει/αναβοσβήνει Βλάβη Λεπτομερή περιγραφή των μηνυμάτων βλάβης και των αιτιών τους θα βρείτε στις οδηγίες χειρισμού του Sunny Boy που συνοδεύουν τη συσκευή. Οδηγίες τοποθέτησης SB3300TLHC-IGR

30 Άνοιγμα και κλείσιμο του Sunny Boy SMA Solar Technology AG 7 Άνοιγμα και κλείσιμο του Sunny Boy ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του Sunny Boy από ηλεκτροστατική εκφόρτιση! Τα συγκροτήματα στο εσωτερικό του μετατροπέα Sunny Boy ενδέχεται να υποστούν μόνιμες βλάβες λόγω ηλεκτροστατικής εκφόρτισης. Γειώστε το σώμα σας προτού αγγίξετε ένα εξάρτημα. 7.1 Άνοιγμα του Sunny Boy ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στο μετατροπέα Sunny Boy! Απενεργοποιήστε τον διακόπτη προστασίας αγωγών και ασφαλίστε τον έναντι ακούσιας επανενεργοποίησης πριν ανοίξετε το Sunny Boy. 1. Τραβήξτε και αφαιρέστε το διακόπτη Electronic Solar Switch. 2. Αποσυνδέστε τη φωτοβολταϊκή γεννήτρια από το Sunny Boy. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω μη ασφαλούς αποσύνδεσης της ηλιακής γεννήτριας! Η ασφαλής αποσύνδεση από την φωτοβολταϊκή γεννήτρια εξασφαλίζεται μόνο μετά την αποσύνδεση του διακόπτη απομόνωσης Electronic Solar Switch και όλων των βυσμάτων σύνδεσης DC. Αποσυνδέστε όλους τους ηλεκτρικούς συνδετήρες DC από τον μετατροπέα, ώστε να απομονώσετε εντελώς την φωτοβολταϊκή γεννήτρια από το Sunny Boy. 3. Ελέγξτε εάν οι φωτοδίοδοι και η οθόνη έχουν σβήσει. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στο μετατροπέα Sunny Boy! Περιμένετε 15 λεπτά, ώστε να αποφορτιστούν οι πυκνωτές εντός του μετατροπέα. 30 SB3300TLHC-IGR Οδηγίες τοποθέτησης

31 SMA Solar Technology AG Άνοιγμα και κλείσιμο του Sunny Boy 4. Ξεβιδώστε τις τέσσερις βίδες του καπακιού του κελύφους και αφαιρέστε το καπάκι ομοιόμορφα προς τα εμπρός. Αποσυνδέστε τη σύνδεση του αγωγού προστασίας (PE) από το καπάκι, ξεβιδώνοντας τη σύνδεση PE στο καπάκι. 5. Βεβαιωθείτε ότι δεν υπάρχει τάση ως προς τον αγωγό προστασίας PE με τη βοήθεια κατάλληλης συσκευής μέτρησης στον ηλεκτρικό συνδετήρα AC. Εάν εμφανιστεί κατά τη μέτρηση τάση, ελέγξτε την εγκατάσταση! 7.2 Κλείσιμο του Sunny Boy 1. Συνδέστε τον αγωγό προστασίας (PE) στο καπάκι του κελύφους. 2. Στερεώστε το καπάκι του κελύφους του Sunny Boy, βιδώνοντας ομοιόμορφα αρχικά τις 4 βίδες στερέωσης. Συσφίξτε τις βίδες με ροπή σύσφιξης 4 Nm, ώστε να εξασφαλίζεται η στεγανότητα του κελύφους. 3. Συνδέστε τη φωτοβολταϊκή γεννήτρια. Βεβαιωθείτε για τη σωστή αντιστοίχιση των στοιχειοσειρών. 4. Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές, όπως περιγράφεται στο Κεφάλαιο 8.2 «Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές.» (Σελίδα 33). 5. Συνδέστε το διακόπτη Electronic Solar Switch ξανά στην υποδοχή στο κάτω μέρος του Sunny Boy. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του διακόπτη Electronic Solar Switch σε περίπτωση μη κατάλληλου χειρισμού του βύσματος στη λαβή! Το βύσμα εντός της λαβής πρέπει να παραμείνει ελεύθερο (να μπορεί να κινείται), για να διασφαλίζεται η καλή επαφή. Αν βιδώσετε τη βίδα αίρεται κάθε αξίωση εγγύησης και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς. Μη βιδώσετε τη βίδα στο βύσμα στη λαβή του Electronic Solar Switch. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος βλάβης του διακόπτη Electronic Solar Switch λόγω λανθασμένης σύνδεσής του! Ο διακόπτης Electronic Solar Switch μπορεί να υποστεί βλάβη λόγω των υψηλών τάσεων, εάν δεν συνδεθεί σωστά. Συνδέστε καλά τη λαβή του στην υποδοχή Electronic Solar Switch, φροντίζοντας να ακουστεί ο χαρακτηριστικός ήχος! Βεβαιωθείτε για τη σωστή τοποθέτηση της λαβής. Οδηγίες τοποθέτησης SB3300TLHC-IGR

32 Άνοιγμα και κλείσιμο του Sunny Boy SMA Solar Technology AG 6. Ενεργοποιήστε το διακόπτη προστασίας αγωγών. 7. Βεβαιωθείτε ότι οι φωτοδίοδοι του Sunny Boy σηματοδοτούν κανονική λειτουργία. Λειτουργία (πράσινο) Βραχυκύκλωμα (κόκκινο) Βλάβη (κίτρινο) 32 SB3300TLHC-IGR Οδηγίες τοποθέτησης

33 SMA Solar Technology AG Συντήρηση και καθαρισμός 8 Συντήρηση και καθαρισμός Ελέγχετε σε τακτά χρονικά διαστήματα την κανονική λειτουργία του Sunny Boy. Η ύπαρξη βρομιάς, π.χ. σκόνη ή περιττώματα πουλιών, μπορεί να δημιουργήσουν αύξηση της θερμοκρασίας, με συνέπεια να μειωθεί η απόδοση. Ελέγξτε επίσης το Sunny Boy και τα καλώδια για εξωτερικές ζημιές. Αν χρειάζεται, προχωρήστε σε εργασίες επισκευής. 8.1 Καθαρισμός των πτερυγίων ψύξης Η απαγωγή θερμότητας του προϊόντος μπορεί να παρεμποδιστεί από τη συσσώρευση βρομιάς στα πτερύγια ψύξης. Καθαρίζετε τα πτερύγια ψύξης με μία απαλή βούρτσα. Οδηγίες τοποθέτησης SB3300TLHC-IGR

34 Συντήρηση και καθαρισμός SMA Solar Technology AG 8.2 Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές. Για να ελέγξετε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές, κάντε τα ακόλουθα βήματα. 1. Τραβήξτε και αφαιρέστε το διακόπτη Electronic Solar Switch. 2. Ελέγξτε μήπως οι μεταλλικές γλωττίδες στο εσωτερικό του βύσματος έχουν αποκτήσει μια καφέ απόχρωση ή έχουν καεί. Μεταλλικές γλωττίδες Αν όλες οι μεταλλικές γλωττίδες βρίσκονται σε καλή κατάσταση (όπως φαίνονται στη ανωτέρω εικόνα), μπορείτε να ξανατοποθετήσετε το διακόπτη Electronic Solar Switch. Εάν μια μεταλλική γλωττίδα παρουσιάζει καφέ αλλοιώσεις χρώματος (όπως φαίνεται στην εικόνα κάτω), δεν μπορεί ο διακόπτης Electronic Solar Switch να λειτουργήσει ως προστατευτική διάταξη. Φθαρμένες μεταλλικές γλωττίδες 3. Αντικαταστήσετε τον ελαττωματικό διακόπτη Electronic Solar Switch, προτού να θέσετε σε λειτουργία το Sunny Boy. Ανταλλακτικό διακόπτη μπορείτε να παραγγείλετε από την SMA Solar Technology (βλέπε Κεφάλαιο 12 «Παρελκόμενα» (Σελίδα 43)). 34 SB3300TLHC-IGR Οδηγίες τοποθέτησης

35 SMA Solar Technology AG Αναζήτηση σφαλμάτων 9 Αναζήτηση σφαλμάτων Το Sunny Boy είναι μία πολύ εξελιγμένη συσκευή υψηλής τεχνολογίας. Οι δυνατότητες αποκατάστασης σφαλμάτων επιτόπου είναι περιορισμένες. Μην προσπαθείτε να κάνετε επιδιορθώσεις διαφορετικές από αυτές που περιγράφονται στο παρόν, αλλά εκμεταλλευτείτε την 24ωρη υπηρεσία αντικατάστασης και την υπηρεσία επισκευής της SMA Solar Technology. 9.1 Η κόκκινη φωτοδίοδος ανάβει συνεχόμενα Αν κατά τη διάρκεια της λειτουργίας ανάβει συνεχόμενα η κόκκινη φωτοδίοδος, τότε ή υπάρχει βραχυκύκλωμα στη φωτοβολταϊκή γεννήτρια ή τουλάχιστον ένα από τα βαρίστορ για την προστασία από υπερτάσεις είναι ελαττωματικό Έλεγχος της φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης 1. Αποσυνδέστε το μετατροπέα Sunny Boy από την πλευρά AC και την πλευρά DC, όπως περιγράφεται στο Κεφάλαιο 7.1 «Άνοιγμα του Sunny Boy» (Σελίδα 29). 2. Μετρήστε τις τάσεις μεταξύ του θετικού και του αρνητικού πόλου μιας στοιχειοσειράς σε σχέση με το δυναμικό γης. Σε περίπτωση που εμφανιστεί τάση, υπάρχει βραχυκύκλωμα γείωσης στη συγκεκριμένη στοιχειοσειρά. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από ηλεκτροπληξία! Σε περίπτωση βραχυκυκλώματος γείωσης, η φωτοβολταϊκή γεννήτρια μπορεί να βρίσκεται υπό υψηλή τάση. Μην αγγίζετε το πλαίσιο της ηλιακής γεννήτριας. Περιμένετε ώσπου να μην ανιχνεύετε πλέον τάση. Μην συνδέετε στον μετατροπέα Sunny Boy στοιχειοσειρές που παρουσιάζουν βραχυκύκλωμα γείωσης. Οδηγίες τοποθέτησης SB3300TLHC-IGR

36 Αναζήτηση σφαλμάτων SMA Solar Technology AG Η θέση του βραχυκυκλώματος γης μπορεί να υπολογιστεί προσεγγιστικά από τη σχέση των μετρούμενων τάσεων μεταξύ θετικού πόλου και δυναμικού γης και του αρνητικού πόλου και του δυναμικού γης. Παράδειγμα: V 1 = 40 V V 2 = 60 V 20 V 20 V 20 V 20 V 20 V Το βραχυκύκλωμα γης βρίσκεται στην συγκεκριμένη περίπτωση μεταξύ της δεύτερης και της τρίτης μονάδας. 3. Επαναλάβετε το σημείο 2 για κάθε στοιχειοσειρά. 4. Ο πιο κάτω πίνακας παρουσιάζει διάφορα αποτελέσματα και τα αντίστοιχα μέτρα αποκατάστασης. Αποτέλεσμα: Εντοπίσατε ένα βραχυκύκλωμα γείωσης. Δεν εντοπίσατε βραχυκύκλωμα γείωσης. Μέτρο αποκατάστασης Ο τεχνικός εγκατάστασης πρέπει να αποκαταστήσει το βραχυκύκλωμα γείωσης της φωτοβολταϊκής γεννήτριας, προτού να επανασυνδέσετε τη σχετική στοιχειοσειρά στο Sunny Boy. Μην ξανασυνδέσετε τη στοιχειοσειρά να δεν έχει αποκατασταθεί η λειτουργία της. Κλείστε το Sunny Boy και θέστε το σε λειτουργία, όπως περιγράφεται στο Κεφάλαιο 7.2 «Κλείσιμο του Sunny Boy» (Σελίδα 30). Πιθανόν να υπάρχει βλάβη σε ένα από τα θερμικά επιτηρούμενα βαρίστορ. Ελέγξτε τα βαρίστορ, όπως περιγράφεται στο Κεφάλαιο «Έλεγχος της λειτουργίας των βαρίστορ» (Σελίδα 36). 36 SB3300TLHC-IGR Οδηγίες τοποθέτησης

37 SMA Solar Technology AG Αναζήτηση σφαλμάτων Έλεγχος της λειτουργίας των βαρίστορ Τα βαρίστορ είναι αναλώσιμα υλικά, των οποίων η λειτουργία μειώνεται από την παλαιότητα αλλά και από υψηλές καταπονήσεις οφειλόμενες σε υπερτάσεις. Για το λόγο αυτό υπάρχει το ενδεχόμενο ένα θερμικά επιτηρούμενο βαρίστορ να χάσει την προστατευτική του λειτουργία και έτσι να ανάβει σταθερά η κόκκινη φωτοδίοδος. Θέση των βαρίστορ Η θέση των βαρίστορ φαίνεται στο παρακάτω γραφικό. Κατά την τοποθέτηση προσέξτε την ακόλουθη διάταξη των συνδετήρων: Συνδετήρας A: εξωτερικός συνδετήρας (σύνδεση βαρίστορ με θηλιά) Συνδετήρας B: μεσαίος συνδετήρας Συνδετήρας Β: εξωτερικός συνδετήρας (σύνδεση βαρίστορ χωρίς θηλιά) Μπορείτε να ελέγξτε τη λειτουργία των βαρίστορ όπως περιγράφεται παρακάτω: 1. Ανοίξτε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.1 «Άνοιγμα του Sunny Boy» (Σελίδα 29). 2. Με τη βοήθεια ενός πολύμετρου ελέγξτε και τα δύο συνδεδεμένα βαρίστορ, για να διαπιστώσετε εάν μεταξύ των συνδέσεων B και C άγεται ρεύμα. Αν δεν υπάρχει αγώγιμη σύνδεση, τότε το αντίστοιχο βαρίστορ δεν λειτουργεί. Οδηγίες τοποθέτησης SB3300TLHC-IGR

38 Αναζήτηση σφαλμάτων SMA Solar Technology AG 3. Αντικαταστήστε και τα δύο τα βαρίστορ με καινούργια, όπως φαίνεται στο διπλανό σχέδιο. Προσέξτε τη σωστή σύνδεση των πόλων του βαρίστορ! Εάν μαζί με τα ανταλλακτικά βαρίστορ δεν παραλάβετε και το ειδικό εργαλείο για τους συνδετήρες, επικοινωνήστε με την SMA Solar Technology. Εναλλακτικά μπορείτε να χειριστείτε τους ηλεκτρικούς συνδετήρες και μεμονωμένα με τη βοήθεια ενός κατσαβιδιού. Συνήθως η απώλεια ενός βαρίστορ οφείλεται σε αίτιο που επηρεάζει παρόμοια όλα τα τρανζίστορ (θερμοκρασία, παλαιότητα, επαγωγικές υπερτάσεις) και γι' αυτό συνιστάται να αντικαθιστάτε και τα δύο βαρίστορ. Τα συγκεκριμένα βαρίστορ είναι ειδικά κατασκευασμένα για τη λειτουργία με τον μετατροπέα Sunny Boy και δεν διατίθενται στο εμπόριο. Πρέπει να τα προμηθευτείτε απευθείας από την SMA Solar Technology (βλέπε Κεφάλαιο 12 «Παρελκόμενα» (Σελίδα 43)). Η εισαγωγή του ειδικού εργαλείου αποσυνδέει τον συνδετήρα Αφαιρέστε το βαρίστορ Ο πόλος με τη μικρή θηλιά πρέπει κατά την επανατοποθέτηση να συνδεθεί στο συνδετήρα Α. ΣΗΜΑΝΤΙΚΟ! Κίνδυνος καταστροφής του μετατροπέα Sunny Boy λόγω υπέρτασης! Χωρίς βαρίστορ, το Sunny Boy δεν προστατεύεται πια από υπερτάσεις! Φροντίστε για την άμεση αντικατάσταση των βαρίστορ. Σε εγκαταστάσεις με υψηλό κίνδυνο εμφάνισης υπερτάσεων, το Sunny Boy δεν επιτρέπεται να λειτουργεί χωρίς βαρίστορ. 4. Κλείστε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.2 «Κλείσιμο του Sunny Boy» (Σελίδα 30). Αν δεν εντοπίσετε ούτε βραχυκύκλωμα, ούτε ελαττωματικό βαρίστορ, μάλλον υπάρχει σφάλμα στο Sunny Boy. Τότε συνεννοηθείτε για τις επόμενες ενέργειές σας με τη Γραμμή τεχνικής εξυπηρέτησης της SMA. 38 SB3300TLHC-IGR Οδηγίες τοποθέτησης

39 SMA Solar Technology AG Θέση εκτός λειτουργίας 10 Θέση εκτός λειτουργίας 10.1 Αποσυναρμολόγηση 1. Ανοίξτε το Sunny Boy, όπως περιγράφεται στο Κεφάλαιο 7.1 «Άνοιγμα του Sunny Boy» (Σελίδα 29). 2. Αφαιρέστε όλους τους αγωγούς από το Sunny Boy. 3. Κλείσιμο του Sunny Boy: Στερεώστε το καπάκι του κελύφους στο Sunny Boy με τις τέσσερις βίδες. 4. Ξεβιδώστε την κυλινδρική βίδα ανάμεσα στο Sunny Boy και τη βάση τοίχου. 5. Αφαιρέστε το Sunny Boy, σηκώνοντάς το από τη βάση τοίχου Συσκευασία Συσκευάζετε τον μετατροπέα Sunny Boy κατά το δυνατό πάντοτε στην αυθεντική συσκευασία. Εάν δεν την έχετε πλέον μπορείτε εναλλακτικά να χρησιμοποιήσετε και παρόμοιας ποιότητας χαρτόνι συσκευασίας, το οποίο θα πληροί τις εξής απαιτήσεις: να αντέχει βάρος έως 28 kg να διαθέτει λαβές να κλείνει εντελώς Αποθήκευση Αποθηκεύετε το Sunny Boy σε ξηρό μέρος, όπου οι θερμοκρασίες περιβάλλοντος είναι μεταξύ -25 C και +60 C Απόρριψη Μετά τη λήξη της διάρκειας ζωής του Sunny Boy, απορρίψτε τον σύμφωνα με τους κανονισμούς απόρριψης που ισχύουν στον τόπο της εγκατάστασης κατά την συναρμολόγηση της συσκευής, σχετικά με την απόρριψη ηλεκτρονικών συσκευών ή αποστείλετε με δικά σας έξοδα το μετατροπέα στην SMA Solar Technology με την ένδειξη "ZUR ENTSORGUNG" ("ΓΙΑ ΑΠΟΡΡΙΨΗ ). Οδηγίες τοποθέτησης SB3300TLHC-IGR

40 Τεχνικά χαρακτηριστικά SMA Solar Technology AG 11 Τεχνικά χαρακτηριστικά Στοιχεία σύνδεσης της Ρύθμιση φωτοβολταϊκής γεννήτριας Μέγ. τάση εισόδου U DC max 750 V a) Τάση εισόδου, περιοχή σημείου μέγιστης U PV 125 V V ισχύος (MPP) Max. Eingangsstrom I PV max 11 A Μέγ. ισχύς εισόδου P DC 3440 W Διακύμανση τάσης U ss < 10 % της τάσης εισόδου Ιδία κατανάλωση κατά τη λειτουργία < 10 W (Standby) a) Η μέγιστη τάση εισόδου άνευ φορτίου, η οποία μπορεί να εμφανιστεί με θερμοκρασία κυψέλης -10 C, δεν επιτρέπεται να υπερβαίνει την μέγιστη τάση εισόδου. Σύνδεση δεδομένων δικτύου Ρύθμιση Ονομαστική ισχύς εξόδου P ACNenn 3000 W Μέγ. ισχύς εξόδου P ACmax 3300 W Ονομαστικό ρεύμα εξόδου I ACNenn 13 A Μέγ. ρεύμα εξόδου I AC max 16 A Μέγιστη ασφάλεια 32 A Συντελεστής παραμόρφωσης του ρεύματος εξόδου (σε K UNetz < 2 %, P AC > 0,5 P ACNenn ) K IAC < 4 % Ονομαστική τάση AC U ACNenn 220 V / 230 V / 240 V Περιοχή τάσεων U AC V AC (διευρυμένη περιοχή λειτουργίας) Ονομαστική συχνότητα AC f ACNenn 50 Hz Περιοχή συχνοτήτων f AC 45, ,5 Hz (διευρυμένη περιοχή λειτουργίας) Συντελεστής ισχύος cos φ 1 (για ονομαστική ισχύ εξόδου) Κατηγορία υπέρτασης III Τάση ελέγχου (50 Hz) 1,65 kv 40 SB3300TLHC-IGR Οδηγίες τοποθέτησης

41 SMA Solar Technology AG Τεχνικά χαρακτηριστικά Σύνδεση δεδομένων δικτύου Κρουστική τάση ελέγχου Ιδία κατανάλωση κατά τη νυχτερινή λειτουργία Ρύθμιση 4 kv (σειριακή διεπαφή: 6 kv) 0,25 W Γενικά στοιχεία Δήλωση συμμόρφωσης Ε.Κ. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης Ε.Κ. στα έγγραφα που συνοδεύουν τη συσκευή ή να την κατεβάσετε από την περιοχή λήψης αρχείων στην ιστοσελίδα και στην επιλογή "Πιστοποιητικά". Κλάση προστασίας σύμφωνα με το πρότυπο IP65 DIN EN Διαστάσεις (Π x Υ x Β) Περ. 470 mm x 490 mm x 225 mm Βάρος περ. 28 kg Κλάση προστασίας I Τοπολογικά στοιχεία χωρίς μετασχηματιστή Κλιματικές συνθήκες σύμφωνα με το πρότυπο DIN EN 50178: Τοποθέτηση Τύπος C: Κλάση 4K4H Διευρυμένο εύρος τιμών θερμοκρασίας: -25 C C Διευρυμένο εύρος υγρασίας αέρα: % Διευρυμένο εύρος ατμοσφαιρικής πίεσης: 70 kpa kpa Τύπος μεταφοράς E: Κλάση 2K3 Περιοχή θερμοκρασιών: -25 C C Περιοχή θερμοκρασιών λειτουργίας -25 C C Μέγ. ύψος λειτουργίας 2000 m επάνω το μέσο επίπεδο επιφάνειας θάλασσας Εκπομπή θορύβου (χαρακτηριστική) 29 db (A) Οδηγίες τοποθέτησης SB3300TLHC-IGR

42 Τεχνικά χαρακτηριστικά SMA Solar Technology AG Λειτουργία προστασίας πλευρά DC Διάταξη απομόνωσης όλων των πόλων στην πλευρά εισόδου DC Προστασία από υπέρταση Προστασία προσωπικού Προστασία από αντιστροφή πόλων Electronic Solar Switch, βύσμα σύνδεσης DC Θερμικά επιτηρούμενα βαρίστορ Επιτήρηση βραχυκυκλώματος (Riso > 1 MOhm) με δίοδο βραχυκύκλωσης Λειτουργία προστασίας από την πλευρά AC Αντοχή σε βραχυκύκλωμα Διάταξη απομόνωσης όλων των πόλων από την πλευρά του δικτύου Από πλευράς δικτύου με ρύθμιση ρεύματος Αυτόνομη διάταξη μεταγωγής (grid guard 2.1), διπλή έκδοση Διεπαφές επικοινωνίας RS485 (γαλβανικά μονωμένη) Ασύρματο Electronic Solar Switch Διάρκεια ζωής ηλεκτρικών εξαρτημάτων (σε περίπτωση βραχυκυκλώματος, με ονομαστικό ρεύμα 30 A) Μέγιστο ρεύμα μεταγωγής Μέγιστη τάση μεταγωγής Μέγιστη φωτοβολταϊκή ισχύς Κλάση προστασίας σε συνδεδεμένη κατάσταση Κλάση προστασίας σε αποσύνδεση προαιρετικά προαιρετικά Τουλάχιστον 50 μεταγωγές 30 A 800 V Περ. 10 kw IP65 IP21 Βαθμός απόδοσης Μέγ. βαθμός απόδοσης η max 96 % Ευρωπαϊκός βαθμός απόδοσης η euro 94,6 % 42 SB3300TLHC-IGR Οδηγίες τοποθέτησης

43 SMA Solar Technology AG Τεχνικά χαρακτηριστικά Καμπύλη απόδοσης Οδηγίες τοποθέτησης SB3300TLHC-IGR

44 Παρελκόμενα SMA Solar Technology AG 12 Παρελκόμενα Στην ακόλουθη επισκόπηση εμφανίζονται τα αντίστοιχα ανταλλακτικά και παρελκόμενα για το προϊόν σας. Αν χρειαστείτε κάποιο από αυτά, μπορείτε να τα παραγγείλετε από την SMA Solar Technology ή από τον έμπορό σας. Χαρακτηρισμός Σύντομη περιγραφή Αριθμός παραγγελίας SMA Ανταλλακτικά βαρίστορ Σετ θερμικά επιτηρούμενων βαρίστορ (2 τεμ.) MSWR-TV7 περιλ. του εργαλείου τοποθέτησης Electronic Solar Switch Ανταλλακτική λαβή ESS ESS-HANDLE:03 Σετ μετέπειτα εγκατάστασης Διεπαφή RS PB-MS-NR RS485 Σετ μετέπειτα εγκατάστασης ασύρματης επικοινωνίας Bluetooth Wireless Technology μετέπειτα εγκατάστασης Σετ σύνδεσης DC Multi-Contact 3 mm Σετ σύνδεσης DC Multi-Contact 4 mm Σετ Tyco για σύνδεση DC Ασύρματο Piggy Back για μετέπειτα εγκατάσταση σε Sunny Boy για την επικοινωνία με Sunny Beam, περιλ. κεραίας, διαξονικού καλωδίου και βιδωτής σύνδεσης PG (μεταλλική) Διεπαφή Bluetooth Σετ αντάπτορα Multi-Contact 3, μέγ. παροχή ρεύματος: 21 A Σετ αντάπτορα Multi-Contact 4, μέγ. παροχή ρεύματος: 30 A Σετ αντάπτορα TYCO, μέγ. παροχή ρεύματος: 30 A BEAMPB-NR Κατόπιν επικοινωνίας SWR-MC MC-SET ΣΕΤ TYCO 44 SB3300TLHC-IGR Οδηγίες τοποθέτησης
