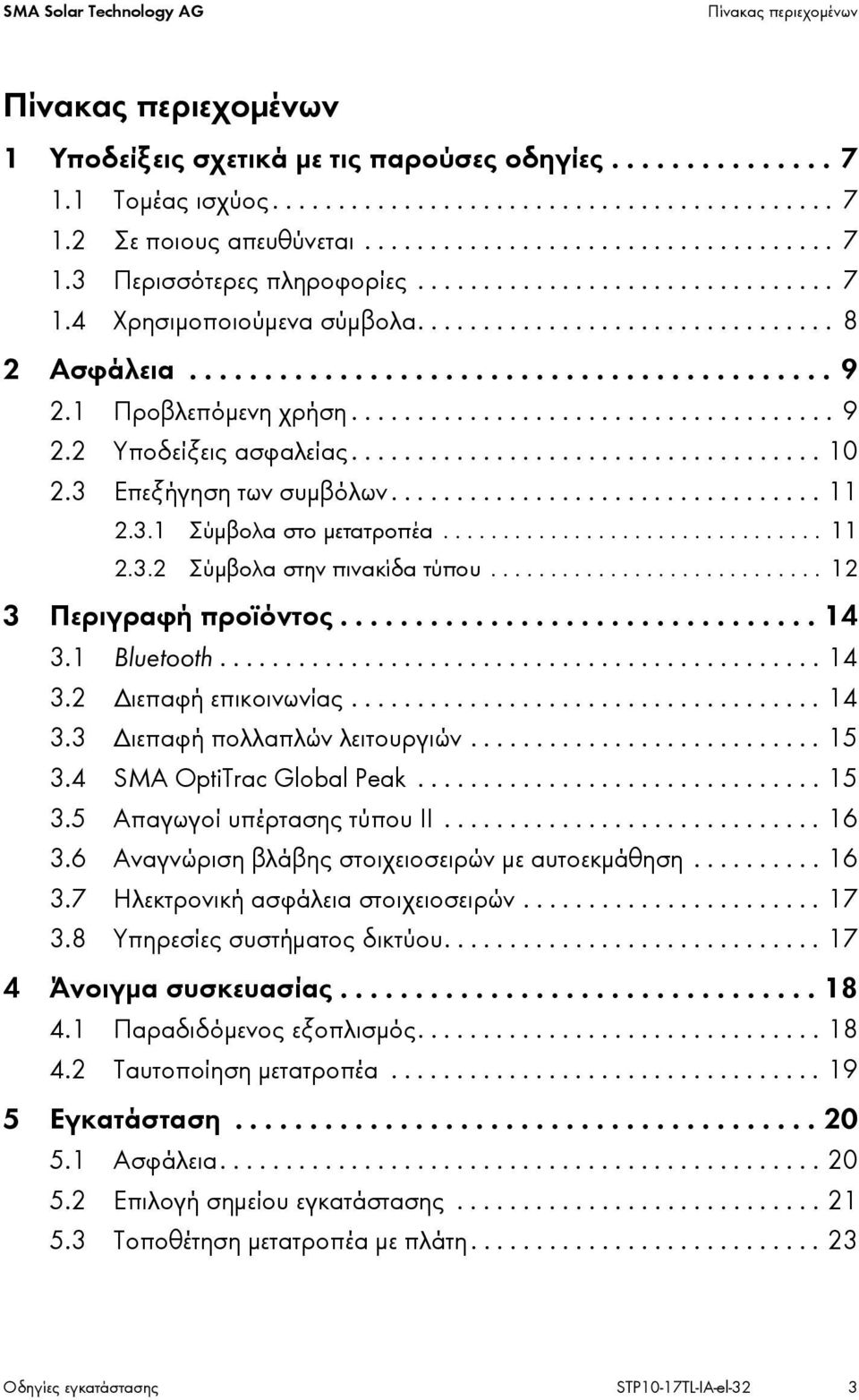

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικά με τις παρούσες οδηγίες Τομέας ισχύος Σε ποιους απευθύνεται Περισσότερες πληροφορίες Χρησιμοποιούμενα σύμβολα Ασφάλεια Προβλεπόμενη χρήση Υποδείξεις ασφαλείας Επεξήγηση των συμβόλων Σύμβολα στο μετατροπέα Σύμβολα στην πινακίδα τύπου Περιγραφή προϊόντος Bluetooth Διεπαφή επικοινωνίας Διεπαφή πολλαπλών λειτουργιών SMA OptiTrac Global Peak Απαγωγοί υπέρτασης τύπου ΙΙ Αναγνώριση βλάβης στοιχειοσειρών με αυτοεκμάθηση Ηλεκτρονική ασφάλεια στοιχειοσειρών Υπηρεσίες συστήματος δικτύου Άνοιγμα συσκευασίας Παραδιδόμενος εξοπλισμός Ταυτοποίηση μετατροπέα Εγκατάσταση Ασφάλεια Επιλογή σημείου εγκατάστασης Τοποθέτηση μετατροπέα με πλάτη Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 3

4 Πίνακας περιεχομένων SMA Solar Technology AG 6 Ηλεκτρική σύνδεση Ασφάλεια Επισκόπηση της περιοχής σύνδεσης Σύνδεση στο δημόσιο ηλεκτρικό δίκτυο (AC) Προϋποθέσεις για τη σύνδεση AC Διαδικασία σύνδεσης AC Σύνδεση δεύτερου αγωγού προστασίας Σύνδεση της Φ/Β γεννήτριας (DC) Προϋποθέσεις για τη σύνδεση DC Συναρμολόγηση βυσμάτων σύνδεσης DC Άνοιγμα βυσμάτων σύνδεσης DC Σύνδεση Φ/Β γεννήτριας (DC) Ρύθμιση του προτύπου της χώρας και της γλώσσας της οθόνης Έλεγχος προτύπου χώρας Επέκταση των ορίων απενεργοποίησης Ρύθμιση προτύπου χώρας και γλώσσας μέσω περιστροφικού διακόπτη Επικοινωνία Bluetooth Μετέπειτα εγκατάσταση απαγωγών υπέρτασης τύπου ΙΙ Θέση σε λειτουργία Θέση σε λειτουργία του μετατροπέα Ενδείξεις της οθόνης κατά το στάδιο έναρξης Διαμόρφωση Αλλαγή της ώρας και του κωδικού πρόσβασης εγκατάστασης Ενεργοποίηση και ρύθμιση του SMA OptiTrac Global Peak Ενεργοποίηση της αναγνώρισης αδυναμίας λειτουργίας στοιχειοσειρών με αυτοεκμάθηση Απομόνωση της παροχής τάσης από το μετατροπέα Ασφάλεια Διαδικασία STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

5 SMA Solar Technology AG Πίνακας περιεχομένων 10 Συντήρηση και καθαρισμός Καθαρισμός του μετατροπέα Έλεγχος της απαγωγής θερμότητας Καθαρισμός πλεγμάτων εξαερισμού Καθαρισμός ανεμιστήρα στην κάτω πλευρά του μετατροπέα (μόνο στα μοντέλα STP 15000TL και STP 17000TL) Καθαρισμός ανεμιστήρα στην αριστερή πλευρά του μετατροπέα Έλεγχος ανεμιστήρα Έλεγχος του διακόπτη Electronic Solar Switch (ESS) για φθορά Μηνύματα Μηνύματα συμβάντων Μηνύματα σφάλματος Αναζήτηση σφαλμάτων Από το μετατροπέα Sunny Tripower ακούγονται ηχητικά σήματα Έλεγχος Φ/Β γεννήτριας για βραχυκύκλωμα γείωσης Έλεγχος της λειτουργίας των βαρίστορ Αντικατάσταση απαγωγού υπέρτασης τύπου ΙΙ Θέση εκτός λειτουργίας Αφαίρεση μετατροπέα Αντικατάσταση καπακιού περιβλήματος Συσκευασία του μετατροπέα Αποθήκευση του μετατροπέα Διάθεση του μετατροπέα Τεχνικά χαρακτηριστικά Sunny Tripower 10000TL Sunny Tripower 12000TL Sunny Tripower 15000TL Sunny Tripower 17000TL Πρόσθετος εξοπλισμός Επικοινωνία Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 5

6 Πίνακας περιεχομένων SMA Solar Technology AG 6 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

7 SMA Solar Technology AG 1 Υποδείξεις σχετικά με τις παρούσες οδηγίες 1 Υποδείξεις σχετικά με τις παρούσες οδηγίες 1.1 Τομέας ισχύος Το παρόν εγχειρίδιο οδηγιών περιγράφει την τοποθέτηση, την εγκατάσταση, τη θέση σε λειτουργία, τη συντήρηση και την αναζήτηση σφαλμάτων των παρακάτω μετατροπέων της εταιρείας SMA: Sunny Tripower 10000TL (STP 10000TL-10) Sunny Tripower 12000TL (STP 12000TL-10) Sunny Tripower 15000TL (STP 15000TL-10) Sunny Tripower 17000TL (STP 17000TL-10) Φυλάξτε το παρόν εγχειρίδιο οδηγιών, ώστε να είναι διαθέσιμο ανά πάσα στιγμή. 1.2 Σε ποιους απευθύνεται Αυτές οι οδηγίες απευθύνονται σε εκπαιδευμένους ηλεκτρολόγους εγκαταστάτες. Οι εργασίες που περιγράφονται σε αυτό το εγχειρίδιο πρέπει να εκτελούνται μόνο από εκπαιδευμένους ηλεκτρολόγους εγκαταστάτες. 1.3 Περισσότερες πληροφορίες Περισσότερες πληροφορίες για εξειδικευμένα θέματα, όπως π.χ. για τον σχεδιασμό ενός διακόπτη προστασίας αγωγών ή την περιγραφή παραμέτρων και τιμών μέτρησης, παρέχονται στην ιστοσελίδα Αναλυτικές υποδείξεις για το χειρισμό του μετατροπέα παρέχονται στις συνοδευτικές οδηγίες χρήσης. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 7

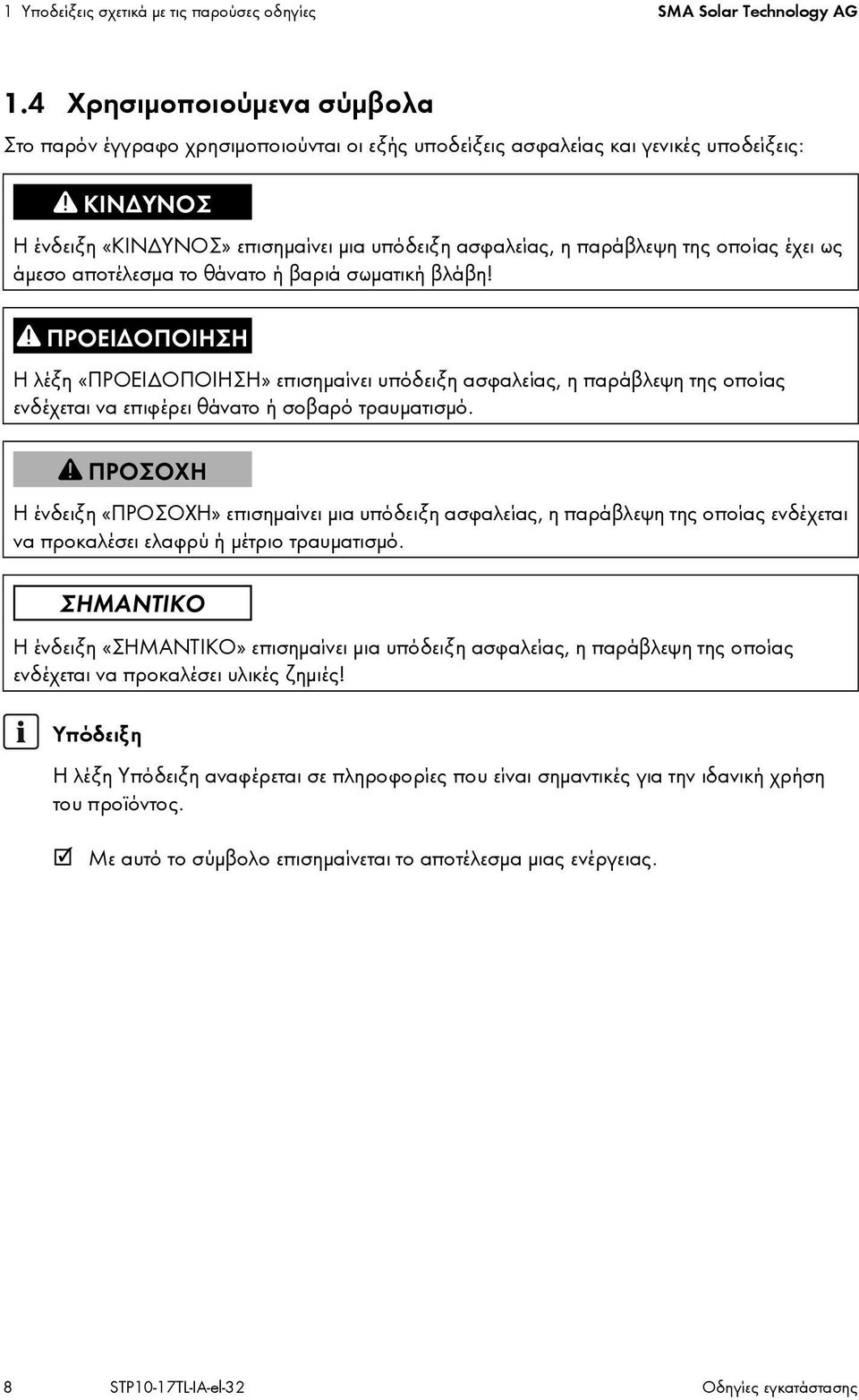

8 1 Υποδείξεις σχετικά με τις παρούσες οδηγίες SMA Solar Technology AG 1.4 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται οι εξής υποδείξεις ασφαλείας και γενικές υποδείξεις: Η ένδειξη «ΚΙΝΔΥΝΟΣ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή βαριά σωματική βλάβη! H λέξη «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» επισημαίνει υπόδειξη ασφαλείας, η παράβλεψη της οποίας ενδέχεται να επιφέρει θάνατο ή σοβαρό τραυματισμό. Η ένδειξη «ΠΡΟΣΟΧΗ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας ενδέχεται να προκαλέσει ελαφρύ ή μέτριο τραυματισμό. Η ένδειξη «ΣΗΜΑΝΤΙΚΟ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας ενδέχεται να προκαλέσει υλικές ζημιές! Υπόδειξη Η λέξη Υπόδειξη αναφέρεται σε πληροφορίες που είναι σημαντικές για την ιδανική χρήση του προϊόντος. Με αυτό το σύμβολο επισημαίνεται το αποτέλεσμα μιας ενέργειας. 8 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

9 SMA Solar Technology AG 2 Ασφάλεια 2 Ασφάλεια 2.1 Προβλεπόμενη χρήση Ο μετατροπέας Sunny Tripower είναι ένας φωτοβολταϊκός μετατροπέας, ο οποίος μετατρέπει το συνεχές ρεύμα μιας φωτοβολταϊκής γεννήτριας σε εναλλασσόμενο και το τροφοδοτεί στο δημόσιο ηλεκτρικό δίκτυο. Αρχή λειτουργίας μιας φωτοβολταϊκής εγκατάστασης με το μετατροπέα Sunny Tripower Συνδέσεις στοιχειοσειρών Sunny Tripower 10000TL και 12000TL Ο μετατροπέας Sunny Tripower 10000TL και 12000TL έχει στην είσοδο A μόνο 4 συνδέσεις στοιχειοσειρών. Ο μετατροπέας Sunny Tripower επιτρέπεται να χρησιμοποιείται μόνο με φωτοβολταϊκές γεννήτριες της κατηγορίας προστασίας II κατά IEC 61730, κατηγορία εφαρμογής Α. Μη συνδέετε άλλες πηγές ενέργειας στο μετατροπέα Sunny Tripower εκτός από φωτοβολταϊκές μονάδες. Χωρητικά ρεύματα διαφυγής Φωτοβολταϊκές μονάδες με μεγάλη χωρητικότητα ως προς τη γη, όπως π.χ. οι μονάδες λεπτής μεμβράνης με κυψέλες σε μεταλλικό φέρον υλικό, επιτρέπεται να χρησιμοποιούνται μόνο όταν η χωρητικότητα σύνδεσής τους δεν υπερβαίνει τα 2,55 μf. Κατά τη λειτουργία τροφοδοσίας ρέει ένα ρεύμα διαφυγής από τις κυψέλες προς τη γη, η ένταση του οποίου εξαρτάται από τον τρόπο τοποθέτησης των μονάδων (π.χ. μεμβράνη σε μεταλλική οροφή) και από τις καιρικές συνθήκες (βροχή, χιόνι). Αυτό το οφειλόμενο στη λειτουργία ρεύμα διαφυγής, δεν επιτρέπεται να υπερβαίνει την τιμή των 90 ma, διότι διαφορετικά ο μετατροπέας αποσυνδέεται από το δημόσιο ηλεκτρικό δίκτυο για λόγους ασφαλείας. Περαιτέρω πληροφορίες για αυτό το θέμα μπορείτε να βρείτε στις τεχνικές πληροφορίες «Χωρητικά ρεύματα διαφυγής» στη διεύθυνση Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 9

10 2 Ασφάλεια SMA Solar Technology AG Βεβαιωθείτε κατά το σχεδιασμό της φωτοβολταϊκής εγκατάστασης ότι θα τηρείται ανά πάσα στιγμή η επιτρεπόμενη περιοχή λειτουργίας όλων των στοιχείων. Το δωρεάν πρόγραμμα σχεδιασμού «Sunny Design» έκδοσης 2.0 ή μεταγενέστερης ( σάς υποστηρίζει σε αυτή την εργασία. Ο κατασκευαστής των φωτοβολταϊκών μονάδων θα πρέπει να έχει εγκρίνει τη λειτουργία τους με το μετατροπέα Sunny Tripower. Βεβαιωθείτε, επιπλέον, ότι τηρούνται όλα τα συνιστώμενα από τον κατασκευαστή μέτρα για τη διατήρηση των ιδιοτήτων των μονάδων (βλέπε επίσης τεχνικές πληροφορίες «Τεχνολογία μονάδων» στη διεύθυνση Μη χρησιμοποιείτε το μετατροπέα Sunny Tripower για σκοπούς διαφορετικούς από αυτούς που αναφέρονται στο παρόν εγχειρίδιο. Χρήσεις πέρα από τις προβλεπόμενες, μετατροπές στο Sunny Tripower καθώς και τοποθετήσεις εξαρτημάτων που δεν προτείνονται ρητά ή δεν διατίθενται από τη SMA Solar Technology AG, επιφέρουν απώλεια των αξιώσεων για παροχή εγγύησης καθώς και απώλεια της έγκρισης λειτουργίας. 2.2 Υποδείξεις ασφαλείας Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Κατά την πρόσπτωση ηλιακής ακτινοβολίας, η Φ/Β γεννήτρια παράγει επικίνδυνη συνεχή τάση, η οποία επικρατεί στους αγωγούς DC και στα εξαρτήματα του μετατροπέα που φέρουν τάση. Η επαφή με τους αγωγούς DC ή τα εξαρτήματα που φέρουν τάση μπορεί να προκαλέσει επικίνδυνη για τη ζωή ηλεκτροπληξία. Μην ακουμπάτε τα καλώδια DC. Μην αγγίζετε κανένα εξάρτημα του μετατροπέα που φέρει τάση. Πριν από κάθε εργασία στον μετατροπέα, απομονώνετε τον μετατροπέα από την παροχή τάσης όπως περιγράφεται στο παρόν έγγραφο (βλ. κεφάλαιο 9 «Απομόνωση της παροχής τάσης από το μετατροπέα», σελίδα 63). Κίνδυνος εγκαυμάτων από εξαρτήματα του περιβλήματος που έχουν αναπτύξει υψηλή θερμοκρασία! Κατά τη λειτουργία ενδέχεται το πάνω καπάκι και το σώμα του περιβλήματος να αναπτύξουν υψηλές θερμοκρασίες. Κατά τη διάρκεια της λειτουργίας αγγίζετε μόνο το κάτω καπάκι του περιβλήματος. Ενδεχόμενη πρόκληση βλαβών της υγείας από την επίδραση ακτινοβολίας! Μην παραμένετε για παρατεταμένο διάστημα σε απόσταση μικρότερη από 20 cm από το μετατροπέα. 10 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

11 SMA Solar Technology AG 2 Ασφάλεια Γείωση της φωτοβολταϊκής γεννήτριας Τηρείτε τους κατά τόπους κανονισμούς για τη γείωση των φωτοβολταϊκών μονάδων και της φωτοβολταϊκής γεννήτριας. Η SMA Solar Technology AG συνιστά την αγώγιμη σύνδεση και τη γείωση του πλαισίου της φωτοβολταϊκής γεννήτριας και άλλων αγώγιμων επιφανειών, ώστε να παρέχεται η μέγιστη δυνατή προστασία για φωτοβολταϊκές εγκαταστάσεις και για ανθρώπους. 2.3 Επεξήγηση των συμβόλων Σε αυτό το κεφάλαιο θα βρείτε επεξηγήσεις όλων των συμβόλων που υπάρχουν στο μετατροπέα ή στην πινακίδα τύπου Σύμβολα στο μετατροπέα Σύμβολο Ονομασία Επεξήγηση Μετατροπέας Αυτό το σύμβολο ορίζει τη λειτουργία της πράσινης λυχνίας LED. Η πράσινη λυχνία LED σηματοδοτεί την κατάσταση λειτουργίας του μετατροπέα. Λαμβάνετε υπόψη τα έγγραφα τεκμηρίωσης! Bluetooth QR Code Αυτό το σύμβολο ορίζει τη λειτουργία της κόκκινης λυχνίας LED. Η κόκκινη λυχνία LED σηματοδοτεί ένα σφάλμα ή μία βλάβη. Για να αποκαταστήσετε το σφάλμα ή τη βλάβη, μελετήστε τις οδηγίες. Αυτό το σύμβολο ορίζει τη λειτουργία της μπλε λυχνίας LED. Η μπλε λυχνία LED σηματοδοτεί ότι η επικοινωνία μέσω Bluetooth είναι ενεργή. Σύνδεσμοι για περισσότερες πληροφορίες σχετικά με το μετατροπέα παρέχονται στη διεύθυνση Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Οι πυκνωτές στο μετατροπέα μπορεί να είναι φορτισμένοι με πολύ υψηλές τάσεις. Απομονώστε το μετατροπέα (βλ. κεφάλαιο 9) και περιμένετε 20 λεπτά, πριν ανοίξετε το επάνω καπάκι, ώστε να μπορέσουν να εκφορτιστούν οι πυκνωτές. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 11

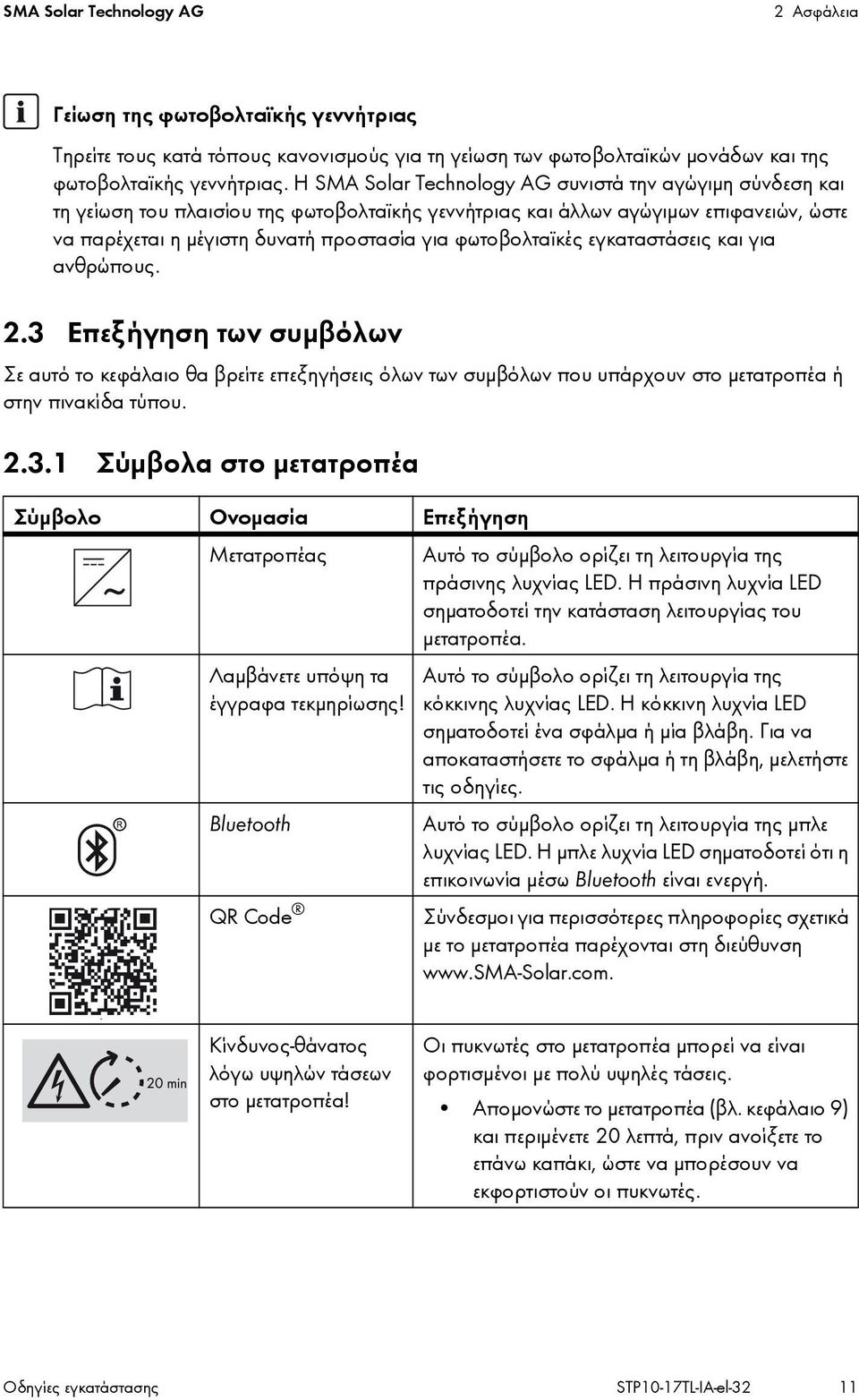

12 2 Ασφάλεια SMA Solar Technology AG Σύμβολο Ονομασία Επεξήγηση Αυτοκόλλητη ετικέτα στο διακόπτη ESS Σύμβολα στην πινακίδα τύπου Σύμβολο Ονομασία Επεξήγηση Κίνδυνος-θάνατος λόγω υψηλής τάσης Κίνδυνος εγκαυμάτων από επιφάνεια που έχει αναπτύξει υψηλή θερμοκρασία Λαμβάνετε υπόψη τα έγγραφα τεκμηρίωσης Όταν ο διακόπτης Electronic Solar Switch είναι συνδεδεμένος, το κύκλωμα ρεύματος DC είναι κλειστό. Για να διακόψετε το κύκλωμα ρεύματος DC και για να απομονώσετε με ασφάλεια το μετατροπέα υπό φορτίο, πρέπει πρώτα να αποσυνδέσετε το διακόπτη Electronic Solar Switch και στη συνέχεια όλα τα βύσματα σύνδεσης DC (βλ. κεφάλαιο 9 «Απομόνωση της παροχής τάσης από το μετατροπέα», σελίδα 63). Αποσυνδέστε τον Electronic Solar Switch, μόνο εάν ο μετατροπέας δεν εμφανίζει μήνυμα σφάλματος, το οποίο απαγορεύει την αποσύνδεση του Electronic Solar Switch και δεν ακούγονται ηχητικά σήματα. Το προϊόν λειτουργεί με υψηλές τάσεις. Όλες οι εργασίες στο μετατροπέα πρέπει να εκτελούνται μόνο από ειδικευμένο προσωπικό. Το προϊόν μπορεί να αναπτύξει υψηλές θερμοκρασίες κατά τη λειτουργία. Αποφύγετε κάθε επαφή κατά τη λειτουργία. Πριν από την εκτέλεση οποιασδήποτε εργασίας αφήνετε το προϊόν να κρυώσει σε επαρκή βαθμό. Χρησιμοποιείτε μέσα ατομικής προστασίας, π.χ. γάντια ασφαλείας. Λαμβάνετε υπόψη όλα τα έγγραφα τεκμηρίωσης που παραδίδονται μαζί με το προϊόν. Κίνδυνος Λάβετε υπόψη τις απαιτήσεις σύνδεσης για δεύτερο αγωγό προστασίας (βλ. κεφάλαιο «Σύνδεση δεύτερου αγωγού προστασίας», σελίδα 34). 12 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

13 SMA Solar Technology AG 2 Ασφάλεια Σύμβολο Ονομασία Επεξήγηση Χωρίς μετασχηματιστή Το προϊόν δεν διαθέτει μετασχηματιστή. DC Συνεχές ρεύμα AC Βαθμός προστασίας Outdoor Σήμανση WEEE Σήμανση CE Σήμα κατηγορίας συσκευών Σήμα ποιότητας RAL Solar Ελεγμένη ασφάλεια Τριφασικό εναλλασσόμενο ρεύμα με ουδέτερο αγωγό Το προϊόν προστατεύεται από την εισχώρηση σκόνης και τον ψεκασμό νερού υπό οποιαδήποτε γωνία. Το προϊόν ενδείκνυται για χρήση σε εξωτερικούς χώρους. Μην διαθέτετε το προϊόν μαζί με τα οικιακά απορρίμματα, αλλά σύμφωνα με τους ισχύοντες κανονισμούς διάθεσης για τον άχρηστο ηλεκτρονικό εξοπλισμό. Το προϊόν πληροί τις απαιτήσεις των σχετικών οδηγιών της ΕΚ. Το προϊόν είναι εξοπλισμένο με μια ασύρματη μονάδα και αντιστοιχεί στην κατηγορία συσκευών 2. Το προϊόν πληροί τις απαιτήσεις του γερμανικού Ινστιτούτου Διασφάλισης Ποιότητας και Σήμανσης. Το προϊόν ελέγχθηκε από την υπηρεσία VDE και πληροί τις απαιτήσεις του γερμανικού νόμου για την ασφάλεια των προϊόντων. C-Tick Σήμα ελέγχου Κορέας Το προϊόν πληροί τις απαιτήσεις του σχετικού προτύπου ΗΜΣ της Αυστραλίας. Το προϊόν πληροί τις απαιτήσεις των σχετικών οδηγιών της Κορέας. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 13

14 3 Περιγραφή προϊόντος SMA Solar Technology AG 3 Περιγραφή προϊόντος Ο μετατροπέας Sunny Tripower είναι ένας φωτοβολταϊκός μετατροπέας πολλαπλών στοιχειοσειρών, ο οποίος μετατρέπει το συνεχές ρεύμα μιας φωτοβολταϊκής γεννήτριας σε εναλλασσόμενο. Ο Sunny Tripower διαθέτει 2 ανεξάρτητους ανιχνευτές μέγιστης ισχύος (ΜΡΡ-Tracker), στους οποίους μπορούν να συνδεθούν διαφορετικές φωτοβολταϊκές μονάδες. Η τροφοδοσία του ρεύματος στο δημόσιο ηλεκτρικό δίκτυο πραγματοποιείται τριφασικά. Η ψύξη πραγματοποιείται με το ενεργό σύστημα ψύξης OptiCool. Ο μετατροπέας Sunny Tripower διαθέτει επιπρόσθετα τις λειτουργίες που περιγράφονται στη συνέχεια. 3.1 Bluetooth Ο μετατροπέας είναι κατά κανόνα εξοπλισμένος με μία διεπαφή Bluetooth και μπορεί να επικοινωνήσει με ειδικά προϊόντα επικοινωνίας SMA ή άλλους μετατροπείς (Πληροφορίες για τα προϊόντα επικοινωνίας που υποστηρίζονται θα βρείτε στη σελίδα Εάν θέλετε να διεξάγετε την επικοινωνία μέσω Bluetooth, μπορείτε να προστατέψετε το μετατροπέα με 1 κωδικό πρόσβασης εγκατάστασης για το χρήστη και 1 κωδικό πρόσβασης εγκατάστασης για τον ηλεκτρολόγο εγκαταστάτη. Κατά κανόνα όλοι οι μετατροπείς παραδίδονται με έναν προεπιλεγμένο κωδικό πρόσβασης εγκατάστασης για το χρήστη (0000) και έναν προεπιλεγμένο κωδικό πρόσβασης εγκατάστασης για τον εγκαταστάτη (1111). Για την εξασφάλιση της εγκατάστασης από τη μη εξουσιοδοτημένη πρόσβαση πρέπει να αλλάξετε τους κωδικούς πρόσβασης εγκατάστασης με τον Sunny Explorer (Πληροφορίες σχετικά με την αλλαγή του κωδικού πρόσβασης εγκατάστασης θα βρείτε στη Βοήθεια της συσκευής Sunny Explorer). Εάν δεν θέλετε να διεξάγεται η επικοινωνία μέσω Bluetooth, απενεργοποιήστε την επικοινωνία Bluetooth (βλ. κεφάλαιο «Bluetooth», σελίδα 53). 3.2 Διεπαφή επικοινωνίας Ο μετατροπέας μπορεί να εξοπλιστεί εκ των υστέρων με μία επιπλέον διεπαφή επικοινωνίας (π.χ. RS485). Μέσω της διεπαφής επικοινωνίας ο μετατροπέας μπορεί να επικοινωνεί με ειδικά προϊόντα επικοινωνίας SMA ή άλλους μετατροπείς. (Πληροφορίες για τα προϊόντα επικοινωνίας που υποστηρίζονται θα βρείτε στη σελίδα Η διεπαφή μπορεί να τοποθετηθεί εκ των υστέρων ή από το εργοστάσιο, ύστερα από αντίστοιχη παραγγελία. Μπορείτε να ρυθμίζετε τις παραμέτρους λειτουργίας του μετατροπέα μόνο μέσω προϊόντων επικοινωνίας της SMA. Η ρύθμιση του συνόλου δεδομένων χώρας στο φωτοβολταϊκό μετατροπέα μπορεί να διεξαχθεί μόνο πριν την έναρξη λειτουργίας ή εντός των πρώτων 10 ωρών λειτουργίας, μέσω 2 περιστροφικών διακοπτών πάνω στο μετατροπέα. Ανάλογα με το είδος επικοινωνίας, RS485, Bluetooth ή Speedwire, οι παράμετροι λειτουργίας και τα μηνύματα απεικονίζονται με διαφορετικό τρόπο στα προϊόντα επικοινωνίας. Παράδειγμα: Εμφάνιση της παραμέτρου για το σύνολο δεδομένων χώρας Για την επικοινωνία με RS485: παράμετρος CntrySet Για την επικοινωνία με Bluetooth ή Speedwire: παράμετρος Ρύθμιση προτύπου χώρας 14 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

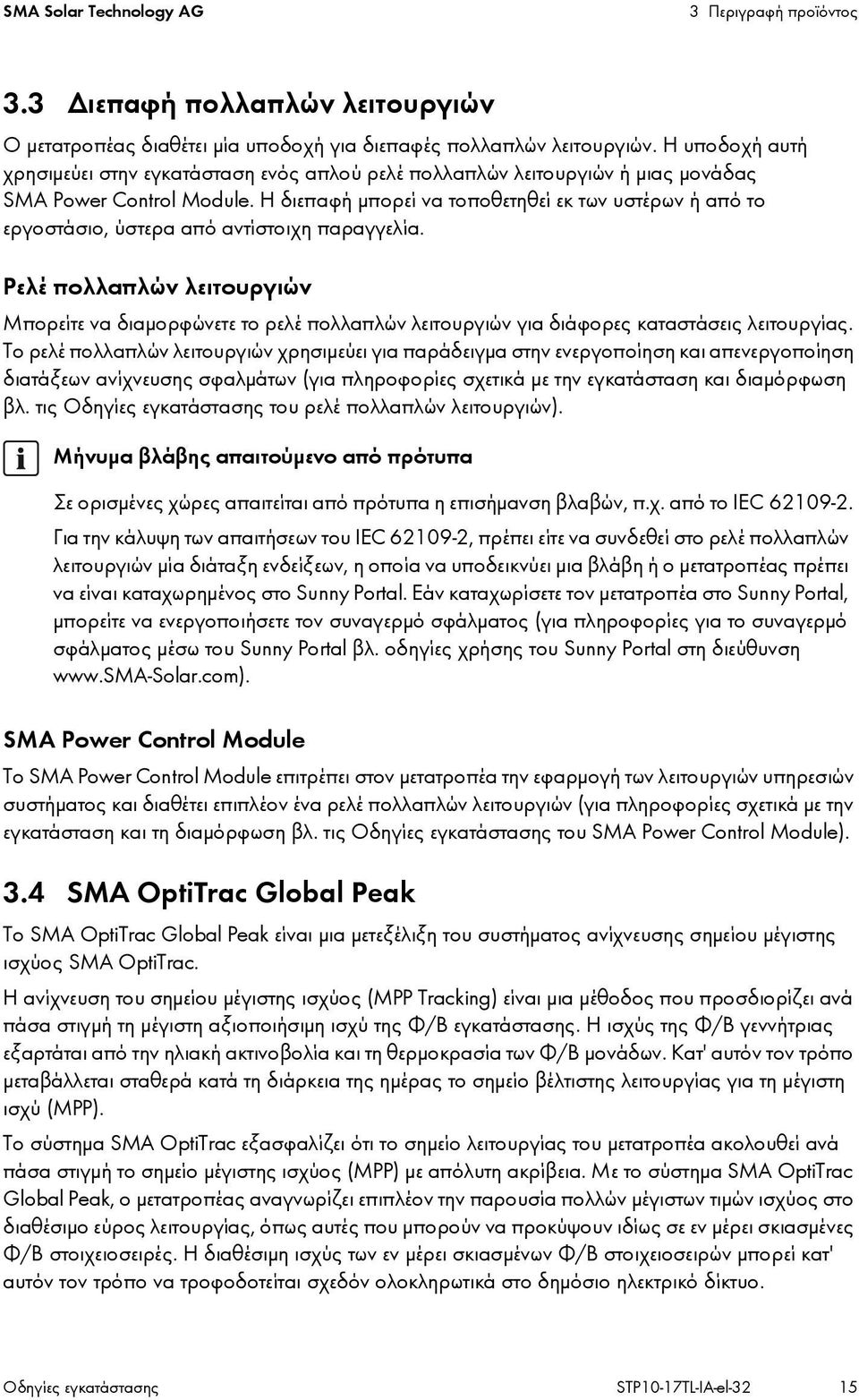

15 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3.3 Διεπαφή πολλαπλών λειτουργιών Ο μετατροπέας διαθέτει μία υποδοχή για διεπαφές πολλαπλών λειτουργιών. Η υποδοχή αυτή χρησιμεύει στην εγκατάσταση ενός απλού ρελέ πολλαπλών λειτουργιών ή μιας μονάδας SMA Power Control Module. Η διεπαφή μπορεί να τοποθετηθεί εκ των υστέρων ή από το εργοστάσιο, ύστερα από αντίστοιχη παραγγελία. Ρελέ πολλαπλών λειτουργιών Μπορείτε να διαμορφώνετε το ρελέ πολλαπλών λειτουργιών για διάφορες καταστάσεις λειτουργίας. Το ρελέ πολλαπλών λειτουργιών χρησιμεύει για παράδειγμα στην ενεργοποίηση και απενεργοποίηση διατάξεων ανίχνευσης σφαλμάτων (για πληροφορίες σχετικά με την εγκατάσταση και διαμόρφωση βλ. τις Οδηγίες εγκατάστασης του ρελέ πολλαπλών λειτουργιών). Μήνυμα βλάβης απαιτούμενο από πρότυπα Σε ορισμένες χώρες απαιτείται από πρότυπα η επισήμανση βλαβών, π.χ. από το IEC Για την κάλυψη των απαιτήσεων του IEC , πρέπει είτε να συνδεθεί στο ρελέ πολλαπλών λειτουργιών μία διάταξη ενδείξεων, η οποία να υποδεικνύει μια βλάβη ή ο μετατροπέας πρέπει να είναι καταχωρημένος στο Sunny Portal. Εάν καταχωρίσετε τον μετατροπέα στο Sunny Portal, μπορείτε να ενεργοποιήσετε τον συναγερμό σφάλματος (για πληροφορίες για το συναγερμό σφάλματος μέσω του Sunny Portal βλ. οδηγίες χρήσης του Sunny Portal στη διεύθυνση SMA Power Control Module Το SMA Power Control Module επιτρέπει στον μετατροπέα την εφαρμογή των λειτουργιών υπηρεσιών συστήματος και διαθέτει επιπλέον ένα ρελέ πολλαπλών λειτουργιών (για πληροφορίες σχετικά με την εγκατάσταση και τη διαμόρφωση βλ. τις Οδηγίες εγκατάστασης του SMA Power Control Module). 3.4 SMA OptiTrac Global Peak Το SMA OptiTrac Global Peak είναι μια μετεξέλιξη του συστήματος ανίχνευσης σημείου μέγιστης ισχύος SMA OptiTrac. Η ανίχνευση του σημείου μέγιστης ισχύος (MPP Tracking) είναι μια μέθοδος που προσδιορίζει ανά πάσα στιγμή τη μέγιστη αξιοποιήσιμη ισχύ της Φ/Β εγκατάστασης. Η ισχύς της Φ/Β γεννήτριας εξαρτάται από την ηλιακή ακτινοβολία και τη θερμοκρασία των Φ/Β μονάδων. Κατ' αυτόν τον τρόπο μεταβάλλεται σταθερά κατά τη διάρκεια της ημέρας το σημείο βέλτιστης λειτουργίας για τη μέγιστη ισχύ (MPP). Το σύστημα SMA OptiTrac εξασφαλίζει ότι το σημείο λειτουργίας του μετατροπέα ακολουθεί ανά πάσα στιγμή το σημείο μέγιστης ισχύος (MPP) με απόλυτη ακρίβεια. Με το σύστημα SMA OptiTrac Global Peak, ο μετατροπέας αναγνωρίζει επιπλέον την παρουσία πολλών μέγιστων τιμών ισχύος στο διαθέσιμο εύρος λειτουργίας, όπως αυτές που μπορούν να προκύψουν ιδίως σε εν μέρει σκιασμένες Φ/Β στοιχειοσειρές. Η διαθέσιμη ισχύς των εν μέρει σκιασμένων Φ/Β στοιχειοσειρών μπορεί κατ' αυτόν τον τρόπο να τροφοδοτείται σχεδόν ολοκληρωτικά στο δημόσιο ηλεκτρικό δίκτυο. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 15

16 3 Περιγραφή προϊόντος SMA Solar Technology AG Το σύστημα SMA OptiTrac Global Peak είναι απενεργοποιημένο από το εργοστάσιο και πρέπει να ενεργοποιηθεί και να ρυθμισθεί μέσω ενός προϊόντος επικοινωνίας για τις εν μέρει σκιασμένες Φ/Β μονάδες (βλ. κεφάλαιο 8.2 «Ενεργοποίηση και ρύθμιση του SMA OptiTrac Global Peak», σελίδα 61). 3.5 Απαγωγοί υπέρτασης τύπου ΙΙ Εκτός από τα ενσωματωμένα θερμικά επιτηρούμενα βαρίστορ που περιλαμβάνονται στον βασικό εξοπλισμό, ο μετατροπέας Sunny Tripower διαθέτει υποδοχές σύνδεσης μονάδων για πρόσθετο εξοπλισμό με απαγωγούς υπέρτασης τύπου II. Σε περίπτωση τοποθέτησης μονάδων, οι αγωγοί αυτοί επιτηρούνται. Εάν ενεργοποιηθεί μια μονάδα, εμφανίζεται μια προειδοποίηση στην οθόνη ή μέσω μιας εξωτερικής διάταξης επικοινωνίας (π.χ. Sunny WebBox ή Sunny Explorer). Ο μετατροπέας Sunny Tripower μπορεί επομένως να ενταχθεί πολύ εύκολα σε ένα σχεδιασμό αντικεραυνικής προστασίας. Οι απαραίτητες μονάδες διατίθενται ως σετ μεταγενέστερης τοποθέτησης για την είσοδο A ή την είσοδο A+B. 3.6 Αναγνώριση βλάβης στοιχειοσειρών με αυτοεκμάθηση Ο μετατροπέας Sunny Tripower είναι εξοπλισμένος με μία μέθοδο, με την οποία αναγνωρίζεται η ολική απώλεια λειτουργίας μεμονωμένων ή επιμέρους στοιχειοσειρών (βλέπε επόμενη εικόνα). Σε μια φωτοβολταϊκή μονάδα με ρεύμα περ. 1 A υπάρχει η δυνατότητα επιτήρησης έως και 6 επιμέρους στοιχειοσειρών ανά είσοδο στοιχειοσειράς. Προϋπόθεση για την αξιόπιστη λειτουργία αυτής της μεθόδου είναι η κοινή ευθυγράμμιση της φωτοβολταϊκής γεννήτριας στις εισόδους Α και Β. Για το στάδιο της εκμάθησης, ο μετατροπέας Sunny Tripower χρειάζεται περ. 14 ημέρες μετά την ενεργοποίηση με μέτρια ακτινοβολία. Ένα πλεονέκτημα της μεθόδου αυτής είναι η πλήρης κατάργηση της παραμετροποίησης λόγω της λειτουργίας αυτοεκμάθησης. Σε περίπτωση αδυναμίας λειτουργίας στοιχειοσειράς, εμφανίζεται μια προειδοποίηση στην οθόνη ή μέσω μιας εξωτερικής διάταξης επικοινωνίας (π.χ. Sunny WebBox ή Sunny Explorer). Πρέπει να λάβετε υπόψη, πως η υπερβολική σκίαση ή η επικάλυψη των Φ/Β μονάδων με χιόνι οδηγούν σε προειδοποιητικά μηνύματα. 16 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

17 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3.7 Ηλεκτρονική ασφάλεια στοιχειοσειρών Ο μετατροπέας Sunny Tripower είναι εξοπλισμένος με μια ηλεκτρονική ασφάλεια στοιχειοσειρών. Χρησιμεύει στην αποφυγή επικίνδυνων ανάστροφων ρευμάτων στη Φ/Β γεννήτρια και, επομένως, στην αποτροπή πυρκαγιών. Ανάστροφα ρεύματα μπορούν να προκληθούν σε περίπτωση λανθασμένης πολικότητας κατά την εγκατάσταση ή από βλάβες των μονάδων κατά τη λειτουργία. Η ηλεκτρονική ασφάλεια στοιχειοσειρών αναγνωρίζει αυτές τις βλάβες και βραχυκυκλώνει τη Φ/Β γεννήτρια. Με αυτόν τον τρόπο δεν μπορούν να παρουσιαστούν ανάστροφα ρεύματα και η Φ/Β εγκατάσταση καθώς και ο μετατροπέας Sunny Tripower βρίσκονται σε ασφαλή κατάσταση. Ένα πλεονέκτημα αυτής της μεθόδου είναι ότι δεν είναι απαραίτητες οι συνηθισμένες ασφάλειες τήξης στις εισόδους DC. Η ηλεκτρονική λύση δεν απαιτεί κάποια συντήρηση και δεν χρειάζεται διαστασιολόγηση. Για να εκμεταλλευτείτε ιδανικά αυτή τη λειτουργία, απαιτείται μέγιστη σχολαστικότητα κατά τη θέση σε λειτουργία (βλ. κεφάλαιο 6.4 «Σύνδεση της Φ/Β γεννήτριας (DC)», σελίδα 35). Ο μετατροπέας Sunny Tripower επισημαίνει επικίνδυνες καταστάσεις με ηχητικά σήματα και μηνύματα προειδοποίησης στην οθόνη ή σε εξωτερικές διατάξεις επικοινωνίας (βλ. κεφάλαιο 12.1 «Από το μετατροπέα Sunny Tripower ακούγονται ηχητικά σήματα», σελίδα 88). Εάν η ηλεκτρική εγκατάσταση πραγματοποιηθεί με ανεπαρκή ακτινοβολία (Φ/Β τάση χαμηλότερη από 188 V), ο μετατροπέας Sunny Tripower δεν τροφοδοτείται, οπότε και δεν είναι ενεργές οι περιγραφόμενες λειτουργίες προστασίας κατά την εγκατάσταση. 3.8 Υπηρεσίες συστήματος δικτύου Ο μετατροπέας είναι εξοπλισμένος με λειτουργίες, οι οποίες επιτρέπουν υπηρεσίες συστήματος δικτύου. Ανάλογα με τις απαιτήσεις του φορέα εκμετάλλευσης του δικτύου, μπορείτε να ενεργοποιήσετε και να διαμορφώσετε τις λειτουργίες (π.χ., παροχή άεργης ισχύος, περιορισμός ενεργής ισχύος) μέσω παραμέτρων (για πληροφορίες σχετικές με τις λειτουργίες και τις παραμέτρους λειτουργίας βλ. Τεχνική περιγραφή «Τιμές μέτρησης και παράμετροι» στην ιστοσελίδα Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 17

18 4 Άνοιγμα συσκευασίας SMA Solar Technology AG 4 Άνοιγμα συσκευασίας 4.1 Παραδιδόμενος εξοπλισμός Ελέγξτε τον παραδιδόμενο εξοπλισμό ως προς την πληρότητά του και εξωτερικά για εμφανείς ζημιές. Σε περίπτωση που κάτι λείπει ή έχει υποστεί ζημίες, επικοινωνήστε με τον προμηθευτή σας. Αντικείμενο Αριθμός Περιγραφή A 1 Sunny Tripower B 1 Electronic Solar Switch (ESS) C 1 Πλάτη (επίτοιχη βάση) D 1 Σετ εγγράφων με δηλώσεις και πιστοποιητικά E 1 Οδηγίες εγκατάστασης, συμπεριλαμβανομένων οδηγιών χρήσης F 1 Συνοδευτικό έγγραφο με τις εργοστασιακές ρυθμίσεις του μετατροπέα Οδηγίες τοποθέτησης για τη μονάδα επικοινωνίας RS485 (προαιρετικά) G 10/12 Βύσματα σύνδεσης DC Sunny Tripower 10000TL / 12000TL: 10 τεμ. (5 x θετικό, 5 x αρνητικό) Sunny Tripower 15000TL/17000TL: 12 τεμ. (6 x θετικό, 6 x αρνητικό) 18 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

19 SMA Solar Technology AG 4 Άνοιγμα συσκευασίας Αντικείμενο Αριθμός Περιγραφή Η 10/12 Πώματα στεγανοποίησης Sunny Tripower 10000TL / 12000TL: 10 τεμ. Sunny Tripower 15000TL/17000TL: 12 τεμ. I 1 Βιδωτός κρίκος (Μ8) για ασφάλιση του μετατροπέα Sunny Tripower στην πλάτη K 2 Βίδες κυλινδρικής κεφαλής (M5x10) για στερέωση του περιβλήματος στην πλάτη L 1 Κοχλιωτή σύνδεση καλωδίωσης σύνδεσης AC M 1 Κόντρα παξιμάδι για βιδωτό σύνδεσμο καλωδίων για σύνδεση AC N 1 Συνδετήρας σύσφιξης (Μ6) για πρόσθετη γείωση Ο 1 Βίδα κυλινδρικής κεφαλής (M6) για ακροδέκτη γείωσης P 1 Γκρόβερ (M6) για ακροδέκτη γείωσης Q 2 Βίδες κυλινδρικής κεφαλής (M5x20) για επάνω καπάκι περιβλήματος (εφεδρικές) R 2 Γκρόβερ (Μ5) για βίδες του καπακιού του περιβλήματος (εφεδρικές) 4.2 Ταυτοποίηση μετατροπέα Μπορείτε να ταυτοποιήσετε το μετατροπέα με βάση την πινακίδα τύπου. Η πινακίδα τύπου βρίσκεται στη δεξιά πλευρά του περιβλήματος. Στην πινακίδα τύπου βρίσκετε, μεταξύ άλλων, τον τύπο (Type/Model) και τον αριθμό σειράς (Serial No.) του μετατροπέα, καθώς και στοιχεία ταυτοποίησης της συγκεκριμένης συσκευής. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 19

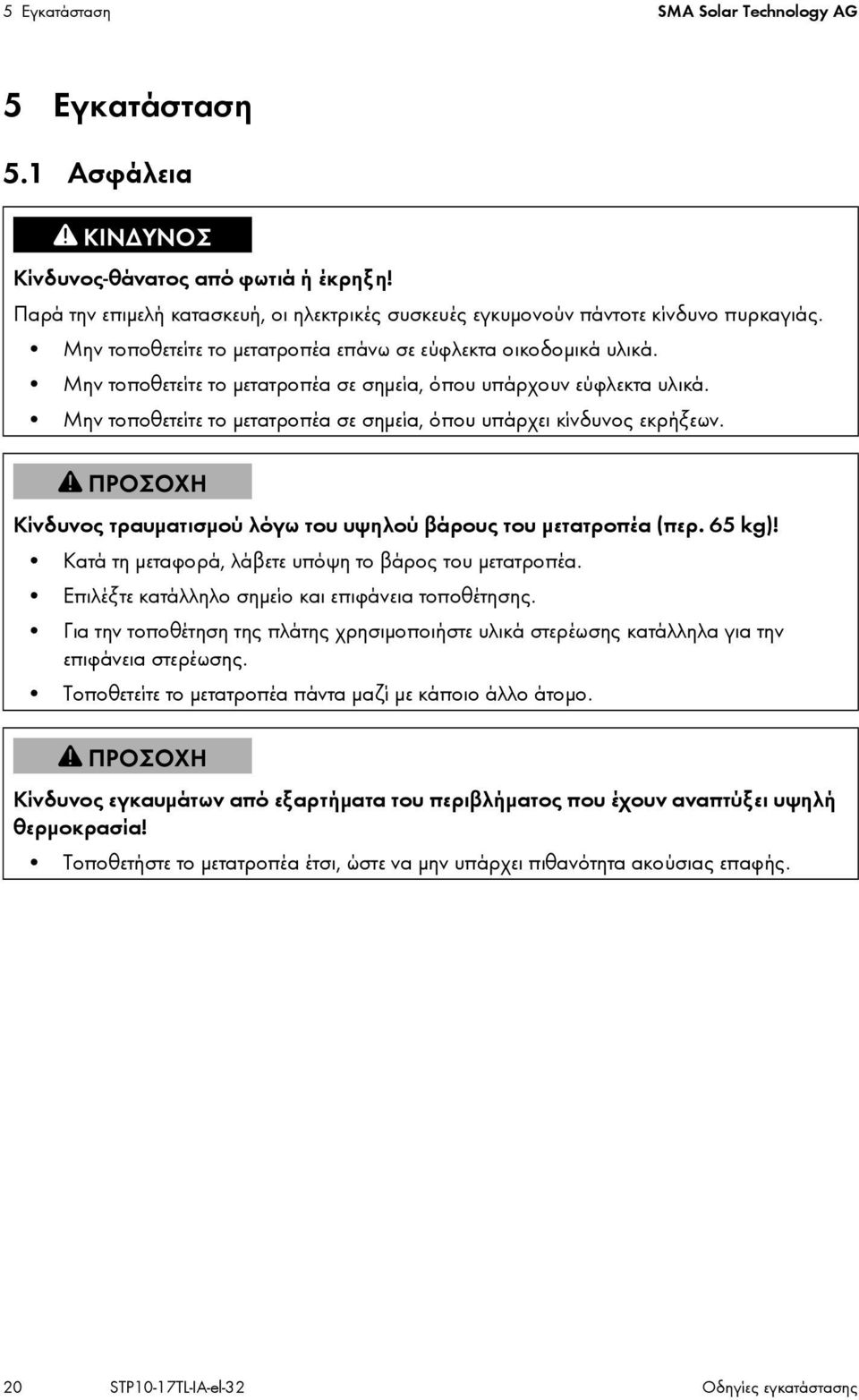

20 5 Εγκατάσταση SMA Solar Technology AG 5 Εγκατάσταση 5.1 Ασφάλεια Κίνδυνος-θάνατος από φωτιά ή έκρηξη! Παρά την επιμελή κατασκευή, οι ηλεκτρικές συσκευές εγκυμονούν πάντοτε κίνδυνο πυρκαγιάς. Μην τοποθετείτε το μετατροπέα επάνω σε εύφλεκτα οικοδομικά υλικά. Μην τοποθετείτε το μετατροπέα σε σημεία, όπου υπάρχουν εύφλεκτα υλικά. Μην τοποθετείτε το μετατροπέα σε σημεία, όπου υπάρχει κίνδυνος εκρήξεων. Κίνδυνος τραυματισμού λόγω του υψηλού βάρους του μετατροπέα (περ. 65 kg)! Κατά τη μεταφορά, λάβετε υπόψη το βάρος του μετατροπέα. Επιλέξτε κατάλληλο σημείο και επιφάνεια τοποθέτησης. Για την τοποθέτηση της πλάτης χρησιμοποιήστε υλικά στερέωσης κατάλληλα για την επιφάνεια στερέωσης. Τοποθετείτε το μετατροπέα πάντα μαζί με κάποιο άλλο άτομο. Κίνδυνος εγκαυμάτων από εξαρτήματα του περιβλήματος που έχουν αναπτύξει υψηλή θερμοκρασία! Τοποθετήστε το μετατροπέα έτσι, ώστε να μην υπάρχει πιθανότητα ακούσιας επαφής. 20 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

21 SMA Solar Technology AG 5 Εγκατάσταση 5.2 Επιλογή σημείου εγκατάστασης Λαμβάνετε υπόψη τις ακόλουθες προϋποθέσεις κατά την επιλογή του σημείου εγκατάστασης: Ο τόπος και ο τρόπος εγκατάστασης πρέπει να ενδείκνυνται για το βάρος και τις διαστάσεις του μετατροπέα (βλ. κεφάλαιο 14 «Τεχνικά χαρακτηριστικά», σελίδα 99). max. 15 Εγκατάσταση σε σταθερή επιφάνεια. Πρέπει να εξασφαλίζεται ανά πάσα στιγμή ελεύθερη και ασφαλής πρόσβαση στο σημείο εγκατάστασης, χωρίς πρόσθετα βοηθήματα, όπως π.χ. σκαλωσιές ή εξέδρες. Σε διαφορετική περίπτωση ενδέχεται να δημιουργηθούν προβλήματα κατά το σέρβις. Τοποθέτηση μετατροπέα κάθετα ή με μέγιστη κλίση 15 προς τα πίσω. Η περιοχή σύνδεσης πρέπει να είναι στραμμένη προς τα κάτω. Μην εγκαθιστάτε το μετατροπέα με κλίση προς τα εμπρός. Μην εγκαθιστάτε το μετατροπέα με πλάγια κλίση. Μην εγκαθιστάτε το μετατροπέα σε οριζόντια θέση. Τοποθέτηση στο ύψος των ματιών, ώστε σε περίπτωση ανάγκης συντήρησης να μπορείτε να αφαιρείτε εύκολα το μετατροπέα παρά το υψηλό του βάρος. Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40 C, ώστε να εξασφαλίζεται η βέλτιστη λειτουργία. Μην εκθέτετε το μετατροπέα σε άμεση ηλιακή ακτινοβολία, ώστε να αποτρέπεται η μείωση της ισχύος λόγω υπερβολικής θερμοκρασίας. Η τοποθέτηση σε χώρους κατοικιών δεν πρέπει να γίνεται σε γυψοσανίδες ή παρόμοια υλικά, ώστε να αποφεύγονται οι δονήσεις που προκαλούν θόρυβο. Κατά τη λειτουργία του μετατροπέα είναι πιθανή η εκπομπή θορύβων που μπορεί να θεωρούνται ενοχλητικοί σε χώρους κατοικίας. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 21

22 5 Εγκατάσταση SMA Solar Technology AG Τηρείτε τις ελάχιστες αποστάσεις από τοίχους, άλλους μετατροπείς ή αντικείμενα που συνιστώνται στο γράφημα. Με αυτόν τον τρόπο διασφαλίζονται η επαρκής διάχυση της θερμότητας και ο απαιτούμενος χώρος για την αποσύνδεση του διακόπτη Electronic Solar Switch. Αν υπάρχουν περισσότεροι του ενός μετατροπείς σε περιοχές με υψηλές θερμοκρασίες, τότε αυξήστε τις συνιστώμενες αποστάσεις μεταξύ των μετατροπέων και φροντίστε να υπάρχει επαρκής παροχή καθαρού αέρα. Έτσι αποφεύγετε τη μείωση της ισχύος του μετατροπέα λόγω υψηλής θερμοκρασίας (για πληροφορίες σχετικές με τον υποβιβασμό λόγω υψηλής θερμοκρασίας βλ. Τεχνικές πληροφορίες «Διαδικασία Derating» στην ιστοσελίδα 22 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

23 SMA Solar Technology AG 5 Εγκατάσταση 5.3 Τοποθέτηση μετατροπέα με πλάτη 1. Χρησιμοποιήστε την πλάτη ως οδηγό διάτρησης και σημαδέψτε τη θέση των οπών διάτρησης. Οθόνη 2. Τοποθέτηση πλάτης. Χρησιμοποιήστε τη 1 επάνω οπή δεξιά και αριστερά και την οπή στο κέντρο. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 23

24 5 Εγκατάσταση SMA Solar Technology AG 3. Αναρτήστε το μετατροπέα στην πλάτη έτσι ώστε το περίβλημα του μετατροπέα να εφαρμόζει απόλυτα με την πλάτη. Για τη μεταφορά του μετατροπέα από δύο άτομα, χρησιμοποιήστε τις κάτω υποδοχές και πιάστε ταυτόχρονα από το επάνω άκρο του καπακιού. Για τη μεταφορά με γερανό μπορείτε να τοποθετήσετε στην επάνω πλευρά του μετατροπέα 2 βιδωτούς κρίκους (βλέπε A: M10, διάμετρος = 10 mm). Για το σκοπό αυτό, αφαιρέστε τα πώματα στεγάνωσης και βιδώστε τους βιδωτούς κρίκους μέχρι να τερματίσουν. 4. Αν χρειάζεται, απομακρύνετε τους βιδωτούς κρίκους μετά τη μεταφορά και επανατοποθετήστε τα πώματα στεγάνωσης. 5. Ξεβιδώστε και τις 6 μη αποσπώμενες βίδες του κάτω καπακιού. A 6. Ανασηκώστε από την κάτω πλευρά το κάτω καπάκι και αφαιρέστε το. 24 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

25 SMA Solar Technology AG 5 Εγκατάσταση 7. Βιδώστε τον βιδωτό κρίκο που παραλάβατε στην προβλεπόμενη οπή, για να ασφαλίσετε το περίβλημα από αφαίρεση με ανύψωση. Σφίξτε το βιδωτό κρίκο μόνο με το χέρι. 8. Βιδώστε το περίβλημα στην κάτω πλευρά με τις δύο βίδες κυλινδρικής κεφαλής M5x10 της συσκευασίας, για να ασφαλίσετε το περίβλημα στην πλάτη (μέγιστη ροπή στρέψης: 3,5 Nm). 9. Ελέγξτε την καλή έδραση του μετατροπέα. Ο μετατροπέας έχει τοποθετηθεί σταθερά στον τοίχο. Εάν δεν πρόκειται να συνδέσετε αμέσως το μετατροπέα, τοποθετήστε ξανά το κάτω καπάκι: Εφαρμόστε λοξά το κάτω καπάκι του περιβλήματος και τοποθετήστε το. Οι μη αποσπώμενες βίδες πρέπει να προεξέχουν. Βιδώστε πρόχειρα και τις 6 βίδες και στη συνέχεια σφίξτε τις με τη σειρά που απεικονίζεται δεξιά (ροπή στρέψης: 2,0 Nm). Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 25

26 5 Εγκατάσταση SMA Solar Technology AG Προαιρετική αντικλεπτική προστασία Για να προστατέψετε το μετατροπέα από κλοπή, μπορείτε να τον ασφαλίσετε με ένα λουκέτο στην πλάτη. Το λουκέτο πρέπει να πληροί τις εξής απαιτήσεις: Μέγεθος: A: διάμετρος 6 mm έως 8 mm Β: 23 mm έως 29 mm C: 23 mm έως 28 mm D: 39 mm έως 50 mm E: 13 mm έως 18 mm ανοξείδωτο σκληρυμένος λαιμός κύλινδρος ασφαλείας Φύλαξη του κλειδιού Φυλάσσετε επιμελώς το κλειδί για τυχόν εργασίες σέρβις. 1. Περάστε το έλασμα του λουκέτου μέσα από τον κρίκο του βιδωτού κρίκου που τοποθετήσατε προηγουμένως και κλείστε το λουκέτο. Ο μετατροπέας προστατεύεται πλέον από κλοπή. 26 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

27 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση 6 Ηλεκτρική σύνδεση 6.1 Ασφάλεια Πρόκληση ζημιών στο μετατροπέα από ηλεκτροστατική εκφόρτιση! Τα εξαρτήματα στο εσωτερικό του μετατροπέα μπορούν να υποστούν ανεπανόρθωτες ζημιές από ηλεκτροστατική εκφόρτιση. Γειώστε το σώμα σας, προτού αγγίξετε κάποιο εξάρτημα. 6.2 Επισκόπηση της περιοχής σύνδεσης Αντικείμενο Περιγραφή A Καπάκι DC (από κάτω υπάρχουν υποδοχές για απαγωγούς υπέρτασης και για τα βαρίστορ) B Βύσμα για τη σύνδεση του ρελέ πολλαπλών λειτουργιών (προαιρετικά) C Βύσμα για τη σύνδεση της μονάδας επικοινωνίας RS485 (προαιρετικά) D Ακροδέκτης για τη σύνδεση στο δίκτυο E Βραχυκυκλωτήρας για τη ρύθμιση της γλώσσας στα Αγγλικά F Περιστροφικός διακόπτης για τη ρύθμιση της ταυτότητας δικτύου Bluetooth NetID G Βίδα για αποσύνδεση και άνοιγμα της οθόνης Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 27

28 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Αντικείμενο Περιγραφή Η I K Περιστροφικός διακόπτης για τη ρύθμιση του προτύπου χώρας και της γλώσσας οθόνης Διέλευση καλωδίων για το ρελέ πολλαπλών λειτουργιών (M20, 5 mm έως 13 mm) Υποδοχή για κάρτα SD (μόνο για σκοπούς σέρβις) Αντικείμενο Περιγραφή A Υποδοχή του διακόπτη Electronic Solar Switch (ESS) B Διέλευση καλωδίων για το ρελέ πολλαπλών λειτουργιών (M20, 5 mm έως 13 mm) C Διελεύσεις καλωδίων για την επικοινωνία μέσω RS485 (Μ32) (προαιρετικά) D Πρόσθετη διέλευση καλωδίων (M20) E Διέλευση καλωδίου για σύνδεση στο δίκτυο (AC) (M32, 14 mm έως 25 mm) F Βύσματα σύνδεσης DC για τη σύνδεση των στοιχειοσειρών (περιοχή εισόδου Β) G Βύσματα σύνδεσης DC για τη σύνδεση των στοιχειοσειρών (περιοχή εισόδου Α) (στους Sunny Tripower 10000TL / 12000TL μόνο 4 τεμ.) 28 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

29 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση 6.3 Σύνδεση στο δημόσιο ηλεκτρικό δίκτυο (AC) Προϋποθέσεις για τη σύνδεση AC Προσέξτε τις προϋποθέσεις σύνδεσης του φορέα εκμετάλλευσης του ηλεκτρικού δικτύου. Διακόπτης προστασίας από ρεύματα διαρροής Ο μετατροπέας είναι εξοπλισμένος με μία ευαίσθητη σε όλα τα ρεύματα, ενσωματωμένη μονάδα επιτήρησης ρευμάτων διαρροής. Ο μετατροπέας είναι έτσι σε θέση να διακρίνει αυτόματα μεταξύ ρευμάτων διαρροής και χωρητικών ρευμάτων διαφυγής, που οφείλονται στη λειτουργία. Σε περίπτωση που προβλέπεται από τη νομοθεσία ένας εξωτερικός διακόπτης RCD ή ένας διακόπτης προστασίας FI, πρέπει να χρησιμοποιήσετε διακόπτη με χαρακτηριστικά ενεργοποίησης με ρεύμα διαρροής 100 ma και άνω. Περαιτέρω πληροφορίες για τη χρήση μιας διάταξης προστασίας από ρεύματα διαρροής μπορείτε να βρείτε στις τεχνικές πληροφορίες «Κριτήρια για την επιλογή ενός RCD» στη διεύθυνση Κατηγορία υπέρτασης Ο μετατροπέας μπορεί να χρησιμοποιηθεί σε δίκτυα της κατηγορίας εγκατάστασης III ή χαμηλότερης κατά το πρότυπο IEC Αυτό σημαίνει ότι μπορεί να συνδεθεί μόνιμα στο σημείο σύνδεσης του δικτύου σε ένα κτίριο. Σε εγκαταστάσεις με μεγάλα μήκη καλωδίωσης σε υπαίθριους χώρους απαιτούνται πρόσθετα μέτρα για την καταστολή υπερτάσεων για μείωση της κατηγορίας υπέρτασης IV στην κατηγορία υπέρτασης III (για περισσότερες πληροφορίες βλέπε Τεχνικές Πληροφορίες «Προστασία από υπέρταση» στη διεύθυνση Σχεδιασμός καλωδίων Το καλώδιο πρέπει να είναι σχεδιασμένο σύμφωνα με τις τοπικές και τις εθνικές οδηγίες για τη διαστασιολόγηση των αγωγών, από τις οποίες μπορούν να προκύψουν απαιτήσεις για την ελάχιστη διατομή αγωγού. Παράγοντες που επηρεάζουν τη διαστασιολόγηση των καλωδίων είναι, π.χ. το ονομαστικό ρεύμα AC, ο τύπος του καλωδίου, ο τρόπος τοποθέτησης, το πλήθος των καλωδίων, η θερμοκρασία περιβάλλοντος και οι μέγιστες επιθυμητές απώλειες αγωγού (σχετικά με τον υπολογισμό των απωλειών αγωγού βλ. πρόγραμμα σχεδιασμού «Sunny Design» από την έκδοση λογισμικού 2.0 στην ιστοσελίδα Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 29

30 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Προϋποθέσεις για τα καλώδια Θέση Ονομασία Τιμή A Διάμετρος καλωδίου 14 mm έως 25 mm B Διατομή αγωγού 1,5 mm² έως 16 mm², με τερματικό χιτώνιο κλώνων μέγ. 10 mm² C Μήκος απογύμνωσης περίπου 12 mm Ο κλώνος PE πρέπει να είναι κατά 5 mm μεγαλύτερος από τους αγωγούς L και N. Σύνδεση ενός δεύτερου αγωγού προστασίας Σε ορισμένες χώρες εγκατάστασης απαιτείται ένας δεύτερος αγωγός προστασίας, για την αποφυγή ρεύματος επαφής σε περίπτωση αδυναμίας λειτουργίας του βασικού αγωγού προστασίας. Για τις χώρες εγκατάστασης που εμπίπτουν στο πεδίο ισχύος του προτύπου ΙΕC ισχύουν οι ακόλουθες σχετικές απαιτήσεις: Εγκατάσταση του αγωγού προστασίας στον ακροδέκτη AC με διατομή αγωγού τουλάχιστον 10 mm² Cu. Ή Εγκατάσταση ενός δεύτερου αγωγού προστασίας στον ακροδέκτη γείωσης με ίδια διατομή, όπως ο αρχικός αγωγός προστασίας στον ακροδέκτη AC (βλ. κεφάλαιο «Σύνδεση δεύτερου αγωγού προστασίας», σελίδα 34). Λάβετε σε κάθε περίπτωση υπόψη τις ισχύουσες διατάξεις στη χώρα εγκατάστασης. 30 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

31 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση Διάταξη αποζεύκτη φορτίου Πρέπει να ασφαλίζετε κάθε μετατροπέα με ανεξάρτητο διακόπτη προστασίας αγωγού ώστε να μπορείτε να απομονώνετε με ασφάλεια το μετατροπέα υπό φορτίο. Για το σκοπό αυτό χρησιμοποιήστε έναν τριπολικό διακόπτη προστασίας αγωγών. Αν χρησιμοποιήσετε έναν μονοπολικό διακόπτη προστασίας αγωγών, ενδέχεται να υπάρχει στο αντίστοιχο καλώδιο μετά τη σύνδεση υπολοιπόμενη τάση από το μετατροπέα (για τη μέγιστη επιτρεπτή ασφάλεια βλ. κεφάλαιο (βλ. κεφάλαιο 14 «Τεχνικά χαρακτηριστικά», σελίδα 99))). Κίνδυνος-θάνατος από πυρκαγιά! Σε περίπτωση παράλληλης σύνδεσης περισσοτέρων του ενός μετατροπέων στον ίδιο διακόπτη προστασίας αγωγών δεν διασφαλίζεται η λειτουργία προστασίας του διακόπτη. Μπορεί να προκληθεί πυρκαγιά στα καλώδια ή καταστροφή του μετατροπέα. Μη συνδέετε ποτέ πολλούς μετατροπείς σε ένα διακόπτη προστασίας αγωγών. Τηρείτε τη μέγιστη επιτρεπόμενη ασφάλεια του μετατροπέα κατά την επιλογή του διακόπτη προστασίας αγωγών. Κίνδυνος-θάνατος από πυρκαγιά! Σε περίπτωση σύνδεσης μιας μονάδας παραγωγής ενέργειας (μετατροπέας) και ενός ηλεκτρικού καταναλωτή στον ίδιο διακόπτη προστασίας αγωγών, δεν διασφαλίζεται η λειτουργία προστασίας του διακόπτη. Τα ρεύματα από τους μετατροπείς και το δημόσιο ηλεκτρικό δίκτυο μπορούν να αθροιστούν προκαλώντας υπερεντάσεις, τις οποίες δεν αναγνωρίζει ο διακόπτης προστασίας αγωγών. Μη συνδέετε ποτέ χωρίς ασφάλεια καταναλωτές μεταξύ του μετατροπέα και του διακόπτη προστασίας αγωγών. Ασφαλίζετε πάντοτε χωριστά τους ηλεκτρικούς καταναλωτές. Πρόκληση ζημιών στο μετατροπέα από τη χρήση βιδωτών ασφαλειών ως διάταξη αποζεύκτη φορτίου! Μία βιδωτή ασφάλεια, π.χ. σύστημα D (Diazed) ή σύστημα D0 (Neozed), δεν συνιστά αποζεύκτη φορτίου και απαγορεύεται να χρησιμοποιείται ως διάταξη αποζεύκτη φορτίου. Μια βιδωτή ασφάλεια εξυπηρετεί απλώς την προστασία των αγωγών. Ο μετατροπέας ενδέχεται να υποστεί ζημίες κατά την αποσύνδεση υπό φορτίο με μια βιδωτή ασφάλεια. Χρησιμοποιείτε αποκλειστικά έναν αποζεύκτη φορτίου ή ένα διακόπτη προστασίας αγωγών ως διάταξη αποζεύκτη φορτίου. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 31

32 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Διαδικασία σύνδεσης AC 1. Ελέγξτε την τάση δικτύου και συγκρίνετέ την με το επιτρεπόμενο εύρος τάσης (βλ. κεφάλαιο 14 «Τεχνικά χαρακτηριστικά», σελίδα 99). 2. Απενεργοποιήστε το διακόπτη προστασίας αγωγών και από τις 3 φάσεις και ασφαλίστε τον ώστε να μην μπορεί να επανενεργοποιηθεί. 3. Ξεβιδώστε και τις 6 μη αποσπώμενες βίδες του κάτω καπακιού. 4. Ανασηκώστε από την κάτω πλευρά το κάτω καπάκι και αφαιρέστε το. 5. Ελέγξτε τη σωστή ρύθμιση χώρας του μετατροπέα με τη βοήθεια του συνημμένου εγγράφου εργοστασιακών ρυθμίσεων. Εάν ο μετατροπέας δεν είναι ρυθμισμένος στο επιθυμητό πρότυπο χώρας, ρυθμίστε το πρότυπο χώρας με τους περιστροφικούς διακόπτες, όπως περιγράφεται στο κεφάλαιο (βλ. κεφάλαιο «Ρύθμιση προτύπου χώρας και γλώσσας μέσω περιστροφικού διακόπτη», σελίδα 52). 6. Απομακρύνετε την αυτοκόλλητη ταινία από το άνοιγμα περιβλήματος AC. 7. Τοποθετήστε εξωτερικά στη διέλευση το βιδωτό σύνδεσμο καλωδίων AC και σφίξτε τη στο εσωτερικό με το κόντρα παξιμάδι. 8. Τραβήξτε και περάστε το καλώδιο. 32 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

33 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση 9. Ανοίξτε τελείως προς τα πάνω τους συνδετήρες του ακροδέκτη AC. Κίνδυνος πυρκαγιάς σε περίπτωση σύνδεσης 2 αγωγών! Σε περίπτωση σύνδεσης 2 αγωγών ανά ακροδέκτη υπάρχει κίνδυνος υπερθέρμανσης και πυρκαγιάς από κακή ηλεκτρική επαφή. Συνδέετε το πολύ έναν αγωγό ανά ακροδέκτη. 10. Συνδέστε τους αγωγούς L1, L2, L3, N και τον αγωγό προστασίας (PE) σύμφωνα με την επιγραφή στον ακροδέκτη ΑC. Ο κλώνος PE πρέπει να έχει μήκος κατά 5 mm μεγαλύτερο από τους αγωγούς L και N! Δεν επιτρέπεται να αντιμεταθέσετε τους αγωγούς L και N! Η φορά των L1, L2 και L3 δεν παίζει ρόλο. L1 L2 L3 N PE L1 L2 L3 N Κίνδυνος σύνθλιψης από απότομο κλείσιμο των ακροδεκτών! Κατά το κλείσιμό τους, οι ακροδέκτες κλείνουν πολύ γρήγορα και με μεγάλη δύναμη. Πιέζετε τους ακροδέκτες μόνο με τον αντίχειρα προς τα κάτω, μην πιάνετε ολόκληρο τον ακροδέκτη. Δεν επιτρέπεται να βάζετε τα δάχτυλά σας κάτω από τον ακροδέκτη. 11. Κλείστε ξανά όλους τους ακροδέκτες του ακροδέκτη AC μέχρι να κουμπώσουν. 12. Σφίξτε το τυφλό παξιμάδι του βιδωτού συνδέσμου στη διέλευση καλωδίων. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 33

34 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Σύνδεση δεύτερου αγωγού προστασίας Εάν απαιτείται από την εγκατάσταση, μπορείτε να χρησιμοποιήσετε τον ακροδέκτη γείωσης για τη σύνδεση ενός δεύτερου αγωγού προστασίας ή ως ισοδυναμική σύνδεση. Διαδικασία Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Ενεργοποιήστε το διακόπτη προστασίας αγωγών μόνον αφού προηγουμένως έχετε κλείσει καλά το μετατροπέα και έχετε συνδέσει τη Φ/Β γεννήτρια. 1. Αφαιρέστε το σφιγκτήρα, τη βίδα κυλινδρικής κεφαλής (M6) και το γκρόβερ (M6) από τη βοηθητική συσκευασία. 2. Τοποθετήστε το απογυμνωμένο καλώδιο γείωσης (D) κάτω από το σφιγκτήρα (μέγιστη διατομή 16 mm²). 3. Σφίξτε τον ακροδέκτη (C) με τη βίδα (Α). Η οδόντωση του γκρόβερ (Β) πρέπει να είναι στραμμένη προς το σφιγκτήρα. 34 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

35 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση 6.4 Σύνδεση της Φ/Β γεννήτριας (DC) Προϋποθέσεις για τη σύνδεση DC Ο μετατροπέας έχει 2 περιοχές εισόδου «A» και «B» με δικό τους ανιχνευτή μέγιστης ισχύος. Στην περιοχή εισόδου A υπάρχει η δυνατότητα σύνδεσης έως και 4 στοιχειοσειρών (Sunny Tripower 10000TL / 12000TL) ή/και 5 στοιχειοσειρών (Sunny Tripower 15000TL / 17000TL). Στην περιοχή εισόδου Β μπορεί να συνδεθεί 1 στοιχειοσειρά. Για την περιοχή εισόδου A ισχύουν οι ακόλουθες προϋποθέσεις για τις συνδεδεμένες Φ/Β μονάδες: ίδιος τύπος ίδιος αριθμός εν σειρά συνδεδεμένων Φ/Β μονάδων πανομοιότυπος προσανατολισμός πανομοιότυπη κλίση Για την ενεργοποίηση της αναγνώρισης βλάβης στοιχειοσειρών με αυτοεκμάθηση, πρέπει οι Φ/Β μονάδες στις εισόδους Α και Β να έχουν κοινό προσανατολισμό. Οι αγωγοί σύνδεσης των Φ/Β μονάδων πρέπει να διαθέτουν βύσματα σύνδεσης. Στον εξοπλισμό που παραλάβατε θα βρείτε τα απαραίτητα βύσματα σύνδεσης DC για τη σύνδεση DC. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 35

36 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Χρήση προσαρμογέα Y για την παράλληλη σύνδεση στοιχειοσειρών Οι προσαρμογείς Y δεν πρέπει να είναι εμφανείς ούτε ελεύθερα προσβάσιμοι στο άμεσο περιβάλλον του μετατροπέα. Το ηλεκτρικό κύκλωμα DC δεν πρέπει να διακόπτεται από προσαρμογείς Υ. Τηρείτε τη διαδικασία απομόνωσης του μετατροπέα (βλ. κεφάλαιο 9 «Απομόνωση της παροχής τάσης από το μετατροπέα», σελίδα 63). Απαγορεύεται η υπέρβαση των ακόλουθων οριακών τιμών στην είσοδο DC του μετατροπέα: Sunny Tripower μέγιστη τάση εισόδου (DC) μέγιστο ρεύμα εισόδου (MPP) (DC) μέγιστο ρεύμα βραχυκύκλωσης ανά είσοδο στοιχειοσειράς (DC) A1 έως A5 / B Περιοχή εισόδου Α/B 10000TL V 22,0 A/11,0 A 33 A/12,5 A 12000TL V 22,0 A/11,0 A 33 A/12,5 A 15000TL V 33,0 A/11,0 A 40 A/12,5 A 17000TL V 33,0 A/11,0 A 40 A/12,5 A Στην στατιστικά πιο κρύα ημέρα η τάση άνευ φορτίου της φωτοβολταϊκής γεννήτριας δεν επιτρέπεται να υπερβαίνει τη μέγιστη τάση εισόδου του μετατροπέα. Κίνδυνος πυρκαγιάς από υπερβολικά υψηλό ρεύμα στην είσοδο της στοιχειοσειράς! Καταστροφή του μετατροπέα. Επειδή η ηλεκτρονική ασφάλεια στοιχειοσειράς βραχυκυκλώνει, σε περίπτωση σφάλματος, τη Φ/Β γεννήτρια, δεν επιτρέπεται η υπέρβαση των ανωτέρω οριακών τιμών για το μέγιστο ρεύμα βραχυκύκλωσης ανά είσοδο στοιχειοσειράς. Σε περίπτωση υπερφόρτωσης μιας εισόδου στοιχειοσειράς μπορεί να προκληθούν ηλεκτρικά τόξα και υφίσταται κίνδυνος πυρκαγιάς. Βεβαιωθείτε ότι δεν υπάρχει υπέρβαση των αναφερόμενων στον επάνω πίνακα οριακών τιμών. Ελέγξτε εάν τα ρεύματα βραχυκύκλωσης των συνδεδεμένων Φ/Β μονάδων βρίσκονται εντός των προαναφερόμενων οριακών τιμών. 36 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

37 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση Λειτουργία της ηλεκτρονικής ασφάλειας στοιχειοσειρών Η ηλεκτρονική ασφάλεια στοιχειοσειρών εμποδίζει τη δημιουργία ρευμάτων επιστροφής στη Φ/Β γεννήτρια. Η ενεργοποίηση της ηλεκτρονικής ασφάλειας στοιχειοσειρών είναι δυνατή, μόνο εάν πληρούνται οι ακόλουθες προϋποθέσεις. Κατά την εγκατάσταση, η τάση εισόδου DC πρέπει να ανέρχεται σε τουλάχιστον 188 V (βλ. κεφάλαιο 14 «Τεχνικά χαρακτηριστικά», σελίδα 99), ώστε να ενεργοποιείται η λειτουργία προστασίας της ενσωματωμένης ηλεκτρονικής προστασίας στοιχειοσειράς. Διαφορετικά δεν μπορεί να αναγνωριστεί από το μετατροπέα πιθανή λανθασμένη πολικότητα στη σύνδεση DC ή κάποια ελαττωματική στοιχειοσειρά. Κίνδυνος πυρκαγιάς της Φ/Β γεννήτριας από έλλειψη αναγνώρισης ρευμάτων επιστροφής! Η ενσωματωμένη ηλεκτρονική ασφάλεια στοιχειοσειρών επιτηρεί τη Φ/Β γεννήτρια και την προστατεύει από επικίνδυνα ρεύματα επιστροφής. Για να ενεργοποιήσετε την ηλεκτρονική ασφάλεια στοιχειοσειρών, πρέπει να ακολουθήσετε την εξής διαδικασία κατά τη σύνδεση των στοιχειοσειρών: Εάν συνδέετε περισσότερες από 2 στοιχειοσειρές στο μετατροπέα, συνδέετε ΠΑΝΤΑ ΠΡΩΤΑ την πρώτη στοιχειοσειρά στην είσοδο B. Εάν δεν συνδεθεί κάποια στοιχειοσειρά στην είσοδο Β, η ασφάλεια στοιχειοσειράς είναι ανενεργή. Κάθε στοιχειοσειρά πρέπει να αντιστοιχίζεται σαφώς με τη σωστή είσοδο στοιχειοσειράς. Μη διασταυρώνετε ή συμπλέκετε τις στοιχειοσειρές. Για την ορθή ταξινόμηση των στοιχειoσειρών συμβουλευτείτε την εικόνα στο κεφάλαιο Χρήση εξωτερικών συγκεντρωτικών στοιχειοσειρών Σε περίπτωση χρήσης συγκεντρωτικών στοιχειοσειρών ενδεχομένως να περιορίζεται η λειτουργικότητα της ηλεκτρονικής ασφάλειας στοιχειοσειρών. Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 37

38 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Συναρμολόγηση βυσμάτων σύνδεσης DC Για τη σύνδεση στο μετατροπέα, όλοι οι αγωγοί σύνδεσης των Φ/Β μονάδων πρέπει να είναι εξοπλισμένοι με τα συνοδευτικά βύσματα σύνδεσης DC. Συναρμολογήστε τα βύσματα σύνδεσης DC όπως περιγράφεται στη συνέχεια. Μεριμνήστε για τη σωστή σύνδεση των πόλων. Τα βύσματα σύνδεσης DC επισημαίνονται με τα σύμβολα «+» και. Προϋποθέσεις για τα καλώδια Χρησιμοποιήστε ένα καλώδιο PV1-F. Διαδικασία 1. Εισαγάγετε το απογυμνωμένο καλώδιο στο βύσμα μέχρι να τερματίσει. 2. Πιέστε προς τα κάτω το σφιγκτήρα. Ο σφιγκτήρας ασφαλίζει με χαρακτηριστικό ήχο. 38 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης

39 SMA Solar Technology AG 6 Ηλεκτρική σύνδεση 3. Ελέγξτε τη σωστή τοποθέτηση του καλωδίου: Αποτέλεσμα Το καλώδιο εφαρμόζει σωστά, εάν η συρμάτωση είναι ορατή στο θάλαμο του σφιγκτήρα. Ενέργεια Συνεχίστε με το βήμα 4. Εάν η συρμάτωση δεν είναι ορατή στο θάλαμο του σφιγκτήρα, το καλώδιο δεν εφαρμόζει σωστά. Ανοίξτε το σφιγκτήρα. Για τον σκοπό αυτό εισάγετε ένα κατσαβίδι στον σφιγκτήρα και ανοίξτε τον σφιγκτήρα (πλάτος λάμας: 3,5 mm). Αφαιρέστε το καλώδιο και αρχίστε πάλι με το σημείο Σπρώξτε το παξιμάδι ρακόρ προς το σπείρωμα και βιδώστε καλά (ροπή σύσφιξης: 2,0 Nm). Τα βύσματα σύνδεσης DC είναι προσυναρμολογημένα και μπορούν να συνδεθούν στο μετατροπέα, όπως περιγράφεται στο κεφάλαιο (βλ. κεφάλαιο «Σύνδεση Φ/Β γεννήτριας (DC)», σελίδα 41). Οδηγίες εγκατάστασης STP10-17TL-IA-el-32 39

40 6 Ηλεκτρική σύνδεση SMA Solar Technology AG Άνοιγμα βυσμάτων σύνδεσης DC 1. Ξεβιδώστε το παξιμάδι ρακόρ. 2. Απασφαλίστε το βύσμα σύνδεσης DC: εισάγετε ένα κατσαβίδι στην πλευρική ασφάλεια και ανασηκώστε (πλάτος μύτης: 3,5 mm). 3. Αποσυνδέστε προσεκτικά τα τμήματα του βύσματος σύνδεσης DC. 4. Ανοίξτε το σφιγκτήρα. Προς το σκοπό αυτό χρησιμοποιήστε κατσαβίδι με πλάτος μύτης 3,5 mm. 5. Αφαιρέστε το καλώδιο. Το καλώδιο έχει αφαιρεθεί από το βύσμα σύνδεσης DC. 40 STP10-17TL-IA-el-32 Οδηγίες εγκατάστασης
