1 Θερμοδυναμική - Εργαστήριο Ενότητα 9: Αριθμητική ολοκλήρωση και διαφορισμός Κυρατζής Νικόλαος Τμήμα Μηχανικών Περιβάλλοντος και Μηχανικών Αντιρρύπανσης ΤΕ

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο TEI Δυτικής Μακεδονίας και στην Ανώτατη Εκκλησιαστική Ακαδημία Θεσσαλονίκης» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί ενότητας Να κατανοήσει ο φοιτητής την αριθμητική ολοκλήρωση και το διαφορισμό. 4

5 Περιεχόμενα ενότητας Αριθμητική ολοκλήρωση. Διαφορισμός. Ολοκλήρωση κατά Newton-Cotes. Τραπέζιο. Υπολογισμός θερμότητας. Ειδικές θερμότητες ιδανικού αερίου. 5

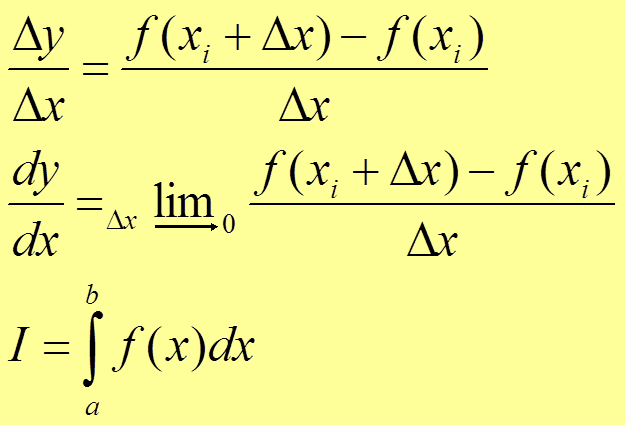

6 Αριθμητική ολοκλήρωση και διαφορισμός Συστήματα και διεργασίες μεταβάλλονται με τον χρόνο Μαθηματική ανάλυση της αλλαγής. Διαφορισμός και ολοκλήρωση:. 6

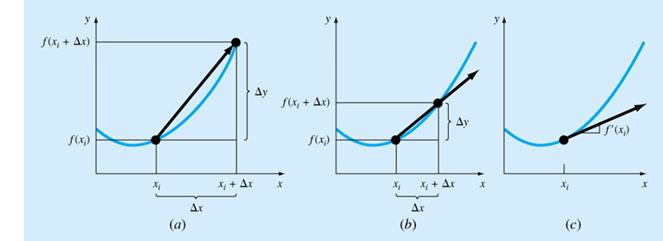

7 Παράγωγος συνάρτησης Σχήμα 1: Παράγωγος συνάρτησης, πηγή: Chapra & Canale,

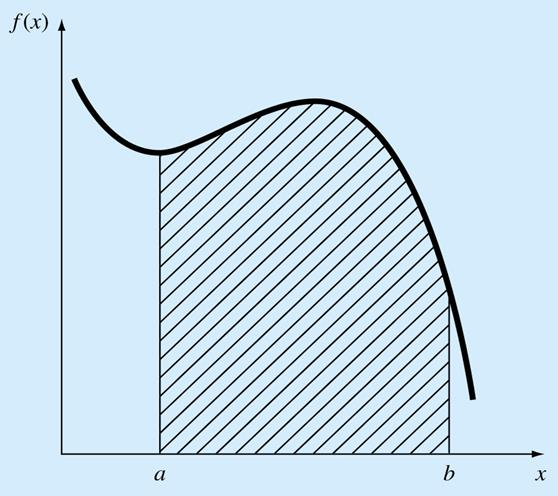

8 Ολοκλήρωμα Σχήμα 2: Ολοκλήρωμα, πηγή: Chapra & Canale,

9 Ολοκλήρωση - διαφορισμός χωρίς υπολογιστή Η συνάρτησή μας είναι συνήθως ανήκει σε μια από τις επόμενες μορφές:. Απλή και συνεχής π.χ. πολυώνυμο, εκθετική ή τριγωνομετρική. Πολύπλοκη και συνεχής που είναι πολύ δύσκολο ή αδύνατο να ολοκληρώσουμε ή διαφορίσουμε απ ευθείας. Συνάρτηση με διακεκριμένα σημεία τιμών x και f(x), π.χ. πειραματικά δεδομένα. 9

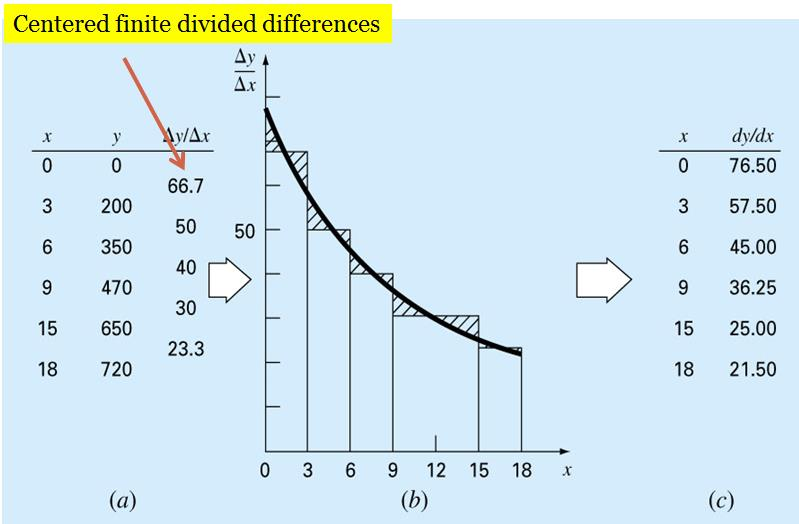

10 Διαφόριση ίσων εμβαδών Σχήμα 3: Διαφόριση ίσων εμβαδών, πηγή: Chapra & Canale,

11 Γραφικός υπολογισμός ολοκληρώματος Σχήμα 4: Γραφικός υπολογισμός ολοκληρώματος, πηγή: Chapra & Canale,

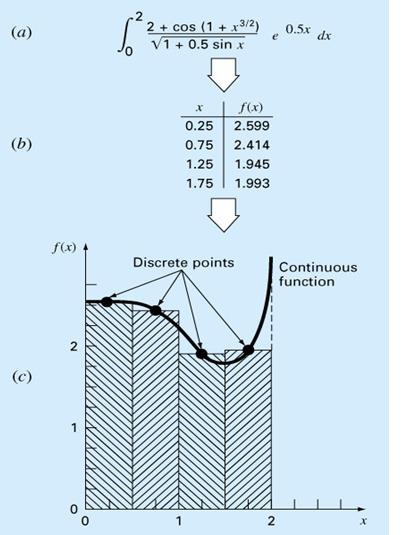

12 Αριθμητική Ολοκλήρωση Σχήμα 5: Αριθμητική ολοκλήρωση, πηγή: Chapra & Canale,

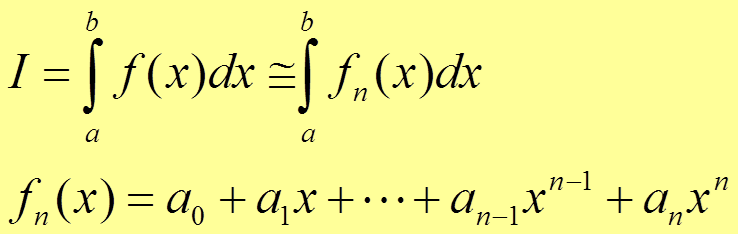

13 Ολοκλήρωση κατά Newton-Cotes (1) Οι τύποι Newton-Cotes εφαρμόζονται πολύ συχνά. Αντικατάσταση μιας πολύπλοκης συνάρτησης ή πίνακα δεδομένων με μια προσεγγιστική συνάρτηση που είναι εύκολη στην ολοκλήρωση. 13

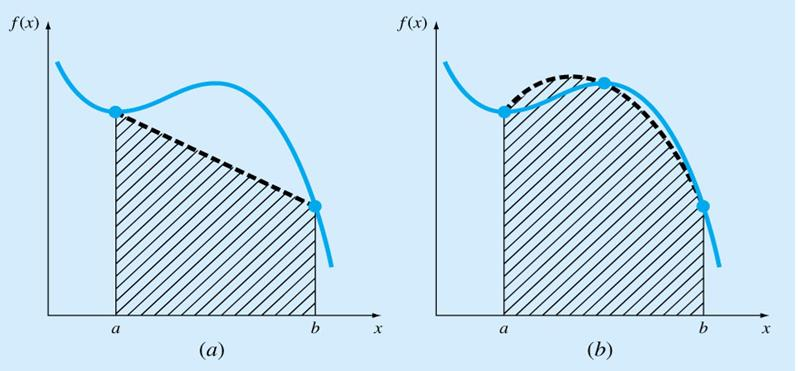

14 Ολοκλήρωση κατά Newton-Cotes (2) Σχήμα 6: Ολοκλήρωση κατά Newton Cotes (1), πηγή: Chapra & Canale,

15 Ολοκλήρωση κατά Newton-Cotes (3) Σχήμα 7: Ολοκλήρωση κατά Newton Cotes (2), πηγή: Chapra & Canale,

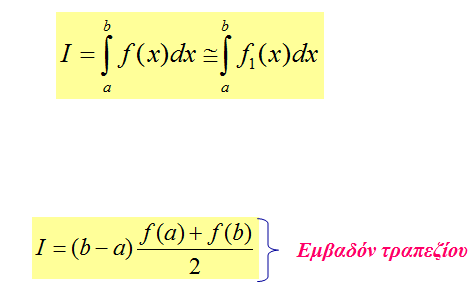

16 Ο τύπος του τραπεζίου (1) Κλειστής μορφής, με πολυώνυμα 1 ου βαθμού:. Το εμβαδόν της επιφάνειας μεταξύ του πολυωνύμου και του άξονα x μεταξύ των ορίων α και b είναι μια προσέγγιση του ολοκληρώματος:. 16

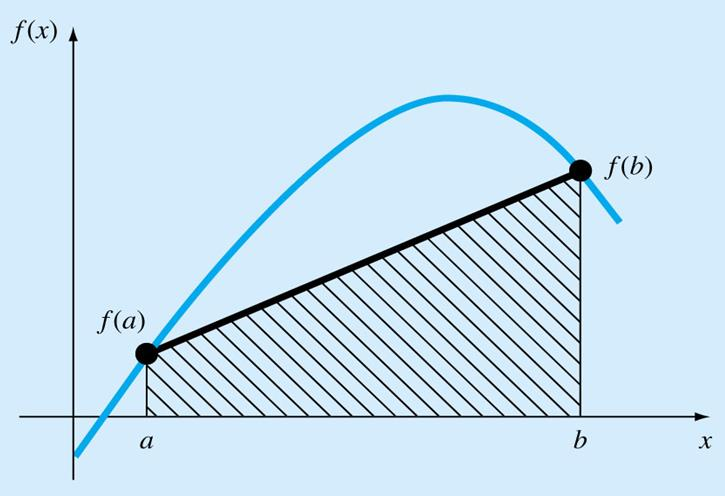

17 Ο τύπος του τραπεζίου (2) Σχήμα 8: Ο τύπος του τραπεζίου, πηγή: Chapra & Canale,

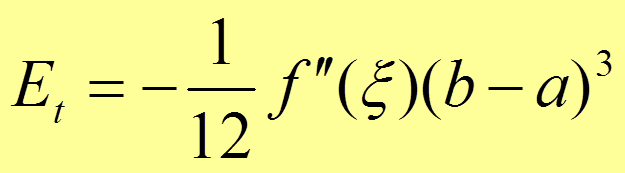

18 Σφάλμα υπολογισμού με τον τύπο του τραπεζίου (1) Το σφάλμα μπορεί να είναι σημαντικό:. όπου α<x< b. 18

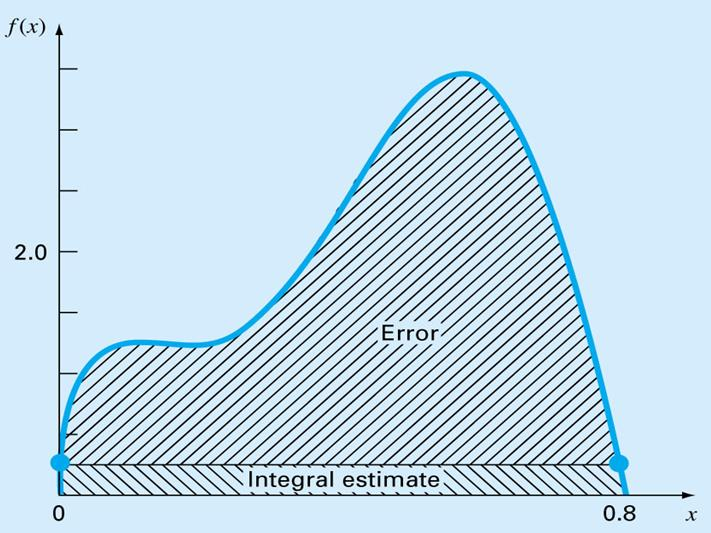

19 Σφάλμα υπολογισμού με τον τύπο του τραπεζίου (2) Σχήμα 9: Σφάλμα υπολογισμού με τον τύπο του τραπεζίου, πηγή: Chapra & Canale,

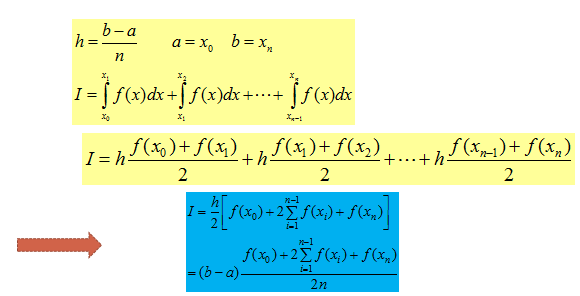

20 Πολλαπλή εφαρμογή του τύπου τραπεζίου (1) Χωρίζουμε το διάστημα [a,b] σε μικρότερα τμήματα και εφαρμόζουμε τον κανόνα τραπεζίου για κάθε τμήμα. Προσθέτουμε μετά τα εμβαδά όλων των μικρών τραπεζίων για την τελική (προσεγγιστική) τιμή του ολοκληρώματος. 20

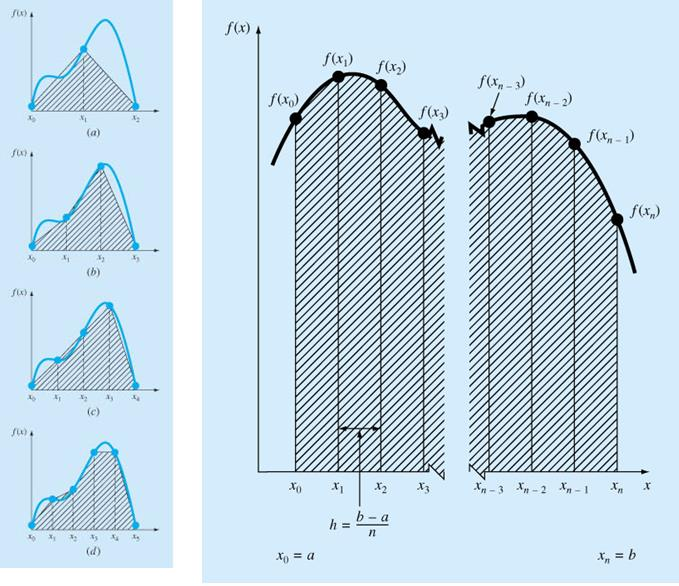

21 Πολλαπλή εφαρμογή του τύπου τραπεζίου (2) Σχήμα 10: Πολλαπλή εφαρμογή του τύπο του τραπεζίου, πηγή: Chapra & Canale,

22 Κώδικες συναρτήσεων με διακριτά σημεία (πίνακες δεδομένων) Εικόνα 1: Κώδικες για συναρτήσεις με διακριτά σημεία (πίνακες δεδομένων), πηγή: Chapra & Canale,

23 Κώδικας για αναλυτική συνάρτηση Εικόνα 2: Κώδικας για αναλυτική συνάρτηση, πηγή: Chapra & Canale,

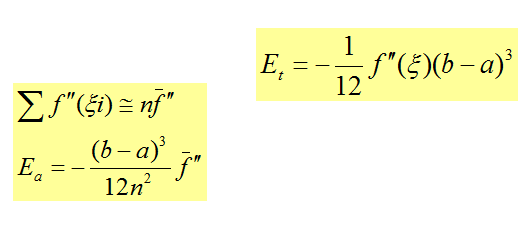

24 Σφάλμα πολλαπλής εφαρμογής τύπου τραπεζίου Το σφάλμα της πολλαπλής εφαρμογής του τύπου του τραπεζίου είναι το άθροισμα των σφαλμάτων όλων των τμηματικών τραπεζίων: Αν διπλασιάσουμε τα τμήματα το σφάλμα υποτετραπλασιάζεται. 24

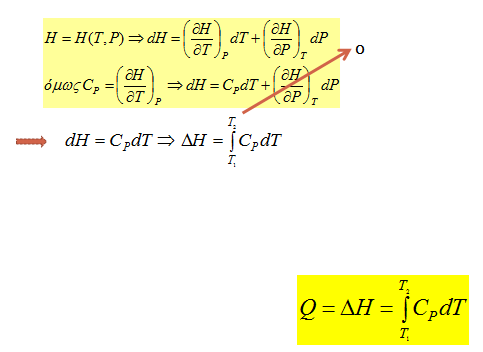

25 Υπολογισμός θερμότητας Για την ειδική ενθαλπία:. Όμως για Ρ=σταθ, αντιστρεπτές διεργασίες και κλειστά συστήματα αλλά και για την μεταφορά θερμότητας σε εναλλάκτες θερμότητας σε σταθερή κατάσταση (ΔΕ Ρ και ΔΕ Κ =0 αλλά και W s =0) ο 1 ος νόμος: 25

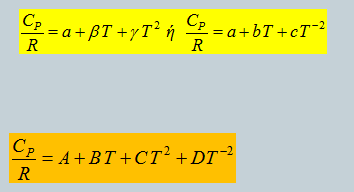

26 Ειδική θερμότητα Εμπειρικές εξισώσεις: (Παράρτημα Γ του βιβλίου), όπου α, β, γ και, b, c σταθερές για κάθε ουσία. Αν τις συνδυάσουμε: όπου ή C ή D=0 ανάλογα με την ουσία. 26

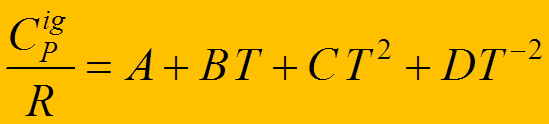

27 Ειδικές θερμότητες ιδανικού αερίου (1) Για αέρια χρησιμοποιούμε τις ιδανικές ειδικές θερμότητες γιατί για τον υπολογισμό θερμοδυναμικών ιδιοτήτων ακολουθούμε 2 βήματα: Υπολογισμός των τιμών για μια υποθετική ιδανική κατάσταση. Μια διόρθωση των ιδανικών τιμών σε πραγματικές τιμές. Ιδανική κατάσταση Ρ 0. Άρα σε μεγαλύτερες τιμές πίεσης βρίσκεται σε μια υποθετική ιδανική κατάσταση είναι συναρτήσεις ΜΟΝΟ της Τ και διαφορετικές για κάθε αέριο. Άρα 27

28 Ειδικές θερμότητες ιδανικού αερίου (2) Σχήμα 3: Ειδικές θερμότητες ιδανικού αερίου, πηγή: J.M.Smith et al.,

29 Υπολογισμοί (1) 29

30 Υπολογισμοί (2) Εικόνα 3: Υπολογισμοί, πηγή: Microsoft Excel

31 Βιβλιογραφία Χρήση του λογισμικού Microsoft Excel Chapra, S. C. & Canale, R. P. (2010). Numerical methods for engineers. 6 th Ed. McGraw-Hill. Finlayson B. A. (2012). Introduction to Chemical Engineering Computing, 2 nd ed., Wiley: New York. J.M. Smith, H.C. Van Ness, M.M. Abbott (2005). Introduction to Chemical Engineering Thermodynamics, 7th edn., McGraw- Hill: New York, International Edition 31
