Κωδ: ΙΑ70 ΕΓΧΕΙΡΙ ΙΟ ΧΡΗΣΗΣ - 0 -

Transcript

1 Κωδ: ΙΑ70 ΕΓΧΕΙΡΙ ΙΟ ΧΡΗΣΗΣ - 0 -

2 ΠΡΟΕΙ ΟΠΟΙΗΣΕΙΣ ιαβάστε όλες τις οδηγίες προσεκτικά πριν χρησιµοποιήσετε αυτό το προϊόν. Φυλάξτε το εγχειρίδιο χρήσης για µελλοντική αναφορά: - Όταν χρησιµοποιείτε αυτό το διάδροµο, συνδέετε πάντα το κλειδί επείγουσας διακοπής στα ρούχα σας. - Όταν τρέχετε, κινείτε φυσιολογικά τα χέρια σας και κοιτάτε µπροστά, ποτέ µην κοιτάτε κάτω. - Αυξάνετε την ταχύτητα σταδιακά, καθώς τρέχετε και µόνο όταν συνηθίσετε κάθε επίπεδο ταχύτητας. - Σε περίπτωση ανάγκης, πατήστε αµέσως το πλήκτρο επείγουσας διακοπής. - Κατεβείτε από την συσκευή µόνο όταν έχει σταµατήσει τελείως ο ιµάντας. Προσοχή: ιαβάστε τις οδηγίες συναρµολόγησης και ακολουθήστε τις προσεκτικά. ΠΡΟΣΟΧΗ 1. Πριν ξεκινήσετε οποιοδήποτε πρόγραµµα γυµναστικής, συµβουλευτείτε τον γιατρό σας. 2. Ελέγξτε ότι όλα τα µπουλόνια είναι ασφαλισµένα. 3. Για την αποφυγή κινδύνων, ποτέ µην τοποθετείτε τον ηλεκτρικό διάδροµο σε υγρές επιφάνειες. 4. εν αναλαµβάνουµε ευθύνη για δυσλειτουργίες ή τραυµατισµούς εξαιτίας λανθασµένης χρήσης. 5. Φορέστε κατάλληλα ρούχα και παπούτσια πριν από την άσκηση. 6. Μην γυµνάζεστε πριν περάσουν 40 λεπτά από τα γεύµατα. 7. Κάντε ασκήσεις για ζέσταµα πριν την εκγύµναση, για να αποφύγετε τραυµατισµούς. 8. Αν έχετε υπέρταση, συµβουλευτείτε γιατρό πριν ξεκινήσετε πρόγραµµα γυµναστικής. 9. Ο ηλεκτρικός διάδροµος είναι κατάλληλος µόνο για ενήλικες. 10. Οι ηλικιωµένοι, παιδιά και άτοµα µε ειδικές ανάγκες πρέπει να επιβλέπονται όταν χρησιµοποιούν τη συσκευή. 11. Μην συνδέετε διάφορα εξαρτήµατα στη συσκευή γιατί υπάρχει περίπτωση βλάβης. 12. Μην τοποθετείτε καλώδια επέκτασης και µην τροποποιείτε το καλώδιο ρεύµατος. Μην βάζετε βαριά αντικείµενα πάνω στα καλώδια και µην τα τοποθετείτε κοντά σε πηγές θερµότητας. 13. Όταν δεν χρησιµοποιείτε τη συσκευή, διακόψτε τη λειτουργία της. Μην τραβάτε από το καλώδιο όταν θέλετε να αποσυνδέσετε τη συσκευή από την παροχή ρεύµατος, για να µην φθαρεί. Το καλώδιο πρέπει να τοποθετηθεί αποκλειστικά σε παροχή ρεύµατος χωρίς άλλες συσκευές για να αποφευχθεί ο κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας. ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 1. Τοποθετήστε το καλώδιο ρεύµατος σε γειωµένη παροχή ρεύµατος 10 αµπέρ. Οδηγίες Γείωσης: Η συσκευή πρέπει να γειωθεί σωστά. Σε περίπτωση βραχυκυκλώµατος, η γείωση παρέχει την µικρότερη αντίσταση στο ηλεκτρικό ρεύµα προς αποφυγή ηλεκτροπληξίας. 2. Τοποθετήστε το διάδροµο σε µια καθαρή, επίπεδη επιφάνεια. Μην τον τοποθετείτε σε χοντρή µοκέτα, γιατί δεν γίνεται σωστός εξαερισµός. Μην τοποθετείτε κοντά σε πηγές νερού ή σε εξωτερικούς χώρους. 3. Τοποθετήστε τη συσκευή έτσι ώστε να είναι ορατή και προσβάσιµη η παροχή ρεύµατος. 4. Ποτέ µη θέτετε σε λειτουργία το διάδροµο, ενώ στέκεστε στον ιµάντα. Όταν θέσετε σε λειτουργία και ρυθµίσετε την ταχύτητα υπάρχει µια παύση πριν ξεκινήσει ο ιµάντας, σταθείτε µε τα πόδια σας στα πλαίσια µέχρι να ξεκινήσει ο ιµάντας. 5. Πάντα να φοράτε κατάλληλο ρουχισµό όταν χρησιµοποιείτε τη συσκευή. Μην φοράτε µακριά και χαλαρά ρούχα που µπορούν να πιαστούν στην συσκευή. Πάντα να φοράτε αθλητικά παπούτσια µε λαστιχένιες σόλες. 6. Πάντα να αποσυνδέετε από την παροχή ρεύµατος πριν αφαιρέσετε το κάλυµµα του µοτέρ. 7. Κρατήστε τα παιδιά µακριά από τη συσκευή την ώρα που λειτουργεί. 8. Πάντα να κρατιέστε από τις χειρολαβές όταν περπατάτε ή τρέχετε πάνω στο διάδροµο, µέχρι να νιώσετε άνεση µε την χρήση του

3 9. Πάντα να συνδέετε το κλειδί επείγουσας διακοπής πάνω στα ρούχα σας. Σε περίπτωση που ο διάδροµος αυξήσει απότοµα ταχύτητα λόγω δυσλειτουργίας ή λανθασµένης ρύθµισης, θα διακοπεί η λειτουργία αµέσως όταν το κλειδί αποσυνδεθεί από την κονσόλα. 10. Όταν δεν χρησιµοποιείτε το διάδροµο, αποσυνδέστε από την παροχή ρεύµατος και αφαιρέστε το κλειδί επείγουσας διακοπής. 11. Πριν ξεκινήσετε οποιοδήποτε πρόγραµµα εκγύµνασης, συµβουλευτείτε το γιατρό σας. Μπορεί να σας καθοδηγήσει για τη συχνότητα της εκγύµνασης, την ένταση και τη διάρκεια που είναι κατάλληλη για την ηλικία και τη φυσική κατάστασή σας. Εάν νιώσετε πόνο ή σφίξιµο στο στήθος σας, αρρυθµία, δύσπνοια ή κάποιο άλλο ανώµαλο σύµπτωµα κατά τη διάρκεια της εκγύµνασης, ΣΤΑΜΑΤΗΣΤΕ ΑΜΕΣΑ και συµβουλευτείτε το γιατρό σας πριν συνεχίσετε να γυµνάζεστε. 12. Το µέγιστο επιτρεπόµενο όριο σωµατικού βάρους του χρήστη είναι 150 κιλά. 13. Αφήστε ελεύθερο χώρο ασφαλείας 2 Χ 1 µέτρα γύρω από τη συσκευή. 14. Σε περίπτωση που το καλώδιο ρεύµατος φθαρεί, µην επιχειρήσετε να το διορθώσετε µόνοι σας, αλλά ειδοποιήστε τον προµηθευτή σας το συντοµότερο. 15. Όταν δεν χρησιµοποιείτε τη συσκευή, αφαιρέστε το κλειδί επείγουσας διακοπής και φυλάξτε το σε ασφαλές σηµείο για να αποφύγετε την περίπτωση αναρµόδιας χρήσης από άλλους, ειδικά από παιδιά. Σηµειώστε τις ακόλουθες ηλεκτρικές προδιαγραφές του ηλεκτρικού διαδρόµου: Α. Τάση ρεύµατος: V ~ Β. Ισχύς: 1119 W Γ. Συχνότητα: 50-60Hz Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Όταν ανοίξετε τη συσκευασία, θα βρείτε τα ακόλουθα εξαρτήµατα: - 2 -

4 ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ: Αρ. Περιγραφή Τεµάχια ΝΟ Περιγραφή Χαρακτ/κά Προδιαγραφές Τεµάχια 1 Κεντρικό Πλαίσιο 1 47 Κάλυµµα Πεντάλ Αριστερός ορθοστάτης 1 57 Ροδέλα εξιός ορθοστάτης 1 63 Μπουλόνι M10* Κονσόλα 1 91 Μπουλόνι M5* Αριστερή Χειρολαβή Βίδα ST4.2* Κάτω κάλυµµα 14 εξιά χειρολαβή 1 6#Κλειδί ALLEN 6MM 2 14 Κάτω κάλυµµα 38 Αριστερό πλαστικό κάτω 1 Κλειδί/κατσαβίδι 1 38 κάλυµµα 39 εξί πλαστικό κάτω κάλυµµα ΕΡΓΑΛΕΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ: 6# Κλειδί ALLEN (6mm): 2 τεµ. Κλειδί µε κατσαβίδι: 1 τεµ. ΒΗΜΑ 1 ΒΗΜΑ 2 Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ 1. Ανοίξτε την συσκευασία και βγάλτε τα εξαρτήµατα. Τοποθετήστε το κεντρικό πλαίσιο (1) στο πάτωµα. 2. Βάλτε µαζί το εξάγωνο µπουλόνι (63) µε την ροδέλα (57) και ενώστε µε αυτά το πάνω αριστερό ορθοστάτη (3) µε το κεντρικό πλαίσιο χρησιµοποιώντας το κλειδί Άλεν. Σηµείωση: Μην σφίξετε τα µπουλόνια µέχρι να ολοκληρωθούν όλα τα βήµατα της συναρµολόγησης. ΒΗΜΑ 3 3. Συνδέστε τα καλώδια (111, 114) στην άκρη του αριστερού ορθοστάτη (4) και τα καλώδια (112, 115) στο κάτω µέρος του κεντρικού πλαισίου (1) και µετά εισάγετε το δεξιό ορθοστάτη (4) µέσα στη συσκευή. Σηµείωση: Μην συναρµολογήσετε ασκώντας µεγάλη πίεση γιατί µπορεί να σπάσει το εσωτερικό τµήµα. 4. Βάλτε µαζί το εξάγωνο µπουλόνι (63) και την ροδέλα (57) και ασφαλίστε τον δεξί ορθοστάτη (4) µε το κεντρικό πλαίσιο (1) µε το κλειδί. Σηµείωση: Μην σφίξετε τα µπουλόνια µέχρι να ολοκληρωθεί η συναρµολόγηση. ΒΗΜΑ 4 5. Εισάγετε τα κάτω πλαστικά καλύµµατα (38, 39) κάθετα στις σωλήνες (3, 4). Σηµείωση: Μην σφίξετε τα µπουλόνια µέχρι να ολοκληρωθεί η συναρµολόγηση

5 ΒΗΜΑ 5 6. Εισάγετε τα κάτω καλύµµατα των χειρολαβών (13, 14) στους ορθοστάτες (3,4) ξεχωριστά. 7. Ενώστε τα καλώδια (110, 113) στην πλαϊνή υποδοχή της κονσόλας (5) και τα καλώδια (114 α, 114 α ) στους ορθοστάτες (3, 4) και τοποθετήστε την κονσόλα (5) µέσα στον αριστερό και δεξί σωλήνα. 8. Βάλτε µαζί το εξάγωνο µπουλόνι (63) και την ροδέλα (57) και ασφαλίστε το κεντρικό πλαίσιο (5) πάνω στις σωλήνες (3,4) µε το κλειδί Άλεν. Σηµείωση: Μην σφίγγετε τα µπουλόνια µέχρι να ολοκληρωθεί η συναρµολόγηση. ΒΗΜΑ 6: 9. Με το κλειδί/κατσαβίδι ασφαλίστε τα κάτω καλύµµατα των χειρολαβών πάνω στην κονσόλα (5) µε την βίδα (102). 10. Ασφαλίστε τα κάτω καλύµµατα (38, 39) πάνω στο κεντρικό πλαίσιο (1) µε την βίδα (102). Σηµείωση: Μην σφίγγετε τα µπουλόνια µέχρι να ολοκληρωθεί η συναρµολόγηση. ΒΗΜΑ 7: 11. Μετά από την ολοκλήρωση της παραπάνω συναρµολόγησης σηκώστε το διάδροµο (όπως φαίνεται στην αριστερή εικόνα) και περάστε τον πλαστικό τριβέα (51) στην υποδοχή (49) του πεντάλ. ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ 12. Βάλτε τον συνδετήρα (99) του πεντάλ(47) στο πίσω µέρος της υποδοχής (49) και ασφαλίστε το µπουλόνι (91) µε το κλειδί/κατσαβίδι µε τον συνδετήρα του πεντάλ (99). Σηµείωση: Το πεντάλ πρέπει να εφαρµόσει καλά. ΣΥΝΑΡΜΟΛΟΓΗΜΕΝΟ (mm) 1820 X 1500 X 850 ΕΜΒΕΛΕΙΑ ΤΑΧΥΤΗΤΑΣ km/h mph ΙΠΛΩΜΕΝΟ (mm) 980 X 1600 X 850 ΚΑΘΑΡΟ ΒΑΡΟΣ 115 kg ΙΑΣΤΑΣΕΙΣ ΙΜΑΝΤΑ (mm) 490 X 1300 ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΟΜΕΝΟ ΒΑΡΟΣ 150 Kg ΚΛΙΣΗ 0-12% ΟΘΟΝΗ 5 LED ΤΑΧΥΤΗΤΑ, ΧΡΟΝΟΣ, ΑΠΟΣΤΑΣΗ, ΘΕΡΜΙ ΕΣ, ΠΑΛΜΟΙ, ΚΛΙΣΗ

6 Ο ΗΓΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 1. Πλήκτρα 1-1. Αύξηση ταχύτητας: έλεγχος ταχύτητας και εισαγωγή στοιχείων Μείωση ταχύτητας: έλεγχος ταχύτητας και εισαγωγή στοιχείων Αύξηση κλίσης: έλεγχος ανάβασης της κλίσης διαδρόµου και εισαγωγή στοιχείων Μείωση κλίσης: έλεγχος µείωσης της κλίσης και εισαγωγή στοιχείων Λειτουργία/διαγραφή/πρόγραµµα Εκκίνηση: Ξεκινά το µοτέρ και το σύστηµα λειτουργίας ιακοπή: ιακοπή µοτέρ/διαγραφή Συντοµεύσεις ταχύτητας: 10/12 προγραµµατιζόµενα πλήκτρα Συντοµεύσεις κλίσης : 7 προγραµµατιζόµενα πλήκτρα Πλήκτρο ανεµιστήρα: Λειτουργία/ ιακοπή ανεµιστήρα ΚΜ/Μ: Πλήκτρο καταµέτρησης χιλιοµέτρων και µιλίων. 2. Σύστηµα µνήµης και λειτουργία ρύθµισης επιλογών: 2-1. Επιλογές: Μετά από 1 δευτερόλεπτο γίνεται αυτόµατη εισαγωγή στη χειροκίνητη επιλογή προγραµµάτων: Η κύρια ένδειξη χειροκίνητης εφαρµογής Ένδειξη ταχύτητας: ελάχιστη ταχύτητα, π.χ 1.0 χιλιόµετρα ή 0.8 µίλια Ένδειξη κλίσης: ελάχιστη κλίση, π.χ. «0» Ένδειξη απόστασης: ελάχιστη απόσταση, π.χ. «0.00» Η απόσταση κάθε κύκλου: 400 µέτρα, 1 κουκίδα 20 µέτρα

7 3. Προφίλ προγράµµατος και ρύθµιση Χειροκίνητη εφαρµογή: Ταχύτητα/κλίση. Προρυθµισµένη η ελάχιστη Προφίλ Χρήστη/Προρυθµισµένο/ελάχιστο: Όταν γίνει η ρύθµιση θα αποθηκευτεί. Όταν ρυθµιστεί η κλίση, θα επιστρέψει στην προρυθµισµένη ελάχιστη ρύθµιση Στην οθόνη προφίλ, η ταχύτητα και η κλίση κάθε προγράµµατος θα εµφανιστούν αυτόµατα µε διαστήµατα 5 δευτερολέπτων. Η οθόνη προφίλ είναι διαστάσεων 8*8 dot matrix. Μπορεί να δείξει µόνο 8 προφίλ όσο διαρκεί η διαδικασία. Γι αυτό, όταν τα προφίλ είναι περισσότερα από 8, θα υιοθετήσει την προοδευτική ένδειξη, δηλαδή η πρώτη σειρά του προφίλ θα αναβοσβήνει, µετά η δεύτερη. Η πρώτη σειρά θα µετακινηθεί αυτόµατα και η δεύτερη σειρά θα γίνει πρώτη... η ένατη σειρά θα γίνει όγδοη. Η οθόνη θα γεµίσει σειρές µέχρι η τελική σειρά να γίνει η όγδοη. Το προφίλ θα επιστρέψει στην αρχική του κατάσταση αφού τελειώσει η διαδικασία του προφίλ Το παράθυρο θα αναβοσβήνει από την πρώτη σειρά. Η περιστρεφόµενη λάµπα θα ανάψει και το παράθυρο θα δείξει το προφίλ ταχύτητας Κάθε κλίση/προφίλ ταχύτητας P1 Προφίλ κλίσης 1 EEPROM Προφίλ ταχύτητας 1 EEPROM P2 Προφίλ κλίσης 2 EEPROM Προφίλ ταχύτητας 2 EEPROM P3 Προφίλ κλίσης 3 EEPROM Προφίλ ταχύτητας 3 EEPROM

8 P4 Προφίλ κλίσης 4 EEPROM Προφίλ ταχύτητας 4 EEPROM P5 Προφίλ κλίσης 5 EEPROM Προφίλ ταχύτητας 5 EEPROM P6 Προφίλ κλίσης 6 EEPROM Προφίλ ταχύτητας 6 EEPROM P7 Προφίλ κλίσης 7 EEPROM Προφίλ ταχύτητας 7 EEPROM ΥΓ: Προσέξτε ότι στα παραπάνω προφίλ υπάρχουν ενδείξεις αντί αριθµοί και η ταχύτητα εµφανίζεται σε µίλια Κλειδί ασφαλείας: κανονικό κλειστό/ενεργό ανοιχτό Ενεργοποιώντας το κλειδί ασφαλείας, διακόπτεται αµέσως η λειτουργία του µοτέρ και του µοτέρ κλίσης Όταν ξεκινά, επιστρέφει στην κλίση και συνεχίζεται το πρόγραµµα Εκκίνηση/ ιακοπή: Πιέζοντας το πλήκτρο εκκίνησης, θα ακουστεί ένας ήχος, όπως όταν επιλέγουµε κάποιο πρόγραµµα Πιέζοντας το πλήκτρο διακοπής, ο διάδροµος θα σταµατήσει αµέσως, το µοτέρ κλίσης θα κατέβει αργά και όλα τα στοιχεία θα καθαριστούν Πλήκτρο Προγράµµατος: Πιέστε το πλήκτρο σε κατάσταση διακοπής, για να επιλέξετε το πρόγραµµα που θέλετε. 2 δευτερόλεπτα µετά, η οθόνη LED θα δείξει το σχετικό γράφηµα. Η διαδικασία λειτουργίας είναι ως εξής: M P1 P2 P3 P4 P5 P6 P7 U1 U2 U3 M Όταν επιλέγουµε P1~P7 ή πρόγραµµα χρήστη, το dot matrix θα δείξει πρώτα τον αριθµό αυτού του προγράµµατος και µετά το προφίλ του. Για παράδειγµα, όταν επιλέξουµε το P7, το dot matrix θα δείξει πρώτα 7 και 2 δευτερόλεπτα µετά θα εµφανιστεί το προφίλ του προγράµµατος. Αν πιέζουµε συνεχόµενα το πλήκτρο του προγράµµατος για να κάνει κύκλο το πρόγραµµα, το dot matrix θα δείξει µόνο τον αριθµό του προγράµµατος. Το προφίλ δεν θα εµφανιστεί εκτός αν σταµατήσουµε να πιέζουµε µέσα σε 2 δευτερόλεπτα Πλήκτρο διαγραφής: Όλες οι παράµετροι θα διαγραφούν όταν πατήσουµε αυτό το πλήκτρο, όταν βρίσκεται σε κατάσταση - 7 -

9 αναµονής, σε διαδικασία ρύθµισης ή όταν πιέσουµε το πλήκτρο διακοπής. Η κλίση θα επανέλθει στην αρχική της κατάσταση και το σύστηµα θα επιστρέψει σε κατάσταση αναµονής. Παρόλα αυτά, η διαγραφή δεν είναι δυνατή όταν βρίσκεται σε κατάσταση λειτουργίας Πλήκτρο MODE: Όταν είναι σε κατάσταση χειροκίνητης αναµονής, πιέστε το πλήκτρο mode, επιλέγοντας το στοιχείο που θέλετε, η συνέχεια των οποίων θα είναι ως ακολούθως: Χρόνος Θερµίδες Απόσταση Όταν επιλέγουµε τα άλλα προγράµµατα εκτός του χειροκίνητου, πιέστε το πλήκτρο MODE ενώ βρίσκεται σε κατάσταση αναµονής, µπορούµε να ρυθµίσουµε µόνο τον χρόνο, αλλά οι θερµίδες και η απόσταση δεν είναι διαθέσιµα Πιέστε τα πλήκτρα πάνω και κάτω της ταχύτητας/κλίσης για να αλλάξετε τα στοιχεία Όταν ρυθµίζουµε την απόσταση, ανάβει το λαµπάκι ένδειξης, τα στοιχεία αναβοσβήνουν, οι προρυθµισµένες αξίες είναι 0.0, βήµα 1. Η εµβέλεια της ρύθµισης είναι ως ακολούθως: Όταν ρυθµίζουµε τις θερµίδες, ανάβει το ενδεικτικό λαµπάκι, τα στοιχεία αναβοσβήνουν, η προρυθµισµένη αξία είναι 0, βήµα 5. Η εµβέλεια της ρύθµισης είναι ως ακολούθως: Αν δεν επιβεβαιώσετε τις αλλαγές µέσα σε 20 δευτερόλεπτα, το πρόγραµµα θα µείνει στην τελευταία ρύθµιση Πλήκτρο αύξησης ταχύτητας: Οι παράµετροι του χρόνου, της απόστασης ή των θερµίδων µπορούν να ρυθµιστούν στην κατάσταση ρύθµισης Η ταχύτητα αυξάνεται Μείωση ταχύτητας: Οι παράµετροι του χρόνου, της απόστασης ή των θερµίδων µπορούν να ρυθµιστούν στην κατάσταση ρύθµισης Η ταχύτητα µειώνεται Πλήκτρο αύξησης κλίσης: Η λειτουργία είναι ίδια όπως µε το πλήκτρο αύξησης ταχύτητας Η κλίση αυξάνεται Πλήκτρο µείωσης κλίσης Η λειτουργία είναι ίδια όπως µε το πλήκτρο µείωσης ταχύτητας Η κλίση µειώνεται Πλήκτρα γρήγορης πρόσβασης: Η ρύθµιση του πλήκτρου κλίσης από ελάχιστη σε µέγιστη είναι ως εξής: Προρυθµισµένο Πλήκτρο K 1 K 2 K 3 K 4 K 5 K 6 K 7 Η ρύθµιση του πλήκτρου ταχύτητας από ελάχιστη σε µέγιστη είναι ως εξής: Προρυθµισµένα µίλια Πλήκτρο K 1 K 2 K 3 K 4 K 5 K 6 K 7 K 8 K 9 K

10 4-11. Πλήκτρο Ανεµιστήρα: Ενεργοποιεί ή απενεργοποιεί τον ανεµιστήρα Πλήκτρο ΚΜ/Μ: Πιέστε το πλήκτρο για µετατροπή από χιλιόµετρα σε µίλια όταν βρίσκεται σε κατάσταση αναµονής, η ένδειξη LED θα αλλάξει την ίδια στιγµή Πλήκτρο ΚΜ/Μ: Πιέστε το πλήκτρο για µετατροπή από χιλιόµετρα σε µίλια όταν βρίσκεται σε κατάσταση αναµονής, η ένδειξη LED θα αλλάξει την ίδια στιγµή. Θα εµφανιστούν ταυτόχρονα τα γράµµατα K ή M στο dot matrix. 5. Σύντοµη περιγραφή λειτουργίας Ενεργοποιήστε το διάδροµο µε το κλειδί ασφαλείας πάνω. Μετά από 1 δευτερόλεπτο η οθόνη θα µπει αυτόµατα στη χειροκίνητη λειτουργία και η κλίση θα επιστρέψει στην αρχική της ρύθµιση Όλες οι λειτουργίες είναι σε κατάσταση αναµονής. Όταν πιεστεί το πλήκτρο εκκίνησης, θα ξεκινήσει αντίστροφη µέτρηση 3 δευτερολέπτων µε ηχητικό σήµα και θα εµφανιστεί η ένδειξη GO. Η κονσόλα θα ενεργοποιηθεί επίσης, οι λεπτοµέρειες είναι: 3 µπιπ-2 µπιπ-go-εκκίνηση Λειτουργία σάρωσης: Στην εφαρµογή της εκκίνησης, εµφανίζονται κυκλικά κάθε 5 δευτερόλεπτα τα εξής στοιχεία: προφίλ κλίσης/ταχύτητας, διάφορα στοιχεία (κλίση/παλµοί, θερµίδες/απόσταση). Η σχετική φωτεινή ένδειξη ανάβει όταν επιλέγεται η συγκεκριµένη λειτουργία. Πατώντας το πλήκτρο της κλίσης η λυχνία της λειτουργίας εµφανίζει την ανάλογη λειτουργία Λειτουργία προγράµµατος: Στη χειροκίνητη λειτουργία θα εµφανιστεί µια οθόνη µε κύκλους Θα εµφανιστούν τα προφίλ στο dot matrix. --- Πρόγραµµα, Προφίλ Κλίσης/Ταχύτητας. Τα Προφίλ Κλίσης/Ταχύτητας µοιράζονται την ίδια οθόνη. --- Ο χρήστης χρησιµοποιεί το πάνω πλήκτρο για να αυξήσει την κλίση/ταχύτητα και το κάτω για να τις µειώσει. --- Ο προρυθµισµένος χρόνος άσκησης είναι 20 λεπτά. Αν δεν ρυθµιστεί ο χρόνος λειτουργίας,τότε κάθε τµήµα διαρκεί 1 λεπτό Ταχύτητα: Ένδειξη µέγιστης εµβέλειας: ως επιλογές ελάχιστης/µέγιστης ταχύτητας Αύξηση/µείωση ταχύτητας +/- 0.2 Km, +/- 0.1 µίλια ΧΡΟΝΟΣ Η καταµέτρηση του χρόνου υπολογίζεται µε αντίστροφη µέτρηση ή καταµέτρηση, ανάλογα µε τη ρύθµιση Όταν γίνεται καταµέτρηση του χρόνου στην χειροκίνητη εφαρµογή είναι από 0:00 και σταµατάει σε 99:59. Η ένδειξη γράφει End (τέλος), αναβοσβήνει 40 φορές και ακούγονται 2 χαρακτηριστικοί ήχοι. Μετά από 50 δευτερόλεπτα δεν υπάρχει ένδειξη και µπαίνει σε κατάσταση αναµονής. Κατά τη διάρκεια των 50 δευτερολέπτων, αν πατηθεί οποιοδήποτε πλήκτρο, θα επιστρέψει στην κατάσταση αναµονής Όταν ο χρόνος καταµετράται µε αντίστροφη µέτρηση, η εµβέλεια ρύθµισης είναι 05:00~99:00. Όταν η αντίστροφη µέτρηση φτάσει στο µηδέν, ηχεί συναγερµός δώδεκα φορές, τα στοιχεία της οθόνης αναβοσβήνουν, όλα σταµατούν, όπως και το µοτέρ Απόσταση Η απόσταση υπολογίζεται µε αντίστροφη µέτρηση ή καταµέτρηση, ανάλογα µε τη ρύθµιση Όταν η απόσταση υπολογίζεται µε καταµέτρηση, η εµβέλεια καταµέτρησης είναι 0.00 ~ Θα αρχίσει να καταµετρά από την αρχή, αν ξεπεραστεί αυτή η εµβέλεια Όταν η απόσταση υπολογίζεται µε αντίστροφη µέτρηση, η εµβέλεια καταµέτρησης είναι 1.00 ~ Όταν η αντίστροφη µέτρηση φτάσει στο µηδέν, ηχεί συναγερµός δώδεκα φορές, τα στοιχεία της οθόνης αναβοσβήνουν, όλα σταµατούν, όπως και το µοτέρ

11 Ρύθµιση απόστασης: πιέστε το πλήκτρο mode, τα δεδοµένα αναβοσβήνουν Θερµίδες Οι θερµίδες υπολογίζονται µε αντίστροφη µέτρηση ή καταµέτρηση, ανάλογα µε τη ρύθµιση Όταν οι θερµίδες υπολογίζονται µε κατάµετρηση, η εµβέλεια καταµέτρησης είναι 0 ~ 999. Θα αρχίσει να καταµετρά από την αρχή, αν ξεπεραστεί αυτή η εµβέλεια. Όταν οι θερµίδες υπολογίζονται µε αντίστροφη µέτρηση, η εµβέλεια ρύθµισης είναι 5.0 ~ 995, βήµα ±5. Όταν φτάσει η αντίστροφη µέτρηση στο µηδέν, ηχεί συναγερµός δώδεκα φορές, τα στοιχεία της οθόνης αναβοσβήνουν, όλα σταµατούν, όπως και το µοτέρ ΘΕΡΜΙ ΕΣ=0.0049*ταχύτητα*χρόνος* (1+?%) Μονάδα χρόνου: δευτερόλεπτα.?% είναι η κλίση του µοτέρ Κλίση: Θα εµφανιστεί στην οθόνη πολλών στοιχείων (κλίση, παλµοί). Η κλίση του µοτέρ θα αυξηθεί ή θα µειωθεί αν πατήσετε τα αντίστοιχα πλήκτρα Ρύθµιση κλίσης: Πιέστε το ΚΛΙΣΗ ΠΑΝΩ/ΚΑΤΩ + ΙΑΚΟΠΗ για 5 δευτερόλεπτα ταυτόχρονα στην κατάσταση αναµονής. Θα µπει αυτόµατα στη ρύθµιση κλίσης. ιαδικασία ρύθµισης: Ένδειξη Inc (οθόνη ταχύτητας), Hi (οθόνη χρόνου), τα µέγιστα στοιχεία της κλίσης (οθόνη κλίσης/παλµών) και η πραγµατική αξία της κλίσης (οθόνη θερµίδων) στην οθόνη ένδειξης επτά τµηµάτων Ένδειξη Inc (οθόνη ταχύτητας), Lo (οθόνη χρόνου), τα ελάχιστα στοιχεία της κλίσης (οθόνη κλίσης/πλαµών) και η πραγµατική αξία της κλίσης (οθόνη θερµίδων) στην οθόνη ένδειξης επτά τµηµάτων Αν εµφανιστούν οι ενδείξεις e3 ή e4 κατά τη διάρκεια της διαδικασίας ρύθµισης, παρακαλούµε ενεργοποιήστε το κλειδί ασφαλείας ή επανεκκινήστε το διάδροµο για να βγείτε από τη διαδικασία ρύθµισης ΠΑΛΜΟΙ: Η οθόνη θα δείχνει P αν δεν υπάρχουν δεδοµένα για 8 δευτερόλεπτα Αν τα δεδοµένα είναι >240 και <40, η οθόνη θα δείχνει P αν συνεχίσει για 10 δευτερόλεπτα. 6. Ρύθµιση προφίλ και έλεγχος προγράµµατος Μπάρα ρύθµισης + λειτουργία επανάληψης: Όταν αυξάνεται η ταχύτητα µε τα πλήκτρα +/-, στην οθόνη εµφανίζεται η ένδειξη µπάρας, ενώ 5 δευτερόλεπτα µετά, επανέρχεται στην ένδειξη κύκλου Η οθόνη θα εµφανίσει την ένδειξη L όταν ολοκληρωθεί µία επανάληψη. Η εµβέλεια καταµέτρησης είναι L1~L99. Μετά από 3 δευτερόλεπτα, ξεκινά η επανάληψη Περιστρεφόµενες λυχνίες Αριστερόστροφα και κυκλικά. Η λυχνία θα ανάψει από την αρχή, θα κάνει όλο τον κύκλο και µετά θα ξεκινήσει από την αρχή Η απόσταση κάθε κύκλου είναι 400m (1 κουκίδα=20m) Χειροκίνητο: Ο χρήστης µπορεί να κάνει όλες τις ρυθµίσεις. Το πρόγραµµα θα δείξει M, το dot matrix θα δείξει την περιστρεφόµενη λυχνία Ο προρυθµισµένος χρόνος είναι 0:00, αν ο χρήστης δεν πιέσει το πλήκτρο mode ή το πρόγραµµα. Όταν

12 πιεστεί το πλήκτρο εκκίνησης, το πρόγραµµα θα ξεκινήσει τη µέτρηση των στοιχείων Στην οθόνη η ένδειξη του προφίλ εµφανίζεται στο κέντρο των κουκίδων Η κατάσταση λειτουργίας όταν επιλέγουµε ένα πρόγραµµα: δευτερόλεπτα πριν από το νέο προφίλ, τα στοιχεία της κλίσης και ταχύτητας αναβοσβήνουν συνεχώς µέχρι να ξεκινήσει το επόµενο Για να επιλέξετε πρόγραµµα πατήστε το πλήκτρο έναρξης και η ρύθµιση της ταχύτητας και της κλίσης γίνεται αυτόµατα σύµφωνα µε το προφίλ Κάθε πρόγραµµα έχει 20 διαστήµατα, ο χρόνος προπόνησης κάθε διαστήµατος είναι ένα λεπτό όταν γίνεται µε καταµέτρηση. Ένας γύρος ολοκληρώνεται κάθε 20 διαστήµατα. Όλα τα στοιχεία διαγράφονται πατώντας το πλήκτρο διακοπής στο πρόγραµµα προπόνησης Ο χρόνος προπόνησης κάθε διαστήµατος είναι 20 λεπτά εάν έχει ρυθµιστεί να γίνει αντίστροφη µέτρηση Όταν λειτουργεί το πρόγραµµα για κάθε διάστηµα µπορείτε να πατήσετε την ρύθµιση της ταχύτητας. 7. Πρόγραµµα χρήστη: Η ένδειξη εµφανίζει U από 1-5. Στα προγράµµατα U1-U3 το προφίλ της ταχύτητας και κλίσης εµφανίζεται κάθε 5 δευτερόλεπτα Πατήστε το πλήκτρο εφαρµογής για να εισάγετε τα στοιχεία. Χρόνος Προφίλ ταχύτητας 1~20 µπάρες Προφίλ κλίσης 1~20 µπάρες Χρόνος 7-2. Όταν έχετε ρυθµίσει το πρόγραµµα του χρήστη πατήστε ΚΜ/Μ για να σβήσετε όλα τα προγράµµατα προηγούµενων χρηστών. Ο χρήστης πρέπει να ξαναπρογραµµατίσει τις ρυθµίσεις Όταν δεν έχετε πατήσει το πλήκτρο mode, η ένδειξη του χρόνου θα είναι 0:00. Όταν πιέσετε το πλήκτρο εκκίνησης, το πρόγραµµα θα υπολογίζει όλα τα στοιχεία και θα δείξει µήνυµα ανάλογο µε το γράφηµα του προφίλ Όταν πιέσετε το πλήκτρο mode, θα αναβοσβήνει το ανάλογο τµήµα. Πιέστε τα πλήκτρα πάνω/κάτω για να ρυθµίσετε το προφίλ. Το γράφηµα δεν θα σταµατήσει µέχρι να τελειώσει η ρύθµιση όλων των τµηµάτων. Αλλιώς, πιέστε το πλήκτρο εκκίνησης για να φύγετε από τη ρύθµιση Όταν επιλέγετε το πρόγραµµα και πιέζετε το πλήκτρο εκκίνησης, ο έλεγχος κλίσης/ταχύτητας θα συνεχίσει αυτόµατα Ένας κύκλος 20 τµηµάτων θα εµφανιστεί, πατήστε το πλήκτρο διακοπής για να τον σταµατήσετε Μετά από 3 δευτερόλεπτα θα αναβοσβήσει η επόµενη ταχύτητα και κλίση Ο χρόνος προπόνησης κάθε διαστήµατος είναι 20 λεπτά εάν έχει ρυθµιστεί να γίνει αντίστροφη µέτρηση. Ένδειξη χειροκίνητου προφίλ: Περιοχή προφίλ 8*8: Μήνυµα σφάλµατος: εµφάνιση στην οθόνη ταχύτητας E1: Το πρόγραµµα θα σταµατήσει αυτόµατα όταν πατήσετε το πλήκτρο εκκίνησης, αλλά δεν έχετε επιλέξει κάποιο πρόγραµµα ταχύτητας µέσα σε 10 δευτερόλεπτα E2: Είτε το EEPROM είτε ο κωδικός ID είναι λανθασµένα ή δεν µπορούν να αναγνωστούν. Αυτή η ενέργεια δεν θα γίνει αποδεκτή εκτός αν διαρκέσει 5 δευτερόλεπτα

13 8-3. E3: Η αξία της κλίσης δεν αλλάζει E4: Η αντίσταση VR (µία ρυθµιζόµενη αντίσταση µέσα στο µοτέρ κλίσης) έχει πρόβληµα ή ο έλεγχος κλίσης είναι λάθος Πιέστε οποιοδήποτε πλήκτρο για έξοδο όταν εµφανιστεί το Ε Πιέστε το πλήκτρο enter για 2 δευτερόλεπτα για έξοδο όταν εµφανιστούν τα Ε3, E4. Μετά θα επιστρέψει σε κατάσταση αναµονής. Ο ΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΕΛΕΓΧΟΣ ΛΥΣΗ Ο διάδροµος δεν ξεκινά εν λειτουργεί το µοτέρ 1. Η πρίζα και το καλώδιο έχουν βγει από τη θέση τους. 2. εν είναι στην πρίζα. 1. Υπάρχει ανωµαλία στο µοτέρ. 2. εν πατήσατε το πλήκτρο εκκίνησης. 3. εν έχει συνδεθεί το κλειδί επείγουσας διακοπής. 4. Έχουν χαλαρώσει τα καλώδια του µοτέρ ή υπάρχει βλάβη µοτέρ. 5. Υπάρχει λανθασµένη σύνδεση µε την παροχή ρεύµατος. εν κινείται Ο αισθητήρας δεν κάνει καλή ο ιµάντας επαφή. Πίνακας ελέγχου εν λειτουργεί η µέτρηση παλµών E1 εν έχει τοποθετηθεί σωστά στη θέση του. Ο αισθητήρας δεν κάνει καλή επαφή. Ο µετρητής παλµών δεν κάνει καλή επαφή. Μήνυµα βλάβης 1. Ελέγξτε ότι η πρίζα και το καλώδιο είναι καλά συνδεδεµένα. 2. Ελέγξτε ότι ο διακόπτης ρεύµατος είναι ενεργός. 1. Ελέγξτε αν έχει ενεργοποιηθεί ο διακόπτης λειτουργίας. 2. Έλεγχος σωστής τοποθέτησης καλωδίου του µοτέρ. 3. Ελέγξτε και πατήστε το διακόπτη λειτουργίας. 4. Ελέγξτε το µοτέρ για βλάβες. 5. Ελέγξτε την παροχή ρεύµατος. 1. Ελέγξτε την απόσταση µεταξύ του αισθητήρα και του µαγνήτη. 1. Βάλτε καλά την πρίζα. 2. Επανεκκινήστε. 1. Τοποθετήστε το καλώδιο του µοτέρ. 2. Ξαναπατήστε το πλήκτρο εκκίνησης. 3. Εισάγετε το κλειδί επείγουσας διακοπής. 4. Αλλάξτε το µοτέρ. 5. ιορθώστε και ξαναθέστε σε λειτουργία. 1. Ρυθµίστε την απόσταση σε 5 µίλια/λεπτό. 2. Ελέγξτε εάν έχει πέσει η 2. Αλλάξτε το καλώδιο του αισθητήρα. ασφάλεια. 3. Βεβαιωθείτε ότι έχουν 3. Ξαναθέστε σε λειτουργία αφού συνδεθεί σωστά τα τοποθετήσετε καλά τα καλώδια. καλώδια. Αφαιρέστε το κάτω κάλυµµα και πατήστε τον πίνακα για να Τοποθετήστε σωστά τα καλώδια και ελέγξετε αν έχουν χαλαρώσει ασφαλίστε το µπουλόνι. τα καλώδια ή οι ενώσεις. 1. Ελέγξτε αν έχουν χαλαρώσει 1. Αλλάξτε το καλώδιο ή ενώστε εάν τα καλώδια ή αν έχουν έχει χαλαρώσει. βλάβη. 2. Ελέγξτε το καλώδιο και την κονσόλα αν έχουν συνδεθεί σωστά. 3. Τοποθετήστε καλά τα δύο χέρια σας ή καθαρίστε εάν είναι ιδρωµένα. 1. Υπάρχει λανθασµένη καλωδιακή σύνδεση. 2. Βλάβη στην παροχή ρεύµατος. 2. Τοποθετήστε σωστά το καλώδιο και ξαναλειτουργήσετε. 3. Επανεκκινήστε. 1. Χρησιµοποιήστε πολύµετρο για να µετρήσετε την τάση του καλωδίου. 2. ιορθώστε την παροχή ρεύµατος και ότι η τάση εισόδου είναι DC Το SCM έχει βλάβη. E2 Burst clash 1. Βλάβη. 1. Αλλάξτε

14 2. Βλάβη στους οδηγούς. 2. Αλλάξτε τους οδηγούς. E3 Οι αισθητήρες δεν δίνουν σήµα. 3. Βλάβη µοτέρ. 3. Αλλάξτε το µοτέρ. 1. Βλάβη στα καλώδια του αισθητήρα. 1. Αλλάξτε τα καλώδια. 2. Βλάβη στους οδηγούς. 2. Αλλάξτε τους οδηγούς. 1. Ελέγξτε για βλάβες. 1. Επανεκκινήστε. E4 εν λειτουργεί η κλίση. 2. Βλάβη µοτέρ κλίσης. 2. Αλλάξτε το µοτέρ κλίσης. 3. Βλάβη οδηγών. 3. Αλλάξτε 24C02 ή αλλάξτε οδηγούς. 4. εν κάνουν καλή επαφή τα καλώδια του µοτέρ κλίσης. Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΡΥΘΜΙΣΗ ΚΕΝΤΡΑΡΙΣΜΑΤΟΣ ΚΑΙ ΕΝΤΑΣΗΣ ΙΜΑΝΤΑ ΙΑ ΡΟΜΟΥ Ο ιµάντας του διαδρόµου χρειάζεται να κεντράρεται και να τεντώνεται περιστασιακά. ΡΥΘΜΙΣΗ ΕΝΤΑΣΗΣ ΙΜΑΝΤΑ ΙΑ ΡΟΜΟΥ: Θέστε σε λειτουργία τον διάδροµο περίπου 3.5 µίλια την ώρα. Με το κλειδί γυρίστε τα µπουλόνια ρύθµισης µια ολόκληρη στροφή δεξιά. Εάν συνεχίσει να γλιστράει ο ιµάντας επαναλάβετε την ίδια διαδικασία. 4. Τοποθετήστε σωστά τα καλώδια του µοτέρ κλίσης.. Σηµείωση: Συνιστάται να βάλετε το συνδετήρα µε το κλειδί Άλεν κάπου πάνω στην συσκευή σε βολικό σηµείο. ΜΗΝ ΣΦΙΓΓΕΤΕ ΥΠΕΡΒΟΛΙΚΑ ΤΟΝ ΙΜΑΝΤΑ. Αυτό µπορεί να προκαλέσει την φθορά των κυλίνδρων. ΣΗΜΕΙΩΣΗ: Όταν σφιχτεί σωστά, οι άκρες του ιµάντα µπορούν να ανασηκωθούν περίπου 4 εκατοστά από το διάδροµο. ΚΕΝΤΡΑΡΙΣΜΑ ΙΜΑΝΤΑ: Τοποθετήστε τη συσκευή σε επίπεδη επιφάνεια Θέστε σε λειτουργία σε περίπου 3.5 µίλια την ώρα. Εάν ο ιµάντας έχει γλιστρήσει δεξιά, γυρίστε το δεξί µπουλόνι ρύθµισης ½ στροφή δεξιά και το αριστερό µπουλόνι ρύθµισης ½ στροφή αριστερά. Εάν ο ιµάντας έχει γλιστρήσει αριστερά γυρίστε τον αριστερό µπουλόνι ρύθµισης ½ στροφή αριστερά και το δεξί µπουλόνι ρύθµισης ½ στροφή δεξιά. Εικόνα A Αν ο ιµάντας έχει πάει αριστερά Εικόνα B Αν ο ιµάντας έχει πάει δεξιά ΠΡΟΣΟΧΗ: ΠΑΝΤΑ ΝΑ ΑΠΟΣΥΝ ΕΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΑΠΟ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΠΡΙΝ ΑΠΟ ΤΟΝ ΚΑΘΑΡΙΣΜΟ Η ΤΗ ΣΥΝΤΗΡΗΣΗ. ΚΑΘΑΡΙΣΜΟΣ Ο γενικός καθαρισµός της συσκευής θα επεκτείνει την διάρκεια λειτουργίας της. ιατηρήστε καθαρό το διάδροµο ξεσκονίζοντας συχνά. Καθαρίστε τα εξωτερικά τµήµατα στις και πλευρές του ιµάντα και τα πλαϊνά στηρίγµατα. Αυτό θα µειώσει την πιθανότητα να συσσωρευτεί σκόνη κάτω από τον ιµάντα. Ο ιµάντας µπορεί να καθαριστεί µε ένα

15 υγρό πανί και σαπούνι. Προσέξτε να µην εισχωρήσει νερό στο εξωτερικό κάλυµµα του µοτέρ ή κάτω από τον ιµάντα. Προσοχή! Πάντα να αποσυνδέετε την συσκευή από την παροχή ρεύµατος πριν αφαιρέσετε το κάλυµµα του µοτέρ. Ανοίξτε το κάλυµµα του µοτέρ τουλάχιστον µια φορά το χρόνο για να καθαρίστε από µέσα µε ηλεκτρική σκούπα. Ο ηλεκτρικός διάδροµος έχει λιπανθεί από το εργοστάσιο και χρειάζεται ελάχιστη συντήρηση. Παίζει µεγάλο ρόλο η τριβή του ιµάντα και του διαδρόµου για την λειτουργία και διάρκεια ζωής της συσκευής και µπορεί να χρειαστεί περιοδική λίπανση. Συνιστούµε λίπανση του διαδρόµου ως ακολούθως: Μικρή χρήση λιγότερη από 3 ώρες εβδοµαδιαίως ετησίως Μέτρια χρήση 3-5 ώρες εβδοµαδιαίως κάθε 6 µήνες Πολλή χρήση, περισσότερο από 5 ώρες εβδοµαδιαίως- κάθε 3 µήνες

16 ΑΝΑΛΥΤΙΚΟ ΙΑΓΡΑΜΜΑ

17 Λίστα εξαρτηµάτων #. ΠΕΡΙΓΡΑΦΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΣΟΤΗΤΑ # ΠΕΡΙΓΡΑΦΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΣΟΤΗΤΑ 1 ΚΕΝΤΡΙΚΟ ΠΛΑΙΣΙΟ 1 38 ΚΑΤΩ ΠΛΑΣΤΙΚΟ ΚΑΛΥΜΜΑ ΑΡ. 1 2 ΠΛΑΙΣΙΟ ΒΑΣΗΣ 1 39 ΚΑΤΩ ΕΞΙΟ ΚΑΛΥΜΜΑ ΑΡΙΣΤΕΡΟΣ ΟΡΘΟΣΤΑΤΗΣ ΕΞΙΟΣ ΟΡΘΟΣΤΑΤΗΣ ΠΛΑΙΣΙΟ ΚΟΝΣΟΛΑΣ ΠΑΝΩ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ ΚΑΤΩ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ ΑΡ. ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ ΕΞΙΟ ΚΑΛΥΜΜΑ ΚΟΝΣΟΛΑΣ 1 40 ΜΑΓΝΗΤΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΜΟΤΕΡ ΚΛΙΣΗΣ ΜΑΞΙΛΑΡΙ ΡΥΘΜΙΣΤΗΣ ΣΩΛΗΝΑΣ ΣΤΗΡΙΓΜΑ ΕΠΙΠΕ Ο ΣΤΗΡΙΓΜΑ ΠΟ ΙΩΝ 38* 33* ΠΕΡΙΒΛΗΜΑ 2 47 ΚΑΛΥΜΜΑ ΠΕΝΤΑΛ ΠΑΝΩ ΚΑΛΥΜΜΑ ΧΕΙΡΟΛΑΒΗΣ ΚΑΤΩ ΚΑΛΥΜΜΑ ΧΕΙΡΟΛΑΒΗΣ 1 48 ΤΡΙΒΕΑΣ ΠΕΝΤΑΛ ΣΥΝ ΕΤΗΡΑΣ ΠΕΝΤΑΛ 1 13 ΑΚΡΗ ΧΕΙΡΟΛΑΒΗΣ 1 50 SLIPPING SLICE ΕΞΙΑ ΑΚΡΗ ΧΕΙΡΟΛΑΒΗΣ ΜΕΤΡΗΤΗΣ ΠΑΛΜΩΝ ΑΡ. ΧΕΡΙΟΥ ΜΕΤΡΗΤΗΣ ΠΑΛΜΩΝ ΕΞ. ΧΕΡΙΟΥ ΠΛΑΙΣΙΟ ΚΟΝΣΟΛΑΣ 1 51 ΠΛΑΣΤΙΚΟΣ ΤΡΙΒΕΑΣ 45x 18.1x ΜΕΣΑΙΑ ΤΑΠΑ ΑΚΡΗΣ 45x 18.1x ΑΞΟΝΑ ΡΑΓΑΣ 18* ΑΞΟΝΑΣ 18* ΚΑΛΥΜΜΑ ΜΟΤΕΡ 1 55 ΕΞΑΓΩΝΟ ΜΠΟΥΛΟΝΙ M8* ΜΟΤΕΡ 1 56 ΕΞΑΓΩΝΟ ΜΠΟΥΛΟΝΙ M10* ΣΤΗΡΙΓΜΑ ΜΟΤΕΡ 1 57 ΡΟ ΕΛΑ CONTROL BOARD 1 58 ΜΠΟΥΛΟΝΙ M10* ΚΟΥΤΙ ΗΧΕΙΟΥ 1 59 ΠΑΞΙΜΑ Ι M ΚΑΛΩ ΙΟ ΡΕΥΜΑΤΟΣ 1 60 ΜΠΟΥΛΟΝΙ M8* ΙΑΚΟΠΤΗΣ 1 61 ΡΟ ΕΛΑ ΑΣΦΑΛΕΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ 1 62 ΠΑΞΙΜΑ Ι M ΠΛΑΪΝΗ ΡΑΓΑ 2 63 ΜΠΟΥΛΟΝΙ M10* ΙΑ ΡΟΜΟΣ 1 64 ΜΠΟΥΛΟΝΙ M8* ΙΜΑΝΤΑΣ 1 65 ΜΠΟΥΛΟΝΙ M8* ΜΠΡΟΣΤΙΝΟΣ ΚΥΛΙΝ ΡΟΣ ΟΠΙΣΘΙΟΣ ΚΥΛΙΝ ΡΟΣ ΛΑΣΤΙΧΕΝΙΟ ΚΑΛΥΜΜΑ 1 66 ΜΠΟΥΛΟΝΙ M8* ΜΠΟΥΛΟΝΙ M8* ΜΠΟΥΛΟΝΙ M6*

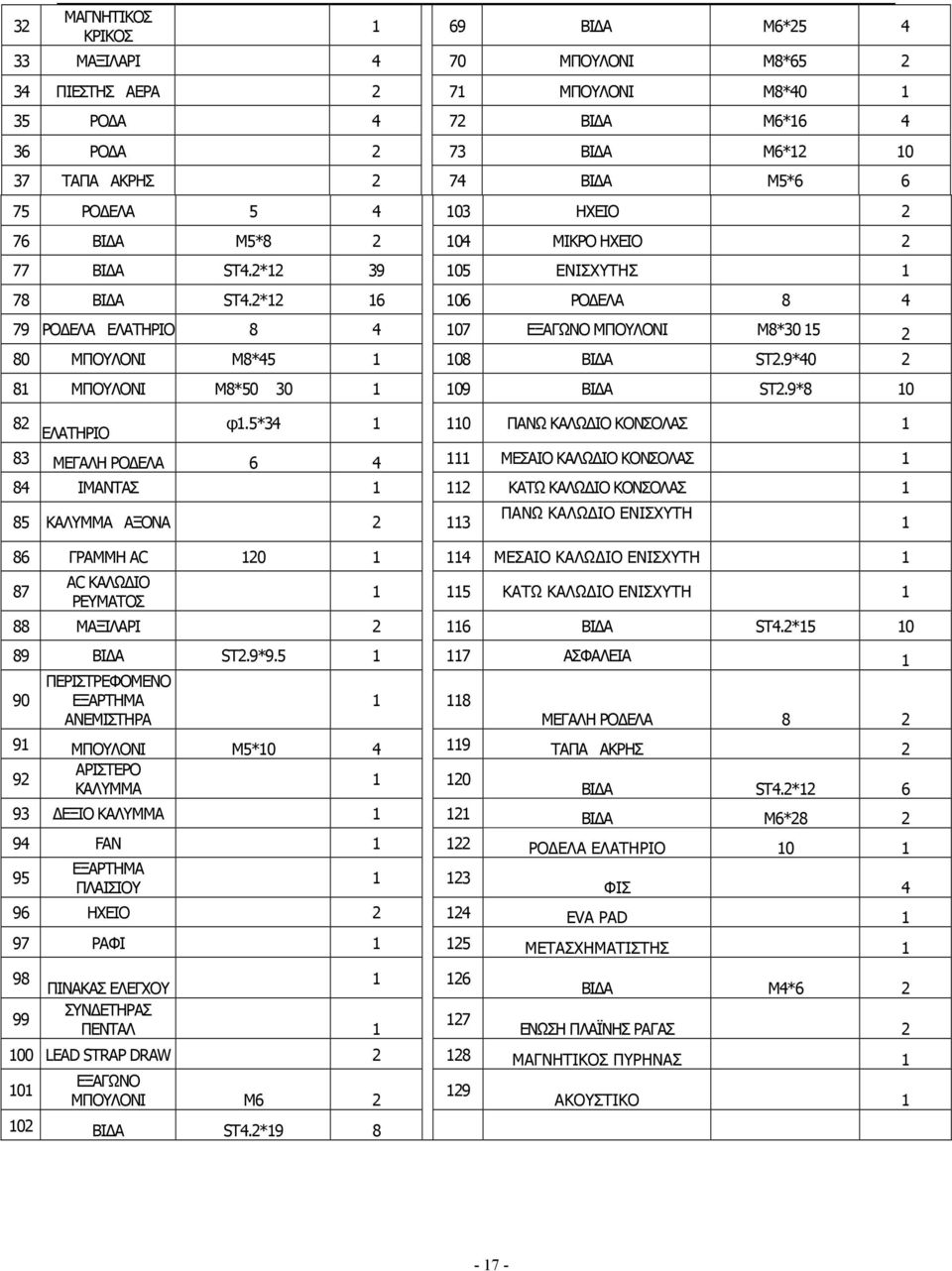

18 32 ΜΑΓΝΗΤΙΚΟΣ ΚΡΙΚΟΣ 1 69 ΒΙ Α M6* ΜΑΞΙΛΑΡΙ 4 70 ΜΠΟΥΛΟΝΙ M8* ΠΙΕΣΤΗΣ ΑΕΡΑ 2 71 ΜΠΟΥΛΟΝΙ M8* ΡΟ Α 4 72 ΒΙ Α M6* ΡΟ Α 2 73 ΒΙ Α M6* ΤΑΠΑ ΑΚΡΗΣ 2 74 ΒΙ Α M5* ΡΟ ΕΛΑ ΗΧΕΙΟ 2 76 ΒΙ Α M5* ΜΙΚΡΟ ΗΧΕΙΟ 2 77 ΒΙ Α ST4.2* ΕΝΙΣΧΥΤΗΣ 1 78 ΒΙ Α ST4.2* ΡΟ ΕΛΑ ΡΟ ΕΛΑ ΕΛΑΤΗΡΙΟ ΕΞΑΓΩΝΟ ΜΠΟΥΛΟΝΙ M8* ΜΠΟΥΛΟΝΙ M8* ΒΙ Α ST2.9* ΜΠΟΥΛΟΝΙ M8* ΒΙ Α ST2.9* ΕΛΑΤΗΡΙΟ φ1.5* ΠΑΝΩ ΚΑΛΩ ΙΟ ΚΟΝΣΟΛΑΣ 1 83 ΜΕΓΑΛΗ ΡΟ ΕΛΑ ΜΕΣΑΙΟ ΚΑΛΩ ΙΟ ΚΟΝΣΟΛΑΣ 1 84 ΙΜΑΝΤΑΣ ΚΑΤΩ ΚΑΛΩ ΙΟ ΚΟΝΣΟΛΑΣ 1 85 ΚΑΛΥΜΜΑ ΑΞΟΝΑ ΠΑΝΩ ΚΑΛΩ ΙΟ ΕΝΙΣΧΥΤΗ 86 ΓΡΑΜΜΗ AC ΜΕΣΑΙΟ ΚΑΛΩ ΙΟ ΕΝΙΣΧΥΤΗ 1 87 AC ΚΑΛΩ ΙΟ ΡΕΥΜΑΤΟΣ ΚΑΤΩ ΚΑΛΩ ΙΟ ΕΝΙΣΧΥΤΗ 1 88 ΜΑΞΙΛΑΡΙ ΒΙ Α ST4.2* ΒΙ Α ST2.9* ΑΣΦΑΛΕΙΑ 1 90 ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΕΞΑΡΤΗΜΑ ΑΝΕΜΙΣΤΗΡΑ ΜΕΓΑΛΗ ΡΟ ΕΛΑ ΜΠΟΥΛΟΝΙ M5* ΤΑΠΑ ΑΚΡΗΣ 2 92 ΑΡΙΣΤΕΡΟ ΚΑΛΥΜΜΑ ΒΙ Α ST4.2* ΕΞΙΟ ΚΑΛΥΜΜΑ ΒΙ Α M6* FAN ΡΟ ΕΛΑ ΕΛΑΤΗΡΙΟ ΕΞΑΡΤΗΜΑ ΠΛΑΙΣΙΟΥ ΦΙΣ 4 96 ΗΧΕΙΟ EVA PAD 1 97 ΡΑΦΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΣΥΝ ΕΤΗΡΑΣ 127 ΠΕΝΤΑΛ 1 ΒΙ Α M4*6 2 ΕΝΩΣΗ ΠΛΑΪΝΗΣ ΡΑΓΑΣ LEAD STRAP DRAW ΜΑΓΝΗΤΙΚΟΣ ΠΥΡΗΝΑΣ ΕΞΑΓΩΝΟ ΜΠΟΥΛΟΝΙ M ΒΙ Α ST4.2* ΑΚΟΥΣΤΙΚΟ
