1 Department of Chemical Εκπομπές και πορεία των χημικών ουσιών στο περιβάλλον 1

2 Department of Chemical Παράδειγμα μοντέλου πολλαπλών φάσεων: Μοντέλο πτητικότητας πολλαπλών μέσων επιπέδου ΙΙΙ Το μοντέλο υπολογίζει συγκεντρώσεις σε κατάσταση ισορροπίας ενός χημικού σε 4 περιβαλλοντικά μέσα (1) αέρας, (2) επιφανειακά νερά, (3) έδαφος, (4) ίζημα, ως απόκριση σε σταθερές εκπομπές σε μια περιβαλλοντική περιοχή καθορισμένου όγκου 2

3 Department of Chemical Πτητικότητα και χωρητικότητα πτητικότητας Αέρια φάση Υδατική φάση Εδαφική φάση 3

4 Department of Chemical Πτητικότητα και χωρητικότητα πτητικότητας Η πτητικότητα (f) έχει μονάδες πίεσης και εκφράζει τη μερική πίεση που χαρακτηρίζει ένα χημικό για να μεταφερθεί από μια φάση σε μια άλλη Η παράμετρος χωρητικότητας πτητικότητας (Z), έχει μονάδες mol/m 3 Pa και εκφράζει τη χωρητικότητα της συγκεκριμένης φάσης για συγκεκριμένα χημικά Η συγκέντρωση σε ένα περιβαλλοντικό μέσο δίνεται από τη σχέση: C Z f 4

5 Ορίζεται ως : Πτητικότητα : Αέρια φάση y P Όπου: y είναι το γραμμομοριακό κλάσμα του χημικού στην αέρια φάση Ф είναι ο αδιάστατος συντελεστής πτητικότητας μη ιδανικής συμπεριφοράς P T είναι η συνολική πίεση (Pa) P είναι η μερική πίεση του χημικού στην αέρια φάση Συγκέντρωση και πτητικότητα : f T C1 n / V P /( RT ) f /( RT ) f Z1 Όπου : n είναι τα γραμμομόρια του χημικού για ένα δεδομένο όγκο V (mol) V είναι ο δεδομένος όγκος (m 3 ) R είναι η σταθερά των αερίων (8.312 (Pa m 3 )/(mole K)) T είναι η απόλυτη θερμοκρασία (K) Z1 είναι η χωρητικότητα της πτητικότητας (=1/(RT)) P Department of Chemical 5

6 Department of Chemical Ορίζεται ως: Όπου : Πτητικότητα : Υδάτινη φάση x είναι το γραμμομοριακό κλάσμα γ είναι ο συντελεστής δραστικότητας του νόμου του Raoult P S είναι η τάση ατμών κορεσμού του καθαρού υγρού χημικού στη θερμοκρασία του συστήματος (Pa) Συγκέντρωση και πτητικότητα : f S P S Όπου : C2 x/ vw f /( vw P ) f / H fz2 v w είναι ο γραμμομοριακός όγκος του διαλύματος (water, 1.8x10-5 m 3 /mole) H είναι η σταθερά του νόμου του Henry για το χημικό (Pa.*m 3 /mole) Z 2 είναι η χωρητικότητα πτητικότητας του νερού για το χημικό (=1/H) C 2 είναι η συγκέντρωση σε υδατικό διάλυμα (moles/m 3 ) x 6

7 Πτητικότητα : Εδαφική φάση Ορίζεται ως : Όπου : C S C s είναι η προσροφημένη συγκέντρωση (moles/kg soil or sediment) C 2 είναι η υδατική συγκέντρωση (moles/l solution) K d είναι ο συντελεστής κατανομής ισορροπίας (L solution/kg solids) Συντελεστής κατανομής του οργανικού φορτίου: K KOC K d Συγκέντρωση και Πτητικότητα: C d 2 / 3 1 / H K f / Z f 3 C 1000 Department of Chemical Όπου : S OC р 3 είναι η πυκνότητα φάσης (kg solid/m 3 solid) Ф 3 είναι το κλάσμα μάζας οργανικού άνθρακα στην εδαφική φάση (g organic carbon/g soil solids) K oc είναι ο συντελεστής κατανομής βασιζόμενος στον οργανικό άνθρακα (L/kg) Z 3 είναι η χωρητικότητα πτητικότητας 7

8 Department of Chemical Χωρητικότητες πτητικότητας για διαμερίσματα και περιβαλλοντικές φάσεις Περιβαλλοντική φάση Πυκνότητες φάσεων (kg/m 3 ) Αέρια φάση Z 1 =1/RT 1.2 Υδάτινη φάση Z 2 =1/H 1,000 Εδαφική φάση Z 3 =(1/H)K OC Φ 3 ρ 3 /1000 2,400 Φάση ιζήματος Z 4 =(1/H)K OC Φ 4 ρ 4 /1000 2,400 Φάση αιωρούμενου ιζήματος Z 5 =(1/H)K OC Φ 5 ρ 5 /1000 2,400 Φάση ψαριών Z 6 =(1/H)0.048ρ 6 K OW 1,000 Φάση αερολυμάτων όπου Περιβαλλοντικά διαμερίσματα Z7=(1/RT)6x10 6 /P S L R=Παγκόσμια σταθερά των αερίων (8.314Pa*m 3 /mole*k) T=Απόλυτη θερμοκρασία (K) H=Σταθερά νόμου Henry (Pa*m 3 /mole) K OC =Συντελεστής επιμερισμού οργανικού άνθρακα (=0.41K OW ) K OW =Συντελεστής επιμερισμού οκτανόλης - νερού ρ i =πυκνότητα φάσης i (kg/m 3 ) Φ i =Κλάσμα μάζας οργανικού άνθρακα στη φάση i (g/g) Διαμέρισμα αέρα (1) Υδατικό διαμέρισμα (2) Εδαφικό διαμέρισμα (3) Διαμέρισμα ιζήματος (4) Z C1 =Z 1 +2x10-11 Z 7 (Περίπου 30 μg/m 3 αερολυμάτων) Z C2 =Z 2 +5x10-6 Z Z 6 (5 ppm solids, 1 ppm fish by vol.) Z C3 =0.2Z Z Z 3 (20% air, 30% water, 50% solids) Z C4 =0.8Z Z 4 (80% water, 20% solids) Σημείωση: Για στερεά αερολύματα P S L=P S S/exp{6.79(1-T M /T)} όπου T M είναι το σημείο τήξης (K) 8

9 Μεταφορά μεταξύ διεπιφανειών Διαδικασίες διάχυσης και μη-διάχυσης Department of Chemical Διαδικασίες διάχυσης Μπορούν να συμβούν σε παραπάνω από μία κατεύθυνση, εξαρτώμενες από τα σημάδια πτητικότητας των διαφορετικών διαμερισμάτων Ρυθμός μεταφοράς : N = D(f) Παράδειγμα: Πτητικότητα Εξαέρωση από το νερό στον αέρα ή από το έδαφος στον αέρα Διαδικασίες μη-διάχυσης Είναι η μεταφορά μονής κατεύθυνσης ανάμεσα σε διαμερίσματα Ρυθμός μεταφοράς : N = GC = GZf = Df Παράδειγμα: Έκπλυση με βροχή, ξηρή και υγρή εναπόθεση σε νερό και έδαφος, εναπόθεση και επαναιώρηση σε ιζήματα 9

10 Μεταφορά μεταξύ διεπιφανειών Υπολογισμός παραμέτρων : μεταφορές αέρα-ύδατος Department of Chemical Μια προσέγγιση διπλού φιλμ ακολουθείται με συντελεστές μεταφοράς μάζας για τον αέρα (u 1 = 5m/h) και το νερό (u 2 = 0.05 m/h). Η ενδιάμεση παράμετρος μεταφοράς για την προσρόφηση δίνεται ως : D /(1/ u A Z ) 1/( u A )) VW 1 1 W 1 2 WZ2 Η τιμή D για την έκπλυση από τη βροχή δίνεται ως : 3 WZ 2 Η τιμή D για την ξηρή/υγρή εναπόθεση δίνεται ως : Η σωρευτική τιμή D για τη μεταφορά από τον αέρα στο νερό : D 12 D RW D QW D Η τιμή D για τη μεταφορά από το νερό στον αέρα είναι : VW u u A A 4 WZ 7 D QW D21 D VW D RW 10

11 Μεταφορά μεταξύ διεπιφανειών Department of Chemical Υπολογισμός παραμέτρων : Μεταφορά αέρα - εδάφους Μετά από ανάπτυξη, η εξίσωση του D για τη διάχυση από τον αέρα στο έδαφος δίνεται από : With : D D VS 1/(1/ DS 1/( DSW DSA)) S u5as Z 1 DSW u6as Z2 D SA u A 7 SZ 1 Η σωρευτική τιμή D για όλες τις διαδικασίες μεταφοράς από τον αέρα προς το έδαφος δίνονται από : D 13 D Και η διάχυση μεταφοράς από το έδαφος στον αέρα είναι : VS D QS D31 D VS D RS 11

12 Μεταφορά μεταξύ διεπιφανειών Department of Chemical Υπολογισμός παραμέτρων : Μεταφορές νερού - ιζήματος Η τιμή D για μεταφορά από το νερό προς το ίζημα υπολογίζεται από τη σχέση : D u A Z u A Z 24 8 W 2 9 W 5 Όπου : u 8 είναι ο συντελεστής μεταφοράς μάζας (m/h) A W είναι η περιοχή (m 2 ) u 9 είναι η ταχύτητα εναπόθεση ιζήματος (m/h) Η τιμή D για μεταφορά από το ίζημα προς το νερό υπολογίζεται από τη σχέση : D42 u8aw Z2 u10aw Z4 Όπου : u 10 είναι η ταχύτητα επαναιώρησης (m/h) 12

13 Μεταφορά μεταξύ διεπιφανειών Η τιμή D για τη μεταφορά από το έδαφος στο νερό δίνεται από τη σχέση: D32 u11as Z2 u12as Z3 Όπου : u 11 είναι η ταχύτητα απορροής του ύδατος (m/h) u 12 είναι η ταχύτητα απορροής του εδάφους (m/h) Department of Chemical Υπολογισμός παραμέτρων : μεταφορά μεταξύ νερού και εδάφους Ο συντελεστής D για το μηχανισμό μεταφοράς μη-διάχυσης που χρησιμοποιείται για την απομάκρυνση ενός χημικού από το ίζημα μέσω ταφής, περιγράφεται ως : D u Όπου : A4 B WZ 4 u B είναι ο ρυθμός ταφής του ιζήματος (m/h) A 13

14 Μεταφορά μεταξύ διεπιφανειών Department of Chemical Υπολογισμός πααμέτρων : Μεταφορά με συναγωγή Ο συνολικός ρυθμός εισροών για κάθε μέσο είναι : I E G i i Ai Bi Όπου : E i είναι ο ρυθμός εκπομπών (moles/h) G Ai ο ρυθμός ροής μεταφοράς(m 3 /h) C Bi είναι η συγκέντρωση υποβάθρου εξωτερικά του διαμερίσματος i (moles/m 3 ) Ο συνολικός ρυθμός του όγκου των εκροών για κάθε μέσο είναι : D G Ai Ai Ci όπου : Z Ci είναι η χωρητικότητα πτητικότητας του διαμερίσματος i Z C 14

15 Department of Chemical Διαδικασίες απωλειών μέσω αντιδράσεων Οι διαδικασίες απωλειών μέσω αντιδράσεων στο περιβάλλον περιλαμβάνουν τις ακόλουθες διεργασίες: Βιοδιάσπαση Φωτόλυση Υδρόλυση Οξείδωση 15

16 Department of Chemical Εξισώσεις ισορροπίας Εξισώσεις ισορροπίας για το μοντέλο πτητικότητας επιπέδου ΙΙΙ του Mackay Αέρας Νερό Έδαφος Ίζημα I 1 +f 2 D 21 +f 3 D 31 =f 1 D T1 I 2 +f 1 D 12 +f 3 D 32 +f 4 D 42 =f 2 D T2 I 3 +f 1 D 13 =f 3 D T3 I 4 +f 2 D 24 =f 4 D T4 Όπου στην αριστερή πλευρά είναι το σύνολο των εισροών και στη δεξιά πλευρά το σύνολο των απωλειών, I I =E I +G AI C BI, I 4 συνήθως είναι μηδέν. Οι τιμές D στη δεξιά πλευρά είναι: D T1 =D R1 +D A1 +D 12 +D 13 D T2 =D R2 +D A2 +D 21 +D 24 D T3 =D R3 +D A3 +D 31 +D 32 D T4 =D R4 +D A4 +D 42 Η επίλυση των αγνώστων τιμών πτητικότητας σε κάθε διαμέρισμα είναι: f 1 = (J 1 + f 2 J 2 ) /J 3 f 3 = (I 3 + f 1 D 13 ) /D T3 f 4 = (I 4 + f 2 D 42 )/D T4 όπου J 1 = I 1 / D T1 + I 3 D 31 /(D T3 D T1 ) J 2 = D 21 / D T1 J 3 = 1 D 31 D 13 /(D T1 D T3 ) J 4 = D 12 + D 32 D 13 /D T3 ) f 2 = (I 2 + J 1 J 4 /J 3 + I 3 D 32 /D T3 + I 4 D 42 /D T4 )/(D T2 - J 2 J 4 /J 3 - D 24 D 42 / D T4 ) 16

17 Χημικές αντιδράσεις στο περιβάλλον Department of Chemical 17

18 Department of Chemical Προσρόφηση 18

19 Μεταφορά ρυπαντών σε υπόγεια νερά Department of Chemical 19

20 Department of Chemical Βιοαποδόμηση και παραπροϊόντα 20

21 Department of Chemical Βιοσυσσώρευση και βιομεγέθυνση 21

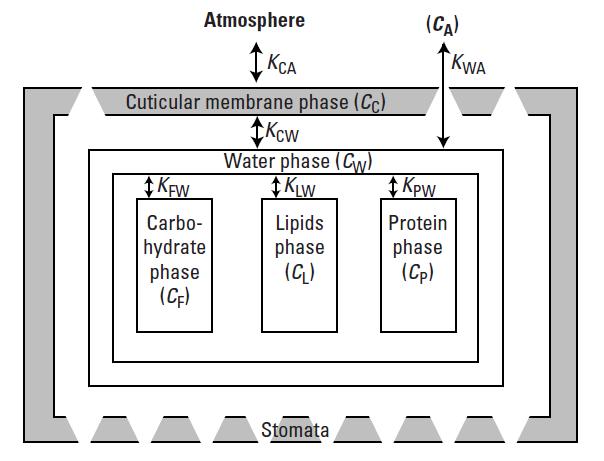

22 Department of Chemical Μεταφορά μάζας από το έδαφος στα φυτά 22

23 Αποδέκτης της ρύπανσης των Department of Chemical διαφόρων περιβαλλοντικών μέσων 23

24 Kατανομή ισορροπίας ανάμεσα σε δύο φάσεις Department of Chemical 24

25 Kατανομή ισορροπίας ανάμεσα σε δύο φάσεις Department of Chemical 25

26 Kατανομή ισορροπίας ανάμεσα σε αέρα και νερό Department of Chemical 26

27 Kατανομή ισορροπίας ανάμεσα σε νερό και στερεά Department of Chemical 27

28 Kατανομή ισορροπίας ανάμεσα σε νερό και στερεά Department of Chemical 28

29 Kατανομή ισορροπίας ανάμεσα σε νερό και στερεά Department of Chemical 29

30 Kατανομή ισορροπίας Department of Chemical ανάμεσα σε αέρα/νερό και αέρα/στερεά 30

31 Ανάμειξη λυμάτων που αποβάλλονται σε ποταμό Department of Chemical L mix 0.4ū w2 Όπου L mix = το μήκος της ζώνης ανάμιξης (m) D y = o συντελεστής αντίστροφης διάχυσης (m 2 /s) w= το πλάτος του συστήματος του νερού (m) ū= η μέση ταχύτητα ροής σε εγκάρσια τομή του ποταμού (m/s) 31

32 Μεταφορά σε διαφορετικά μέσα Department of Chemical 32

33 Υγρή και ξηρή εναπόθεση Department of Chemical 33

34 Υγρή και ξηρή εναπόθεση Department of Chemical 34

35 Υγρή και ξηρή εναπόθεση Department of Chemical 35

36 Εξαέρωση και απορρόφηση αερίων Department of Chemical 36

37 Εξαέρωση και απορρόφηση αερίων Department of Chemical 37

38 Έκπλυση εδάφους Department of Chemical 38

39 Ισορροπία νερού και ιζημάτων Department of Chemical 39

40 Ισορροπία νερού και ιζημάτων Department of Chemical 40

41 Department of Chemical Βιοσυσσώρευση και βιομεγέθυνση 41

42 Αποδέκτης της ρύπανσης των Department of Chemical διαφόρων περιβαλλοντικών μέσων 42

43 Βιοσυσσώρευση & βιομεγέθυνση Department of Chemical Ο παράγοντας βιοσυγκέντρωσης BCF ορίζεται ως η αναλογία της συγκέντρωσης ενός χημικού σε έναν οργανισμό (C o ) με τη συγκέντρωση του χημικού στο νερό (C w ) σταθερή Η βιοσυσσώρευση είναι σχεδόν όμοια με τη βιοσυγκέντρωση, αλλά σχετίζεται με όλες τις οδούς έκθεσης. Ο παράγοντας βιοσυσσώρευσης BAF ορίζεται ως η αναλογία της συγκέντρωσης ενός χημικού σε έναν οργανισμό (C o ) με τη συγκέντρωση του χημικού στο νερό (C w ) σταθερή, όπου η πρόσληψη μπορεί να συμβεί μέσω όλων των οδών έκθεσης Η βιομεγέθυνση περιγράφει τη διαδικασία που πραγματοποιείται όταν η τροφή είναι η κύρια πηγή βιοσυσσώρευσης. Ο παράγοντας βιομεγέθυνσης BMF ορίζεται ως η αναλογία της συγκέντρωσης ενός χημικού σε έναν οργανισμό (C o ) με τη συγκέντρωση του χημικού στην τροφή (C food ) σε σταθερή κατάσταση 43

44 Διεργασίες πρόσληψης Department of Chemical 44

45 Διεργασίες απομάκρυνσης Department of Chemical 45

46 Μοντέλα βιοσυσσώρευσης ενός διαμερίσματος Department of Chemical πρόσληψη απομάκρυνση νερό οργανισμός περιβάλλον μέσο k w k e Όπου C o = C w = k w = k e = Η συγκέντρωση του χημικού στον οργανισμό (mol/kg) Η συγκέντρωση του χημικού στο νερό (mol/l) Η σταθερά ρυθμού πρόσληψης από το νερό (L/(kg d)) Η σταθερά του συνολικού ρυθμού απομάκρυνσης (L/d) Οι ουσίες μπορούν να απομακρυνθούν από τον οργανισμό μέσω διαφόρων οδών, όπου k r είναι η απομάκρυνση μέσω της αναπνευστικής επιφάνειας (βράγχια, δέρμα ή πνεύμονες για οργανισμούς του εδάφους) k f η απομάκρυνση μέσω των κοπράνων k m για μεταβολική μετατροπή k g για ψευδοαπομάκρυνση μέσω αραίωσης και k p για απομάκρυνση μέσω των αναπαραγωγικών κυττάρων ή των απογόνων. Ο συνολικός ρυθμός απομάκρυνσης k e είναι επομένως το σύνολο των σταθερών των ρυθμών (1/d) για όλες τις κύριες οδούς απομάκρυνσης 46

47 Ρυθμός πρόσληψης Department of Chemical Σταθερές ρυθμού πρόσληψης των ξενοβιοτικών από διάφορους υδρόβιους οργανισμούς. 47

48 Ρυθμός απέκκρισης Department of Chemical Σταθερές ρυθμού απομάκρυνσης των ξενοβιοτικών σε διάφορους υδρόβιους οργανισμούς. 48

49 Μοντέλα βιοσυσσώρευσης ενός διαμερίσματος Department of Chemical Για συνεχή έκθεση του οργανισμού στο χημικό Για χρονικά μεταβαλόμενη έκθεση του οργανισμού στο χημικό Για μακρά έκθεση του οργανισμού στο χημικό, ο όρος e- k et τείνει να μηδενιστεί Υπολογισμός χρόνου ημιζωής όταν μηδενίζεται η έκθεση 49

50 Department of Chemical Υποθετικές καμπύλες μοντέλου βιοσσυσώρευσης ενός διαμερίσματος 50

51 Μοντέλα βιοσυσσώρευσης πολλαπλών διαμερισμάτων Department of Chemical Μοντέλο δύο διαμερισμάτων 51

52 Παράμετροι που επηρεάζουν τη βιοσυσσώρευση Department of Chemical Μοριακό βάρος και μέγεθος Λιποφιλικότητα/υδροφοβικότητα 52

53 Βιομεγέθυνση Department of Chemical k f k e Τροφή οργανισμός περιβάλλον μέσο Όπου k f είναι η σταθερά ρυθμού πρόσληψης από την τροφή (kg/kg bw d), η οποία μπορεί να εκφραστεί ως το προϊόν του βαθμού πρόσληψης από την τροφή, E f, και ο ρυθμός τροφής f (kg food/kg bw d). Βαθμοί διατροφικής πρόσληψης (E f ) των PCBs στους ιχθύες 53

54 Βιομεγέθυνση Department of Chemical Για γνωστό και σταθερό f, η εξίσωση διαμορφώνεται Για σταθερό ρυθμό πρόσληψης 54

55 Βιομεγέθυνση Department of Chemical Για γνωστό και σταθερό f, η εξίσωση διαμορφώνεται Για σταθερό ρυθμό πρόσληψης 55

56 Πρόσληψη από ιζήματα Department of Chemical 56

57 Πρόσληψη από νερό, τροφή και ιζήματα Department of Chemical Κάθε σταθερά ρυθμού πρόσληψης k w, k f και k s μπορεί να αντικατασταθεί με το προϊόν του βαθμού πρόσληψης (E w, E f anί d E s ) και τις ροές του νερού (V w ) που διέρχονται μέσω των βραγχίων, της τροφής μέσω της γαστρεντερικής οδού (f) και του ιζήματος μέσω της γαστρεντερικής οδού (S) του οργανισμού 57

58 Πρόσληψη από νερό, τροφή και ιζήματα Department of Chemical a Ε είναι ο βαθμός πρόσληψης του χημικού από το νερό (w), την τροφή (f) ή τα ιζήματα (s), V w o ρυθμός του νερού στα βράγχια, f ο ρυθμός της τροφής στο έντερο και S ο ρυθμός του ιζήματος στο έντερο b Θεωρείται ότι η μεταβλητή είναι ίση E f 58

59 Πρόσληψη από ιζήματα Department of Chemical Όπου F= Ο ρυθμός διατροφής (kg food / (kg bw d)) E= Ο βαθμός πρόσληψης του χημικού από την τροφή (f), το νερό (w) ή το ίζημα (s) C= Η συγκέντρωση του χημικού στην τροφή (f; mol/kg), στο νερό (w; mol/kg) ή στο ίζημα (s; mol/kg) V w = Η ροή του νερού που διέρχεται διαμέσου των βραγχίων (L/(kg bw d)) S= Η ποσότητα του ιζήματος που διέρχεται από τη γαστρεντερική οδό (kg sediment / (kg bw d)) BCF= Ο παράγοντας βιοσυγκέντρωσης (L/kg) K p = Ο συντελεστής διαχωρισμού εδάφους- νερού (L/kg). 59

60 Μοντέλα βιοσυσσώρευσης Department of Chemical Όπου d X = Η αναλογία του διατροφικού συστατικού Χ στη διατροφή ενός είδους [-] με 0 d X 1. 60

61 Βιοσυσσώρευση σε φυτά - Ρίζες - Department of Chemical Όπου Κ ρίζας- νερού = Ο αδιάστατος συντελεστής επιμερισμού ρίζας- νερού (m 3 / m 3 ) ν a-root = Το κλάσμα όγκου του αέρα στη ρίζα (m 3 / m 3 ) ν w-root = Το κλάσμα όγκου νερού στη ρίζα (m 3 /m 3 ) ν l-root = Το κλάσμα όγκου ισοδύναμων Κ oa = λιπιδίων στη ρίζα (m 3 / m 3 ) Ο συντελεστής κατανομής οκτανόλης/νερού του χημικού (m 3 /m 3 ) Όπου BCF root = Παράγοντας βιοσυγκέντρωσης ρίζας- νερού (L/kg υγρής ρίζας) Όπου TSCF= Παράγοντας συγκέντρωσης ροής της διαπνοής 61

62 Βιοσυσσώρευση σε φυτά - Φύλλα - Department of Chemical Όπου Κ foliage-air = Συντελεστής επιμερισμού φυλλώματος - αέρα (m 3 /m 3 ) v a-fol = Κλάσμα όγκου αέρα στο φύλλωμα (m 3 /m 3 ) v w-fol = Κλάσμα όγκου νερού στο φύλλωμα (m 3 /m 3 ) v l-fol = Κλάσμα όγκου ισοδύναμων λιπιδίων στο φύλλωμα (m 3 /m 3 ) Κ oa = Συντελεστής οκτανόλης- νερού του χημικού (m 3 /m 3 ) 62

63 Βιοσυσσώρευση σε φυτά - Φύλλα - Department of Chemical Όπου Ν foliage-gas = Η ροή της αέριας εναπόθεσης του χημικού από τον αέρα στο φύλλωμα (mol/h, θετική τιμή σημαίνει άμεση εναπόθεση, ενώ η αρνητική τιμή άμεση εξαέρωση) K foliage-gas = Η ταχύτητα εναπόθεσης για τη μεταφορά του αερίου στο φύλλωμα (m/h) A foliage = Εμβαδό επιφάνειας του φυλλώματος (m 2 ) C air-gas = Η χημική συγκέντρωση του αερίου στον αέρα (mol/m 3 ) όπου C foliage = C air-gas = (1- Fr aerosol ) C air Η συγκέντρωση του χημικού στο φύλλωμα (mol/m 3 ) 63

64 Βιοσυσσώρευση σε φυτά - Φύλλα - Department of Chemical Όπου N foliage-part = Η ροή του χημικού από τον αέρα στο φύλλωμα από την εναπόθεση των αεροζόλ (mol/h) vd foliage part = Η καθαρή ταχύτητα εναπόθεσης του χημικού που συσχετίζεται με τα αεροζόλ στο φύλλωμα (m/h) A foliage = C air-part = Η επιφάνεια του φυλλώματος (m 2 ) Η συγκέντρωση του χημικού που συσχετίζεται με τα σωματίδια στον αέρα (mol/m 3 air) (C air = FR aerosol *C air ) 64

65 Μοντέλα συσσώρευσης σε φυτά Department of Chemical Όπου V plant = Ο όγκος φυτών (m 3 ) C plant = Η συγκέντρωση στο μοντελοποιημένο κομμάτι του φυτού (mol/m 3 ) N plant uptake = Η ροή του χημικού στο μοντελοποιημένο κομμάτι του φυτού από όλες τις οδούς (mol/h) N pant elim = Η ροή του χημικού από το μοντελοποιημένο κομμάτι του φυτού προς όλες τις οδούς (mol/h) 65

66 Βιοσυσσώρευση σε ασπόνδυλους οργανισμούς Department of Chemical Όπου BCF earthworm = Ο συντελεστής βιοσυγκέντρωσης των γαιοσκωλήκων (L/(kg wet wt.)) K ow = Ο συντελεστής κατανομής oκτανόλης- νερού RHO earthworm = Η πυκνότητα των γαιοσκωλήκων (ορίζεται σε 1 kg υγρού wt./l) 66

67 Βιοσυσσώρευση σε ασπόνδυλους οργανισμούς Department of Chemical Βαθμός πρόσληψης για το κάδμιο (Cd) σε χερσαία ασπόνδυλα. 67

68 Βιοσυσσώρευση σε θηλαστικά και πουλιά Department of Chemical 68

69 Βιοσυσσώρευση σε θηλαστικά και πουλιά Department of Chemical Γεωμετρικός μέσος όρος συγκέντρωσης καδμίου και μόλυβδου στο ήπαρ και στα νεφρά τριών μικρών θηλαστικών στο De Kempen, μια άκρως μολυσμένη περιοχή στην Ολλανδία. 69

70 Στάδια κύκλου ζωής βιομηχανικών χημικών ροές αποβλήτων Department of Chemical 70

71 Department of Chemical Διαχείριση χημικών στην EE 71

72 Department of Chemical Διαχείριση χημικών στην EE 72
