1 Okna in vrata Judež

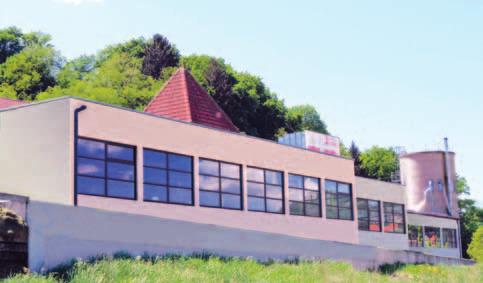

2 MIZARSTVO JUDEŽ je družinsko podjetje, ki se je razvilo v enega najbolj kakovostnih proizvajalcev lesenih oken, z lastnim razvojem in vgradnjo v najbolj zahtevne visokokategorizirane objekte po najvišjih standardih. Lesena okna, vgrajena v hotele s petimi zvezdicami, v poslovnostanovanjske objekte, v individualne pasivne hiše, spomeniško zaščitene in sakralne zgradbe, v območju EU in širše, predstavljajo tisoče referenc uporabnikov, ki potrjujejo, da z našo tradicijo in visokotehnoškim razvojem, lahko izpolnimo pričakovanja najbolj zahtevnih strank. Delček našega razvoja in ponudbe je predstavljen v tem katalogu, pri vsaki individualni zahtevi in izvedbi, pa vam bosta na voljo naša tehnično-komercialna in montažna ekipa s katero boste zagotovo našli najbolj primerne rešitve, saj poskrbimo za celovito realizacijo naročila od začetnega svetovanja, do končne vgradnje in vzdrževanja. Če ste poleg vseh oblikovno čistih, tradicionalno brezčasnih ali pa sodobnih ploskovno ravnih linij z ALU dodatki, zaznali poleg estetsko-tehničnega presežka in energetske učinkovitosti, še vso trajnost naravnih materialov in ročno obdelavo vsake podrobnosti, potem se vam iskreno zahvaljujemo, ker cenite to naravno ugodje in sproščenost, ki jo v interier prinese neprekosljiva lepota skrbno izbranih lesenih oken in vrat. Okna in vrata Judež 3

3 Posebne izvedbe in oblike V skladu z željami kupca bomo izdelali še tako zahtevne izvedbe, prilagojene arhitekturnim zamislim in specifičnim prostorskim zahtevam, ob upoštevanju vseh tehničnih standardov (okrogla in polokrogla lesena okna, okna in vrata nepravilnih oblik ipd.). Okna v ponudbi Okna, balkonska vrata, notranja in vhodna vrata, so deli naše celovite ponudbe, ki na koncu predstavljajo odraz bivalne kulture vsakega doma. Z najbolj skrbno izbranim in enako površinsko obdelanim lesom, lahko povsem poenotimo videz vseh skupin izdelkov v harmonično enovito barvno celoto v odtenkih po individualnem izboru kupca. IV THERMO ALU + LES IV DESIGN ALU + LES IV 92 PASIV LES IV 92 NATURE LES IV 78 NATURE* LES IV 68 NATURE* LES Nagibno okno Enokrilno okno Enokrilno okno z nadsvetlobo Dvokrilno okno Dvokrilno okno s pokončnikom Tridelno okno Dvokrilno okno z nadsvetlobo do 0,77 do 0,88 do 0,71 do 0,84 do 0,97 do 1,07 DVOSLOJNA ZASTEKLITEV X TROSLOJNA ZASTEKLITEV X X X X X X ALU DISTANČNIK X X X X X X Fiksno okno Fiksna balkonska vrata Enokrilna balkonska vrata Dvokrilna balkonska vrata Drsna panoramska stena Zložljiva panoramska stena Prisekano okno TERMODISTANČNIK X X X X X X SPACELOFT ENERGY PROFIL X MEDSTEKELNE ŽALUZIJE X X X X X X VSE IZVEDBE X X DVOJNO TESNILO X X X X X X SKRITO OKOVJE X X X X X X Poševno okno Polokroglo okno Okroglo okno Trikotno okno 90 Trikotno okno Večkotno okno Gotsko okno * ALU SOFT (možnost izvedbe ALU) X X prehodnost je odvisna od posamezne specifikacije vgradnih elementov (steklo, distančniki, itd) in so v tabeli navedene le informativne vrednosti. 4 Okna in vrata Judež Okna in vrata Judež 5

4 PATENTIRALI SMO OKNO, KI JE VŠEČ TUDI NARAVI. 6 Okna in vrata Judež Okna in vrata Judež 7

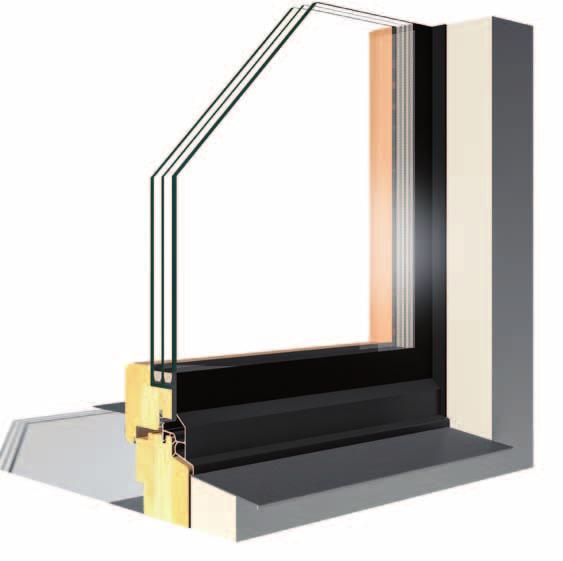

5 PROTECT ( PANORAMSKA OKNA) Program PROTECT odlikuje minimalistično čista linija oken, obrobljenih s tanko borduro na kaljenem steklu debeline 6 mm; različne debeline šip v troslojni zasteklitvi za povečano zvočno izolativnost; maksimirana termična izolacija brez vidnih okvirjev s fasadne strani. Inovativni koncept PROTECT zasteklitve je patentiran, modelsko pa so okna PROTECT zaščitena v državah EU. 0,70 MATERIAL LES TOPLOTNA PREVODNOST =0,97 =0,70 STEKLO Troslojno, debeline 38 mm - 50 mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 78 mm DEBELINA KRILA 78 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK Patentirana izvedba *aproksimativne vrednosti toplotne i vezane na fasadno izolacijo 0,80 Stanovanjski objekt, Zagreb, Hrvaška, 2016 MEHKI LES Uf =1,4 Ug =0,7-0,5 φ=0,043 * =0,85-0,70 TRDI LES Uf =1,7 Ug =0,7-0,5 φ=0,043 * =0,93-0,80 8 Okna in vrata Judež Okna in vrata Judež 9

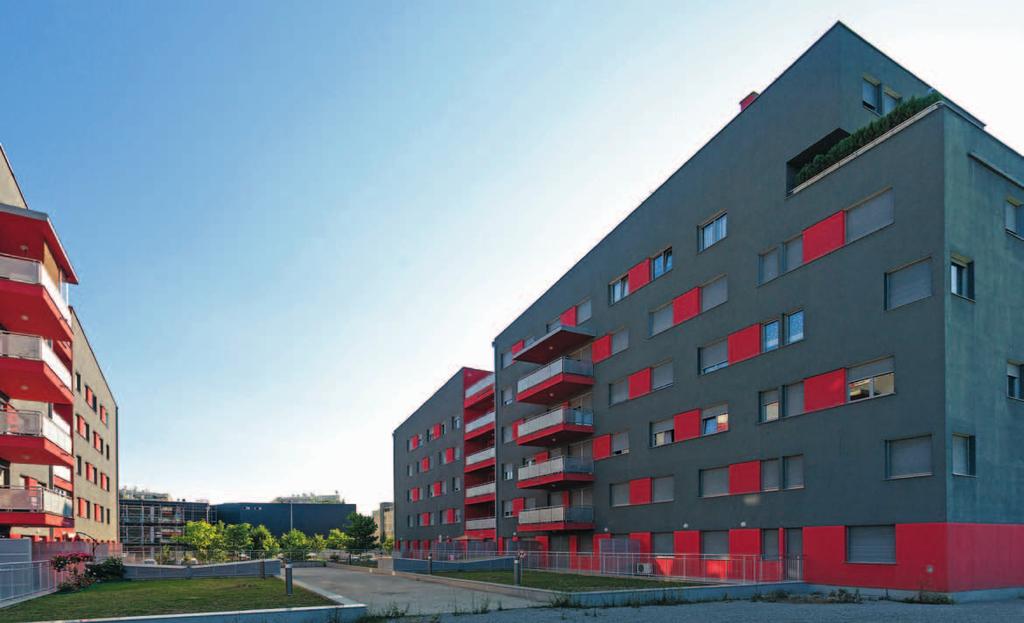

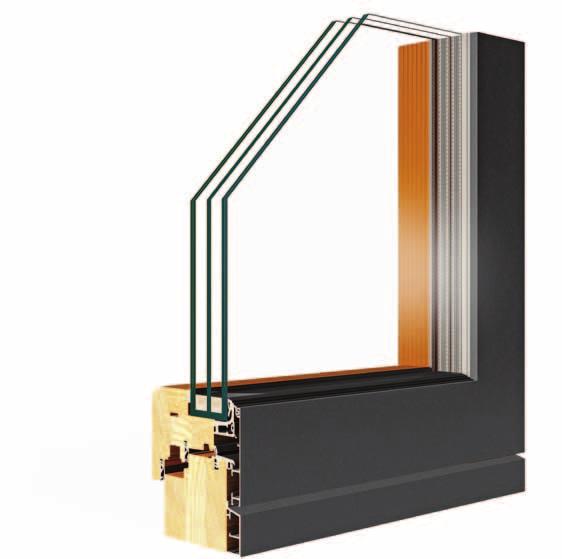

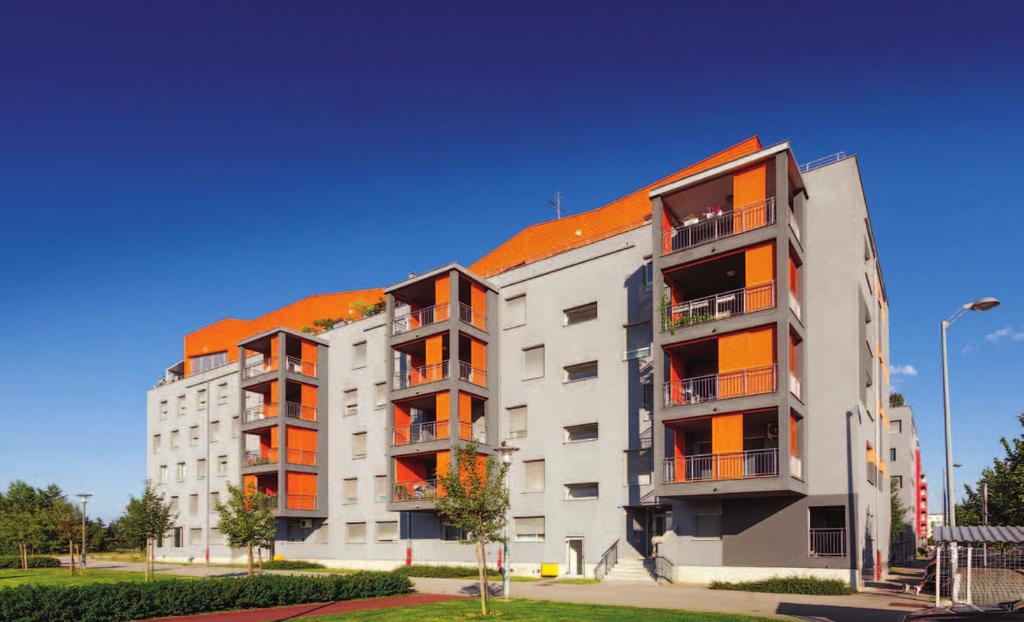

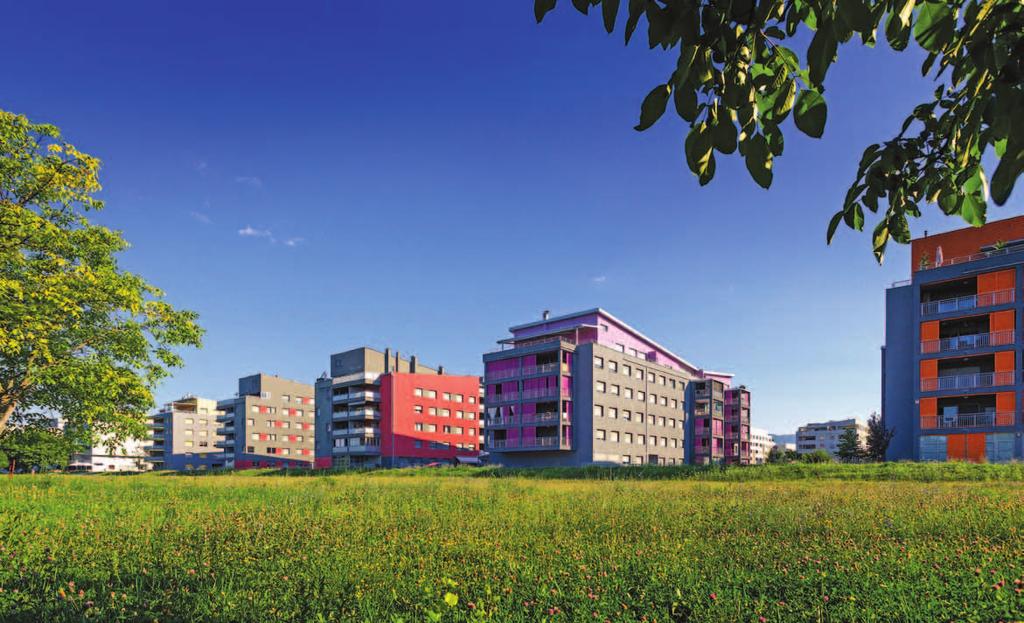

6 IV Thermo (Alu + les) Na ta model okna je ALU zaščita pričvrščena na termoizolacijski sloj, ostale dizajnerske smernice pa ostanejo eksponirane v smeri prefinjenega ploskovnega minimalizma, čistih ravnih linij, še posebej primernih za sodobne novogradnje, tako stanovanjskih, kot poslovnih prostorov. 0,77 MATERIAL LES ALU TOPLOTNA PREVODNOST =0,77 =0,81 STEKLO Troslojno, debeline 54 mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 108 mm DEBELINA KRILA 124 mm TESNILO Q-LON ALU ODKAPNI PROFIL Ne ALU KRILNI ODKAPNIK Ne Izračuni toplotne i po EN :2006+A1:2010 0,81 MEHKI LES Uf =0,8 Ug =0,6 φ=0,043 =0,77 TRDI LES Uf =0,9 Ug =0,6 φ=0,043 =0,81 Stanovanjska soseka JARUN, Zagreb, Hrvaška, Okna in vrata Judež Okna in vrata Judež 11

7 IV Design (Alu + les) Okno z ALU zaščito uresničuje modernejše arhitekturne zamisli, saj atraktiven videz brez vidnega okvirja krila na zunanji strani daje vedeti, da gre za moderne dizajnerske rešitve, ki pritegnejo pogled. 0,88 MATERIAL LES ALU TOPLOTNA PREVODNOST =0,88 =0,95 STEKLO Troslojno, debeline 44 mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 91,5 mm DEBELINA KRILA 101 mm TESNILO Q-LON ALU ODKAPNI PROFIL Ne ALU KRILNI ODKAPNIK Ne Izračuni toplotne i po EN :2006+A1:2010 0,95 MEHKI LES Uf =1,1 Ug =0,6 φ=0,043 =0,88 TRDI LES Uf =1,3 Ug =0,6 φ=0,043 =0,95 Stanovanjska soseka JARUN, Zagreb, Hrvaška, Okna in vrata Judež Okna in vrata Judež 13

8 IV Nature Alu (Alu + les) Vsa okna izdelana iz profilov 68 in 78 mm, so lahko na zunanji strani učinkovito zaščitena pred vremenskimi vplivi z ALU masko v različnih barvnih odtenkih. Že tako izjemna trajnost in odpornost naših lesenih oken pridobi s tem še dodatno vrednost in zaščito. 1,04 MATERIAL LES ALU TOPLOTNA PREVODNOST =1,04 =1,13 STEKLO TROSLOJNO DEBELINE mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 78 mm DEBELINA KRILA 78 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK ALU SOFT Izračuni toplotne i po EN :2006+A1:2010 1,13 Stanovanjska soseka JARUN, Zagreb, Hrvaška, MEHKI LES Uf =1,4 Ug =0,7 φ=0,043 =1,04 TRDI LES Uf =1,7 Ug =0,7 φ=0,043 =1,13 14 Okna in vrata Judež Okna in vrata Judež 15

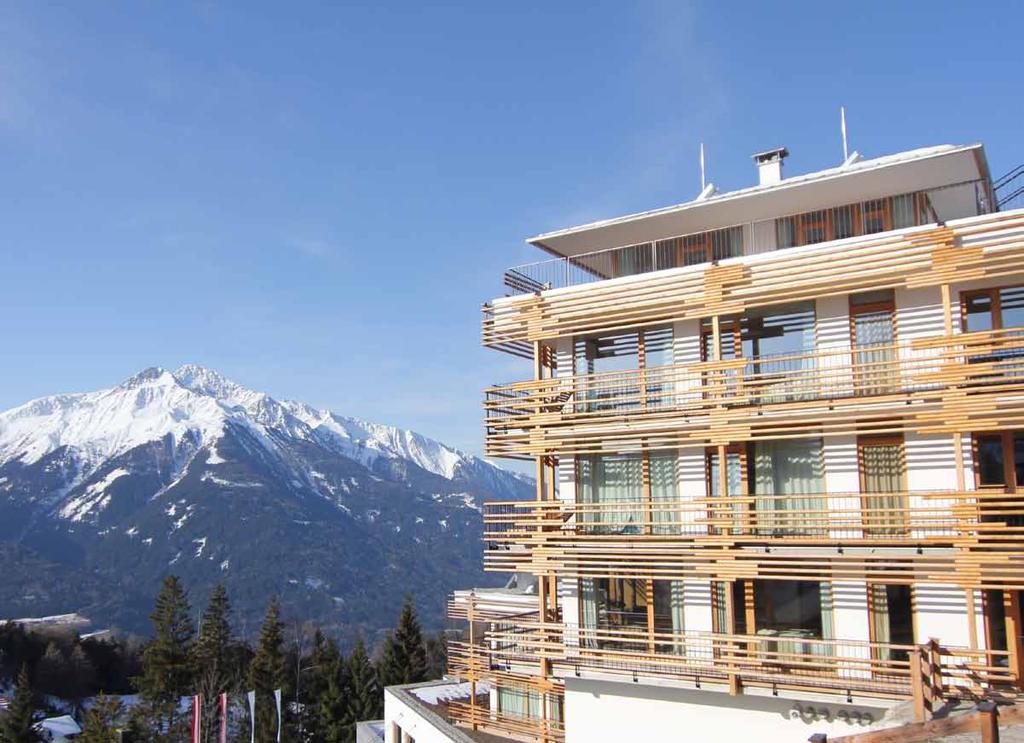

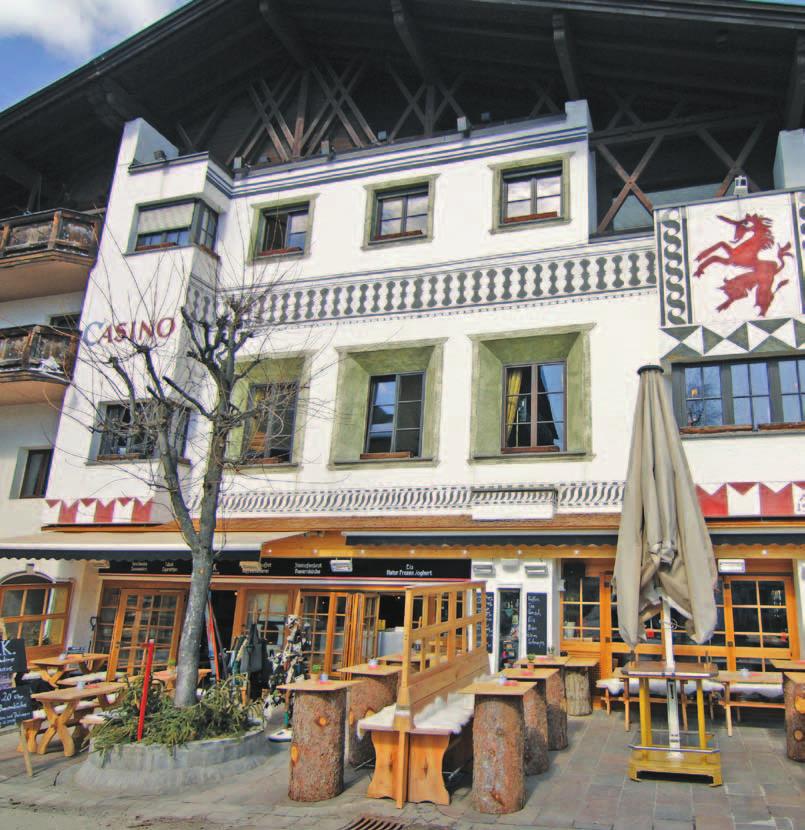

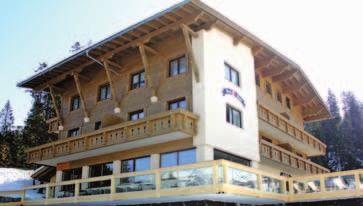

9 IV Schu Comb Kombinacija izjemne kakovosti najboljšega lesa znotraj in vrhunskih nemških aluminijskih profilov za zunanje, moderne, stenske formate razglednih površin in neomejeno svobodo sprostitve. MATERIAL LES ALU TOPLOTNA PREVODNOST =0,85 STEKLO TROSLOJNO, debeline 48 mm VARNOSTNO OKOVJE PRODUKT A OC 50TI.SI TESNILO ALU ODKAPNI PROFIL Ne ALU KRILNI ODKAPNIK Ne Izračuni toplotne i po EN :2006+A1:2010 0,85 FOR FRIENDS HOTEL, Seefeld in Tirol, Avstrija, Okna in vrata Judež Okna in vrata Judež 17

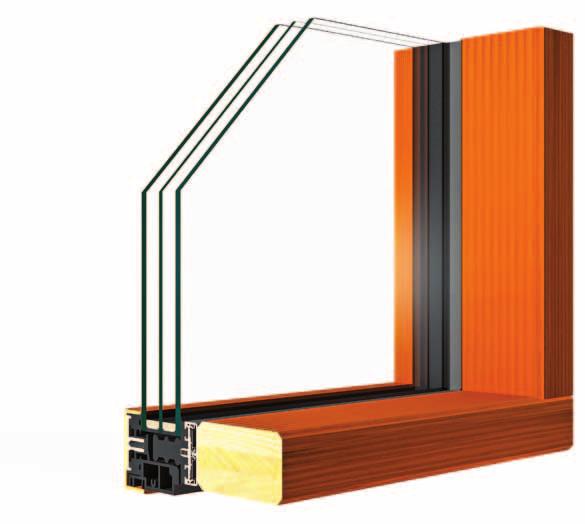

10 IV 92 Pasiv Inovativna kombinacija lesa in visokotehnološkega izolacijskega polnila za najzahtevnejše kupce. Izpolnjevanje zahtev za pasivno gradnjo in okolju prijazni premazi na vodni osnovi, varnostno okovje, troslojna zasteklitev. 0,71 MATERIAL LES TOPLOTNA PREVODNOST = 0,71 STEKLO Troslojno, debeline 50 mm VARNOSTNO OKOVJE DA DEBELINA OKVIRJA 92 mm DEBELINA KRILA 92 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK Izračuni toplotne i po EN :2006+A1:2010 Uf 0,8 MEHKI LES Uf = 0,8 W/m 2 k Ug = 0,5 W/m 2 k φ = 0,043 W/m 2 k = 0,71 W/m 2 k FOR FRIENDS HOTEL, Seefeld in Tirol, Avstrija, Okna in vrata Judež Okna in vrata Judež 19

11 IV 92 Nature Odlične toplotnoizolativne lastnosti ter ekološka čistost in kompaktnost uporabljenega lesa in drugih materialov, bo s kombinacijo troslojne zasteklitve prinesla velik prihranek in zadovoljstvo naravnega ambienta.. 0,84 MATERIAL LES TOPLOTNA PREVODNOST =0,84 =0,93 STEKLO Troslojno, debeline 50 mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 92 mm DEBELINA KRILA 92 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK Izračuni toplotne i po EN :2006+A1:2010 0,93 MEHKI LES Uf =1,2 Ug =0,5 φ=0,043 =0,84 TRDI LES Uf =1,5 Ug =0,5 φ=0,043 =0,93 FOR FRIENDS HOTEL, Seefeld in Tirol, Avstrija, Okna in vrata Judež Okna in vrata Judež 21

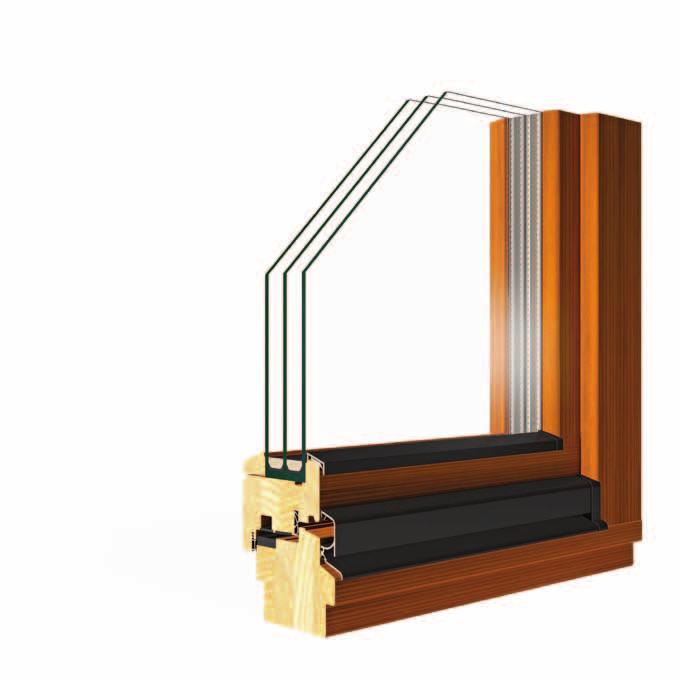

12 IV 78 Nature To okno predstavlja idealno razmerje funkcionalne dovršenosti in energetske izolativnosti. Cenovna dostopnost ga uvršča med tržne nosilce, saj z veliko možnostjo kombinacij, elegantnim okvirjem in čvrstostjo potrjuje svojo veljavo in izpolnjevanje visokih kakovostnih standardov. MATERIAL LES TOPLOTNA PREVODNOST =0,97 =1,07 STEKLO TROSLOJNO DEBELINE mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 78 mm DEBELINA KRILA 78 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK ALU SOFT Izračuni toplotne i po EN :2006+A1:2010 0,97 1,07 Stanovanjske hiše v Sloveniji, Avstriji in Hrvaški MEHKI LES Uf =1,4 Ug =0,6 φ=0,043 =0,97 TRDI LES Uf =1,7 Ug =0,6 φ=0,043 =1,07 22 Okna in vrata Judež Okna in vrata Judež 23

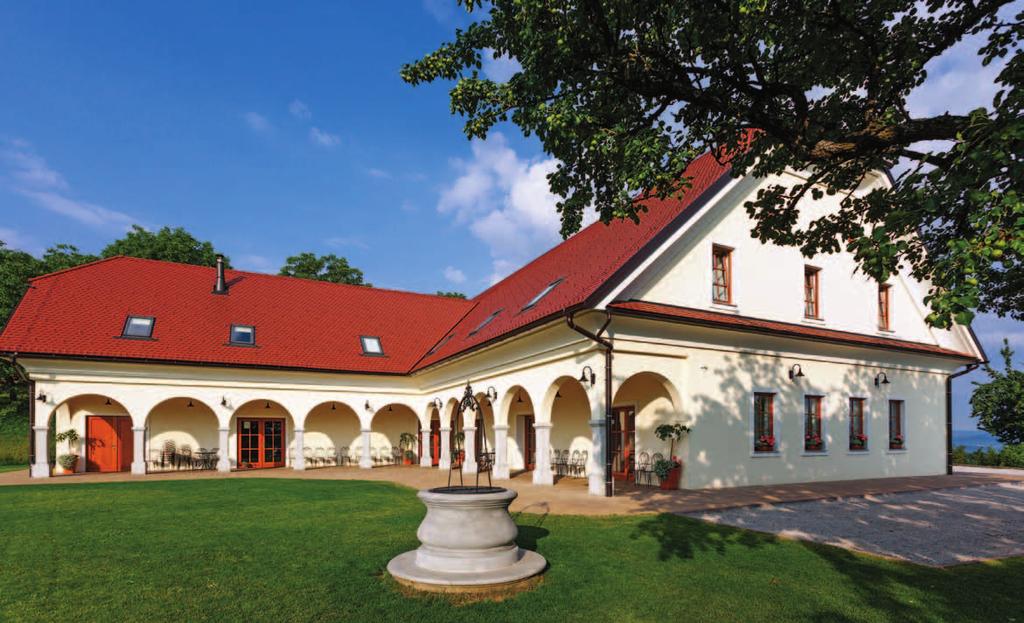

13 IV 68 Nature Preverjena uporabnost vseh vgradnih komponent je garancija, da tudi ta model z dvoslojno zasteklitvijo izpolni zahtevna pričakovanja kupcev in zaupanje nagradi z vsem tistim, kar različne vrste lesa v tehničnem in estetskem merilu nudijo. MATERIAL LES TOPLOTNA PREVODNOST =1,07 =1,17 STEKLO DVOSLOJNO ALI TROSLOJNO DEBELINE mm VARNOSTNO OKOVJE DEBELINA OKVIRJA 68 mm DEBELINA KRILA 68 mm TESNILO Q-LON ALU ODKAPNI PROFIL ALU KRILNI ODKAPNIK ALU SOFT Izračuni toplotne i po EN :2006+A1:2010 1,07 1,17 Vinski dvor DEU, Malkovec, 2010 MEHKI LES Uf =1,5 Ug =0,7 φ=0,044 =1,07 TRDI LES Uf =1,8 Ug =0,7 φ=0,044 =1,17 24 Okna in vrata Judež Okna in vrata Judež 25

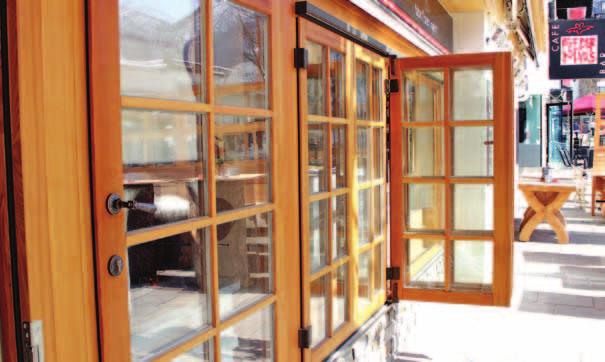

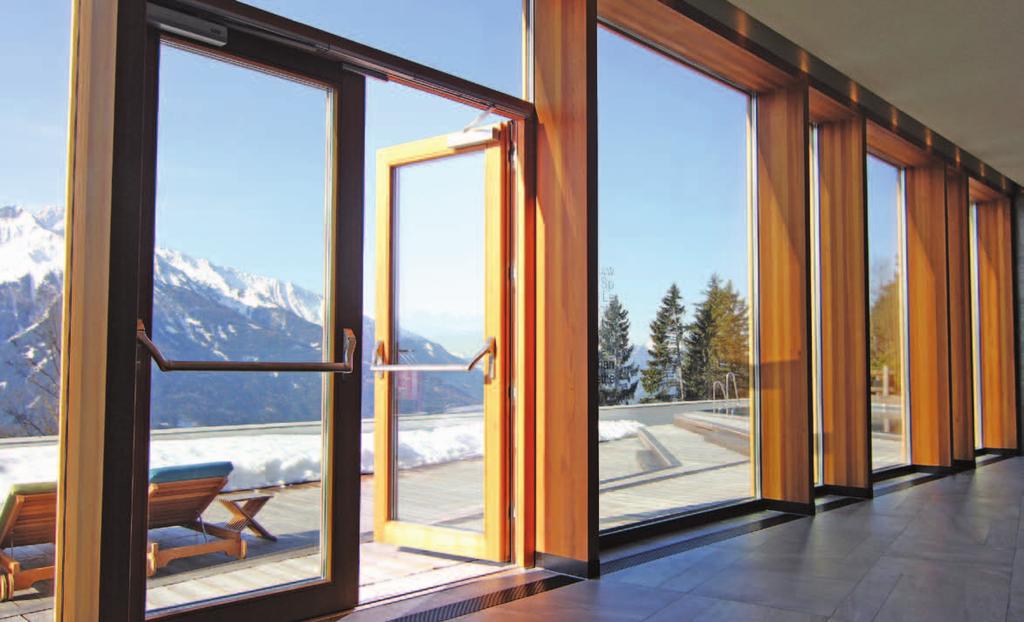

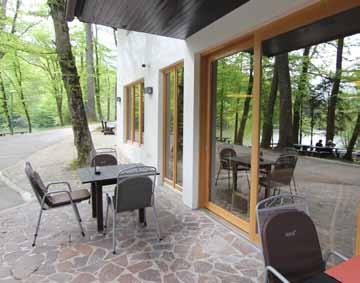

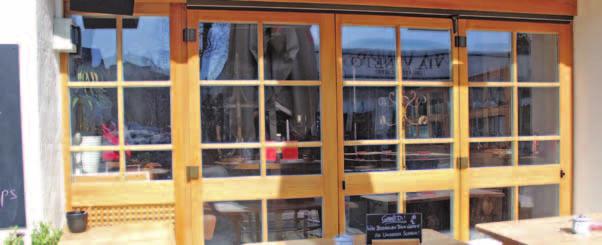

14 Panoramske stene za odprt razgled in svetlobo v prostoru. Prehodnost brez omejitev in odpiranje na več načinov, lahko tudi s fiksnim krilom ob katerem drsi vratni del. Poljubna razmejitev in združevanje prostorov, udobno prehajanje med notranjimi in zunanjimi površinami in nagibno odpiranje za obilico naravne svežine v prostoru ZLOŽLJIVA STENA HARMONIKA Prednosti zložljivih harmonika sten so v tem, da se vsa krila lahko odprejo na eno stran, ali pa delno na eno in delno na drugo stran. Širina odprtine je lahko do 6 m, pomik s kljuko pa je enostaven. DVIŽNO DRSNA STENA Enostavno dvižno in drsno odpiranje omogoča kljuka, s katero lahko krilo fiksiramo v željenem položaju. Masivna izvedba in kakovostno okovje jamčita dolgoletno brezhibno delovanje. Takšna stena je primerna za velike gabarite odprtin. PANORAMSKE IN PREGRADNE STENE 26 Okna in vrata Judež Okna in vrata Judež 27 Fleder Maus, Seefeld, Avstrija, 2014

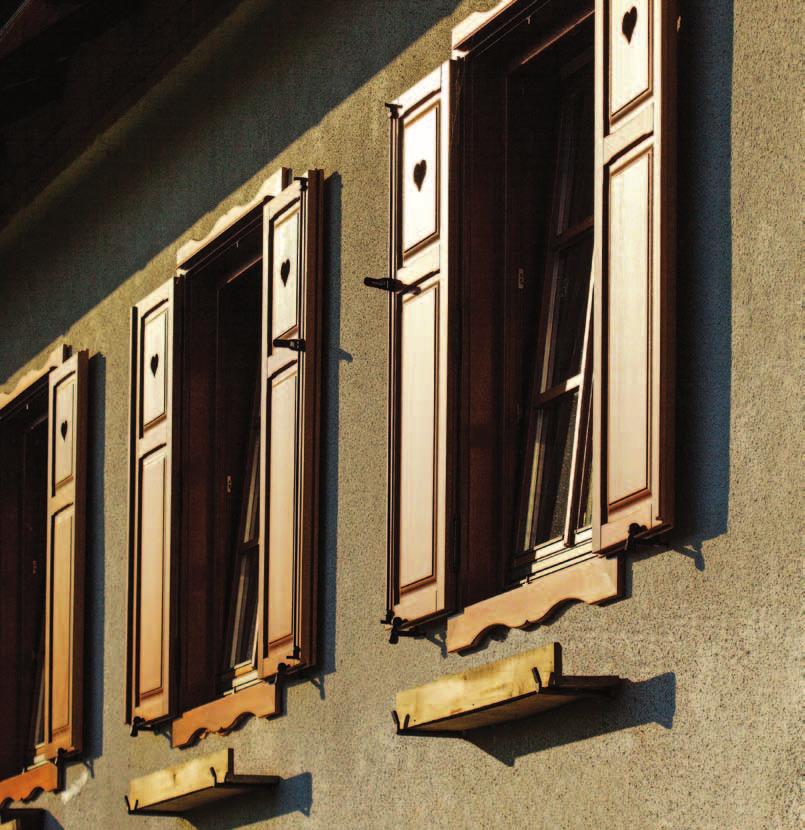

15 Polkna iz lesa omogočajo učinkovito zaščito pred vremenskimi vplivi, prijetno poletno senco, pozimi pa še nekaj energetskega prihranka. Zagotovljeno diskretnost dopolnjujejo s svojo varovalno in estetsko funkcijo, saj so opremljena s kakovostnim okovjem, ki omogoča različne načine odpiranja. Izdelujemo polkna s fiksnimi ali gibljivimi lamelami, polkna s polnili, plank polkna. ROLETE IN ZUNANJE ŽALUZIJE Kot dodatek k oknom lahko ponudimo širok izbor rolet v različnih izvedbah, zunanje žaluzije, komarnike, ki so lahko samostojni ali integrirani, notranje žaluzije, plise zavese. (c) Roletarstvo Medle Predokenska vidna Predokenska podometna Nadokenska Zunanje žaluzije Krpan Zunanje žaluzije Krater KRIŽI Nalepljeni Medstekelni Steklodeljivi Z različnimi izvedbami križev se lahko popestri videz oken, hkrati pa se poudari stil bivanja ter krajevne in arhitekturne značilnosti. POLKNA, SENČILA IN DODATKI 28 Okna in vrata Judež Okna in vrata Judež 29

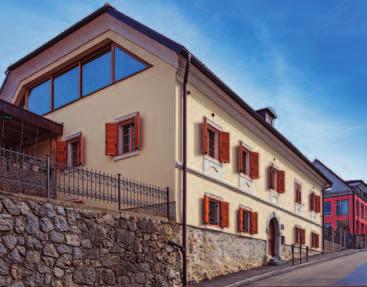

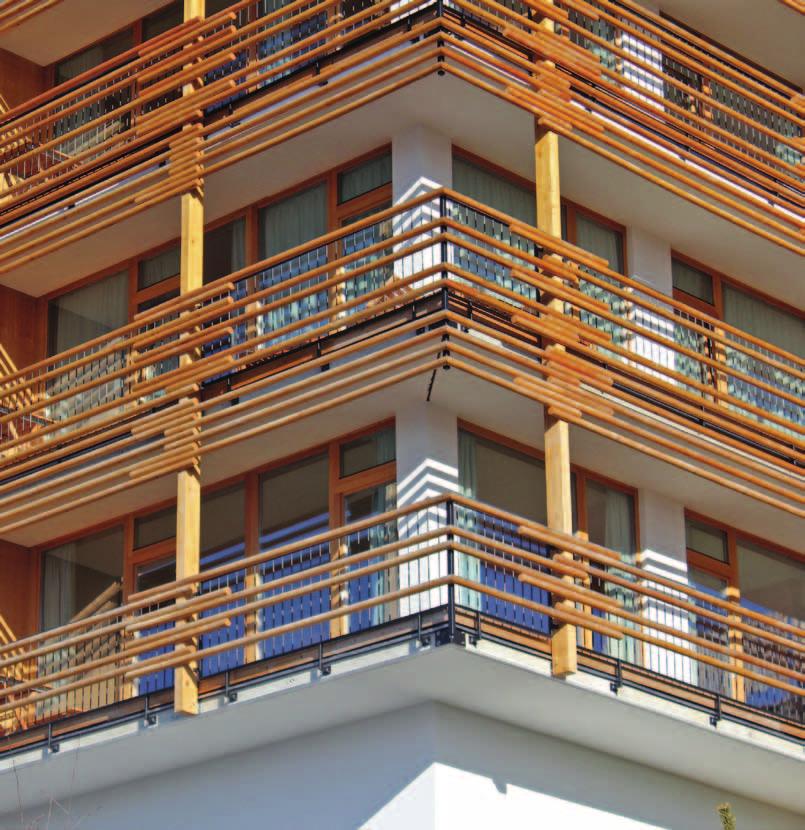

16 Skrb za stavbno dediščino, pristnost zgodovinskega videza, pa tudi kombinacija sodobnih materialov z lesom (Alu-profil prekrit z masivnim lesom), dopolnjujejo našo ponudbo s katero izkazujemo veliko mero individualnega mojstrstva. Izdelujemo tudi starinska dvojna okna, stilno primerne ograje, balkone (gange, verande) in terase, vključno z montažo vsega. Dvojna - škatlasta okna Balkonske ograje in terase PROJEKTI PO MERI 30 Okna in vrata Judež Okna in vrata Judež 31

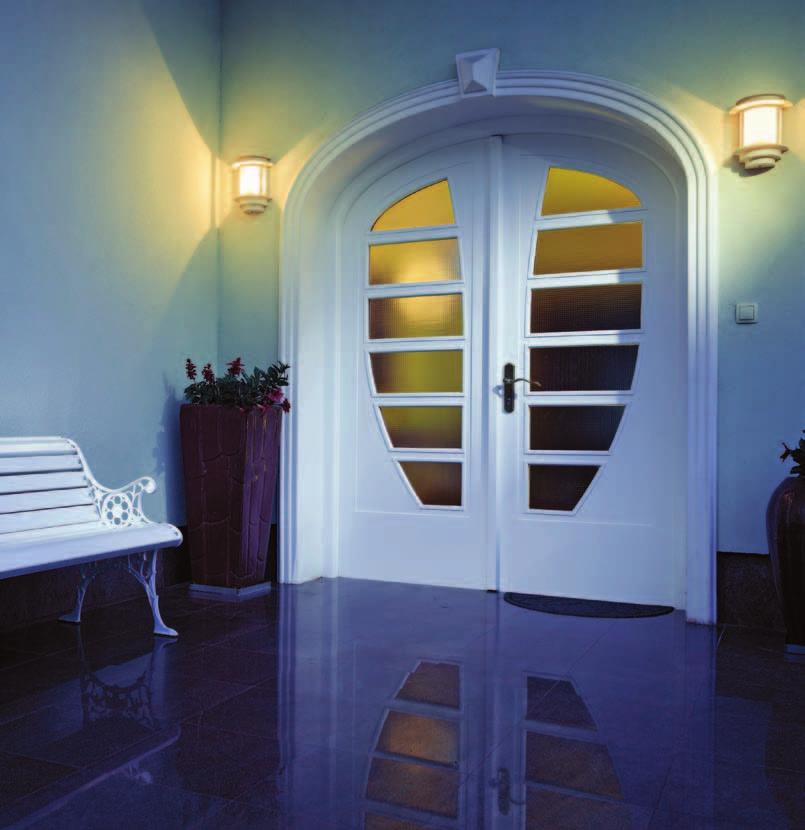

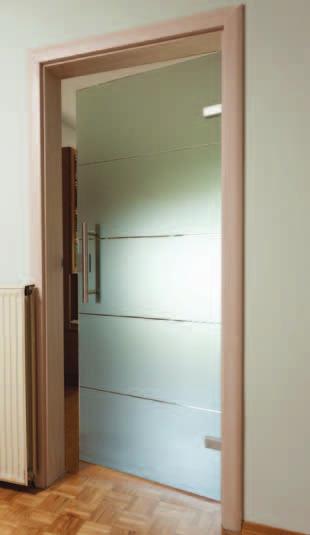

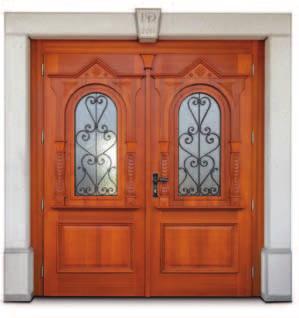

17 Vhodna vrata so pomemben element, ki najbolj poudarjajo lepoto vašega doma. Po vaših željah vam izdelamo stilna ali moderna vhodna vrata z velikim izborom kljuk, stekel in ostalih dodatkov. Notranja vrata Majhne podrobnosti, ki odsevajo vaš stil in način življenja, so bistvene, da vaš bivalni prostor postane dom. Po naročilu izdelujemo notranja zvočno izolativna vrata iz različnih furnirjev ter različnih dizajnov po željah kupcev. zunanja vrata VRATA Okna in vrata Judež 33

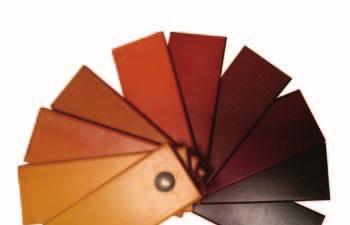

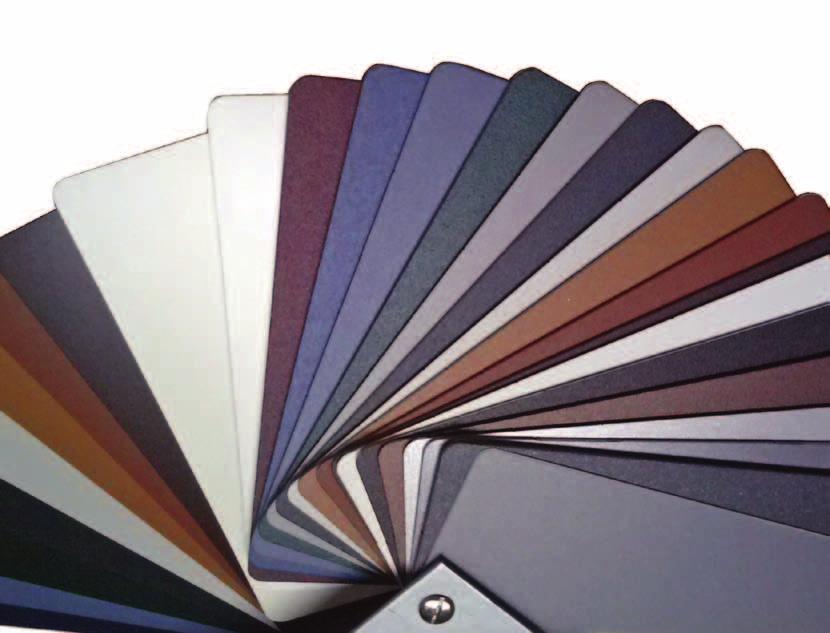

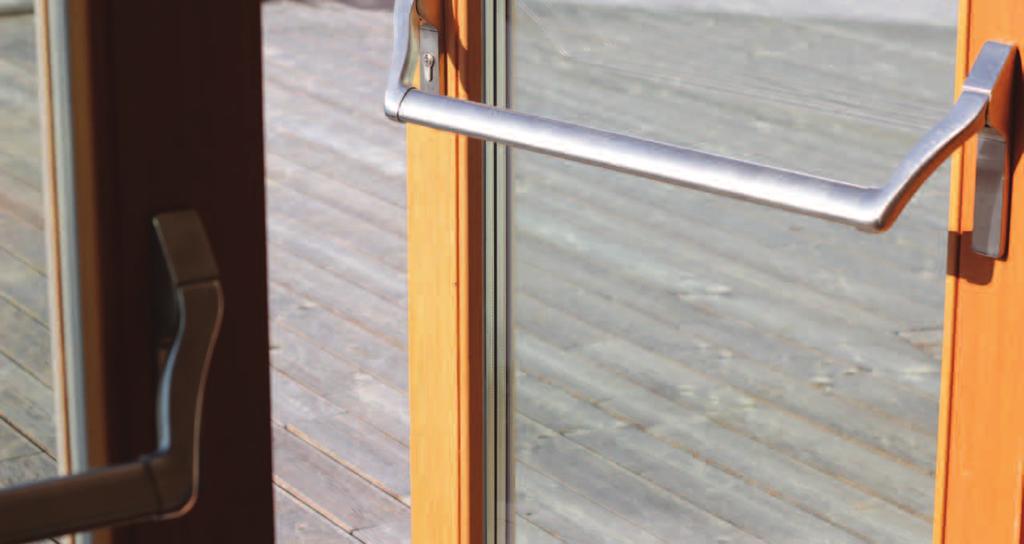

18 S širokim barvnim izborom površinskih obdelav lesa, okovja in dodatkov, natančno uresničujemo pričakovanja naročnika, saj v svojo ponudbo vključujemo le materiale najboljših evropskih proizvajalcev, katerih atestirana kakovost in obstojnost sta preverjeni v ekstremno ostrih in spremenljivih podnebnih razmerah. Kljuke in okovja KPO1 KPO2 KPO3 KPO4 KPO5 KPO6 KPO7 KPO8 KPO9 KOL1 KKV1 KKV2 Skrb za zdravo bivalno okolje, polepšano z enim od stoterih barvnih odtenkov po izbiri naročnika, nas pozicionira kot ekološko osveščenega proizvajalca stavbnega pohištva z najširšim izborom. London New York Berlin Amsterdam Verona Paris Stockholm Meran Zasteklitve in stekla ROČAJI Kljuke za panoramske stene Prozorno Orn.504 beli Chinchilla bela Kathedrall beli Silwit beli Antik rumeni Orn.504 rjavi Aldeutsch beli Altdeutsch rumerni Mastercarre beli R1 R2 R3 R4 R5 PS1 PS2 PS3 PS4 PS5 Katalog barv»nature ALU barve«katalog barv lesa Masterline beli Stopsol supers. clear Satinato beli Stopsol supersilver grey Kathedrall rumeni Stopsol supersilver dark blue Uadi beli Satinato modri Mastercarre beli Satinato zeleni RAZKOŠJE BARV IN STILOV Okna in vrata Judež 35
