1 PREGLED IZDELKOV FAKRO

2 Varnost za naslednje generacije Strešna okna s certifikatom TÜV št. B Popolnoma novo podstrešno stanovanje za vašo in najmanj naslednjo generacijo. Z inovacijsko tehniko, s protivlomno zaščito topsafe, enostavnim upravljanjem in s prijaznostjo do okolja. Z varnostjo mednarodne znamke do ugodnih bivalnih pogojev. Presenečeni boste nad ponudbo profesionalca za strešna okna FAKRO. Da! Obstaja alternativa pri strešnih oknih! 2

3 KONSTRUKCIJA Strešna okna so izdelana iz najkvalitetnejšega, večkratno lepljenega in vakuumsko impregniranega borovega lesa. Končno površinsko zaščito lesu zagotavlja večkratno lakiranje z akrilnimi (naravnimi) ali poliuretanskimi (belimi) laki. Vsi leseni elementi so z zunanje strani zaščiteni z aluminijasto pločevino, ki je odporna na vremenske vplive in UV-žarke. Strešna okna so lahko izdelana tudi iz umetne mase z ojačanim pocinkanim jeklenim jedrom. AVTOMATSKI ZRAČNIK Okna imajo lahko vgrajen avtomatski zračnik (pretok zraka do 52 m 3 /h)* ali standardni zračnik V35 (pretok zraka do 43 m 3 /h)*. Avtomatski zračnik deluje na osnovi tlačnih razlik med notranjim in zunanjim zrakom. Istočasno dosega avtomatski zračnik tudi visok razred vodo tesnosti, tako v odprtem kot tudi zaprtem položaju. Avtomatskega zračnika ni treba zapreti niti pri močnem dežju z vetrom, ali pozimi pri izredno nizkih zunanjih temperaturah. * Vrednost brez filtra v profilu. TERMOIZOLACIJSKA ZASTEKLITEV Energijsko varčna U3 z zunanjim kaljenim steklom iz ESG. U-vrednost stekla 1,1 W/m 2 omogoča boljšo zaščito pred mrazom (manj toplotne izgube pozimi) in vročino (manjše segrevanje prostora poleti). Varčna L3 z dvojnim, lepljenim notranjim steklom iz VSG in zunanjim kaljenim steklom iz ESG s samočistilnimi lastnostmi. Izredno energijsko varčna U5 s strojnim steklom ter dvokomorno zasteklitvijo. U-vrednost stekla 0,5 W/m 2 K v veliki meri preprečuje toplotno izgubo pozimi. FUNKCIONALNOST Velika izbira med številnimi modeli in velikostmi oken omogoča prilagoditev vsem prostorom na podstrešju. Strešna okna z obračanjem okoli sredinske osi, okna z dvignjeno osjo ali kombinirana okna imajo kljuko na spodnji strani krila, kar poenostavi upravljanje pri višji vgradnji. Višja vgradnja omogoča optimalnejše osvetlitev prostora. Kljuka ima tri stopnje zapiranja, kar omogoča zračenje v dveh odprtih položajih. 3

4 VARNOST Poleg glavnih funkcij kot je osvetlitev in zračenje prostora morajo strešna okna zagotavljati tudi varnost in ščititi pred neželenim padcem v zgradbo. Enotna smernica za okna in vrata EN , ki je začela veljati 1. februarja 2007, natančno opredeljuje varnostne zahteve, ki jih morajo izpolnjevati okna. Strešna okna FAKRO nudijo ustrezno varnost delavcem na strehi in prebivalcem podstrešnega stanovanja. Kaljeno steklo (ESG/VSG) in ojačana konstrukcija topsafe omogočata izpolnitev najmanj 3. varnostnega razreda, ki ga določa varnostni preizkus po evropski smernici EN višina padca nivo udarca 20 cm 30 cm 45 cm 70 cm 95cm Varnostni razred opisuje višino padca 50 kg težke, mehke uteži na najšibkejši del okenskega krila. razred I razred II razred III razred IV razred V Preizkus po smernici EN večja zaščita pred vlomi Vsa strešna okna FAKRO izpolnjujejo najmanj III. varnostni razred. dovoljen strešni naklon Podjetje FAKRO priporoča pri strehah z manjšim naklonom od 30 vgradnjo strešnih oken najmanj III. varnostnega razreda. Tako je zmanjšana nevarnost, da bi dimnikarji, krovci ali monterji anten možnost nenamerno uporabe stopili na zunanjo stran okenskega krila in padli v prostor. Prednost zaščite pred vdorom je električnega pri tem na krmiljenja dlani. široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 4

5 PROTIVLOMNA ZAŠČITA Vedno pogosteje prihaja do vlomov v stanovanja in hiše. Iz leta v leto je oprema v hišah dragocenejša, zaradi česar je tudi želja po zaščiti lastnega premoženja večja. Z nameščanjem različnih alarmnih naprav ob vratih in fasadnih oknih pa največkrat pozabimo na strešna okna. Vendar kot kažejo najnovejše raziskave, se število vlomov skozi strešna okna povečuje, predvsem pri nizkih objektih s položnimi strehami. Za preprečitev vlomov skozi strešna okna je podjetje FAKRO razvilo protivlomno zaščito topsafe. Glavne značilnosti sistema topsafe: inovacijska rešitev pritrditve okovja, ojačana zapiralna ploščica in lesena konstrukcija, dodaten jekleni profil na spodnjem delu krila, kar preprečuje vlom z orodjem. Daljši in močnejši vijaki, ki so v leseno krilo nameščeni poševno, preprečujejo, da bi se okovje odtrgalo in krilo potisnilo v prostor. Kovinski element v zapiralni ploščici okrepi zapah. Kovinska letev oteži vlom z orodjem. Zaradi protivlomne zaščite topsafe so strešna okna FAKRO v primeru vloma najbolj zaščitena. 5

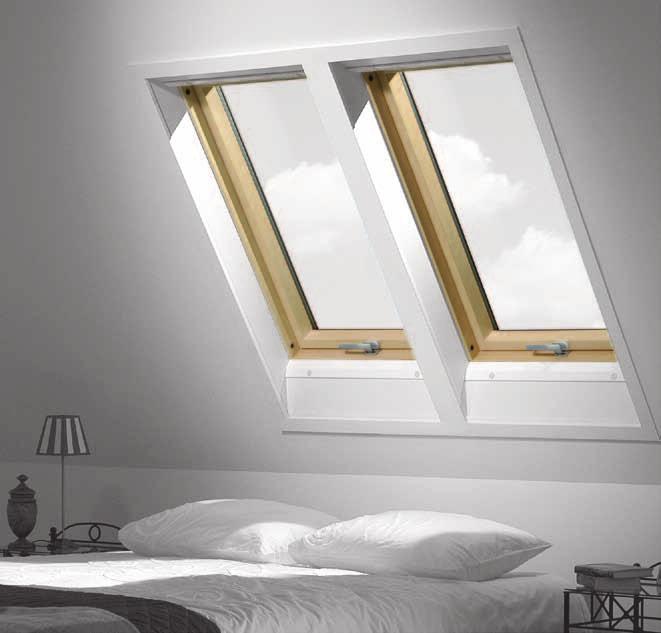

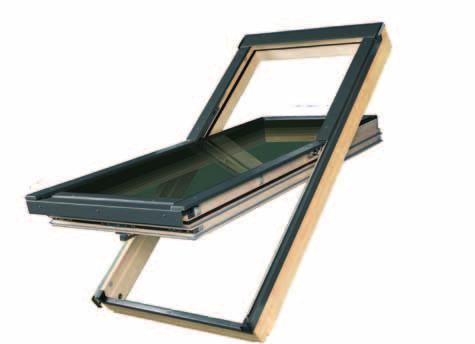

6 NARAVNA LESENA OKNA Z ZRAČNIKOM v10 STANDARD STREŠNA OKNA Strešno okno s krilom, ki je vpeto na sredini. Enostavno upravljanje s kljuko na spodnjem delu krila, dve stopnji zapiranja. FTS-V ima vgrajen zračnik V10. Enostavno čiščenje in upravljanje zunanjega senčila zaradi možnosti obračanja krila za 180 FTS-V U2 FTS-V Steklo U2 zunanja šipa kaljena, notranje steklo z naparjeno plastjo. Prostor med šipama zapolnjen s plinom argon. zračnik V10 najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les kljuka standard z dvojnim zapiranjem dvakratni premaz borovega lesa z akrilnim lakom dovoljen strešni naklon možnost uporabe električnega krmiljenja široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 55x78 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x x98 134x x Dimenzije na zalogi, ostale po naročilu 6

7 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug (EN 673): zračnik: pretok zraka: FTS-V U2 V10 do 10 m 3 /h strešno okno z okovjem na sredini α cm 7

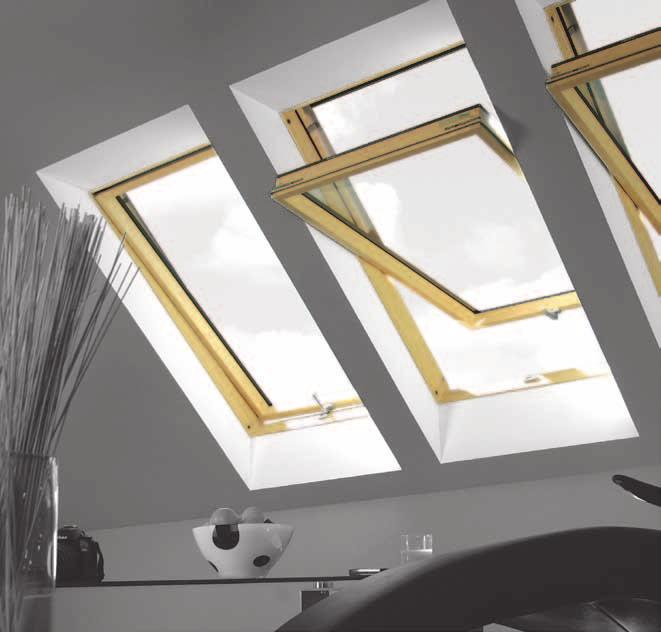

8 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p FTP-V U3 FTP-V L3 FTP-V U5 FTP-V G6 profi STREŠNA OKNA PROFI Profesionalno strešno okno s krilom, ki je vpeto na sredini. Enostavno upravljanje s kljuko na spodnjem delu krila, tri stopnje zapiranja. Z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. Standardna dobava z različnimi termoizolacijskimi stekli. FTP-V U3 FTP-V L3 FTP-V U5 FTP-V G6 NOVOST avtomatski zračnik Energijsko varčna U3 zunanje kaljeno steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. Izredno energijsko varčna U5 dvokomorna zasteklitev s 3 EGSstekli, zunanje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjeno s plinom krypton. kljuka Elegant z različnimi stopnjami zapiranja Energijsko varčna G6 - Zunanje steklo: 6mm ESG, kaljeno z naparjeno plastjo in samočistilnim nanosom - Izoliran distančnik TGI - Vmesni prostor: 12mm, - Polnilo iz žlahtnega plina (krypton) - Notranje steklo: 2x3mm VSG z naparjeno plastjo večja zaščita pred vlomi dovoljen strešni naklon dvakratni premaz borovega lesa z akrilnim lakom možnost uporabe električnega krmiljenja najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI FTP-V U3 VELIKOST 55x78 55x98 OZNAKA VELIKOSTI x118 66x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x x98 134x x Dimenzije na zalogi, ostale po naročilu 8

9 Strešna okna s certifikatom TÜV št. B FTP-V U3 do 52 m3/h FTP-V L3 do 52 m3/h strešno okno z okovjem na sredini FTP-V U5 0,97 W/m²K 0,5 W/m²K do 52 m3/h FTP-V G6 1,3 W/m²K 1,0 W/m²K do 52 m3/h 130 cm TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: 9

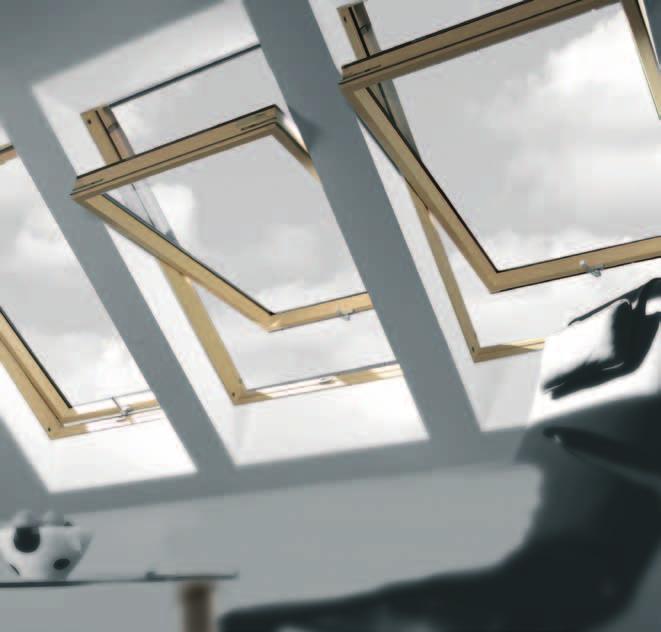

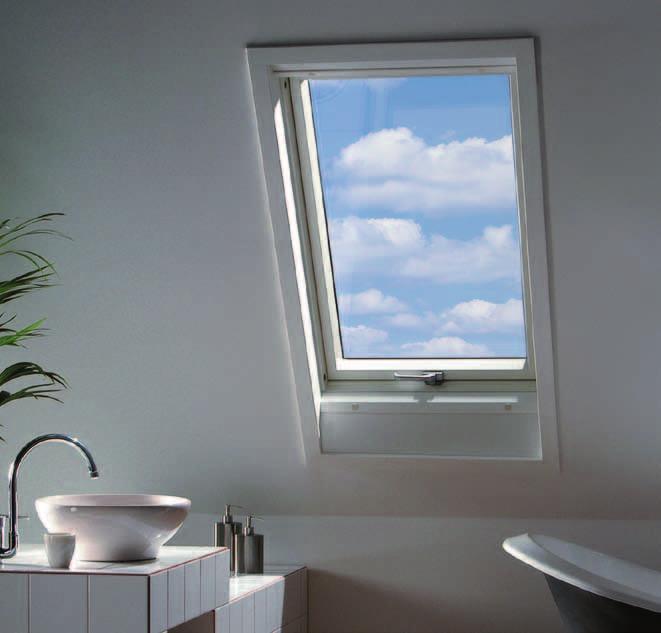

10 BELA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p FTU-V U3 profi STREŠNA OKNA PROFI Profesionalno strešno okno s krilom, ki je vpeto na sredini. Lesena okna s povečano odpornostjo proti vlagi, trojnim premazom belega poliuretanskega laka in gladko površino okvirja. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice). V vlažnih prostorih z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice, je priporočljiva vgradnja oken iz umetne mase. Enostavno upravljanje s kljuko na spodnjem delu krila, tri stopnje zapiranja. Z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. avtomatski zračnik Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. Izredno energijsko varčna U5 dvokomorna zasteklitev s 3 EGSstekli, zunanje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjeno s plinom krypton. Energijsko varčna G6 - Zunanje steklo: 6mm ESG, kaljeno z naparjeno plastjo in samočistilnim nanosom - Izoliran distančnik TGI - Vmesni prostor: 12mm, - Polnilo iz žlahtnega plina (krypton) - Notranje steklo: 2x3mm VSG z naparjeno plastjo kljuka Elegant z različnimi stopnjami zapiranja večja zaščita pred vlomi trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja dovoljen strešni naklon možnost uporabe električnega krmiljenja najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI FTU-V U3 55x78 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x x98 134x x Dimenzije na zalogi, ostale po naročilu 10

11 Strešna okna s certifikatom TÜV št. B FTU-V U3 do 52 m3/h FTU-V L3 do 52 m3/h strešno okno z okovjem na sredini FTU-V U5 0,97 W/m²K 0,5 W/m²K do 52 m3/h FTU-V G6 1,3 W/m²K 1,0 W/m²K do 52 m3/h 130 cm TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: 11

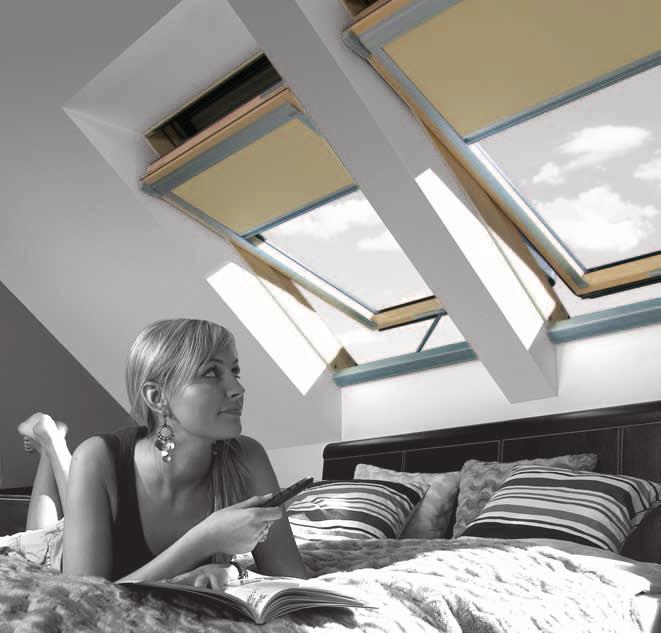

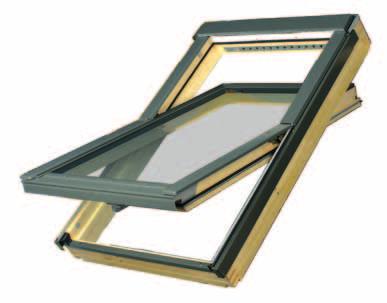

12 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM IN ELEKTRIČNIM UPRAVLJANJEM FTP-V U3 Electro FTU-V U3 Electro BELA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM IN ELEKTRIČNIM UPRAVLJANJEM Electro Naravna lesena okna Strešno okno s tovarniško nameščenim in skrito vgrajenim verižnim pogonom, 3-kanalnim krmilnim sistemom vključno z daljinskim upravljalnikom, dežnim senzorjem in vgrajeno potrebno povezavo za montažo električnega senčila. Priložen dežni senzor z ogrevano površino ponuja visoko mero udobnosti, ker se okno ob dežju samodejno zapre. Na okvirju so kontaktni elementi za priključek električnih senčil (zunanjih in notranjih). Enostaven priključek na električno omrežje 230 V. Z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Udobno upravljanje z daljinskim upravljalnikom. Verižni pogon je povezan s kljuko zato da je okno mogoče odpreti tudi ročno. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180 kar omogoča enostavno čiščenje stekla. FTP-V FTU-V Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. avtomatski zračnik Izredno energijsko varčna U5 dvokomorna zasteklitev s 3 EGSstekli, zunanje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjeno s plinom krypton. FTU-V FTP-V dežni senzor verižni pogon s krmilno centralo in daljinskim upravljalnikom večja zaščita pred vlomi dvakratni premaz borovega najkvalitetnejši, večkratno lepljen in vakuumsko lesa z naravnim akrilnim impregniran borov les lakom trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja dovoljen strešni naklon široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 12 FTP-V U3 Electro 66x98 66x118 66x Dobava po naročilu 14 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x98 134x

13 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: FTP-V U3 Electro do 52 m 3 /h FTU-V U3 Electro do 52 m 3 /h FTP-V L3 Electro do 52 m 3 /h FTP-V U5 Electro 0,97 W/m²K 0,5 W/m²K do 52 m 3 /h strešno okno z okovjem na sredini 130 cm 13

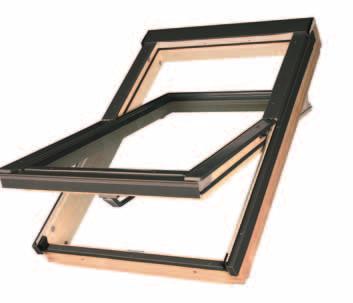

14 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p FTP-V P2 NOVOST SECURE STREŠNA OKNA PROFI Spet eno novo, varno strešno okno v že tako pestrem in odličnem programu podjetja FAKRO. Upoštevanje bogatih idej pri tehnični zasnovi tega okna skrbi za povečano proti vlomno zaščito. Okno ne vsebuje samo že poznanega»topsave«sistema, temveč ima serijsko vgrajeno tudi naslednje: izpopolnjen sistem zaščite pred demontažo stekla, lepljeno, varnostno steklo razreda P2 ter - varnostni ročaj s ključavnico. Okna FTP-V P2 Secure vgrajujemo predvsem na tistih delih strehe, kjer je dostop do strešnih oken enostaven in nenevaren pri nizkih hišah s položnimi strehami, pri visokih stavbah z zunanjimi evakuacijskimi stopnicami itd. Strešno okno FTP-V P2 Secure je s sistemoma topsave in zaščite pred demontažo stekla ter samim proti vlomnim steklom razreda P2 dobro protiorožje nepovabljenim gostom z zlobnimi nameni. Strešno okno FTP-V Secure je prejel nizozemski policijski izkaz varno bivanje lepljeno varnostno steklo s proti vlomno šipo razreda P2 avtomatski zračnik ročaj s ključavnico zaščita pred demontažo stekla od zunaj večja zaščita pred vlomi dovoljen strešni naklon najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les možnost uporabe električnega krmiljenja dvakratni premaz borovega lesa z akrilnim lakom široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 14 FTP-V P2 55x78 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x98 134x x Dobava po naročilu

15 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: FTP-V P2 do 52 m 3 /h strešno okno z okovjem na sredini α cm 15

16 TERMOIZOLACIJSKA LESENA OKNA brez zračnika FTT U5 FTT/U U5 NIZKOENERGIJSKA STREŠNA OKNA Okno za varčevanje energije, ki je primerno za nizkoenergijske in pasivne hiše. Okna z nihajno konstrukcijo. Okensko krilo ima do 30% močnejši okvir kot ostala strešna okna. Štirikratni tesnilni sistem. Tesnila so narejena iz kakovostnih elastičnih in vzmetnih materialov, zaradi česar se trdno prilegajo steklu in tako zmanjšajo izgubo toplote. Brez zračnika. Okna so primerna za prostore z mehanskim zračenjem in izkoriščanjem toplote. Enostavno upravljanje s kljuko na spodnjem delu okna, tri stopnje zapiranja. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. TERMOIZOLACIJSKA BELA LESENA OKNA brez zračnika brez zračnika Izredno energijsko varčna U5 - dvokomorna zasteklitev s 3 EGSstekli, zunanje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostora med šipami zapolnjena s plinom krypton. kljuka Elegant z različnimi stopnjami zapiranja večja zaščita pred vlomi najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les dovoljen strešni naklon dvakratni premaz borovega lesa z naravnim akrilnim lakom možnost uporabe električnega krmiljenja široka paleta dodatne opreme za naše ugodje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI FTT U5 55x78 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x98 134x x Dimenzije na zalogi, ostale po naročilu 16

17 Strešna okna s certifikatom TÜV št. B strešno okno z okovjem na sredini FTT U5 0,94 W/m²K 0,5 W/m²K 130 cm TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: 17

18 Thermo TERMOIZOLACIJSKA LESENA OKNA brez zračnika FTT U6 FTT U8 Thermo NOVOST HV-AT Thermo +E 0,58* NIZKOENERGIJSKA STREŠNA OKNA Strešna okna FTT Thermo so bila narejena na osnovi zahtev načrtovanja pasivnih zgradb. Novo strešno okno FTT Thermo izpolnjuje vedno ostrejše zahteve in predpise gradbenega sektorja po kvaliteti toplotne izolacije in s tem varčnosti pri izgubi toplotne energije. Lahko ga brez pomisleka gradimo v pasivne objekte. To novo, ultra toplotno varčno strešno okno, je strešno okno, ki ga odlikuje inovativna konstrukcija. Optimalna tesnitev kritičnih točk toplotnih izgub zagotavlja maksimalne prihranke pri ogrevanju, konstrukcija okovja pa povsem enostavno upravljanje. FTT U8 Thermo okno s faktorjem toplotne prevodnosti Uw=0,58 W/m2K* je trenutno najvarčnejše strešno okno na svetovnem tržišču. Za zagotovitev tako dobrega rezultata, je resnično potrebna nova, inovativna konstrukcija pri strešnih oknih. Širši in debelejši leseni profili, nova, tri slojna zasteklitev s petimi šipami, spremenjen sistem zapiranja krila bistveno zmanjšujejo možnosti nastankov toplotnih mostov in tako nudijo res odlično toplotno izolacijo. Strešno okno FTT Thermo odpiramo z obračanjem krila, ki pa ni vpeto v sredini okenskega okvirja, temveč je os obračanja za 7 cm dvignjena. Poleg dobrega zračenja omogoča dvignjeno krilo boljši razgled tudi višjim osebam. Inovativno okovje omogoča brezstopenjsko namestitev krila v vsaki poziciji pri kotu odpiranja Ta strešna okna so štirikratno tesnjena. * Uw vrednost 0,58 W/m2K dosežemo z oknom FTT U8 vgrajenim s termo izolacijsko obrobo EHV-AT Thermo ( vrednost po EN ISO :2007) Izolacijska zasteklitev U6 super izolacijsko steklo zahvaljujoč dvignjenemu krilu, je dostop in razgled enkraten izolacijsko steklo U8, Ug=0,3 W/m2K večja zaščita pred vlomi najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les dovoljen strešni naklon dvakratni premaz borovega lesa z naravnim akrilnim lakom široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 18 FTT U6 55x98 66x Dobava po naročilu 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x

19 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: FTT U6 0,81 W/m²K 0,5 W/m²K FTT U8 Thermo 0,58 W/m²K 0,3 W/m²K 110 cm 240 cm 19

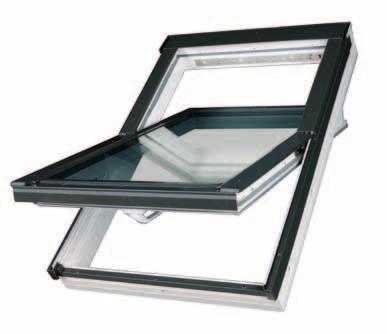

20 STREŠNA OKNA PTP-V U3 PVC PROFIL PI Strešno okno s krilom, ki je vpeto na sredini. Okno je izdelano iz belih plastičnih profilov z ojačanim pocinkanim jeklenim jedrom in so tako primerna tako za prostore z občasno povečano zračno vlago (kuhinje, kopalnice), kot tudi za prostore z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice. Možna dobava tudi v drugih barvah in imitaciji lesa (bor in hrast). Enostavno upravljanje s kljuko na spodnjem delu okna, tri stopnje zapiranja. S standardnim zračnikom V35. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. GO PTP-V PLASTIČNA OKNA S STANDARDNIM ZRAČNIKOM V35 Energijsko varčna U3 zunanje kaljeno steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. standardni zračnik V35 beli profili iz umetne mase z ojačanim pocinkanim jeklenim jedrom. Umetna masa ima visoko obstojnost na vlago. Okno je odporno na rjo in vremenske vplive. večja zaščita pred vlomi dovoljen strešni naklon bela kljuka Elegant z različnimi stopnjami zapiranja možnost uporabe električnega krmiljenja kljuka z različnimi stopnjami zapiranja pri oknih iz umetne mase v imitaciji hrasta široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 20 PTP-V U3 55x78 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 94x98 94x118 94x x x x98 134x Dimenzije na zalogi, ostale po naročilu

21 Strešna okna s certifikatom TÜV št. B PTP-V U3 V35 do 43 m3/h strešno okno z okovjem na sredini 130 cm TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: 21

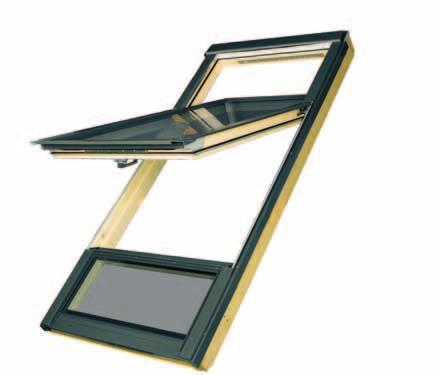

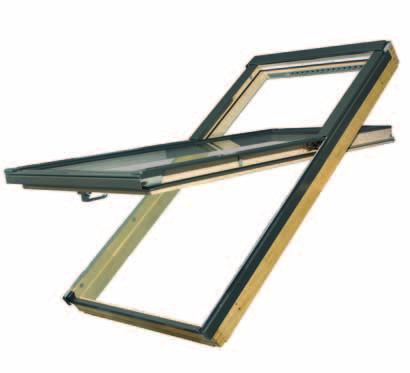

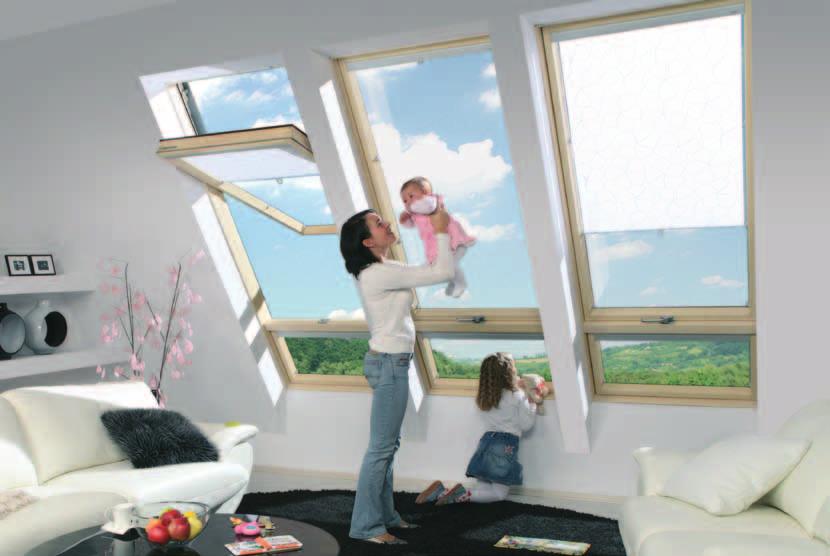

22 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM FYP-V U3 FYU-V U3 BELA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p ENOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO Strešno okno zaradi inovacijskega okovja povezuje prednosti vrtljivega in navadnega okna. Krilo v spodnjem delu omogoča funkcijo navadnega odpiranja in zaradi svoje velikosti odlično osvetli prostor. Dvignjena os višjim osebam omogoča enostaven dostop do roba okna. Pri strešnem naklonu je možna namestitev spodnjega roba okna pri približno 90 cm in zgornjega roba pri približno 220 cm od talne površine. Pri obračanju v območju od 0 do 45 inovacijsko okovje omogoča, da je krilo v tem položaju fiksirano. Enostavno upravljanje s kljuko na spodnjem delu krila, tri stopnje zapiranja. Z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Enostavno obračanje krila okoli sredinske osi do 160, kar tudi zagotavlja enostavno čiščenje stekla. Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. avtomatski zračnik Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. kljuka Elegant z različnimi stopnjami zapiranja večja zaščita pred vlomi dovoljen strešni naklon možnost uporabe električnega krmiljenja najkvalitetnejši, večkratno trojni premaz borovega lesa z belim poliuretanlepljen in vakuumsko skim lakom in gladko impregniran borov les površino okvirja široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 22 78x140 78x160 78x180 78x206 94x140 94x160 94x180 94x Dobava po naročilu dvakratni premaz borovega lesa z akrilnim lakom

23 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: FYP-V U3 do 52 m 3 /h FYU-V U3 do 52 m 3 /h enokrilno strešno okno z dvignjeno osjo 110 cm 240 cm 23

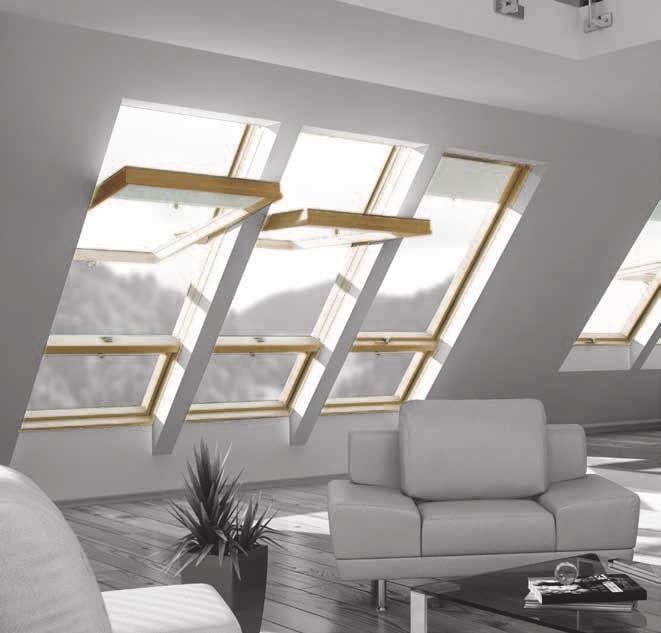

24 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM FDY-V U3 FDY-V/U U3 BELA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p DVOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO Okno ima dve krili. Zgornje gibljivo krilo se odpira z obračanjem okoli svoje osi. Spodnje krilo je fiksno z VSGzasteklitvijo. Pri strešnem naklonu je možna namestitev spodnjega roba okna pri približno 90 cm in zgornjega roba pri približno 220 cm od talne površine. Ker ima okno večjo stekleno površino, namestitev dveh posameznih oken enega nad drugim ni več potrebno. Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. Z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Enostavno obračanje krila okoli sredinske osi do 160, kar tudi zagotavlja enostavno čiščenje stekla. Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGIdistančnik, prostor med šipami zapolnjen s plinom argon. avtomatski zračnik kljuka Elegant z različnimi stopnjami zapiranja najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les dovoljen strešni naklon Izolacijska zasteklitev L3 varnostno steklo - Sestava zasteklitve: 4HS Tg14Ar 33.1T - Zunanje steklo: 4 mm ESG, kaljeno s samočistilnim nanosom - Izoliran distančnik TGI - Vmesni prostor : 14 mm, - Polnilo iz žlahtnega plina (argon) - Notranje steklo: 2x3 mm VSG z naparjeno plastjo možnost uporabe električnega krmiljenja široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI PREGLED VELIKOST VELIKOSTI [cm] OZNAKA VELIKOSTI 78x206 55x7878x186 55x98 55x118 66x / / / /50 Dobava po naročilu dvakratni premaz borovega lesa z akrilnim lakom trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja večja zaščita pred vlomi 78x23566x14078x255 66x118 78x98 94x186 78x140 78x118 94x206 78x160 94x23594x118 94x98 94x255 94x140 94x x x x x98 134x x140 78/ / / / / / /50 94/78 78/78 94/50 78/98 94/98

25 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: FDY-V U3 do 52 m 3 /h FDY-V/U U3 do 52 m 3 /h 70 cm 190 cm 110 cm dvokrilno strešno okno z dvignjeno osjo 25

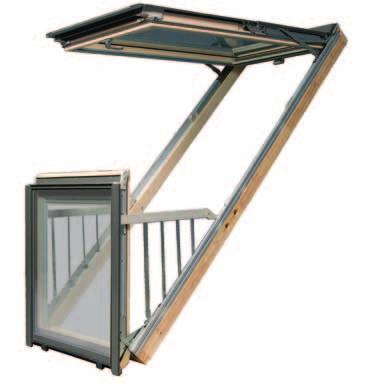

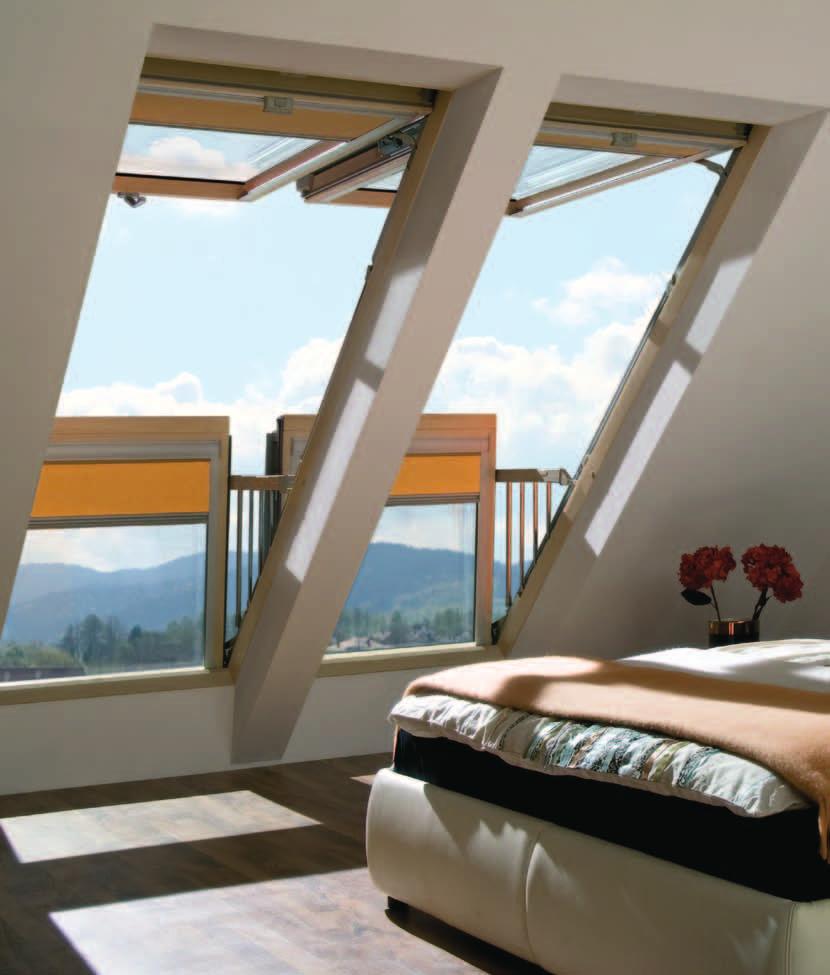

26 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM FGH-V P2 NOVOST Balkonsko okno Novo okno iz družine velikih, dolgih strešnih oken FAKRO, pri katerem obe odprti krili tvorita majhen balkon. Gornje krilo z velikim kotom odpiranja navzgor (45 ) in spodnje krilo, ki ga potisnemo navzven ter varnostno učvrstimo, omogočata enostaven izstop iz prostora. Zelo hitro smo na svežem zraku, se nastavimo sončnim žarkom, uživamo v neomejenem razgledu, lahko pa tudi zelo praktično prezračimo svojo posteljnino, obleko itd. Ko spodnje krilo s potiskom naprej odpremo, istočasno izvlečemo na obeh straneh okna zložljivi ograji, ki sta integrirani v celotni konstrukciji tega strešnega okna. Stranski ograji in spodnje krilo, ki jih v skrajni točki učvrstimo, poskrbijo za našo ustrezno varnost pred padcem s strehe. Ko balkonsko okno FGH-V P2 zapremo, se stranski ograji avtomatsko zložita v okensko konstrukcijo in sta skriti pod pokrivnimi pločevinami. Ograji na strehi nista vidni, zato je zaprto balkonsko okno po obliki povsem enako vsem ostalim strešnim oknom. Skriti ograji pa sta tudi dobro zaščiteni pred zunanjimi vremenskimi vplivi ter umazanijo. Obe krili sta zastekljeni s P2 izolacijskim steklom, ki ima zunanjo šipo kaljeno, notranjo pa varnostno, dvojno lepljeno šipo. Zunanji del izolacijskega stekla je prevlečen s samočistilnim sredstvom, tako da nakopičeno umazanijo vsak dež sproti odplakne. Balkonsko okno FGH-V P2 nam s svojo velikostjo in vgrajenim avtomatskim zračnikom v stanovanju ustvarja zelo prijetno in zdravo mikroklimo. Mere strešnih balkonskih oken: 78x255 in 94x255 avtomatski zračnik Izolacijska zasteklitev P2 varnostno steklo - Sestava zasteklitve: 4HS Tg14Ar 33.2T - Zunanje steklo: 4 mm ESG, kaljeno s samočistilnim nanosom - Izoliran distančnik TGI - Vmesni prostor : 14 mm, - Polnilo iz žlahtnega plina (argon) - Notranje steklo: 2x3 mm VSG z naparjeno plastjo - Ug=1,1 W/m2K (EN 673) večja zaščita pred vlomi dovoljen strešni naklon široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 26 78x255 94x255 CD DD dvakratni premaz borovega lesa z akrilnim lakom najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les

27 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: FGH-V 1,5 W/m²K 27

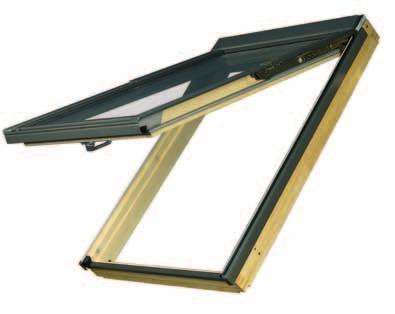

28 NARAVNA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM STREŠNA OKNA Z DVOJNIM, KOMBINIRANIM ODPIRANJEM Dve ločeni (neodvisni) funkciji odpiranja okenskega krila: nihajna in sklopna funkcija. Sklopna funkcija okno zadrži v izbranem kotu med 0 in 35 stopinjami, zaradi nihajne funkcije pa je krilo mogoče obrniti za 180 stopinj. Novo okovje zagotavlja popolno stabilnost krila pri obeh funkcijah. Preklop z nihajne na sklopno funkcijo (in obratno) opravite s preselect stikalom, ki je na okvirju in je viden po odprtju okna. Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. Okna FPP in FPU z avtomatskim zračnikom, ki omogoča optimalen dovod svežega zraka. Avtomatski zračnik zagotavlja zdravo mikroklimo v podstrešnih prostorih. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. FPP- V U3 FPU-V U3 BELA LESENA OKNA Z AVTOMATSKIM ZRAČNIKOM v40p FPP-V Izolacijska zasteklitev U5 super izolacijsko steklo - Sestava zasteklitve: 4HT Tg10Kr 4H Tg10Kr 4HT - Zunanje steklo: 4 mm ESG, kaljeno z naparjeno plastjo - Izoliran distančnik - Vmesna prostora: 10 mm - Polnilo iz žlahtnega plina (krypton) - Vmesno steklo: 4 mm ESG, kaljeno - Notranje steklo: 4 mm ESG, kaljeno z naparjeno plastjo - Ug=0,5 W/m2K (EN 673)g = 0,46 FPU-V avtomatski zračnik FPU-V FPP-V Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. kljuka Elegant z različnimi stopnjami zapiranja FPP-V FPU-V večja zaščita pred vlomi preselect stikalo najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les dovoljen strešni naklon trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja možnost uporabe električnega krmiljenja dvakratni premaz borovega lesa z akrilnim lakom široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 28 FPP-V U3 55x98 55x x98 66x118 66x140 78x98 78x118 78x140 78x160 94x98 94x118 94x140 94x x x x98 134x Dimenzije na zalogi, ostale po naročilu

29 Strešna okna s certifikatom TÜV št. B TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: FPP-V U3 preselect do 52 m 3 /h FPU-V U3 preselect do 52 m 3 /h α cm Okno z dvojnim, kombiniranim odpiranjem 29

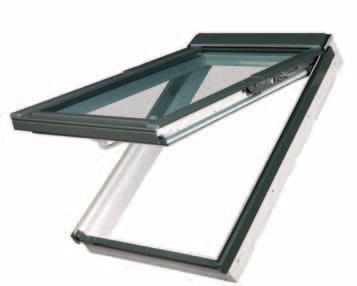

30 PLASTIČNA STREŠNA OKNA Z DVOJNIM, KOMBINIRANIM ODPIRANJEM PPP-V U3 PLASTIČNA OKNA S STANDARDNIM ZRAČNIKOM V35 GO Okno je izdelano iz belih PVC plastičnih profilov ojačanim s pocinkanim jeklenim jedrom in je primerno tako za izbranem kotu med 0 in 35 stopinjami, zaradi nihajne funkcije pa je krilo mogoče obrniti za 180 stopinj. Novo okovje zagotavlja popolno stabilnost krila tako pri nihajni kot tudi pri sklopni funkciji. Preklop iz nihajne na sklopno funkcijo (in obratno) opravite s preselect stikalom, ki je na okvirju in je viden po odprtju okna. Okna so izdelana iz belih PVC plastičnih profilov ojačanim s pocinkanim jeklenim jedrom in so primerna tako za prostore z občasno povečano zračno vlago (kuhinje, kopalnice), kot tudi za prostore z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice. Možna dobava tudi v drugih barvah in imitacijah lesa. Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. S standardnim zračnikom V35. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. Energijsko varčna U3 zunanje steklo iz ESG, notranje steklo z naparjeno plastjo, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. PI standardni zračnik V35 Varčna L3 zunanje kaljeno steklo iz ESG, notranje, dvojno lepljeno steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. preselect stikalo večja zaščita pred vlomi dovoljen strešni naklon možnost uporabe električnega krmiljenja beli profili iz umetne mase z ojačanim pocinkanim jeklenim jedrom. Umetna masa ima visoko obstojnost na vlago. Okno je odporno na rjo in vremenske vplive. kljuka z različnimi stopnjami kljuka Elegant z različnimi stopnjami zapiranja pri plastičnih oknih v imitaciji hrasta zapiranja široka paleta dodatne opreme za naše udobje PREGLED VELIKOSTI VELIKOST OZNAKA VELIKOSTI 30 PPP-V U3 55x98 55x Dobava po naročilu 66x98 66x118 66x140 78x98 78x118 78x140 94x118 94x

31 Strešna okna s certifikatom TÜV št. B TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: zračnik: pretok zraka: PPP-V U3 preselect V35 do 43 m 3 /h α cm Okno z dvojnim kombiniranim odpiranjem 31

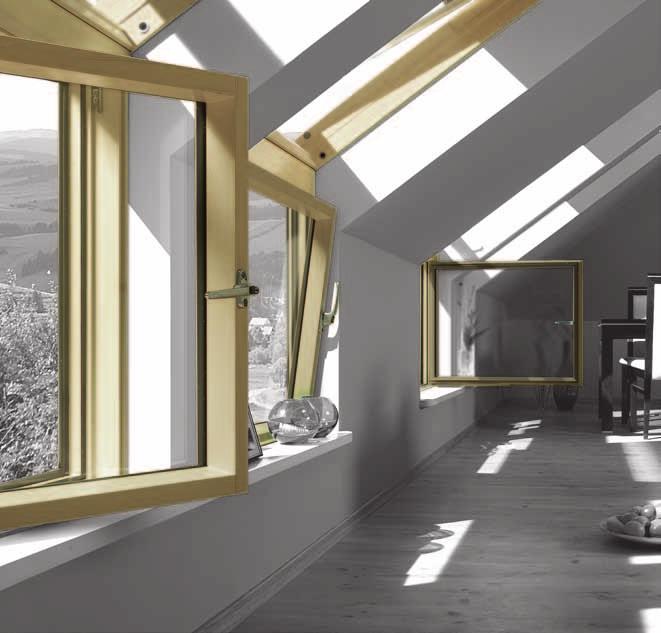

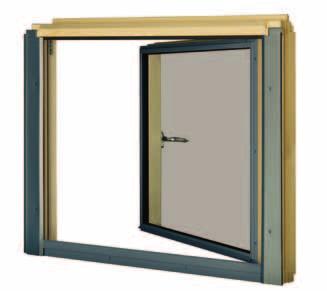

32 LESENA KOMBINACIJSKA OKNA BDL L3 BDL/U L3 BDR L3 BDR/U L3 BVP L3 BVU L3 BXP L3 BXU L3 OKNA ZA VERTIKALNO KOMBINACIJO OKNA V KOLENSKEM ZIDU Okno je primerno za navpično vgradnjo pod strešna okna v kolenski zid na podstrešju. Modela BDL (BDR) za vgradnjo v kolenski zid nam nudita dvojno odpiranje z nagibom navzdol za 12 cm ter levim ali desnim odpiranjem do 90. Obe funkciji lahko upravljate s kljuko na stranskem delu okenskega krila. Standardna izvedba je opremljena s ključavnico in ključem. Okna imajo lahko desni - BDR ali levi naslon- BDL. Model BVP L3 ima enojno odpiranje navzdol za 12 cm, kljuka z možnostjo zaklepanja je nameščena na zgornjem delu krila. Model BXP L3 služi tudi kombinirani vgradnji pod strešna okna v kolenski zid, vendar nima možnosti odpiranja, je enostavni fiksni element. Varčna L3 notranje steklo iz VSG s samočistilnimi lastnostmi, izoliran TGI-distančnik, prostor med šipami zapolnjen s plinom argon. FIKSNA LESENA OKNA BD_ LESENA OKNA Z ODPIRANJEM NAVZDOL BD_ BDL ročaj na stranskem delu krila BVP ročaj na zgornjem delu krila dovoljena za kombinacijo s strešnimi okni z naklonom strehe od stopinj široka paleta udobne opreme dvakratni premaz borovega lesa z akrilnim lakom najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les PREGLED VELIKOSTI VELIKOST BD_ 78x60 78x95 94x95 114x115 78x75 94x75 OZNAKA VELIKOSTI VELIKOST BVP, BXP 78x60 94x60 114x60 134x60 78x95 94x95 114x95 134x95 78x75 94x75 114x75 134x75 OZNAKA VELIKOSTI Dobava po naročilu

33 TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug: BD_ L3, BD_/U L3 BVP L3, BVU L3 BXP L3, BXU L3 okno za vgradnjo v kolenski zid 33

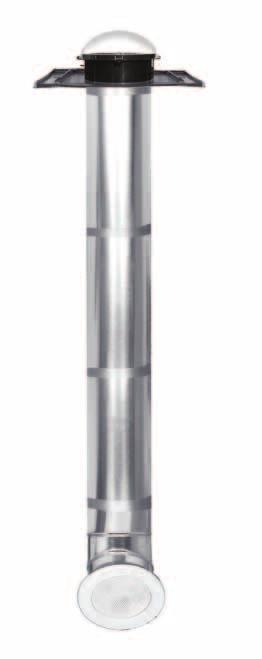

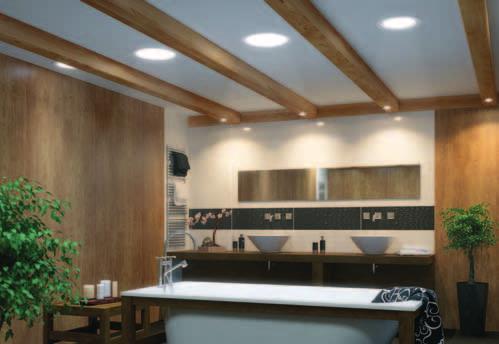

34 CEVASTI SVETLOBNIK SLT Z GIBLJIVO CEVJO SLT SRT SVETLOBNIKI S svetlobniki dovajamo naravno svetlobo v tiste prostore, ki zaradi svoje lege v stavbi nimajo možnosti vgradnje strešnega ali fasadnega okna ali pa tudi v povsem normalne prostore, kjer izrecno želimo veliko dnevne svetlobe (nad delovni prostori, nad pisalnimi mizami, v kuhinjskih nišah ). Dnevna svetloba prodre preko svetlobne kupole na strehi in vstopa v prostor skozi gibljive (SLT) ali čvrste (SRT) cevi. Vgrajen razpršilnik svetlobo enakomerno porazdeli po prostoru. Svetlobnik lahko opremimo tudi z lučko, tako da lahko prostor osvetljujemo tudi ponoči. CEVASTI SVETLOBNIK SRT S ČVRSTO CEVJO SRK svetlobna kupola SLT SRT gibljiva odsevna cev čvrsta odsevna cev cevno koleno razpršilnik svetlobe dovoljen strešni naklon Svetlobnik PREGLED VELIKOSTI PREMER: SLT x Dobava po naročilu x SRT 94x98 Osvetljena površina x160 SLT 350 7m 2 SLT x m 50 SRT250 8m 2 SRT x m x140 17

35 svetlobnik v podstrešnem stanovanju model svetlobnika h dolžina cevi naklon kupole α* = 0 naklon kupole α = 30 naklon kupole α = 45 naklon kupole α = 60 naklon kupole α = 90 0,6m 7785,0 7473,6 7084,4 6305,9 6053,6 SRT 250 1,2m 7742,0 7432,3 7045,2 6658,1 6020,2 1,8m 7692,0 7384,3 6999,7 6615,1 5981,3 2,4m 7685,0 7377,6 6993,4 6609,1 5975,9 3,0m 7676,0 7369,0 6985,2 6601,4 5968,9 3,6m 7653,0 7346,9 6964,2 6581,6 5951,0 4,2m 7610,0 7305,6 6925,1 6544,6 5917,5 4,8m 7595,0 7291,2 6911,5 6531,7 5905,9 5,4m 7560,0 7257,6 6879,6 6501,6 5878,7 6,0m 7520,0 7219,0 6843,2 6467,2 5847,6 0,6m 7830,0 7516,8 7125,3 6733,8 6342,3 1,2m 7783,0 7471,7 7082,5 6693,4 6304,2 1,8m 7736,0 7426,6 7039,8 6653,0 6266,2 hh 2,4m 7705,0 7396,8 7011,6 6626,3 6241,1 SRT 350 3,0m 7675,0 7368,0 6984,3 6600,5 6216,8 3,6m 7650,0 7344,0 6961,5 6579,0 6196,5 4,2m 7635,0 7329,6 6947,9 6566,1 6184,4 4,8m 7608,0 7303,7 6923,3 6542,9 6162,5 5,4m 7590,0 7286,4 6906,9 6527,4 6147,9 6,0m 7564,0 7261,4 6883,2 6505,0 6126,8 Svetlobni s čvrsto cevjo 0,6m 7500,0 6975,0 6525,0 6000,0 5250,0 1,2m 6460,0 6007,8 5620,2 5168,0 4522,0 1,8m 5890,0 5477,7 5124,3 4712,0 4123,0 2,4m 5478,0 5094,5 4765,9 4382,4 3834,6 SLT 350 3,0m 4920,0 4575,6 4280,4 3936,0 3444,0 3,6m 4110,0 3822,3 3575,7 3288,0 2877,0 4,2m 3375,0 3138,8 2936,3 2700,0 2362,5 4,8m 3090,0 2873,7 2688,3 2472,0 2163,0 5,4m 2810,0 2613,3 2444,7 2248,0 1967,0 6,0m 2500,0 2325,0 2175,0 2000,0 1750,0 hh 0,6m 7650,0 7114,5 6655,5 6120,0 5355,0 1,2m 6780,0 6305,4 5898,6 5424,0 4746,0 1,8m 6248,0 5810,6 5435,8 4998,4 4373,6 2,4m 5579,0 5188,5 4853,7 4463,2 3905,3 SLT 550 3,0m 5090,0 4733,7 4428,3 4072,0 3563,0 3,6m 4330,0 4026,9 3767,1 3464,0 3031,0 4,2m 3442,0 3201,1 2994,5 2753,6 2409,4 4,8m 3270,0 3041,1 2844,9 2616,0 2289,0 * Naklon strehe 5,4m 3045,0 2831,9 2649,2 2436,0 2131,5 6,0m 2680,0 2492,4 2331,6 2144,0 1876,0 Svetlobnik z gibljivo cevjo 35
