1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Αρχιτεκτόνων Μηχανικών Τομέας III : Αρχιτεκτονικής Γλώσσας, Επικοινωνίας & Σχεδιασμού ntua ACADEMIC OPEN COURSES Ανθή Μαρία Κουρνιάτη Επίκουρη Καθηγήτρια, Σχολή Αρχιτεκτόνων Μηχανικών ΕΜΠ Νίκος Κουρνιάτης Λέκτωρ ΠΔ407/80, Σχολή Αρχιτεκτόνων Μηχανικών ΕΜΠ Γεωμετρικές Απεικονίσεις Ι: Γεωμετρικές Αρχές στην Αρχιτεκτονική Απεικόνιση Η Προοπτική στην Αρχιτεκτονική Απεικόνιση [α' μέρος] 6.2 Προοπτικές Απεικονίσεις: Προοπτική Εικόνα Πρισμάτων Η κατασκευή του πολυμεσικού υλικού και των διαδραστικών αρχείων έγινε από τον Νίκο Κουρνιάτη.

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Οδηγίες για την ανάγνωση του ηλεκτρονικού υλικού Η θεωρία παρουσιάζεται σε αρχεία τύπου: (1) pdf για μια σύντομη ανάγνωση και σε (2) ppt με συνοδευτικά αρχεία αναλυτικών παραδειγμάτων βήμα προς βήμα, που είναι συμπιεσμένα σε κοινό φάκελο με το πρόγραμμα WinRAR. Προκειμένου να είναι δυνατή η πλήρης ανάγνωση των ppt απαιτείται η αποσυμπίεση του φακέλου και η διατήρηση όλων των αρχείων σε κοινό φάκελο. Η θεωρία και τα θέματα των ασκήσεων είναι διαθέσιμα σε αρχεία τύπου pdf, η ανάγνωση των οποίων γίνεται με το πρόγραμμα Acrobat Reader. Για την εγκατάσταση του προγράμματος Acrobat Reader επισκεφτείτε την ιστοσελίδα: Οι παρουσιάσεις των μαθημάτων είναι διαθέσιμες σε αρχεία τύπου ppt. Τα αρχεία αυτά μαζί με τα συνοδευτικά αρχεία είναι κατατμημένα και συμπιεσμένα με το πρόγραμμα WinZip. Η πρόσβαση σε αυτά προϋποθέτει την αποθήκευση όλων των τμημάτων του αρχείου και την αποσυμπίεση του με το πρόγραμμα WinZip. Για την εγκατάσταση του προγράμματος WinZip επισκεφτείτε την ιστοσελίδα: Επίσης, προκειμένου να είναι δυνατή η πλήρης ανάγνωση των αρχείων ppt απαιτείται η εγκατάσταση των προγραμμάτων: Cabri Geometry II Plus Demo Macromedia Flash Player eflash Rhino Ο φάκελος που περιέχει τα αρχεία ppt περιλαμβάνει κρυφά αρχεία που είναι απαραίτητο να συνοδεύουν πάντα το αρχείο ppt, προκειμένου να είναι δυνατή η πλήρης ανάγνωση του, κάτι που πρέπει να λαμβάνεται υπόψη σε οποιαδήποτε αλλαγή πραγματοποιηθεί (πχ μεταφορά του αρχείου).

4 ΓΕΩΜΕΤΡΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΤΟΥ ΧΩΡΟΥ Π Ρ Ο Ο Π Τ Ι Κ Η

5 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΠΡΟΟΠΤΙΚΟ ΟΡΙΖΟΝΤΙΑΣ ΕΥΘΕΙΑΣ (κατασκευή)

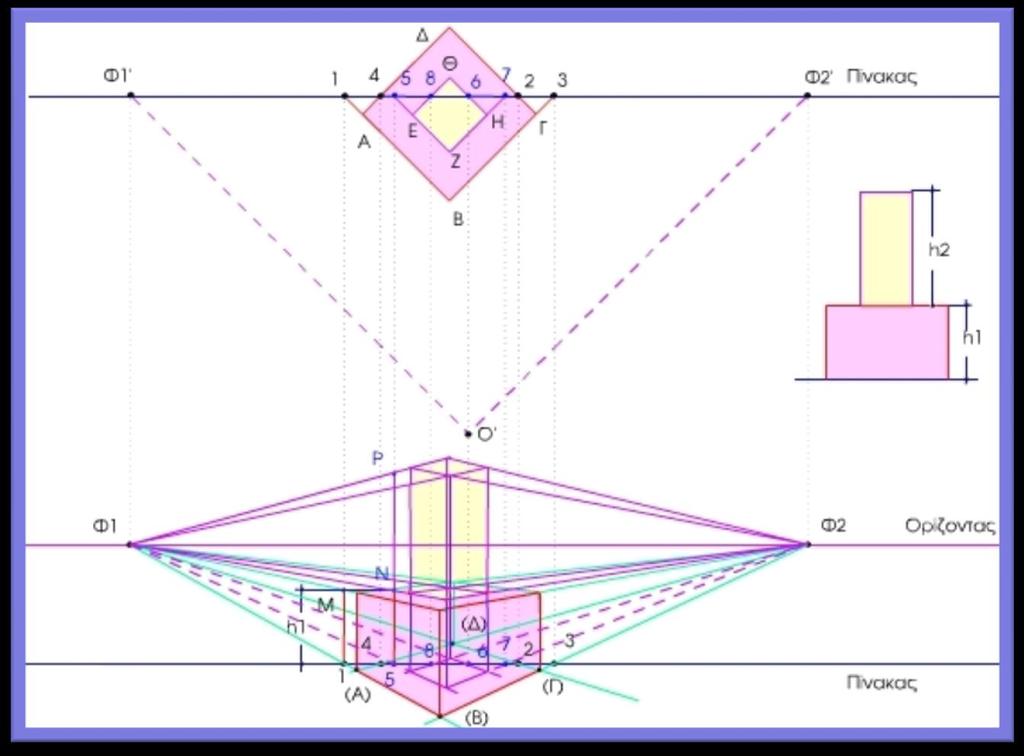

6 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΠΡΟΟΠΤΙΚΟ ΠΡΙΣΜΑΤΟΣ (Χαράξεις)

7 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΠΡΟΟΠΤΙΚΟ ΠΡΙΣΜΑΤΩΝ (Χαράξεις)

8 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΠΡΟΟΠΤΙΚΟ ΠΡΙΣΜΑΤΩΝ (Χαράξεις)

9 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΜΕΤΑΒΟΛΕΣ ΤΗΣ ΠΡΟΟΠΤΙΚΗΣ ΕΙΚΟΝΑΣ

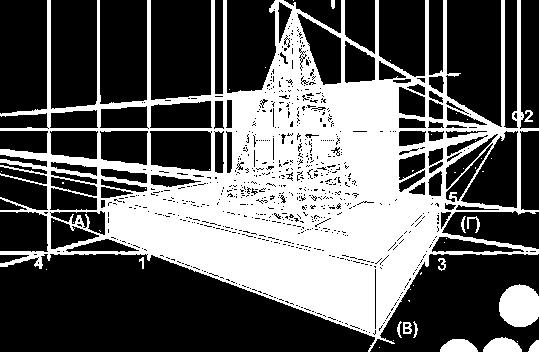

10 ΠΡΟΟΠΤΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ

11 Βιβλιογραφία Νίκος Κουρνιάτης, Γεωμετρία και Αρχιτεκτονική, Αθήνα Ανθή-Μαρία Κουρνιάτη, Νίκος Κουρνιάτης, Η Προοπτική στην Αρχιτεκτονική Απεικόνιση, εκδόσεις Τζιόλα, 2012, επανέκδοση Αναφορές σε δημιουργούς Η κατασκευή του πολυμεσικού υλικού και των διαδραστικών αρχείων έγινε από τον Νίκο Κουρνιάτη. Οι εργασίες που παρουσιάζονται (σκίτσα, σχέδια, πινακίδες παρουσίασης, τρισδιάστατες αναπαραστάσεις) δημιουργήθηκαν από τους Σπουδαστές της Σχολής Αρχιτεκτόνων ΕΜΠ, στο πλαίσιο του Μαθήματος. Τα παραδείγματα (σχέδια, σκίτσα, τρισδιάστατες απεικονίσεις, κινούμενες αναπαραστάσεις κα) δημιουργήθηκαν από τους Διδάσκοντες. Η λοιπή εικονογράφηση προέρχεται από τα βιβλία που συνέγραψαν οι Διδάσκοντες του μαθήματος (βλ. βιβλιογραφία), που αποτελούν πνευματική τους ιδιοκτησία. Σε υλικό τρίτων υπάρχει ειδική αναφορά. Ευχαριστούμε θερμά τους Δημιουργούς που μας παραχώρησαν υλικό για την παρούσα δημοσίευση. Σημείωση: Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας.
