1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Αρχιτεκτόνων Μηχανικών Τομέας III : Αρχιτεκτονικής Γλώσσας, Επικοινωνίας & Σχεδιασμού ntua ACADEMIC OPEN COURSES Ανθή Μαρία Κουρνιάτη Επίκουρη Καθηγήτρια, Σχολή Αρχιτεκτόνων Μηχανικών ΕΜΠ Νίκος Κουρνιάτης Λέκτωρ ΠΔ407/80, Σχολή Αρχιτεκτόνων Μηχανικών ΕΜΠ Γεωμετρικές Απεικονίσεις ΙΙ: Γεωμετρικές Απεικονίσεις και Πληροφορική 1.4. Τετραγωνικές Επιφάνειες: Κωνική Επιφάνεια 2ου βαθμού (ορισμός - εφαπτόμενα επίπεδα - τομή κατά έλλειψη, παραβολή & υπερβολή - προβολές - επίπεδες τομές - ανάπτυγμα - εφαρμογές - σκιά) Η κατασκευή του πολυμεσικού υλικού και των διαδραστικών αρχείων έγινε από τον Νίκο Κουρνιάτη.

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Οδηγίες για την ανάγνωση του ηλεκτρονικού υλικού Η θεωρία παρουσιάζεται σε αρχεία τύπου: (1) pdf για μια σύντομη ανάγνωση και σε (2) ppt με συνοδευτικά αρχεία αναλυτικών παραδειγμάτων βήμα προς βήμα, που είναι συμπιεσμένα σε κοινό φάκελο με το πρόγραμμα WinRAR. Προκειμένου να είναι δυνατή η πλήρης ανάγνωση των ppt απαιτείται η αποσυμπίεση του φακέλου και η διατήρηση όλων των αρχείων σε κοινό φάκελο. Η θεωρία και τα θέματα των ασκήσεων είναι διαθέσιμα σε αρχεία τύπου pdf, η ανάγνωση των οποίων γίνεται με το πρόγραμμα Acrobat Reader. Για την εγκατάσταση του προγράμματος Acrobat Reader επισκεφτείτε την ιστοσελίδα: Οι παρουσιάσεις των μαθημάτων είναι διαθέσιμες σε αρχεία τύπου ppt. Τα αρχεία αυτά μαζί με τα συνοδευτικά αρχεία είναι κατατμημένα και συμπιεσμένα με το πρόγραμμα WinZip. Η πρόσβαση σε αυτά προϋποθέτει την αποθήκευση όλων των τμημάτων του αρχείου και την αποσυμπίεση του με το πρόγραμμα WinZip. Για την εγκατάσταση του προγράμματος WinZip επισκεφτείτε την ιστοσελίδα: Επίσης, προκειμένου να είναι δυνατή η πλήρης ανάγνωση των αρχείων ppt απαιτείται η εγκατάσταση των προγραμμάτων: Cabri Geometry II Plus Demo Macromedia Flash Player eflash Rhino Ο φάκελος που περιέχει τα αρχεία ppt περιλαμβάνει κρυφά αρχεία που είναι απαραίτητο να συνοδεύουν πάντα το αρχείο ppt, προκειμένου να είναι δυνατή η πλήρης ανάγνωση του, κάτι που πρέπει να λαμβάνεται υπόψη σε οποιαδήποτε αλλαγή πραγματοποιηθεί (πχ μεταφορά του αρχείου).

4 ΓΕΩΜΕΤΡΙΚΕΣ ΑΠΕΙΚΟΝΙΣΕΙΣ ΤΟΥ ΧΩΡΟΥ ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ

5 ΟΡΙΣΜΟΙ ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ

6 Πηγή: es/le_corbusier_la%20unite_tejado_jpg.htm Le Corbusier, Unite d Habitation, Marseille Πηγή:

7 ΟΡΙΣΜΟΙ ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ

8 ΟΡΙΣΜΟΙ ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ

9 Κολουροκωνικό κενοτάφιο τουétienne-louis Boullée, 1790 Ελεύθερο δικαίωμα χρήσης.

10 Ισπανία Πύργος ελέγχου Αεροδρόμιο Σοντικα στο Μπιλμπάο Αρχιτέκτων: Σαντιάγκο Καλατράβα Netherlands Dance Theatre, The Hague ( ) Αρχιτέκτων: REM KOOLHAAS Δημιουτγός: Rory Hyde Δηκαίωμα χρήσης: CC BY-NC-SA 2.0 Πηγή:

11 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ

12 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ

13 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ ΕΦΑΠΤΟΜΕΝΑ ΕΠΙΠΕΔΑ ΣΕ ΚΩΝΟ

14 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ ΤΟΜΗ ΚΑΤΑ ΕΛΛΕΙΨΗ

15 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ ΤΟΜΗ ΚΑΤΑ ΠΑΡΑΒΟΛΗ

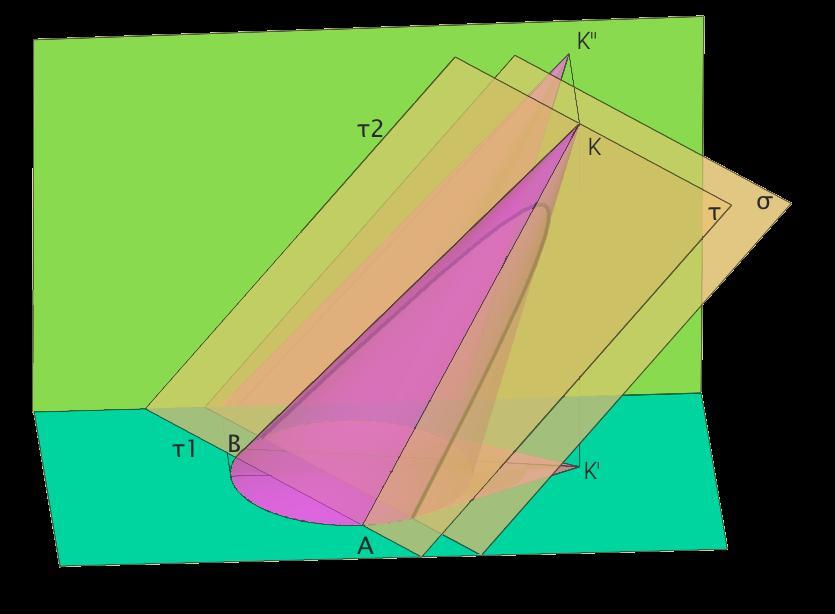

16 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ ΤΟΜΗ ΚΑΤΑ ΥΠΕΡΒΟΛΗ

17 ΚΩΝΟΣ ΠΡΟΒΟΛΕΣ ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ Sh. Takamatsu G. E. Lahyani, Ferry Terminal, Nagasaki

18 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ

19 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ

20 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ

21

22 Πηγή: Το κτίριο του Disney Αrata Isozaki. Lake Buena Vista,Φλόριντα, Χαρακτηριστικός είναι ο κώνος στο κέντρο της σύνθεσης με ύψος 120 πόδια, που είναι το σύμβολο του έργου.

23 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΑΝΑΠΤΥΓΜΑ

24 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΠΙΠΕΔΕΣ ΤΟΜΕΣ

25 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΕΦΑΡΜΟΓΕΣ

26 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΣΚΙΑΓΡΑΦΙΑ

27 ΚΩΝΙΚΗ ΕΠΙΦΑΝΕΙΑ 2 ου ΒΑΘΜΟΥ- ΣΚΙΑΓΡΑΦΙΑ

28 Βιβλιογραφία Νίκος Κουρνιάτης, Γεωμετρία και Αρχιτεκτονική, Αθήνα Ανθή-Μαρία Κουρνιάτη, Νίκος Κουρνιάτης, Η Προοπτική στην Αρχιτεκτονική Απεικόνιση, εκδόσεις Τζιόλα, 2012, επανέκδοση Αναφορές σε δημιουργούς Η κατασκευή του πολυμεσικού υλικού και των διαδραστικών αρχείων έγινε από τον Νίκο Κουρνιάτη. Οι εργασίες που παρουσιάζονται (σκίτσα, σχέδια, πινακίδες παρουσίασης, τρισδιάστατες αναπαραστάσεις) δημιουργήθηκαν από τους Σπουδαστές της Σχολής Αρχιτεκτόνων ΕΜΠ, στο πλαίσιο του Μαθήματος. Τα παραδείγματα (σχέδια, σκίτσα, τρισδιάστατες απεικονίσεις, κινούμενες αναπαραστάσεις κα) δημιουργήθηκαν από τους Διδάσκοντες. Η λοιπή εικονογράφηση προέρχεται από τα βιβλία που συνέγραψαν οι Διδάσκοντες του μαθήματος (βλ. βιβλιογραφία), που αποτελούν πνευματική τους ιδιοκτησία. Σε υλικό τρίτων υπάρχει ειδική αναφορά. Ευχαριστούμε θερμά τους Δημιουργούς που μας παραχώρησαν υλικό για την παρούσα δημοσίευση. Σημείωση: Υλικό με μη προσδιορισμένη προέλευση. Σε περίπτωση που είστε ο κάτοχος του κύριου δικαιώματος επικοινωνήστε μαζί μας.
