1 Ειδικά Θέματα Γεωδαισίας- Αστικές Αποτυπώσεις- Κτηματογραφήσεις Λάμπρου Ευαγγελία, Αναπληρώτρια Καθηγήτρια Ε.Μ.Π., Πανταζής Γεώργιος, Αναπληρωτής Καθηγητής Ε.Μ.Π.,

2 Άδεια χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή αναφέρεται ρητώς.

3 Τομέας Τοπογραφίας Εργαστήριο Ανώτερης Γεωδαισίας Διδάσκοντες Γ. Πανταζής, Αναπληρωτής Καθηγητής Ε. Λάμπρου, Αναπληρώτρια Καθηγήτρια Α. Ηλιοδρομίτης, Υπ. Διδάκτορας Α. Αλεβιζάκου, Υπ. Διδάκτορας Κ. Νικολίτσας, Υπ. Διδάκτορας 3

4 Οργανωτικά Το μάθημα περιλαμβάνει διαλέξεις (θεωρία) και ασκήσεις Οι ασκήσεις διακρίνονται: σε υπολογιστικές (θα γίνονται κατά τη διάρκεια του μαθήματος και θα παραδίδονται σε συγκεκριμένες ημερομηνίες σε πεδίου, οι οποίες θα πραγματοποιούνται με την επίβλεψη και την καθοδήγηση των διδασκόντων Δημιουργούνται ομάδες, οι οποίες θα αποτελούνται από 7 10 άτομα. Οι ασκήσεις θα παραδίδονται σε φάκελο, ανά ομάδα. Οι εκφωνήσεις των ασκήσεων και οποιοδήποτε άλλο υλικό του μαθήματος, θα αναρτώνται στο δικτυακό τόπο 4

5 Διδακτικά βοηθήματα Εφαρμοσμένη Γεωδαισία Ε.Λάμπρου,Γ.Πανταζής,ΕκδόσειςΖήτη Τεύχος σημειώσεων "Εφαρμοσμένα Θέματα Γεωδαισίας Τεύχος σημειώσεων "Ειδικές Γεωδαιτικές Αποτυπώσεις" Ιστοσελίδα μαθήματος: Ειδικά Θέματα Γεωδαισίας 5

6 Περιεχόμενο Μαθήματος 1 η Ενότητα ΑΣΤΙΚΕΣ ΑΠΟΤΥΠΩΣΕΙΣ η Ενότητα ΥΨΟΜΕΤΡΙΑ 3 η Ενότητα ΕΙΔΙΚΕΣ ΑΠΟΤΥΠΩΣΕΙΣ (υπόγειες, υποβρύχιες) 6

7 Αστικές Αποτυπώσεις (1/) Αστικές αποτυπώσεις είναι οι τοπογραφικές αποτυπώσεις αστικών περιοχών, που αποβλέπουν στη σύνταξη του τοπογραφικού χάρτη, δηλαδή σχεδίου το οποίο απεικονίζει την επιφάνεια του εδάφους, τις θέσεις οικοδομικών και ρυμοτομικών γραμμών, τους κοινόχρηστους χώρους, τις θέσεις και τη γεωμετρία των οδών, τεχνικά έργα, δίκτυα υποδομής κ.α. Σκοπός των αστικών αποτυπώσεων είναι η δημιουργία κατάλληλου υποβάθρου σε ψηφιακή μορφή, κυρίως για τη σύνταξη των κτηματολογικών διαγραμμάτων για την εκπόνηση του Εθνικού Κτηματολογίου. 7

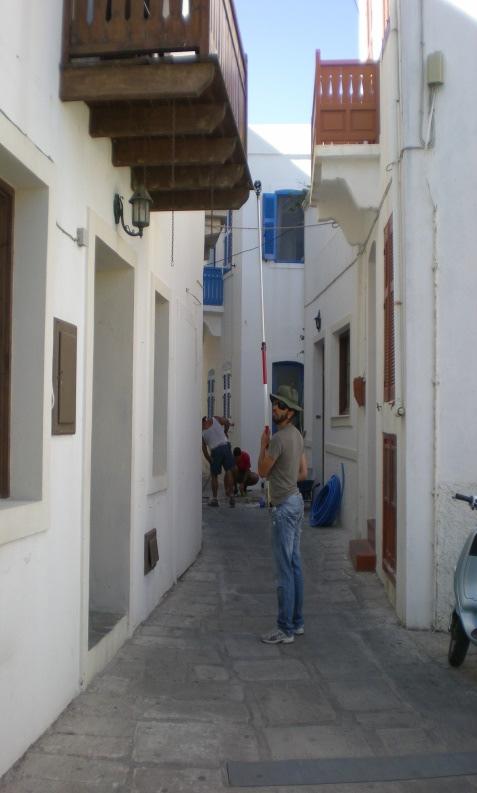

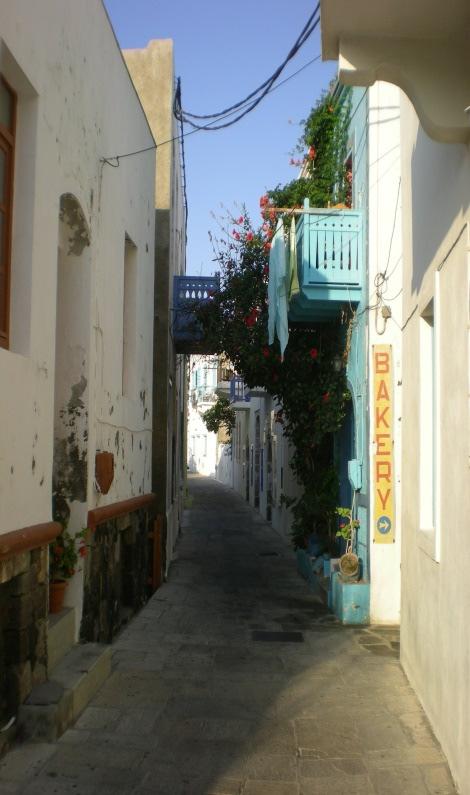

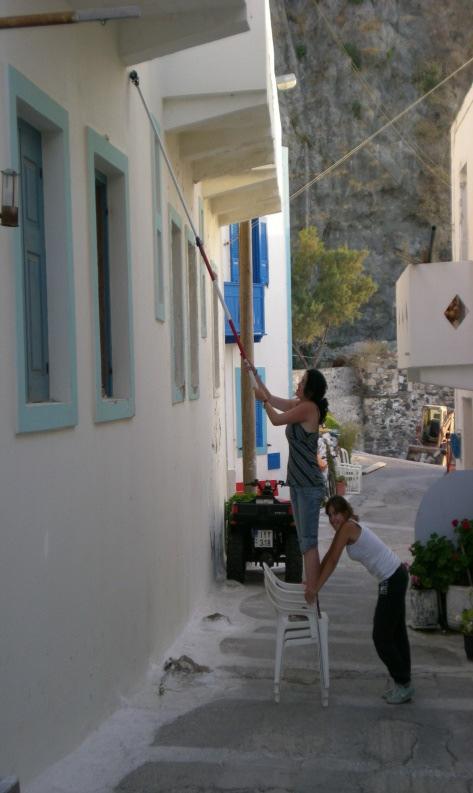

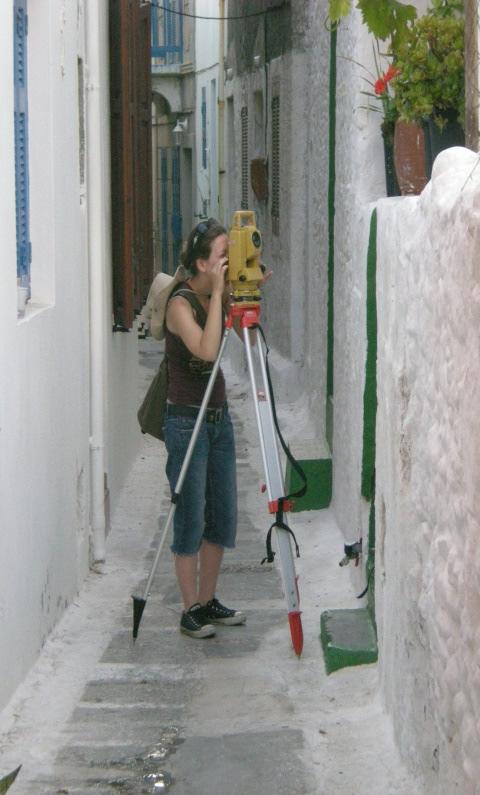

8 Αστικές Αποτυπώσεις (/) Εικόνα 1. Παραδείγματα Αποτυπώσεων 8

9 ΚΛΙΜΑΚΑ εκτύπωσης Κλίμακα 1:1000 ή 1:500 -μέγιστη κλίμακα εκτύπωσης του διαγράμματος Ως μέγιστη κλίμακα εκτύπωσης ενός διαγράμματος ορίζεται η μεγαλύτερη κλίμακα που καλύπτεται από την αβεβαιότητα των συντεταγμένων των σημείων λεπτομέρειας που έχει επιτευχθεί στην αποτύπωση. Αβεβαιότητα (σ x, σ y, σ z ) σε cm 1 : : : : : :

10 Σύστημα Αναφοράς Οριζοντιογραφικά : το ΕΓΣΑ 87 Υψομετρικά : το Εθνικό Σύστημα Υψομέτρων (ΕΣΥ) ΙΔΡΥΣΗ ΔΙΚΤΥΩΝ ΔΙΚΤΥΟ ΟΡΙΖΟΝΤΙΟΥ ΕΛΕΓΧΟΥ ΔΙΚΤΥΟ ΚΑΤΑΚΟΡΥΦΟΥ ΕΛΕΓΧΟΥ 10

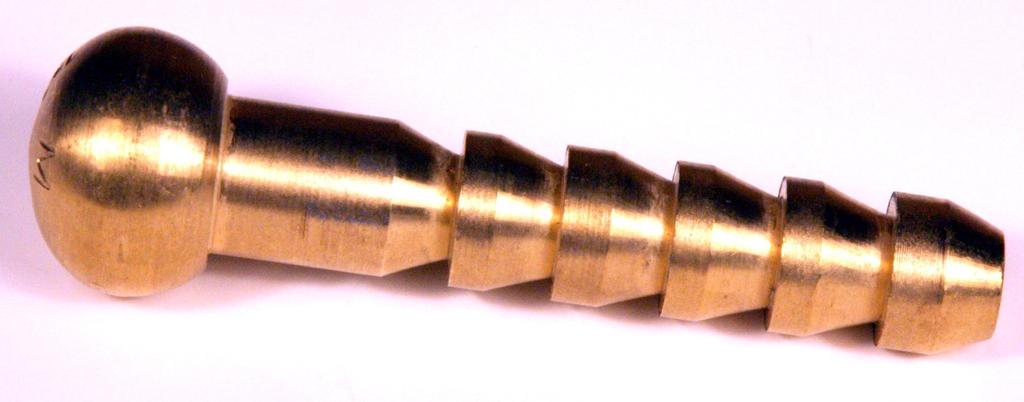

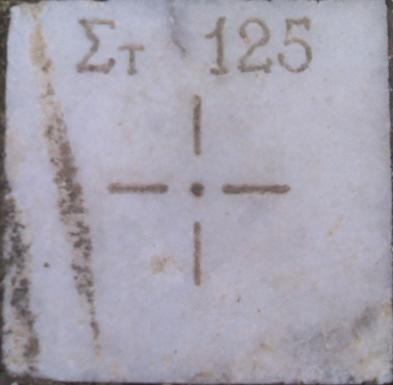

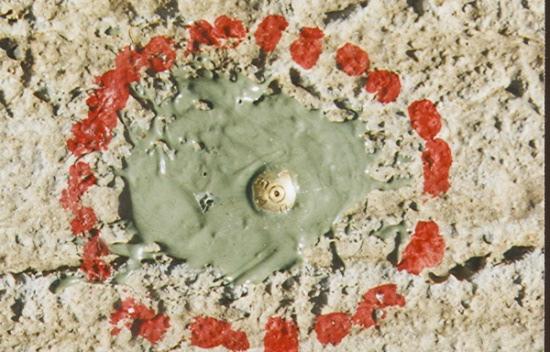

11 Δίκτυο Οριζοντίου Ελέγχου-Σήμανση Με φρεάτια Με μαρμάρινη πλάκα Με ορειχάλκινο μπουλόνι Εικόνα. Σήμανση με μαρμάρινη πλάκα Εικόνα 3. Σήμανση με ορειχάλκινο μπουλόνι Με μαρμάρινη πλάκα και ορειχάλκινο μπουλόνι 11

12 Δίκτυο Οριζοντίου Ελέγχου- Μετρήσεις (1/) Μπορούν να γίνουν είτε με χρήση ολοκληρωμένων γεωδαιτικών σταθμών είτε με δέκτες του συστήματος GPS. Οι οριζόντιες γωνίες μετρούνται με ακρίβεια της τάξης ±10 cc καιταμήκημεακρίβεια ±5mm ±5ppm. Μέθοδος των τριών τριπόδων: Επιταχύνει τη διαδικασία της μέτρησης Ελαχιστοποιεί τα σφάλματα κέντρωσης 1

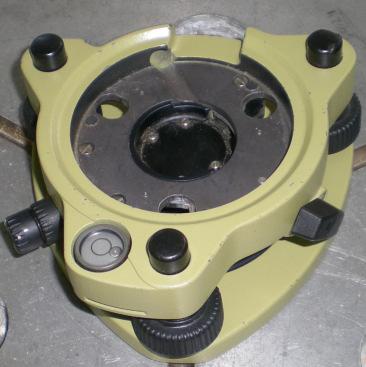

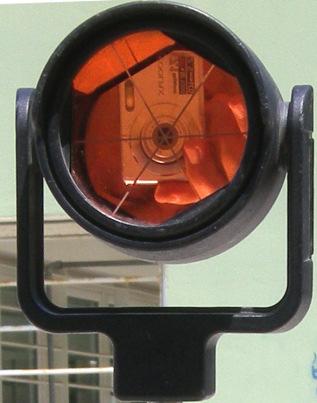

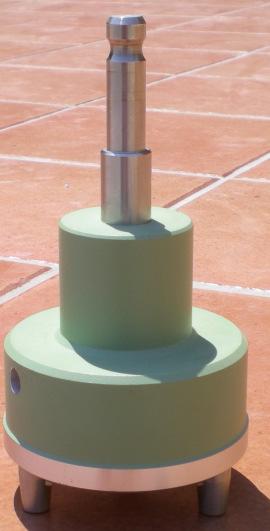

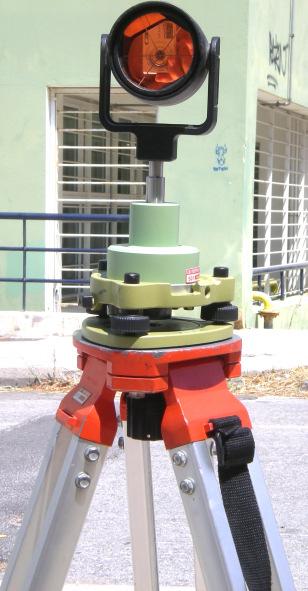

13 Δίκτυο Οριζοντίου Ελέγχου- Μετρήσεις (/) Εικόνα 4. Τρικόχλιο Εικόνα 5. Ανακλαστήρας Εικόνα 6. Στυλεουδάκιή αντάπτορας Εικόνα 7. Σύστημα στήριξης ανακλαστήρα 13

14 Μέθοδος τριών τριπόδων Σ Τ Ο Χ Ο Σ 1 α Ζ ε ν ίθ D 1 z 1 Γ ε ω δ α ιτ ικ ό ς σ τ α θ μ ό ς z 3 D 3 Σ Τ Ο Χ Ο Σ T 4 T 1 β 1 T T 3 Σ Τ Ο Χ Ο Σ 1 β Σ Τ Ο Χ Ο Σ D 3 Ζ ε ν ίθ z 3 z 3 4 Γ ε ω δ α ιτ ικ ό ς σ τ α θ μ ό ς D 3 4 T 4 T 1 β T 3 T Εικόνα 8. Η μέθοδος τριών τριπόδων 14

15 Δίκτυο Οριζοντίου Ελέγχου- Υπολογισμοί (1/) Το δίκτυο επιλύεται με τη ΜΕΤ και υπολογίζονται οι συντεταγμένες των κορυφών του, τα σφάλματά τους και οι απόλυτες και σχετικές ελλείψεις σφάλματος. Το σφάλμα των συντεταγμένων πρέπει να είναι της τάξης των ±5mm. Οι οδεύσεις επιλύονται: Με συνόρθωση των οδεύσεων ως δίκτυο με σταθερό κάποιο τριγωνομετρικό σημείο. Με επίλυση της κάθε όδευσης ως πλήρως εξαρτημένης (ανοικτής ή κλειστής) 15

16 Δίκτυο Οριζοντίου Ελέγχου- Υπολογισμοί (/) Δ B N A T 6 T 13 T 4 T 1 T 1 T T 8 T T T 11 T 10 T T Εικόνα 9. Δίκτυο Οριζοντίου Ελέγχου 16

17 Δίκτυο ΚατακορύφουΕλέγχου (1/3) Δημιουργείται πλέγμα υψομετρικών οδεύσεων και συνδέεται με κορυφές του Εθνικού Υψομετρικού Δικτύου Σήμανση Εικόνα 10. Σήμανση σημείων κατακορύφου ελέγχου 17

18 Δίκτυο ΚατακορύφουΕλέγχου (/3) ΜΕΤΡΗΣΕΙΣ: Απλή γεωμετρική χωροστάθμηση Ειδική Τριγωνομετρική Υψομετρία (ΕΤΥ) Τριγωνομετρική Υψομετρία Ακριβείας (ΤΡΥΑ) ΥΠΟΛΟΓΙΣΜΟΙ: Συνόρθωση δικτύου με ΜΕΤ 18

19 Δίκτυο ΚατακορύφουΕλέγχου (3/3) B Δ A N Εικόνα 11. Δίκτυο Κατακορύφου Ελέγχου 19

20 αυτοσχέδιο υπαίθρου Αποτύπωση (1/4) μέθοδο των πολικών συντεταγμένων - επιλογή εξοπλισμού δέκτες του συστήματος GPS γρήγορου στατικού εντοπισμού (Fast Static) ημικινηματικούεντοπισμού (Stop and Go Kinematic) κινηματικού εντοπισμού (Kinematic). Χρήση δικτύου μόνιμων σταθμών (π.χ Hepos) Πλεονεκτήματα Μειονεκτήματα 0

21 Αποτύπωση (/4) Εικόνα 1α. Αυτοσχέδιο (κροκί) 1

22 Αποτύπωση (3/4) Εικόνα 1β. Αυτοσχέδιο (κροκί)

23 Αποτύπωση (4/4) Εικόνα 1γ. Αυτοσχέδιο (κροκί) 3

24 Μέθοδος Πολικών Συντεταγμένων Γνωστά A 3 xα, yα xβ, yβ,hb Δ ιεύ θ υνσ η πρ ο σα ν ατο Μετρούνται 1/Π λ ι σ μ ο ύγ. σ z Ζενίθ Γεωδαιτικός σταθμός Μήκος DB1 Οριζόντια γωνία β Κατακόρυφη γωνία z ΎψοςοργάνουΥ.Ο Ύψος σκόπευσης Υ.Σ ΑΝΑΚΛΑΣΤΗΡΑΣ Υ.Σ 1 D Β1 B β 4 Υ.Ο Εξοπλισμός Ολοκληρωμένος Γεωδαιτικός σταθμός Στυλεός Τρίποδας Ανακλαστήρας Εικόνα 13. Μέθοδος πολικών συν/νων 4

25 Εξοπλισμός Δορυφορικός εντοπισμός (1/) έναςήδύοδέκτες GPS Στυλεός Τρίποδας κτίσμα Εικόνα 14α. Δυσκολίες στο δυρυφορικό εντοπισμό 5

26 Δορυφορικός εντοπισμός (/) Εικόνα 14β. Δυσκολίες στο δυρυφορικό εντοπισμό 6

27 Ακρίβεια αποτύπωσης (1/4) Οι συντεταγμένες x i, y i, Η i ενός ταχυμετρικού σημείου i υπολογίζονται από τις σχέσεις: x i = xσ + S sinα = xσ + D sin z sin α y i = yσ + S cosα = yσ + D sin z cos α Η i = Η Σ + D cos z + (1 Κ) D R sin z + ΥΟ Σ ΥΣ i 7

28 Ακρίβεια αποτύπωσης (/4) Με εφαρμογή του νόμου μετάδοσης σφαλμάτων προκύπτουν οι αβεβαιότητες προσδιορισμού των συντεταγμένων xi, yi, Ηi του σημείου λεπτομέρειας i σ x i =± σ xσ + (sin z sinα ) σ D + (D cos z sinα ) σ ρ z cc + (D sin z cosα ) σ ρ α cc σ y i =± σ yσ + (sin z cosα ) σ D + (D cos z cosα ) σ ρ z cc + (D sin z sinα ) σ ρ α cc ση i σ = ± ΗΣ + cosz D + (1 Κ) R sin z σ D + D iσ sinz + sinz D (1 Κ) R σ ρ z cc + σ ΥΟ

29 Ακρίβεια αποτύπωσης (3/4) Όμως η γωνία διεύθυνσης μεταξύ της στάσης Σ και κάθε σημείου i προκύπτει από τη σχέση i ΣΣ β α α + = Σ Σ = y y x x arctan α Σ Σ ΣΣ όπου β α α i ΣΣ σ σ σ + ± = y ΣΣ ' y ΣΣ ' x ΣΣ ' x ΣΣ ' α Σ' Σ Σ' Σ Σ Σ σ S x x σ S x x σ S y y σ S y y σ =± Σ Σ Σ Σ Σ Σ Σ Σ Σ' Σ Σ' Σ y y x x σ σ σ σ = = = όμως cc ΣΣ x α ρ S σ σ Σ Σ Σ = ΣΣ' i δ δ β = δ δ β ΣΣ' i σ σ σ + =± β σ δ σ i =± ( ) δ cc ΣΣ x α σ ρ S σ σ Σ + =± 9

30 Ακρίβεια αποτύπωσης (4/4) Οι συνδυασμοί τιμών γωνιών (οριζόντιων και κατακόρυφων) και αποστάσεων που μπορεί να μετρηθούν στην πραγματικότητα είναι άπειροι. Θεωρώντας ότι: σx = σy = σh = ± 5mm Σ Σ Σ σ ± cc α = 0 Ο γεωδαιτικός σταθμός που χρησιμοποιήθηκε παρέχει ακρίβειασ D = ±3mm,σ z =σ δ = ±10 cc σ = σ = ± 1mm ΥΟ Σ ΥΣ i Για αποστάσεις της τάξης των 300m το σφάλμα προσδιορισμού των συν/νων κάθε σημείου λεπτομέρειας i είναι της τάξης των ±0 mm

31 Έλεγχος αποτύπωσης (1/) Ο έλεγχος του διαγράμματος είναι μια διαδικασία εργασία ιδιαίτερης σημασίας, απαραίτητη κάθε φορά που πραγματοποιείται μια αποτύπωση. Όσο πιο πολύπλοκη είναι η αποτύπωση τόσο μεγαλύτερη προσοχή απαιτείται στον έλεγχο. Κατά τον έλεγχο πρέπει να διαπιστωθεί αν το τελικά παραγόμενο σχέδιο συμφωνεί με την πραγματική κατάσταση. Αυτό γίνεται αφού προηγουμένως το παραγόμενο τοπογραφικό διάγραμμα εκτυπωθεί, σε κατάλληλη κλίμακα. 31

32 Έλεγχος αποτύπωσης (/) Περπατώντας προσεκτικά όλη την περιοχή που αποτυπώθηκε με το σχέδιο αυτό, προσέχοντας κάθε λεπτομέρεια, γίνονται επιτόπου οι απαραίτητες επιβεβαιώσεις, διορθώσεις και συμπληρώσεις με απλές τοπομετρήσεις (χρήση μετροταινίας). Αν οι διορθώσεις - συμπληρώσεις επιβάλλουν τη χρήση γεωδαιτικών οργάνων, τότε πραγματοποιούνται οι απαραίτητες μετρήσεις για την ορθή συμπλήρωση του τοπογραφικού διαγράμματος. Κατόπιν ο έλεγχος επαναλαμβάνεται, αν χρειάζεται, για να διαπιστωθεί η ορθότητα και η πληρότητά του. 3

33 Κτηματογραφήσεις (1/) Με τον όρο κτηματογράφηση ή κτηματογραφική αποτύπωση ορίζεται η διαδικασία εκείνη με την οποία συντάσσεται ο κτηματογραφικός χάρτης δηλαδή σχέδιο το οποίο απεικονίζει την επιφάνεια του εδάφους από άποψη ιδιοκτησιακού καθεστώτος. Το σχέδιο αυτό έχει ως κύριο σκοπό να απεικονίσει - προσδιορίσει τα όρια των ιδιοκτησιών και τις διαστάσεις τους. 33

34 Κτηματογραφήσεις (/) Σήμερα στην Ελλάδα αρμόδια υπηρεσία ανάθεσης κτηματογραφήσεων είναι η ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. Σκοπός των κτηματογραφήσεων των αστικών κέντρων, των αγροτικών εκτάσεων και των λοιπών περιοχών της χώρας είναι η σύνταξη των κτηματολογικών διαγραμμάτων και των κτηματολογικών φύλλων και πινάκων σε ψηφιακή μορφή, που απαιτούνται για τη δημιουργία και τη λειτουργία του Eθνικού Kτηματολογίου σε ολόκληρη τη χώρα. 34

35 Γεωτεμάχιο (1/) Ως γεωτεμάχιο ορίζεται η συνεχόμενη έκταση γης, που αποτελεί αυτοτελές και ενιαίο ακίνητο και ανήκει σε έναν ή περισσότερους κυρίους εξ αδιαιρέτου. Tο γεωτεμάχιο αποτελεί τη μοναδιαία επιφάνεια αναφοράς όλων των πληροφοριών του Kτηματολογίου. Κάθε γεωτεμάχιο απεικονίζεται στα κτηματολογικά διαγράμματα και χαρακτηρίζεται με τον μοναδικό αριθμό του Εθνικού Κτηματολογίου. Όλα τα γεωτεμάχια θα πρέπει να είναι κλειστά πολύγωνα. Aυτό ισχύει και για τους κάθε μορφής κοινόχρηστους χώρους, την παραλία, τον αιγιαλό, τα ρέματα, τα ποτάμια και τις λίμνες. Γενικά δεν πρέπει να υπάρχει μέσα στην κτηματογραφημένη έκταση κάποια επιφάνεια η οποία δεν θα θεωρείται γεωτεμάχιο. 35

36 Γεωτεμάχιο (/) Εικόνα 15. Απόσπασμα κτηματογραφικού διαγράμματος 36

37 Κτηματολογικός αριθμός (ΚΑΕΚ) Ως ΚΑΕΚ μιας ιδιοκτησίας χρησιμοποιείται ένας 18ψήφιος αριθμός, τα πρώτα 1 ψηφία του οποίου ορίζουν το γεωτεμάχιο. Κωδικός Πληροφορία 05 Νομός (Αττικής) 053 Δήμος ή κοινότητα (Ζωγράφου) 09 Τομέας 18 Ενότητα Οικοδομικό τετράγωνο 001 Αριθμός γεωτεμαχίου στο οικοδομικό τετράγωνο 01 Αριθμός κτίσματος στο γεωτεμάχιο 05 Αριθμός ορόφου που βρίσκεται το διαμέρισμα (όπου 00 = ισόγειο) 03 Αριθμός διαμερίσματος 37

38 Αιγιαλός και παραλία (1/) Αιγιαλός είναι η ζώνη της ξηράς, που βρέχεται από τη θάλασσα από τις μεγαλύτερες και συνήθεις αναβάσεις των κυμάτων της Παραλία είναι η ζώνη ξηράς που προστίθεται στον αιγιαλό, καθορίζεται σε πλάτος μέχρι και 50m από την οριογραμμή του αιγιαλού, προς εξυπηρέτηση της επικοινωνίας της ξηράς με τη θάλασσα και αντίστροφα Όχθη των μεγάλων λιμνών και των πλωτών ποταμών είναι η χερσαία ζώνη, που τους περιστοιχίζει και βρέχεται από τις μεγαλύτερες αλλά συνήθεις αναβάσεις των υδάτων τους. 38

39 Αιγιαλός και παραλία (/) Παρόχθια ζώνη των μεγάλων λιμνών και των πλευσίμων ποταμών είναι η προστιθέμενη στην όχθη ζώνη ξηράς, που καθορίζεται σε πλάτος μέχρι και 50m από το προς τηνξηράόριοτηςόχθης. Λιμέναςείναιζώνηξηράςκαιθάλασσαςμαζίμεέργακαι εξοπλισμό, που επιτρέπουν κυρίως την υποδοχή κάθε είδους πλωτών μέσων και σκαφών αναψυχής, τη φορτοεκφόρτωση, αποθήκευση, παραλαβή και προώθηση των φορτίων τους, την εξυπηρέτηση επιβατών και οχημάτων και την ανάπτυξη επιχειρηματικών δραστηριοτήτων, που συνδέονται άμεσα ή έμμεσα με τις θαλάσσιες μεταφορές. 39

40 Κυριότητα αιγιαλού και παραλίας (1/) Στις σύγχρονες κοινωνίες ένα πλήθος δραστηριοτήτων είναι συνδεδεμένο με την αξιοποίηση, ανάδειξη και προστασία των ακτών και των όμορων σε αυτές περιοχών. Ως τέτοιες νοούνται οι κατασκευές λιμενικών έργων, παραθαλάσσιων χώρων αναψυχής, η δημιουργία ζωνών προσπέλασης προς τις ακτές κ.α. Για τους λόγους αυτούς κρίνεται αναγκαίος ο καθορισμός μιαςχερσαίαςζώνης (σεάμεσηεπαφήμετηθάλασσα),η οποία θα αποτελεί ιδιοκτησία του Δημοσίου. Ο αιγιαλός, η παραλία, η όχθη και η παρόχθια ζώνη είναι κοινόχρηστα και ανήκουν κατά κυριότητα στο Δημόσιο, το οποίο τα προστατεύει και τα διαχειρίζεται. Η προστασία του οικοσυστήματος των ζωνών αυτών είναι ευθύνη του κράτους. 40

41 Κυριότητα αιγιαλού και παραλίας (/) Ο κύριος προορισμός των ζωνών αυτών είναι η ελεύθερη και απρόσκοπτη πρόσβαση προς αυτές. Κατ εξαίρεση ο αιγιαλός, η παραλία, η όχθη και η παρόχθια ζώνη μπορούν να χρησιμεύσουν για κοινωφελείς περιβαλλοντικούς και πολιτιστικούς σκοπούς και για απλή χρήση, εφόσον από αυτή δεν παραβιάζεται ο προορισμός τους ως κοινόχρηστων χώρων και δεν γίνεται αλλοίωση στη φυσική μορφολογία τους και τα βιοτικά στοιχεία τους. 41

42 Διαδικασία καθορισμού αιγιαλού & παραλίας (1/) Η εκκίνηση της διαδικασίας καθορισμού Αιγιαλού και Παραλίας μπορεί να είναι αυτεπάγγελτη ή να γίνει κατόπιν αίτησης του ενδιαφερόμενου στην αρμόδια Κτηματική Υπηρεσία. Ο καθορισμός των ορίων του αιγιαλού, της παραλίας και του παλαιού αιγιαλού γίνεται από Επιτροπή, η οποία συγκροτείται σε επίπεδο νομού με απόφαση του Υπουργού Οικονομικών και αποτελείται από: τον προϊστάμενο της Κτηματικής Υπηρεσίας ως πρόεδρο έναν μηχανικό της Κτηματικής Υπηρεσίας με ειδικότητα τοπογράφου ή πολιτικού μηχανικού τον αρμόδιο Λιμενάρχη 4

43 Διαδικασία καθορισμού αιγιαλού & παραλίας (/) Ο καθορισμός των ορίων του αιγιαλού, της παραλίας και του παλαιού αιγιαλού γίνεται από Επιτροπή, η οποία συγκροτείται σε επίπεδο νομού με απόφαση του Υπουργού Οικονομικών και αποτελείται από:.. (συνέχεια) τον διευθυντή της Διεύθυνσης Πολεοδομίας της Νομαρχιακής Αυτοδιοίκησης τον διευθυντή Χωροταξίας και Περιβάλλοντος της Γενικής Γραμματείας της Περιφέρειας. Ως γραμματέας της Επιτροπής ορίζεται υπάλληλος της Κτηματικής Υπηρεσίας ενώ η Επιτροπή συνεδριάζει με πρόσκληση του Προέδρου τακτικά μια φορά το μήνα. 43

44 Ο καθορισμός της γραμμής αιγιαλού και παραλίας (1/5) Κτηματογραφικό Υψομετρικό διάγραμμα σε κλίμακα τουλάχιστον 1:1000 συνήθως 1:500 στο οποίο εμφανίζονται τα όρια των ιδιοκτησιών και οι φερόμενοι ως ιδιοκτήτες. Το διάγραμμα αυτό: είναι εξαρτημένο από το τριγωνομετρικό και υψομετρικό δίκτυο της χώρας, αναφέρεται σε μήκος ακτής τουλάχιστον 500m. Αν το τμήμα που απομένει μέχρι το επόμενο καθορισμένο τμήμα αιγιαλού είναι μικρότερο από 00m, τότε στο σχέδιο πρέπει να περιληφθεί και αυτό το τμήμα 44

45 Ο καθορισμός της γραμμής αιγιαλού.. (συνέχεια) και παραλίας (/5) Απεικονίζει έκταση σε βάθος λωρίδας γης περίπου 100m από την ακτογραμμή. Συνδέεται με ήδη εγκεκριμένα διαγράμματα αιγιαλού και παραλίας, όμορων περιοχών (εφόσον υπάρχουν). Περιέχει λεπτομερή οριζοντιογραφική και υψομετρική πληροφορία (κατασκευές, περιφράξεις, πρανή, τα προς τη θάλασσα όρια βλάστησης,ακτογραμμή,κ.λ.π). 45

46 Γραμμή Αιγιαλού 11 Y Π Ο Μ Ν Η Μ Α Πολυγωνομετρικό σημείο Υψόμετρο σημείου Στύλος ΔΕΗ Στύλος φωτισμού Μανδρότοιχος Πρανές Συρματόπλεγμα Σιδερένιο κάγκελο Βεράντα στεγασμένη 14 Βεράντα μη στεγασμένη Κτίσμα μονώροφο με σκεπή από ελενίτ Φοίνικας 15 Δένδρο (Γενικά) Γραμμή Αιγιαλού 14 Ακτογραμμή Βράχια Απόσπασμα από το Φ.Χ. "ΚΗΦΙΣΙΑ" κλίμακας 1: της Γ.Υ.Σ εργοδότης: ΝΑΥΤΙΚΟΣ ΟΜΙΛΟΣ ΝΕΑΣ ΜΑΚΡΗΣ έργο: ΜΕΛΕΤΗ ΝΟΜΙΜΟΠΟΙΗΣΗΣ ΥΦΙΣΤΑΜΕΝΩΝ ΛΙΜΕΝΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΤΟΥ ΝΑΥΤΙΚΟΥ ΟΜΙΛΟΥ ΝΕΑΣ ΜΑΚΡΗΣ ΠΙΝΑΚΑΣ ΕΡΓΩΝ ΠΡΟΣ ΝΟΜΙΜΟΠΟΙΗΣΗ ΣΤΙΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΟΥ ΝΑΥΤΙΚΟΥ ΟΜΙΛΟΥ ΝΕΑΣ ΜΑΚΡΗΣ ΑΤΤΙΚΗΣ θέση: ΝΕΑ ΜΑΚΡΗ - ΝΟΜΟΣ ΑΤΤΙΚΗΣ 14 A/A 1 ΧΡΗΣΗ ΠΟΡΤΑ ΣΥΡΟΜΕΝΗ ΡΑΜΠΑ ΚΑΘΕΛΚΥΣΗΣ ΕΜΒΑΔΟΝ m ΕΤΟΣ ΚΑΤΑΣΚΕΥΗΣ ΠΕΡΙΓΡΑΦΗ ΣΙΔΕΡΕΝΙΑ ---- θέμα σχεδίου: ΤΟΠΟΓΡΑΦΙΚΟ ΔΙΑΓΡΑΜΜΑ ΤΗΣ ΠΕΡΙΟΧΗΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΤΟΥ ΝΑΥΤΙΚΟΥ ΟΜΙΛΟΥ ΝΕΑΣ ΜΑΚΡΗΣ ΦΥΛΑΚΙΟ ΠΥΡΓΟΣ ΝΑΥΑΓΟΣΩΣΤΩΝ ΓΡΑΦΕΙΟ -ΑΙΘΟΥΣΑ ΜΕΛΩΝ ΑΙΘΟΥΣΑ ΔΙΔΑΣΚΑΛΙΑΣ ΑΝΟΙΧΤΗ ΒΕΡΑΝΤΑ ΑΠΟΔΥΤΗΡΙΑ ΑΘΛΗΤΩΝ ΑΠΟΘΗΚΗ ΑΘΛΗΤΙΚΟΥ ΥΛΙΚΟΥ 1.9 m 1.3 m 84.3 m 39.5 m 6.6 m 6. m ΜΕΤΑΛΟΚΑΤΑΣΚΕΥΗ ΞΥΛΙΝΟ ΣΥΜΜΙΚΤΗ ΚΑΤΑΣΚΕΥΗ ΥΨΟΣ 3μ. ΣΥΜΜΙΚΤΗ ΚΑΤΑΣΚΕΥΗ ΥΨΟΣ 3μ. ΠΡΟΚΑΤ. ΜΕΤΑΛΛΙΚΟΣ ΟΙΚΙΣΚΟΣ ΥΨΟΣ 3.5μ. ΠΡΟΚΑΤ. ΜΕΤΑΛΛΙΚΟΣ ΟΙΚΙΣΚΟΣ ΥΨΟΣ.5μ. Απόσπασμα από το υπ' αριθμ Τοπογραφικό Διάγραμμα της Γ.Υ.Σ., κλίμακας 1:5.000 Κέντρο Φ.Χ. 1: "ΚΗΦΙΣΙΑ", φ = 38 15, λ = 0 15 ΟΙ ΣΥΝΤΕΤΑΓΜΕΝΕΣ χ,y, ΤΩΝ ΣΗΜΕΙΩΝ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΗΝ ΠΡΟΒΟΛΗ ΤΟΥ ΚΡΑΤΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΓΣΑ' 87 ΤΑ ΥΨΟΜΕΤΡΑ ΤΩΝ ΣΗΜΕΙΩΝ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΗ Μ.Σ.Θ. ΤΑ ΕΜΒΑΔΑ ΥΠΟΛΟΓΙΣΤΗΚΑΝ ΑΠΟ ΤΙΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ ΤΩΝ ΣΗΜΕΙΩΝ ΜΕ ΑΝΑΛΥΤΙΚΗ ΣΧΕΣΗ κλίμακα: 1 : 500 χρόνος μελέτης: ΔΕΚΕΜΒΡΙΟΣ ΑΠΟΘΗΚΗ ΑΘΛΗΤΙΚΟΥ ΥΛΙΚΟΥ ΑΠΟΘΗΚΗ ΣΚΑΦΩΝ 14.4 m 65.4 m ΠΡΟΚΑΤ. ΜΕΤΑΛΛΙΚΟΣ ΟΙΚΙΣΚΟΣ ΥΨΟΣ.5μ. ΑΝΟΙΧΤΟΣ ΧΩΡΟΣ Ο ΜΗΧΑΝΙΚΟΣ 11 W.C. 7.1 m 1994 ΠΡΟΚΑΤ. ΜΕΤΑΛΛΙΚΟΣ ΟΙΚΙΣΚΟΣ ΥΨΟΣ.5μ. 1 ΥΠΑΙΘΡΙΟ ΝΤΟΥΣ 4.9 m ΥΠΟΣΤΕΓΟ m 1994 ΕΛΕΝΙΤ 14 ΜΩΛΟΣ, ΥΠΑΙΘΡΙΟΣ ΧΩΡΟΣ ΣΤΑΘΜΕΥΣΗΣ ΑΥΤΟΚΙΝΗΤΩΝ, ΣΚΑΦΩΝ 4300 m 1964 ΧΩΡΟΣ ΚΤΗΡΙΑΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 15 ΜΩΛΟΣ 199 m ΝΙΚΟΛΑΟΣ Π. ΤΣΟΝΑΚΑΣ Εικόνα 16α. Τοπογραφικό διάγραμμα 46

47 Εικόνα 16β. Τοπογραφικό διάγραμμα

48 Ο καθορισμός της γραμμής αιγιαλού και παραλίας (3/5) Περιλαμβάνει επίσης τις θέσεις σταθερών σημείων τα οποία επιλέγονται ανά m περίπου παράλληλα προς την ακτογραμμή και τα οποία σημαίνονται μόνιμα (συνήθως μικρά βάθρα από σκυρόδεμα) και αποτυπώνονται Συντάσσεται από φορείς του δημόσιου τομέα, οργανισμούς τοπικής αυτοδιοίκησης (Ο.Τ.Α) ή ιδιώτες μηχανικούς. Στην τελευταία περίπτωση το διάγραμμα συνοδεύεται από την απόδειξη παροχής υπηρεσιών του συντάκτη του, ελέγχεται και θεωρείται για την ακρίβεια του από μηχανικό της Κτηματικής Υπηρεσίας ή από την Τ.Υ.Δ.Κ του νομού. 48

49 Ο καθορισμός της γραμμής αιγιαλού και παραλίας (4/5) Η οριογραμμή του αιγιαλού ορίζεται ως μια πολυγωνική γραμμή πλησιέστερη στην πραγματική φυσική γραμμή και απεικονίζεται στο διάγραμμα με ερυθρό χρώμα. Οι οριογραμμές της παραλίας και του παλαιού αιγιαλού απεικονίζονται με κίτρινο και μπλε χρώμα αντίστοιχα. Οι κορυφές των πολυγωνικών γραμμών έχουν καρτεσιανές συντεταγμένες εξαρτημένες από το τριγωνομετρικό δίκτυο της χώρας 49

50 Ο καθορισμός της γραμμής αιγιαλού και παραλίας (5/5) Εικόνα 17. Μορφή διαγράμματος αιγιαλού παραλίας & παλαιού αιγιαλού 50

51 Προστασία αιγιαλού και παραλίας (1/) Ακίνητα που βρίσκονται εντός της ζώνης Αιγιαλού και παραλίας απαλλοτριώνονται λόγω δημόσιας ωφέλειας και εφαρμόζεται ο νόμος όπως στις απαλλοτριώσεις λόγω ρυμοτομίας (αναγκαστική απαλλοτρίωση). Σε οικισμούς που δημιουργήθηκαν πριν το 193 ή έχουν πληθυσμό λιγότερο από 000 κατοίκους και δεν υπάρχει εγκεκριμένο ρυμοτομικό σχέδιο η οριογραμμή της παραλίας δεν μπορεί να υπερβεί τη διαμορφωμένη γραμμή δόμησης όπως νόμιμα έχει διαμορφωθεί. 51

52 Προστασία αιγιαλού και παραλίας (/) Οποιαδήποτε κτίσματα και εν γένει κατασκευές, οι οποίες έχουν ανεγερθεί ή θα ανεγερθούν χωρίς άδεια στοναιγιαλόήτηνπαραλία,μετάτονκαθορισμόκαιτην ολοκλήρωση των απαλλοτριώσεων κατεδαφίζονται, ανεξάρτητα από το χρόνο ανέγερσής τους ή αν κατοικούνται ή έχουν οποιαδήποτε άλλη χρήση. Ο προϊστάμενος της αρμόδιας κτηματικής υπηρεσίας εκδίδει πρωτόκολλο κατεδάφισης, το οποίο κοινοποιείται στον ιδιοκτήτη τέτοιων κτισμάτων. Αυτός οφείλει εντός 30 ημερών από την κοινοποίηση να προχωρήσει στην κατεδάφιση της κατασκευής. 5

53 Παραχωρήσεις αιγιαλού, παραλίας Οι παραχωρήσεις αιγιαλού, παραλίας, όχθης και παρόχθιας ζώνης υπόκεινται πάντοτε σε μονομερή ανάκληση από το Δημόσιο για λόγους δημόσιου συμφέροντος, εθνικής άμυνας, συγκοινωνιακούς, δημόσιας τάξης και ασφάλειας ή δημόσιας υγείας και προστασίας του φυσικού περιβάλλοντος. Σε κάθε παράκτια περιοχή, όπου συντρέχει λόγος δημιουργίας ή επέκτασης λιμένα, καθορίζεται έκταση ξηράς και θάλασσας, συνεχής ή διακεκομμένη στην οποία ο αρμόδιος φορέας διοίκησης και εκμετάλλευσης λιμένα μπορεί να εκτελέσει, σύμφωνα με τις διατάξεις περί εκτελέσεων δημοσίων έργων και τις διατάξεις της ισχύουσας νομοθεσίας περί λιμενικού δυναμικού της χώρας, έργα που απαιτούνται για την εξυπηρέτηση της εμπορικής, επιβατικής, ναυτιλιακής, τουριστικής και αλιευτικής κίνησης και γενικότερα της εύρυθμης λειτουργίας του λιμένα. Η έκταση αυτή καλείται ζώνη λιμένα και διακρίνεται σε χερσαία και θαλάσσια. 53

54 Προστασία αιγιαλού και παραλίας Τέλος σύμφωνα με τον ισχύοντα νόμο ορίζεται ότι: Όποιοςχωρίςάδειαήμευπέρβασηαυτήςήμεάδειαπου εκδίδεται κατά παράβαση του νόμου Ν.971 επιφέρει στον αιγιαλό, την παραλία, τη θάλασσα, τον πυθμένα, τη ζώνη λιμένα, τη μεγάλη λίμνη, πλεύσιμο ποταμό, όχθη ή παρόχθια ζώνη μεγάλης λίμνης ή πλεύσιμου ποταμού οποιαδήποτε μεταβολή με την κατασκευή, τροποποίηση ή καταστροφή έργων ήτου εδάφουςήτου πυθμένα με τη λήψη χώματος, λίθων ή άμμου ή με οποιονδήποτε άλλον τρόπο, ανεξάρτητα αν με τον τρόπο αυτόν επήλθε ζημία σε οποιονδήποτε, τιμωρείται με φυλάκιση τουλάχιστον ενός έτους και με τα πρόστιμα που επιβάλλονται από την αρμόδια κατά τόπο Κτηματική Υπηρεσία. Με την ποινή της προηγούμενης παραγράφου τιμωρούνται και όσοι υπάλληλοι εκδίδουν άδεια κατά παράβαση των διατάξεων του Ν

55 Μόνιμοι σταθμοί Η βασική ιδέα του δικτύου των μόνιμων σταθμών είναι ότι κάθε χρήστης θα μπορεί να χρησιμοποιεί ένα δέκτη του συστήματος για να προσδιορίζει τις θέσεις των άγνωστων σημείων που μετρά αγοράζοντας τις ομόλογες μετρήσεις που χρειάζεται για το συγκεκριμένο χρόνο από τον ή τους κοντινότερους σε αυτόν μόνιμους σταθμούς του δικτύου. Σημείο Εδάφους Εικόνα 18α. Εικόνα 18β. Μόνιμος Μόνιμος σταθμός σταθμός (HEPOS) 55

56 Δίκτυα Μόνιμων σταθμών στην Ελλάδα HEPOS (Κτηματολόγιο ΑΕ) METRICANET (Metrica) URANUS (Tree Company) JGC-NET (JGC) 56

57 HEPOS (Hellenic Positioning System) (1/) Το Ελληνικό Σύστημα Εντοπισμού HEPOS είναι ένα σύστημα το οποίο επιτρέπει τον προσδιορισμό θέσης με υψηλή ακρίβεια, αξιοποιώντας το υφιστάμενο παγκόσμιο δορυφορικό σύστημα εντοπισμού GPS. Εικόνα 19. Μόνιμοι σταθμοί του HEPOS 57

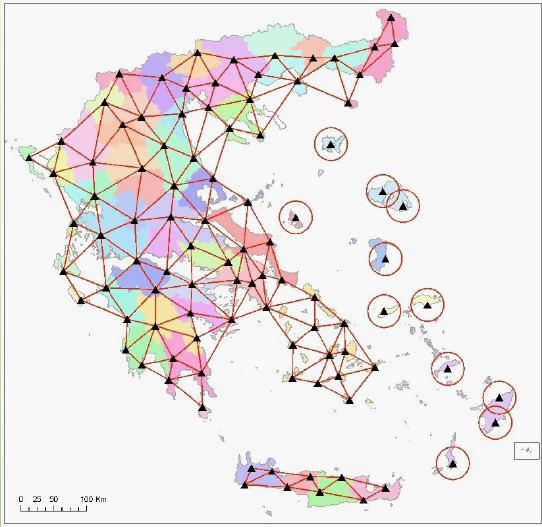

58 HEPOS (Hellenic Positioning System) (/) 98 μόνιμοι επίγειοι σταθμοί αναφοράς ένα Κέντρο ελέγχου Εικόνα 0. Δίκτυο HEPOS 58

59 Το γεωδαιτικό σύστημα αναφοράς του Ορίζεται : ΗΕΡΟS (ΗTRS 07) (1/3) σύμφωναμετο ETRS 89,στοπλαίσιο ETRF 05 epoch (το ETRS 89 ταυτίζεται με το ΙTRF 89) με σταθερό το σταθμό τον AUT1, που ανήκει στο δίκτυο μόνιμων σταθμών EPN (Euref Permanent Network) της Ευρώπης και είναι εγκατεστημένος στο κτήριο του Τμήματος Αγρονόμων και Τοπογράφων Μηχανικών της Πολυτεχνικής Σχολής του Αριστοτέλειου Πανεπιστημίου Θεσσαλονίκης. Ως ελλειψοειδές αναφοράς ορίστηκε το παγκόσμιο ελλειψοειδές GRS 80, χωρίς καμία μετατόπιση (το κέντρο του ταυτίζεται με το γεώκεντρο του ETRS 89). 59

60 Το γεωδαιτικό σύστημα αναφοράς του ΗΕΡΟS (ΗTRS 07) (/3) Υλοποιείται : με τη μέτρηση του γεωδαιτικού δικτύου των 98 μόνιμων σταθμών τον υπολογισμό των συντεταγμένων φ, λ των κορυφών του δικτύου στο νέο Datum και του γεωμετρικού υψομέτρου h, ως προς το ελλειψοειδές αναφοράς. 60

61 Το γεωδαιτικό σύστημα αναφοράς του Εφαρμόζεται: ΗΕΡΟS (ΗTRS 07) (3/3) με την απεικόνιση (προβολή) του ελλειψοειδούς σε ένα επίπεδο. Ως προβολή επελέγη η εγκάρσια μερκατορική με κεντρικό μεσημβρινό (κ.μ) λ = 4, xo = m, yo = m στην τομή του κεντρικού μεσημβρινού με τον ισημερινό και συντελεστή κλίμακας στον κ.μ Κo= Για το Καστελόριζο χρησιμοποιείται ως κεντρικός μεσημβρινός αυτός των λ = 30 και συντελεστής κλίμακας στον κ.μ Κo=1 τον υπολογισμό των επίπεδων συντεταγμένων x, y των κορυφών του δικτύου. 61

62 MertricaNet (Metrica) To MetricaΝΕT είναι το πρώτο ελληνικό ιδιωτικό δίκτυο σταθμών αναφοράς GNSS που μεταδίδει σε πραγματικό χρόνο διορθώσεις για δέκτες GPS(006). Η εταιρεία METRICAΑΕ, αποκλειστικός αντιπρόσωπος της Leica-Geosystems στην Ελλάδα για τα γεωδαιτικά συστήματα 58 μόνιμοι σταθμοί αναφοράς της Leica-Geosystems τύπου GRX100, RS500 & GR10 οι 4αποτελούντο MetricaNET SmartNet GREECE Εικόνα 1. Δίκτυο MetricaNET 6

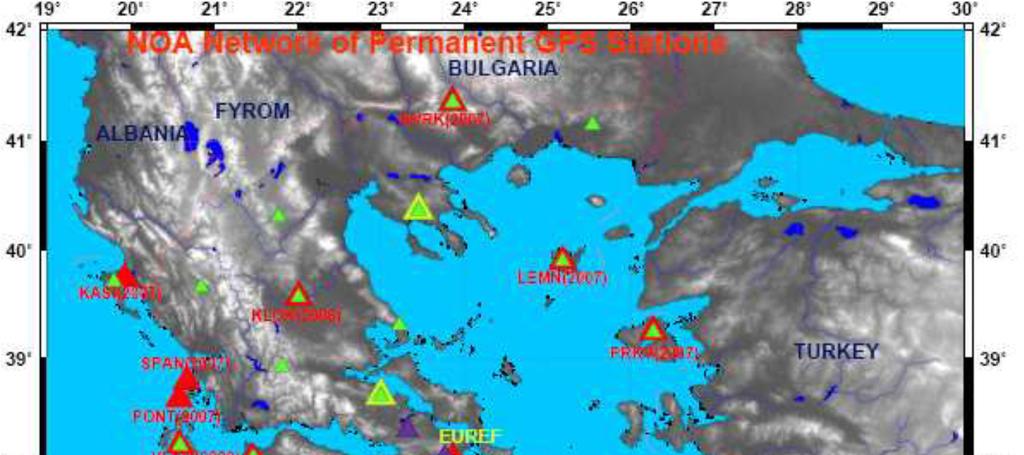

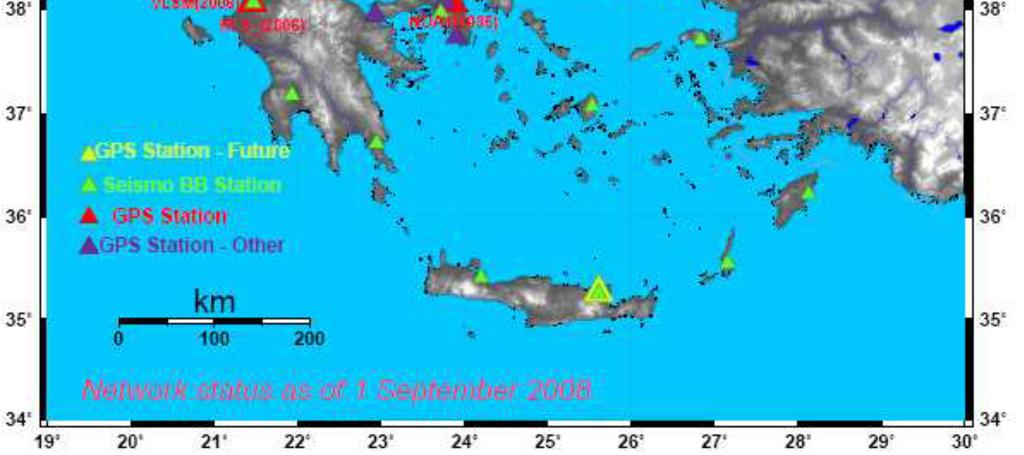

63 ΝΟΑΝΕΤ (Εθνικό Αστεροσκοπείο) 11μόνιμοι σταθμοί αναφοράς αποτελούν το ΝΟΑNΕΤ Εικόνα. Δίκτυο NOANET 63

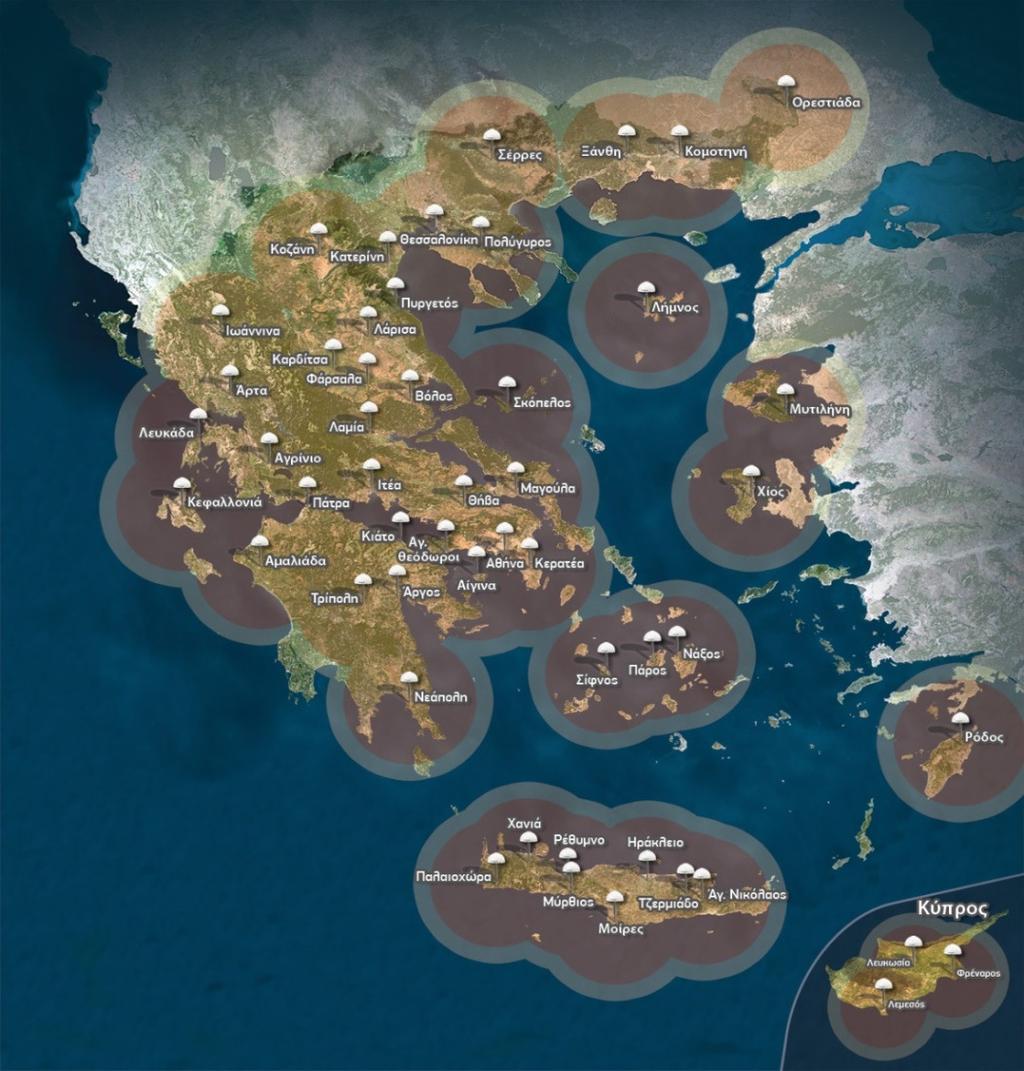

64 URANUS (Tree Company) Το URANUSείναι ένα Δίκτυο Μόνιμων Σταθμών Αναφοράς σε Ελλάδακαι Κύπροτο οποίο παρέχει υπηρεσίες προσδιορισμού θέσης σε πραγματικό χρόνο αξιοποιώντας τα ήδη υπάρχοντα παγκόσμια δορυφορικά συστήματα GPS και GLONASS, ενώ κάποιοι από τους Σταθμούς έχουν τη δυνατότητα αξιοποίησης του συστήματος GALILEOμόλις αυτό τεθεί σε λειτουργία. O σχεδιασμός και η εγκατάσταση πραγματοποιήθηκε από την Tree Company CO A.E.B.E Εικόνα 3. Δίκτυο URANUS(5 μόνιμοι σταθμοί αναφοράς) 64

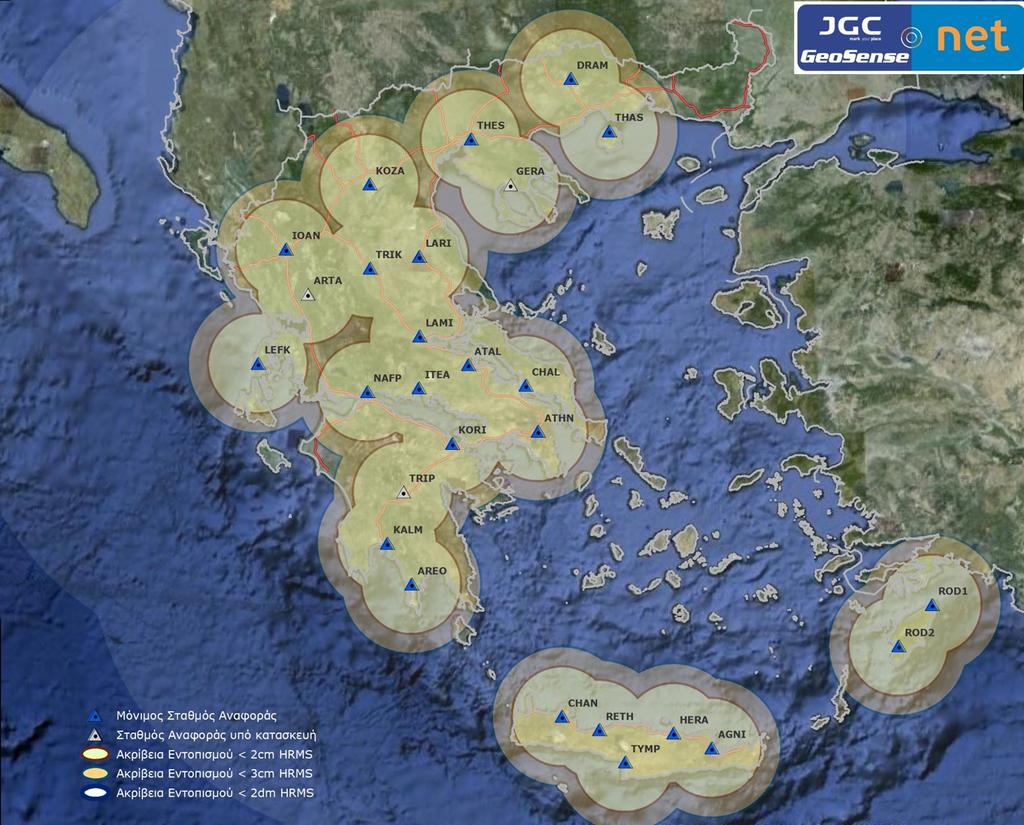

65 JGC - NET (JGC) Η GEOSENSE σε συνεργασία με την JGC δημιούργησε το ιδιόκτητο δίκτυο μόνιμων σταθμών αναφοράς JGC- GEOSENSE.Net με σκοπό να καλύψει όλο τον Ελλαδικό χώρο Εικόνα 4. Δίκτυο JGC NET (7 μόνιμοι σταθμοί αναφοράς) 65

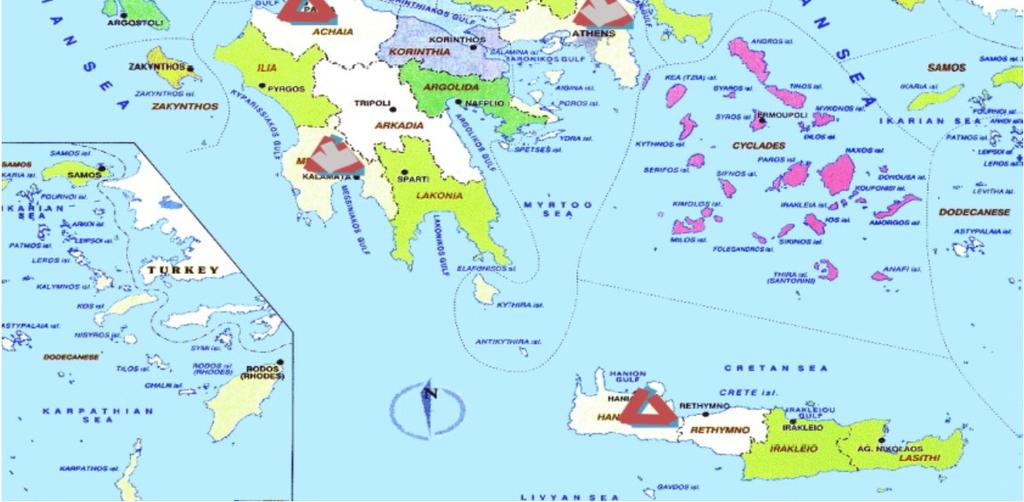

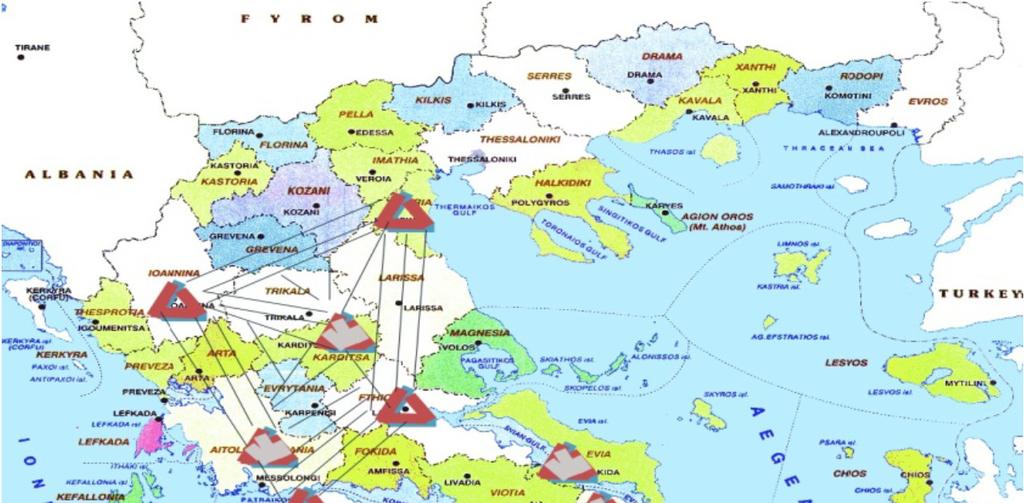

66 CivilShopNet (CivilShop) 10 μόνιμοι σταθμοί αναφοράς αποτελούν το CivilShopNet Εικόνα 5. Δίκτυο CivilShopNet 66

67 Παράρτημα (1/) Εικόνα 18α. Μόνιμος σταθμός (HEPOS), jpg, CC:BY-NC-SA Εικόνα 18β. Μόνιμος σταθμός, CC:BY-NC-SA Εικόνα 19. Μόνιμοι σταθμοί του HEPOS, CC:BY-NC-SA Εικόνα 0. Δίκτυο HEPOS, CC:BY-NC-SA Εικόνα 1. Δίκτυο MetricaNET, CC:BY-NC-SA 67

68 Παράρτημα (/) Εικόνα. Δίκτυο NOANET, CC:BY-NC-SA Εικόνα 3. Δίκτυο URANUS(5 μόνιμοι σταθμοί αναφοράς), CC:BY-NC-SA Εικόνα 4. Δίκτυο JGC NET (7 μόνιμοι σταθμοί αναφοράς), CC:BY-NC-SA Εικόνα 5. Δίκτυο CivilShopNet, CC:BY-NC-SA 68
