Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare

Transcript

1 Tel/Fax: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Faza: PT+CS+DDE Nr. Proiect: Exemplar 5 Beneficiar Primaria Municipiului Satu Mare

2 SC AMPER PROIECT SRL FOAIA DE SEMNĂTURI LUCRAREA NR Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Faza : PT+CS+DDE DATA: Iunie 2016 Numele şi Prenumele Semnătura Şef proiect ing. Briciu Marius Proiectant ing. Bugle Sandu Responsabil M.C. ing. Bugle Sandu MODIFICĂRI Nr. crt Persoana care a făcut modificarea Funcţia Numele şi prenumele Data Anexa la proiect Precizări : Acest document aparţine SC AMPER PROIECT SRL. Reproducerea prin orice mijloace a prezentului document fără acceptul SC AMPER PROIECT SRL este interzisă. F E1/R0

3 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 1/1 A.Parti scrise 1 Lista de semnaturi 2 Cuprins Cuprinsul pieselor scrise si desenate aflate la lucrare 3 Referat verificator de proiect 4 Memoriu tehnic 5 Caiet de sarcini 6 Plan de securitate si sanatate in munca 7 Program controlul calitatii lucrarilor 8 Lista de stalpi 9 Jurnal de cabluri 10 Calcul priza de pamant Rp<10 Ohm 11 Anexa 1 - calcule luminotehnice 12 Anexa 2 - fisa tehnica stalp SC Anexa 3 - fisa tehnica corp de iluminat LED 39 W 14 Anexa 4 - fisa tehnica corp de iluminat LED 56 W 15 Liste cu cantitati de lucrari B.Parti desenate 1 Plan de incadrare in zona 2 Plan de situatie 3 Detaliu fundatie stalp SC Profil de sant pozare 1 buc cablu 0,4 kv in pamant Profil de sant pentru subtraversare drum cu 1 buc. teava de protectie 5 D=50mm 6 Priza de impamantare < 10 Ohm - Contur Schema electrica monofilara punct de aprindere si masura iluminat public 7 trifazat

4

5

6 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 1/23 Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Faza : PT+CS+DDE MEMORIU TEHNIC 1. Date generale 1.1. Denumirea lucrării : Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare 1.2. Proiectant de specialitate: SC AMPER PROIECT SRL,ORADEA, str.abraham Lincoln, Nr.19; telefon/fax: E mail: office@amperproiect.ro 1.3. Beneficiar: Primaria Municipiului Satu Mare 1.4. Amplasamentul obiectivului: Strazile Spicului si Stupilor, municipiul Satu Mare, jud.satu Mare

7 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 2/ Elemente ce stau la baza intocmirii documentatiei - Comanda de proiectare - Datele si masuratorile executate pe teren de catre proiectantul de specialitate. 2. Date tehnice 2.1 Caracteristicile consumatorului de energie electrica P inst = 2,107 kw P abs = 2,107 kw S abs = 2,29 kva Cos Ф = 0,92 Tensiunea de utilizare la noul consumator = 230/400 V 2.2.Situatia energetica existenta in zona. In momentul de fata, consumatorii de energie electrica aflati in zona studiata, sunt alimentati cu energie electrica din LEA 0,4 kv existenta pe cele doua strazi si care este alimentata din postul de transformare PTA Hutton, 20/0,4 kv, 250 kva. 2.3.Suprafata si situatia juridica a terenului ce urmeaza sa fie ocupat de obiectiv. Terenul pe care se amplaseaza stalpii LEA 0,4 kv iluminat public proiectata este domeniu public. 2.4.Caracteristicile geofizice ale terenului. Din punct de vedere al conditiilor climato-meteorologice, locul se incadreaza in zona A conform NTE 003/04/00 cap.v. Indicele cronoceraunic al zonei unde se executa lucrarile de constructii-montaj se incadreaza in zona B-100 ore/an conform NTE 001/03/00 pct. 3.56

8 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 3/23 3. Descrierea solutiei constructive Scopul lucrarii este realizarea unui iluminat public pe strazile Spicului si Stupilor din Municipiul Satu Mare. Scenariul1: 3.1.Descrierea solutiei de alimentare cu energie electrica: Pentru alimentarea cu energie e noului iluminat public de pe cele doua strazi Spicului si Stupilor se vor realiza urmatoarele lucrari: - din firida de distributie (montata pe postament de beton pe domeniu public pe strada Spicului) existenta in apropierea postului de trasformare PT Hutton si care este alimentata din acest post de transformare, se va poza un cablu de tip ACYAbY 3x50+25 mmp, in lungime de 5 m pana la un punct de aprindere si masura iluminat public. - punctul de aprindere si masura iluminat public se va monta pe postament de beton langa firida de distributie. - din punctul de aprindere si masura a iluminatului public se vor poza doua cabluri electrice de tip ACYAbY 4x16 mmp, pentru alimentarea stalpilor echipati cu corpuri de iluminat de pe strada Spicului, unul in lungime de 480m si unul in lungime de 530m (stanga si dreapta). - tot din punctul de aprindere si masura iluminat public se va poza un cablu de tip ACYAbY 3x25+16 mmp, in lungime de 300m, pana la o cutie de distributie alimentare iluminat public, care se va monta pe strada Stupilor, pe stalpul de tip SE 10 nr. 1 conform plan de situatie - din aceasta cutie se vor poza doua cabluri electrice de tip ACYAbY 4x16 mmp, pentru alimentarea stalpilor echipati cu corpuri de iluminat de pe strada Stupilor, unul in lungime de 350m si unul in lungime de 530m (stanga si dreapta). - Cablurile electrice se vor poza in pamant, pe marginea drumului existent, la adincimea de 0,8 m, pe un pat de nisip de 10 cm si se va proteja cu o folie avertizoare din PVC. - La subtraversarea drumului si a cailor de acces, cablul se va introduce in tub de protectie PVC G Φ50 mm inglobat intr un pat de beton monolit marca B50.

9 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 4/ Realizarea iluminatului public Clasificarea strazilor din punct de vedere al claselor de iluminat: La baza evaluării străzilor în funcție de clasele de iluminat au stat numărul punctelor de iluminat, înălțimile stâlpilor de iluminat, distanțele dintre stalpi, lățimea străzilor. Viteza medie de ultilizare km/h Tipuri de utilizatori din aceeași zonă relevantă Principalul utilizator >60 Trafic auto >30 si 60 >5 si 30 Trafic auto Vehicule lente Trafic auto Vehicule lente Biciclisti Biciclisti Trafic auto Pietoni Trafic auto Biciclisti Trafic auto Vehicule lente Biciclisti Pietoni Alt utilizator permis Vehicule lente Vehicule lente Biciclisti Pietoni Biciclisti Pietoni Pietoni Pietoni Vehicule lente Biciclisti Vehicule lente Pietoni Trafic auto Vehicule lente Biciclisti Utilizator nepermis Vehicule lente Biciclisti Pietoni Biciclisti Pietoni Trafic auto Vehicule lente Vehicule lente Biciclisti Trafic auto Vehicule lente Biciclisti Tab.1 Gruparea situatiilor de iluminare Diferite situatii de iluminat A1 A2 A3 B1 B2 C1 D1 D2 D3 D4 E1 E2

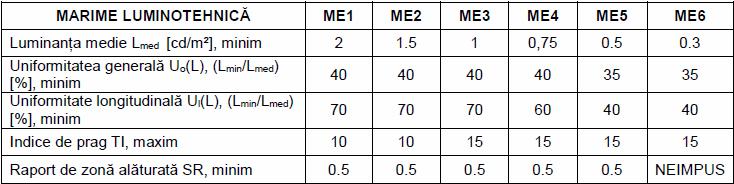

10 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 5/23 Caracteristicile cailor de circulatie Cai de circulatie destinate traficului cu viteza mare de deplasare, cu sensuri de circulatie separate, fara intersectii si cu controlul accesului (autostrazi, cai de circulatie expres). Intensitatea traficului si complexitatea configuratiei caii rutiere: Ridicate Medii Scazute Cai de circulatie destinate traficului de viteza mare, cu 2 sensuri de circulatie. Controlul traficului si separarea benzilor de circulatie: Scazute Ridicate Cai de circulatie urbane cu trafic important, cai de circulatie radiale. Controlul traficului si separarea benzilor de circulatie: Scazute Ridicate Cai de circulatie urbane cu trafic mai putin important si de acces in zone rezidentiale. Controlul traficului si separarea benzilor de circulatie: Scazute Ridicate Clasa sistemului de iluminat corespunzator M1 M2 M3 M1 M2 M2 M3 M4 M5 Tab. 2 Clasele de iluminat pentru diferite tipuri de cai de circulatie Tab. 3 Valorile marimilor de referinta Bazându-ne pe aceste situații de iluminat rezultă clasa de iluminat in care se incadreaza cele doua strazi studiate sunt ME5.

11 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 6/ Realizare iluminat public pe Strada Spicului Pentru realizarea iluminatului public pe strada Spicului se vor realiza urmatoarele lucrari de constructii-montaj: - se vor monta un numar de 10 stalpi de beton noi de tip SC 10001, in fundatie turnata conform plan de situatie. - se vor monta 23 bucati corpuri de iluminat stradal cu LED 56 W, pe stalpii nou plantati de tip SC si pe stalpii existenti ai LEA 20 kv comuna cu LEA 0,4 kv si pe stalpii LEA 0,4 kv (conform listei de stalpi anexate). - Corpurile se vor monta pe stalpi prin intermediul unui brat de sustinere din teava Ol-Zn in lungime de 2m. - Stalpii de iluminat se vor echipa cu cate o cutie e conexiuni montata la baza fiecarui stalpi, de tip metalic si echipata cu cleme de derivatie si intrerupator automat 1P-6A. - din punctul de aprindere si masura iluminat public nou montat se va poza un cablu electric subteran (stanga si dreapta) de tip ACYAbY 4x16 mmp pentru alimentarea cutiilor de conexiuni. Cablul se va poza din cutie de conexiuni in cutie de conexiuni, in pamant, la adancimea de 0,8 m. - pentru alimentarea corpurilor de iluminat se va monta un cablu de tip CYAbY 3x1,5 mmp de la intrerupatorul automat 1P-6A din cutia de conexiuni pana la corpul de iluminat. Acest cablu se va poza aparent pe stalp si se va proteja cu teava metalica Ol- Zn 1 1/2 pe o lungime de 2 m si cu tub PVC Ø 18 flexibil pana la corpul de iluminat. - La stalpii nr. 4, nr. 10 si nr. 23 (nou montati) se va realiza cate o priza de pamant cu valoarea rezistentei de dispersie sub 10 ohm Realizare iluminat public pe Strada Stupilor Pentru realizarea iluminatului public pe strada Spicului se vor realiza urmatoarele lucrari de constructii-montaj: - din punctul de aprindere si masura iluminat public se va poza un cablu de tip ACYAbY 3x25+16 mmp, in lungime de 300m, pana la o cutie de distributie alimentare iluminat public, montata pe strada Stupilor, pe stalpul de tip SE 10 nr. 1 conform plan de situatie.

12 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 7/23 - se vor monta 21 bucati corpuri de iluminat stradal cu LED 39 W, pe stalpii existenti ai LEA 0,4 kv de pe strada Stupilor. - Corpurile se vor monta pe stalpi prin intermediul unui brat de sustinere din teava Ol-Zn in lungime de 0,5m. - Stalpii de iluminat se vor echipa cu cate o cutie e conexiuni montata la baza fiecarui stalpi, de tip metalic si echipata cu cleme de derivatie si intrerupator automat 1P-6A. - din cutia de distributie alimentare iluminat public nou montata ( pe stalpul SE10 nr.1) se va poza cate un cablu electric subteran (stanga si dreapta) de tip ACYAbY 4x16 mmp pentru alimentarea cutiilor de conexiuni. Cablul se va poza din cutie de conexiuni in cutie de conexiuni, in pamant, la adancimea de 0,8 m. - pentru alimentarea corpurilor de iluminat se va monta un cablu de tip CYAbY 3x1,5 mmp de la intrerupatorul automat 1P-6A din cutia de conexiuni pana la corpul de iluminat. Acest cablu se va poza aparent pe stalp si se va proteja cu teava metalica Ol- Zn 1 1/2 pe o lungime de 2 m si cu tub PVC Ø 18 flexibil pana la corpul de iluminat. - La stalpii nr. 1, nr. 9 si nr. 21 se va realiza cate o priza cu valoarea rezistentei de dispersie sub 10 ohm LES 0,4 kv Cablurile de alimentare se vor poza in pamint la adancimea de 0,8 m intre doua straturi de nisip de circa 10 cm fiecare, peste care se pune o folie avertizoare. La subtraversarea drumului si a cailor de acces, cablul se va introduce in tub de protectie PVC G Φ50 mm inglobat intr un pat de beton monolit marca B50. Dupa terminarea lucrarilor de canalizatii subterane, structurile de rezistenta si de uzura a carosabilelor si a trotuarelor se reface in forma initiala Executarea fundatiei din beton pentru stalpii nou montati Executatrea fundatiilor: Se va executa trasarea gropilor prin aliniere prin vizare si jalonare. Distantele pina la bornele alaturate se vor realiza prin masurarea cu ruleta. La distanta prevazuta in proiect, se bate un tarus, marcind mijlocul gropii, dupa care de o parte si de alta a pichetului, atit pe aliniament cit si perpendicular pe aliniament se va bate la distanta de 5m de la pichet tarusi martori uniti cu sfoara. Se va

13 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 8/23 proceda la trasarea gropilor prin masurarea si insemnarea cu casmaua pe teren a dimensiunii gropii, astfel incat pichetul sa fie in mijlocul gropii. Saparea gropilor si sprijinirea peretilor: Forma si dimensiunea gropilor trebuie sa corespunda pichetului de executie. Sprijinirea malurilor este obligatorie. Sprijinirea se poate face cu dulapi metalici sau cu lemne. Turnarea betonului: Pentru fundatiile stilpilor se foloseste beton clasa 6/7,5 (marca B100) si se trece la vibrare dupa turnare. Peretii gropilor se uda bine pentru a impiedica absortia apei din beton. Betonul se toarna cu 20 cm peste nivelul solului. Dupa turnarea betonului se corecteaza si se verifica: abaterea de la orizontabilitate a suprafetei superioare superioare a fundatiei cu ajutorul nivelei cu bule asezate pe placa de suport Dupa executarea fundatiilor se va intocmi documentatia pentru lucrari ascunse in care sa se ateste marca betonului utilizat. Documentatia se va atasa la procesul verbal de receptie. Pamintul nefolosit rezultat din sapatura, dupa 4 zile se aseaja in jurul fundatiei asfel incit sa formeze suprafete inclinate pentru scurgerea apelor. Pamintul nefolosit se va transporta de la fata locului. Dupa ridicarea si fixarea stilpilor, locul ramas intre stilpul si fundatie, se va monolitiza cu beton clasa 12/15 (marca B200). Se va executa o caciula din mortar de ciment sclivisit la fiecare stalp. Legaturile conductorului torsadat se vor realiza conform listei de stalpi anexate Instalatia de legare la pamint La stalpii nr. 4,10 si 23 de pe strada Spicului si stalpii nr. 1, 9 si 21 de pe strada Stupilor se va realiza cate priza de impamintare de tip contur in jurul fundatiei stalpului (cu valoarea rezistentei de dispersie sub 10 Ohm) din platbanda de otel zincat 40x4mm montată in pamint la adincime de 0,8 m si 2 buc. electrozi verticali profil cruce, din de otel zincat 1,5 m lungime.

14 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 9/23 La baterea electrozilor verticali in pamint, se va utiliza dispozitivul de protejare a capatului de electrod, pentru impiedicarea deformarii. Imbinarile intre electrodul orizontal (platbanda) si electrodul vertical se va realiza cu sudura electrica folosind cite o brida din platbanda de otel zincat 40x4 mm. Dupa terminarea imbinarilor, locul sudurii se va curata cu perie de sirma dupa care se va aplica un strat de vopsea anticorosiva si doua straturi de vopsea asfalt lac. Dupa terminarea lucrarilor, se masoara rezistenta de dispersie a instalatiei care trebuie sa aiba valoare sub 10 Ohm. In cazul cind nu se obtine valoarea prescrisa, se vor adauga electrozi verticali si orizontali suplimentari, pina la obtinerea valorii prescrise. Inainte de astuparea gropi, se va intocmi o schita exacta a instalatiei, se va intocmi procesul verbal pentru lucrari ascunse si se va intocmi buletinul de verificare a rezistentei de dispersie si a tensiunilor de atingere si de pas.

15 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 10/23 4. SANATATE SI SECURITATE IN MUNCA La intocmirea documentatiei s-au respectat principalele masuri care asigura conditiile de securitate si sanatate in munca la o exploatare corespunzatoare, ce sunt cuprinse in IP-65/2007- Instructiuni proprii de securitate FDEE-EDTN in vigoare, Legea securităţii şi sănătăţii în muncă nr. 319/2006, - HG 1425/2006 pentru aprobarea Norme metodologice de aplicare a prevederilor Legii securităţii şi sănătăţii în muncă nr. 319/2006 completata si modificata cu HG955/ HG 1048/2006 privind cerinţele minime de securitate şi sănătate pentru utilizarea de către lucrători a echipamentelor individuale de protecţie la locul de munca; - HG 1091/2006 privind cerinţele minime de securitate şi sănătate pentru locul de munca; - HG 1146/2006 privind cerinţele minime de securitate şi sănătate pentru utilizarea în muncă de către lucrători a echipamentelor de muncă ; - HG 1051/2006 privind cerinţele minime de securitate şi sănătate pentru manipularea manuală a maselor care prezintă riscuri pentru lucrători, în special de afecţiuni dorsolombare ; - HG 493/2006 privind cerinţele minime de securitate şi sănătate referitoare la expunerea lucrătorilor la riscurile generate de zgomot ; - HG 971/2006 privind cerinţele minime pentru semnalizarea de securitate şi/sau de sănătate la locul de munca. La executarea lucrarilor se vor respecta cu strictete normele susmentionate. Personalul care îşi desfăşoară activitatea în instalaţiile electrice trebuie să îndeplinească următoarele condiţii: a. să fie apt din punct de vedere fizic şi psihic şi să nu aibă infirmităţi care i-ar stânjeni activitatea specifică sau care ar putea conduce la accidentarea lui sau altor persoane; b. să aibă aptitudini pentru meseria sau/şi funcţia ce urmează a-i fi încredintată, corelat cu complexitatea şi nivelul de tehnicitate a instalaţiilor pe care urmează a le servi;

16 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 11/23 c. să posede calificarea profesională şi îndemânarea necesară pentru lucrările ce i se încredinţează, corespunzător funcţiei sau/şi meseriei deţinute; d. să cunoască, să-şi însuşească şi să respecte prevederile normelor de securitatea si sanatate in munca, tehnologiile şi procedurile care privesc funcţia sa şi locul de muncă în care îşi desfăşoară activitatea; e. să cunoască procedeele de scoatere de sub tensiune a persoanelor electrocutate şi de acordare a măsurilor de prim ajutor. Alte prevederi privind forţa de muncă Personalul este obligat să execute dispoziţiile şefilor ierarhici, în condiţiile prezentelor norme, şi este, de asemenea, obligat a preveni sau opri orice acţiune, care ar putea conduce la accidentarea proprie sau a altor persoane. Orice lucrare sau manevră care prezintă un pericol iminent pentru personal nu trebuie întreprinsă, chiar dacă neexecutarea ei ar putea conduce la deranjamente, avarii sau pagube materiale. Orice dispoziţie dată contrar prevederilor prezentelor norme de securitate si sanatate in munca se refuză şi se aduce la cunoştinţa şefului ierarhic superior al celui care a emis-o. Executanţii sunt răspunzători în mod solidar pentru nerespectarea, de către oricare dintre ei sau şeful de lucrare, a prevederilor din norme, în cadrul lucrării la care perticipă dacă nu intervin pentru a preveni sau opri nerespectarea acestora. Fiecare lucrător este obligat ca la constatarea unor abateri de la prevederile prezentelor norme, ale instrucţiunilor tehnice interne, ale fişelor tehnologice etc., precum şi a unor defecte în instalaţiile electrice, care ar putea pune în pericol securitatea oamenilor, să ia măsuri, în limita competenţei sale, şi să comunice cele constatate şefului direct sau ierarhic superior. Personalul care execută manevre şi/sau lucrări în instalaţiile electrice sub tensiune trebuie să fie dotat şi să utilizeze echipamentul individual şi dispozitivele de protecţie, respectând principiul "cel puţin două mijloace electroizolante de protecţie înseriate pe calea de curent, posibil a fi parcursă, ca urmare a atingerii accidentale directe.

17 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 12/23 Personalul salariat care beneficiază de echipament şi dispozitive individuale de protecţie trebuie să fie instruit asupra caracteristicilor şi modului de utilizare a acestora, să le prezinte la verificările periodice prevăzute şi să solicite înlocuirea sau completarea lor, când nu mai asigură funcţia de protecţie. Pentru restul echipamentului şi dispozitivelor de protecţie, prezentarea la verificare şi înlocuirea sau completarea, în situaţiile care o impun, revine gestionarului (reprezentat prin: şef de echipă, maistru de schimb, maistru de formaţie, şef de staţie, şef de secţie etc.). Mijloace de protecţie Pentru executarea lucrărilor sau manevrelor în instalaţiile electrice este obligatorie dotarea numai cu mijloace de protecţie, scule şi dispozitive certificate de MMSS. Mijloacele de protecţie trebuie să fie utilizate conform instrucţiunilor producătorilor. Este interzisă utilizarea sculelor, dispozitivelor şi utilajelor în sitaţiile în care nu mai îndeplinesc condiţiile tehnice prevăzute în standardele sau cărţile tehnice ale acestora. Mijloacele de protecţie, sculele, dispozitivele şi utilajele specifice, folosite la lucrări sau manevre în instalaţiile electrice trebuie să fie supuse unor încercări, după caz, la certificarea pentru conformitate înaintea dării lor în folosinţă, periodic, după reparaţie sau înlocuire a unor părţi componente şi ori de câte ori există îndoieli asupra stării tehnice, în conformitate cu prevederilor standardelor de produs sau ale instrucţiunilor specifice. Mijloacele de protecţie, sculele, dispozitivele şi utilajele specifice trebuie verificate vizual la începutul activităţii zilnice sau înainte de fiecare folosire. Este interzisă utilizarea celor defecte sau al căror termen de încercare periodică este depăşit. Mijloacele de protecţie necorespunzătoare, ca urmare a încercărilor, vor fi marcate distinct de către laboratoarele specializate, care le-au încercat sau vor fi dezafectate de către gestionar, astfel încât să fie scoase din circuitul de utilizare.

18 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 13/23 Executarea lucrărilor prin urcare pe stâlpii liniilor electrice aeriene scoase de sub tensiune Lucrările prin urcare pe stâlpii liniilor electrice aeriene scoase de sub tensiune trebuie să se execute în conformitate cu fişele tehnologice sau instrucţiunile tehnice specifice, care să prevadă şi componenţa formaţiilor de lucru, dotarea cu utilaje, dispozitive, scule, echipament de protecţie şi de lucru. Pentru executarea lucrărilor la coronamentul liniilor de pe stâlpii din beton precomprimat sau centrifugat, personalul trebuie să fie asigurat împotriva căderii şi poate utiliza platforme de lucru respectând prevederile din prezentele norme specifice. Pentru executarea lucrărilor de întindere la săgeată a conductoarelor sau de înlocuire a ancorelor la stâlpii de colţ, întindere sau terminali, operaţiile tehnologice trebuie efectuate numai din coşul autotelescopului sau din nacela autoplatformei cu braţ articulat. Prezenţa personalului pe stâlpi, în timpul efectuării operaţiilor respective este permisă numai dacă aceste autoutilaje speciale nu au acces în apropierea lor. În această situaţie înainte de tragerea la săgeată a conductoarelor se va verifica dacă stâlpii, între care se face tragerea, sunt ancoraţi în direcţia opusă acesteia. Executarea lucrărilor prin urcare pe stâlpii liniilor electrice aeriene aflate sub tensiune Vopsirea stâlpilor se va face din interiorul sau din exteriorul acestora, respectând distanţele minime de vecinătate faţă de conductoarele aflate sub tensiune. Lucrările de întreţinere sau reparaţii la un circuit scos de sub tensiune al unei linii electrice aeriene cu mai multe circuite montate pe stâlpi comuni, atunci când unul sau mai multe circuite rămân sub tensiune, trebuie să se execute numai în cazul în care între conductoarele cele mai apropiate ale circuitului la care se lucrează şi circuitul (circuitele) aflat (aflate) sub tensiune în punctele de săgeată maximă, există următoarele distanţe minime: a. pe verticală: - 1,5 m faţă de liniile de 1-20 KV; - 3,0 m faţă de liniile de 35 KV; - 3,5 m faţă de liniile de KV.

19 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 14/23 b. pe orizontală: - 3,0 m faţă de liniile de 1-35 KV; - 4,0 m faţă de liniile de 110 KV; - 6,0 m faţă de liniile de 220 KV; m faţă de liniile de 400 KV. În cazul circuitelor suprapuse, pe stâlpi comuni, nu sunt permise lucrări la circuitele aflate deasupra celor rămase sub tensiune. Fac excepţie lucrările ce se execută la circuitele aflate deasupra celor de radioficare şi deasupra liniilor de contact pentru tracţiune urbană, cu condiţia ca la lucrările simple efectuate la corpurile de iluminat (înlocuirea becurilor arse, a globurilor sparte, a siguranţelor arse, a igniterelor defectate etc.), să se folosească dispozitive sau utilaje speciale care să permită executarea acestor lucrări fără pericol. Pentru alte categorii de lucrări la circuitele de iluminat public aflate deasupra liniilor de contact pentru tracţiune urbană, unitatea de exploatare trebuie să stabilească prin instrucţiuni măsurile care trebuie luate, în funcţie de particularităţi, pentru ca lucrările să se poată executa fără pericol. La executarea lucrărilor la un circuit scos de sub tensiune al unei linii electrice aeriene cu mai multe circuite, atunci când unul sau mai multe dintre ele rămân sub tensiune, formaţia de lucru trebuie să respecte prevederile fişelor tehnologice sau ale instrucţiunilor tehnice de lucru. Marcarea circuitului (circuitelor) rămas (rămase) sub tensiune, prin montarea la fiecare stâlp a indicatoarelor de securitate de interzicere "LIMITĂ DE ZONĂ DE LUCRU, INTERZISĂ DEPĂŞIREA!", spre circuitul (circuitele) rămas (rămase) sub tensiune. Marcarea se va face atât la baza stâlpilor, cât şi la nivelul conductoarelor, prin dirijarea de la sol, la prima urcare pe stâlp; Urcarea şi coborârea de pe stâlp a sculelor şi a materialelor trebuie să se execute numai cu ajutorul funiei fără sfârşit, rigidizată la ambele capete; Montarea, în scopul protecţiei împotriva tensiunilor induse, a unui atenuator sau a unui scurtcircuitor suplimentar, la o distanţă de maximum 20 m de locul (punctul) conductorului la care se lucrează (cu excepţia cazului în care unul din scurtcircuitoarele montate în zona de lucru asigură această distanţă). În cazul în care conductorul liniei se întrerupe, în prealabil se vor monta atenuatoare de tensiune indusă (sau scurtcircuitoare suplimentare) de ambele părţi ale întreruperii, la o distanţă

20 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 15/23 de maximum 20 m (cu excepţia cazului în care scurtcircuitoarele montate în zona de lucru asigură această distanţă şi s-a realizat continuitatea circuitului). Aceste atenuatoare de tensiune indusă (sau scurtcircuitoare suplimentare) se vor demonta numai după refacerea continuităţii conductorului; In timpul lucrului este interzis a se atinge concomitent conductorul liniei sau stâlpul la care se lucrează şi un alt element metalic aflat în contact cu o zonă de potenţial nul (peste 20 m de la stâlp); La executarea lucrărilor simultan pe mai mulţi stâlpi, în mod suplimentar faţă de controlul şi supravegherea pe care o asigură şeful de lucrare, acesta va desemna, pentru fiecare stâlp pe care se lucrează, câte un membru al formaţiei de lucru. Aceştia vor rămâne la sol şi, în afară de ajutorul tehnologic acordat executantului aflat pe stâlp, vor urmări ca acesta să nu depăşească distanţele de vecinătate faţă de conductoarele circuitului (circuitelor) aflate sub tensiune (să nu depăşească indicatoarele de securitate de interzicere montate la nivelul conductoarelor); Demontarea, montarea şi tragerea la săgeată a conductoarelor nu sunt permise la circuitul situat sub cel aflat sub tensiune, pe aceeaşi parte a stâlpului. În cazul celorlalte circuite se vor lua suplimentar măsurile din fişele tehnologice sau instrucţiunile specifice de securitate si sanatete in munca, legarea la pământ din punctul de vedere al tensiunilor induse putându-se face şi cu alte mijloace decât atenuatoarele de tensiune indusă sau scurtcircuitoarele; La liniile rămase sub tensiune se vor scoate din funcţiune instalaţiile de reanclanşare automată rapidă. Sunt interzise demontarea, montarea şi tragerea la săgeată a conductoarelor circuitelor de joasă tensiune, montate pe stâlpi comuni cu alte circuite de joasă sau înaltă tensiune, rămase sub tensiune.

21 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 16/23 5. Masuri de aparare impotriva incendiilor Norme utilizate pentru SU. Legea 307/2006 Norma generala de aparare impotriva incendiilor aprobat prin Ordinul MAI 163/2007. DGPSI-004 (Ordin MI nr.108/2001, modificat prin Ordin MAI nr.349/2004) Se va respecta PE009/93 Normativ pentru prevenire, stingere si dotare impotriva incendiilor. Executantul lucrarilor de constructii montaj, raspunde de lucrare si de indeplinirea masurilor de prevenire si stingere a incendiilor. Instalatiile electrice de orice natura vor fi executate numai de catre unitati autorizate si care vor utiliza numai personal calificat. Se interzice: -folosirea in stare defecta a instalatiilor electrice si a receptoarelor de energie electrica de orice fel -a instalatiilor improvizate -stingerea incendiilor in faza incipienta la instalatiile de iluminat si forta se va face cu stingatoare portative cu CO2 cu stingatoare portative cu praf si CO2 sau cu stingatoare portative cu tetraclorura de carbon. Elementele metalice ale instalatiilor si echipamentelor electrice care pot ajunge accidental sub tensiune vor fi obligatoriu legate la pamint. La transformatoarele aflate sub tensiune se va urmari respectarea intocmai a regulamentului de exploatare PE 126. Stingerea incendiilor, inceputurile de incendiu in apropierea transformatoarelor se va face cu stingatoare manuale cu spuma sau praf evitindu-se ca jetul de spuma sa atinga partile aflate sub tensiune.

22 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 17/23 6. Impactul cu mediul Aspecte de mediu: Faza executie: - generare deseuri. Deseurile rezultate in faza de executie a lucrarii trebuie colectate selectiv si transportate la unitati de depozitare a deseurilor autorizate conform Legii 211/2011 si H.G. 856/2002 privind gestionarea selectiva a deseurilor. - in situatii de urgenta scurgeri ulei electroizolant, Executantul lucrarii este obligat sa detina un plan de interventie privind situatiile de urgenta care pot aparea in faza de executie a lucrarii. Faza de exploatare: Functionare normala: - generare camp electromagnetic - zgomot - vibratii Functionare anormala: In acest sens se va respecta HG 1022/2002 privind regimul produsele periculoase pentru mediul înconjurator. Avarie: - incendii - arderea izolatiei Norme utilizate pentru protectia mediului. Desfasurarea lucrarilor de executie prevazute in prezentul proiect trebuie să respecte: Legea nr.265/2006. Legea 104/2011 privind calitatea aerului inconjurator. Ordin M.A.P.M. 462/1993 pentru aprobarea Conditiilor tehnice pentru protectia atmosferei si a Normelor metodologice privind determinarea emisiilor de poluanti atmosferici produsi de surse stationare modificat prin Ordinul 592/2002( ordin abrogat prin legea 104/2011).

23 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 18/23 HG 188/2002 pentru aprobarea Normativului privind stabilirea limitelor de încarcare cu poluanti a apelor uzate evacuate în resursele de apa - N.T.P.A. 001 Modificat si completat prin HG 352/2005 si HG 210/2007. Legea 481/2004 privind protectia civila, modificata prin Legea 212/2006. H 1022/2002 privind regimul produsele periculoase pentru mediul înconjurator H.G. 856/2002 privind gestionarea selectiva a deseurilor. La functionarea normala a instalatiilor proiectate nu sunt surse de poluanţi pentru aer,apa si sol. Nu se impun lucrări de reconstrucţie ecologică, reţelele proiectate neafectând mediul înconjurător. Instalatiile de distribuţie a energiei electrice nu produc emisii de poluanţi, nici nu sunt necesare dotări şi măsuri pentru controlul emisiilor de poluanţi în mediu. După terminarea execuţiei, prin grija executantului lucrarii, deseurile rezultate se vor colecta selectiv si se vor transporta la unitati de depozitare a deseurilor autorizate. Cantitatile de deseuri aproximative care rezulta din lucrare sunt: - Materiale 30 kg. 7.Controlul calitatii executarii lucrarilor, realizarea receptiei lucrarilor si intocmirea cartii tehnice a constructiei Controlul calitatii lucrarilor se face conform LEGII nr. 440 din 27 iunie 2002 pentru aprobarea Ordonanţei Guvernului nr. 95/1999 privind calitatea lucrărilor de montaj pentru utilaje, echipamente şi instalaţii tehnologice industriale, si a ORDIN-ului nr. 293 din 8 noiembrie 1999 pentru aprobarea Normelor metodologice privind verificarea calităţii lucrărilor de montaj pentru utilaje, echipamente şi instalaţii tehnologice industriale. Calitatea lucrărilor de montaj pentru orice dotare tehnologică industriala este rezultanta totalităţii performantelor de comportare a acestora în exploatare, în scopul satisfacerii, pe întreaga durata de funcţionare, a exigenţelor utilizatorilor din domeniul activităţilor industriale, exprimate în conformitate cu prevederile cărţii si/sau documentaţiei tehnice a dotării respective. Sistemul de verificare şi de atestare a calităţii lucrărilor de montaj al dotărilor tehnologice industriale cuprinde:

24 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 19/23 a) reglementările tehnice pentru lucrările de montaj al dotărilor tehnologice industriale; b) calitatea subansamblurilor, pieselor, materialelor, utilajelor şi procedeelor folosite la realizarea lucrărilor de montaj al dotărilor tehnologice industriale; c) agrementele tehnice pentru noi produse şi procedee utilizate la lucrările de montaj al dotărilor tehnologice industriale; d) verificarea proiectelor de montaj, a execuţiei acestora, expertizarea proiectelor şi a lucrărilor de montaj al dotărilor tehnologice industriale; e) monitorizarea, supravegherea şi asigurarea calităţii lucrărilor de montaj al dotărilor tehnologice industriale; f) responsabilităţile laboratoarelor de analize şi încercări privind activitatea de montaj al dotărilor tehnologice industriale; g) determinări metrologice pentru lucrările de montaj al dotărilor tehnologice industriale; h) recepţia lucrărilor de montaj al dotărilor tehnologice industriale; i) comportarea în exploatare a dotărilor tehnologice industriale; j) controlul calităţii lucrărilor de montaj al dotărilor tehnologice industriale. Pentru asigurarea nivelului de calitate corespunzator categoriei de importanta a obiectivului, executantul lucrarilor de montaj trebuie sa indeplineasca urmatoarele conditii: 1. sa fie atenstat de ANRE pentru executia de lucrari la medie tensiune si joasa tensiune; 2. sa aibe programul de asigurare a calităţii care va fi concretizat prin manualul calităţii, proceduri şi, după caz, prin planuri ale calităţii, întocmite în baza prevederilor standardelor SR EN ISO seria 9000; 3. sa utilizeze pentru lucrari materii prime, materiale, piese, subansambluri şi produse industriale necesare numai pe baza certificatelor de calitate emise de un organism de certificare acreditat sau a buletinelor de încercări, eliberate de laboratoare de încercări acreditate în condiţiile legii; 4. sa utilizeze pentru analize si incercari numai laboratoare autorizate si acreditate, iar pentru masuratori numai echipamente de masura verificate de Biroul Roman de Metrologie Legala;

25 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 20/23 5. sa ia in subantrepriza numai subcontractori / asociati agrementati tehnic pentru lucrarile ce urmeaza sa le execute; 6. nici o lucrare nu va fi acoperita sau ascunsa fara aprobarea beneficiarului; 7. sa asigure beneficiarului accesul liber pentru examinarea lucrarilor si il va anunta din timp, cand orice astfel de lucrare este gata de verificare pentru ca aceasta sa poata realiza inspectia in timp util. Executantul lucrărilor de montaj este responsabil de calitatea execuţiei acestor lucrări, care trebuie sa fie realizate conform documentaţiei elaborate de proiectant şi verificate. Firma care executa lucrari de montaj trebuie sa aiba un responsabil tehnic cu executie (RTE) sau sa aiba un contract de prestari servicii cu un responsabil tehnic cu executie (RTE) care verifica si asigura ca toate fazele de executie sunt conform proiectului si normelor in vigoare. Soluţionarea neconformitatilor apărute la lucrările de montaj pentru dotări tehnologice industriale nu se poate realiza decât cu aprobarea proiectantului şi cu avizul investitorului sau, după caz, al proprietarului şi beneficiarului. Remedierea defectelor datorate execuţiei lucrărilor de montaj se face de către executantul lucrării pe cheltuiala proprie, indiferent dacă acestea apar în timpul executării lucrărilor sau în perioada de garanţie a dotării tehnologice industriale. Executantul participa la activităţile privind recepţia dotărilor tehnologice industriale. In momentul prezentării ofertei de execuţie a lucrărilor de montaj executantul va transmite investitorului sau beneficiarului, după caz, copii de pe actele ce atesta capabilitatea tehnica de a efectua lucrările de montaj specifice. Atestarea se face după norme aprobate prin ordin al ministrului industriei şi resurselor. Receptia lucrarilor de constructii si intocmirea cartii tehnice a constructiei se face conform HOTĂRÂRII nr. 273 din 14 iunie 1994 privind aprobarea Regulamentului de recepţie a lucrărilor de construcţii şi instalaţii aferente acestora cu modificările şi completările aduse de: HOTĂRÂREA nr. 940 din 19 iulie 2006; HOTĂRÂREA nr din 24 octombrie Comisia de recepţie examinează obligatoriu: a) respectarea prevederilor din autorizaţia de construire, precum şi avizele şi condiţiile de execuţie impuse de autorităţile competente;

26 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 21/23 b) executarea lucrărilor în conformitate cu prevederile contractului, ale documentaţiei de execuţie şi ale reglementărilor specifice, cu respectarea exigenţelor esenţiale, conform legii; c) referatul de prezentare întocmit de proiectant cu privire la modul în care a fost executată lucrarea. Investitorul va urmări ca această activitate să fie cuprinsă în contractul de proiectare; d) terminarea tuturor lucrărilor prevăzute în contractul încheiat între investitor şi executant şi în documentaţia anexă la contract. În cazurile în care există dubii asupra înscrisurilor din documentele cărţii tehnice a construcţiei, comisia poate cere expertize, alte documente, încercări suplimentare, probe şi alte teste; e) valoarea declarată a investiţiei. Examinarea se efectuează în toate cazurile prin cercetarea vizuală a construcţiei şi analizarea documentelor conţinute în cartea tehnică a construcţiei. Comisia de recepţie recomanda amînarea recepţiei cînd: - se constata lipsa sau neterminarea unor lucrări ce afectează siguranţa în exploatare a construcţiei din punct de vedere al exigenţelor esenţiale; - construcţia prezintă vicii a căror remediere este de durata şi care, dacă nu ar fi făcute, ar diminua considerabil utilitatea lucrării; - exista în mod justificat dubii cu privire la calitatea lucrărilor şi este nevoie de încercări de orice fel pentru a le clarifica. Comisia de recepţie recomanda respingerea recepţiei dacă se constata vicii care nu pot fi inlaturate şi care prin natura lor implica realizarea unei sau a mai multor exigente esenţiale, caz în care se impun expertize, reproiectari, refaceri de lucrări etc. Cartea tehnica a construcţiei se compune din ansamblul de documente referitoare la proiectarea, execuţia, recepţia, exploatarea, întreţinerea, repararea şi urmărirea în timp a construcţiei. Carte tehnica se definitivează înainte de recepţia finala. Cartea tehnica, după întocmire, se completează şi se păstrează pentru fiecare obiect de construcţii de către investitor sau, după caz, de către proprietar. Cartea tehnica a construcţiei se întocmeşte de către investitor pentru toate obiectele de construcţii definitive, supuse regimului de autorizare a construcţiilor, indiferent de natura fondurilor din care sînt finanţate sau de natura proprietăţii asupra lor.

27 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 22/23 Cartea tehnica a constructiei va cuprinde urmatoarele piese scrise: 1. Fişa de date sintetice. 2. Capitolul A : Documentaţia privind proiectarea. 3. Capitolul B : Documentaţia privind execuţia. 4. Capitolul C : Documentaţia privind recepţia. 5. Capitolul D : Documentaţia privind exploatarea, repararea, întreţinerea şi urmărirea comportării în timp. 6. Jurnalul evenimentelor: Actele ce formează documentaţia de baza a cărţii tehnice a construcţiei vor fi indosariate pe capitolele respective, în ordinea enumerării din prezentele norme, în dosare cu file numerotate, prevăzute cu borderou şi parafate pe măsura încheierii lor; fiecare dosar va purta un indicativ format din litera corespunzătoare capitolului (A, B, C, D) şi din numărul de ordine, în cifre arabe, al dosarului. Centralizatorul cărţii tehnice a construcţiei va cuprinde fişa statistica pe obiect, borderoul general al dosarelor documentaţiei de baza şi copiile borderourilor cu cuprinsul fiecărui dosar în parte. Cartea tehnica a construcţiei se păstrează pe toată durata de existenta a obiectului de construcţie pînă la demolarea sa; după demolare, investitorul preda exemplarul complet la arhiva unităţilor administrativ-teritoriale, pentru păstrare. Înainte de predarea cărţii tehnice a construcţiei, ea va fi completată cu modul de desfăşurare a acţiunii de postutilizare, pe baza instrucţiunilor elaborate de proiectant. La schimbarea proprietarului, cartea tehnica a construcţiei va fi predată noului proprietar, care va avea obligaţia păstrării şi completării acesteia, consemnind faptul în procesul-verbal de predare-primire şi în jurnalul evenimentelor. Produsele si serviciile vor respecta HOTĂRÂREA nr din 10 septembrie 2002 privind regimul produselor şi serviciilor care pot pune în pericol viata, sănătatea, securitatea muncii şi protecţia mediului. Se considera ca sunt respectate cerinţele referitoare la protecţia vieţii, sănătăţii, securităţii muncii şi protecţiei mediului şi se admit introducerea pe piata a produselor nealimentare noi şi prestarea serviciilor numai dacă sunt însoţite de declaraţia de conformitate întocmită pe propria răspundere de către producător, respectiv de prestatorul de servicii, ori de reprezentanţii autorizaţi ai acestora, persoane juridice cu sediul în România.

28 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 23/23 În situaţia în care producătorul, prestatorul sau reprezentanţii autorizaţi ai acestora nu au sediul în România, obligaţiile prevăzute mai sus revin importatorului. Declaraţia de conformitate va mentiona documentele normative aplicabile produsului sau serviciului, după caz, prin respectarea cărora se asigura securitatea vieţii, sănătăţii, muncii şi protecţia mediului. Documentele normative prevăzute mai sus pot fi standarde, specificaţii tehnice şi/sau coduri de buna practica. 8. Precizarea proiectelor tip, indrumatoarelor de proiectare, fiselor si instructiunilor tehnologice - PE 106/2003 Normativ pentru proiectarea si executarea liniilor electrice aeriene de joasa tensiune. - NTE Normativ pentru proiectarea şi executarea reţelelor de cabluri electrice - PE 009/93 Normativ pentru prevenire, stingere si dotare impotriva incendiilor - PE 101/ 85 Normativ pentru constructia instalatiilor electrice de conexiune si transformare cu tensiuni peste 1kV. -1. RE Ip Indreptar de proiectare si executie a instalatiilor de legare la pamant. Proiectat ing. Bugle Sandu Verificat ing. Briciu Marius

29 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 1/8 I.CAIET DE SARCINI LES 0,4 kv Obiectivul caietului de sarcini il constituie descrierea lucrarilor, descrierea solutiei tehnice si caracteristicile precum si calitatile materialelor folosite, testele, probele si verificarile acestora, stabilirea standardelor, normativelor si prescriptiilor care trebuie respectate. Caiet de sarcini pentru cablurile proiectate -Tensiunea nominala 0,4 kv/1kv Caracteristicile si calitatile materialelor folosite S-a folosit urmatorul tip de cablu: ACYAbY 1 kv 3x mmp, ACYAbY 1 kv 3x mmp, ACYAbY 1 kv 4x16 mmp. Cabluri de energie de joasa tensiune 0,4/1kV cu izolatie si manta exterioara din PVC, armate cu benzi din otel galvanizat ACYAbY cu urmatoarele caracteristici: -conductor din aluminiu ; -izolatie faza din PVC; -banda din PVC ; -manta interioara din PVC; -armatura din benzi de otel sau aliaj de aluminiu ; -manta exterioara din PVC; Temperatura maxima a conductorului de aluminiu : +70 C in conditiide sarcina normala ; +160 C in conditii de scurtcircuit (max.5sec.) Temperatura minima a cablului (masurata pe manta ); +5 C la pozare -33 C in exploatare

30 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 2/8 Conditii restrictive La pozarea cablelor se va prevedea o rezerva de cablu pentru compensarea deformarilor si pentru a permite inlocuirea capetelor terminale si a mansoanelor pentru rezervare se vor prevedea urmatoarele lungimi minime : -la mansoane lungimea necesara refacerii de doua ori a mansonului respectiv. -la capetele terminale,lungimea necesara refacerii o singura data a capatului terminal respectiv. Razele minime de curbura ale cablurilor ce trebuie respectate la manevrari si la fixare,in cazul in care nu sunt indicate de unitatile producatoare pentru cablurile cu izolatie si manta din PVC armate sau nearmate sunt: -cu conductoare rotunde : 15 D. Pozarea cablelor in zona verde sau trotuar. Adancimea de pozare a cablurilor de energie electrica in conditii normale va fi de 0,8 m. Cablul se pozeaza in sant, intre doua straturi de nisip de circa 10 cm fiecare, peste care se pune o folie avertizoare. Patul de nisip are scop elastic. Peste benzi ( o banda avertizoare ) se pune pamintul rezultat din sapatura din care s-au indepartat prin greblare,corpurile care ar putea produce deteriorarea cablelor. Cablul se va inscriptiona conform CS1/2015. Subtraversarea cailor de circulatie Adincimea de pozare a cablurilor va fi de minim 1,10 m. La subtraversarea cailor de circulatie cablurile de energie electrica se introduc in tuburi sau tevi. Tevile din materiale termoplastice (PVC) se recomanda a fi de tip mediu. In cazul nostru cablurile se vor introduce intr-un tub PVC cu diametru de 50 mm. Acest tub se va monta intr-un pat de beton.

31 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 3/8 Nr. Crt. Trecerea cablului prin subtraversari se va face numai cu ajutorul ciorapului sau a capului de tras. CONDITII RESTRICTIVE Distantele in plan orizontal si vertical (intersectii) dintre cablurile de energie de 1-20kV si diverse alte retele constructii sau obiecte. Categoria de obiective Orizontal [m] Vertical [m] Unghiul de traversare Conducte de apa si canalizare cu adincimi sub 1,5m. 2 Conducte de apa si canalizare cu adincimi peste 1,5m 3 Conducte termice cu aburi Distantele se pot reduce cu 50% prin reducerea incarcarii cablului. 4 Conducte de apa fierbinte.distantele se pot reduce cu 50% prin reducerea incarcarii cablului 0,5 0,25 0,6 0,25 1,5 0,5 0,5 0,2 5 Conducte de gaze 0,6 0,25 5 Conducte de gaze in cazul cablurilor in tub, la conducte de presiune joasa, intermediara sau redusa. 5 Idem in cazul cablurilor in tub la conducte de presiune medie 1,5 2,0-6 Fundatii de cladiri 0,6-7 Axul arborilor (se poate reduce cu conditia protejarii cablului in tub) 8 LEA joasa tensiune ( distanta se masoara de la marginea fundatiei ) 9 Fata de drumuri in localitati distanta fiind masurata de la bordura spre trotuar 10 Cabluri electrice(inclusiv tractiune urbana si telefonie) 1,0-0,5 0,5 1, ,25 In cazul prot.cabl 0,5

32 COD PROIECT: Extindere iluminat public pe Str. Stupilor si Str. Spicului, Municipiul Satu Mare, jud. Satu Mare Pag 4/8 Verificari pentru linii electrice in cablu Nomenclatorul verificarilor pentru linii electrice de energie in cablu conform PE 116 cuprinde : -verificarea manta ( invelis de protectie ) din PVC sau PE; -verificarea continuitatii si identificare faze; -verificarea rezistentei ohmice la conductoare si ecrane ; -verificarea rezistentei de izolatie ; -verificarea coeficient de absorbtie si indice de polarizare; -verificare izolatie cu tensiune inalta continua. Cerintele de mediu in timpul executarii verificarilor vor fi: -temperatura minima :-30gr.C; -temperatura maxima :+55 gr. C; -umiditatea maxima :100 % la 20gr.C; -aciditatea solului :normala -altitudinea maxima :2000m. Conditii speciale de lucru Daca cu ocazia executarii lucrarilor de sapaturi sunt descoperite instalatii subterane nesemnalizate in prealabil, se va opri si se va stabili natura acestor instalatii, seful de lucrare luind masuri pentru evitarea deteriorarii instalatiilor respective. Sapaturile in apropierea carora se circula vor fi marcate vizibil si prevazute cu mijloace de protectie coresponzatoare pentru prevenirea caderii mijloacelor de transport sau a persoanelor. In timpul noptii aceste sapaturi vor fi prevazute cu inscriptii luminoase sau felinare avertizoare.pe lungimea santurilor se vor monta dulapi pentru sprijinirea pamintului scos din santuri, prevazuti din loc in loc se vor monta podete pentru trecerea pietonilor, prevazute cu balustrade, insotite de indicatoare de securitate. Pamintul provenit din sapaturi trebuie asezat la o distanta de cel putin 0,5 m de la marginea peretilor sapaturilor.nu se va depozita pamintul in dreptul locurilor de intrare in curti, magazine etc.este interzis a se suspenda cablurile pe alte cabluri sau conducte invecinate. In cazul santurilor cu o adincime mai mare de 1m, in terenuri slabe in care exista pericolul surparii malurilor este necesar ca acestea sa fie sprijinite. Se recomanda ca o sprijinirile sa se faca cu dulapi metalici.
