1 Raport stiintific si tehnic Etapa I Interconectarea echipei de cercetare la tehnologiile agentului economic. Preluarea datelor tehnice necesare implementării metodei de analiză Versiunea 1.0 1

2 CUPRINS 1. Introducere Pag Scopul documentului Rezumatul etapei 3 Activitatea 1.1. Întîlniri de lucru cu agentul economic pentru 4 stabilirea tipurilor de izolatori compozit Activitatea 1.2. Preluare și digitizare documentație conform 5 metodei de analiză Anexe 16 Versiunea 1.0 2

3 1. Introducere 1.1 Scopul documentului Scopul acestui document este cel de a detalia modalitățile de preluare a informațiilor tehnice referitoare la izolatoarele din materiale compozite folosite de TRANSELECTRICA S.A. în rețelele de înaltă tensiune, obținerea informațiilor privind unele defecte apărute în funcționare și care permit ulterior dezvoltarea metodelor de analiză a distribuției cîmpului electric și raportul de stagiu al echipei de doctoranzi. Documentul se adresează liderilor şi inginerilor din echipele de lucru şi de asemenea reprezentanţilor autorităţii contractante Rezumatul etapei Scopul general al acestui proiect îl constituie creșterea performanței și competitivității agentului economic prin utilizarea expertizei existente în universitate în vederea îmbunătățirii tehnologiilor moderne achiziționate de acesta. Obiectivele proiectului se concretizează în interconectarea expertizei din universitate cu necesitățile industriale ale beneficiarului prin: Realizarea unei metode de diagnosticare a stării izolatorului compozit și de estimare a duratei sale de viață pe baza distribuției câmpului electric longitudinal din jurul izolatorului Analiza distribuției câmpului electric la izolatoare fără și cu defect, punerea în evidență a deformărilor liniilor de cîmp de diferite tipuri de defecte Realizarea unei baze de date privitoare la izolatoarele fără și cu defecte. Experimentări pe izolatoare cu și fără defecte, la care sa determinat distribuția câmpului electric, pentru validarea soluției tehnice. Pentru atingerea obiectivelor, în cadrul etapei curente au fost preluate informații tehnice referitoare la izolatoarele din materiale compozite din structura rețeleleor de înaltă tensiune ce permit dezvoltarea metodelor de analiză numerică a distribuției câmpului electric longitudinal și de apreciere a calității izolatorului. Au avut loc întâlniri ale colectivelor de lucru din cadrul UPB și TRANSELECTRICA SA și se prezintă raportul de stagiu al colectivului de doctoranzi. Versiunea 1.0 3

4 2.1. Întîlniri de lucru cu agentul economic pentru stabilirea tipurilor de izolatori compozit Pentru identificarea obiectivelor de cercetare din această etapă au avut loc întâlniri de lucru între colectivele de specialiști din UPB și TRANSELECTRICA SA. În data de la întâlnirea colectivelor din Universitatea POLITEHNICA București (coordonator) și SC TRANSELECTRICA SA (Partener P1) a fost aprobată componența echipei de doctoranzi ce vor efectua stagiul prevăzut în planul de desfășurare al proiectului la TRANSELECTRICA SA: Drd.ing. Talpoș Ana Drd.ing. Țolea Alexandra Drd.ing. Gândescu Costin Hedwig Sa stabilit tematica stagiului pentru fiecare membru al echipei și locul de desfășurare a activității de documentare în domeniul izolatoarelor compozite pe durata etapei 1/2016. Procesul verbal al întâlniri de lucru este prezentat în ANEXA. În data de la întâlnirea colectivelor din Universitatea POLITEHNICA București (coordonator) și SC TRANSELECTRICA SA (Partener P1) au fost analizate cerințele tehnice pentru Etapa 1/2016 ale proiectului. Sau stabilit activitățile ce asigură interconectarea echipei de cercetare la tehnologiile agentului economic TRANSELECTRICA S.A. în domeniul analizei și studiului distribuției câmpului electric la izolatoarele compozite. Sa stabilit punerea la dispoziția echipei de cercetare a unor informații privitoare la tipul izolatoarelor compozite de studiat, a caracteristicile tehnice ale acestora, a evenimentelor legate de defecte în rețea și de modul de realizare a bazei de date a rezultatelor. Procesul verbal al întâlniri de lucru este prezentat în ANEXA. Modalitatea de validare de către agentul economic a livrabilelor este cea prezentată în acordul de parteneriat, prin proces verbal de acceptare la 1030 zile de la predarea raportului tehnic de fază. Echipa de doctoranzi șia desfășurat stagiul la TRANSELECTRICA SA în perioada octombriedecembrie 2016, conform planului de activități. Raportul de activitate este prezentat în ANEXA iar datele tehnice obținute în documentare sunt cuprinse în acest raport tehnic. Activitățile au vizat: Întîlniri cu colectivele de specialitate ale agentului economic pentru obținerea informațiilor tehnice privind izolatoarele de tip compozit utilizate în rețelele de înaltă tensiune; Culegerea informațiilor tehnice privitoare la anumite defecte ale acestor tipuri de izolatoare din structura unor linii de înaltă tensiune; Studierea normelor tehnice și a standardelor în vigoare în domeniu; Obținerea caracteristicilor geometrice ale izolatoarelor, necesare implementării metodei de analiză numerică a distribuției cîmpului electric; Obținerea caracteristicilor electrice ale izolatoarelor, necesare implementării metodei de analiză numerică a distribuției cîmpului electric; Unele elemente tehnice pentru realizarea unei baze de date. Versiunea 1.0 4

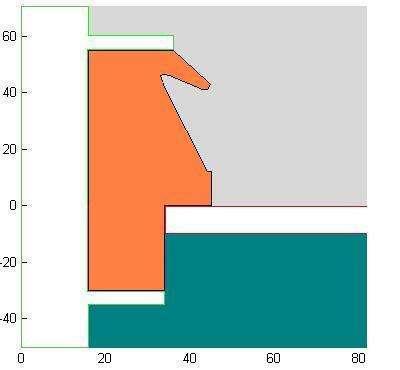

5 Conform planului de activități, preluarea și digitizarea informațiilor va continua și în etapa a doua a proiectului Preluare și digitizare documentație conform metodei de analiză Analiza câmpului electric la profilele de izolatoare compozite se va efectua în regim electrostatic prin determinarea soluției ecuatiei Poisson în potential electrostatic, ecuație diferentială de ordinul 2. Formularea corectă a problemei de camp impune cunoașterea geometriei izolatorului, a frontierei domeniului, a surselor de câmp, a proprietăților de material precum și impunerea unor condiții de frontiera pentru câmp. Un exemplu de configurație geometrică este prezentat în figura următoare. Configurație geometrică izolator utilă analizei numerice a câmpului electric Metoda numerică adoptată pentru rezolvarea problemei de câmp este metoda elementelor finite. Deoarece configurația izolatoarelor nu este foarte simplă, pe lângă elementele software realizate de echipa de cercetare se vor utiliza programe comerciale performante dedicate analizei campului electromagnetic bazate pe metoda elementelor finite: Comsol Multiphysics, ANSYS, Flux 2D/3D, Opera. Inițial se are în vedere obținera distribuția câmpului electrostatic prin rezolvarea numerică a unui model bidimensional (2D) al problemei pentru o validare calitativă a soluției potențialului electrostatic. Apoi, problema de câmp se va rezolva numeric pentru modelul tridimensional (3D), luând în considerare diferite forme geometrice și dimensiuni ale izolatoarelor, diferite materiale specifice izolatoarelor compozite, diferite tipuri de defecte. Un exemplu de rezultat este prezentat în figura următoare pentru configurația geometrică anterioară. Versiunea 1.0 5

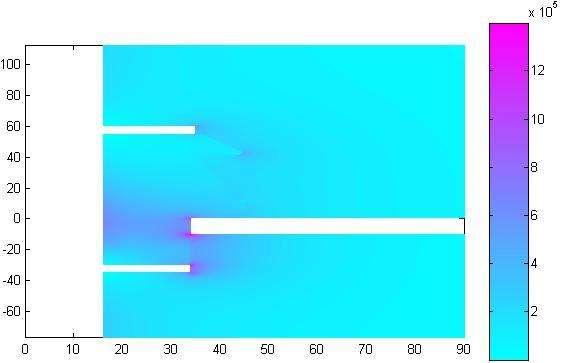

6 Harta intensitatii campului electric în zona de interes ( V/m ) Deoarece se urmărește generarea unei baze de date care să conțină distribuția campului electric pentru un număr important de configurații ale izolatoarelor compozite și pentru diferite tipuri de defecte, este necesar ca simularea numerică a modelelor tridimensionale pentru problemele de câmp electromagnetic să se efectueze în mod automat. Se urmărește dezvoltarea, implementarea și testarea unui software întrun limbaj de programare de nivel înalt, care să preia datele de intrare, cum ar fi informații despre configurația izolatoarelor și existența defectelor și care să genereze un fișier de ieșire în formatul mediului de programare al programului de analiză a câmpului electromagnetic. Acest fisier de ieșire este scriptul care se va rula în programul de analiză a câmpului și astfel se va obține distribuția câmpului electric pentru configurația impusă de utilizator prin fișierul cu date de intrare menționat anterior (formatul fișierului va fi conform specificațiilor beneficiarului). Prezentăm în continuare informațiile tehnice privitoare la izolatoarele compozite, elemente ce constituie baza tehnică a aplicării metodei de modelare a distribuției câmpului electric. Izolatoarele electrice reprezintă ansambluri care permit fixarea şi ghidarea conductoarelor şi subansamblurilor maşinilor, instalațiilor şi echipamentelor electrice. Pe lângă rolul de fixare mecanică, izolatoarele electrice asigură izolarea electrică a componentelor instalațiilor şi echipamentelor aflate la potențiale electrice diferite. Se deosebesc două categorii importante, ce pot fi montate în interior sau exterior: de suspensie și de suport supuse predominant unor solicitări mecanice mari; de trecere sau borne supuse unor solicitări electrice intense. Izolatoarele suport și de suspensie se întâlnesc cel mai des la liniile electrice aeriene și au un rol dublu: fixează conductoarele unul față de altul și față de stâlp și asigură o izolație corespunzătoare între căile de curent și punctele de fixare legate la pământ. O variantă tot mai utilizată de izolatoare de exterior sunt cele din materiale compozite realizate din cauciucuri siliconice. Au avantaje în utilizare, precum: Proprietăţi de hidrofobicitate deosebite, ceea ce le recomandă pentru utilizare în zone intens poluate; Mase mult inferioare faţă de izolatoarele clasice din porţelan sau sticlă, până la 1/20. Lungime redusă la aceeaşi linie de fugă, facilitând obţinerea gabaritelor la sol. Execuţiei monobloc pentru orice valoare a tensiunii reţelei. Versiunea 1.0 6

7 Greutate mai mică şi suprafeţa redusă opusă vântului; scade sarcina de calcul pentru dimensionarea stâlpilor și se facilitează operaţiile de montaj. Depunerile de substanţe poluante pe fustele izolatorului sunt minime, cauciucul siliconic prezentând un pronunţat efect de autocurăţire, ceea ce elimină operaţiile de întreţinere. Pentru LEA cu tensiuni nominale de 110 kv 750 kv se folosesc elemente de izolatoare de suspensie montate în lanţuri, în scopul realizării izolaţiei necesare liniei electrice. În figura următoare sunt indicate tipuri de astfel de lanțuri de izolatoare compozite și repartiția tensiunilor. Numărul si modul de conectare al elementelor (izolatoarelor) din lanț depind de tensiunea conductoarelor susținute și de condițiile impuse în norme. a) b) Repartiţia tensiunilor pe un lanţ de izolatoare: a tip capătijă; b tip tijă Norma tehnică interna NTITELE032E a TRANSELECTRICA SA conține SPECIFICATIE TEHNICA PENTRU IZOLATOARE COMPOZITE SI LANTURILE DE IZOLATOARE DE kv. Toate elementele tehnice din acest raport tehnic fac referire prevederile din această normă tehnică. Lanțurile de izolatoare compozite corespund urmatoarelor standarde și norme (ultimele editii): CEI Incercări la înaltă tensiune Partea I: Definiții și cerințe generale relativ la încercări CEI Coordonarea izolației CEI Dimensiuni la cuplarea rotulei cu locaș de rotulă a unităților de lanțuri izolatoare CEI Izolatoare pentru liniile aeriene cu tensiune nominală mai mare de 1 kv CEI Interferențe radioelectrice pe izolatoare de înaltă tensiune CEI Izolatoare pentru LEA. Incercări la arc de mare putere de c.a CEI Dimensiunile îmbinărilor la cuplarea unităților de izolatoare CEI Incercarea la poluare artificială a izolatoarelor de înaltă tensiune destinate rețelelor de curent alternativ CEI Condiții de mediu prezente în natura. Radiația solară și temperatura CEI Ghid pentru alegerea izolatoarelor în condiții de poluare Versiunea 1.0 7

8 CEI Izolatoare compozite pentru linii aeriene de curent alternativ cu tensiunea nominală peste 1000V. Definiții. Metode de încercare și criterii de acceptabilitate SR CEI Linii aeriene. Condiții și încercări pentru cleme, armături și accesorii CEI Izolatoare compozite pentru linii aeriene de curent alternativ cu tensiune nominală peste 1000 V. Partea 1: Clase mecanice și prinderi standard ale extremităților CEI Izolatori din polimeri pentru interior și exterior cu tensiune nominală peste 1 kv. Definiții generale. Metode de încercare și criterii de acceptibilitate ISO 1459 ( 63) Acoperiri metalice. Protecția impotriva coroziunii prin galvanizare la cald. Principii. Metoda gravimetrică. Metoda micrografică ISO 2178 Imbrăcaminți metalice și anorganice. Măsurarea grosimii. Metoda magnetică ISO 2859 (1+2) Proceduri de eșantionare și tabele privind inspecția prin atribute ISO 3452 Incercări nedistructive. Testul de penetrare Caracteristicile rețelei și ambientului în care vor funcționa izolatoarele: Tensiunea nominala a retelei (kv): 400/220/110; Tensiunea cea mai ridicată a rețelei (kv): 420/245/123; Frecvența nominală (Hz): 50; Curent scurtcircuit (ka/s): 40; (31.5) Locul de montaj exterior; Altitudine max Conditii meteorologice: Temperatura mediului ambiant ( C): ( 30). (+ 40) (medie + 35); Radiația solară maximă (kw/m2): 1,18; Umiditatea relativă a aerului (%): 100; Grosimea maximă a stratului de chiciura (): 24. Aspectul general al izolatoarelor compozite se prezinta in figura următoare. Versiunea 1.0 8

9 CARACTERISTICI TEHNICE PENTRU IZOLATOARE COMPOZITE DE 400 kv Nr.crt. Descriere U.M. Valoare impusa 1. Fabricant 2. Tara de fabricatie 3. Standarde pentru: caracteristicile electrice caracteristicile mecanice material mod de cuplare teste de fabrica CEI 60060,60071, 60120, 60383, 60437, 60507, 60815, Tensiunea maxima a retelei kv Tensiunea de tinere la impuls de trasnet in kv.min 1550 stare uscata, (unda 1,2/50 µs) 6. Tensiunea de tinere la incercare frecventa kv.ef. 680 industriala sub ploaie (50Hz) 7. Tensiunea de tinere la impuls de comutatie KV.max 1050 sub ploaie (unda 250/2500µs) 8. Tensiune de 50% conturnari la impuls de KV.max 1930 trasnet in stare uscata (unda 1,2/50 µs) 9. Curent de scurtcircuit timp de una secunda ka 40 (31,5) 10. Nivel RIV µv Durata de viata (minimum) ani Tip izolator Tija unica 13. Realizare constructiva tip baston 14. Material partea izolanta; culoare; partea de rezistenta a corpului izolant; partea superioara de prindere; partea inferioara de prindere; Compozit pe baza de silicon Grialbastru (recomandare) Fibra sticla forjat forjat Bronz/otel inox splint/agrafa. 15. Armaturi la capete la partea superioara; la partea inferioara. Rotula Locasrotula 16. Mod de fixare parte izolanta Conf. desen executie 17. Lungimea izolatorului intre punctele de Conf. proiect prindere 18. Mod de cuplare Ф20, ф16, conf.cei 19. Lungimea liniei de fuga (min) /kv conf. tab Sarcina mecanica specificata (ANEXA1 kn 160/120 minim) 21. Sarcina mecanica de incercare individuala(minim 50% SMS pct 20) kn Inele de egalizare si protectie forma; dimensiuni; material.. Da Conf. desen executie Conf. proiect Versiunea 1.0 9

10 CARACTERISTICI TEHNICE PENTRU IZOLATOARELE COMPOZITE DE 220 kv Nr.crt. Descriere U.M. Valoare impusa 1. Fabricant 2. Tara de fabricatie 3. Standarde pentru: caracteristicile electrice; caracteristicile mecanice; material; mod de cuplare; teste de fabrica. CEI 60060,60071, 60120, 60383, 60437, 60507, 60815, Tensiunea maxima a retelei kv Tensiunea de tinere la impuls de traznet in kv.min 1050 stare uscata, (unda 1,2/50 µs) 6. Tensiunea de tinere la incercare frecventa kv.ef. 460 industriala sub ploaie (50Hz) 7. Tensiunea de tinere la impuls de comutatie KV.max 750 sub ploaie (unda 250/2500µs) 8. Tensiune de 50% conturnari la impuls de KV.max 1310 trasnet in stare uscata (unda 1,2/50 µs) 9. Curent de scurtcircuit timp de una secunda ka 40 (31,5) 10. Nivel RIV µv Durata de viata (minimum) ani Tip izolator Tija unica 13. Realizare constructiva baston 14. Material: partea izolanta; culoare; partea de rezistenta a corpului izolant; partea superioara de prindere; partea inferioara de prindere; splint/agrafa. 15. Armaturi la capete la partea superioara; la partea inferioara. Compozit pe baza de silicon Fibra sticla forjat/fonta forjat/fonta Bronz/otel inox Rotulalocas Locasrotula 16. Mod de fixare parte izolanta Conf. desen executie 17. Lungimea izolatorului intre punctele de Conf. proiect prindere 18. Mod de cuplare (ANEXA1CEI) ф16 / ф20, conf. CEI 19. Lungimea liniei de fuga (min.) /kv Conf tab Sarcina mecanica specificata (ANEXA1 kn 120 / 160 minim) 21. Sarcina mecanica de incercare kn 60 / 80 individuala(minim 50% SMS pct 20) 22. Inele de egalizare si protectie: forma; dimensiuni; material.. Da Conf. desen executie Conf. proiect Versiunea

11 CARACTERISTICI TEHNICE PENTRU IZOLATOARE COMPOZITE DE 110 kv Nr.crt. Descriere U.M. Valoare impusa 1. Fabricant 2. Tara de fabricatie Standarde pentru: caracteristicile electrice; CEI 60060,60071, 60120, 60383, 60437, 3. caracteristicile mecanice; 60507, 60815, material; mod de cuplare; teste de fabrica. 4. Tensiunea maxima a retelei kv Tensiunea de tinere la impuls de traznet in kv.min 550 stare uscata, (unda 1,2/50 µs) 6. Tensiunea de tinere la incercare frecventa kv.ef. 230 industriala sub ploaie (50Hz) 7. Tensiunea de tinere la impuls de comutatie KV.max 440 sub ploaie (unda 250/2500µs) 8. Tensiune de 50% conturnari la impuls de KV.max 690 trasnet in stare uscata (unda 1,2/50 µs) 9. Curent de scurtcircuit timp de una secunda ka 40 (31,5) 10. Nivel RIV µv Durata de viata (minimum) ani Tip izolator Tija unica 13. Realizare constructiva Conform prospect 14. Material: partea izolanta; culoare; partea de rezistenta a corpului izolant; partea superioara de prindere; partea inferioara de prindere; splint/agrafa. Compozit pe baza de silicon Fibra sticla forjat forjat Bronz/otel inox 15. Armaturi la capete: la partea superioara; la partea inferioara. Rotula Locas rotula 16. Mod de fixare parte izolanta Conform desene executie 17. Lungimea izolatorului intre punctele de Conform proiect prindere 18. Mod de cuplare ф 16 / ф 20, conform CEI 19. Lungimea liniei de fuga (min.) /kv Conf. tab Sarcina mecanica specificata (ANEXA1 kn (70) 120 / 160 minim) 21. Sarcina mecanica de incercare kn (35) 60 / 80 individuala(minim 50% SMS pct 20) Inele de egalizare si protectie: Da 22. forma; Conf. desen executie dimensiuni;. Conf. desen executie material. Conf. proiect Valoare ofertata Versiunea

12 Nr. crt. CARACTERISTICI TEHNICE LANŢURI DE IZOLATOARE COMPOZITE 400 kv Descriere FABRICANT: *0 PENTRU IZOLATOARE: *1 PENTRU ARMĂTURI: 1. Standarde pentru: caracteristicile electrice ale armăturilor caracteristicile mecanice ale armăturilor material inele de protecţie armături 2. Materiale inele de protecţie nucă ochi jug armături UM Valori impuse Conform standarde specifice Fonta forjat 3. Tipul de prindere la stâlp Corespunzător stâlp 4. Lungimea lanţului Conform prospect 5. Inelele de protecţie formă dimensiuni material Conform desene executie 6. Distanta de izolare în aer Conform proiect 7. Lungimea liniei de fugă la tensiunea maximă de 420 kv poluat Conform grad poluare ( 10500) 8. Sarcina de rupere electromecanică kn Conform numar ramura/lant 9. Sarcina de lucru maximă admisibilă kn Idem 10. Grosimea stratului de zinc μm Diametrul partii izolante: Tija centrala Fuste Conf. desen executie Conf. desen executie 12. Masa lanţului de izolatoare kg Conform prospect 13. Mod de livrare Conform contract 14. Mod de marcare Conform CEI 15. Tensiunea de lucru kv Tensiunea de ţinere la impuls de trăsnet în stare uscată 1,2/50μsvaloare de varf kvmax > Tensiunea de 50% contunări la impuls de trăsnet în kvmax <1930 stare uscată (1,2/50) valoare de vârf 18. Tensiunea de apariţie a efectului corona kv 1,1 x 420/ RIV µv Tensiunea de ţinere 1 minut sub ploaie la frecventa kvef >680 industrială 21. Tensiunea de ţinere la impuls de comutaţie 250/2500 μs valoare de vârf: stare uscată stare umedă kvmax kvmax 1100 > Curentul de scurtcircuit ka/sec (40) Versiunea

13 Nr. crt CARACTERISTICI TEHNICE LANŢURI DE IZOLATOARE COMPOZITE 220 kv Descriere FABRICANT: *2 PENTRU IZOLATOARE: *3 PENTRU ARMĂTURI: 1. Standarde pentru: caracteristicile electrice ale clemelor si armăturilor caracteristicile mecanice armăturilor material inele de protecţie armături 2. Material inele de protecţie nucă ochi jug armături UM Valori impuse Conform standarde specifice forjat Ote Bronz/otel inoxl 3. Tipul de prindere la stalp Corespunzător stalp 4. Lungimea lanţului Conform prospect 5. Inelele de protecţie *0 formă *1 dimensiuni *0 material Conform desen executie 6. Distanta de izolare în aer Conform proiect 7. Lungimea liniei de fugă la tensiunea maximă de 245 Conform grad poluare kv poluat (> 6125) 8. Sarcina de rupere electromecanică kn Conform numar ramuri/lant 9. Sarcina de lucru maximă admisibilă kn Idem 10. Grosimea stratului de zinc μm Diametrul partii izolante: tija centrala fusta Conf. desen executie Conf. desen executie 12. Masa lanţului de izolatoare kg Conform prospect 13. Mod de livrare Conform contract 14. Mod de marcare Conform CEI 15. Tensiunea de lucru kv Tensiunea de ţinere la impuls de trăsnet în stare uscată 1,2/50µsvaloare de varf kvmax > RIV µv Tensiunea de ţinere 1 minut sub ploaie la frecventa kvef >460 industrială 19. Curentul de scurtcircuit ka/sec (40) 20. Tensiunea de aparitie a efectului corona kv 1,1x220/ 3 Versiunea

14 Nr. crt CARACTERISTICI TEHNICE LANŢURI DE IZOLATOARE COMPOZITE 110 kv Descriere FABRICANT: *4 PENTRU IZOLATOARE: *5 PENTRU ARMĂTURI: 1. Standarde pentru: caracteristicile electrice ale clemelor si armăturilor caracteristicile mecanice armăturilor material inele de protecţie armături 2. Material inele de protecţie nucă ochi jug armături UM Valori impuse Conform standarde specifice forjat 3. Tipul de prindere la stalp Corespunzător stalp 4. Lungimea lanţului Conform prospect 5. Inelele de protecţie *2 formă *3 dimensiuni *1 material Conform desen executie 6. Distanta de izolare în aer Conform proiect 7. Lungimea liniei de fugă la tensiunea maximă de 245 kv Conform grad poluare poluat > Sarcina de rupere electromecanică kn Conform numar ramuri/lant 9. Sarcina de lucru maximă admisibilă kn Idem 10. Grosimea stratului de zinc μm Diametrul partii izolante: tija centrala fusta Conf. desen executie Conf. desen executie 12. Masa lanţului de izolatoare kg Conform prospect 13. Mod de livrare Conform contract 14. Mod de marcare Conform CEI 15. Tensiunea de lucru kv Tensiunea de ţinere la impuls de trăsnet în stare uscată 1,2/50µsvaloare de varf kvmax > RIV µv Tensiunea de ţinere 1 minut sub ploaie la frecventa kvef >230 industrială 19. Curentul de scurtcircuit ka/sec (40) 20. Tensiunea de aparitie a efectului corona kv 1,1x110/ 3 Versiunea

15 În figurile următoare sunt prezentate configurațiile geometrice ale unor izolatori compoziți fără și cu defecte ce vor fi studiați cu ajutorul metodei numerice pentru obținerea distribuției cîmpului electric. Au fost obținute mai multe configurații geometrice din care se vor alege, în urma discuțiilor cu partenerul agent economic acele variante constructive care au ridicat unele probleme în fincționarea în rețelele electrice. Versiunea
