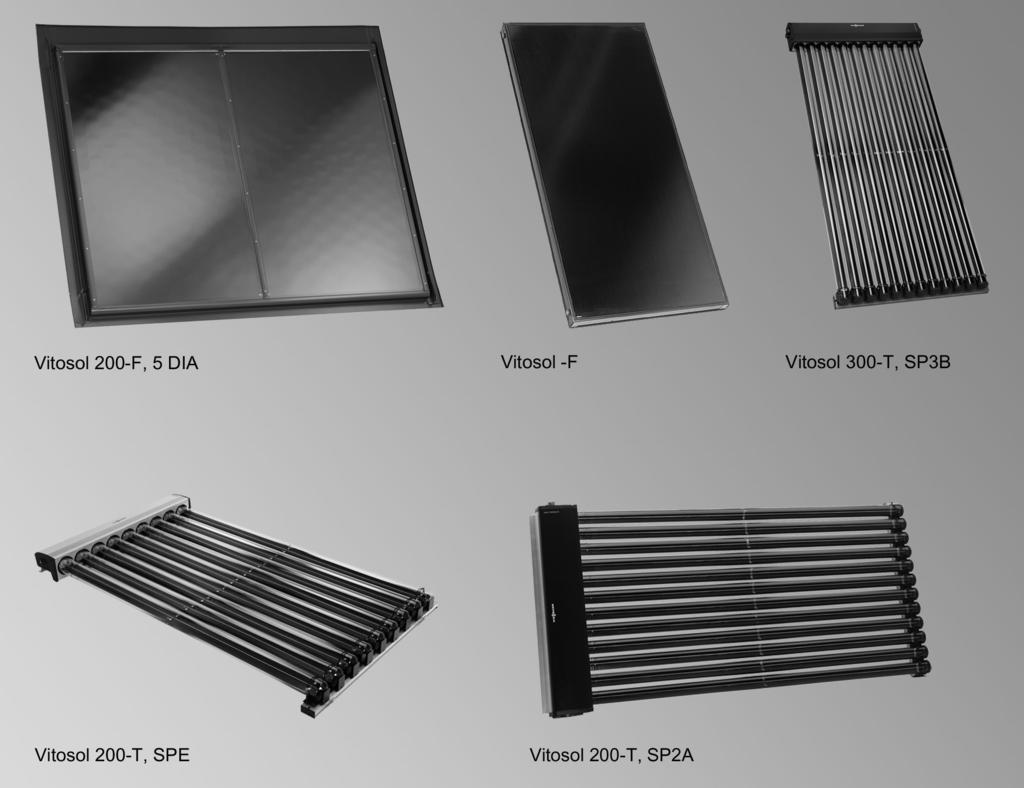

1 VIESMNN VITOSOL Navodilo za projektiranje VITOSOL 100-F Ravni kolektor, tip SV in SH Za montažo na ravne in nagnjene strehe ter prosto stoječe tip SH tudi za montažo na fasade VITOSOL 200-F Ravni kolektor, tip SVE in SHE Za montažo na ravne in nagnjene strehe ter prosto stoječe VITOSOL 200-F Za montažo na ravne in nagnjene strehe, fasade ter prosto stoječe VITOSOL 200-T Tip SPE Za montažo na ravne in nagnjene strehe ter prosto stoječe VITOSOL 300-T Tip SP3B Za montažo na ravne in nagnjene strehe ter prosto stoječe Ravni kolektor, tip SV in SH Za montažo na ravne in nagnjene strehe, integracijo v strešno konstrukcijo ter prosto stoječe tip SH tudi za montažo na fasade VITOSOL 200-T Tip SP2 4/2014

2 Kazalo Kazalo 1. Osnove 1. 1 Program kolektorjev Viessmann Karakteristike kolektorjev... 7 Oznake površin... 7 Izkoristek kolektorja... 7 Toplotna kapaciteta... 9 Temperatura stagniranja... 9 Moč proizvodnje pare DPL... 9 Stopnja solarnega pokrivanja Usmerjenost, nagib in zasenčenost sprejemne površine Nagib sprejemne površine Usmeritev sprejemne površine Izogib zasenčenosti sprejemne površine Vitosol 100-F, tip SV1 in SH Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Vitosol 200-F, tip SVE in SHE 3. 1 Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Vitosol 200-F, tip SV2 in SH Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Vitosol 200-T, tip SP Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Vitosol 200-T, tip SPE 6. 1 Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Vitosol 300-T, tip SP3B 7. 1 Opis proizvoda Prednosti Dobavno stanje Tehnični podatki Preizkušena kakovost Solarne regulacije 8. 1 Solarni regulacijski modul, tip SM1, naroč. št Tehnični podatki Dobavno stanje Preizkušena kakovost Vitosolic 100, tip SD1, naroč. št. Z Tehnični podatki Dobavno stanje Preizkušena kakovost Vitosolic 200, tip SD4, naroč. št. Z Tehnični podatki Dobavno stanje Preizkušena kakovost VIESMNN VITOSOL

3 Kazalo (nadaljevanje) 8. 4 Funkcije Dodelitev k solarnim regulacijam Omejitev temperature ogrevalnika Funkcija hlajenja kolektorja pri Vitosolic 100 in Funkcija povratnega hlajenja pri Vitosolic 100 in Varnostni izklop kolektorja Omejitev minimalne temperature kolektorja Intervalna funkcija Funkcija hlajenja pri Vitosolic 200 (samo pri sistemih z enim porabnikom) Funkcija zaščite pred zamrznitvijo Termostatska funkcija pri solarnem regulacijskem modulu in Vitosolic Termostatska funkcija, reguliranje ΔT in stikalne ure pri Vitosolic Regulacija števila vrtljajev pri solarnem regulacijskem modulu Regulacija števila vrtljajev pri Vitosolic Regulacija števila vrtljajev pri Vitosolic Bilanciranje toplote pri solarnem regulacijskem modulu in Vitosolic Bilanciranje toplote pri Vitosolic Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri solarnem regulacijskem modulu Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri Vitosolic Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri Vitosolic Zaviranje dogrevanja z ogrevalnim kotlom pri podpori ogrevanja prostorov pri solarnem regulacijskem modulu Dodatna funkcija za ogrevanje sanitarne vode pri solarnem regulacijskem modulu 38 Dodatna funkcija (protilegionelna zaščita) pri ogrevanju sanitarne vode pri Vitosolic Dodatna funkcija (protilegionelna zaščita) pri ogrevanju sanitarne vode pri Vitosolic Eksterni prenosnik toplote pri solarnem regulacijskem modulu Eksterni prenosnik toplote pri Vitosolic Eksterni prenosnik toplote pri Vitosolic Eksterni prenosnik toplote v velikih solarnih sistemih Izvedbe z obvodom pri Vitosolic Paralelni releji pri Vitosolic Ogrevalnik 2 (do 4) vklop pri Vitosolic Ogrevanje ogrevalnika pri Vitosolic Prednostno ogrevanje ogrevalnika pri Vitosolic Koriščenje presežne toplote pri Vitosolic Nihalno ogrevanje Kratek vklop releja pri solarnem regulacijskem modulu Kratek vklop releja pri Vitosolic SD kartica pri Vitosolic Pribor Dodelitev k solarnim regulacijam Pomožni kontaktor Potopni senzor temperature Potopni senzor temperature Senzor temperature kolektorja Potopni tulec iz plemenitega jekla Merilnik toplote Solarna celica Velik prikazovalnik Varnostni omejevalnik temperature Regulator temperature kot nadzornik temperature (maksimalna omejitev) Regulator temperature Ogrevalniki sanitarne vode 9. 1 Vitocell 100-U, tip CVU Vitocell 100-B, tip CVB Vitocell 100-V, tip CVS Vitocell 100-V, tip CVW Komplet solarnega prenosnika toplote Vitocell 140-E, tip SEI in Vitocell 160-E, tip SES Vitocell 340-M, tip SVK in Vitocell 360-M, tip SVS Vitocell 100-V, tip CV VITOSOL VIESMNN 3

4 Kazalo (nadaljevanje) 10. Instalacijski pribor Solar Divicon in solarna črpalna linija Izvedbe Sestava Razmiki Tehnični podatki Priključni T kos Priključni vod Montažni komplet za priključni vod Ročni odzračevalnik Izločevalnik zraka Hitri odzračevalnik (s T kosom) Priključni vod Solarni vtočni in povratni vod Priključni pribor za preostale dolžine solarnega vtočnega in povratnega voda Povezovalni komplet Priključni komplet Priključitveni komplet z navojnimi spoji s steznimi obroči Polnilna armatura Solarna ročna polnilna črpalka Solarna raztezna posoda Sestava in delovanje Tehnični podatki Stagnacijski hladilnik Termostatski mešalni avtomat Termostatski cirkulacijski komplet Tripotni preklopni ventil Uvojni kos za cirkulacijski vod Navodila za projektiranje za montažo 12. Navodila za projektiranje za montažo na nagnjeno streho montaža na streho 13. Navodila za projektiranje za montažo na nagnjeno streho integracija v strešno konstrukcijo 14. Navodila za projektiranje za montažo na ravno streho Območja snežnih bremen in obremenitev z vetrom Odmik do roba strehe Izvedba cevovodov Izenačitev električnega potenciala/zaščita solarnega sistema pred strelo Toplotna izolacija Solarni vodi Pritrditev kolektorjev Montaža na streho Integracija v strešno konstrukcijo Montaža na ravno streho Montaža na fasado Montaža s škarniškimi sidri Splošno Ravni kolektorji Vitosol-F Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Oporna konstrukcija na nagnjeni strehi Montaža na streho s škarniškimi kavlji Splošno Ravni kolektorji Vitosol-F Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Montaža na streho s škarniško prirobnico Splošno Ravni kolektorji Vitosol-F Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Montaža na streho za valovite plošče Montaža na streho za pločevinaste strehe Splošno Integracija v strešno konstrukcijo s prekrivnim okvirjem Integracija v strešno konstrukcijo s prekrivnim okvirjem in stransko oblogo Montažne variante Potrebna površina strehe Speljava solarnih vodov skozi streho Montaža zadrževalnih rešetk za sneg Ugotavljanje razmika 'z' med vrstami kolektorjev VIESMNN VITOSOL

5 Kazalo (nadaljevanje) Ravni kolektorji Vitosol-F (z oporniki) Oporniki kolektorjev z variabilno nastavljivim nagibnim kotom Oporniki kolektorjev s fiksno nastavljenim nagibnim kotom Vakuumski cevni kolektorji Vitosol 200-T in Vitosol 300-T (z oporniki) Oporniki kolektorjev z variabilno nastavljivim nagibnim kotom Oporniki kolektorjev s fiksno nastavljenim nagibnim kotom Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in tip SPE (leže) Navodila za projektiranje za montažo na fasado 16. Navodila za projektiranje in obratovanje Ravni kolektorji Vitosol-F, tip SH Oporniki za kolektor nagib γ 10 bis Vakuumski cevni kolektorji Vitosol 200-T, tip SP Dimenzioniranje solarnega sistema Solarni sistem za ogrevanje sanitarne vode Solarni sistem za ogrevanje sanitarne vode in podporo ogrevanja prostorov Naprava za ogrevanje bazenske vode prenosnik toplote in kolektor Načini obratovanja solarnega sistema Volumski pretok v kolektorskem polju Kateri način obratovanja je smiseln? Instalacijski primeri Vitosol-F, tip SV in SH High flow obratovanje Enostranska priključitev High flow obratovanje Dvostranska priključitev Low flow obratovanje Enostranska priključitev Low flow obratovanje Dvostranska priključitev Instalacijski primeri Vitosol 200-T, tip SPE Montaža kolektorjev pokončno na nagnjeno streho, montaža z oporniki ali montaža položeno na streho Montaža kolektorjev vodoravno na nagnjeno streho Instalacijski primeri Vitosol 200-T, tip SP Montaža kolektorjev pokončno na nagnjeno streho, montaža z oporniki ali montaža položeno na streho Montaža kolektorjev vodoravno na nagnjeno streho in fasado Instalacijski primeri Vitosol 300-T, tip SP3B Montaža kolektorjev pokončno na nagnjeno streho in montaža z oporniki Upor pretoka solarnega sistema Upor pretoka solarnega vtočnega in povratnega voda Upor pretoka Vitosol 200-F, tip SV in SH Upor pretoka Vitosol 100-F, tip SV in SH Upor pretoka Vitosol 200-T in Vitosol 300-T Hitrost pretoka in upor pretoka Hitrost pretoka Upor pretoka cevovodov Dimenzioniranje obtočne črpalke Odzračevanje Varnostna oprema Stagniranje v solarnih sistemih Raztezna posoda Varnostni ventil Varnostni omejevalnik temperature Dodatna funkcija za ogrevanje sanitarne vode Vključitev cirkulacije in termostatski mešalni avtomat Namenska uporaba Dodatek Subvencioniranje in zavarovanje Glosar Seznam ključnih besed VITOSOL VIESMNN 5

6 Osnove 1 Termični solarni sistemi tvorijo skupaj s sodobnimi Viessmann ogrevalnimi sistemi optimalno sistemsko rešitev za ogrevanje sanitarne in bazenske vode, podporo ogrevanja prostorov in ostale primere uporabe. V tem navodilu za projektiranje so zajeti vsi tehnični dokumenti potrebnih komponent ter navodila za projektiranje in dimenzioniranje, posebej za naprave v enodružinskih hišah. To navodilo za projektiranje je na proizvod vezano dopolnilo k priročniku za projektiranje Termični solarni sistemi podjetja Viessmann. Ta priročnik lahko dobite v tiskani obliki pri prodajni podružnici Viessmann ali za prenos na spletni strani Nadalje tam najdete tudi elektronske delovne pripomočke za pritrditev kolektorjev in držanje tlaka v solarnih sistemih. 1.1 Program kolektorjev Viessmann Ravni in vakuumski cevni kolektorji Viessmann so primerni za ogrevanje sanitarne in bazenske vode, podporo ogrevanja prostorov ter proizvodnjo procesne toplote. Pretvorba svetlobe v toploto na absorberju je pri obeh tipih kolektorjev enaka. Ravne kolektorje lahko enostavno in varno namestite neposredno na streho hiše ali jih integrirate v strešno konstrukcijo poravnano s streho. Vedno več kolektorjev se montira tudi na fasado ali pa so postavljeni prosto. Ravni kolektorji so cenovno ugodnejši kot vakuumski cevni kolektorji in se zato uporabljajo za ogrevanje sanitarne vode, ogrevanje bazenske vode in za podporo ogrevanja prostorov. Pri vakuumskem cevnem kolektorju je absorber, podobno kot pri termovki, vgrajen v evakuirano stekleno cev. Vakuum ima vse dobre toplotno izolacijske lastnosti. Izguba toplote je zato manjša kot pri ravnih kolektorjih, posebej pri visokih notranjih ali nizkih zunanjih temperaturah. Torej posebej pri obratovalnih pogojih, ki se pričakujejo pri ogrevanju zgradb ali klimatizaciji. Pri vakuumskih cevnih kolektorjih Viessmann je vsaka vakuumska cev vrtljivo uležajena. S tem se lahko absorber tudi pri neugodnih vgradnih položajih optimalno usmeri proti soncu. Vakuumske cevne kolektorje Vitosol 200-T, tip SP2 in tip SPE, ki delujejo po heatpipe principu, lahko montirate na ravne strehe tudi ležeče. Solarni donos na m 2 kolektorske površine je v tem primeru nekoliko manjši, a to se lahko izravna z ustrezno večjo kolektorsko površino. Viessmannov izračunski program ESOP določi primerjavo donosa. Ravnih kolektorjev ni možno montirati ležeče, ker se v horizontalnem položaju stekleno prekritje ne more samo očistiti z dežjem ter je oteženo prezračevanje in odzračevanje kolektorja. Vitosol-F, tip SH in Vitosol 200-T, tip SP2 se lahko pritrdi tudi na fasade. Pri montaži vzporedno s fasado (južna usmeritev) pade na kolektor v letnem povprečju približno 30 % manj sevanja kot na kolektorje, postavljene na podpore, z naklonom 45. Če uporabljate kolektorje v glavnem v prehodnem času ali zimi (podpora ogrevanja prostorov), lahko morda vseeno pridobite večji donos iz kolektorjev. Navodila za izvedbo kolektorskih naprav najdete v priročniku Tehnična pravila za uporabo linearno podprtih zasteklitev (TRLV) Nemškega instituta za gradbeno tehniko (DIBT) (glejte poglavje Tehnična gradbena določila ). 6 VIESMNN VITOSOL

7 Osnove (nadaljevanje) 1.2 Karakteristike kolektorjev Oznake površin Ravni kolektor Vakuumski cevni kolektor 1 C B C B Bruto površina Opiše zunanje mere (dolžina x širina) kolektorja. Je ključna pri načrtovanju montaže in za potrebno površino strehe. bsorberska površina B Selektivno prevlečena kovinska površina, vgrajena v kolektor. perturna površina C perturna površina je tehnično pomemben podatek za načrtovanje solarnega sistema in uporabo programov za dimenzioniranje. Ravni kolektor: Površina prekritja kolektorja, skozi katerega lahko vstopajo sončni žarki. Vakuumski cevni kolektor: Vsota vzdolžnih prerezov posameznih cevi. Ker se zgoraj in spodaj v ceveh nahajajo mala področja brez absorberske površine, je aperturna površina pri teh napravah nekoliko večja kot absorberska površina. Izkoristek kolektorja Izkoristek kolektorja (glejte poglavje Tehnični podatki za posamezni kolektor) navaja, kolikšen delež sončnega sevanja, ki doseže absorbersko površino kolektorja, se lahko pretvori v uporabno toplotno energijo. Izkoristek je med drugim odvisen od obratovalnega stanja kolektorja. Način ugotavljanja je pri vseh kolektorjih enak. Del sončnega sevanja, ki pada na kolektorje, se z odbojem in absorpcijo na steklenem prekritju in odbojem na absorberju izgubi. Iz razmerja med sevanjem na kolektor in močjo sevanja, ki se na absorberju pretvori v toploto, se doseže optični izkoristek ηη 0. Pri segrevanju kolektorja odda ta s prevajanjem toplote kolektorskega materiala, toplotnim sevanjem in konvekcijo delež toplote okolici. Te izgube se izračunajo s koeficienti toplotnih izgub k 1 in k 2 in temperaturno razliko ΔT (navedba v K) med absorberjem in okolico: Iz krivulje izkoristka lahko razberete tipična delovna področja kolektorja. Iz tega izhajajo možnosti uporabe kolektorja. Tipična delovna področja (glejte naslednji diagram): 1 Solarni sistem za toplo vodo pri nizki stopnji pokrivanja 2 Solarni sistem za toplo vodo pri visoki stopnji pokrivanja 3 Solarni sistem za toplo vodo in solarno podporo ogrevanja 4 Solarni sistem za procesno toploto/solarno klimatizacijo Naslednji diagrami prikazujejo krivulje izkoristka glede na absorbersko površino kolektorjev. k ŋ = ŋ 1. ΔT k - 2. ΔT² - 0 Eg Eg Krivulja izkoristka Optični izkoristek η 0 in koeficienta toplotne izgube k 1 in k 2 zadostujeta skupaj s temperaturno diferenco ΔT in močjo obsevanja E g za določitev krivulje izkoristka. Maksimalen izkoristek se doseže, če sta razlika med temperaturo absorberja in temperaturo okolice ΔT in termična izguba enaka nič. Kolikor bolj se temperatura kolektorja dvigne, toliko višje so izgube toplote in obenem nižji izkoristek. VITOSOL VIESMNN 7

8 Osnove (nadaljevanje) 1 Ravni kolektorji Vitosol 100-F, tip SV1/SH1 Vitosol 200-F, tip SV2/SH2 0,80 0,70 0, ,80 0,70 0, Izkoristek 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Izkoristek 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Vitosol 200-F, tip SVE/SHE Vitosol 200-F, tip SV2D 0,80 0,70 0, ,80 0,70 0, Izkoristek 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Izkoristek 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 Vitosol 200-T, tip SPE 0,80 0, ,80 0, Izkoristek 0,60 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Izkoristek 0,60 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K 8 VIESMNN VITOSOL

9 Osnove (nadaljevanje) Vitosol 300-T, tip SP3B 0,80 0, Izkoristek 0,60 0,50 0,40 0,30 0, Temperaturna diferenca (okolica absorberja ) v K Toplotna kapaciteta Toplotna kapaciteta v kj/(m 2 K) navaja količino toplote, ki jo sprejme kolektor na m 2 in K. Ta toplota je sistemu na razpolago le v omejenem obsegu. Temperatura stagniranja Stagnacijska temperatura je maksimalna temperatura, ki jo lahko doseže kolektor pri obsevanju 1000W/m 2. Če kolektor ne odvaja toplote, se ta ogreje do stagnacijske temperature. V tem stanju so termične izgube tako velike kot sprejeta moč sevanja. Moč proizvodnje pare DPL Moč proizvodnje pare v W/m 2 podaja maksimalno moč, s katero lahko kolektor med izparevanjem pri stagniranju proizvaja paro in jo oddaja sistemu. Stopnja solarnega pokrivanja Stopnja solarnega pokrivanja v % B Količina toplote (donos) v kwh/(m² a) 600 Stopnja solarnega pokrivanja navaja, koliko odstotkov letno potrebne energije za ogrevanje sanitarne vode oz. prostorov se lahko pokrije s solarnim sistemom. Načrtovanje solarnega sistema pomeni vedno sklenitev kompromisa med izkoristkom in stopnjo solarnega pokrivanja. Čim večja je izbrana stopnja solarnega pokrivanja, tem več konvencionalne energije se prihrani. S tem pa so povezani presežki toplote poleti. To pomeni v povprečju nižji izkoristek kolektorja in s tem tudi nižje solarne donose (količino energije v kwh) na m 2 absorberske površine. Običajno dimenzioniranje za ogrevanje sanitarne vode v enodružinski hiši B Običajno dimenzioniranje za velike solarne sisteme VITOSOL VIESMNN 9

10 Osnove (nadaljevanje) 1.3 Usmerjenost, nagib in zasenčenost sprejemne površine 1 Nagib sprejemne površine Izkoristek solarnega sistema se spreminja odvisno od nagiba in usmerjenosti kolektorske površine. Pri nagnjeni sprejemni površini se spremeni vpadni kot obsevanja, moč obsevanja in s tem tudi količina energije. Ta je največja, če pade sevanje na sprejemno površino pod pravim kotom. Ker tega v naših zemljepisnih širinah glede na horizontalo ne moremo doseči, lahko izkoristek optimiramo z nagibom sprejemne površine. V Nemčiji se na sprejemni površini z nagibom 35 pri južni usmeritvi (v primerjavi s horizontalnim položajem) pridobi za pribl. 12 % več energije. Usmeritev sprejemne površine Dodaten dejavnik za izračun pričakovane količine energije je usmeritev sprejemne površine. Na severni polobli je usmeritev proti jugu optimalna. Naslednja slika prikazuje medsebojni vpliv usmeritve in nagiba. V primerjavi s horizontalo pride do večjega ali manjšega donosa. Med jugovzhodom in jugozahodom in pri stopnjah nagiba med 25 in 70 lahko definiramo področje za idealni donos solarnega sistema. Večja odstopanja, npr. pri montaži na fasado, lahko kompenzirate z ustrezno večjo kolektorsko površino. ±0% -15% +10% +5% ±0% +10% -15% +5% -40% -20% -25% zahod jug jugozahod -20% -40% -25% jug vzho jugovzhod Izogib zasenčenosti sprejemne površine Pri kolektorju, ki je usmerjen proti jugu, priporočamo, da ostane področje med jugovzhodom in jugozahodom nezasenčeno (pod kotom k horizontali maks. 20 ). Pri tem morate upoštevati, da bo sistem obratoval več kot 20 let in da lahko v tem času npr. drevesa zrastejo VIESMNN VITOSOL

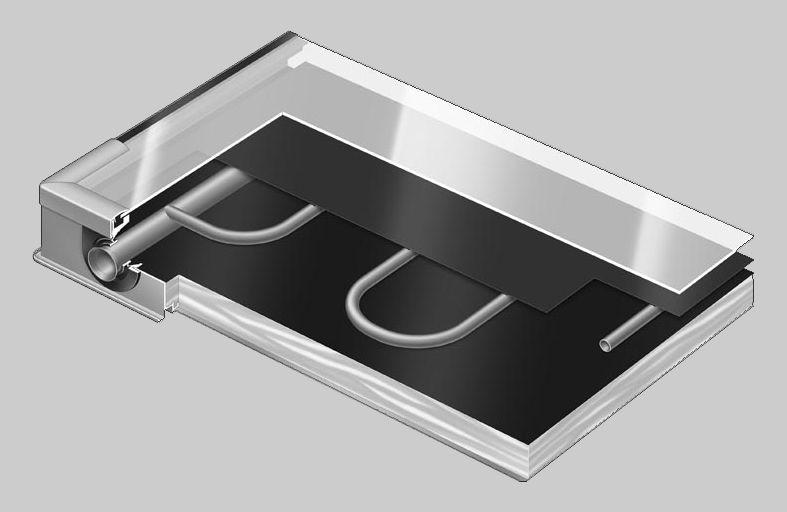

11 Vitosol 100-F, tip SV1 in SH1 2.1 Opis proizvoda Selektivno prevlečen absorber kolektorja Vitosol 100-F, tip SV1/ SH1 zagotavlja visoko absorpcijo sončnega sevanja. Bakrena cev v obliki meandra zagotavlja enakomeren odvzem toplote absorberja. Ohišje kolektorja je toplotno izolirano, odporno proti temperaturi in vsebuje prekritje s solarnim steklom z nizkim deležem železa. Fleksibilne, z obročnimi tesnili zatesnjene povezovalne cevi omogočajo varno paralelno povezavo do 12 kolektorjev. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. V vtoku solarnega krogotoka se s kompletom potopnega tulca montira senzor temperature kolektorja. Vitosol 100-F, tip SV1B/SH1B s posebno prevleko absorberja je zasnovan za obmorske regije (glejte poglavje Tehnični podatki ). 2 Prekritje iz solarnega stekla, 3,2 mm B Prekrivni kotnik iz aluminija C Zatesnitev stekla D bsorber E Bakrena cev v obliki meandra F Toplotna izolacija iz mineralnih vlaken G Profilni okvir iz aluminija H Jeklena pločevina dna z aluminij cinkovo prevleko Prednosti Zelo zmogljiv, cenovno ugoden ravni kolektor. Izvedba absorberja v obliki meandra z integriranimi zbirnimi vodi. Paralelno se lahko poveže do 12 kolektorjev. Univerzalno uporaben za montažo na streho in prosto stoječe montira se lahko pokončno (tip SV) in vodoravno (tip SH). Tip SH je primeren za montažo na fasade. Visok izkoristek zaradi selektivno prevlečenega absorberja in prekritja iz solarnega stekla z nizkim deležem železa. Trajna tesnost in visoka stabilnost zaradi neprekinjeno upognjenega aluminijastega okvirja in neprekinjene zatesnitve solarnega stekla. Neprebojna in proti koroziji odporna zadnja stena iz pocinkane jeklene pločevine. Viessmann pritrditveni sistem za enostavno montažo s statično preizkušenimi, proti koroziji odpornimi konstrukcijskimi elementi iz plemenitega jekla in aluminija enoten za vse Viessmann kolektorje. Hitra in varna priključitev kolektorjev s fleksibilnimi vtičnimi povezavami valovitih cevi iz plemenitega jekla. Dobavno stanje Vitosol 100-F se dobavlja gotovo sestavljen za priključitev. 2.2 Tehnični podatki Vitosol 100-F je dobavljiv z dvema različnima prevlekama absorberja. Tip SV1B/SH1B ima posebno prevleko absorberja, ki omogoča uporabo kolektorjev v obmorskih regijah. Oddaljenost od obale: do 100 m: uporabite izključno tip SV1B/SH1B med 100 in 1000 m: VITOSOL VIESMNN 11

12 Vitosol 100-F, tip SV1 in SH1 (nadaljevanje) uporaba tipa SV1B/SH1B se priporoča Opozorilo Podjetje Viessmann za uporabo tipa SV1/SH1 v teh regijah ne prevzema odgovornosti. 2 Tip SV1 SH1 SV1B SH1B Bruto površina m 2 2,51 bsorberska površina m 2 2,32 perturna površina m 2 2,33 Vgradni položaj (glejte naslednjo sliko) (na streho), C, D B(na streho), C, D, E (na streho), C, D B (na streho), C, D, E Razmik med kolektorji mm 21 Dimenzije Širina mm Višina mm Globina mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 76 75,4 Koeficient toplotne izgube k 1 W/(m 2 K) 4,14 4,15 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,0108 0,0114 Toplotna kapaciteta kj/(m 2 K) 4,7 4,5 Teža kg 41,5 43,9 Količina tekočine l 1,48 2,33 1,67 2,33 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 (glejte poglavje Solarna raztezna posoda ) Maks. stagnacijska temperatura C Moč proizvodnje pare Ugoden vgradni položaj W/m 2 60 Neugoden vgradni položaj W/m Priključek Ø mm 22 B KV C E D KR Tip SV1/SV1B KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 12 VIESMNN VITOSOL

13 Vitosol 100-F, tip SV1 in SH1 (nadaljevanje) KV KR 2 Tip SH1/SH1B KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 2.3 Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami. VITOSOL VIESMNN 13

14 Vitosol 200-F, tip SVE in SHE 3.1 Opis proizvoda Selektivno prevlečen absorber kolektorja Vitosol 200-F, tip SVE/SHE zagotavlja visoko absorpcijo sončnega sevanja. Bakrena cev v obliki meandra zagotavlja enakomeren odvzem toplote absorberja. Ohišje kolektorja je toplotno izolirano, odporno proti temperaturi in vsebuje prekritje s solarnim steklom z nizkim deležem železa z antirefleksijsko prevleko na notranji strani. Fleksibilne, z obročnimi tesnili zatesnjene povezovalne cevi omogočajo varno paralelno povezavo do 15 kolektorjev. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. V vtoku solarnega krogotoka se s kompletom potopnega tulca montira senzor temperature kolektorja. B C D E F 3 G H Prekritje iz solarnega stekla z antirefleksijsko prevleko na notranji strani, 3,2 mm B Prekrivni kotnik iz aluminija C Zatesnitev stekla D bsorber E Bakrena cev v obliki meandra F Toplotna izolacija iz mineralnih vlaken G Profilni okvir iz aluminija H Jeklena pločevina dna z aluminij-cinkovo prevleko Prednosti Zelo zmogljiv, cenovno ugoden ravni kolektor. Izvedba absorberja v obliki meandra z integriranimi zbirnimi vodi. Paralelno se lahko poveže do 15 kolektorjev. Univerzalno uporaben za montažo na streho in montažo prosto stoječe, montira se lahko pokončno (tip SV) in vodoravno (tip SH). Tip SH je primeren za montažo na fasade. Visok izkoristek zaradi selektivno prevlečenega absorberja in prekritja iz solarnega stekla z nizkim deležem železa z antirefleksijsko prevleko na notranji strani stekla. Trajna tesnost in visoka stabilnost zaradi neprekinjeno upognjenega aluminijastega okvirja in brezšivne zatesnitve solarnega stekla. Neprebojna in proti koroziji odporna zadnja stena iz pocinkane jeklene pločevine. Viessmann pritrditveni sistem za enostavno montažo s statično preizkušenimi, proti koroziji odpornimi konstrukcijskimi elementi iz plemenitega jekla in aluminija enoten za vse Viessmann kolektorje. Hitra in varna priključitev kolektorjev s fleksibilnimi vtičnimi povezavami valovitih cevi iz plemenitega jekla. Dobavno stanje Vitosol 200-F se dobavlja gotovo sestavljen za priključitev. 14 VIESMNN VITOSOL

15 Vitosol 200-F, tip SVE in SHE (nadaljevanje) 3.2 Tehnični podatki Opozorilo Pri uporabi kolektorjev v obmorskih regijah podjetje Viessmann ne prevzema odgovornosti. Upoštevajte minimalno oddaljenost od obale 1000 m. Tip SVE SHE Bruto površina m 2 2,51 bsorberska površina m 2 2,32 perturna površina (potrebno pri prošnji za subvencije) m 2 2,33 Vgradni položaj (glejte naslednjo sliko) (prigraditev na streho), C, D B (prigraditev na streho), C, D, E Dimenzije Širina mm Višina mm Globina mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 82,7 Koeficient toplotne izgube k 1 W/(m 2 K) 3,721 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,019 Toplotna kapaciteta kj/(m 2 K) 6,0 Teža kg 41 Količina tekočine l 2,68 1,83 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 Maks. stagnacijska temperatura C 209 Moč proizvodnje pare Ugoden vgradni položaj W/m 2 60 Neugoden vgradni položaj W/m Priključitev Ø mm 22 3 B KV C E D KR Tip SVE KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) VITOSOL VIESMNN 15

16 Vitosol 200-F, tip SVE in SHE (nadaljevanje) KV KR Tip SHE 3 KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 3.3 Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami. 16 VIESMNN VITOSOL

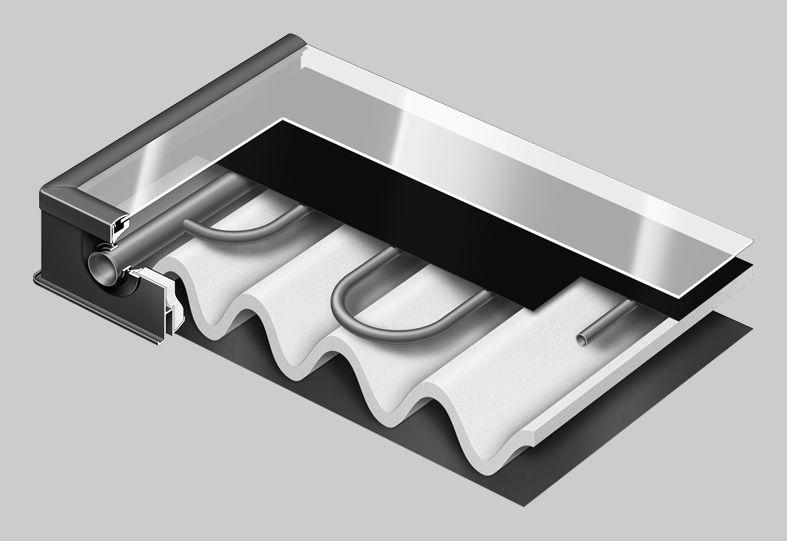

17 Vitosol 200-F, tip SV2 in SH2 4.1 Opis proizvoda Glavni sestavni del kolektorja Vitosol 200-F, tip SV2C/SH2C je selektivno prevlečen absorber. Zagotavlja visoko absorpcijo sončnega sevanja in nizko emisijo toplotnega sevanja. Na absorberju je nameščena bakrena cev v obliki meandra, skozi katero se pretaka nosilni medij toplote. Nosilni medij toplote prevzema toploto absorberja od bakrene cevi. bsorber obdaja zelo dobro toplotno izolirano ohišje kolektorja, s čimer se minimirajo toplotne izgube v kolektorju. Kakovostna toplotna izolacija je temperaturno obstojna in brez izplinjanja. Kolektor je pokrit s solarnim steklom. Zanj je značilen majhen delež železa, s čimer se poviša transmisija solarnega sevanja. V eno kolektorsko polje se lahko poveže do 12 kolektorjev. V ta namen se dobavljajo fleksibilne, z obročnimi tesnili zatesnjene povezovalne cevi. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. V vtoku solarnega krogotoka se s kompletom potopnega tulca montira senzor temperature kolektorja. Vitosol 200-F, tip SV2D, s posebno prevleko absorberja je zasnovan za obmorske regije (glejte poglavje Tehnični podatki ). B C D E F G H K 4 Prekritje s solarnim steklom, 3,2 mm B Prekrivna letev iz aluminija v temno modri barvi C Zatesnitev stekla D bsorber E Bakrena cev v obliki meandra F Toplotna izolacija iz pene iz melaminske smole G Toplotna izolacija iz pene iz melaminske smole H Profilni okvir iz aluminija v temno modri barvi K Talna pločevina iz jekla z aluminij cinkovo prevleko Prednosti Zmogljiv ravni kolektor s selektivno prevlečenim absorberjem. Izvedba absorberja v obliki meandra z integriranimi zbirnimi vodi. Paralelno se lahko poveže do 12 kolektorjev. Univerzalno uporaben za montažo na streho in montažo prosto stoječe, montira se lahko pokončno (tip SV) in vodoravno (tip SH). Tip SH je primeren za montažo na fasade. Privlačen izgled kolektorja, okvir v temno modri barvi. Po naročilu je okvir dobavljiv v vseh RL barvnih odtenkih. Selektivno prevlečen absorber, učinkovita toplotna izolacija in prekritje s solarnim steklom z nizkim deležem železa omogočajo visoke solarne izkoristke. Trajna tesnost in visoka stabilnost zaradi neprekinjeno upognjenega aluminijastega okvirja in brezšivne zatesnitve solarnega stekla. Neprebojna in proti koroziji odporna zadnja stena. Viessmann pritrditveni sistem za enostavno montažo s statično preizkušenimi, proti koroziji odpornimi konstrukcijskimi elementi iz plemenitega jekla in aluminija enoten za vse Viessmann kolektorje. Hitra in varna priključitev kolektorjev s fleksibilnimi vtičnimi povezavami valovitih cevi iz plemenitega jekla. VITOSOL VIESMNN 17

18 Vitosol 200-F, tip SV2 in SH2 (nadaljevanje) Dobavno stanje Vitosol 200-F se dobavlja gotovo sestavljen za priključitev. Viessmann nudi kompletne solarne sisteme s kolektorji Vitosol 200-F (paketi) za ogrevanje sanitarne vode in/ali za podporo ogrevanja (glejte cenik paketov) VIESMNN VITOSOL

19 Vitosol 200-F, tip SV2 in SH2 (nadaljevanje) 4.2 Tehnični podatki Vitosol 200-F, tip SV je dobavljiv z dvema različnima prevlekama absorberja. Tip SV2D ima posebno prevleko absorberja, ki omogoča uporabo kolektorjev v obmorskih regijah. Opozorilo Podjetje Viessmann za uporabo tipa SV2C/SH2C v teh regijah ne prevzema jamstva. Oddaljenost od obale: do 100 m: uporabite izključno tip SV2D med 100 in 1000 m: uporaba tipa SV2D se priporoča Tip SV2C SH2C SV2D Bruto površina m 2 2,51 bsorberska površina m 2 2,32 perturna površina (potrebno pri prošnji za subvencije) m 2 2,33 Vgradni položaj (glejte naslednjo sliko) (prigraditev na streho in integracija v strešno konstrukcijo), C, D B (prigraditev na streho in integracija v strešno konstrukcijo), C, D, E (prigraditev na streho in integracija v strešno konstrukcijo), C, D Razmik med kolektorji mm 21 Dimenzije Širina mm Višina mm Globina mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 82,4 81,8 Koeficient toplotne izgube k 1 W/(m 2 K) 3,792 3,538 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,021 0,023 Toplotna kapaciteta kj/(m 2 K) 5,0 4,6 Teža kg 41 Količina tekočine l 1,83 2,48 1,83 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 (glejte poglavje Solarna raztezna posoda ) Maks. stagnacijska temperatura C Moč proizvodnje pare Ugoden vgradni položaj W/m 2 60 Neugoden vgradni položaj W/m Priključitev Ø mm 22 4 B C E D VITOSOL VIESMNN 19

20 Vitosol 200-F, tip SV2 in SH2 (nadaljevanje) KV KR 4 90 Tip SV2C/SV2D KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) KV KR Tip SH2C KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 4.3 Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami. 20 VIESMNN VITOSOL

21 Vitosol 200-T, tip SP2 5.1 Opis proizvoda B C D E Dvojnocevni prenosnik toplote iz plemenitega jekla B Kondenzator C bsorber D Toplotna cev (heatpipe) E Evakuirane steklene cevi Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 so na razpolago v naslednjih izvedbah: 1,26 m 2 z 10 vakuumskimi cevmi 1,51 m 2 z 12 vakuumskimi cevmi 3,03 m 2 s 24 vakuumskimi cevmi Prednosti Zmogljiv vakuumski cevni kolektor po heatpipe principu za zelo zanesljivo obratovanje. Univerzalno uporaben zaradi položajno neodvisne montaže, pokončno ali vodoravno na strehe in na fasade ter prosto stoječe. Posebni balkonski modul (1,26 m 2 absorberske površine) za montažo na balkonske ograje ali fasade. bsorberska površina s selektivno prevleko, integrirana v vakuumske cevi, neobčutljiva na onesnaženje. Učinkovit prenos toplote s kondenzatorji, ki so v celoti obdani z dvojnocevnim prenosnikom toplote Duotec iz plemenitega jekla. Kolektorji Vitosol 200-T, tip SP2 se lahko montirajo na nagnjene in ravne strehe, fasade ter prosto stoječe. Na nagnjene strehe se lahko kolektorji montirajo pokončno (vakuumske cevi pravokotno na strešno sleme) ter vodoravno (vakuumske cevi vzporedno s strešnim slemenom). V vsako vakuumsko cev je integriran selektivno prevlečen kovinski absorber. Ta zagotavlja visoko absorpcijo sončnega sevanja in nizko emisijo toplotnega sevanja. Na absorberju je nameščena toplotna cev, ki je napolnjena z uparilno tekočino. Toplotna cev je priključena na kondenzator. Kondenzator se nahaja v dvojnocevnem prenosniku toplote Duotec iz plemenitega jekla. Pri tem gre za tako imenovano suho priključitev, to pomeni, da je možno obračanje ali zamenjava vakuumskih cevi tudi pri napolnjeni napravi, ki se nahaja pod tlakom. Toplota se prenaša z absorberja na toplotno cev. Pri tem se tekočina uparja. Para se dviga v kondenzator. Dvojnocevni prenosnik toplote, v katerem leži kondenzator, prenese toploto na nosilni medij toplote. S tem para kondenzira. Kondenzat teče v toplotni cevi nazaj navzdol in postopek se ponovi. Za zagotovitev cirkulacije uparilne tekočine v prenosniku toplote mora nagibni kot kolektorja znašati več kot nič. Z osnim zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo proti soncu. Vakuumske cevi se lahko zasučejo za 25 brez povečane zasenčenosti absorberskih površin. V eno kolektorsko polje se lahko poveže do 15 m 2 absorberske površine. V ta namen se dobavljajo fleksibilne, z obročnimi tesnili zatesnjene povezovalne cevi. Povezovalne cevi se prekrijejo s toplotno izoliranim prekritjem. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. Senzor temperature kolektorja se vgradi v nased senzorja na cevi vtoka v priključnem ohišju kolektorja. Z zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo k soncu, kar zagotavlja najboljši izkoristek energije. Suha priključitev, tj. vakuumske cevi se lahko vstavijo ali zamenjajo pri napolnjenem sistemu. Visoko učinkovita toplotna izolacija priključnega ohišja minimira toplotne izgube. Enostavna montaža z montažnimi in povezovalnimi sistemi Viessmann. 5 VITOSOL VIESMNN 21

22 Vitosol 200-T, tip SP2 (nadaljevanje) Dobavno stanje Pakirano v ločenih kartonskih škatlah: 1,26 m 2 10 vakuumskih cevi v embalažni enoti Priključno ohišje z montažnimi tirnicami 1,51 m 2 /3,03 m 2 12 vakuumskih cevi v embalažni enoti Priključno ohišje z montažnimi tirnicami Viessmann nudi kompletne solarne sisteme s kolektorji Vitosol 200-T (paketi) za ogrevanje sanitarne vode in/ali za podporo ogrevanja (glejte cenik paketov). 5.2 Tehnični podatki 5 Tip SP2 1,26 m 2 1,51 m 2 3,03 m 2 Število cevi Bruto površina m 2 1,98 2,36 4,62 bsorberska površina m 2 1,26 1,51 3,03 perturna površina (potrebno pri prošnji za m 2 1,33 1,60 3,19 subvencije) Vgradni položaj (glejte naslednjo sliko), B, C, D, E, F Razmik med kolektorji mm 88,5 88,5 Dimenzije Širina a mm Višina b mm Globina c mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 78,5 80,1 80,1 Koeficient toplotne izgube k 1 W/(m 2 K) 1,522 1,443 1,103 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,007 0,002 0,007 Toplotna kapaciteta kj/(m 2 K) 6,08 5,97 5,73 Teža kg Količina tekočine l 0,75 0,87 1,55 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 Maks. stagnacijska temperatura C 264 Moč proizvodnje pare W/m Priključek Ø mm 22 B C D F E 22 VIESMNN VITOSOL

23 Vitosol 200-T, tip SP2 (nadaljevanje) a c KV KR b KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami. VITOSOL VIESMNN 23

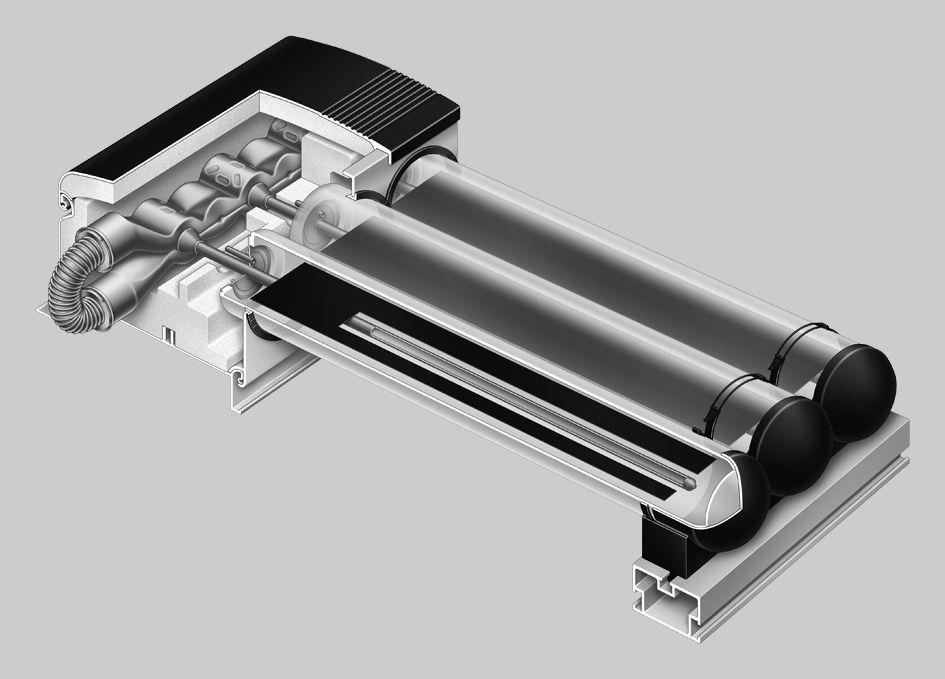

24 Vitosol 200-T, tip SPE 6.1 Opis proizvoda C D E F B Kombiniran prenosnik toplote iz aluminija in bakra B Bakrena zbirna cev C Kondenzator D bsorber E Toplotna cev (heatpipe) F Evakuirane steklene cevi Vakuumski cevni kolektorji Vitosol 200-T, tip SPE so na razpolago v naslednjih izvedbah: 1,63 m 2 z 9 vakuumskimi cevmi 3,26 m 2 s 18 vakuumskimi cevmi Kolektorji Vitosol Vitosol 200-T, tip SPE se lahko montirajo na nagnjene in ravne strehe ali prosto stoječe. Na nagnjene strehe se lahko kolektorji montirajo pokončno (vakuumske cevi pravokotno na strešno sleme) ter vodoravno (vakuumske cevi vzporedno s strešnim slemenom). V vsako vakuumsko cev je integriran selektivno prevlečen kovinski absorber. Ta zagotavlja visoko absorpcijo sončnega sevanja in nizko emisijo toplotnega sevanja. Na absorberju je nameščena toplotna cev, ki je napolnjena z uparilno tekočino. Toplotna cev je priključena na kondenzator. Kondenzator leži v kombiniranem prenosniku toplote iz aluminija in bakra. Pri tem gre za tako imenovano suho priključitev, to pomeni, da je možno obračanje ali zamenjava vakuumskih cevi tudi pri napolnjeni napravi, ki se nahaja pod tlakom. Toplota se prenaša z absorberja na toplotno cev. Pri tem se tekočina uparja. Para se dviga v kondenzator. Prenosnik toplote z bakreno zbirno cevjo, v katerem leži kondenzator, prenese toploto na nosilni medij toplote. S tem para kondenzira. Kondenzat teče v toplotni cevi nazaj navzdol in postopek se ponovi. Za zagotovitev cirkulacije uparilne tekočine v prenosniku toplote mora nagibni kot kolektorja znašati več kot nič. Z osnim zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo proti soncu. Vakuumske cevi se lahko zasučejo za 45 brez povečane zasenčenosti absorberskih površin. V eno kolektorsko polje se lahko poveže do 20 m 2 absorberske površine. V ta namen se dobavljajo fleksibilne, z obročnimi tesnili zatesnjene in toplotno izolirane povezovalne cevi. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. Senzor temperature kolektorja se vgradi v nased senzorja na zbirni cevi v priključnem ohišju kolektorja. Prednosti 6 Zmogljiv vakuumski cevni kolektor po heatpipe principu za zelo zanesljivo obratovanje. bsorberska površina s selektivno prevleko, integrirana v vakuumske cevi, neobčutljiva na onesnaženje. Učinkovit prenos toplote s kondenzatorji, ki so v celoti obdani s prenosniki toplote. Z zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo k soncu, kar zagotavlja najboljši izkoristek energije. Suha priključitev, tj. cevi se lahko vstavijo ali zamenjajo pri napolnjenem sistemu. Visoko učinkovita toplotna izolacija priključnega ohišja minimira toplotne izgube. Enostavna montaža z montažnimi in povezovalnimi sistemi Viessmann. Dobavno stanje Pakirano v ločenih kartonskih škatlah: 9 vakuumskih cevi v embalažni enoti Priključno ohišje z montažnimi tirnicami Viessmann nudi kompletne solarne sisteme s kolektorji Vitosol 200-T (paketi) za ogrevanje sanitarne vode in/ali za podporo ogrevanja (glejte cenik paketov). 6.2 Tehnični podatki Tip SPE 1,63 m 2 3,26 m 2 Število cevi 9 18 Bruto površina m 2 2,66 5,39 bsorberska površina m 2 1,63 3,26 perturna površina (potrebno pri prošnji za subvencije) m 2 1,73 3,46 24 VIESMNN VITOSOL

25 Vitosol 200-T, tip SPE (nadaljevanje) Tip SPE 1,63 m 2 3,26 m 2 Vgradni položaj (glejte naslednjo sliko), B, C, D, E Razmik med kolektorji mm Dimenzije Širina mm Višina mm Globina mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 70,1 72,5 Koeficient toplotne izgube k 1 W/(m 2 K) 1,41 1,46 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,0078 0,0044 Toplotna kapaciteta kj/(m 2 K) 5,2 Teža kg Količina tekočine l 0,40 0,92 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 Maks. stagnacijska temperatura C 269 Moč proizvodnje pare W/m Priključek Ø mm 22 a 174 B KV/KR C D E KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 6.3 Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami. VITOSOL VIESMNN 25

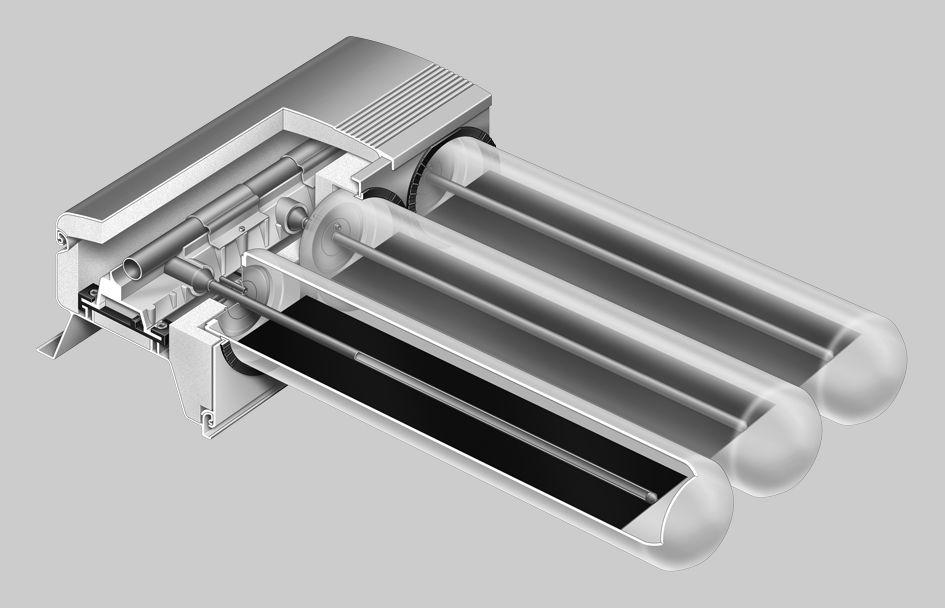

26 Vitosol 300-T, tip SP3B 7.1 Opis proizvoda B C D E Dvojnocevni prenosnik toplote iz bakra B Kondenzator C bsorber D Toplotna cev (heatpipe) E Evakuirane steklene cevi Vakuumski cevni kolektorji Vitosol 300-T so na razpolago v naslednjih izvedbah: 1,51 m 2 z 12 vakuumskimi cevmi 3,03 m 2 s 24 vakuumskimi cevmi Kolektorji Vitosol 300-T se lahko montirajo na nagnjeno streho ali prosto stoječe s podkonstrukcijo na ravno streho. V vsako vakuumsko cev je integriran selektivno prevlečen bakren absorber. Ta zagotavlja visoko absorpcijo sončnega sevanja in nizko emisijo toplotnega sevanja. Na absorberju je nameščena toplotna cev, ki je napolnjena z uparilno tekočino. Toplotna cev je priključena na kondenzator. Kondenzator se nahaja v bakrenem dvojnocevnem prenosniku toplote Duotec. Pri tem gre za tako imenovano suho priključitev, to pomeni, da je možno obračanje ali zamenjava vakuumskih cevi tudi pri napolnjeni napravi, ki se nahaja pod tlakom. Toplota se prenaša z absorberja na toplotno cev. Pri tem se tekočina uparja. Para se dviga v kondenzator. Dvojnocevni prenosnik toplote, v katerem leži kondenzator, prenese toploto na nosilni medij toplote. S tem para kondenzira. Kondenzat teče v toplotni cevi nazaj navzdol in postopek se ponovi. Za zagotavljanje cirkulacije uparilne tekočine v prenosniku toplote mora nagibni kot kolektorja znašati min. 25. Z osnim zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo proti soncu. Vakuumske cevi se lahko zasučejo za 25 brez povečane zasenčenosti absorberskih površin. V eno kolektorsko polje se lahko poveže do 15 m 2 absorberske površine. V ta namen se dobavljajo fleksibilne, z obročnimi tesnili zatesnjene povezovalne cevi. Povezovalne cevi se prekrijejo s toplotno izoliranim prekritjem. Priključni komplet z navojnimi spoji s steznimi obroči omogoča enostavno povezavo kolektorskega polja z ocevjem solarnega krogotoka. Senzor temperature kolektorja se vgradi v nased senzorja na cevi vtoka v priključnem ohišju kolektorja. Prednosti Zmogljiv vakuumski cevni kolektor z antirefleksijsko prevleko po heatpipe principu s temperaturnim izklopom vakuumskih cevi za zelo zanesljivo obratovanje. bsorberska površina s selektivno prevleko, integrirana v vakuumske cevi, neobčutljiva na onesnaženje. Učinkovit prenos toplote s kondenzatorji, ki so v celoti obdani z bakrenim dvojnocevnim prenosnikom toplote Duotec. Z zasukom vakuumskih cevi se lahko absorberji optimalno usmerijo k soncu, kar zagotavlja najboljši izkoristek energije. Suha priključitev, tj. cevi se lahko vstavijo ali zamenjajo pri napolnjenem sistemu. Visoko učinkovita toplotna izolacija priključnega ohišja minimira toplotne izgube. Enostavna montaža z montažnimi in povezovalnimi sistemi Viessmann. 7 Dobavno stanje Pakirano v ločenih kartonskih škatlah: 12 vakuumskih cevi v embalažni enoti Priključno ohišje z montažnimi tirnicami Viessmann nudi kompletne solarne sisteme s kolektorji Vitosol 300-T (paketi) za ogrevanje sanitarne vode in/ali za podporo ogrevanja (po povpraševanju). 26 VIESMNN VITOSOL

27 Vitosol 300-T, tip SP3B (nadaljevanje) 7.2 Tehnični podatki Tip SP3B 1,51 m 2 3,03 m 2 Število cevi Bruto površina m 2 2,36 4,62 bsorberska površina m 2 1,51 3,03 perturna površina (potrebno pri prošnji za subvencije) m 2 1,60 3,19 Vgradni položaj (glejte naslednjo sliko), B, C Razmik med kolektorji mm Dimenzije Širina a mm Višina b mm Globina c mm Naslednje vrednosti se nanašajo na absorbersko površino: Optični izkoristek % 81,4 81,3 Koeficient toplotne izgube k 1 W/(m 2 K) 1,331 0,998 Koeficient toplotne izgube k 2 W/(m 2 K 2 ) 0,006 0,007 Toplotna kapaciteta kj/(m 2 K) 5,97 5,73 Teža kg Količina tekočine l 0,87 1,55 (solarni medij) Dop. obratovalni tlak bar/mpa 6/0,6 (glejte poglavje Solarna raztezna posoda ) Maks. stagnacijska temperatura C 146 Moč proizvodnje pare W/m Priključek Ø mm 22 B C 7 VITOSOL VIESMNN 27

28 Vitosol 300-T, tip SP3B (nadaljevanje) a c KV KR b KR Povratek v kolektor (vstop) KV Iztok iz kolektorja (izstop) 7.3 Preizkušena kakovost Kolektorji izpolnjujejo zahteve znaka zaščite okolja Modri angel po RL UZ 73. Preizkušeno po KEYMRK za solarne naprave in EN CE znak v skladu z obstoječimi EU- direktivami VIESMNN VITOSOL

29 Solarne regulacije Solarni regulacijski modul, tip SM1 Vitosolic 100 Vitosolic 200 Razširitev funkcij v ohišju za montažo na steno Elektronska temperaturno diferenčna regulacija za bivalentno ogrevanje sanitarne vode in podporo ogrevanja prostorov s sončnimi kolektorji v povezavi z ogrevalnim kotlom Upravljanje in prikaz preko regulacije ogrevalnega kotla Elektronska temperaturno diferenčna regulacija za sisteme z bivalentnim ogrevanjem sanitarne vode s sončnimi kolektorji in ogrevalnimi kotli Elektronska temperaturno diferenčna regulacija za največ štiri porabnike za naslednje sisteme s sončnimi kolektorji in ogrevalnimi kotli: Bivalentno ogrevanje sanitarne vode z bivalentnim ogrevalnikom sanitarne vode ali več ogrevalniki Bivalentno ogrevanje sanitarne in bazenske vode Bivalentno ogrevanje sanitarne vode in podpora ogrevanja prostorov Veliki termični sistemi 8 VITOSOL VIESMNN 29

30 Solarne regulacije (nadaljevanje) 8.1 Solarni regulacijski modul, tip SM1, naroč. št Tehnični podatki Funkcije Z bilanciranjem kapacitete in sistemom diagnoze Upravljanje in prikaz se izvajata preko regulacije Vitotronic. Ogrevanje dveh porabnikov s kolektorskim poljem 2 temperaturno diferenčna regulacija Termostatska funkcija za dogrevanje ali koriščenje presežne toplote Valovno krmiljena regulacija števila vrtljajev črpalke solarnega krogotoka ali črpalke solarnega krogotoka s PWM vhodom (proizvod Grundfos) Zmanjšanje/zaviranje dogrevanja ogrevalnika sanitarne vode s proizvajalcem toplote je odvisno od solarnega donosa. Zaviranje dogrevanja za ogrevanje prostorov s proizvajalcem toplote pri podpori ogrevanja Zagrevanje solarno ogrevane predgrelne stopnje (pri ogrevalnikih sanitarne vode s prostornino nad 400 l) Za izvajanje naslednjih funkcij je potrebno zraven naročiti potopni temperaturni senzor, naroč. št : Za preklop cirkulacije pri napravah z 2 ogrevalnikoma sanitarne vode Za reguliranje povratka med proizvajalcem toplote in vmesnim hranilnikom ogrevalne vode Za ogrevanje nadaljnjih porabnikov Sestava dvožilni vodnik, maks. dolžina 60 m pri prečnem prerezu 1,5 mm 2, baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dolžina vodnika Vrsta zaščite Tip senzorja 3,75 m IP 32po EN se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 10 kω pri 25 C Dopustna temperatura okolice obratovanje 0 do +90 C skladiščenje in transport 20 do +70 C Pri sistemih z Viessmann ogrevalniki sanitarne vode se senzor temperature ogrevalnika vgradi v uvojni kotnik (dobavni obseg ali pribor posameznega ogrevalnika sanitarne vode) v povratku ogrevalne vode. Tehnični podatki Sestavni deli solarnega regulacijskega modula: Elektronika Priključne sponke: 4 senzorji Črpalka solarnega krogotoka KM BUS Omrežni priključek (omrežno stikalo lokalno) PWM izhod za krmiljenje črpalke solarnega krogotoka 1 rele za vklop črpalke ali ventila Senzor temperature kolektorja Za priključitev v pripravi Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maks. dolžina 60 m pri prečnem prerezu 1,5 mm 2, baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dolžina vodnika Vrsta zaščite Tip senzorja 2,5 m IP 32po EN se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 20 kω pri 25 C Dopustna temperatura okolice obratovanje 20 do +200 C skladiščenje in transport 20 do +70 C Senzor temperature ogrevalnika Za priključitev v pripravi Lokalni podaljšek priključnega vodnika: Nazivna napetost 230 V~ Nazivna frekvenca 50 Hz Nazivni tok 2 Odvzem moči 1,5 W Razred zaščite I Vrsta zaščite IP 20po EN se mora zagotoviti z montažo/vgradnjo Način delovanja Tip 1B po EN Dopustna temperatura okolice obratovanje 0 do +40 C, uporaba v bivalnih prostorih in kotlovnicah (normalni pogoji okolice) skladiščenje in transport 20 do +65 C Nazivna obremenljivost relejnih izhodov Polprevodniški rele 1 1 (1), 230 V~ Rele 2 1 (1), 230 V~ Skupno Maks. 2 Dobavno stanje Solarni regulacijski modul, tip SM1 Senzor temperature ogrevalnika Senzor temperature kolektorja Preizkušena kakovost CE znak v skladu z obstoječimi direktivami EU 30 VIESMNN VITOSOL

31 Solarne regulacije (nadaljevanje) 8.2 Vitosolic 100, tip SD1, naroč. št. Z Tehnični podatki Sestava Sestavni deli regulacije: Elektronika Digitalni prikazovalnik Nastavitvene tipke Priključne sponke: Senzorji Črpalka solarnega krogotoka KM BUS Omrežni priključek (omrežno stikalo lokalno) PWM izhod za krmiljenje črpalke solarnega krogotoka Releji za preklapljanje črpalk in ventilov V dobavnem obsegu sta vsebovana senzor temperature kolektorja in senzor temperature ogrevalnika. Senzor temperature kolektorja Za priključitev v regulaciji. Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maksimalna dolžina 60 m pri prečnem prerezu vodnika 1,5 mm 2 baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dolžina vodnika Vrsta zaščite Tip senzorja 2,5 m IP 32 po EN 60529, se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 20 kω pri 25 C Dopustna temperatura okolice med obratovanjem 20 do +200 C pri skladiščenju in transportu 20 do +70 C Senzor temperature ogrevalnika Za priključitev v regulaciji. Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maksimalna dolžina 60 m pri prečnem prerezu vodnika 1,5 mm 2, baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dolžina vodnika Vrsta zaščite Tip senzorja 3,75 m IP 32 po EN 60529, se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 10 kω pri 25 C Dopustna temperatura okolice med obratovanjem 0 do +90 C pri skladiščenju in transportu 20 do +70 C Pri sistemih z Viessmann ogrevalniki sanitarne vode se senzor temperature ogrevalnika vgradi v uvojni kotnik (glejte poglavje Tehnični podatki pri posameznem ogrevalniku sanitarne vode in poglavje Instalacijski pribor ) v povratku ogrevalne vode. Funkcije Preklop črpalke solarnega krogotoka za ogrevanje sanitarne in/ali bazenske vode Elektronska omejitev temperature v ogrevalniku sanitarne vode (varnostni izklop pri 90 C) Varnostni izklop kolektorjev Opozorilo k dodatni funkciji za ogrevanje sanitarne vode in zaviranje dogrevanja z ogrevalnim kotlom V napravah z regulacijo Vitotronic in KM BUS povezavo je možno zaviranje dogrevanja z ogrevalnim kotlom in dodatna funkcija protilegionelne zaščite pri ogrevanju sanitarne vode. V napravah z nadaljnjimi Viessmann regulacijami je možno samo zaviranje dogrevanja z ogrevalnim kotlom. Za dodatne funkcije glejte poglavje Funkcije. Tehnični podatki Nazivna napetost 230 V ~ Nazivna frekvenca 50 Hz Nazivni tok 4 Odvzem moči 2 W (v pripravljenosti 0,7 W) Razred zaščite II Vrsta zaščite IP 20 po EN 60529, se mora zagotoviti z montažo/vgradnjo Način delovanja tip 1B po EN Dop. temperatura okolice med obratovanjem 0 do +40 C uporaba v bivalnih prostorih in kotlovnicah (normalni pogoji okolice) pri skladiščenju in transportu 20 do +65 C Nazivna obremenljivost relejnih izhodov Polprevodniški rele 1 0,8 Rele 2 4(2), 230 V~ Skupno maks. 4 8 Dobavno stanje Vitosolic 100, tip SD1 Senzor temperature ogrevalnika Senzor temperature kolektorja Preizkušena kakovost CE znak v skladu z obstoječimi EU direktivami. VITOSOL VIESMNN 31

32 Solarne regulacije (nadaljevanje) 8.3 Vitosolic 200, tip SD4, naroč. št. Z Tehnični podatki Sestava Sestavni deli regulacije: Elektronika Digitalni prikazovalnik Nastavitvene tipke Priključne sponke: Senzorji Solarna celica Črpalke Vhodi števca impulzov za priključitev merilnikov volumna KM BUS Priprava za sporočanje zbirne motnje V BUS za velik prikazovalnik Omrežni priključek (omrežno stikalo lokalno) PWM izhodi za krmiljenje črpalk solarnega krogotoka Releji za preklapljanje črpalk in ventilov Razpoložljivi jeziki: nemški bolgarski češki danski angleški španski estonski francoski hrvaški italijanski letonski litvanski madžarski nizozemski (flamski) poljski ruski romunski slovenski finski srbski švedski turški slovaški V dobavnem obsegu sta vsebovana senzor temperature kolektorja, senzor temperature ogrevalnika in senzor temperature (plavalni bazen/vmesni hranilnik ogrevalne vode). Senzor temperature kolektorja Za priključitev v regulaciji. Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maks. dolžina 60 m pri prečnem prerezu 1,5 mm 2, baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dvožilni vodnik, maks. dolžina 60 m pri prečnem prerezu 1,5 mm 2, baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Dolžina vodnika Vrsta zaščite Tip senzorja 3,75 m IP 32 po EN 60529, zagotoviti se mora z montažo/ vgradnjo Viessmann NTC 10 k Ω pri 25 C Dopustna temperatura okolice med obratovanjem 0 do +90 C pri skladiščenju in transportu 20 do +70 C Pri sistemih z Viessmann ogrevalniki sanitarne vode se senzor temperature ogrevalnika vgradi v uvojni kotnik (glejte poglavje Tehnični podatki pri posameznem ogrevalniku sanitarne vode in poglavje Instalacijski pribor ) v povratku ogrevalne vode. Pri uporabi senzorja temperature (plavalni bazen) za zajemanje temperature bazenske vode se lahko potopni tulec iz plemenitega jekla, dobavljiv kot pribor, vgradi neposredno v povratni cevovod plavalnega bazena. Funkcije Vklop črpalk solarnega krogotoka za ogrevanje sanitarne in/ali bazenske vode oz. drugih porabnikov Elektronska omejitev temperature v ogrevalniku sanitarne vode (varnostni izklop pri 90 C) Varnostni izklop kolektorjev Ogrevanje sanitarne in bazenske vode: Ogrevanje sanitarne vode poteka po izbiri prednostno. Med ogrevanjem bazenske vode (porabnik z nižjo željeno temperaturo) se obtočna črpalka časovno odvisno izklopi, da se ugotovi, ali se ogrevalnik sanitarne vode (porabnik z višjo željeno temperaturo) lahko dogreva. Če je slednji ogret ali temperatura nosilnega medija toplote ne zadostuje za ogrevanje ogrevalnika sanitarne vode, se dalje ogreva bazenska voda. Ogrevanje sanitarne in ogrevalne vode z vmesnim hranilnikom ogrevalne vode: voda v vmesnem hranilniku se ogreva s sončno energijo. Voda v vmesnem hranilniku ogrevalne vode ogreva sanitarno vodo. Če temperatura v vmesnem hranilniku ogrevalne vode preseže temperaturo ogrevalnega povratka za nastavljeno vrednost, se preklopi tripotni preklopni ventil in voda ogrevalnega povratka se za dvig temperature povratka vodi preko vmesnega hranilnika ogrevalne vode v ogrevalni kotel. Za dodatne funkcije glejte poglavje Funkcije. Tehnični podatki Dolžina vodnika Vrsta zaščite Tip senzorja 2,5 m IP 32 po EN 60529, se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 20 k Ω pri 25 C Dopustna temperatura okolice med obratovanjem 20 do +200 C pri skladiščenju in transportu 20 do +70 C Senzor temperature ogrevalnika ali senzor temperature (plavalni bazen/vmesni hranilnik ogrevalne vode) Za priključitev v regulaciji. Lokalni podaljšek priključnega vodnika: Nazivna napetost 230 V ~ Nazivna frekvenca 50 Hz Nazivni tok 6 Odvzem moči 6 W (v pripravljenosti 0,9 W) 32 VIESMNN VITOSOL

33 Solarne regulacije (nadaljevanje) Razred zaščite II Vrsta zaščite IP 20 po EN 60529, se mora zagotoviti z montažo/vgradnjo Način delovanja tip 1B po EN Dopustna temperatura okolice med obratovanjem 0 do +40 C, uporaba v bivalnih prostorih in kotlovnicah (normalni pogoji okolice) pri skladiščenju in transportu 20 do +65 C Nazivna obremenljivost relejnih izhodov Polprevodniški releji 1 do 6 0,8 Rele 7 4(2), 230 V~ Skupno maks. 6 8 Dobavno stanje Vitosolic 200, tip SD4 Senzor temperature kolektorja 2 senzorja temperature Preizkušena kakovost CE znak v skladu z obstoječimi EU direktivami VITOSOL VIESMNN 33

34 Solarne regulacije (nadaljevanje) 8.4 Funkcije 8 Dodelitev k solarnim regulacijam Delovanje Solarni regulacijski modul Vitosolic 100 Vitosolic 200 Omejitev temperature ogrevalnika x x x Funkcija hlajenja kolektorja x x Funkcija povratnega hlajenja x x Varnostni izklop kolektorja x x x Omejitev minimalne temperature kolektorja x x x Intervalna funkcija x x x Hladilna funkcija x Funkcija zaščite pred zamrznitvijo x x x Termostatska funkcija x x x Regulacija števila vrtljajev z valovnim krmiljenjem PWM x x x krmiljenjem moči Bilanciranje toplote x x x Zaviranje dogrevanja z ogrevalnim kotlom Ogrevalniki sanitarne vode x x x Podpora ogrevanja prostorov x Dodatna funkcija za ogrevanje sanitarne vode x x x Eksterni prenosnik toplote x x x Funkcija obvoda x Paralelni releji x Ogrevalnik 2 (do 4) vklop x Ogrevanje ogrevalnika x Prednostno ogrevanje ogrevalnika x Koriščenje presežne toplote x Nihalno ogrevanje x x x Sporočilo motnje preko relejnega izhoda x Kratek zagon releja x x SD kartica x Omejitev temperature ogrevalnika Ob presegu nastavljene željene temperature ogrevalnika se črpalka solarnega krogotoka izklopi. Funkcija hlajenja kolektorja pri Vitosolic 100 in 200 Ko je dosežena nastavljena željena temperatura ogrevalnika, se črpalka solarnega krogotoka izklopi. Če temperatura kolektorja naraste na nastavljeno maksimalno temperaturo kolektorja, ostane črpalka solarnega krogotoka tako dolgo vklopljena, da temperatura pade za 5 K pod maks. temperaturo. Pri tem lahko temperatura ogrevalnika še naprej raste, vendar le do 95 ºC. Funkcija povratnega hlajenja pri Vitosolic 100 in 200 Funkcija je smiselna le, če je aktivirana funkcija hlajenja kolektorja. Ob dosegu nastavljene željene temperature ogrevalnika ostane črpalka solarnega krogotoka vklopljena, da se prepreči pregrevanje kolektorja. Zvečer črpalka teče še tako dolgo, da se ogrevalnik sanitarne vode preko kolektorja in cevovodov ohladi na nastavljeno željeno temperaturo ogrevalnika. Opozorilo k funkciji hlajenja kolektorja in funkciji povratnega hlajenja S strokovnim dimenzioniranjem raztezne posode se mora zagotoviti lastna varnost solarnega sistema v vsakem primeru, tudi če temperatura kolektorja po dosegu vseh mejnih temperatur še naprej narašča. Pri stagniranju ali dalje naraščajoči temperaturi kolektorja se črpalka solarnega krogotoka blokira ali izklopi (izklop kolektorja v sili), da se prepreči termična preobremenitev priključenih komponent. Varnostni izklop kolektorja Ob presegu nastavljive mejne temperature kolektorja se črpalka solarnega krogotoka za zaščito komponent naprave izklopi. Omejitev minimalne temperature kolektorja Če pade temperatura pod minimalno temperaturo kolektorja, se kolektorsko polje blokira. 34 VIESMNN VITOSOL

35 Solarne regulacije (nadaljevanje) Intervalna funkcija To funkcijo aktivirajte pri sistemih z neugodnim položajem senzorja temperature kolektorja, da preprečite časovno zakasnitev pri zajemanju temperature kolektorja. 8 Funkcija hlajenja pri Vitosolic 200 (samo pri sistemih z enim porabnikom) Funkcija za odvajanje presežene toplote. Ko se dosežeta željena temperatura ogrevalnika in vklopna temperaturna diferenca, se vklopita črpalka solarnega krogotoka in rele R3; ko vrednost pade pod izklopno temperaturno diferenco, se izklopita. Funkcija zaščite pred zamrznitvijo Viessmann kolektorji so napolnjeni z Viessmann nosilnimi mediji toplote. Te funkcije ni treba aktivirati. ktivirajte le, če kot nosilni medij toplote uporabljate vodo. Solarni regulacijski modul Pri temperaturi kolektorja pod +5 ºC se vklopi črpalka solarnega krogotoka, da se preprečijo poškodbe kolektorja. Pri temperaturi +7 ºC se črpalka izklopi. Vitosolic 100 in Vitosolic 200 Pri temperaturi kolektorja pod +4 ºC se vklopi črpalka solarnega krogotoka, da se preprečijo poškodbe kolektorja. Pri temperaturi +5 ºC se črpalka izklopi. Termostatska funkcija pri solarnem regulacijskem modulu in Vitosolic 100 Termostatska funkcija se lahko uporablja neodvisno od solarnega obratovanja. Z določitvijo vklopne in izklopne temperature termostata se lahko dosežejo različni načini vplivanja: vklopna temperatura < izklopna temperatura: npr. dogrevanje vklopna temperatura > izklopna temperatura: npr. koriščenje presežne toplote Termostatska funkcija, reguliranje ΔT in stikalne ure pri Vitosolic 200 Če releji niso zasedeni s standardnimi funkcijami, jih lahko uporabite za funkcijske bloke 1 do 3. Znotraj enega funkcijskega bloka obstajajo 4 funkcije, ki jih lahko med seboj kombinirate po želji. 2 termostatski funkciji Temperaturno diferenčna regulacija Stikalna ura s po 3 časovnimi periodami, ki jih je možno aktivirati Funkcije znotraj enega funkcijskega bloka so med seboj povezane, tako da morajo biti izpolnjeni pogoji vseh aktiviranih funkcij. Vklopna temperatura (40 ºC) in izklopna temperatura (45 ºC) se lahko spremenita. Nastavitveno območje vklopne temperature: 0 do 89,5 ºC Nastavitveno območje izklopne temperature: 0,5 do 90 ºC Vklopna temperatura (40 ºC) in izklopna temperatura (45 ºC) se lahko spremenita. Nastavitveno območje vklopne in izklopne temperature: 40 do 250 ºC ΔT regulacije Ustrezen rele se vklopi, ko je presežena vklopna temperaturna diferenca, ter izklopi ob padcu pod izklopno temperaturno diferenco. Termostatska funkcija Z določitvijo vklopne in izklopne temperature termostata se lahko dosežejo različni načini vplivanja: vklopna temperatura < izklopna temperatura: npr. dogrevanje vklopna temperatura > izklopna temperatura: npr. koriščenje presežne toplote Stikalne ure Ustrezen rele ob vklopnem času vklopi in ob izklopnem času izklopi. (aktivirate lahko 3 časovna okna). Regulacija števila vrtljajev pri solarnem regulacijskem modulu Regulacija števila vrtljajev v dobavnem stanju ni aktivirana. Lahko jo aktivirate samo za relejni izhod R1. Črpalke, ki se lahko uporabijo: Standardne solarne črpalke z ali brez samostojne regulacije števila vrtljajev Visoko učinkovite črpalke Črpalke s PWM vhodom (uporabite samo solarne črpalke), npr. črpalke Grundfos Opozorilo Priporočamo, da črpalka solarnega krogotoka med odzračevanjem solarnega sistema obratuje z maks. močjo. VITOSOL VIESMNN 35

36 8 Solarne regulacije (nadaljevanje) Regulacija števila vrtljajev pri Vitosolic 100 Regulacija števila vrtljajev v dobavnem stanju ni aktivirana. Lahko jo aktivirate samo za relejni izhod R1. Črpalke, ki se lahko uporabijo: Standardne solarne črpalke z ali brez samostojne regulacije števila vrtljajev Visoko učinkovite črpalke Črpalke s PWM vhodom (uporabite samo solarne črpalke), npr. črpalke Wilo ali Grundfos Regulacija števila vrtljajev pri Vitosolic 200 Regulacija števila vrtljajev v dobavnem stanju ni aktivirana. Lahko jo aktivirate samo za relejne izhode R1 do R4. Črpalke, ki se lahko uporabijo: Standardne solarne črpalke z ali brez samostojne regulacije števila vrtljajev Visoko učinkovite črpalke Črpalke s PWM vhodom (uporabite samo solarne črpalke), npr. črpalke Wilo ali Grundfos Opozorilo Priporočamo, da črpalka solarnega krogotoka med odzračevanjem solarnega sistema obratuje z maks. močjo. Opozorilo Priporočamo, da črpalka solarnega krogotoka med odzračevanjem solarnega sistema obratuje z maks. močjo. Bilanciranje toplote pri solarnem regulacijskem modulu in Vitosolic 100 Za ugotavljanje količine toplote se upoštevajo diferenca temperature kolektorja in temperature ogrevalnika, nastavljena količina pretoka, vrsta nosilnega medija toplote in obratovalni čas črpalke solarnega krogotoka. Bilanciranje toplote pri Vitosolic 200 Bilanciranje se lahko izvede z merilnikom volumna ali brez. Brez merilnika volumna: S temperaturno diferenco med senzorjem temp. vtoka kalorimetra in senzorjem temp. povratka kalorimetra in z nastavljeno količino pretoka Z merilnikom volumna (kalorimeter, pribor za Vitosolic 200): S temperaturno diferenco med senzorjem temp. vtoka kalorimetra in senzorjem temp. povratka kalorimetra in s količino pretoka, ki jo zajema merilnik volumskega pretoka Za senzorje lahko uporabite tudi že uporabljene senzorje, ne da bi vplivali na njihovo funkcijo v posamezni shemi. Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri solarnem regulacijskem modulu Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom poteka v dveh stopnjah. Med solarnim ogrevanjem ogrevalnika sanitarne vode se zmanjša željena temperatura ogrevalnika. Zaviranje ostane aktivnao še določen čas po izklopu črpalke solarnega krogotoka. Pri prekinjenem solarnem ogrevanju (> 2 h) se vključi dogrevanje z ogrevalnim kotlom samo, če ni dosežena 3. željena temperatura sanitarne vode (v kodirnem naslovu 67 ), ki je nastavljena na regulaciji kotlovnega krogotoka (nastavitveno območje od 10 do 95 ºC). Ta vrednost mora ležati pod 1. željeno vrednostjo temperature sanitarne vode. Ogrevalnik sanitarne vode se dogreva z ogrevalnim kotlom le, če s solarnim sistemom ni možno doseči te željene vrednosti. Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri Vitosolic 100 Naprave z regulacijami Vitotronic s KM BUS povezavo Regulacije aktualnega dobavnega programa podjetja Viessmann so opremljene s potrebno programsko opremo. Pri naknadnem opremljanju obstoječih naprav se mora regulacijo kotlovnega krogotoka po potrebi opremiti z elektronsko vodniško ploščo (glejte cenik Viessmann). Solarna regulacija zavira dogrevanje vode z ogrevalnim kotlom, ko se ogrevalnik ogreva solarno. V regulaciji kotlovnega krogotoka je s kodirnim naslovom 67 podana 3. željena vrednost temperature sanitarne vode (nastavitveno območje: 10 do 95 ºC). Ta vrednost mora ležati pod 1. željeno vrednostjo temperature sanitarne vode. Ogrevalnik sanitarne vode se dogreva z ogrevalnim kotlom šele (črpalka solarnega krogotoka teče), če s solarnim sistemom ni možno doseči te željene vrednosti. Naprave z drugimi Viessmann regulacijami Solarna regulacija zavira dogrevanje vode z ogrevalnim kotlom, ko se ogrevalnik ogreva solarno. Preko upora se simulira za 10 K višja dejanska temperatura sanitarne vode. Ogrevalnik sanitarne vode se dogreva z ogrevalnim kotlom le (črpalka solarnega krogotoka teče), če s solarnim sistemom ni možno doseči željene vrednosti temperature sanitarne vode. 36 VIESMNN VITOSOL

37 Solarne regulacije (nadaljevanje) Senzor temperature ogrevalnika regulacije kotlovnega krogotoka PTC IP 20, l, T V 50 Hz? N R2 N R1 N L NTC IP 20, l, T V 50 Hz? N R2 N R1 N L B B C C D E D E C Upor 20 Ω, 0,25 W (lokalno) C Upor 10 kω, 0,25 W (lokalno) Priključni prostor solarne regulacije B Pomožni kontaktor, naroč. štev D Senzor temperature ogrevalnika regulacije kotlovnega krogotoka E K regulaciji kotlovnega krogotoka, priključek za senzor temperature ogrevalnika Zaviranje dogrevanja ogrevalnika sanitarne vode z ogrevalnim kotlom pri Vitosolic 200 Naprave z regulacijo Vitotronic s KM BUS povezavo Regulacije aktualnega dobavnega programa podjetja Viessmann so opremljene s potrebno programsko opremo. Pri naknadnem opremljanju obstoječih naprav se mora regulacijo kotlovnega krogotoka po potrebi opremiti z elektronsko vodniško ploščo (glejte cenik Viessmann). Dogrevanje ogrevalnika sanitarne vode z ogrevalnim kotlom se s solarno regulacijo zavira, če se ogreva ogrevalnik sanitarne vode (porabnik 1). V regulaciji kotlovnega krogotoka je s kodirnim naslovom 67 podana 3. željena vrednost temperature sanitarne vode (nastavitveno območje: 10 do 95 ºC). Ta vrednost mora ležati pod 1. željeno vrednostjo temperature sanitarne vode. Ogrevalnik sanitarne vode se dogreva z ogrevalnim kotlom le, če s solarnim sistemom ni možno doseči željene vrednosti temperature sanitarne vode. Naprave z drugimi Viessmann regulacijami Dogrevanje ogrevalnika sanitarne vode z ogrevalnim kotlom se s solarno regulacijo zavira, če se ogreva ogrevalnik sanitarne vode (porabnik 1). Preko upora se simulira za 10 K višja dejanska temperatura sanitarne vode. Ogrevalnik sanitarne vode se dogreva z ogrevalnim kotlom le, če s solarnim sistemom ni možno doseči željene vrednosti temperature sanitarne vode. VITOSOL VIESMNN 37

38 Solarne regulacije (nadaljevanje) Senzor temperature ogrevalnika regulacije kotlovnega krogotoka PTC NTC 8 R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R7- R7-M R7-R R7- R7-M R7-R B B C C D D E E C Upor 20 Ω, 0,25 W (lokalno) C Upor 10 kω, 0,25 W (lokalno) Priključni prostor solarne regulacije B Razdelilna priključnica (lokalno) D Senzor temperature ogrevalnika regulacije kotlovnega krogotoka E K regulaciji kotlovnega krogotoka, priključek za senzor temperature ogrevalnika Zaviranje dogrevanja z ogrevalnim kotlom pri podpori ogrevanja prostorov pri solarnem regulacijskem modulu Če je v multivalentnem vmesnem hranilniku ogrevalne vode na voljo dovolj visoka temperatura za ogrevanje ogrevalnih krogotokov, se dogrevanje zavira. Dodatna funkcija za ogrevanje sanitarne vode pri solarnem regulacijskem modulu Za izčrpne informacije glejte poglavje Dodatna funkcija za ogrevanje sanitarne vode. Na regulaciji kotlovnega krogotoka mora biti kodirana sprostitev dodatne funkcije za ogrevanje sanitarne vode. Solarna predgrelna stopnja se lahko aktivira ob nastavljenih časih. Nastavitve na regulaciji kotlovnega krogotoka: kodirati se mora 2. željena vrednost temperature sanitarne vode aktivirati se mora 4. ogrevalni čas za ogrevanje sanitarne vode KM BUS povezava prenese ta signal na regulacijo Vitosolic 100 in črpalka za prečrpavanje se vklopi. Dodatna funkcija (protilegionelna zaščita) pri ogrevanju sanitarne vode pri Vitosolic 100 Za izčrpne informacije glejte poglavje Dodatna funkcija za ogrevanje sanitarne vode. Uporaba je možna le z regulacijami Vitotronic s KM BUS povezavo. Regulacije aktualnega dobavnega programa podjetja Viessmann so opremljene s potrebno programsko opremo. Pri naknadnem opremljanju obstoječih naprav se mora regulacijo kotlovnega krogotoka po potrebi opremiti z elektronsko vodniško ploščo (glejte cenik Viessmann). Nastavitve na regulaciji kotlovnega krogotoka: kodirati se mora 2. željena vrednost temperature sanitarne vode aktivirati se mora 4. ogrevalni čas za ogrevanje sanitarne vode KM BUS povezava prenese ta signal na regulacijo Vitosolic 100 in črpalka za prečrpavanje se vklopi. Dodatna funkcija (protilegionelna zaščita) pri ogrevanju sanitarne vode pri Vitosolic 200 Za izčrpne informacije glejte poglavje Dodatna funkcija za ogrevanje sanitarne vode. 38 VIESMNN VITOSOL

39 Solarne regulacije (nadaljevanje) Naprave z regulacijami Vitotronic s KM BUS povezavo Regulacije aktualnega dobavnega programa so opremljene s potrebno programsko opremo. Pri naknadnem opremljanju obstoječih naprav se mora regulacijo kotlovnega krogotoka po potrebi opremiti z elektronsko vodniško ploščo (glejte cenik Viessmann). Nastavitve na regulaciji kotlovnega krogotoka Naprave z drugimi Viessmann regulacijami kodirati se mora 2. željena vrednost temperature sanitarne vode aktivirati se mora 4. ogrevalni čas za ogrevanje sanitarne vode Signal se preko KM BUS povezave prenese na solarno regulacijo. Črpalka za prečrpavanje se vklopi ob nastavljivem času, če pred tem ogrevalnik sanitarne vode ni vsaj enkrat na dan dosegel 60 ºC. 8 R7- R7-M R7-R R1-R6 R7 C 250V 0,8 C 250V 4(2) T40 IP20 230V ~ Hz P = 3V R6 R5 Omrežje Réseau électrique T6,3 Red eléctrica 230V R4 R3 N R2 R1 L C Upor (lokalno) pri PTC: 560 Ω NTC: 8,2 kω (odvisno od tipa regulacije kotlovnega krogotoka) D K regulaciji kotlovnega krogotoka, priključek za senzor temperature ogrevalnika E Senzor temperature ogrevalnika regulacije kotlovnega krogotoka F Črpalka za prečrpavanje B N N N N N L N? Črpalka za prečrpavanje se vklopi ob nastavljivem času, če pred tem ogrevalnik sanitarne vode ni vsaj enkrat na dan dosegel 60 ºC. Preko upora se simulira temperatura sanitarne vode pribl. 35 ºC. Črpalka za prečrpavanje se priključi na relejni izhod R3 ali R5, odvisno od tega, kateri releji so že zasedeni s standardnimi funkcijami. C D E M 1~ F Priključni prostor solarne regulacije B Pomožni kontaktor Eksterni prenosnik toplote pri solarnem regulacijskem modulu & Ogrevalnik sanitarne vode se ogreva preko prenosnika toplote. Sekundarna črpalka ss se vklopi vzporedno s črpalko solarnega krogotoka sf. Pri uporabi dodatnega senzorja temperature / se sekundarna črpalka ss vklopi, če teče črpalka solarnega krogotoka sf in je prisotna potrebna temperaturna diferenca med senzorjema % in /. sf / % ss VITOSOL VIESMNN 39

40 8 Solarne regulacije (nadaljevanje) Eksterni prenosnik toplote pri Vitosolic 100 S1 Ogrevalnik sanitarne vode se ogreva preko prenosnika toplote. Sekundarna črpalka R2 se vklopi vzporedno s črpalko solarnega krogotoka R1. R1 S2 R2 Eksterni prenosnik toplote pri Vitosolic 200 V napravah z več porabniki se lahko preko eksternega prenosnika toplote ogrevajo vsi porabniki ali le posamezen porabnik. Porabniki se ogrevajo največ do nastavljene željene temperature (dobavno stanje 60 C). Eksterni prenosnik toplote za vse porabnike Rele prenosnika toplote vklopi črpalko solarnega krogotoka (primarna črpalka R p ) S1 Rele prenosnika toplote vklopi sekundarno črpalko R s S1 Rp S9 R1 S9 1 2 Rs 1 2 S2 S4 S2 S4 R1 R4 R2 R4 Pri presegu vklopne temperaturne diference ΔTvkl med senzorjem temperature kolektorja S1 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi črpalka solarnega krogotoka (primarna črpalka R p ). Pri presegu vklopne temperaturne diference WT- ΔTvkl med senzorjem prenosnika toplote S9 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi ustrezna obtočna črpalka R1 ali R4 za ogrevanje porabnikov. Pri presegu vklopne temperaturne diference ΔTvkl med senzorjem temperature kolektorja S1 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi črpalka solarnega krogotoka R1 in odpre ustrezen ventil R2 ali R4 za ogrevanje porabnikov. Pri presegu vklopne temperaturne diference WT- ΔTvkl med senzorjem prenosnika toplote S9 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi sekundarna črpalka R s. 40 VIESMNN VITOSOL

41 Solarne regulacije (nadaljevanje) Eksterni prenosnik toplote za enega porabnika Rele prenosnika toplote vklopi črpalko solarnega krogotoka (primarna črpalka R p ) S1 Rele prenosnika toplote vklopi sekundarno črpalko R s S1 8 S9 1 2 R1 S9 1 2 S2 S4 S2 S4 Rp R2 R4 R2 R S R4 Pri presegu vklopne temperaturne diference ΔTvkl med senzorjem temperature kolektorja S1 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi črpalka solarnega krogotoka (primarna črpalka R p ) ali obtočna črpalka R4. Pri presegu vklopne temperaturne diference WT- ΔTvkl med senzorjem prenosnika toplote S9 in senzorjem temperature ogrevalnika S2 se vklopi obtočna črpalka R2 za ogrevanje porabnika 1. Pri presegu vklopne temperaturne diference ΔTvkl med senzorjem temperature kolektorja S1 in senzorjem temperature ogrevalnika S2 ali S4 se vklopi črpalka solarnega krogotoka R1 in odpre ustrezen ventil R2 ali R4 za ogrevanje porabnikov. Pri presegu vklopne temperaturne diference WT- ΔTvkl med senzorjem prenosnika toplote S9 in senzorjem temperature ogrevalnika S2 se vklopi sekundarna črpalka R s za ogrevanje porabnika 1. Eksterni prenosnik toplote v velikih solarnih sistemih V velikih solarnih sistemih z veliko dolžino solarnih vodov v območju, ki ni zaščiteno pred zamrznitvijo, je treba vgraditi tripotni ventil za zaščito pred zamrznitvijo ploščnega prenosnika toplote. S tem se prepreči, da v ploščni prenosnik toplote priteka premrzel nosilni medij toplote in ta lahko zamrzne. C Nadzornik zaščite pred zamrznitvijo D Tripotni ventil B C M D Ploščni prenosnik toplote B Senzor temperature Izvedbe z obvodom pri Vitosolic 200 Za izboljšanje zagonskega obnašanja sistema oz. pri sistemih z več kolektorskimi polji priporočamo obratovanje z obvodom. VITOSOL VIESMNN 41

42 Solarne regulacije (nadaljevanje) Obvod s senzorjem temperature kolektorja in senzorjem obvoda Obvod s solarno celico in senzorjem temperature kolektorja 8 S1 SZ S9 R R1 S1 R R1 R1 Črpalka solarnega krogotoka R Črpalka obvoda (odvisna od sheme) S1 Senzor temperature kolektorja S9 Senzor obvoda Regulacija Vitosolic 200 zajema temperaturo kolektorja s senzorjem temperature kolektorja. Ob presegu nastavljene temperaturne diference med senzorjem temperature kolektorja in senzorjem temperature ogrevalnika se vklopi črpalka obvoda. Ob presegu temperaturne diference med senzorjem obvoda in senzorjem temperature ogrevalnika za 2,5 K se vklopi črpalka solarnega krogotoka in izklopi črpalka obvoda. Opozorilo Črpalka enote Solar Divicon se uporablja kot črpalka obvoda in črpalka solarne črpalne linije kot črpalka solarnega krogotoka. SZ Solarna celica R1 Črpalka solarnega krogotoka R Črpalka obvoda (odvisna od sheme) S1 Senzor temperature kolektorja Solarna regulacija preko solarne celice zaznava intenzivnost obsevanja. Ob presegu nastavljivega praga sončnega sevanja se vklopi črpalka obvoda. Ob presegu nastavljene temperaturne diference med senzorjem temperature kolektorja in senzorjem temperature ogrevalnika se črpalka obvoda izklopi in vklopi črpalka solarnega krogotoka. Črpalka obvoda se izklopi tudi, če obsevanje pade pod nastavljen preklopni prag (zakasnitev izklopa 2,5 min). Opozorilo Črpalka enote Solar Divicon se uporablja kot črpalka obvoda in črpalka solarne črpalne linije kot črpalka solarnega krogotoka. Paralelni releji pri Vitosolic 200 S to funkcijo se hkrati z relejem, ki preklaplja obtočno črpalko solarnega porabnika, vklopi dodaten rele (odvisno od sheme), npr. za krmiljenje preklopnega ventila. Ogrevalnik 2 (do 4) vklop pri Vitosolic 200 V napravah z več porabniki. S to funkcijo se lahko porabniki izključijo iz solarnega ogrevanja. Prekinitev ali kratek stik ustreznega senzorja temperature ogrevalnika se potem ne sporoči več. Ogrevanje ogrevalnika pri Vitosolic 200 S to funkcijo se lahko izvede ogrevanje porabnika znotraj določenega območja. To območje se določi s pozicijami senzorjev. Prednostno ogrevanje ogrevalnika pri Vitosolic 200 V napravah z več porabniki. Koriščenje presežne toplote pri Vitosolic 200 V napravah z več porabniki. Lahko se določi, v kakšnem zaporedju se naj ogrevajo porabniki. Lahko se izbere porabnik, ki se ogreva šele takrat, ko so vsi ostali porabniki dosegli željeno temperaturo. Izbran porabnik se ne ogreva v nihalnem ogrevanju. Nihalno ogrevanje V napravah z več porabniki. 42 VIESMNN VITOSOL

43 Solarne regulacije (nadaljevanje) Če porabnika s prednostnim ogrevanjem možno ogrevati, se podrejeni porabniki ogrevajo za nastavljiv čas nihalnega ogrevanja. Po preteku tega časa solarna regulacija preveri porast temperature kolektorja med nastavljivim časom premora nihalnega ogrevanja. Takoj ko so doseženi vklopni pogoji za porabnika s prednostjo, se ta ponovno ogreva. V nasprotnem primeru se nadaljuje ogrevanje podrejenih porabnikov. 8 Kratek vklop releja pri solarnem regulacijskem modulu Črpalke in ventili se po 24 urnem izklopu za pribl. 10 s vklopijo, da se prepreči blokiranje. Kratek vklop releja pri Vitosolic 200 Črpalke in ventili se po 24 urnem izklopu za pribl. 10 s vklopijo, da se prepreči blokiranje. SD kartica pri Vitosolic 200 Lokalna SD kartica z velikostjo spomina 2 GB in datotečnim sistemom FT16 Opozorilo Ne sme se uporabiti SD HC kartica. SD kartico vstavite v Vitosolic 200. Za zapis obratovalnih vrednosti solarnega sistema. Shranjevanje vrednosti na kartici v TXT datoteki. Lahko se odpre npr. s programom za tabelne kalkulacije. Vrednosti lahko tako tudi vizualizirate. VITOSOL VIESMNN 43

44 Solarne regulacije (nadaljevanje) 8.5 Pribor 8 Dodelitev k solarnim regulacijam Solarni regulacijski Vitosolic modul Naroč. štev Pomožni kontaktor x x Potopni senzor temperature x Potopni senzor temperature x x Senzor temperature kolektorja x Potopni tulec iz plemenitega jekla x x x Merilnik toplote Merilnik toplote x Merilnik toplote x Merilnik toplote x Merilnik toplote x Merilnik toplote x Solarna celica x Velik prikazovalnik x Varnostni omejevalnik temperature Z x x x Regulator temperature kot nadzornik temperature (maksimalna omejitev) Z x Regulator temperature x x x Pomožni kontaktor Naroč. št Preklopni kontaktor v malem ohišju S 4 odpiralnimi in 4 zapiralnimi kontakti Z vrstnimi sponkami za zaščitni vodnik Tehnični podatki Napetost tuljave Nazivni tok (I th ) 230 V~/50 Hz C1 16 C Potopni senzor temperature Naroč. št Za zajemanje temperature v potopnem tulcu. Tehnični podatki Dolžina vodnika Vrsta zaščite Tip senzorja 5,8 m, ožičen z vtičem IP 32 po EN 60529, zagotoviti se mora z montažo/ vgradnjo Viessmann NTC 10 kω, pri 25 C Dopustna temperatura okolice Obratovanje 0 do +90 C Skladiščenje in transport 20 do +70 C Za preklop cirkulacije pri napravah z 2 ogrevalnikoma sanitarne vode. Za reguliranje povratka med ogrevalnim kotlom in vmesnim hranilnikom ogrevalne vode. Za ogrevanje nadaljnjih porabnikov. 44 VIESMNN VITOSOL

45 Solarne regulacije (nadaljevanje) Potopni senzor temperature Naroč. št za vgradnjo v ogrevalnik sanitarne vode, vmesni hranilnik ogrevalne vode, kombiniran ogrevalnik za preklop cirkulacije pri napravah z 2 ogrevalnikoma sanitarne vode. za reguliranje povratka med ogrevalnim kotlom in vmesnim hranilnikom ogrevalne vode. za ogrevanje nadaljnjih porabnikov. za bilanciranje toplote (zajemanje temperature povratka). Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maksimalna dolžina 60 m pri prečnem prerezu vodnika 1,5 mm 2 baker Vodnika se ne sme položiti skupaj z 230/400 V vodniki Tehnični podatki Dolžina vodnika Vrsta zaščite Tip senzorja 3,8 m IP 32 po EN 60529, se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 10 kω, pri 25 C Dopustna temperatura okolice med obratovanjem 0 do +90 C pri skladiščenju in transportu 20 do +70 C 8 Senzor temperature kolektorja Naroč.št Potopni senzor temperature za vgradnjo v sončni kolektor. Za naprave z 2 kolektorskima poljema. za bilanciranje toplote (zajemanje temperature vtoka). Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maksimalna dolžina 60 m pri prečnem prerezu 1,5 mm 2 baker. Vodnika se ne sme položiti skupaj z 230/400 V vodniki. Tehnični podatki Dolžina vodnika Vrsta zaščite Tip senzorja 2,5 m IP 32 po EN 60529, se mora zagotoviti z montažo/ vgradnjo Viessmann NTC 20 kω, pri 25 C Dopustna temperatura okolice med obratovanjem 20 do +200 C pri skladiščenju in transportu 20 do +70 C Potopni tulec iz plemenitega jekla Naroč. štev Za regulatorje in senzorje temperature. Pri Viessmann ogrevalnikih sanitarne vode je del dobavnega obsega. 200 R½ SW24 Merilnik toplote Sestavni deli: 2 potopna tulca Merilnik volumskega pretoka s priključnim navojnim spojem za zajemanje pretoka mešanice vode in glikola (Viessmann nosilni medij toplote Tyfocor LS s 45 % volumskim deležem glikola): Merilnik toplote 06 Naroč.št Naroč.št Naroč.št Naroč.št Naroč.št a 260 VITOSOL VIESMNN 45

46 Solarne regulacije (nadaljevanje) 8 Tehnični podatki Dopustna temperatura okolice med obratovanjem 0 do +40 C pri skladiščenju in transportu 20 do +70 C Nastavitveno območje za volumski delež 0 do 70 % glikola Merilnik volumskega pretoka Mera a v mm Impulzna stopnja l/imp Nazivna širina DN Priključni navoj na števcu R ¾ ¾ 1 1¼ 1½ Priključni navoj navojnega spoja R ½ ½ ¾ 1 1¼ Maks. obratovalni tlak bar Maks. obratovalna temperatura C Potopni tulci G½ x mm Naslednji podatki se nanašajo na pretok vode. Pri uporabi mešanic z glikolom zaradi različnih viskoznosti prihaja do odstopanj. Nazivni pretok m 3 /h 0,6 1,5 2,5 3,5 6,0 Največji pretok m 3 /h 1, Ločilna meja ±3 % l/h Najmanjši pretok (horizontalna vgradnja) l/h Najmanjši pretok (vertikalna vgradnja) l/h Padec tlaka pri pribl. ⅔ nazivnega pretoka bar 0,1 0,1 0,1 0,1 0,1 Solarna celica Naroč. št Solarna celica zajema intenzivnost sončnega sevanja in jo posreduje solarni regulaciji. Ob presegu nastavljivega preklopnega praga solarna regulacija vklopi črpalko obvoda. S priključnim vodnikom dolžine 2,3 m. Lokalni podaljšek priključnega vodnika: Dvožilni vodnik, maksimalna dolžina 35 m pri prečnem prerezu vodnika 1,5 mm 2 baker. Velik prikazovalnik Naroč. št Za vizualizacijo temperature kolektorja in temperature ogrevalnika ter donosa toplote. Z vtičem omrežnega dela Tehnični podatki Napajanje 9 V omrežni del vtiča 230 V~, od 50 do 60 Hz Odvzem moči maks. 12 V Priključek BUS V BUS Vrsta zaščite IP 30 (v suhih prostorih) Dop. Temperatura okolice med 0 do 40 C obratovanjem, pri skladiščenju in transportu 530 Varnostni omejevalnik temperature Naroč. št. Z S termostatskim sistemom. S potopnim tulcem iz plemenitega jekla R½ x 200 mm. Nastavitvena skala in resetirni gumb v ohišju. Potreben, če je na m 2 absorberske površine na voljo volumen ogrevalnika pod 40 l. S tem se v ogrevalniku sanitarne vode zanesljivo preprečijo temperature nad 95 C. 46 VIESMNN VITOSOL

47 Solarne regulacije (nadaljevanje) Preklopna točka 120 (110, 100, 95) C Preklopna diferenca maks. 11 K Preklopna moč 6(1,5 ) 250 V~ Preklopna funkcija pri rastoči temperaturi z 2 na Tehnični podatki Priključek Trižilni vodnik s prečnim prerezom 1,5 mm 2 Vrsta zaščite IP 41 po EN DIN reg. štev. DIN STB 1169 Regulator temperature kot nadzornik temperature (maksimalna omejitev) Naroč. štev. Z S potopnim tulcem iz plemenitega jekla R½ x 200 mm. Z nastavitveno skalo v ohišju Tehnični podatki Priključek Trižilni vodnik s prečnim prerezom 1,5 mm 2 Nastavitveno območje 30 do 80 C Preklopna diferenca maks. 11 K Preklopna moč 6(1,5) 250 V~ Preklopna funkcija pri naraščajoči temperaturi z 2 na DIN reg. štev. DIN TR Regulator temperature Naroč.štev Se lahko uporabi za: Vitocell 100-B Vitocell 100-V Vitocell 340-M Vitocell 360-M S termostatskim sistemom. Z nastavitvenim gumbom na zunanji strani ohišja. Brez potopnega tulca Pri Viessmann ogrevalnikih sanitarne vode je potopni tulec del dobavnega obsega. S tirnico za prigraditev na ogrevalnik sanitarne vode ali na steno Tehnični podatki Priključitev Trižilni vodnik s prečnim prerezom 1,5 mm 2 Vrsta zaščite IP 41 po EN Nastavitveno območje 30 do 60 C, prestavljivo do 110 C Preklopna diferenca maks. 11 K Preklopna moč 6(1,5) 250 V~ Preklopna funkcija pri rastoči temperaturi z 2 na DIN reg. štev. DIN TR VITOSOL VIESMNN 47

48 Ogrevalniki sanitarne vode 9.1 Vitocell 100-U, tip CVU Za ogrevanje sanitarne vode z ogrevalnimi kotli in sončnimi kolektorji. Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 160 C Temperatura vtoka solarnega medija do 110 C Obratovalni tlak na strani ogrevalne vode do 10 bar (1,0 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) 9 Prostornina hranilnika l 300 DIN registrska št. 0266/07-13MC/E Stalna kapaciteta zgornje ogrevalne spirale kw C pri ogrevanju sanitarne vode z 10 na 45 C in temperaturi vtoka ogrevalne vode pri l/h 761 spodaj navedenem pretoku ogrevalne vode kw C l/h C kw 20 l/h C kw 15 l/h C kw 11 l/h 270 Stalna kapaciteta zgornje ogrevalne spirale kw C pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi vtoka ogrevalne vode pri l/h 395 spodaj navedenem pretoku ogrevalne vode kw C l/h C kw 15 l/h 258 Volumski pretok ogrevalne vode za navedene stalne kapacitete m 3 /h 3,0 Pretok na mestu odvzema l/min 15 Odvzemna količina vode Brez dogrevanja Volumen ogrevalnika ogret na 60 C, voda s t = 60 C (konstantno) l 110 Toplotna izolacija trda PUR pena Potrebna toplota za pripravljenost q BS kwh/24 h 1,00 (normirana karakteristična vrednost) Volumen dela pripravljenosti V aux l 127 Volumen solarnega dela V sol l 173 Dimenzije (s toplotno izolacijo) Dolžina a (7) mm 631 Skupna širina b mm 780 Višina c mm 1705 Prekucna mera mm 1790 Teža s toplotno izolacijo kg 179 Skupna obratovalna teža kg 481 Količina ogrevalne vode zgornja ogrevalna spirala l 6 spodnja ogrevalna spirala l 10 Ogrevalna površina zgornja ogrevalna spirala m 2 0,9 spodnja ogrevalna spirala m 2 1,5 Priključki (zunanji navoj) Vtok in povratek ogrevalne vode R 1 Hladna voda, topla voda R 1 Cirkulacija R 1 Opozorilo k stalni kapaciteti zgornje ogrevalne spirale Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. 48 VIESMNN VITOSOL

49 Ogrevalniki sanitarne vode (nadaljevanje) V WW/HVs/HRs TH HV/SPR1 TE Z HR 1601 c b SPR1 HRs SPR a KW/E 343 HVs E HR HR s HV HV s KW Spodnja ogrevalna spirala (solarni sistem) Priključki HV s in HR s se na ogrevalniku sanitarne vode nahajajo zgoraj Praznjenje Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Hladna voda SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika SPR2 Senzor temperature ogrevalnika solarnega sistema TE Potopni tulec za spodnji termometer TH Termometer V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Mera mm a 631 b 780 c 1705 Senzor temperature ogrevalnika pri solarnem obratovanju Namestitev senzorja temperature ogrevalnika v povratku ogrevalne vode HR s Senzor temperature ogrevalnika (dobavni obseg solarne regulacije) B Uvojni kotnik s potopnim tulcem (dobavni obseg) Koeficient kapacitete N L Po DIN Zgornja ogrevalna spirala. kumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode +50 K +5 K/-0 K. VITOSOL VIESMNN 49

50 Ogrevalniki sanitarne vode (nadaljevanje) Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 90 C 1,6 80 C 1,5 70 C 1,4 Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. 9 Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C. Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka ogrevalne vode 90 C C C 164 Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 90 C C C 16 Čas zagrevanja Navedeni časi zagrevanja se dosežejo, če je na razpolago maks. stalna kapaciteta ogrevalnika sanitarne vode pri posamezni temperaturi vtoka ogrevalne vode in ogrevanju sanitarne vode z 10 na 60 C. Čas zagrevanja (min) pri temperaturi vtoka ogrevalne vode 90 C C C VIESMNN VITOSOL

51 Ogrevalniki sanitarne vode (nadaljevanje) Upori pretoka ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Upor pretoka v mbar kpa 1,0 0,8 0,6 0,5 0,4 0, Volumski pretok sanitarne vode v l/h 8000 Upor pretoka v mbar kpa 1,0 0,8 0,6 0,5 0,4 0, Volumski pretok ogrevalne vode v l/h Upor pretoka sanitarne vode Upor pretoka ogrevalne vode, zgornja ogrevalna spirala VITOSOL VIESMNN 51

52 Ogrevalniki sanitarne vode (nadaljevanje) 9.2 Vitocell 100-B, tip CVB Za ogrevanje sanitarne vode z ogrevalnimi kotli in sončnimi kolektorji za bivalentno obratovanje. Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 160 C Temperatura vtoka solarnega medija do 160 C Obratovalni tlak na strani ogrevalne vode do 10 bar (1,0 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) 9 Prostornina hranilnika l Ogrevalna spirala zgornja spodnja zgornja spodnja zgornja spodnja DIN registrska št. 9W242/11-13 MC/E Stalna kapaciteta kw C pri ogrevanju sanitarne vode z 10 na 45 C in temperaturi l/h vtoka ogrevalne vode pri spodaj nave- kw C denem volumskem pretoku ogrevalne vode l/h C kw l/h C kw l/h C kw l/h Stalna kapaciteta kw C pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi l/h vtoka ogrevalne vode pri spodaj nave- kw C denem volumskem pretoku ogrevalne vode l/h C kw l/h Volumski pretok ogrevalne vode za navedene stalne kapacitete m 3 /h 3,0 3,0 3,0 Maks. priključna moč toplotne črpalke kw pri temperaturi vtoka ogrevalne vode 55 C in temperaturi sanitarne vode 45 C pri navedenem volumskem pretoku ogrevalne vode (ogrevalni spirali sta vezani zaporedno) Potrebna toplota za pripravljenost q BS kwh/ 1,00 1,08 1,30 (normirana karakteristična vrednost) 24 h Volumen dela pripravljenosti V aux l Volumen solarnega dela V sol l Dimenzije Dolžina a (7) s toplotno izolacijo mm brez toplotne izolacije mm Skupna širina b s toplotno izolacijo mm brez toplotne izolacije mm Višina c s toplotno izolacijo mm brez toplotne izolacije mm Prekucna mera s toplotno izolacijo mm 1792 brez toplotne izolacije mm Teža s toplotno izolacijo kg Skupna obratovalna teža z električnim grelnim vstavkom kg Količina ogrevalne vode l ,5 10,5 9 12,5 Ogrevalna površina m 2 0,9 1,5 1,0 1,5 1,4 1,9 Priključki Ogrevalne spirale (zunanji navoj) R Hladna voda, topla voda (zunanji navoj) R 1 1¼ 1¼ Cirkulacija (zunanji navoj) R Električni grelni vstavek (notranji navoj) Rp 1½ 1½ 1½ Opozorilo glede zgornje ogrevalne spirale Zgornja ogrevalna spirala je predvidena za priključitev na proizvajalca toplote. Opozorilo glede spodnje ogrevalne spirale Spodnja ogrevalna spirala je predvidena za priključitev na sončne kolektorje. Za vgradnjo senzorja temperature ogrevalnika uporabite uvojni kotnik s potopnim tulcem, ki je del dobavnega obsega. Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. Vitocell 100-B s prostornino 300 in 400 l je dobavljiv tudi v beli barvi. 52 VIESMNN VITOSOL

53 Ogrevalniki sanitarne vode (nadaljevanje) Prostornina 300 l V TH WW HV/SPR1 ELH Z HR R c a 333 Ø HVs/SPR2 HRs SPR1/ SPR2 KW/E b 343 E ELH HR HR s HV HV s KW R Praznjenje Električni grelni vstavek Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Hladna voda Opazovalna in čistilna odprtina s prirobničnim prekritjem (primerna tudi za vgradnjo električnega grelnega vstavka) SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika SPR2 Senzorji temperature/termometri TH Termometer (pribor) V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina hranilnika l 300 a mm 633 b mm 705 c mm 1746 VITOSOL VIESMNN 53

54 Prostornina 400 in 500 l g Ø 100 f i l Ogrevalniki sanitarne vode (nadaljevanje) TH WW V HV/SPR1 9 ELH Z HR c Ø 650 R HVs/SPR2 e d SPR1/ SPR2 m HRs h a 455 k KW/E 881 b E ELH HR HR s HV HV s KW R Praznjenje Električni grelni vstavek Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Hladna voda Opazovalna in čistilna odprtina s prirobničnim prekritjem (primerna tudi za vgradnjo električnega grelnega vstavka) SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika SPR2 Senzorji temperature/termometri TH Termometer (pribor) V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina hranilnika l a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm VIESMNN VITOSOL

55 Ogrevalniki sanitarne vode (nadaljevanje) Senzor temperature ogrevalnika pri solarnem obratovanju Namestitev senzorja temperature ogrevalnika v povratku ogrevalne vode HR s 9 Senzor temperature ogrevalnika (dobavni obseg solarne regulacije) B Uvojni kotnik s potopnim tulcem (dobavni obseg) Koeficient kapacitete N L Po DIN Zgornja ogrevalna spirala. kumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + 50 K +5 K/-0 K Prostornina ogrevalnika l Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 90 C 1,6 3,0 6,0 80 C 1,5 3,0 6,0 70 C 1,4 2,5 5,0 Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika Togr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka ogrevalne vode 90 C C C Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 90 C C C Odvzemna količina vode Volumen ogrevalnika ogret na 60 C. Brez dogrevanja. VITOSOL VIESMNN 55

56 Ogrevalniki sanitarne vode (nadaljevanje) Prostornina hranilnika l Pretok na mestu odvzema l/min Odvzemna količina vode l Voda s t = 60 C (konstantno) Čas zagrevanja Navedeni časi zagrevanja se dosežejo, če je na razpolago maks. stalna kapaciteta ogrevalnika sanitarne vode pri posamezni temperaturi vtoka ogrevalne vode in ogrevanju sanitarne vode z 10 na 60 C. 9 Prostornina ogrevalnika l Čas zagrevanja (min) pri temperaturi vtoka ogrevalne vode 90 C C C Upori pretoka , , ,0 50,0 40,0 30,0 20,0 B C D C Prostornina ogrevalnika 500 l (spodnja ogrevalna spirala) D Prostornina ogrevalnika 400 l (spodnja ogrevalna spirala) ,0 8,0 6,0 5,0 4,0 3,0 Upor pretoka v mbar ,0 8,0 kpa 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0, Volumski pretok ogrevalne vode v l/h Upor pretoka v mbar kpa 2,0 1,0 0,8 0,6 0,5 0,4 0, Upor pretoka sanitarne vode 2000 B Volumski pretok sanitarne vode v l/h Prostornina ogrevalnika 300 l B Prostornina ogrevalnika 400 in 500 l 8000 Upor pretoka na strani ogrevalne vode Prostornina ogrevalnika 300 l (zgornja ogrevalna spirala) B Prostornina ogrevalnika 300 l (spodnja ogrevalna spirala), prostornina ogrevalnika 400 in 500 l (zgornja ogrevalna spirala) 56 VIESMNN VITOSOL

57 Ogrevalniki sanitarne vode (nadaljevanje) 9.3 Vitocell 100-V, tip CVS Za ogrevanje sanitarne vode v povezavi s sončnimi kolektorji in električnim grelnim vstavkom. Temperatura sanitarne vode do 95 C Obratovalni tlak na strani sanitarne vode do 10 bar Primeren za naslednje naprave: Temperatura vtoka nosilnega medija toplote do 160 C Obratovalni tlak na solarni strani do 10 bar Prostornina ogrevalnika l Stalna kapaciteta (skupna) 90 C kw pri ogrevanju sanitarne vode z 10 na 45 C in temperaturi l/h vtoka nosilnega medija toplote pri spo- 80 C kw daj navedenem pretoku nosilnega medija toplote l/h C kw l/h C kw l/h C kw l/h Stalna kapaciteta (skupna) pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi vtoka nosilnega medija toplote pri spodaj navedenem pretoku nosilnega medija toplote Pretok nosilnega medija toplote za navedene stalne kapacitete Potrebna toplota za pripravljenost (normirana karakteristična vrednost) q BS pri temperaturni diferenci 45 K 90 C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 kwh/24h 1,10 1,13 1,27 Volumen pripravljenost V aux l Volumen solar V sol l Dimenzije Dolžina (7) s toplotno izolacijo mm brez toplotne izolacije mm 650 širina mm Višina s toplotno izolacijo mm brez toplotne izolacije mm 1518 Prekucna mera s toplotno izolacijo mm brez toplotne izolacije mm 1550 Teža kg Ogrevalnik sanitarne vode s toplotno izolacijo Količina nosilnega medija toplote l 5,5 10,0 10,5 Ogrevalna površina m 2 1,0 1,5 1,5 Priključki Vtok in povratek ogrevalne vode (solar) R Hladna voda, topla voda R ¾ 1 1¼ Cirkulacija R ¾ 1 1 Električni grelni vstavek R 1½ 1½ 1½ 9 Opozorilo glede stalne kapacitete Pri projektiranju z navedeno ali ugotovljeno stalno kapaciteto je treba načrtovati ustrezno obtočno črpalko. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. Navodilo za električni grelni vstavek Primeren je le za uporabo pri mehki do srednje trdi vodi do 14 dh (območje trdote srednje, do 2,5 mol/m 3 ). VITOSOL VIESMNN 57

58 Ogrevalniki sanitarne vode (nadaljevanje) Prostornina 200 l 9 BÖ TH V ELH 713 WW Z HV HR SPR KW/E BÖ Kontrolna in čistilna odprtina E Praznjenje ELH Priključek za električni grelni vstavek HR Povratek ogrevalne vode solarni sistem HV Vtok ogrevalne vode, solarni sistem KW Hladna voda SPR Potopni tulec za senzor temperature ogrevalnika oz. regulator temperature in drugo tipalo termometra (ista višina kot priključek HV) Prostornina 300 l TH V WW Z Termometer (pribor) Magnezijeva zaščitna anoda Topla voda Cirkulacija BÖ TH WW V Z 936 ELH HV HR SPR 633 KW/E BÖ Kontrolna in čistilna odprtina E Praznjenje ELH Priključek za električni grelni vstavek HR Povratek ogrevalne vode solarni sistem HV Vtok ogrevalne vode, solarni sistem KW Hladna voda SPR Potopni tulec za senzor temperature ogrevalnika oz. regulator temperature in drugo tipalo termometra (ista višina kot priključek HV) TH V WW Z Termometer (pribor) Magnezijeva zaščitna anoda Topla voda Cirkulacija 58 VIESMNN VITOSOL

59 Ogrevalniki sanitarne vode (nadaljevanje) Prostornina 390 l BÖ TH WW V Z ELH HV Ø 650 SPR HR KW/E 881 BÖ Kontrolna in čistilna odprtina E Praznjenje ELH Priključek za električni grelni vstavek HR Povratek ogrevalne vode solarni sistem HV Vtok ogrevalne vode, solarni sistem KW Hladna voda SPR Potopni tulec za senzor temperature ogrevalnika oz. regulator temperature in drugo tipalo termometra (ista višina kot priključek HV) Senzor temperature ogrevalnika pri solarnem obratovanju TH V WW Z Termometer (pribor) Magnezijeva zaščitna anoda Topla voda Cirkulacija Namestitev senzorja temperature ogrevalnika v povratku ogrevalne vode HR Senzor temperature ogrevalnika (dobavni obseg solarne regulacije) B Uvojni kotnik s potopnim tulcem (pribor) Koeficient kapacitete N L Po DIN kumulacijska temperatura ogrevalnika T sp = temperatura dotoka hladne vode +50 K +5 K/-0 K Prostornina ogrevalnika l Koeficient kapacitete N L pri temperaturi vtoka solarnega medija 90 C 4,0 9,7 15,0 80 C 3,7 9,3 15,0 70 C 3,5 8,7 11,5 VITOSOL VIESMNN 59

60 Ogrevalniki sanitarne vode (nadaljevanje) Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Opozorilo Za večcelični sklop ogrevalnikov se koeficient kapacitete N L ne more ugotoviti tako, da se koeficient kapacitete N L za posamezen ogrevalnik pomnoži s številom ogrevalnikov. Kratkočasna kapaciteta (v času 10 minut) Nanašaje se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C. 9 Prostornina ogrevalnika l Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka solarnega medija 90 C C C Opozorilo Za večcelični sklop ogrevalnikov se kratkočasna kapaciteta ne more ugotoviti tako, da se kratkočasna kapaciteta za posamezen ogravalnik pomnoži s številom ogrevalnikov. Maks. odvzemna količina (v času 10 minut) Nanašaje se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Maks. odvzemna količina (l/min) pri temperaturi vtoka solarnega medija 90 C ,2 80 C ,2 70 C ,5 Opozorilo Za večcelični sklop ogrevalnikov se maks. odvzemna količina ne more ugotoviti tako, da se maks. odvzemna količina za posamezen ogravalnik pomnoži s številom ogrevalnikov. Odvzemna količina vode Volumen ogrevalnika ogret na 60 C. Brez dogrevanja. Prostornina ogrevalnika l Odvzem l/min Odvzemna količina vode l Voda s t = 60 C (konstantno) Čas zagrevanja Navedeni časi zagrevanja se dosežejo, če je na razpolago maks. stalna kapaciteta sanitarne vode pri posamezni temperaturi vtoka in ogrevanju sanitarne vode z 10 na 60 C. Prostornina ogrevalnika l Čas zagrevanja (min) pri temperaturi vtoka solarnega medija 90 C C C VIESMNN VITOSOL

61 Ogrevalniki sanitarne vode (nadaljevanje) Upori pretoka BC B C Upor pretoka v mbar Pretok solarni medij v l/h Upor pretoka na strani solarnega medija Prostornina 200 l B Prostornina 300 l C Prostornina 390 l Upor pretoka v mbar Pretok sanitarne vode v l/h Upor pretoka na strani sanitarne vode Prostornina 200 l B Prostornina 300 l C Prostornina 390 l VITOSOL VIESMNN 61

62 Ogrevalniki sanitarne vode (nadaljevanje) 9.4 Vitocell 100-V, tip CVW Za ogrevanje sanitarne vode v povezavi s toplotnimi črpalkami do 16 kw in sončnimi kolektorji, primeren tudi za ogrevalne kotle in daljinska ogrevanja. Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 110 C Temperatura vtoka solarnega medija do 140 C Obratovalni tlak na strani ogrevalne vode do 10 bar (1,0 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) 9 Prostornina hranilnika l 390 DIN registrska št. 9W173-13MC/E Stalna kapaciteta 90 C kw 109 pri ogrevanju sanitarne vode z 10 na 45 C in temperaturi l/h 2678 vtoka ogrevalne vode pri spodaj na- 80 C kw 87 vedenem volumskem pretoku ogrevalne vode l/h C kw 77 l/h C kw 48 l/h C kw 26 l/h 639 Stalna kapaciteta pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi vtoka ogrevalne vode pri spodaj navedenem volumskem pretoku ogrevalne vode 90 C kw 98 l/h C kw 78 l/h C kw 54 l/h 929 Volumski pretok ogrevalne vode za navedene stalne kapacitete m 3 /h 3,0 Pretok na mestu odvzema l/min 15 Odvzemna količina vode Brez dogrevanja Volumen ogrevalnika ogret na 45 C, l 280 Voda s t = 45 C (konstantno) Volumen ogrevalnika ogret na 55 C, l 280 voda s t = 55 C (konstantno) Čas zagrevanja pri priključitvi toplotne črpalke z nazivno toplotno močjo 16 kw in temperaturo vtoka ogrevalne vode 55 ali 65 C pri ogrevanju sanitarne vode z 10 na 45 C min 60 pri ogrevanju sanitarne vode z 10 na 55 C min 77 Maks. priključna moč toplotne črpalke kw 16 pri temperaturi vtoka ogrevalne vode 65 C in temperaturi sanitarne vode 55 C in navedem volumskem pretoku ogrevalne vode Maks. aperturna površina, ki jo je možno priključiti na komplet solarnega prenosnika toplote (pribor) Vitosol-F m 2 11,5 Vitosol-T m 2 6 Koeficient kapacitete N L v povezavi s toplotno črpalko kumulacijska temperatura ogrevalnika 45 C 2,4 50 C 3,0 Potrebna toplota za pripravljenost q BS kwh/24 h 2,5 Dimenzije Dolžina (7) s toplotno izolacijo mm 859 brez toplotne izolacije mm 650 Skupna širina s toplotno izolacijo mm 923 brez toplotne izolacije mm 881 Višina s toplotno izolacijo mm 1624 brez toplotne izolacije mm 1522 Prekucna mera brez toplotne izolacije mm 1550 Teža s toplotno izolacijo kg 190 Skupna obratovalna teža kg 582 z električnim grelnim vstavkom Količina ogrevalne vode l 27 Ogrevalna površina m 2 4,1 Priključki Vtok in povratek ogrevalne vode (zunanji navoj) R 1¼ Hladna voda, topla voda (zunanji navoj) R 1¼ Komplet solarnega prenosnika toplote (zunanji navoj) R ¾ 62 VIESMNN VITOSOL

63 Ogrevalniki sanitarne vode (nadaljevanje) Prostornina hranilnika l 390 Cirkulacija (zunanji navoj) R 1 Električni grelni vstavek (notranji navoj) Rp 1½ Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. WW ELH1 ELH2/R 422 Z HV SPR1 WW2 SPR2 HR KW/E SPR E ELH1 ELH2 HR HV KW R Praznjenje Nastavek za električni grelni vstavek Prirobnična odprtina za električni grelni vstavek Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda Kontrolna in čistilna odprtina s prirobničnim prekritjem SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika SPR2 Senzor temperature solarnega prenosnika toplote WW1 Topla voda WW2 Topla voda iz solarnega prenosnika toplote Z Cirkulacija Koeficient kapacitete N L Po DIN 4708, brez omejitve temperature povratka. kumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + 50 K +5 K/ 0 K Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 90 C 16,5 80 C 15,5 70 C 12,0 Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka ogrevalne vode 90 C C C 455 Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 90 C C C 46 Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C brez omejitve temperature povratka. VITOSOL VIESMNN 63

64 Ogrevalniki sanitarne vode (nadaljevanje) Upori pretoka Upor pretoka mbar kpa 3 1 0,8 0,6 0,5 0,4 0, Volumski pretok sanitarne vode v l/h Upor pretoka sanitarne vode Upor pretoka mbar kpa 1 0,8 0,6 0,5 0,4 0, Volumski pretok ogrevalne vode v l/h Upor pretoka na strani ogrevalne vode Komplet solarnega prenosnika toplote Naroč. štev Za priključitev sončnih kolektorjev na ogrevalnik sanitarne vode. Primeren za naprave po DIN Do skupne trdote pitne vode 20 dh (3,6 mol/m 3 ). Dopustne temperature Solarni medij 140 C Ogrevalna voda 110 C Sanitarna voda pri obratovanju z ogrevalnim kotlom 95 C pri obratovanju s solarnim sistemo 60 C Dopustni obratovalni tlak 10 bar na strani solarnega medija, ogrevalne in sanitarne vode Preizkuševalni tlak 13 bar na strani solarnega medija, ogrevalne in sanitarne vode Minimalni odmik od stene 350 mm za vgradnjo kompleta solarnega prenosnika toplote 64 VIESMNN VITOSOL

65 Ogrevalniki sanitarne vode (nadaljevanje) Komplet solarnega prenosnika toplote VITOSOL VIESMNN 65

66 l Ogrevalniki sanitarne vode (nadaljevanje) 9.5 Vitocell 140-E, tip SEI in Vitocell 160-E, tip SES Za hranjenje ogrevalne vode v povezavi s sončnimi kolektorji, toplotnimi črpalkami in kotli na trda goriva. Primeren za naslednje naprave: Temperatura vtoka ogrevalne vode do 110 C Temperatura vtoka solarnega medija do 140 C Obratovalni tlak na strani sanitarne vode 3 bar (0,3 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) 9 Vitocell 140-E Vitocell 160-E Prostornina hranilnika l DIN registrska št. 0264/07E 0265/07E Prostornina, solarni prenosnik toplote l Dimenzije Dolžina (7) s toplotno izolacijo a mm brez toplotne izolacije mm Širina b mm Višina s toplotno izolacijo c mm brez toplotne izolacije mm Prekucna mera brez toplotne izolacije in postavitvenih mm nog Teža s toplotno izolacijo kg brez toplotne izolacije kg Priključki (zunanji navoj) Vtok in povratek ogrevalne vode R Vtok in povratek ogrevalne vode (solarno) G Solarni prenosnik toplote Ogrevalna površina m 2 1,8 2,1 1,8 2,1 Potrebna toplota za pripravljenost q BS kwh/24 h 1,63 1,67 1,63 1,67 (normirana karakteristična vrednost) Volumen dela pripravljenosti V aux l Volumen solarnega dela V sol l TH HV1/EL HV2/TR1 TH ELH TR2/TH HV3/HR1 m HR2/TR3/TH HR3/TR4 f e d c HVs/ELs HV a p n o b HR4/E k h TH g o b HR HRs HVs/HRs/ELs ELH TR1-4 Vitocell 140-E (tip SEI, 750 in 950 l) E EL Praznjenje Odzračevanje EL s Odzračevanje solarnega prenosnika toplote 66 VIESMNN VITOSOL

67 l Ogrevalniki sanitarne vode (nadaljevanje) ELH Električni grelni vstavek (obojka Rp 1½) HR Povratek ogrevalne vode HR s Povratek ogrevalne vode, solarni sistem HV HV s TH TR Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Pritrditev tipala termometra ali pritrditev dodatnega senzorja Senzor temperature oz. regulator temperature Tabela mer Vitocell 140-E Prostornina hranilnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Dolžina (7) brez toplotne izolacije o mm p mm TH HV1/EL HV2/TR1 TH TR2/TH ELH HV3/HR1 HR2/TR3/TH f e d m HR3/TR4 c HVs/ELs HV a p n HR4/E k h g HR HRs o b TH o b HVs/HRs/ELs ELH TR1-4 Vitocell 160-E (tip SES, 750 in 950 l) E Praznjenje EL Odzračevanje EL s Odzračevanje solarnega prenosnika toplote ELH Električni grelni vstavek (obojka Rp 1½) HR Povratek ogrevalne vode HR s HV HV s TH TR Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Pritrditev tipala termometra ali pritrditev za dodatnega senzorja Senzor temperature oz. regulator temperature VITOSOL VIESMNN 67

68 Ogrevalniki sanitarne vode (nadaljevanje) 9 Tabela mer Vitocell 160-E Prostornina hranilnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm Dolžina (7) brez toplotne izolacije o mm p mm Upori pretoka ,7 0,6 0,5 0,4 0, , , ,0 50, , , ,0 Upor pretoka v mbar 2 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 kpa 0,2 0,1 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0, Pretok ogrevalne vode v l/h Upor pretoka na strani ogrevalne vode Padec tlaka v mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Pretok solarnega medija v l/h B 2000 Upor pretoka na strani solarnega medija Prostornina ogrevalnika 750 l B Prostornina ogrevalnika 950 l 68 VIESMNN VITOSOL

69 Ogrevalniki sanitarne vode (nadaljevanje) 9.6 Vitocell 340-M, tip SVK in Vitocell 360-M, tip SVS Za hranjenje ogrevalne vode in ogrevanje sanitarne vode v povezavi s sončnimi kolektorji, toplotnimi črpalkami in kotli na trda goriva Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 110 C Temperatura vtoka solarnega medija do 140 C Obratovalni tlak na strani ogrevalne vode do 3 bar (0,3 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) Do skupne trdote vode 20 dh (3,6 mol/m 3 ) Prostornina hranilnika l Prostornina, ogrevalna voda l Prostornina, sanitarna voda l Prostornina, solarni prenosnik toplote l DIN registrska številka Vitocell 340-M 9W262-10MC/E Vitocell 360-M 9W263-10MC/E Dimenzije Dolžina (7) s toplotno izolacijo a mm brez toplotne izolacije o mm Širina b mm Višina s toplotno izolacijo c mm brez toplotne izolacije mm Prekucna mera brez toplotne izolacije in postavitvenih nog mm Teža Vitocell 340-M s toplotno izolacijo kg brez toplotne izolacije kg Teža Vitocell 360-M s toplotno izolacijo kg brez toplotne izolacije kg Priključki (zunanji navoj) Vtok in povratek ogrevalne vode R 1¼ 1¼ Hladna voda, topla voda R 1 1 Vtok in povratek ogrevalne vode (solarno) G 1 1 Praznjenje R 1¼ 1¼ Solarni prenosnik toplote Ogrevalna površina m 2 1,8 2,1 Prenosnik toplote, sanitarna voda Ogrevalna površina m 2 6,7 6,7 Potrebna toplota za pripravljenost q BS pri temperaturni diferenci 45 K (normirana karakteristična vrednost) kwh/24 h 1,49 1,61 Volumen dela pripravljenosti V aux l Volumen solarnega dela V sol l VITOSOL VIESMNN 69

70 Vitocell 340-M, tip SVK TH TH k g l i Ogrevalniki sanitarne vode (nadaljevanje) HV1/EL WW/Z 9 ELH m TH SPR1 HV2/HR1 SPR2/TH HR2 SPR3/TH HR3 KW f e d c a b o n n HVs/ELs E h HRs HVs/HRs/ELs ELH SPR1-3 E Praznjenje EL Odzračevanje EL s Odzračevanje solarnega prenosnika toplote ELH Električni grelni vstavek (navojni priključek Rp 1½) HR Povratek ogrevalne vode HR s Povratek ogrevalne vode, solarni sistem HV Vtok ogrevalne vode HV s Vtok ogrevalne vode, solarni sistem KW Hladna voda TH Pritrditev tipala termometra ali dodatnega senzorja SPR Senzor temperature oz. regulator temperature WW Topla voda Z Cirkulacija (uvojni kos za cirkulacijo, pribor) Tabela mer Prostornina hranilnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Dolžina brez toplotne izolacije o mm VIESMNN VITOSOL

71 l i Ogrevalniki sanitarne vode (nadaljevanje) Vitocell 360-M, tip SVS TH HV1/EL WW/Z ELH TH SPR1 HV2/HR1 SPR2/TH HR2 e d c b o HVs/ELs n n g 9 m SPR3/TH HR3 KW f a E h k HRs TH HVs/HRs/ELs ELH SPR1-3 E EL EL s ELH HR HR s Praznjenje Odzračevanje Odzračevanje solarnega prenosnika toplote Električni grelni vstavek (navojni priključek Rp 1½) Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem HV Vtok ogrevalne vode HV s Vtok ogrevalne vode, solarni sistem KW Hladna voda TH Pritrditev tipala termometra ali dodatnega senzorja SPR Senzor temperature oz. regulator temperature WW Topla voda Z Cirkulacija (uvojni kos za cirkulacijo, pribor) Tabela mer Prostornina hranilnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm n mm Dolžina brez toplotne izolacije o mm Stalna kapaciteta Stalna kapaciteta kw pri ogrevanju sanitarne vode z 10 na 45 C in temperaturi vtoka ogrevalne vode 70 C pri spodaj l/h navedenem volumskem pretoku ogrevalne vode (izmerjeno preko HV 1 /HR 1 ) Volumski pretok ogrevalne vode za navedene stalne kapacitete l/h Stalna kapaciteta kw pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi vtoka ogrevalne vode 70 C pri spodaj navedenem volumskem pretoku ogrevalne vode (izmerjeno preko HV 1 /HR 1 ) l/h Volumski pretok ogrevalne vode za navedene stalne kapacitete l/h Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. VITOSOL VIESMNN 71

72 Ogrevalniki sanitarne vode (nadaljevanje) Koeficient kapacitete N L Po DIN kumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + 50 K +5 K/-0 K in temperaturi vtoka ogrevalne vode 70 C 9 Koeficient kapacitete N L v odvisnosti od dovajane toplotne moči ogrevalnega kotla (Q D ) Prostornina hranilnika l Q D v kw Število N L 15 2,00 3, ,25 3, ,50 3, ,75 4, ,00 4,60 Opozorilo glede koeficienta kapacitete Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C in temperatura vtoka ogrevalne vode 70 C Kratkočasna kapaciteta (l/10 min) v odvisnosti od dovajane toplotne moči ogrevalnega kotla (Q D ) Prostornina hranilnika l Q D v kw Kratkočasna kapaciteta Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C in temperatura vtoka ogrevalne vode 70 C. Maks. odvzemna količina (l/min) v odvisnosti od dovajane toplotne moči ogrevalnega kotla (Q D ) Prostornina hranilnika l Q D v kw Maks. odvzemna količina 15 19,0 23, ,0 23, ,0 24, ,0 26, ,0 28,0 Odvzemna količina vode Volumen ogrevalnika ogret na 60 C. Brez dogrevanja. Pretok na mestu odvzema l/min Odvzemna količina vode Voda s t = 45 C (mešalna temperatura) 750 l l VIESMNN VITOSOL

73 Ogrevalniki sanitarne vode (nadaljevanje) Upori pretoka ,0 8,0 6,0 5,0 4,0 3, , , ,0 50, , , ,0 Upor pretoka v mbar ,8 0,6 0,5 0,4 0,3 kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 0,05 0,04 0, Pretok ogrevalne vode v l/h Upor pretoka na strani ogrevalne vode Padec tlaka v mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Pretok solarnega medija v l/h Upor pretoka na strani solarnega medija Prostornina hranilnika 750 l B Prostornina hranilnika 950 l B VITOSOL VIESMNN 73

74 Ogrevalniki sanitarne vode (nadaljevanje) ,0 80,0 60,0 50,0 40,0 30,0 20, ,0 8,0 6,0 5,0 4,0 3,0 2,0 Padec tlaka v mbar kpa 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Pretok sanitarne vode v l/h 2000 Upor pretoka na strani sanitarne vode 750/950 l 74 VIESMNN VITOSOL

75 Ogrevalniki sanitarne vode (nadaljevanje) 9.7 Vitocell 100-V, tip CV Za ogrevanje sanitarne vode v povezavi z ogrevalnimi kotli in daljinskim ogrevanjem, po izbiri z električnim ogrevanjem kot pribor za ogrevalnik sanitarne vode s prostornino 300 l in 500 l. Obratovalni tlak na strani ogrevalne vode do 25 bar (2,5 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 160 C Prostornina ogrevalnika l DIN registrska številka 9W241/11 13 MC/E Stalna kapaciteta 90 C kw pri ogrevanju sanitarne vode z l/h na 45 C in temperaturi vtoka 80 C kw ogrevalne vode pri spodaj navedenem l/h volumskem pretoku ogreval- 70 C kw ne vode l/h C kw l/h C kw l/h Stalna kapaciteta pri ogrevanju sanitarne vode z 10 na 60 C in temperaturi vtoka ogrevalne vode pri spodaj navedenem volumskem pretoku ogrevalne vode Volumski pretok ogrevalne vode za navedene stalne kapacitete Potrebna toplota za pripravljenost q BS pri temperaturni diferenci 45 K (izmerjene vrednosti po DIN C kw l/h C kw l/h C kw l/h m 3 /h 3,0 3,0 3,0 3,0 5,0 5,0 kwh/ 24 h 1,50 1,70 2,20 2,50 3,50 3,90 Dimenzije Dolžina (7) s toplotno izolacijo a mm brez toplotne izolacije mm Širina s toplotno izolacijo b mm brez toplotne izolacije mm Višina s toplotno izolacijo c mm brez toplotne izolacije mm Prekucna mera s toplotno izolacijo mm brez toplotne izolacije mm Montažna višina mm Teža s toplotno izolacijo kg Količina ogrevalne vode l 5,5 5,5 10,0 12,5 24,5 26,8 Ogrevalna površina m 2 1,0 1,0 1,5 1,9 3,7 4,0 Priključki (zunanji navoj) Vtok in povratek ogrevalne vode R ¼ 1¼ Hladna voda, topla voda R ¾ ¾ 1 1¼ 1¼ 1¼ Cirkulacija R ¾ ¾ 1 1 1¼ 1¼ 9 Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. VITOSOL VIESMNN 75

76 Prostornina 160 in 200 l BÖ V WW Z HV/SPR c SPR d HR f e b h g l Ogrevalniki sanitarne vode (nadaljevanje) 9 a b k KW/E BÖ E HR HV KW Opazovalna in čistilna odprtina Praznjenje Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda SPR Senzor temperature ogrevalnika regulacije temperature ogrevalnika ali regulator temperature V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina ogrevalnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm k mm Prostornina 300 l V SV Z HV/SPR BÖ d c SPR f e a m HR g b b k h KW/E BÖ E HR HV KW Opazovalna in čistilna odprtina Praznjenje Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda SPR Senzor temperature ogrevalnika regulacije temperature ogrevalnika ali regulator temperature V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija 76 VIESMNN VITOSOL

77 l Ogrevalniki sanitarne vode (nadaljevanje) Prostornina ogrevalnika l 300 Dolžina (7) a mm 633 Širina b mm 705 Višina c mm 1746 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 343 l mm m mm Prostornina 500 l V WW Z o HV/SPR c SPR BÖ d e a m HR g f n b b k h KW/E BÖ E HR HV KW Opazovalna in čistilna odprtina Praznjenje Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda SPR Senzor temperature ogrevalnika regulacije temperature ogrevalnika ali regulator temperature V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina hranilnika l 500 Dolžina (7) a mm 859 Širina b mm 923 Višina c mm 1948 d mm 1784 e mm 1230 f mm 924 g mm 349 h mm 107 k mm 455 l mm m mm 422 n mm 837 brez toplotne izolacije o mm VITOSOL VIESMNN 77

78 Prostornina 750 in 1000 l o a c d f e HR m g l Ogrevalniki sanitarne vode (nadaljevanje) SV Z 9 V HV/SPR BÖ SPR b k h KW/E b n BÖ E HR HV KW Opazovalna in čistilna odprtina Praznjenje Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda SPR Senzor temperature ogrevalnika regulacije temperature ogrevalnika ali regulator temperature V Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina hranilnika l Dolžina (7) a mm Širina b mm Višina c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm brez toplotne izolacije o mm Koeficient kapacitete N L Po DIN kumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + 50 K +5 K/-0 K Prostornina ogrevalnika l Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 90 C 2,5 4,0 9,7 21,0 40,0 45,0 80 C 2,4 3,7 9,3 19,0 34,0 43,0 70 C 2,2 3,5 8,7 16,5 26,5 40,0 Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L 78 VIESMNN VITOSOL

79 Ogrevalniki sanitarne vode (nadaljevanje) Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka ogrevalne vode 90 C C C Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. 9 Prostornina ogrevalnika l Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 90 C C C Odvzemna količina vode Volumen ogrevalnika ogret na 60 C. Brez dogrevanja. Prostornina hranilnika l Pretok na mestu odvzema l/min Odvzemna količina vode Voda s t = 60 C (konstantno) l Čas zagrevanja Časi zagrevanja se dosežejo, če je na razpolago maks. stalna kapaciteta ogrevalnika sanitarne vode pri posamezni temperaturi vtoka ogrevalne vode in ogrevanju sanitarne vode z 10 na 60 C. Prostornina ogrevalnika l Čas zagrevanja (min) pri temperaturi vtoka ogrevalne vode 90 C C C VITOSOL VIESMNN 79

80 Ogrevalniki sanitarne vode (nadaljevanje) 9 Upori pretoka , , , ,0 CB E D C Prostornina ogrevalnika 500 l D Prostornina ogrevalnika 750 l E Prostornina ogrevalnika 1000 l ,0 8,0 6,0 5,0 4,0 3,0 B C D E Upor pretoka v mbar kpa 10,0 8,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,5 0, Volumski pretok ogrevalne vode v l/h za posamezen ogrevalnik Upor pretoka na strani ogrevalne vode Prostornina ogrevalnika 160 in 200 l B Prostornina ogrevalnika 300 l Upor pretoka v mbar kpa 2,0 1,0 0,8 0,6 0,5 0,4 0,3 0,2 0, Upor pretoka sanitarne vode Volumski pretok sanitarne vode v l/h za posamezen ogrevalnik Prostornina ogrevalnika 160 in 200 l B Prostornina ogrevalnika 300 l C Prostornina ogrevalnika 500 l D Prostornina ogrevalnika 750 l E Prostornina ogrevalnika 1000 l 80 VIESMNN VITOSOL

81 Instalacijski pribor 10.1 Solar Divicon in solarna črpalna linija Izvedbe Glejte tudi poglavje Dimenzioniranje obtočne črpalke. Za naprave z drugim črpalnim krogotokom ali z obvodom sta potrebna Solar Divicon in solarna črpalna linija. Izvedba Visoko učinkovita obtočna črpalka s PWM krmiljenjem Brez solarne regulacije Visoko učinkovita obtočna črpalka s PWM krmiljenjem Solarni regulacijski modul, tip SM1 Visoko učinkovita obtočna črpalka s PWM krmiljenjem Vitosolic 100, tip SD1 Stopenjska obtočna črpalka Brez solarne regulacije Stopenjska obtočna črpalka Solarni regulacijski modul, tip SM1 Stopenjska obtočna črpalka Vitosolic 100, tip SD1 Opozorilo S priključnim kompletom se lahko črpalna enota Solar Divicon, tip PS10, prigradi na Vitocell 140-E/160-E in Vitocell 340-M/360M. Glejte posebne podatkovne liste. Naroč.št. za tip PS10 PS20 P10 P20 Z Z Z Z Z Z Z Z Z Z Sestava Solar Divicon in solarna črpalna linija sta predmontirani in preizkušeni na tesnost, s sledečimi sestavnimi deli: C D O E B C E Solar Divicon B Solarna črpalna linija C Termometer D Varnostna skupina E Obtočna črpalka F Zaporni ventili G Protipovratni ventili H Zaporna pipa K Praznilna pipa L Kazalnik pretoka M Izločevalnik zraka N Polnilna pipa O Priključek za raztezno posodo F C G F C G P O N F C G M E H E H L K L K VL RL RL Povratek VL Vtok VITOSOL VIESMNN 81

82 Instalacijski pribor (nadaljevanje) Razmiki Solarna črpalna linija desno ob Solar Divicon Solarna črpalna linija levo ob Solar Divicon PS10 PS20 P10 P20 P10 P20 PS10 PS Tehnični podatki 10 Tip PS10, P10 PS10, P10 PS20, P20 Obtočna črpalka (Wilo) ST15/6ECO PR 15/7.0 PR 15/7.5 Stopenjska obtočna črpalka Visoko učinkovita obtočna črpalka Nazivna napetost V~ Odvzem moči stopnja I W 36 stopnja II W 43 stopnja III W 49 min. W 3 3 maks. W Kazalnik pretoka l/min 1 do 13 1 do 13 5 do 35 Varnostni ventil (solar) bar/mpa 6/0,6 6 6/0,6 Maks. obratovalna temperatura C Maks. obratovalni tlak bar/mpa 6/0,6 6/0,6 6/0,6 Priključki (navojni spoj s steznim obročem/dvojno obročno tesnilo) Solarni krogotok mm Raztezna posoda mm Solar Divicon Solarna črpalna linija 82 VIESMNN VITOSOL

83 Instalacijski pribor (nadaljevanje) Krivulje črpalk C Črpalna višina stopnja II D Črpalna višina stopnja III Črpalna višina mbar kpa D B C 0 0 0,5 1 1,5 2 2,5 3 Črpalna količina v m³/h ,3 16, ,2 41,7 50 Črpalna količina v l/min Tristopenjska obtočna črpalka, tip PS10 in P10 Krivulja upora B Črpalna višina stopnja I B Črpalna višina mbar kpa ,5 1,0 1,5 Črpalna količina v m³/h 2,0 0 8,3 16, ,2 Črpalna količina v l/min Visoko učinkovita obtočna črpalka, tip PS10 in P10 Krivulja upora B Maks. črpalna višina VITOSOL VIESMNN 83

84 Instalacijski pribor (nadaljevanje) B 400 Črpalna višina mbar kpa 0 0 0,5 1,0 1,5 Črpalna količina v m³/h 2,0 2,5 0 8,3 16, ,2 Črpalna količina v l/min 41,7 10 Visoko učinkovita obtočna črpalka, tip PS20 in P20 Krivulja upora B Maks. črpalna višina 10.2 Priključni T kos Naroč. štev ,5 Za priključitev raztezne posode ali hladilnega telesa za zaščito pred stagniranjem v liniji vtoka Solar Divicon. Z navojnim spojem s steznim obročem in dvojnim obročnim tesnilom 22 mm Priključni vod Naroč. štev Za povezavo črpalne postaje Solar Divicon s solarnim ogrevalnikom. Valovita cev iz plemenitega jekla s toplotno izolacijo z zaščitno folijo / Valovita cev zunanji Ø 21 Ø Montažni komplet za priključni vod Potrebno samo v povezavi s priključnim vodom, naroč. št VIESMNN VITOSOL

85 Instalacijski pribor (nadaljevanje) Naroč.št. Ogrevalnik sanitarne vode a mm b mm Vitocell 100-B, 300 l Vitocell 100-B, 400 in 500 l Vitocell 140/160-E Vitocell 340/360-M Naroč.št G1 Sestavni deli: 2 uvojni koleni Tesnila 2 navojna spoja s steznim obročem 8 cevnih tulk Naroč. št in 475 b a Sestavni deli: 2 uvojni koleni (1 koleno s potopnim tulcem, 1 koleno brez tulca) Tesnila 2 navojna spoja s steznim obročem 8 cevnih tulk Ø 22 Opozorilo Pri uporabi montažnega kompleta za vgradnjo senzorja temperature ogrevalnika uvojnega kolena (dobavni obseg ogrevalnika sanitarne vode) ne potrebujete Ročni odzračevalnik Naroč. štev Navojni spoj s steznim obročem z odzračevanjem. Vgradite na najvišji točki naprave Izločevalnik zraka Naroč. štev Vgradite v vtočni vod solarnega krogotoka, prednostno pred vstopom v ogrevalnik sanitarne vode pribl VITOSOL VIESMNN 85

86 Instalacijski pribor (nadaljevanje) 10.7 Hitri odzračevalnik (s T kosom) Naroč.št pribl Vgradite na najvišji točki naprave. Z zaporno pipo in navojnim spojem s steznim obročem Priključni vod Naroč. štev Ø 22 Valovita cev iz plemenitega jekla s toplotno izolacijo z zaščitno folijo in navojnim spojem s steznim obročem. Ø Ø Solarni vtočni in povratni vod Fleksibilne valovite cevi iz plemenitega jekla s toplotno izolacijo z zaščitno folijo, navojnimi spoji s steznimi obroči in vodnikom senzorja: 6 m Naroč. štev m Naroč. štev m Naroč. štev Valovita cev notranji Ø Ø / / Ø Priključni pribor za preostale dolžine solarnega vtočnega in povratnega voda Povezovalni komplet Naroč. štev Za podaljšanje priključnih vodov: 2 cevni tulki 8 obročnih tesnil 4 podporni obroči 4 profilne objemke Priključni komplet Naroč. štev VIESMNN VITOSOL

87 Instalacijski pribor (nadaljevanje) 2 podporna obroča 2 profilni objemki Za povezavo priključnih vodov z ocevjem solarnega sistema: 2 cevni tulki 4 obročna tesnila Priključitveni komplet z navojnimi spoji s steznimi obroči Naroč. štev Za povezavo priključnih vodov z ocevjem solarnega sistema: 2 cevni tulki z navojnim spojem s steznim obročem 4 obročna tesnila 2 podporna obroča 2 profilni objemki Polnilna armatura Naroč. štev Ø Ø 22 Za spiranje, polnjenje in praznjenje solarnega sistema. Z navojnim spojem s steznim obročem Solarna ročna polnilna črpalka Naroč. štev G½ Za dodajanje tekočine in povišanje tlaka Solarna raztezna posoda Sestava in delovanje Z zapornim ventilom in pritrditvijo. VITOSOL VIESMNN 87

88 Instalacijski pribor (nadaljevanje) C Dušikova blazina D Varnostna podloga min. 3 l E Varnostna rezerva F Dobavno stanje (predtlak 3 bar, 0,3 MPa) G Poln solarni sistem brez vpliva toplote H Pod maksimalnim tlakom pri najvišji temperaturi nosilnega medija toplote Solarna raztezna posoda je zaprta posoda, v kateri je prostor za plin (dušikovo polnilo) z membrano ločen od prostora s tekočino (nosilni medij toplote), in katere predtlak je odvisen od višine sistema. Solarni medij B Dušik 10 Tehnični podatki a a b b Raztezna posoda Naroč. štev. Prostornina Ø a b Priključek Teža l mm mm kg R¾ 7, R¾ 9, R¾ 9,9 B R1 12, R1 18, Stagnacijski hladilnik a Za zaščito sistemskih komponent pred previsoko temperaturo v primeru stagniranja. Z nepretočeno ploščo za zaščito pred dotikom. Tip 21: a = 105 mm Moč pri 75/65 C: 482 W Hladilna moč pri 140/80 C: 964 W Naroč. št. Z Tip 33: a = 160 mm Moč pri 75/65 C: 834 W Hladilna moč pri 140/80 C: 1668 W Naroč. št. Z Za izčrpne informacije glejte poglavje Varnostna oprema. 88 VIESMNN VITOSOL

89 Instalacijski pribor (nadaljevanje) Termostatski mešalni avtomat Naroč. štev Za omejitev temperature iztoka tople vode v napravah za ogrevanje sanitarne vode brez cirkulacijskega voda. 70 Tehnični podatki Priključki G 1 Temperaturno območje C 35 do 60 C Maks. temperatura medija C 95 Obratovalni tlak bar/mpa 10/1, Termostatski cirkulacijski komplet Naroč. št. ZK R 3/ Za omejitev temperature iztoka tople vode v napravah za ogrevanje sanitarne vode s cirkulacijskim vodom. Termostatski mešalni avtomat z obvodnim vodom Integrirani protipovratni ventili Snemljiva toplotno izolativna prekritja Tehnični podatki Priključki R ¾ Teža kg 1,45 Temperaturno območje C 35 do 60 Maks. temperatura medija C 95 Obratovalni tlak bar 10 MPa 1 10 Protipovratni ventil Tripotni preklopni ventil Naroč. štev Pri sistemih s podporo ogrevanja prostorov. Z električnim pogonom. 125 R1 B R1 B R Uvojni kos za cirkulacijski vod Naroč.št R ½ R ½ Za priključitev cirkulacijskega voda na priključek za toplo vodo pri Vitocellu 340-M in 360-M. 950 Rp 1 Rp ½ Rp 1 VITOSOL VIESMNN 89

90 Navodila za projektiranje za montažo 11.1 Območja snežnih bremen in obremenitev z vetrom Kolektorji in pritrditveni sistem morajo biti dimenzionirani tako, da lahko kljubujejo vsem morebitnim snežnim in vetrnim obremenitvam. EN 1991, 3/2003 in 4/2005 razlikuje po celotni Evropi za vsako državo posebej med različnimi conami snežnih in vetrnih obremenitev Odmik do roba strehe Pri montaži na nagnjene strehe upoštevajte naslednje: Če je razmik med zgornjim robom kolektorskega polja in strešnim slemenom večji od 1 m, priporočamo montažo lovilne mreže za sneg. B 11 Opozorilo Če je pri integraciji v strešno konstrukcijo s prekrivnim okvirjem in stransko oblogo zahtevano dokazilo statične ustreznosti, upoštevajte odstopanje na strani 109. Kolektorjev ne montirajte v neposredni bližini napuščev, kjer lahko pride do polzenja snega. Po potrebi montirajte zadrževalno rešetko za sneg. Opozorilo Pri gradbeni statiki je treba upoštevati dodatna snežna bremena zaradi nakopičenja snega na kolektorjih ali lovilnih mrežah za sneg. Za določene dele strehe veljajo posebne zahteve: Kotno območje : omejeno na dveh straneh z robom strehe Robno območje B: omejeno na eni strani z robom strehe Minimalna širina (1 m) kotnega in robnega območja se mora izračunati po DIN 1055 in upoštevati. Na teh območjih se lahko računa s povišanimi zračnimi turbulencami. Opozorilo Za določanje odmikov na ravnih strehah vam je na na razpolago Viessmannov izračunski program SOLSTT. Glejte naslednjo sliko. B Opozorilo Navedbe glede snežnih in vetrnih obremenitev v tem navodilu za projektiranje izključujejo montažo kolektorjev na prikazanih kotnih in robnih območjih Izvedba cevovodov Pri načrtovanju upoštevajte, da se morajo vodi montirati s padcem h kolektorju. S tem je zagotovljeno boljše izparevanje za celoten solarni sistem v primeru stagniranja. Termična obremenitev vseh komponent naprave se zmanjša (glejte stran 134) Izenačitev električnega potenciala/zaščita solarnega sistema pred strelo Cevni sistem solarnega krogotoka v spodnjem delu zgradbe električno prevodno povežite po VDE. Priključitev solarnega sistema na obstoječ ali na novo izdelan strelovod, ali izdelavo lokalne izenačitve električnega potenciala, sme izvesti le avtorizirano strokovno osebje ob upoštevanju lokalnih pogojev. 90 VIESMNN VITOSOL

91 Navodila za projektiranje za montažo (nadaljevanje) 11.5 Toplotna izolacija Predvideni toplotno izolativni materiali morajo vzdržati pričakovano obratovalno temperaturo in biti trajno zaščiteni pred vplivom vlage. Nekaterih termično visoko obremenljivih odprtoceličnih izolacijskih materialov ni možno varno zaščiti pred kondenzacijsko vlago. Visokotemperaturne izvedbe zaprtoceličnih izolacijskih gibkih cevi so sicer dovolj odporne proti vlagi, a imajo maks. obremenitveno temperaturo pribl. 170 C. V območju priključnega navojnega spoja na kolektorju pa lahko nastopijo temperature do 200 C (ravni kolektor), pri vakuumskih cevnih kolektorjih pa še občutno višje. Pri temperaturah nad 170 C se izolacijski material zaskorji. Vendar pa je zaskorjeno območje omejeno le na nekaj milimetrov neposredno ob cevi. Ta preobremenitev nastopi le za kratek čas in ne pomeni nobene nevarnosti za druge gradbene dele. Toplotna izolacija solarnih vodov, ki so položeni na prostem, mora biti zaščitena proti pticam in glodalcem ter UV sevanju. Ovoj za zaščito pred glodalci (npr. s pločevino) nudi praviloma tudi zadostno zaščito pred UV sevanjem Solarni vodi Uporabite cevi iz plemenitega jekla ali standardne bakrene cevi in fitinge iz rdeče litine. Za solarne vode so primerni kovinski tesnilni sistemi (stožčasti ali navojni spoji s steznimi ali rezalnimi obroči). Če se uporabijo druga tesnila, npr. ravna tesnila, mora proizvajalec zagotoviti ustrezno odpornost na glikol, tlak in temperaturo. Ne uporabljajte: Teflona (nima odpornosti na glikol) Povezav s konopljo (niso dovolj plinotesne) Praviloma so bakreni vodi v solarnem krogotoku trdo spajkani ali stisnjeni. Mehki spoji lahko, še posebej v bližini kolektorja, zaradi maksimalnih temperatur oslabijo. Najbolj primerne so kovinsko tesneče povezave, navojni spoji s steznimi obroči ali Viessmann vtične povezave z dvojimi obročnimi tesnili. Vsi uporabljeni konstrukcijski deli morajo biti odporni na nosilni medij toplote. Opozorilo Solarni sistemi se polnijo izključno z Viessmann nosilnim medijem toplote Tyfocor LS. Pri cevovodu in pritrditvi upoštevajte visoke temperaturne razlike v solarnem krogotoku. Na predelih cevi, ki so lahko parno obremenjeni, se mora računati s temperaturnimi diferencami do 200 K, pri vseh ostalih do 120 K. Dolžinski razteg v mm B C Temperaturna diferenca v K 11 Dolžina cevi 5 m B Dolžina cevi 3 m C Dolžina cevi 1 m Solarne vode se mora na primeren način speljati skozi streho (prezračevalni strešnik). VITOSOL VIESMNN 91

92 Navodila za projektiranje za montažo (nadaljevanje) Pritrditev kolektorjev Sončni kolektorji se lahko zaradi svojih vsestranskih konstrukcijskih oblik instalirajo na skorajda vse zgradbe: pri novogradnjah ali pri posodobitvi zgradb. Lahko se namestijo na nagnjene strehe, ravne strehe in na fasade, prosto stoječe na zemljišču ali integrirano v strešno površino. Montaža na streho Pri solarnih sistemih na strehi se kolektor in ostrešje med seboj povežeta. Na vsaki pritrditveni točki škarniški kavelj, škarniška prirobnica ali strešna sponka predira raven odvajanja vode pod kolektorjem. Zato se mora vzpostaviti popolna vodna neprepustnost in varna pritrditev. Pritrditvene točke in s tem tudi morebitne pomanjkljivosti, po instalaciji niso več vidne. Upoštevati se morajo minimalni odmiki od roba strehe po DIN 1055 (glejte stran 90). Potrebna površina strehe Viessmann ponuja za pritrditev vseh tipov kolektorjev univerzalne sisteme, ki poenostavijo montažo. Pritrditveni sistemi so primerni za skoraj vse vrste streh in strešnih kritin ter za montažo na ravne strehe in na fasade. Za montažo kolektorja, cevi pokončno, dimenzije potrebne strešne površine, glejte tabelo. Pri montažni varianti s cevmi vodoravno je treba dimenziji a in b medseboj zamenjati. Za vsak nadaljnji kolektor se prišteje mera b. Kolektor Vitosol-F Vitosol 200-T, tip SPE Vitosol 200-T, tip SP2 Vitosol 300-T, tip SP3B SV SH 1,63 m 2 3,26 m 2 1,51 m 2 3,03 m 2 a v mm b v mm VIESMNN VITOSOL

93 Navodila za projektiranje za montažo (nadaljevanje) Integracija v strešno konstrukcijo Kolektor nadomesti strešno kritino. Statično varno leži na ostrešju. Pod kolektorjem je vgrajena dodatna tesnilna raven, ki nudi zaščito pred vstopajočo vodo in snegom. Kritina s profilnimi strešniki Minimalni naklon strehe 15 Dežnovaren naklon 30 Izdelava podstrehe Naklon strehe 6 do 10 manjši od dežnovarnega naklona: nepremočljiva sekundarna kritina (podstreha) Naklon strehe za več kot 10 manjši od dežnovarnega naklona: vodotesna podstreha Integracijo v strešno konstrukcijo priporočamo le pri strehah s strešniki, ki izpolnjujejo naslednje pogoje: 65 Opozorilo Pri kritinah z bitumenskimi ploščami, kot Tegalit ipd., mora biti način montaže dogovorjen s krovcem. Pod slemenom se mora pustiti najmanj 3 vrste strešnikov, da se zagotovi brezhibno odzračevanje pod streho. Kritina z bobrovcem Minimalni naklon strehe 20 Dežnovaren naklon strehe Dvojno in kronsko kritje: 30 Enojno kritje z letvami: 40 Montaža na ravno streho Pri montaži kolektorjev (prosto stoječe ali ležeče) je treba upoštevati minimalne odmike od roba strehe po normi (glejte stran 90). Če je treba zaradi mer strehe razdeliti polja, morate takoj načrtovati enako velika delna polja. Kolektorji se lahko pritrdijo na fiksno podkonstrukcijo ali na betonske plošče. Opozorilo Na nagnjenih strehah z majhnim naklonom se lahko opornike kolektorjev na škarniških sidrih (glejte stran 94) zvijači z montažnimi tirnicami. Statične pogoje strehe se mora lokalno preveriti. Pri montaži na betonske plošče se morajo kolektorji z dodatno obtežitvijo zavarovati proti drsenju, prekucnitvi in dvigu. Izdelava podstrehe Naklon strehe 6 do 10 manjši od dežnovarnega naklona: dežnotesna podstreha Naklon strehe za več kot 10 manjši od dežnovarnega naklona: vodotesna podstreha Pod slemenom se mora pustiti najmanj 3 vrste kritine, da se zagotovi brezhibno odzračevanje pod streho. Kritina s skrilavcem Minimalni naklon strehe 20 Predpisan naklon strehe Staronemško pokritje: 25 Staronemško dvojno pokritje: 22 Luskasto kritje: 25 Nemško kritje: 25 Pravokotno kritje: 22 Koničasto kritje: 30 Namestitev podstrehe Naklon strehe maks. 10 manjši od dežnovarnega naklona: vodotesna sekundarna kritina (podstreha) Naklon strehe, ki je več kot 10 manjši od dežnovarnega naklona, ni dopusten Kritina s korci Minimalni naklon strehe 15 Dežnovaren naklon 40 Izdelava podstrehe Naklon strehe 6 do 10 manjši od dežnovarnega naklona: nepremočljiva sekundarna kritina (podstreha) Naklon strehe za več kot 10 manjši od dežnovarnega naklona: vodotesna sekundarna kritina (podstreha) Drsenje pomeni premik kolektorja po površini strehe, ki ga povzroči veter zaradi slabšega statičnega trenja med površino strehe in pritrditvenim sistemom kolektorja. Zavarovanje proti drsenju lahko zagotovite z vpetjem ali pritrditvijo na drugih konstrukcijskih elementih strehe. Vlečne sile in maks. obremenitev podkonstrukcije Izračun po DIN , 3/2005 in DIN , 7/2005. Opozorilo Za izračun je na spletni strani na razpolago Viessmannov izračunski program SOLSTT. 11 Montaža na fasado Tehnična gradbena določila Pravila za izvedbo solarnih sistemov najdete v seznamu Tehničnih gradbenih določil (LTB). V njem so vse zvezne dežele zbrale Tehnična pravila za uporabo linearno podprtih zasteklitev (TRLV) Nemškega instituta za gradbeno tehniko (DIBT). Sem spadajo tudi ravni in cevni kolektorji. Pri tem je pomembna predvsem zaščita pohodnih in voznih površin pred padajočimi steklenimi deli. VITOSOL VIESMNN 93

94 Navodila za projektiranje za montažo (nadaljevanje) Previsne zasteklitve Vertikalne zasteklitve Zasteklitve z nagibnim kotom nad 10 Zasteklitve z nagibnim kotom pod 10 Pri ravnih in cevnih kolektorjih, ki se montirajo z nagibnim kotom nad Pri vertikalnih zasteklitvah, katerih zgornji rob leži maks. 4 m nad 10, dodatni varnostni ukrepi proti padajočim steklenim delom niso prometno površino, se TRLV ne uporablja. potrebni. Pri ravnih in cevnih kolektorjih, ki se montirajo z nagibnim kotom pod 10, dodatni varnostni ukrepi proti padajočim steklenim delom niso potrebni. Pri vertikalnih zasteklitvah, katerih zgornji rob sega več kot 4 m čez prometno površino, je treba z ustreznimi ukrepi učinkovito preprečiti padanje steklenih delov (npr. z razpetimi mrežami ali prestreznimi kadmi, glejte sledeče slike). > 10 > 4 m > 4 m 12 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho 12.1 Montaža s škarniškimi sidri Splošno Upoštevajte opozorila za pritrditev kolektorjev na strani 92. Ta sistem pritrditve je univerzalno uporaben za vse vrste strešnih kritin in je dimenzioniran za maks. hitrosti vetra do 150 km/h ter naslednje snežne obremenitve: Vitosol-F, tip SV: do 4,80 kn/m 2 Vitosol-F, tip SH: do 2,55 kn/m 2 Vitosol-T: do 2,55 kn/m 2 Opozorilo za Vitosol-F, tip SV Za snežne obremenitve do 2,55 kn/m 2 se vsak kolektor pritrdi na 2 montažni tirnici, pri snežnih obremenitvah 4,80 kn/m 2 je potrebna tretja tirnica. Tirnice so enake za vse snežne in vetrne obremenitve. Pritrditveni sistem vsebuje škarniška sidra, montažne tirnice, stezne kose, vijake in tesnila. Zagotavlja trajno varen prenos sil v strešno konstrukcijo. S tem se zanesljivo prepreči lom strešnikov. V regijah z višjo snežno obremenitvijo se praviloma priporoča ta pritrditveni sistem. Škarniška sidra so na voljo v dveh izvedbah: škarniško sidro za nizke strešnike, višina 195 mm škarniško sidro za visoke strešnike, višina 235 mm Da se lahko montažno tirnico privijači na škarniško sidro je treba zagotoviti maks. razmik 100 mm med zgornjim robom škarnika ali protiletev in zgornjim robom strešnika. Pri izolaciji strehe se mora pritrditev škarniških sider izvesti prilagojeno situaciji. Pri tem morajo vijaki segati min. 120 mm v nosilno leseno konstrukcijo, da se zagotovi zadostna nosilnost. Izenačitev neravnin strehe se izvede s prestavitvami na škarniškem sidru. Kriteriji za izbiro pritrditvenega sistema: Snežno breme Razmik med škarniki Streha s protiletvami ali brez (različne dolžine vijakov) 94 VIESMNN VITOSOL

95 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) B E B Škarniško sidro E Škarnik Za kritino s strešniki nudi Viessmann dve montažni varianti: z nadomestkom za strešnik z razrezovanjem strešnika s kotnim rezalnikom B 12 B F B Škarniško sidro F Nadomestek za strešnik iz umetne mase B Škarniško sidro Prilepljena zatesnitev B G B Škarniško sidro G Zatesnitev (prilepljena po celotni površini) Montaža na streho s pritrditvenimi kotniki, npr. na pločevinaste strehe Pritrditveni sistem vsebuje pritrditvene kotnike, montažne tirnice, stezne kose in vijake. Pritrditveni kotniki se privijačijo na lokalne osnovne nosilne elemente (ti so prilagojeni posamezni pločevinasti strehi). Montažne tirnice se privijačijo neposredno na pritrditvene kotnike. VITOSOL VIESMNN 95

96 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Vitosol-T, za montažo pokončno 2 Vitosol-T, za montažo vodoravno Vitosol-F, za montažo pokončno in vodoravno Ravni kolektorji Vitosol-F Montaža pokončno in vodoravno B C D 12 Kolektor B Škarniško sidro C Montažna tirnica D Montažna pločevina 96 VIESMNN VITOSOL

97 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Montaža kolektorjev pokončno B C D Kolektor B Škarniško sidro C Montažna tirnica D Nosilec cevi Montaža vodoravno (le Vitosol 200-T, tip SP2) B C D Kolektor B Škarniško sidro C Montažna tirnica D Nosilec cevi VITOSOL VIESMNN 97

98 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Montaža kolektorjev pokončno B C D Kolektor B Škarniško sidro C Montažna tirnica D Nosilec cevi Montaža kolektorjev vodoravno 12 B 44 C D Kolektor B Škarniško sidro C Montažna tirnica D Nosilec cevi 98 VIESMNN VITOSOL

99 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Oporna konstrukcija na nagnjeni strehi (škarniška sidra v povezavi z oporniki kolektorjev iz programa za montažo na ravno streho glejte na strani 110). Na nagnjenih strehah z majhnim naklonom se lahko opornike kolektorjev na škarniških sidrih zvijači z montažnimi tirnicami. Statične pogoje strehe se mora lokalno preveriti Montaža na streho s škarniškimi kavlji Splošno Upoštevajte opozorila za pritrditev kolektorjev na strani 92. Ta pritrditveni sistem se lahko uporabi za kritine s profilnimi strešniki in je dimenzioniran za maks. hitrosti vetra do 150 km/h ter snežno breme do 1,25 kn/m 2. Pritrditveni sistem vsebuje škarniške kavlje, montažne tirnice, stezne kose in vijake. Zagotavlja trajno varen prenos sil v strešno konstrukcijo. S tem se zanesljivo prepreči lom strešnikov. Pri izolaciji strehe se mora pritrditev škarniških kavljev izvesti prilagojeno situaciji. Pri tem morajo vijaki segati min. 80 mm v nosilno leseno konstrukcijo, da se zagotovi zadostna nosilnost. Izenačitev neravnin strehe s prestavitvami na škarniškem kavlju. Kriteriji za izbiro pritrditvenega sistema: Snežno breme Streha s protiletvami ali brez Škarniški kavelj Zaščita škarniškega kavlja pred korozijo z visokotemperaturnim pocinkanjem (vroče cinkanje, debelina plasti pribl. 70 μm). Škarniški kavlji se na strehah brez protiletev montirajo na škarnike. Na strehah s protiletvami se škarniški kavelj z opornim kotnikom montira neposredno na protiletev. B B Škarniški kavelj E Oporni kotnik F Škarnik G Protiletev E G F Ravni kolektorji Vitosol-F Montaža pokončno in vodoravno 12 B C D Kolektor B Škarniški kavelj C Montažna tirnica D Montažna pločevina VITOSOL VIESMNN 99

100 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Montaža kolektorjev pokončno B C D Kolektor B Škarniški kavelj C Montažna tirnica D Nosilec cevi Montaža vodoravno (le Vitosol 200-T, tip SP2) 12 B 50 C D Kolektor B Škarniški kavelj C Montažna tirnica D Nosilec cevi 100 VIESMNN VITOSOL

101 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Montaža kolektorjev pokončno B C D Kolektor B Škarniški kavelj C Montažna tirnica D Nosilec cevi Montaža kolektorjev vodoravno B C D Kolektor B Škarniški kavelj C Montažna tirnica D Nosilec cevi VITOSOL VIESMNN 101

102 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) 12.3 Montaža na streho s škarniško prirobnico Splošno Ta pritrditveni sistem se lahko uporabi za kritine z bobrovcem in skrilavcem in je dimenzioniran za maks. hitrosti vetra do 150 km/h ter snežno breme do 1,25 kn/m 2. Pritrditveni sistem vsebuje škarniško prirobnico, montažne tirnice, stezne kose in vijake. Škarniško prirobnico se lahko privijači neposredno na škarnik, letve oz. protiletve ali lesen opaž. Zagotavlja trajno varen prenos sil v strešno konstrukcijo. S tem se zanesljivo prepreči lom strešnikov. Pri izolaciji strehe se mora pritrditev škarniške prirobnice izvesti prilagojeno situaciji. Pri tem morajo vijaki segati min. 80 mm v nosilno leseno konstrukcijo, da se zagotovi zadostna nosilnost. Izenačitev neravnin strehe s prestavitvami na škarniški prirobnici. Kriteriji za izbiro pritrditvenega sistema: Strešna kritina Snežno breme B F B E B Škarniška prirobnica F Zatesnitev (prilepljena po celotni površini) 12 B Škarniška prirobnica E Škarnik 102 VIESMNN VITOSOL

103 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Ravni kolektorji Vitosol-F Montaža pokončno in vodoravno B C D Kolektor B Škarniška prirobnica C Montažna tirnica D Montažna pločevina Vakuumski cevni kolektorji Vitosol 200-T, tip SP2 in Vitosol 300-T, tip SP3B Montaža kolektorjev pokončno 12 B C D Kolektor B Škarniška prirobnica C Montažna tirnica D Nosilec cevi VITOSOL VIESMNN 103

104 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Montaža vodoravno (le Vitosol 200-T, tip SP2) B C D Kolektor B Škarniška prirobnica C Montažna tirnica D Nosilec cevi 12 Vakuumski cevni kolektorji Vitosol 200-T, tip SPE Montaža kolektorjev pokončno B C D Kolektor B Škarniška prirobnica C Montažna tirnica D Nosilec cevi 104 VIESMNN VITOSOL

105 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Montaža kolektorjev vodoravno B C D Kolektor B Škarniška prirobnica 12.4 Montaža na streho za valovite plošče Upoštevajte opozorila za pritrditev kolektorjev na strani 92. C Montažna tirnica D Nosilec cevi Ta pritrditveni sistem se lahko uporabi za kritino z valovitimi ploščami. Pritrditveni sistem vsebuje pritrditvene kavlje, montažne tirnice, stezne kose in vijake. Prenos sil v strešno konstrukcijo poteka preko pritrditvenih kavljev in strešne kritine. Ker je ta lahko zelo različna, pri nastopajočih bremenih ni možno izključiti poškodb. Zato priporočamo, da se lokalno predvidi varnostne preventivne ukrepe za tesnost strehe. 12 B Pritrditveni kavlji za profil valovite plošče 5 in 6 B Pritrditveni kavlji za profil valovite plošče Montaža na streho za pločevinaste strehe Splošno Upoštevajte opozorila za pritrditev kolektorjev na strani 92. Pritrditveni sistem vsebuje pritrditvene kotnike, montažne tirnice, stezne kose in vijake. Pritrditveni kotniki se privijačijo na lokalne osnovne nosilne elemente (ti so prilagojeni posamezni pločevinasti strehi). VITOSOL VIESMNN 105

106 Navodila za projektiranje za montažo na nagnjeno streho montaža na streho (nadaljevanje) Montažne tirnice se privijačijo neposredno na pritrditvene kotnike. B C Vitosol-F, za montažo pokončno in vodoravno B Vitosol-T, za montažo pokončno C Vitosol-T, za montažo vodoravno Navodila za projektiranje za montažo na nagnjeno streho integracija v strešno konstrukcijo 13.1 Integracija v strešno konstrukcijo s prekrivnim okvirjem Upoštevajte opozorila za pritrditev kolektorjev na strani 93. Ta pritrditveni sistem je dobavljiv samo za kritino s strešniki. Če se montira več kolektorjev drugega nad drugim, se mora med vrstami kolektorjev pustiti 2 do 3 vrste strešnikov razmika. B E Potrebna površina strehe: a = 3000 mm, b = 4000 mm C 13 Kolektor B Prekrivni okvir C Montažna letev E luminijasta obloga (odtok vode) 13.2 Integracija v strešno konstrukcijo s prekrivnim okvirjem in stransko oblogo Upoštevajte opozorila za pritrditev kolektorjev na strani 93. Za ta način montaže so primerni ravni kolektorji Vitosol 200-F, tip SH in SV. Opozorilo Pri tipu SH ni predvidena montaža za en kolektor. Montažne variante Ta integracija v strešno konstrukcijo je primerna za profilne strešnike, bobrovec in skrilavec: Za nagibe streh od 15 do 20 in 20 do 65. Montaža kolektorjev v eni in dveh vrstah. Več kot dve vrsti druga nad drugo po povpraševanju. Osnovna varianta Za kritino s profilnimi strešniki Dizajn varianta B Za kritino z bobrovcem in skrilavcem 106 VIESMNN VITOSOL

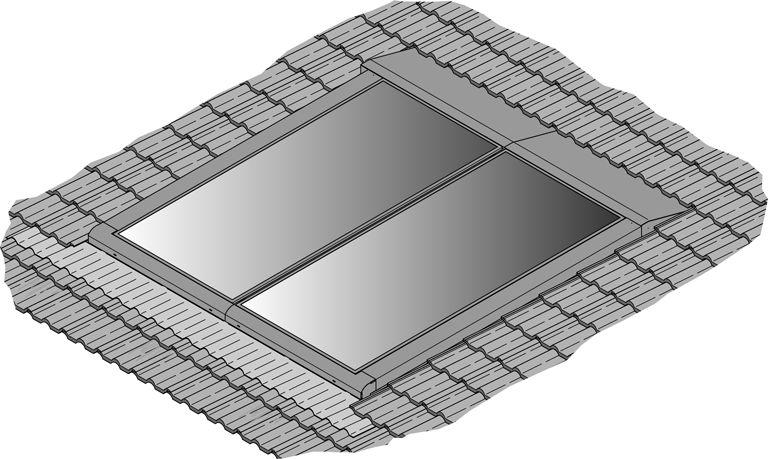

107 Navodila za projektiranje za montažo na nagnjeno streho integracija v strešno konstrukcijo (nadaljevanje) Osnovna varianta Dizajn varianta B Paket s stranskim prekritjem (levo in desno). Paket s stranskim prekritjem (levo in desno) in prekritji za zgornjo in spodnjo vrsto kolektorjev. Prednosti: Ta izvedba je zlasti primerna za strehe z naklonom nad 20. Preprečitev kopičenja snega nad kolektorji (sneg lažje zdrsi). Solarni vodi se lahko speljejo skozi streho pod zgornjimi pločevinami oplaščenja. Pritrditveni sistemi so zasnovani za naklone in vrste streh, ki so navedeni v sledeči tabeli (varianti in B glejte na prejšnjih slikah): Tip SV SH Naklon strehe 15 do do do do 65 Profilni strešniki, B, B Skrilavec B B Bobrovec B B Paketi montažnih letev s pritrditvenimi vijaki ali brez njih Pogoji za dokazilo statične ustreznosti: Maks. snežno breme 2,55 kn/m 2, hitrosti vetra do 150 km/h in razmiki med škarniki maks. 800 mm. Vijaki 8 x 120 ssy Plus VG z DIBT atestom za uvojno širino v škarnike 60 mm. Montažna letev 40 x 120 mm, za vsak škarnik sta potrebna dva vijaka. Paket montažnih letev Podjetje Viessmann nudi ta paket, če strešne letve na mestu samem niso dovolj nosilne. Sestavni deli: Montažne letve 40 x 120 mm/40 x 60 mm, NH S10 ÜH-TS Paket dokazila statične ustreznosti Podjetje Viessmann nudi ta paket za dokazilo statične ustreznosti vse do ostrešja. Dokazilo statične ustreznosti je izpolnjeno pod naslednjimi pogoji: Maks. snežno breme 2,55 kn/m 2 Hitrosti vetra do 150 km/h Razmiki med škarniki maks. 800 mm Sestavni deli: Montažne letve 40 x 120 mm/40 x 60 mm, NH S10 ÜH-TS Vijaki 8 x 120 mm z atestom DIBT za razširjeno dokazilo statične ustreznosti vse do ostrešja 13 Tx40 8x120 Tx25 5x70 VITOSOL VIESMNN 107
