1 Infrastructură SOLUȚII COMPLETE PENTRU INFRASTRUCTURĂ Drumuri, giratorii, scuaruri, parcuri și piețe

2 Produsele Semmelrock Stein+Design sunt marcate cu următoarele simboluri: Semmelrock Protect Culori care nu se deteriorează în timp. Rezistență la intemperii, murdărie și la soluții de topire a gheții. Risc redus de apariție a eflorescențelor. Criterii CE Pavajele, dalele şi bordurile Semmelrock au înscris simbolul CE, garanţia verificării produselor conform cu EN 1338 (pavele), EN 1339 (dale) şi EN 1340 (borduri). Semmelrock Concept Aspect unitar obținut prin combinarea diferitelor produse din aceeași gamă. Forma combi Dimensiuni combinate cu mai multe forme pentru un aspect original. Sistemul Einstein Sistem patentat de îmbinare cu elemente speciale de distanțiere. Calitate Produsele Semmelrock sunt realizate şi verificate în conformitate cu normele europene EN 1338, EN 1339 şi EN Finisarea suprafeţelor Finisare specială obținută prin tehnologii variate. Rezistenţă la îngheţ şi sare de degivrare Semmelrock garantează rezistenţa la îngheţ şi sare de degivrare pentru toate produsele declarate conform cu EN 1338, EN 1339şi EN Capacitate portantă Adecvat pentru trafic pietonal Important: Adecvat pentru trafic auto ușor Capacitatea de rezistenţă la trafic este o funcţionalitate optimă în condițiile în care montajul a fost realizat în conformitate cu instrucțiunile aferente. În general, vă recomandăm să apelaţi la consiliere profesională pentru alegerea produsului adecvat. Adecvat pentru trafic auto greu 2

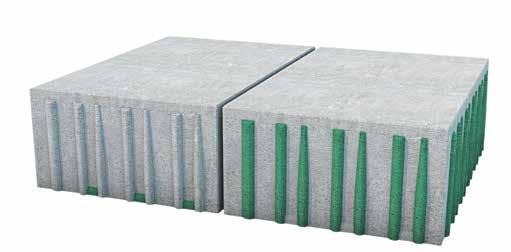

3 Sistemul Einstein Cea mai bună tehnică de îmbinare cu distanţiere Sistemul Einstein este un sistem patentat, prevăzut cu un element special de îmbinare cu distanţiere. Această tehnică este special concepută pentru suprafeţe exploatate intens, cu trafic greu şi încărcări mari. Prin elementele de îmbinare şi distanţare integrate în sistemul elementelor de pavaj, se asigură o distanţă de rosturi conform standardelor. Aceasta face posibilă o umplere a rosturilor corespunzătoare între pavaje. Vizualizaţi filmul de animaţie pe Rost pentru umplerea corectă, conform normelor Elementul special de îmbinare Elemente de legătură Avantaje: 1 Special pentru suprafeţe exploatate intens, cu încărcări mari. 2 Nu se produc deplasări, deformări sau înfundări ale pavajului sau deteriorări ale canturilor. 3 Distanţă exactă între rosturi şi umplere corectă a acestora prin elemente de distanţare, fixare şi legătură. 4 Varietate mare de punere în operă, prin numeroase formate, culori şi tipuri de suprafeţe. 5 Refolosirea pavajelor după decopertări, fără deteriorări ale suprafețelor și canturilor. 6 Rezistenţă mare la temperaturi ridicate. 7 Rezistenţă la îngheţ şi sare de degivrare. 8 Rezistenţă la murdărie. Semmelrock. A Wienerberger company. 3

4 BORDURI / DELIMITĂRI BORDURI Nr. buc. /ml buc. 100 x 15 x 25 cm standard 3490 Bordură 100x15x25 cm, gri teșită 1,00 15,00 81, ,45 15,00 17, x 5 x 20 cm standard 3454 Bordură 100x5x20 cm, bej dreaptă 1,00 48,00 22, ,16 48,00 19,00 standard 3466 Bordură 100x5x20 cm, brun dreaptă 1,00 48,00 22, ,16 48,00 19,00 standard 3468 Bordură 100x5x20 cm, gri dreaptă 1,00 48,00 22, ,16 48,00 19,00 standard 3478 Bordură 100x5x20 cm, negru dreaptă 1,00 48,00 22, ,16 48,00 19,00 standard 3456 Bordură 100x5x20 cm, roșu dreaptă 1,00 48,00 22, ,16 48,00 19,00 standard 3476 Bordură 100x8x25 cm, gri dreaptă 1,00 33,00 45, ,44 33,00 14, x 8 x 25 cm standard 3421 Bordură 100x8x25 cm, roșu dreaptă 1,00 33,00 45, ,44 33,00 14,00 standard 6510 Bordură 50x10x15 cm, bej teșită 2,00 100,00 16, ,00 100,00 13,00 50 x 10 x 15 cm standard 5647 Bordură 50x10x15 cm, gri teșită 2,00 100,00 16, ,00 100,00 13,00 standard 5672 Bordură 50x10x15 cm, gri rotunjită, tip B1 2,00 100,00 16, ,00 100,00 13,00 standard 7974 Bordură 50x10x15 cm, negru teșită 2,00 100,00 16, ,00 100,00 13,00 standard 5807 Bordură 50x10x15 cm, roșu tesită 2,00 100,00 16, ,00 100,00 13,00 standard 3539 Bordură 50x12x25 cm, gri teșită 2,00 36,00 31, ,08 36,00 19,00 standard 6941 Bordură 50x15x10 cm, brun teșită 2,00 100,00 18, ,00 100,00 12,00 standard 5769 Bordură 50x15x25 cm, gri fantă 15 cm 2,00 30,00 42, ,40 30,00 17,00 50 x 15 x 25 cm standard 3677 Bordură 50x15x25 cm, gri fantă 10 cm 2,00 30,00 42, ,60 30,00 17,00 standard 3015 Bordură 50x18x35 cm, gri teșită 2,00 16,00 72, ,00 16,00 19,00 4 Culori standard: roșu, gri; Culori disponibile: negru, bej, alb, brun; Culori speciale: la cerere

5 BORDURI / DELIMITĂRI BORDURI Nr. buc. /ml buc./ml 50 x 20 x 25 cm standard 0589 Bordură 50x20x25 cm, alb teșită 2,00 24,00 55, ,96 24,00 16,00 standard 4786 Bordură 50x20x25 cm, alb teșită 2,00 24,00 55, ,96 24,00 16,00 standard 3521 Bordură 50x20x25 cm, gri teșită 2,00 24,00 55, ,96 24,00 16,00 standard 7969 Bordură 50x20x25 cm, negru teșită 2,00 24,00 55, ,96 24,00 16,00 standard 5680 Bordură 50x20x25 cm, roșu teșită 2,00 24,00 55, ,96 24,00 16,00 standard 3782 Bordură 50x25x20 cm, gri fantă rotunjită teșită (fantă rotunjită) 2,00 24,00 54, ,08-16,00 standard 7074 Bordură 50x5x20 cm, gri dreaptă 2,00 96,00 11, ,16 96,00 20,00 50 x 5 x 20 cm standard 5379 Bordură adâncită 40x20x15 cm, gri dreaptă 2,50 60,00 27, ,00 60,00 13,00 premium 7479 Bordură antichizată 33x25x8 cm, antracit dreaptă 3,03 90,00 14, ,00 90,00 17,00 premium 7477 Bordură antichizată 33x25x8 cm, gri dreaptă 3,03 90,00 14, ,00 90,00 17,00 premium 7478 Bordură antichizată 33x25x8 cm, roșu dreaptă 3,03 90,00 14, ,00 90,00 17,00 20 x 20 x 25 cm 10 x 20 x 25 cm standard 3836 Bordură combi 20x20x25, 10x20x25 cm, gri combi 6,66 10,80 21,66; 10, ,80 10,80 18,00 import 3533* Bordură curbă 39x15x25, Ø0,5m, gri fără cant 2,56 30,00 27, ,00 39 x 15 x 25 cm import 3534* Bordură curbă 52x15x25, Ø1m, gri fără cant 1,92 15,00 39, ,00 52 x 15 x 25 cm 78 x 15 x 25 cm import 3535* Bordură curbă 78x15x25, Ø2m, gri fără cant 1,28 15,00 61, ,00 50 x 25 x 25 cm standard 0176 Bordură racord stânga + dreapta 50x25x25 cm, gri racord 2,00 12,00 64, ,00 22,00 standard 0175 Bordură rampă 50x25x25cm, gri rampă 2,00 24,00 53, ,12 24,00 17,00 50 x 25 x 25 cm * Se poate utiliza doar împreună cu bordura stradală cu fantă de 10 cm. Semmelrock. A Wienerberger company. 5

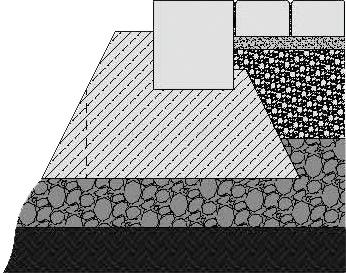

6 GENERALITĂŢI: Bordurile de beton corespund condiţiilor din SR EN Domenii de utilizare Bordurile din beton sunt utilizate la trotuarele adiacente părţii carosabile şi la încadrarea părţii carosabile a străzii, când trotuarele sunt separate prin fâşii verzi de partea carosabilă sau când nu se prevăd trotuare. Bordurile din beton sunt utilizate, de asemenea, pentru delimitarea suprafeţelor cu diferite volume de trafic, precum şi pentru consolidarea marginilor acestor suprafeţe. Caracteristici produs - suprafață finisată din beton aparent rezistent la uzură - stratul de bază din beton cu rezistență ridicată la solicitări mecanice. INSTRUCŢIUNI DE MONTAJ: Fundaţia Fundația se poate realiza pe suport flexibil din pietriș sau pe strat de bază din beton. Terenul trebuie să fie stabilizat prin compactare manuală sau mecanică. Realizarea stratului de beton Fundația trebuie realizată din beton de cel puțin clasa C 16/20. Stratul de beton poate fi realizat cu sau fără suporți de spate, luând în considerare și tipul pavajului. Montarea bordurilor de beton 1. Pe fundaţia de beton întărit se toarnă un strat de mortar de ciment (1:3 ciment / nisip) de cca. 25 mm grosime pe care se fixează bordurile din beton. 2. Bordurile din beton se montează astfel încât sarcina să fie uniform distribuită pe suprafaţa stratului de mortar de ciment. 3. Suprafeţele de contact ale bordurilor cu mortarul de ciment trebuie umezite înainte de aşezare, pentru a se obţine o priză optimă. Încastrarea bordurilor din beton Betonul de încastrare se toarnă pe fundaţia de beton a bordurii, se compactează cu maiul şi se netezeşte cu mistria. Lăţimea încastrării trebuie să fie egală cu cel puţin lăţimea bordurii, sau: - 75 mm pentru aleile pietonale; mm pentru drumuri; mm pentru autostrăzi. Rostuirea Bordurile se pot monta cu rosturi de 8-10 mm, umplute cu mortar de ciment (1:4 ciment/nisip). Rosturile trebuie completate în întregime, pe toată suprafaţa bordurii şi bine compactate. Rosturile de dilatare din betonul de încastrare se realizează de cca. 10 mm, din 15.0 m în 15.0 m. Bordurile se pot monta şi cu rosturi neumplute ( cap la cap ), cu lăţimea de 2-3 mm. Rosturile se vor umple cu materiale de construcţii adezive şi plastice. Trecerile şi razele Se realizează prin folosirea bordurilor curbe sau a bordurilor tăiate. Bordurile din beton tăiate este necesar să aibă minim 30 cm lungime. Observaţii: în cazul devierii aliniamentului de montaj cu un unghi α faţă de cel iniţial, se vor monta borduri de beton tăiate la un unghi α/2. DETALIU DE MONTAJ: Înălțime bordură 20 Înălțime reazem pentru bordură 1:2 cca. 63 o >5 Lățime bordură beton de montaj Grosimea pavajului în funcție de solicitare; rosturi: spărtură granulație 0,3-1,5 mm Pat de split 3-5 cm: granulație 2/4 sau 4/8 mm cm strat superior portant nestabilizat, granulație 0/18 mm cm strat superior portant nestabilizat, granulație 0/63 mm Terenul de fundație Lățime 15 bordură Lățime bordură +40 6

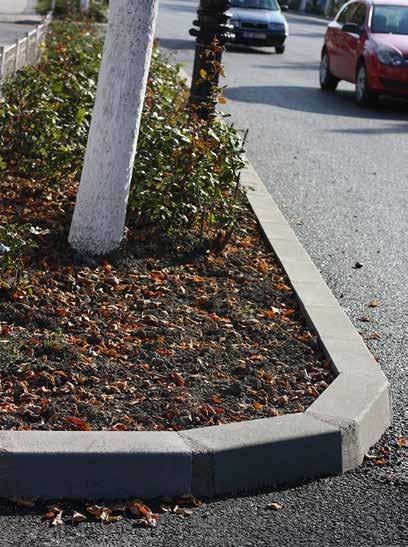

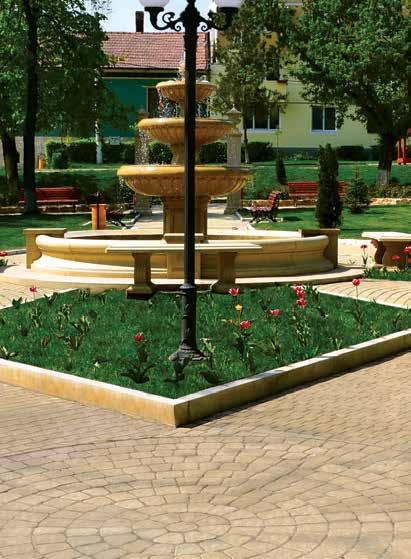

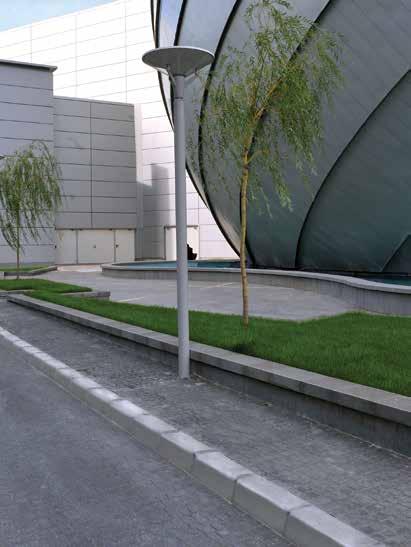

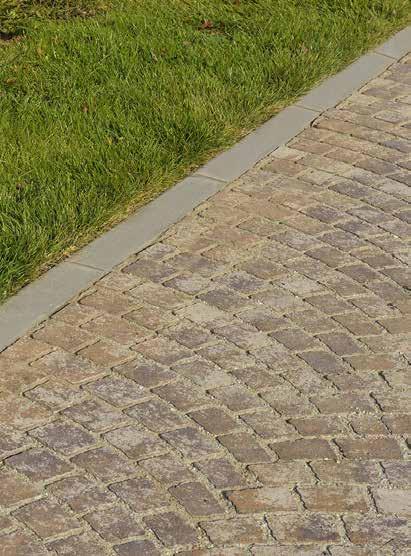

7 Bordură - Liceul Internațional de Informatică, București Bordură dreaptă Parc, Bistrița Bordură - Proiect public, Giurgiu Bordură stradală AFI Palace Cotroceni, București Semmelrock. A Wienerberger company. 7

8 TREPTE / DELIMITĂRI RIGOLE buc. standard 6477 Dală completare 33x21x10 cm, gri dale completare 14,43 96,00 16, ,22 6,65 14,00 33 x 21 x 10 cm 33 x 21 x 8 cm standard 6474 Dală completare 33x21x8 cm, gri dale completare 14,43 120,00 12, ,40 8,32 14,00 40 x 33 x 10 cm premium 6478 Dală completare 40x33x10 cm, gri dale completare 7,58 72,00 29, ,24 72,00 10,00 premium 6479 Dală completare 50x33x10 cm, gri dale completare 6,06 48,00 37, ,20 7,92 11,00 50 x 33 x 10 cm 50 x 33 x 8 cm standard 6476 Dală completare 50x33x8 cm, gri dale completare 6,06 60,00 30,83 1,871,80 9,90 11,00 standard 6259 Dală înclinată 33x30x12x10 cm, gri fără cant 3,30 60,00 21, ,00 18,18 17,00 40 x 40 x 12 cm standard 3411 Rigolă 40x40x12 cm, gri cu cant 2,50 30,00 41, ,00 30,00 17,00 standard 5808 Rigolă 40x40x12 cm, roșu cu cant 2,50 30,00 41, ,00 30,00 17,00 standard 5189 Rigolă 50x20x8 cm, gri cu cant 2,00 96,00 16, ,20 96,00 14,00 50 x 20 x 8 cm standard 6678 Rigolă 50x20x8 cm, roșu cu cant 2,00 96,00 16, ,20 96,00 14,00 standard 3844 Rigolă acostament 60x33x15 cm, gri cu cant 3,00 12,00 70,71 870,52 3,96 20,00 60 x 33 x 15 cm standard 6472 Rigolă pereată 63x33x10 cm, gri L 3,00 18,00 55, ,08 6,00 20,00 63 x 33 x 8 cm standard 6471 Rigolă pereată 63x33x8 cm, gri L 3,00 18,00 55, ,08 6,00 20,00 76 x 33 x 8 cm standard 6470 Șanț pereat 76x33x8 cm, gri tip U 3,00 18,00 63, ,00 6,00 18,00 standard 6473 Şanţ pereat 76x33x10 cm, gri tip U 3,00 18,00 77, ,00 18,00 15,00 Produsele speciale ce nu se regăsesc în broșură pot fi livrate la cerere (Rigolă carosabilă, Placă / Dală rigolă carosabilă armată, Elemente taluzare etc.) 8 Culori standard: roșu, gri; Culori disponibile: negru, bej, alb, brun; Culori speciale: la cerere

9 GENERALITĂŢI: La montajul canalelor de evacuare din beton prefabricat tip rigole trebuie respectate prevederile şi prescripţiile tehnice legale în vigoare. Ca bază pentru un montaj profesional sunt valabile datele actuale din normativele şi specificaţiile tehnice din construcţii, cât şi detaliile de execuţie din proiectele de specialitate. canalelor de evacuare din beton prefabricat tip rigolă (SR EN 1433:2003 şi SR EN 1433:2003/A1:2006) sunt admise deviaţii de ± 2 mm la dimensiunile în plan, respectiv ± 2 mm la grosime, ale rigolelor de beton din valoarea nominală a acestora şi acest lucru trebuie avut în vedere la montaj prin realizarea unui pat de montaj corespunzător. Pentru a evita deteriorarea canalelor de evacuare din beton prefabricat tip rigole în timpul montajului, vă recomandăm, suplimentar faţă de setul de reguli tehnice de mai sus, utilizarea unor dispozitive de ridicat corespunzătoare ca şi ajutor la montaj. Conform normelor de calitate ale INSTRUCŢIUNI DE MONTAJ: Înainte de a începe operaţia de montaj, se verifică elementele canalului de evacuare pentru identificarea eventualelor defecte vizibile. Elementele canalului de evacuare se montează manual, respectând detaliile de execuţie din proiectul de specialitate al lucrării. Pentru realizarea etanşeităţii la apă a canalului de evacuare, se recomandă utilizarea ca liant la îmbinările dintre elementele prefabricate din beton a unui mortar de ciment de tip M 100. Fundaţia Principalele operaţiuni care se execută sunt următoarele: se realizează excavaţia necesară realizării canalului de evacuare conform soluţiei constructive alese, asigurându-se o pantă longitudinală către sistemul de drenaj şi evacuare către emisarul din aval; se compactează terenul de fundare al canalului de evacuare, utilizând placa vibratoare sau ruloul compactor, pentru a se obţine o nivelare corespunzătoare şi pentru evitarea apariţiei unor tasări inegale ulterior. Stratul portant Pe toată lungimea terenului de fundare se realizează un pat de nisip uscat de 5 cm grosime; Se compactează patul de nisip uscat pe toată lungimea amplasamentului canalului de evacuare, utilizând placa vibratoare sau ruloul compactor. DETALIU DE MONTAJ: Semmelrock. A Wienerberger company. 9

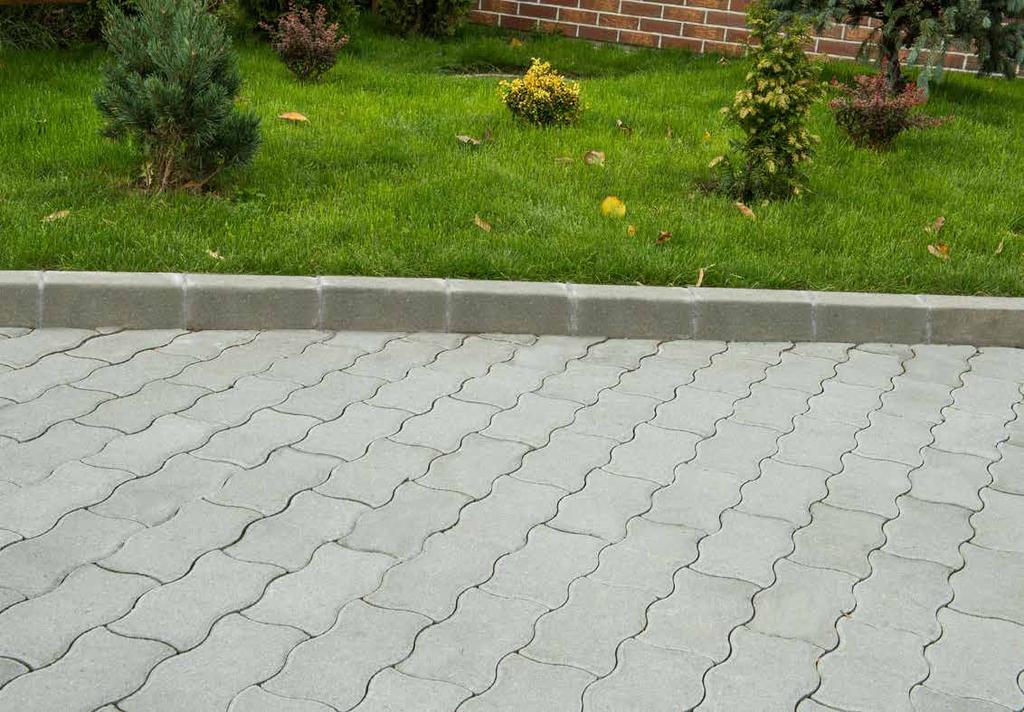

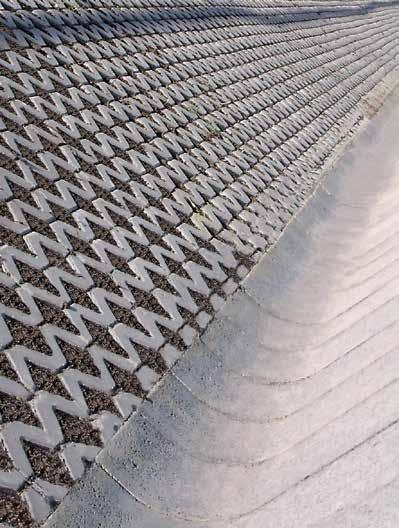

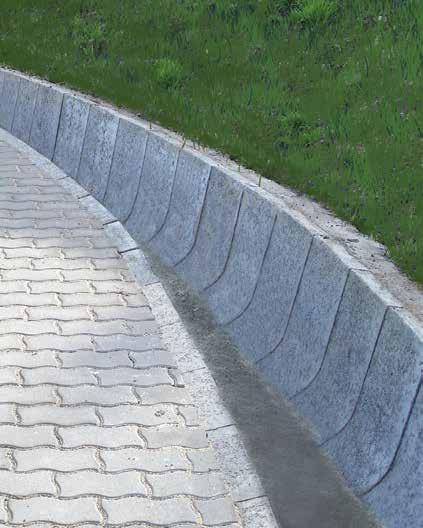

10 Șanț pereat Fabrica PlantExtrakt, Cluj Șanț pereat Fabrica PlantExtrakt, Cluj Uniwelle, bordura - restaurant, Ploiești 10

11 PAVAJE RETTANGO buc. medie 8810 Rettango 10x20x6 cm, brun roșcat cu cant 50,00 480,00 2, ,40 9,60 17,00 10 x 20 cm medie 4682 Rettango 10x20x6 cm, cappuccino cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 0187 Rettango 10x20x6 cm, frunziș de toamnă cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 8401 Rettango 10x20x6 cm, gri cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 1077 Rettango 10x20x6 cm, gri fără cant fără cant 50,00 480,00 2, ,00 9,60 17,00 medie 8814 Rettango 10x20x6 cm, gri închis cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 9826 Rettango 10x20x6 cm, mediteran cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 8309 Rettango 10x20x6 cm, negru cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 3330 Rettango 10x20x6 cm, negru fără cant 50,00 480,00 2, ,00 9,60 17,00 medie 8442 Rettango 10x20x6 cm, roșu cu cant 50,00 480,00 2, ,40 9,60 17,00 medie 1078 Rettango 10x20x6 cm, roșu fără cant 50,00 480,00 2, ,00 9,60 17,00 medie 9036 Rettango 10x20x8 cm, brun roșcat cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 9827 Rettango 10x20x8 cm, cappuccino cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 8529 Rettango 10x20x8 cm, frunziș de toamnă cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 8353 Rettango 10x20x8 cm, gri cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 9037 Rettango 10x20x8 cm, gri închis cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 6943 Rettango 10x20x8 cm, mediteran cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 8356 Rettango 10x20x8 cm, negru cu cant 50,00 384,00 3, ,80 7,68 15,00 medie 8354 Rettango 10x20x8 cm, roșu cu cant 50,00 384,00 3, ,80 7,68 15,00 UNIWELLE buc. standard 5109 Uniwelle 11,25x22,5x6 cm, gri cu cant 40,00 400,00 3, ,00 10,00 16,00 standard 5195 Uniwelle 11,25x22,5x6 cm, roșu cu cant 40,00 400,00 3, ,00 10,00 16,00 11,25 x 22,5 cm standard 5112 Uniwelle 11,25x22,5x8 cm, gri cu cant 40,00 400,00 4, ,00 10,00 12,00 standard 5095 Uniwelle 11,25x22,5x8 cm, roșu cu cant cu cant 40,00 400,00 4, ,00 10,00 12,00 Semmelrock. A Wienerberger company. 11

12 PAVAJE AUTOBLOCANT buc. standard 5016 Autoblocant 20x16,5x10 cm, gri cu cant 35,00 264,00 6, ,50 9,43 11,00 20 x 16,5 cm standard 3616 Autoblocant 20x16,5x10 cm, roșu cu cant 35,00 264,00 6, ,50 9,43 11,00 standard 4998 Autoblocant 20x16,5x6 cm, gri cu cant 35,00 330,00 3, ,40 9,43 17,00 standard 5003 Autoblocant 20x16,5x6 cm, negru cu cant 35,00 330,00 3, ,40 9,43 17,00 standard 5002 Autoblocant 20x16,5x6 cm, roșu cu cant 35,00 330,00 3, ,40 9,43 17,00 standard 5071 Autoblocant 20x16,5x8 cm, gri fără cant 35,00 330,00 4, ,30 9,43 13,00 standard 5020 Autoblocant 20x16,5x8 cm, gri cu cant 35,00 330,00 4, ,30 9,43 13,00 standard 5025 Autoblocant 20x16,5x8 cm, negru cu cant 35,00 330,00 4, ,30 9,43 13,00 standard 5024 Autoblocant 20x16,5x8 cm, roșu cu cant 35,00 330,00 4, ,30 9,43 13,00 standard 5005 Autoblocant 6 cm, longitudinal gri cu cant 35,00 240,00 3,16 780,40 6,86 22,00 20 x 14 cm standard 5007 Autoblocant 6 cm, longitudinal roșu cu cant 35,00 240,00 3,16 780,40 6,86 22,00 standard 5010 Autoblocant 6 cm, transversal gri cu cant 70,00 480,00 1,89 929,20 6,86 22,00 9,9 x 16,5 cm standard 5012 Autoblocant 6 cm, transversal roșu cu cant 70,00 480,00 1,89 929,20 6,86 22,00 standard 5031 Autoblocant 8 cm, longitudinal gri cu cant 35,00 240,00 4, ,00 6,32 19,00 standard 5034 Autoblocant 8 cm, longitudinal negru cu cant 35,00 240,00 4, ,00 6,32 19,00 standard 5033 Autoblocant 8 cm, longitudinal roșu cu cant 35,00 240,00 4, ,00 6,32 19,00 standard 3622 Autoblocant 8 cm, transversal gri cu cant 70,00 480,00 2, ,00 6,86 18,00 standard 3624 Autoblocant 8 cm, transversal negru cu cant 70,00 480,00 2, ,00 6,86 18,00 standard 3623 Autoblocant 8 cm, transversal roșu cu cant 70,00 480,00 2, ,00 6,86 18,00 ECOgreen buc. medie 5283 ECOgreen 20x20x8 cm, gri cu cant 25,00 240,00 6, ,00 9,60 14,00 20 x 20 cm medie 5277 ECOgreen 20x20x8 cm, roșu cu cant 25,00 240,00 6, ,00 9,60 14,00 12 Culori standard: roșu, gri; Culori disponibile: negru, brun, alb, bej; Culori speciale: la cerere

13 PAVAJE GRILĂ buc. standard 5285 Grilă 40x40x8 cm, gri cu cant 6,25 60,00 17, ,20 9,60 20,00 40 x 40 cm standard 5762 Grilă 40x40x8 cm, roșu cu cant 6,25 60,00 17, ,20 9,60 20,00 standard 5307 Grilă 60x40x10 cm, gri cu cant 4,17 40,00 33, ,80 9,60 16,00 60 x 40 cm standard 5809 Grilă 60x40x10 cm, roșu cu cant 4,17 40,00 33, ,80 9,60 16,00 8 x 8 cm import 5329 Pavaj de marcaj 8x8x8 cm, roșu fără cant 156,00 360,00 1,10 418,00-32,00 EINSTEIN buc. medie 7183 Einstein 10x20x10 cm, gri cu cant 50,00 384,00 4, ,08 7,68 12,00 10 x 20 cm medie 5493 Einstein 10x20x10 cm, negru cu cant 50,00 384,00 4, ,08 7,68 12,00 medie 4475 Einstein 20x20x10 cm, gri cu cant 25,00 192,00 9, ,00 7,68 13,00 20 x 20 cm medie 4082 Einstein 20x20x10 cm, negru cu cant 25,00 192,00 9, ,00 7,68 13,00 medie 0151 Einstein 20x20x10 cm, roșu cu cant 25,00 192,00 9, ,00 7,68 13,00 medie 6254 Einstein 20x20x8 cm, gri cu cant 25,00 192,00 6, ,80 7,68 16,00 medie 6263 Einstein 20x20x8 cm, negru cu cant 25,00 192,00 6, ,80 7,68 16,00 medie 4474 Einstein 30x20x10 cm, gri cu cant 16,70 128,00 14, ,68 7,66 12,00 30 x 20 cm medie 4084 Einstein 30x20x10 cm, negru cu cant 16,70 128,00 14, ,68 7,66 12,00 medie 4486 Einstein 30x20x10 cm, roșu cu cant 16,70 128,00 14, ,68 7,66 12,00 medie 5714 Einstein 30x20x8 cm, gri cu cant 16,70 128,00 14, ,00 7,66 12,00 Semmelrock. A Wienerberger company. 13

14 GENERALITĂŢI: Pavelele de beton corespund condiţiilor din SR EN Trebuie respectate prevederile legislative de specialitate şi cele tehnice pentru montajul bordurilor. La anumite pavele pot apărea eflorescenţe din cauza materialelor utilizate, respectiv prezintă mici diferenţe de culoare, care nu diminuează performanţele tehnice ale produsului, ele dispărând după o perioadă de timp datorită influenţei atmosferice. Domenii de utilizare Pavelele de beton constituie un sistem de pavaj adecvat pentru pentru pavarea străzilor şi drumurilor cu trafic auto, intrări de garaje, parcări în domeniul public şi rezidenţial, hale industriale, alei de fabrici, rampe de încărcare, peroane şi triaje, consolidări de taluze şi supraconsolidări, trotuare şi alei pietonale. Caracteristici produs - suprafața: beton aparent sau spălat, rezistent la uzură; - stratul de bază din beton cu rezistență ridicată la solicitări mecanice. INSTRUCŢIUNI DE MONTAJ: Fundaţia Se proiectează o pantă longitudinală de aprox. 1,5-3,5% pentru suprafaţa de pavaj, pentru scurgerea apei pluviale. La alei, căi de acces, drumuri şi terase panta pleacă dinspre casă (clădire) în direcţia opusă, spre un drenaj. Pornind de la înălţimea planificată a pavajului, se sapă o suprafaţă cu cca. 30 cm mai lată decât suprafaţa finită a pavajului, până la o adâncime de min. 40 cm, în funcţie de adâncimea de îngheţ şi de permeabilitatea solului. Se compactează fundaţia cu placa vibratoare sau cu ruloul compactor. Stratul portant Pe suprafaţa nivelată a fundaţiei se va aşeza, în straturi succesive de aprox. 20 cm fiecare, așa-numitul strat portant, cu rol filtrant şi de protecţie anti-îngheţ şi se va compacta corespunzător, pe straturi, până la atingerea gradului de compactare necesar. Ca material al stratului portant se poate folosi pietriş cu granulaţii de la 0-45 până la 0-63 mm, cu un aport de părţi fine (nisip) de max. 5%, pentru obţinerea unei permeabilităţi corespunzătoare. Ultimul strat din alcătuirea stratului portant, numit uneori şi stratul portant superior sau fin, având o grosime de cm, se poate executa dintr-un pietriş cu granulaţii de la 0-22 până la 0-45 mm. Delimitarea suprafeţei Înainte de montarea pavajului, se realizează o margine de delimitare, pentru a împiedica deplasarea laterală a pietrelor şi pentru a obţine un plan de referinţă pentru următoarele rânduri de pavele. Patul de susţinere al pavajului Pe stratul portant superior se aplică un strat de spărtură de piatră (split) cu granulaţia de 2/4 până la 4/8 mm şi se nivelează cu dreptarul. Ţinând cont de tasarea materialului în urma compactării, grosimea patului de pavaj trebuie sa fie, în stare necompactată, cu cca. 1 cm deasupra înălţimii planificate. Patul de susţinere al pavajului trebuie să aibă o grosime uniformă pe toată suprafaţa. Montajul pavajului Se începe montajul dintr-un unghi drept şi din punctul cel mai de jos al suprafeţei de montat. Dalele se montează pe patul de susţinere peste cap, adică pornind de la suprafaţa deja acoperită spre înainte (la montajul în cerc, din centru spre margini), pentru a se evita călcarea patului de pavaj. Alinierea rândurilor de pavele se verifică din 3 în 3 m, cu ajutorul unei sfori. La montarea pavelelor se păstrează un rost de 3-5 mm, conform standardului. Trebuie evitată alăturarea pietrelor. Bordurile trebuie montate concomitent cu pavelele, în nici un caz înainte sau după. Umplerea rosturilor şi bătătorirea Rosturile pavajului complet montat se vor umple prin măturare şi presare cu nisip uscat de granulaţie 0,6-1,3 mm. Se recomandă folosirea unui nisip de concasaj, pentru că acesta este colţuros şi fixează pavelele mai bine decât nisipul de râu obişnuit, cu granulele rotunjite. Bătătorirea (vibrarea) suprafeţei de pavaj, bine curăţată de nisip şi complet uscată în prealabil, se realizează cu o placă vibratoare cu dispozitiv de glisare din PVC sau cu un rulou compactor acoperit de un material sintetic, pentru a proteja suprafaţa pavajului. După aceea, rosturile mai trebuie umplute complet încă o dată, iar apoi suprafaţa curăţată. Rosturile trebuie să fie bine umplute, pentru a se evita apariţia dislocărilor şi deplasărilor pavelelor. În final, pătura de pavaj trebuie să fie perfect îmbinată şi încadrată, din toate părţile, de pietre de margine, borduri, palisade sau ziduri. DETALIU DE MONTAJ: Plan înclinat 2,5% Grosimea pavajului în funcție de solicitare Rosturi: nisip pentru rosturi granulație 0-2 mm Pat de split 3-5 cm: granulație 2/4 sau 4/ cm strat superior portant nestabilizat din piatră spartă sau balast granulație 0/18 mm cm strat inferior portant nestabilizat din piatră spartă sau balast 0/63 mm Sol Drenaj pentru evacuarea apelor de pe suprafețele portante, plan înclinat 0,5% 14

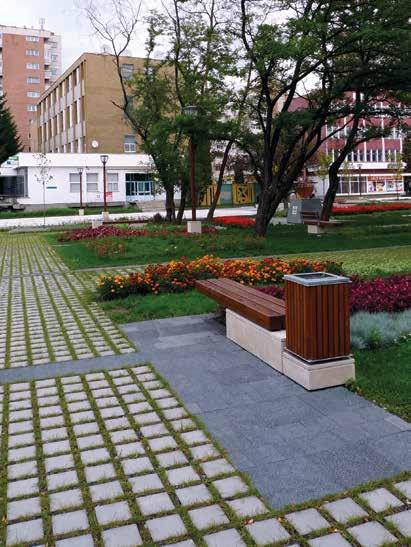

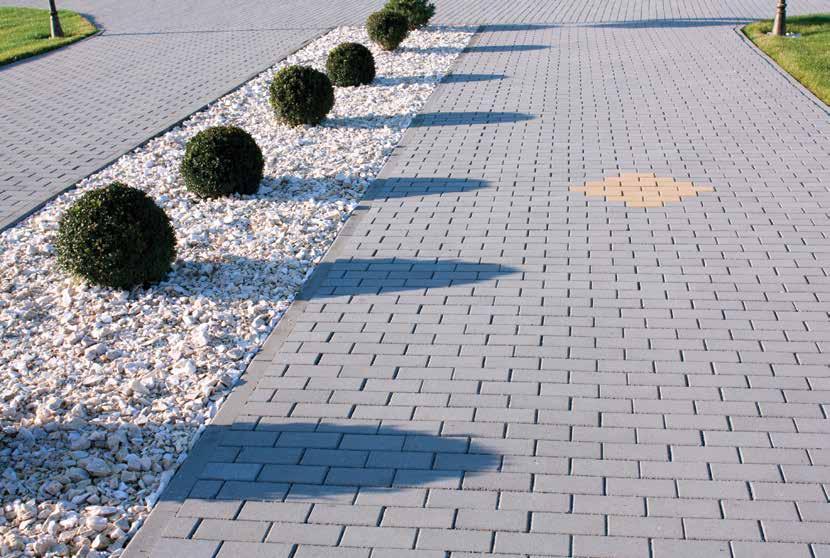

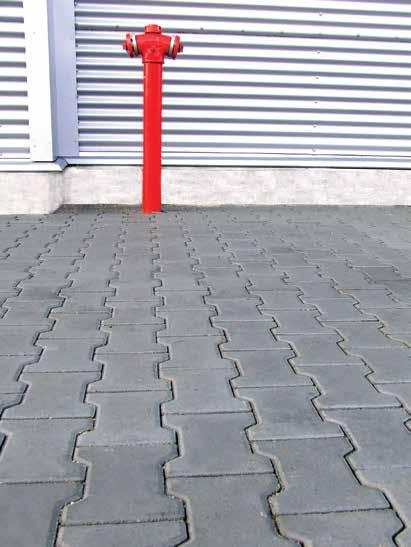

15 Pavaj Einstein - Parc, Târgu-Mureș Pavaj Autoblocant - Fabrica de cherestea Băiculești, Argeș Pavaj ECOgreen - Piața Libertății, Miercurea Ciuc Semmelrock. A Wienerberger company. 15

16 PRODUSE SPECIALE PENTRU AMENAJĂRI PUBLICE ARTE PAVAJ ARC DE CER Nr. buc. / Nr. buc. / buc. 16 buc. tip A 16 buc. tip B premium 4461 ARTE Arc de Cerc 10 cm, combi antracit premium 4743 ARTE Arc de Cerc 10 cm, combi gri vulcanic premium 4451 ARTE Arc de Cerc 10 cm, combi roșu vulcanic Pavaj arc de cerc "A" şi "B" Pavaj arc de cerc "A" şi "B" Pavaj arc de cerc "A" şi "B" 1,00 4,82 204, ,87 4,82 21,00 1,00 4,82 204, ,87 4,82 21,00 1,00 4,82 204, ,87 4,82 21,00 premium 4476 ARTE Arc de Cerc 7,85x10,75x10 cm, antracit Pavaj bordare 126,00 516,00 1,62 857,92 4,10 22,00 premium 4480 ARTE Arc de Cerc 7,85x10,75x10 cm, gri vulcanic Pavaj bordare 126,00 516,00 1,62 857,92 4,10 22,00 premium 4489 ARTE Arc de Cerc 7,85x10,75x10 cm, roșu vulcanic Pavaj bordare 126,00 516,00 1,62 857,92 4,10 22,00 premium 4491 ARTE Pavaj colţar 10 cm, combi antracit colţar 1,00 4,92 187,00 942,04 4,92 22,00 premium 4744 ARTE Pavaj colţar 10 cm, combi gri vulcanic colţar 1,00 4,92 187,00 942,04 4,92 22,00 premium 4495 ARTE Pavaj colţar 10 cm, combi roșu vulcanic colţar 1,00 4,92 187,00 942,04 4,92 22,00 ARTE DALE ARC DE CERC buc. 53 x 14,6 cm premium 5678 ARTE Arc de Cerc 6 cm, combi antracit fără cant 1,00 8,10 126, ,80 8,10 21,00 premium 5675 ARTE Arc de Cerc 6 cm, combi gri vulcanic fără cant 1,00 8,10 126, ,80 8,10 21,00 50,1x14,6 cm premium 5676 ARTE Arc de Cerc 6 cm, combi roșu vulcanic fără cant 1,00 8,10 126, ,80 8,10 21,00 UMBRIANO - Dale buc. premium 6291 Umbriano 50x50x5 cm, bej brun marmorat fără cant 4,00 40,00 28, ,60 10,00 19,00 50 x 50 cm premium 6297 Umbriano 50x50x5 cm, gri antracit marmorat fără cant 4,00 40,00 28, ,60 10,00 19,00 premium 6293 Umbriano 50x50x5 cm, gri deschis marmorat fără cant 4,00 40,00 28, ,60 10,00 19,00 premium 4460 Umbriano 50x50x8 cm, bej brun marmorat fără cant 4,00 32,00 45, ,00 8,00 15,00 premium 4462 Umbriano 50x50x8 cm, gri antracit marmorat fără cant 4,00 32,00 45, ,00 8,00 15,00 premium 5480 Umbriano 50x50x8 cm, gri deschis marmorat fără cant 4,00 32,00 45, ,00 8,00 15,00 16

17 PRODUSE SPECIALE PENTRU AMENAJĂRI PUBLICE LA LINIA GRANDE NOU buc. premium 7490 La Linia Grande 120x80x10 cm, granit deschis cu cant 1,04 6,00 221, ,00 5,76 16, x 80 x 10 cm premium 7493 La Linia Grande 120x80x10 cm, negru cu cant 1,04 6,00 221, ,00 5,76 16,00 premium 7214 La Linia Grande 40x40x8 cm, granit deschis cu cant 6,25 48,00 27, ,80 7,68 16,00 40 x 40 x 8 cm premium 7496 La Linia Grande 40x40x8 cm, negru cu cant 6,25 48,00 27, ,80 7,68 16,00 premium 7492 La Linia Grande 80x20x8 cm, granit deschis fără cant 2,50 9,00 140, ,00 3,60 17,00 premium 7495 La Linia Grande 80x20x8 cm, negru fără cant 2,50 9,00 140, ,00 3,60 17,00 premium 7491 La Linia Grande 80x60x10 cm, granit deschis cu cant 2,08 12,00 110, ,00 5,77 16,00 80 x 60 x 10 cm premium 7494 La Linia Grande 80x60x10 cm, negru cu cant 2,08 12,00 110, ,00 5,77 16,00 RETTANGO - Dale buc. standard Rettango 50x50x8 cm, brun roșcat cu cant 4,00 40,00 46, ,80 10,00 11,00 50 x 50 cm standard Rettango 50x50x8 cm, cappuccino cu cant 4,00 40,00 46, ,80 10,00 11,00 standard 0012 Rettango 50x50x8 cm, gri cu cant 4,00 40,00 46, ,80 10,00 11,00 standard 3398 Rettango 50x50x8 cm, gri fără cant 4,00 40,00 46, ,80 10,00 11,00 standard Rettango 50x50x8 cm, roșu cu cant 4,00 40,00 46, ,80 10,00 11,00 Semmelrock. A Wienerberger company. 17

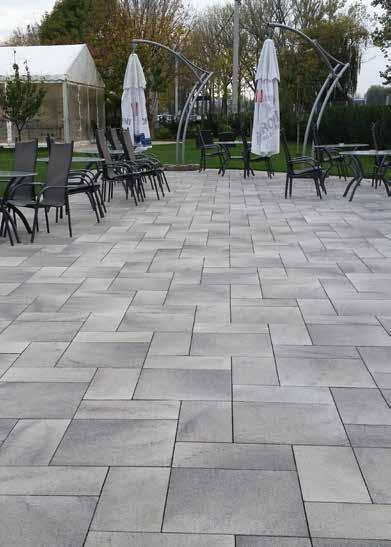

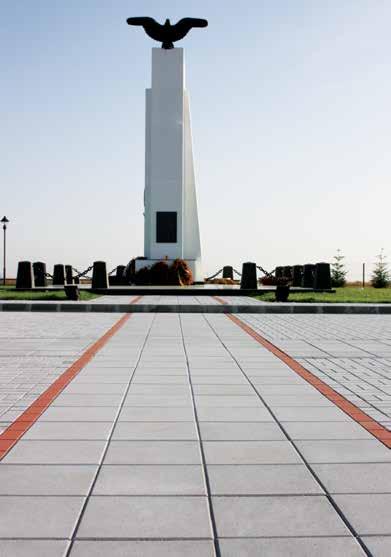

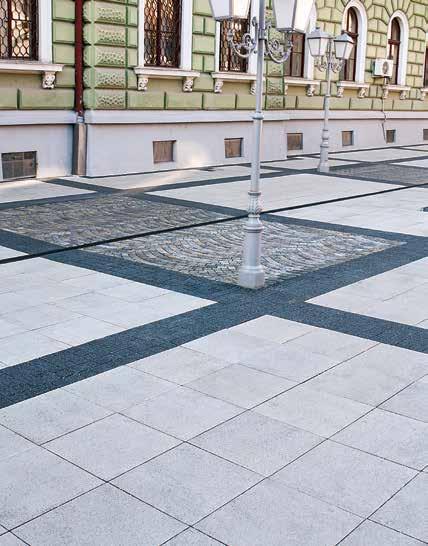

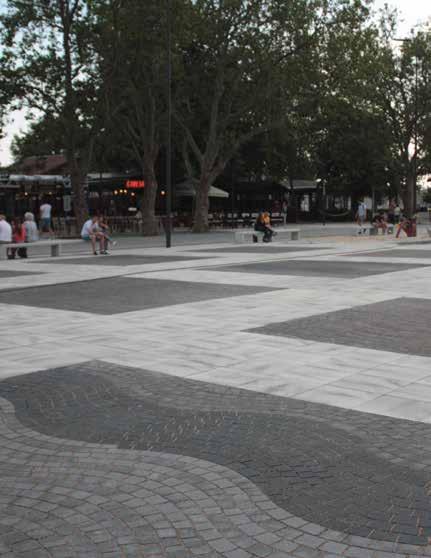

18 Rettango dale - Monumentul Aurel Vlaicu, Câmpina Arte Pavaj Arc de Cerc, Umbriano, dale - Faleza Cazino Mamaia, Constanţa Umbriano dale - Proiect pistă karting, Târgu-Mureș Umbriano, Arte Dale Arc de Cerc, Proiect public, Sighetul Marmației 18
