1 MANUAL TEHNIC PLACI MULTISTRAT MANUAL TEHNIC Page 1/49

2 INDEX INDEX...2 PLACI CELULARE PROPRIETATILE POLICARBONATULUI Date tehnice despre policarbonat Comparatii cu alte produse MODELE DISPONIBILE MODELE DISPONIBILE DATE TEHNICE Transmisia luminii Controlul solar Factor solar (coeficientul G) Coeficient de umbrire Izolare termica Energia economisita Controlul condensarii Controlul zgomotului Rezistenta la impact Rezistenta la grindina Comportamentul la foc Intervalul de temperatura Raza de curbura Protectia U.V Variatia transmisiei luminii Variatia coeficientului de îngalbenire (ΔYi) Variatia Rezilientei Dilatare termica Contractia virtuala a placi Fixarea placilor Încarcari admise Placa prinsa în patru laturi Placa prinsa în doua laturi...27 PLACI MULTISTRAT MANUAL TEHNIC Pagina 2/49

3 Placi curbate Rezistenta la agenti chimici ACCESORII Profile policarbonat tip U Profile policarbonat tip H Profile de imbinare prin clipsare (SNAP) Profile de margine Profile de aluminiu Profile de imbinare Profile laterale Compozitia unui KIT standard Banda adeziva de aluminiu Fixarea butonilor Curatarea placilor ANTERIOR MONTAJULUI Impachetatul si transportul Transportul Manevrarea si depozitarea Prelucrarea Taierea Perforarea Aplicarea benzii adezive INSTRUCTIUNI ASAMBLARE Verificari preliminare Asamblare Inclinarea minima Rezistenta mecanica a profilelor standard de aluminiu Asamblarea colilor Fixarea butonilor si suruburilor Accesorii complementare INTRETINERE Curatare Accesul pe acoperis...49 PLACI MULTISTRAT MANUAL TEHNIC Pagina 3/49

4 PLACI MULTISTRAT INTRODUCERE Placile MACROLUX multistrat sunt realizate din policarbonat, un material care prezinta o rezistenta ridicata la impact precum si o transparenta ridicata. Placile MACROLUX ofera un grad mare de protectie împotriva agentilor atmosferici precum si o libertate maxima de proiectare. Avantaje suplimentare, precum izolarea termica si greutatea specifica mica a materialului conduc la o economie de energie si o minimizare a costurilor structurale. Principalele aplicatii ale placilor multistrat sunt urmatoarele: Acoperiri si pereti tranparenti pentru constructii industriale (luminatoare,hale, usi de garaj, pereti transparenti, plafoane duble, pereti cortina, etc.) Acoperiri pentru locuri publice (domuri, tuneluri, acoperiri de pasaje,acoperiri pentru statii de troleu etc.), acoperiri pentru spalatorii auto, acoperiri in consola pentru statii de autobuz, acoperiri pentru statiile de parcare auto etc. Acoperiri si pereti pentru constructii sportive, (bariere antivandalism, bariere de protectie pentru terenuri sportive, acoperiri pentru stadioane, acoperiri de piscine etc.) Cladiri rezidentiale (acoperiri pentru gradinile de iarna si verande, foisoare, cantilever roofs etc) Constructii Agricole (acoperiri si pereti pentru sere, ferestre pentru gospodarii etc. ) Acest manual contine principalele caracteristici ale placilor multistrat, instructiuni pentru asamblare precum si avertismentele necesare pentru o instalare corecta. IMPORTANT: Stocurile pot sta la baza placilor MACROLUX achizitionate, va rugam sa contactati departamentul comercial privind termenii vanzarii. IMPORTANT: Informata din acest material a fost adunata in scopul consilierii clientului pe perioada planificarii si fazei de instalare. Informatia a fost schitata pe baza cunostintelor noastre si se poate modifica fara un preaviz. Informatia nu trebuie privita ca si o obligatie si nu exonereaza clientii nostrii de propriile teste ce trebuie realizate pentru a stabilii daca materialele sunt adecvate pentru proiectele proprii. Utilizatorii sunt rugati sa ceara informatii suplimentare cand apar anumite nelamuriri sau provocari neasteptate, inainte ca proiectul sa fie dus la bun sfarsit. PLACI MULTISTRAT MANUAL TEHNIC Pagina 4/49

5 1 PROPRIETATILE POLICARBONATULUI Policarbonatul este un polimer termoplastic inzestrat cu caracteristici mecanice si fizice excelente. Datorita flexibilitatii si durabilitatii este folosit spre exemplu la fabricarea CD-urilor si a DVD-urilor. Datorita rezistentei este folosit in industria auto, aeronautica si balistica ( ferestre pentru avioane, faruri pentru automobil, scuturi antivandalism si casti de protectie etc.) Toate acestea precum si transparenta ridicata fac din policarbonat un material adecvat pentru constructii. 1.1 Date tehnice despre policarbonat Valoare U.M. STAS Caracteristici mecanice Rezistenta la tractiune > 60 N/mm 2 DI N Limita de curgere la tractiune > 70 N/mm 2 DIN Deformare elastica 6 % DIN Alungire la rupere >100 % DIN Modul de elasticitate 230 N/mm 2 DIN Rezistenta la impact +23 C 65 kj/ m 2 DI N C 65 kj/ m 2 DI N Rezilienta a k la +23 C 35 kj/m 2 DI N Rezistenta la impact dupa testul Izod 700 J/m ASTM Duritatea Brinnel H N/mm 2 DI N Caracteristici fizice Densitate 1,2 g/m 3 DIN Indice de refractie nd 1,58 n o DIN Absorbtia umiditatii 0,36 % DIN Permeabilitatea la abur (0,1mm) 15 g/m 2 DIN Caracteristici termice Coeficient de dilatare termica 0,065 mm/m C DIN Conductivitate termica 0,21 W/m C DIN Temperatura de inmuiere VICAT C DIN Valori mentionate in literatura 1.2 Comparatii cu alte produse Daca este comparat cu alte materiale plastice care sunt utilizate in constructii precum si comparat cu sticla este mai performant decat acestea. PC PMMA PVC PET GRP Glass Unit Densitate 1,20 1,19 1, 38 1,33 1,42 4, 70 g/m 2 d Rezilienta ,2 - KJ/m 2 Modul de elastic N/mm 2 Coeficient de dilatare termica 6,5 x ,0 x ,7 x ,0 x ,2 x ,9 x / C Conductivitate termica 0,22 0,18 0, 13 0,24 0,15 0,6 W/m C Temperatura maxima de utilizare C Transparenta la razele UV % Comportamentul la foc Foarte bun Inflamabil Inflamabil Inflamabil Inflamabil Neinflamabil Rezistenta la imbatrânire Buna Foarte buna Slaba Slaba Buna Excelnta Compatibilitae cu alte substante Buna Buna Slaba Slaba Slaba F oarte buna PLACI MULTISTRAT MANUAL TEHNIC Pagina 5/49

6 2 MODELE DISPONIBILE Placile MACROLUX sunt fabricate intr-o gama larga de versiuni si pot satisface orice cerinta Macrolux LONG LIFE Placi cu protectie UV pe partea exterioara, realizata prin coextrudare Macrolux HEAT SHIELD Placi cu control termic Macrolux ATHERMIC Placi cu control termic Macrolux SUPER LIFE Placi cu control termic cu durabilitate maxima Macrolux EXTRA LIFE Placi cu protectie UV pe ambele fete, realizata prin coextrudare Macrolux S Placi utilizate in signalistica Pentru mai multe informatii privind utilizarea si disponibilitatea placilor, va rugam cititi documentele noastre. 3 MODELE DISPONIBILE Placile MACROLUX sunt fabricate intr-o gama larga de sectiuni. Structura cu doi pereti 2W 2W Structura cu trei pereti 3W 3W Structura cu trei pereti Patrata 3Q 3Q Structura cu cinci pereti 5W 5W Structura cu patru pereti ranforsati 4RW Structura cu cinci pereti ranforsati 5RW Structura 5 Xstrong 5X Pentru alte grosimi, culori si greutati disponibile va rugam sa cititi documentele noastre. PLACI MULTISTRAT MANUAL TEHNIC Pagina 6/49

7 4 DATE TEHNICE 4.1 Transmisia luminii O planificare tehnica corecta privind transmisia luminii impune un control al cantitatii de lumina necesar oricarei structuri date. De aceea este foarte evidenta importanta utilizarii unor placi cu o transmisie potrivita a luminii. Valorile transmisiei luminii pentru placile MACROLUX avand culori si versiuni diferite sunt listate dedesubt: Structura Grosime (mm) Greutate (kg/m 2 ) Transparent (0010) LONG LIFE Fumuriu (0020) Opac (0037) Transmisia Luminii LT (%) Opac (0309) Heat Shield (0305) Super life (0032) Athermic (0777) Athermic opac (0737) 2P 4 0, P 4,5 1, P 6 1, Q 6 1, P 8 1, Q 8 1, P 10 1, Q 10 1, P 10 2, P 10 2, PR 16 2, P 16 2, W 16 2, PR 16 2, W 16 2, P 20 3, PR 20 3, W 20 3, W 25 3, PR 25 3, PR 32 3, PR 32 3, PR 35 4, Masurile interne in concordanta cu standardul ASTM D1003. Difuzia luminii poate varia cu plus sau minus 5 %. PLACI MULTISTRAT MANUAL TEHNIC Pagina 7/49

8 4.2 Controlul Solar Factorul Solar (valoarea G) Energie incidenta En. eliberata in exterior (Ae) Energie reflectata (R) Energie absorbita En. eliberata in interior (Ai) Energie directa (TD) Controlul cantitatii de energie solara ce este transmisa intr-o structura este un parametru esential pentru confortul incaperii. In acest scop au fost proiectate produse specifice precum (Heat Shield,Athermic si Athermic/Opac),care pot reduce intr-un mod perceptibil cantitatea de energie transmisa. Valoarea G reprezinta raportul dintre energia solara care trece prin placa (TS) si energia incidenta; energia transmisa prin placa reprezinta suma dintre energia directa (TD) si energia pe care placa o elibereaza in interiorul structurii (Ai). TS = TD + Ai Structura Valoarea G (%) Heat Super Shield life (0305) (0032) Grosime Greutate LONG LIFE (mm) (kg/m 2 ) Athermic Transparent Fumuriu Opac (0777) (0010) (0020) (0037) 2P 4 1, P 6 1, Q 6 1, P 8 1, Q 8 1, P 10 1, Q 10 1, P 10 2, PR 16 2, P 16 2, P 16 2, PR 16 2, P 16 2, P 20 3,1 70 4PR 20 3, P 20 3, P 25 3, PR 25 3, PR 32 3, PR 32 3, PR 35 4, Athermic opac (0737) TNO ( ) 10/05/01 PLACI MULTISTRAT MANUAL TEHNIC Pagina 8/49

9 4.2.2 Coeficient de umbrire Coeficientul de umbrire (SC) repre zinta raportul dintre energia totala, ce trece prin placa de policarbonat, si energia solara totala, ce trece printr-o sticla transparenta monolitica de 3 mm grosime. Coeficient de umbrire (SC) Grosime Greutate Structura LONG LIFE Heat Super Athermic (mm) (kg/m 2 ) Athermic Transparent Fumuriu Opac Shield life opac (0777) (0010) (0020) (0037) (0305) (0032) (0737) 2P 4 0, P 6 1, Q 6 1, P 8 1, Q 8 1, P 10 1, Q 10 1, P 10 2, PR 16 2, P 16 2, P 16 2, PR 16 2, P 16 2, P 20 3, PR 20 3, P 20 3, P 25 3, PR 25 3, PR 32 3, PR 32 3, PR 35 4, Valori determinate prin urmatoarea metoda de calculare SC = (1,15 x G)/100 unde: SC = coeficient de umbrire G =factor solar (valoarea G) PLACI MULTISTRAT MANUAL TEHNIC Pagina 9/49

10 4.3 Izolarea termica Valoarea izolarii termice reprezinta rezistenta pe care placa o opune la trecerea energiei sub forma de caldura. Datorita valorilor foarte mici ale placilor multistrat MACROLUX, izolarea termica oferita de placi este ridicata, acestea nepermitand patrunderea, respectiv iesirea caldurii prin placa. Valorile obtinute pentru placi simple sunt precum urmeaza: Structura Grosimea Greutatea Valoarea K (mm) (kg/m 2 ) W/m 2 K Kcal/m 2 h C 2P 4 0,8 3,6 3,1 2P 4,5 1,0 3,6 3,1 2P 6 1,3 3,5 3,0 3Q 6 1,3 3,4 2,9 2P 8 1,5 3,2 2,8 3Q 8 1,5 3,0 2,6 2P 10 1,7 3,0 2,6 3Q 10 1,7 2,7 2,3 3P 10 2,0 2,7 2,3 4PR 16 2,5 2,0 1,7 3P 16 2,7 2,2 1,9 5P 16 2,7 1,9 1,6 4PR 16 2,8 2,1 1,8 5P 16 2,8 1,9 1,6 3P 20 3,1 2,2 1,9 4PR 20 3,1 2,0 1,7 5P 20 3,1 1,8 1,5 5P 25 3,4 1,5 1,3 5PR 25 3,6 1,7 1,5 5PR 32 3,7 1,4 1,2 5PR 32 3,9 1,4 1,2 5PR 35 4,1 1,3 1,1 Aceste teste au fost realizate in cele mai renumite laboratoare din Europa: CSTB (Fran ): Avis technique 6/95-943, Avis technique 6/ , Avis technique 6/ TNO ( ): Report 00-BT-MK-R0025, 94-BT-R1508, 1999-BK-MK-R0107, 99-BT-MK-R0154, 99-BT MK-R0155,95-BT-R0816 Nota: cele doua valori in [W / m 2 C] si [Kcal / h m 2 C] reprezinta doua unitati de masura din sisteme de masura diferite. (1 Kcal / h m 2 C = 0,859 W / m 2 C) PLACI MULTISTRAT MANUAL TEHNIC Pagina 10/49

11 4.3.1 Economia de energie Izolarea termica foarte buna a placilor multistrat MACROLUX permite utilizatorului sa obtina o economie semnificativa in ceea ce priveste costurile de exploatare a cladirilor, atat a celor incalzite precum si a spatiilor dotate cu aer conditionat. Aceasta economie se reflecta in placa de policarbonat care se amortizeazain cativa ani aducand de asemenea un beneficiu notabil mediului inconjurator prin reducerea poluarii. O simpla evaluare a energiei economisite, care, desi este calculata in termeni generali, este realistica si poate fi realizata multumita urmatorilor parametrii: K 1 coeficient de izolare termica in W/m 2 K pentru solutia 1 K 2 coeficient de izolare termica in W/m 2 K pentru solutia 2 Cantitatea de carburant economisita poate fi calculata prin intermediul urmatoarei formule: ΔK S ΔT D Q = η P t Where: ΔK = K 1 - K 2 diferenta in izolare termica dintre doua substante comparate S suprafata in m 2 ΔT diferenta medie dintre temperatura externa si interna a spatiului pe perioada in care sistemul este folosit D durata perioadei in care sistemul este folosit (in sec/1000 pentru W /m 2 K, i n h pentru kcal/m 2 C) P t puterea calorica a combustibilului iesire sistem (uzual intre 0,6 si 0,8) Combustibil Putere Calorica Carbon kj/kg 8100 kcal/kg Carbune kj/kg 7000 kcal/kg Pacura kj/kg 9800 kcal/kg Motorina pentru incalzire kj/kg kcal/kg Metan kj/m kcal/ m 3 Gaz de incalzire kj/ m kcal/ m 3 EXEMPLU: Calculatia economiei de combustibil realizata prin substitutia unui geam de policarbonat celular de 16 mm grosimet, structura cu 5 pereti (K=1,9 W/m 2 K). K = K 1 - K 2 = 5,8 1,9 = 3,9 W/m 2 K S = 200 m 2 AT = 15 D = 180 zile x 10 h/zi x 3600/1000 = 6480 sec/1000 (1800 h) P t = kj/kg (Gaz) = 0,7 4 mm (K=5,8 W/m 2 K) cu Gaz m 3 economisit = (3,9 x 200 x 15 x 6480) / (16240 x 0,7) = 6669 m 3 /an Economie = 6669 m 3 /an x 0,5 / m 3 = /an PLACI MULTISTRAT MANUAL TEHNIC Pagina 11/49

12 4.3.2 Controlul condensarii Formarea condensului trebuie evitata. Punctul de condensare, care reprezinta temperatura la care incepe condensarea este influentat de multi parametri : temperatura externa, temperatura interna, umiditatea relativa, izolarea termica a peretilor. In conditii de egalitate privind mediul intern si extern, izolarea termica optima furnizata de placile MACROLUX conduce la o probabilitate minima de formare a condensului. Urmatoarele diagrame dau posibilitatea utilizatorului sa coreleze diferiti parametri. EXEMPLU: calculul temperaturii externe la care se formeaza condensul pentru un gaz simplu (K 1 =5 W/m 2 K) si pentru o placa de policarbonat multistrat de 16 mm grosime (K 2 = 1,9 W/m 2 K) la o umiditate relativa de 60%. D D C C B B A A Odata stabilit punctul de intersectie intre linia ce reprezinta umiditatea de 60% si valoarea data a coeficientului de izolare termica (punctul A si punctul B), punctul (C) si ( D) pot fi gasiti citind la intersectia cu linia verticala ( temperatura interna este de 21 ). Daca se utilizeaza sticla, condensarea apare intre 5 si 10, dar daca se utilizeaza un policarbonat potrivit, condensarea s-ar forma doar daca temperatura externa ar fi intre 15 si 20. Diagrama poate fi citita si in sensul opus, daca valorile temperaturii si ale coeficientului de izolare sunt cunoscute, se poate determina umiditatea la care se formeaza condensul. PLACI MULTISTRAT MANUAL TEHNIC Pagina 12/49

13 4.4 Diminuarea zgomotului Valorile micsorarii zgomotului, relevante pentru placile multist rat sunt detailate in tabelul urmator. Sunt estimate in urmatoarea banda de frecventa: de la 100 pana la 3150 Hz. Nivelurile de reducere a zgomotului sunt conform masuratorilor de taliate de ordonantele DIN EN si DIN Evaluarea este realizata conform reglementarii DIN EN ISO Structura Grosimea (mm) Greutate (kg/m 2 ) Rw 2w 4 0,8 15 db 2w 4,5 1,0 16 db 2w 6 1,3 18 db 3Q 6 1,3 18 db 2w 8 1,5 18 db 3Q 8 1,5 18 db 2w 10 1,7 19 db 3Q 10 1,7 19 db 3w 10 2,0 19 db 4rw 16 2,5 21 db 3w 16 2,7 21 db 5w 16 2,7 21 db 4rw 16 2,8 21 db 5w 16 2,8 21 db 3w 20 3,1 22 db 4rw 20 3,1 23 db 5w 20 3,1 23 db 5w 25 3,4 23 db 5rw 25 3,6 23 db 5rw 32 3,7 23 db 5rw 32 3,9 23 db 5rw 35 4,1 23 db PLACI MULTISTRAT MANUAL TEHNIC Pagina 13/49

14 4.5 Rezistenta la impact Placile multistrat MACROLUX au o rezistenta foarte mare la impact si caracteristici foarte bune in comparatie cu alte materiale care sunt utilizate pentru constructia de pereti transparenti (sticla, pmma, etc). Parametrii placilor de policarbonat raman neschimbati intr-o banda de temperatura cuprinsa intre 40 C si +120 C. Policarbonatul este un material foarte ductil si rezistent. Nu prezinta rupturi, in timpul testelor se observa o absorbtie optima la impact datorita deformarii placii. Rezistenta la impact si rezistenta la perforare pentru diferite materiale: Materiale comune Joule Sticla 4 mm 2 Sticla ramforsata 6 m 10 PMMA 4 mm 12 MACROLUX 2P (10 mm) 160 MACROLUX COMPACT (2 mm) Rezistenta la grindina Cand cade grindina, viteza maxima de cadere depinde de diametrul sferei,ca exemplu, o piatra de grindina ce are un diametru de 20 mm, are o viteza de cadere maxima de 21m/sec. Pentru a asigura rezistenta la grindina ce este prezentata in garantie, placile MACROLUX se supun unor teste de simulare in conditii grele. S-au folosit sfere din p oliamida sau otel avand un diametru cuprins intre 5 mm si 40 mm la viteze mai mari decat in conditii naturale. Placile MACROLUX nu au aratat rupturi relevante, nici macar in conditii limita. Datorita sistemului de coextrudare folosit fenomenul de imbatranire datorat radiatiei UV este incetinit, si putem garanta o rezistenta la grindina de 10 ani in conditiile prezentate in garantie. PLACI MULTISTRAT MANUAL TEHNIC Pagina 14/49

15 4.7 Comportamentul la foc Placile de policarbonat MACROLUX sunt agrementate in multe tari din toata lumea, si ofera cele mai bune caracteristici in privinta rezistentei la foc. Anumite agrementari sunt in functie de culoare si asistenta necesara.. Departamentele noatre va vor furniza agrementele 4.8 Banda de temperatura Caracteristicile policarbonatului (proprietatile mecanice, rezistenta la impact, etc) nu se schimba intr-o banda larga de temperatura. Placile MACROLUX pot fi utilizate in urmatoarea banda de temperatura: Temperatura minima de lucru - 40 C Temperatura maxima de lucru C PLACI MULTISTRAT MANUAL TEHNIC Pagina 15/49

16 4.9 Raza de curbura Placile MACROLUX pot fi curbate la rece astfel incat sa se realizeze mici paiante si tunele. Valorile maxime admise sunt listate mai jos, acestea sunt in functie de sectiune: SECTIUNE RAZA MINIMA 2w-- structura cu 2 pereti 4w structura cu 4 pereti 5w structura cu 5 pereti 150 x grosimea placii 4rw structura cu 4 pereti ranforsati 5rw structura cu 4 pereti ranforsati 3Q structura patratica 3 pereti 3w structura cu 3 pereti 180 x grosimea placii R = raza (OD) c = coarda (AB) f = curbura (CD) Raza poate fi calculata cu aceasta formula: 2 c + f 2 R = 2f 2 IMPORTANT: O raza de curbura mai mica decat cea furnizata de documentatie nu este permisa, placa va crapa intr-un timp scurt datorita tensiunilor interne. SOLUTIE GRESITA SOLUTIE ACCEPTATA IMPORTANT: Directia de curbura a placii trebuie sa fie exclusiv realizata in concordanta cu directia celulelor, o curbare transversala pe directia celulelor nu este permisa. EX MPL : Sa se calculeze raza unei mici paiante avand lungimea corzii maxim mm, o curbura de 1/7, si sa se verifice compatibilitatea sa cu placa de policarbonat MACROLUX. Curbura este f = 243 mm Raza geometrica rezultata este R = mm. Datorita acestei calculatii, se poate folosi o placa de 10 mm (S2P) (raza minima= 10mm x 150 = mm), o placa de 16 mm (S3P) grosime, nu poate fi folosita (raza minima= 16mm x 180 = mm). PLACI MULTISTRAT MANUAL TEHNIC Pagina 16/49

17 4.10 Protectie U.V. Pentru a prevenii o imbatranire prematura datorata razelor u ltraviolete provenite de la soare, toate placile MACROLUX sunt protejate prin procedee de absorbtie UV in straturi. Procedeul de coextrudare permite aplicarea unui strat uniform ce filtreaza razele ultraviolete. Transmittance % Wavelength (nm) Graficul din imaginea alaturata scoate in evidenta cantitatea minima de radiatie ce trece prin placa de policarbonat cu protectie UV (cu o medie de doar 4% radiatie, inclusa in banda de nm, ce poate trece prin placa ), in acelasi timp ramane total transparenta in spectrul vizibil UV visible infrared 2400 Caracterisitci remarcabile ale placilor de policarbonate raman neschimbate in timp. Testele de laborator repetate asigura garantia placilor inpotriva pierderii luminozitatii, ingalbenirii si aparitiei rupturilor datorate grindinii. Va rugam sa cereti departamentelor noastre o copie a garantiei si a extensiilor sale Variatii ale transmisiei luminii Protectia UV limiteaza pierderea transmisiei luminii la cateva procente pentru placile MACROLUX in decursul timpului. 0% -1% Reducerea transmisiei luminii Termenii si metodele folosite pentru evaluarea pierderii in transmisie luminoasa sunt detailati in garantie. Ca si exemplu, prezentam aici un test de imbatranire accelerata (WOM) a unei placi de policarbonat celular de 10mm grosime cu ajutorul unei lampi incandescente cu xenon. Δ LT -2% -3% Timpul de expunere (h) PLACI MULTISTRAT MANUAL TEHNIC Pagina 17/49

18 Variatia indexului de ingalbenire ( Yi) lndex de ingalbenire (Δ Yi) Serie1 Examplu de test de imbatranire accelerata in QUV cu o lampa UVA 340 pentru o placa celulara de 10 mm grosime. Termenii si metodele folosite pentru evaluarea indexului de ingalbenire sunt detailati in garantie si in extensiile sale Timp de expunere (h) Variatia rezilientei S-au realizat mai multe teste de rezilienta pe placile MACROLUX supuse imbatranirii, la diferite intervale de timp, acestea teste indica o rezilienta optima si dupa 300 de ore de supunere la imbatranire. Materialul imbatranit prezinta o ductibilitate optima si dupa imbatranire. Rezilienta pentru Macrolux 10 mm Timp Rezilienta 0 h 1108 J/cm h 1004 J/cm h 985 J/cm 2 Test realizat de CSTB (Reglementare: NF T51-111). PLACI MULTISTRAT MANUAL TEHNIC Pagina 18/49

19 4.11 Dilatare termica Policarbonatul are un coeficient de dilatare ridicat comparat cu materialele folosite in general in constructii. α = 0,065 mm/m C (6, / C) Pentru o planificare corecta a modalitatii de montaj a placilor celulare MACROLUX, coeficientul maxim planificat trebuie verificat si orice compromis tehnic trebuie eliminat pentru a se evita aparitia unor eforturi ridicate datorate unei fixari prea rigide a placilor. Dilatarea planificata atat pentru lungime cat si pentru latime poate fi calculata cu ajutorul urmatoarei formule: ΔL = α L ΔT unde: ΔL diferenta presupusa in mm α coeficient de dilatare termica (0,065 mm/m C) L lungimea placii pe directia pe care se calculeaza alungirea placii (in m) ΔT temperatura estimata in grade Celsius ( C) IMPORTANT: Pentru a preveni rupturile datorate fortelor ce apar ca urmare a dilatarii termice se realizeaza o pregaurire a placii la dimensiuni mai mari decat diametrul surubului. EXEMPLU: Calculati diferenta maxima datorata dilatarii placii in cazul in care se ating temperaturile maxime (vara-iarna) pentru o placa cu urmatoarele dimensiuni: latime 1050 mmsi lungime mm. Odata stabilit faptul ca temperatura minima care se poate atinge iarna este de 20 C si temperatura maxima posibila vara masurata pe suprafata placii este de + 60, calculul diferentei dintre dimensiuni este: ΔT = 60 - ( -20) = 80 C Diferenta pe latime este ΔL 1 = 0,065 x 1,05 x 80 = 5,4 mm Diferenta pe lungime este ΔL 2 = 0,065 x 10 x 80 = 52 mm Ambele valori trebuie luate in considerare ca date de proiect necesare pentru realizarea solutiei corecte. PLACI MULTISTRAT MANUAL TEHNIC Pagina 19/49

20 4.12 Scurtarea virtuala a placilor S (mm) mm 700 mm 900 mm 1000 mm 1200 mm 1500 mm Curbura, care este o consecinta a incarcaturilor exterioare, cauzeaza o deformare a marginilor exterioare ale colilor, asa ca supraf. de sustinere se reduce.ac. scurtare virtuala" poate compromite stabilitatea chiar in sit. in care nu sufera un efort care ar duce la o ruptura. Aceasta diagrama permite calcularea scurtarii virtuale a latimii, o data ce deformarea curburii e cunoscuta. Intersectand valoarea curburii cu linia corespunzatoare a lungimii valoarea scurtarii virtuale a colii(c) poate fi obtinuta. Daca se presupune ca, coala a fost instalata si incarcata simetric cu centrul, valoarea calculata trebuie impartita intre 2 reazemuri C (mm) PLACI MULTISTRAT MANUAL TEHNIC Pagina 20/49

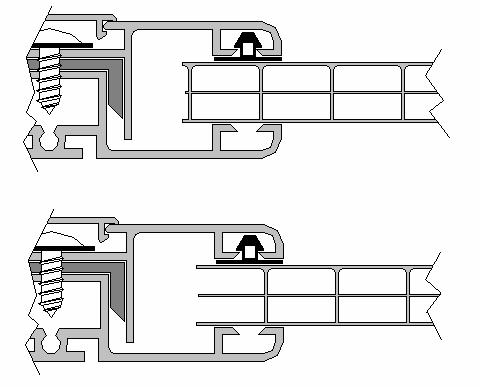

21 4.13 Strangerea // Fixarea colilor Valoarea minima necesara ptr. a sustine colile Macrolux la loc fix e un parametru important ptr. o instalare adecvata. Urmatoarele elemente trebuie luate in considerare: Dilatarea maxima (ΔT 1 ) ar trebui calculata prin comparare cu valoarea medie a instalarii Scurtarea maxima ce poate fi prevazuta (ΔT 2 ) ar trebui calculata de asemenea. Partea deschisa (B a ), care este partea externa a latimii unde coala e taiata si care nu are nici un perete inchis, nu poate fi luata in considerare ptr. sustinere. Scurtatea virtuala (ΔL) sub o incarcatura. Sustinerea minima care trebuie asigurata se ridica la 20 mm (C min ) Adancimea minima (P b ) a partii de sustinere ar trbui sa fie: P b > max (ΔT 1 + ΔT 2 + ΔL ; C min + B a ) Aceasta inseamna ca: Intr-o situatie de scurtare maxima, coala trebuie comprimata. Intr-o situatie de dilatare maxima, coala nu trebuie comprimata. Trebuie sa existe o strangere minima functionala. STRANGERE CORECTA SITUATIE INCORECTA Dilatarile care au loc in directia lungimii se pot ridica la cativa centimetri. E ste f oarte important sa le evaluam corect, asa incat o sa nu apara situatie de strangere incorecta a placii. PLACI MULTISTRAT MANUAL TEHNIC Pagina 21/49

22 4.14 Incarcarea permisa Incarcarea pe care colile pot sa o suporte este datorata de obicei vantului si zapedii. Legatura dintre viteza vantului si incarcarea datorata presiunii este calculata in tabelul urmator, cu excluderea efectelor de margine: Presiunea cinetica datorata vantului este calculata cu formula: 2 V q = 1.6 Wind speed km/h m/sec Load 50 13,9 120 N/m ,7 174 N/m ,4 235 N/m ,2 308 N/m ,0 390 N/m ,8 483 N/m ,6 585 N/m ,3 693 N/m ,1 814 N/m ,9 954 N/m , N/m , N/m , N/m 2 Dupa ce s-a calculat incarcarea exterioara a structurii, persoana desemnata cu constructia va trebui sa verifice atat conditiile climatice ale zonei unde va fi facuta amplasarea, cat si caracteristicile generale ale structurii unde va fi folosit policarbonatul. Factorii aerodinamici, precum si jgheaburile constituie un factor de multiplicare pentru incarcarea exterioara (e.g., pe colturile laterale ale structurii vantul are un factor de acumulare ridicat la 2 in jgheaburi, iar cantitatea de zapada acumulata trebuie luata in considerare). IMPORTANT: Calculul incarcarilor efective, al coeficientilor de amplificare intra in responsabilitatea persoanei responsabile de proiect. Pentru asemenea calcule, va rugam sa consultati regulamentele de incarcare specifice fiecarei tari. Diagramele prezentate aici se refera la conditiile limita de ruptura (coeficientul de siguranta folosit este 1.5) la o sustinere de 20 mm. PLACI MULTISTRAT MANUAL TEHNIC Pagina 22/49

23 4.14.1Coli fixate in cele patru parti Tabelurile de mai jos se refera la valorile de incarcare pentru placile fixate in cele patru laturi. Conventional, latimea e dispusa transversal. Camerele si lungimea este masurata longitudinal. Tabelurile prezinta valorile pentru lungimea permisa a unei coli pentru fiecare latime (valoarea din partea de sus a tabelului) si pentr incarcarea permisa prezentata in prima coloana din stanga. Latime Lungime 2w - 3Q - 6 mm (1,3 kg/m 2 ) Incarcare Latime (mm) N/m w - 3Q - 8 mm (1,5 kg/m 2 ) Incarcare Latime (mm) N/m w 3Q - 10 mm (1,7 kg/m 2 ) Incarcare Latime(mm) N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 23/49

24 3w 5w - 16 mm (2,7 kg/m 2 ) Incarcare Latime (mm) N/m w - 16 mm (2,8 kg/m 2 ) Incarcare Latime (mm) N/m w - 20 mm (3,1 kg/m 2 ) Incarcare Latime (mm) N/m w - 25 mm (3,4 kg/m 2 ) Incarcare Latime (mm) N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 24/49

25 4rw - 10 mm (1,8 kg/m 2 ) 4rw - 16 mm (2,5 kg/m 2 ) Load Latime(mm) Load Latime N/m N/m rw - 16 mm (2,8 kg/m 2 ) LGreut. Latime (mm) N/m rw - 25 mm (3,6 kg/m 2 ) Incarcare Latime(mm) N/m rw - 32 mm (3,7kg/m 2 ) Incarcare Latime (mm) N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 25/49

26 5rw - 32 mm (3,9 kg/m 2 ) Incarcare Latime (mm) N/m rw - 35 mm (4,1 kg/m 2 ) Incarcare Latime (mm) N/m Example: B 2w - 10 mm (1,7 kg/m 2 ) Incarcare Latime (mm) N/m permisa. - Verifica capacitatea (A) unei coli cunoscand sectiunea (2w) si grosimea -10 mm.dimensiunea unei coli e de 700x2100 mm. BCitind valoarea latimii pe col. de 700 mm si verificand corespondenta cu valoarea lungimii ieste posibila aflarea valorea rupturii la o anumita greutate (1400 N/m 2 ). -gaseste lungimea permisa (B) ptr. o coala cu o latime de 1000 mm si care poate suporta o incarcatura de1000 kg/m 2. Plecand de la valoarea-1000 mm cu o incarcatura de 1000N/m 2 o lungime de aprox.1400 mm e PLACI MULTISTRAT MANUAL TEHNIC Pagina 26/49

27 Placa prinsa in doua laturi Daca o coala e prinsa pe 2 parti, sau daca o coala e foarte lunga,parametrul avut in vedere e dat de latimea colii, care va trebui verificata conform incarcaturii. Acest tabel detaliaza latimea permisa a colilor. Latimea permisa a placilor(mm) Grosime Greut Incarcare (N/m 2 ) Sectiune (kg/m 2 ) (mm) 2w-3Q 6 1, w-3Q 8 1, w-3Q 10 1, rw 10 2, rw 16 2, w 5w 16 2, w 16 2, rw 16 2, w 20 3, w 25 3, rw 25 3, rw 32 3, rw 32 3, rw 35 4, Exemplu: cal culeaza latimea unei coli de 16 mm cu lungime de 1 0 m l si prinsa in 2 parti (necesar pentru toata lungimea). Incarcatura este de 1200 mm. Latimea care poate fi acceptata e de 780 mm. PLACI MULTISTRAT MANUAL TEHNIC Pagina 27/49

28 Coli curbate Daca o coala e inclinata e absolut esential de respectat raza minima de curbura care e unica ptr fiecare coala folosita ( cap. 4.9). Latimea colii depinde atat de greutatea planuita cat si de raza de curbura care trebuie luata in considerare. Tabelul detaliaza latimea permisa a unei coli considerandu-se atat greutatea (1-a col. pe stanga raza de curbura. ) cat si latime 2w 3Q - 6 mm (1,3 kg/m 2 ) 900 mm LGreut. Raza (mm) N/m w 3Q - 8 mm (1,5 kg/m 2 ) raza minima mm LGreut Raza(mm) N/m w 3Q - 10 mm (1,7 kg/m 2 ) raza minima mm LGreut. Raza(mm) N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 28/49

29 3w 5w - 16 mm (2,7 kg/m 2 ) raza minima 3w = mm; raza minima 5w= 2400 mm LGreut. Raza (mm) N/m w - 16 mm (2,8 kg/m 2 ) raza minima mm Greut Raza (mm) N/m w - 20 mm (3,1 kg/m 2 ) raza minima mm LGreut. Raza(mm) N/m w - 25 mm (3,4 kg/m 2 ) mm LGreut. Raza(mm) N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 29/49

30 4rw - 10 mm (1,8 kg/m 2 ) raza minima mm L Greut. Raza (mm) N/m rw - 16 mm (2,5 kg/m 2 ) raza minima mm LGreut. Raza (mm) N/m rw - 16 mm (2,8 kg/m 2 ) mm LGreut. Raza (mm) N/m rw - 25 mm (3,6 kg/m 2 ) raza minima mm Raza ( N/m PLACI MULTISTRAT MANUAL TEHNIC Pagina 30/49

31 5rw 32 mm (3,7 kg/m 2 ) raza minima mm LGreut. Raza (mm) N/m rw - 32 mm (3,9 kg/m 2 ) raza minima mm LGreut. Raza (mm) N/m rw - 35 mm (4,1 kg/m 2 ) raza minima mm LGreut. Raza (mm) N/m w - 10 mm (1,7 kg/m 2 Exemplu: ) raza minima mm (A) Ve rifica lungimea colii intr-o structura curbata unde raza e de 2200 mm si greutatea e de LGreut. Raza (mm) N/m N/m Trecand cele valori in tabel 4.400, o valoare de mm 865 este obtinuta (B) Verif ica limita de ruptura ptr. inclinarea unei coli cu o raza minima de 1800 mm si o latime de 950 mm In 610 the radius 595 = mm column the closet 580 value 580 to il A mm 565 corresponds to a 550 load of N/m B PLACI MULTISTRAT MANUAL TEHNIC Pagina 31/49

32 4.15 Compatib Nenumarate produse chimice pot intra in contact cu placile din policarbonat MACROLUX, atat din mediu natural cat si din motive de productie. Compatibilitatea la nivel chimic depinde atat de tipul elementultu cat si de concentratia acestuia. Lista cu substante si compatibilitatea acestora cu placile din policarbonati: Chemicals Aldehida acetica Acetilena Acetona Acid acetic 5% Acid acetic 30% Acid acetic Acid arsenic 20% Hidroxid de As 20% Acid benzilic Acid benzoic Acid boric Acid butiric Acid carbonic Acid citric 10% Acid hidrocloric 10% Acid hdrocloric 35% Acid cromic 20% Phenic acid Hydrofluoric acid Fluosilicic acid 30% Formic Acid 30% Phosphoric acid Glycolic acid Lactic acid 5% Nitric acid 10% Oleic acid Oxalic acid Perchloric acid Perchloric acid 10% Propionic acid Hydrogen sulphide Sulphuric acid at 50 % Sulphuric acid 70 % Sulphurous acid 10% Tartaric acid Thricloroacetic acid Thrimetilic acid Water Ammonia water Acrylonitrile Allylic alcohol Benzyl alcohol Butilic alcohol Ethyl alcohol 96% Pheniletylic alcohol Isoamyl alcohol Isopropyl alcohol Methyl alcohol n-butyl alcohol Propargylic alcohol Propyl alcohol Benzoic aldehyde Alum Aluminium alum Chrome alum Potassium alum Amilacetate Ammonia Sulphur dioxide Aniline Benzene Ø Industrial petrol Benzole Sodium bicarbonate Potassium dichromate Sodium bisulphate Sodium bisulphite Borax Bromine Bromobenzene Bromobenzol Potassium bromide Butane Butanol Butyl acetate Butylstearate Potassium carbonate Sodium carbonate Concrete Potassium cyanide Cyclohexane Cyclohexaol Cyclohexanon Cyclohexene Xylene Sodium chlorate Ethyl chloridrine Chlorobenzol Chloroform Aluminium chloride Ammonium chloride Chloride of lime Calcium chloride Ethylene chloride Iron chloride Phosphorus chloride Magnesium chloride Mercury chloride Methylene chloride Potassium chloride Copper chloride Sodium chloride 10% Sulphoral chloride Zinc chloride Coppery chloride Cresol Decalin Diamlphthalate Dyburylphthalate Diethyl ether Dimethylformaldehyde Dinonilphthalate Dioxane Sulphur dioxide Dioctyl adipate Dioctyl phtalate Diphyl Heptane Hexane Methylic ester Ether Petroleum ether Ethyl ether Ethylamine Ethyl bromide Ethylamine Etilencloridrina Ethilenchloride Ethilenglycol Phenol Dimethil Fluorinamide Ammonium fluoride Formalin Chlorine gas Nitrous gases Glycerine Glycol Butylenic glycol Ethylenic glycol Ammonium hydrate Calcium hydrate Sodium hydrate 1% Sodium hydrate 10% Iodine Calcium hypo chloride Sodium hypo chloride Kerosene Lime wash Ligroin Mercury Potassium metabisulphite 4% Methyl metacrylate Methanol Methylamine Methylketone Methylisobutylketone Potassium Rhodanate Naphtha Ammonium nitrate Calcium nitrate Potassium nitrate Acrylic nitrile Nitrobenzene Nitrobenzole Aluminium oxalate Phosphotic Oxychloride Carbon oxide Zinc oxide Oxygen Ozone Antimony pentachloride Pentane Potassium perchlorate 10% Perchlorethylene Potassium permanganate 10% Potassium persulphate Petroleum Pyridine Caustic potash 5% Propane Synthetic saliva Calcium soap Soda Caustic soda 5% Aluminium sulphate Ammonium sulphate Iron sulphate Magnesium sulphate Manganese sulphate Nickel sulphate Potassium sulphate Coppers sulphate Sodium sulphate Zinc sulphate Iron sulphate Potassium sulphocyanide Ammonium sulphide Carbon sulphide Sodium sulphide Styrol Synthetic sweat Tetrachlorethane Carbon tetrachloride Tetrahydrofuran Tetralin Tiophen Toluol Turpentine Trichlorethylamine Trichloro-ethylene Trichlorethylphosphate Ammonium trichloride Phosphor trichloride Tri cresyl phosphate Triethanolamine PLACI MULTISTRAT MANUAL TEHNIC Pagina 32/49

33 Urea Vinyl acetate Xylene Sulphur DISINFECTANTS Carboxylic Acid Hydrogen peroxide 10% Baktol Chloramine DDT Delegol Dimamin Lysoform 2% Maktol Menfen Oktozon 1% Perhydrol Resorcina 1% Sagrotan 5% Pure alcohol Sublimate TB-Lysoform Tincture of iodine Trosilin G extra 1,5% Zephirol PHARMACEUTICALS Ambra solare Conditioner Odol mouthwash Hydroplex Lanoline Methanol 90% Blood plasma Periston Nailpolish solvent Vaseline Wick-Vaporuf FOODS Vinegar Beet Beer Butter Coffee Cinnamon Meat Cucumbers Clove Chocolate Onions Cognac Gin Glucose Liquors Maggi Margarine Nutmeg Vegetable oils Liver oil Linseed oil Olive oil Castor oil Fish Pimento Tomato sauce Rum Sare Raspberry syrup Bovine tallow Mustard Lard Vegetable juices Orange juice Fruit juice Apple juice Grapefruit juice Tobacco Tea Vanilla Wine Vodka DETERGENTS Ajax Calgonit Bleach Dor Fewa Horoliht M Impact Into-Fensterklar Natril Omo P3 Asepto Parifex 2% Persil Pril Rapdosept Rei Riseptin Laundry soap Sidolin Somat Suwa Tiba Trisilin F WK 60 Oils and fats Aral BG Baysolin BP Energol Brunofix Darina Esso Estic Brake liquid Mobil DTE Molikote Combustible oil Camphor oil Machine oil Paraffin oil Silicone oil Turpentine oil Diesel oil Drill oil Polyran Rhenocalor N Shell Spirax 90 Shell Tellus Skydrol Texano Regal Oily paint Resistent Partial resistent Nu e resistent PLACI MULTISTRAT MANUAL TEHNIC Pagina 33/49

34 Testele de compatibilitate sunt facute punand o mostra de policarbonat timp de 180 de zile intr-o substanta,iar apoi mostra e testata la o temperatura constanta de 20 C. Aspectul estetic (pierderea luciului, fisuri) este evaluat si caracteristicile mecanice sunt comparate cu valorile originale ale policarbonatului. Lista de mai sus nu poate fi considerata exhaustiva. In caz de dubiu sau pentru substante care nu au fost prezentate, va rugam sa ne contactati. IMPORTANT: Datorita faptului ca profilele din PVC- utilizate in constructii - contin silicon acetic, vrem sa accentuam faptul ca folosirea lor reprezinta un pericol. PLACI MULTISTRAT MANUAL TEHNIC Pagina 34/49

35 5 Accesorii 5.1 Profile policarbonat - tip U Profilele tip U sunt folosite ptr. a inchide capatul taiat al colilor Macrolux. Ele nu substituie folia de aluminiu, ci ele o protejeaza de scurgerea apei. Profil policarbonat - tip U Grosime 6 mm 10 mm 16 mm 20 mm Sectiune Cod. M633 M634 M635 M640 a 19 mm 24 mm 30 mm 30 mm b 25 mm 29 mm 34 mm 35 mm c 8,5 mm 12,5 mm 18,5 mm 22,5 mm d 6,5 mm 10,5 mm 16,5 mm 20,5 mm Greutate 55 g/ml 70 g/ml 90 g/ml 120 g/ml Dispoibilitate Pachet standard nr Lungime 2100 mm 2100 mm 2100 mm 2100 mm disponibil disponibil la cerere nu e disponibil 5.2 Profile policarbonat - tip H Profilele tip H au protectie UV pe partea externa si sunt folosite la imbinarea colilor Macrolux avand grosimea specifica ptr. fiecare coala.cu toate acestea ele nu ar trebui folosite ca o structura de sustinere a greutatii,ele nu sunt garantate ca o structura etansa ptr. un invelis si ele trebuie folosite doar cu scopul de imbinare a colilor. Profil policarbonat - tip H Grosime 6 mm 10 mm 16 mm Sec Protectie Cod. M430 M431 M432 UV a 58 mm 62 mm 72 mm b 72 mm 75,6 mm 84 mm c 9,5 mm 13,5 mm 20 mm d 7 mm 10,5 mm 17 mm e 12 mm 11,5 mm 15,5 mm Greutate g/ml Disponibilitate Pachet standard nr Lungime 6000 mm 6000 m 6000 mm disponibil disponibil la cerere nu este disponibil PLACI MULTISTRAT MANUAL TEHNIC Pagina 35/49

36 5.3 Profile policarbonat - tip Imbinare prin clipsare (SNAP) Profilele policarbonat tip SNAP ( cu protectie UV pe partea externa ) p rezinta avantajul ca faciliteaza imbinarea placilor cu mai multi pereti, iar aceasta imbinare e facuta printr-o simpla apasare. Profilul policarbonat nu are o functie structurala si nu e garantat ca o structura etansa. Grosime Sectiune Cod. 10 mm M439 a a' 58 mm 57 mm b b 18,5mm 17 mm c c 21 mm 23 mm d d 3,5 mm 2.5 mm Greutate 250 g/ml Disponibilitate Pachet standard nr Lungime 6000 mm disponibil disponibil la cerere n u e disponibil 5.4 Profile de colt Profilele policarbonat de colt au protectie UV pe partea externa si sunt folosite la imbinarea a 2 coli Macrolux la margine. Colile trebuie sa aiba grosimea specifica ptr. fiecare profil. Cu toate acestea ele nu trebuie folosite ca structuri de sustinere a greutatii si trebuie folosite doar la imbinare. Forma speciala a profilelor permite formarea unghiurilor de 90 de grade Profile policarbonat de colt Grosime 6 mm 10 mm Sectiune UVprotected UVprotected Cod. M448 M449 a 146 mm 148 mm b 6 mm 10 mm Greutate 300 g/ml 320 g/ml Pachet standard nr Lungime 6000 mm 6000 mm Disponibil N Disponibil la cerere u este disponibil PLACI MULTISTRAT MANUAL TEHNIC Pagina 36/49

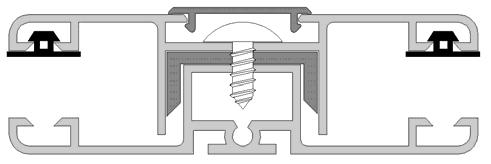

37 5.5 Profile aluminiu Profile de imbinare Profilul e folosit sa uneasca 2 coli Macrolux pe partile laterale. Daca profilul e curbat ptr. folosire, si perechea de profile de aluminiu trebuie sa fie inclinata in arcuri. Kit-ul e completat de garnituri si suruburi. Profile de aluminiu Imbinare Aliaj aluminiu 6060 (UNI EN 573-3) Toleranta UNI 3879 Anodizare 15 μ Supraf. Greut. Lungime Profil superior de imbinare (MXS7) 180 mm 2 0,486 kg/ml 6000 mm Profil inferior lateral (MXS8) 199 mm 2 0,536 kg/ml 6000 mm Profil varf /top??? (MXT1) 27 mm 2 0,072 kg/ml 6000 mm Garnitura Grosime garnitura1 mm (MXS3) Toleranta ISO 3302 CL E2 Material Rubber EP/TN Suprafata Greut. 15 mm 2 12 g/ml Grosime garnitura 3 mm (MXS5) 30 mm 2 37 g/ml Taiere la cald (MXT5) 73 mm 2 88 g/ml Surub 4,2 x 13 mm (MXT3) Surub 4,2 x 19 mm (MXT4) Surub garnitura(mxz9) 0,9 g/fiecare PLACI MULTISTRAT MANUAL TEHNIC Pagina 37/49

38 5.5.2 Profil lateral Acest profil este folosit pentru imbinarea a doua placi la un unghi de 90 de grade. Daca profilul este curbat la folosire atunci si perechea de profile de aluminiu trebuie sa fie inclinata in arcuri.garniturile si suruburile completeaza kit-ul. Accesorii profile aluminiu LATERAL Aliaj aluminiu 6060 (UNI EN 573-3) Toleranta UNI 3879 Anodizare 15 μ Zona Greut. Lungime Profil superior lateral (MXS9) 217 mm 2 0,585 kg/ml 6000 mm Profil inferior lateral (MXT0) 176 mm 2 0,475 kg/ml 6000 mm Top profil (MXT1) 27 mm 2 0,072 kg/ml 6000 mm Garnituri Grosimea garniturii 1 mm (MXS3) Grosimea garniturii 3 mm (MXS5) Material Rubber EP/TN Toleranta ISO 3302 CL E2 Suprafata Greut. 15 mm 2 12 g/ml 30 mm 2 37 g/ml Taiere la cald (MXT5) Surub 4,2 x 13 mm (MXT3) Surub 4,2 x 19 mm (MXT4) Surub garnitura(mxz9) 73 mm 2 88 g/ml 0,9 g/each PLACI MULTISTRAT MANUAL TEHNIC Pagina 38/49

39 5.5.3 Componentele unui KIT standard Profilele din aluminiu pot fi folosite pentru placile Macrolux care difera in grosime de la 6 mm la 16 mm, prin aplicarea diferitelor combinatii de garnituri. KIT DE IMBINARE Compozitie Description Cod Cantitate Profil superior de imbinare MXS7 n 1 bar 6 ml Profil inferior de imbinare MXS8 n 1 bar 6 ml Top profil MXT1 n 1 bar 6 ml Sp. Garnitura 1 mm MXS3 24 ml Sp. Garnitura. 3 mm MXS5 24 ml Taiere la cald MXT5 6 ml Surub 4,2 x 13 mm MXT3 N 10 Accesorii Surub 4,2 x 19 mm MXT3 N 10 Garnitura surub MXZ9 N 10 TProfilele din aluminiu (super., inf. si de varf ) si taierea la cald sunt folosite ptr. coli avand grosimea de 6 mm, 10 mm, 16 mm 6 mm 10 mm 16 mm Sant superior Garnitura 3 mm Garnitura 1 mm Garnitura 1 mm Sant inferior Garnitura 3 mm Garnitura 1 mm* Garnitura 1 mm* Suruburi 4,2 x 13 mm 4,2 x 13 mm Surub 4,2 x 19 mm * La cerere KIT LATERAL Compozitie Accessorii Descriere Cod Cantitate Profil superior de imbinare MXS9 n 1 bar 6 ml Profil inferior de imbinare MXT0 n 1 bar 6 ml Top profil MXT1 n 1 bar 6 ml Sp. Garnitura 1 mm MXS3 24 ml Garnitura sp. 3 mm MXS5 24 ml Taiere la cald MXT5 6 ml Taiere la cald MXT3 n 10 Surub 4,2 x 13 mm MXT3 n 10 Surub 4,2 x 19 mm MXZ9 n 10 Profilele de aluminiu (sup, inf. si top ) si taierea la cald sunt folosite ptr. coli cu o grosime de 6 mm, 10 mm, 16 mm In cazul unei coli perpendiculare lateral, trebuie proiectata ptr. o grosime de 10mm si trebuie sustinuta de 2 garnituri groase de 3 mm 6 mm 10 mm 16 mm Sant superior Garnitura 3 mm Garnitura1 mm Garnitura 1 mm Sant inferior Garnitura 3 mm Garnitura 1 mm* Garnitura 1 mm* Suruburi 4,2 x 13 mm 4,2 x 13 mm Screw 4,2 x 19 mm * La cerere PLACI MULTISTRAT MANUAL TEHNIC Pagina 39/49

40 5.6 Banda adeziva din aluminiu Benzile adezive de aluminiu sunt folosite cu scopul de a inchide capatul colilor Macrolux, astfel incat praful sa nu intre in interior.cu toate acestea, ele ar trebui sa contribuie la ventilare in interiorul peretilor, a.i. apa sa se evapore usor. In acest scop, oferim banda adeziva din aluminiu care datorita unui material special nu pastreaza praful inauntru si permite ventilarea. Banda adeziva din aluminiu e tratata impotriva putrefactiei dar trebuie protejata impotriva transpiratiei cu ajutorul straturilor superioare din polipropilena, aluminiu, etc. EMP SA ofera atat benzile adezive cat si rolele aluminiu standard. Code Available sizes Stokvis PP-banda din aluminiu M mm x 50 ml M mm x 50 ml M mm x 50 ml M9L2 75 mm x 50 ml M mm x 50 ml M mm x 50 ml Sellotape banda din aluminiu Sellotape banda din aluminiu M mm x 50 ml M9P6 50 mm x 50 ml M9P7 85 mm x 50 ml Sellotape PE-banda din aluminiu M9Q9 43 mm x 33 ml Sellotape PE-banda din aluminiu M9H3 50 mm x 50 ml M9G6 30 mm x 50 ml available available upon request only 43 mm x 50 ml PLACI MULTISTRAT MANUAL TEHNIC Pagina 40/49

41 5.7 Butonii de fixare Cu scopul de a fixa colile Macrolux, butonii din plastic sunt disponibili, la fel ca si garniturile lor: Grosime 6 mm 10 mm 16 mm Cod M960 M961 M962 Diam. extern al butonului 49 mm 49 mm 49 mm Gaura surubului 6 mm 6 mm 6 mm Inaltimea piciorului (pic) 6 mm 10 mm 16 mm Diametrul extern al pic. 14 mm 14 mm 14 mm Diametrul extern al garniturii 45 mm 45 mm 45 mm Diametrul intern al garniturii 30 mm 30 mm 30 mm Material PMMA Availability Pachet standard Disponibil Disponibil la cerere Nu e disponibil 5.8 Curatarea placilor Pentru curatarea placilor Macrolux, EMP ofera un detergent care a fost testat ptr. curatarea policarbonatului. Capacity Jerry can Code DB28 1lt / 5 lt PLACI MULTISTRAT MANUAL TEHNIC Pagina 41/49

42 6. Anterior montajului 6.1 Impachetatul si transportul Colile Macrolux sunt impachetate standard in paleti de lemn si protejate de un strat de polietilena, care e sudat/legat la cald si legat cu benzi. Fiecare palet variaza in greutate de la 1000 la 1200 kg. Colile la comanda vor fi impachetate de EMP. Daca aveti cereri speciale (mutarea colilor la locul constructiei, probleme cu descarcatul, etc.) va rugam sa faceti orice intelegere cu reprezentantii nostri comerciali cand faceti comanda. Echipa noastra va va ajuta sa rezolvati orice problema. 6.2 Transportul Placile Macrolux trebuie transportate in conditii speciale, astfel incat atat colile cat si paletii sa stea in pozitie orizontala. Orice curele sau greutati care pot fi folosite la siguranta paletilor in timpul transportului,trebuie sa fie pozitionate a.i. sa nu provoace pagube. Orice paguba datorata transportului trebuie comunicata in timp de 8 zile din momentul primirii bunurilor. Pentru a analiza problema corect, ea trebuie notata pe documentul de transport - CMR. 6.3 Manipulare si depozitare Fazele de manipulare si depozitare sunt foarte importante ptr. colile Macrolux or, intrucat ele pot fi avariate. Urmatoarele instructiuni trebuie aplicate: Cand un elevator furca e folosit, multa atentie trebuie acordata. Nici un moment furcile elevatorului nu trebuie sa atinga placile direct. Daca curele sunt folosite la ridicare, latimea minima a acestora trebuia sa fie de 200 mm, si ptr. a distribui forta corect, placi de lemn cu o lungime mai mare decat latimea colilor trebuie sa se interpuna intre palet si cureaua de sustinere. Latimea furcilor trebuie sa fie potrivita a.i. paletul sa nu se indoaie, si lungimea trebuie sa fie adecvata, cel putin 2.1 m liniari. Daca mai multi paleti sunt incarcati, nu mai mult de 3 paleti sa fie stivuiti unul pe celalalt. (Nu stivuiti paletii direct unul pe celalalt, suporturi care protejeaza contactul direct trebuie folositi (Styrofoam, insulating materials). Daca un palet care a stat inainte pe jos este stivuit pe varful altuia, verifica sa nu fie nimic pe partea dorsala care ar ar putea afecta suprafata pe care va fi asezat. Incarcati paletii cu ambalajul inchis, cu o mica panta, a. i. orice posibil condens sau apa acumulata sa se scurga. Depozitati pachetele nedeschise inauntru, sau, daca aceasta nu este posibil, acoperiti-le cu fasii de material care le poate proteja de vremea rea si care asigura o buna circulatie a aerului.. Odata ce pachetele au fost deschise, ele trebuie neaparat depozitate inauntru. La o constructie, colile trebuie folosite de indata ce pachetul a fost deschis. Daca o coala e transportata cu mana, ea trebuie mutata tinuta de o latura. IMPORTANT: Filmul de protectie aflat pe ambele laturi ale colilor tinde sa se lipeasca de acestea daca este expus la temperaturi mari (PALETI INTINSI DIRECT SUB SOARE ) si indepartarea ulterioara devine dificila. IMPORTANT: Clientul este responsabil ptr. descarcarea materialului. Bunurile sunt de obicei expediate la depozit sau la locul constructiei clientului, printr-un camion. PLACI MULTISTRAT MANUAL TEHNIC Pagina 42/49

43 6.4 Prelucrarea Taierea Colile din policarbonat pot fi taiate cu instrumente comune de taiere cum ar fi cuttere sau circulare. Numai cateva precautii sunt necesare, ca de ex. faptul ca placa trebuie tinuta asa incat vibratiile sa nu compromita procesul de taiere. Daca nu sunt folosite panze special create ptr. plastic si panze de fier cu dintii mici pot fi folosite. Buzz saw Band saw Unghiul- I Unghiul-S 15 0,5 Vit. taiere m/min m/min Vit. lamei m/min m/min Dintii 2-5 mm 1,5-2,5 mm Filmul de protectie PE trebuie lasat pe coli pana cand sunt montate legatura cu partea protejata UV si pentru a preveni zgarierea., pentru a evita dubiile in Folia transparenta prezenta pe colile standard din depozitul nostru are singurul scop de a mentine peretii interiori departe de praful care e de obicei prezent in depozite si ateliere. Aceasta trebuie indepartata cand coala urmeaza a fi taiata.. IMPORTANT: In timpul prelucrarii, taierii, va rugam sa va luati toate mijloacele de protectie necesare pentru siguranta muncii (ochelari, ecrane de protectie, masuri de siguranta, etc.) Perforarea Orice gaura in colile Macrolux trebuie facuta cu burghiuri adecvate. i 15 t s 15 Verificati cu atentie ca spanul rezultat in urma gauririi sa fie evacuat din interiorul celulelor. PLACI MULTISTRAT MANUAL TEHNIC Pagina 43/49

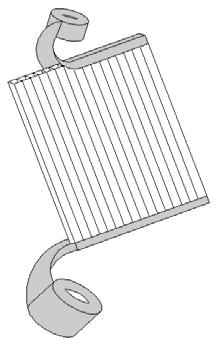

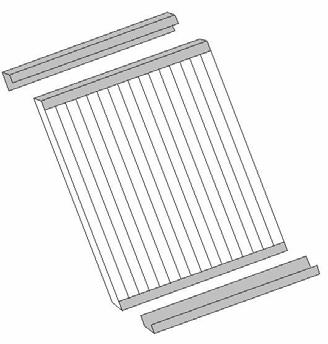

44 6.4.3 Aplicarea benzii adezive Inainte de montare, capetele colilor Macrolux ar trebui inchise cu banda adeziva de aluminiu cu scopul de a mentine curati peretii int. de-a lungul timpului.tipul de banda potrivit e banda solida de aluiniu ptr. marginea inferioara a colii si banda de aluminiu cu gauri ptr. marginea superioara, cu scopul de a asigura ventilarea si de a evita condensarea aerului. Banda ar trebui protejata de expunerea directa la conditii atmosferice, pentru a preveni transpiratia. Inserarea unui profil de polic. sau de aluminiu poate face acest lucru. Aceste profile ar trebui sa aiba gauri pentru a permite scurgerea ape. Banda transparenta care e de obicei prezenta pe colile standard nu le protejeaza de-a lungul timpului, ci doar in scurta perioada in care coala este stocata in depozit. IMPORTANT: Aplicarea bandei este un pas indispensabil pentru o montare corecta, oricare ar fi solutia aleasa. PLACI MULTISTRAT MANUAL TEHNIC Pagina 44/49

45 7 INSTRUCTIUNI DE ASAMBLARE 7.1 Verificari preliminare : Verificati daca depozitarea a fost facuta conform indicatiilor date. Verificati daca valorile de toleranta ale colilor si ale altor accesorii sunt in conformitate cu cele detaliate. Verificati daca produsul nu are defectiuni, si daca exista unele anuntati EM P SA inainte de inceperea asamblarii. Pregatiti toate conditiile necesare ptr. siguranta depozitarii si respectati cerintele prezentate anterior. To achieve a correct set-up, the planes of the bases and of the girder on which the sheets and the profiles shall be set up. Suprafata si distantele necesare trebuie verificate in conformitate cu instructiunile anterioare. Evitati sa mutati colile prin impingerea lor pe o suprafata, in special daca filmul de protectie a fost indepartat. IMPORTANT: Colile Macrolux trebuie montate a. i. peretii interiori sa aiba o dispunere verticala sau sa aiba directia de scurgere a apei. O montare a peretilor interiori pe dispunere orizontala nu este permisa intrucat aceasta pozitie favorizeaza stagnarea condensarii in interiorul peretilor. IMPORTANT: Cand montati colile Macrolux ASIGURATI-VA CA PARTEA PROTEJATA UV (recunoscuta dupa filmul colorat si dupa marca facuta cu un instrument incalzit ) ESTE IN EXTERIOR. 7.2 Montarea Colile Macrolux trebuie montate pe suporti adecvati care satisfac detaliile ferme cerute anteprior. In special, ele trebuie: Sa ofere o sustinere adecvata Sa aiba suficient spatiu de extindere Profilul sa aiba o rezistenta mai mare sau egala cu incarcatura transmisa asupra colii Inclinarea minima In cazul unei copertine, o panta cu inclinare minima de 5% trebuie respectata a.i. ploaia sa se scurga. PLACI MULTISTRAT MANUAL TEHNIC Pagina 45/49

46 7.2.2 Rezistenta mecanica a profilelor standard de aluminiu Profilele standard de aluminiu trebuie sa fie sprijinite,si la randul lor sustinute de structura rezistenta la greutate. Punctul de rupere al profilului de aluminiu este in legatura cu greutatea transmisa de coala Macrolux, care,la randul ei va avea legatura cu centrul profilului si cu distanta dintre punctele de sprijin ale profilelor. Distanta dintre suporturile profilelor de aluminiu Centre to Centrul profilelor de aluminiu Greut. pe coala 700 mm 1050 mm 1200 mm 600 N/m mm 1900 mm 1800 mm 900 N/m mm 1550 mm 1450 mm 1200 N/m mm 1350 mm 1250 mm 1500 N/m mm 1200 mm 1100 mm 2000 N/m mm 1050 mm 950 mm IMPORTANT: Datele din acest paragraf nu sunt folosite la calcularea dimensiunilor colilor, ci doar ptr. a calcula dimensiunile suporturilor profilelor de aluminiu Montarea colilor Pozitionarea centrului profilului de aluminiu e in legatura cu latimea colii Macrolux cu suprafata de intindere si cu spatiul ocupat de partea interioara a profilului. in = L + 2 x (a + b) o figura aproximativa, care trebuie verificata (adancimea minima de bataie, dilatatia la cald etc), se presupune a fi de 30 mm. PLACI MULTISTRAT MANUAL TEHNIC Pagina 46/49

47 A. Inserati garniturile adecvate pt. grosimea care e folosita in santurile profilelor superioare si inferioare.. B. Pozitionati profilul inf. si fixati-l pe suportul existent. C. Inserati partea taiata la locul ei. D. Pozitionati placa la care a fost aplicata banda de aluminiu, ASIGURANDU-VA CA PARTEA PROTEJATA UV(recunoscuta dupa filmul colorat si marca facuta cu un instrument fierbinte) ESTE LA EXTERIOR. Lato protetto UV E. Fixati coala cu profilul sup. avand grija sa verificati daca garniturile sunt apasate corect. Surubul de imbinare dintre profilul inf. si sup. trebuie pozitionat la o distanta care sa nu depaeasca 500 mm. PLACI MULTISTRAT MANUAL TEHNIC Pagina 47/49

48 F. Inserati gura de deschidere in partea sup. a profilului. G. Protejati laturile colii care sunt inchise cu banda de aluminiu cu ajutorul unei protectii adecvate (profil in forma U sau profil policarbonat),aceste profile trebuie sa favorizeze scurgerea oicarui condens. H. Continuati pana cand lucrarea e completa. 7.3 Fixarea butonilor sau a suruburilor In order to fix MACROLUX multiwall sheets with passing screw, buttons which allow the user to achieve the necessary mechanical reinforcing Folositi butoni specifici ptr. fiecare grosime, aceasta va asig. ca placa nu va fi stricata chiar daca surubul este strans excesiv. CORECT GRESIT Perforati placa tinand cont de eventuala dilatare ca in figura: a = d + spatiu dilatare CORECT GRESIT Curatati placa de orice reziduu de la unelte. Verificati daca gaura este inclusa in interiorul garniturii de sustinere, daca nu butonul nu poate fi folosit. Butonii trebuie pozitionati corespunzator structurii, la o distanta care sa nu depaseasca 500 mm. 7.4 Accesorii complementare In functie de fiecare situatie, bucati de metal adecvate ( muchie acoperis, streasina etc.) trebuie procurate. Fiecare element aditional, daca e cerut, trebuie executat cu silicon non-acetic, care a fost indicat in mod explicit si care e compatibil cu policarbonatul. PLACI MULTISTRAT MANUAL TEHNIC Pagina 48/49

49 8 INTRETINERE 8.1 Curatarea In timpul montarii, colile Macrolux se pot murdari. Pentru a le curata, folositi doar produse certificate pentru curatare (verificati datele ). EMP SA poate oferi un detergent de curatare la cerere. Colile trebuie curatate regulat cu apa si sapun non-alcalin sau cu detergenti adecvati si apoi trebuie clatite cu multa apa. Acest lucru va pastra transmiterea luminii intacta. DMizeria trebuie indepartata cu mare grija, folosind tampoane moi care nu zgarie stratul protector. IMPORTANT: Nu folositi detergenti alcalini,solventi,detergenti abrazivi, perii, lame sau instrumente ascutite care pot avaria protectia UV. 8.2 Accesul pe acoperis Atat in timpul montarii cat si in timpul intretinerii, nu calcati direct pe placile de policarbonat. Placile NU POT fi calcate direct si pot fi strivite. Daca e necesar accesul pe acoperis pozitionati placi de lemn care sa se sprijine pe suporti a. i. greutatea e corect distribuita. Protejati colile de orice zgariere cu materiale adecvate. IMPORTANT: In caz ca accesul pe acoperis e necesar, asigurati-va siguranta la locul de munca si respectati normele de protectie aflate in vigoare in fiecare tara, pentru a preveni caderea si lovirea. PLACI MULTISTRAT MANUAL TEHNIC Pagina 49/49
