Σειρά E8000. Εγχειρίδιο αντιπροσώπου. ΔΡΟΜΟΥ MTB Τρέκινγκ. City Touring/ Απλό Ποδήλατο TL-FC39 RT-EM800 RT-EM900

Transcript

1 (Greek) DM-E Εγχειρίδιο αντιπροσώπου ΔΡΟΜΟΥ MTB Τρέκινγκ City Touring/ Απλό Ποδήλατο URBAN SPORT E-BIKE SC-E8000 SC-E6010 SW-E8000-L SW-M9050-R SW-M8050-R SW-E6010 RD-M9050 RD-M8050 FC-E8000 FC-E8050 FC-M8050 SM-CRE80 SM-CRE80-B SM-CDE80 DU-E8000 SM-DUE10 SM-DUE11 SM-DUE80-A SM-DUE80-B BT-E8010 BT-E8020 BM-E8010 BM-E8020 TL-FC39 RT-EM800 RT-EM900 Σειρά E8000

2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ... iv ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ... v Κεφάλαιο 1 ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ 1-1 ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ 2-1 ΕΓΚΑΤΑΣΤΑΣΗ Ονομασία εξαρτημάτων Προδιαγραφές προϊόντος Εγκατάσταση του υπολογιστή ποδηλάτου Εγκατάσταση και αφαίρεση του υπολογιστή ποδηλάτου (SC-E6010) Προσαρμογή της γωνίας του υπολογιστή ποδηλάτου (SC-E6010) Εγκατάσταση του διακόπτη υποβοήθησης Χρήση του κολάρου καλωδίου για την τοποθέτηση του διακόπτη υποβοήθησης στο τιμόνι Εγκατάσταση του διακόπτη υποβοήθησης Σύνδεση του ηλεκτρικού καλωδίου Τοποθέτηση της βάσης μπαταρίας Τοποθέτηση/αφαίρεση της μπαταρίας Εγκατάσταση του αισθητήρα ταχύτητας Εγκατάσταση του μαγνήτη Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ 3-1 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μονάδας κίνησης Διάγραμμα συνδεσμολογίας καλωδίων μονάδας κίνησης Σύνδεση του καλωδίου ρεύματος Σύνδεση διακοπτών και της μονάδας κίνησης στον υπολογιστή ποδηλάτου (SC-E8000) Σύνδεση του διακόπτη υποβοήθησης και της μονάδας κίνησης με τον υπολογιστή ποδηλάτου (SC-E6010) Σύνδεση του αισθητήρα ταχύτητας στην μονάδα κίνησης Σύνδεση του καλωδίου φωτός στη μονάδα κίνησης Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού ii

3 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ 4-1 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Σωστή χρήση της μπαταρίας Φόρτιση της μπαταρίας Σχετικά με τη λυχνία LED φορτιστή Σχετικά με τις λυχνίες LED της μπαταρίας Ενεργοποίηση/Απενεργοποίηση τροφοδοσίας Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 5-1 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τις λειτουργίες των διακοπτών υποβοήθησης και των διακοπτών αλλαγής Οθόνη υπολογιστή ποδηλάτου και ρυθμίσεις Ένδειξη στάθμης μπαταρίας Λειτουργία υποβοήθησης Εναλλαγή μεταξύ των δεδομένων διαδρομής που εμφανίζονται Σχετικά με τα μενού ρυθμίσεων Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου Κεφάλαιο 6 ΣΥΝΔΕΣΗ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΣΥΣΚΕΥΕΣ 6-1 ΣΥΝΔΕΣΗ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΣΥΣΚΕΥΕΣ Σχετικά με τις ασύρματες λειτουργίες Ψηφιακό ασύρματο σύστημα 2,4 GHz Λειτουργία αντιγράφων ασφαλείας ρυθμίσεων μονάδας κίνησης για τον υπολογιστή ποδηλάτου Προσαρμοζόμενες ρυθμίσεις στο E-TUBE PROJECT Σύνδεση στον υπολογιστή Κεφάλαιο 7 ΣΥΝΤΗΡΗΣΗ 7-1 ΣΥΝΤΗΡΗΣΗ Αντικατάσταση του στοιχείου σύσφιξης Αντικατάσταση του εμπρός αλυσοτροχού Αντικατάσταση του οδηγού της συσκευής αλυσίδας iii

4 ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ Αυτό το εγχειρίδιο αντιπροσώπου προορίζεται κυρίως για χρήση από επαγγελματίες μηχανικούς ποδηλάτων. Οι χρήστες που δεν είναι εκπαιδευμένοι επαγγελματίες συναρμολόγησης ποδηλάτων δεν πρέπει να επιχειρούν μόνοι τους την εγκατάσταση των εξαρτημάτων χρησιμοποιώντας τα εγχειρίδια αντιπροσώπου. Εάν δεν κατανοείτε οποιοδήποτε μέρος των πληροφοριών στο εγχειρίδιο, μην προχωρήσετε στην εγκατάσταση. Αντιθέτως, επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό μεταπωλητή ποδηλάτων και ζητήστε τη βοήθειά τους. Βεβαιωθείτε ότι έχετε διαβάσει όλα τα εγχειρίδια οδηγιών που συνοδεύουν το προϊόν. Μην αποσυναρμολογείτε ή τροποποιείτε το προϊόν παρά μόνον όπως αναφέρεται στις πληροφορίες που περιέχονται στο παρόν εγχειρίδιο αντιπροσώπου. Μπορείτε να δείτε όλα τα εγχειρίδια αντιπροσώπου και οδηγιών, on-line στον δικτυακό μας τόπο ( Τηρείτε τους κατάλληλους κανόνες και τους κανονισμούς της χώρας, κράτους ή της περιοχής στην οποία ασκείτε τις δραστηριότητές σας ως έμπορος. Το λεκτικό σήμα και τα λογότυπα Bluetooth αποτελούν σήματα κατατεθέντα της Bluetooth SIG, Inc. και οποιαδήποτε χρήση τους από τη SHIMANO INC. πραγματοποιείται βάσει άδειας. Λοιπά εμπορικά σήματα και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε διαβάσει αυτό το εγχειρίδιο αντιπροσώπου λεπτομερώς πριν από τη χρήση και ακολουθήστε τις οδηγίες που παρέχει για σωστή χρήση. Οι παρακάτω οδηγίες πρέπει να τηρούνται σε όλες τις περιστάσεις, προκειμένου να αποφευχθούν σωματικές βλάβες και υλικές ζημίες. Οι οδηγίες κατατάσσονται ανάλογα με το βαθμό κινδύνου ή βλάβης που μπορεί να προκύψει, εάν το προϊόν χρησιμοποιηθεί εσφαλμένα. ΚΙΝΔΥΝΟΣ Παράλειψη τήρησης αυτών των οδηγιών θα προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Παράλειψη τήρησης αυτών των οδηγιών μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ Παράλειψη τήρησης αυτών των οδηγιών μπορεί να προκαλέσει σωματικές βλάβες ή υλικές ζημίες στον εξοπλισμό και τον περιβάλλοντα χώρο. iv

5 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ ΚΙΝΔΥΝΟΣ Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Χειρισμός της μπαταρίας Μην παραμορφώνετε, τροποποιείτε, αποσυναρμολογείτε ή κάνετε κολλήσεις απευθείας στη μπαταρία. Αν το κάνετε μπορεί να προκληθεί διαρροή, υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην αφήνετε την μπαταρία κοντά σε πηγές θερμότητας, όπως θερμάστρες. Μην θερμαίνετε ή πετάτε σε φωτιά την μπαταρία. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη ή ανάφλεξη της μπαταρίας. Μην εκθέτετε την μπαταρία σε ισχυρά χτυπήματα και μην την πετάτε. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει υπερθέρμανση, έκρηξη ή φωτιά. Μην τοποθετείτε την μπαταρία σε γλυκό ή θαλασσινό νερό, και μην αφήσετε να βραχούν οι ακροδέκτες της μπαταρίας. Αν δεν το κάνετε μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Χρησιμοποιήστε τον καθορισμένο φορτιστή της Shimano και τηρείτε τις συνθήκες φόρτισης που υποδεικνύονται για τη φόρτιση της εν λόγω μπαταρίας. Εάν δεν είστε σίγουροι, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι ακολουθείτε τις οδηγίες που παρέχονται στα εγχειρίδια κατά την εγκατάσταση του προϊόντος. Συνιστάται να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Shimano. Αν εξαρτήματα όπως βίδες και παξιμάδια έχουν χαλαρώσει ή υποστεί ζημιά, το ποδήλατο μπορεί να πέσει ξαφνικά, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό. Επιπλέον, αν δεν γίνουν σωστά οι ρυθμίσεις, μπορεί να προκύψουν προβλήματα και το ποδήλατο να πέσει ξαφνικά, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό. Φροντίστε να φοράτε γυαλιά ασφαλείας ή άλλα προστατευτικά γυαλιά για τα μάτια κατά την εκτέλεση εργασιών συντήρησης, όπως η αντικατάσταση εξαρτημάτων. Για πληροφορίες σχετικά με τα προϊόντα που δεν παρουσιάζονται αναλυτικά σε αυτό το εγχειρίδιο, ανατρέξτε στα εγχειρίδια που παρέχονται με κάθε προϊόν. Αφού διαβάσετε με προσοχή το εγχειρίδιο αντιπροσώπου, κρατήστε το σε ασφαλές σημείο για μελλοντική χρήση. Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Προσέξτε να μην αποσπάτε την προσοχή σας στην οθόνη του υπολογιστή ποδηλάτου κατά την ποδηλασία. Διαφορετικά, μπορεί να πέσετε από το ποδήλατο. Πριν την ποδηλασία, ελέγξτε αν οι τροχοί είναι ασφαλισμένοι. Διαφορετικά, μπορεί να πέσετε από το ποδήλατο και να τραυματιστείτε σοβαρά. Εξοικειωθείτε επαρκώς με το πώς να ξεκινήσετε το ποδήλατο με ηλεκτρική υποβοήθηση πριν την οδήγηση σε πολυσύχναστους δρόμους. Διαφορετικά, μπορείτε να ξεκινήσετε το ποδήλατο απότομα και να προκύψει ατύχημα. Βεβαιωθείτε ότι το φως είναι αναμμένο κατά τη νυχτερινή οδήγηση. Μην αποσυναρμολογείτε το προϊόν. Η αποσυναρμολόγηση μπορεί να προκαλέσει τραυματισμό σε άτομα. Κατά τη φόρτιση της μπαταρίας ενώ είναι εγκατεστημένη στο ποδήλατο, μην μετακινείτε το ποδήλατο. Το φις του φορτιστή μπορεί να μην μπει τέρμα στην πρίζα, γεγονός που μπορεί να οδηγήσει σε πυρκαγιά. v

6 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ Μπαταρία ιόντων λιθίου Εάν οποιαδήποτε διαρροή υγρού από την μπαταρία μπει στα μάτια σας, ξεπλύνετε αμέσως σχολαστικά την προσβεβλημένη περιοχή με καθαρό νερό όπως νερό της βρύσης χωρίς να τρίψετε τα μάτια σας και αναζητήστε αμέσως ιατρική βοήθεια. Εάν δεν το κάνετε, το υγρό μπαταρίας μπορεί να βλάψει τα μάτια σας. Μην επαναφορτίζετε την μπαταρία σε πολύ υγρούς χώρους ή σε εξωτερικούς χώρους. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει ηλεκτροπληξία. Μην εισάγετε ή αφαιρείτε το βύσμα ενώ είναι βρεγμένο. Εάν παραλείψετε να συμμορφωθείτε με αυτή την οδηγία, μπορεί να προκύψει ηλεκτροπληξία. Εάν υπάρχει διαρροή νερού από το βύσμα, στεγνώστε το σχολαστικά πριν το τοποθετήσετε. Αν η μπαταρία δεν έχει φορτιστεί πλήρως μετά από 6 ώρες φόρτισης, αποσυνδέστε αμέσως την μπαταρία από την πρίζα για να σταματήσετε τη φόρτιση και επικοινωνήστε με το σημείο αγοράς. Αν δεν το κάνετε μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Μην χρησιμοποιείτε την μπαταρία αν έχει εμφανείς γρατσουνιές ή άλλες εξωτερικές ζημιές. Κάτι τέτοιο μπορεί να προκαλέσει έκρηξη, υπερθέρμανση ή προβλήματα με τη λειτουργία. Το εύρος των θερμοκρασιών λειτουργίας της μπαταρίας δίνεται παρακάτω. Μην χρησιμοποιείτε τη μπαταρία σε θερμοκρασίες εκτός αυτού του εύρους. Αν η μπαταρία χρησιμοποιείται ή αποθηκεύεται σε θερμοκρασίες που είναι έξω από αυτές τις περιοχές τιμών, μπορεί να προκύψουν πυρκαγιά, τραυματισμός ή προβλήματα λειτουργίας. 1. Κατά την αποφόρτιση: 10 C - 50 C 2. Κατά τη φόρτιση: 0 C - 40 C Αντικείμενα που σχετίζονται με την εγκατάσταση στο ποδήλατο και τη συντήρηση του ποδηλάτου Βεβαιωθείτε ότι αφαιρέσατε τη μπαταρία και τον φορτιστή πριν την καλωδίωση ή σύνδεση εξαρτημάτων στο ποδήλατο. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία. Βεβαιωθείτε ότι ακολουθείτε τις οδηγίες που παρέχονται στα εγχειρίδια κατά την εγκατάσταση του προϊόντος. Συνιστάται να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Shimano. Αν εξαρτήματα όπως βίδες και παξιμάδια έχουν χαλαρώσει ή το προϊόν έχει υποστεί ζημιά, το ποδήλατο μπορεί να πέσει ξαφνικά, με αποτέλεσμα σοβαρό τραυματισμό. Το διάστημα συντήρησης εξαρτάται από τη χρήση και τις συνθήκες οδήγησης. Καθαρίζετε τακτικά την αλυσίδα με ένα κατάλληλο καθαριστικό αλυσίδας. Ποτέ μην χρησιμοποιείτε διαλύτες με αλκαλική ή όξινη βάση όπως είναι τα καθαριστικά σκουριάς. Αν χρησιμοποιηθούν τέτοιοι διαλύτες η αλυσίδα μπορεί να σπάσει και να προκαλέσει σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Τηρείτε τις οδηγίες στο εγχειρίδιο χρήστη για το ποδήλατο, για να οδηγείτε με ασφάλεια. Ελέγχετε περιοδικά τον φορτιστή της μπαταρίας και προσαρμογέα, ειδικά το καλώδιο του, το φις, και το περίβλημα, για οποιαδήποτε ζημιά. Αν ο φορτιστής ή προσαρμογέας έχει βλάβη, μην τον χρησιμοποιήσετε μέχρι να επισκευαστεί. Χρησιμοποιήστε αυτό το προϊόν υπό την καθοδήγηση ενός επόπτη ασφαλείας ή βάσει των οδηγιών χρήσης. Μην αφήνετε άτομα με μειωμένες φυσικές, αισθητηριακές ή διανοητικές ικανότητες, άπειρα άτομα, ή άτομα που δεν έχουν τις απαιτούμενες γνώσεις, συμπεριλαμβανομένων των παιδιών να χρησιμοποιούν αυτό το όργανο. Μην αφήνετε παιδιά να παίζουν κοντά στο προϊόν. Εάν προκύψει οποιαδήποτε δυσλειτουργία ή πρόβλημα, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο. Μην τροποποιήσετε ποτέ το σύστημα. Αυτό μπορεί να προκαλέσει δυσλειτουργία στο σύστημα. Μπαταρία ιόντων λιθίου Μην αφήνετε την μπαταρία σε σημεία που εκτίθενται σε άμεσο ηλιακό φως, μέσα σε όχημα σε μια ζεστή ημέρα, ή άλλα ζεστά σημεία. Αυτό μπορεί να οδηγήσει σε διαρροή από τη μπαταρία. Εάν διαρρεύσει οποιοδήποτε υγρό και έρθει σε επαφή με το δέρμα ή τα ρούχα σας, ξεπλύνετε αμέσως με καθαρό νερό. Διαφορετικά, το υγρό της διαρροής μπορεί να προκαλέσει δερματικές βλάβες. Αποθηκεύστε τη μπαταρία σε ασφαλές μέρος μακριά από παιδιά και κατοικίδια ζώα. vi

7 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ Βεβαιωθείτε επίσης ότι οι χρήστες ενημερώθηκαν για τα εξής: Βεβαιωθείτε ότι βάλατε τάπες σε όλες τις αχρησιμοποίητες θύρες. ΣΗΜΕΙΩΣΗ Για την εγκατάσταση και ρύθμιση του προϊόντος, συμβουλευτείτε έναν αντιπρόσωπο. Οι μονάδες έχουν σχεδιαστεί για να είναι πλήρως αδιάβροχες ώστε να αντέχουν σε υγρές καιρικές συνθήκες οδήγησης. Ωστόσο, μην τις τοποθετείτε σκόπιμα σε νερό. Μην καθαρίζετε το ποδήλατο με μηχάνημα πλύσης υψηλής πίεσης. Εάν δεν είστε σίγουροι, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. Χειριστείτε προσεκτικά τα εξαρτήματα και αποφύγετε την υποβολή τους σε οποιοδήποτε ισχυρό χτύπημα. Μην τοποθετείτε το ποδήλατο ανάποδα. Κάτι τέτοιο μπορεί να προκαλέσει βλάβη στον υπολογιστή του κύκλου ή τον διακόπτη αλλαγής. Παρά το γεγονός ότι το ποδήλατο εξακολουθεί να λειτουργεί ως ένα κανονικό ποδήλατο, ακόμη και όταν αφαιρεθεί η μπαταρία, το φως δεν ανάβει αν είναι συνδεδεμένο με το σύστημα ηλεκτρικής τροφοδοσίας. Θα πρέπει να γνωρίζετε ότι η χρήση του ποδηλάτου υπό αυτές τις συνθήκες θα πρέπει να θεωρείται ως παράβαση των νόμων οδικής κυκλοφορίας στη Γερμανία. Όταν μεταφέρετε το ποδήλατο με αυτοκίνητο, αφαιρέστε την μπαταρία από το ποδήλατο και τοποθετήστε το σε μια σταθερή επιφάνεια στο αυτοκίνητο. Πριν συνδέσετε την μπαταρία, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί νερό ή ακαθαρσίες στο σύνδεσμο όπου θα συνδεθεί η μπαταρία. Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο, πρέπει να προσέχετε τα παρακάτω: -- Κατά τη φόρτιση, βεβαιωθείτε ότι δεν υπάρχει νερό στη θύρα φόρτισης ή στο φις του φορτιστή. -- Βεβαιωθείτε ότι η βάση μπαταρίας είναι κλειδωμένη πριν τη φόρτιση. -- Μην αφαιρέσετε την μπαταρία από τη βάση της ενώ φορτίζει. -- Μην ποδηλατείτε με τον φορτιστή τοποθετημένο. -- Κλείστε το κάλυμμα της θύρας φόρτισης όταν δεν φορτίζετε. -- Σταθεροποιήστε το ποδήλατο για να διασφαλίσετε ότι δεν θα πέσει κατά τη διάρκεια της φόρτισης. Συνιστάται η χρήση αυθεντικής μπαταρίας Shimano. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Μερικές από τις σημαντικές πληροφορίες σε αυτό το εγχειρίδιο αντιπροσώπου βρίσκονται επίσης και στις ετικέτες της συσκευής. Ο αριθμός που βρίσκεται στο κλειδί της μπαταρίας είναι απαραίτητος για να αγοράσετε αντικλείδια. Φυλάξτε το προσεκτικά. Χρησιμοποιήστε ένα υγρό πανί, καλά στυμμένο, όταν καθαρίζετε τη μπαταρία και το πλαστικό κάλυμμα. Εάν έχετε οποιεσδήποτε απορίες σχετικά με τη χρήση και τη συντήρηση αυτού του προϊόντος, συμβουλευτείτε το κατάστημα από όπου κάνατε την αγορά. Επικοινωνήστε με το σημείο αγοράς για ενημερώσεις του λογισμικού του εξαρτήματος. Οι πιο ενημερωμένες πληροφορίες είναι διαθέσιμες στον διαδικτυακό τόπο της Shimano. Για λεπτομέρειες, ανατρέξτε στην ενότητα "ΣΥΝΔΕΣΗ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΣΥΣΚΕΥΕΣ". Τα προϊόντα δεν καλύπτονται με εγγύηση για φυσική φθορά και αλλοίωση από τη συνήθη χρήση και το πέρασμα του χρόνου. Σύνδεση και επικοινωνία με το PC Η συσκευή σύνδεσης με το PC μπορεί να χρησιμοποιηθεί για να συνδέσετε έναν υπολογιστή στο ποδήλατο (σύστημα ή εξαρτήματα) και το E-TUBE PROJECT μπορεί να χρησιμοποιηθεί για την εκτέλεση εργασιών όπως η προσαρμογή μεμονωμένων εξαρτημάτων ή ολόκληρου του συστήματος, καθώς και για την αναβάθμιση του firmware. Συσκευή σύνδεσης PC: SM-PCE1 E-TUBE PROJECT: Εφαρμογή του PC Firmware: το λογισμικό σε κάθε εξάρτημα Σύνδεση και επικοινωνία με smartphone ή tablet Είναι δυνατή η προσαρμογή μεμονωμένων εξαρτημάτων ή του συστήματος, καθώς και η αναβάθμιση του firmware, χρησιμοποιώντας το E-TUBE PROJECT για συσκευές smartphone/tablet μετά τη σύνδεση του ποδηλάτου (σύστημα ή εξαρτήματα) σε ένα smartphone ή tablet μέσω Bluetooth LE. E-TUBE PROJECT: εφαρμογή για smartphones/tablets Firmware: το λογισμικό σε κάθε εξάρτημα vii

8 ΓΙΑ ΔΙΑΣΦΑΛΙΣΗ ΤΗΣ ΑΣΦΑΛΕΙΑΣ Μπαταρία ιόντων λιθίου Πληροφορίες διάθεσης για τις χώρες εκτός της Ευρωπαϊκής Ένωσης Το σύμβολο αυτό ισχύει μόνο εντός της Ευρωπαϊκής Ένωσης. Ακολουθήστε τους τοπικούς κανονισμούς κατά την απόρριψη των χρησιμοποιημένων μπαταριών. Εάν δεν είστε σίγουροι, απευθυνθείτε στο κατάστημα αγοράς ή σε έναν μεταπωλητή ποδηλάτων. Αντικείμενα που σχετίζονται με την εγκατάσταση στο ποδήλατο και τη συντήρηση του ποδηλάτου Μην χρησιμοποιείτε διαλυτικό ή άλλους διαλύτες για να καθαρίσετε οποιοδήποτε από τα εξαρτήματα. Τέτοιες ουσίες μπορεί να βλάψουν τις επιφάνειες. Θα πρέπει να πλένετε τακτικά τα γρανάζια με ουδέτερο απορρυπαντικό. Επιπλέον, ο καθαρισμός της αλυσίδας με ουδέτερο απορρυπαντικό και η λίπανση της, είναι ένας αποτελεσματικός τρόπος για την αύξηση του ωφέλιμου χρόνου ζωής των γραναζιών και της αλυσίδας. Το πραγματικό προϊόν μπορεί να διαφέρει από την εικόνα, γιατί το εγχειρίδιο αυτό προορίζεται κυρίως για να εξηγήσει τις διαδικασίες για τη χρήση του προϊόντος. viii

9 Κεφάλαιο 1 ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ

10 Κεφάλαιο 1 ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ Τα ακόλουθα εργαλεία χρειάζονται για τις εργασίες εγκατάστασης, ρύθμισης και συντήρησης. Εξάρτημα Πού χρησιμοποιείται Εργαλείο Υπολογιστές ποδηλάτου (SC-E8000) Βίδα σύσφιξης Κλειδί Allen 3 mm Υπολογιστές ποδηλάτου (SC-E6010) Βίδα στερέωσης τιμονιού Κατσαβίδι [#2] Βίδα ρύθμισης γωνίας Κατσαβίδι [#2] Διακόπτης υποβοήθησης (SW-M9050/SW-E8000) Βίδα στερέωσης μονάδας Βίδα στερέωσης μοχλού Κλειδί Allen 3 mm Κλειδί Allen 2 mm Διακόπτης υποβοήθησης (SW-E6010) Βίδα στερέωσης Κλειδί Allen 3 mm Ηλεκτρικό καλώδιο Υποδοχή σύνδεσης TL-EW02 Κάτω περίβλημα βάσης Κλειδί Allen 3 mm / Γερμανικό κλειδί 8 mm Βάση μπαταρίας (BM-E8010) Μονάδα ασφάλισης Κλειδί Allen 3 mm Κάλυμμα μονάδας ασφάλισης Κλειδί Allen 2,5 mm Επάνω περίβλημα βάσης Κλειδί Allen 2,5 mm 1-2

11 Κεφάλαιο 1 ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ΠΟΥ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ Εξάρτημα Πού χρησιμοποιείται Εργαλείο Κάτω περίβλημα βάσης Κλειδί Allen 5 mm Επάνω περίβλημα βάσης Κατσαβίδι [#2] Βάση μπαταρίας (BM-E8020) Μύλος κλειδαριάς Κλειδί Allen 2 mm Μονάδα ασφάλισης Κλειδί Allen 5 mm Κάλυμμα μονάδας ασφάλισης Κατσαβίδι [#2] Αισθητήρας ταχύτητας (SM-DUE10) Βίδα στερέωσης αισθητήρα ταχύτητας Κλειδί Allen 4 mm Αισθητήρας ταχύτητας (SM-DUE11) Βίδα στερέωσης αισθητήρα ταχύτητας Κλειδί Hexalobular [#10] Μονάδα μαγνήτη Βίδα στερέωσης Κατσαβίδι [#2] Καλώδιο φωτός Βίδα στερέωσης Κατσαβίδι [#2] Μονάδα κίνησης Βίδα στερέωσης μονάδας κίνησης (M8) - - Βίδα στερέωσης καλύμματος (M3) Κατσαβίδι [#2] Πώμα TL-FC16/TL-FC18 Βραχίονας ανάπτυξης Πλάκα αναστολέα Κλειδί Allen 5 mm Βίδα στερέωσης οδηγού (M5) Κλειδί Allen 4 mm Συσκευή αλυσίδας Βίδα στερέωσης πίσω ελάσματος (M6) Κλειδί Allen 3 mm Εμπρός αλυσοτροχός Δακτύλιος ασφαλείας TL-FC39+TL-FC36 1-3

12 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ

13 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Ονομασία εξαρτημάτων ΕΓΚΑΤΑΣΤΑΣΗ Ονομασία εξαρτημάτων (H) (F) (N) (G) (D) (J) (I) (C) (E) (L) (M) (K) Υπολογιστής ποδηλάτου: SC-E8000 SC-E6010 Διακόπτης υποβοήθησης: SW-E8000-L/SW-E6010 (C) Εμπρός αλυσοτροχός: SM-CRE80/SM-CRE80-B (D) Συσκευή αλυσίδας: SM-CDE80 (E) Βραχίονας ανάπτυξης: FC-E8000/FC-E8050/FC-M8050 (F) Μονάδα κίνησης: DU-E8000 (G) Αισθητήρας ταχύτητας: SM-DUE10 (H) Κάλυμμα μονάδας κίνησης: SM-DUE80-A (τύπος που καλύπτει τις θύρες της μονάδας κίνησης) SM-DUE80-B (τύπος που καλύπτει τις θύρες της μονάδας κίνησης και τις βίδες εγκατάστασης πλαισίου) (I) Μπαταρία (εξωτερικού τύπου)/ Βάση μπαταρίας (εξωτερικού τύπου): BT-E8010/BM-E8010 (J) Φορτιστής μπαταρίας: EC-E6000 (K) Μπαταρία (ενσωματωμένου τύπου)/ Βάση μπαταρίας (ενσωματωμένου τύπου): BT-E8020/BM-E8020 (L) E-TUBE (EW-SD50) (P) (O) (O) Όταν χρησιμοποιείτε ηλεκτρονική αλλαγή ταχυτήτων (M) Διακόπτης αλλαγής ταχυτήτων: SW-M9050-R/SW-M8050-R SW-E6010 (N) Πίσω εκτροχιαστής (DI2): RD-M9050/RD-M8050 (O) Αισθητήρας ταχύτητας: SM-DUE11 (P) Δισκόπλακα: RT-EM800/RT-EM900 ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Μέγιστο μήκος καλωδίου (EW-SD50) (L) mm 2-2

14 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Προδιαγραφές προϊόντος Προδιαγραφές προϊόντος Εύρος θερμοκρασίας λειτουργίας: Κατά την αποφόρτιση C Τύπος μπαταρίας Μπαταρία ιόντων λιθίου Εύρος θερμοκρασίας λειτουργίας: Κατά τη φόρτιση 0 40 C Ονομαστική χωρητικότητα Ανατρέξτε στο εγχειρίδιο χρήστη για την μπαταρία "UM-70F0A". Για τις πιο πρόσφατες πληροφορίες σχετικά με τα εγχειρίδια, δείτε τον διαδικτυακό τόπο ( Θερμοκρασία αποθήκευσης C Ονομαστική τάση 36 V DC Θερμοκρασία αποθήκευσης (μπαταρία) C Τύπος μονάδας κίνησης Κεντρική Τάση φόρτισης V AC Τύπος κινητήρα Χωρίς ψήκτρες συνεχούς ρεύματος Ανατρέξτε στο εγχειρίδιο χρήστη για Χρόνος φόρτισης την μπαταρία "UM-70F0A". Για τις πιο πρόσφατες πληροφορίες σχετικά με τα εγχειρίδια, δείτε τον διαδικτυακό τόπο ( Ονομαστική ισχύς μονάδας κίνησης 250W * Η μέγιστη ταχύτητα μέχρι την οποία παρέχεται υποβοήθηση καθορίζεται από τον κατασκευαστή και εξαρτάται από το πού πρόκειται να χρησιμοποιείται το ποδήλατο. 2-3

15 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του υπολογιστή ποδηλάτου Εγκατάσταση του υπολογιστή ποδηλάτου SC-E8000 Περάστε το στοιχείο σύσφιξης του υπολογιστή ποδηλάτου πάνω από το τιμόνι. Στοιχείο σύσφιξης Υπολογιστής ποδηλάτου 1 Ρυθμίστε τη γωνία του υπολογιστή ποδηλάτου, έτσι ώστε να τον βλέπετε εύκολα, και στη συνέχεια χρησιμοποιήστε ένα κλειδί Allen 3 mm για να σφίξετε τη βίδα σύσφιξης. Βίδα σύσφιξης Ροπή σύσφιξης 0,8 N m 2 ΣΗΜΕΙΩΣΗ Συνιστώμενη γωνία εγκατάστασης της οθόνης πληροφοριών: Μεταξύ 15 και 35 σε σχέση με την οριζόντιο

16 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του υπολογιστή ποδηλάτου SC-E Ανοίξτε τον σφιγκτήρα και πιάστε τον στο τιμόνι. Στερεώστε τη βίδα στερέωσης του τιμονιού και σφίξτε την με την καθορισμένη ροπή σύσφιξης, χρησιμοποιώντας κατσαβίδι. Βίδα στερέωσης τιμονιού Σφιγκτήρας (C) Αντάπτορας Πίνακας συμβατότητας τιμονιών (C) øa øb-øa Αντάπτορας Βίδα στερέωσης ø23,4 - ø24 0-1,1 X 15,5 mm ø24 - ø25,5 0-1,1 X 20 mm ø31,3 - ø31,9 0-0,6-20 mm * X: ΟΚ (ΣΩΣΤΟ) Τιμόνι 2 øa øb Ροπή σύσφιξης 1 N m ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Κατά την αφαίρεση του υπολογιστή ποδηλάτου, αντιστρέψτε τη διαδικασία. 2-5

17 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση και αφαίρεση του υπολογιστή ποδηλάτου (SC-E6010) Εγκατάσταση και αφαίρεση του υπολογιστή ποδηλάτου (SC-E6010) Σύρετε τον υπολογιστή ποδηλάτου στη βάση, όπως φαίνεται στην εικόνα. Βάλτε τον καλά μέχρι να ακούσετε ένα κλικ. Υπολογιστής ποδηλάτου Βάση 1 2 (C) Για να αφαιρέσετε τον υπολογιστή ποδηλάτου, σύρετέ τον ενώ πιέζετε τον μοχλό της βάσης (C). (C) Μοχλός ΣΗΜΕΙΩΣΗ Εάν ο υπολογιστής του ποδηλάτου δεν είναι στην σωστή θέση, η λειτουργία υποβοήθησης δεν θα γίνει κανονικά. Προσαρμογή της γωνίας του υπολογιστή ποδηλάτου (SC-E6010) Χαλαρώστε τη βίδα ρύθμισης της γωνίας με ένα κατσαβίδι. Ρυθμίστε τη γωνία του υπολογιστή ποδηλάτου για να βελτιώσετε την ορατότητα του κατά την οδήγηση. Αφού προσδιορίσετε τη γωνία, σφίξτε τη βίδα με την καθορισμένη ροπή σύσφιξης. Βίδα ρύθμισης γωνίας Ροπή σύσφιξης 0,5 N m 2-6

18 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του διακόπτη υποβοήθησης Εγκατάσταση του διακόπτη υποβοήθησης SC-E8000 Περάστε τον διακόπτη υποβοήθησης πάνω από το τιμόνι. Τιμόνι Διακόπτης υποβοήθησης 1 ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Τιμόνια που μπορούν να χρησιμοποιηθούν: Ø22,0 mm/ø22,2 mm/ø22,5 mm Ρυθμίστε τη θέση και τη γωνία τοποθέτησης και στη συνέχεια χρησιμοποιήστε ένα κλειδί Allen για να σφίξετε τη βίδα στερέωσης της μονάδας. Βίδα στερέωσης μονάδας Ροπή σύσφιξης 2 2-2,2 N m ΣΗΜΕΙΩΣΗ Συνδέστε τον μοχλό σε μια θέση όπου δεν θα βρίσκει στη μανέτα του φρένου όταν τον πατάτε μέχρι το τέρμα της διαδρομής του. Ρυθμίστε τις θέσεις των μοχλών [X] και [Y]. Βίδα στερέωσης μοχλού 3 [X] [Y] Χαλαρώστε τη βίδα στερέωσης μοχλού χρησιμοποιώντας ένα κλειδί Allen 2 mm και ρυθμίστε τη θέση του μοχλού, έτσι ώστε να μπορείτε να τον πατάτε εύκολα. Μετά τον προσδιορισμό της θέσης, σφίξτε με την καθορισμένη ροπή. Ροπή σύσφιξης 0,5-0,7 N m 2-7

19 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Χρήση του κολάρου καλωδίου για την τοποθέτηση του διακόπτη υποβοήθησης στο τιμόνι Χρήση του κολάρου καλωδίου για την τοποθέτηση του διακόπτη υποβοήθησης στο τιμόνι SW-E Συνδέστε προσωρινά το κολάρο καλωδίου στον διακόπτη υποβοήθησης. Προσαρμόστε το κολάρο καλωδίου ανάλογα με το μήκος του τιμονιού. Κολάρο καλωδίου ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Το κολάρο καλωδίου περιλαμβάνεται στο SW E6010. Τοποθετήστε τον διακόπτη υποβοήθησης με το κολάρο καλωδίου στο τιμόνι

20 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του διακόπτη υποβοήθησης Εγκατάσταση του διακόπτη υποβοήθησης 1 Τοποθετήστε τον διακόπτη υποβοήθησης σε τιμόνι ø 22,2 με το ηλεκτρικό καλώδιο περασμένο κάτω από τον διακόπτη και ανοίξτε το κάλυμμα της βίδας στερέωσης. Κάλυμμα βίδας στερέωσης Βίδα στερέωσης 2 Σφίξτε τη βίδα στερέωσης με την καθορισμένη ροπή σύσφιξης χρησιμοποιώντας ένα κλειδί Allen 3 mm. Ροπή σύσφιξης 1,5 N m ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Κατά την αφαίρεση του υπολογιστή ποδηλάτου, αντιστρέψτε τη διαδικασία. 2-9

21 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Σύνδεση του ηλεκτρικού καλωδίου Σύνδεση του ηλεκτρικού καλωδίου Βάλτε το έτσι ώστε η προεξοχή στον σύνδεσμο να είναι ευθυγραμμισμένη με το αυλάκι στο στενό άκρο. TL-EW02 Βύσμα ΣΗΜΕΙΩΣΗ Χρησιμοποιήστε το αυθεντικό εργαλείο της Shimano για την τοποθέτηση και την αφαίρεση του ηλεκτρικού καλωδίου. Κατά την τοποθέτηση του ηλεκτρικού καλωδίου, μην λυγίζετε βίαια το βύσμα. Αυτό μπορεί να οδηγήσει σε κακή επαφή. Όταν συνδέετε το ηλεκτρικό καλώδιο, σπρώξτε το μέχρι να ασφαλίσει στη θέση του. Σύνδεση του ηλεκτρικού καλωδίου στον διακόπτη υποβοήθησης Αφαιρέστε το κάλυμμα του καλωδίου από τον διακόπτη υποβοήθησης. Κάλυμμα καλωδίου 1 Περάστε το ηλεκτρικό καλώδιο μέσα από το κάλυμμα καλωδίου και συνδέστε το στον διακόπτη υποβοήθησης. Κάλυμμα καλωδίου Ηλεκτρικό καλώδιο 2 ΣΗΜΕΙΩΣΗ Βεβαιωθείτε ότι το ηλεκτρικό καλώδιο είναι συνδεδεμένο μέσω του καλύμματος καλωδίου. Εάν το καλώδιο δεν περάσει μέσω του καλύμματος καλωδίου, ο σύνδεσμος του ηλεκτρικού καλωδίου μπορεί να πάθει ζημιά. Συνέχεια στην επόμενη σελίδα 2-10

22 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Σύνδεση του ηλεκτρικού καλωδίου Όταν περνάτε το ηλεκτρικό καλώδιο στην κατεύθυνση του λαιμού του τιμονιού Τοποθετήστε το κάλυμμα καλωδίου. Όταν περνάτε το ηλεκτρικό καλώδιο κατά μήκος ενός τιμονιού με ενσωματωμένο καλώδιο, περάστε το καλώδιο κατά μήκος του οδηγού του καλύμματος καλωδίου και μετά στο τιμόνι. Οδηγός 3 Όταν χρησιμοποιείτε τιμόνι με ενσωματωμένο καλώδιο Στερέωση του ηλεκτρικού καλωδίου (SC-E8000) Στερεώστε το εξωτερικό καλώδιο του συρματόσχοινου φρένου στο ηλεκτικό καλώδιο που συνδέει τον υπολογιστή ποδηλάτου με τη μονάδα κίνησης χρησιμοποιώντας το παρεχόμενο κολάρο, όπως φαίνεται στην εικόινα. Ηλεκτρικό καλώδιο του υπολογιστή ποδηλάτου Εξωτερικό καλώδιο συρματόσχοινου φρένου (C) Κολάρο (C) ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Το κολάρο περιλαμβάνεται με το SC-E

23 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Σύνδεση του ηλεκτρικού καλωδίου Παράδειγμα δρομολόγησης του ηλεκτρικού καλωδίου (SW-E6010) (C) Παράδειγμα 1: Ασφαλίστε το ηλεκτρικό καλώδιο του διακόπτη υποβοήθησης στο τιμόνι με το κολάρο καλωδίου. Τυλίξτε το ηλεκτρικό καλώδιο που περισσεύει γύρω από την περιοχή μεταξύ του υπολογιστή ποδηλάτου (C) και του λαιμού τιμονιού (D) και μετά συνδέστε το καλώδιο στον υπολογιστή ποδηλάτου. Διακόπτης υποβοήθησης Κολάρο καλωδίου (C) Υπολογιστής ποδηλάτου (D) Λαιμός τιμονιού (D) (F) (E) (G) Παράδειγμα 2: Ασφαλίστε το ηλεκτρικό καλώδιο του διακόπτη υποβοήθησης στο τιμόνι με τον δακτύλιο καλωδίου. Στερεώστε το ηλεκτρικό καλώδιο του διακόπτη υποβοήθησης και εκείνο του υπολογιστή ποδηλάτου (E) στο εξωτερικό καλώδιο συρματόσχοινου φρένου (F) με το κολάρο (G) και συνδέστε το ηλεκτρικό καλώδιο του διακόπτη υποβοήθησης στον υπολογιστή ποδηλάτου. (E) Ηλεκτρικό καλώδιο του υπολογιστή ποδηλάτου (F) Εξωτερικό καλώδιο συρματόσχοινου φρένου (G) Κολάρο ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Το κολάρο περιλαμβάνεται στο SC-E

24 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας Τοποθέτηση της βάσης μπαταρίας BM-E8010 (y) Μπροστινό μέρος του ποδηλάτου (z) Πίσω μέρος του ποδηλάτου (y) (C) (D) Μονάδα ασφάλισης Μονάδα σύνδεσης μπαταρίας (C) Επάνω περίβλημα βάσης (D) Κάτω περίβλημα βάσης (E) Σκελετός (E) (z) 1 (C) Τοποθετήστε τους ελαστικούς αποστάτες στη θέση τους και τον μεταλλικό αποστάτη στο κάτω περίβλημα βάσης και ευθυγραμμίστε τις οπές στερέωσης σκελετού με τις οπές βίδας στο κάτω περίβλημα βάσης. Κάτω περίβλημα βάσης Μεταλλικός αποστάτης (C) Ελαστικός αποστάτης (D) Σκελετός (E) Οπές στερέωσης σκελετού (D) (E) Συνέχεια στην επόμενη σελίδα 2-13

25 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας 2 (C) Στερεώστε το κάτω περίβλημα βάσης σφίγγοντας τους δύο τύπους βίδας στερέωσης βάσης (M5). Σφίξτε πρώτα τη βίδα στερέωσης βάσης (M5) (τύπος χαμηλής κεφαλής). Βίδα στερέωσης βάσης (M5) (τύπος εξάγωνης βίδας): Χρησιμοποιήστε ένα κλειδί Allen 3 mm ή ένα γερμανικό κλειδί 8 mm στη βίδα στερέωσης βάσης (τύπος εξάγωνης βίδας). Βίδα στερέωσης βάσης (M5) (τύπος χαμηλής κεφαλής): Χρησιμοποιήστε ένα κλειδί Allen 3 mm στη βίδα στερέωσης βάσης (τύπος χαμηλής κεφαλής). (C) Κάτω περίβλημα βάσης Ροπή σύσφιξης 3 N m 3 (C) (C) Τοποθετήστε προσωρινά τη μονάδα ασφάλισης με τις βίδες στερέωσης της μονάδας ασφάλισης (M5). Μονάδα ασφάλισης: Η μονάδα ασφάλισης δεν περιλαμβάνεται με τα προϊόντα Shimano. Βίδα στερέωσης μονάδας ασφάλισης (M5) (C) Ροδέλα Ρυθμίστε τη θέση της μονάδας ασφάλισης έτσι ώστε η απόσταση ανάμεσα στο τμήμα της μονάδας ασφάλισης και στο τμήμα του κάτω περιβλήματος βάσης να είναι 224,4 mm και στη συνέχεια σφίξτε καλά τις βίδες στερέωσης της μονάδας ασφάλισης. Ροπή σύσφιξης 3 N m 4 224,4 mm Συνέχεια στην επόμενη σελίδα 2-14

26 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας Προσωρινά, τοποθετήστε το κάλυμμα της μονάδας ασφάλισης στη μονάδα ασφάλισης και ρυθμίστε το έτσι ώστε η μπαταρία να μπορεί να συνδέεται/αποσυνδέεται ομαλά και να μην προκαλείται κανένας θόρυβος λόγω χαλαρότητας κατά την ποδηλασία. Κάλυμμα μονάδας ασφάλισης Μπαταρία 5 6 Στερεώστε το κάλυμμα της μονάδας ασφάλισης με τις βίδες στερέωσής του (M4). Kάλυμμα μονάδας ασφάλισης Βίδα στερέωσης καλύμματος μονάδας ασφάλισης (M4) Ροπή σύσφιξης 0,6 N m Συνέχεια στην επόμενη σελίδα 2-15

27 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας Περάστε το καλώδιο ρεύματος μέσα από την οπή δρομολόγησης καλωδίου. Ευθυγραμμίστε τα τμήματα του προεξέχουν του επάνω περιβλήματος βάσης και του κάτω περιβλήματος βάσης. Τραβήξτε το καλώδιο ρεύματος έως ότου ο ελαστικός δακτύλιος εφαρμόσει πλήρως στην οπή δρομολόγησης καλωδίου. Καλώδιο ρεύματος Οπή δρομολόγησης καλωδίου (C) Επάνω περίβλημα βάσης (D) Κάτω περίβλημα βάσης (E) Ελαστικός δακτύλιος (C) (D) 7 (E) (C) 8 Προσωρινά, τοποθετήστε το κάλυμμα της μονάδας ασφάλισης στη μονάδα ασφάλισης και ρυθμίστε το έτσι ώστε η μπαταρία να μπορεί να συνδέεται/αποσυνδέεται ομαλά και να μην προκαλείται κανένας θόρυβος λόγω χαλαρότητας κατά την ποδηλασία. Επάνω περίβλημα βάσης Κάτω περίβλημα βάσης (C) Βίδα στερέωσης επάνω περιβλήματος βάσης (M3) Ροπή σύσφιξης 0,6 N m (C) 2-16

28 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας BM-E8020 Συναρμολόγηση της μονάδας σύνδεσης μπαταρίας (y) (y) Μπροστινό μέρος του ποδηλάτου (z) Πίσω μέρος του ποδηλάτου (z) Σκελετός Μονάδα σύνδεσης μπαταρίας (C) Επάνω περίβλημα βάσης και κάτω περίβλημα βάσης συναρμολογημένα (C) Ευθυγραμμίστε τις οπές στερέωσης σκελετού με τις οπές βίδας στο κάτω περίβλημα βάσης. Κάτω περίβλημα βάσης Σκελετός (C) Οπές στερέωσης σκελετού 1 (C) Συνέχεια στην επόμενη σελίδα 2-17

29 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας Στερεώστε το κάτω περίβλημα βάσης στον σκελετό σφίγγοντας τις βίδες στερέωσης βάσης (M8). Βίδα στερέωσης βάσης (M8) Κάτω περίβλημα βάσης (C) Σκελετός Ροπή σύσφιξης 2 10 N m (C) (C) Περάστε το καλώδιο ρεύματος μέσα από την οπή δρομολόγησης καλωδίου στο κάτω περίβλημα βάσης και στη συνέχεια στερεώστε το στο επάνω περίβλημα βάσης χρησιμοποιώντας τις βίδες στερέωσης του επάνω περιβλήματος βάσης (M3). Επάνω περίβλημα βάσης Κάτω περίβλημα βάσης (C) Οπή δρομολόγησης καλωδίου (D) Βίδα στερέωσης επάνω περιβλήματος βάσης (M3) Ροπή σύσφιξης 0,6 N m 3 (D) Συνέχεια στην επόμενη σελίδα 2-18

30 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας Συναρμολόγηση της μονάδας ασφάλισης (y) (y) Μπροστινό μέρος του ποδηλάτου (z) Πίσω μέρος του ποδηλάτου (z) Σκελετός Μονάδα ασφάλισης Τοποθετήστε τον μύλο κλειδαριάς μέσα στη μονάδα ασφάλισης. Ασφαλίστε τον μύλο κλειδαριάς στη θέση του σφίγγοντας τις βίδες στερέωσης του μύλου κλειδαριάς (M4) από την πίσω πλευρά της μονάδας ασφάλισης. (z) Πίσω πλευρά της μονάδας ασφάλισης Μύλος κλειδαριάς: Ο μύλος κλειδαριάς δεν περιλαμβάνεται με τα προϊόντα Shimano. Μονάδα ασφάλισης (C) Βίδα στερέωσης μύλου κλειδαριάς (M4) Ροπή σύσφιξης 4 0,6 N m (C) (z) Συνέχεια στην επόμενη σελίδα 2-19

31 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας 5 (C) (C) Ευθυγραμμίστε τις οπές βίδας στερέωσης στη μονάδα ασφάλισης με τις οπές στερέωσης σκελετού. Τοποθετήστε προσωρινά τη μονάδα ασφάλισης στον σκελετό με τις βίδες στερέωσης της μονάδας ασφάλισης (M8). Τοποθετήστε τα λάστιχα αποτροπής πτώσης της βίδας. Μονάδα ασφάλισης Βίδα στερέωσης μονάδας ασφάλισης (M8) (C) Λάστιχο αποτροπής πτώσης της βίδας (D) Σκελετός (E) Οπές στερέωσης σκελετού (D) (E) 6 Ρυθμίστε τη θέση της μονάδας ασφάλισης έτσι ώστε η απόσταση ανάμεσα στο τμήμα της μονάδας ασφάλισης και στο τμήμα της μονάδας σύνδεσης μπαταρίας να είναι 347,2 mm και στη συνέχεια σφίξτε καλά τις βίδες στερέωσης της μονάδας ασφάλισης. Ροπή σύσφιξης 10 N m 347,2 mm Σύνδεση/αποσύνδεση της μπαταρίας σε σχεδίαση σκελετού όπου η σύνδεση/ αφαίρεση γίνεται προς τα κάτω Κάλυμμα μονάδας ασφάλισης Μπαταρία 7 Συνέχεια στην επόμενη σελίδα 2-20

32 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση της βάσης μπαταρίας 8 (C) Τοποθετήστε το κάλυμμα της μονάδας ασφάλισης στη μονάδα ασφάλισης. Στερεώστε τη μονάδα ασφάλισης στη θέση της με τις βίδες στερέωσης της μονάδας ασφάλισης (M3). Κάλυμμα μονάδας ασφάλισης Μονάδα ασφάλισης (C) Βίδα στερέωσης καλύμματος μονάδας ασφάλισης (M3) Ροπή σύσφιξης 0,6 N m 2-21

33 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση/αφαίρεση της μπαταρίας Τοποθέτηση/αφαίρεση της μπαταρίας Εγκατάσταση της μπαταρίας BT-E8010 Ευθυγραμμίστε την εγκοπή στο κάτω μέρος της μπαταρίας με την προεξοχή στη βάση και τοποθετήστε την μπαταρία. 1 Γυρίστε τη μπαταρία προς τα δεξιά ξεκινώντας από το σημείο όπου έχει τοποθετηθεί. 2 Πιέστε τη μπαταρία προς τα μέσα μέχρι να ακούσετε ένα κλικ. 3 Γυρίστε το κλειδί στη θέση κλειδώματος, βγάλτε το, και φυλάξτε το σε ένα ασφαλές μέρος. ΣΗΜΕΙΩΣΗ Για να αποτρέψετε την πτώση της μπαταρίας, ελέγξτε αν η μπαταρία έχει κλειδώσει μετά την τοποθέτηση. Πριν την ποδηλασία, βεβαιωθείτε ότι το κάλυμμα της θύρας φόρτισης είναι κλειστό. Για να αποτρέψετε την πτώση της μπαταρίας, μην οδηγήσετε το ποδήλατο με το κλειδί στη κλειδαριά. 2-22

34 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση/αφαίρεση της μπαταρίας BT-E8020 Εισάγετε την μπαταρία μέσα στη βάση μπαταρίας μέχρι να υπάρξει ένα κλικ. Κατά την τοποθέτηση μέχρι να ακουστεί ένα κλικ, η μπαταρία κλειδώνεται αυτόματα. Μπαταρία Βάση μπαταρίας ΣΗΜΕΙΩΣΗ Για να αποτρέψετε την πτώση της μπαταρίας, ελέγξτε αν η μπαταρία έχει κλειδώσει μετά την τοποθέτηση. Πριν την ποδηλασία, βεβαιωθείτε ότι το κάλυμμα της κλειδαριάς και το κάλυμμα της θύρας φόρτισης είναι κλειστά. Για να αποτρέψετε την πτώση της μπαταρίας, μην οδηγήσετε το ποδήλατο με το κλειδί στη κλειδαριά. Κάλυμμα κλειδαριάς Κάλυμμα θύρας φόρτισης 2-23

35 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση/αφαίρεση της μπαταρίας Αφαίρεση της μπαταρίας Η ακόλουθη περιγραφή μπορεί να μην ισχύει αφού διατίθενται διάφοροι τύποι κλειδιών. BT-E8010 Απενεργοποιήστε την τροφοδοσία, στη συνέχεια βάλτε το κλειδί στον μύλο της κλειδαριάς στη βάση της μπαταρίας. Κλειδί Μύλος κλειδαριάς ΣΗΜΕΙΩΣΗ 1 Κρατήστε σταθερά την μπαταρία και προσέξτε να μην σας πέσει κατά την αφαίρεση ή τη μεταφορά της. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Η θέση του κλειδιού δεν επηρεάζει την εισαγωγή της μπαταρίας. Μπορείτε να την τοποθετήσετε ανεξάρτητα από τη θέση του κλειδιού. Δεν μπορείτε να βγάλετε το κλειδί όταν δεν είναι στη θέση εισαγωγής. 2 Για να ξεκλειδώσετε την μπαταρία γυρίστε το κλειδί προς τα αριστερά μέχρι να αισθανθείτε κάποια αντίσταση. Κρατήστε το επάνω μέρος της μπαταρίας και γυρίστε το προς τα αριστερά για να το αφαιρέσετε

36 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Τοποθέτηση/αφαίρεση της μπαταρίας BT-E8020 Εάν χρησιμοποιείτε κάλυμμα μπαταρίας που έχει κατασκευαστεί από άλλη εταιρεία, αφαιρέστε το κάλυμμα της μπαταρίας πριν την αφαίρεση της μπαταρίας. Αφαιρέστε το κάλυμμα της κλειδαριάς. Κάλυμμα κλειδαριάς 1 Βάλτε το κλειδί στον μύλο της κλειδαριάς στη βάση της μπαταρίας. Μύλος κλειδαριάς Κλειδί 2 ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Η θέση του κλειδιού δεν επηρεάζει την εισαγωγή της μπαταρίας. Μπορείτε να την τοποθετήσετε ανεξάρτητα από τη θέση του κλειδιού. Δεν μπορείτε να βγάλετε το κλειδί όταν δεν είναι στη θέση εισαγωγής. Για να απασφαλίσετε την μπαταρία, γυρίστε το κλειδί δεξιόστροφα και σπρώξτε το μέσα. 3 4 Αφαιρέστε το κλειδί από το μύλο της κλειδαριάς, κλείστε το κάλυμμα της κλειδαριάς και αποσυνδέστε την μπαταρία. ΣΗΜΕΙΩΣΗ Στηρίξτε την μπαταρία με τα χέρια σας, όταν αυτή αποσπαστεί, για να βεβαιωθείτε ότι δεν θα πέσει. Μη συνδέετε ή αποσυνδέετε την μπαταρία με το κλειδί μέσα στο μύλο της κλειδαριάς ή με το κάλυμμα της κλειδαριάς ανοιχτό. Η μπαταρία μπορεί να υποστεί ζημιά από την επαφή με τη λαβή του κλειδιού ή το κάλυμμα της κλειδαριάς. 2-25

37 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του αισθητήρα ταχύτητας Εγκατάσταση του αισθητήρα ταχύτητας SM-DUE10 1 (a) (D) Πριν από την εγκατάσταση του αισθητήρα ταχύτητας, ελέγξτε αν το διάκενο (a) μεταξύ του αισθητήρα ταχύτητας και της μονάδας μαγνήτη είναι μεταξύ 3 και 17 mm. Αισθητήρας ταχύτητας Μονάδα μαγνήτη (C) Ακτίνα (D) Ψαλίδι ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ (C) Όταν ελέγχετε αν το διάκενο είναι εντός των 17 mm, πάρτε υπόψη σας το κεντράρισμα του τροχού, την παραμόρφωση του πλαισίου, κ.λπ. 2 Εάν το διάκενο είναι εντός του καθορισμένου εύρους, τοποθετήστε την οδοντωτή ροδέλα ανάμεσα στον αισθητήρα ταχύτητας και το ψαλίδι και βάλτε τη βίδα στερέωσης του αισθητήρα ταχύτητας. Οδοντωτή ροδέλα Βίδα στερέωσης αισθητήρα ταχύτητας (16 mm) Ροπή σύσφιξης 1,5-2 N m 3 Αν το διάκενο υπερβαίνει τα 17 mm, χρησιμοποιήστε αποστάτη για να το προσαρμόσετε. Στερεώστε τον αισθητήρα ταχύτητας με τη βίδα στερέωσης του αισθητήρα ταχύτητας. Αποστάτης Βίδα στερέωσης αισθητήρα ταχύτητας (22 mm) Ροπή σύσφιξης 1,5-2 N m SM-DUE11 Εγκαταστήστε τον αισθητήρα ταχύτητας με τις 2 βίδες στερέωσης του αισθητήρα ταχύτητας. Βίδα στερέωσης αισθητήρα ταχύτητας Ροπή σύσφιξης 1 0,6 N m 2-26

38 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μαγνήτη Εγκατάσταση του μαγνήτη SM-DUE10 Θέση τοποθέτησης μαγνήτη Τοποθετήστε το μαγνήτη, έτσι ώστε το κέντρο του να ευθυγραμμίζεται με την κορυφή του τριγωνικού συμβόλου. Πώς να τοποθετήσετε τον μαγνήτη Ευθυγραμμίστε τον αισθητήρα ταχύτητας και τη μονάδα μαγνήτη, όπως φαίνεται στην εικόνα. Αισθητήρας ταχύτητας Μονάδα μαγνήτη (C) Ακτίνα 1 (C) Σφίξτε τη βίδα στερέωσης με ένα κατσαβίδι. Βίδα στερέωσης Ροπή σύσφιξης 2 1,5-2 N m 2-27

39 Κεφάλαιο 2 ΕΓΚΑΤΑΣΤΑΣΗ Εγκατάσταση του μαγνήτη SM-DUE11 Χρησιμοποιήστε το ειδικό μοντέλο μαγνήτη για τη δισκόπλακα. Μονάδα μαγνήτη Αισθητήρας ταχύτητας ΣΗΜΕΙΩΣΗ Ανατρέξτε στις Γενικές Λειτουργίες για την εγκατάσταση της δισκόπλακας. 2-28

40 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ

41 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μονάδας κίνησης ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μονάδας κίνησης Περάστε τα καλώδια πριν από την εγκατάσταση της μονάδας κίνησης. Ευθυγραμμίστε τη μονάδα κίνησης με τις τρεις οπές στερέωσης στη δεξιά και την αριστερή πλευρά του σκελετού. Οπές στερέωσης Μονάδα κίνησης ΣΗΜΕΙΩΣΗ Προσέξτε να μην πιάσετε τα καλώδια με τον σκελετό ή το περίβλημα της μονάδας κίνησης. 1 2 Δεξιά πλευρά Αριστερή πλευρά (y) Πρώτα, τοποθετήστε τις βίδες στερέωσης της μονάδας κίνησης (M8) στη δεξιά πλευρά. Στη συνέχεια, τοποθετήστε τις βίδες στερέωσης της μονάδας κίνησης (M8) στην αριστερή πλευρά. Σφίξτε τις βίδες στερέωσης της μονάδας κίνησης (M8) έως ότου η μονάδα κίνησης έρθει σε καλή επαφή με το εσωτερικό της δεξιάς πλευράς του σκελετού. (y) Μπροστινό μέρος του ποδηλάτου ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Οι βίδες στερέωσης της μονάδας κίνησης (M8) δεν συμπεριλαμβάνονται στα προϊόντα SHIMANO. Χρησιμοποιήστε αυτές που παρέχονται από τον κατασκευαστή. Σφίξτε τις βίδες με την ακόλουθη ροπή σύσφιξης κατά την τοποθέτηση της μονάδας κίνησης στον σκελετό. Ροπή σύσφιξης 10 12,5 N m (z) Πίσω μέρος του ποδηλάτου (z) 3-2

42 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Διάγραμμα συνδεσμολογίας καλωδίων μονάδας κίνησης Διάγραμμα συνδεσμολογίας καλωδίων μονάδας κίνησης (C) Θύρα υπολογιστή ποδηλάτου/ Θύρα πίσω εκτροχιαστή/θύρα E-TUBE Πώμα (C) Θύρα αισθητήρα ταχύτητας ΣΗΜΕΙΩΣΗ Βεβαιωθείτε ότι βάλατε τάπες σε όλες τις αχρησιμοποίητες θύρες. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Οι θύρες υπολογιστή ποδηλάτου/πίσω εκτροχιαστή μπορούν να χρησιμοποιηθούν για τη σύνδεση του υπολογιστή ποδηλάτου ή του πίσω εκτροχιαστή. 3-3

43 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Σύνδεση του καλωδίου ρεύματος Σύνδεση του καλωδίου ρεύματος Σύνδεση στη μονάδα κίνησης Ευθυγραμμίστε το βέλος στο καλώδιο ρεύματος με το τριγωνικό σύμβολο στη θύρα της μονάδας κίνησης και βάλτε το καλώδιο ρεύματος. Καλώδιο ρεύματος Θύρα μονάδας κίνησης Βάλτε το στο τέρμα μέχρι να ασφαλίσει στη θέση του. Αποσύνδεση από τη μονάδα κίνησης Για να αφαιρέσετε το καλώδιο ρεύματος, κρατήστε το από το αυλακωτό τμήμα του άκρου του και τραβήξτε το προς το μέρος σας. 3-4

44 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Σύνδεση διακοπτών και της μονάδας κίνησης στον υπολογιστή ποδηλάτου (SC-E8000) Σύνδεση διακοπτών και της μονάδας κίνησης στον υπολογιστή ποδηλάτου (SC-E8000) Χρησιμοποιήστε το TL-EW02 για τη σύνδεση. (C) Υπολογιστής ποδηλάτου Διακόπτης υποβοήθησης (C) Διακόπτης αλλαγής (D) Μονάδα κίνησης (E) TL-EW02 ΣΗΜΕΙΩΣΗ Βεβαιωθείτε ότι βάλατε τάπες σε όλες τις αχρησιμοποίητες θύρες. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ (E) (D) Το βύσμα του ηλεκτρικού καλωδίου μπορεί να συνδεθεί σε οποιαδήποτε θύρα του υπολογιστή ποδηλάτου, αλλά συνιστάται να συνδέσετε τον διακόπτη υποβοήθησης στη θύρα της πλευράς του διακόπτη. Σύνδεση του διακόπτη υποβοήθησης και της μονάδας κίνησης με τον υπολογιστή ποδηλάτου (SC-E6010) Χρησιμοποιήστε το TL-EW02 (D) για τη σύνδεση. Υπολογιστής ποδηλάτου Διακόπτης υποβοήθησης/ αλλαγής ταχυτήτων (C) Μονάδα κίνησης (D) TL-EW02 ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ (D) (C) Το βύσμα του ηλεκτρικού καλωδίου μπορεί να συνδεθεί σε οποιαδήποτε θύρα του υπολογιστή ποδηλάτου, αλλά συνιστάται να συνδέσετε τον διακόπτη υποβοήθησης στη θύρα της πλευράς του διακόπτη. 3-5

45 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Σύνδεση του αισθητήρα ταχύτητας στην μονάδα κίνησης Σύνδεση του αισθητήρα ταχύτητας στην μονάδα κίνησης Συνδέστε το ηλεκτρικό καλώδιο της μονάδας του αισθητήρα ταχύτητας στη θύρα του αισθητήρα ταχύτητας της μονάδας κίνησης χρησιμοποιώντας το TL-EW02. TL-EW02 Θύρα αισθητήρα ταχύτητας 3-6

46 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Σύνδεση του καλωδίου φωτός στη μονάδα κίνησης Σύνδεση του καλωδίου φωτός στη μονάδα κίνησης Αφαιρέστε τη μανιβέλα και το κάλυμμα της μονάδας κίνησης και χαλαρώστε τις βίδες στερέωσης των ακροδεκτών σύνδεσης φωτός. Ακροδέκτες σύνδεσης φωτός Βίδα στερέωσης 1 ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Για πληροφορίες σχετικά με συμβατά φώτα, επικοινωνήστε με τον κατασκευαστή του ολοκληρωμένου ποδηλάτου. 2 Συνδέστε το καλώδιο για το μπροστινό φως και το καλώδιο για το πίσω φως στους ακροδέκτες και ασφαλίστε τα με τις βίδες στερέωσης. Καλώδιο για το μπροστινό φως Καλώδιο για το πίσω φως Ροπή σύσφιξης 0,6 N m Τοποθετήστε το κάλυμμα της μονάδας κίνησης. Βίδα στερέωσης καλύμματος (M3) 3 Σφίξτε τις βίδες στερέωσης του καλύμματος (M3) στα τρία σημεία. Ροπή σύσφιξης 0,6 N m 3-7

47 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Εκτελέστε την παρακάτω διαδικασία για όλα τα μοντέλα, ανεξάρτητα από το αν η αλλαγή ταχυτήτων είναι ηλεκτρική ή μηχανική. Ευθυγραμμίστε το φαρδύ σημείο του αριστερού βραχίονα ανάπτυξης με το φαρδύ σημείο του διαμπερούς άξονα του εμπρός αλυσοτροχού και μετά τοποθετήστε τον. Περιοχή μεγάλης αυλάκωσης (αριστερός βραχίονας ανάπτυξης) Φαρδύ σημείο (διαμπερής άξονας εμπρός αλυσοτροχού) (C) Αριστερός βραχίονας ανάπτυξης (D) Αποστάτης άξονα ΣΗΜΕΙΩΣΗ 1 Σε κάθε βραχίονα ανάπτυξης υποδεικνύεται εάν τοποθετείται αριστερά ή δεξιά. Ελέγξτε τις σημάνσεις L και R κατά την τοποθέτηση. L R (C) (D) Αριστερός βραχίονας ανάπτυξης Δεξιός βραχίονας ανάπτυξης Χρησιμοποιήστε το αυθεντικό εργαλείο της Shimano για να σφίξετε το πώμα. TL-FC16/TL-FC18 Πώμα Ροπή σύσφιξης 2 0,7-1,5 N m Συνέχεια στην επόμενη σελίδα 3-8

48 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού (z) (C) Πιέστε την πλάκα αναστολέα και βεβαιωθείτε ότι ο πείρος της πλάκας είναι καλά στερεωμένος στη θέση του και στη συνέχεια σφίξτε τη βίδα του αριστερού βραχίονα ανάπτυξης. Σφίξτε και τις δύο βίδες εξίσου σύμφωνα με την καθορισμένη ροπή σύσφιξης (12-14 N m). Πείρος πλάκας Πλάκα αναστολέα (C) Αριστερός βραχίονας ανάπτυξης Ροπή σύσφιξης N m 3 (z) Στην εικόνα απεικονίζεται ο αριστερός βραχίονας ανάπτυξης (διατομή) ΣΗΜΕΙΩΣΗ Οι δύο βίδες θα πρέπει να σφίγγονται ταυτόχρονα και όχι να σφίγγεται τέρμα κάθε βίδα ξεχωριστά. Τοποθετήστε την πλάκα αναστολέα στη σωστή κατεύθυνση όπως φαίνεται στην εικόνα. Τοποθετήστε το κάλυμμα της μονάδας κίνησης. Βίδα στερέωσης καλύμματος (M3) 4 Σφίξτε τις βίδες στερέωσης του καλύμματος (M3) στα τρία σημεία. Ροπή σύσφιξης 0,6 N m 5 Εάν χρησιμοποιείτε συσκευή αλυσίδας, σφίξτε προσωρινά το πίσω έλασμα στο μέλος στερέωσης του εμπρός αλυσοτροχού. Βίδα στερέωσης πίσω ελάσματος (M6) Πίσω έλασμα Συνέχεια στην επόμενη σελίδα 3-9

49 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Ευθυγραμμίστε την εγκοπή στον εμπρός αλυσοτροχό με την πλατιά περιοχή του μέλους στερέωσης του εμπρός αλυσοτροχού κατά την τοποθέτηση του εμπρός αλυσοτροχού. Εμπρός αλυσοτροχός (SM- CRE80-B) Μέλος στερέωσης εμπρός αλυσοτροχού ΣΗΜΕΙΩΣΗ Να χρησιμοποιείτε τους συνδυασμούς εμπρός αλυσοτροχού και συσκευής αλυσίδας που προβλέπονται στον πίνακα. Εμπρός αλυσοτροχός SM-CRE80 (34T/38T CL: 50mm) SM-CRE80 (44T CL: 50mm Διπλός προστάτης αλυσίδας) Συσκευή αλυσίδας Τύπου τοποθέτησης στο σκελετό - 6 SM-CRE80-B (34T/38T CL: 53mm) Τύπου τοποθέτησης στη μονάδα κίνησης Προσέξτε τη διαφορά ανάμεσα στην μπροστινή και την πίσω πλευρά του αλυσοτροχού. Στο μπροστινό μέρος υπάρχει ένδειξη μεγέθους γραναζιού (αριθμός δοντιών). Εμπρός Πίσω Τοποθετήστε την αλυσίδα στον αλυσοτροχό. Αλυσίδα 7 ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε την αλυσίδα, βεβαιωθείτε να ταιριάξετε το πάχος (παχύ/λεπτό) των δοντιών του αλυσοτροχού με το εσωτερικό πλάτος (πλατύ/στενό) της αλυσίδας. Συνέχεια στην επόμενη σελίδα 3-10

50 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Καθορίστε τη θέση του οδηγού σύμφωνα με τον αριθμό των δοντιών στη μανιβέλα. Οδηγός Βίδα στερέωσης οδηγού (M5) 8 (y) (z) Τοποθετήστε τον οδηγό σφίγγοντας προσωρινά τη βίδα στερέωσης οδηγού (Μ5). (y) 38T (z) 34T (z) (C) Εάν χρησιμοποιείτε συσκευή αλυσίδας, μετά την τοποθέτηση της αλυσίδας, περιστρέψτε το πίσω έλασμα έτσι ώστε το διάκενο μεταξύ της αλυσίδας και του ελαστικού δακτυλίου σύσφιξης να είναι 0-1 mm. Η ρύθμιση πρέπει να πραγματοποιείται υπό τις ακόλουθες συνθήκες. Η αλυσίδα βρίσκεται στο μικρότερο γρανάζι Ελαστικός δακτύλιος σύσφιξης Αλυσίδα (C) Βίδα στερέωσης οδηγού (M5) (κλειδί Allen 4 mm) (D) Βίδα στερέωσης πίσω ελάσματος (M6) (κλειδί Allen 3 mm) Ροπή σύσφιξης 9 Η πίσω ανάρτηση βρίσκεται σε πλήρη έκταση 4 N m (D) Μετά τη ρύθμιση, σφίξτε καλά το πίσω έλασμα και τον οδηγό. 5-7 N m (z) 0-1 mm ΣΗΜΕΙΩΣΗ Εάν η αλυσίδα και η συσκευή αλυσίδας βρίσκουν μεταξύ τους όταν χρησιμοποιείται το SM-CDE80 σε ποδήλατο με πίσω ανάρτηση σε θέση βύθισης, ρυθμίστε τη γωνία ώστε η συσκευή αλυσίδας να μην ακουμπά την αλυσίδα στη θέση χαμηλής ταχύτητας. Συνέχεια στην επόμενη σελίδα 3-11

51 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Σφίξτε τον δακτύλιο ασφαλείας με το χέρι και βάλτε το αυθεντικό εργαλείο της Shimano. Ενώ κρατάτε την αριστερή μανιβέλα, σφίξτε το δακτύλιο ασφαλείας προς την κατεύθυνση που φαίνεται στην εικόνα. TL-FC39/TL-FC36 Δακτύλιος ασφαλείας Ροπή σύσφιξης N m ΣΗΜΕΙΩΣΗ Εάν χρησιμοποιείτε δυναμόκλειδο, χρησιμοποιήστε το TL-FC39 σε συνδυασμό με το TL-FC TL-FC39 TL-FC33 Δεν μπορεί να χρησιμοποιηθεί αερόκλειδο. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Ο δακτύλιος ασφαλείας έχει αριστερόστροφο σπείρωμα. Συνδυάστε τα αυθεντικά εργαλεία Shimano, όπως στην εικόνα. Τοποθετήστε το TL-FC39 στο TL-FC36 χρησιμοποιώντας τις 2 οπές εγκατάστασης στο TL-FC39. TL-FC39 Οπή εγκατάστασης TL-FC36 Συνέχεια στην επόμενη σελίδα 3-12

52 Κεφάλαιο 3 ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΚΙΝΗΣΗΣ Εγκατάσταση της μανιβέλας και του εμπρός αλυσοτροχού Τοποθετήστε τον δεξιό βραχίονα ανάπτυξης. Χρησιμοποιήστε το αυθεντικό εργαλείο της Shimano για να σφίξετε το πώμα. Πώμα Δεξιός βραχίονας ανάπτυξης (C) Αποστάτης άξονα Ροπή σύσφιξης 11 0,7-1,5 N m (C) (z) (C) Πιέστε την πλάκα αναστολέα και βεβαιωθείτε ότι ο πείρος της πλάκας είναι καλά στερεωμένος στη θέση του και στη συνέχεια σφίξτε τη βίδα του δεξιού βραχίονα ανάπτυξης. Σφίξτε και τις δύο βίδες εξίσου σύμφωνα με την καθορισμένη ροπή σύσφιξης (12-14 N m). Πείρος πλάκας Πλάκα αναστολέα (C) Δεξιός βραχίονας ανάπτυξης Ροπή σύσφιξης N m 12 (z) Στην εικόνα απεικονίζεται ο δεξιός βραχίονας ανάπτυξης (διατομή) ΣΗΜΕΙΩΣΗ Οι δύο βίδες θα πρέπει να σφίγγονται ταυτόχρονα και όχι να σφίγγεται τέρμα κάθε βίδα ξεχωριστά. Τοποθετήστε την πλάκα αναστολέα στη σωστή κατεύθυνση όπως φαίνεται στην εικόνα. 3-13

53 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

54 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Σωστή χρήση της μπαταρίας ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Η μπαταρία δεν μπορεί να χρησιμοποιηθεί αμέσως μετά την αγορά, διότι θα βρίσκεται σε κατάσταση απόλυτης αναστολής λειτουργίας. Η φόρτιση της μπαταρίας με τον ειδικό φορτιστή μπαταρίας θα επαναφέρει την μπαταρία από την κατάσταση απόλυτης αναστολής λειτουργίας, επιτρέποντας τη χρήση της μπαταρίας. Η μπαταρία μπορεί να χρησιμοποιηθεί όταν το LED της ανάβει. Η μπαταρία μπορεί επίσης να επανέλθει από την κατάσταση απόλυτης αναστολής λειτουργίας συνδέοντάς την στο E-TUBE PROJECT, εάν το ποδήλατο διαθέτει όλα τα σχετικά εξαρτήματα. Σωστή χρήση της μπαταρίας Η φόρτιση μπορεί να γίνει ανά πάσα στιγμή, ανεξάρτητα από το επίπεδο φόρτισης που απομένει, αλλά θα πρέπει να φορτίσετε τη μπαταρία πλήρως τις επόμενες φορές. Βεβαιωθείτε ότι χρησιμοποιείτε τον ειδικό φορτιστή για να φορτίσετε την μπαταρία. Η μπαταρία είναι αφόρτιστη κατά την αποστολή. Πριν την ποδηλασία, φροντίστε να φορτίσετε πλήρως την μπαταρία. Αν η μπαταρία έχει αποφορτιστεί πλήρως, φορτίστε την όσο το δυνατόν συντομότερα. Αν αφήσετε αφόρτιστη την μπαταρία, μπορεί να υποβαθμιστεί η απόδοσης της. Εάν δεν πρόκειται να χρησιμοποιήσετε το ποδήλατο για μεγάλο χρονικό διάστημα, αποθηκεύστε το με περίπου 70% υπολειπόμενη χωρητικότητα μπαταρίας. Επιπλέον, φροντίστε να μην αφήσετε την μπαταρία να αποφορτιστεί πλήρως φορτίζοντάς την κάθε 6 μήνες. Μην συνδεθείτε στο E-TUBE PROJECT ενώ η μπαταρία φορτίζεται. Συνιστάται η χρήση αυθεντικής μπαταρίας Shimano. Εάν χρησιμοποιήσετε μπαταρία άλλου κατασκευαστή, φροντίστε να διαβάσετε προσεκτικά το εγχειρίδιο οδηγιών για την μπαταρία προτού τη χρησιμοποιήσετε. Συνδεθείτε στο E-TUBE PROJECT και κάντε κλικ στο [Connection check] (Έλεγχος σύνδεσης) για να επιβεβαιώσετε εάν η μπαταρία που χρησιμοποιείται είναι αυθεντική μπαταρία της Shimano ή κάποιας άλλης εταιρείας. 4-2

55 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Φόρτιση της μπαταρίας Φόρτιση της μπαταρίας Όταν φορτίζετε τη μπαταρία μεμονωμένα Φορτιστής μπαταρίας: EC-E6000 Μπαταρία: BT-E8010/BT-E Συνδέστε το φις του φορτιστή στην πρίζα. BT-E8010 Εισάγετε το βύσμα φόρτισης στη θύρα φόρτισης της μπαταρίας. Θύρα φόρτισης Μπαταρία ΣΗΜΕΙΩΣΗ Φορτίστε την μπαταρία σε μια επίπεδη επιφάνεια σε εσωτερικό χώρο. 2 BT-E

56 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Φόρτιση της μπαταρίας Κατά τη φόρτιση της μπαταρίας ενώ είναι τοποθετημένη στο ποδήλατο Φορτιστής μπαταρίας: EC-E6000 Μπαταρία: BT-E8010/BT-E Συνδέστε το φις του φορτιστή στην πρίζα. BT-E8010 Εισάγετε το βύσμα φόρτισης στη θύρα φόρτισης της βάσης της μπαταρίας. Βάση μπαταρίας Θύρα φόρτισης (C) Βύσμα φόρτισης ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ (C) Τοποθετήστε τον φορτιστή μπαταρίας σε μια σταθερή επιφάνεια, όπως το πάτωμα πριν από τη φόρτιση. Σταθεροποιήστε το ποδήλατο για να διασφαλίσετε ότι δεν θα πέσει κατά τη διάρκεια της φόρτισης. 2 BT-E8020 (C) 4-4

57 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Σχετικά με τη λυχνία LED φορτιστή Σχετικά με τη λυχνία LED φορτιστή Αφού αρχίσει η φόρτιση, η λυχνία LED του φορτιστή ανάβει. Μπορείτε να ελέγξετε την τρέχουσα κατάσταση φόρτισης με την ένδειξη στάθμης μπαταρίας που βρίσκεται στην μπαταρία. Ανάβει Φορτίζει (Εντός 1 ώρας μετά την ολοκλήρωση της φόρτισης) Λυχνία LED φορτιστή ΚΙΝΔΥΝΟΣ Χρησιμοποιήστε τον συνδυασμό μπαταρίας και φορτιστή που καθορίζεται από την εταιρεία για τη φόρτιση και ακολουθήστε τις συνθήκες φόρτισης που ορίζονται από την εταιρεία. Διαφορετικά μπορεί να προκληθεί υπερθέρμανση, έκρηξη ή ανάφλεξη της μπαταρίας. Αναβοσβήνει Απενεργοποιημένο Σφάλμα φόρτισης Αποσυνδεδεμένη μπαταρία (1 ώρα ή περισσότερο, μετά την ολοκλήρωση της φόρτισης) ΣΗΜΕΙΩΣΗ Αν το ποδήλατο είναι αποθηκευμένο για μεγάλο χρονικό διάστημα, αμέσως μετά την αγορά, θα πρέπει να φορτίσετε την μπαταρία πριν χρησιμοποιήσετε το ποδήλατο. Όταν η μπαταρία φορτιστεί, αρχίζει αργά να αδειάζει. Σχετικά με τις λυχνίες LED της μπαταρίας Λυχνία LED μπαταρίας Ένδειξη φόρτισης σε εξέλιξη Ένδειξη στάθμης μπαταρίας *1 Στάθμη μπαταρίας 0% - 20% 21% - 40% 41% - 60% 61% - 80% 81% - 99% 100% * 1 : Δεν ανάβει : Ανάβει : Αναβοσβήνει 4-5

58 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Σχετικά με τις λυχνίες LED της μπαταρίας Ένδειξη στάθμης μπαταρίας Η τρέχουσα στάθμη της μπαταρίας μπορεί να ελεγχθεί με το πάτημα του κουμπιού λειτουργίας της μπαταρίας. Ένδειξη στάθμης μπαταρίας *1 Στάθμη μπαταρίας ΣΗΜΕΙΩΣΗ 100% - 81% 80% - 61% 60% - 41% 40% - 21% 20% - 1% 0% (Όταν η μπαταρία δεν είναι εγκατεστημένη στο ποδήλατο) 0%, Απενεργοποίηση / Τερματισμός λειτουργίας (Όταν η μπαταρία είναι εγκατεστημένη στο ποδήλατο) * 1 : Δεν ανάβει : Ανάβει : Αναβοσβήνει Όταν η υπολειπόμενη χωρητικότητα της μπαταρίας είναι χαμηλή, αρχίζουν να διακόπτονται οι λειτουργίες του συστήματος με την ακόλουθη σειρά. 1. Ηλεκτρική υποβοήθηση (Η λειτουργία υποβοήθησης μεταβαίνει αυτόματα στο [ECO] και στη συνέχεια η υποβοήθηση διακόπτεται. Η αλλαγή σε [ECO] πραγματοποιείται νωρίτερα αν συνδέεται κάποιο φως που τροφοδοτείται από την μπαταρία.) 2. Αλλαγή ταχυτήτων 3. Φως 4-6

59 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Σχετικά με τις λυχνίες LED της μπαταρίας Ένδειξη σφάλματος Σφάλματα συστήματος και παρόμοιες προειδοποιήσεις υποδεικνύονται από τις λυχνίες LED της μπαταρίας μέσω διαφόρων φωτεινών ενδείξεων. Τύπος ένδειξης σφάλματος Συνθήκες ένδειξης Φωτεινή ένδειξη *1 Επίλυση Σφάλμα συστήματος Προστασία θερμοκρασίας Σφάλμα ταυτοποίησης ασφαλείας Σφάλμα φόρτισης Δυσλειτουργία μπαταρίας Σφάλμα επικοινωνίας με το σύστημα του ποδηλάτου Εάν η θερμοκρασία υπερβαίνει το εγγυημένο εύρος λειτουργίας, η παροχή από τη μπαταρία απενεργοποιείται. Εμφανίζεται αν δεν είναι συνδεδεμένη μια γνήσια μονάδα κίνησης. Εμφανίζεται εάν κάποια από τα καλώδια έχουν αποσυνδεθεί. Εμφανίζεται εάν προκύψει σφάλμα κατά τη διάρκεια της φόρτισης. Ηλεκτρική βλάβη στο εσωτερικό της μπαταρίας Βεβαιωθείτε ότι το καλώδιο δεν είναι χαλαρό και έχει συνδεθεί σωστά. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με ένα κατάστημα. Αφήστε την μπαταρία σε δροσερό μέρος μακριά από το άμεσο ηλιακό φως έως ότου η εσωτερική θερμοκρασία της μπαταρίας να μειωθεί επαρκώς. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με ένα κατάστημα. Συνδέστε γνήσια μπαταρία και μονάδα κίνησης. Ελέγξτε την κατάσταση των καλωδίων. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με ένα κατάστημα. Αφαιρέστε το βύσμα ανάμεσα στην μπαταρία και τον φορτιστή και πατήστε τον διακόπτη λειτουργίας μόνο με την μπαταρία συνδεδεμένη. Σε περίπτωση που εμφανιστεί σφάλμα μόνο με τη μπαταρία συνδεδεμένη, επικοινωνήστε με ένα κατάστημα. Συνδέστε τον φορτιστή στη μπαταρία και στη συνέχεια αφαιρέστε τον φορτιστή. Πατήστε το διακόπτη λειτουργίας μόνο με την μπαταρία συνδεδεμένη. Σε περίπτωση που εμφανιστεί σφάλμα μόνο με τη μπαταρία συνδεδεμένη, επικοινωνήστε με ένα κατάστημα. * 1 : Δεν ανάβει : Ανάβει : Αναβοσβήνει 4-7

60 Κεφάλαιο 4 ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ Ενεργοποίηση/Απενεργοποίηση τροφοδοσίας Ενεργοποίηση/Απενεργοποίηση τροφοδοσίας Ενεργοποίηση και απενεργοποίηση ισχύος μέσω του υπολογιστή ποδηλάτου <SC-E6010> Κρατήστε πατημένο το κουμπί ισχύος στον υπολογιστή ποδηλάτου για 2 δευτερόλεπτα. Κουμπί ισχύος ΣΗΜΕΙΩΣΗ Εάν η ενσωματωμένη μπαταρία του υπολογιστή ποδηλάτου δεν είναι επαρκώς φορτισμένη, δεν θα ενεργοποιηθεί η παροχή ισχύος. Η ενσωματωμένη μπαταρία του υπολογιστή ποδηλάτου έχει φορτιστεί μόνο όταν η οθόνη του υπολογιστή ποδηλάτου είναι ενεργοποιημένη. Ενεργοποίηση και απενεργοποίηση ισχύος μέσω της μπαταρίας BT-E8010 Πατήστε το κουμπί λειτουργίας στην μπαταρία. Κουμπί λειτουργίας BT-E8020 Οι λυχνίες LED θα ανάψουν υποδεικνύοντας την υπολειπόμενη χωρητικότητα της μπαταρίας. ΣΗΜΕΙΩΣΗ Όταν ενεργοποιείτε τη τροφοδοσία, βεβαιωθείτε ότι η μπαταρία είναι σταθερά συνδεδεμένη στη θήκη. Η παροχή ρεύματος δεν μπορεί να ενεργοποιηθεί κατά τη φόρτιση. Μην βάζετε τα πόδια σας στα πεντάλ κατά την ενεργοποίηση. Μπορεί να προκληθεί σφάλμα του συστήματος. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Για να πραγματοποιήσετε εξαναγκασμένη απενεργοποίηση, κρατήστε πατημένο το κουμπί λειτουργίας για 6 δευτερόλεπτα. Εάν το ποδήλατο δεν έχει κινηθεί για πάνω από 10 λεπτά, η παροχή ρεύματος θα απενεργοποιηθεί αυτόματα. (Αυτόματη απενεργοποίηση τροφοδοσίας) 4-8

61 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

62 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τις λειτουργίες των διακοπτών υποβοήθησης και των διακοπτών αλλαγής ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τις λειτουργίες των διακοπτών υποβοήθησης και των διακοπτών αλλαγής Το παρακάτω εξηγεί τη διαδικασία λειτουργίας για τις περιπτώσεις όπου οι ρυθμίσεις του διακόπτη είναι στις προεπιλεγμένες τιμές. SW-E8000-L SW-M8050-R (SW-M9050-R) Y X A X Y SW-E8000-L SW-M8050-R (SW-M9050-R) X Αλλαγή λειτουργιών υποβοήθησης: το επίπεδο υποβοήθησης γίνεται ισχυρότερο X Αλλαγή ταχυτήτων: το πετάλι γίνεται βαρύτερο Y Αλλαγή λειτουργιών υποβοήθησης: το επίπεδο υποβοήθησης γίνεται ασθενέστερο Y Αλλαγή ταχυτήτων: το πετάλι γίνεται ελαφρύτερο A Αλλαγή οθόνης υπολογιστή ποδηλάτου < SW-E6010 > X A Y X A Y A X Y Αλλαγή οθόνης υπολογιστή ποδηλάτου Εναλλαγή μεταξύ αυτόματης και χειροκίνητης αλλαγής ταχυτήτων Κατά την αλλαγή λειτουργιών υποβοήθησης: το επίπεδο υποβοήθησης γίνεται ισχυρότερο Κατά την αλλαγή ταχυτήτων: το πεντάλ γίνεται βαρύτερο Κατά την αλλαγή λειτουργιών υποβοήθησης: το επίπεδο υποβοήθησης γίνεται ασθενέστερο Κατά την αλλαγή ταχυτήτων: το πεντάλ γίνεται ελαφρύτερο 5-2

63 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Οθόνη υπολογιστή ποδηλάτου και ρυθμίσεις Οθόνη υπολογιστή ποδηλάτου και ρυθμίσεις Βασική οθόνη του υπολογιστή ποδηλάτου SC-E8000 SC-E6010 (E) (F) (E) (D) (C) (H) (D) (G) (C) Ένδειξη στάθμης μπαταρίας Εμφανίζει την τρέχουσα στάθμη της μπαταρίας. Θέση ταχύτητας (Εμφανίζει μόνο όταν η ηλεκτρονική αλλαγή ταχυτήτων είναι σε χρήση) Εμφανίζει την τρέχουσα θέση ταχύτητας. (C) Μετρητής υποβοήθησης Εμφανίζει την υποβοήθηση. (D) Εμφάνιση λειτουργίας υποβοήθησης Εμφανίζει την τρέχουσα λειτουργία υποβοήθησης. (Η λειτουργία υποβοήθησης μεταβαίνει αυτόματα στο [ECO] καθώς πέφτει η στάθμη της μπαταρίας). Η μετάβαση στο [ECO] επέρχεται νωρίτερα εάν έχει συνδεθεί φως τροφοδοτούμενο από την μπαταρία.) (E) Τρέχουσα ταχύτητα Εμφανίζει την τρέχουσα ταχύτητα. Η οθόνη μπορεί να εναλλάσσεται μεταξύ km/h και mph. (F) Τρέχουσα ώρα Εμφανίζει την τρέχουσα ώρα. (G) Εικονίδιο που υποδεικνύει πότε το φως είναι αναμμένο Ειδοποιεί όταν το φως με τροφοδοσία από την μπαταρία είναι αναμμένο. (H) Εμφάνιση δεδομένων διαδρομής Εμφανίζει τα τρέχοντα δεδομένα διαδρομής. 5-3

64 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Ένδειξη στάθμης μπαταρίας Ένδειξη στάθμης μπαταρίας SC-E8000 Ένδειξη Στάθμη μπαταρίας Εμφανίζει το τρέχον επίπεδο της μπαταρίας με το εικονίδιο στάθμης και το ποσοστό. Ένδειξη στάθμης μπαταρίας % ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ 61-80% 41-60% * Η ένδειξη στάθμης μπαταρίας αναβοσβήνει με κόκκινο χρώμα, όταν η υπολειπόμενη χωρητικότητα της μπαταρίας μειωθεί σε αυτό το επίπεδο % 1-20%* 0% SC-E6010 Ένδειξη Στάθμη μπαταρίας 100% 0% 5-4

65 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Λειτουργία υποβοήθησης Λειτουργία υποβοήθησης SC-E8000 Εμφάνιση λειτουργίας υποβοήθησης SC-E6010 Αλλαγή της λειτουργίας υποβοήθησης SW-E8000-L/ SC-E8000 Y X BOOST TRAIL ECO OFF SW-E6010/ SC-E6010 X Y WALK Πατήστε X ή Y για να αλλάξετε λειτουργίες υποβοήθησης. BOOST (Ώθηση): Υποβοήθηση στο boost (ώθηση) TRAIL (Εκτός δρόμου): Υποβοήθηση στο trail (εκτός δρόμου) ECO (Οικονομική): Υποβοήθηση στο eco (οικονομική) OFF (Απενεργοποιημένο): Υποβοήθηση στο off (απενεργοποίηση) WALK (Βάδισμα): Υποβοήθηση στο Walk (βάδισμα) : Σύντομο πάτημα X : Σύντομο πάτημα Y : Παρατεταμένο πάτημα Y : Σύντομο πάτημα X (Αυτή η λειτουργία είναι για την ακύρωση της λειτουργίας [WALK] (Βάδισμα)) ΣΗΜΕΙΩΣΗ Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. 5-5

66 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Λειτουργία υποβοήθησης Αλλαγή στη λειτουργία [WALK] (Βάδισμα) (λειτουργία υποβοήθησης βαδίσματος) SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Χωρίς τα πόδια σας να ακουμπούν στα πεντάλ και τρέχουσα ταχύτητα στα [0 km/h], κρατήστε πατημένο το Y μέχρι να εμφανιστεί η ένδειξη [WALK] (Βάδισμα). ΣΗΜΕΙΩΣΗ Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. Ένας προειδοποιητικός ήχος ακούγεται ενώ η αλλαγή βρίσκεται σε εξέλιξη, σε περίπτωση που δεν είναι δυνατή η αλλαγή στη λειτουργία [WALK] (Βάδισμα), επειδή η τρέχουσα ταχύτητα δεν είναι [0 km/h] ή ασκείται πίεση στα πεντάλ κ.λπ. Y SC-E8000 Y ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ 1 SC-E6010 Εάν το Y δεν πατηθεί για ένα λεπτό ή περισσότερο, ενεργοποιείται και πάλι η λειτουργία που ήταν ενεργή πριν από την επιλογή της λειτουργίας [WALK] (Βάδισμα). Εάν το ποδήλατο δεν κινηθεί μετά την ενεργοποίηση της λειτουργίας [WALK] (Βάδισμα), η λειτουργία υποβοήθησης βαδίσματος απενεργοποιείται αυτόματα. Για να ενεργοποιήσετε και πάλι τη λειτουργία [WALK] (Βάδισμα), αφήστε στιγμιαία το Y και στη συνέχεια κρατήστε πατημένο το Y. Η λειτουργία υποβοήθησης βαδίσματος μπορεί να λειτουργήσει μέχρι τα 6 km/h το πολύ. Το επίπεδο υποβοήθησης και η ταχύτητα αλλάζουν ανάλογα με τη θέση των ταχυτήτων. Η έξυπνη λειτουργία υποβοήθησης βαδίσματος ενεργοποιείται, όταν συνδέεται ένα ηλεκτρικό σύστημα αλλαγής όπως XTR, DEORE XT SEIS. Το σύστημα παρέχει ξεχωριστά υποβοήθηση για την ανίχνευση της θέσης της ταχύτητας. Η "έξυπνη υποβοήθηση βαδίσματος" παρέχει στον αναβάτη περισσότερη ροπή εξόδου σε συνθήκες μεγάλης ανηφορικής κλίσης σε χαμηλές ταχύτητες. Η λειτουργία "γρήγορης υποβοήθησης βαδίσματος" λειτουργεί γρήγορα κρατώντας πατημένο το διακόπτη οποιασδήποτε λειτουργίας. 2 Αφήστε το Y όταν εμφανίζεται η ένδειξη [WALK] (Βάδισμα). 3 Κρατήστε πατημένο και πάλι το Y για να ενεργοποιήσετε τη λειτουργία υποβοήθησης βαδίσματος. Η λειτουργία υποβοήθησης βαδίσματος παραμένει ενεργή, εφόσον το Y κρατηθεί πατημένο. 4 Για να ακυρώσετε τη λειτουργία [WALK] (Βάδισμα), αφήστε το Y και πατήστε X. Όταν ακυρωθεί η λειτουργία [WALK] (Βάδισμα), ενεργοποιείται και πάλι η λειτουργία που ήταν ενεργή πριν από την επιλογή της λειτουργίας [WALK] (Βάδισμα). 5-6

67 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Εναλλαγή μεταξύ των δεδομένων διαδρομής που εμφανίζονται Εναλλαγή μεταξύ των δεδομένων διαδρομής που εμφανίζονται Εμφάνιση δεδομένων διαδρομής SW-E8000-L/ SC-E8000 A SW-E6010/ SC-E6010 DST CLOCK (H) ODO CADENCE (G) (C) RANGE MAX (F) (D) TIME AVG (E) A Ο τύπος δεδομένων διαδρομής που εμφανίζονται αλλάζει κάθε φορά που πατάτε A. Απόσταση διαδρομής Αθροιστική απόσταση (C) Μέγιστη απόσταση διαδρομής *1, 3 (D) Χρόνος διαδρομής (προαιρετικό) *2 (E) Μέση ταχύτητα (προαιρετικό) *2 (F) Μέγιστη ταχύτητα (προαιρετικό) *2 (G) Αριθμός περιστροφών μανιβέλας *2 (H) Τρέχουσα ώρα *1 Όταν εμφανίζεται η ένδειξη [RANGE] (Εμβέλεια), η στάθμη της μπαταρίας δεν εμφανίζεται. Η απόσταση διαδρομής θα πρέπει να χρησιμοποιείται μόνο ως αναφορά. *2 Προαιρετικό στοιχείο: Μπορείτε να διαμορφώσετε τις ρυθμίσεις οθόνης στο E-TUBE PROJECT. Για λεπτομέρειες, ανατρέξτε στην ενότητα "ΣΥΝΔΕΣΗ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΣΥΣΚΕΥΕΣ"-"Προσαρμοζόμενες ρυθμίσεις στο E-TUBE PROJECT". *3 Όταν η λειτουργία υποβοήθησης βαδίσματος είναι ενεργοποιημένη, η ένδειξη [RANGE] (Εμβέλεια) στην οθόνη αλλάζει σε [RANGE ---] (Εμβέλεια---). ΣΗΜΕΙΩΣΗ Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. Όταν εμφανίζονται δεδομένα διαδρομής, η οθόνη επιστρέφει στην ένδειξη ταχύτητας μετά από 60 δευτερόλεπτα. Όταν εμφανίζονται δεδομένα ταχύτητας, πατώντας A αλλάζουν τα δεδομένα διαδρομής που εμφανίζονται αρχίζοντας με [DST] (Απόσταση). ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Κρατώντας πατημένο το A όταν εμφανίζεται η ένδειξη DST μηδενίζονται όλα τα δεδομένα διαδρομής. 5-7

68 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Εναλλαγή μεταξύ των δεδομένων διαδρομής που εμφανίζονται Εκκαθάριση της απόστασης διαδρομής Μπορείτε να εκκαθαρίσετε την απόσταση διαδρομής στην κύρια οθόνη. 1 Αλλάξτε την οθόνη δεδομένων διαδρομής σε [DST] (Απόσταση) και πατήστε το A για 2 δευτερόλεπτα. 2 Αφήστε το δάκτυλο όταν η ένδειξη [DST] (Απόσταση) αρχίζει να αναβοσβήνει. Σε αυτή την κατάσταση, πιέζοντας πάλι το A εκκαθαρίζετε την απόσταση διαδρομής. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Ο ενδεικτικός φωτισμός [DST] (Απόσταση) σταματά να αναβοσβήνει και η οθόνη σάς επαναφέρει στη βασική προβολή αφού την αφήσετε για 5 δευτερόλεπτα. Όταν εκκαθαριστεί η απόσταση διαδρομής, εκκαθαρίζονται επίσης και οι τιμές [TIME], [AVG] και [MAX]. 5-8

69 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Σχετικά με τα μενού ρυθμίσεων Πρόσβαση στο μενού ρυθμίσεων (SW-E8000-L/SC-E8000) Κρατήστε πατημένο το A όταν το ποδήλατο δεν κινείται για να εμφανίσετε την οθόνη με τη λίστα των μενού. 1 A 2 Y X Clear Exit (L) Clock A RD protection reset (K) (C) Bluetooth LE Adjust (J) Πατήστε X ή Y για να επιλέξετε τα διάφορα μενού. Πατήστε A για την προβολή της οθόνης ρυθμίσεων για το επιλεγμένο μενού. Εκκαθάριση ρυθμίσεων Ρύθμιση ρολογιού (C) Αντιστοίχιση Bluetooth LE (D) Κατάσταση σύνδεσης Bluetooth LE/ ANT (E) Ενεργοποίηση/Απενεργοποίηση φωτός (F) Εμφάνιση ρύθμισης φωτεινότητας οπίσθιου φωτισμού (G) Ενεργοποίηση/Απενεργοποίηση ηχ. σήματος (H) Εναλλαγή μεταξύ χιλιομέτρων και μιλίων (I) Ρύθμιση γλώσσας (J) Ρύθμιση της ηλεκτρονικής μονάδας αλλαγής ταχυτήτων (K) Ενεργοποίηση της Επαναφοράς Προστασίας RD* (L) Επιστροφή στην κεντρική οθόνη (D) Bluetooth LE/ANT Language (E) Light Unit (H) (F) Brightness Beep (G) (I) ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ * Προκειμένου να προστατευθεί το σύστημα από πτώσεις κ.λπ., εάν το ποδήλατο υποστεί κάποιο ισχυρό χτύπημα, ενεργοποιείται η λειτουργία προστασίας RD και η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο αποκόπτεται στιγμιαία, έτσι ώστε ο πίσω εκτροχιαστής να μην μπορεί πλέον να λειτουργήσει. Με την εκτέλεση της Επαναφοράς Προστασίας RD αποκαθίσταται η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο, καθώς επίσης και η λειτουργία του πίσω εκτροχιαστή. 5-9

70 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Πρόσβαση στο μενού ρυθμίσεων (SW-E6000/SW-E6010/SC-E6010) Κρατήστε πατημένα τα X και Y όταν το ποδήλατο δεν κινείται για να εμφανιστεί η οθόνη με τη λίστα των μενού. 1 X Y 2 X Y A Clear Exit (K) Clock RD protection (J) (C) Backlight reset (D) Brightness Adjust (I) (E) Beep Font color (H) Πατήστε το X ή το Y για να επιλέξετε τα διάφορα μενού. Πατήστε το Α για να εμφανίσετε την οθόνη ρυθμίσεων για το επιλεγμένο μενού. [Start mode] (Λειτουργία εκκίνησης) και [Auto] (Αυτόματο) εμφανίζονται στην οθόνη λίστας των μενού. Ωστόσο, δεν διατίθενται για χρήση. Εκκαθάριση ρυθμίσεων Ρύθμιση ρολογιού (C) Ενεργοποίηση/απενεργοποίηση οπίσθιου φωτισμού (D) Εμφάνιση ρύθμισης φωτεινότητας οπίσθιου φωτισμού (E) Ενεργοποίηση/απενεργοποίηση ηχητικού σήματος μπιπ (F) Εναλλαγή μεταξύ χιλιομέτρων και μιλίων (G) Ρύθμιση γλώσσας (H) Αλλαγή του χρώματος γραμματοσειράς (I) Ρύθμιση της ηλεκτρονικής μονάδας αλλαγής ταχυτήτων (J) Ενεργοποίηση της Επαναφοράς Προστασίας RD* (K) Επιστροφή στην κύρια οθόνη (F) Unit Language (G) ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ * Προκειμένου να προστατευθεί το σύστημα από πτώσεις κ.λπ., εάν το ποδήλατο υποστεί κάποιο ισχυρό χτύπημα, ενεργοποιείται η λειτουργία προστασίας RD και η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο αποκόπτεται στιγμιαία, έτσι ώστε ο πίσω εκτροχιαστής να μην μπορεί πλέον να λειτουργήσει. Με την εκτέλεση της Επαναφοράς Προστασίας RD αποκαθίσταται η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο, καθώς επίσης και η λειτουργία του πίσω εκτροχιαστή. 5-10

71 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Clear (Εκκαθάριση) Επαναφορά της απόστασης διαδρομής στην προεπιλογή. SW-E8000-L/ SC-E8000 Y X SC-E8000 SW-E6010/ SC-E6010 X Y Πατήστε X ή Y για να επιλέξετε [DST] (Απόσταση). SC-E8000/SC-E6010 Διαμορφώσιμα στοιχεία Exit (Επιστροφή στην κεντρική οθόνη) DST (Απόσταση) Λεπτομέρειες Επιστροφή στην οθόνη λίστας των μενού Μηδενισμός της απόστασης διαδρομής 1 SC-E6010 SC-E6010 Προεπιλεγμένες τιμές που καθορίζονται στη ρύθμιση της προβολής SC Διαμορφώσιμα Προεπιλεγμένη τιμή στοιχεία Backlight (Οπίσθιος ON (Ενεργοπoίηση) φωτισμός) Beep (Μπιπ) Unit (Μονάδα) Language (Γλώσσα) Brightness (Φωτεινότητα) Font color (Χρώμα γραμματοσειράς) ON (Ενεργοπoίηση) km English 3 White (Λευκό) 2 A Για να πραγματοποιήσετε επαναφορά της απόστασης διαδρομής, επιλέξτε [OK] (ΣΩΣΤΟ) χρησιμοποιώντας X ή Y και πατήστε A για επιβεβαίωση. Μετά την επαναφορά, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Όταν εκκαθαριστεί η απόσταση διαδρομής, εκκαθαρίζονται επίσης και οι τιμές [TIME], [AVG] και [MAX]. Δεν εμφανίζεται οθόνη επιβεβαίωσης επαναφοράς στο SC-E

72 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Clock (Ρολόι) Διαμορφώστε τη ρύθμιση του ρολογιού. SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να ρυθμίσετε την ώρα. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ X Y Πατήστε X για να αυξήσετε τους αριθμούς. Πατήστε Y για να μειώσετε τους αριθμούς. 1 Y X SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατώντας A ενεργοποιείται η καθορισμένη τιμή και μεταφέρεστε στη ρύθμιση των λεπτών. 2 A 3 Πατήστε 4 Πατώντας X ή Y για να ρυθμίσετε τα λεπτά. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ A ενεργοποιείται η καθορισμένη τιμή και επανέρχεστε στην οθόνη του μενού ρύθμισης. Μπορείτε να αλλάξετε τους αριθμούς γρήγορα κρατώντας πατημένο το X ή Y. 5-12

73 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Bluetooth LE (SC-E8000) Το E-TUBE PROJECT για συσκευές smartphones/tablet μπορεί να χρησιμοποιηθεί με την επίτευξη σύνδεσης Bluetooth LE με ένα smartphone/tablet. 1 Πριν 2 Ανοίξτε ξεκινήσετε τη δημιουργία σύνδεσης, ενεργοποιήστε το Bluetooth LE στο smartphone/tablet. το E-TUBE PROJECT και ρυθμίστε το να λαμβάνει σήματα Bluetooth LE. Πατήστε X ή Y για να επιλέξετε [Start] (Εκκίνηση). ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ 3 Y X A Για να εκκινήσετε την αντιστοίχιση Bluetooth LE, πατήστε A για επιβεβαίωση. Αν πατήσετε A κατά τη διάρκεια της αντιστοίχισης Bluetooth LE, η μετάδοση θα διακοπεί και στη συνέχεια η οθόνη θα επιστρέψει στην οθόνη με τη λίστα των μενού. Στοιχείο Start (Εκκίνηση) Λεπτομέρειες Εκκινείται η αντιστοίχιση Bluetooth LE Γενικά, η μετάδοση Bluetooth LE ξεκινάει αυτόματα όταν ο υπολογιστής ποδηλάτου είναι ενεργοποιημένος, ωστόσο, η αντιστοίχιση μπορεί να ξεκινήσει επιλέγοντας [Start] (Εκκίνηση) από το μενού [Bluetooth LE], εάν η συνδεσιμότητα είναι χαμηλής ποιότητας. Cancel (Ακύρωση) Για να μην πραγματοποιηθεί η αντιστοίχιση, επιλέξτε [Cancel] (Ακύρωση) Όταν η σύνδεση είναι επιτυχής, εμφανίζεται στην οθόνη ο λογότυπος SHIMANO STEPS. Εάν η σύνδεση δεν είναι επιτυχής, εμφανίζεται μήνυμα που το επισημαίνει. 4 (y) Μετά από επιτυχή σύνδεση ή αποτυχία σύνδεσης, πατήστε ένα από τα X/Y/A ή η οθόνη θα επανέλθει αυτόματα στην οθόνη του μενού ρύθμισης μετά από λίγο. (y) Επιτυχής σύνδεση (z) Αποτυχία σύνδεσης (z) Συνέχεια στην επόμενη σελίδα 5-13

74 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων 5 Όταν η σύνδεση είναι επιτυχής, το όνομα της μονάδας εμφανίζεται στο E-TUBE PROJECT. 6 Επιλέξτε το όνομα της μονάδας που εμφανίζεται στην οθόνη. Για αποσύνδεση, ακυρώστε τη σύνδεση Bluetooth LE από το smartphone/tablet. (Ο υπολογιστής ποδηλάτου θα βγει από τη λειτουργία σύνδεσης και θα επιστρέψει στην κανονική κατάσταση λειτουργίας). 5-14

75 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Bluetooth LE/ANT (SC-E8000) Η τρέχουσα κατάσταση των ασύρματων συνδέσεων μπορεί να εμφανίζεται στην οθόνη. Για λεπτομέρειες σχετικά με τη σύνδεση ANT, ανατρέξτε στη "Σύνδεση ANT" στην ενότητα "Σχετικά με τις ασύρματες λειτουργίες". Επιλέξτε [Bluetooth LE/ANT] από την οθόνη με τη λίστα των μενού και επιβεβαιώστε για να εμφανιστεί η τρέχουσα κατάσταση ασύρματης σύνδεσης. (x) (x) Όταν υπάρχει σύνδεση μέσω Bluetooth LE (y) Όταν εκπέμπεται σήμα ΑΝΤ (z) Όταν δεν υπάρχει σύνδεση ούτε μέσω Bluetooth LE ούτε μέσω ANT (y) (z) Light (Φως) (SC-E8000) Διαμορφώστε τη ρύθμιση φωτός με μπαταρία. Πατήστε X ή Y για να επιλέξετε την απαιτούμενη ρύθμιση. 1 Y X Στοιχείο ON (Ενεργοποιημένο) OFF (Απενεργοποιημένο) Λεπτομέρειες Διατηρεί το φως διαρκώς ενεργοποιημένο Διατηρεί το φως διαρκώς απενεργοποιημένο 2 A Πατήστε A για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. 5-15

76 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων ON (Ενεργοπoίηση) ή OFF (Απενεργοποίηση) του φωτός που τροφοδοτείται από την μπαταρία (SC-E6010) Όταν το φως που τροφοδοτείται από την μπαταρία είναι συνδεδεμένο, πατήστε το κουμπί φωτός στον υπολογιστή ποδηλάτου για να ανάψετε το φως. Ένα εικονίδιο που υποδεικνύει ότι το φως είναι αναμμένο εμφανίζεται στην οθόνη. Πιέστε ξανά το κουμπί για να σβήσει το φως. Μόλις το φως σβήσει, το εικονίδιο στην οθόνη εξαφανίζεται. * Όταν το φως που τροφοδοτείται από την μπαταρία δεν είναι συνδεδεμένο και το [Backlight] (Οπίσθιος φωτισμός) είναι ρυθμισμένο στο [MANUAL] (Χειροκίνητα), το πάτημα του κουμπιού φωτός ενεργοποιεί και απενεργοποιεί τον οπίσθιο φωτισμό του υπολογιστή ποδηλάτου. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Όταν το φως είναι αναμμένο Κουμπί φωτός Όταν το φως είναι σβηστό Το φως σβήνει σε συνδυασμό με την ισχύ της μπαταρίας. Όταν η τροφοδοσία από την μπαταρία είναι απενεργοποιημένη, το φως είναι σβηστό. Backlight (Οπίσθιος φωτισμός) (SC-E6010) Διαμορφώστε τη ρύθμιση του οπίσθιου φωτισμού οθόνης. SW-E6010/SC-E6010 X Y Πατήστε το X ή το Y για να επιλέξετε την απαιτούμενη ρύθμιση. Διαμορφώσιμα στοιχεία Λεπτομέρειες 1 ON (Ενεργοπoίηση) OFF (Απενεργοποίηση) MANUAL (Χειροκίνητα) Διατηρεί το φως πάντα αναμμένο Διατηρεί το φως πάντα σβηστό Ανάβει και σβήνει σε συνδυασμό με το φως που τροφοδοτείται από την μπαταρία 2 SW-E6010/SC-E6010 A Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. 5-16

77 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Brightness (Φωτεινότητα) Η φωτεινότητα του οπίσθιου φωτισμού μπορεί να ρυθμιστεί όπως απαιτείται. SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να ρυθμίσετε τη φωτεινότητα. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ X Y Η φωτεινότητα μπορεί να ρυθμιστεί σε 5 επίπεδα. 1 Y X 2 SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατήστε A για να επιβεβαιώσετε την καθορισμένη τιμή. Μετά την επιβεβαίωση, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. A 5-17

78 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Beep (Ηχ. σήμα) Το ηχητικό σήμα μπορεί να είναι ενεργοποιημένο/απενεργοποιημένο. SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να επιλέξετε την απαιτούμενη ρύθμιση. ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ 1 Y X X Y Στοιχείο ON (Ενεργοποιημένο) OFF (Απενεργοποιημένο) Λεπτομέρειες Ενεργοποίηση ηχ. σήματος Απενεργοποίηση ηχ. σήματος Ακόμα και όταν το [Beep] (Ηχ. σήμα) είναι ρυθμισμένο στο [OFF] (Απενεργοποίηση), ακούγεται ηχητικό σήμα όταν υπάρχει δυσλειτουργία, σφάλμα συστήματος κ.λπ. 2 SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατήστε A για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. A 5-18

79 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Unit (Μονάδα) Μπορείτε να εναλλάξετε τις μονάδες απόστασης (km/miles). SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να επιλέξετε την απαιτούμενη ρύθμιση. X Y Στοιχείο km mile Λεπτομέρειες Προβάλλεται σε χιλιόμετρα Προβάλλεται σε μίλια 1 Y X 2 SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατήστε A για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. A Language (Γλώσσα) Διαμορφώστε τη ρύθμιση γλώσσας. SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να επιλέξετε την απαιτούμενη ρύθμιση. X Y Αγγλικά Γαλλικά Γλώσσα 1 Y X Γερμανικά Ολλανδικά Ιταλικά Ισπανικά Συνέχεια στην επόμενη σελίδα 5-19

80 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων 2 SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατήστε A για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επανέλθει αυτόματα στην οθόνη με τη λίστα των μενού. A Font color (Χρώμα γραμματοσειράς) (SC-E6010) Το χρώμα της γραμματοσειράς μπορεί να αλλάξει. SW-E6010/SC-E6010 X Y Πατήστε το X ή το Y για να επιλέξετε την απαιτούμενη ρύθμιση. Διαμορφώσιμα στοιχεία 1 White (Λευκό) Black (Μαύρο) White (Λευκό) Black (Μαύρο) 2 SW-E6010/SC-E6010 A Πατήστε το Α για να επιβεβαιώσετε τη ρύθμιση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει αυτόματα στην οθόνη της λίστας μενού. 5-20

81 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Adjust (Ρύθμιση) Η ρύθμιση αλλαγής ταχυτήτων πραγματοποιείται με την ηλεκτρονική μονάδα αλλαγής ταχυτήτων. ΠΡΟΣΟΧΗ Η ακατάλληλη μεγάλη προσαρμογή μπορεί να προκαλέσει ελεύθερη περιστροφή των πεταλιών ενώ τα χρησιμοποιείτε, με αποτέλεσμα την πτώση. Ρυθμίστε μόνο όταν η αλλαγή σας δημιουργεί μια ασυνήθιστη αίσθηση. Υπό κανονικές συνθήκες, η περιττή ρύθμιση μπορεί να επιδεινώσει την απόδοση στην αλλαγή ταχυτήτων. < SC-E8000 > Ανοίξτε την οθόνη Adjust (Ρύθμιση) και ελέγξτε εάν η τιμή ρύθμισης έχει οριστεί στο [0]. < SC-E6010 > ΤΕΧΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ Η ρύθμιση αλλαγής ταχυτήτων μπορεί να γίνει μόνο όταν είναι συνδεδεμένη μια ηλεκτρονική μονάδα αλλαγής ταχυτήτων. Οι ρυθμίσεις έχουν εύρος από -16 έως 16 (SC-E8000)/-4 έως 4 (SC-E6010). 5-21

82 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Εάν η τιμή ρύθμισης είναι [0] < SC-E8000 > < SW-E6010 > X Y Πατήστε X ή Y για να προσαρμόσετε την τιμή ρύθμισης προς τα πάνω ή προς τα κάτω κατά 1 ταχύτητα. < SC-E8000 > X Y 1 < SC-E6010 > 2 < SC-E8000 > < SW-E6010 > A A Πατήστε A και στη συνέχεια επιλέγοντας [OK] (ΣΩΣΤΟ), ρυθμίστε περιστρέφοντας τη μανιβέλα. Αλλάξτε ταχύτητες για να ελέγξετε αν η κατάσταση έχει βελτιωθεί. Συνέχεια στην επόμενη σελίδα 5-22

83 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Η κατάσταση έχει βελτιωθεί Προσαρμόστε την τιμή της ρύθμισης κατά 1 ταχύτητα προς την ίδια κατεύθυνση και ελέγξτε τη λειτουργία αλλαγής ταχυτήτων και πάλι. Επαναλάβετε αυτά τα βήματα μέχρι τυχόν θόρυβος ή η ασυνήθιστη αίσθηση να εξαλειφθούν. < SC-E8000 > < SC-E6010 > 3 Καμία εμφανής αλλαγή Προσαρμόστε την τιμή της ρύθμισης κατά 1 ταχύτητα προς την ίδια κατεύθυνση και ελέγξτε τη λειτουργία αλλαγής ταχυτήτων και πάλι. Εάν η κατάσταση έχει βελτιωθεί, ανατρέξτε στην ενότητα "Η κατάσταση έχει βελτιωθεί" για να συνεχίσετε. Εάν η κατάσταση έχει επιδεινωθεί, ανατρέξτε στην ενότητα "Η κατάσταση έχει επιδεινωθεί" για να συνεχίσετε. 3 < SC-E8000 > < SC-E6010 > Συνέχεια στην επόμενη σελίδα 5-23

84 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Η κατάσταση έχει επιδεινωθεί Προσαρμόστε την τιμή της ρύθμισης κατά 2 ταχύτητες προς την αντίθετη κατεύθυνση και ελέγξτε τη λειτουργία αλλαγής ταχυτήτων και πάλι. Στη συνέχεια, προσαρμόστε την τιμή κατά 1 ταχύτητα προς την ίδια κατεύθυνση και ελέγξτε μέχρι ο τυχόν θόρυβος ή η ασυνήθιστη αίσθηση να χαθούν. < SC-E8000 > < SC-E6010 > 3 4 Τέλος, κάντε μια βόλτα και ελέγξτε για τυχόν θόρυβο ή ασυνήθιστη αίσθηση. Εάν η τιμή ρύθμισης δεν είναι [0] Πατήστε X ή Y και επαναφέρετε την τιμή ρύθμισης στο [0]. < SC-E8000 > < SW-E6010 > X Y X Y < SC-E8000 > < SC-E6010 > 1 Συνέχεια στην επόμενη σελίδα 5-24

85 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων 2 < SC-E8000 > < SW-E6010 > A A Πατήστε A και στη συνέχεια επιλέγοντας [OK] (ΣΩΣΤΟ), ρυθμίστε περιστρέφοντας τη μανιβέλα. Αλλάξτε ταχύτητες για να ελέγξετε αν η κατάσταση έχει βελτιωθεί. Αν υπάρχει θόρυβος ή ασυνήθιστη αίσθηση, δείτε το "Εάν η τιμή ρύθμισης είναι [0]" για να συνεχίσετε. 3 Τέλος, κάντε μια βόλτα και ελέγξτε για τυχόν θόρυβο ή ασυνήθιστη αίσθηση. RD protection reset (Επαναφορά προστασίας RD) Προκειμένου να προστατευθεί το σύστημα από πτώσεις κ.λπ., εάν το ποδήλατο υποστεί κάποιο ισχυρό χτύπημα, ενεργοποιείται η λειτουργία προστασίας RD και η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο αποκόπτεται στιγμιαία, έτσι ώστε ο πίσω εκτροχιαστής να μην μπορεί πλέον να λειτουργήσει. Με την εκτέλεση της Επαναφοράς Προστασίας RD αποκαθίσταται η σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο, καθώς επίσης και η λειτουργία του πίσω εκτροχιαστή. SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 Πατήστε X ή Y για να επιλέξετε [OK] (ΣΩΣΤΟ). X Y Στοιχείο ΟΚ (ΣΩΣΤΟ) Λεπτομέρειες Η Επαναφορά Προστασίας RD θα λειτουργήσει 1 Y X Cancel (Ακύρωση) Για να μην εκτελεστεί η Επαναφορά Προστασίας RD, επιλέξτε [Cancel] (Ακύρωση) SW-E8000-L/ SC-E8000 SW-E6010/ SC-E6010 A Πατήστε A και στη συνέχεια επιλέγοντας [OK] (ΣΩΣΤΟ), ανακτήστε τη σύνδεση ανάμεσα στον κινητήρα και τον σύνδεσμο περιστρέφοντας τη μανιβέλα. 2 A 5-25

86 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Σχετικά με τα μενού ρυθμίσεων Exit (Επιστροφή στην κεντρική οθόνη) Κλείνει την οθόνη με τη λίστα των μενού και επιστρέφει στη βασική οθόνη. 1 Πατήστε X ή Y για να επιλέξετε [Exit] (Επιστροφή στην κεντρική οθόνη) στην οθόνη με τη λίστα των μενού. 2 Πατήστε A για επιβεβαίωση. Μετά την επιβεβαίωση, η οθόνη θα επιστρέψει στη βασική οθόνη. Ενημερώστε το παράθυρο επιβεβαίωσης για τα δεδομένα αντιγράφου ασφαλείας των ρυθμίσεων της μονάδας κίνησης Ο υπολογιστής ποδηλάτου έχει μια λειτουργία για την αυτόματη δημιουργία αντιγράφων ασφαλείας των ρυθμίσεων της μονάδας κίνησης. Στις ακόλουθες περιπτώσεις, όταν η τροφοδοσία του υπολογιστή ποδηλάτου είναι ενεργοποιημένη, εμφανίζεται ένα παράθυρο που ζητά επιβεβαίωση για την ενημέρωση των δεδομένων αντιγράφου ασφαλείας: Επανεγκατάσταση του υπολογιστή ποδηλάτου σε ποδήλατο με διαφορετικές ρυθμίσεις Αν οι ρυθμίσεις της μονάδας κίνησης έχουν αλλάξει μέσω E-TUBE PROJECT < SC-E8000 > Για να ενημερώσετε τις ρυθμίσεις της μονάδας κίνησης επιλέξτε [Yes] (Ναι), για να ακυρώσετε την ενημέρωση επιλέξετε [No] (Όχι). < SC-E6010 > Εάν δεν έχετε πρόσβαση στις ρυθμίσεις λόγω δυσλειτουργίας της μονάδας κίνησης, μπορείτε να αποκτήσετε πρόσβαση μέσω E-TUBE PROJECT. 5-26

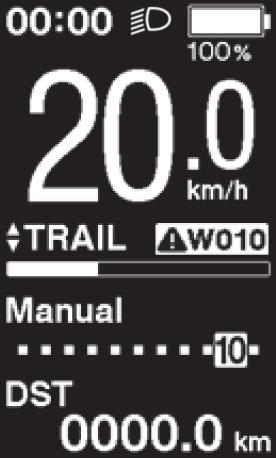

87 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου Προειδοποιήσεις < SC-E8000 > Αυτή η ένδειξη εξαφανίζεται αν διορθωθεί το σφάλμα. < SC-E6010 > Κατάλογος προειδοποιήσεων Κωδικός Εμφάνιση προϋποθέσεων Λειτουργικοί περιορισμοί όταν εμφανίζεται μια προειδοποίηση Αντιμετώπιση W010 Η θερμοκρασία της μονάδας κίνησης είναι υψηλότερη από ό,τι κατά την κανονική λειτουργία. Η ηλεκτρική υποβοήθηση μπορεί να είναι χαμηλότερη από ό,τι συνήθως. Σταματήστε να χρησιμοποιείτε τη λειτουργία υποβοήθησης έως ότου η θερμοκρασία της μονάδας κίνησης πέσει. Αν η κατάσταση δεν βελτιωθεί, συμβουλευτείτε ένα κατάστημα. W011 Η ταχύτητα οδήγησης δεν μπορεί να ανιχνευθεί. Η μέγιστη ταχύτητα μέχρι την οποία παρέχεται υποβοήθηση μπορεί να είναι χαμηλότερη από ό,τι συνήθως. Βεβαιωθείτε ότι ο αισθητήρας ταχύτητας έχει εγκατασταθεί σωστά. Αν η κατάσταση δεν βελτιωθεί, συμβουλευτείτε ένα κατάστημα. W013 Η αρχικοποίηση του αισθητήρα ροπής δεν ολοκληρώθηκε επιτυχώς. Η ηλεκτρική υποβοήθηση μπορεί να είναι χαμηλότερη από ό,τι συνήθως. Χωρίς τα πόδια σας να ακουμπούν στα πεντάλ, πατήστε το κουμπί λειτουργίας της μπαταρίας και ενεργοποιήστε και πάλι την παροχή ρεύματος. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το σημείο αγοράς. W032 Μπορεί να έχει εγκατασταθεί ένας ηλεκτρονικός εκτροχιαστής στη θέση ενός μηχανικού εκτροχιαστή. Η ηλεκτρική υποβοήθηση που παρέχεται στη λειτουργία [WALK] (Βάδισμα) μπορεί να είναι χαμηλότερη από ό,τι συνήθως. * Η χρήση της λειτουργίας υποβοήθησης βαδίσματος ενδέχεται να μην είναι δυνατή σε ορισμένες περιοχές. Επανεγκαταστήστε τον εκτροχιαστή, τον οποίο το σύστημα έχει διαμορφωθεί να υποστηρίζει. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. 5-27

88 Κεφάλαιο 5 ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Μηνύματα σφάλματος στον υπολογιστή ποδηλάτου Σφάλματα < SC-E8000 > Εάν εμφανίζεται ένα μήνυμα σφάλματος σε ολόκληρη την οθόνη, ακολουθήστε μία από τις παρακάτω διαδικασίες για να κάνετε επανεκκίνηση στην οθόνη. ΣΗΜΕΙΩΣΗ Αν η επανεκκίνηση δεν λύσει το πρόβλημα ή το ίδιο πρόβλημα παρουσιάζεται συχνά, επικοινωνήστε με ένα κατάστημα. < SC-E6010 > Πατήστε το διακόπτη λειτουργίας της μπαταρίας. Αφαιρέστε την μπαταρία από τη βάση. Κατάλογος σφαλμάτων Κωδικός Εμφάνιση προϋποθέσεων Περιορισμός λειτουργίας όταν εμφανίζεται ένα σφάλμα Αντιμετώπιση E010 Ανιχνεύθηκε σφάλμα συστήματος. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Πατήστε τον διακόπτη λειτουργίας της μπαταρίας για να ενεργοποιήσετε και πάλι τη τροφοδοσία. Αν η κατάσταση δεν βελτιωθεί, συμβουλευτείτε ένα κατάστημα. E011 Παρουσιάστηκε σφάλμα στη λειτουργία του συστήματος. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Ενεργοποιήστε και πάλι την παροχή ρεύματος. E013 Εντοπίστηκε σφάλμα στο fi rmware της μονάδας κίνησης. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό αντιπρόσωπο ποδηλάτων και ζητήστε βοήθεια. E014 Ο αισθητήρας ταχύτητας μπορεί να έχει εγκατασταθεί σε λάθος θέση. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Επικοινωνήστε με το κατάστημα αγοράς ή έναν τοπικό αντιπρόσωπο ποδηλάτων και ζητήστε βοήθεια. E020 Εντοπίστηκε ένα σφάλμα επικοινωνίας μεταξύ της μπαταρίας και της μονάδας κίνησης. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Ελέγξτε αν το καλώδιο ανάμεσα στη μονάδα κίνησης και τη μπαταρία είναι σωστά συνδεδεμένο. Αν η κατάσταση δεν βελτιωθεί, συμβουλευτείτε ένα κατάστημα. E021 Η μπαταρία που έχει συνδεθεί στη μονάδα κίνησης συμμορφώνεται με τα πρότυπα του συστήματος, αλλά δεν υποστηρίζεται. Δεν παρέχεται ηλεκτρική υποβοήθηση κατά την οδήγηση. Πατήστε τον διακόπτη λειτουργίας της μπαταρίας για να ενεργοποιήσετε και πάλι τη τροφοδοσία. Αν η κατάσταση δεν βελτιωθεί και πάλι, συμβουλευτείτε ένα κατάστημα. E022 Η μπαταρία που έχει συνδεθεί στη μονάδα κίνησης δεν συμμορφώνεται με τα πρότυπα του συστήματος. Κλείστε όλες τις λειτουργίες του συστήματος. Πατήστε το κουμπί λειτουργίας της μπαταρίας για να την ενεργοποιήσετε ξανά. Αν η κατάσταση δεν βελτιωθεί, επικοινωνήστε με το κατάστημα αγοράς. 5-28
