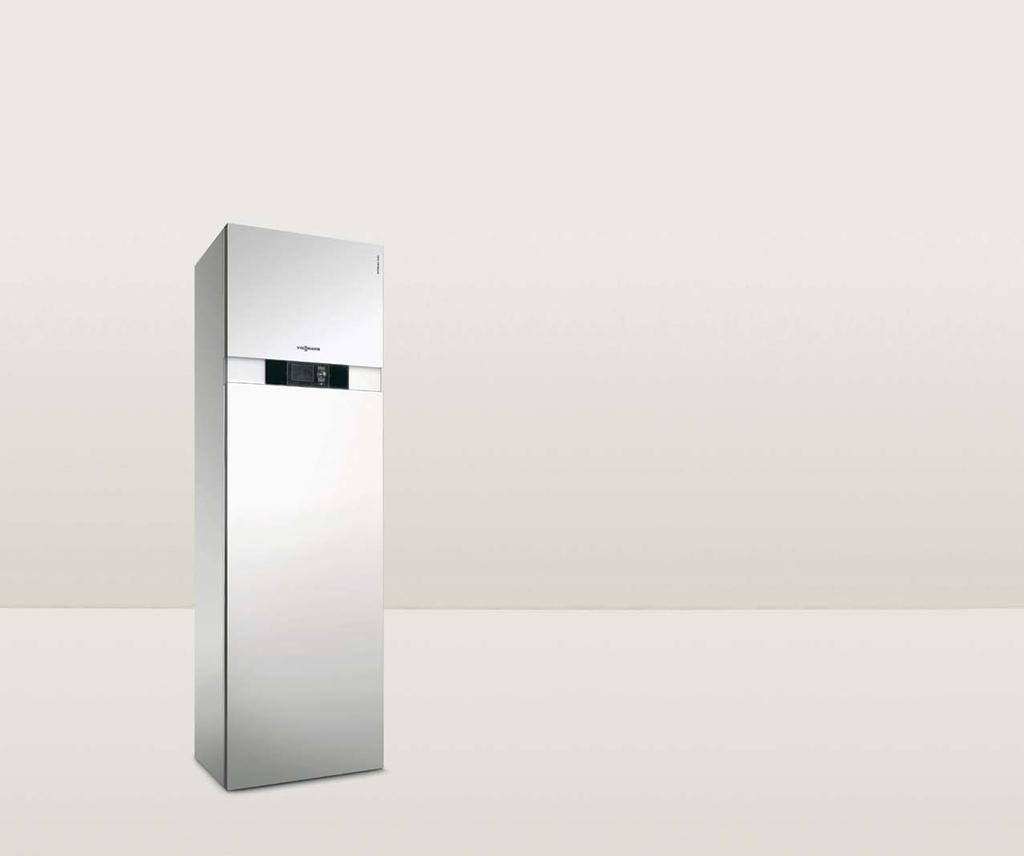

1 MAJ 2010 LETO III ŠTEVILKA 10 Poštnina plačana pri pošti 2102 Maribor Tiskovina / ISSN Brezplaãna energija iz narave: Kompakten energetski center 242-G s toplotno ãrpalko Kompaktna kompletna rešitev za nizkoenergijske hiše: toplotna črpalka, velik ogrevalnik sanitarne vode in vse komponente za integracijo solarnega sistema, in to s tlorisom 600 x 680 mm toliko prostora potrebuje pralni stroj. Tiho obratovanje omogoča različne možnosti postavitve. In zahvaljujoč integriranemu ogrevalniku sanitarne vode nudi ob gospodarnosti tudi visoko udobje tople vode. Nadaljnje prednosti nudi nova regulacija Vitotronic s pojasnjevalnim menijskim vodenjem in grafičnim prikazovalnikom. Viessmann d.o.o. C. XIV. divizije 116a 2000 Maribor tel.: faks: viessmann@viessmann.si Individualne rešitve z učinkovitimi sistemi za vse energente in vsa področja uporabe Novi Transporter furgon. Že za DDV *. ESP serijsko. *Velja za model 7EA112N6 z Elektron paketom. Euro 5 motorji serijsko! STROKOVNA REVIJA ZA OGREVANJE, VODOVOD, PREZRAČEVANJE IN GRADNJO

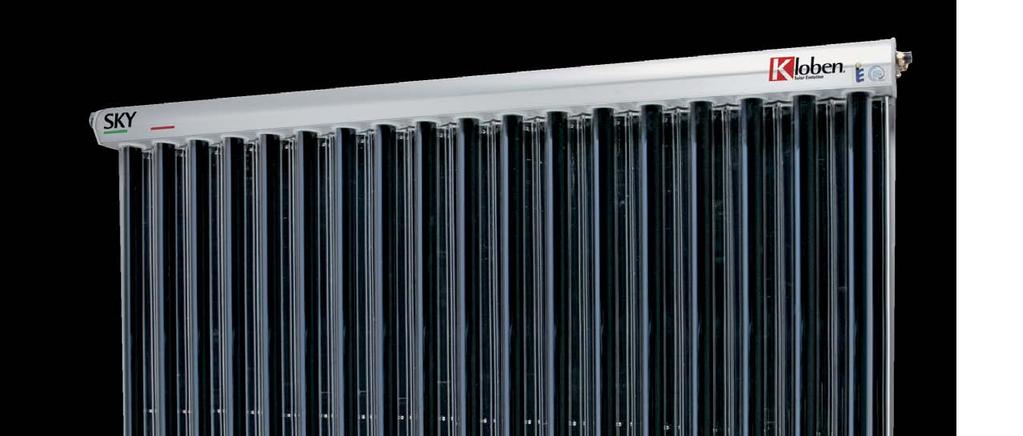

2 ENERGETSKA NEODVISNOST S POMOČJO SONCA Sonce je bilo vedno neizčrpen vir čiste, okolju prijazne, vsem dostopne in predvsem brezplačne energije. Podjetje Kloben si že petnajst let, najprej v Italiji in nato v svetu, prizadeva in uresničuje poslanstvo integracije ogrevanja prostorov in priprave tople sanitarne vode z uporabo energijsko učinkovitih sončnih sistemov m 2 površin novih pisarn v Veroni ENAKo ugodje VSE dni V LETu Iz želje uporabljati solarni sistem skozi vse dni v letu se je rodilo prizadevanje za čim višjo učinkovitost in kakovost. Podjetje Kloben je razvilo vakuumske sončne kolektorje, ki so sposobni zajemati in zadržati solarno energijo s pomočjo sprejemnikov z vakuumsko izolacijo. Tako kot pri termos steklenici vakuum zagotavlja idealno izolacijo toplote, katera se tako lažje in učinkoviteje prenese na prenosno tekočino in tako na sistem. ITALIjANSKA KVALITETA, EVRoPSKI CERTIFIKATI Odličnost vakuumskih solarnih kolektorjev Kloben SKY CPC 58 je testiralo na tisoče zadovoljnih strank, zvestih projektantov in monterjev. Kvaliteta je bila potrjena SOLAR KEYMARK tudi s pridobljenimi certifikati pri večini evropsko priznanih institutov v skladu z najstrožjimi trenutno veljavnimi standardi. Zastopa: Gesellschaft für Konformitätsbewertung mbh m 2 centra za raziskave in razvoj in Kooperation mit MAGO d.o.o.; Partizanska cesta 137; 6210 Sežana Tel: 05/ ; Fax: 05/ d m 2 proizvedenih solarnih kolektorjev leta mm premer novih cevi MogoČE NISTE VEdELI... n Kloben je vodilno podjetje vakuumskih solarnih sistemov v Italiji z deset tisoči kvadratnimi metri vgrajenih kolektorjev letno n Kloben je prvi italijanski proizvajalec kolektorjev, ki je za svoje izdelke pridobil certifikat Solar Keymark n solarni kolektorji Kloben so Made in Italy in so vsi izdelani z novimi vakuumskimi cevmi CPC 58 n solarni kolektorji Kloben so namensko izdelani za geografska področja z manjšim osončenjem n Solarni sistemi delujejo s posebno proti zmrzovalno prenosno tekočino, izdelano posebej za vakuumske solarne kolektorje, ki je odporna na visoke temperature

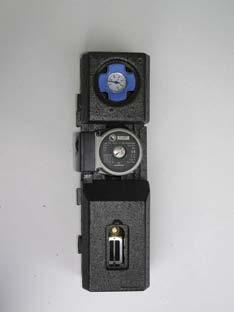

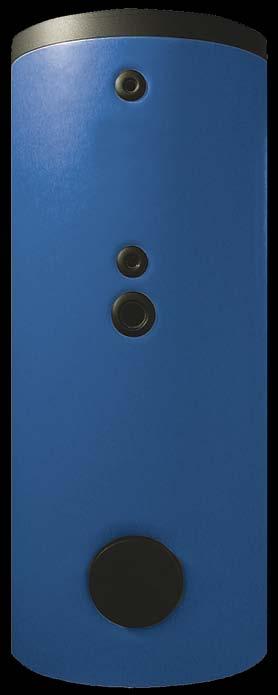

3 enostavno s paketnimi rešitvami Solarni paketi Msolar so idealna izbira za ogrevanje sanitarne vode ter podporo ogrevanju s pomočjo izkoriščanja sončne energije. Dolga življenjska doba in optimalno razmerje med ceno seta in privarčevano energijo Vam zagotavljata hitro povračilo investicije. Solarni kolektorji Msolar imajo 10-letno garancijo in znaka kakovosti Solar Keymark ter Blau Angel. eltzeich e mw i we lh oh e ra d n U Sončna eneregija je brezplačen, neizčrpen in okolju prijazen vir energije, zato ne oklevajte in jo pričnite uporabljati tudi vi. sg r Wirkung TDC 3 Temperature-Difference-Controller Zastopa: WILO d MAGO d.o.o. Partizanska cesta 137; 6210 Sežana Tel.: 05/ ; Fax: 05/

4 4 Instalater Maj 2010 Vsebina RAZNO "TISOČ IN ENA NOČ" pravljice, ki se ne končajo... 6 OGREVANJE Obstoječe ogrevanje 6 Raba plina v gospodinjstvu 7 Toplotno tržišče: Potenciali trajnih virov energije 8 Določila in oznake 10 Ogrevanje z zemljo, zrakom in vodo 11 Dinamično upravljanje z energijo (DEM) 12 Vgradnja grelnega telesa 14 Pod nožne ogrevalne letve 15 Predstavitev podjetja Biodom 27 d.o.o. 16 Vakuumsko parno ogrevanje 18 KWB Akademija - v znanju je moč 19 Pravo udobje Energetsko najbolj učinkovit projekt 21 Kotel na polena LT 22 Minimalna toplotna zaščita po [EnEV] uredbi 24 Krivljenje cevi 26 Mehko spajkanje bakrenih cevi 27 Cevna instalacija z zatiskanjem 29 VODOVOD Geberit Monolith 30 Distribucija pitne tople vode 32 PSI tehnologija 33 Dimenzioniranje cevi za pitno vodo po DIN Svetlobne barvne prhe 36 SOLARNO Sonce lahko poganja tudi črpalko 38 Učinkovitost sončnih celic 39 Integracija solarnih sistemov v sisteme ogrevanja 40 Sončna hiša z zemeljskim hranilnikom 42 GRADNJA Novi izolacijski materiali 44 Toplota ostane v hiši 45 Toplotni hranilnik 46 Trilitrska hiša (3 - litre - hiša) 47 Vrste objektov 47 Omara z rolojem 51 PREZRAČEVANJE Enostaven način prezračevanja prostorov 54 Prezračevanje in ogrevanje kopališč 56 ZANIMIVOSTI Poraba elektrike v avtomobilu 58 Letalo na sončni pogon 58 Slovenska strokovna revija instalaterjev energetikov Ustanovitelj: Gregor Klevže Izdajatelj: Društvo instalaterjev energetikov Maribor in Energap. Odgovorni urednik revije: Ivo Klevže, e-pošta: ivo@klevze.si Trženje oglasnega prostora: Nastja Klevže, e-pošta: nastja@instalater.si Strokovni pregled člankov: dr. Jurij Krope, mag. Aleš Glavnik univ.dipl.inž.str Lektoriranje; Silva Skrt Grafična priprava: Gregor Klevže, e-pošta: gregor@klevze.si Tisk: Korotan d.o.o. Naslov uredništva: Društvo instalaterjev energetikov Maribor (DIEM), Ahacljeva ul. 12a, 2000 Maribor, telefon: 02/ e-pošta: urednistvo@instalater.si Revija Instalater sodi med strokovne revije in je v celoti brezplačna. Revija izide 6 krat letno. ISSN

5 Maj 2010 Instalater 5 Uvodnik Negotovost v gradbeništvu vse bolj narašča. Po dramatičnem dvigovanju cen nafte v zadnjem letu in nedavnem sporu za plin med Rusijo in Ukrajino, se vse bolj soočamo s številnimi vprašanji. Seveda nas predvsem zanima vprašanje, kako v prihodnje? Ali bodo cene še naprej strmo naraščale in, ali bomo morali v prihodnje graditi ali obnavljati stare hiše v smeri kot pasivne? Vsi si želimo, da bi tudi Slovenija postala neodvisna od nafte ali plina. Kakšne ukrepe je treba določiti za to? Slovenija je velik potencial za uporabo obnovljivih virov energije. Ministrstvo za okolje podpira razvoj sončne toplotne energije, vgradnjo foto napetostnih sistemov in prehod na sodobno izrabo lesa za ogrevanje s peleti. Tudi voda še vedno ima potencial za širitev, predvsem s črpalno pretočnimi elektrarnami itn. Večji napredek pa bi morali doseči predvsem pri izrabi vetrne energije. Gradnja pasivnih hiš pa postaja iz leta v leto vse bolj zanimiva. Eden od glavnih ukrepov v energetski politiki je, da se poraba energije in njena učinkovita izraba dobi pod nadzor. Uporaba bolj ekonomičnih aparatov, toplotna izolacija in optimalni prehod na ekološke sisteme ogrevanja, lahko omogoči velike prihranke. Varčevanje z energijo pomeni prihranek denarja. Pri vsakem gospodinjstvu je mogoče prihraniti od nekaj sto do nekaj tisoč evrov na leto. Tudi v Sloveniji so gospodinjstva odgovorna, za vsaj dobro tretjino emisij toplogrednih plinov, ki jih odvajamo v ozračje. Učinkovita toplotna izolacija in prehod do podnebja prijaznih sistemov ogrevanja, so najbolj optimalni dejavniki za izboljšanje stanja. Zato bi državne stanovanjske subvencije, po dogovoru skupaj z državami, ki so v prihodnosti povezane z merili podnebnih sprememb, bile še kako dobrodošle. Sprejet bi morali nov sistem stanovanjskih subvencij. Ena izmed najpomembnejših točk za mene je pakt z državo, da počasi, vendar sigurno, izstopa iz sistemov ogrevanja s kurilnim oljem. Vse bolj pa si je potrebno prizadevati za uporabo obnovljivih virov energije za ogrevanje in porabo tople vode. To ne bi bilo samo v korist gospodarstvu, temveč bi se s tem tudi povečala zanesljivost oskrbe in zmanjšala odvisnost od uvoza, vse bolj drage energije. Vsem, ki bi si želeli izpolniti sanje o lastni hiši in bi ugibali o ogrevanju, bi priporočil sistem ogrevanja: aktivno-pasivno. Kdorkoli gradi novo hišo ali prenavlja staro, postavlja temelje za energijo prihodnosti. Optimalna toplotna izolacija, topla voda in elektrika iz sončne energije ali namestitev sodobne kurilne naprave za ogrevanje z lesom, lahko v prihodnosti zmanjša odvisnost vsakega posameznega gospodinjstva od nafte in plina. Dostop do bogatih izkušenj in nazaj, je povezan tudi v gradbenem sektorju, ki ga je gospodarska recesija najgloblje prizadela. Slovenija ima prav v gradbeništvu velik in dobro razvit potencial. Ne bi smeli dovoliti, da tudi tega uničimo, kot se je to dogajalo v kovinski industriji. Izvajanju in razvoju podnebju prijaznih tehnologij, med katere spada tudi gradnja pasivne hiše, je potrebno dati največji poudarek. Ta potencial bi morali znati uporabiti in uporabljati doseženo znanje. To je, glede na sedanjo gospodarsko krizo, tudi odlična priložnost za nova, okolju prijazna delovna mesta in krepitev gospodarstva in izvoza. Društvo instalaterjev energetikov Maribor Ahacljeva ul. 12a, 2000 Maribor, tel.: (02) clanstvo@drustvo-diem.si PRISTOPNA IZJAVA Ivo Klevže Podpisani/a želim postati član/članica Društva instalaterjev energetikov Maribor Datum rojstva: Izobrazba: Delovno področje: Organizacija: Telefon: Naslov: Elektronski naslov: Dovoljujem Društvu instalaterjev energetikov Maribor uporabo zgornjih podatkov za potrebe vodenja evidence članstva in za medsebojno obveščanje. Seznanjen/a sem, da bo Društvo instalaterjev energetikov hranilo in obdelovalo te podatke dokler bom njegov član/članica. Datum: Podpis: Podpisano prijavnico pošljite na naslov društva po navadni oz. elektronski pošti.

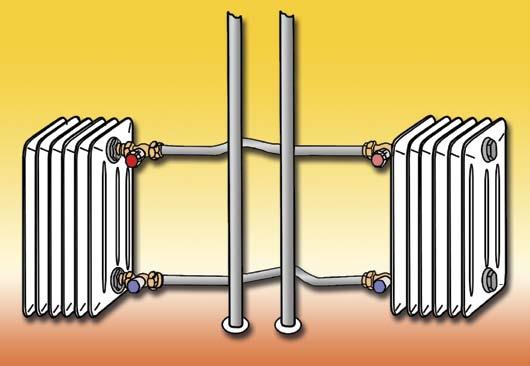

6 6 Instalater Maj 2010 "TISOČ IN ENA NOČ" pravljice, ki se nikoli ne končajo... Z zgoraj navedenim naslovom je društvo DIEM tudi tokrat organiziralo skozi prvomajske praznike izlet v Tunizijo. Za razliko od predhodnih letovanj v Turčiji smo se tokrat odločili, da obiščemo Tunizijo, državo, ki je na severovzhodu Afrike, v središču arabskega sveta. S svojimi prekrasnimi plažami, s toplim in čistim morjem, s starodavnimi mesti na prepihu civilizacij, s čudežnim svetom puščave in oaz na jugu, kjer se mehke, prostrane sipine izmenjujejo s palmami in zelenjem, spada Tunizija med privlačnejše turistične cilje. Nastanjeni smo bili v prekrasnem hotelu EL MOURADI El MENZAH 4*. Hotel leži v centru letovišča Yasmine Hammamet, ob glavni promenadi, kjer so številne trgovine, bazarji, v bližini pa je Medina in tematski park Kartagina. Lepa peščena plaža je tik ob hotelu skozi cesto. Oddaljenost novega letališča blizu mesta Hammat je približno 40 minut, vožnje z avtobusom. Po nastanitvi v hotelu nam je ostalo kar veliko časa za obisk možnih fakultativnih izletov na celinskem delu Tunizije. Tako je našlo priložnost veliko tistih, ki jim preprosto letovanje in poležavanje na čudovitih peščenih plažah in osvežitve v toplem morju, v zunanjih ali notranjih bazenih ni bilo dovolj, da so izkoristili bivanje v Tuniziji tudi za to, da podrobneje spoznajo državo, njene skrite znamenitosti in puščavo Saharo. Čas v čarobni Tuniziji so lahko številni preživeli v največji meri in uživali v odkrivanju neodkritega ter se predali avanturam, ki jih ponuja pravi afriški biser, Tunizija, ali dežela za tančico. Ne vem, zakaj me je tokrat tudi Tunizija tako zelo zasvojila. Saj ne, da bi zamenjal naše cvetoče travnike v Sloveniji, z veseljem pa bi zamenjal vse tiste naše turobne in mrzle zimske mesece za prijetne in tople pomladanske dneve. Morda pa je največja čarovnija te dežele prav v času, ki kljub velikemu kontrastu med bliščem in bedo teče čisto drugače. In sreča ima, na obeh straneh, čisto drugačen obraz kot v razvitem svetu. Dobra udeležba in veliko zadovoljstvo udeležencev sta ponoven dokaz, da medsebojna druženja in spoznavanja obrtnike vedno bolj privlačijo. Velikokrat, jih pa uvrščamo tudi med dobre poslovne poteze. To je le nekaj dogodkov, ki se bodo številnim udeležencem vtisnili v trajen, nepozaben in prijeten spomin. Obstoječe ogrevanje Če je obstoječi ogrevalni kotel prevelik, lahko približno izračunamo, kot je prikazano v izračunu št. 1: V kolikor je količnik za moč kotla v kw in je površina stanovanja večja od 0,15 kw/m 2, lahko kotel označimo kot predimenzioniran. Pri energijsko obnovljeni zgradbi znaša količnik med 0,04 in 0,07 kw/m 2. Tudi temperatura v kotlovnici je lahko prva informacija, ali je zamenjava ogrevalnega kotla potrebna. V kolikor znaša temperatura v neogrevanih sobah okoli 22 o C, četudi so cevne instalacije toplotno izolirane, to nakazuje, da ogrevalni kotel deluje s prevelikimi toplotnimi izgubami. V kolikor se kotlovnica nahaja v kletnih prostorih in se dobro segreva, pa vendar zaradi tega ni toplejša od sosednjih kletnih prostorov. Poleg tega so v veliko pomoč tudi letne meritve dimnikarjev, saj tako ugotovimo toplotne izgube v dimovodnem sistemu. V nobenem primeru ni pri zastarelem ogrevalnem kotlu priporočljiva samo menjava z novim gorilnikom. Večina starih kotlov ima še veliko več slabih lastnosti. Ogrevanje z radiatorji Tako je naložba v novi ogrevalni kotel v krajšem časovnem obdobju, zagotovo gospodarna.

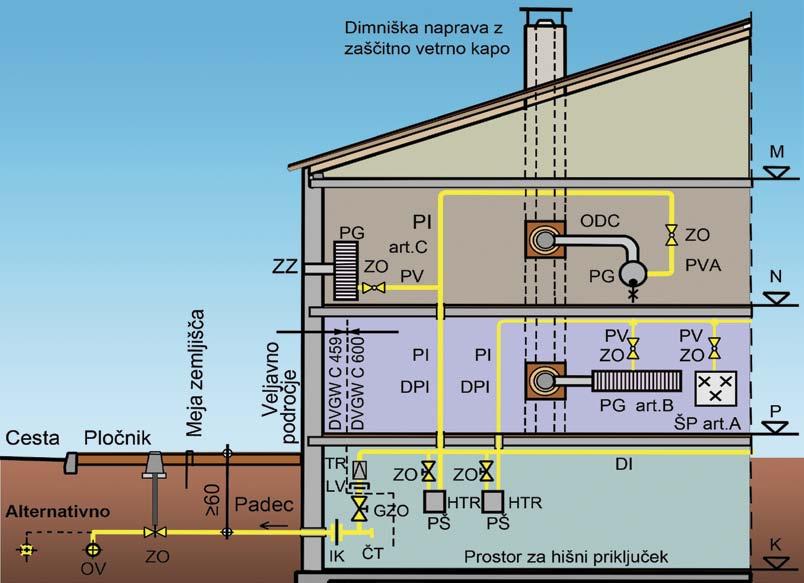

7 Maj 2010 Instalater 7 Raba plina v gospodinjstvu Raba plina v gospodinjstvu je močno odvisna od območja, kjer je hiša, kakor tudi od standardne opreme za kuhanje, ali ogrevanja s plinom itn.. obstajajo različne stopnje cen mesečni zneski na osnovi letne osnovne cene in cena za delo v kwh, na primer m 3 porabljene količine plina. Pri tem se razlikuje cena plina, ki ga uporabljamo za gospodinjstvo in industriji, ki se prav tako zaračunava po zagotovitvi potrebne moči v kw, na primer m 3 /h. Majhna poraba stopnja: nižja stopnja potrošnje je sestavljena iz letno določene cene po števcu, ki se razlikuje po velikosti števca (G4, G6, G16) in od cene za delo v kwh, na primer m 3 prevzete energije plina. Pomen oznak Uporabljene kratice niso standardizirane. Izvedba plinske instalacije za gospodinjstvo Delež porabe plina v gospodinjstvu, se je v zadnjih 20 letih proporcionalno bistveno povečal. Skupni delež porabe plina za ogrevanje se je v nekaterih evropskih državah dvignil tudi za več kot 40 %, pri stanovanjski gradnji pa celo presegel 75 %. Pridobivanje Zemeljski plin je večinoma v poroznih plasteh kamnin, pod visokim tlakom 300 bar in do Razlaga oznak na sliki Zunanje instalacije OV GZA ZO IK ČT GZO LP HTR PŠ Oskrbovalni vod: plinske instalacije, odcep od priključne instalacije Priključni vod: napeljava od oskrbovalnega voda do mesta predaje (glavne zaporne armature), prekritja z zemljo po napotkih Zaporna oprema (zunaj zgradbe): zasun ali zaporna pipa na priključni instalaciji Izolirni kos Čistilni T kos Glavna zaporna oprema Ločljiva povezava Hišni tlačni regulator (s števcem tlačnim regulatorjem) Plinski števec (osrednji ali po nadstropjih) nekaj tisoč metrov pod zemeljskim površjem. Znanih je tudi nekaj nahajališč, ki so v globini tudi do 7 tisoč metrov. Ta nahajališča označujemo kot nahajališča zemeljskega plina, ki so pod zemeljsko gladino ali pod morjem ( offshore«). Razvoj ali odpiranje plinskega polja se izvajata z vrtanjem v različne cevne vrtine, ki jih je treba, zaradi visokega tlaka, primerno zavarovati. Skozi dvižne cevi doteka zemeljski plin z visokim tlakom na odvzemno mesto in tam preide v distribucijski vod. Ker se zemeljski plin deli z vodno paro in žveplom, se pri distribuciji za javni sektor zahteva ustrezna oskrba s plinom, zatorej ga je potrebno pred dovajanjem v oskrbovalno omrežje, najprej predelati. Potrošna cena Za dobavo zemeljskega plina Razlaga oznak na sliki Notranja instalacija PIŠ DI PI DPI PV PVA Dimni odvodi ODC PZZ DSS D SZD PG ŠP Plinska naprava Art. A Art. B Art. C Priključna instalacija za plinski števec Delilna instalacija (horizontalna ali vertikalna) Potrošna instalacija Dvižni vod (kot delilni ali potrošna instalacija) Priključni vod Priključni vod za aparat Odvodna dimna cev Priključek na zunanji zid Izpeljano direktno skozi streho Dimnik Sistem - zrak odvodni dimni plini Prostorski grelnik Štedilnik plinski Brez dimne naprave Odvisno od zraka v prostoru Neodvisno od zraka v prostoru Svetovne zaloge zemeljskega plina so ocenjene približno na 173 trillion m 3, kar bi naj, s konstantno uporabo, zadostovalo za okoli 60 let. Morebitne rezerve so ocenjene na približno 70 %, v območjih, ki ležijo severozahodno od celinskega pasu v Evropi, na bližnjem vzhodu in v Rusiji.

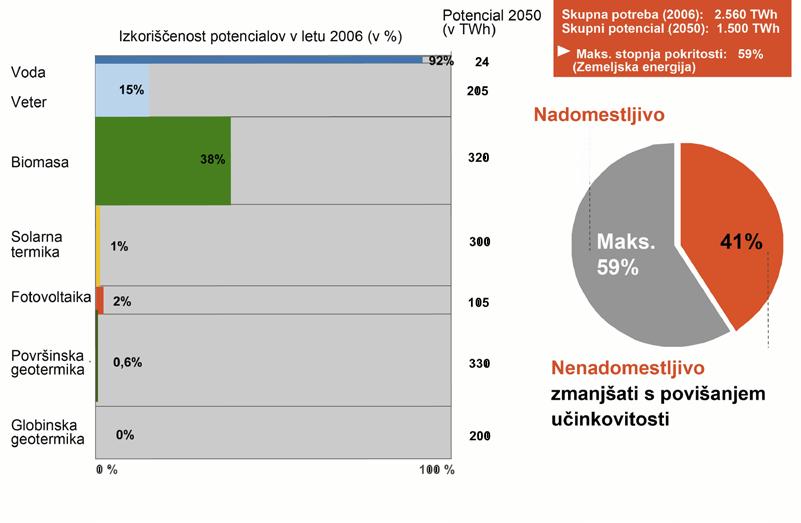

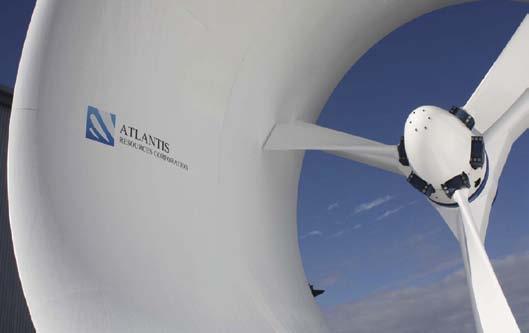

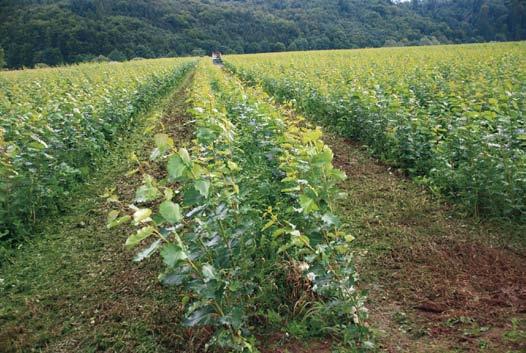

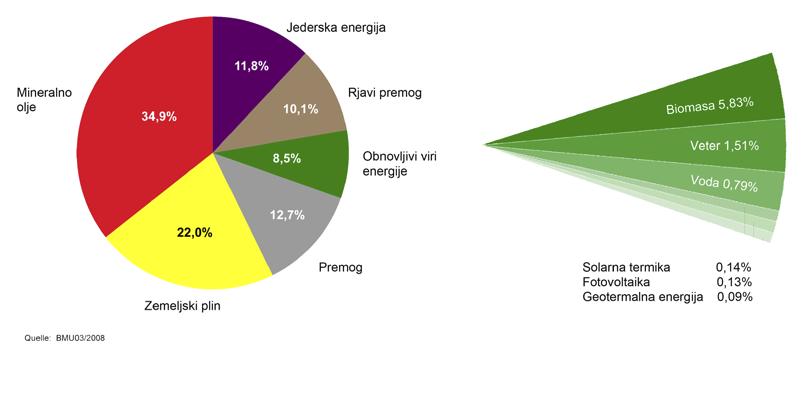

8 8 Instalater Maj 2010 Toplotno tržišče: Potenciali trajnih virov energije Kakšen prispevek lahko dejansko dajo trajni viri energije? Trajni viri energije so na dobrem glasu. Vzrok za to je eksplozija cen fosilnih goriv in pozitivni vplivi za zaščito podnebja. Pa vendar koliko lahko trajni viri energije dejansko prispevajo k učinkoviti oskrbi z energijo? In katere potenciale nudi pri tem toplotno tržišče kot največji porabnik energije? Na ta vprašanja je potrebno odgovoriti predvsem iz stališča aktualne energetske in podnebne situacije in političnih strategij za reševanje izzivov, ker to vpliva na odločilne okvirne pogoje. Trenutno se je izoblikovalo pet področij dejavnosti, po katerih se je ravnala tudi nemška zvezna vlada s svojim Integriranim podnebnim in energetskim programom. a) Zaščita podnebja Nemčija je obljubila za leto 2020 zmanjšanje emisij CO 2 za okoli 40 % v primerjavi z letom 1990 (1,2 milijard ton). Od tega je sedaj doseženo zmanjšanje na približno polovico (240 milijonov ton). V preostalih 11 letih je potrebno emisije zmanjšati še za 240 milijonov ton CO 2. Ta cilj je postavljen tako ambicozno, da se morajo izčrpati vsi možni potenciali. Slika 1: Sončna energija, ki je shranjena v nasadih hitro rastočih rastlin za CO 2 nevtralno zgorevanje z nizkimi emisijami b) Oskrbovalna varnost Varnost oskrbe je dana le, če se potreba po energiji občutno zmanjša in se preostali delež pokrije s kolikor možno širokim spektrom vseh razpoložljivih energentov. Tudi pri dobaviteljih energije je potrebna diferenciacija, da se prepreči prevelika odvisnost. c) Stabilnost stroškov Energija mora ostati plačjiva, in to tako na zasebnem, kot tudi podjetno-obrtniškem področju. Energetsko vprašanje ne sme postati socialno vprašanje in stroški energije nemškega gospodarstva ne smejo postati slabši del gospodarstva. d) Učinkovitost Učinkovitost je naš najpomenbnejši vir. Energije, ki se prihrani, ni potrebno niti nabaviti niti plačati. e) Uravnotežen spekter energij Za uravnotežen spekter energij so potrebni vsi razpoložljivi energenti. Trajni viri energije sami ne morejo opraviti vsega, ker sonce in veter nista stalno na razpolago. Na osnovi teh 5 področij dejavnosti je zvezna vlada oblikovala svoj Integriran podnebni in energetski program. V okviru dvojne strategije povečanja učinkovitosti in nadomeščanja fosilne energije s trajnimi in obnovljivimi viri energije so postavljeni naslednji cilji: Znižanje porabe energije za 20 %, Povečanje deleža trajnih in obnovljivih virov energije na 20 %, Znižanje emisij CO 2 za 40 %. Po principu Zahtevati in pospeševatii se je v ta namen predelalo ali na novo izdelalo 29 zakonov. Razen tega so se subvencijska sredstva dvignila na skupno 25,5 Mrd. letno. Deleži pri celotni porabi energije v Nemčiji v letu 2007 (slika 2) : a) Fosilni energenti: mineralno olje, zemeljski plin in premog: okoli 80 % b) Jedrska energija: manj kot 12 %. c) Trajni viri energije: 8,5 % od tega odpade nad 17 % na vetrno energijo. in nekaj več kot 9 % na vodno energijo. solarna termika, fotovoltaika in geotermalna energija znesejo skupaj pribl. 4 %. Največji delež pri energiji iz trajnih virov ima obnovljiva biomasa, ki bo med energijami iz trajnih virov tudi v bodoče ohranila največji pomen. Biomasa ima v primerjavi z drugimi trajnimi viri energije to prednost, da je preko celega leta in stalno na razpolago in jo je možno skladiščiti. Vsi trajni viri energije imajo lastnost, da so v veliki meri od CO 2 nevtralni in da jih ni potrebno uvažati. Načeloma so na razpolago, dokler bo sonce dobavljalo energijo. Vetrna in vodna energija dajeta prav tako dvomestne odstotke, medtem ko dosegata sončna in geootermalna energija še zelo majhen delež. Potenciali trajnih virov energije se koristijo v različnih merah Vendar se ne postavlja vprašanje, kolikšni deleži so doseženi do sedaj, temveč kolikšni potenciali obstajajo. Na sliki 3 je prikazan celotni potencial trajnih virov energije in stopnja dosedanjega izkoriščanja. Vidno je tudi, da je potencial vodne energije zelo majhen in v veliki meri izkoriščen. Z 38 % je potencial biomase najobsežneje izkoriščen, sledi vetrna energija s 15 %. Potenciali ostalih trajnih virov energije so do sedaj koriščeni le minimalno. Skupni potencial trajnih virov energije se do leta 2050 ocenjuje na 1500 teravatnih ur. To pomeni pribl. 60 % energetske potrebe za Nemčijo v letu Iz tega izhaja, da bo potrebno najmanj 40 % energetske potrebe pokriti s fosilno energijo. Trajni viri energije torej ne morejo zadostovati. Zato morajo biti politični cilji nevtralni glede nosilcev energije

9 Maj 2010 Instalater 9 prihranka energije izkazujejo primerljivo zasebnemu področju. Največji delež pri porabi energije ima s 76 % prav tako proizvodnja toplote, pri čemer tukaj prevladuje procesna toplota. Na drugem mestu je mehanska energija z 22 %, medtem ko razsvetljava porabi le 2 % energije. Na osnovi deloma mnogo večje porabe energije v industriji se ukrepi za povišanje učinkovitosti amortizirajo mnogo hitreje kot na zasebnem področju. Povzetek Slika 2: Deleži pri celotni porabi energije v Nemčiji v letu 2007 in tehnološko odprti. To pomeni, da morajo biti postavljeni okvirni pogoji za to, da se uporabijo tehnologije, ki imajo za posledico najvišje prihranke energije in zmanjšanje emisij CO 2. Politika mora definirati cilje, medtem ko bi naj bilo prepuščeno tistim, ki jih to zadeva, kako se bodo cilji dosegli. Pospeševati se morajo tehnologije, s kateremi je možno doseči najnižje stroške zmanjšanja izpustov CO 2. Toplotno tržišče nudi velik potencial prihranka energije Toplotno tržišče ima največji delež pri porabi energije in nudi ugodne pogoje za realizacijo politične dvojne strategije. Z 38 % se nahaja občutno pred prometom in proizvodnjo električne energije. Vendar ustreza le 12 %, od 17 milijonov ogrevalnih sistemov v Nemčiji, sodobnim tehničnim merilom. Povprečno se ogrevalni sistemi posodabljajo šele po 24 letih. To pomeni, da so obstoječi ogrevalni sistemi tehnično zastareli in nudijo ogromen potencial prihranka energije, ki ga je možno zajeti z doslednim posodabljanjem z učinkovito, tržno razpoložljivo tehniko. Opcije ukrepov pri posodobitvi ogrevalnih sistemov Katere tehnologije in katere energente pa lahko priporočimo lastniku zgradbe ali podjetja? Najprej se mora pojasniti, da bosta olje in plin tudi v prihodnosti imela pomembno vlogo. Komur je pomembna gospodarnost in učinkovitost, temu se ponuja kondenzacijska tehnika za olje ali plin. S prihranki energije do 30 % se investicija v kondenzacijsko tehniko amortizira že v nekaj letih. Kdor razpolaga z večjim investicijskim okvirjem, lahko preide na nadomestne tehnologije in instalira npr. toplotno črpalko ali kotel na pelete. Dodatno se v vsakem primeru priporoča dopolnitev s termičnim solarnim sistemom za pripravo tople sanitarne vode in morda tudi za podporo ogrevanja prostorov. Takšen sistem lahko pokrije 60 % energije, potrebne za pripravo tople sanitarne vode, pri dodatni podpori ogrevanja prostorov pa do 35 % celotne potrebe po energiji. Če se tako ali tako morajo izvesti popravila strehe, zamenjava oken ali izolacija fasade, se naj izkoristijo tudi izolacijski potenciali. Na področju obrti in industrije, se razmerja glede potencialov Imidž trajnih virov energije v javnosti je torej precej pozitiven. Pomen teh virov, tudi in prav na toplotnem tržišču, bo v srednje in dolgoročno še naprej naraščal. Prav zato je potrebna učinkovitost širjenja. Da se lahko učinkovito integrirajo v sisteme, je potrebno izdelati ustrezno infrastrukturo. Zmeraj je potrebno upoštevati, da so trajni viri energije lahko le posamezni gradniki spektra energij. Predvsem je potrebno razmisliti o medsebojnih vplivih s konvencionalnimi sistemi in kot kriterij vzeti gospodarnost. Avtor: Manfred Greis, generalni pooblaščenec Viessmann Werke, Viessmann Werke GmbH, Allendorf Prevod: Pia Jakobič Kukovič Podvojitev današnjega deleža posodobitev ogrevalnih sistemov iz na 1 milijon enot na leto, bi to na toplotnem tržišču porabo fosilne energije in s tem izpuste CO 2 znižalo za skoraj tretjino. Nanašujoč se na celotno porabo energije v Nemčiji, bi to pomenilo 12 %. Slika 3: Potenciali trajnih virov energije.

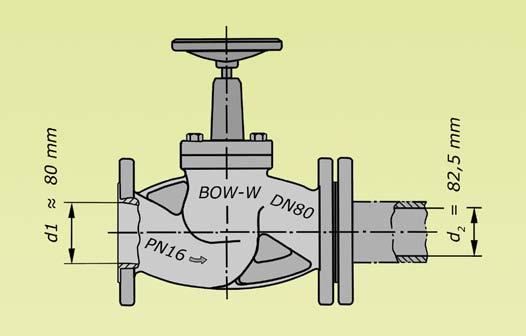

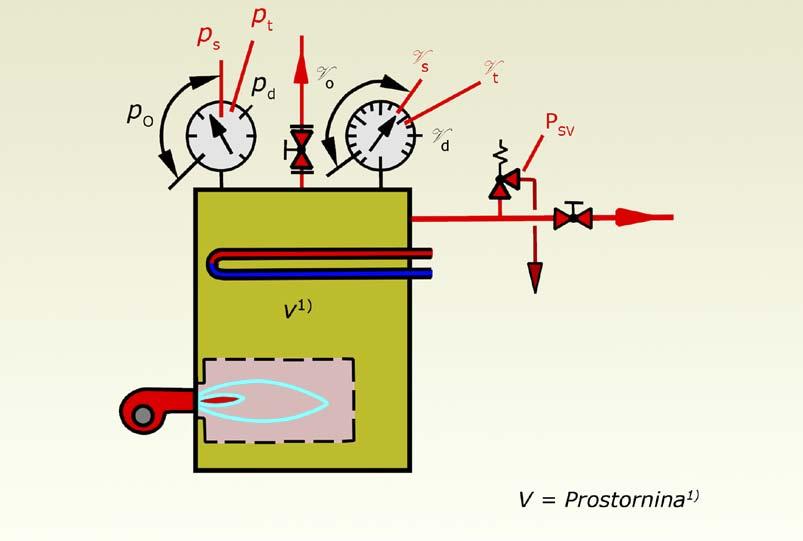

10 10 Instalater Maj 2010 Določila in oznake Nazivne vrednosti; PN-stopnje; Simboli za tlak in temperaturo; Potrdilo o preizkusu Pri načrtovanju, gradnji in rekonstrukciji vodovoda, ogrevalnih sistemov, plinskih instalacij itn., se morajo, poleg predpisov, ki Slika 1 Oznake za ventil urejajo tovrstno gradnjo, upoštevati tudi določila iz raznih pravilnikov. Izvajalec del mora, pri predaji del zagotoviti vsa potrebna potrdila, strokovne ocene, projektne pogoje, soglasja, smernice ter tehnične podatke, ki so skladni, izključno s potrebnimi določili in pravilniki vgrajenih materialov. cije skladni z že vgrajeno opremo vodovodnega omrežja. Tip in proizvajalca te opreme potrdi upravljavec. Nazivne vrednosti DN po DIN EN ISO 6708 Nazivna vrednost DN je številčna dimenzija za velikost cevi, fitingov, ventilov ali za cevne instalacije. DN je približen notranji premer v mm. DN je okrajšava za nazivni premer (DN, angl. izraz za Diameter in za nazivni premer, Norm). Ta kratica se še uporablja za: navojne povezave ali v povezavi z DN/OD ali DN/ ID (DIN EN 1452). Izbira PN stopnje po DIN EN 1333 PN alfanumerično velikost za referenčne namene. Zajema PN in število brez dimenzije. PN je alfanumerična oznaka za cevovod v cevnem sistemu, ki se nanaša na mehansko lastnost tega cevnega dela. Pojem imenski tlak je v prid PN 40 PN 63 PN 100 Terminologija in simboli za tlak, temperaturo in volumen po DIN EN 764 Vrste inšpekcijskih pregledov za kovinske proizvode1), po DIN EN Proizvajalec izda potrdilo o opravljenem preizkusu za izdobavljen proizvod, v skladu z uradnimi predpisi, tehničnimi pravili ali po zahtevanem naročilu, z ali brez navedb rezultatov testiranja. Opisu oznak v potrdilo o opravljenem preizkusu za jeklene proizvode sledi razpoznavna številka po DIN EN V preglednici št. 3 je prikazan način izdaje potrdila o opravljenem preizkusu za Cevovodi in armature morajo biti zgrajeni po zahtevah DIN standardov tako, da imajo zadostno trdnost za prenašanje statičnih in dinamičnih obremenitev, kar je treba, s testi o obremenitvi, dokazati po predpisanih standardih. Vse armature, spojni elementi in merilno regulacijska oprema morajo biti po načinu vgradnje, spajanja in funkcionalne unifika- Preglednica 1: Oznake za DN ) ) 602) ) ) ) ) Niso zajeti v DIN EN ISO ) Samo za odtočne cevi. 3) DN > 1600 samo postopno od 200. Slika 2 Oznake na toplovodnem kotlu, ki se navezujejo na preglednico št. 2 PN iz definicije izpeljan. Dovoljeni tlak dela cevnega razvoda je odvisen od PN stopnje, materiala, zasnove sestavnih delov in dovoljene temperature. PN-stopnja: PN 2,5 PN 6 PN 10 PN 16 PN 25 jekleni izdelek po DIN EN Po končani vgradnji in opravljenem tlačnem preizkusu, se sestavi zapisnik, ki ga podpišejo nadzorni organ upravljavca, izvajalec tlačnega preizkusa in predstavnik izvajalca gradnje vodovoda. Zapisnik o uspešno opravljenih tlačnih preizkusih je sestavni del investicijsko-tehnične dokumentacije.

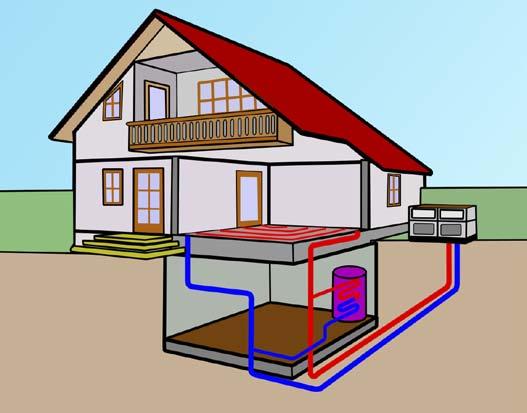

11 Maj 2010 Instalater 11 Preglednica št 2: podatki za terminologijo in simboli za tlak, temperaturo in volumen p abs Absolutni tlak po Nadtlak p Diferenčni tlak = diferenca na obeh straneh ločilne stene Oznaka: Simbol, na primer PO ali formula, na primer po (V lt. DIN 1 304) Pojem Oznaka Pojem Pojem Delovni tlak PO p0 Delovna temperatura TO to Vo Maks. dovoljeni tlak PS ps Dovoljena min./maks. temp. Nastvljivi tlak PD pd Nastavljiva temperatura Izračunani tlak PC pc Izračunan temperatura Preizkusni tlak PT pt Preizkušena temperatura Prekoračitev tlaka: maksimalni tlak v PS sme začasno prekoračiti TS ts Vs TD td Vd TC tc Vc TT tt V t 1) Notranja prostornina tlačne posode, vključno s prostornino v nastavkih do prve povezave (prirobnic, vijačnih spojev ali priključnih nastavkov), vendar z odbitkom prostornine od znotraj ležečih delov. Preglednica št. 3: Spričevalo za opravljeni preizkus za jeklene izdelke Potrdilo Izdajatelj potrdila Preizkusni rezultati Potrdilo o preizkusu na podlagi nespecifičnih preverjanj Opravilo atesta 2.1 proizvajalec Nedoločeno Izdaja atesta 2.2 proizvajalec Nespecifično 2) Potrdilo o preizkusu na podlagi nespecifičnih preverjanj Potrdilo o inšpekcijskem pregledu 3.1 Neodvisno 3) Specifično 4) Potrdilo o inšpekcijskem pregledu 3.2 Neodvisno 3) Sprejem pooblaščenega predstavnika Proizvajalca, ki jih naroči pooblaščenec po uradnih pravilih. Specifično 4) 1) Ta dokument se lahko uporablja tudi za nekovinske proizvode. 2) Proizvajalec določi postopek preizkušanja. 3)Preizkušeni proizvod ne sme priti iz same dostave. 3) V proizvodnji opravi pregled pooblaščeni inšpektor. 4)Testi za proizvode, ki jih je treba opraviti. Ogrevanje z zemljo, zrakom in vodo Na prvi pogled se nam zdi paradoksalno, da je za toplotno ogrevanje hiše ali pitne sanitarne vode mogoča uporaba toplote, ki jo dobimo iz zemlje, zraka ali vode. Ne nazadnje pa imajo zemlja, voda in zrak še posebej visoke temperature v poletnem obdobju, torej v času, ko ogrevanja ne potrebujemo. Ko pa ogrevanje potrebujemo, so zunanje temperature lahko že žvenketajoče mrzle. Toda, da lahko te tri naštete elemente za ogrevanje tudi uporabimo, potrebujemo sijajen stroj, ki ga imenujemo toplotna črpalka. Že nizka izhodna temperatura na toplotni črpalki zadostuje, da ustvarimo prijetno toplino v hiši. Glede na vrsto toplotnega vira lahko izbiramo med črpalkami za delovanje s: podtalnico, s toploto zemlje (s pomočjo zemeljskega toplotnega menjalnika), s temperaturo zemlje preko zemeljske sonde in na zunanji zrak, kot je prikazano na sliki. Zunanji zrak Večinoma so bivalentne Dosegajo neenakomerne temperature Mogoče letno število ur delovanja je β WP > 3 Še posebej v zimskem obdobju bo β WP premajhen za delovanje Slika Toplotna črpalka na zunanji zrak Toplotni vir je povsod na razpolagonovanjtroliranem prezračevanju sta- - Odvisna od količine in temperaturnega nivoja odpadnega Odpadni zrak Uporaba je mogoča pri kon- zraka.

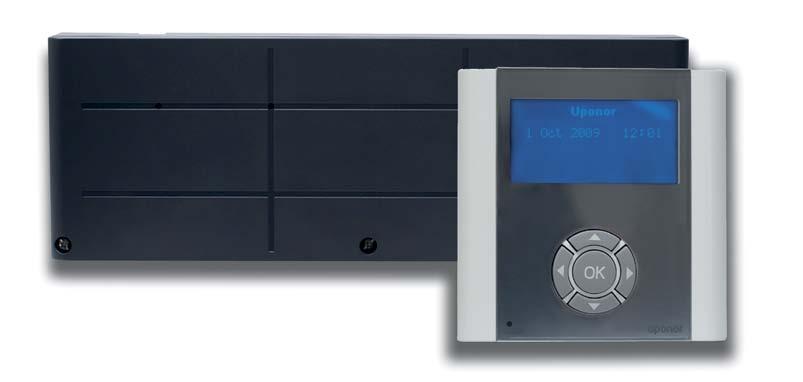

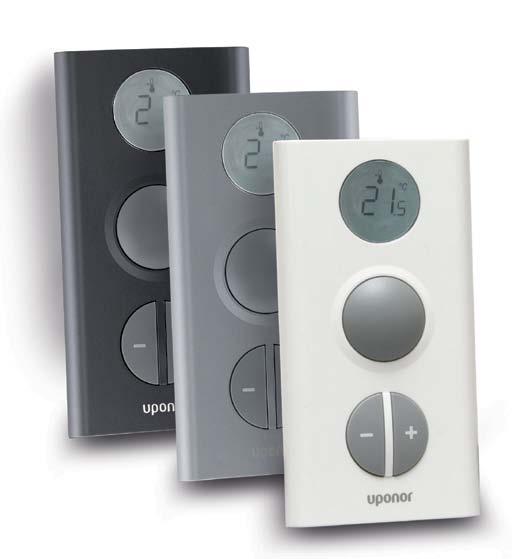

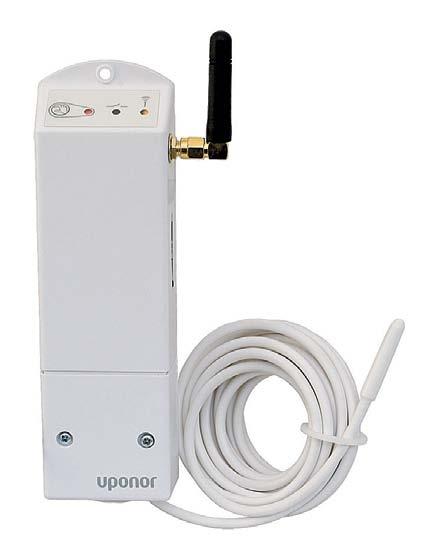

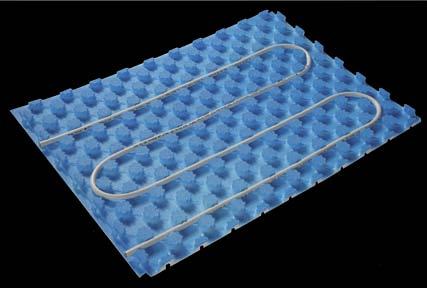

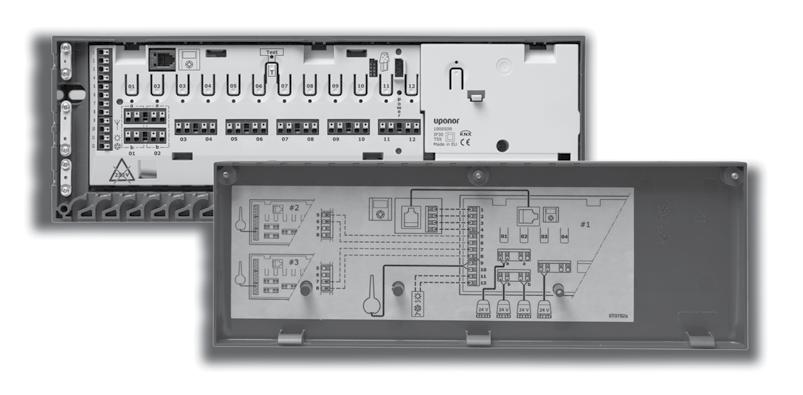

12 12 Instalater Maj 2010 Dinamično upravljanje z energijo (DEM) Revolucionarna novost iz Uponorja. Uponor predstavlja novo brezžično tehnologijo za dinamično upravljanje z energijo. To je revolucionarna tehnologija, plod najsodobnejše inovacije za talno ogrevanje in hlajenje, ki nudi visoko energijsko učinkovitost, enostavno rokovanje in zanesljivo Uponorjevo tehnologijo kot tudi atraktivne regulacijske naprave z dodatnimi funkcijami. Z DEM tehnologijo je sedaj možno učinkovito in enostavno upravljati z energijo. se investicija v Uponor individualno brezžično prostorsko regulacijo z dinamičnim upravljanjem z energijo (DEM) izplača do trikrat Prihranek do 12% pri energijskih stroških Z DEM tehnologijo je hidravlično uravnoteženje zank opravljeno avtomatično zato ročno balansiranje ni več potrebno. Z bolj natančno in hitrejšo regulacijo je odzivni čas do 25% hitrejši, poleg tega pa se lahko, zaradi večje učinkovitosti, energijski stroški zmanjšajo do 12%. To je bilo potrjeno in ugotovljeno tudi s testi, ki so bili opravljeni na tehnični univerzi v Dresdnu/ Priključni modul in vmesnik z vgrajeno DEM tehnologijo Nemčija. Rezultat je edinstvena hitreje. inovacija, s pomočjo katere bodo instalaterji, projektantje in lastniki zgradb v marsičem profitirali, tako pri novogradnjah kot tudi pri adaptacijah. Uponor DEM tehnologija združuje učinkovito porabo energije z visoko stopnjo udobja. In kar je najboljše: v primerjavi z ostalimi prenovitvenimi ukrepi, kot so vgradnja izolacije, popolna prenova ali solarni ogrevalni sistem, Izjemne prednosti Uponor DEM tehnologije: 1. Funkcija avtomatskega balansiranja: Funkcija avtomatskega balansiranja omogoča distribucijo toplote na zahtevo v vsak prostor in jo inteligentno in hitro regulira zaradi t.i. spominskega efekta. DEM tehnologija analizira in beleži ogrevalne običaje v vsakem prostoru. Ko se termopogoni naslednjič aktivirajo, takrat Uponor regulacija z DEM tehnologijo distribuira energijo hitro in učinkovito. Dovedena energija natančno ustreza ogrevalnim značajem lastnikov. Prav zaradi hitrejše in bolj natančne regulacije je lahko odzivni čas do 25% hitrejši. 2. Nastavitev udobja: Ko se uporabljajo alternativni viri energije (npr. kamin), takrat nastavitve udobja preprečujejo ohladitev ogrevalnih površin Atraktivni sobni termostati SMS modul

13

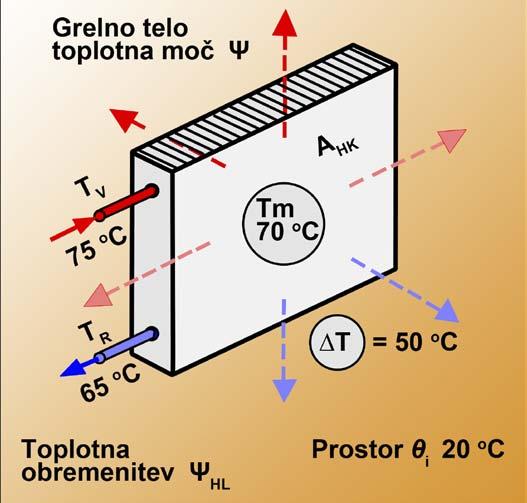

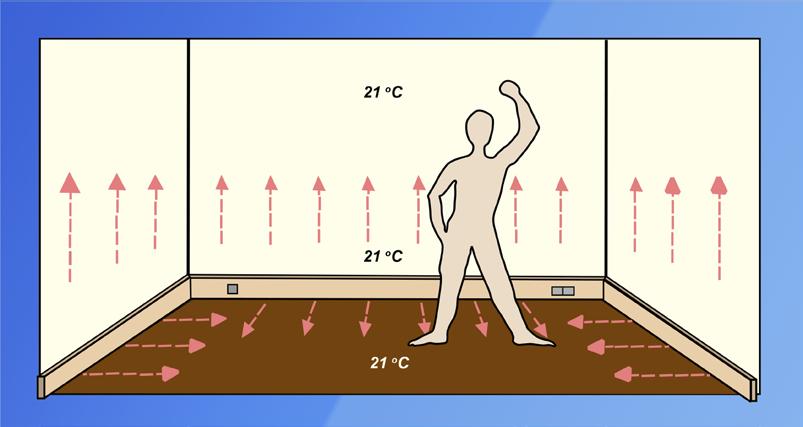

14 14 Instalater Maj 2010 zaradi teh toplotnih virov. Ko je alternativni ogrevalni vir izključen, se ogrevanje površin opravi hitreje, kar pripomore k prihranku pri energiji. 3. Analiza dovoda: Ta nova regulacija stalno spremlja učinek sistema ogrevanja/ hlajenja. Regulacija avtomatično javlja prenizko ali previsoko temperaturo dovoda. S tem je zagotovljena enostavna detekcija napak. 4. Funkcija kontrole prostorov: Preverja dodeljenost premičnih sobnih termostatov in jih nato spremlja na vmesniku, če so sobni termostati locirani v drugem prostoru. 5. Opcijska funkcija bypass prostora: Optimizira delovanje v primeru priključitve toplotne črpalke. To Shema ožičenja je prikazana na notranji strani pokrova je nova funkcionalnost za obnovljive vire energije, ki zahtevajo minimalni pretok vode medija skupaj z zadostnim hranilnikom. 6. SMS modul: SMS modul je opcijska komponenta, ki spremlja dejansko situacijo v referenčnem prostoru. Aktivacija in deaktivacija varčnega načina obratovanja je omogočena s pomočjo SMS funkcije mobilnega telefona. S tem je omogočeno daljinsko upravljanje in nastavljanje preko SMS funkcije. Vse to in še več si lahko ogledate in dobite v podjetju TITAN d.d., ki je uradni zastopnik f. Uponor. Vili Zabret, TITAN d.d. Vgradnja grelnega telesa Postavitev (= določanje velikosti) grelnega telesa, na primer površine ogrevala je, po pravilu, stvar strokovnjaka za centralna ogrevanja. Za izračun so potrebni naslednji podatki oziroma navodila: Slika Vgradnja radiatorja Idealna raven pasu za dobro počutje in stopnja zahtevnosti Toplotna obremenitev ФHL za prostor po DIN EN Načrtovana notranja temperatura ϑi (primerjava v preglednica št. 1) Vrsta grelnega telesa (na primer jekleni radiatorji, talno ogrevanje...) Preglednica št. 1: Predpisane notranje temperature θnt (po DIN EN 12831) Namen prostora Lega in površina ogrevalnih teles Vstopna in izstopna temperatura (TV / TR, npr. 75/65 o C) in srednja površinska temperatura Tm površine ogrevala (na primer 50 o C) ter predpisana najvišja temperatura T (na primer Tm - ϑi = = 30 K). Na podlagi teh podatkov se lahko za določeni prostor izračuna primerna velikost ogrevala, na primer ogrevna površina, ki Predpisana notranja temp. θnt v o C Bivalni in spalni prostori +20 Pisarne, sejne sobe, razstavni prostori, Stopnišča +20 Hotelske sobe +20 Prodajni prostori +20 Učilnice +20 Gledališča in koncertni prostori +20 Kopalnice, prostori za prhanje in vse vrste prostorov, kjer je človek gol +24 Stranišča +20 Ogrevani sosednji prostori, veže, hodniki +15 Neogrevani sosednji prostori (klet, stopnišče) +10 je nujno potrebna za primerno vgradnjo cevne instalacije. Kako določiti in izračunati ogrevalno površino radiatorja, prikazuje slika št. 1. V preglednici št. 1 pa so prikazane predpisane notranje temperature θnt (po DIN EN 12831). Na splošno lahko velikosti radiatorjev, na primer, pri izračunu ogrevalnih površin, pri predpisanih temperaturah, uporabimo podatke direktno iz tabel proizvajalca ogrevalnih teles.

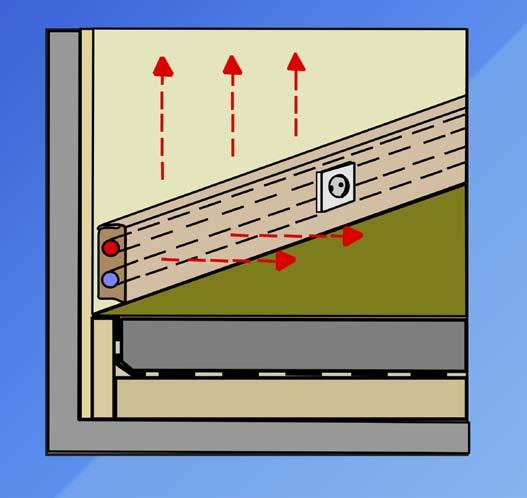

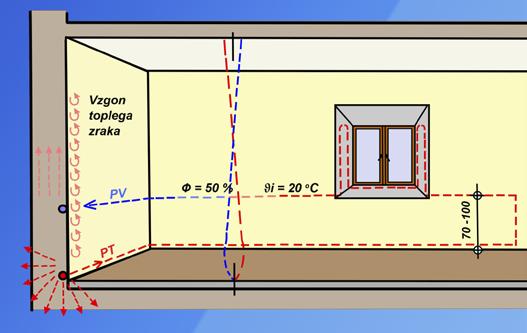

15 Maj 2010 Instalater 15 Pod nožne ogrevalne letve S toplo vodo ogrevane cevi, kot neke vrste konvektorji nameščamo z ali brez lamel, na zunanje stene. S prekritjem ogrevalnih cevi z okrasnimi lamelami, spremenimo funkcijo ogrevanja, ki je podobno ogrevanju s konvektorji. Letve so lahko izdelane iz aluminija ali iz lesa. Zgornje in stranske strani so, zaradi lažjega kroženja toplote, odprte. s toplo vodo ali električnimi ogrevalnimi ploščami. Z minimalnimi stroški dosežemo, da stene posebnih zahtev za montažo in so cenovno dostopne. Aluminijaste pod nožne letve imajo lahko Zaradi relativno nizkega toplotnega učinka, približno W/m 2,in tako imenovanega»coanda efekta«ne proizvajajo bistvene konvekcije, temveč enakomerno povišajo temperaturo stene in jih lahko označimo, kot stensko ogrevanje. Regulacijski sistemi so na razpolago glede na določene potrebe. Slika št. 1 prikazuje grelne letve in steno kot grelno telo. Temperaturno ogrevanje Temperiranje oboda zgradbe je alternativa konvencionalnim na- Slika 1 grelne letve in stena kot grelno telo -činom ogrevanja v zgradbah in preprečevanju za nastajanje vlage, predvsem pri sanaciji objekta. Toplotno izolacijo in vlažno zaporo lahko zanemarimo. V podnožju zunanjih sten in v višini oken, pod omet, namestimo cevi, ki jih ogrevamo ogrevamo in obenem sušimo, pri morebitnem nastajanju vlage. Razen, da odpravimo vlago v objektu, prostore enakomerno ogrevamo z relativno nizkimi stroški. Toplota v objektu je porazdeljena enakomerno, zato je tako ogrevanje primerno predvsem za sakralne objekte. Podnožno parapetno temperirano ogrevanje je prikazano na sliki št. 3. Pod nožne ogrevalne letve predstavljajo najenostavnejši način stenskega ogrevanja. Ni vgrajene tudi vtičnice za jaki tok, za TV ali računalnike. Na sliki št. 2 je prikazano pod nožno grelno telo. Sistem, ki ga je razvil Grossenschnidt se uporablja predvsem pri sanaciji starih objektov, ker se ob ogrevanju sušijo tudi zunanje stene. Prihaja do horizontalne termične zapore in prepreči vdor vlage. Ob preprečitvi vstopa vlage iz zemlje in posledično suhih, sten pride do trajnega izboljšana U-vrednosti. Slika 2 Podnožno grelno telo Slika 3 Podnožno parapetno temperirano ogrevanje

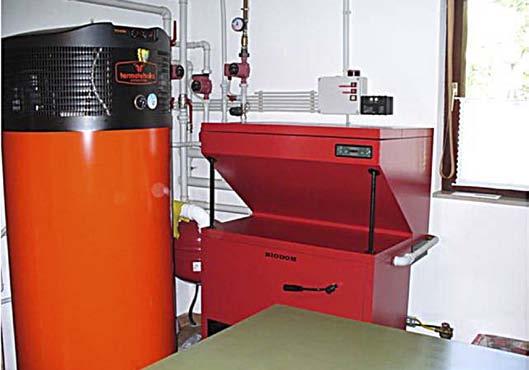

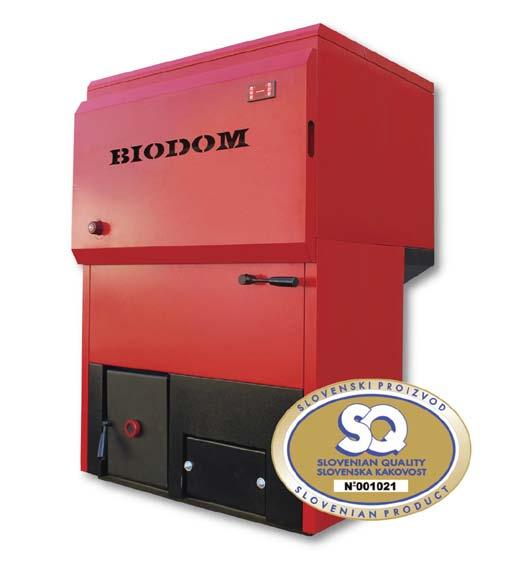

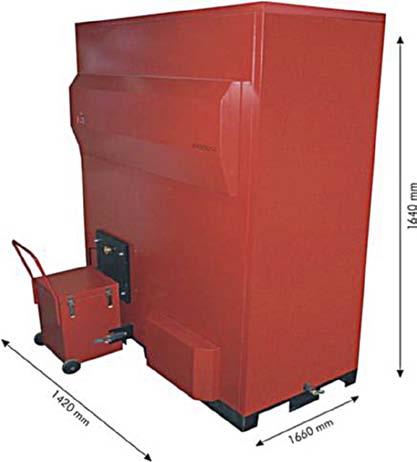

16 16 Instalater Maj 2010 Predstavitev podjetja Biodom 27 d.o.o. Podjetje Biodom 27 d.o.o. se ukvarja z razvojem in proizvodnjo kotlov na pelete že vse od leta 1998, ko je bil proizveden tudi prvi primerek kotla BIODOM 27. Kotel Biodom 27 je plod domačega razvoja in znanja. Prvi testi so pokazali, da gre za odličen proizvod z zelo dobrimi karakteristikami. To je naši ekipi dalo veliko vzpodbudo in jasne smernice, kar je v nadaljnih letih pripomoglo še k nekaj dodatnim izboljšavam. Prav tako se je v tem obdobju začel nagel vzpon cen drugih energentov in prve težave z dobavami le teh. Leta 2002 se je tako začel tudi prodajni vzpon našega prvega produkta, kotla na pelete BIODOM 27. V letih ki so sledila se je povpraševanje in število prodanih peči naglo povečevalo. Podjetje Biodom 27 d.o.o. ima trenutno 6 zaposlenih in je v poslovnem letu 2009 imelo ,00 prometa. V Sloveniji je generalni distributer in serviser za izdelke Biodom 27 podjetje Gipo d.o.o. iz Kopra. Podjetje GIPO se ponaša z več kot 15 letnimi izkušnjami na področju: prodaje, montaže, servisiranja in razvoja ogrevalnih naprav, dobave energentov, prodaje toplote, upravljanja in vzdrževanja objektov. Inovativnost izdelkov podjetja Podjetje Biodom 27 d.o.o. je razvilo kotel na pelete model Biodom 27, katerega delovanje temelji na osnovi podtlaka v kurišču. Kotel Biodom 27 je po dimenzijah trenutno najmanjši 30 kw kotel na pelete na tržišču. Kotel Biodom 27 odraža najsodobnejšo tehnologijo v danem trenutku, ko je bil kotel na pelete plasiran na trg. Kotel na pelete Biodom 27 ima naslednje prednosti: Avtomatski vžig in zaustavitev kotla; Kotel samodejno prilagaja svojo moč odvisno od potrebe po ogrevanju; Dimenzijsko primeren za manjše prostore; Delovanje kotla na podtlaku zagotavlja možnost vgradnje v vsak prostor; Poraba el. energije med delovanjem na maksimalni moči znaša 53W; Vgrajena zaščita proti kondenzaciji in proti izgubam zaradi prisotnosti pepela; Konstrukcijska izvedba preprečuje izgube zaradi vleka dimnika; Enostavna izvedba kotla kotel je sestavljen iz 5-ih vitalnih delov. Kakovost izdelave Kurilne naprave podjetja Biodom 27 d.o.o. so izdelane in preizkušene v skladu z varnostnimi zahtevami veljavnih evropskih direktiv. Izdelki Biodom so narejeni po normah EN in jim popolnoma ustrezajo. Ker izdelek zadostuje normativom EN in izgorevanje nad 92% so kotli Biodom opravičeni do nepovratne subvencije/spodbude, ki jo razpisuje Ekološki sklad Slovenije. Podjetje BIODOM 27 d.o.o. je konec oktobra 2009 za svoje Primer vgradnje kotla Biodom 27 v kurilnici z vezavo na sanitarni hranilnik s toplotno črpalko Prejemnik zlatega znaka Slovenska kakovost SQ (oktober 2009)

17 Maj 2010 Instalater 17 izdelke in poslovanje prejelo ZLATI ZNAK ZA SLO- VENSKO KAKOVOST:SQ. Oblikovanje izdelka Izdelek je oblikovan tako, da ga je možno brez večjih težav vgraditi v katerokoli kotlovnico ali drug primeren prostor. Kotel na pelete Biodom 27 je bil zasnovan oz. oblikovan ravno s tem namenom, da ob menjavi obstoječih kotlov ni potrebno dodatno posegati v prostor. Izdelek bo ravno v letošnjem letu doživel svojo prvo pomladitev. Tržna zanimivost Izdelek je tržno zanimiv ker sledi svetovnim trendom glede zmanjšanja emisij toplogrednih plinov v okolje. Evropska komisija razmišlja o predlogu za uvedbo posebne carine pri uvozu iz držav, ki se niso učinkovito lotile zmanjševanja izpustov toplogrednih plinov. Obenem ima v načrtih poostritev evropskega sistema za trgovanje z izpusti toplogrednih plinov. Po podatkih katere imamo in izhajajo iz leta 2007/2008 imamo s kotlom Biodom 27 v Sloveniji cca 75% tržni delež v segmentu do 30 kw kotlov na pelete.trenutno je na slovenskem tržišču preko brezhibno delujočih kotlov na pelete Biodom 27. Biodom 27 pa je postal tržno zanimiv tudi na tujih trgih kot so Italija, Romunija, Madžarska, Grčija, Srbija, Bosna in Hercegovina. Kakovost in zanesljivost izdelka Biodom 27 so v letu 2008 prepoznali tudi pri italijanskem podjetju Palazzetti, kateri je trenutno vodilni evropski proizvajalec kaminskih peči na pelete. Tako smo v letu 2009 podpisali z njimi pogodbo o dolgoročnem sodelovanju. V letu 2009 smo dosegli 70% izvoz izdelkov pod blagovno znamko Biodom 27, Palazzetti in Royal. Okoljska prijaznost izdelka Plamen, ki nastane pri pravilnem izgorevanju lesne biomase znotraj kotla odda enako količino ogljikovega dioksida (CO 2 ), kot bi bilo izpuščenega pri naravni dekompoziciji lesa. Količina CO 2 proizvedena pri izgorevanju ali dekompoziciji lesa odgovarja količini CO 2, ki ga drevo pridobi iz okolja v njegovem življenskem obdobju ter ga nato spremeni v kisik in ogljik. Uporaba neobnovljivih virov energije (oglje, kurilno olje, plin), v nasprotju s tem kar se dogaja z lesom, izpušča v zrak ogromne količine CO 2, ki so se nabrali tokom milijonov let in kateri povečujejo toplogredne pline. Načelo čistega izgorevanja v popolnosti zadošča vsem okoljevarstvenim zahtevam, podjetje Biodom pa je osnovalo ves lasten razvoj na tej osnovi. Kotli Biodom večjih moči 50, 100, 150 kw Energetska učinkovitost pri izdelavi in uporabi izdelka Kotel na pelete Biodom 27 je energetsko zelo učinkovit in ima zelo visok izkoristek in nizke emisije, zato tudi spada v klaso 3, kar je najvišja možna klasa. Racionalnost, uporabnost vzgojni učinek in druga, za posamezni segment sejma specifična merila- Zaradi samodejnega prilagajanja moči kotla na pelete Biodom 27 v odvisnosti na vaše potrebe lahko rečemo, da je delovanje kotla zelo racionalno. Kotel na pelete Biodom 27 je zelo uporaben. Zaradi njegove prilagodljivosti moči (od 7,8 kw do 30,6 kw) je uporaben v stanovanjskih in poslovnih objektih veličine od 60 m² pa vse tja do 400 m². Vzgojni učinek: VARČUJMO Z ENERGIJO GORIVI ni več parola. Za okolje mora nekaj narediti vsak izmed nas, to je naložba za prihodnje rodove. Emisije v ozračje lahko znižamo z ukrepi: z uporabo okolju prijaznih goriv in čistih tehnologij; z uporabo obnovljivih virov energije, med katere spada lesna biomasa - peleti. Sodobni kotli na pelete omogočajo visok energetski izkoristek. Novi kotli na pelete omogočajo popolno avtomatizacijo in predstavljajo velik napredek glede na peči na drva, kot jih poznamo iz preteklosti. BIODOM kotli Prednosti kotlov BIODOM 27 prihranki pri ogrevanju (tudi do 50 %), visoki izkoristki kotla nad 92 %, samodejni vklop in izklop kotla, samodejno prilagajanje moči kotla glede na potrebe po ogrevanju, tiho delovanje in mala poraba električne energije, integriran pretočni grelnik sanitarne vode, ni bojazni za nastanek legionele, vgrajena oprema za avtomatsko kroženje tople sanitarne vode, vse v eni napravi, preprosta montaža, varčna poraba pelet, slovenska kakovost, možnost podaljšanja garancije kotla BIODOM 27, za vse izdelke BIODOM 27 lahko koristite ugodno financiranje EKOSKLADA. NOVO MODEL 2010! kotel BI-FIRE Toplovodni kotel BI-FIRE na pelete in drva Prednosti kotlov BI-FIRE dva ločena kurišča, prihranki pri ogrevanju (tudi do 50 %), komfort, estetika in udobje, samodejni vklop in izklop kotla, samodejno prilagajanje moči, regulacija kotla omogoča različne načine izgorevanja biomase: polena, peleti, avtomatski vklop pelet ko zgorijo polena ali hkratno gorenje polen in pelet), Novo: atestiran in patentiran varnostni sistem SECURE TOP (odprti sistem, brez pritiska v ogrevalnem sistemu in omogoča samodejno polnjenje kotlovske vode), preprosta uporaba in montaža, na razpolago različni barvni odtenki. K sodelovanju vabimo inštalaterje vodovnih in centralnih instalacij. Pokličite nas za dodatne informacije! Obiščite nas na sejmu ENERGETIKA, ki bo potekal od do na Celjskem sejmu (zunanji prostor št.6). NOVO v Sloveniji Pooblaščeni serviser in distributer kotlov BIODOM, Gipo d.o.o., Pristaniška ulica 45, 6000 Koper, T: , F: , E: info@gipo.si W:

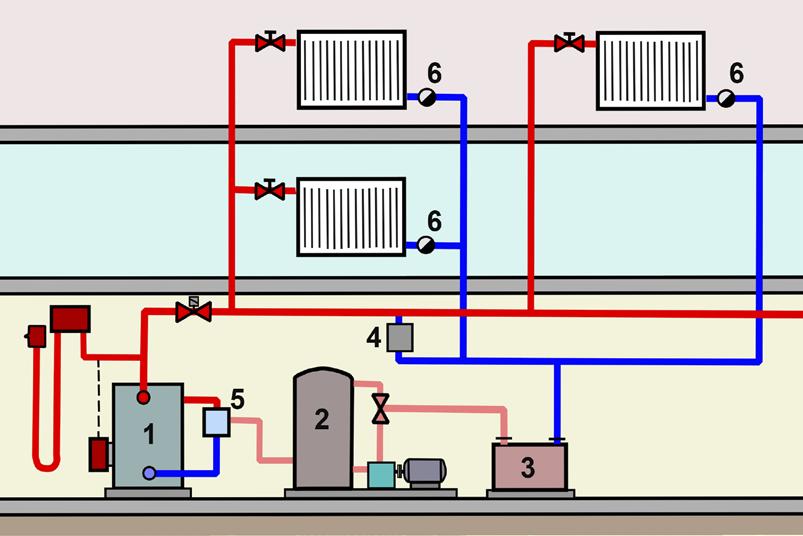

18 18 Instalater Maj 2010 Vakuumsko parno ogrevanje Pri vakuumskem parnem ogrevanju (VPO) prevladuje v kondenzacijski instalaciji podtlak, ki je nižji od atmosferskega tlaka, saj že pri temperaturi pod 100 C navzdol, ustvari okoli 40 do 50 C pare. Prednost, kljub vsem znanim negativnim ocenam parnih ogrevanj, je predvsem relativno nizka temperatura ogreval in velika možnost za vgradnjo osrednje regulacijske naprave. Obremenitev pri vročevodnih ogrevalnih sistemih je zaradi visokega statičnega tlaka skorajda neprimerna. To je tudi glavni razlog, zakaj še posebej v ZDA pri visokih zgradbah ta sistem še nadalje razvijajo. Legenda: S pomočjo toplotnega menjalnika (protitočni aparat) lahko iz visokotlačne pare ustvarimo nizkotlačno paro ali vročo vodo ter tako ustvarimo nizek tlak pare. Takšno paro lahko uporabimo za ogrevanje ali izdelamo čisto navadno ogrevanje z radiatorji. Delovanje Za ohranitev podtlaka v cevnem razvodu je potrebna vgradnja vakuumske črpalke. Ta stalno sesa zrak in paro. S tem ohranja v instalaciji okoli 20 do 30 % vakuuma in prečrpava kondenzat nazaj v ogrevalni parni kotel. Na sliki je prikazan kompleten shematski prikaz vakuumskega parnega ogrevanja. Za izvedbo vakuumskega parnega ogrevanja so zaradi posebne zahtevnosti tesnjenja cevne instalacije, ogrevalnih teles, spojnih materialov in zahtevnega vzdrževanja v primerjavi z običajnimi parnimi ogrevanji ali vročevodnimi ogrevanji veliko večji stroški. Instalacijska dela se morajo v celoti zvesti popolnoma tesno za vodo. 1. Parni kotel 2. Posoda in vakuumska črpalka 3. Posoda za kondenzat 4. Diferenčni tlačni regulator 5. Stikalo za nivo vode 6. Odvajalni lonček kondenzata Shema vakuum parnega ogrevanja Neprekinjena dobava zelene energije Avstralska energetska družba Atlantis Resources Corporation načrtuje izkoristiti gibanje morja, z novim podvodnim generatorjem. je že v navadi ob vsakem dobrem projektu pojavijo tudi skeptiki. Tako škotski inženir Tony Trapp ne verjame v prihodnost projekta in zatrjuje, da plimovanje sploh ni zanesljivo in, da številke, ki jih navajajo v Atlantisu, sploh nikoli ne bo mogoče doseči. S podvodnimi turbinami lahko, z električno energijo, oskrbijo več kot milijon domov. Kot v družbi trdijo, je ta turbina najbolj učinkovita, od doslej poznanih turbin. Turbina je znana kot Solon turbina in jo je pri starosti 28 let oblikoval dr. John Keir. V družbi Atlantis so prepričani, da bodo turbine Solon 500 lahko izkoristile gibanje morja, za neprekinjeno zagotavljanje zelene energije, za približno milijon domov. Trenutno še v družbi Atlantis preizkušajo kompletno tehnologijo v San Remo v Victoriji. Pri družbi prav tako navajajo, da turbine Solon deluje najbolje, kadar so potopljene v globino več kot 40 metrov. V tej globini lahko ustvarijo do dva megavata električne energije. Ker voda pokriva približno dve tretjini površine našega planeta, pa v družbi računajo, da lahko s takšnimi turbinami delajo čudeže za sodobni svet. Seveda pa se, kot Izkoriščanje gibanja morja za neprekinjeno dobavo zelene energije.

19 Maj 2010 Instalater 19 KWB Akademija - v znanju je moč Šolanja in dodatna izobraževanja v okviru KWB akademije so namenjena partnerjem, sodelavcem in ostalim interesnim skupinam. Šolanje za montažo in zagon KWB Classicfire Znotraj»Partner akademije«prihaja do izmenjave mnenj in izkušenj med udeleženci, univerzami, šolami in pristojnimi ministrstvi. Izobraževanja so prilagojena ključnim partnerjem: inštalaterjem, projektantom, arhitektom in energetskim svetovalcem. S partnerskim modelom želimo izobraziti partnerje in inštalaterje za kakovostno izvedbo širokega spektra storitev; od prodaje, montaže, zagona do kompletnega Top servisa. Prodaja sama po sebi že davno ni dovolj za pridobitev zaupanja vedno bolj zahtevnih strank. Zadovoljstvo uporabnikov dosežemo predvsem z dolgoročno naravnano strategijo, z miselnostjo za prihodnost. Partner akademija vključuje številna šolanja, ki se izvajajo po stopnjah. Od osnovnega modula, kjer se udeležencem predstavi matično podjetje, proizvodnja in se podajo splošna znanja o obnovljivih virih energije. V nadaljnih stopnjah pa partner-inštalaterje izobrazimo za samostojno montažo in zagon posameznih tipov kotlov; od kotla na polena, pelete do kotlov na sekance. Letno organiziramo približno dvanajst tovrstnih šolanj. KWB skrbi za stalen prenos znanj in novosti na stroko in ostale ključne javnosti. Človeka postavljamo v središče pozornosti. S kompetentnim svetovanjem, izkušenimi in motiviranimi sodelavci želimo vzpostaviti odprt in prijateljski odnos z vsemi, ki z nami sodelujejo. Korekten odnos, kvaliteten izdelek ter strokovnost sodelavcev in partnerjev so razlogi za zadovoljstvo in dober občutek pri uporabnikih KWB ogrevanja. Pridružite se nam tudi vi! Več o ogrevanju prihodnosti izveste na ali osebno na sedežu podjetja, na novi lokaciji v Žalcu. KWB ogrevanje na biomaso Mi dajemo energijo za življenje! maj 2010

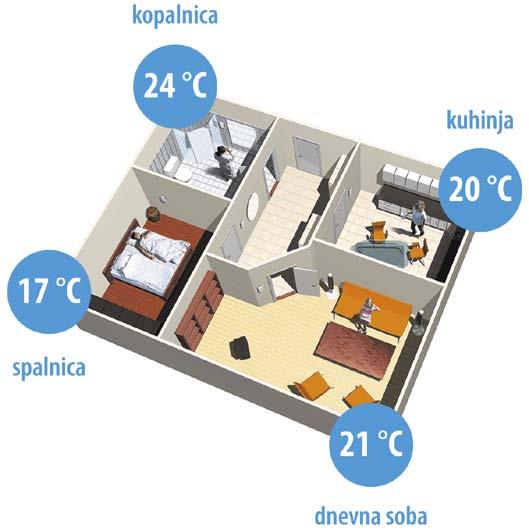

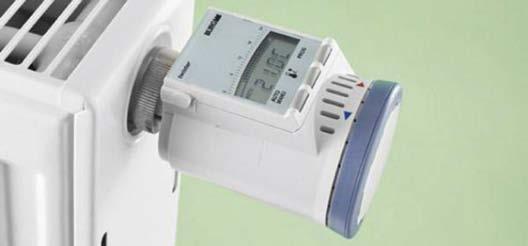

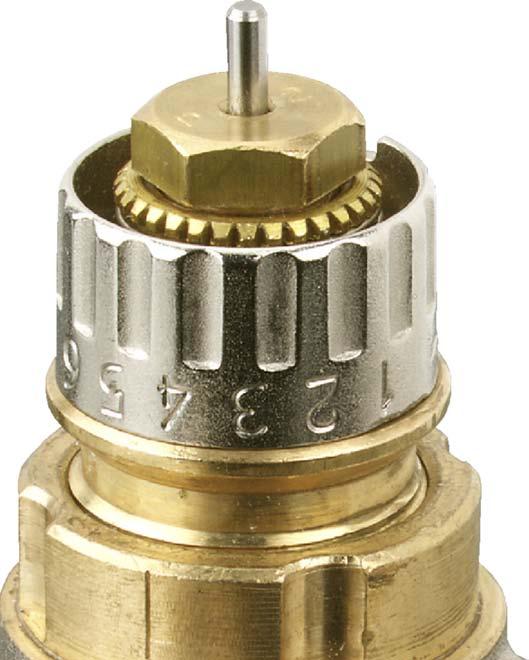

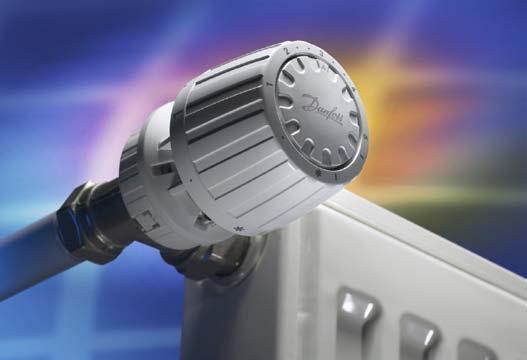

20 20 Instalater Maj 2010 Pravo udobje pomeni - pravo temperaturo kjer jo želimo in kadar jo želimo Med vsemi termostatskimi glavami na svetu prihrani RA2000 največ energije potrebne za ogrevanje prostorov. bela za vse ostalo. Bolj zahtevni uporabniki lahko z uporabo glave RA PLUS, ki ima prigrajen elektronski nastavljalnik, dodatno nastavite čas znižane temperature, ločeno in samodejno za vsak prostor posebej. Nastavitev omo- lične temperature v posameznih prostorih, omejevanje temperature, dvojna regulacija prednastavitev pretoka na ventilu, RA PLUS omogoča avtomatsko individualno znižanje temperature v prostorih, kadar jih ne uporabljate, v treh nastavljivih časovnih obdobjih dneva. Zmanjšanje stroškov za ogrevanje tudi do 20% Z namestitvijo termostatskih radiatorskih ventilov in glav Danfoss se poraba energije zmanjša, zato lahko pričakujete znatne prihranke pri ogrevalnih stroških. Ugotovili boste, da se lahko bolje počutite in hkrati varčujete z energijo. Danfossova termostatska glava s termostatskim ventilom izkorišča vso prosto toploto v vašem domu, to je toplota sončnega obsevanja, razsvetljave, kuhinjskih aparatov, ljudi ipd. Princip delovanja je enostaven: tipalo zaznava povišano temperaturo prostora in s proporcionalnim zapiranjem ventila zmanjšuje pretok vode skozi radiator. Modeli: RA plinsko poljnjena termostatska glava zagotavlja točno nastavitev, v trenutku reagira na spremembo temperature, kar pomeni maksimalno izkoriščanje vseh dodatnih virov energije prosta toplota. RA PLUS je nadgradnja RA 2000, ki še dodatno poveča prihranek, saj glava skladno s programiranim časom avtomatsko znižuje temperaturo v prostoru, ki ga trenutno ne uporabljate: npr. kadar ste odsotni od doma, ali v vaših delovnih prostorih izven delovnega časa. Danfoss d.o.o. Ulica Jožeta Jame Ljubljana-Šentvid, Slovenija Telefon: , Telefax: Nastavite si temperaturo po želji v posameznih prostorih Na primer: 24 C v kopalnici, 21 C v dnevni sobi, 20 C v kuhinji in 17 C v spalnici. Vzdrževanje enakomerne, želene temperature v posameznem prostoru je zelo enostavno. Termostatsko radiatorsko glavo Danfoss nastavite na želeno temperaturo in glava bo sama poskr- gočata dva programa. Značilnosti in prednosti: enostavna montaža z zaskočnim priključkom glave na ventil, večje ugodje s samodejno in natančno regulacijo temperature prostora, preprečevanje pregrevanja prostorov, zmanjšanje stroškov za energijo, moderna oblika in dolga življenska doba, omogočanje nastavitve raz-

21 Maj 2010 Instalater 21 Energetsko najbolj učinkovit projekt Energetska agencija za Podravje in Mestna občina Maribor zmagovalki za Energetsko najbolj učinkovit projekt v Sloveniji za leto 2010 V tem tednu je v Portorožu potekalo 12. srečanje Energetskih menedžerjev Slovenije. V okviru dogodka so Časnik Finance, Inštitut Jozef Stefan in Ministrstvo za gospodarstvo, z namenom spodbujanja trajnostne rabe energije, razpisala natečaj za energetsko učinkovito podjetje, energetsko učinkovit projekt in projekt sonaravnega izkoriščanja obnovljivih virov energije. Ti projekti postajajo osnova za sonaraven razvoj gospodarstva in so vse bolj pomembni za zanesljivo oskrbo z energijo in varovanje okolja. V okviru kategorije energetsko učinkovit projekt, v katerem se je presojala inovativnost in donosnost projekta, pozitivni vpliv na okolje, možnost ponovitve in kakovost spremljanja doseženih prihrankov energije, je v letošnjem letu s projektom Uvajanje gospodarjenja z energijo v javnem sektorju kandidirala tudi Energetska agencija za Podravje. Po izboru strokovne komisije je v omenjeni kategoriji Energetska agencija za Podravje skupaj z Mestno občino Maribor bila razglašena za zmagovalko. Letos so prvič svoje zmagovalce izbirali tudi bralci Financ. V spletnem glasovanju se je v kategoriji za energetsko učinkovit projekt na prvo mesto prav tako uvrstila Energetska agencija za Podravje. V okviru projekta Uvajanje gospodarjenja z energijo v javnem sektorju Energetska agencija za Podravje v sodelovanju z Mestno občino Maribor v letih od 2007 naprej v vrtcih, osnovnih šolah in tudi drugih javnih stavbah vzpostavlja sistem centralnega daljinskega energetskega upravljanja. Ta hip je v sistem vključenih že sto objektov. Cilj sistema je zmanjšati porabo energije v javnih stavbah in s tem stroške za rabo energije. Prav tako se želi z vzpostavljenim sistemom zmanjšati izpuste ogljikovega dioksida in vzporedno optimizirati energetske procese ter zagotoviti sistemsko reševanje organizacijskih in investicijskih ukrepov v posameznih javnih stavbah. Daljinsko energetsko upravljanje (DEM), s katerim Energetska agencija za Podravje in Mestna občina Maribor sodelujeta tudi v EU projektu Minus 3%, je podprto z računalniškim programom za spremljanje in analizo rabe energije in energentov v stavbah. Za vsako stavbo je bila določena kontaktna oseba, ki v sistem mesečno vnaša podatke z računov za energijo, med drugim količino porabljene energije, skupno ceno energije, trošarine in popuste. Sistem med drugim omogoča učinkovitost posameznega objekta in določanje varčevalnega potenciala, s tem pa se znižujejo vzdrževalni stroški. Podatki kažejo, da so bili zaradi uvedbe omenjenega sistema prihranki pri rabi energije petodstotni, pri stroških pa desetodstotni. Pomemben vidik uspešnega projekta pomeni tudi vključenost uporabnikov stavb, predvsem pa je pomembno informiranje in izobraževanje.

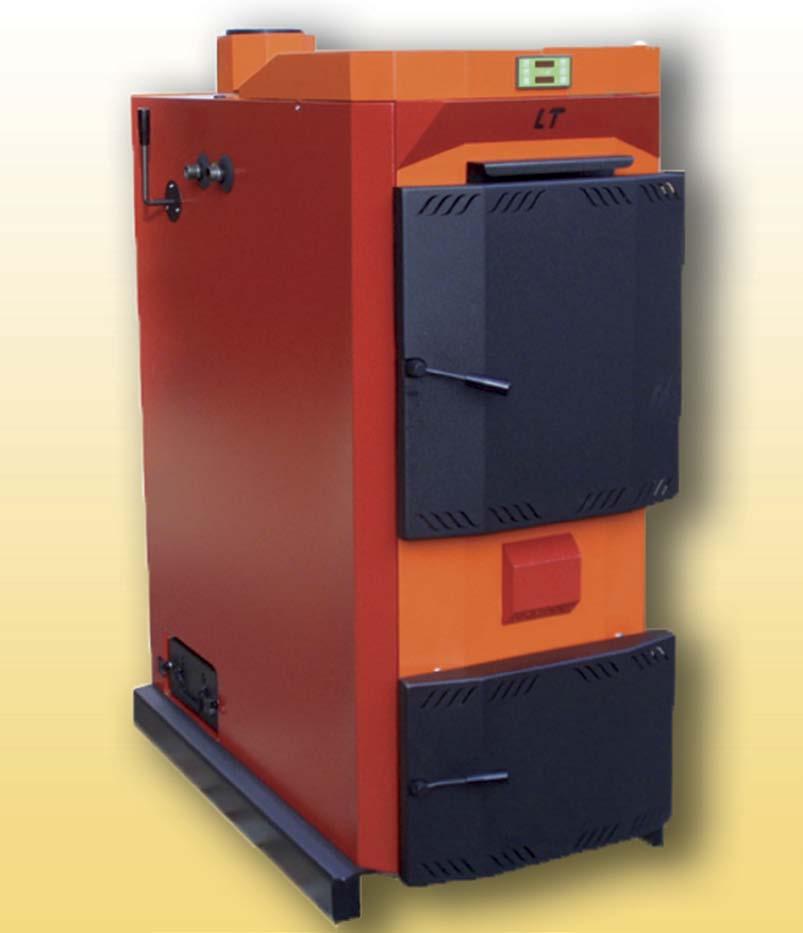

22 22 Instalater Maj 2010 Kotel na polena LT Podjetje WVterm je že več let prisotno na trgu s kotlom na polena z oznako LT. Kotel se je v tem času pokazal kot dober in zanesljiv proizvod. Kljub vsemu so ga v podjetju razvijali naprej in pridobival je številne izboljšave šobo, kjer se dodaja sekundarni zrak, ko plamen pomešan s sekundarnim zrakom pride v gorilno komoro, se zavrtinči in v dotiku z razbeljeno gorilno komoro zgorijo še preostali ne zgoreti lesni plini. Pri vodenju trov preko GSM, programiran vžig goriva in vžig goriva preko GSM. Regulacijo kotla lahko povežete z računalnikom in na različnih nivojih spremljate delovanje kotla. S tem se uvršča kotel v sam vrh tehnološko dovršenih izdelkov v EU. Kotel je v celoti slovenski proizvod tako z vidika razvoja kot z vidika proizvodnje, kar kaže na visoko raven razvojnega in tehnološkega znanja slovenskega gospodarstva. Konstrukcija kotla odgovarja vsem veljavnim predpisom glede varnosti in konstrukcijske izvedbe ter nosi znak CE Toplovodni kotel LT je namenjen kurjenju s poleni dolžine 56 cm ali 33 cm. Kotel LT se izdeluje v dveh področjih moči: LT 20 ima kapaciteto 15 do 20 kw in LT 30 ima kapaciteto 25 do 30 kw. Oba kotla sta povečana glede na staro konstrukcijo tako v višino kot globino in imata nalagalno prostornino za les 130 dm 3. Največ sprememb je omogočila nova regulacija. Skupaj s podjetjem Atech so namreč pristopili k načrtovanju povsem nove regulacije, ki bi se naj kar najbolj približala regulaciji zgorevalnega procesa z lambda sondo. Takšna naloga je zahtevala nov pristop, saj je bilo potrebno kotel prilagoditi novo načrtovani regulaciji. Kasnejše meritve in testiranja kotla so dodatno nakazale potrebo po nizu sprememb, ki so izboljševale delovanje kotla. Spreminjala se je tako regulacija kot konstrukcija kotla. Po končanem razvoju je podjetje prijavilo izdelek kot patent na Patentnem uradu pod št. P Pri projektiranju kotla je bila uporabljena tehnologija zgorevanja lesnega plina ob upoštevanju vseh sodobnih razvojnih trendov v svetu. Tehnologija zgorevanja vodi plamen s pomočjo kontroliranega dovajanja primarnega zraka vertikalno skozi gorilno zgorevalnega procesa se je nova regulacija posebej izkazala, saj vodi zgorevalni proces zelo stabilno in omogoča doseganje odličnih rezultatov zgorevanja, izkoristek goriv preko 90%. Nova regulacija podjetja Atech omogoča vodenje zgorevalnega procesa brez lambda sonde. Posebnost regulacije je brezstopenjska regulacija vrtljajev motorja, nadzor delovanja in kontrolo posameznih parame- Rezultati meritev uvrščajo kotel med tiste, ki so upravičeni do subvencije države. Izbor kotla LT ponuja možnost znižanja investicijske vrednosti nakupa sodobne ekološko primerne in varčne kurilne naprave. Vsi sestavni deli kotlov so iz preizkušenih materialov ustreznih kakovosti. Kotli LT so namenjeni za vgradnjo v ogrevalne sisteme, pri katerih je obvezna uporaba hranilnika tople vode in uporaba sodobne regulacije ogrevalnih krogov. Primerna tržna cena je bila dosežena z racionalnim 3D projektiranjem in uporabo sodobnih tehnik proizvodnje kot so: laserski razrez, CNC upogibanje in robotsko varjenje. S tem podjetje uresničuje načrt prenove proizvodnega programa, saj si prizadeva dokazati, da je ekološko ozaveščen proizvajalec, ki mu je mar kaj bo z naravnim okoljem v prihodnje.

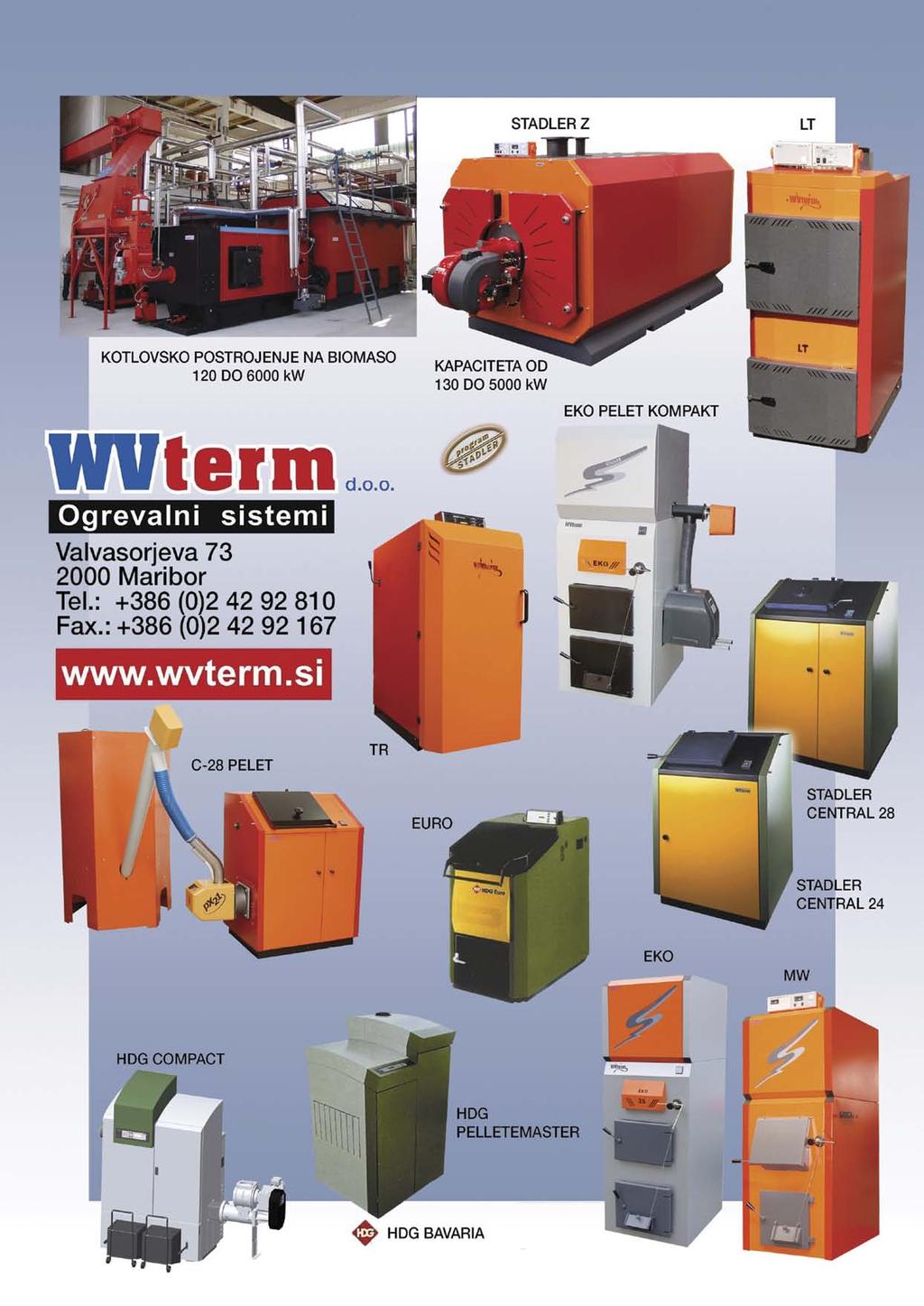

23

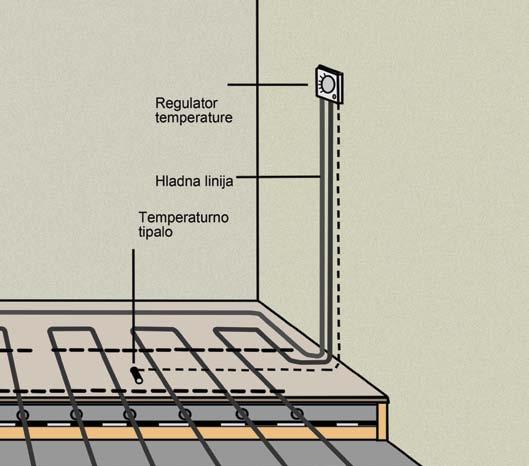

24 24 Instalater Maj 2010 Minimalna toplotna zaščita po [EnEV] uredbi Zastarane in napačne ogrevalne naprave in slaba učinkovitost ogrevalnih sistemov pomeni, nepotrebno razmetavanje z denarjem. Pri novogradnji stanovanjske hiše lahko poskrbimo, da bomo z energijsko zavedajočo se gradnjo, najbolj učinkovito varčevali z energijo. Danes obstajajo številni domišljeni koncepti za energijsko varčne zgradbe. Po energijski uredbi [EnEV] so, od 1. februarja leta 2002, določene toplotne zaščite pri novogradnji stanovanjske hiše oziroma pri sanaciji obstoječih objektov. Smernice ključno določajo orientacijske vrednosti za toplotno izolacijo hiš. Kakšne so te vrednosti je razvidno v preglednici št. 1: Posodobitev ogrevalnega sistema Poleg pomanjkanja ali slabe toplotne izolacije gre levji delež za toplotne izgube energije, zastarelim ogrevalnim sistemov. V najboljšem primeru je primerna kompletna zamenjava za nov ogrevalni sistem. Pri tem izkoristimo tudi priložnost za uporabo obnovljivih virov energije, lesnih peletov ali podobno. Toda že z manjšimi ukrepi lahko dosežemo veliko. Na primer, zamenjava toplovodnega kotla. Pri uporabi standardnega kotla dosežemo le do 65 odstotni izkoristek. To pomeni, da z uporabo takšnega ogrevalnega kotla zapravimo tudi do 35 odstotkov investirane energije. Vsakoleten nastali strošek pa lahko znižamo tudi do 500 in več, če vgradimo nizkotemperaturni ogrevalni kotel ali nizkotemperaturni kondenzacijski kotel, po smernicah DIN Največji učinek pa lahko, ne glede na zamenjavo ogrevalnega sistema, dosežemo z vgradnjo toplotne izolacije. Preglednica št. 1: Določene toplotne U-vrednosti in debeline toplotne izolacije za stanovanjsko zgradbo po smernicah (EnEV) Gradbeni del (v W/m 2 K) Nizkotemperaturni kotli imajo izkoristke tudi do 95 odstotkov, kondenzacijski pa še več. Razen tega pa delujejo s popolnoma avtomatskim uravnavanjem temperature, v povezavi z zunanjim tipalom. S tem preprečimo, da se v relativno blagi zunanji temperaturi zraka, kotel preveč ne ogreje in s tem izgublja preveč energije. S kondenzacijskimi kotli zagotovo dosegamo najboljše rezultate. Poleg nizkotemperaturnih kotlov ima nizkotemperaturni kondenzacijski kotel, v izhodu dimnih plinov, dodatno vgrajen toplotni menjalnik, za odličen dodaten izkoristek. Zaradi tega Potrebna debelina toplotne izolacije (v cm) Zunanji zidovi 0,35 10 Strme strehe 0,30 14 Položne strehe 0,25 14 Stropi v nadstropjih 0,30 12 Kletna plošča 0,40 8 Okna 1,70 0 je odvod emisij pri teh kotlih še dodatno veliko nižji, kot pri ostalih konvencionalnih kotlih. Izboljšana regulacija Poleg ogrevalnega kotla, je ključnega pomena tudi regulacija ogrevalnega sistema. Tako lahko poskrbimo, da je toplota istočasno v vseh ogrevanih prostorih enakomerno porazdeljena in na želene temperature. Moderne ogrevalne regulacije običajno zagotovijo, da lahko tudi v zastarelih gradbenih komponentah hitreje dosežemo nastavljeno temperaturo. Za optimalno nastavitev regulacijo toplote je najbolje, da to izvede strokovnjak. Električno talno ogrevanje Ta oblika talnega ogrevanja se lahko uporablja kot skladiščenje toplote ali za dopolnilno oziroma kot direktno ogrevanje. Po ogretju tal na želeno temperaturo, je na vpliv za hitro znižanje temperature tal, zaradi velike vztrajnosti shranjene toplote v cementnem estrihu, nemogoče vplivati. Smiselna vgradnja takšnega talnega ogrevanja je tam, kjer bi v prehodnem času ali v hladnih poletnih dnevih bilo potrebno vključiti centralno ogrevanje, da se tla pri nogah ogrejejo, na primer v kopalnici kjer stojimo bosi, v cerkvah, kopališčih itn., kjer so tla prekrita s keramično podlago. Možna pa je tudi izvedba stenskega ogrevanja. Specifična ogrevalna moč, ki jo dosežemo, in je v odvisnosti od načina polaganja, znaša med 100 do 400 W/m 2. Večinoma polagamo grelni kabel na kovinsko ali PVC mrežo, paziti pa moramo, da se kabel pri debelini cementnega estriha 50 mm nahaja na zgornji tretjini. Pri polaganju keramičnih ploščic na lepilo, pa mora biti grelni kabel položen pod keramiko v razmiku od 3 do 15 cm. Na sliki je prikazana vgradnja električnega talnega ogrevanja. Regulacijo talnega ogrevanja izvajamo s pomočjo temperaturnega tipala, v povezavi z elektronsko regulacijo in preko zunanjega ali prostorskega regulatorja, v navezi s talnim tipalom. Slika Električno talno ogrevanje

25

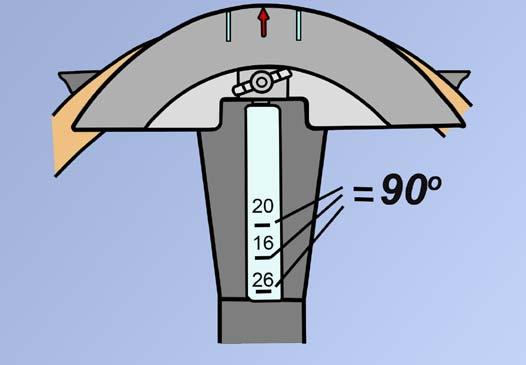

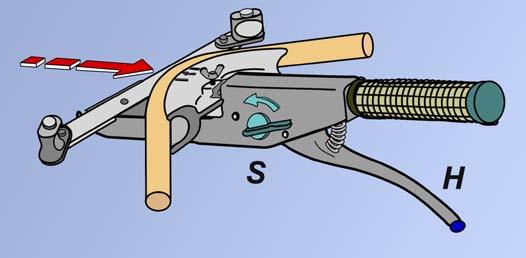

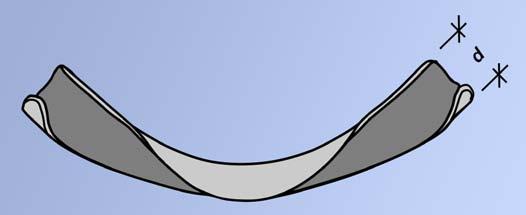

26 26 Instalater Maj 2010 Krivljenje cevi Cevi iz zamrežena polietilena PE-X so tako prilagodljive, da jih lahko krivimo hladne tudi pri temperaturah»pod ničlo«. Glede na razsežnost cevi in postopkov za majhne upogibe, polmera od 5 do 8 krat premera cevi. Slika 1 - Kotnik za vodenje cevi 90 o izdelan iz pocinkane pločevine, dobavljiv za dimenzije da = 14-16, in 25 mm. Glede na dimenzijo cevi in postopka obdelave, je mogoče izvesti najmanjši upogibni radij s 5 do 8 kratnim premerom cevi. Pri toplem upogibanju lahko upogibni radij zmanjšamo za 3 kratni premer cevi. Ogrevanje cevi, za lažje upogibanje, opravimo s pomočjo toplega zraka. Pri tem zrak segrevamo na temperaturo Slika 2 Cevne klešče za upogibanje cevi. Stisnemo ročico H in premaknemo upogibno matrico s pomočjo zobate letve, proti fiksnemu podporniku. Zavrtimo stikalo S na levo, da matrica počasi popusti in lok lahko snamemo. Slika 3 Cevni lok 90 o je izdelan takoj, ko z zobato letvijo, na upogibnem stroju, dosežemo zahtevano mero. okoli 135 C. Da je temperatura dosežena opazimo, ko postane cev prozorne barve. Po končanem oblikovanju, cev ohladimo z hladno vodo oziroma»zamrznemo«. V kolikor pri segrevanju cevi nismo pozorni in jo ogrejemo na previsoko temperaturo, postane cev rjave barve, takrat cev ni več uporabna. Prelom cevi - če je pri polaganju ali pri upogibanju cevi prišlo do preloma oziroma do stisnjenja cevi, moramo cev ogreti na isto temperaturo, kot pri upogibanju in cev se nato sama vrne v prvotno obliko. Sestavina materiala v notranjosti cevi je izvedena tako močno, da lahko pride do večkratnega preloma in cev se kljub temu ne bo poškodovala. Šablona (cevni lok za vodenje cevi), je izdelan iz pocinkane pločevine (slika št. 1). Fiksni lok preprečuje prelom cevi in obdrži cev v njegovi načrtovani obliki. Ta lok, iz pocinkane pločevine ostane na cevi tudi po končani montaži. Za tri plastno cev, ki je izdelana na osnovi PE, lahko cevi krivimo in polagamo ročno do premera DN 20 mm. Večje dimenzije cevi upogibamo z zato prirejenimi kleščami (slika št. 2). Risanje mere x pri upogibanju je podobno kot za jeklene cevi. Druga možnost pa je vgradnja oblikovnih delov. Hypokaust - ogrevanje zraka so poznali že Rimljani Že pred več kot 2000 leti je rimski trgovec Gaius Sergija Orata razvil ogrevalni sistem Hypokausten za ogrevanje prostorov. Skoraj podoben način ogrevanja se uporablja še danes in takšno ogrevanje postaja vse bolj aktualno. V takratnem sistemu se je v komori segreval zrak, ki se je nato, ogret na primerno temperaturo, prenašal skozi vmesni prostor med tlemi, iz prostora v prostor, ki so ga ogrevali. Kasneje so cevi, ki so bile izdelane iz gline vgrajevali v stene in skozi njih dovajali topel zrak za ogrevanje v posamezen prostor. Takšno ogrevanje je bilo v tistem času zelo draga naložba, ki so si jo lahko privoščili le premožnejši ljudje. Revnejši pa so še naprej izvajali ogrevanje svojih domov z odprtim ognjem. Nekoliko kasneje so začeli s toplim zrakom ogrevati tudi javna kopališča. Podoben način ogrevanja se danes ponovno vrača v obliki stenskega ogrevanja. Ogrevalni sistem Hypokausten

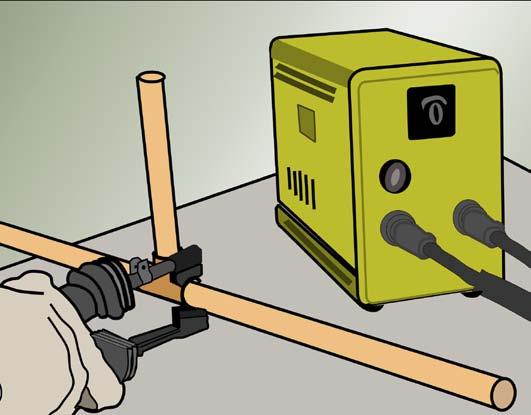

27 Maj 2010 Instalater 27 Mehko spajkanje bakrenih cevi Mehko spajkanje poteka pri delovni temperaturi do 450 C. S spajkanjem dosežemo trdne povezave, tako, da lahko to metodo uporabimo za različne namene. Prenosni električno uporni spajkalnik za mehko spajkanje bakrenih cevi Talilna temperatura za spajkanje je dovolj visoka, da je ta postopek mogoče uporabiti tudi za izvajanje vročevodnih ogrevalnih sistemov. Baker ima veliko višji toplotni raztezek kot jeklo, zato je treba pri vgrajevanju cevne instalacije predvideti vse možnosti raztezkov. Zaradi raztezanja je lahko spojna vez po nepotrebnem močno obremenjena, zaradi česar se kot posledica lahko pojavi netesni spoj ali celo prelom na spojnem mestu. Vse cevne povezave morajo biti izvedene z oblikovno stabilnimi, spojnimi, veznimi kosi, iz bakra, medenine ali rdeče litine. Okoli spojnega mesta je treba enakomerno vnesti talilno pasto za spajkanje (0,25 do 0,3 mm, po dimenziji cevi), da zagotovimo maksimalno trdnost in dobro tesnost spojnega dela. V kolikor cev ni popolnoma okrogla, jo je potrebno, pred izvedbo spajkanja obvezno, kalibrirati. Oblikovni kosi za spajkanje so izdelani kot cevni loki, T kosi, prehodni kosi, reducirke, objemke itn. Notranji premeri oblikovnih delov so standardizirani in prilagojeni zunanjemu premeru cevi. Na splošno, cev vstavimo v oblikovni del, kar pomeni, da ga spajkamo na njegovi notranji strani. Zunanje spajkanje, kjer je cev nataknjena preko oblikovnega kosa, niso v navadi. Pred spajkanjem moramo površino cevi in površino oblikovnega dela, kjer bomo izvedli spajkanje, dobro očistiti. To izvedemo z jeklenim volnenim trakom ali smirkovim jeklenim platnom. Pred pričetkom spajkanja lahko pripravimo več povezav in jih nato spajkamo po vrsti. Običajno izvajamo mehko spajkanje pri cevnih instalacijah pri temperaturi med 250 in 350 C. Da je ta temperatura dosežena zaznamo po sledečem; pri temperaturi okoli 200 C izparevajo posamezne sestavine talila na spajkalnem mestu ter se pojavi majhen dimni oblaček. Žica za spajkanje se doda pred plamen na ogreto cev, kjer se stopi. Spajko (lot) nato v delčku sekunde zalijemo na spajkalnem mestu. Nadalje po kapljicah nanašamo sredstvo za spajkanje na spojni del. Na koncu, če je potrebno, odvečno talilno sredstvo odstranimo. Spajkanje opravimo v določenem zaporedju in sicer: 1. Cev odrežemo na mero točno pod pravim kotom in zbrusimo. 2. Cev pregledamo in, če ni okrogla jo kalibriramo ter nato, z oblikovnim delom preverimo, če je okrogla. 3. Spajkalni del na cevi in na oblikovnem delu očistimo do svetlega sijaja, da odstranimo eventualne ostružke in podobno. S krpo ali papirjem obrišemo spojni del oziroma ga izpihamo. Ostanke lahko očistimo tudi z jekleno žično ščetko. 4. Talilno sredstvo (ne na debelo) nanesemo na konec cevi. 5. Cev vstavimo do nastavka v oblikovnem delu. 6. Cev in oblikovni del s plamenom ogrevamo tako dolgo, da začne talilno sredstvo izparevati. 7. Plamen odmaknemo in dovajamo sredstvo (žico) za spajkanje. 8. Talilno sredstvo odstranimo. Za spajkanje uporabljamo: Plin Propan - zrak - gorilnik Plin Acetilen - kisik - plamenski gorilnik Spajkalnik Elektro uporni spajkalnik (slika), za brez plamensko spajkanje, ki ga uporabljamo v požarno ogroženih območjih (v starih oziroma lesenih zgradbah).

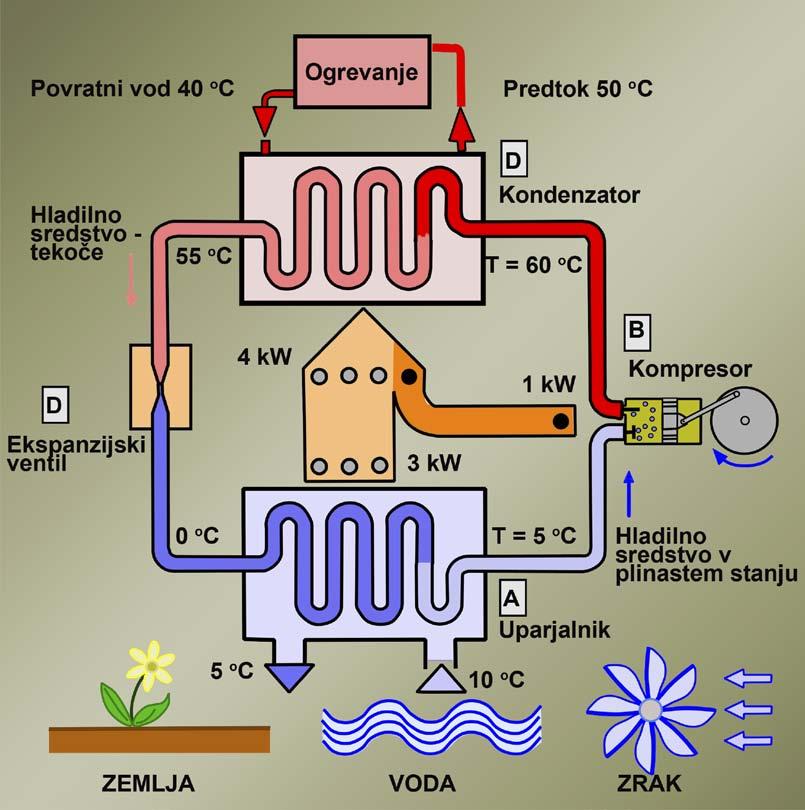

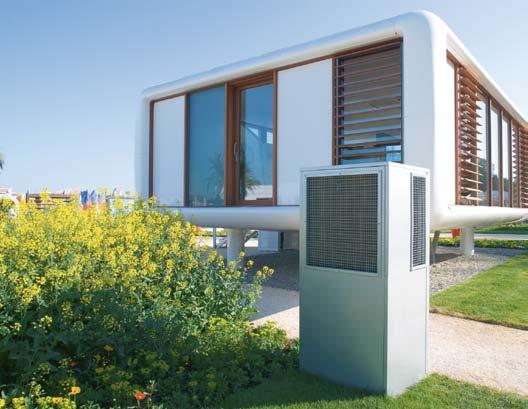

28 28 Instalater Maj 2010 Kompresijska toplotna črpalka Toplotna črpalka je zaprt krogotok, v katerem se hladilno sredstvo pretaka skozi uparjalnik, kompresor (zgoščevalnik), kondenzator in ekspanzijski ventil (reducirni ventil). Kompresijske toplotne črpalke prevladujejo predvsem kot manjše toplotne črpalke. Na podlagi hladilne tekočine dosegajo maksimalno temperaturo okoli 55 do 60 C, kar jih omejuje na delovanje v nizko temperaturnih ogrevalnih sistemih. Kot pogonsko gorivo za delovanje kompresorja se v prvi vrsti uporablja električna energija (v zadnjem času tudi z modulirano regulacijo). Pri velikih napravah pa najpogosteje plin ali dizelsko gorivo, pri čemer se pri slednjem lahko tudi dodatno uporablja odpadna toplota motorja, kar vsekakor naredi te naprave še posebej gospodarne. Zaradi višjih stroškov izdelave, večje občutljivosti in višjih stroškov vzdrževanja, se velike naprave toplotnih črpalk najpogosteje uporabljajo s pogonom na plin oziroma na dizelsko gorivo. Po pravilu se velike naprave uporabljajo od moči 50 kw naprej. Kratek opis poteka delovanja termodinamičnega krožnega procesa: toploto mediju iz okolja in se upari. B. Kompresor - uparjeno hladilno sredstvo nato potuje skozi kompresor, kjer se mu zaradi vloženega mehanskega dela kompresije, zvišata tlak in temperatura. C. Kondenzator V kondenzatorju se uparjeno hladilno sredstvo kondenzira in odda toploto mediju, ki ga ogreva. D. Ekspanzijski ventil utekočinjeno hladilno sredstvo nato potuje skozi ekspanzijski ventil, kjer ekspandira na nižji tlak in nato preide nazaj v uparjalnik. A. Uparjalnik hladilna tekočina v uparjalniku odvzame Slika 1 Shema delovanja kompresijske toplotne črpalke Novi radiatorji Z vse bolj sodobnimi ogrevalnimi sistemi se tudi oblika ogreval oziroma radiatorjev vse bolj spreminja. V začetku 20. stoletija so bili radiatorji še vedno okornih rebrastih oblik in izdelani iz litega železa. Radiatorje so v tistem obdobju nameščali v prostor kot okrasni element in ne pod okni, kot se to dela danes. V začetku 80. let prejšnjega stoletja so se končno začeli pojavljati ploščati jekleni radiatorji in talno ogrevanje, ki so skoraj popolnoma izrinili vgrajevanje starih členkastih radiatorjev. Sodobni ploščati radiatorji z elektronsko regulacijo

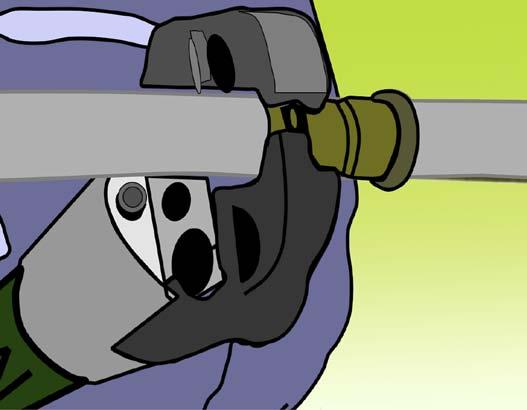

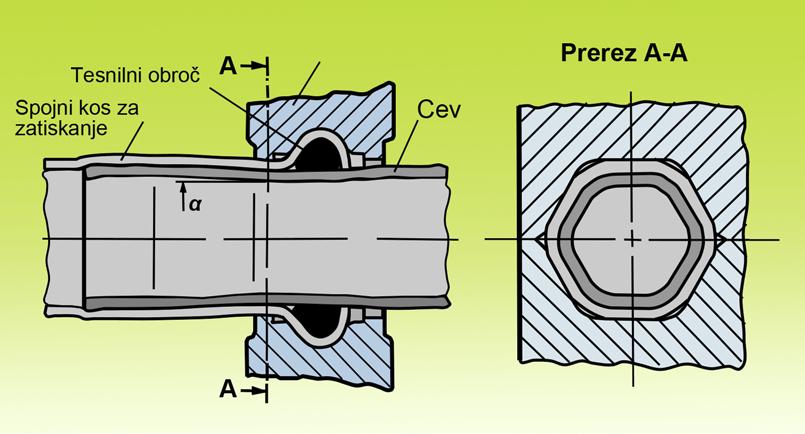

29 Maj 2010 Instalater 29 Cevna instalacija z zatiskanjem Podjetje Mannesmann je že pred leti razvilo program v kombinaciji z mehko jekleno cevjo, za vgradnjo z zatiskanjem. Uporaba takšnih cevi, vključno s pripadajočimi veznimi spoji, je primerna za delovno temperaturo do 110 o C. Po zatesnitvi ne sme biti na cevi opazen nikakršen greben; saj bi to pomenilo, da se je v času zatiskanja poškodoval gumijasti tesnilni obroček. Pri vstavljanju cevi v spojni del, ne smemo cevi preveč gibati (nevarnost preoblikovanja cevi). V primeru, da je to nujno potrebno, je cev priporočljivo predhodno namazati z milnico (nikakor z oljem). Zaradi stiskanja, cev na tem mestu nekoliko spremeni obliko v šesterokoten prerez. Na sliki št. 2 je prikazan primer, za preprečitev zasuka cevi. podometni montaži, zaradi sprememb predvideti raztezanje cevi. Pri podometni izvedbi vgradimo oplaščeno cev in izoliramo goli spojni kos ter na koncu vse skupaj previjemo s proti korozijsko zaščito. Preglednica št. 1 prikazuje dimenzije mehkih jeklenih cevi. Postopek vgradnje spojnega kosa in cevi: Slika 1 Prerez zatiskanja spojke na cev Prednosti vgradnje cevi so predvsem: Prihranek časa za vgradnjo Ni požarne nevarnosti v času vgradnje, kar je še posebej primerno za stare in zgodovinsko zaščitene zgradbe ter vgradnjo instalacij v montažne oziroma v objekte izdelane iz lesa. Mehke jeklene cevi za maksimalni delovni tlak do 16 bar, so dobavljive z ali brez zaščitne prevleke iz Polipropilena (preglednica št. 1). Cevi je možno oblikovati hladne in to ročno ali s pomočjo naprave za upogibanje cevi. S cevmi, ki so zaščitene s plastično prevleko, lahko delo opravljamo pri temperaturi do - 10 C. Ključnega pomena pri vgradnji cevi, je namestitev spojnih kosov. Spojni kosi imajo na zunanjem robu izdelan utor, v katerega je nameščeno gumi tesnilo. Točno pod pravim kotom vstavimo cev do nastavka v spojnem delu in jo nato, s pomočjo električnega ali ročnega orodja, zatisnemo (slika št. 1). Pri zatiskanju, katero traja le nekaj sekund, se spojni kos (fiting) in cev dvakrat šestero robo nerazdružljivo zatisneta in hkrati sinhrono preoblikujeta tesnilo, v trajni fiksni spoj. Preglednica št. 1: Mehke jeklene cevi za povezovanje z zatiskanjem Zunanji premer cevi v mm Debelina cevi v mm ,0 1, ,5 Upogibni radij oplaščene cevi: Upogibni radij ne oplaščene cevi: 2,5 D 2,5 D Čeljusti na napravi za zatiskanje je potrebno menjavati za vsako odgovarjajočo dimenzijo cevi. Za vsako obliko spojnih delov za zatiskanje so na voljo različne vrste spojnih delov (spojke, loki, T-kosi itn.). V kolikor se je potrebno z cevno instalacijo prilagoditi, moramo zaviti samo cev, tako, da ne obremenimo spojnih delov. Tako kot pri drugih instalacijah, moramo tudi tukaj pri nadometni in Slika 2 Prikaz sestave in zatiskanja z orodjem za zatiskanje Cev odrežemo na določeno mero s cevnim rezalnikom Na cevi v notranji in zunanji strani obdelamo robove (cevno frezalo za zunaj in znotraj) Preverimo tesnilni obroč in očistimo spojno objemko, če je potrebno Na cevi označimo globino za vstavitev Spojni kos, z rahlim zasukom, počasi vstavimo na cev Za zatiskanje uporabimo pravilno čeljust in zatisnemo s primerno napravo za zatiskanje. Na sliki št. 2 je prikazan način zatiskanja cevi in spojnega kosa z orodjem za zatiskanje. Delovni postopek pri izolaciji spojke 1. Nezaščitene dele je potrebno pred namestitvijo izolacije predhodno dobro očistiti. 2. S korozijskim premaznim sredstvom skrbno in z zadostnim preklopnim spojem navijemo.

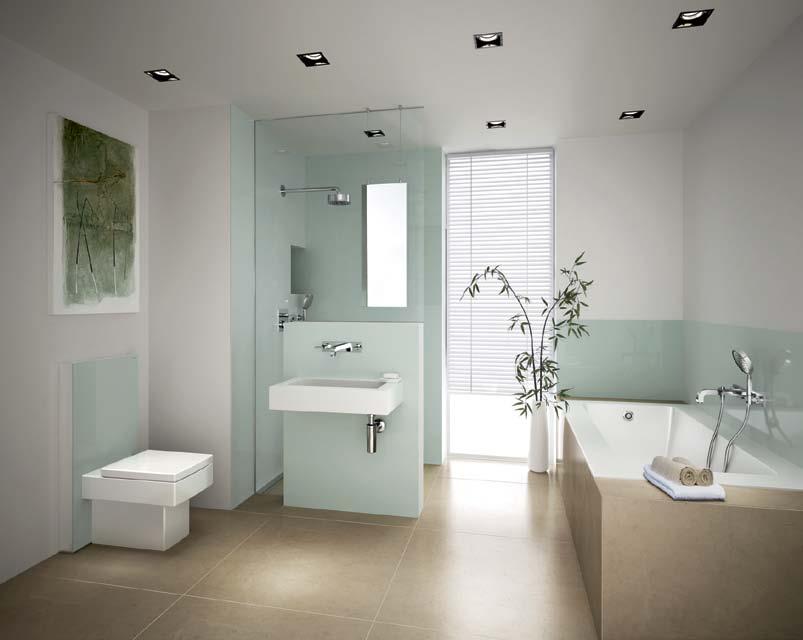

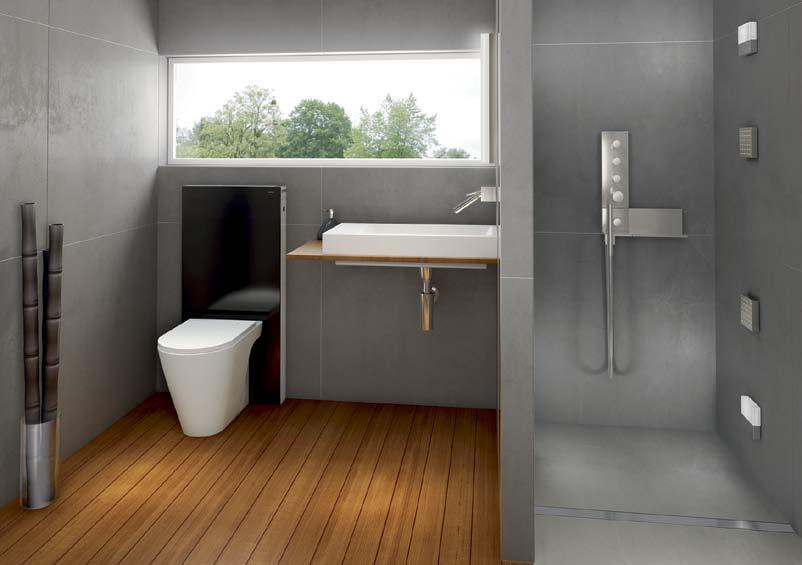

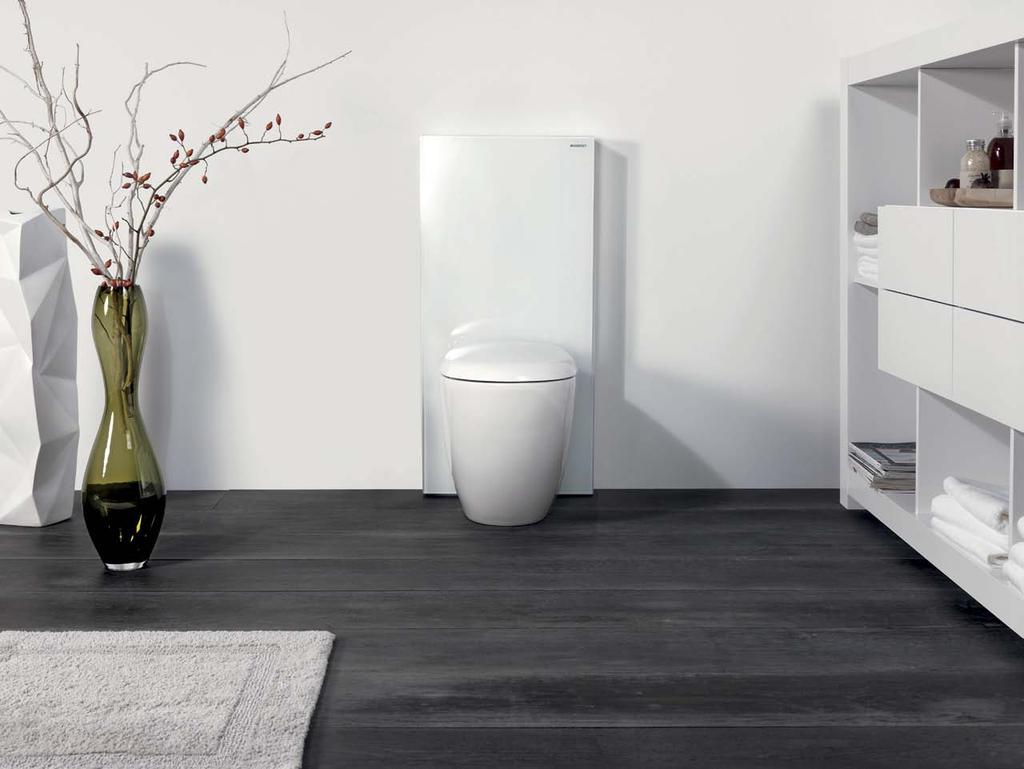

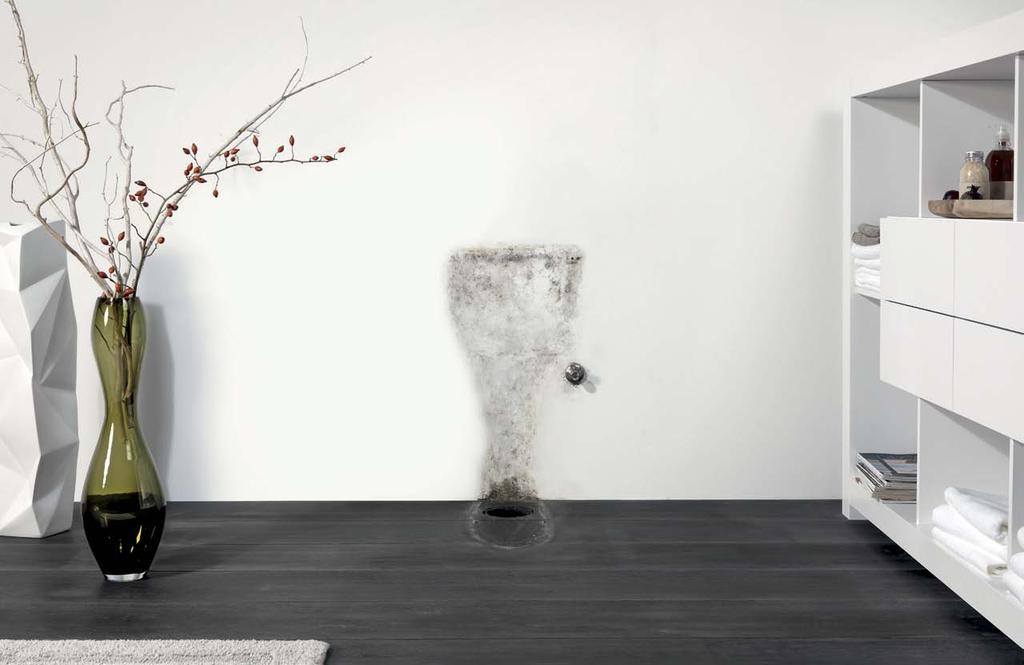

30 30 Instalater Maj 2010 Geberit Monolith eleganca in funkcionalnost v enem Geberit, vodilni proizvajalec sanitarne tehnologije, z Monolithom postavlja nove trende v kopalniški opremi! Monolith je edistven inovativen sanitarni element na tržišču, ki je mnogo več kot le splakovalnik. Monolith je letos prejel tudi mednarodno priznanje, nagrado za industrijsko oblikovanje IF design Award. Hitro in enostavno uporabo že v nekaj urah. Vgradnja je namreč enostavna, hitra in tudi čista. Geberit Monolith enostavno priključite na obstoječi odtok brez razbijanja, oblaganja s keramiko in umazanije. Pri talnih odtokih, oddaljenih od stene več kot 27 cm, je potrebno uporabiti prehodno koleno za premostitev razdalje do odtoka. Primeren je za vrsto različnih modelov WC školjk, tako talnih kot tudi stenskih. Inštalater montažo Monolitha konča v enem samem koraku, brez usklajevanja z ostalimi mojstri. Prav zato je Monolith idealna rešitev pri modernizaciji ali prenovi kopalnice, tako kot tudi v novih gradnjah. Inovativni vrhunski materiali Odlikuje ga impresiven dizajn, nagrajen s prestižno oblikovalsko nagrado IF design Award, ki je zagotovilo za brezčasno eleganco in funkcionalnost. iz vrhunskega stekla. Prečiščen in sodoben dizajn Geberitovega Monolitha bo zadovoljil in navdušil še tako zahteven okus. Monolith ponuja moderen dizajn, ki prihrani kopico gradbenih posegov! Pri prenovi kopalnice je tako novi WC na voljo za Geberit Monolith je izdelan iz materialov najvišje kakovosti kot sta kaljeno steklo in aluminij. Elegantno vitek dizajn in klasične barve stekla, črna, bela in barva mete, pa so zagotovilo, da se harmonično zlije v vsak prostor in mu doda pridih večne elegance. Monolith je namreč prefinjena estetska rešitev, ki se zlahka prilagodi tudi obstoječim odtokom in ne zahteva nobenih gradbenih posegov. Z enostavnimi linijami in kakovostnimi materiali pa se harmonično prilagodi vsakemu ambientu. Kot vse Geberitove izdelke pa tudi Monolith odlikuje izredno hitra in enostavna instalacija, vrhunski materiali in okolju prijazna izdelava. Nagrajen dizajn, ki postavlja nove trende v oblikovanju Monolith predstavlja radikalen nov dizajn in inovativno rešitev za toaletne prostore. Kot elegantna alternativa nadometnim splakovalnikom, prinaša v kopalniško opremo enostavno, a harmonično rešitev, saj splakovalnik prekriva s prefinjenim elementom

31

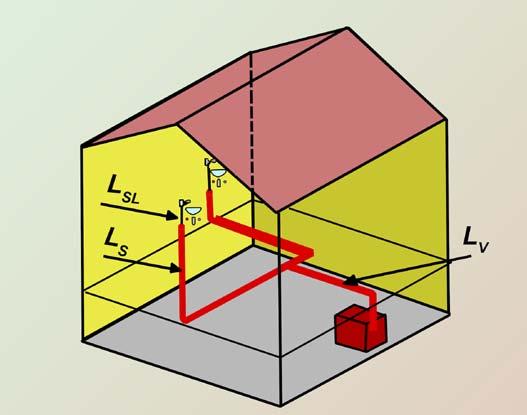

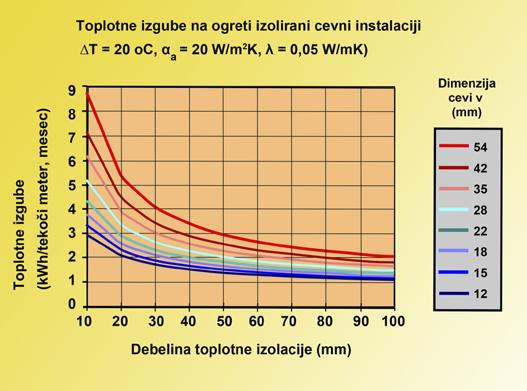

32 32 Instalater Maj 2010 Distribucija pitne tople vode Distribucijo pitne tople vode izvajamo v cevni instalaciji, kjer je potrebno upoštevati tudi dejstvo, da ogrete cevi oddajajo toploto v okolje (slik št. 1), vse od vodnega toplotnega hranilnika do odvzemnega mesta. Slika 1 Oznake za instalacije za pitno toplo vodo Pri distribuciji pitne tople vode lahko vse nastale toplotne izgube na instalaciji, opremi in odvzemnih mestih tudi izračunamo. Vse težave zaradi nepravilno izračunanih dolžin cevne instalacije, ki so nastale na osnovi pomanjkljivih dolžin v projektni dokumentaciji, lahko naknadno določimo. Prav tako lahko določimo dolžino sekundarnega cevnega omrežja za pitno vročo vodo, kot je prikazano v preglednici št. 1. Opomba: Dolžina instalacije za pitno toplo vodo oziroma cevno omrežje se delijo na horizontalne razdelilne dolžine, ki potekajo znotraj neogrevanih prostorov (v kleti) in v ogrevanih področjih (LV). K temu prištevamo tudi vertikalne cevne razvode (Ls) v ogrevanih conah. Te so lahko izvedene kot horizontalni in vertikalni dvižni vodi. Povezava med dvižnim vodom in odvzemnim mestom je izlivna instalacija (LSL). V preglednici št. 1 so prikazani splošni mejni pogoji za dolžine cevi (izvleček iz DIN V : ). V ta namen potrebni podatki za izračun, se še vedno razlikujejo, med horizontalno cevno instalacijo (V) ter vertikalno cevno instalacijo (S) in izlivno instalacijo (SL). Toplotne izgube v enem odseku cevne instalacije v cevnem omrežju, brez cirkulacije, se izračunajo s pomočjo formule št. 1. Formula št. 1: Q W,d,i = 1/1000 U i L i (ϑ W,m ϑ i ) d raba,mth t raba,t [kwh] Pomen oznak v formuli: Q W,d,i g Toplotne izgube na delih cevne instalacije v mesecu [kwh] U i g Dolžina specifičnega toplotnega prehodnega koeficienta (preglednica št. 2) [kwh] L i g Dolžina cevnega odseka [m] )ϑ ) W,m g Srednja temperatura cevnega odseka [ o C] )ϑ ) i g Srednja temperatura okolja[ o C] d raba, mth g Amortizacijska doba za pitno toplo vodo [d] t raba,t g Dnevna amortizacijska doba za toplo vodo z odgovarjajočo temperaturo ϑ W,m [h] V preglednici št. 2 so prikazane številčne vrednosti toplotne prehodnosti U i za pitno toplo vodo cevne instalacije [kwh] Pri toplovodnem omrežju za Preglednica št. 1: Splošni mejni pogoji za dolžine cevi (izvleček iz DIN V : ) pitno toplo vodo brez cirkulacije, znaša izračunana povprečna temperatura v cevni instalaciji ϑ W,m = 23 U - 0,2 pri dnevni uporabi t raba,t = 24 h/dan. S tem se bodo povišale iztočne vrednosti na osnovi brez manjkajoče vrednosti cirkulacije. Po EnEV standardu iz leta 2009 je potrebno vse instalacije za pitno toplo vodo, ki se nahajajo v neogrevanih prostorih, toplotno izolirati in omejiti toplotne izgube. Toplotno prevodnost na cevni instalaciji moramo, s toplotno izolacijo omejiti, na maksimalno 0,35 W/mK. Za celotno, iz posameznega dela sestavljeno cevno instalacijo v omrežju, se toplotne izgube v posameznih conah seštevajo, tako da je: Q w,d = Q w.d.i Opomba: Določanje odsekov cevne instalacije za izračunavanje, se pripravi po različnih conah. V coni, kjer je instalacija speljana samo skozi, odgovarjajo izgube nepravilnega toplotnega vnosa Q W,d,i = Q w.di cevnega dela v coni v kwh. Karakteristika Oznaka Enota Področje V Področje S Področje SL Dolžina instalacije skupaj s cirkulacijo L m 2 LG +0,0125 LG BG 0,075 LG BG ng hg - Dolžina instalacije brez cirkulacije L m LG +0,625 LG BG 0,038 LG BG ng hg - Dolžina izlivne instalacije, samo pri prehodu v sosednji prostor s skupno instalacijsko steno Dolžina izlivne instalacije v standardni izvedbi L m - - 0,05 LG BG ng L m - - 0,75 LG BG ng Preglednica št. 2: Toplotne prehodnosti Ui za pitno toplo vodo cevne instalacije [kwh] Toplotno neizolirane cevne instalacije razdelilne zunaj ležeče vertikalne znotraj ležeče vertikalne V S SL S SL LG BG 200 m 2 1,000 1,000 1,000 1,000 1,000 LG BG 500 m 2 2,000 2,000 2,000 2,000 2,000 LG BG > m 2 3,000 3,000 3,000 3,000 3,000

33 Maj 2010 Instalater 33 Najnovejši fotonapetnosti moduli na slovenskem trgu- PSI tehnologija Tudi v Sloveniji smo končno dočakali prodor nove PSI tehnologije, ki je v svetu temelj za proizvodnjo novih tankoslojnih modulov. Zaradi svoje cene in količine proizvedene električne energije v kwh (trenutno 25 % več od sedanjih), predstavljajo revolucionaren napredek na tem področju, kajti povratek investicije je samo 5-6 let (kazalnik ROI je 5-6 let) in ne celo enkrat več, kot pri ostalih modulih. Za razliko od do sedaj, na trgu plasiranih, predvsem kristalinskih modulov, novi moduli po PSI tehnologiji, nimajo negativnega temperaturnega koeficienta, kar pomeni, da se z večanjem zunanje temperature, ne večajo izgube v teh novih modulih in proizvodnja električne energije ostane skoraj konstantna. Z drugimi besedami to pomeni, da imajo odličen izkoristek tudi pri zelo visoki zunanji temperaturi, beri na soncu, kar pri kristalinskih modulih predstavlja velik problem, kajti le-tem, v takem primeru, zelo pade izkoristek. Prav tako predmetni moduli, zaradi svoje sestave zelo dobro izkoriščajo difuzno svetlobo, zato se jim fond ur delovanja poveča tudi za cca 500 ur na leto glede na ostale, trenutno uporabljene module pri nas. Ti novi moduli začnejo delovati že pri kotu 7 stopinj in so tako primerni za montažo tako, na manj sončnih strehah, kot tudi na fasadah. PSI pomeni kratico za partikularni silicij in je proizvod nemškega podjetja S+R Automation Systems GmbH, znanega predvsem po izdelavi avtomatiziranih in robotiziranih industrijskih, proizvodnih strojev in linij. Skupina S+R se več kot 10 let ukvarja z razvojem proizvodnih postopkov tudi za proizvodnjo fotonapetostnih modulov. Nekaj patentov pa si lastijo prav na zadnjem hitu, proizvodni liniji, v kateri nastajajo tankoslojni PSI moduli od začetka do konca v vakuumu. In prav to je eden od vzrokov za skoraj zanemarljivo degradacijo PSI modulov, ki znaša le do 3% v 20 letih. Novi moduli PSI tehnologije so na voljo v dveh generacijskih različicah. Prva s 25% višjo proizvodnjo električnega toka, od odličnih modulov kristalinske tehnologije ter nova druga generacija, tudi s 30% izboljšanim izkoristkom, napram kristalinskim tehnologijam. Pomembna novost je predvsem tudi ta, da gre pri PSI modulih za EKOLOŠKI MODUL, ki ga po uporabni dobi enostavno zavržete med steklo, saj ne vsebuje težkih kovin ali drugih kemijskih elementov, ki bi ogrožali okolje, kot je to stalnica pri ostalih produktih na trgu. Po končani uporabni dobi Vam pri teh modulih tako ni potrebno skrbeti zaradi stroška, ki v svetu znaša trenutno cca. 50 Eur, ki ga morate trenutno plačati za razgradnjo kristalinskega modula. Podjetje S+R Gmbh iz Nemčije in njegov slovenski partner podjetje Pro-Eco d.o.o. iz Ljubljane, načrtujeta za Slovenijo in južne trge tako proizvodnjo PSI modulov oziroma tovarno za proizvodnjo modulov po najnovejši PSI tehnologiji, za kar iščeta slovenske soinvestitorje, kakor tudi njihovo trženje. Seveda pa so predmetni najnovejši moduli na voljo za nakup oziroma montažo pri podjetju Pro-eco d.o.o. iz Ljubljane. Pro-eco d.o.o.

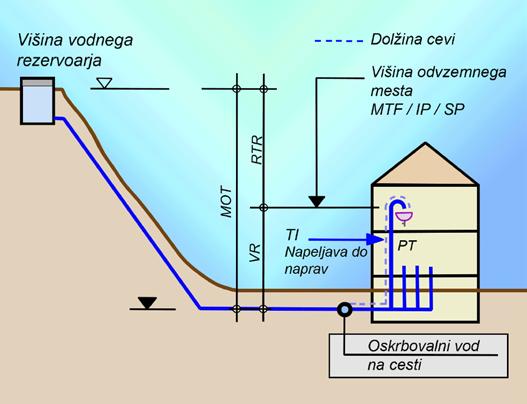

34 34 Instalater Maj 2010 Dimenzioniranje cevi za pitno vodo po DIN 1988 Točen izračun cevne instalacije za pitno vodo, za velike objekte, izvedemo po DIN in prilogi 1 (v nadaljnjem besedilu DIN EN 806-3) po strokovnem projektu. Na podlagi relativno zapletenega izračuna so tukaj dopustna odstopanja. Naknadno so bili močno skrajšani samo približni računski postopki in pojasnila. Pri manjših objektih zadostujejo pravila in vrednosti iz izkušenj, za dimenzioniranje cevne instalacije Postopek izračuna Premer cevi mora biti po izračunu tolikšen, da bodo vsa odvzemna mesta v zgradbi, ob upoštevanju lokalnih tlačnih pogojev in ob minimalnem tlaku, zadostovala za oskrbo s pitno vodo. Izračun temelji na podlagi upoštevanega istočasnega pretoka na odvzemni armaturi. To so posamezne tlačne izgube, ki nastanejo v napravah in v cevnih instalacijah, ki so odvisne od vrste materiala cevi, preseka cevi, dolžine cevi in od hitrosti pretoka. Ukrepi za potrebni izračun so podani v številnih preglednicah. Izračunane vrednosti so tabelarične in se nahajajo v prilogi DIN v predpisanih skupnih obrazcih. Naknadno je dodanih samo nekaj od prej naštetih pojmov, ki so primerni za bolj poenostavljeno razlago. Pomen: Določanje presekov cevi so po naslednjih navedbah, na primer pojmih, ki so določeni v skladu z DIN : Minimalni pretočni tlak p min.fi : Potreben statičen nadtlak (v barih) na najneugodnejšem odvzemnem mestu (glej preglednico št. 2). Izračunani pretok VR: Skupni pretok ΣVR: Je seštevek vseh izračunanih pretokov za konkreten del cevne napeljave v l/s. Najvišji pretok VS: Ob upoštevanju verjetnega istočasnega odvzema vode na vseh odvzemnih mestih je za hidravlični izračun odločilnega pomena pretok. Pri tem izvedemo izračun za tri vrste stanovanjskih skupin (stanovanjske zgradbe, javne zgradbe, hoteli, trgovine, bolnišnice, šole in posebne gradnje za obrtne dejavnosti in industrijo). Določitev premera cevi Določitev dimenzije cevi d i temelji na izračunu padca tlaka v ceveh. Pričakovana stopnja pretoka na odvzemni armaturi v l/s, bodisi kot minimalna pretočna vrednost ali odgovarjajoča armatura ali kot srednja vrednost, na podlagi spodnjih oziroma zgornjih pretočnih pogojev tlačnih vrednosti. Orientacijska vrednosti so podane v preglednici št. 2. To je odvisno od vrste materiala izdelane cevi (hrapavosti), preseka cevi, dolžine cevne instalacije in pretoka (odvisno od hitrosti pretoka) konkretno za vsak vod. Minimalni oskrbovalni tlak p min, v: Minimalni statični tlak (bar) Slika 1 Skica za pojasnitev uporabljenih izrazov pri dimenzioniranju cevi za pitno vodo Razlaga kratic in izrazov k sliki: 1 MTP IP SP MOT VR TI RTR PT Minimalni tlačni pretok Pmin, Fl na odvzemnem mestu Izračunan pretok VR na odvzemni armaturi Skupni pretok ΣVR za konkreten del cevne instalacije Minimalni oskrbovalni tlak pmin, (višina oskrbovalne cisterne višina oskrbovalne instalacije) Višinska razlika med odvzemnim mestom in oskrbovalno instalacijo Tlačne izgube p v cevni instalaciji, v vodnem števcu, vodnem filtru, spojnih materialih, itn Razpoložljiva tlačna razlika ppost, zaradi trenja v ceveh, posameznih upornosti in zaradi potrebnega minimalnega tlačnega pretoka. Padec tlaka, ki nastane zaradi trenja v ceveh označujemo z bar/m, oziroma mbar/m. Tukaj prikazane kratice niso standardne in se uporabljajo zgolj za računalniško ponazoritev. Preglednica št. 1: Minimalna in približna vrednost za premer cevi pri instalaciji za pitno vodo Vrsta instalacije Minimalna vrednost Približne dimenzije Priključna instalacija DN 25 (1«) DN 32 (5/4«) Dvižni vod 1 do 5 odvzemnih mest DN 20 ( 3/4«) 5 do 10 odvzemnih mest DN 25 ( 1«) DN 20 (3/4«) 10 do 20 odvzemnih mest DN 32 ( 5/4«) 20 do 40 odvzemnih mest DN 40 (1 1/2«) Etažne instalacije za 1 straniščni izplakovalnik DN do 2 umivalnika DN 15 1 tuš DN 15 DN 15 (1/2«1 kopalna kad DN vrtni priključek DN tlačni wc izplakovalnik DN 25 Dvižni vodi za več odvzemnih mest: Izberemo dimenzijo cevi z naslednjo najvišjo nominalno vrednostjo posamezne armature

35 Maj 2010 Instalater 35 na priključnem delu priključene cevne instalacije na oskrbovalni vod, je odvisen predvsem od višine vodnega rezervoarja. Tlačne izgube p: Padec tlaka (v bar) izhaja iz višinske razlike h med oskrbovalnim vodom na cesti in od višine odvzemnega mesta (MOT - VR) posamezni upori Z v aparatih, filtru, spojnem materialu, vodnem števcu, na primer pri 15 m 3 /h z nazivnim pretokom 1000 mbar itn. zasunki in ventili v etažah na posameznih cevnih instalacijah -Korozija v ceveh R v mbar/m na pripadajoči cevni instalaciji Razpoložljiva tlačna razlika p vrednost : Razpoložljiva tlačna razlika (v bar oziroma mbar) je preostanek tlaka, ki nastane kot posledica tlačnih izgub zaradi trenja, pri pretoku skozi cevno instalacijo in posameznih aparatih. Tako je na odvzemnih mestih na razpolago potreben minimalni tlačni pretok. Ta se izračuna iz minimalnega oskrbovalnega tlaka v oskrbovalni instalaciji z odbitkom tlačnih izgub in višinske razlike PHU na odvzemnem mestu, preko oskrbovalne instalacije in tudi z minimalnim tlačnim pretokom na odvzemnem mestu. Preprosto povedano: PTR = MOT - VR - MTP na primer Ap vrednost = p min, v pvr - P min. FI (v bar) Padec tlaka zaradi trenja v ceveh Rvred.: Padec tlaka zaradi trenja v ceveh (v mbar/m) je odvisen od tlačne izgube dolžine trenja v ceveh. To pomeni za del instalacije je na razpolago stoječi tlak, razdeljen po dolžini pripadajoče instalacije: PT = PTR : dolžina instalacije, na primer R vrednost = p vrednost : l (v mbar / m) Dimenzija cevi di (DN) temelji na najvišji vodni pretok (m/s) in, za cevi iz materialov (jekla, bakra, plastike, z odgovarjajočo Preglednica št. 2: Minimalni pretočni tlak in izračunani pretok na različnih odvzemnih mestih za pitno vodo (smernice po DIN ) Minimalni tlačni pretok pmin. FI v bar Vrsta odvzemnega mesta za pitno vodo Izračunani pretok VR v l/s pri odvzemu od Mešane vode: hladna = 15 o C topla = 60 o C Izlivni ventil 1) - - 0,30 0,5 brez perlatorja DN ,50 0,5 DN ,00 0,5 DN ,15 1,0 s perlatorjem DN ,15 1,0 DN ,0 Ročka za tuširanje 0,10 0,10 0,20 1,2 Tlačni izplakovalnik za WC DN ,70 1,2 Tlačni izplakovalnik za WC DN ,00 0,4 Tlačni izplakovalnik za WC DN ,00 1,0 Tlačni izplakovalnik za WC DN ,0 Pomivalni stroj za posodo DN ,15 1,0 Pralni stroj za perilo DN ,25 Mešalna baterija za ,0 - tuširanje DN 15 0,15 0,15-1,0 -kopalno kad DN 15 0,15 0,15-1,0 -pomivalno korito DN 15 0,07 0,07-1,0 -umivalnik DN 15 0,07 0,07-1,0 -sedečo kopalno kad DN 15 0,07 0,07-1,0 Mešalna baterija DN ,5 Izplakovalni kotliček DN ,13 Samo hladna ali topla voda TV 1,0 Električni pretočni grelnik vode DN ,10 2) 1) Pri Izlivnem ventilu, brez perlatorja in z nastavkom za privitje pregibne gibke cevi je potrebno upoštevati tlačne izgube v gibki cevi (dolžine do 10 m) in v priključeni napravi (za zalivanje trave), povprečno z dodatnim minimalnim tlačnim pretokom okoli 0,5 bar. 2) Pri popolnoma odprti dušilni spojki. hrapavostjo v cevni instalaciji) in z določenim tlačnim padcem zaradi trenja v ceveh (mbar/m), ki jih povzamemo iz določenih preglednic. Opomba: Pri statičnem tlaku (to je stoječi tlak in ni v ceveh nobenega vodnega pretoka), ne sme presegati 80 % od dovoljenega tlaka vgrajenega varnostnega ventila. V kolikor tlak te pogoje presega, je potrebno delovni tlak, na tlačnem reducirnem ventilu, znižati. a)približna vrednosti za projekti ranje Za začetno projektiranje, pri stanovanjski gradnji, zadostujejo naslednje približne vrednosti za dimenzije cevi, kot so prikazane v preglednici št. 1: Določitev imenskih vrednosti instalacije za pitno vodo je odgovornost projektantov oziroma izvajalskega podjetja. Orientacijske vrednosti za pitno vodo na odvzemnem mestu Opomba: V preglednici niso vključena odvzemna mesta in aparati z visokim minimalnim pretokom ali armature s pretokom in jih je potrebno upoštevati po navedbah proizvajalca. Za točno izračunavanje so na voljo številne preglednice, formularji in računski primeri po DIN , ki pa tukaj niso vsi navedeni. V nadaljevanju so prikazani materiali za cevi, ki jih uporabljamo za izvedbo vodovodne instalacije: Srednje težka in težka navojna cev po DIN 2460 Bakrena cev po DIN EN 1057 Cevi iz legiranega jekla po DVGW-delovni list W 541 PVC-U-cevi PE-LD- in PE-HD-cevi PE-X-cevi, po DIN in

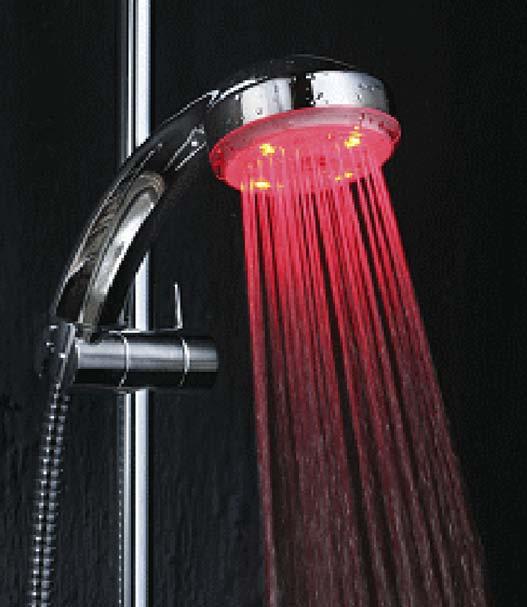

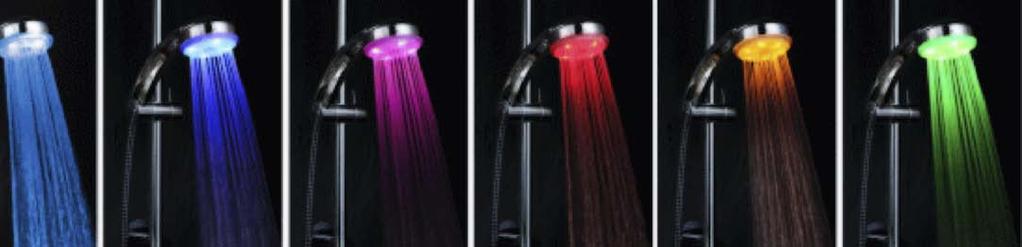

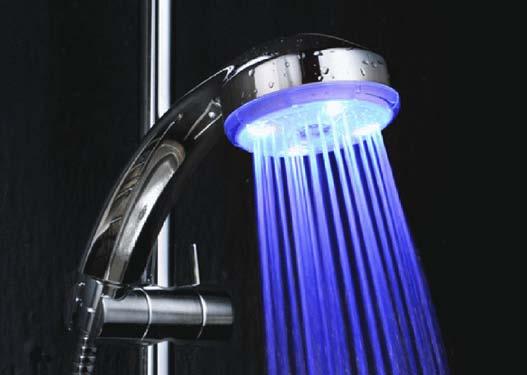

36 36 Instalater Maj 2010 Svetlobne barvne prhe Pri teh svetlobnih prhah za tuširanje prihaja svetloba iz energije, ki jo ustvarja, v glavi ročke vgrajena turbina, ki hkrati ustvarja fascinantno barvo vode za prhanje. Tako bodo postala jutranja tuširanja, obarvana s prijetnimi doživetji. Z novo LED prsno glavo, se vam prinašajo svetlobne barve na vodni kopeli. Pri uporabi ne potrebujete baterije, zaradi česar se ne poveča teža pršne glave. Dovolj je samo, da s pritiskom gumba poženete napravo. Prijetno tiho delovanje vodnih turbin proti pršni glavi zagotavlja energijo za 12 LED diod. Barve si sledijo postopoma od rumene, rdeče, vijolične, modre, zelene in bele. Presenečeni ugotovite, da iz pršne glave teče živa, bistro obarvana voda. LED-pršna glava je zelo kakovosten izdelek in je primerna za uporabo na vseh standardno izdelanih pregibnih cevi. Namestitev je preprosta in se prišteva med otročje lahka opravila. Enostavno odvijemo staro pršno glavo iz gibke cevi in nanjo privijemo novo, LED pršno glavo. Obstaja pa tudi majhna pomanjkljivost, saj postane prhanje za vsakega posameznika dalj časa kot običajno. Toda ne skrbite, pri prhanju s sodobno LED-pršno glavo je poraba vode veliko manjša. In še en nasvet Tuširanje v temi, sam ali v dvoje je vsekakor prijetno doživetje! Toda tudi dnevi v barvah so lahko dobro prepoznavni. Odprti ogenj neandertalcev Odprti taborni ogenj, ki je preko več tisoč let prevladoval v obliki umetnega ogrevanja, so najpogosteje uporabljali za ogrevanje jam v katerih so bivali. Na podoben način so v srednjem veku odprta ognjišča, uporabljali za ogrevanje hiš, ki so bile grajene z ilovico. Ognjišča, ki so bila večinoma postavljena v sredino prostora, so bila zagrajena s kamenjem. Dim so odvajali skozi številne razpoke na stenah, vratih in skozi dimne odprtine v strehi. Najdalje se je takšno ogrevanje zadržalo v deželah z blagim podnebjem v zimskem obdobju, kot na primer v Angliji. Slika Ogenj pri neandertalcih

37

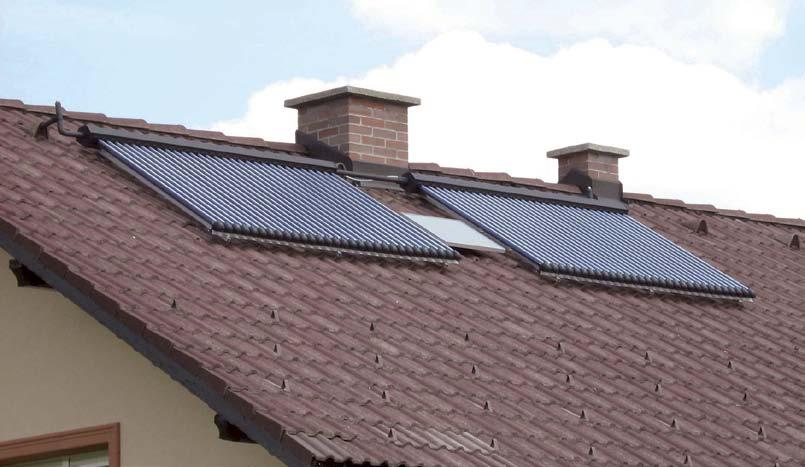

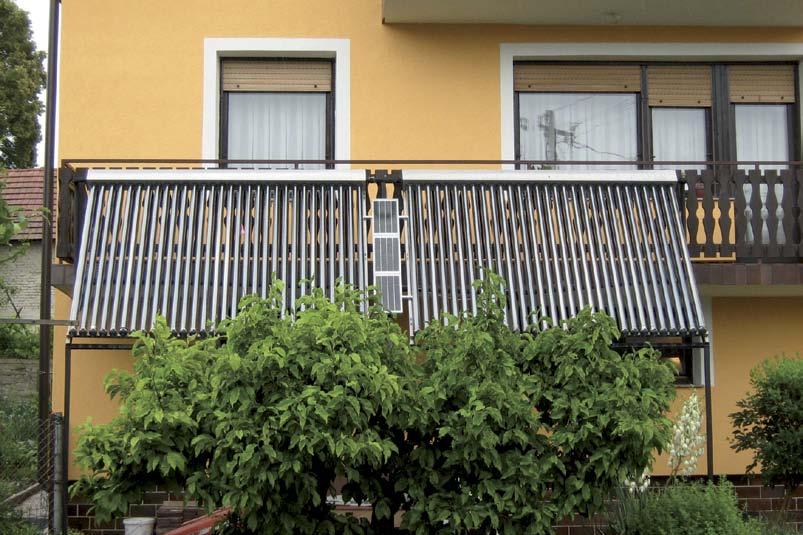

38 38 Instalater Maj 2010 Sonce lahko poganja tudi črpalko Vsakdo pomisli da brez sončne energije sončni kolektorji ne obratujejo, vendar večina kolektorskih sistemov ne obratuje tudi brez električne energije. Poraba energije je sicer majhna, potrebujemo jo za delovanje obtočne črpalke in krmilne enote. rezervno napajanje računalniških sistemov (UPS) ali akumulator z razsmernikom in polnilnikom. Slabost teh sistemov je omejen čas, povečano gretje črpalke (nepravilna oblika napetosti) in menjave akumulatorjev na vsakih moduli niso najboljša izbira, ker delujejo v difuzni svetlobi (delno oblačno) relativno slabo. Najbolje je izbrati tankoslojne (amorfne silicijeve ali CIGS) module. Sicer se vam lahko pripeti da bi sončni kolektorji lahko obratovali električne energije za obratovanje črpalke pa bo premalo. Razred moči modulov je nekaj 10 W. Prav tako je potrebno posvetiti pozornost namestitvi modula, da bo osvetljen kot kolektorji, posebej eventualnemu senčenju modula (dimnik, frčade) sploh pozimi. Lahko pa sistemu pritaknemo tudi akumulator z ustreznim solarnim polnilnikom in omilimo zahteve glede izbire in namestitve modula. Brez električne energije lahko obratujejo samo manjši sistemi, če so sončni kolektorji postavljeni nižje od grelnika vode. Pri starejših sistemih, oziroma kolektorjih z slabim izkoristkom problem ni pereč, pač sistem ne obratuje v času izpada elektrike. Problem se pojavi pri učinkovitejših sončnih kolektorjih ploščatih z selektivnimi premazi in vakuumskih. Pri teh sistemih temperatura v kolektorjih ob izpadu naraste nad vrelišče (lahko tudi več kot 200 o C) in povzroči uparitev tekočine v njih tudi že v času 15 minut od izpada. blem zaradi premajhne raztezne posode in avtomatskega odzračevanja, kar povzroči izgubo tekočine iz sistema. Problem se še lahko pojavi z neustrezno tekočino proti zmrzovanju v sistemu, kar povzroči dvig kislosti lete in korozijo. Rešitev te problematike je več in sicer lahko uporabimo kar 5 let, prednost pa enostavna nadgradnja obstoječega sistema in pa nižja cena 70 do 200 EUR. Lahko se pa odločimo za enosmerni (12V) sistem napajanja direktno z solarnim modulom. Pri tem rabimo ustrezno črpalko in krmilno enoto. Posebno pozornost je potrebno posvetiti solarnemu modulu. Kristalni klasični Kolektorski sistem opremljen z solarnim modulom je dražji za 350 do 500 EUR. Takšen sistem je primeren tudi za počitniške objekte brez električne energije. Ob rešitvi vseh navedenih problemov pa bomo prihranili tudi električno energijo in podaljšali življensko dobo celotnega sistema. Temu lahko res rečemo popolna energetska neodvisnost! Gregor Filipič Ko se oskrba z električno energijo normalizira zaradi pare v kolektorjih pretok tekočine skozi kolektorje ni mogoč dokler se kolektorji ne ohladijo in para ne utekočini.v praksi pomeni da zaradi 15 minutnega izpada kolektorski sistem ne obratuje ves dan. Ob primerno načrtovanem sistemu poškodb sistem sicer ne utrpi, vendar pogosti izpadi skrajšujejo življensko dobo celotnega sistema. Največkrat se pojavi pro-

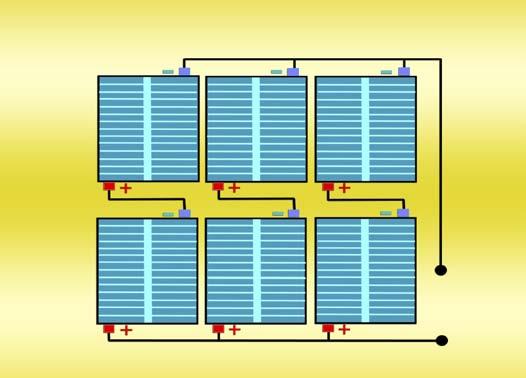

39 Maj 2010 Instalater 39 Učinkovitost sončnih celic Učinkovitost sončnih celic kaže odstotek sončne energije, ki napaja sončne celice in se pretvori v električno energijo. Zato je pomembna karakteristika oziroma kakovost sončne celice. Slika Večje število solarnih modulov Iz preglednice je razvidna učinkovitost običajnih in najbolj upora- celica je naprava, ki sončno ener- znanje. Sončna ali fotovoltaična bljenih vrst solarnih celic. gijo, s pomočjo elektronov, pretvori v električno energijo. Proizvodnja sončnih celic je tehnološko zahteven proces, ki zahteva poglobljeno strokovno Sončna celica je zgrajena iz dveh tankih plasti P in N. To sta dva osnovna tipa polprevodnikov. Zahteve za solarne module so podane po DIN EN Standardizirane velikosti za solarne module ne obstajajo. Tako ponuja vsak proizvajalec, zlasti v zvezi z napetostjo in močjo delovanja modulov le rezultate oziroma meritve, ki jih izdela vsak posamezni proizvajalec. Večje število med seboj povezanih solarnih celic predstavlja solarni modul ali solarni panel. Zaradi zaščite in namestitve večjega števila solarnih modulov so solarne celice med seboj povezane v modulih in obdane z aluminijastem okvirjem. Na prednji strani so zaščitene s steklom. Značilnost solarnih modulov je modularnost, torej jih je mogoče med seboj povezovati in graditi večje solarne sisteme. Če solarne module vežemo zaporedno, s tem povečujemo napetost. Če pa solarne module vežemo vzporedno, povečujemo moč. Brez večjih težav je mogoče ustrezno medsebojno povezovanje večjega števila solarnih modulov in s tem doseg ustreznih parametrov. Na sliki je prikazan način vgradnje večjega števila solarnih modulov in ustrezno električno povezavo. Preglednica: učinkovitost običajno uporabljenih vrst solarnih celic Material Učinek (serijsko izdelanih celic) Monokristalni silicij Približno 17 % Polikristalni silicij Približno 15 % Amorfni silicij Približno 7,5 % CIS (baker indij diselenid) Približno 11 % Kadmij - telurij Približno 9 %

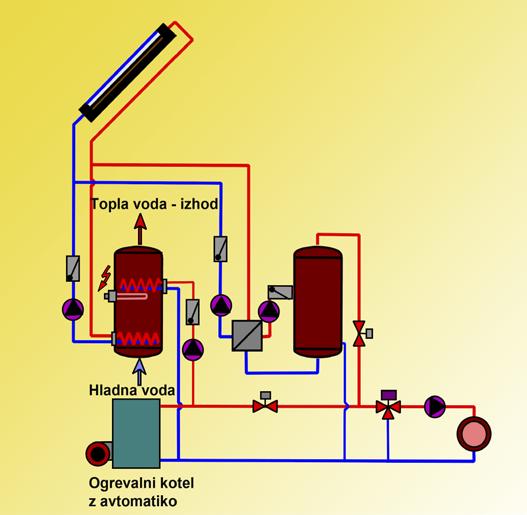

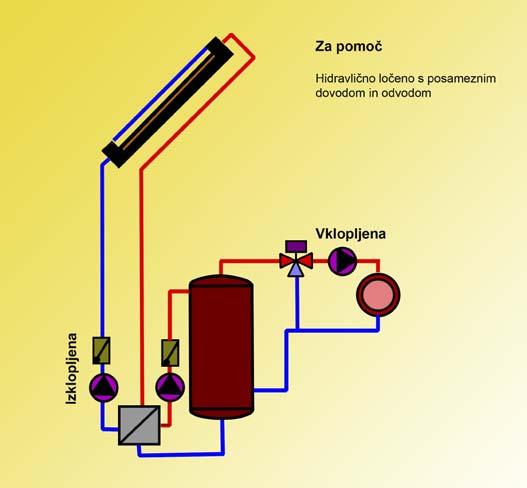

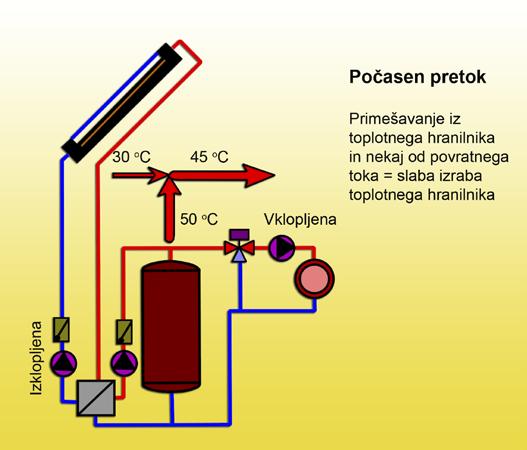

40 40 Instalater Maj 2010 Integracija solarnih sistemov v sisteme ogrevanja Načinov za vključevanje solarnih naprav v ogrevalne sisteme, obstaja veliko. Pri tem igrajo naslednji parametri pomembno vlogo: Slika 1 Počasen tok Vrste ogrevalnih kotlov (kotli z vgrajeno kompletno avtomatiko ali samo z vklop/izklop, pri kotlih za trdno gorivo); Način ogrevalnega sistema: z veliko hranilno maso, na primer talna ogrevanja ali z majhno hranilno maso, pri ogrevanju z radiatorji, ki je lahko visoko ali nizkotemperaturni sistem; Zaželena konstantna temperatura prostora ali dovoljeno nihanje za nekaj stopinj; Zmogljivost sončnih sprejemnikov (površina in učinek sončnih zbiralnikov); Visoka izraba z velikim stroškom ali dobra izraba za nizko ceno. Pri preklopih prihaja pogosto do napak. Na sliki št. 1 lahko vidimo pogosto vklapljanje solarnega hranilnika in ogrevalnega sistema. V prvem trenutku pri tem načinu preklapljanja ni videti nič spornega. Pri tem načinu deluje Slika 3 Toplotne izgube na izoliranih cevnih instalacijah pri temperaturni razliki 20 C, med cevjo in okoljem. samo črpalka za ogrevanje in se tako ne ogreva toplotni hranilnik, temveč samo določeni del povratnega voda za ogrevanje. Tako obtočna črpalka poganja toplo vodo v smeri pretoka, skozi povratni ventil in skozi solarni toplotni menjalnik. Delež prikritega pretoka je odvisen od skupnih pretokov in upornosti vgrajenih fitingov, skozi toplotni hranilnik, na primer skozi toplotni menjalnik, od črpalke in povratnega ventila, v odvisnosti od smeri pretoka. S tem se nehote, s pretokom skozi toplotni hranilnik in solarno napravo, neprimerno zniža ogreta voda, pod potrebno temperaturo predtoka, četudi je v toplotnem hranilniku razpoložljiva temperatura višja. Razen tega, razpoložljiv pretok, skozi dele instalacije (cev, toplotni menjalnik, črpalka) obdrži temperaturo in ima s tem toplotne izgube, ki bi jih drugače lahko preprečili ali se jim izognili. Slika 3 prikazuje oceno izgub za cevi, z različnimi premeri in z različnimi debelinami toplotne izolacije, pri različni temperaturi, ki nastane med cevjo in temperaturo okolice pri 20 C, v razmerju kot je prikazano na sliki. Višja kot je temperaturna razlika, toliko višje so seveda tudi toplotne izgube. Neizolirana obtočna Slika 2 Pomoč za hitrejši pretok Slika 4 - Ogrevalni sistem z regulacijo na ogrevalnem kotlu

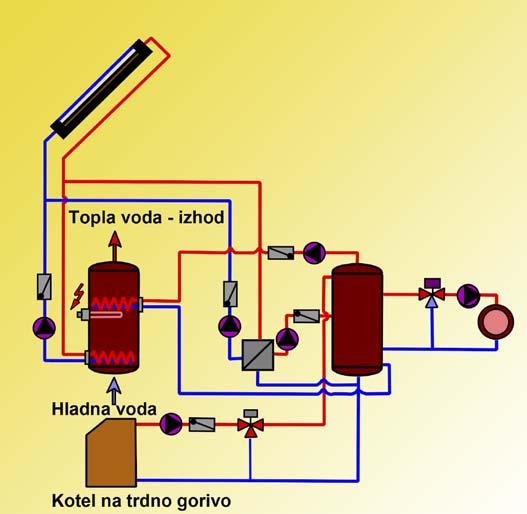

41 Maj 2010 Instalater 41 Slika 5 - Velika površina sončnih sprejemnikov in ogrevanje z kotlom na trdna goriva črpalka in toplotni menjalnik, še znatno dvigneta toplotne izgube. Pri daljših cevnih instalacijah je potrebna dodatna debelina toplotne izolacije. S takšnim preklopom bo stopnja pokritosti sončne naprave zmanjšana. Prikrito zmanjšanje, zaradi počasnega hidravličnega toka, skozi oba krogotoka je mogoče preprečiti, kot je prikazano na sliki št. 2. Vse priklope solarnih ogrevalnih sistemov in tudi sistema toplotne črpalke je treba po možnosti, zaradi počasnega toka, pregledati in po potrebi spremeniti. Na sliki št. 1 je prikazan primer s počasnim tokom in na sliki št. 2, primer pomoči za hitrejši pretok. V nadaljevanju sta prikazana še dva primera za hidravlično vključitev solarne naprave v ogrevalni sistem. Na sliki št. 4 je prikazan ogrevalni sistem z regulacijo na ogrevalnem kotlu, vklop/izklop ali modulirani plinski kotel z učinkovito regulacijo ter sistem z nizko termično maso. Za odpravo toplotnih nihanj od dobljene toplote sončnih sprejemnikov, moramo vgraditi vmesni toplotni hranilnik za potrošno toplo vodo ali predvideti toplotni hranilnik za ogrevanje. Ogrevanje, preko sončnih sprejemnikov, lahko zagotovimo s toplotnim menjalnikom. V slednjem primeru, da se lahko doseže večji učinek, moramo vendarle vgraditi dodatno obtočno črpalko. Polnjenje hranilnika preko avtomatskega toplovodnega kotla ni zaželeno, saj so izgube, zaradi zagona ogrevalnega kotla in direktnega ogrevanja hranilnika, višje od pridobljene toplote. Slika št. 5 prikazuje veliko površino sončnih sprejemnikov in ogrevanje z kotlom na trdna goriva. Kotel za trdna goriva je, s slabo ali sploh brez ustrezne regulacije. Lahko ga polnimo le enkrat, z zadostno količino goriva. Zato moramo imeti vgrajen toplotni hranilnik, ki prevzame vso razpoložljivo energijo. Pri veliki površini sončnih sprejemnikov, dovajanje toplote v toplotni hranilnik za ogrevanje, skozi vgrajeni toplotni menjalnik, ni smiselno, saj je površina toplotnega menjalnika premajhna. Bolj priporočljiva je vgradnja zunanjega toplotnega menjalnika in obtočne črpalke. V tem primeru pripravimo toplo vodo v toplotnem hranilniku za centralno ogrevanje, kar je prednost za poljubno razpolago tople vode. Vsekakor so, zaradi tega višje toplotne izgube, saj je potreben pretok vode skozi dva vroča toplotna hranilnika. Sušilniki perila s toplotno črpalko Sušilniki perila z vgrajeno toplotno črpalko, so energijsko varčni aparati in odvajajo izrabljeni zrak iz prostora na prosto. Tradicionalni način sušenja perila je zagotovo eden od najcenejših in okolju najbolj prijaznih možnosti. Toda sušilec perila in oblačil vse bolj konkurira kot alternativa, predvsem zaradi prihranka prostora pri sušenju. Vendar pri tem ne prihranimo samo na prostoru, povrhu vsega je tudi perilo veliko bolj mehko in prijetno na dotik. Zavedati se pa tudi moramo velike rabe in vsak dan dražje električne energije. Zato je treba biti pri nakupu sušilnika za perilo zelo pozoren, da ne pademo v past. Pri nakupu moramo dobro pregledati priporočila pooblaščene ustanove za kvaliteto in katere prednosti nudi sušilnik perila z vgrajeno toplotno črpalko. Naprave, ki so opremljene s toplotno črpalko, lahko prihranijo tudi do 40 odstotkov energije. Odvod odpadnega zraka za sušenje ima jasno prednost pred kondenzacijskimi sušilniki in so energijsko varčni in cenovno ugodni. Vendar pa je postavitev sušilnika zelo zahtevna, ker je treba voditi vroč in vlažen zrak na prosto. V prostoru kjer je nameščen sušilnik perila mora biti vgrajeno vsaj eno okno ali izvedena odprtina v zidu za odvod zraka. To lahko izvedemo s pregibno izpušno cevjo, ki jo vodimo po najkrajši poti na prosto. Prostor, kjer je nameščen zračni sušilnik Slika Sušilnik perila z vgrajeno toplotno črpalko mora biti dobro prezračevan, Na voljo so tudi v obliki Whirlpoola, vendar je njihova cena zelo tako, da lahko ohlajeni zrak odvajamo. Tudi sušilniki perila visoka. Nakup pa je vendarle njihova velika prednost, predvsem so dobavljivi v različnih energijsko učinkovitih kategorijah. zaradi nizke rabe energije.

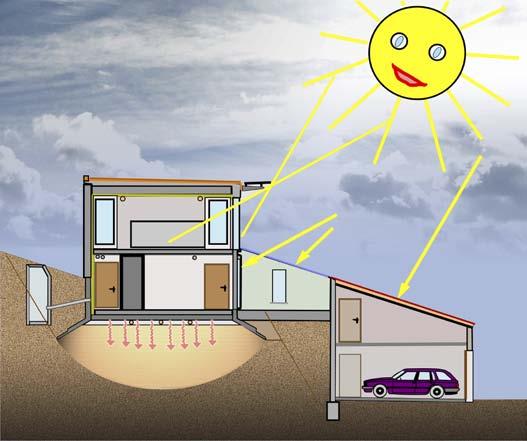

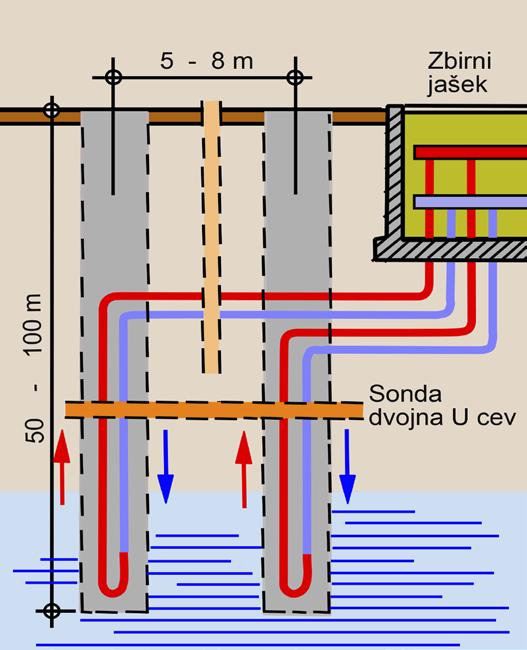

42 42 Instalater Maj 2010 Sončna hiša z zemeljskim hranilnikom Z nenehnim razvojem sončnih sprejemnikov, postaja vse večji poudarek tudi na sončnih hranilnikih. Časi, ko smo kupili sončni sprejemnik in kombinirani toplotni hranilnik za hranjenje pridobljene sončne toplote za maksimalno nekje do 3 dni in, smo jo lahko dogrevali z električnim grelnikom ali pa ga povezali s toplovodnim kotlom, se vse hitreje izmikajo. To je opazno predvsem v energetsko razvitejših državah. Na sliki je prikazan način sončne hiše z zemeljskim toplotnim hranilnikom Počasi raste zavest, da je potrebno sončno toploto shraniti takrat, ko je ta na razpolago in jo rabiti takrat, ko je potrebno. Pri odločitvi za takšno gradnjo je potrebno predhodno preučiti in uskladiti številne detajle. Zato je prav, da se pri takšnem delu odločimo pridobiti pravega strokovnjaka. Najprimerneje je, da se odločimo za strokovnjaka iz gradbeništva in strojnih instalacij. Pred tem pa še preverimo njune strokovne reference iz tega področja. Eden izmed načinov za sezonsko skladiščenje presežne sončne energije je zagotovo toplotni zemeljski hranilnik. Pri tem opisanem konceptu je, preko sončne naprave in vmesnega toplotnega hranilnika (za proizvodnjo tople vode in ogrevalnega registra za prezračevalno napravo,) presežno energijo, v obliki kače zavitih cevi na talni podlagi zgradbe, mogoče prenesti toploto, v zemljo pod hišo. Shranjene energije je dovolj, da ta, preko zemlje ogreti zrak, napaja v toplotni menjalnik prezračevalne naprave ter zagotovi ostanek toplote v obdobjih, ko ni na razpolago dovolj sonca. Pri tem načinu je osrednjega pomena prezračevalna naprava, ki lahko shranjeno energijo ponovno sprosti. Ovoj hiše Standardi za pasivne hiše zahtevajo vgradnjo velikih površin oken na južni strani zgradbe in s trojno zasteklitvijo, ki imajo vgrajeno fiksno ali premično sončno zaščito, kakovostno toplotno zaščito in nizko rabo energije. Zemeljski hranilnik Tehnične zahteve za izvedbo Visoko učinkovit prezračevalni sistem z izrabo povratno pridobljene toplote, sesanje preko zračne vrtine, zrakzemlja, toplotni menjalnik pa je vgrajen v zemeljskem hranilniku; Solarna naprava (velikosti približno 30 m 2 ) s strešnim nagibom okoli 25 in sončni sprejemniki, na fasadi pod kotom 90 ; Solarni vmesnik - na primer kombinirani hranilnik za pripravo tople vode in pogon toplotnega menjalnika za prezračevalno napravo; talna plošča s toplotnim prenosnikom za vnos toplote k zemlji, za shranjevanje presežene solarne energije; zemeljski hranilnik z bočno izolacijo. Sončne hiše z PTI in PCM toplotnim hranilnikom Sončne hiše, opremljene s PTI (prosojno toplotno izolacijo) in ovoj zgradbe, ki je istočasno površina za pridobljeno energijo, sledijo neki drugi filozofiji. Tukaj se zbrana sončna energija, ki je shranjena v stenah, postopoma pomika v prostor. Zaradi modernih fasadnih sistemov, s specialnimi steklenimi prizmami in z integriranim PCM slojem, kot latentnim toplotnim hranilnikom (lahko shrani 10 krat več energije kot beton). Ob eventualnem pregretju shrani odvečno toploto v solarno steno in jo, po potrebi, odda skozi noč ali v oblačnih dnevih, v prostor. Energija je termo kemijski reverzibilni hranilnik (brez izgub), ki se skozi faze spreminja (v trdno tekoče stanje) in se ponovno sprosti. Sončne hiše, ki delujejo s takšno zasnovo, jih praviloma uvrščamo med pasivne hiše z vgrajeno prezračevalno napravo (tudi za distribucijo toplote) in jo naredimo»konvencionalno«s pasivno hišno tehniko.

43

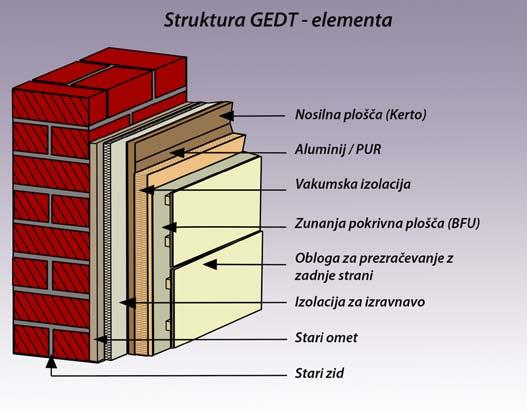

44 44 Instalater Maj 2010 Novi izolacijski materiali V zadnjem obdobju so se na tržišču pojavili novi, alternativni izolacijski materiali, ki naj bi zadostili težnjam za okolje in prijazni gradnji. Po vsestranski presoji njihovih lastnosti in vplivov, so na zdravje ljudi ter okolje obetavni, vendar še ne moremo trditi, da v celoti izpolnjujejo naša pričakovanja. Pri odločanju glede izbora materiala, njegove zanesljivosti in cene, je pomembno tudi poznavanje posledic naše odločitve za okolje. Slika 1 Naknadno vgrajena vakuumska toplotna izolacija Resol - trda pena: Paketi izolacijskih materialov, debeline 16 cm zelo občutljive. VIP plošč ne so zaradi njihovega tankega ovoja ali več, niso vedno primerni za moremo sproti rezati ali prilagajati na gradbišču. Modeli morajo vgradnjo na zunanje stene, ob pločnikih ali na okenskih okvirjih. biti točno izdelani že v proizvodnji in pripravljeni za vgradnjo Izolacijski materiali iz Resol pene, že na veliko vgrajujejo v Veliki na fasado, kot sendvič elementi. Britaniji in Nemčiji. Možna vgradnja je prikazana na sliki št.1. Z Resol toplotno izolacijo se je zmanjšala λ vrednost na okoli 0,022 W/mK; tako se lahko debelina izolacije zmanjša za okoli 50 do 70 %. Vakumska izolacija že nekaj let pomeni, kot razvoj novega izolacijskega materiala in z vrednostjo λ okoli 0,0004 (laboratorijske meritve) in 0,008 na objektu (vrednost enega elementa, vključno z robno povezavo) in ima, do desetkrat boljše izolacijske sposobnosti, od dosedanjih izolacijskih materialov. U-vrednost 0,25 W/m 2 K za zunanji zid, za namestitev na zgradbo zadostuje že 3 cm debela izolacijska plošča. Vakum izolacijske plošče (VIP) Okoljski vidiki pri izbiri gradbenih in izolacijskih materialov Izbira materialov je zelo pomembna za blaginjo prebivalcev. Neodvisno od škodljivih emisij, uspešne uravnave vlažnosti, razumnih pogledov in razumevanj, je uporaba gradbenih materialov, v vsakem primeru nujno potrebna. Z ekološkega vidika je potrebno, da so vsi vgrajeni materiali izdelani iz surovin, ki so primerni za reciklažo ali izdelani iz obnovljivih surovin. V kolikor zgradba ni več potrebna, Preglednica št. 1: Potrebna primarna energija za izdelavo, skupaj z vgradnjo izolacijskega materiala, v lwh/m 3 Vrste izolacijskih materialov V kwh/m 3 Na vrhu vgrajenih izolacijskih materialov so kovinske, na primer: Aluminij pločevina Svinčene plošče Bakrena pločevina Betonsko železo 20. do Sledijo plastični in stekleni materiali, na primer: Polietile PVC Steklo Kot naslednji so omenjeni žgani materiali, na primer: Opeka za zunanji zid Polni zidak 1, Zidak z navpičnimi luknjami 950 Porasti zidak z luknjami 600 Strešna opeka Sledijo nežgani masivni gradbeni materiali, na primer: Betonska nežgana opeka 850 Porobetonski blok 0,7 650 Les Apneno - trdna opeka 450 Naravni polirani bloki 200 Apneni peščenec - Yali 189 Naravni kamen, drobljen 70 Izolacijski materiali, ki se razlikujejo glede na proizvodni proces in gostota materiala, na primer: Lesna volna v ploščah 35 Oblanci 50 Izolacija iz celuloze, razsuta 58 Plošče iz celuloze Suhe plošče iz plute Ovčja volna, lan Pluta v zrnih 90 Bombaž Kokosovo vlakno 95 Ekspandirani Perlit Mineralno vlakno Penasto steklo Vezana pluta 360 Plošče polistirena (XPS) Plošče polistirena (EPS) Lesna vlaknasta izolacija (razstresena) Lesne vlaknaste plošče Plošče iz poliuretena (XPS) PU - pena

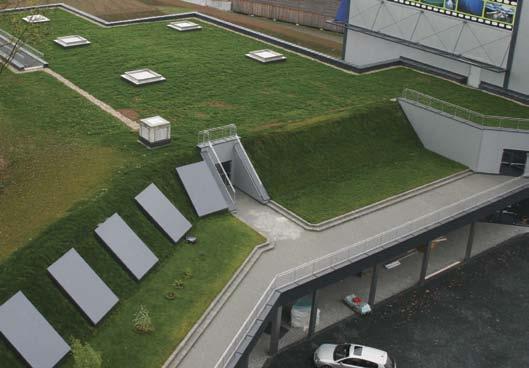

45 Maj 2010 Instalater 45 se zahteva, da vse te materiale recikliramo ali uporabimo tudi za kompostiranje ali pa, da jih lahko varno odložimo na odlagališče. V vse te zahteve še zdaleč niso zajeti vsi gradbeni materiali. Pri energetski prenovi je nujno potrebno upoštevati energetske zahteve in zahteve za proizvodnjo gradbenih materialov. Izolacijski materiali, po eni strani pomagajo prihraniti energijo pri ogrevanju, po drugi strani pa so, kot vložek za primarno energijo pri proizvodnji, izraženo v [ kwh/m 3 ] in se zelo razlikujejo od gradnje in toplotne izolacije (preglednica št. 1). Trendi kažejo, da je pri razvoju oblikovanja grajenega okolja, pomemben trajnostni pristop ob poudarjeni skrbi za okolje in človeka. Področje toplotnoizolacijskih materialov je, z vidika vključevanja v tako imenovanih ekoloških materialov v zgradbo, še posebej zanimivo. Optimalnega toplotnoizolacijskega materiala torej še nimamo, zato morajo odločitve o izbiri materialov temeljiti na vsakokratni presoji prednosti in slabosti. Vse bolj se kaže, da graditelji ne želijo samo zmanjšati rabo energije v zgradbi, in tako manj obremenjevati okolje. Njihova želja je, da se v prihodnosti vgrajujejo le okolju prijazni materiali. Na trgu je na voljo veliko različnih toplotnoizolacijskih materialov, ki so izdelani iz naravnih surovin in iz recikliranih izdelkov. Pri teh izdelkih je, poleg nekaterih izpostavljenih okoljskih prednosti, potrebno vzeti v zakup tudi določene slabosti, v primerjavi s klasično uporabljenimi materiali. Toplota ostane v hiši V kolikor želimo znižati strošek porabe energije in se odločimo za energijsko učinkovito gradnjo, ni potrebno misliti, da bomo zaradi tega morali v zimskem času zmrzovati, se pokrivati z odejo ali celo izklapljati centralno ogrevanje. Kakšna je razlika med nizkoenergijsko hišo, 3 litrsko in pasivno hišo? Nizko energijska hiša se odlikuje z zelo dobro toplotno izolacijo. Po pravilu znaša poraba kurilnega olja okoli 4 litre na kvadratni meter stanovanjske površine. Razen izvedene dobre toplotne izolacije, pa lahko boljšo toplotno vrednost dosežemo tudi z vgradnjo oken s kvalitetnimi toplotno izolacijskimi okni. Kot alternativa se nam ponuja za ogrevanje uporaba obnovljivih virov energije, kot je sonce in uporaba biomase. Seveda pa ob upoštevanju predpisanih standardov, ki veljajo za nizko energijsko hišo, lahko enak učinek dosežemo tudi pri obnovi stanovanjskega objekta. Slika 1 Južna stran pasivne hiše Prav tako se lahko v poletju izognemo neprijetnostim zaradi pregrevanja stanovanja in velikih stroškov za energijo klimatske naprave. Za dobro izolirane hiše štejemo tiste, katerih zunanji ovoj je obdan s toplotno izolacijo debeline od 40 do 60 cm, okna pa so zastekljena s troslojnim toplotno zaščitnim steklom, saj le tako zagotovimo, da toplota ostane v hiši. Svež zrak pa zagotovimo s prezračevalnim sistemom in z rekuperacijo odpadne toplote. Več kot 80 % toplote moramo z odpadnim zrakom speljati skozi toplotni menjalnik in ga ponovno dovesti v prostor, skupaj s svežim zrakom. Tako se na primer, dovajani hladen sveži zrak s temperaturo 0 C, s pomočjo odpadnega zraka, ki ima okoli 20 C segreje do 16 C.

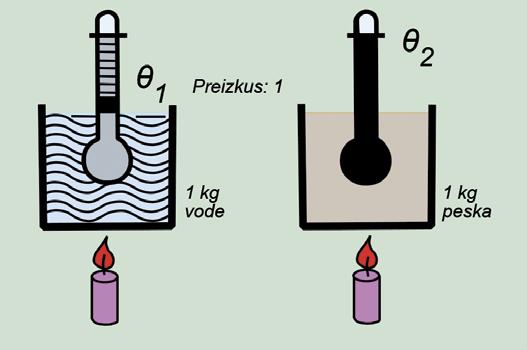

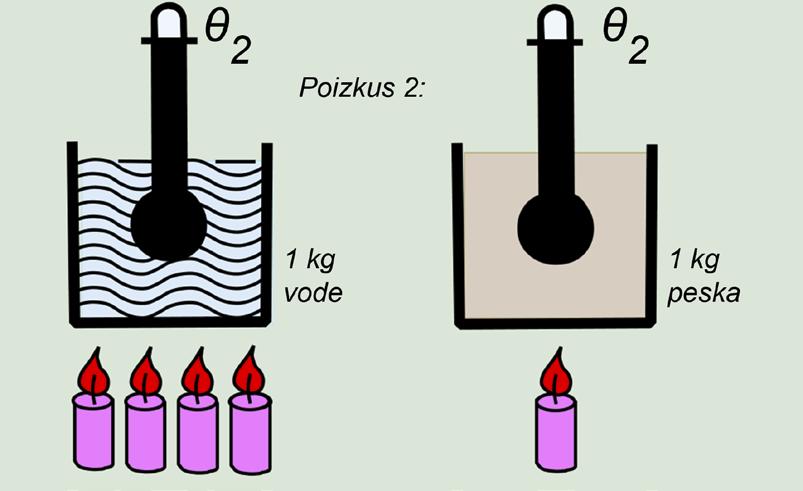

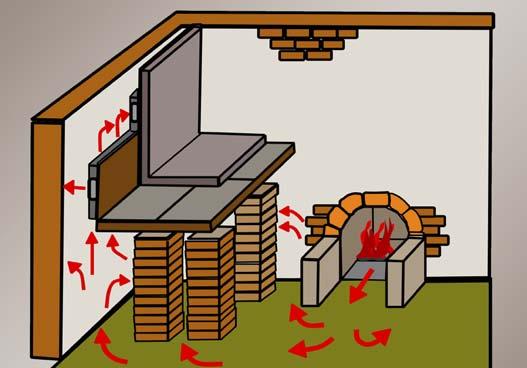

46 46 Instalater Maj 2010 Toplotni hranilnik Polega toplotne zaščite v zgradbah, ima toplotni hranilnik, predvsem v posameznih gradbenih delih, velik vpliv na načrtovanje ogrevalne naprave in je pogosto zanemarjen. Tako vpliva na hranilno sposobnost gradbenih materialov in odločilno na sobno klimo ter na možnosti za pasivno uporabo sončne energije. Globalni pomen je zmogljivost zemeljske površine in oceanov, ki omogočajo uravnoteženi učinek za življenje na Zemlji. Pomen Shranjevanje toplote pomeni sposobnost gradbenih materialov in delov, kakor ogrevalnih medijev (kot je voda, zrak itn.),toploto, ki jo prejemajo in oddajajo hraniti. Zmožnost toplotnega shranjevanja zgradbe je odločilnega pomena saj je odgovorna za klimo v prostoru. Toplotna hranilna sposobnost materialov lahko toploto sprejme in jo z nekoliko zakasnitvijo odda ponovno v prostor, zaradi česar ima potemtakem izenačeni toplotni učinek: Zmožnost skladiščenja toplote s toplotnim ovojem zgradbe ima velik vpliv na čas ogrevanja in na čas ohlajevanje prostora. To pa se lahko izraža po načinu delovanja in uporabi prostora v pozitivnem oziroma negativnem pomenu. V zimskem obdobju nastopijo posamezni gradbeni deli kot Preglednica št. 1: Približne orientacijske vrednosti za specifično toplotno moč c Material Centralno ogrevanje uporabljamo za shranjevanje toplote ogrevalnih medijev (na primer, voda, zrak ali para), ki lahko toploto prenesejo na večje raz- Voda hranilniki toplote. Ti absorbirajo toploto, ki jo prejmejo iz sončne energije ali iz centralnega ogrevanja ter jo shranijo v gradbenih delih, ki so se v dalje. Za shranjevanje toplote (kot na primer, lončene peči, talno, stensko in stropno ogrevanje ali električno termoakumulacijsko času ogrevanja segreli in nato ogrevanje), lahko z zakasnitvijo segrevajo zrak v prostorih. V poletju nosijo toplotno hranilni toploto shranijo in jo postopno, v daljšem časovnem razdobju, oddajajo v prostor. gradbeni deli izrazito vlogo pri uparjanju, ki je izrazito Specifična toplotna moč c pri nihanju zunanjih tem- peratur in se izraža v tako imenovanem temperaturnem amplitudnem razmerju. Večina vrst ogrevalnih sistemov, bo najprej mogoča samo s shranjeno toploto ogrevalnih medijev ter z ogrevalnimi površinami: c in kj/(kg-k) Anorganski gradbeni in izolacijski materiali Les in lesni izdelki Rastlinska in tekstilna vlakna Umetni materiali iz pene in plastike Aluminij 0,800 Različne kovine 0,400 Zrak (p = 1,25 kg/m 3 ) Specifična toplotna moč c, je potrebna toplota za dvig temperature vode za en kelvin, približno 4181 jouleov na kilogram, kjer je kilogram podana količina. To meritev zapišemo kot c = 4181 J /kg K. Na ta način se specifična toplota obnaša kot ekstenzivna količina in je neodvisna od delitve termodinamskega sistema. Na splošno je odvisna od vrste snovi. Mednarodni sistem enot predpisuje za specifično toploto enoto J kg-1 K-1. Pri homogenih telesih je specifična toplota enaka toplotni kapaciteti na enoto mase telesa. Enake količine različnih vrst materialov (na primer, voda, pesek, imajo, pri enakem dovajanju toplote, različni porast temperature, kar je razvidno s slike št. 1). Ali pa: enaka masa različnih vrst materialov potrebuje, za enak dvig temperature različni dovod energije. To torej pomeni, da so shranjene različne količine toplote (glej sliko št. 2). V preglednici št. 1 so podane približne orientacijske vrednosti za specifično toplotno moč c, za različno pomembne materiale po DIN EN

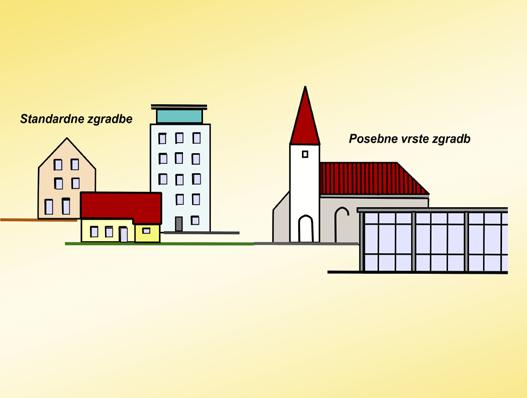

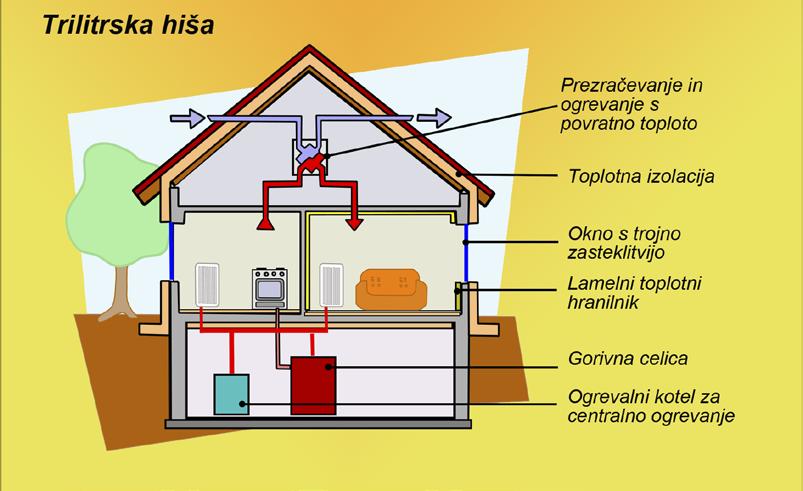

47 Maj 2010 Instalater 47 Trilitrska hiša (3 - litre - hiša) Ne samo gradnji novih sodobnih stavb, vse večji pomen se daje tudi sanaciji starih stavb, in sicer tako, da bi se dosegla letna primarna raba energije 30 kwh/m 2, kar je preračunano v kurilno olje okoli 3 l/m 2. Ta varčen način»tri litrske hiše«je analogno prikazana k»avto na tri litre«. Ta varianta se je ustalila že koncem 90. let, kot boljša izmed variant nizko energijskih hiš (NEH). Trilitrska hiša je prav tako kot tudi»ultra energijska hiša«, marketinško zaščitena. Do danes ni določeno kaj uporabljati, koristno energijo, končno energijo ali primarno energijo. Z razširjanjem predpisov o varčevanju z energijo, ki vključujejo tudi izračun količine porabe končne energije in ovrednotenje primarnih energetskih naprav, se definicija razširi in na novo interpretira. Slika prikazuje obnovo hiše in preureditev v 3 litrsko hišo. Pri ogrevanju z regenerativnimi sistemi, kot so ogrevanje z lesom, površinsko bližnjo geotermijo ali čem podobnim, ta izračun ni primeren, ker prihaja do visokih vrednosti potrebe po energiji, zaradi razvrščanja po primarni energiji, glede na dobre izračune pri regenerativnih sistemih. Ultra nizko energijska hiša (hiša»tri litre«) je nadgradnja nizko energijske hiše (NEH), ki se ne distancira od konvencionalnih ogrevalnih tehnik, kot pri pasivni hiši. To nam dokazuje, da je mogoče standard nizko energijskih hiš izpopolniti, tako, da konvencionalno energijsko varčno hišno tehniko in dobro toplotno izoliran objekt v načrtih združimo. Porabo energije pri NEH tako znižamo iz 7 litrov/m 2 na 3 litre/ m 2. Torej na manj kot na tretjino, kot je poraba pri konvencionalni novogradnji 10 litrov/m 2. Hiše na»tri litre«so se pojavile v sredini 90 let. Material za gradnjo je les. Hiše so grajene pod nadzorom institucij, ki jih načrtujejo. V osnovi je hiša»tri litre«predhodnica energijsko varčne hiše. Pri energijsko varčni hiši je določeno, da je poraba primarne energije med 40 in 60 kwh/m 2. Tukaj je upoštevana tudi priprava tople sanitarne vode. Nizko energetski objekti so objekti, ki letno ne porabijo več, kot 34 kwh/a primarne energije na m 2, kar je enakovredno 3 litrom kurilnega olja. Ta količina kurilnega olja mora zadostovati za ogrevanje (končna energija), za pogonsko energijo črpalk in podobno pomožno energijo. V to količino energije ni zavzeta priprava tople sanitarne vode. Slika Obnova in preureditev obstoječe hiše, v 3 litrsko Vrste objektov Po DIN EN razlikujemo dve vrsti objektov za izračun toplotnih obremenitev; standardni in posebni primeri. Razen tega obstajata tudi dve različni pripravi metod izračuna,»po natančnem«in»poenostavljenim«postopku. Standardni primeri: Se v veliki večini primerov nanašajo na številne, v praksi se nahajajoče zgradbe, ki imajo omejeno višino stropov do 5 m in se ogrevajo pod standardnimi ogrevalnimi pogoji. Sem vključujemo stanovanjske, pisarniške in upravljanje stavbe, šole, knjižnice, bolnišnice, sanatorije, hotele in restavracije ter poslovne stavbe in industrijske objekte. Posebni primeri: Sem spadajo dvorane z veliko višino stropov in stavbe, z bistveno različno temperaturo zraka in s srednjo sevalno temperaturo. Podatki, potrebni za izračun toplotne obremenitve (pri standardni zunanji in notranji temperaturi ter gradbeni podatki, itn) so načeloma enostavni, za izčrpno in enostavno obdelavo izračunov.

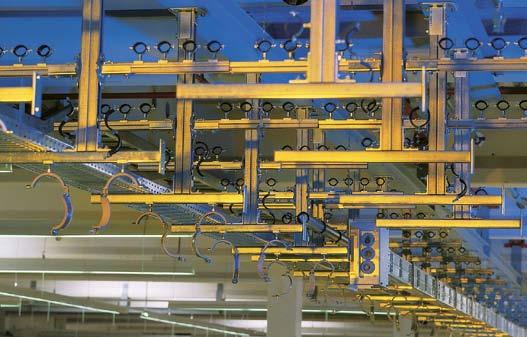

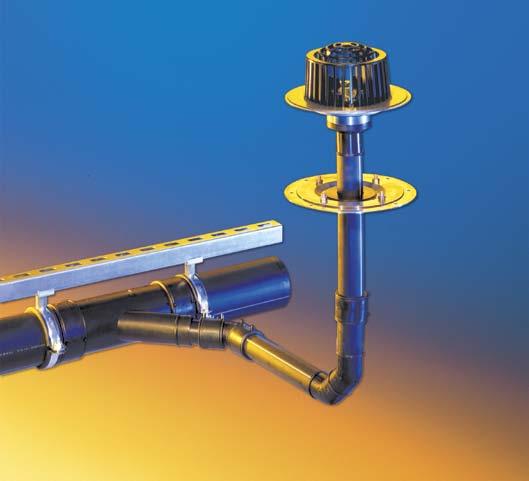

48 48 Instalater Maj 2010 Sistem konstrukcij za solarne sisteme in protikorozijski zaščitni sistem (HCP) Vzdrževanje - strankam prijazno in osebno Ignac Jantelj, direktor podjetja SIKLA d.o.o. Pečat kvalitete Sikla Sikla z inovativnimi sistemi izdelkov in individualnimi rešitvami ustvarja učinkovite povezave za stavbno tehniko, industrijske naprave in inženiring. Pečat kvalitete Sikla je sinonim za inovativnost, profesionalne storitve načrtovanja in hkrati servisni paket, prilagojen potrebam strank. Naša inovativnost ter kompetentnost pri načrtovalnih in servisnih storitvah, sta podlaga za zanesljivost in kvaliteto podjetja Sikla. Naš nov pečat kakovosti združuje vse te tri dejavnike uspešnosti. Inovativnost - zanesljive rešitve Izdelki Sikla so sinonim za prihranek časa pri montaži, enostavnejšo namestitev in optimalne stroške. Razvoj novih izdelkov poteka v duhu sistemske ideje, kar pomeni, da so vsi pritrdilni sistemi Sikla med seboj združljivi in uporabnikom nudijo prav vso svobodo, ki si jo želijo. Načrtovanje - zmogljivo in kompetentno Z našim znanjem smo vam na voljo za kompetentno svetovanje pri vaših domačih in mednarodnih projektih. Zmogljiva distribucija razpolaga z odličnimi orodji, ki zagotavljajo individualno obravnavo strank ter obsežen svetovalni servis. Naš logističen koncept je jamstvo za kratke dobavne roke. Obsežno ponudbo storitev nenehno prilagajamo zahtevam trga in naših strank. Pečat kvalitete Sikla prodajni programi Sikla proizvodi s svojo kvaliteto in našo ekipo že v fazi projektiranja in izvedbe del nudijo enostavne rešitve, ki zadovoljujejo naše partnerje. Naš način dela je sodelovanje že v fazi projektiranja objekta in iskanja optimalnih rešitev skupaj s projektanti in izvajalci del. Siconnect Najbolj prepoznavni prodajni program podjetja Sikla je sistem SICONNECT. Podjetje Sikla d.o.o. je vodilno slovensko podjetje za prodajo montažnih elementov konzoliranja oziroma SICONNECT - montažni elementi za pritrjevanje vseh vrst in dimenzij cevi in drugih elementov obešanja za pritrjevanje vseh vrst in dimenzij cevi ter drugih elementov v industriji ter nizki gradnji na vse vrste zidov in stropov. V devetih letih obstoja je podjetje SIKLA d.o.o. vzpostavilo mrežo sodelavcev z več kot 90 projektanti in arhitekti. Siklin sistem konzoliranja uporabljajo tako v mesni industriji, polnilnicah vode, farmaciji, bolnišnicah, tekstilni industriji, trgovskih centrih, šolah kot na čistilnih napravah, v toplarnah in drugje. Siaqua Vsem je že tudi dobro poznan sistem SIAQUA, ki je namenjen odvodnjavanju ravnih streh in odvodnjavanju nizkih gradenj. V zadnjih štirih letih smo odvodnjavanje uredili na več kot 250 objektih Sistem Siaqua ponuja podjetje SIKLA d.o.o., tako kot tudi pri vseh drugih programih, že od faze projektne dokumentacije, dobave materiala, do same montaže. Nudimo vam: pripravo tehnične dokumentacije po vašem projektu izračun izometrije za vas in vaše projektante montažne mape montažo in nadzor montaže tehnično dokumentacijo za prevzem izposoja strojev za spajanje cevi Framo Z veliko hitrostjo se na slovenski trg prebija tudi sistem FRAMO, ki vam nudi največjo prostorsko prilagodljivost, najmanj dela pri vgradnji ter preizkušeno varnost. Framo 80 je več funkcijski montažni sistem za srednje velike obremenitve, ki prepričuje s svojimi neomejenimi možnostmi za tridimenzionalno povezovanje. Naši, za uporabo specializirani tehniki vam profesionalno podporo nudijo že v fazi načrtovanja in razpisa. S svojim znanjem narišejo risbe CAD, izdelajo kosovne sezname ter statične izračune in najdejo najbolj optimalno rešitev pritrditve. SIAQUA - podtlačno odvodnjavanje ravnih streh Zaprti profil Framo odlikuje zelo visoka torzijska togost, prilagajanje je brez stopenjsko in zanesljivo zaščiteno z oblikovno zaključenim povezovanjem. Inovativna tehnika povezovanja jamči izredno učinkovito vgradnjo.

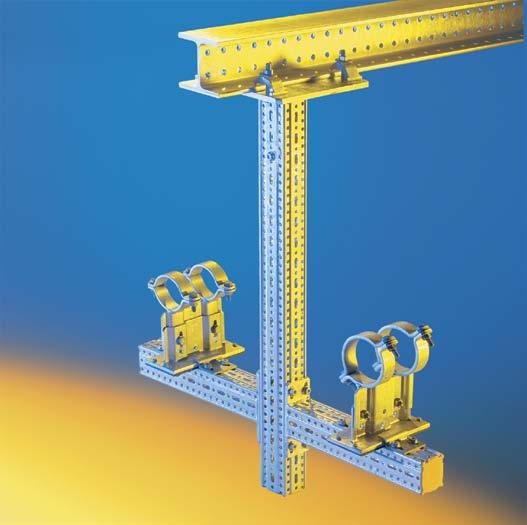

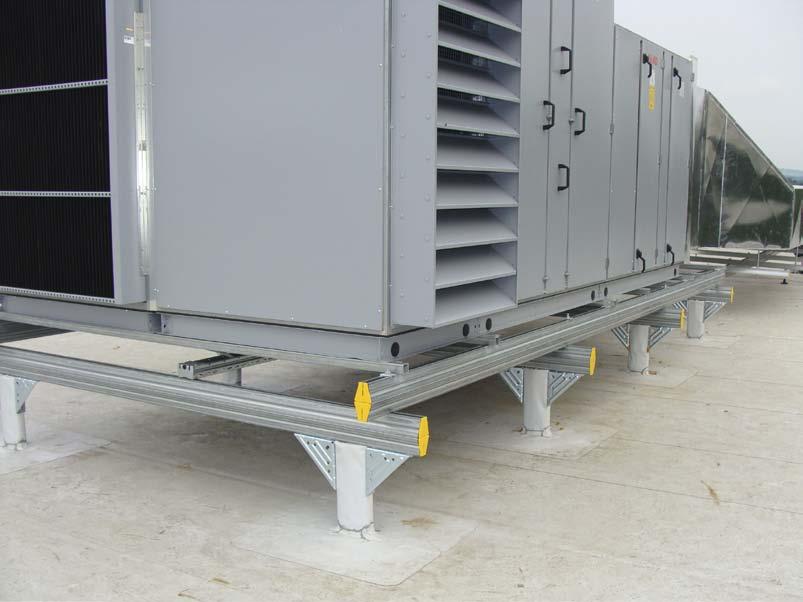

49 Maj 2010 Instalater 49 FRAMO - Prikaz večstranskih prednosti sistema Framo Konstrukcija za klimate in Konstrukcija pa je primerna za hladilne agregate vse vrste klimatov in hladilnih agregatov. V Sloveniji se hitro uveljavlja tudi SISTEM KONSTRUKCIJ ZA KLIMATE IN HLADILNE AGREGATE, ki ga odlikuje več prednosti. Montaža je hitra, enostavna in praktična. Prav tako nobena nosilnost za omenjen sistem ni prevelika, čeprav je teža same konstrukcije majhna. Sistem odlikujeta še hitra dostava in fleksibilnost, saj je lahko v stoječi obliki ter tudi v viseči obliki. Vgradna konstrukcija za solarne sisteme Podjetje SIKLA d.o.o. po novem nudi v svojem programu med drugim tudi izvedbo kovinske konstrukcije za solarne sisteme. Ta novost prodajnega programa SIKLA, ki je že osvojila celotni nemški trg, se je odlično prijela tudi pri nas v Sloveniji. S prvovrstnim materialom in izvrstno montažno ekipo je Siklin sistem konstrukcij za solarne sisteme na poti, da tudi v Sloveniji postane prava uspešnica. SIKLA SOLARNI VGRADNI SISTEM je inovativen modulni sistem iz dobro poznanih Siklinih montažnih profilov, namenjen montaži fotonapetostnih modulov. Gre za učinkovit pritrdilni sistem, ki je primeren za vse površine. Potrjena dolgoročna odpornost proti rjavenju (protikorozijska prevleka HCP), statičen izračun konstrukcije, edinstvena možnost vzdrževanja, kot tudi garancija podjetja SIKLA d.o.o., dajejo pomirjajoč občutek varnosti za dolgoročno uporabnost konstrukcije tako za montažno podjetje v vlogi izvajalca kot za investitorja. Dokaz, da se omenjen sistem izplača, so tudi 40-letne izkušnje Sikle kot specialist za raznorazne sisteme pritrditev in konstrukcij. Konstrukcija je prilagojena vsem področjem uporabe. Lahko je kot prosto postavljen sistem, na ravnih strehah, poševnih strehah in na fasadah. Sistem omogoča največjo produktivnost, saj je potek vgradnje hiter in z malo sestavnih delov, uporaba pa je zelo preprosta. Slike rezultatov preizkusa povejo več kot tisoč besed! Konzola nosilca 41/41 po h. Preizkus s slano meglico: zgoraj: prevleka s cinokvimi lamelami, spodaj: kosovno pocinkanje Pri vzorcih A gre za klasična, kosovno pocinkana vgradna vodila (DIN EN ISO 1461). Vzorci B so vgradna vodila iz neprekinjeno vroče pocinkanega traku (DIN EN 10327). Sistem konstrukcij za klimate in hladilne agregate - prilagodljivo za vsako nosilnost Vzorci C so vgradna vodila s cinkmagnezijevo prevleko, ki je bila na vodilo nanesa po izdelavi lukenj.

50 50 Instalater Maj 2010 Protikorozijski zaščitni sistem (HCP) Sikla (HCP High Corossion Protection) Stranke podjetja Sikla d.o.o. imajo zaradi sodobnih postopkov nanašanja prevlek prednost zaradi bistveno učinkovitejših in udobnejših postopkov obdelave. Sikla ponuja tudi izdelke z najnovejšo protikorozijsko zaščito, imenovano HCP (z dolgotrajno cink-magnezijevo prevleko). Prevleke s cinkovimi lamelami po standardih DIN EN ISO in DIN EN Te prevleke so nanesene brez uporabe elektrolita in zagotavljajo izredno protikorozijsko zaščito. V primerjavi z vroče pocinkanimi povezovalnimi elementi je debelina sloja pri bistveno boljši protikorozijski zaščiti bistveno tanjša, le 5-15 um. Ti sistemi prevlek so bili razviti že v 70. letih prejšnjega stoletja. V 80. in 90. letih prejšnjega stoletja so se začeli uporabljati v avtomobilski industriji, zdaj pa končno prihajajo v gradbeništvo. Uporabljajo se celo pri morskih ploščadih z vetrnimi elektrarnami. Primeri načinov uporabe v gradbeništvu so strešni vijaki, jekleni mozniki, navojni sorniki, tečaji, držala (npr. za plošče ograj) in okensko okovje. Prevleke s cinkovimi lamelami nudijo tudi ti. katodno zaščito, saj se korozija iz osnovnega jekla prenese na cinkovo plast. Za razliko od lakov se ob tem korozija pod prevleko ne razširi. Izredne lastnosti tega sistema si bile potrjene s preizkusi v inštitutu MPA (Materialprüfungsanstalt) v Stuttgartu. Cink-magnezijeve prevleke za vgradna vodila Razvoj novih cinkovih prevlek na jeklenih trakovih za največjo mogočo protikorozijsko zaščito pri uporabi na prostem bo očitno prinesel revolucijo na področje dosedanjega pocinkanja trakov. Tudi tukaj so preizkusi inštituta Naše izdelke izdelujejo dobavi- Vgradna konstrukcija za solarne sisteme - inovativen modulni sistem s protikorozijsko zaščito HCP MPA Stuttgart pokazali izredne rezultate. Novi postopek zagotavlja zanesljivo doseganje realnih ciljev zaščite. površina je bolj homogena, videz pa privlačnejši. prevlečeni so vsi rezani robovi. manjše debeline slojev zagotatelji, ki jih izbiramo sami in ki ustrezajo strogim kakovostnim zahtevam podjetja Sikla. Hkrati so ustrezno upoštevane tudi izredne prednosti tehničnih novosti. Na podlagi teh sodobnih postopkov nanašanja prevlek imajo stranke podjetja Sikla prednost zaradi bistveno učinkovitejših in udobnejših postopkov obdelave. Prednosti sistema prevlek s cinkovimi lamelami Sikla v primerjavi s klasičnim kosovnim pocinkanjem: izboljšana protikorozijska odpornost lahkotno premikanje navojnih elementov preprečevanje krhkosti zaradi vodika ni potrebe po luženju s kislinami prevleka brez CrVI Prednosti cink-magnezijevih prevlek: protikorozijska odpornost cinkove prevleke se bistveno poveča, če v zlitino dodamo magnezij. uporaba cinka se zmanjša za 80 % pri povečani protikorozijski odpornosti. vljajo boljše rezultate pri preoblikovanju. Vsi omenjeni prodajni programi podjetja SIKLA d.o.o. imajo že ustaljene recepte za uspeh. Ekonomičnost, enostavna in hitra montaža, kvaliteta izdelkov, pooblaščeno vzdrževanje, ter še marsikatera lastnost je naredilo podjetje SIKLA d.o.o. uspešno na slovenskem trgu, kot tudi na trgu bivše Jugoslavije. Inovativni sistemski izdelki Sikla sistemski izdelki nastajajo in se razvijajo znotraj kreativnih skupin, v sodelovanju z notranjimi in zunanji strokovnjaki. Izdelki ustrezajo najvišjim kakovostnim zahtevam, uporabnikom pa olajšajo delo, prihranijo čas in nudijo varnost. To našemu podjetju omogoča hiter in ustrezen odziv zahtevam tržišča. Vse Sikline izdelke odlikujeta, tako dodelana tehnologija in visoka kakovost izdelkov, kot tudi uporabniško usmerjena zasnova. Podjetje Sikla je že leta 1993, in to kot eno prvih na tem področju, prejelo certifikat DIN ISO S tem je podjetje dobilo tudi potrditev svojega obsežnega in učinkovitega sistema vodenja kakovosti. Uspešnost podjetja Sikla temelji na zaslugah naših zaposlenih, zato spodbujamo inovativno delovno klimo, za poslovni in osebni razvoj. Filozofija našega podjetja je, da kontinuirano razvijamo izdelke, storitve in sisteme ter preko odlične kakovosti, dolgoročno izpolnjujemo pričakovanja svojih strank.

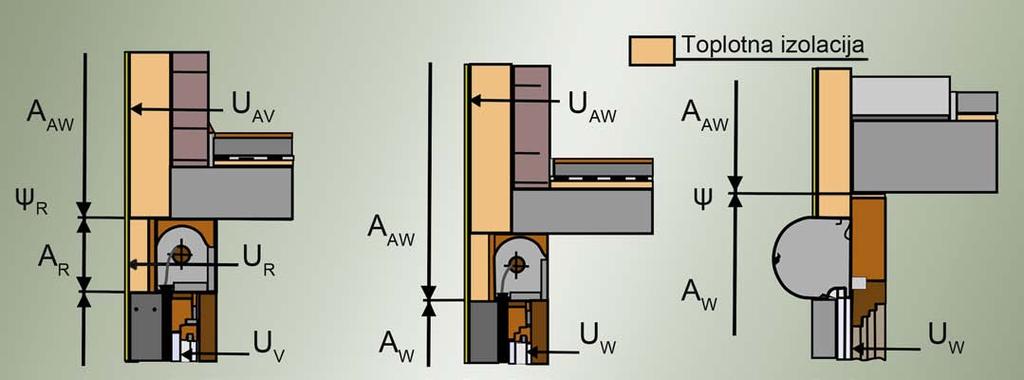

51 Maj 2010 Instalater 51 Omara z rolojem Temperaturni faktor, v vmesnem prostoru, med omaro z rolojem in gradbeno konstrukcijo, zgoraj in s strani ter neodvisno od vgrajenega materiala znaša frsi 0,70. Na ta temperaturni faktor je treba biti pozoren tudi v predelu pred omaro z rolojem. Pri toplotno tehničnih dokazilih je lahko omarica z rolojem kot ploščata gradbena konstrukcija in z njeno U-vrednostjo (slika 1) ali, ki je pritrjena kot prekomerna stenska površina (slika 2), sega od zgoraj do spodnjega roba omarice z rolojem. V kolikor se bo omarica z rolojem in njena lega vgradnje izkazala kot toplotni most, so za rešitev na voljo številne možnosti: 1) Ustrezno z rolo omarico in na njeno situacijo vgradnje, so ustrezna navodila po DIN 4108, pavšalno UWB = 0,05 W/mK, 2) Ustrezno z rolo omarico in na njeno situacijo vgradnje, niso primerna navodila po DIN 4108, saj znaša pavšalna vrednost UWB = 0,10 W/mK in jo je treba dodati, 3) Če se ti toplotni mostovi upoštevajo z ψ-vrednostjo, se učinek roloja z omarico in z njeno vgradno situacijo obravnava kot linearni toplotni most. V nadaljevanju te razprave se s pomočjo raznih računskih primerov da prikazati, kako lahko z ψ-vrednostjo iz DIN 4108 izračunamo toplotne mostove za tla, stene, okenske parapete, strešna okna in za omarice z roloji. Slika 1) Rolo omarica z lastno U-vrednostjo 2) Rolo omarica c) kot prekomerna površina lastno b) Pred omarico z f Rsi 0,70

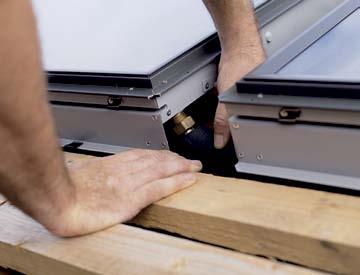

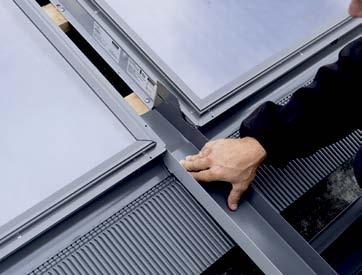

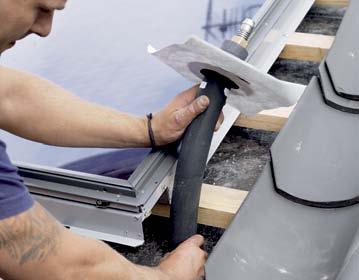

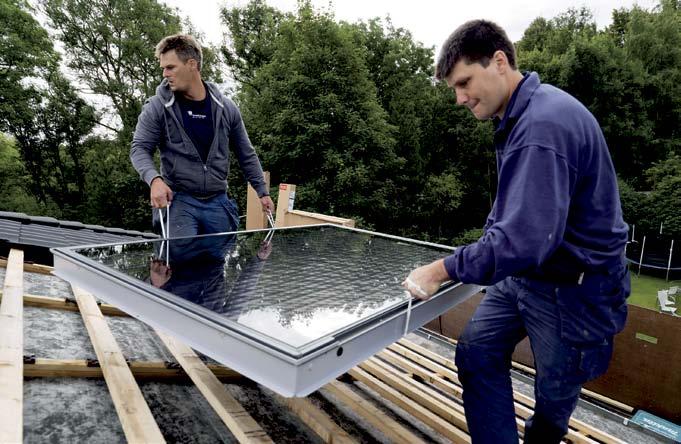

52 52 Instalater Maj 2010 Enostavna vgradnja solarnih kolektorjev VELUX Vgradnja solarnih kolektorjev VELUX je zelo enostavna. Ker se kolektorji VELUX namestijo na strešne letve, ni potreben poseg v konstrukcijo. Kolektor velikosti 114 x 140 cm tehta le 38 kg, zato pri vgradnji ne potrebujete avtodvigala. Solarni kolektorji VELUX so primerni izključno za vgradnjo v ravnino strehe z naklonom od 15 do 90. Solarni kolektorji VELUX se pritrdijo na strešne letve. Preboj skozi streho je potreben le za cevi. Za zagotavljanje vodotesnosti prehoda cevi skozi sekundarno kritino so vam na voljo originalne tesnilne manšete. Kolektorji so s strešno kritino povezani z originalno obrobo VELUX, ki zagotavlja vodotesnost vgradnje. Kolektorje med seboj povezuje sistem fleksibilnih cevi in s tem je vgradnja še enostavnejša. Modularno sestavljanje kolektorjev in strešnih oken VELUX je zelo enostavno. Preizkušen sistem obrob VELUX je na voljo za različne kritine in različne kombinacije vgradnje. Več na

53 Maj 2010 Instalater 53 SOLARNI KOLEKTORJI VELUX Solarni kolektorji VELUX so integrirani v streho in dajejo možnost privlačne rešitve. Razviti so za samostojno vgradnjo ali v kombinaciji s strešnimi okni VELUX. V solarnih kolektorjih VELUX so združeni design, kakovost in učinkovitost. Mogoč je nakup samo solarnih kolektorjev ali celotnega seta, ki pokrije do 70 % potreb po topli sanitarni vodi enodružinske hiše. Nakup solarnega seta zagotavlja enostavnost priklopa in kompatibilnost vseh delov med seboj. Solar Keymark certifikat Solar Keymark temelji na evropskih normah, potrjen s strani CEN in je oznaka kvalitete za solarne toplotne izdelke v Evropi. VELUX Slovenija d.o.o. Ljubljanska cesta 51 a, Trzin Telefon: velux@velux.si

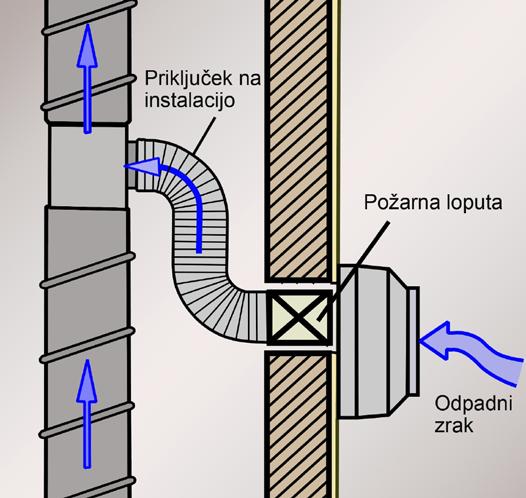

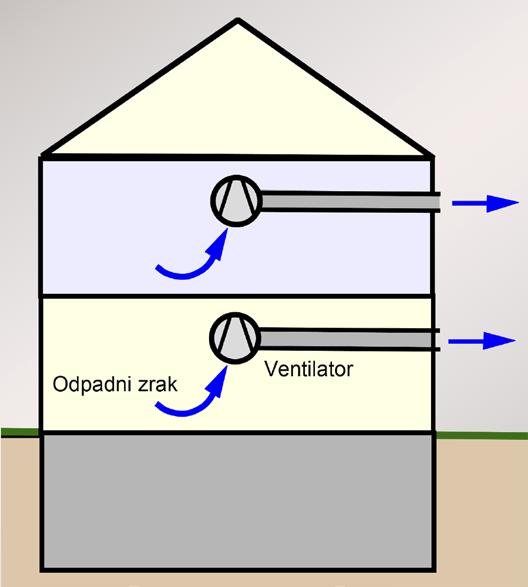

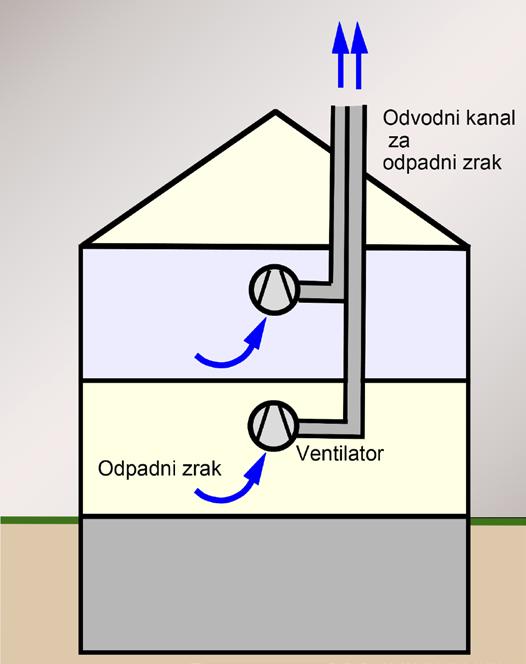

54 54 Instalater Maj 2010 Enostaven način prezračevanja prostorov V nasprotju s prezračevanjem prostorov preko prezračevalnega kanala, kjer prezračujemo prostor s termičnim vzgonom toplejšega zraka, je prezračevanje s pomočjo vgrajenega ventilatorja, z ustrezno regulacijo, primerno za prezračevanje notranjih prostorov, predvsem takšnih, kjer ni vgrajenih oken. Slika 1 Vgradnja ventilatorja za podometno oziroma nadometno izvedbo Prezračevanje z ventilatorjem valne naprave z vgrajenim ventilatorjem, predvsem za kopalnice Po DIN je prezračevanje s pomočjo prezračevalnega in stranišča, brez zunanjih oken v kanala dovoljeno za prezrače- stanovanjih, hotelih in podobnih Slika 3 Prezračevalna naprava z lastnim kanalom za odvod odpadnega zraka bivalnih prostorih. Tudi kuhinje ali shrambe lahko prezračujemo po teh direktivah. Na sliki št. 1 je prikazana vgradnja podometnega oziroma nadometnega ventilatorja. Odpadni zrak : Odpadni zrak odvajamo iz prostorov običajno skozi prezračevalni kanal, ki ga načeloma speljemo preko podstrešja, na vrh strehe. Horizontalno izvedeni prezračevalni kanal za odvod odpadnega zraka, speljemo skozi zunanji zid na prosto. Pri tem vgradimo nadometno ali podometno izvedbo ventilatorja. Vklop in izklop ventilatorja lahko izvedemo z direktnim vklopom, preko posebnega stikala ali stikala za vklop in izklop luči, z vgrajenim relejem za izklop z zamudo, da se lahko po izklopu odvede določena količina odpadnega zraka. Odpadni zrak iz prostora odvajamo vse do višine stropa. Za kopalnice je primerno, da maksimalna hitrost zraka na Slika 2 Horizontalna izvedba prezračevalnega kanala

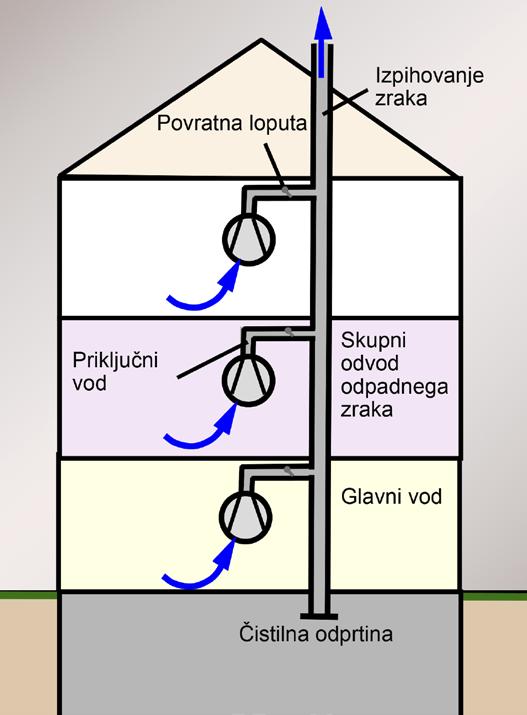

55 Maj 2010 Instalater 55 Slika 4 Posamezna prezračevalna naprava s skupnim odvodnim kanalom področju zadrževanja, ne presega 0,2 m/s. Slika št. 2 prikazuje izvedbo posamezne prezračevalne naprave, z izvedbo horizontalnega prezračevalnega kanala, za odvod odpadnega zraka. Dovod zraka: Dovod zraka moramo zagotoviti brez posebne opreme za dovod zraka skozi dele na zunanji strani zgradbe, ki so namenjeni za prezračevanje. Paziti moramo, da volumen izmenjave zraka v celotnem stanovanju ni večji kot 0,8 krat skupne izmenjave zraka. Na sliki št. 3 je prikazan primer izvedbe posamezne prezračevalne naprave, z lastnim odvodnim prezračevalnim kanalom. Pri vsakem znotraj ležečem prostoru, ki ga prezračujemo, moramo paziti, da ima le-ta odprtino ali vgrajeno rešetko minimalne velikosti 150 cm 2. To lahko izvedemo z vgradnjo rešetke ali z izrezom lukenj na spodnjem delu vrat oziroma s skrajšanjem krila vrat za 2 cm. Po DIN razlikujemo: Posamezne prezračevalne naprave Centralno prezračevanje Posamezne prezračevalne naprave: Posamezne prezračevalne napra- -ve so naprave z lastnim ventilatorjem, za vsako posamezno bivalno področje, kot so stranišča, kopalnice, stanovanja ali hotelske stanovanjske enote. Posamezno prezračevanje ima za vsako stanovanjsko enoto svoj lasten prezračevalni kanal za odvod zraka (slika št. 2 in 3) ali pa ima več stanovanjskih enot skupen prezračevalni kanal (slika št. 4). Centralna prezračevalna naprava: Centralna prezračevalna naprava ima skupen ventilator, ki je vgrajen na skupnem prezračevalnem kanalu za prezračevanje večjega števila posameznih prostorov ali stanovanj.

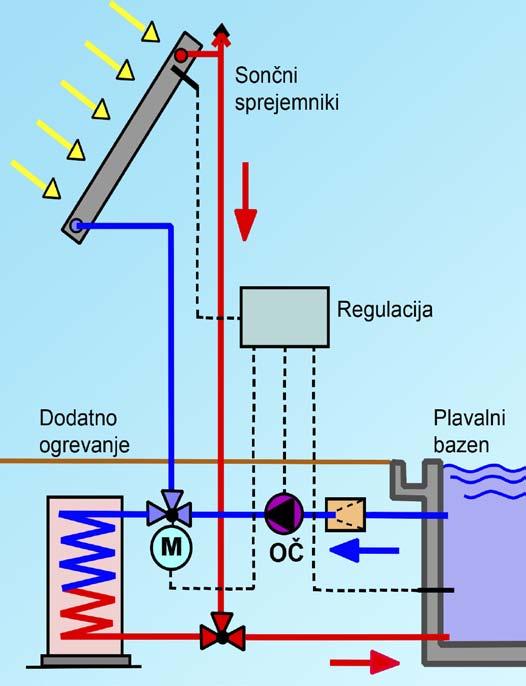

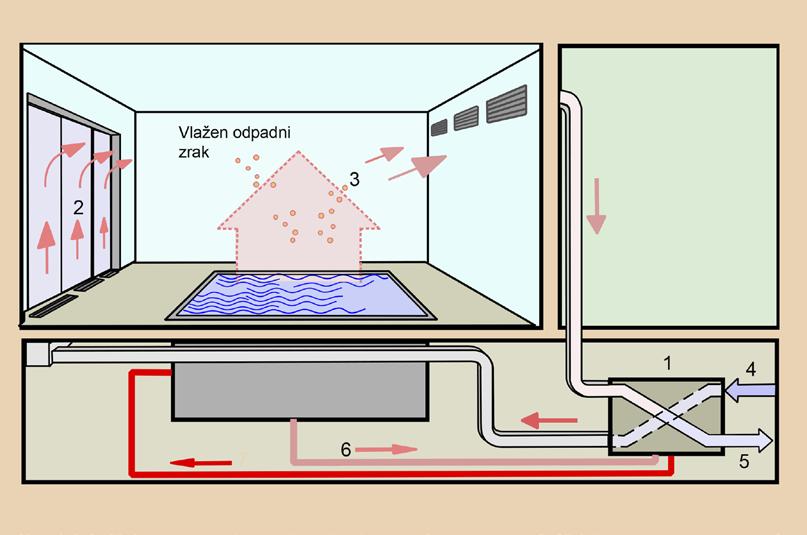

56 56 Instalater Maj 2010 Prezračevanje in ogrevanje kopališč Za kopališča je priporočljiva notranja temperatura okoli +28 C. Zahteva se najmanj 2 K nad temperaturo vode. Za razne druge prostore (tuširanje, oblačilnice) + 22 do + 24 C in za razne stranske prostore ter stopnišča minimalno + 22 C. Zaradi visokih temperatur v prostoru, v kombinaciji z visoko zračno vlažnostjo, je toplotna izolacija na zunanjih straneh gradbenih delov nujno potrebna. Še posebej moramo preprečiti nastanek toplotnih mostov, saj prav tam obstaja okrepljena nevarnost za nastanek kondenza in s tem povečana nevarnost za nastanek plesni. Ugodno počutje dosežemo z vgradnjo talnega ogrevanja in, če za oblogo tal vgradimo keramične ploščice. Razen tega lahko, za ogrevanje prostora, uporabimo kombinirano napravo za ogrevanje in prezračevanje, pri čemer odpadni zrak ponovno dogrejemo in ga vrnemo nazaj v prostor (slika št. 2). Ogrevanje bazenske vode Poleg specialnega ogrevalnega kotla, ki ga ogrevamo z kurilnim oljem ali električno energijo, pride v poštev tudi kombinirani ogrevalni kotel s toplotnim menjalnikom in odgovarjajočo analogno ali digitalno regulacijo vode, ki je primerna za kopanje. Pri novih napravah je mogoče vgraditi naprave, ki so okolju prijazne in uporabljajo obnovljive vire energije. Primerne so zlasti toplotne črpalke in sončni sprejemniki, ki delujejo z zelo nizkimi temperaturami predtoka in so zato tudi zelo učinkoviti pri delovanju. Toplo vodo v kopalnem bazenu zaščitimo pred hitrim ohlajevanjem s primernim pokrivalom bazena. Na sliki št. 1 je prikazano ogrevanje vode v kopalnem bazenu, s pomočjo sončnih sprejemnikov. S prikazano formulo lahko izračunamo približno dimenzijo sončnih sprejemnikov za ogrevanje vode v kopalnem bazenu. A = (D x Q) / (G x η)= 15 m 2 Razlaga znakov k formuli: A - Površina sončnih sprejemnikov D - Stopnja pokritosti sončne naprave v % Q - Energijska potreba v kwh Površina bazena x 300 kwh/ m 2 Slika 1 Ogrevanje vode s pomočjo sončnih sprejemnikov v kopalnem bazenu G uporabno sevanje v kopalni sezoni (na primer od meseca maja do septembra od 700 do 900 W) )η ) Stopnja izkoristka v % (približno %) Primer: 30 m 2 velik kopalni bazen pri 50 % pokritosti s sončnim ogrevanjem in ugodni stopnji učinkovitosti, ki znaša okoli 40 %: Legenda: 1. Kompletna klimatska naprava 2. Suh dovodni zrak 3. Vlažen odpadni zrak 4. Zunanji zrak 5. Odvod zraka na prosto 6. Obtočna voda bazena 7. Dovod vode v bazen Slika 2 Kompaktna klimatska naprava z rekuperacijo odpadnega zraka

57 Maj 2010 Instalater 57 A = (0,5 x 9000 kw) / 750 kwhm 2 x 0,4 A = 15 m 2 Zračna vlažnost Za zagotovitev relativne zračne vlažnost, ki naj znaša okoli 40 do 50 %, moramo vlažen zrak prostora stalno sušiti. Tudi zaradi strukturnih gradbenih razlogov (plesen in visoka zračna vlažnost ter hladni zunanji zidovi) moramo brezpogojno skrbeti za pravilno zračno vlažnost prostora. Zračna vlažnost nastane po načelu zrak - zrak - toplotna črpalka, pri čemer vlaga, zaradi hlajenja z zrakom, ne doseže temperature rosišča in se zato izloča. Rekuperacija toplote: K ohlajenemu zraku v prostoru in toploti kondenzacije, ki jo dobimo iz vodne pare, dovajamo obtočni zrak, kjer se po principu vzpostavi zračna toplotna črpalka, ki istočasno segreva zrak v prostoru. Na sliki št. 2 je prikazan primer prezračevanja s kompletno klimatsko napravo in z rekuperacijo odpadnega zraka. Kompletna klimatska naprava služi, po eni strani za sušenje in ogrevanje zraka v prostorih s kopalnimi bazeni, po drugi strani pa lahko, s primešavanjem povratno dobljene toplote, ogrevamo dovod svežega zraka in vodo za tuširanje. CENTER PROJEKTOV, ZNANJA IN IDEJ ZA UČINKOVITO RABO ENERGIJE IN OBNOVLJIVE VIRE ENERGIJE Geotermalna energija za ogrevanje Toplotne črpalke postajajo vedno bolj priljubljene pri ogrevanju naših domov. Delujejo po načelu hladilnika, vendar v obratnem vrstnem redu. Medtem, ko hladilnik oddaja toploto v prostor v katerem je nameščen, pa toplotna črpalka to toploto pretvori v uporabno energijo. Sonce stalno dobavlja neomejeno količino nove energije. Tudi ob hladnih dneh za pogon toplotne črpalke, vendar zadostuje toplota le do omejene temperature, ki jo odvzamemo iz zraka. Še bolj idealni vir toplote, ki ga lahko uporabimo za pogon toplotne črpalke, pa je toplota zemlje ali podtalnice. Projekt so omogočili: Mestna občina Maribor in občine: Benedikt, Cerkvenjak, Duplek, Hoče, Slivnica, Kungota, Lenart, Lovrenc na Pohorju, Miklavž na Dravskem polju, Pesnica, Rače-Fram, Ruše, Selnica ob Dravi, Starše, Sv. Ana, Šentilj Evropska komisija Ministrstvo za okolje in prostor Javno podjetje Toplotna oskrba Maribor Elektro Maribor, d.d. Energetska agencija za Podravje Smetanova 31, 2000 Maribor, T F Projekt je sofinanciran s strani: Geotermalna energija z zemeljskimi sondami

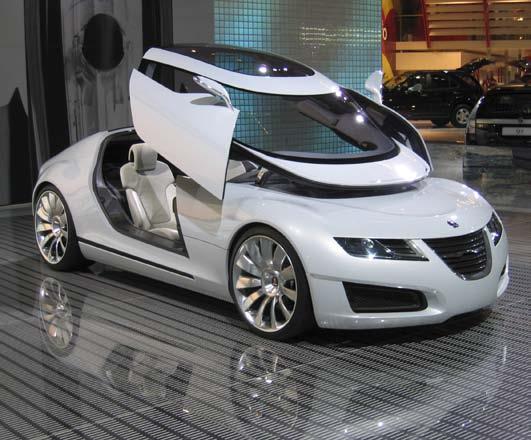

58 58 Instalater Maj 2010 Poraba elektrike v avtomobilu Porabniki električne energije se trudijo za zmanjšanje porabe energije. V zadnjem obdobju menijo, da je potrebno tudi v avtomobilih omejiti porabo električne energije. Vse naprave v avtomobilu, ki trošijo električno energijo, bi morali vključiti le, ko jih resnično potrebujemo. Ogrevanje zadnjega stekla naj bo vključeno samo toliko časa kot je potrebno za odtalitev ledu na steklu. Pri večji zamrznitvi bi morali pred odhodom, seveda brez teka motorja, steklo očistiti s strgalom ali poškropiti z ustreznim talilnim sredstvom. Tudi žarometi požirajo energijo, Letalo na sončni pogon Letala na sončni pogon se bodo v prihodnosti uporabljala tudi za zanimive raziskovalne namene in misije. okoli 0,3 litra na 100 prevoženih kilometrov. Od leta 2005 naprej prihajajo spodbude iz številnih evropskih držav, da bi tudi podnevi, zaradi varnosti, vozili s prižganimi žarometi. V Franciji je prepuščeno voznikom, da vozijo po lastni presoji in brez kazni. Nasprotno je v Sloveniji in sosednji Avstriji, kjer je vožnja z žarometi obvezna tudi čez dan. Ali pomeni vožnja s prižganimi žarometi čez dan, dejansko večjo varnost, pa še vedno daje snov za mednarodne študije. Da pa bodo proizvajalci avtomobilov nameščali v žaromete za vožnjo čez dan, varčne sijalke, pa bo preteklo še kar nekaj let. Do takrat pa bo prepuščeno številnim voznikom, da se sami odločijo, vsaj v jeseni ali zimskem obdobju, za vožnjo z lučmi skozi dan oziroma za varčevanje z energijo. Uporaba rdečega žarometa za meglo je obvezna v večini primerov, ko je vidljivost manjša od 50 m. Največji porabnik električne energije v avtomobilu je vsekakor klimatska naprava, ki je v zadnjih nekaj letih postala obvezen del avtomobilske opreme. Vedeti pa je treba, da klimatska naprava porabi približno 0,3 do 0,7 litrov goriva na uro delovanja. Priporočljivo je, da je uporaba klimatske naprave, v vročih poletnih mesecih, le občasna. Seveda ni priporočljiva notranja temperatura, na primer med 19 ali 20 stopinjami Celzija. Maksimalna ohladitev v notranjosti avtomobila naj znaša prijetnih 23 do 24 stopinj Celzija. Ta temperatura ni priporočljiva zgolj zaradi varčevanja z gorivom, ampak zmanjša temperaturni šok, pri izhodu iz avtomobila. Tudi odpiranje oken ni priporočljivo. Odpiranje oken poveča zračni upor in s tem večjo porabo energije do 0,6 litra na 100 prevoženih kilometrov. Primerna bodo predvsem za polete skozi vulkane, severni in južni tečaj, na več tednov in mesecev trajajoče polete za zbiranje znanstvenih podatkov, ki se spreminjajo glede na položaj Sonca ali sezone v letu in za raziskave razmer na planetu Mars. Družba Aurora Flight je v letu 2009 objavila, da je izvedla uspešen preizkus letala, brez pilota na sončni pogon. Preizkus je potekal v testnem središču, ki ga upravlja Physical Science Laboratory v New Mexico. Novica je bila objavljena le nekaj Tehnični podatki: Razpon kril: 34 m Teža: 600 kg, Vzletna hitrost: 35 km / h Povprečna hitrost: 70 km / h Moč motorja: 6 KW električni dni po tem, ko je družba napovedala uspešen zaključek letala iz programa Vulture DARPA's. Na sliki je prikazano letalo na sončni pogon Solar Impulse, ki je uspešno opravilo prvi polet Foto napetostne celice so name- Aurora Flight - letalo na sončni pogon, brez pilota ščene na zgornji površini kril. Te Prvi polet letala na sončni pogon napajajo baterijo, da lahko letalo je precej spominjal na polet leti tudi ponoči. Velika ovira pri bratov Wright iz leta 1903, ko je zasnovi projekta je zmogljivost njuno letalo, na svojem prvem baterije litij-polimer. Zmogljivost poletu preletelo 350 m, na nadmorski višini 1 m in za to potre- baterije v najboljših pogojih lahko traja tudi več kot 24 ur (6 kw). bovalo 28 sekund.
