1 Formica Compact Exterior Material laminat pentru aplicarile exterioare Instructiuni tehnice pentru sistemele de fatade ventilate CUPRINS 1. Descrierea Produsului 2. Fatade ventilate 3. Componente ale fatadei ventilate 4. Sisteme de fixare 5. Definirea sistemului de asamblare 6. Calcularea elementelor sistemului 7. Punerea in lucru a sistemului 8. Mecanizarea panoului compact Formica 9. Garantii si certificate 10. Anexe

2 1. Descrierea produsului Laminatul compact Formica este o placa HPL (Laminate Inalta Presiune) fabricata cu hartie celulozica, impregnata cu rasini termo-stabile (fenolice si melaminice) si presata la prese de inalta presiune (10 Mpa=100Kg/cm2) la temperatura ridicata (150 grade Celsius), produsul rezultat fiind un laminat caracterizat de durata, stabilitate, planeitate, de impermeabilitate si rezistenta inegalabile. Acest laminat HPL Formica se fabrica mai ales cu un strat acrilic superficial care contine aditivi care sa-l protejeze de actiunea razelor ultraviolete. Atunci laminatul care rezulta se transforma intr-un produs totalmente acceptat de norma europeana EN si pentru caracteristicile sale este bun pentru a fi aplicat ca panel de captusire la fatadele ventilate pentru exterioare. Laminatul HPL compact Formica EDF pentru exterioare este un produs care este calificat dupa Norma EN drept calitate EDF (uz sever): Laminate decorative de inalta presiune, partea 6. Clasificarea si specificarea pentru laminatele compacte de gradul EDF exterior. 2. Fatade ventilate Fatadele ventilate fabricate cu Laminate Formica EDF au, la baza, urmatoarele parti: Panou compact Formic Camera ventilata Izolare termica Substructura metalica, ce transmite incarcaturile panoului catre peretele portant Fixari Figura 1. Schema generala a fatadei ventilate Figura 2.Schema in plan

3

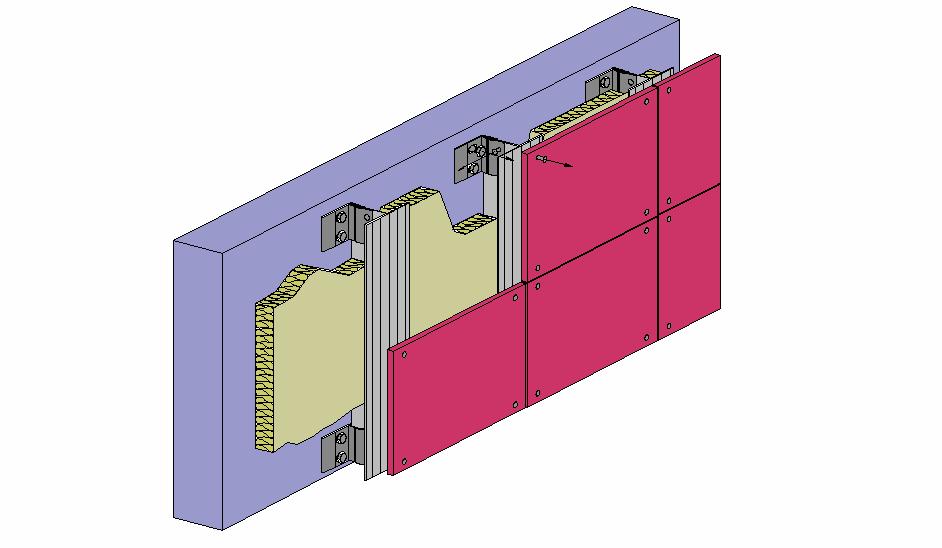

4 Sistemul constituie o fatada ventilata, cu urmatoarele avantaje:

5 O ampla gama decorativa de diferite modele Modulatie optima plecand de la placi de diferite masuri pentru un profit mai bun Greutate totala mica a substructurii si a fatadei Rezistenta la radiatii ultraviolete Durabilitate, rezistenta la intemperii Plan si autoportant Rezistenta la impact Proprietati mecanice si chimice invariabile la mai putin de 180 C Indeplineste Normele de Comprtament la Foc (nu se inmoaie si nu picura) Rapiditate si usurinta la montaj Usor de curatat si de intretinut Absenta unei punti termice Permite, datorita izolarii termice si a ventilatiei, evitarea pierderilor de caldura pe timpul iernii si a transmiterii caldurii vara Panourile Formica Compacte EDF pot fi fixate pe o substructura metalica sau de lemn, cu diferite elemente de imbinare cu nituri sau chimic cu sistemul Sika Tack Panel. 3. Componente ale fatadei ventilate 3.1. Panouri Formica Compacte Exterioare EDF 3.2. Substructura 3.3. Elemente de Imbinare a panourilor la substructura 3.1. Panouri Formica Compacte Exterioare EDF Panourile sunt obtinute pornind de la Placi Laminate Compacte Exterioare Formica de tip EDS. Laminate Compacte pentru Exterioare, uz sever, clasa Ignifuga. Laminatele Compacte Formica EDF pentru Exterioare se fabrica la urmatoarele dimensiuni: 2500 x 1220mm 3050 x 1300mm 3660 x 1610mm care permit modularea panourilor, la dimensiunea cea mai potrivita si mai economica a fatadei sau a balconului Grosimile nominale sunt de 6,8 si 10 mm Substructura Profil metalic de aluminiu sau sub forma de U, L, Ω sau T si suruburile corespunzatoare lor la fixare 3.3. Elemente de Imbinare a panourilor la substructura Prin nituri 4. Sisteme de fixare 4.1. Elemente de Ancoraj al Substructurii la Structura Portanta Ancorarea profilelor pe beton

6 Ancorarea profilelor pe material gol (caramida sau beton celular) 4.2. Elemente de Ancoraje intre Substructuri Ancoraje de Profile la escadre 4.3. Elemente de Ancoraj a Formica EDF in Substructura: Sistemul de fixare a panourilor la fatada de lucru a edificiului prin intermediul urmatoarelor elemente: Flanse de fixare la prindere, in alumuniu. Flansele sunt fixate, in mod normal, cate doua pe etaj. Au o profunditate diferita, permitand reglarea distantei de la profil la peretele portant. Profile cu fixare in alumuniu. Profilele se plaseaza fixate de flansa, unita cu fatada, in pozitie verticala pe lucrare, folosind un profil in forma de L pentru fixarea in mijlocul panoului si unul in forma de T pentru fixare verticala. Pentru fixarea profilului pe flansa se foloseste un surub in pozitie verticala. Niturile oarbe, din aluminiu, pot avea capul lacuit, asortat cu panoul. Flansele de fixare pe perete, din alumuniu de grosime variabila, si aliaj AW 6060 sau AW Flansele sunt fixate la prindere pe fatada, in mod normal, cate doua pe etaj. Fiecare profil din cele anterioare, furnizat cu o lungime de 6 metri, se taie la lungimea etajului, flansa dispunandu-se drept un punct fix. Escadrele permit reglarea distantei de la profil la peretele portant. Schema fixarii flansei pe perete Pentru a insuruba profilul pe flansa se foloseste un surub, asezat intr-o gaura rotunda a acesteia. Sistemul se completeaza cu: Cale : pentru evitarea unei punti termice intre substructura si peretele portant Elemente inoxidabile pentru evitarea reactiilor galvanice intre otel si alumuniu. O izolatie termica fixata pe peretele portant, si lor. 5. Definirea sistemului de asamblare Panourile se asambleaza pe o substructura metalica lasand gauri perimetrale deschise de 8mm latime. Efectul umiditatii relative (in mai mare masura) si al temperaturii (in mai mica masura) afecteaza stabilitatea dimensionala a panourilor cu limitele maxime descrise in Fisa Tehnica. Urmarind instructiunile documentului prezent, aceste efecte sunt minimalizate, fara sa mai aiba vreo influenta asupra stabilitatii si aparentei estetice a sistemului.

7 Desi functionarea sistemului ca fatada ventilata minimalizeaza efectele intrarii apei prin gauri, ca metoda de siguranta aditionala, se poate folosi o izolare termica cu pelicula superficiala rezistenta la apa cu efectul de impiedicare, prin absorbirea umiditatii, astfel incat izolatia termica sa nu-si diminueze randamentul. Panourile care urmeaza sa fie unite de substructura prin nituri vor trebui perforate la anumita distanta intre centrele de perforare. Aceste gauri vor fi acelea care trebuie sa aiba un punct fix si restul in punctul de alunecare. 6. Calcularea elementelor sistemului Lucruri de luat in seama Solicitarile de luat in seama in calcularea sistemului sunt: Greutatea proprie a panourilor Actiunile vantului O data ce sistemul este calculat si executat adecvat, nu e cazul sa luam in calcul actiunile datorate temperaturii sau umiditatii relative Solicitari pentru greutatea proprie Solicitarile greutatii proprii a panourilor, calculate prin: Masele Formica Exterior, odata marite cu maximul permis de catre absorbtia de apa (2%) sunt: Tabelul 1: Grosime mm Greutate Kg / m2 6 8,6 8 11, ,3 Si se absorb prin intermediul niturilor in, rezultand, de obicei, deprecieri pentru calculele dimensiunilor Solicitari pentru vant Forta vantului este transmisa de catre panouri la substructura si de aceasta la peretele portant. Actiunile vantului se vor determina dupa norma NBE-AE/88 in functie de inaltimea cladirii, forma sa geometrica, pozitia geografica, marite in mod adecvat cu coeficientii mentionati in norma MV Fortele (Newton) admise la fixarea prin nituri depind de situarea nitului, dupa urmatorul tabel: Tabelul 2: Incercarea la tractiune maxima pe un nit GROSIME DISTANTA POZITIA FIXARILOR (Newton) mm mm MIJLOC COLT IN UNGHI

8 Este inclus un coeficient de siguranta 3 pentru fixarea cu nituri. Partea panoului a carui depresiune suporta fiecare nit se ia dupa cum urmeaza: Figura 3 Aria nit Unghi: A-Unghi = 0,50 x a x 0,50 x c Aria nit Cant: A-Cant = 1,25 x a x 0,50 x c Aria nit Centru: A-Centru = 1,25 x a x 1,25 x c Calcularea distantei intre fixarile panoului se face ca si cum ar fi o grinda dublu sprijinita sau continua, dupa urmatoarea formula: P x L(4) s = K E x I s = sageata in mm K = 0,0130 doua sprijine in plan orizontal K = 0,0054 trei sprijine in plan orizontal P = presiunea vantului L = lungimea intre sprijine E = Modul de Elasticitate a compactului (vezi Anexa 1) I = Momentul de Inertie a panoului = e3/12 Se masoara distanta intre sprijine pentru o sageata maxima de 1/100 de la lumina. In urmatoarele tabele se rezuma cum ajuta la desen valorile maxime admise ale depresiunii vantului in functie de configuratia aleasa:

9 Tabelul 3: Solicitari maxime de transformare a vantului in Newtoni pentru distanta intre puncte de 600mm. Tabelul 3 Dispozitii de fixare V x H 2 x 2 3 x 2 n x 2 2 x 3 2 x n 3 x 3 n x n Grosimea panoului Puncte ale fixarilor (mm) pe inaltimea profilelor in V (Newton) mm mm mm > mm mm mm > mm mm >3000 > mm 6 mm mm mm N>3; V; Nr. de fixari verticale ale rastelului H : Nr. de fixari in plan orizontal Tabelul 4: Solicitari maxime de transformare a vantului in Newtoni pentru distanta intre Tabelul 4: puncte de 400mm. Dispozitii de fixare V x H 2 x 2 3 x 2 n x 2 Grosimea panoului Puncte ale fixarilor (mm) pe inaltime profilelor in V (Newton) mm mm >3000 >3000 > mm 6 mm mm >3000 >3000 >3000 > mm

10 2 x 3 2 x n 3 x 3 n xn 6 mm > mm >3000 >3000 > mm 6 mm mm > mm Nota: N.3; V; Nr de fixari verticale ale rastelului H : Nr de fixari in plan orizontal O data dimensionat sistemul in ceea ce priveste distanta intre sprijine pentru sageata maxima, de obicei nu se ajunge la rezistenta la flexiunea adunata in Fisele Tehnice. Valorile exprimate in tabelele 2 si 3 trebuie luate ca titlu orientativ,calcularea sistemului fiind responsabilitatea proiectantului. Transmiterea eforturilor panoului catre peretele portant se face prin intermediul substructurii si ancorajelor acesteia, acestea trebuind calculate conform instructiunilor producatorului. 7. Punerea in lucru a sistemului 7.1. Recomandari generale Sistemul va fi instalat de personal calificat si experimentat prevazut cu unelte si mijloace auxiliare adecvate. Substructura va trebui sa fie perfect verticala si plana, aceasta extremitate fiind in mod deosebit importanta in cazul captusirii cu panouri cu o grosime de 6mm. Va trebui sa se urmareasca recomandarile producatorului in ceea ce priveste unirea pieselor substructurii de alumuniu pentru a-i permite dilatarea diferentiala in functie de solicitarile de tip termic. Datorita solicitarilor la panouri din cauza schimbarilor de umiditate relativa a aerului inconjurator, va trebui, in limita posibilitatilor, sa se evite plasarea panourilor in conditii extreme (vreme rece si uscata, sau calda si umeda). In acelasi fel, panourile vor trebui depozitate intr-un mediu de calitate Dispozitii ale fixarilor in panourile compacte Pentru ca sistemul sa functioneze adecvat si solicitarile la dilatari termice si higrometrice sa nu incarce elementele, va trebui sa se tina seama de urmatoarele recomandari: Panourile vor trebui sa aiba o pozitie mai mult sau mai putin centrala, un punct fix, ca in urmatoarea figura: Figura 4

11 In acest punct gaura panoului pentru nit va avea un diametru de 5mm. In toate celelalte(puncte de alunecare), diametrul care perforeaza panoul va fi de 10mm, cu specificatia ca aceasta gaura si cea a profilului portant care le intampina sa fie concentrice, folosind, daca este posibil, bobine cu doua diametre si gaurind in acelasi timp panoul si profilul. Niturile in punctele de alunecare se aseaza cu orificiul reprezentat in figura 2.3. astfel incat intre capatul nitului si panou sa fie o distanta de 0,3mm care sa permita panoului sa se miste liber la schimbari in conditiile de mediu. Apropierile orizontale si verticale intre panouri vor avea o grosime de 8mm, lasandu-se, de preferinta, deschise. Gaurile pentru nituri se vor face la o distanta de la margine cuprinsa intre 20mm si de 10 ori grosimea panoului. Pentru ca sistemul sa functioneze ca o fatada ventilata, camera dintre panou si izolatia termica va avea o grosime minima de 20mm, si grilajele de aerisire inferior si superior vor avea o deschidere minima de 5mm. Se va avea grija ca izolatia sa fie buna, astfel incat sa nu intrerupa trecerea aerului de ventilatie. Niturile care vor fi folosite vor fi cele reprezentate in figura si lungimea sondei va fi egala cu cea a grosimii panoului plus 10mm Detalii constructive Ancorajele pe peretele portant vor trebui dimensionate conform recomandarilor producatorului. Pentru a evita intrarea rozatoarelor in camera ventilata, orice deschizatura in sistem mai mare de 10mm va trebui obturata cu un grilaj antirozatoare care sa nu impiedice trecerea aerului de ventilatie Izolarea Se va avea grija ca izolarea sa fie buna, astfel incat sa nu impiedice trecerea aerului de ventilatie. Daca este izolare aplicata pentru protectie, luati in cosideratie cele de la punctul anterior. Se recomanda ca distanta dintre rastelele de sprijin sa fie cam de 600mm.

12 Se recomanda ca distantele dintre peretele portant si panoul Formica EDF, pentru a permite ventilatia, sa se regleze dupa urmatorul tabel: Tabelul 5 Distanta de la panou la peretele Lungime Distanta intre elemente portant mm Grosime mm Minim mm Maxim mm 62/ / / / / / Nota: Valorile exprimate trebuie luate ca titlu orientativ, calcularea sistemului fiind responsabilitatea proiectantului. 8. Mecanizarea panoului compact Formica 8.1. Taierea Se recomanda urmatoarele specificatii: Viteza de alimentare a piesei: 5m/min. Unealta disc: Minimul de Widia- metal intarit (carbura de tungsten) Inaltimea maxima a discului pe piesa Ü : mm Viteza: rpm Nr. Dinti: dinti Diametrul: mm Grosimea: 3,5mm Piesa de taiat: asigurati-va ca suprafata piesei este indreptata in sus, adica dintii fierastraului sa atace fata. Viteza de alimentare a piesei: 5-8 metri/minut Viata: vreo 1000metri lineari/disc Interiorul colturilor trebuie sa fie rotunjit (raza de minimum 8mm) pentru a evita aparitia unei posibile micro-fracturi Unelte Fierastrau de strapungere Putere minima 700 Wati >de 1500 rpm Fierastrau cu disc Putere minima 1500 Wati >4000 rpm Perforator Putere minima 650 Wati >800 rpm Unealta pentru frezat

13 Freza - Putere minima 2000 Wati > rpm Unghi de 45 de grade 8.3. Conditii de depozitare Laminatele compacte pentru exterioare trebuie depozitate sub urmatoarele conditii: Temperatura º C Umiditate relativa % Paletii se depoziteaza in pozitie orizontala. Sa nu se expuna la soare, ploi sau intemperii pe timpul depozitarii. Ultima placa a paletului trebuie protejat cu un carton sau o placa protectoare cu care este furnizat. Greutatea echivalenta a placilor paletizate nu trebuie sa depaseasca 2.000kg Transportul Transportul laminatelor compacte pentru exterioare trebuie sa se realizeze sub urmatoarele conditii: Paletii in pozitie orizontala si inchisi in timpul transportului. Greutatea echivalenta a placilor paletizate nu trebuie sa depaseasca 2.000kg. Paletii trebuie sa fie protejati si inchisi cu carton sau placa protectoare cu care sunt furnizati. Sa nu se expuna la soare, ploi sau intemperii pe timpul depozitarii. 9. Garantii si certificate 9.1. Garantii Formica garanteaza ca laminatele sale compacte Formica EDF pentru exterioare sunt fabricate de fabricile noastre si furnizate asa cum se indica si se instruieste in aceste Instructiuni si in Catalogul lor, avand efect chiar din momentul furnizarii Stabilitatea la radiatii UV Laminatelor compacte Formica EDF pentru exterioare plasate pe aceeasi fatada sau balcon in acelasi timp, li se garanteaza pastrarea culorii timp de 10 ani Proprietati mecanice si rezistenta chimica Vezi tabelele nr Certificate Document de Idoneitate Tehnica de la IET cc spaniola (in demers) Aviz Tehnic de la CSTB franceza Aprobarea Euroclass clasa B-S1 do Comportamentul la Foc Clasa B-S2 do in conformitate cu Normele U.E. Certificatul ISO 9001: Aspecte referitoare la mediul inconjurator Nu contine amiant.

14 Nu contine PVC. Nu contine metale grele. Produs stabil, nu prezinta reactii adverse de polimerizare. Poate fi reciclat prin incinerare. Nu genereaza halogeni organici (dioxine) cand se incinereaza. 10. Anexe Fise Tehnice si Game Tabelul 7. Fisa Tehnica PROBA FORMICA COMPACT PANOU FENOLIC EXTERIOR Tip Norma EN 438 6: EDF IgnIfug Uz Sever NORMA DE PROBA DOMENIU UNITATEA DE MASURA Densitatea ISO 1183 Masa g/cm3 > 1,35 Lungimea si latimea EN Placa mm Rectitudinea marginilor EN Placa mm < 1,5 Escadrarea EN Placa mm/m < 1,5 Grosimea EN ,0 < e < 8,0 tol + 0,4 mm. 8,0 < e < 12,0 tol + 0,5 Planeitatea EN ,0 < e < 10,0 < 5,0 Flecha mm. 10,0 < e - < 3,0 Modulul de indoire ISO 178 Forta Mpa > 9000 Rezistenta la indoire ISO 178 Forta Mpa > 80 Rezistenta la tractiune EN ISO Forta Mpa > 60 EDF EN Rezistenta la impact (bila de diametru mare) EN Caderea bilei e > 6 mm mm > 1800 Comportamentul la foc EN Clasificarea e > 6 mm B - s2, d0

15 Rezistenta la umiditate EN Stabilitatea dimensionala la temperature ridicata EN Cresterea masei mm < 8 Aspectul Gradul (tabelul ll) > 4 Schimbul dimensional < 0,3 (L) % acumulat < 0,6 (T) Aspectul Grado (Tabla ll) > 4 Rezistenta la soc climatic EN Indicele de rezistenta la Ds < 0,95 indoire Dm < 0,95 Rezistenta la razele ultraviolete Rezistenta la imbatranire artificiala (inclusiv rezistenta la lumina) EN EN Contrast Aspect Contrast Aspect Scara Gradul (tabelul ll) Scara Gradul (tabelul ll) > 3 (1500 ore de expunere) > 4 (1500 ore de expunere) > 3 dupa expunerea la raze de 650 MJ/m2 > 4 dupa expunerea la raze de 650 MJ/m2 Tabelul 8. Clasificarea pe Grade Gradul 2: schimb semnificativ de luciu sau culoare Gradul 3: schimb moderat de luciu sau culoare Gradul 4: schimb usor vizibil dintr-un anumit unghi Gradul 5: nici un schimb vizibil Tabelul 9.Rezistenta la reactivi chimici GRUPE DE REACTIVI Grupa 1 Grupa 2 Grupa 3 Acetona Cafea (120 gr de cafea / litru) Soda Caustica de concentratie 25 % Tricloretan Ceai (9 gr de ceai / litru) Apa Oxigenata 30% Alti solventi organici Lapte (toate tipurile) Crema de incaltaminte Pasta de dinti Bauturi pe baza de Cola Otet concentrat. 30% acid acetic Crema de maini Vinuri si oteturi Dezinfectanti sanitari Urina Bauturi alcoolice Agenti dezinfectanti alcalini in concentratie de 10% in apa Sucuri naturale de fructe si legume Apa oxigenata cu concentratie 3% Carnuri si sosuri Uleiuri si grasimi vegetale si animale Amoniac comercial cu concentratie 10 % Lac de unghii Mercromina Agenti inalbitori care sa contina dezinfectanti sanitari Agent de curatare care sa contina acid clorhidric < 3 %

16 Drojdie in suspensii apoase Dizolvant pentru lac de unghii Vopsea de par Solutie de NaCl Ruj de unghii Curatitori acizi pentru metale Apa Vopsea de haine Tincture de iod Mustar Tusuri Acid boric Lesii Lacuri si adezivi (cu exceptia celor care se curate rapid) Solutii de curatare: 23 % Sulfonat de dodecil benzen 10 % poliglicol de alchilarileter 67 % de apa Acid amino sulfonic < 10 % Fenol si Cloramina T Desinfectanti Ácid citric 10 % Solventi organici pentru vopseluri Reactivi aplicati la temperature mediului timp de 16 ore (exceptand cafea - ceai - lapte la 80 º C) Reactivi la temperatura mediului aplicati timp de 10 minute Tabelul 10.Siguranta la foc CLASA DE REACTIE LA FOC NORMA DOMENIU VALORI Panou Compacto EN Material Aislante PSE e > 6 mm e < 6 mm B - s2, d0 C - s2, d0 UNE M - 1 Vata minerala UNE M Scheme. Profile Toate profilele sunt facute cu aliaj 6063, care indeplineste urmatoarele caracteristici: Compozitie chimica % GREUTATE Si Fe Cu Mn Mg Cr Zn Ti c/u Altele Total Al Min Max Restul Proprietati fizice Densitate Modul de Coeficient de Interval de Caldura Conductivitate Resistenta

17 Elasticitate (MPa) Dilatatie Liniar (1/10 6 K) Fuziune (ºC) specific 0-100ºC (J/kg ºC) termica (W/m ºC) T T specifica la 20ºC (μω cm) T T Proprietati mecanice Rm (MPa) Limita de Rupere Rp0.2 (MPa) Limita Elastica STAREA A (%) Min. Min. Max. Min. Max. T T T Profilul flansei Momentul de inertie in X = 4.24 cm4 Momentul de inertie in Y = 11.4 cm4 Grosime generala = variabila Grosime minima = Grosime generala 0.15 mm Latime = /-0.3 mm Inaltime = /-0.3 mm Lungime 80 si 120 mm

18 Profil T Momentul de inertie in X = cm4 Momentul de inertie in Y = cm4 Grosime generala = 2.5 mm Grosime minima = Grosime generala 0.15 mm Latime = 100 +/-0.3 mm Inaltime = 60 +/-0.3 mm Profil L

19 Momentul de inertie in X = cm4 Momentul de inertie in Y = cm4 Grosime generala = 2.5 mm Grosime minima = Grosime generala 0.15 mm Latime = 60 +/-0.3 mm Inaltime = 60 +/-0.3 mm Profil U Momentul de inertie in X = cm4

20 Momentul de inertie in Y = cm4 Grosime generala = 2 mm Grosime minima = Grosime generala 0.15 mm Latime = 60 +/-0.3 mm Inaltime = 60 +/-0.3 mm Profil Omega Momentul de inertie in X = cm4 Momentul de inertie in Y = cm4 Grosime generala = 2 mm Grosime minima = Grosime generala 0.15 mm Latime = 106 +/-0.3 mm Inaltime = 60 +/-0.3 mm 10.3.Scheme. Montaje Figura nr.7. Scheme de montaj pentru fixari 7.1. Fixari intermediare

21 7.2. Fixari intre 2 panouri

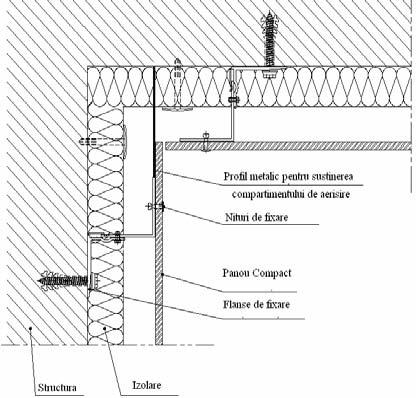

22 Figura nr.8. Scheme de fixare a panourilor la prindere Figura nr. 9. Schema de captusire de sprijin a ferestrei

23 Figura nr. 10. Schema de captusire a ferestrei

24 Figura nr. 11. Schema de fixare a soclurilor Figura nr. 12. Schema de plasare in unghiul de intrare

25 Figura nr. 13. Schema unghiului de iesire Figura nr. 14. Dopuri, suruburi si nituri

26 14.1. Dop pentru ancorajul substructurii pe structura portanta Tipuri de dop: -MRB 10 - PZ - 10 X 60 -MRB 30 - PZ -10 X 80 Descriere TIP GROSIMEA MAXIMA DE CUPLARE MM MATERIAL OTEL GALVANIZAT TIPUL DE CAP DIAMETRUL mm LUNGIMEA MEDIUL MRB 10 - PZ 10 X 60 MRB 30 - PZ 10 X 80 Beton Ladrillo gaurit Bloc de beton Celular Beton Ladrillo gaurit Bloc de beton Celular Rezistenta la tractiune TIP MATERIAL DE ANCORAJ PROFUNDITATEA DE ANCORAJ mm _ X (Fz) PRE PERFORAT Ø mm MRB Ciment Rezistenta la TIP MATERIALUL SURUBULUI _ X (Fq)

27 MRB Otel Galvanizat Tipuri de dop: -MB 10 S PZ 10 X 80 -MB 30 S PZ 10 X 100 -MB 50 - S PZ - 10 X 120 Descriere TIP GROSIMEA MAXIMA DE CUPLARE mm MATERIAL OTEL GALVANIZAT TIPUL DE CAP DIAMETRUL mm LUNGIMEA MEDIUL MB 10 - PZ 10 X 80 Beton Ladrillo MB 30 - PZ 10 X 100 Beton Ladrillo MB 30 - PZ 10 X 120 Beton Ladrillo Rezistenta la tractiune TIP MATERIAL DE ANCORAJ PROFUNDITATEA DE ANCORAJ mm MB MB Ladrillo Piatra _ X (Fz) PRE PERFORAT Ø mm Rezistenta la TIP MATERIALUL SURUBULUI _ X (Fq) MRB Otel Galvanizat Surubul autoperforant de otel inoxidabil pentru structura de alumuniu

28 Surub pentru Punctul Fix Tipul de surub: SX3/10 S16 5.5X 28 Descriere TIP MATERIALUL SURUBULUI _ X (Fq) MRB Otel Galvanizat 5030 Incercarea la smulgere Fz (N) TIP MATERIALUL SURUBULUI _ X (Fq) MRB Otel Galvanizat 5030 Incercarea la Fq (N) LUNGIMEA Ø mm MATERIALUL GROSIMEA mm GROSIMEA mm _ X S INCERCAREA LA RUPERE CIZALLA Qb (N) 19 6 Al Mg 2.5 PARTEA I 4 PARTEA II Surubul pentru Punctul Mobil

29 Tipul de surub - SLA 5/4 6 S 6.0 X Descriere TIP GROSIMEA GAURII mm CAPACITATEA DE ASAMBLARE (GROSIME MIN MAX.) MATERIAL Ø mm LUNGIMEA mm MEDIUL SLA S A. Inox Surub in punct mobil Incercarea la smulgere Fz (N) LUNGIMEA Ø MM MATERIAL GROSIMEA mm _ X S INCERCAREA DE RUPERE LA TRACTIUNE Zb (N) 19 6 Al Mg Incercarea la Fq (N) LUNGIMEA Ø mm MATERIAL GROSIMEA mm GROSIMEA mm _ X S INCERCAREA DE RUPERE CIZALLA Qb (N) 19 6 Al Mg 2.5 PARTEA I 4 PARTEA II Nituri pentru fixarea placii pe profil

30 Tipuri de nit Descriere - AP S - AP S TIP d2 Ø capului nitului COD d1 Ø corpului nitului MATERIAL S Campul de strangere mm Lungimea L la orificiul nitului AP Ol. Inox AP Ol. Inox Incercarea de rupere Fz (N) MATERIAL GREUTATEA _ X S PRE-PERFORAT Alu (230 N/mm²) Incercarea la Fq (N) MATERIAL PARTEA I PARTEA II _ X S Alu (230 N/mm²)
