1 MANUAL PENTRU PROIECTANTI GAMA ISODOMUS a izola si a proteja GAMA ISODOMUS

2 INDEX CARACTERISTICILE PRODUSULUI ISODOMUS Morfologie Scopul aplicativ Specificatii tehnice si tipuri Materiale Gama de culori disponibile Caracteristici fizice Caracteristici statice SANTIERUL Modalitatea de fixare Furnizarea si stocarea panourilor Pregatirea pantei Urcarea si asezarea in cote a panourilor Montarea panourilor Inspectii periodice COMPONENTELE SISTEMULUI DE ACOPERIS Detalii de constructie TIPURI DE INCHIDERI ISOPAN STANDARD

3 ISODOMUS TERMOIZOLAT MORFOLOGIE ISODOMUS IZOLAT este un panou monolitic constituit din trei parti principale: - O latura interna, plana din otel sau aluminiu prevopsit, cu nervuri ce au scop estetic; dintr-o foaie de carton- filtru bituminos sau nervurat, sau dintr-o foaie de aluminiu centezimal gofrat. - un strat de poliuretan expandat ce constituie elementul de izolare termica si in plus colaboreaza la rezistenta statica a panoului. - O latura externa din otel prevopsit, aluminiu prevopsit sau cupru, profilata intr-un mod ce reproduce pe toata suprafata ei forma tiglei traditionale din caramida. Fiecare panou are o latime utila de 1 m si o lungime, in sensul de curgere al apei, variabil de la un minim de mm pana la un maxim de mm, cu posibilitatea de alegere din gama prezentata in tabel: LUNGIMILE STANDARD CARE SE POT PRODUCE IN mm Alte lungimi se pot obtine prin extra prelucrari SCHEMA PANOULUI COAMA JGHEAB Fiecare panou e dotat pe lateral cu un element de etansare continua, pe toata lungimea, ce permite un cuplaj perfect la imbinare impiedicand patrunderea aerului sau a apei si constituie un element de continuitate in izolarea termica. SCOPUL APLICATIV Isodomus termoizolat ofera o solutie stralucitoare la exigentele care, chiar daca sunt foarte cunoscute in lumea urbanistica moderna, nu sunt usor de rezolvat prin folosirea de material si produse traditionale. Utilizarea lui permite realizarea de acoperisuri dotate cu urmatoarele caracteristici. 4 CALITATE ARHITECTONICA Aspectul estetic si arhitectonic este echivalent cu cel al acoperisurilor traditionale din tigla din caramida, cu posibilitatea de a respecta conditiile de tip urbanistic si peisagistic, sau de a adera la stilul traditional al cladirii proiectate de architect.

4 ISODOMUS TERMOIZOLAT SIGURANTA ANTISEISMICA Un acoperis foarte lejer, ca acela obtinut cu panourile Isodomus, s-a demonstrat de-a lungul timpului un factor important in ceea ce priveste cutremurile. Deci o greutate mica pe acoperis corespunde unei mari stabilitati a structurii portante. GREUTATEA REDUSA Greutate redusa in raportul cu solutiile traditionale cu tigla din ceramica. Raportul dintre greutate (mai putin de 11 kg/m 2 comparativ cu mai mult de 70 kg/m 2 pentru un acoperis din tigla) este deosebit de elocvent, si se reflecta intr-un mod benefic pe diverse aspecte ale proiectului, a constructiei si a durabilitatii acoperisului: Structura portanta poate sa fie in cantitate mai mica si mai usoara, prin urmare mai putin costisitoare si mai putin solicitanta. Simplifica mutarea materialelor, cu reducerea costurilor respective. Se obtine un montaj mult mai rapid. Se diminueaza timpul de construire, si prin urmare timpul de expunere a structurii portante la intemperii; se diminueaza diverse riscuri de dauna si imbunatateste productivitatea operatiunilor de urmarit la interior al cladirii, protejat intr-un timp mai bun de ploaie, astfel ca intreaga situatia va fi benefica economiei santierului. DIVERSITATEA Solutia invelitorii cu panouri unice este aplicabila cu usurinta pentru o gama vasta de tipologii stucturate, din lemn laminat sau din otel masiv, structura din ciment, pentru aceia ce consimt sa-si rezolve diverse detalii de constructie, solutii simple si amplu verificate (omologate). Datorita usurintei intrinseci, Isodomus termoizolat se comporta minunat la restructurarea acoperisurilor plane cu ajutorul structurilor metalice lejere pentru crearea de pante, si permite suprapunerea unui nou acoperis celui precedent fara supraincarcarea structurii cladirii. De asemenea e posibil, de exemplu, sa confere valente arhitectonice de altfel indispensabile cladirilor cu destinatie comerciala sau industriala, chiar si acoperisul etajului, prin aplicarea de placi perimetrale realizate cu Isodomus Termoizolat montat pe pane metalice usoare. 5

5 INCREDEREA IN FUNCTIONALITATE ISODOMUS TERMOIZOLAT Adoptarea elementelor mari in parti, in locul celor mici precum tigle, permite reducerea drastica al numarului de imbinari si suprapuneri, si de regula riscul de posibile infiltrari, chiar si cu trecerea anilor. Suprapunerile laterale intre panouri nu se bazeaza pe o simpla suprapunere ale unei table, ca in cazul tiglei metalice, dar sunt caracterizate de o rezistenta ermetica la actiunea apei si aerului; si in consecinta superioare in special in conditii extreme de precipitatii insotite de vant puternic. Dorim sa subliniem avantajul oferit de panouri in termeni de siguranta al acoperisului in conditii de ninsoare permanenta. In aceste cazuri, zapada mai putin recenta, ce constituie stratul portant, tinde cu timpul sa creasca temperatura ingramadind si acumuland continutul de apa. Este dovedit faptul ca panourile au suprapuneri laterale dotate cu garnituri de etansare, pe lungimea pantelor, toate oferind garantie de lunga durata si superioara comparativ cu tiglele traditionale pentru aceleasi conditii. Tinand cont de consideratiile generale, panourile confera acoperisului, in ceea ce priveste pantele, o incredere majora in comparatie cu tigla. Acesta, dintr-un alt punct de vedere, permite aplicarea panourilor cu pante inferioare, mentinand siguranta si reducand volumul intern neutilizabil, dar mentinand unghiul inclinarii, si de asemenea cheltuielile energetice si costurile de gestiune in general. ECONOMIA IN FUNCTIONARE Necesitatea intretinerii periodice pentru mentinerea eficientei acoperisului este foarte modesta in comparatie cu tigla. In marea majoritate a cazurilor, aceeasi intretinere este limitata la curatirea periodica a jgheaburilor si burlanelor. Niciunul dintre materialele utilizate pentru producerea panoului Isodomus termoizolat nu e vulnerabil la atacul de mucegai, ciuperci sau paraziti. 6

6 EFICIENTA TERMICA ISODOMUS TERMOIZOLAT Solutia de acoperire cu panouri monolit, care permite realizarea unui acoperis cald printr-un produs unic, elimina pericolul de condensare intre straturi, cat si acel tip de condens, verificat la interiorul unui pachet de acoperis, care poate dauna pachetului in sine sau structurii portante. Deci, se elimina punctele termice de pe margine, insemnand eliminarea unei posibilitati de formare de condens, imbunatatind randamentul termic general al acoperisului. COMPORTAMENTUL IN TIMP Folosirea panourilor mari usoare fixate mecanic pe structura portanta ofera o mai buna rezistenta la smulgere sub actiunea vantului in comparatie cu folosirea tiglelor. Tiglele, avand in vedere greutatea ridicata a ansamblului, sunt destul de mici ca sa poata avea o greutate individuala modesta. Acestea permit des vantului sa miste sau sa erodeze singura tigla, care in majoritatea cazurilor e asezata pe un simplu reazem. Consecintele nu intarzie sa apara in termene de pierdere hidraulice, nu cand, in cazurile cele mai rele, de smulgere completa a ansamblului, cu riscul de vatamare pentru persoane sau daune ale lucrurilor din zona portanta. Din punct de vedere al rezistentei cand este incarcat cu zapada, si a capacitatii statice in general, panourile sunt in pozitia de a satisface orice zona climatica, caz in care, structura portanta este adecvata. PROTECTIA MEDIULUI INCONJURATOR Partea metalica poate fi in viitor recuperata si reciclata, in timp ce spuma poliuretanica si garnitura laterala vor fi distruse conform Normativelor in vigoare ale tarii de aplicare. In orice caz panoul Isodomus nu contine componente ce lasa fibre in mediul ambient. SPECIFICATII TEHNICE SI VERSIUNI Isodomus termoizolat poate fi utilizat eficient pe orice pante de acoperis cu unghiuri egale sau superioare la 11% (pana la 6,28 minim). Astfel valoarea va fi oricum verificata in functie de zona climatica si de specificarile de utilizare. Panta poate cuprinde corpuri iesite pozitionate divers, cum ar fi cosuri de fum, luminatoare, pentru toate acelea pentru care se poate prevede accesorii de legatura. 7

7 ISODOMUS TERMOIZOLAT Geometria panoului, in diferite versiuni, e raportata la urmatoarele sectiuni tranversale: ISODOMUS Garnitura Tabla exterioara Poliuretan Tabla Interioara ISODOMUS MONO Tabla exterioara Poliuretan Poliuretan Aluminium centésimal/carton-feutre ISODOMUS CLASSIC Garnitura Tabla exterioara Poliuretan Tabla Interioara ISODOMUS CLASSIC MONO Tabla exterioara Poliuretan Aluminium centésimal/carton-feutre ISODOMUS MEDITERRANEO Tabla exterioara Poliuretan 8 Aluminium centésimal

8 ISODOMUS TERMOIZOLAT Panourile sunt produse in doua tipologii de aspect extern: Isodomus, care reproduce aspectul tiglei portugheze Isodomus Clasic, ce reproduce aspectul tiglei ondulate traditionale Aceste tipologii cuprind solutii constructive, pentru a se adapta la diverse situatii aplicative. Isodomus/Isodomus Clasic tabla dubla (externa/interna): adaptata la montajul pe intervale mari si pe structuri discontinue formate din pane sau traverse din lemn, otel sau ciment. Isodomus Mono/Isodomus Classic Mono cu carton filtru bituminos pe latura interna: adoptat pentru montajul acoperitorilor continue, unde distanta intre axele penelor poate fi redusa. Isodomus Mono/Isodomus Classic Mono cu aluminiu centezimal gofrat pe latura interna: adoptat pentru montajul de acoperitori continue, cu distantele intre axele penelor redusa si cu functie de bariera de vapori. Isodomus Mediterraneo cu aluminiu centezimal gofrat pe latura interna: adoptat pentru montajul de acoperitori continue, cu distantele intre axele penelor redusa si cu functie de bariera de vapori si cu posibilitatea obtinerii unei ventilatii sub manta. MATERIALE Pentru tabla interna Otel laminat Grosime minima nominala: 0,4 mm Tratament superficial (protectiv si estetic): 1) Zincat la cald prin procedura Sendzimir, Norma UNI-EN ) Aplicarea de primer pentru a favoriza adeziunea vopselei, grosimea minima 5 micro 3) Vopsire Coil Coating grosimea minima 20 micro la alegerea tipului: 3a) Poliester Ps pentru mediu neadecvat 3b) Poliester Px pentru rezistenta la decolorarea in timp 3c) Polimerica cu floruri pentru un mediu agresiv Clasa de top Otel laminat si zincat la cald, acoperit prin termofuziune cu PVC certificate pentru contactul cu alimente si antizgariere. Aluminiu laminat Grosime minima nominala: 0,6 mm Tratament superficial (doar estetic pentru ca metalul este autoprotejat) 1) Aplicarea de primer pentru a favora adeziunea vopselei, grosimea minima 5 micro 2) Vopsire Coil Coating grosimea minima 20 micro la alegerea tipului: 2a) Poliester Ps pentru mediu neadecvat 2b) Poliester Px pentru rezistenta la decolorarea in timp 2c) Polimerica cu floruri pentru un mediu agresiv Pentru tabla externa: Otel laminat Grosimea minima nominala: 0,5 mm Tratament superficial (protectiv si estetic): 1) Zincat la cald prin procedura Sendzimir, Norma UNI-EN ) Aplicarea de primer pentru a favoriza adeziunea vopselei, grosimea minima 5 micro 3) Vopsire Coil Coating grosimea minima 20 micro la alegerea tipului: 3a) Poliester Ps pentru mediu neadecvat 3b) Poliester Px pentru rezistenta la decolorarea in timp 3c) Polimerica cu floruri pentru un mediu agresiv Aluminiu laminat Grosimea minima nominala: 0,6 mm Tratament superficial (doar estetic pentru ca metalul este autoprotejat) 1) Aplicarea de primer pentru a favora adeziunea vopselei, grosimea minima 5 micro 2) Vopsire Coil Coating grosimea minima 20 micro la alegerea tipului: 2a) Poliester Ps pentru mediu neadecvat 2b) Poliester Px pentru rezistenta la decolorarea in timp 2c) Polimerica cu floruri pentru un mediu agresiv 9

9 GAMA DE CULORI DISPONIBILA Isodomus Termoizolant dispune de urmatoarele culori standard: Partea externa suporti de otel: ISODOMUS TERMOIZOLAT Cupru (DIN ) Grosimea minima nominala: 0,5 mm Tratament superficial: Nu exista. Cuprul se autoprotejeaza formand o pelicula de oxid de cupru, la prima vedere de culoare maronie, si cu trecerea anilor devenind verde. Aceasta patina naturala e retinuta de valoarea estetica si arhitectonica, de aceea se intretine ca si finisare naturala. Pentru stratul de termoizolatie: Spuma expandata rigida cu putere termoizolanta ridicata, avand la baza de rasini poliuretanice autostingatoare cu urmatoarele caracteristici: Conductibilitate termica de referinta 10 C (λ): 0,020 W/mK Densitate: 42 kg/m 3 ±10% Puterea de adeziune la suportii metalici: 0,1 N/mm 2 Puterea de presiune la 10% din deformare: 0,11 N/mm 2 Coeficientii de transmisie termica K raportati in fisa sunt considerati de exploatat in proiect, la 10 C, calculul tine cont de cele doua table rezistente, externa si interna, si de conductibilitatea termica utila calculului la 10 C (obtinut aplicand la λ marirea de m = 10%): λ = 0,022 W/mK. rosu antic gri antic verde antic rosu siena testa di moro antic SIMILRAL3009 SIMILRAL8014 Partea externa suporti speciali: cupru aluminiu rosu antic aluminiu rosu siena aluminiu testa di moro SIMILRAL3009 SIMILRAL8014 Partea interna suporti de otel si aluminiu: Partea interna suporti de otel: alb gri imitatie de lemn alb calsa de top SIMILRAL9002 Alte culori sunt disponibile dupa verificarea disponibilitatii. 10

10 ISODOMUS TERMOIZOLAT SCHEMA DE COMANDA Panou monolitic pentru acoperisuri constituite astfel: Suport extern: Suport intern: Izolatie: Coeficient de transfer termic: Fixare: Nota: in otel zincat/ aluminiu/cupru grosime mm prevopsita pe partea la vedere cu 5 microni de primer si 20 microni de vopsea colorata modelata in forma de tigla cu ondule de 50 mm si distanta intre axe de 200 mm transversal si 350 mm longitudinal. in otel zincat/ aluminiu/cupru grosime mm prevopsita pe partea la vedere cu 5 microni de primer si 20 microni de vopsea colorata profilatura microondulata cu expandant rigid cu mare putere de izolare pe baza de rasini poliuretanice, densitatea totala de 42 kg/m 3 ±10% K = W /m 2 K suruburi pentru otel/lemn tip diametru mm, lungime mm Produsul Isopan SpA tip ISODOMUS, daca a fost deja evaluat de catre proiectant nu necesita aprobare din partea departamenului de lucru. 11

11 ISODOMUS TERMOIZOLAT CARACTERISTICI FIZICE ISODOMUS GREUTATE PANOURI ISODOMUS (TABLA DE OTEL) IZOLATIE TERMICA (COEFICIENT DE TRANSMISIE TERMICA K) Grosime Greutate Grosime nominala panou S (mm) tabla ,5 kg/m 2 10,9 11,3 11,7 GREUTATE PANOURI ISODOMUS MONO (TABLA DE OTEL) Grosime nominala panou S (mm) K W / m 2 K 0,36 0,31 0,27 Kcal / m 2 h C 0,32 0,27 0,23 Grosime Greutate Grosime nominala panou S (mm) tabla ,5 kg/m 2 7,7 8,1 8,5 ISODOMUS CLASSIC GREUTATE PANOURI ISODOMUS CLASSIC (TABLA DE OTEL) IZOLATIE TERMICA (COEFICIENT DE TRANSMISIE TERMICA K) Grosime Grosime nominala panou S (mm) Greutate tabla ,5 kg/m 2 11,2 11,6 12,0 GREUTATE PANOURI ISODOMUS CLASSIC MONO (TABLA DE OTEL) K Grosime nominala panou S (mm) W / m 2 K 0,36 0,31 0,27 Kcal / m 2 h C 0,32 0,27 0,23 Grosime Grosime nominala panou S (mm) Greutate tabla ,5 kg/m 2 8,0 8,4 8,8 ISODOMUS MEDITERRANEO GREUTATE PANOURI ISODOMUS MEDITERRANEO (TABLA DE OTEL) IZOLATIE TERMICA (COEFICIENT DE TRANSMISIE TERMICA K) Grosime Grosime nominala panou S (mm) Greutate tabla ,5 kg/m 2 6,6 7,0 7,4 Grosime nominala panou S (mm) K W / m 2 K 0,50 0,40 0,34 Izolarea termica: coeficientii de transmisie termica K raportati la fisa sunt considerati utili in proiect, la 10 C (obtinut aplicand la λm marirea de m = 10%): λ = 0,022 W/mk. TOLERANTE DIMENSIONALE (IN ACORD CU EN 14509) ABATERI (mm) Kcal / m 2 h C 0,44 0,35 0,30 Lungime Latime utila L 3 m ± 5 mm L > 3 m ± 10 mm ± 2 mm Grosime D 100 mm ± 2 mm D > 100 mm ± 2 % Deviere de la perpendicularitate Desaliniere intre parametrii metalici interni 6 mm ± 3 mm Unde L este lungime si D este grosimea panoului. 12

12 ISODOMUS TERMOIZOLAT COMPORTAMENT STATIC Tabelul ce urmeaza, prezentat ca exemplu in urma probelor de laborator, este evaluat in ipoteza statica a panoului asezat si nu fixat pe cel putin trei suporturi. Tabelul ne prezint un anumit coeficient de siguranta. Incarcatura aplicata este uniform distribuita, in concluzie asemanata cu zapada (compresie) sau vantul (extragere) si in mod normal include si incurcaturile datorate unei singure persoane pe o parte. Sageata panoului supus greutatii ii este echivalenta a 1/200 a parte de inflexiune. Valorile pe fond evidentiat rosu trebuie considerate fara limitarea valorii sagetii. Valorile pe fond evidentiat, valabile pentru sarcini distribuite, considerate neadecvate pentru accesul pietonal, mai exact greutatii concentrate, in mod special la centru, intre reazeme. INCARCARI ADMISIBILE PENTRU ISODOMUS SI ISODOMUS-CLASIC INCARCARI ADMISIBILE kg/m 2 P Grosime (mm) Distante intre reazeme (mm) L Tabla externa otel 0,5 mm Tabla interna otel 0,4 mm Tabla externa aluminiu 0,6 mm Tabla interna otel 0,4 mm Tabla externa cupru 0,5 mm Tabla interna otel 0,4 mm * Sunt cele care nu sunt pietonale L * 3150* 3500* INCARCARI ADMISIBILE kg/m 2 P Grosime (mm) Distante intre reazeme (mm) L Tabla externa otel 0,5 mm Tabla interna otel 0,4 mm Tabla externa aluminiu 0,6 mm Tabla interna otel 0,4 mm Tabla externa cupru 0,5 mm Tabla interna otel 0,4 mm * Sunt cele care nu sunt pietonale L * 3150* 3500* INCARCARI ADMISIBILE kg/m 2 P Grosime (mm) Distante intre reazeme (mm) L Tabla externa otel 0,5 mm Tabla interna otel 0,4 mm Tabla externa aluminiu 0,6 mm Tabla interna otel 0,4 mm Tabla externa cupru 0,5 mm Tabla interna otel 0,4 mm * Sunt cele care nu sunt pietonale L * 3150* 3500* Pentru toate panourile Isodomus Mono tabla (Isodomus Mono, Isodomus Clasic Mono si Mediterraneo) trebuie considerat o utilizare pe un suport continuu. 13

13 ISODOMUS TERMOIZOLAT MODALITATE DE FIXARE Panoul Isodomus izolat poate fi aplicat cu succes pe orice tip de suport discontinuu, suficient de rezistent, mai exact pe suporturi din lemn, otel, aluminiu sau ciment. Este suficient ca distanta dintre suporti sa fie un multiplu de 35 cm si ca latimea lor sa nu fie mai mica decat 4 cm, cum de altfel este redat in schema urmatoare. minim In sensul transversal al curgerii trebuie fixate cel putin doua suruburi pe panou, primul in corespondenta cu suprapunerea intre panouri si al doilea pe una din cele doua ondule centrale. In apropierea marginilor de coama, jgheab lateral, fixarea se face tinand cont de conditiile climatice (prezenta vantului puternic) si/sau in cazul de mari distante intre suporti, in sensul de a avea cam trei fixari pe metrul patrat. In zonele de margine este bine sa se dubleze numarul fixarilor pe doua ondule succesive. Surubul de fixare trebuie sa fie pozitionat imediat in aval de indoitura ce reprezinta marginea de jos a tiglei si sa fie special pentru tipul de pana pe care trebuie sa il strapunga (metal sau lemn). 14

14 ISODOMUS TERMOIZOLAT FIXAREA SURUBURILOR FISSAGGIO Fixaj tip C TIPO "C" DA Corect Fixaj FISSAGGIO tip B TIPO "B" NU Gresit: prea strans Fixaj FISSAGGIO tip A TIPO "A" NU Gresit: prea larg FIXARE PE LEMN - Surub Ø 6,3 cu dinti rari S H HT P min L H HT L P S = grosime nominala panou. FIXARE PE METAL grosime < 3 mm - Surub Ø 6,3 autofiletant S H HT P min L H HT L P S = grosime nominala panou. FIXARE PE METAL grosime > 3 mm - Surub Ø 6,3 autoperforant S H HT P min L H HT L P S = grosime nominala panou. 15

15 ALEGEREA PERFECTA A SURUBLUI IN FUNCTIE DE STRUCTURA: CUM SE VERIFICA SI CUM SE ALEGE CORECT ISODOMUS TERMOIZOLAT TIP MATERIALUL STRUCTURII GROSIME PROFIL PREGAURIRE PROFIL Autofiletant Otel Max. 2,5 mm Da Autoascundere Otel Mai mare de 2,5 mm Da Autoperforant Otel Intre 1 si 5 mm Nu Dinti rari lemn Lemn Minim 40 x 50 mm Da 16

16 ISODOMUS TERMOIZOLAT SURUB ISODOMUS AUTOFILETANT DIMENSIUNE (mm) CONFECTIE (buc) 6,3 x ,3 x ,3 x ,3 x UTILIZARE Pentru fixare panouri Isodomus pe profile metalice necesita pregaurire. SURUB ISODOMUS AUTOPERFORANT DIMENSIUNE (mm) CONFECTIE (buc) 6,3 x ,3 x ,3 x ,3 x UTILIZARE Pentru fixare panouri Isodomus pe profile metalice nu necesita pregaurire. SURUB ISODOMUS AUTOFILETANT CU DINTI RARI DIMENSIUNE (mm) CONFECTIE (buc) 6,3 x ,3 x ,3 x ,3 x UTILIZARE Pentru fixare panouri Isodomus pe suporti de lemn, necesitand pregaurire. 17

17 ISODOMUS TERMOIZOLAT FURNIZAREA SI STOCAREA PANOURILOR Panourile ajung in santier in pachete cu diversele lungimi comandate. Taieturile sunt necesare atunci cand lungimea apei acoperisului nu este exact un multiplu de modul de tigla (35 cm), tinand cont si de extremitatile coamei sau a jgheabului, sau cand sunt ape cu inclinari trapezoidale sau triunghiulare. Descarcarea pachetelor trebuie sa fie facuta cu ajutorul chingilor de ridicat din canepa sau nylon legate de un brat-balanta. Lungimea acestui brat trebuie sa fie atat cat sa nu permita pachetului sa aiba mai mult de doi metri in lateral, iar numarul de chingi sa nu sa fie astfel incat distanta intre ele sa nu depaseasca 3 metri. Ca exemplu, pentru un pachet de panouri de o lungime maxima de 10,15 metri, trebuie utilizat un brat lung de circa sase metri, cu doua chingi la extremitati si una centrala. Mare atentie trebuie acordata partilor laterale ale panourilor din toate pachetele, in zona garniturii, pentru a nu risca distrugerea acestora, prin exercitarea de presiune, de catre chingi, in acel punct. In acest sens trebuie protejate lateralele in punctele in care chinga atinge panoul, cu o placa de cel putin douazeci si cinci de centimetri latime. 1 Placa de protectie 1 1 Ca alternativa, trebuie tinute chingile distantate, cu ajutorul unor placi din lemn intre chingi deasupra pachetului. 2 Placi distantiere

18 ISODOMUS TERMOIZOLAT PASTRAREA PE TEREN A PACHETELOR Atunci cand Panourile nu sunt puse imediat pe acoperis, va prezentam modalitatea de stocare a acestora in santier. Dupa ce s-a determinat o zona plana si curatata de resturi, daca este posibil departe de zonele de tranzit a mijloacelor de constructie, pachetele se aseaza pe suporti de lemn speciali, astfel incat sa ramana ridicate de la pamant cu cel putin 20 cm. Suportii de lemn trebuie sa fie cel putin unul la 2 metri. Suportii trebuie sa aiba inaltimi variabile, in sensul ca trebuie sa asigure o inclinatie minima (9%-10%) pachetului; in acest fel condensul se scurge. Inclinatie 9-10% 2 mt 2 mt Se prevede ca in timpul stocarii pentru un timp indelungat, este bine ca pachetele sa fie protejate cu o invelitoare din material plastic, avand grija sa se asigure o ventilatie a pachetului si pentru evitarea formarii condensului. Aceasta protectie este buna si pentru a evita expunerea filmului de protectie al metalului la radiatiile solare care, pe perioade lungi, pot cauza dificultati in inlaturarea acestuia in momentul montajului. De asemenea si ambalajul din plastic sufera degradari cauzate de expunerea la lumina si caldura. Acoperire din material plastic 19

19 ISODOMUS TERMOIZOLAT PRAGATIREA PANTEI Inainte de montarea panourilor este necesar sa va asigurati ca panta este pregatita pentru acestea. In acest scop este necesar efectuarea urmatoarelor operatii: A) Verificarea normelor de siguranta; perimetrul pantei, in zona de legatura cu marginile care au acces in goluri trebuie sa aiba protectii perimetrale; ca alternativa, dar obligatoriu in cazul inclinarilor cu structura discontinua sau cu pericol de cadere in goluri si in interior trebuie prevazute linii de siguranta de care montatorii trebuie sa se lege cu centurile. Este esential pentru operatiunile de montaj a primelor panouri de acoperis sa aiba acces in siguranta pe linia jgheabului si daca este posibil pe cea a coamei, daca partea de acoperis nu dispune de o schela sau placa de sustinere pietonala. Protectii perimetrale Punti cu parapeti de protectie Grinzi B) Prinderea sau verificarea grinzilor pe care se sprijina panourile; aceastea trebuie sa aiba o distanta intre axe compatibila cu panoul in sensul de distante intre goluri maxime, iar aceasta distanta intre axe trebuie sa fie multiplu de modul de tigla, adica 35 cm, in sensul ca fixajele pot fi si puse corect in punctele prevazute mai jos de capatul tiglei. In toate cazurile prima grinda de referinta este aceea de corespondenta a marginii de la jgheab, iar ultima de sus poate avea o distanta intre axe care nu este multiplu de modul si poate fi acoperita in orice caz de coama. Acest criteriu se refera la toate zonele de amonte de jgheab. 20

20 ISODOMUS TERMOIZOLAT Taiere la masura liber C) Montarea profilelor din tabla care preced panourile; aceste sunt de fapt canale de jgheab sau dolii, picuratori daca exista, acele profile care sustin coama, colectoare, disipatoare, zonele de aderenta la pereti. 21

21 ISODOMUS TERMOIZOLAT URCAREA SI ASEZAREA IN COTE A PANOURILOR Daca se considera oportun ridicarea de pachete intregi si nu a unui panou, este necesar sa se stabileasca ordinea pachetelor pentru acel acoperis. Acestea trebuie sa fie usor de accesat si in siguranta de catre montatori, de asemenea pachetele ce urmeaza sa nu constituie un obstacol pentru efectuarea montajului. Este posibila folosirea panourilor deja asezate ca puncte de sprijin pentru operatori in vederea asezarii urmatoarelor panouri, deoarece panourile au o portanta destul de mare in raport cu golurile recomandate si pot fi pietonabile, dar cu atentie sporita pentru a nu cauza indoituri estetice. Deci, este posibil asezarea pachetelor in zona de plecare a pantei si efecturarea inceperii montajului mai avansat. Pentru aceasta executie este necesara masurarea exacta a distantei de inceput a acoperisului si pozitia primului panou fata de pachete. Aceasta distanta trebuie sa fie multipla de modulul latimii panoului. Trebuie sa se acorde o atentie speciala pentru a se evita alunecarea pachetului spre jgheab prin punerea unui blocaj robust, de exemplu placi de lemn, fixate de structura cladirii sau de puntile perimetrale. Odata terminata inclinarea din partea opusa, deci eliminarea pachetelor, se pot monta cele cateva panouri ramase. 3 panou 2 panou 1 panou ORDINEA DE MONTARE Atat pe teren cat si la inaltime, fiecare panou trebuie scos si mutat de cel putin doi montatori si se va tine pe cat posibli de profil, pana in momentul montarii. 22

22 ISODOMUS TERMOIZOLAT MONTAJUL PANOURILOR - INCLINAREA CU PANTA RECTANGULARA Observand un panou din dreptul jgheabului spre coama, directia de montaj va fi de la stanga la dreapta, iar montajul trebuie inceput atunci cand corespunde marginea laterala stanga. Verificarea asezarii primului panou; acesta trebuie pozitionat in corespondenta cu jgheabul, atribuindu-se iesirea prevazuta in proiect. Aceasta nu trebuie sa fie mai mica de 10 cm, pentru a putea impiedica ploaia, impinsade vant, sa ude structura sau picuratorul. De asemenea nu trebuie sa impiedice patrunderea unei maini pentru eventualele interventii de intretinere si curatire a jgheabului. Trebuie apoi verificate sprijinirea corecta in corespondenta cu pana de coama sau cu pana de imbinare daca exista, iar la final se controleaza daca axa panoului este paralela cu coborarea, deci, in majoritatea cazurilor ca marginea de jos a panoului este paralela cu linia jgheabului. In aceasta faza se face, daca este necesar, taierea surplusului de panou la coama. Aliniamentul in functie de coborare este cel mai important pentru alinierea perfecta a panourilor, in comparatie cu aliniamentul marginii, acest ultim aliniament este ascuns de marginea coborarii, care se poate alinia. Urmand montarea, fiecare panou urmator se pune in pozitie, apropiat de margine, opus imbinarii si dupa ce s-a controlat ca este paralel cu predecesorul si ca se gaseste la aceeasi distanta de jgheab, iar profilul tiglei corespunde, se suprapune cu primul. Este bine sa se evite pe cat posibil alunecarea panourilor pe pane, pentru a evita zgarierea metalului pe partea inferioara, ce poate ramane la vedere. Daca acoperirea pantei este realizata cu mai mult de un panou, este normal de a fi montata fiecare fila in jos si dupa corespondenta in amonte. Este bine de asemenea de a incepe in acelas timp cu toate filele, de la jgheab la coama, avand deci un avans de unul sau doua panouri (vezi pag. 26). 23

23 ISODOMUS TERMOIZOLAT Aceasta precautie permite de a ramane sub control aliniamentul pe lungime a inclinarii pe toata suprafata si in acelasi timp corectitudinea distantelor dintre axele de montare a panourilor. Acesti doi parametrii sunt de fapt verificati la intervale regulate in decursul montarii pentru un rezultat corect. Un avantaj care nu trebuie neglijat este ca, in conformitate cu aceasta procedura, montatorii se lasa pe spate in timpul acestor operatii, o pozitie controlata de la jgheab la coama deci eliminand pozitiile periculoase. 1 2 MONTAREA PANOURILOR INCLINARE CU PANTA TRAPEZOIDALA (PADIGLIONE) Montajul panourilor pe o panta trapezoidala are aceleasi caracteristici analogice ca panta rectangulara, dar difera la metoda de montare a primelor panouri. Se incepe masurand paralel cu jgheabul latimea intre inchiderea de jos si cea de sus si de aici se deduce numarul de panouri ce trebuiesc taiate in diagonala. Se incepe apoi asezarea identica cu cea de la acoperisul cu panta rectangulara, dar incepand cu asezarea panourilor cu referinta sus. Dupa ce s-au asezat si fixat doua trei panouri in secventa, incepe montajul pe dos al panourilor in zona triunghiulara. Fiecare panou vine asezat fara fixaj in contact cu urmatorul si sus se insemneaza linia de taiere cu ajutorul unei rigle. Dupa ce s-a mutat panoul de pe pozitia sa de imbinare, se efectueaza taierea cu un circular, iar succesiv panoul taiat devine imbinatul, facandu-se rotatia cu marginea, in modul de introducere sub suprapunerea panoului de la dreapta sa (privind de sus in jos). Dupa ce s-a controlat corectitudinea imbinarilor si absenta jocurilor se procedeaza la fixarea panoului taiat, iar aceasta operatiune se repeta pana se ajunge la pana de jos. Partea de panou taiata de pe o parte de curgere, daca are lungimea suficienta, poate fi reutilizata pe partea triunghiulara a unei coborari ce compune adunare de ape sau invers. O acuratete in planificarea masurilor poate duce, in acest fel, la o notabila reducere de costuri. 24

24 ISODOMUS TERMOIZOLAT Panou Panou Parti de panouri reutilizabile pentru adunare A Linie de taiere Nr. de panouri A 25

25 ISODOMUS TERMOIZOLAT MONTAJ DE PANOURI CU SUPRAPUNERE Daca coborarea este mult mai lunga se prevede asezarea mai multor panouri sau pentru exigente de santier se doreste reducerea dimensionala a panourilor ce constituie panta, deci necesitatea de a prevede lucrari adiacente ce se realizeaza pe santier, care iau numele de taiere pentru suprapunere sau over lapping si se refera la taierea partii inferioarea a panoului, in mod normal pe o lungime de 360 mm si eliminarea atat a tablei inferioare cat si a spumei poliuretanice pana la lasarea tablei superioare complet curata si libera pentru a se suprapune pe panoul montat in avale. Randul de panouri de deasupra celor de la jgheab se aseaza dupa acesta, ramanand decalati cu unul sau doua panouri, avand scopul de a facilita suprapunerea in sensul transversal si longitudinal. Taiere si inlaturare spuma poliuretanica tabla inferioara Tabla curata gata pentru suprapunere Pentru obtinerea unui bun rezultat in fixarea cu suprapunere, trebuie prevazut: 1. Aplicarea unei imbinari plastice care sigileaza contactele intre panoul de jos (jgheab) si panoul de sus (coama). Aceasta imbinare se va aplica in corespondenta partii spumate a panoului. 2. In corespondenta suprapunerii intre panoul de sus si cel de jos, pe tabla exterioara a panoului de jos trebuie prevazut o sigilare care impiedica infiltrarea aerului si a apei (De exemplu un rand dublu de sigilant tip silicon). 3. Pe imbinarea de suprapunere se prevede un fixaj majorat de tipul asemanator cu cel folosit in corespondenta cu jgheabul, deci un fixaj pe fiecare ondula a panoului. Va readucem aminte, ca in corespondanta suprapunerii, este fundamental ca sa gaseasca structura de sprijin, avand o latime care permite acoperirea imbinarii inferioare si garanteaza continuitatea rezistentei acoperisului. 26

26 ISODOMUS TERMOIZOLAT Succesiunea fazelor de asezare urmeaza intr-un mod absolut analog cu randul de sus dand posibilitatea montatorilor de asezare a fiecarui panou succesiv stand pe partea deja asezata a acoperisului intr-o siguranta totala. 27

27 ISODOMUS TERMOIZOLAT OPERATII SUCCESIVE DE ASEZARE A PANOURILOR Dupa ce s-a completat asezarea panourilor pe partile acoperisului trebuie procedata la eliminarea puntilor termice prezenta in corespondenta liniilor de margine intre diversele ape (coame, degajari) si intre ape si eventualii pereti in contact. Liniile de conversie sunt izolate inainte de asezarea panourilor avand un izolament optim, de exemplu un strat de poliuretan de grosime adecvata, intre tabla de suport si conversa corespondenta. Pentru a efectua aceasta operatie se efectueaza o umplere cu poliuretan a spatiului existent intre capetele panourilor montate. Utilizarea poliuretanului este preferabil, in ceea ce priveste utilizarea aceluiasi tip de izolatie, dar de o densitate inferioara, poate fi aplicat cu o grosime mai mare un pic sub creasta ondule panoului, in modul de a compensa cu o grosime mai mare de densitate mica. Modul de a fi expandat la montaj permite sa se obtina o umplere optima a spatiilor si deci eliminarea puntilor termice. Umplerea cu poliuretan spumat Subcoama 28 Ultima operatie de efectuat pentru completarea acoperisului consta in montajul tablelor ce se suprapun panourilor si eventual a tuturor accesoriilor prevazute. Tablele de completare pentru realizarea unui acoperis Isodomus Izolat trebuie realizate cu materiale compatibile cu acelea a panoului, deci in aluminiu, otel sau cupru, de regula in colaborare directa cu cea a marginii si pot fi realizate cu ajutorul presei, la dimensiuni si lungimi cerute in lucrarea specificata. Sunt constituite in principal de: - Coama din doua componente - Coama dintr-o singura bucata - Adunare - Disipare - Jgheab

28 ISODOMUS TERMOIZOLAT - Racord coama cu perete - Racord coama cu panou de perete - Ape laterale de plecare - Ape laterale de sosire - Ape laterale pe perete Accesoriile aplicabile se constituie din: - Racord pentru corpuri iesite de mari dimensiuni (luminatoare sau trape de acces) - Racord pentru corpuri iesite de mici dimensiuni (cosuri de fum, antene, aerisitori) - Elemente antizapada liniare sau punctiforme - Elemente de suport pentru instalatii tehnologice (panouri solare, conditionatoare) Fiecare din aceste elemente poate fi identificat, in ceea ce priveste caracteristicile in cele ce urmeaza. INSPECTII PERIODICE / RECOMANDARI Se recomanda, in timpul fazelor de inspectie pentru intretinere si curatenie a acoperisului, grija mare in ceea ce priveste strivirea tablelor in corespondenta indoiturilor profunde. Este bine sa se foloseasca incaltaminte cu talpa de cauciuc si folosirea cu atentie a sculelor / ustensile care pot zgaria vopseaua sau zincul, favorizand coroziunea. Se recomanda in special inspectia periodica (cel putin o data pe an) a acoperisului pentru eliminarea eventualelor sedimente generate de apa. Atentie: este foarte important, pe durata fazei de montaj a acoperisului, mentinerea panourilor curate, in particular de resturile metalice de la prelucrari trebuie eliminate imediat. De asemenea va reamintim sa nu folositi scule care genereaza scantei sau resturi incandescente in apropierea panourilor, pentru a evita ca aceste elemente sa ajunga in contact cu vopseaua si sa provoace stricaciuni. PUNEREA IN PRACTICA Norma de referinta este UNI Pentru instalarea la care este prevazuta pietonabilitatea acoperisului, se recomanda sa nu se depaseasca in nici un caz 2,4 m intre sprijinuri (golul maxim pentru Isodomus cu doua table grosime 40 mm, intr-o singura bucata). Se recomanda pentru detalii de folosire si asezare sa se faca referinta la ceea ce a indicat proiectantul. Daca nu s-a specificat, se face trimitere de referinta la normativele AIPPEG (Asociatia Italiana a Producatorilor de Panouri si Elemente Ondulate). 29

29 COMPONENTELE SISTEMELOR DE ACOPERIS Coama din doua bucati, pag Coama dintr-o singura bucata, pag. 34 Degajor, pag. 40 Jgheab, pag Elemente de suport, pag. 57 Racord corpuri iesite, pag. 54

30 Dolie, pag. 38 Racord corpuri iesite, pag. 52 Conversia, pag. 36 Racord de coama cu perete, pag. 44 Elemente parazapada, pag. 56 Inchideri laterale, pag

31 COAMA DIN DOUA BUCATI SECTIUNE TRANSVERSALA 01 Subcoama din tabla 02 Garnitura pentru aer 03 Panou Isopan Isodomus izolat 04 Umplutura de poliuretan expandat 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura subcoama 08 Coama rotunda din doua bucati 09 Surub fixare coama 10 Capac de inchidere coama SECTIUNE LONGITUDINALA 32

32 01 Subcoama din tabla 03 PANOU ISOPAN ISODOMUS 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura subcoama 08 Coama rotunda din doua bucati 09 Surub fixare coama 10 Capac de inchidere coama 33

33 COAMA DINTR-O SINGURA BUCATA SECTIUNE TRANSVERSALA 01 Subcoama din tabla 02 Garnitura pentru aer 03 Panou Isopan Isodomus izolat 04 Umplutura de poliuretan expandat 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura subcoama 08 Coama dintr-o singura bucata 09 Surub fixare coama SECTIUNE LONGITUDINALA 34

34 01 Subcoama din tabla 03 PANOU ISOPAN ISODOMUS 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura subcoama 08 Coama dintr-o singura bucata 09 Surub fixare coama 35

35 CONVERSIA SECTIUNE TRANSVERSALA 01 Suport canal 02 Izolatie 03 Colector 04 Picurator sub panou 05 Panou Isopan Isodomus izolat 06 Surub fixare panou de structura 36

36 01 Suport canal 03 Colector 04 Picurator sub panou 05 PANOU ISOPAN ISODOMUS 06 Surub fixare panou de structura 37

37 DOLIE SECTIUNE TRANSVERSALA 01 Suport canal 02 Izolatie 03 Colector 04 Picurator sub panou 05 Panou Isopan Isodomus izolat 06 Surub fixare panou de structura 38

38 01 Suport canal 03 Colector 04 Picurator sub panou 05 PANOU ISOPAN ISODOMUS 06 Surub fixare panou de structura 39

39 DEGAJOR SECTIUNE TRANSVERSALA 01 Subcoama din tabla 02 Garnitura pentru aer 03 Panou Isopan Isodomus izolat 04 Umplutura de poliuretan expandat 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura sub ramificatie 08 Ramificatie dintr-o singura bucata 09 Surub fixare ramificatie SECTIUNE LONGITUDINALA 40

40 01 Subcoama din tabla 03 PANOU ISOPAN ISODOMUS 05 Clema de suport coama din tabla 06 Surub de fixare panou si clema 07 Garnitura sub ramificatie 08 Ramificatie dintr-o singura bucata 09 Surub fixare ramificatie 41

41 JGHEAB SECTIUNE TRANSVERSALA 01 Brat suport canal jgheab 02 Canal Jgheab 03 Panou Isopan Isodomus izolat 04 Surub fixare panou de structura 42

42 01 Brat suport canal jgheab 02 Canal Jgheab 03 PANOU ISOPAN ISODOMUS 04 Surub fixare panou de structura 43

43 RACORD DE COAMA CU PERETE SECTIUNE TRANSVERSALA 01 Coltar inferior din tabla 02 Diblu de fixat in perete 03 Garnitura impotriva aerului 04 Panou Isopan Isodomus izolat 05 Clema de suport coama din tabla 06 Surub fixare panou si clema 07 Umplutura de poliuretan expandat 08 Garnitura sub coama 09 Coltar de capat la perete 10 Surub fixare coltar 11 Sigilare coltar la perete 12 Picurator 13 Capac protectie diblu SECTIUNE LONGITUDINALA 44

44 01 Coltar inferior din tabla 04 PANOU ISOPAN ISODOMUS 05 Clema de suport coama din tabla 06 Surub fixare panou si clema 08 Garnitura sub coama 09 Coltar de capat la perete 10 Surub fixare coltar 12 Picurator 13 Capac protectie diblu 45

45 RACORD COAMA CU PANOU DE PERETE SECTIUNE TRANSVERSALA 01 Coltar inferior din tabla 02 Garnitura impotriva aerului 03 Panou Isopan Isodomus izolat 04 Clema de suport coama din tabla 05 Surub fixare panou si clema 06 Umplutura de poliuretan expandat 07 Garnitura sub coama 08 Coltar de capat la perete 09 Surub fixare coltar 10 Panou de perete Isopan 11 Surub fixare panou de perete Isopan SECTIUNE LONGITUDINALA 46

46 01 Coltar inferior din tabla 03 PANOU ISOPAN ISODOMUS 04 Clema de suport coama din tabla 05 Surub fixare panou si clema 07 Garnitura sub coama 08 Coltar de capat la perete 09 Surub fixare coltar 47

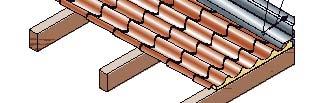

47 INCHIDERI LATERALE SECTIUNE TRANSVERSALA 01 Panou Isopan Isodomus izolat 02 Surub de fixare panou de structura 03 Inchidere de margine 04 Surub fixare inchidere de manta 05 Surub fixare inchidere pe pana 06 Distantier de suport prima ondula 48

48 01 PANOU ISOPAN ISODOMUS 02 Surub de fixare panou 03 Inchidere de margine 04 Surub fixare inchidere de manta 05 Surub fixare inchidere pe pana 49

49 INCLINARI LATERALE PE PERETE SECTIUNE TRANSVERSALA 01 Coltar inferior din tabla 02 Diblu de fixat in perete 03 Garnitura impotriva aerului 04 Panou Isopan Isodomus izolat 05 Surub de fixare panou si coltar 06 Umplutura de poliuretan expandat 07 Coltar de capat la perete 08 Sigilare coltar la perete 09 Picurator 10 Capac protectie diblu 50

50 01 Coltar inferior din tabla 04 PANOU ISOPAN ISODOMUS 07 Coltar de capat la perete 09 Picurator 10 Capac protectie diblu 51

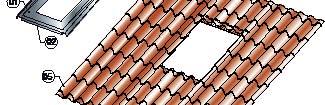

51 RACORDARE CORPURI IESITE DE MARI DIMENSIUNI SECTIUNE TRANSVERSALA 01 Cornisa exterioara 02 Suport izolatie 03 Izolatie inferioara 04 Pane suport 05 Panou Isopan Isodomus izolat 06 Coltar sub panou 07 Coltar deasupra panoului 08 Surub fixare panou de structura SECTIUNE LONGITUDINALA 52

52 01 Cornisa exterioara 02 Suport izolatie 05 PANOU ISOPAN ISODOMUS 06 Coltar sub panou 07 Coltar deasupra panoului 08 Surub fixare panou de structura 53

53 RACORDARE CORPURI IESITE DE MCI DIMENSIUNI SECTIUNE TRANSVERSALA 01 Cornisa exterioara 02 Suport izolatie 03 Izolatie inferioara 04 Pane suport 05 Panou Isopan Isodomus izolat 06 Coltar sub panou 07 Coltar deasupra panoului 08 Surub fixare panou de structura SECTIUNE LONGITUDINALA 54

54 01 Cornisa exterioara 02 Suport izolatie 05 PANOU ISOPAN ISODOMUS 06 Coltar sub panou 07 Coltar deasupra panoului 08 Surub fixare panou de structura 55

55 ELEMENTE PARAZAPADA LINIARI SI PUNCTIFORMI SECTIUNE TRANSVERSALA 01 Profilul opritorului de zapada 02 Surub de fixare panou de structura 03 Panou Isopan Isodomus izolat DISPUNEREA PARAZAPEZILOR IN LINIE DISPUNEREA PARAZAPEZILOR IN SCARA 01 Profilul opritorului de zapada 02 Surub de fixare panou de structura 03 PANOU ISOPAN ISODOMUS 56

56 ELEMENTE DE SUPORT SECTIUNE TRANSVERSALA 01 Cleme suport 02 Surub de fixare panou de structura 03 Panou Isopan Isodomus izolat 01 Cleme suport 02 Surub de fixare panou de structura 03 PANOU ISOPAN ISODOMUS 57

57 TIPURI DE INCHIDERI ISOPAN STANDARD COAMA DECUPATA DIN DOUA BUCATI ISO - L D DESFASURATA mm COAMA CU ORNAMENT COAMA CU ORNAMENT COAMA DIN DOUA BUCATI ISO - L D2 DESFASURATA mm COAMA DINTR-O SINGURA BUCATA RAMIFICATA ISO - L - 12b DESFASURATA 416 mm ISO - L - 12a DESFASURATA 624 mm 58

58 COAMA DINTR-O SINGURA BUCATA ISO - L D DESFASURATA 416 mm COAMA - DEGAJARE IN DOUA PARTI REGLABILE ISO - L - 43 DESFASURATA mm SUBCOAMA ISO - L - 11 DESFASURATA 624 mm PICURATOR SUB PANOU ISO - L - 1a DESFASURATA 416 mm ISO - L - 1b DESFASURATA 250 mm 59

59 COLTAR DE PERETE ISO - L - 17a - D DESFASURATA 312 mm COAMA CU ORNAMENT ISO - L - 17b - D DESFASURATA 416 mm COAMA CU ORNAMENT ISO - L - 19 DESFASURATA 249 mm 60

60 CANAL DE JGHEAB ISO - L - 37 DESFASURATA 416 mm ISO - L - 38 DESFASURATA 624 mm PARAZAPADA ISO - L - 40 DESFASURATA 250 mm 61

61 INCHIDERI LATERALE ROTUNJITE ISO - L D Isodomus 40 mm: A = 39 mm; B = 29 mm Isodomus 50 mm: A = 49 mm; B = 39 mm Isodomus 60 mm: A = 59 mm; B = 29 mm ACOPERIRE DE CAPAT PENTRU COAMA LA PANTA UNICA ISO - L D DESFASURATA 312 mm ACOPERIRE DE CAPAT ISO - L - 42 DESFASURATA 250 mm Pentru o analiza completa a detaliilor accesoriilor noastre se face trimiterea catre catalogul specific al Centrului de Servicii Isopan. Alte accesorii sunt productibile, cu analiza desenelor inainte, de catre Isopan SpA. 62
