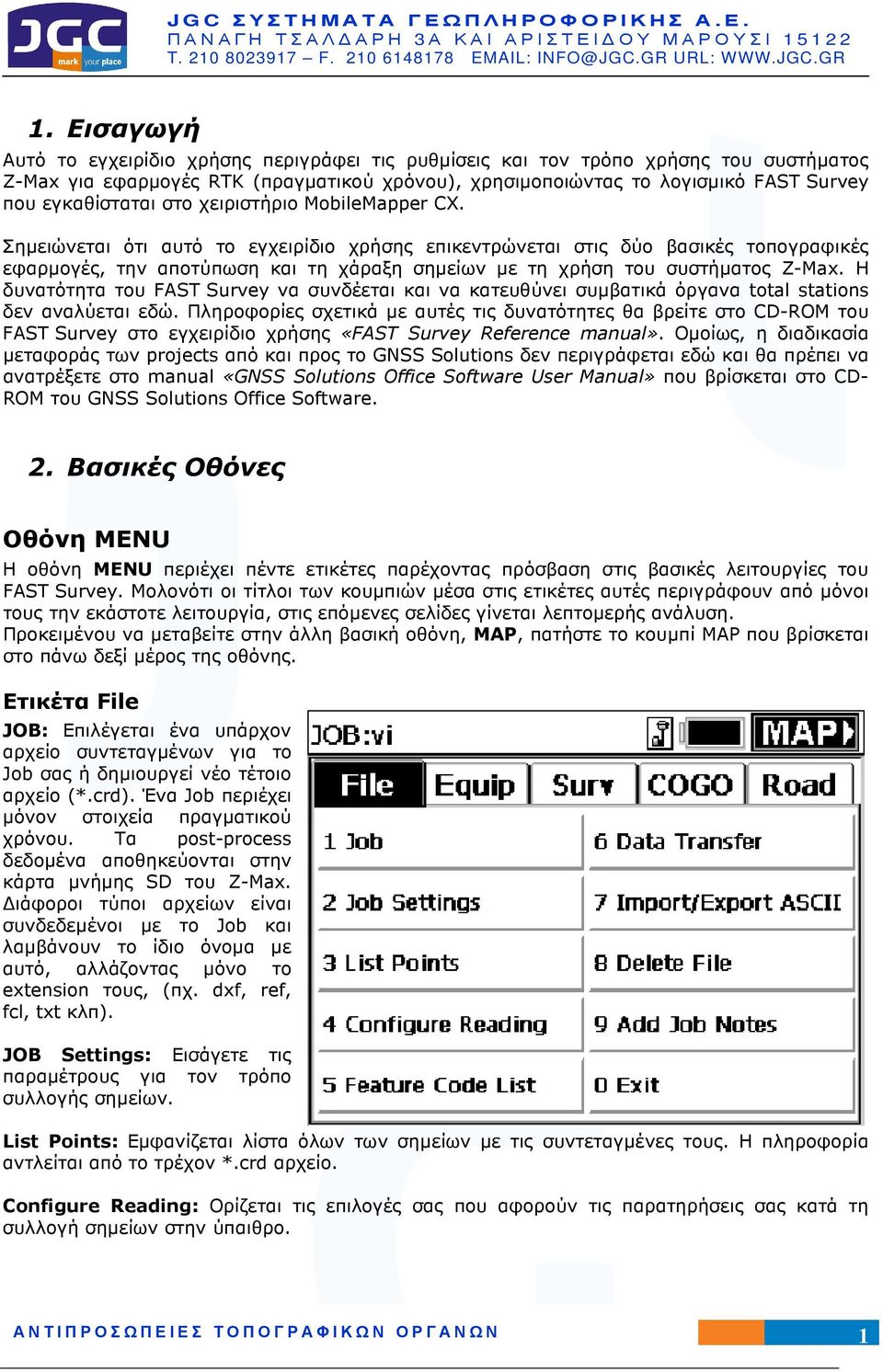

1 1. Εισαγωγή Αυτό το εγχειρίδιο χρήσης περιγράφει τις ρυθµίσεις και τον τρόπο χρήσης του συστήµατος Z-Max για εφαρµογές RTK (πραγµατικού χρόνου), χρησιµοποιώντας το λογισµικό FAST Survey που εγκαθίσταται στο χειριστήριο MobileMapper CX. Σηµειώνεται ότι αυτό το εγχειρίδιο χρήσης επικεντρώνεται στις δύο βασικές τοπογραφικές εφαρµογές, την αποτύπωση και τη χάραξη σηµείων µε τη χρήση του συστήµατος Z-Max. Η δυνατότητα του FAST Survey να συνδέεται και να κατευθύνει συµβατικά όργανα total stations δεν αναλύεται εδώ. Πληροφορίες σχετικά µε αυτές τις δυνατότητες θα βρείτε στο CD-ROM του FAST Survey στο εγχειρίδιο χρήσης «FAST Survey Reference manual». Οµοίως, η διαδικασία µεταφοράς των projects από και προς το GNSS Solutions δεν περιγράφεται εδώ και θα πρέπει να ανατρέξετε στο manual «GNSS Solutions Office Software User Manual» που βρίσκεται στο CD- ROM του GNSS Solutions Office Software. 2. Βασικές Οθόνες Οθόνη MENU Η οθόνη MENU περιέχει πέντε ετικέτες παρέχοντας πρόσβαση στις βασικές λειτουργίες του FAST Survey. Μολονότι οι τίτλοι των κουµπιών µέσα στις ετικέτες αυτές περιγράφουν από µόνοι τους την εκάστοτε λειτουργία, στις επόµενες σελίδες γίνεται λεπτοµερής ανάλυση. Προκειµένου να µεταβείτε στην άλλη βασική οθόνη, MAP, πατήστε το κουµπί MAP που βρίσκεται στο πάνω δεξί µέρος της οθόνης. Ετικέτα File JOB: Επιλέγεται ένα υπάρχον αρχείο συντεταγµένων για το Job σας ή δηµιουργεί νέο τέτοιο αρχείο (*.crd). Ένα Job περιέχει µόνον στοιχεία πραγµατικού χρόνου. Τα post-process δεδοµένα αποθηκεύονται στην κάρτα µνήµης SD του Z-Max. ιάφοροι τύποι αρχείων είναι συνδεδεµένοι µε το Job και λαµβάνουν το ίδιο όνοµα µε αυτό, αλλάζοντας µόνο το extension τους, (πχ. dxf, ref, fcl, txt κλπ). JOB Settings: Εισάγετε τις παραµέτρους για τον τρόπο συλλογής σηµείων. List Points: Εµφανίζεται λίστα όλων των σηµείων µε τις συντεταγµένες τους. Η πληροφορία αντλείται από το τρέχον *.crd αρχείο. Configure Reading: Ορίζεται τις επιλογές σας που αφορούν τις παρατηρήσεις σας κατά τη συλλογή σηµείων στην ύπαιθρο. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 1

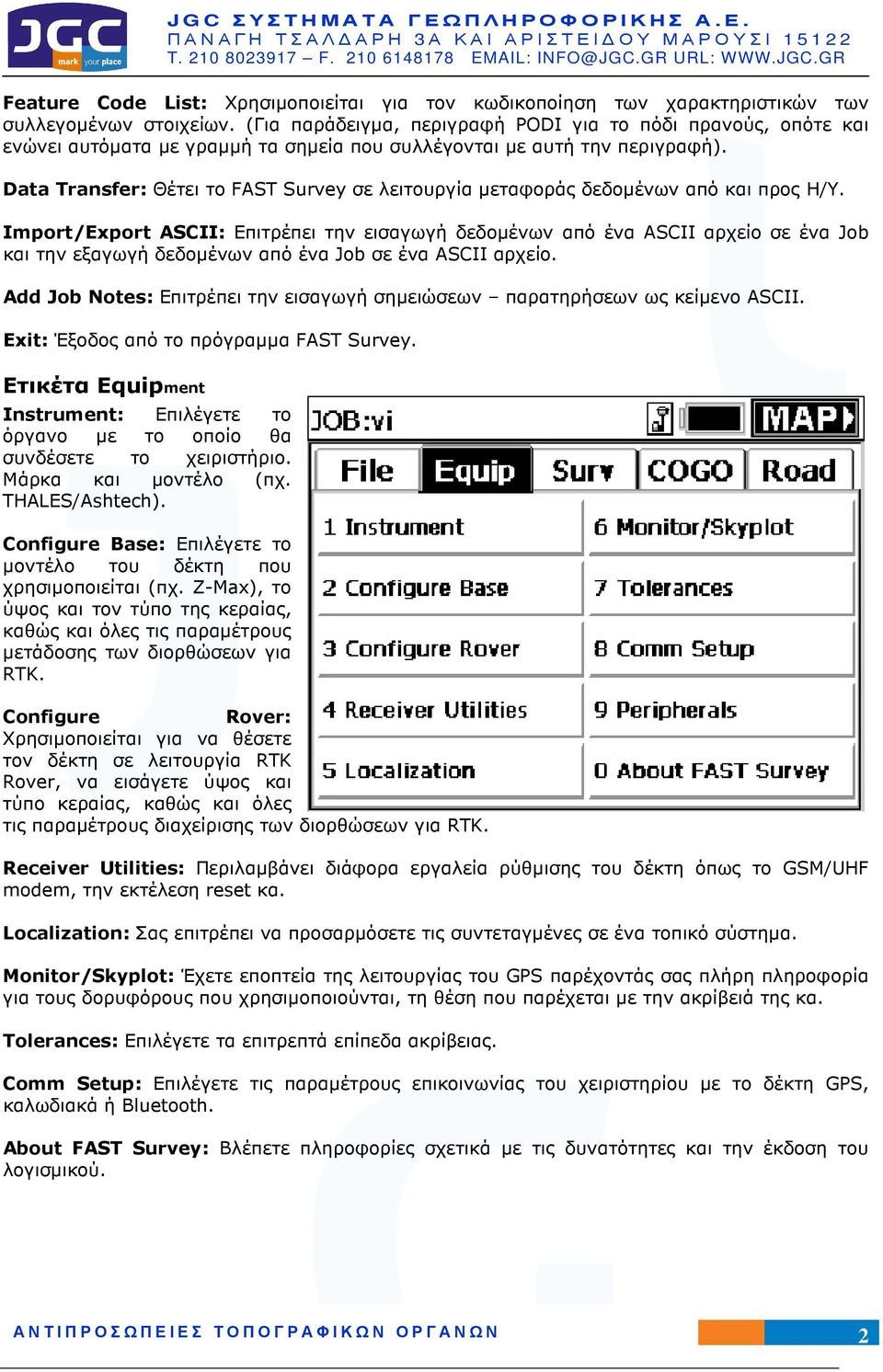

2 Feature Code List: Χρησιµοποιείται για τον κωδικοποίηση των χαρακτηριστικών των συλλεγοµένων στοιχείων. (Για παράδειγµα, περιγραφή PODI για το πόδι πρανούς, οπότε και ενώνει αυτόµατα µε γραµµή τα σηµεία που συλλέγονται µε αυτή την περιγραφή). Data Transfer: Θέτει το FAST Survey σε λειτουργία µεταφοράς δεδοµένων από και προς Η/Υ. Import/Export ASCII: Επιτρέπει την εισαγωγή δεδοµένων από ένα ASCII αρχείο σε ένα Job και την εξαγωγή δεδοµένων από ένα Job σε ένα ASCII αρχείο. Add Job Notes: Επιτρέπει την εισαγωγή σηµειώσεων παρατηρήσεων ως κείµενο ASCII. Exit: Έξοδος από το πρόγραµµα FAST Survey. Ετικέτα Equipment Instrument: Επιλέγετε το όργανο µε το οποίο θα συνδέσετε το χειριστήριο. Μάρκα και µοντέλο (πχ. THALES/Ashtech). Configure Base: Επιλέγετε το µοντέλο του δέκτη που χρησιµοποιείται (πχ. Z-Max), το ύψος και τον τύπο της κεραίας, καθώς και όλες τις παραµέτρους µετάδοσης των διορθώσεων για RTK. Configure Rover: Χρησιµοποιείται για να θέσετε τον δέκτη σε λειτουργία RTK Rover, να εισάγετε ύψος και τύπο κεραίας, καθώς και όλες τις παραµέτρους διαχείρισης των διορθώσεων για RTK. Receiver Utilities: Περιλαµβάνει διάφορα εργαλεία ρύθµισης του δέκτη όπως το GSM/UHF modem, την εκτέλεση reset κα. Localization: Σας επιτρέπει να προσαρµόσετε τις συντεταγµένες σε ένα τοπικό σύστηµα. Monitor/Skyplot: Έχετε εποπτεία της λειτουργίας του GPS παρέχοντάς σας πλήρη πληροφορία για τους δορυφόρους που χρησιµοποιούνται, τη θέση που παρέχεται µε την ακρίβειά της κα. Tolerances: Επιλέγετε τα επιτρεπτά επίπεδα ακρίβειας. Comm Setup: Επιλέγετε τις παραµέτρους επικοινωνίας του χειριστηρίου µε το δέκτη GPS, καλωδιακά ή Bluetooth. About FAST Survey: Βλέπετε πληροφορίες σχετικά µε τις δυνατότητες και την έκδοση του λογισµικού. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 2

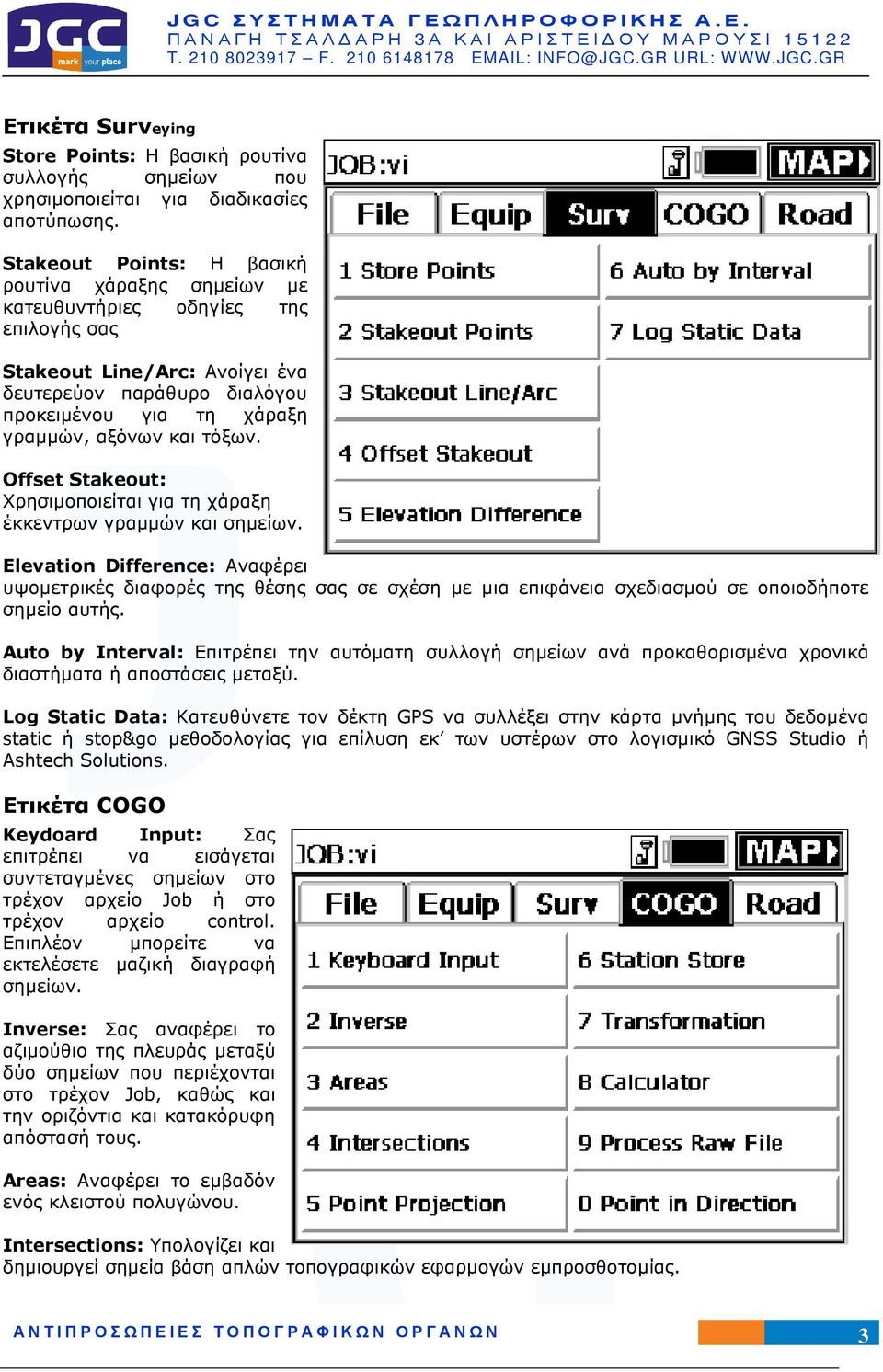

3 Ετικέτα Surveying Store Points: Η βασική ρουτίνα συλλογής σηµείων που χρησιµοποιείται για διαδικασίες αποτύπωσης. Stakeout Points: Η βασική ρουτίνα χάραξης σηµείων µε κατευθυντήριες οδηγίες της επιλογής σας Stakeout Line/Arc: Ανοίγει ένα δευτερεύον παράθυρο διαλόγου προκειµένου για τη χάραξη γραµµών, αξόνων και τόξων. Offset Stakeout: Χρησιµοποιείται για τη χάραξη έκκεντρων γραµµών και σηµείων. Elevation Difference: Αναφέρει υψοµετρικές διαφορές της θέσης σας σε σχέση µε µια επιφάνεια σχεδιασµού σε οποιοδήποτε σηµείο αυτής. Auto by Interval: Επιτρέπει την αυτόµατη συλλογή σηµείων ανά προκαθορισµένα χρονικά διαστήµατα ή αποστάσεις µεταξύ. Log Static Data: Κατευθύνετε τον δέκτη GPS να συλλέξει στην κάρτα µνήµης του δεδοµένα static ή stop&go µεθοδολογίας για επίλυση εκ των υστέρων στο λογισµικό GNSS Studio ή Ashtech Solutions. Ετικέτα COGO Keydoard Input: Σας επιτρέπει να εισάγεται συντεταγµένες σηµείων στο τρέχον αρχείο Job ή στο τρέχον αρχείο control. Επιπλέον µπορείτε να εκτελέσετε µαζική διαγραφή σηµείων. Inverse: Σας αναφέρει το αζιµούθιο της πλευράς µεταξύ δύο σηµείων που περιέχονται στο τρέχον Job, καθώς και την οριζόντια και κατακόρυφη απόστασή τους. Areas: Αναφέρει το εµβαδόν ενός κλειστού πολυγώνου. Intersections: Υπολογίζει και δηµιουργεί σηµεία βάση απλών τοπογραφικών εφαρµογών εµπροσθοτοµίας. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 3

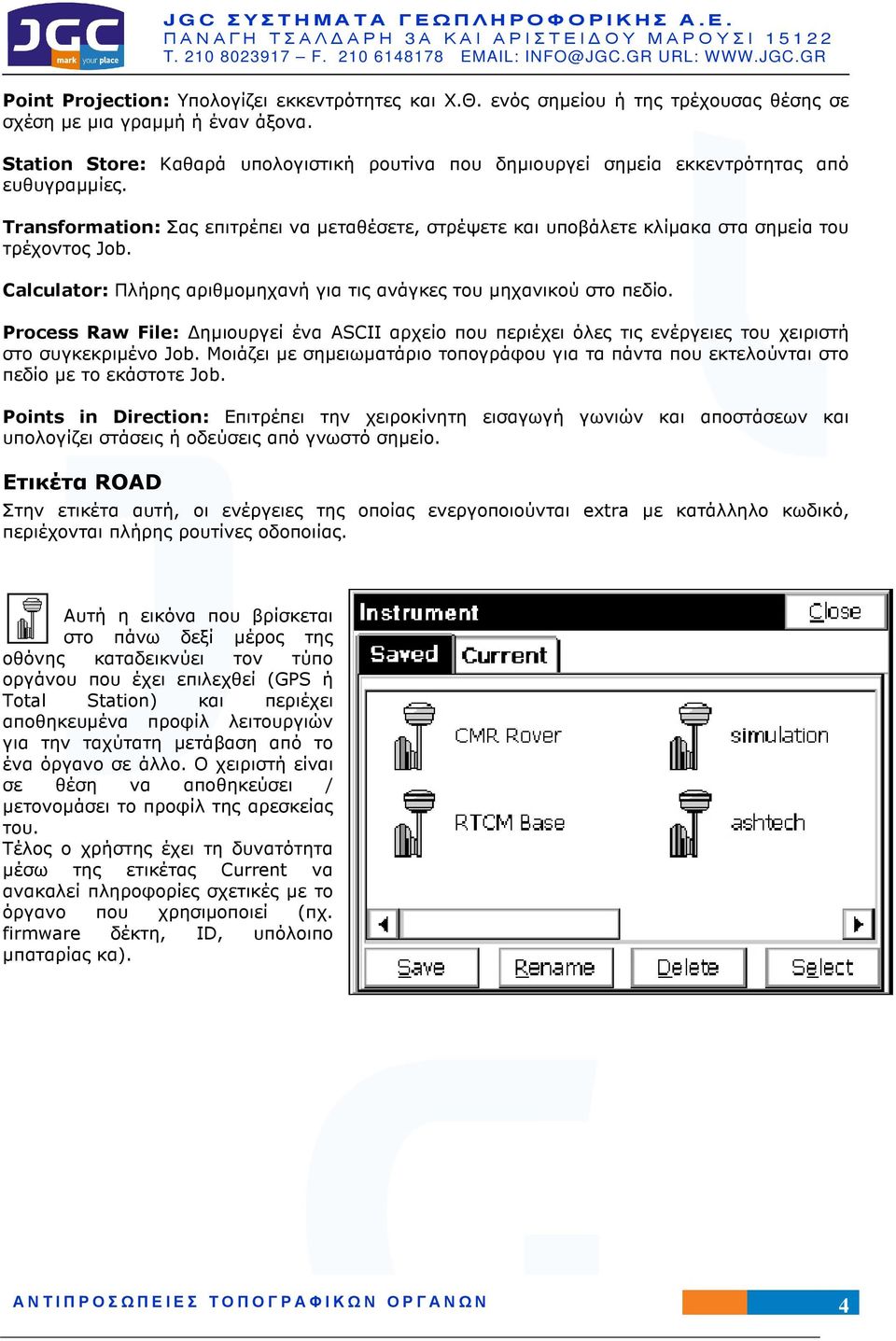

4 Point Projection: Υπολογίζει εκκεντρότητες και Χ.Θ. ενός σηµείου ή της τρέχουσας θέσης σε σχέση µε µια γραµµή ή έναν άξονα. Station Store: Καθαρά υπολογιστική ρουτίνα που δηµιουργεί σηµεία εκκεντρότητας από ευθυγραµµίες. Transformation: Σας επιτρέπει να µεταθέσετε, στρέψετε και υποβάλετε κλίµακα στα σηµεία του τρέχοντος Job. Calculator: Πλήρης αριθµοµηχανή για τις ανάγκες του µηχανικού στο πεδίο. Process Raw File: ηµιουργεί ένα ASCII αρχείο που περιέχει όλες τις ενέργειες του χειριστή στο συγκεκριµένο Job. Μοιάζει µε σηµειωµατάριο τοπογράφου για τα πάντα που εκτελούνται στο πεδίο µε το εκάστοτε Job. Points in Direction: Επιτρέπει την χειροκίνητη εισαγωγή γωνιών και αποστάσεων και υπολογίζει στάσεις ή οδεύσεις από γνωστό σηµείο. Ετικέτα ROAD Στην ετικέτα αυτή, οι ενέργειες της οποίας ενεργοποιούνται extra µε κατάλληλο κωδικό, περιέχονται πλήρης ρουτίνες οδοποιίας. Αυτή η εικόνα που βρίσκεται στο πάνω δεξί µέρος της οθόνης καταδεικνύει τον τύπο οργάνου που έχει επιλεχθεί (GPS ή Total Station) και περιέχει αποθηκευµένα προφίλ λειτουργιών για την ταχύτατη µετάβαση από το ένα όργανο σε άλλο. Ο χειριστή είναι σε θέση να αποθηκεύσει / µετονοµάσει το προφίλ της αρεσκείας του. Τέλος ο χρήστης έχει τη δυνατότητα µέσω της ετικέτας Current να ανακαλεί πληροφορίες σχετικές µε το όργανο που χρησιµοποιεί (πχ. firmware δέκτη, ID, υπόλοιπο µπαταρίας κα). ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 4

5 Οθόνη MAP Η οθόνη MAP σας παρέχει µια γραφική απεικόνιση του Job σας. Καταδεικνύει το προς χάραξη σηµείο, τα αποτυπωµένα σηµεία και την κατάσταση του GPS δέκτη. Μπορείτε να καθορίσετε το τι θα φαίνεται στην οθόνη MAP βάση ενεργών layers, να κάνετε zoom και pan, να εξάγετε / εισάγετε δεδοµένα σε αρχείο DXF, SHP κα. Η οθόνη επιτρέπει ακόµη τη δηµιουργία ισοϋψών καµπύλων, τη σχεδίαση γεωµετρικών στοιχείων και γενικά περιλαµβάνει τις λειτουργίες εκείνες ενός προγράµµατος CAD σχεδιασµένου για το πεδίο. Υπόλοιπο µπαταρίας χειριστηρίου Πίσω στην οθόνη MENU περιοχή γραφικών ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 5

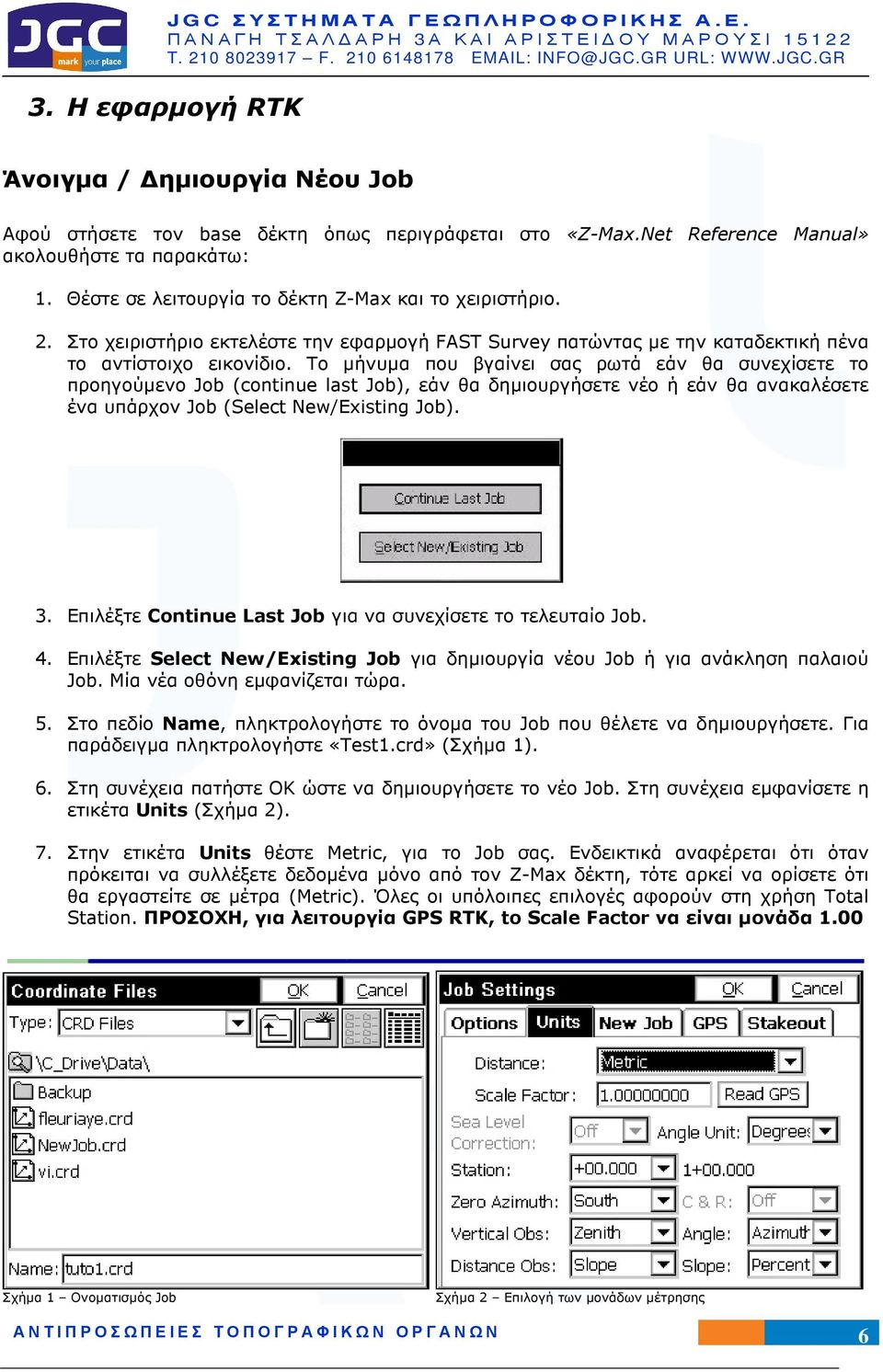

6 3. Η εφαρµογή RTK Άνοιγµα / ηµιουργία Νέου Job Αφού στήσετε τον base δέκτη όπως περιγράφεται στο «Z-Max.Net Reference Manual» ακολουθήστε τα παρακάτω: 1. Θέστε σε λειτουργία το δέκτη Z-Max και το χειριστήριο. 2. Στο χειριστήριο εκτελέστε την εφαρµογή FAST Survey πατώντας µε την καταδεκτική πένα το αντίστοιχο εικονίδιο. Το µήνυµα που βγαίνει σας ρωτά εάν θα συνεχίσετε το προηγούµενο Job (continue last Job), εάν θα δηµιουργήσετε νέο ή εάν θα ανακαλέσετε ένα υπάρχον Job (Select New/Existing Job). 3. Επιλέξτε Continue Last Job για να συνεχίσετε το τελευταίο Job. 4. Επιλέξτε Select New/Existing Job για δηµιουργία νέου Job ή για ανάκληση παλαιού Job. Μία νέα οθόνη εµφανίζεται τώρα. 5. Στο πεδίο Name, πληκτρολογήστε το όνοµα του Job που θέλετε να δηµιουργήσετε. Για παράδειγµα πληκτρολογήστε «Test1.crd» (Σχήµα 1). 6. Στη συνέχεια πατήστε OK ώστε να δηµιουργήσετε το νέο Job. Στη συνέχεια εµφανίσετε η ετικέτα Units (Σχήµα 2). 7. Στην ετικέτα Units θέστε Metric, για το Job σας. Ενδεικτικά αναφέρεται ότι όταν πρόκειται να συλλέξετε δεδοµένα µόνο από τον Z-Max δέκτη, τότε αρκεί να ορίσετε ότι θα εργαστείτε σε µέτρα (Metric). Όλες οι υπόλοιπες επιλογές αφορούν στη χρήση Total Station. ΠΡΟΣΟΧΗ, για λειτουργία GPS RTK, to Scale Factor να είναι µονάδα 1.00 Σχήµα 1 Ονοµατισµός Job Σχήµα 2 Επιλογή των µονάδων µέτρησης ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 6

7 8. Πατήστε την ετικέτα GPS. 9. Στην ετικέτα GPS, επιλέξτε το σύστηµα συντεταγµένων το οποίο επιθυµείτε (πχ.εγσα87 που διεθνώς έχει την ονοµασία CGRS87) από τη λίστα προβολών την οποία µπορείτε να δείτε πατώντας το κουµπί Edit Projection List και στη συνέχεια Add Predefined, country:greece, CGRS87/CGRS87. ιαλέξτε επίσης και το µοντέλο γεωειδούς που θέλετε πατώντας το Geoid Separation File. Συνίσταται η χρήση του EGM96GR.gsf (βρίσκετε στο job:protypo) προκειµένου να γίνεται αναγωγή των γεωµετρικών υψοµέτρων σε ορθοµετρικά. 10. Αφού επιλέξετε όλες τις επιθυµητές παραµέτρους, πατήστε το κουµπί ΟΚ (που βρίσκεται πάνω δεξιά της οθόνης). Σύνδεση µε το δέκτη GPS (BASE) Ελαχιστοποιούµε το FAST Survey. Τρέχουµε το Bluetooth Manager από την επιφάνεια εργασίας. Πατάµε το κουµπί µε το «κιάλι» για να δει το χειριστήριο τους διαθέσιµους δέκτες. Βλέπει τους «ROVER» και «BASE». Επιλέγω µε διπλό κλικ τον BASE. Εµφανίζεται η σειριακή σύνδεση που είναι διαθέσιµη. Κάνω διπλό κλικ πάνω της ώστε να εµφανιστεί το πράσινο µπριζάκι το οποίο καταδεικνύει ότι η σύνδεση µε το δέκτη είναι ενεργή. Πατάω το κουµπί [Χ] στο πάνω δεξιά µέρος της οθόνης και η εφαρµογή Bluetooth Manager ελαχιστοποιείται και «κατεβαίνει κάτω». Επαναφέρουµε το FAST Survey και πατάµε το κουµπί Επιλέγουµε το Z-Max BT COM5 και πατάµε το κουµπί Select. Εµφανίζεται µήνυµα επιβεβαίωσης της επιτυχούς σύνδεσης. Στη συνέχεια µπορείτε να πατήσετε το πλήκτρο Monitor/SkyPlot στην ετικέτα Equip. Εξυπακούεται ότι θα πρέπει να είστε σε ανοιχτό ορίζοντα και ο δέκτης να βλέπει δορυφόρους. Τότε, παρουσιάζονται οι συντεταγµένες της θέσης σας που εξάγονται από το GPS, µαζί µε επιπλέον πληροφορίες, όπως το πλήθος των δορυφόρων που παρακολουθούνται, το PDOP, στατιστικά µεγέθη HRMS, VRMS κα. Εάν δεν έχει ακόµα υπολογιστεί η θέση, τότε θα εµφανίζεται στην ετικέτα Monitor (Position not yet available), η σύνδεση όµως έχει γίνει επιτυχώς. Είστε έτοιµοι για οποιαδήποτε άλλη ρύθµιση (πχ Configure Base). ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 7

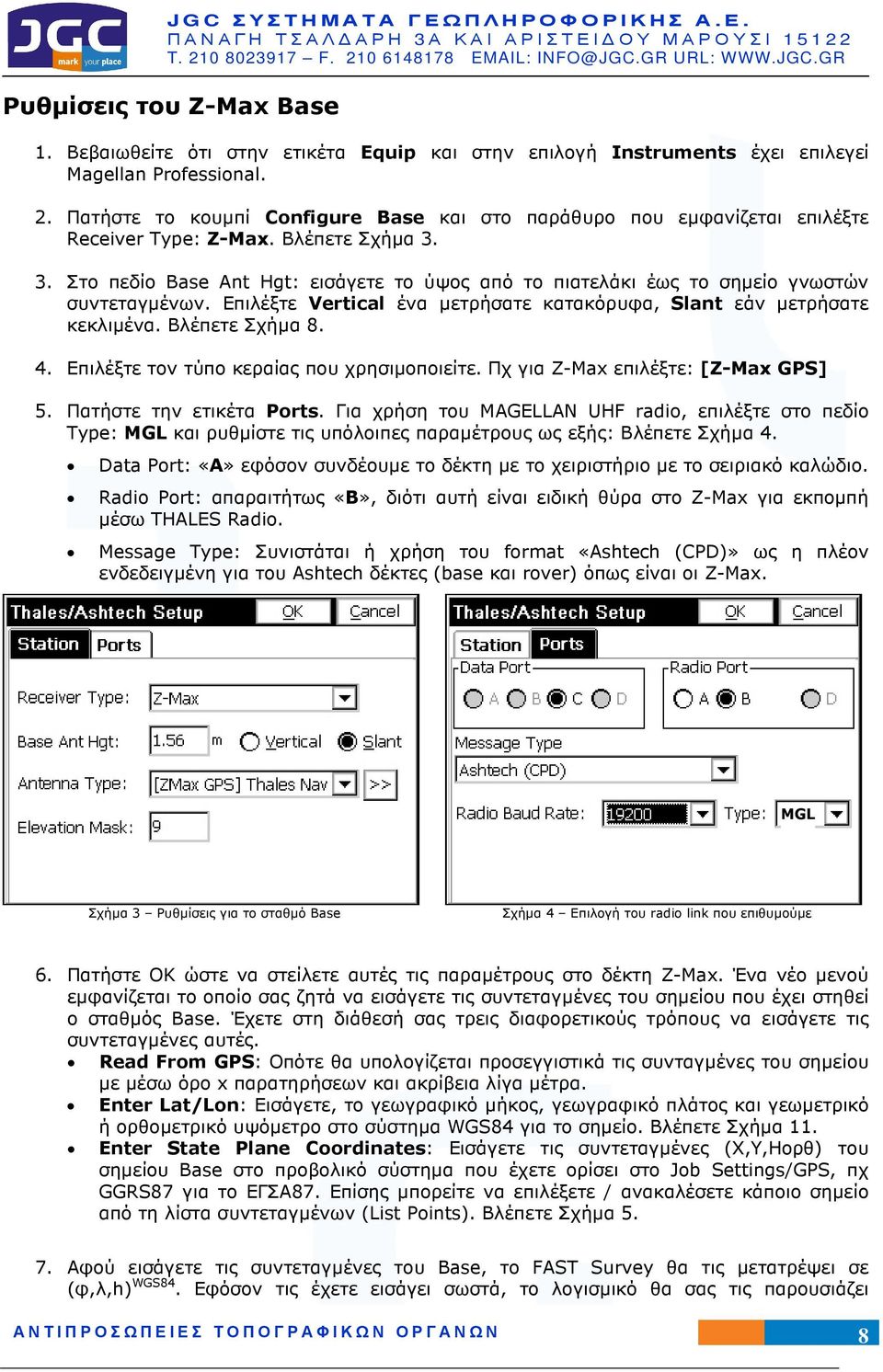

8 Ρυθµίσεις του Z-Max Base 1. Βεβαιωθείτε ότι στην ετικέτα Equip και στην επιλογή Instruments έχει επιλεγεί Magellan Professional. 2. Πατήστε το κουµπί Configure Base και στο παράθυρο που εµφανίζεται επιλέξτε Receiver Type: Z-Max. Βλέπετε Σχήµα Στο πεδίο Base Ant Hgt: εισάγετε το ύψος από το πιατελάκι έως το σηµείο γνωστών συντεταγµένων. Επιλέξτε Vertical ένα µετρήσατε κατακόρυφα, Slant εάν µετρήσατε κεκλιµένα. Βλέπετε Σχήµα Επιλέξτε τον τύπο κεραίας που χρησιµοποιείτε. Πχ για Z-Max επιλέξτε: [Z-Max GPS] 5. Πατήστε την ετικέτα Ports. Για χρήση του MAGELLAN UHF radio, επιλέξτε στο πεδίο Type: MGL και ρυθµίστε τις υπόλοιπες παραµέτρους ως εξής: Βλέπετε Σχήµα 4. Data Port: «Α» εφόσον συνδέουµε το δέκτη µε το χειριστήριο µε το σειριακό καλώδιο. Radio Port: απαραιτήτως «Β», διότι αυτή είναι ειδική θύρα στο Z-Max για εκποµπή µέσω THALES Radio. Message Type: Συνιστάται ή χρήση του format «Ashtech (CPD)» ως η πλέον ενδεδειγµένη για του Ashtech δέκτες (base και rover) όπως είναι οι Z-Max. MGL Σχήµα 3 Ρυθµίσεις για το σταθµό Base Σχήµα 4 Επιλογή του radio link που επιθυµούµε 6. Πατήστε ΟΚ ώστε να στείλετε αυτές τις παραµέτρους στο δέκτη Z-Max. Ένα νέο µενού εµφανίζεται το οποίο σας ζητά να εισάγετε τις συντεταγµένες του σηµείου που έχει στηθεί ο σταθµός Base. Έχετε στη διάθεσή σας τρεις διαφορετικούς τρόπους να εισάγετε τις συντεταγµένες αυτές. Read From GPS: Οπότε θα υπολογίζεται προσεγγιστικά τις συνταγµένες του σηµείου µε µέσω όρο x παρατηρήσεων και ακρίβεια λίγα µέτρα. Enter Lat/Lon: Εισάγετε, το γεωγραφικό µήκος, γεωγραφικό πλάτος και γεωµετρικό ή ορθοµετρικό υψόµετρο στο σύστηµα WGS84 για το σηµείο. Βλέπετε Σχήµα 11. Enter State Plane Coordinates: Εισάγετε τις συντεταγµένες (Χ,Υ,Ηορθ) του σηµείου Base στο προβολικό σύστηµα που έχετε ορίσει στο Job Settings/GPS, πχ GGRS87 για το ΕΓΣΑ87. Επίσης µπορείτε να επιλέξετε / ανακαλέσετε κάποιο σηµείο από τη λίστα συντεταγµένων (List Points). Βλέπετε Σχήµα Αφού εισάγετε τις συντεταγµένες του Base, το FAST Survey θα τις µετατρέψει σε (φ,λ,h) WGS84. Εφόσον τις έχετε εισάγει σωστά, το λογισµικό θα σας τις παρουσιάζει ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 8

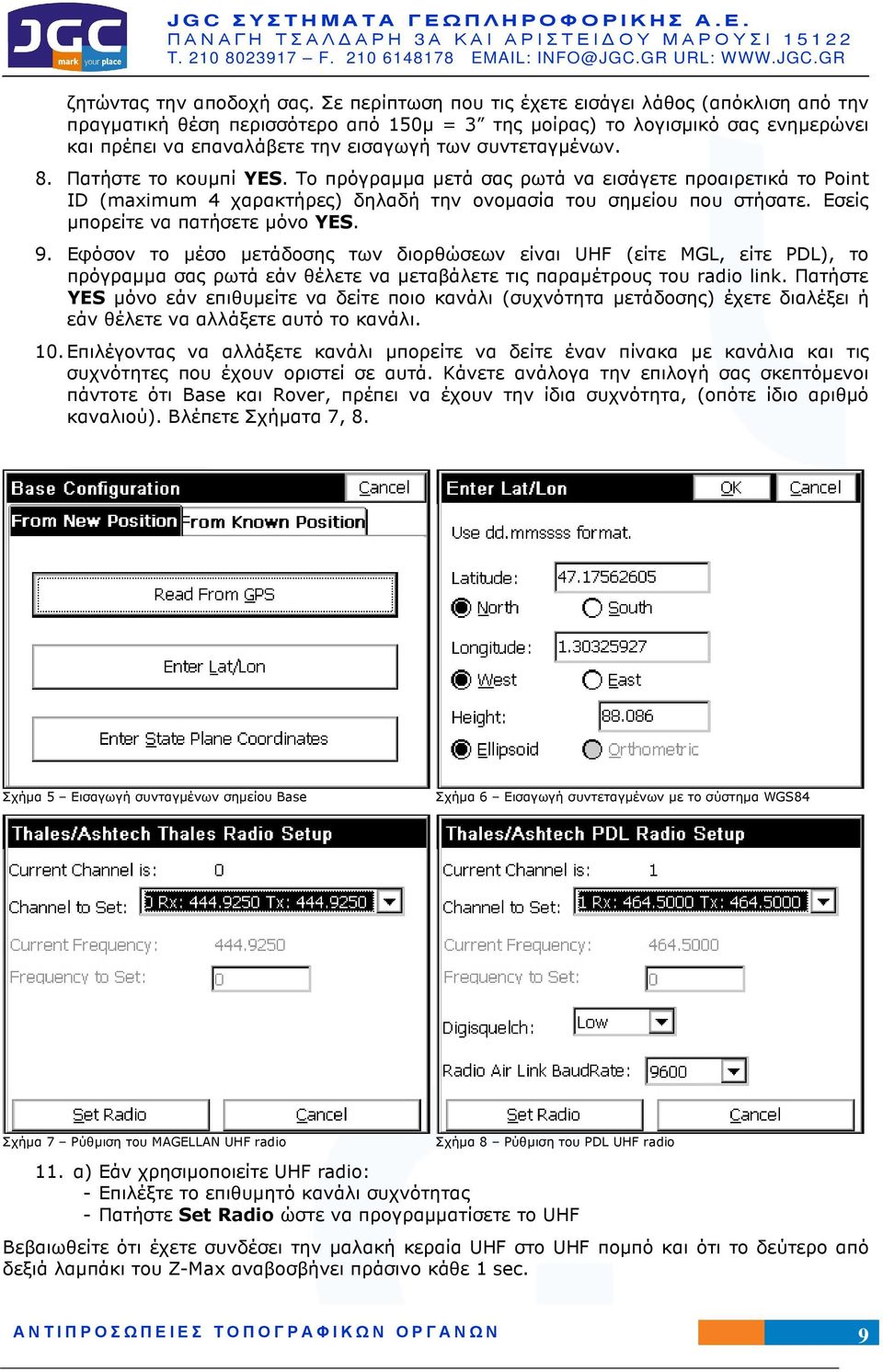

9 ζητώντας την αποδοχή σας. Σε περίπτωση που τις έχετε εισάγει λάθος (απόκλιση από την πραγµατική θέση περισσότερο από 150µ = 3 της µοίρας) το λογισµικό σας ενηµερώνει και πρέπει να επαναλάβετε την εισαγωγή των συντεταγµένων. 8. Πατήστε το κουµπί YES. Το πρόγραµµα µετά σας ρωτά να εισάγετε προαιρετικά το Point ID (maximum 4 χαρακτήρες) δηλαδή την ονοµασία του σηµείου που στήσατε. Εσείς µπορείτε να πατήσετε µόνο YES. 9. Εφόσον το µέσο µετάδοσης των διορθώσεων είναι UHF (είτε MGL, είτε PDL), το πρόγραµµα σας ρωτά εάν θέλετε να µεταβάλετε τις παραµέτρους του radio link. Πατήστε YES µόνο εάν επιθυµείτε να δείτε ποιο κανάλι (συχνότητα µετάδοσης) έχετε διαλέξει ή εάν θέλετε να αλλάξετε αυτό το κανάλι. 10. Επιλέγοντας να αλλάξετε κανάλι µπορείτε να δείτε έναν πίνακα µε κανάλια και τις συχνότητες που έχουν οριστεί σε αυτά. Κάνετε ανάλογα την επιλογή σας σκεπτόµενοι πάντοτε ότι Base και Rover, πρέπει να έχουν την ίδια συχνότητα, (οπότε ίδιο αριθµό καναλιού). Βλέπετε Σχήµατα 7, 8. Σχήµα 5 Εισαγωγή συνταγµένων σηµείου Base Σχήµα 6 Εισαγωγή συντεταγµένων µε το σύστηµα WGS84 Σχήµα 7 Ρύθµιση του MAGELLAN UHF radio Σχήµα 8 Ρύθµιση του PDL UHF radio 11. α) Εάν χρησιµοποιείτε UHF radio: - Επιλέξτε το επιθυµητό κανάλι συχνότητας - Πατήστε Set Radio ώστε να προγραµµατίσετε το UHF Βεβαιωθείτε ότι έχετε συνδέσει την µαλακή κεραία UHF στο UHF ποµπό και ότι το δεύτερο από δεξιά λαµπάκι του Z-Max αναβοσβήνει πράσινο κάθε 1 sec. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 9

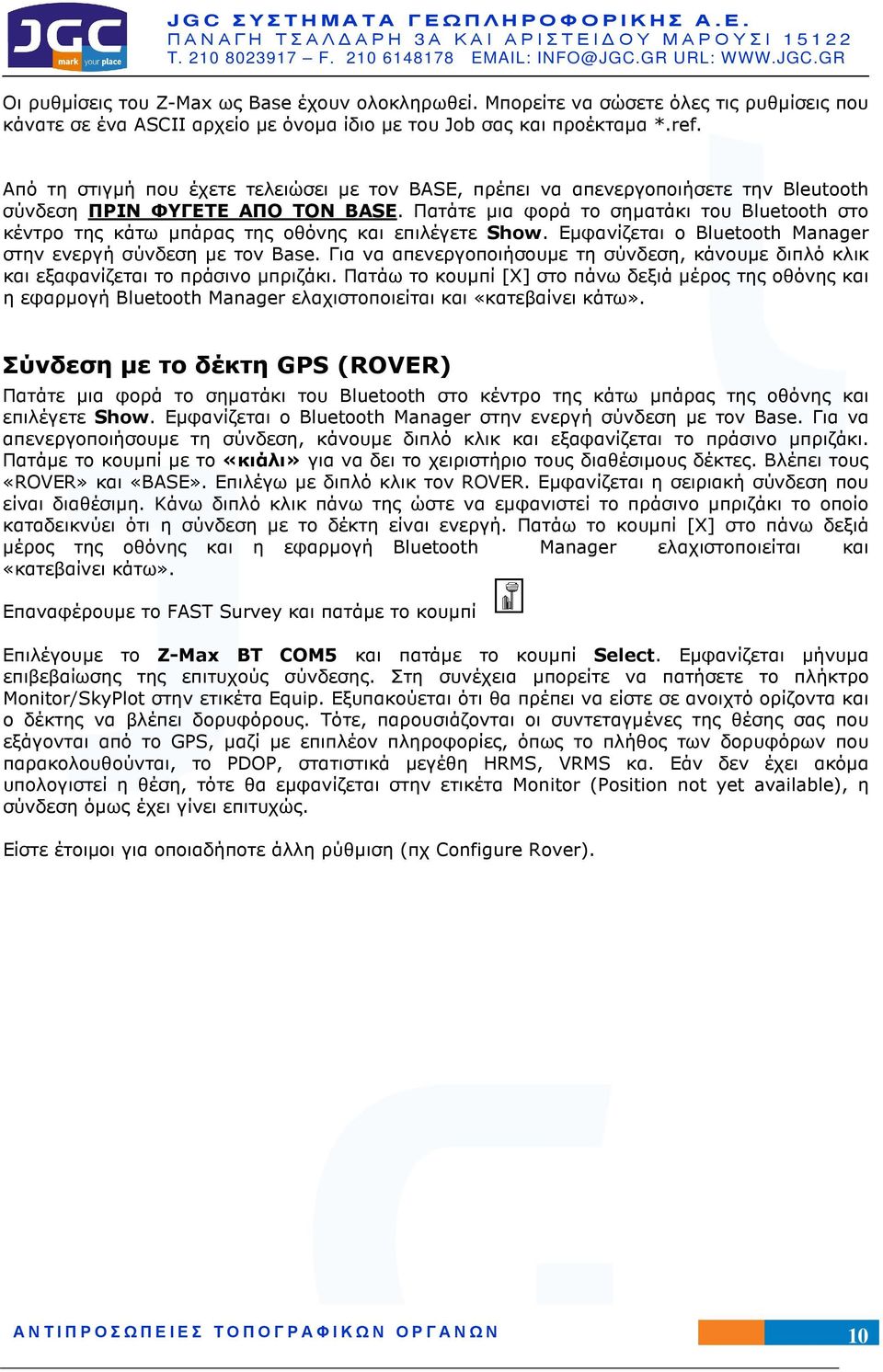

10 Οι ρυθµίσεις του Z-Max ως Base έχουν ολοκληρωθεί. Μπορείτε να σώσετε όλες τις ρυθµίσεις που κάνατε σε ένα ASCII αρχείο µε όνοµα ίδιο µε του Job σας και προέκταµα *.ref. Από τη στιγµή που έχετε τελειώσει µε τον BASE, πρέπει να απενεργοποιήσετε την Bleutooth σύνδεση ΠΡΙΝ ΦΥΓΕΤΕ ΑΠΟ ΤΟΝ BASE. Πατάτε µια φορά το σηµατάκι του Bluetooth στο κέντρο της κάτω µπάρας της οθόνης και επιλέγετε Show. Εµφανίζεται ο Bluetooth Manager στην ενεργή σύνδεση µε τον Base. Για να απενεργοποιήσουµε τη σύνδεση, κάνουµε διπλό κλικ και εξαφανίζεται το πράσινο µπριζάκι. Πατάω το κουµπί [Χ] στο πάνω δεξιά µέρος της οθόνης και η εφαρµογή Bluetooth Manager ελαχιστοποιείται και «κατεβαίνει κάτω». Σύνδεση µε το δέκτη GPS (ROVER) Πατάτε µια φορά το σηµατάκι του Bluetooth στο κέντρο της κάτω µπάρας της οθόνης και επιλέγετε Show. Εµφανίζεται ο Bluetooth Manager στην ενεργή σύνδεση µε τον Base. Για να απενεργοποιήσουµε τη σύνδεση, κάνουµε διπλό κλικ και εξαφανίζεται το πράσινο µπριζάκι. Πατάµε το κουµπί µε το «κιάλι» για να δει το χειριστήριο τους διαθέσιµους δέκτες. Βλέπει τους «ROVER» και «BASE». Επιλέγω µε διπλό κλικ τον ROVER. Εµφανίζεται η σειριακή σύνδεση που είναι διαθέσιµη. Κάνω διπλό κλικ πάνω της ώστε να εµφανιστεί το πράσινο µπριζάκι το οποίο καταδεικνύει ότι η σύνδεση µε το δέκτη είναι ενεργή. Πατάω το κουµπί [Χ] στο πάνω δεξιά µέρος της οθόνης και η εφαρµογή Bluetooth Manager ελαχιστοποιείται και «κατεβαίνει κάτω». Επαναφέρουµε το FAST Survey και πατάµε το κουµπί Επιλέγουµε το Z-Max BT COM5 και πατάµε το κουµπί Select. Εµφανίζεται µήνυµα επιβεβαίωσης της επιτυχούς σύνδεσης. Στη συνέχεια µπορείτε να πατήσετε το πλήκτρο Monitor/SkyPlot στην ετικέτα Equip. Εξυπακούεται ότι θα πρέπει να είστε σε ανοιχτό ορίζοντα και ο δέκτης να βλέπει δορυφόρους. Τότε, παρουσιάζονται οι συντεταγµένες της θέσης σας που εξάγονται από το GPS, µαζί µε επιπλέον πληροφορίες, όπως το πλήθος των δορυφόρων που παρακολουθούνται, το PDOP, στατιστικά µεγέθη HRMS, VRMS κα. Εάν δεν έχει ακόµα υπολογιστεί η θέση, τότε θα εµφανίζεται στην ετικέτα Monitor (Position not yet available), η σύνδεση όµως έχει γίνει επιτυχώς. Είστε έτοιµοι για οποιαδήποτε άλλη ρύθµιση (πχ Configure Rover). ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 10

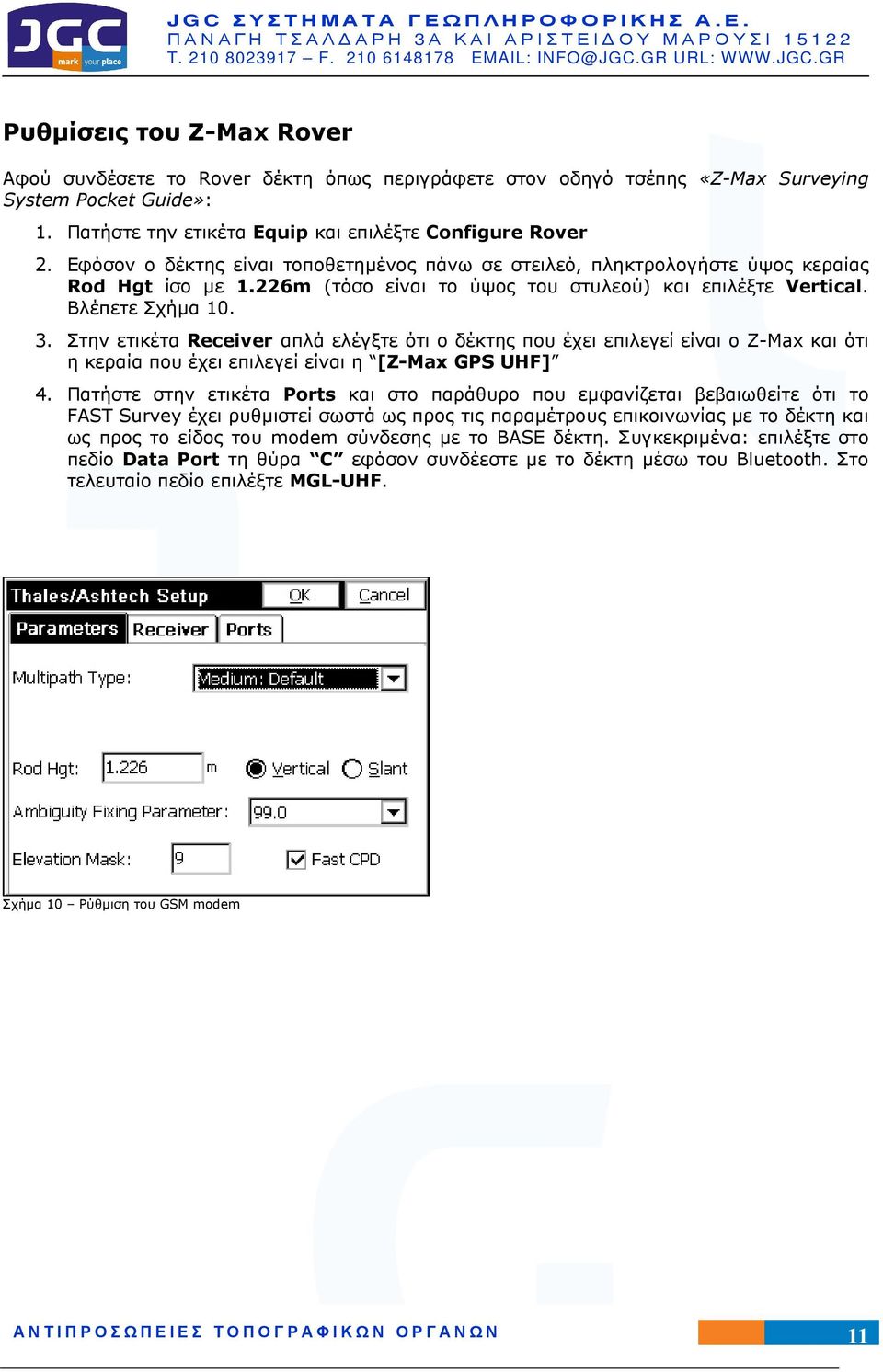

11 Ρυθµίσεις του Z-Max Rover Αφού συνδέσετε το Rover δέκτη όπως περιγράφετε στον οδηγό τσέπης «Z-Max Surveying System Pocket Guide»: 1. Πατήστε την ετικέτα Equip και επιλέξτε Configure Rover 2. Εφόσον ο δέκτης είναι τοποθετηµένος πάνω σε στειλεό, πληκτρολογήστε ύψος κεραίας Rod Hgt ίσο µε 1.226m (τόσο είναι το ύψος του στυλεού) και επιλέξτε Vertical. Βλέπετε Σχήµα Στην ετικέτα Receiver απλά ελέγξτε ότι ο δέκτης που έχει επιλεγεί είναι ο Z-Max και ότι η κεραία που έχει επιλεγεί είναι η [Z-Max GPS UHF] 4. Πατήστε στην ετικέτα Ports και στο παράθυρο που εµφανίζεται βεβαιωθείτε ότι το FAST Survey έχει ρυθµιστεί σωστά ως προς τις παραµέτρους επικοινωνίας µε το δέκτη και ως προς το είδος του modem σύνδεσης µε το BASE δέκτη. Συγκεκριµένα: επιλέξτε στο πεδίο Data Port τη θύρα C εφόσον συνδέεστε µε το δέκτη µέσω του Bluetooth. Στο τελευταίο πεδίο επιλέξτε MGL-UHF. Σχήµα 10 Ρύθµιση του GSM modem ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 11

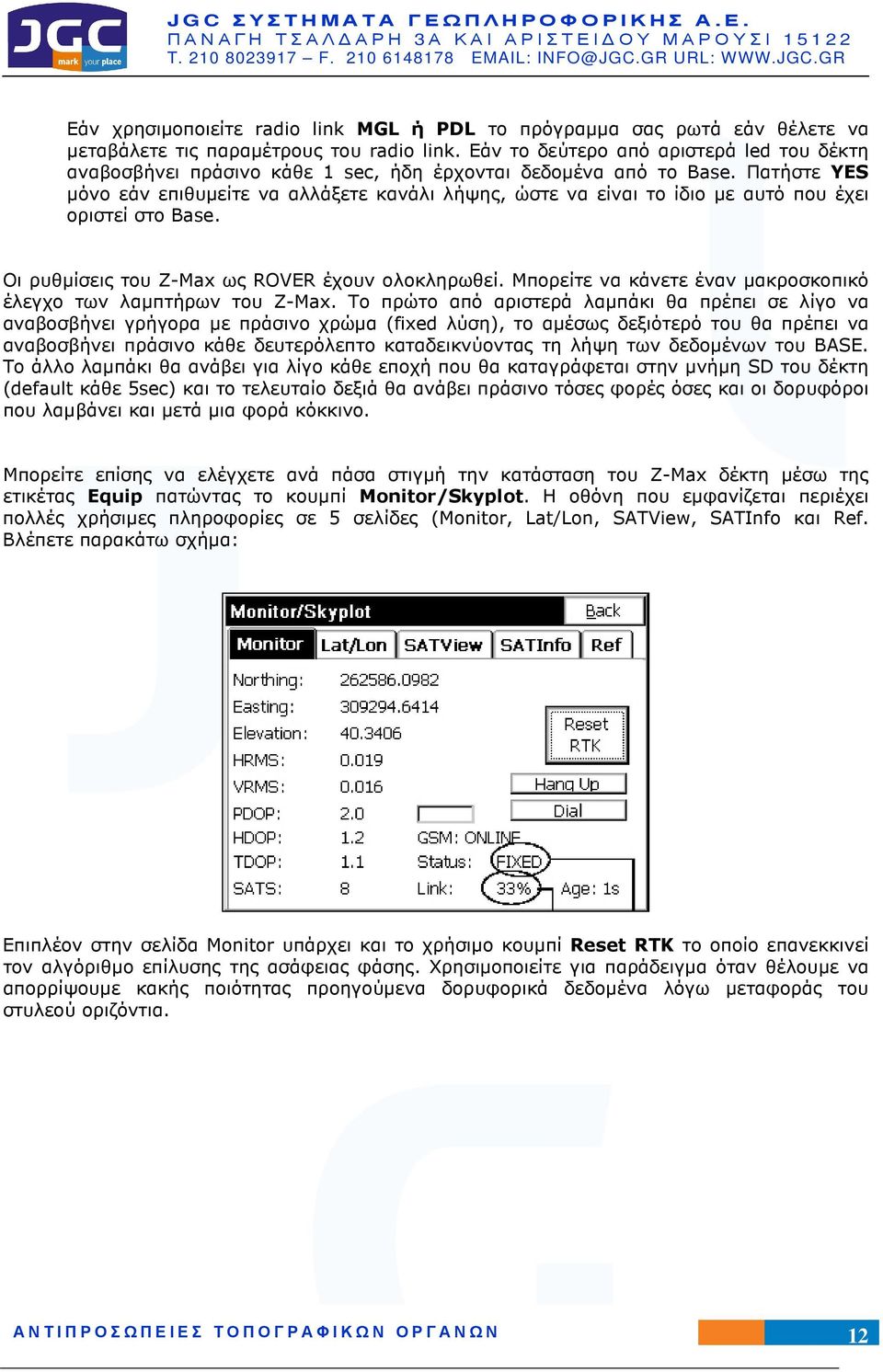

12 Εάν χρησιµοποιείτε radio link MGL ή PDL το πρόγραµµα σας ρωτά εάν θέλετε να µεταβάλετε τις παραµέτρους του radio link. Εάν το δεύτερο από αριστερά led του δέκτη αναβοσβήνει πράσινο κάθε 1 sec, ήδη έρχονται δεδοµένα από το Base. Πατήστε YES µόνο εάν επιθυµείτε να αλλάξετε κανάλι λήψης, ώστε να είναι το ίδιο µε αυτό που έχει οριστεί στο Base. Οι ρυθµίσεις του Z-Max ως ROVER έχουν ολοκληρωθεί. Μπορείτε να κάνετε έναν µακροσκοπικό έλεγχο των λαµπτήρων του Z-Max. Το πρώτο από αριστερά λαµπάκι θα πρέπει σε λίγο να αναβοσβήνει γρήγορα µε πράσινο χρώµα (fixed λύση), το αµέσως δεξιότερό του θα πρέπει να αναβοσβήνει πράσινο κάθε δευτερόλεπτο καταδεικνύοντας τη λήψη των δεδοµένων του BASE. Το άλλο λαµπάκι θα ανάβει για λίγο κάθε εποχή που θα καταγράφεται στην µνήµη SD του δέκτη (default κάθε 5sec) και το τελευταίο δεξιά θα ανάβει πράσινο τόσες φορές όσες και οι δορυφόροι που λαµβάνει και µετά µια φορά κόκκινο. Μπορείτε επίσης να ελέγχετε ανά πάσα στιγµή την κατάσταση του Z-Max δέκτη µέσω της ετικέτας Equip πατώντας το κουµπί Monitor/Skyplot. Η οθόνη που εµφανίζεται περιέχει πολλές χρήσιµες πληροφορίες σε 5 σελίδες (Monitor, Lat/Lon, SATView, SATInfo και Ref. Βλέπετε παρακάτω σχήµα: Επιπλέον στην σελίδα Monitor υπάρχει και το χρήσιµο κουµπί Reset RTK το οποίο επανεκκινεί τον αλγόριθµο επίλυσης της ασάφειας φάσης. Χρησιµοποιείτε για παράδειγµα όταν θέλουµε να απορρίψουµε κακής ποιότητας προηγούµενα δορυφορικά δεδοµένα λόγω µεταφοράς του στυλεού οριζόντια. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 12

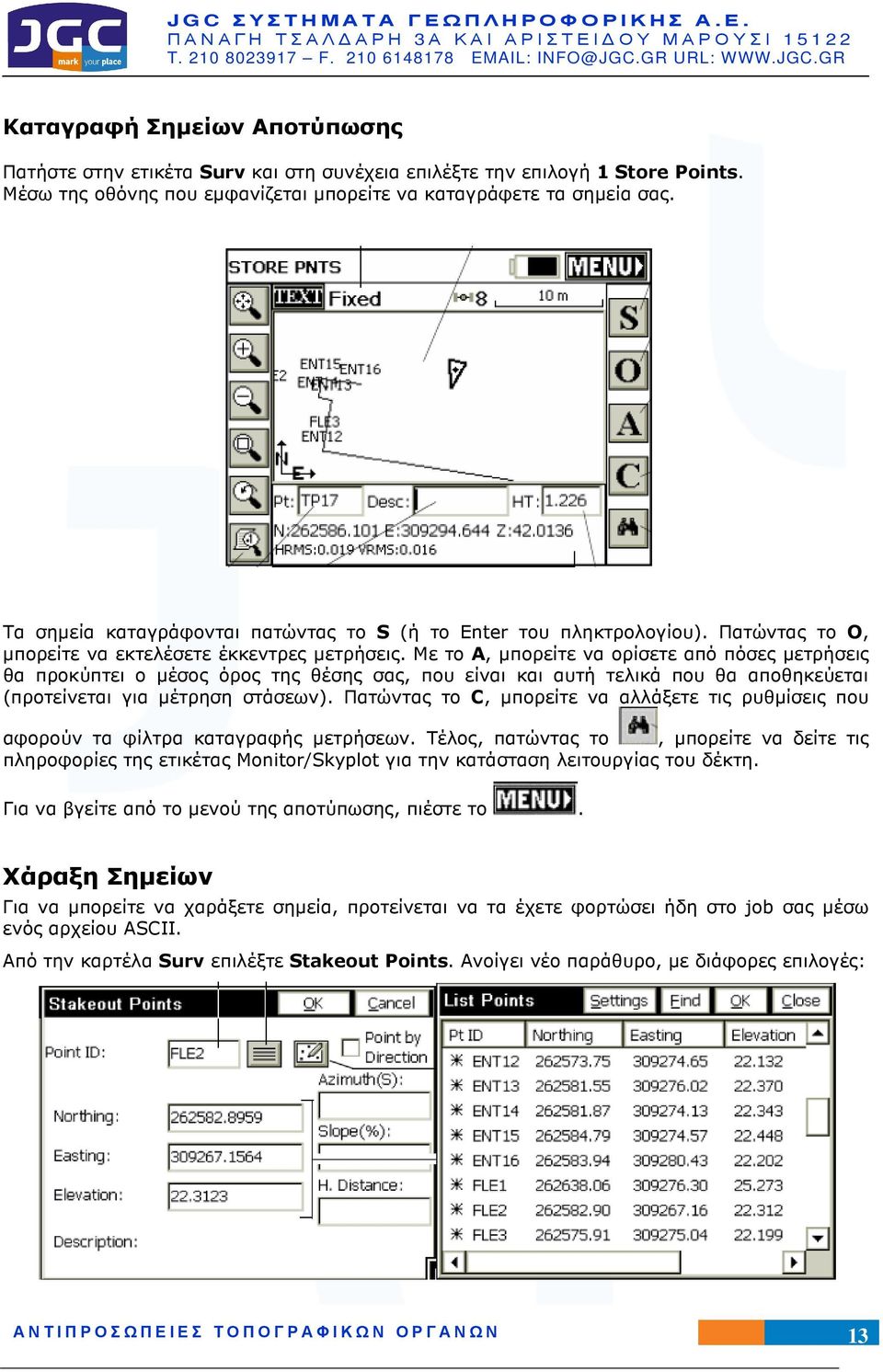

13 Καταγραφή Σηµείων Αποτύπωσης Πατήστε στην ετικέτα Surv και στη συνέχεια επιλέξτε την επιλογή 1 Store Points. Μέσω της οθόνης που εµφανίζεται µπορείτε να καταγράφετε τα σηµεία σας. Τα σηµεία καταγράφονται πατώντας το S (ή το Enter του πληκτρολογίου). Πατώντας το Ο, µπορείτε να εκτελέσετε έκκεντρες µετρήσεις. Με το Α, µπορείτε να ορίσετε από πόσες µετρήσεις θα προκύπτει ο µέσος όρος της θέσης σας, που είναι και αυτή τελικά που θα αποθηκεύεται (προτείνεται για µέτρηση στάσεων). Πατώντας το C, µπορείτε να αλλάξετε τις ρυθµίσεις που αφορούν τα φίλτρα καταγραφής µετρήσεων. Τέλος, πατώντας το, µπορείτε να δείτε τις πληροφορίες της ετικέτας Monitor/Skyplot για την κατάσταση λειτουργίας του δέκτη. Για να βγείτε από το µενού της αποτύπωσης, πιέστε το. Χάραξη Σηµείων Για να µπορείτε να χαράξετε σηµεία, προτείνεται να τα έχετε φορτώσει ήδη στο job σας µέσω ενός αρχείου ASCII. Από την καρτέλα Surv επιλέξτε Stakeout Points. Ανοίγει νέο παράθυρο, µε διάφορες επιλογές: ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 13

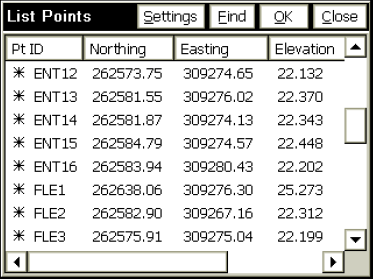

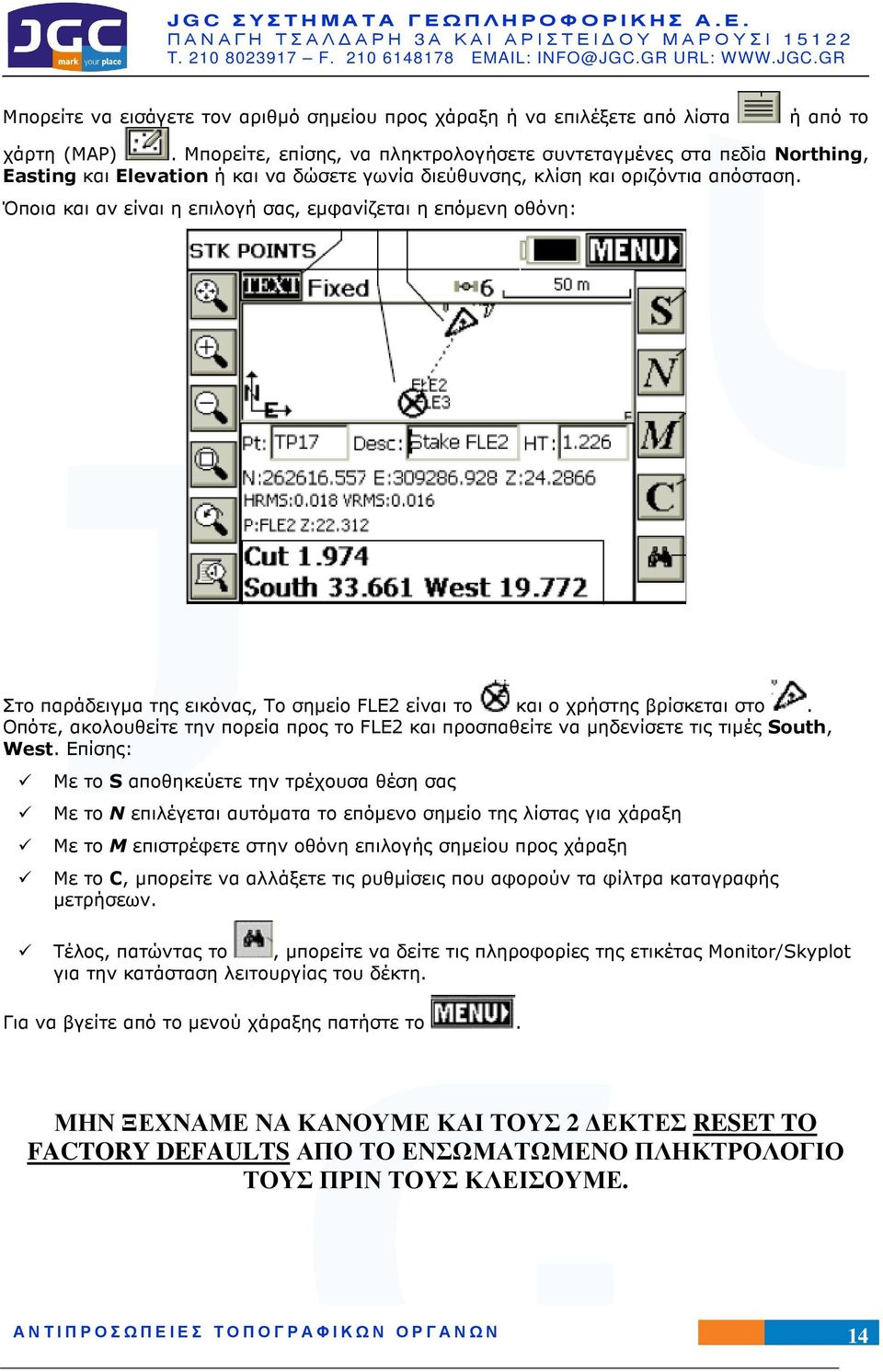

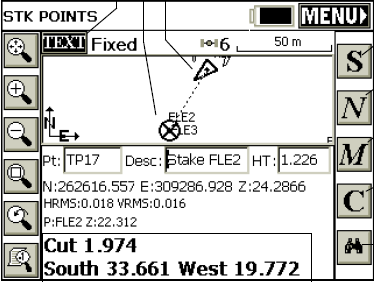

14 Μπορείτε να εισάγετε τον αριθµό σηµείου προς χάραξη ή να επιλέξετε από λίστα ή από το χάρτη (MAP). Μπορείτε, επίσης, να πληκτρολογήσετε συντεταγµένες στα πεδία Northing, Easting και Elevation ή και να δώσετε γωνία διεύθυνσης, κλίση και οριζόντια απόσταση. Όποια και αν είναι η επιλογή σας, εµφανίζεται η επόµενη οθόνη: Στο παράδειγµα της εικόνας, Το σηµείο FLE2 είναι το και ο χρήστης βρίσκεται στο. Οπότε, ακολουθείτε την πορεία προς το FLE2 και προσπαθείτε να µηδενίσετε τις τιµές South, West. Επίσης: Με το S αποθηκεύετε την τρέχουσα θέση σας Με το N επιλέγεται αυτόµατα το επόµενο σηµείο της λίστας για χάραξη Με το M επιστρέφετε στην οθόνη επιλογής σηµείου προς χάραξη Με το C, µπορείτε να αλλάξετε τις ρυθµίσεις που αφορούν τα φίλτρα καταγραφής µετρήσεων. Τέλος, πατώντας το, µπορείτε να δείτε τις πληροφορίες της ετικέτας Monitor/Skyplot για την κατάσταση λειτουργίας του δέκτη. Για να βγείτε από το µενού χάραξης πατήστε το. ΜΗΝ ΞΕΧΝΑΜΕ ΝΑ ΚΑΝΟΥΜΕ ΚΑΙ ΤΟΥΣ 2 ΕΚΤΕΣ RESET TO FACTORY DEFAULTS ΑΠΟ ΤΟ ΕΝΣΩΜΑΤΩΜΕΝΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΤΟΥΣ ΠΡΙΝ ΤΟΥΣ ΚΛΕΙΣΟΥΜΕ. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΟΠΟΓΡΑΦΙΚΩΝ ΟΡΓΑΝΩΝ 14
