1 Σύντομος Οδηγός Χρήσης του SurvCE από την Civil Shop Τηλ FAX Σελίδα 1

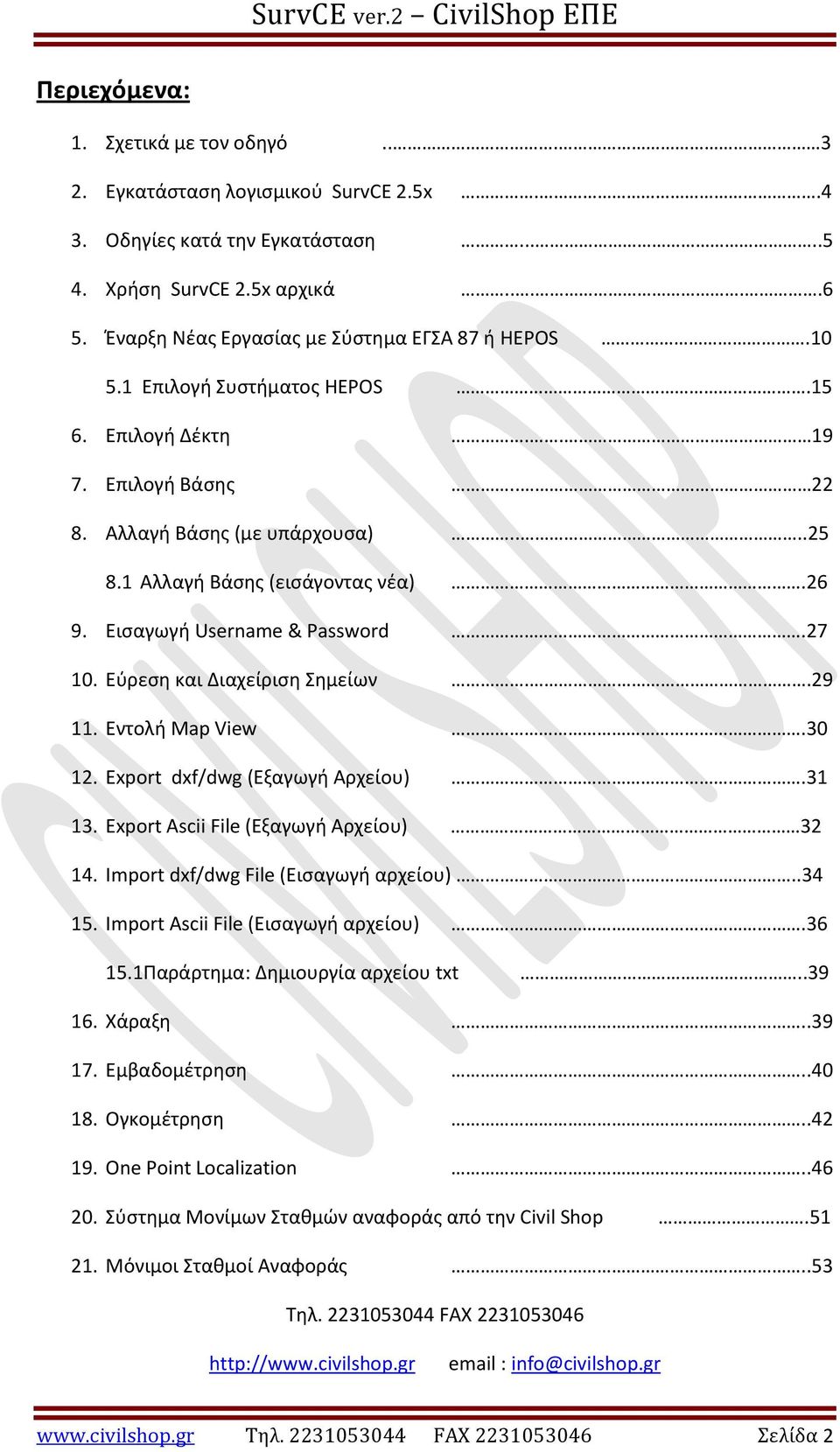

2 Περιεχόμενα: 1. Σχετικά με τον οδηγό Εγκατάσταση λογισμικού SurvCE 2.5x Οδηγίες κατά την Εγκατάσταση Χρήση SurvCE 2.5x αρχικά Έναρξη Νέας Εργασίας με Σύστημα ΕΓΣΑ 87 ή HEPOS Επιλογή Συστήματος HEPOS Επιλογή Δέκτη Επιλογή Βάσης Αλλαγή Βάσης (με υπάρχουσα) Αλλαγή Βάσης (εισάγοντας νέα) Εισαγωγή Username & Password Εύρεση και Διαχείριση Σημείων Εντολή Map View Export dxf/dwg (Εξαγωγή Αρχείου) Export Ascii File (Εξαγωγή Αρχείου) Import dxf/dwg File (Εισαγωγή αρχείου) Import Ascii File (Εισαγωγή αρχείου) Παράρτημα: Δημιουργία αρχείου txt Χάραξη Εμβαδομέτρηση Ογκομέτρηση One Point Localization Σύστημα Μονίμων Σταθμών αναφοράς από την Civil Shop Μόνιμοι Σταθμοί Αναφοράς..53 Τηλ FAX info@civilshop.gr Τηλ FAX Σελίδα 2

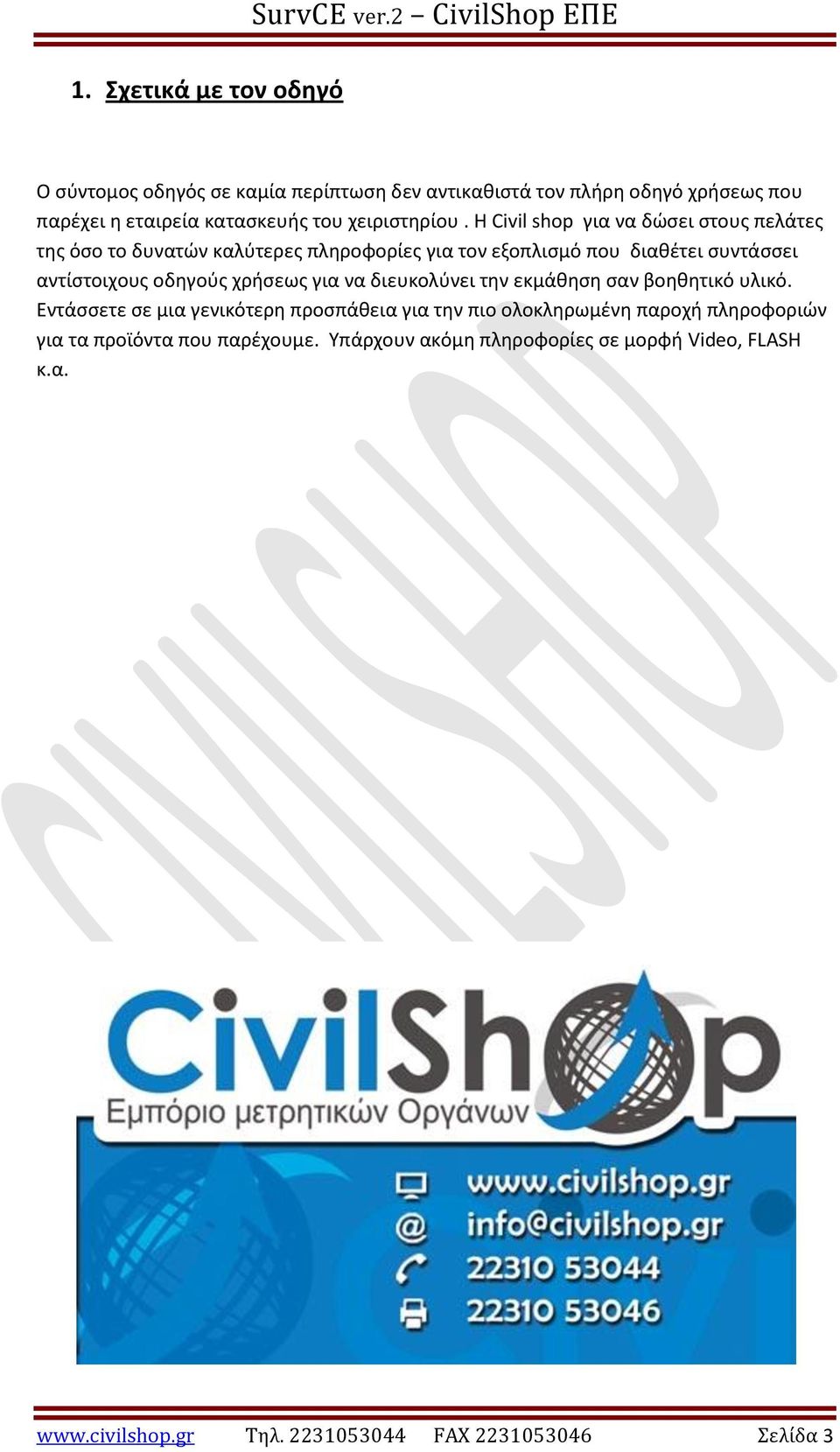

3 1. Σχετικά με τον οδηγό SurvCE ver.2 CivilShop ΕΠΕ Ο σύντομος οδηγός σε καμία περίπτωση δεν αντικαθιστά τον πλήρη οδηγό χρήσεως που παρέχει η εταιρεία κατασκευής του χειριστηρίου. Η Civil shop για να δώσει στους πελάτες της όσο το δυνατών καλύτερες πληροφορίες για τον εξοπλισμό που διαθέτει συντάσσει αντίστοιχους οδηγούς χρήσεως για να διευκολύνει την εκμάθηση σαν βοηθητικό υλικό. Εντάσσετε σε μια γενικότερη προσπάθεια για την πιο ολοκληρωμένη παροχή πληροφοριών για τα προϊόντα που παρέχουμε. Υπάρχουν ακόμη πληροφορίες σε μορφή Video, FLASH κ.α. Τηλ FAX Σελίδα 3

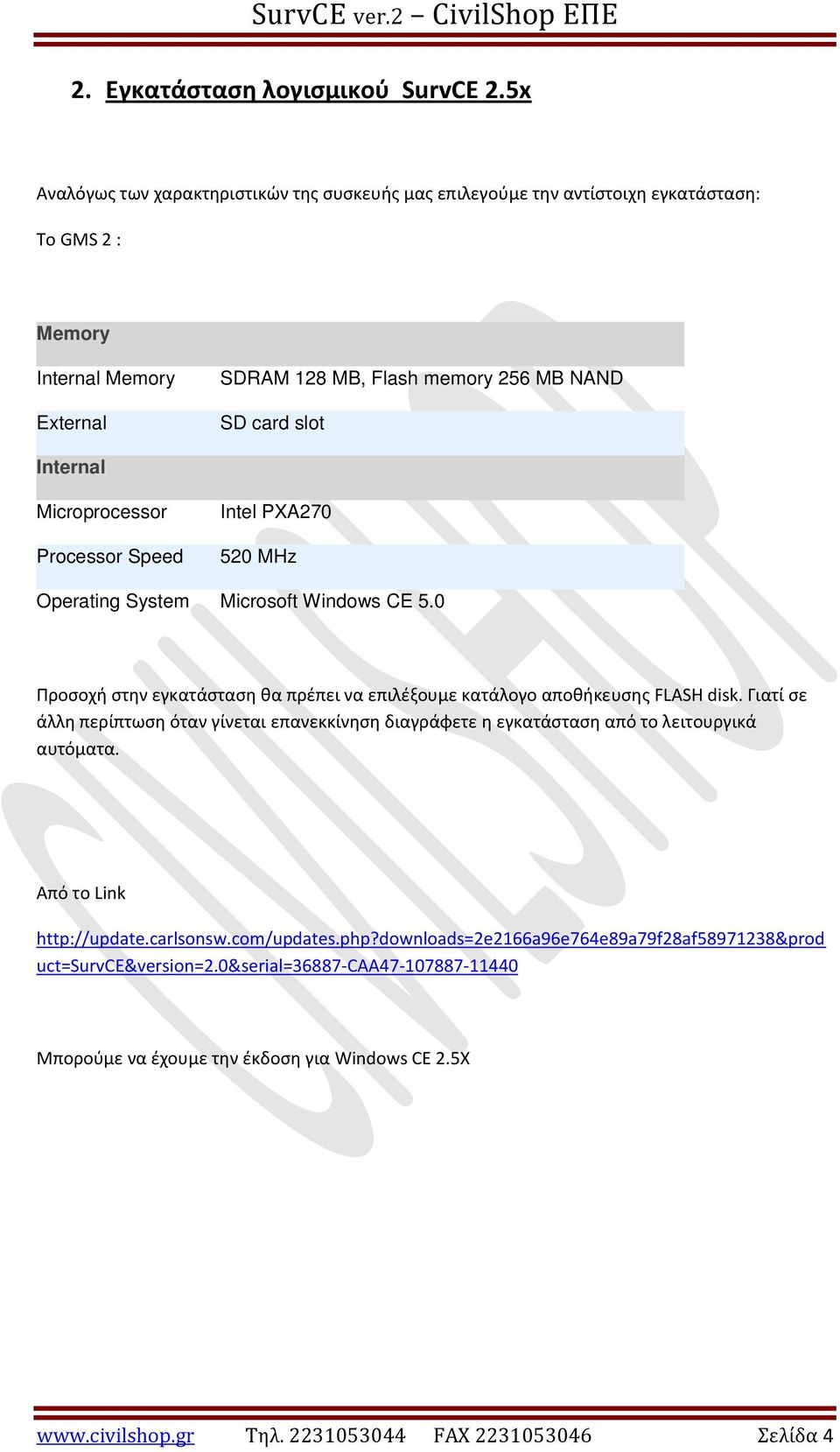

4 2. Εγκατάσταση λογισμικού SurvCE 2.5x Αναλόγως των χαρακτηριστικών της συσκευής μας επιλεγούμε την αντίστοιχη εγκατάσταση: Το GMS 2 : Memory Internal Memory External SDRAM 128 MB, Flash memory 256 MB NAND SD card slot Internal Microprocessor Processor Speed Intel PXA MHz Operating System Microsoft Windows CE 5.0 Προσοχή στην εγκατάσταση θα πρέπει να επιλέξουμε κατάλογο αποθήκευσης FLASH disk. Γιατί σε άλλη περίπτωση όταν γίνεται επανεκκίνηση διαγράφετε η εγκατάσταση από το λειτουργικά αυτόματα. Από το Link uct=survce&version=2.0&serial=36887-caa Μπορούμε να έχουμε την έκδοση για Windows CE 2.5X Τηλ FAX Σελίδα 4

5 3. Οδηγίες κατά την Εγκατάσταση Αρχικά κατεβάζουμε το αρχεία στον υπολογιστή μας και συνδέουμε το χειριστήριο με το PC με USB. Μόλος συγχρονιστεί εκτελούμε για να γίνει η εγκατάσταση. Μέσω Active Sync (για Windows XP) ή Mobile Device (για Windows Vista): Έπειτα Τηλ FAX Σελίδα 5

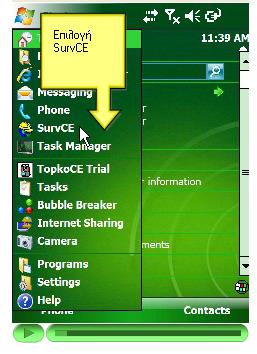

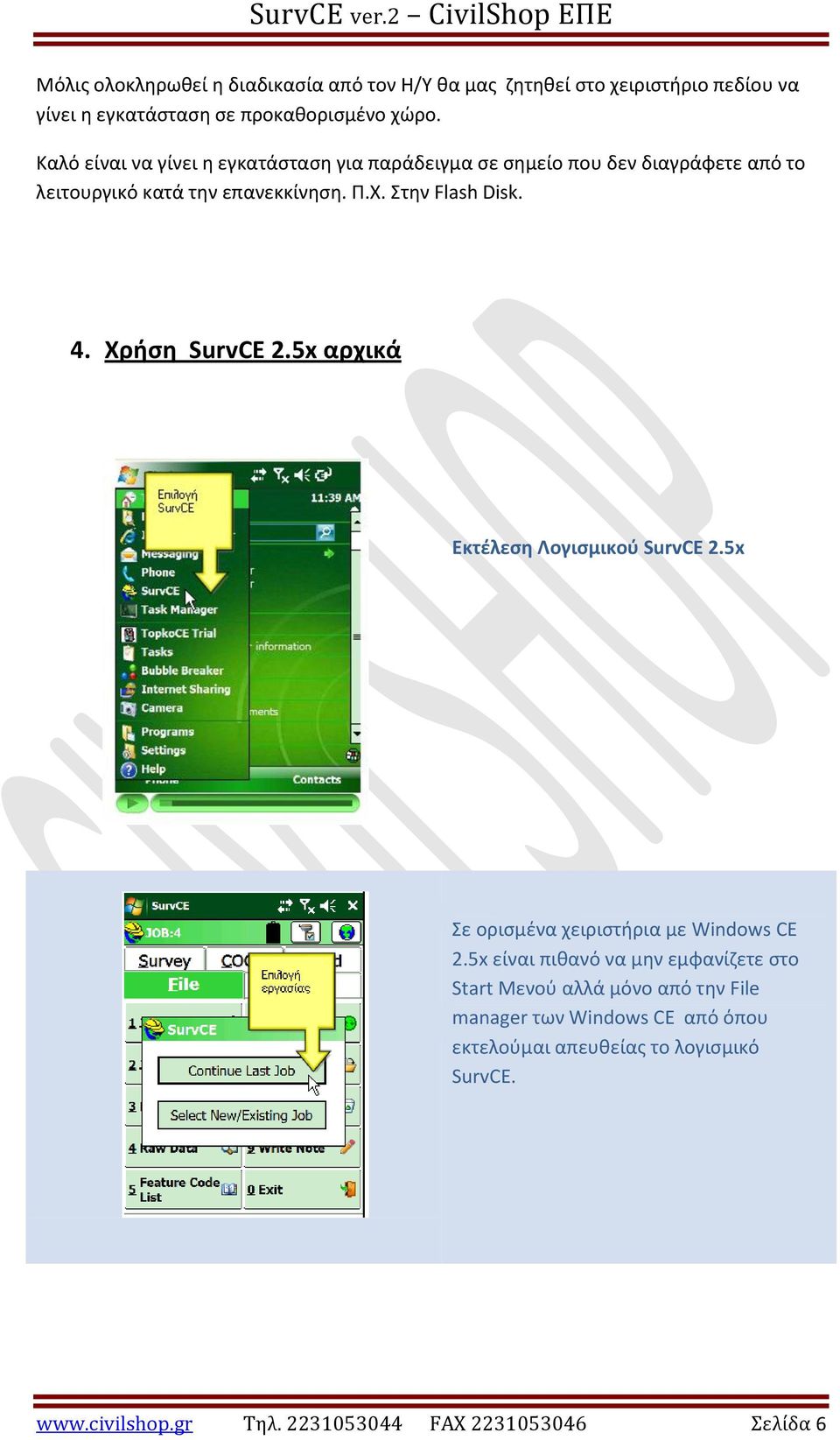

6 Μόλις ολοκληρωθεί η διαδικασία από τον Η/Υ θα μας ζητηθεί στο χειριστήριο πεδίου να γίνει η εγκατάσταση σε προκαθορισμένο χώρο. Καλό είναι να γίνει η εγκατάσταση για παράδειγμα σε σημείο που δεν διαγράφετε από το λειτουργικό κατά την επανεκκίνηση. Π.Χ. Στην Flash Disk. 4. Χρήση SurvCE 2.5x αρχικά Εκτέλεση Λογισμικού SurvCE 2.5x Σε ορισμένα χειριστήρια με Windows CE 2.5x είναι πιθανό να μην εμφανίζετε στο Start Μενού αλλά μόνο από την File manager των Windows CE από όπου εκτελούμαι απευθείας το λογισμικό SurvCE. Τηλ FAX Σελίδα 6

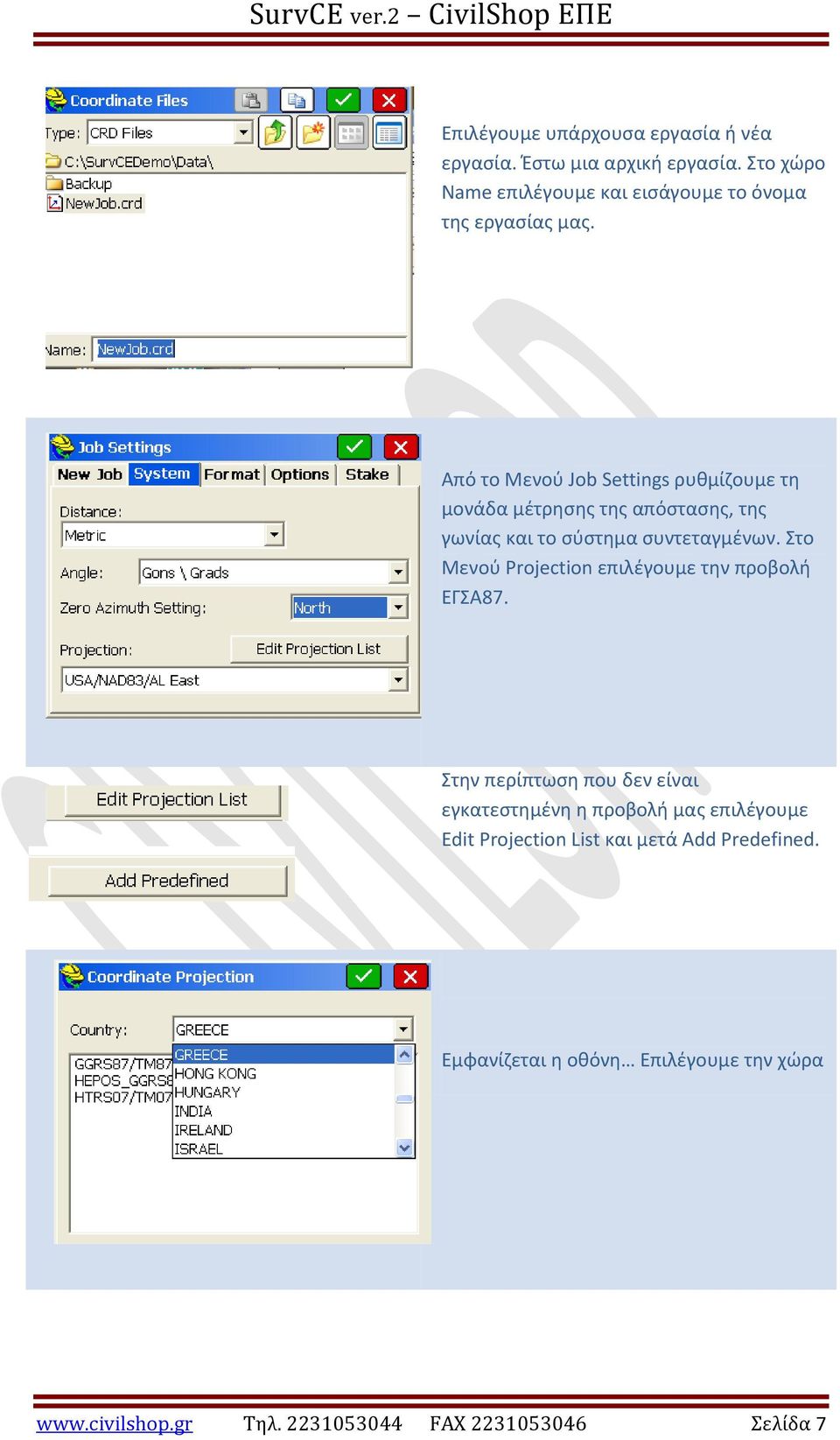

7 Επιλέγουμε υπάρχουσα εργασία ή νέα εργασία. Έστω μια αρχική εργασία. Στο χώρο Name επιλέγουμε και εισάγουμε το όνομα της εργασίας μας. Από το Μενού Job Settings ρυθμίζουμε τη μονάδα μέτρησης της απόστασης, της γωνίας και το σύστημα συντεταγμένων. Στο Μενού Projection επιλέγουμε την προβολή ΕΓΣΑ87. Στην περίπτωση που δεν είναι εγκατεστημένη η προβολή μας επιλέγουμε Edit Projection List και μετά Add Predefined. Εμφανίζεται η οθόνη Επιλέγουμε την χώρα Τηλ FAX Σελίδα 7

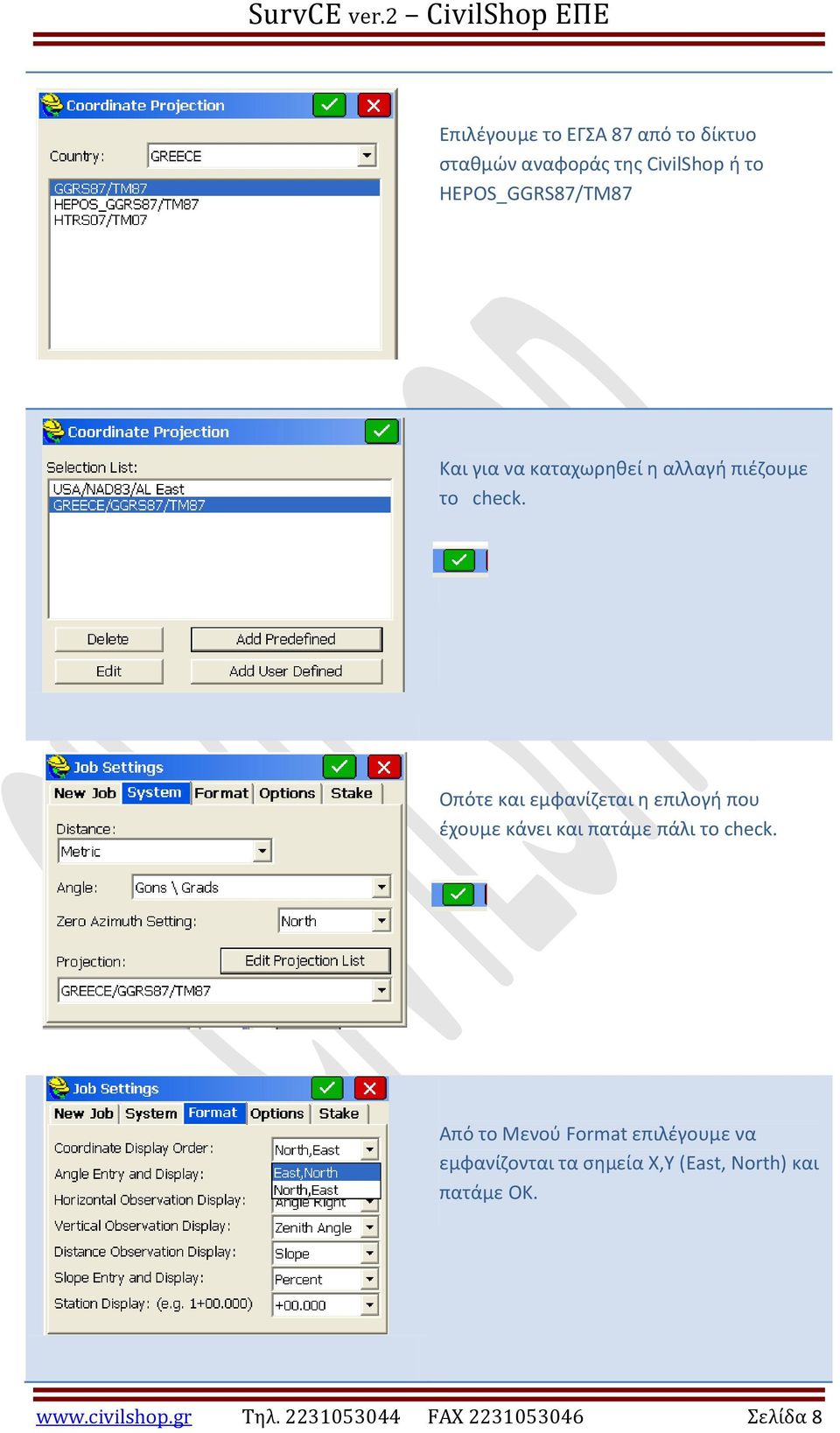

8 Επιλέγουμε το ΕΓΣΑ 87 από το δίκτυο σταθμών αναφοράς της CivilShop ή το HEPOS_GGRS87/TM87 Και για να καταχωρηθεί η αλλαγή πιέζουμε το check. Οπότε και εμφανίζεται η επιλογή που έχουμε κάνει και πατάμε πάλι το check. Από το Μενού Format επιλέγουμε να εμφανίζονται τα σημεία Χ,Υ (East, North) και πατάμε ΟΚ. Τηλ FAX Σελίδα 8

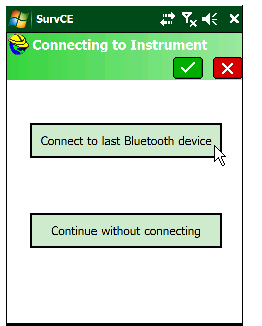

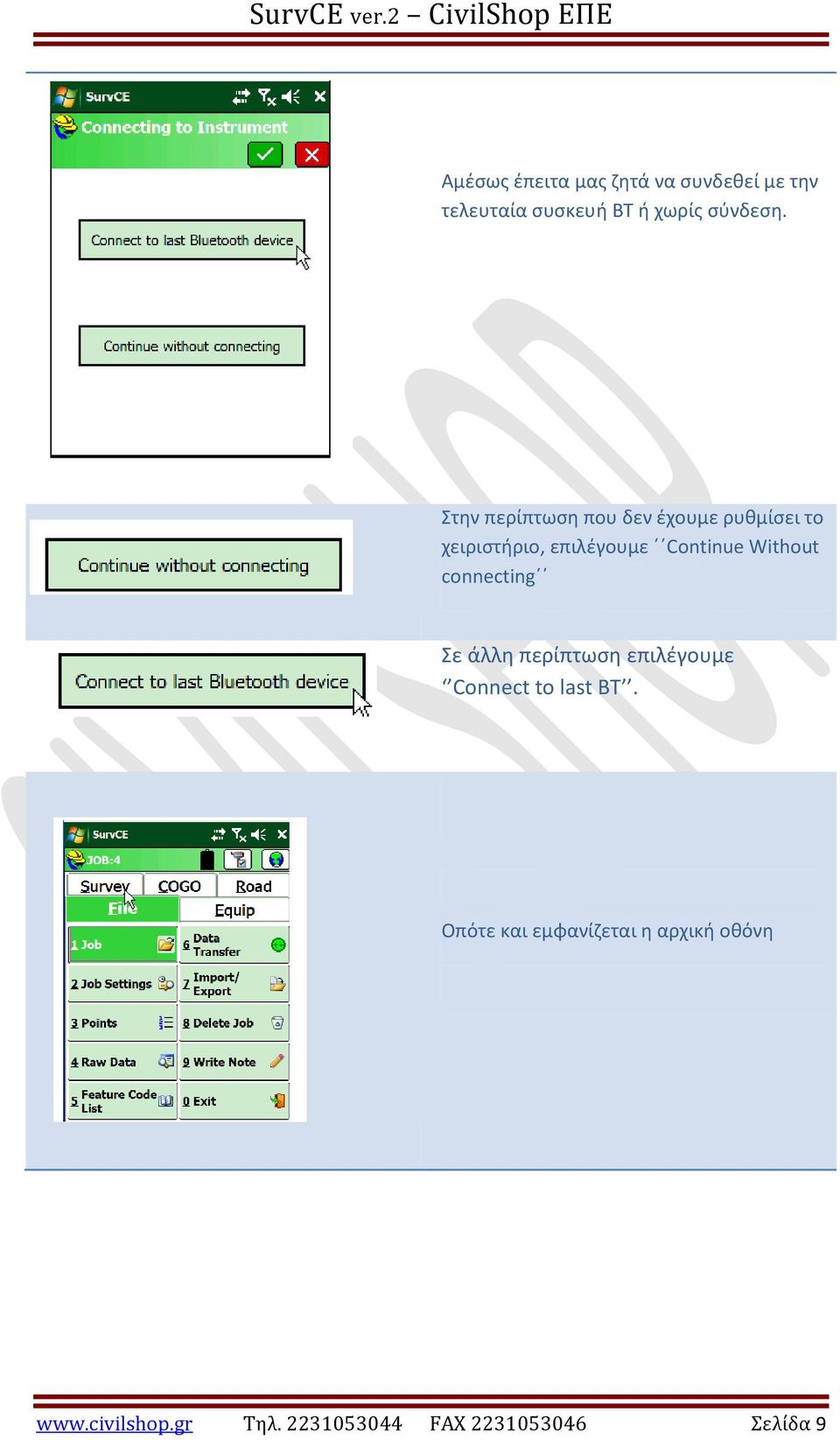

9 Αμέσως έπειτα μας ζητά να συνδεθεί με την τελευταία συσκευή BT ή χωρίς σύνδεση. Στην περίπτωση που δεν έχουμε ρυθμίσει το χειριστήριο, επιλέγουμε Continue Without connecting Σε άλλη περίπτωση επιλέγουμε Connect to last BT. Οπότε και εμφανίζεται η αρχική οθόνη Τηλ FAX Σελίδα 9

10 5. Έναρξη Εργασίας με σύστημα EGSA 87 ή Hepos Εκτελώντας το πρόγραμμα SurvCe, εμφανίζεται η εικόνα. Είτε συνεχίζουμε την τελευταία μας εργασία (Continue Last Job) είτε ξεκινάμε μια νέα εργασία (Select New / Existing Job). Έστω ότι θέλουμε να ξεκινήσουμε μια νέα εργασία. Επιλέγουμε (Select New / Existing Job) και μας εμφανίζεται η εικόνα. Επιλέγοντας JOB δίνουμε το όνομα της εργασίας μας και πατάμε Τηλ FAX Σελίδα 10

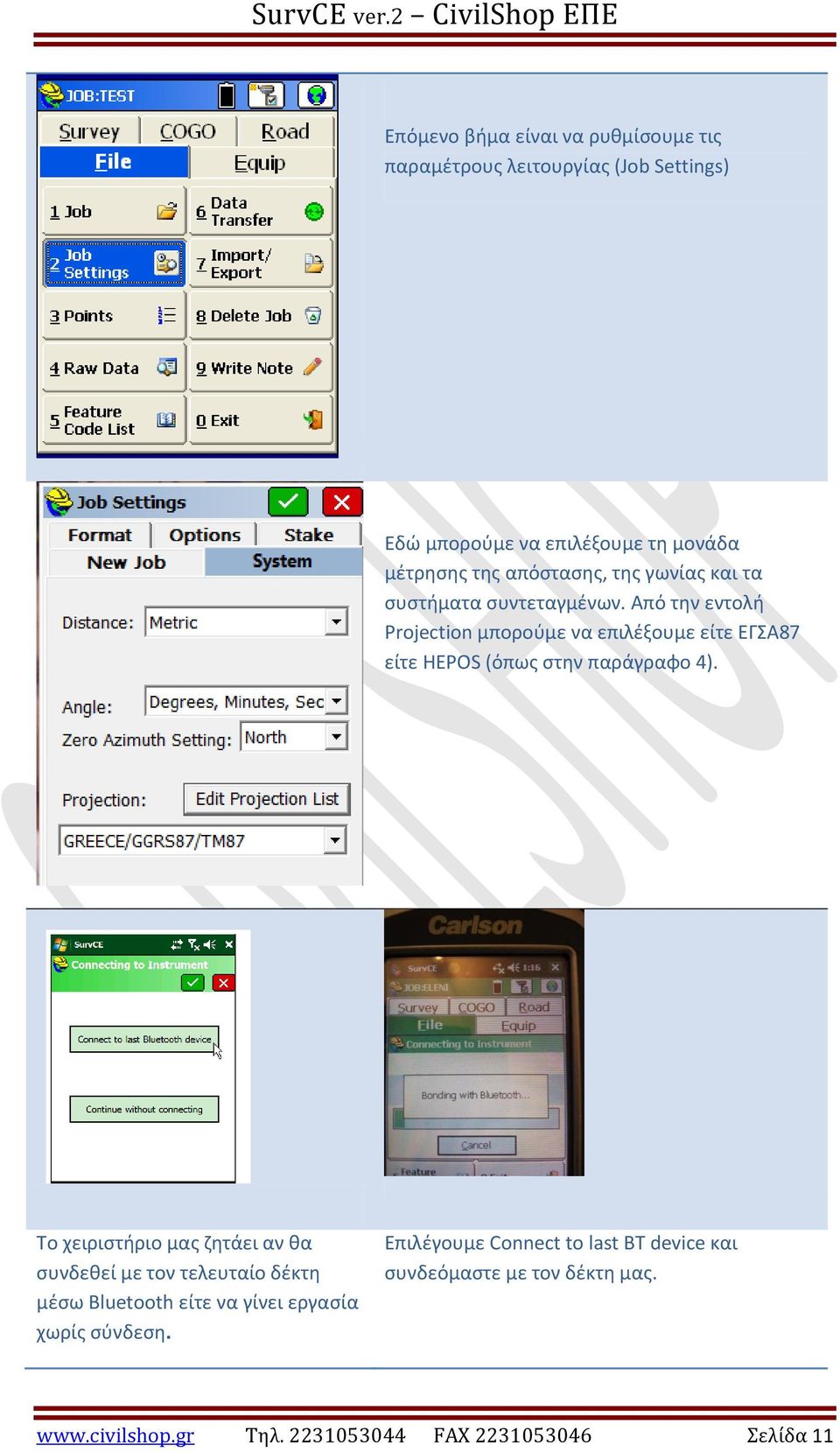

11 Επόμενο βήμα είναι να ρυθμίσουμε τις παραμέτρους λειτουργίας (Job Settings) Εδώ μπορούμε να επιλέξουμε τη μονάδα μέτρησης της απόστασης, της γωνίας και τα συστήματα συντεταγμένων. Από την εντολή Projection μπορούμε να επιλέξουμε είτε ΕΓΣΑ87 είτε HEPOS (όπως στην παράγραφο 4). Το χειριστήριο μας ζητάει αν θα συνδεθεί με τον τελευταίο δέκτη μέσω Bluetooth είτε να γίνει εργασία χωρίς σύνδεση. Επιλέγουμε Connect to last BT device και συνδεόμαστε με τον δέκτη μας. Τηλ FAX Σελίδα 11

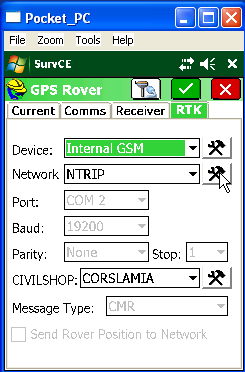

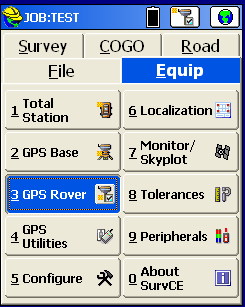

12 Ξεκινώντας την εργασία μας ακολουθούμε τα βήματα όπως στην παράγραφο 4. Επιλέγουμε την εντολή Equip GPS Rover Επιλέγουμε από το πεδίο Device Internal GSM και επιλέγουμε το εικονίδιο Και δίνουμε τον πάροχο κινητής τηλεφωνίας. Είτε επιλέγετε τον Πάροχο (Provider) Από το Μενού. Είτε επιλέγοντας τα στο APN Server. δίνουμε τον πάροχο O Provider είναι διαφορετικός για κάθε εταιρεία. Ενημερωθείτε για τον πάροχό σας από την Εταιρεία που έχετε σύνδεση (Cosmote, Vodafone, Wind). Τηλ FAX Σελίδα 12

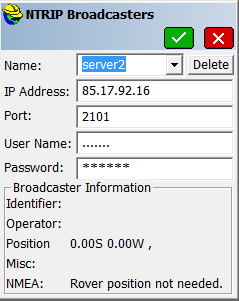

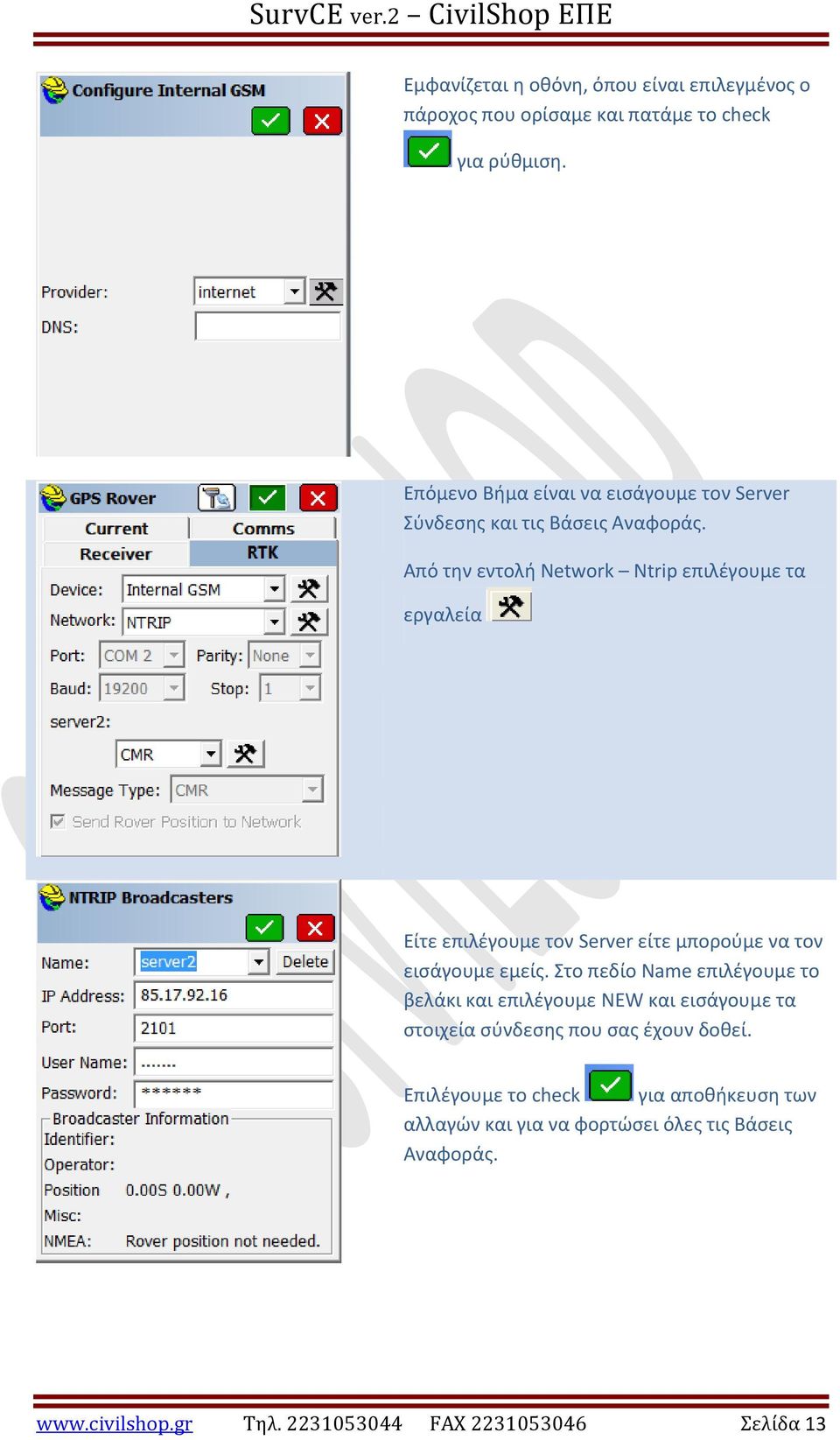

13 Εμφανίζεται η οθόνη, όπου είναι επιλεγμένος ο πάροχος που ορίσαμε και πατάμε το check για ρύθμιση. Επόμενο Βήμα είναι να εισάγουμε τον Server Σύνδεσης και τις Βάσεις Αναφοράς. Από την εντολή Network Ntrip επιλέγουμε τα εργαλεία Είτε επιλέγουμε τον Server είτε μπορούμε να τον εισάγουμε εμείς. Στο πεδίο Name επιλέγουμε το βελάκι και επιλέγουμε NEW και εισάγουμε τα στοιχεία σύνδεσης που σας έχουν δοθεί. Επιλέγουμε το check για αποθήκευση των αλλαγών και για να φορτώσει όλες τις Βάσεις Αναφοράς. Τηλ FAX Σελίδα 13

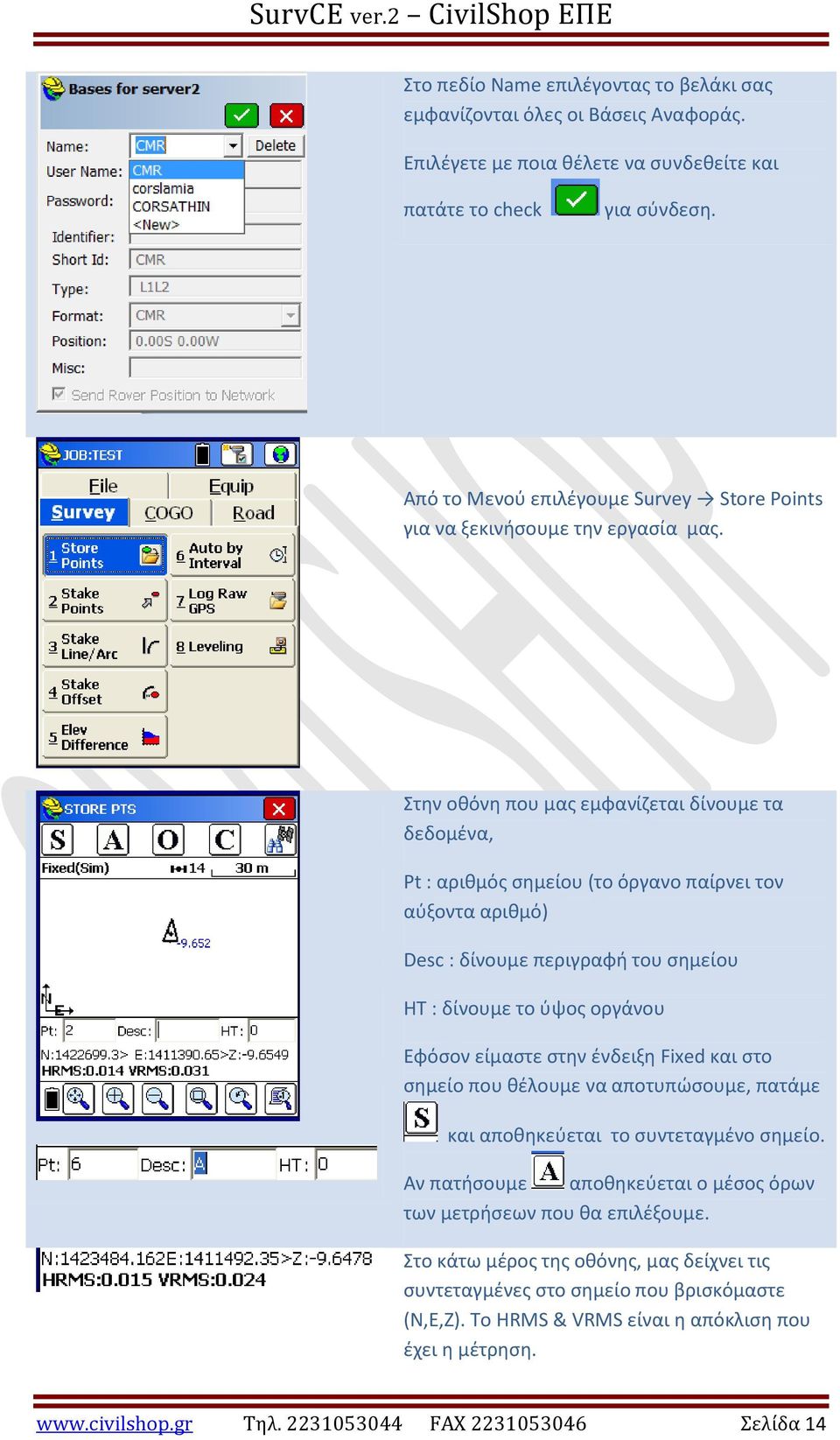

14 Στο πεδίο Name επιλέγοντας το βελάκι σας εμφανίζονται όλες οι Βάσεις Αναφοράς. Επιλέγετε με ποια θέλετε να συνδεθείτε και πατάτε το check για σύνδεση. Από το Μενού επιλέγουμε Survey Store Points για να ξεκινήσουμε την εργασία μας. Στην οθόνη που μας εμφανίζεται δίνουμε τα δεδομένα, Pt : αριθμός σημείου (το όργανο παίρνει τον αύξοντα αριθμό) Desc : δίνουμε περιγραφή του σημείου HT : δίνουμε το ύψος οργάνου Εφόσον είμαστε στην ένδειξη Fixed και στο σημείο που θέλουμε να αποτυπώσουμε, πατάμε και αποθηκεύεται το συντεταγμένο σημείο. Αν πατήσουμε αποθηκεύεται ο μέσος όρων των μετρήσεων που θα επιλέξουμε. Στο κάτω μέρος της οθόνης, μας δείχνει τις συντεταγμένες στο σημείο που βρισκόμαστε (Ν,Ε,Ζ). Το HRMS & VRMS είναι η απόκλιση που έχει η μέτρηση. Τηλ FAX Σελίδα 14

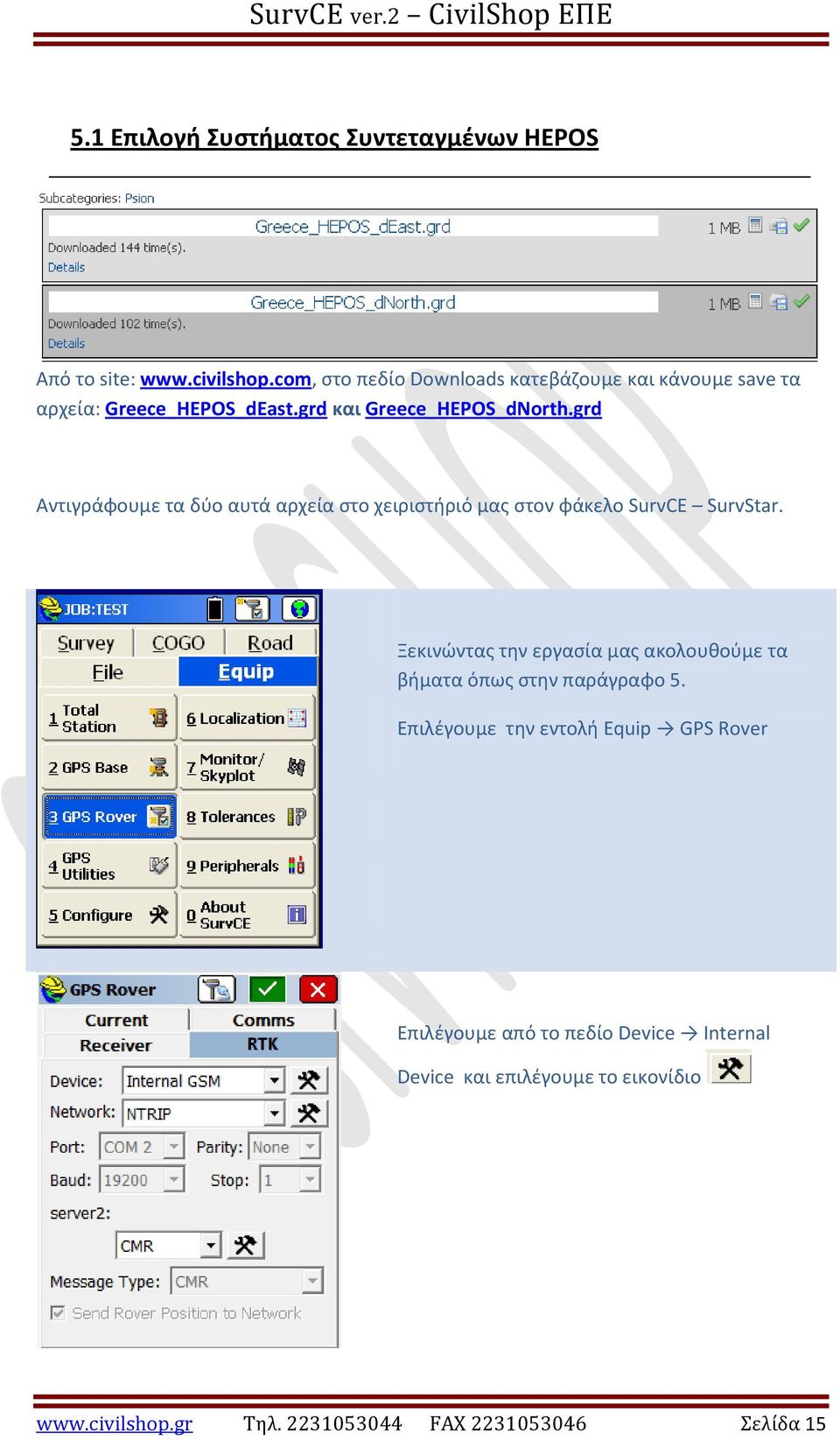

15 5.1 Επιλογή Συστήματος Συντεταγμένων HEPOS Από το site: στο πεδίο Downloads κατεβάζουμε και κάνουμε save τα αρχεία: Greece_HEPOS_dEast.grd και Greece_HEPOS_dNorth.grd Αντιγράφουμε τα δύο αυτά αρχεία στο χειριστήριό μας στον φάκελο SurvCE SurvStar. Ξεκινώντας την εργασία μας ακολουθούμε τα βήματα όπως στην παράγραφο 5. Επιλέγουμε την εντολή Equip GPS Rover Επιλέγουμε από το πεδίο Device Internal Device και επιλέγουμε το εικονίδιο Τηλ FAX Σελίδα 15

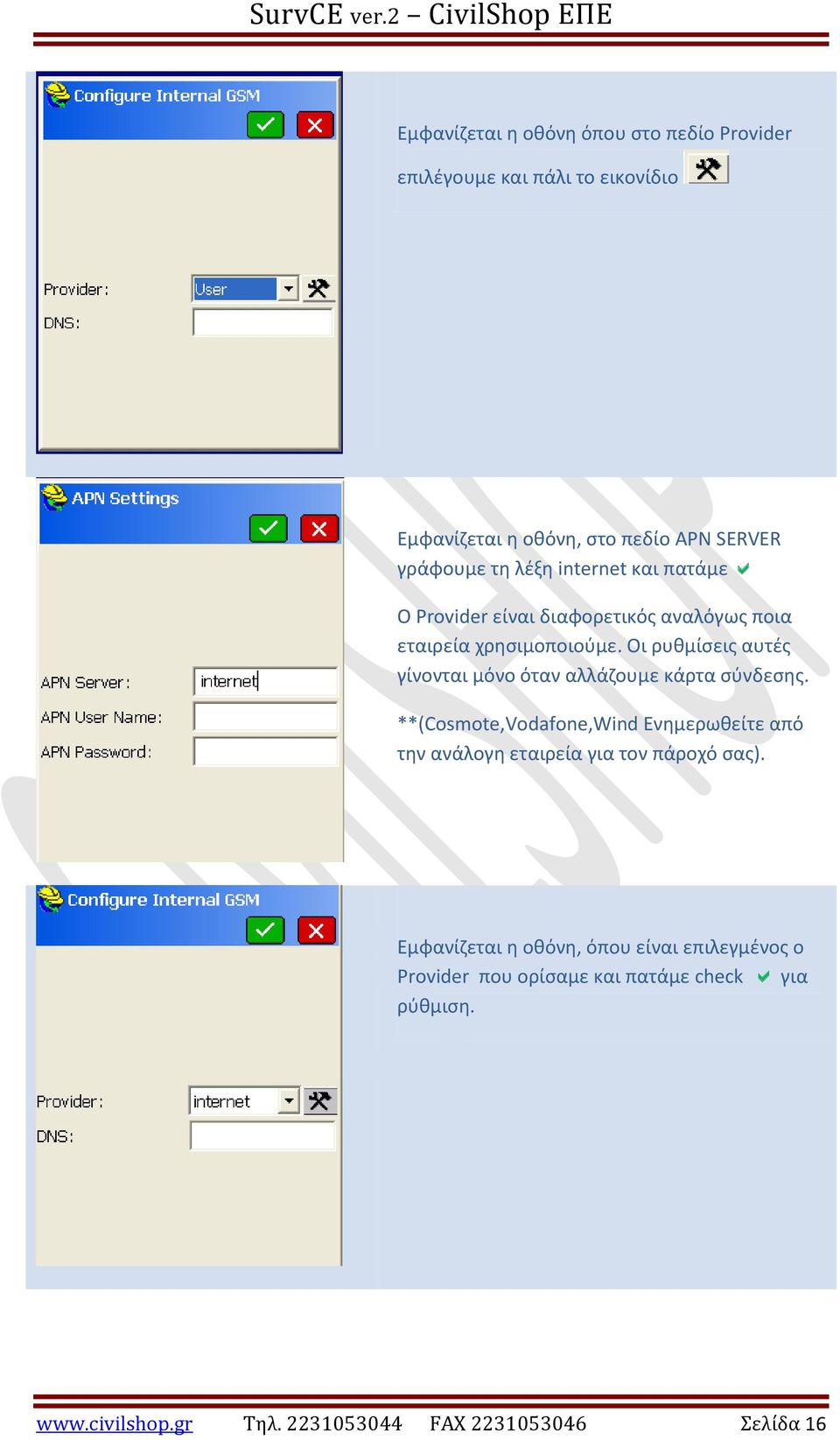

16 Εμφανίζεται η οθόνη όπου στο πεδίο Provider επιλέγουμε και πάλι το εικονίδιο Εμφανίζεται η οθόνη, στο πεδίο APN SERVER γράφουμε τη λέξη internet και πατάμε Ο Provider είναι διαφορετικός αναλόγως ποια εταιρεία χρησιμοποιούμε. Οι ρυθμίσεις αυτές γίνονται μόνο όταν αλλάζουμε κάρτα σύνδεσης. **(Cosmote,Vodafone,Wind Ενημερωθείτε από την ανάλογη εταιρεία για τον πάροχό σας). Εμφανίζεται η οθόνη, όπου είναι επιλεγμένος ο Provider που ορίσαμε και πατάμε check για ρύθμιση. Τηλ FAX Σελίδα 16

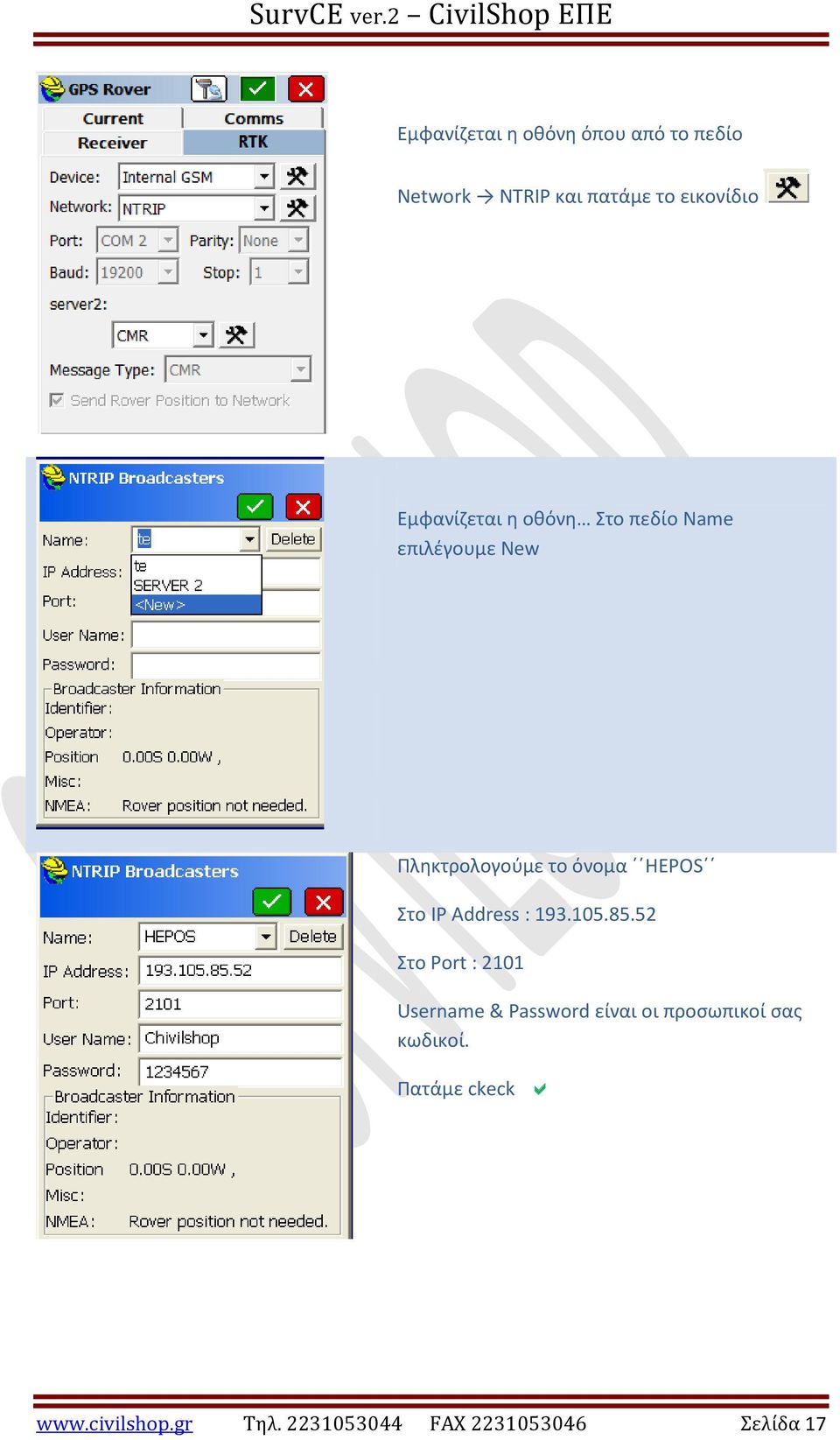

17 Εμφανίζεται η οθόνη όπου από το πεδίο Network NTRIP και πατάμε το εικονίδιο Εμφανίζεται η οθόνη Στο πεδίο Name επιλέγουμε New Πληκτρολογούμε το όνομα HEPOS Στο IP Address : Στο Port : 2101 Username & Password είναι οι προσωπικοί σας κωδικοί. Πατάμε ckeck Τηλ FAX Σελίδα 17

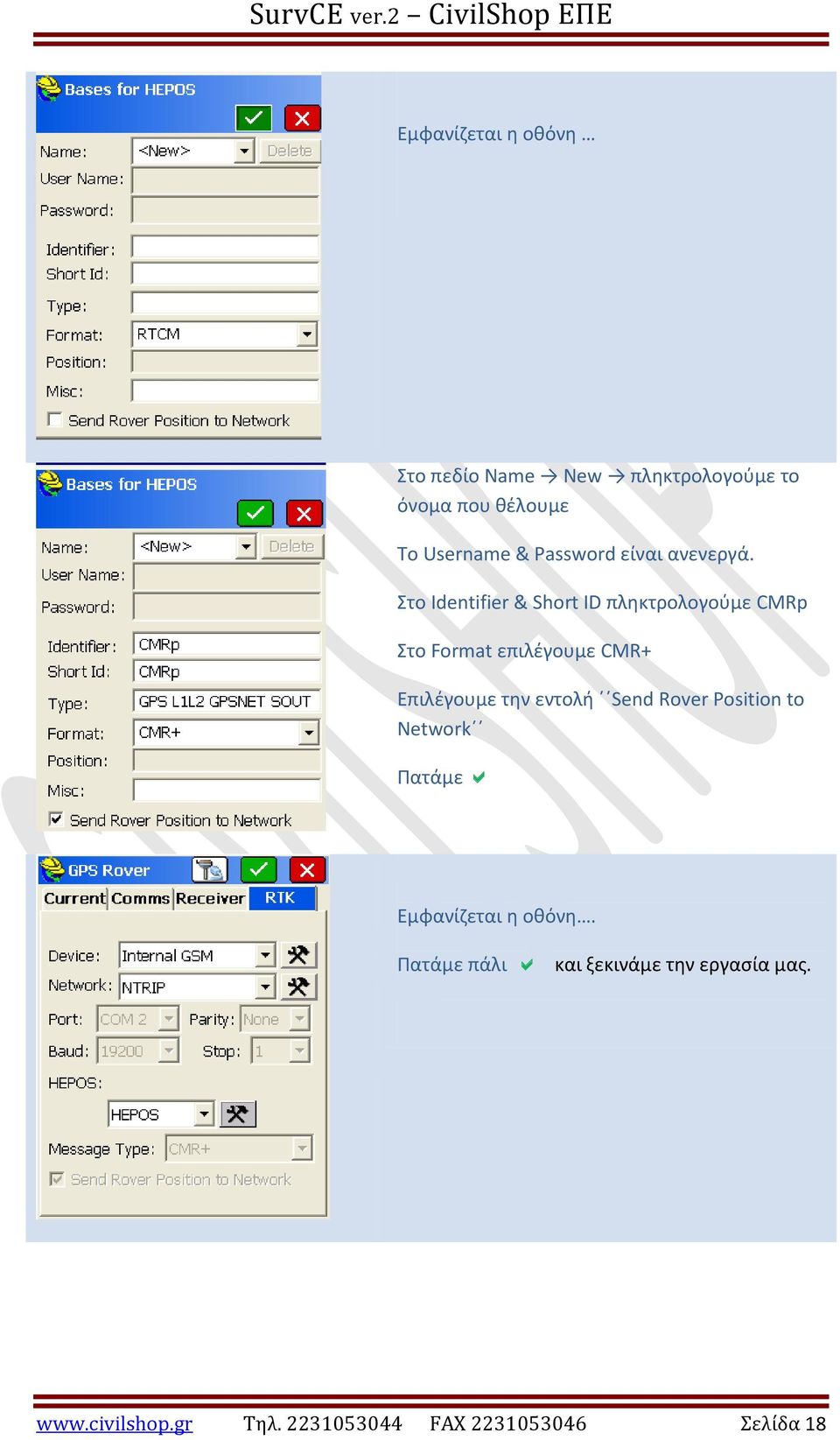

18 Εμφανίζεται η οθόνη Στο πεδίο Name New πληκτρολογούμε το όνομα που θέλουμε Το Username & Password είναι ανενεργά. Στο Identifier & Short ID πληκτρολογούμε CMRp Στο Format επιλέγουμε CMR+ Επιλέγουμε την εντολή Send Rover Position to Network Πατάμε Εμφανίζεται η οθόνη. Πατάμε πάλι και ξεκινάμε την εργασία μας. Τηλ FAX Σελίδα 18

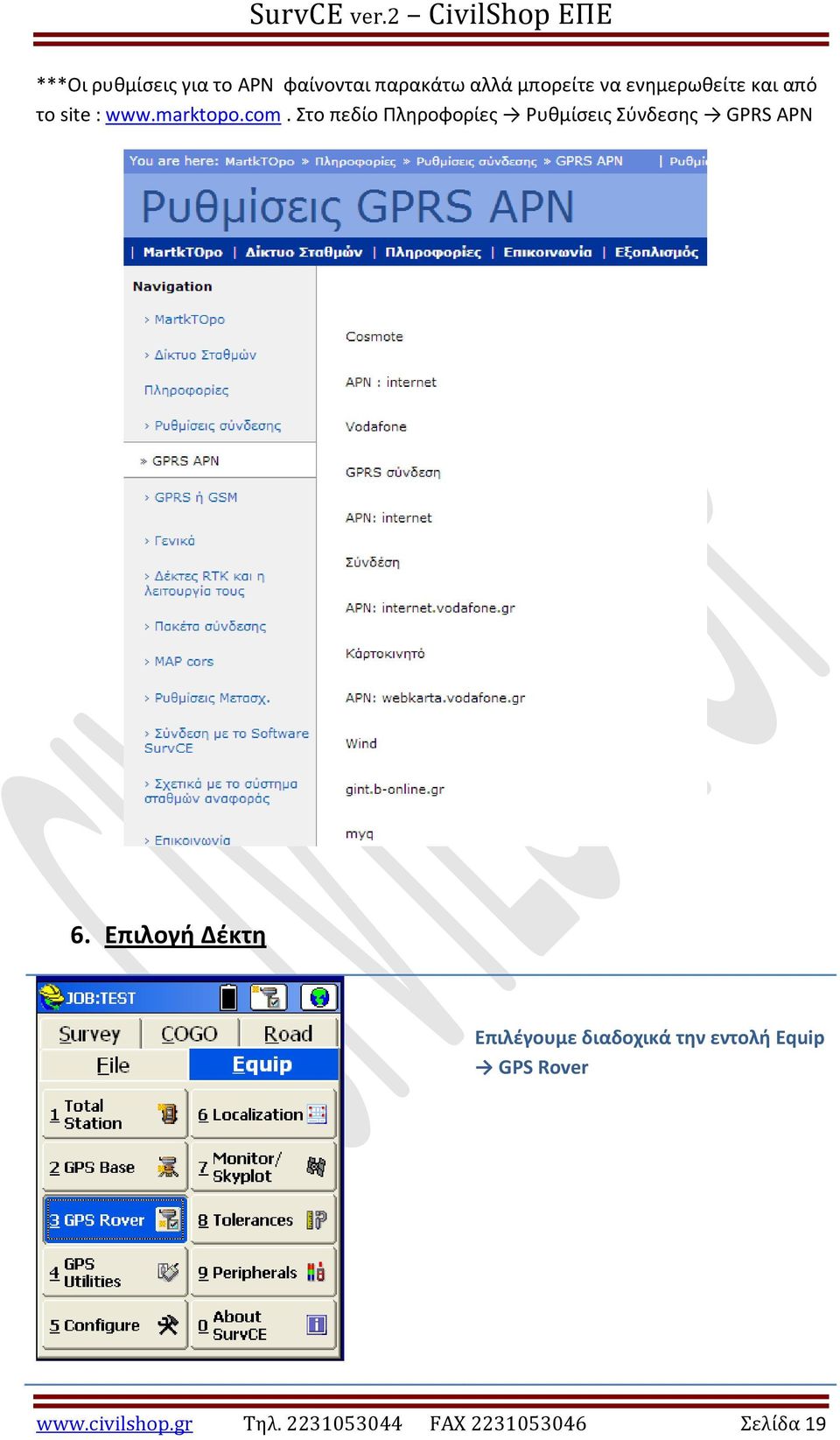

19 ***Οι ρυθμίσεις για το APN φαίνονται παρακάτω αλλά μπορείτε να ενημερωθείτε και από το site : Στο πεδίο Πληροφορίες Ρυθμίσεις Σύνδεσης GPRS ΑPN 6. Επιλογή Δέκτη Επιλέγουμε διαδοχικά την εντολή Equip GPS Rover Τηλ FAX Σελίδα 19

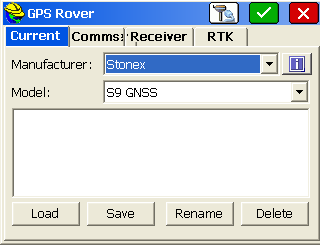

20 Εμφανίζεται η οθόνη Ορίζουμε την θύρα επικοινωνίας που επιλέξαμε αρχικά από το μενού των Windows του χειριστηρίου. Στην εντολή Device επιλέγουμε το εικονίδιο εργαλεία Εμφανίζεται η οθόνη, επιλέγουμε την εντολή Find Receiver. Έχει βρει τον δέκτη. Τον επιλέγουμε και πατάμε Τηλ FAX Σελίδα 20

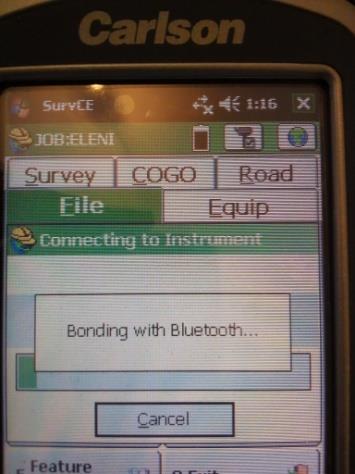

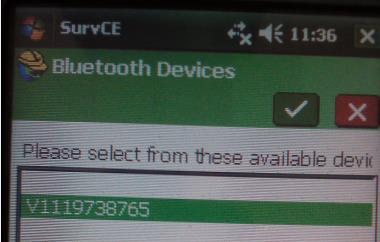

21 Εμφανίζεται η οθόνη όπου επιλέγουμε τον δέκτη που θέλουμε και πατάμε το εικονίδιο Bluetooth γίνει η σύνδεση. για να Παράδειγμα σύνδεσης με τον Server 2 της CivilShop στη παρακάτω διεύθυνση. Downloads Software SurvCE και επιλέξτε το νούμερο Τηλ FAX Σελίδα 21

22 7. Επιλογή Βάσης SurvCE ver.2 CivilShop ΕΠΕ Πρώτος Τρόπος Από το Μενού Equip GPS Rover Από το Μενού επιλέγουμε RTK Network και πατάμε την εικόνα Εμφανίζεται η οθόνη όπου είναι ενεργοποιημένος ο Server μας, To username και το Password είναι τα στοιχεία που σας έχουνε αποσταλεί. Πατάμε για να φορτωθούν όλες οι Βάσεις Αναφοράς και να επιλέξετε ποια θέλετε. Τηλ FAX Σελίδα 22

23 Στην οθόνη που εμφανίζεται το User Name & το Password είναι ανενεργά. Στο πεδίο Name είτε επιλέγουμε σε ποια βάση θέλουμε να συνδεθούμε είτε Στο πεδίο New γράφουμε το όνομα της βάσης που θέλουμε να συνδεθούμε. Π.χ. Λαμία Συμπληρώνουμε το Short Id (την ονομασία της βάσης) & Format (CMR ή RT) Ενεργοποιούμε την εντολή Send Rover Position to Network Και πατάμε το πράσινο. Πατάμε το πράσινο για να συνδεθούμε με την βάση στη Λαμία. Τηλ FAX Σελίδα 23

24 Τα στοιχεία μια Βάσης μπορείτε να τα βρείτε στην διεύθυνση Δίκτυο Σταθμών Βάσεις Αναφοράς Είτε από τον σύνδεσμο στον οποίο μπορείτε να ελέγξετε όλες τις Βάσεις Αναφοράς (online & offline) καθώς επίσης και τις συντεταγμένες τους. ***Οι συντεταγμένες που δίνονται είναι σε φ,λ. Δεύτερος Τρόπος - Επιλογής Βάσης 1. Από το Μενού Equip GPS Rover 2. Επιλέγουμε την καρτέλα RTK. Πατώντας το βελάκι επιλέγουμε ποια βάση θέλουμε. Τηλ FAX Σελίδα 24

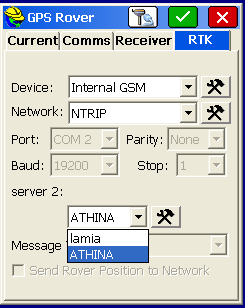

25 8. Αλλαγή Βάσης (από μια υπάρχουσα) Επιλέγουμε Equip GPS Rover RTK Εμφανίζεται η οθόνη, όπου στο παράδειγμα μας είναι ενεργοποιημένη η βάση Λαμία. Έστω ότι θέλουμε να επιλέξουμε τη βάση της Αθήνας. Εάν υπάρχει ήδη η βάση, από το βελάκι (κάτω από την λέξη server) επιλέγουμε τη βάση Αθήνα και πατάμε το Τηλ FAX Σελίδα 25

26 8.1 Αλλαγή Βάσης (εισάγοντας νέα) Εάν θέλουμε να επιλέξουμε μια καινούργια βάση. Επιλέγουμε το εικονίδιο...εμφανίζεται η οθόνη όπου Στο Name επιλέγουμε New και γράφουμε το όνομα της βάσης που θέλουμε. Στο short ID την ονομασία της βάσης Στο Format επιλέγουμε CMR ή RTCM Ενεργοποιούμε την εντολή Send Rover Position to Network Και πατάμε Με αυτόν τον τρόπο έχουμε εισάγει και επιλέξει τη βάση που θέλουμε και πατάμε πάλι για την σύνδεση. Τηλ FAX Σελίδα 26

27 9. Εισαγωγή Username & Password Από το Μενού επιλέγουμε Equip GPS Rover Από την οθόνη που εμφανίζεται επιλέγουμε RTK Από την οθόνη που εμφανίζεται πηγαίνουμε Network και επιλέγουμε την εικόνα εργαλεία Τηλ FAX Σελίδα 27

28 Στην οθόνη που εμφανίζεται συμπληρώνουμε το User Name & Password που μας έχουν δοθεί και πατάμε Αφού έχουμε συμπληρώσει τα στοιχεία πατάμε Τηλ FAX Σελίδα 28

29 Πληροφορίες APN Server Cosmote : internet Vodafone : internet ή internet.vodafone.gr Καρτοκινητό Vodafone : webkarta.vodafone.gr Wind :gint.b-online.gr Για περισσότερες πληροφορίες καλέστε στο κέντρο εξυπηρέτησης της τηλεφωνίας σας. 10. Εύρεση και Διαχείριση Σημείων Μπορούμε να αναζητήσουμε τα σημεία είτε Από το Μενού File Points Τηλ FAX Σελίδα 29

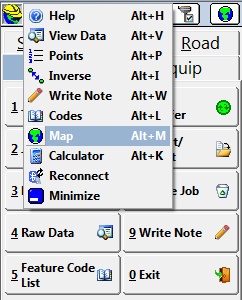

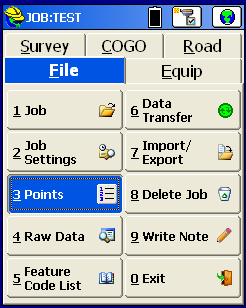

30 Είτε πατώντας το εικονίδιο (μέσα από την εργασία), επιλέγουμε την εντολή Points. Μπορούμε να επεξεργαστούμε τα σημεία ( με την εντολή Edit), να προσθέσουμε κάποιο σημείο (με την εντολή Αdd), να βρούμε κάποιο από τα σημεία (με την εντολή Find) ή να διαγράψουμε κάποιο από αυτά (με την εντολή Delete). 11. Εντολή Map View Επιλέγουμε Η εντολή αυτή εμφανίζει όλα τα σημεία που έχουμε αποτυπώσει. Στο πάνω μέρος της οθόνης υπάρχουν κάποιες υπό εντολές όπου μπορούμε να κάνουμε εξαγωγή το αρχείο μας, να σχεδιάσουμε, να προσθέσουμε σημεία, να υπολογίσουμε εμβαδό κ.α. Τηλ FAX Σελίδα 30

31 12. Export dxf/dwg (Εξαγωγή Αρχείου) Από την εντολή File μπορούμε να εισάγουμε και εξάγουμε αρχεία σε μορφή dxf, dwg. Για να κάνουμε εξαγωγή αρχείου σε μορφή dxf, επιλέγουμε File dxf/dwg.dgn export.dxf Επιλέγουμε το όνομα και την θέση του αρχείου και πατάμε. Το αρχείο μας αποθηκεύτηκε και μπορούμε να το διαχειριστούμε στο σχεδιαστικό πρόγραμμα. Τηλ FAX Σελίδα 31

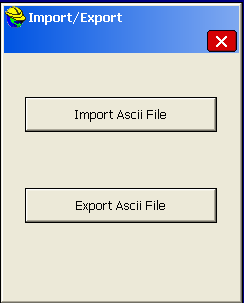

32 13. Export Ascii (txt) File / Εξαγωγή Αρχείου Εφόσον έχετ επιλέξει την εργασία που θέλετε να κάνετε εξαγωγή, πηγαίνετε File- 7.Import/Export Επιλέγετε Export Ascii File Στο πεδίο Coordinate Order επιλέγετε την μορφή που θέλετε να γίνει η εξαγωγή των σημείων. Πχ. Pt_ID.East,North,Elev,Desc Αυξ.Αριθμ.Χ,Χ,Ζ,Περιγραφή Τηλ FAX Σελίδα 32

33 Στο πεδίο Delimiter επιλέγετε τον τρόπο διαχωρισμού των σημείων (κόμμα, κενό, tab ή άλλο). Επιλέγετε το check Δίνετε όνομα εργασίας Και επιλέγετε το check ολοκληρωθεί ή εξαγωγή. για να Πλέον μπορείτε να συνδέσετε τον χειριστήριο σας (ΡDA) με τον υπολογιστή για να κατεβάστε τα αρχεία σας. Τηλ FAX Σελίδα 33

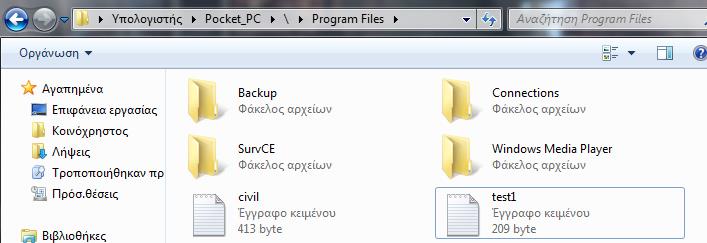

34 14. Import dxf/dwg File / Εισαγωγή Αρχείου Από την εντολή αυτή εισάγουμε μόνο αρχεία σε μορφή dxf ή dwg. Ανοίγουμε το χειριστήριο μας και το συνδέουμε με το καλώδιο στον υπολογιστή μας. Κάνουμε Copy Paste το αρχείο που θέλουμε να εισάγουμε. Δημιουργείτε μία νέα εργασία File Job Ελέγχετε τις απαραίτητες ρυθμίσεις File Job Settings (σχετ. Παράγρ. 5) Είτε επιλέγετε Map και την εντολή Είτε Τηλ FAX Σελίδα 34

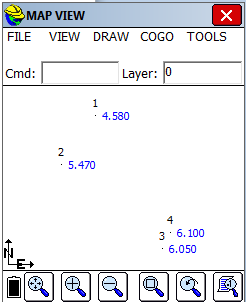

35 Επιλέγετε File dxf/dwg/dgn Import.dxf (αναλόγως το αρχείο που θέλετε να εισάγετε). Επιλέγετε το αρχείο που θέλετε και ήδη έχετε αντιγράψει στο χειριστήριο σας.και επιλέγετε το check Με αυτόν τον τρόπο έχετε εισάγει το αρχείο σας. Τηλ FAX Σελίδα 35

36 15. Import Ascii (txt) File / Eισαγωγή Αρχείου Από την εντολή αυτή εισάγουμε μόνο αρχεία σε μορφή TXT. Ανοίγουμε το χειριστήριο μας και το συνδέουμε με το καλώδιο στον υπολογιστή μας. Κάνουμε Copy Paste το αρχείο που θέλουμε να εισάγουμε. Αποσυνδέουμε το χειριστήριο από τον υπολογιστή. Τρέχουμε το πρόγραμμα SurvCE. Από το Μενού File επιλέγουμε Import / Export. Σε αυτή την εντολή εισάγουμε αρχείο Μόνο σε μορφή TXT. Επιλέγουμε το Import Ascil File Τηλ FAX Σελίδα 36

37 Στο Format επιλέγουμε τον τρόπο εισαγωγής των συντεταγμένων. Έπειτα πατάμε Select File για να επιλέξουμε το αρχείο που θα εισάγουμε. Έστω ότι θέλουμε να εισάγουμε το αρχείο test.txt. Το επιλέγουμε και πατάμε. *** Παράρτημα: Δημιουργία αρχείου txt Εμφανίζεται η οθόνη όπου μας δείχνει τα σημεία που θα εισάγει (1,Χ,Ψ,Ζ). Πατάμε Τηλ FAX Σελίδα 37

38 Εμφανίζεται η οθόνη όπου μας ζητάει όνομα αρχείου προορισμού. Στο Name πληκτρολογούμε το Μόνο το όνομα αρχείου που θέλουμε χωρίς να γράψουμε την μορφή του αρχείου και πατάμε Τέλος εμφανίζεται η οθόνη όπου μας δείχνει ότι έγινε η εισαγωγή των σημείων και πατώντας το Οκ μας εμφανίζει την αρχική οθόνη του προγράμματος όπου μπορούμε να επεξεργαστούμε το αρχείο μας. Τηλ FAX Σελίδα 38

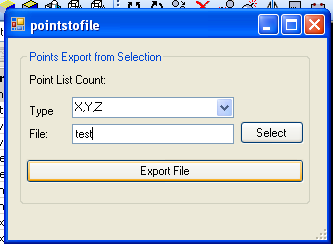

39 15.1 Παράρτημα: Δημιουργία αρχείου txt. Από το σχεδιαστικό μας πρόγραμμα Geodesy δημιουργούμε ένα αρχείο συντεταγμένων σε μορφή txt. Εκτελούμε το πρόγραμμα Geodesy, ανοίγουμε την εργασία μας και από το Μενού επιλέγουμε την εντολή TopoCad Points Points Selection to File Εμφανίζεται η οθόνη, επιλέγουμε τον τύπο εισαγωγής των σημείων, πατάμε την εντολή Select, πληκτρολογούμε το όνομα του αρχείου σε μορφή txt (π.χ. test.txt) πατάμε οκ, μας επαναφέρει στην εντολή Point to File όπου πατάμε Export File. 16. Stake out / Χάραξη Τρέχουμε το πρόγραμμα SurvCE, από το Μενού επιλέγουμε την εντολή Survey Stake Points Τηλ FAX Σελίδα 39

40 Στο Point ID επιλέγουμε το σημείο που θέλουμε να χαράξουμε. Είτε πληκτρολογούμε το σημείο είτε το επιλέγουμε από τη λίστα που εμφανίζεται πατώντας το εικονίδιο και πατάμε Εμφανίζεται η οθόνη όπου μας κατευθύνει για την εύρεση και χάραξη του σημείου. 17. Εμβαδομέτρηση Ανοίγουμε την εργασία μας, επιλέγουμε επιλέγουμε την εντολή Map. και Τηλ FAX Σελίδα 40

41 Στην οθόνη εμφανίζεται η εργασία μας. Από το Μενού επιλέγουμε την εντολή Draw Polyline 2D ενώνουμε τα σημεία όπου θέλουμε να γίνει η εμβαδομέτρηση. Εφόσον έχουμε δημιουργήσει την περίμετρο από το Μενού επιλέγουμε GOGO Area Τηλ FAX Σελίδα 41

42 Επιλέγουμε την Polyline που έχουμε σχεδιάσει και αυτόματα μας υπολογίσει το εμβαδό. 18. Ογκομέτρηση Ανοίγοντας την εργασία, επιλέγουμε το εικονίδιο και επιλέγουμε την εντολή Map ( ). Από την εντολή Tools επιλέγουμε Surface Triangulate & Contour Τηλ FAX Σελίδα 42

43 Εμφανίζεται η οθόνη, Select File (επιλογή αρχείου) Δίνουμε όνομα στο αρχείο μας και πατάμε Εμφανίζεται η οθόνη και πατάμε πάλι Τηλ FAX Σελίδα 43

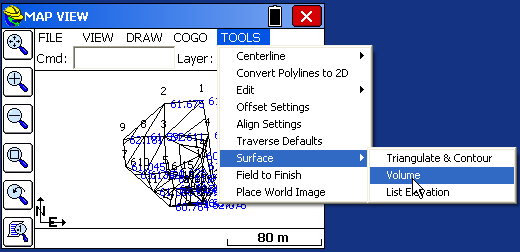

44 Εμφανίζεται η οθόνη, με το πενάκι πατάμε στην οθόνη και μετά Enter από το χειριστήριο. Από το Μενού επιλέγουμε την εντολή Tools Surface Volume Τηλ FAX Σελίδα 44

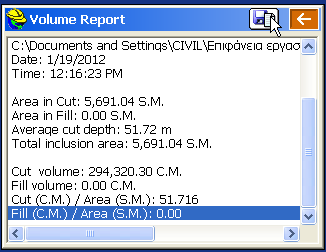

45 Στο Μενού Final Y File Y Select επιλέγουμε το αρχείο. Στο Μενού Original Y Elevation πληκτρολογούμε τον αριθμό των υψομέτρων. Και πατάμε Πατάμε πάλι Τέλος μας εμφανίζει τα αποτελέσματα τα οποία από το εικονίδιο της δισκέτας μπορούμε να τα αποθηκεύσουμε. Area in Cut : Εμβαδό Ορύγματος Area in Full : Εμβαδό Επιχώματος Cut Volume : Όγκος Ορύγματος Fill Volume : Όγκος Επιχώματος Τηλ FAX Σελίδα 45

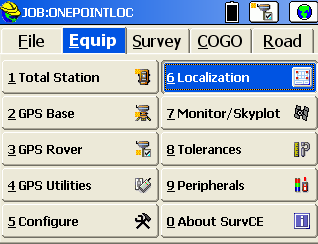

46 19. One Point Localization SurvCE ver.2 CivilShop ΕΠΕ Με την εντολή One Point Localization γίνεται εξάρτηση από ένα σημείο. Η διαδικασία αυτή μπορεί να γίνει είτε με την προσέγγιση του Rover σε γνωστό σημείο είτε με την τοποθέτηση του Base σε γνωστό σημείο. Ανοίγετε μια Νέα Εργασία Πηγαίνετε File Store Points και αποτυπώνετε το γνωστό σημείο με συντεταγμένες που δίνει το GPS. Έχετε το σημείο 1 με συντεταγμένες Χ,Ψ,Ζ. Έπειτα πηγαίνετε στο μενού File Points Τηλ FAX Σελίδα 46

47 Εμφανίζετε το σημείο 1 που έχετε αποτυπώσει. Επιλέγετε την εντολή ADD Και εισάγετε το τοπικό σημείο Έστω οι συντεταγμένες 1000,1000,100 Έπειτα επιλέγετε από το Μενού την εντολή Equip Localization Τηλ FAX Σελίδα 47

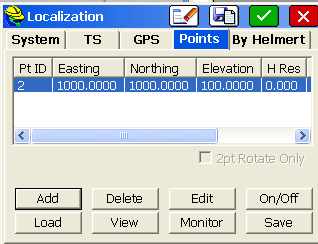

48 Επιλέγετε το σύστημα προβολής Επιλέγετε την Εντολή Points ADD Εισάγετε το σημείο του Localization με τις συντεταγμένες που θέλετε να έχει το σημείο, από την λίστα η οποία εμφανίζετε πατώντας Επιλέγετε το σημείο 2 (σημείο Localization) και πατάτε check Τηλ FAX Σελίδα 48

49 Εμφανίζετε η οθόνη με τις συντεταγμένες του σημείου και πατάτε check Επιλέγετε From Raw File και πατάτε check Επιλέγετε σημεία για να σας εμφανιστούν τα Από την λίστα επιλέγετε το σημείο 1 (με συντεταγμένες GPS) και πατάτε check Τηλ FAX Σελίδα 49

50 Πατάτε check Επιλέγετε το Νο. (διότι δεν έχετε σημεία που θέλουν διόρθωση με βάση το γνωστό σημείο) Πατάτε check Και ολοκληρώνετε η διαδικασία του Localization. Εάν επιστρέψετε στην αποτύπωση το σημείο θα σας δώσει συντεταγμένες αυτές που ορίζατε (στο παράδειγμα μας 1000,1000,100) Τηλ FAX Σελίδα 50

51 20. Σύστημα Μονίμων Σταθμών αναφοράς από την Civil Shop Εισαγωγή Το δίκτυο των μόνιμων σταθμών αναφοράς που απαρτίζετε από 54 μόνιμους σταθμούς αναφοράς λειτουργεί προς την υποστήριξη των χρηστών για την παροχή πληροφοριών διορθώσεων GNSS. Οι πληροφορίες αυτές συλλέγονται σε δύο κεντρικούς διακομιστές (Servers) από τους οποίους και διανέμονται στους πελάτες μέσω του NTRIP Caster. Στην παρούσας φάση το δίκτυο από μόνιμους σταθμούς αναφοράς λειτουργεί ως single Base. Πρακτικά οι πελάτες λαμβάνει πληροφορίες από τον πλησιέστερο μόνιμο σταθμό αναφοράς επιλέγοντας τον είτε επιλέγοντας την αυτόματη επιλογή πλησιέστερου σταθμού. Η τεχνική αυτή δίνει στον χρήστη την δυνατότητα να αποτυπώνει και να χαράζει σε πραγματικό χρόνο με ακρίβεια στους υπολογισμούς του διανύσματος μεταξύ βάσεως και κινητού δέκτη (Rover) ανάλογη της αναγραφόμενης εκτιμώμενης από την δέκτη του. Σε αποστάσεις άνω των 15 ΚΜ είναι πιθανό το τριγωνομετρικό δίκτυο και ο μετασχηματισμός από τις βάσεις να δώσεις μικρές αποκλίσεις. Για αυτό το λόγο με την χρήση των Single Base Σταθμών συνιστάτε η χρήση του localization. Οι συντεταγμένες των βάσεων είναι WGS84. *Σύντομα θα υπάρξει διακομιστής σε HTRS07 Τηλ FAX Σελίδα 51

52 Από το λογισμικό του Server υπάρχουν διαφορές πληροφορίες σε σχέση με του δορυφόρους, σφάλματα, εφημερίδες δορυφόρων κ.α. Τα οποία και αξιολογούνται ανάλογα. Γενικά Το σύστημα είναι δυναμικό. Εξαρτάτε η χρήση του από πόλους παράγοντες. Παράδειγμα από αυτούς είναι (εκτός από τους παράγοντες που επηρεάζουν την χρήση του GPS): Η σταθερότητα του internet του δέκτη Η σταθερότητα του Internet της Βάσης Η διαθέσιμη τροφοδοσία της βάσης Monitoring: Για την καλύτερη παρακολούθηση θέσαμε ένα σύστημα σε λειτουργία για να παρακολουθεί και να ενημερώνει Τηλ FAX Σελίδα 52

53 21. Μόνιμοι Σταθμοί Αναφοράς Λίστα με τις διαθέσιμές Βάσεις αναφοράς και τις συντεταγμένες τους στο παρακάτω link : Α/Α Περιοχή SHORT ID FORMAT 1 ΑΓΡΙΝΙΟ CORSAG CMR 2 ΑΘΗΝΑ CORSATHINA CMR 3 ΑΛΜΥΡΟΣ CORSALMYROS CMR AMFL_CMR CMR 4 ΑΜΦΙΛΟΧΙΑ AMFL_RTD AMFL_RTCM23 RTCM23 AMFL_RTCM30 RTCM30 5 ΑΝΔΡΟΣ CORSANDROS CMR ARGO_CMR CMR 6 ΑΡΓΟΣ ARGO_RTD ARGO_RTCM23 RTCM23 ARGO_RTCM30 RTCM30 ARE1_RTCM23 RTCM23 7 ΑΡΕΟΠΟΛΗ ARE1_RTCM30 RTCM30 ARE1_RTD ARE1_CMR CMR 8 ΑΡΤΑ CORSARTA CMR 9 ΑΦΥΤΟΣ- ΚΑΣΣΑΝΔΡΕΙΑ AFYT_CMR AFYT_RTCM23 CMR RTCM23 Τηλ FAX Σελίδα 53

54 AFYT_RTCM30 RTCM30 AFYT_RTD VOLO_RTCM23 RTCM23 10 ΒΟΛΟΣ (ΣΥΝΤΟΜΑ) VOLO_RTCM30 RTCM30 VOLO_RTD VOLO_CMR CMR 11 ΕΛΕΥΘΕΡΟΥΠΟΛΗ CORSELEF CMR 12 ΖΑΚΥΝΘΟΣ CORSΖΑΚ CMR 13 ΗΡΑΚΛΕΙΟ CORSHRAKL CMR SALO_CMR CMR 14 ΘΕΣΣΑΛΟΝΙΚΗ SALO_RTD SALO_RTCM23 RTCM23 SALO_RTCM30 RTCM30 ISTI_CMR CMR 15 ΙΣΤΙΑΪΑ ISTI_RTD ISTI_RTCM23 RTCM23 ISTI_RTCM30 RTCM30 16 ΙΩΑΝΝΙΝΑ CORSJO CMR 17 ΚΑΒΑΛΑ CORSKAVALA CMR 18 ΚΑΛΑΜΑΤΑ CORSKAL CMR KTRN_CMR CMR 19 ΚΑΤΕΡΙΝΗ KTRN_RTD KTRN_RTCM23 RTCM23 KTRN_RTCM30 RTCM30 20 ΚΕΡΚΙΝΗ CORSKERKI CMR KERK_CMR CMR 21 ΚΕΡΚΥΡΑ KERK_RTD KERK_RTCM23 RTCM23 KERK_RTCM30 RTCM30 22 ΚΟΖΑΝΗ CORSΚΟΖ CMR 23 ΚΟΜΟΤΗΝΗ CORSKOM CMR 24 ΚΟΡΙΝΘΟΣ CORSKORIN CMR 25 ΚΥΠΡΟΣ ΛΑΡΝΑΚΑ LARNACA CMR 26 ΛΑΜΙΑ corslamia CMR 27 ΛΑΡΙΣΑ CORSLARISA CMR 28 ΛΕΒΑΔΕΙΑ CORSLEV CMR LERO_CMR CMR 29 ΛΕΡΟΣ LERO_RTD LERO_RTCM23 RTCM23 LERO_RTCM30 RTCM30 30 ΜΕΓΑΛΟΠΟΛΗ MEGALO CMR 31 ΜΕΘΑΝΑ METHANA CMR 32 ΜΥΤΗΛΗΝΗ MYTL_CMR CMR MYTL_RTCM23 RTCM23 Τηλ FAX Σελίδα 54

55 MYTL_RTCM30 RTCM30 MYTL_RTD myt1_cmr CMR 33 ΜΥΤΗΛΗΝΗ myt1_rtd myt1_rtcm23 RTCM23 myt1_rtcm30 RTCM30 34 ΝΑΞΟΣ CORSNAXOS CMR 35 ΝΑΟΥΣΑ CORSNAOUSA CMR XNTH_CMR CMR 36 ΞΑΝΘΗ XNTH_RTCM23 RTCM23 XNTH_RTCM30 RTCM30 XNTH_RTD RTD ORES_CMR CMR 37 ΟΡΕΣΤΙΑΔΑ ORES_RTD ORES_RTCM23 RTCM23 ORES_RTCM30 RTCM30 38 ΠΑΡΓΑ PRGA CMR 39 ΠΑΤΡΑ CORSPA CMR POLY_CMR CMR 40 POLY_RTCM23 RTCM23 POLY_RTCM30 RTCM30 ΠΟΛΥΓΥΡΟΣ POLY_RTD 41 ΠΥΡΓΟΣ CORSPYRGOS RTCM30 42 ΡΕΘΥΜΝΟ CORSRETH CMR RHOD_CMR CMR 43 ΡΟΔΟΣ RHOD_RTD RHOD_RTCM23 RTCM23 RHOD_RTCM30 RTCM30 44 ΣΑΝΤΡΟΡΙΝΗ CORSSANTORINI CMR SIKN_CMR CMR 45 ΣΙΚΗΝΟΣ SIKN_RTD SIKN_RTCM23 RTCM23 SIKN_RTCM30 RTCM30 46 ΣΚΟΠΕΛΟΣ CORSSKOPELOS CMR 47 ΣΟΦΑΔΕΣ SOFA 48 ΣΠΑΡΤΗ CORSSPARTH CMR 49 ΣΥΡΟΣ SYRO CMR 50 ΤΡΙΚΑΛΑ TRKL CMR 51 ΤΡΙΠΟΛΗ CORSTRIP CMR 52 ΦΛΩΡΙΝΑ CORSFLOR CMR 53 ΧΑΛΚΙΔΑ CORSXA CMR 54 ΧΑΝΙΑ CORSCHANIA RTCM30 Τηλ FAX Σελίδα 55

56 Διαθέσιμοι Server: Server ΙΡ : Port :2101 δυνατότητα επιλογής για Backup Server Σημειώσεις για το δίκτυο: Επιλέγοντας mount point/ Short ID : CMR ο Server μας δίνει δεδομένα από τον πλησιέστερο σταθμό αναφοράς Επιλέγοντας mount point/ Short ID : την ονομασία της βάσεις λαμβάνουμε δεδομένα από την συγκεκριμένης βάση Οι βάσεις με protocol RTCM23 ή RTCM 30 δίνονται μόνο με την κλήση της ονομασίας τους και όχι με σαν πλησιέστερο σταθμός. Σημείωση: Για την καλύτερη δυνατή εργασία παρακαλούμε να επιλέγετε συγκεκριμένη βάση και όχι την αυτόματα πλησιέστερη Τηλ FAX Σελίδα 56
