Trojcestný ventil s vonkajším závitom, PN 16

Transcript

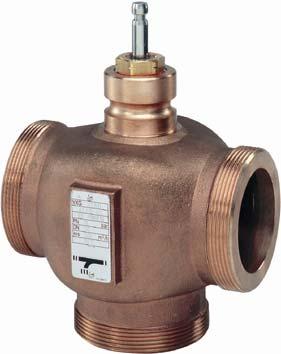

1 4 463 Trojcestný ventil s vonkajším závitom, PN 16 VXG41 Teleso z bronzu CuSn5Zn5Pb2 DN k vs 1,6 40 m 3 /h závitové pripojenia s vonkajším závitom s tesnením G podľa ISO sada šroubenia ALG 3 so závitovým pripojením dodáva Siemens Vybavenie s pohonmi elektromotorickými SQX alebo elektrohydraulickými SKD- a SK Použitie Vo vykurovacích, vzduchotechnických a klimatizačných zariadeniach ako regulačný, ventil pre funkcie zmiešavanie a rozdeľovanie Pre otvorené a uzavreté okruhy (zohľadňovať kavitáciu, pozri strana 5) CE1N4463sk uilding Technologies HVAC Products

2 Prehľad typov Typ DN k vs S v [m 3 /h] VXG ) 1,6 VXG ) 15 2,5 VXG4115 4,0 VXG ,3 VXG VXG VXG VXG ) >50 > 100 Tieto typy sa dajú sériovo vybaviť s tesním bypassom Ostatné ventily s bypassom pozri tabuľku «zvláštne prevedenia» DN = menovitý priemer k vs = menovitý prietok studenej vody (5 30 C) cez plne otvorený ventil (H 100 ) pri tlakovom rozdiely 100 kpa (1 bar) S v = pomerné prestavenie k vs / k vr = najmenšia k v - hodnota pri ktorej sa ešte dodrží tolerancia krivky, pri tlakovom rozdiely 100 kpa (1 bar) k vr Vysokovýkonné prevedenie Typ Typový dodatok Popis VXG tesný ypass, netesnosť 0 0,02 % Príklad VXG Netesnosť 0 0,02 % VXG a VXG sú sériovo vybavené s tesním ypass Príslušenstvo Typ popis ALG 3 3-setové šroubenie pre trojcestný ventil, pozostáva z - 3 posuvných matíc - 3 vkladacích dielov a - 3 plochých tesnení ASZ65 Elektrické vyhrievanie tiahla, AC 24 V / 30 W pre média pod 0 C Objednávka Pri objednávke je potrebné uviesť počet, názov a typové označenie Príklad: 2 ventily VXG sady šroubenia ALG253 Dodávka Náhradné diely Ventil, pohon a príslušenstvo sa dodávajú oddelene balené Prehľadová tabuľka pozri odsek Náhradné diely, strana 10 2/10 HVAC Products

3 Kombinácia prístrojov Ventily VXG VXG VXG4115 VXG4120 VXG4125 VXG4132 Pohony SQX 1) SKD 1) SK Zmiešav Rozdeľ Zmiešav Rozdeľ Zmiešav Rozdeľ Δp max ) ) 200 2) Sada šroubenia Typ ALG153 ALG203 ALG253 ALG323 VXG ) ) 150 2) ALG403 VXG ) ) 1) 2) Vmožnosť použitia max do teploty média 150 C ) ALG503 ak je prípustný hluk z prúdenia, potom platia rovnaké hodnoty ako pri použití zmiešavača Δp max = maximálny dovolený tlakový rozdiel na regulačnom úseku ventilu pre celkový rozsah pohonu jednotky ventil-pohon Prehľad pohonov Typ Druh pohonu Prevádzkové napätie Ovládací signál Núdzové polohovanie Čas nasta- venia Prestavo - vacia sila Kataló- gový list SQX3200 SQX3203 SQX8200 motorický 230 V~ 3-Polohový Nie 150 s 35 s 150 s 700 N N4554 SQX8203 SQX62 24 V~ DC 0 10 V 1) 35 s SKD3250 Nie 120 s SKD V~ 30 s SKD Polohový elektrohydraulický SKD8250 Nie 120 s SKD V~ SKD60 Nie DC 0 10 V 1) 30 s SKD N N4561 N4563 SK3250 SK3251 SK8250 SK8251 SK60 SK62 elektrohydraulický 230 V~ 24 V~ 3-Polohový DC 0 10 V 1) Nie Nie Nie 120 s 2800 N N4564 N4566 1) alebo 4 20 ma js Upozornenie: Pneumatický pohon na dopyt Použitie je len vtedy možné, ak sa VXG41 použije ako zmiešavací ventil! HVAC Products /10

4 Technika / prevedenie Rez ventilom A A A A 4463Z01 Vodiaca dierovaná kúželka, ktorá je pevne spojená s tiahlom ventilu Ako sedlo A A sa použije zalisovaný nerezový sedlový krúžok Dimenzovanie Diagram prietoku «zmiešavanie» Charakteristika ventilu 4/10 V 100 [mł/h] ,8 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,06 1 0,01 0,02 2 0,03 3 0,04 0,05 0, ,08 0, Δp v100 [bar] 0,2 20 0,3 30 0,4 0,5 0, DN - k vs , ,5 15-1,6 Δp v100 [kpa] , SQX 300 SKD Δp max SK ,4 16, ,2 8,4 5,8 2,8 2,2 1,7 1,4 1,1 0,85 0,6 0,3 0,2 0,175 0,15 0,11 0,08 0,06 0,03 0,02 0,017 Δp max = maximálny dovolený tlakový rozdiel na regulačnom úseku ventilu (zmiešavanie A - A, A) pre celkový rozsah nastavenia jednotky ventilu a pohonu Δp v100 = tlakový rozdiel nad plne otvoreným ventilom a regulačnou cestou A A, - A, pri prietoku objemu V 100 V & 100 = prietok objemu pri plne otvorenom ventilu (H 100 ) 100 kpa = 1 bar 10 mws 1 m 3 /h = 0,278 l/s vody o 20 C prietok kv / kvs A A A A - A zdvih H / H D D01 V 100 [l/s] Priamy smer 0 30 %: lineárny %: n gl = 3 podľa VDI / VDE 2173 ypass - obtok 0100 %: lineárny zmiešavanie: prúdenie z A a do A rozdeľovanie: prúdenie z A do A a A = konštantný prietok A = variabilný prietok = ypass (variabilný prietok) Uprednostňuje sa použitie trojcestného ventilu ako zmiešavací ventil HVAC Products

5 Kavitácia Upozornenie studená voda Príklad horúca voda: Kavitácia urýchľuje opotrebenie kúželky ventilu a okrem toho zapríčiňuje rušivý hluk Kavitácii sa dá vyhnúť, ak sa neprekročí v diagrame na strane 4 uvedená hodnota tlakového rozdielu a dodržia sa hodnoty uvedené v diagrame statických tlakov Aby sa vyhlo kavitácií je potrebné dbať aj u okruhoch so studenou vodou na dostatočný statický tlak na strane výtoku ventilu To sa dá zaručiť napr škrtiacim ventilom za výmenníkom tepla Tlaková strata na regulačnom ventile by sa mala zvoliť podľa maximálne zodpovedajúcej 80 C - krivke v doleuvedenom diagrame P 1 [kpa] C 160 C 120 C 100 C 80 C 140 C Δp max [kpa] Δp max = maximálny tlakový rozdiel pri takmer uzatvorenom ventile, pri ktorom sa dá vyhnúť ďalekosiahlo kavitácií situácia pre ypass - obtok ϑ Tlak p 1 pred ventilom: 500 kpa (5 bar) Teplota vody: 120 C P 1 [bar] 4382D Z Z04 M M p 1 = statická tlak na vstupe p 2 = statický tlak na výstupe M = čerpadlo ϑ = teplota vody Zmiešavanie p 1 Δp max p 2 Rozdeľovanie p 1 Δp max' Δp max Z hore uvedeného diagramu vyplýva, že pri takmer uzavretom ventile je dovolený maximálne tlakový rozdiel Δp max 200 kpa (2 bar) p 2 p 3 Δp max' p 3 Prevádzkový tlak a teplota média Prevádzkový tlak [bar] D03 Teplota média [ C] Prevádzkové tlaky odstupňované podľa ISO 7005 Je potrebné sledovať ďalšie miestne smernice HVAC Products /10

6 Upozornenia Projektovanie Pri otvorených okruhoch vzniká nebezpečie zablokovania kúželky ventilu vápnikovými sedimentmi Pri týchto použitiach sa nasadzujú len tie najsilnejšie pohony SK Dodatočne sa naplánujú periodické uvedenia do činnosti ( dva až tri krát týždenne) Treba zaručiť prúdenie bez kavitácie, pozri strana 5 Pri otvorených aj u uzatvorených okruhoch sa má zabudovať pred ventilom filter nečistôt To zvyšuje bezpečnosť funkcie ventila Pri médiách pod 0 C je potrebné elektricky vyhrievanie tiahla ASZ65, aby sa zabránilo zamrznutiu tiahla ventila Vyhrievanie ventila je z dôvodu bezpečnosti nadimenzované na prevádzkové napätie 24 V ~ / 30 W Montáž Ventil a pohon sa môže jednoducho zmontovať priamo na mieste montáže Nie sú k tomu potrebné žiadne špeciálne náradia a justážne práce K ventilu je priložený montážny návod Montážne polohy Z01 Smer prúdenia Uvedenie do prevádzky Pri zabudovaní ventilu je potrebné zohľadniť smer prúdenia Zmiešavanie od A / do A A A 4430Z02 Rozdeľovanie od A do A / Uvedenia ventilu do prevádzky je možné len s predpisovo namontovaným pohonom A A 4430Z03 Tiahlo ventilu sa zasúva: priamy smer A A otvára, ypass zatvára Tiahlo ventilu sa vysúva: priamy smer A A zatvára, ypass otvára Údržba Pozor Ventily VXG41 si nevyžadujú údržbu Počas servisných zásahov na ventile a/alebo pohone: vypnúť čerpadlo a napájacie napätie uzatvoriť uzatvárací posúvač potrubnej sieti potrubie uviesť do beztlakového stavu a nechať ho úplne vychladnúť Elektrické pripojenia len ak je potrebné uvoľniť zo svorkovnice Opätovné uvedenie ventilu do prevádzky sa môže len s predpisovo namontovaným pohonom Upchávka Výmena bez vymontovania ventilu u vychladeného a odtlakovaného potrubia ako aj bezchybného povrchu tiahla, pozri «náhradné diely» Poškodené vreteno v oblasti tesnenia sa kompletne nahradí jednotkou tiahlo - kúželka Informácie obdržíte v zastúpení danej krajine 6/10 HVAC Products

7 Likvidácia Rozličné materiály podmieňujú pred likvidáciou rozobratie ventilu a sortovanie jednotlivých častí podľa druhu materiálu Za určitých okolností sa u špeciálnych komponentov doporučuje výnimočne postupovať podľa zákona ekologicky Dbajte bezpodmienečne na miestne a aktuálne platné zákony Záruka Technické údaje Aplikačne špecifické technické údaje sú zaručené výlučne iba v spojení s ventilmi firmy Siemens, uvedenými v časti «Kombinácie prístrojov» Pri použití cudzích pohonov zaniká akákoľvek záruka zo strany ST / výrobky HVAC Údaje PN-stupeň PN 16 podľa ISO 7268 Dovolený prevádzkový tlak Charakt priamy smer 0 30 % priamy smer % ypass-obtok 0 100% Netesnosť priamy smer ypass štandard verzia ypass vysokovýkonná verzia (VXG41 01) podľa ISO 7005v oblasti dovolenej teploty média podľa diagramu na strane 5 lineárny ekvipercentná; n gl = 3 podľa VDI / VDE 2173 lineárna 0 0,02 % z hodnoty k vs podľa DIN EN ,5 2% z hodnoty k vs 0 0,02% z hodnoty k vs Dovolené média voda Chladiaca, studená a teplá voda, horúca voda, voda s protimrazovým prostriedkom; odporučenie: úprava vody podľa VDI 2035 soľanka Teplota média 1) C Pomerné prestavenie S v DN 15: > 50 DN 20: > 100 Menovitý zdvih 20 mm Normy Smernice tlakových prístrojov PED 97/23/EC Časti výbavy vystavené tlaku Podľa článku 1, odsek 214 Skupina kvapalín 2 bez CE-certifikácií podľa článku 3, odseku 3, (všeobecne platná inžinierska prax) Materiály Teleso Červený bronz CuSn5Zn5Pb2 Sedlo, kúželka, tiahlo Upchávka Tesnenie tiahla Rozmery /hmotnosť Pozri «rozmery» CrN oceľ bezodzinkovaná mosadz, bezsilikonová EPDM O-krúžok, bezsilikonový Pripojenie s vonkajším závitom G podľa ISO ) Pri teplote média od < 0 C sa použije vyhrievanie tiahlo ASZ65, aby sa zabránilo zamrznutiu tiahla ventilu v upchávke HVAC Products /10

8 Rozmery H H2 L3 H1 G 4463M01 DN = menovitý priemer H = celková výška pohonu plus minimálny odstup od steny alebo stropu pre montáž, pripojenie, obsluhu, údržbe ap H1 = rozmer od stredu potrubia pre zabudovanie pohonu (horná hrana) H2 = ventil v polohe «zatvorený» znamená, že je tiahlo úplne vysunuté L2 L1 Typ ventilu DN G L1 L2 L3 H1 H2 H kg [mm] [Zoll] [mm] [mm] [mm] [mm] [mm] SQX SKD SK [kg] VXG VXG G 1 1, ,5 > 451 > 526 > 601 VXG4115 VXG G 1¼ 1,42 VXG G 1½ 1, ,5 52, ,5 > 459 > 534 > 609 VXG G 2 2,10 VXG G 2¼ , ,5 > 471 > 546 > 621 VXG G 2¾ ,90 Šroubenia Rp G 4363M02 Typ Pre typ ventilu G Rp [Zoll] [Zoll] ALG15 VXG G1 Rp½ ALG20 VXG4120 G1¼ Rp¾ ALG25 VXG4125 G1½ Rp1 ALG32 VXG4132 G2 Rp1¼ ALG40 VXG4140 G2¼ Rp1½ ALG50 VXG4150 G2¾ Rp2 Zo strany ventilu s cylindrickým závitom podľa ISO Zo strany potrubia s cylindrickým závitom podľa ISO 7-1 8/10 HVAC Products

9 Náhradné diely Objednávkové čísla pre náhradné diely Upchávka 4363Z02 Súprava Kúželka s ventilovým tiahlom, poistný krúžok, tesnenie Ventiltyp DN VXG VXG VXG VXG VXG VXG VXG VXG VXG VXG VXG VXG VXG VXG HVAC Products /10

10 Siemens Schweiz AG Vyhradené právo na zmenu 10/10 HVAC Products
