1 Príprava a aplikácia izolácií z polyuretánovej peny a polyurey Zmiešavacie a aplikačné zariadenia pre dvojzložkové striekané izolácie Š P E C I A L I S T A N A S T R I E K A C I E S Y S T É M Y A Z A R I A D E N I A G R A C O

2 Navrhnuté pre výkon Od zmiešavacích zariadení Graco očakávajte len tie najlepšie výsledky Zaobstarajte si systémy pre najlepšie pracovné výsledky Či už sa zaoberáte aplikáciou dvojzložkovej polyuretánovej tepelnej izolácie alebo aplikáciou hydroizolácie - polyurey, dvojzložkové zmiešavacie a aplikačné systémy Graco Reactor Vám pomôžu zrealizovať prácu rýchlo a kvalitne V ponuke sú zariadenia rôznych veľkostí a výkonov. Od najmenšej triedy "entry level" až po tie najväčšie, vysokovýkonné a nezávislé systémy. Druhy aplikácií: Polyuretánová pena - tepelná izolácia izolácie obvodových plášťov budov na bývanie, ako aj ostatných typov budov izolácia šikmých a plochých striech izolácie drevostavieb izolácie prestupov bez protipožianych vlastností izolácie v leteckom priemysle izolácie v ostatnom priemysle Polyurea - spojitá hydroizolácia hydroizolácie spodnej stavby hydroizolácie plochých striech vodohospodárstvo spracovanie odpadových vôd ochranné plášte technológií sanačné práce lepidlá a tesnenia lodiarsky priemysel Kompletný systém v pár krokoch VÝBER SYSTÉMU Vyberte si vzduchový, elektrický, hydraulický alebo integrovaný model KĽÚČOVÉ VLASTNOSTI: voliteľné sledovanie dát modely pre penu s tlakom 138 bar (2000 psi; 13,8 MPa) modely pre polyureu s tlakom do 240 bar (3500 psi; 24,0 MPa) VYHRIEVANÉ HADICE Vyberte si z vyhrievaných hadíc pre tlak 138 alebo 240 bar (2000 psi/13,8 MPa alebo 3500 psi/24,0 MPa). Vyberte si z priemeru hadíc 3/8" alebo 1/2" IDS. VYHRIEVANÁ UKONČOVACIA HADICA (BIČ) Vyberte si z vyhrievaných bičov pre tlak 138 alebo 240 bar (2000 psi/13,8 MPa alebo 3500 psi/24,0 Mpa). Vyberte si z priemeru hadíc 1/4" alebo 3/8" IDS. APLIKAČNÁ PIŠTOĽ Vyberte si pištoľ so vzduchovým čistením, mechanickým čistením alebo kvapalinovým čistením s kruhovou alebo plochou tryskou. SUDOVÉ (TRANSFEROVÉ) PUMPY Vyberte si membránové alebo piestové trasferové pumpy pre štandardné materiály uložené v sudoch. Pomôžte si pumpou 2:1 pre materiály s vyššou viskozitou. MIEŠADLÁ (AGITÁTORY) Vyberte si toto doplnkové zariadenie pre miešanie polyolu, ktoré zabezpečí najvyššiu kvalitu aplikovaného materiálu. Patentované miešadlá Graco Twistork sú navrhnuté tak, aby maximálne eliminovali penenie materiálu počas miešania. *Detailné informácie o vyhrievaných hadiciach, aplikačných pištoliach a ostatnom príslušenstve nájdete ďalej v tejto brožúre. 2 O V E R E N Á K V A L I T A.

3 Graco má správne riešenie pre všetky Vaše projekty VZDUCHOVÝ ELEKTRICKÝ HYDRAULICKÝ INTEGROVANÝ "entry level" systém aplikácie menšieho rozsahu najjednoduchšie ovládanie so základným monitoringom zariadenia Reactor A-25 najpopulárnejší systém vysoká hodnota a produktivita aplikácie stredného a veľkého rozsahu poskytuje monitoring materiálu a autodiagnostiku Reactor E-10, E-10hp, E-20 Reactor 2 E-30 Reactor E-XP1 Reactor 2 E-XP2 najvýkonnejší profesionálny systém najvyššia hodnota a produktivita aplikácie veľkého rozsahu ideálny pre priemyselnú výrobu poskytuje výborný, neprerušovaný výkon poskytuje monitoring materiálu a autodiagnostiku Reactor H-25, H-40, H-50 Reactor H-XP2, H-XP3 výkonný profesionálny systém nezávislý na zdroji energie aplikácie stredného až veľkého rozsahu ideálne pre zabudovanie do vozidla poskytuje monitoring materiálu a autodiagnostiku Reactor 2 E-30i Reactor 2 E-XP2i Výkonové grafy Použite tieto tabuľky pre identifikáciu systému, ktorý bude pre Vás najefektívnejší. Hodnoty objemového výkonu sú založené na viskozite materiálu 60 cps. Viď príklady vpravo. AKO POUŽÍVAŤ GRAFY zvoľte výšku pracovného tlaku zvoľte zmiešavaciu komoru alebo prietok vyberte model zmiešavača *Poznámka: Tmavšie plochy zahŕňajú aj zmiešavače v svetlejších plochách grafu. PRÍKLADY POUŽITIA GRAFOV PRÍKLAD PRE PENU PRÍKLAD PRE POLYUREU Zmiešavacia komora: AR6060 (03) Zmiešavacia komora: AR2929 (00) Tlak: 86 bar Tlak: 103 bar Prietok: 10 kg/min* Prietok: 3,4 l/min* Reactor H-25, E-30, H-40, H-50 Reactor E-XP1, 2 E-XP2, H-XP2, H-XP3, E-10hp *Objemový výkon plochej trysky bude o niečo menší než v prípade trysky kruhovej. ZARIADENIA PRE PENU 138 ZARIADENIA PRE POLYUREU PRACOVNÝ TLAK (bar) PRACOVNÝ TLAK (bar) ,3 4,5 6,8 9,1 11,3 13,6 15,9 18,1 20,4 22,7 25,9 OBJEMOVÝ VÝKON (kg/min) ,9 3,8 5,7 7,6 9,5 11,3 OBJEMOVÝ VÝKON (l/min) Š P I Č K O V Á T E C H N O L Ó G I A. 3

4 Vzduchový zmiešavací systém Entry level systém pre nízkoobjemové aplikácie Reactor A-25 Vynikajúci výkon s dlhou životnosťou Reactor A-25 40A-230V, 1 fáza 32A-230V, 3 fázy 18,5A-380V, 3 fázy MAX. TLAK: 138 bar MAX. VÝKON: 11,4 kg/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 113 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Reactor A-25 je zmiešavač skonštruovaný pre aplikáciu dvojzložkovej polyuretánovej peny, ktorý vyniká svojim jednoduchým ovládaním a spoľahlivosťou. Udržiava dôslednú kontrolu teploty aj v prípade aplikácie pri maximálnych objemových prietokoch materiálu - výsledkom je izolačná pena s vyšším stupňom kvality. udržiava nastavenú teplotu pre lepší výkon udržiava konštantný výstupný tlak pre rovnomernosť striekania jednoduché na prácu a údržbu najlepší výber z hľadiska dostupnosti a dlhej životnosti Ovládanie DataTrak resetovateľné počítadlo sleduje spotrebu materiálu 3 zóny ohrevu 3 nezávislé zóny ohrevu - ISO, polyol a hadice presné ovládanie ohrevu pre spoľahlivé striekanie materiálov s rôznym stupňom viskozity digitálne ovládanie ohrevu Cirkulačný manifold rýchly a ľahký spôsob ako vyvážiť tlakové rozdiely Hybridný ohrievač lepšie ovládanie teploty Spodné pumpy spoľahlivá technológia púmp jednoduchá demontáž a údržba Vzduchový motor NXT overený a spoľahlivý vzduchový motor Graco nízka spotreba vzduchu a vysoká efektivita tlmič hluku poskytuje tichú prevádzku rýchle prepínanie motora Mazací systém ISO čerpadla zabraňuje kryštalizácii isokyanátu na pieste 4 O V E R E N Á K V A L I T A.

5 Elektrické zmiešavacie systémy Pre stredný až vysoký výkon, pre nástrek PUR pien a náterov Reactor E-10/E-10hp Reactor E-10hp je ideálny elektrický zmiešavací entry-level systém, ktorý sa výborne hodí pre projekty ako sú balkóny, bazény, hydroizolácie. Je to rozumná a dostupná investícia, ktorá pomôže Vášmu biznisu rásť. Napriek tomu, že ide o entry-level systém, ukrýva v sebe mimoriadny výkon. Reactor E-10hp dodáva vysoký tlak, aby poskytol výkon a tlak potrebný na striekanie polyurey. Tento systém je kompaktný, ľahký a prenosný, je napájaný zo štandarných 220 V zásuviek. Izolované nádrže dvojitá izolácia pre udržanie tepla v nádrži hladký vnútorný povrch pre ľahké čistenie zlepšený dizajn tesnenia na veku pre lepšiu ochranu pred vnikaním vlhkosti Motor o 50% vyšší výkon ako Reactor E-10 zlepšený výkon pri striekaní v prípade poklesu tlaku Zrýchlený ohrev Digitálne ovládanie ohrevu umožňuje presne nastaviť požadovanú teplotu používa rovnakú elektroniku ako štandardný Reactor smeruje nevyužitý výkon z motorov do prídavných vyhrievacích tyčí prídavný výkon ohrievačov ohreje materiál na požadovanú teplotu rýchlejšie Prenosné zariadenie zmestí sa do štandardne širokých dverí používa štandardné 220 V zásuvky odolné kolesá vhodné do nerovného terénu nie je potrebný generátor Reactor E V - ohrev 1,7 kw, 2-k. 240V - ohrev 2,0 kw, 2-k. 240V - ohrev 2,0 kw, 1-k. 120V - bez ohrevu 240V - bez ohrevu MAX. TLAK: 138 bar MAX. VÝKON: 5,4 kg/min MAX. TEPLOTA: 71 C ( materiál) HMOTNOSŤ: 72 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané alebo nevyhrievané hadice Reactor E-10hp 120V 230V MAX. TLAK: 206 bar MAX. VÝKON: 3,8 l/min MAX. TEPLOTA: 77 C ( materiál) HMOTNOSŤ: 108 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice T100 24T900 Teplomery v Y-filtroch poskytujú presné údaje o teplote materiálu v nádržiach Senzory nízkej hladiny materiálu indikuje, keď v nádrži ostáva menej ako 3,8 l materiálu bez kontaktu s materiálom - nezalepí sa Kompaktný a prenosný systém Reactor E-10 Základné zariadenie pre menšie práce Prenosný systém Reactor E-10 je ideálny pre práce menšieho rozsahu spojené s aplikáciou PUR peny pre prípravné a údržbárske práce a rovnako aj pre nízkoobjemovú aplikáciu PUR náterov - polyurey. napájanie 220 V zo štandardných zásuviek intuitívna obsluha a digitálny displej elektrický motor zvyšuje výkon a znižuje náklady na prevádzku ohrievače poskytnú až 2000 W na predohriatie materiálu cirkuláciou Š P I Č K O V Á T E C H N O L Ó G I A. 5

6 Elektrické zmiešavacie systémy Pre stredný až vysoký výkon, pre nástrek PUR pien a náterov Reactor E-20/E-XP1 Výborný pomer cena/výkon Reactor E-20 48A-230V, 1 fáza 32A-230V, 3 fázy 24A-400V, 3 fázy MAX. TLAK: 138 bar MAX. VÝKON: 9 kg/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 155 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Reactor E-XP1 69A-230V, 1 fáza 43A-230V, 3 fázy 24A-400V, 3 fázy MAX. TLAK: 172 bar MAX. VÝKON: 3,8 l/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 155 kg cirkulačné ventily s tesneniami s dlhou životnosťou modulárne ovládacie moduly ohrevu znižujú nároky na údržbu tepelné transformátory nepotrebujú nastavenie model E-20 pre PUR penu a model E-XP1 pre polyureu Digitálne ovládanie teploty a tlaku umožňuje presné nastavenie teploty a tlaku materiálu a monitoruje výkon zariadenia Cirkulačné ventily redukujú možnosť kryštalizácie isokyanátu napomáhajú kontrolovať vyváženie tlakov Ohrev hadíc spoľahlivý a presný systém spájania hadíc flexibilný teplotný senzor umožňuje sledovať teplotu materiálu bližšie k pištoli Ovládanie ohrevu elektronika je rozdelená do ľahko meniteľných modulov modulové riešenie zjednodušuje opravy a údržbu Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Mazací systém ISO čerpalda zabraňuje kryštalizácii isokyanátu na pieste Elektrický motor vysoká efektivita a výkon Reactor E-XP1 Výkonné hybridné ohrievače lepšie ovládanie teploty a kvalitnejšia príprava materiálu Odolné a prenosné nafukovacie kolesá jednoduchý pohyb po pracovisku Spodné pumpy model pre aplikáciu polyurey pracuje pri vyššom tlaku (172 bar) konštrukcia je obdobná ako pri modeli E-20 rýchlo odnímateľné jednoduchá a ľahká údržba 6 O V E R E N Á K V A L I T A.

7 Elektrické zmiešavacie systémy Pre stredný až vysoký výkon, pre nástrek PUR pien a náterov Reactor 2 E-30/E-XP2 Revolučné elektrické zmiešavacie zariadenie Graco vyvinulo novú generáciu zariadení Reactor 2 pre striekanie PUR pien a polyurey. Nová generácia elektrických zmiešavacích zariadení okrem overenej technológie predchodcov prináša softvérové a hardvérové vylepšenia a nové technológie pre lepší výkon pri aplikácii dvojzložkových polyuretánových materiálov. Reactor 2 - verzia Elite poskytuje lepšiu kontrolu a ovládanie pomocou Graco InSite reporting a pomocou vstupných senzorov tlaku a teploty spolupracujúcich s technológiou Graco InSite. Pokročilé ovládanie: sleduje a ukladá údaje o projekte údaje môžu byť nahraté na USB flash disk pre ďalšiu analýzu možnosť uloženia až 24 chemických receptúr indikácia stavu materiálu v sudoch Kompaktný dizajn Graco InSite reporting prenáša údaje o práci v reálnom čase do Vášho smartfónu, tabletu či počítača umožňuje kontrolu práce kdekoľvek sa nachádzate Jednoduché odstraňovanie porúch pomôcka s QR kódom Vás priamo na displeji nasmeruje na riešenie problému na webe menej výpadkov pri práci o 40% menší pôdorys zariadenia ako Reactor E-30 Prepäťová ochrana chráni elektroniku proti nečakaným špičkám so zariadením Reactor 2 je dodávaná prídavná prepäťová ochrana Pokročilá elektronika zvládne kolísanie napätia minimalizuje kolísanie tlaku pri prepínaní pumpy poskytuje stály a rovnomerný výkon podobný hydraulickým systémom Reactor 2 E-30 Elite, ohrev 10,2 kw Elite, ohrev 15,3 kw Standard, ohrev 10,2 kw Standard, ohrev 15,3 kw MAX. TLAK: 138 bar MAX. VÝKON: 13,6 kg/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 161 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Reactor 2 E-XP2 Elite, ohrev 15,3 kw Standard, ohrev 15,3 kw MAX. TLAK: 240 bar MAX. VÝKON: 7,6 l/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 159 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Bezuhlíkové elektrické motory zlepšené ovládanie a výkon bez údržby dlhá životnosť Reactor 2 E-XP2 model pre aplikáciu polyurey pracuje pri vyššom tlaku (240 bar) konštrukcia je obdobná ako pri modeli 2 E-30 Trojročná záruka zahŕňa modul displeja, kontrolnú elektroniku a elektrický motor jedna z najlepších v odvetví Š P I Č K O V Á T E C H N O L Ó G I A. 7

8 Hydraulické zmiešavacie systémy Najvyšší rad pre veľkoobjemovú produkciu Reactor H/H-XP Neprekonateľný výkon Reactor H H-25, 59A-230V, 3 fázy H-40, 95A-230V, 3 fázy H-50, 95A-230V, 3 fázy MAX. TLAK: 138 bar MAX. VÝKON: 23,6 kg/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 271 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo *Podrobnejšia technická špecifikácia zariadení je uvedená na strane 12 a 13 tejto brožúry. Reactor H-XP H-XP2, 59A-230V, 3 fázy H-XP3, 95A-230V, 3 fázy MAX. TLAK: 240 bar MAX. VÝKON: 10,6 l/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 271 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo *Podrobnejšia technická špecifikácia zariadení je uvedená na strane 13 tejto brožúry. Rad hydraulických zmiešavacích zariadení Reactor H prináša zvýšený výkon pre veľkoobjemové aplikácie, hlavne aplikácie vo výrobnom procese. Hydraulické systémy sú tou najproduktívnejšou voľbou pre profesionálov, ktorí chcú využiť najnovšie technológie aplikácie dvojzložkových polyuretánových izolácií. nastaviteľná tolerancia nervonováhy tlakov možnosť vymeniť čerpadlá pre zložku A alebo B pre pevný zmiešavací pomer iný ako 1:1 modely: H-25, H-40, H-50 pre PUR penu a H-XP2, H-XP3 pre polyureu Mazací systém ISO čerpadla zabraňuje kryštalizácii isokyanátu na pieste Cirkulačné ventily redukujú možnosť kryštalizácie isokyanátu napomáhajú kontrolovať vyváženie tlakov Horizontálne hydraulické pumpy jednoduchá údržba a rýchlejšie prepínanie pre stály tok materiálu Ohrev hadíc spoľahlivý a presný systém spájania hadíc flexibilný teplotný senzor umožňuje sledovať teplotu materiálu bližšie k pištoli Výkonné hybridné ohrievače rýchlo ohrievajú materiál udržujú nastavenú teplotu aj pri najvyššom prietoku Kontrola ohrevu elektronika je rozdelená do ľahko meniteľných modulov zjednodušená oprava a údržba Pomocný Y-filter štandardne dodávané analógové manometre pre teplotu a tlak Reactor H-XP model pre aplikáciu polyurey pracuje pri vyššom tlaku (240 bar) konštrukcia je obdobná ako pri modeli H 8 O V E R E N Á K V A L I T A.

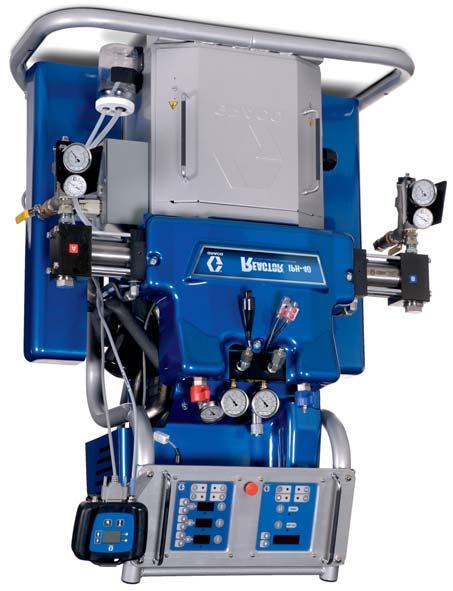

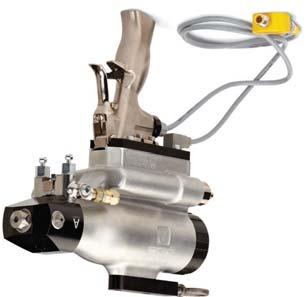

9 Hydraulické zmiešavacie systémy Najvyšší rad pre veľkoobjemovú produkciu Reactor H-VR/IPH Reactor H-VR Výkonné zariadenie pre výrobné procesy Hydraulické zmiešavacie zariadenie Reactor H-VR kombinuje overené hydraulické zariadenie Reactor H so schopnosťou meniť zmiešavací pomer zložiek dvojzložkových polyuretánových materiálov. pre aplikácie vyžadujúce rôzne zmiešavacie pomery nastaviteľný zmiešavací pomer od 1:1 do 2,5:1 spracúva dvojzložkové polyuretánové peny a polyureu maximálny pracovný tlak 240 barov výkon ohrievačov 15,3 kw K zariadeniu sa samostatne predávajú vyhrievané hadice a pištole. Dostupná je i špeciálna plniaca pištoľ EP. Reactor H-VR 71A-230V, 3 fázy 41A-400V, 3 fázy MAX. TLAK: 240 bar MAX. VÝKON: 6,8 kg/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 433 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2, MP alebo EP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Plniaca pištoľ EP Inovatívna pneumaticky ovládaná plniaca pištoľ manuálny aj automatický spôsob ovládania pre otvorené liate aplikácie ako aj vstrekovanie do uzavretých foriem mechanické samočistenie eliminuje nákladné preplachovanie riedidlom poskytuje prietoky materiálu od 0,45 do 22,7 kg/min *Viac informácií o plniacej pištoli EP nájdete v brožúre č SK. Reactor IPH Výborný výkon, presnosť a spoľahlivosť Hydraulické zmiešavacie zariadenie Reactor IPH je určené pre aplikácie dvojzložkovej polyuretánovej peny vo výrobnom procese. Zariadenie vybavené pokročilým ovládaním a novými technológiami je navrhnuté pre presné zmiešavanie zložiek a najlepší výkon. možnosť uloženia až 25 chemických receptúr presné meranie objemu použitého materiálu poskytujúce presné nastavenie dávkovania dostupné v dvoch modeloch s prietokom 11,3 a 22,6 kg/min jednoduché čistenie a údržba nevyžadujúce preplach riedidlom hybridný ohrievací systém nový lokálny riadiaci modul Advanced Control Reactor IPH IPH-25, 46A-230V, 3 fázy IPH-40, 71A-230V, 3 fázy T MAX. TLAK: 138 bar MAX. VÝKON: 22,6 l/min MAX. TEPLOTA: 88 C ( materiál) HMOTNOSŤ: 272 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ EP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo *Podrobnejšia technická špecifikácia zariadení je uvedená na strane 13 tejto brožúry. K zariadeniu sa samostatne predávajú vyhrievané hadice a pištole. Dostupná je i špeciálna plniaca pištoľ EP. Š P I Č K O V Á T E C H N O L Ó G I A. 13 9

10 Integrované zmiešavacie systémy Nezávislé, komplexné integrované systémy pre veľké projekty Reactor 2 E-30i Reactor 2 E-30i Elite, bez dohrevu Elite, dohrev 4 kw Elite, kompresor 3,7 kw Elite, dohrev + kompresor MAX. TLAK: 138 bar MAX. VÝKON: 13,6 kg/min MAX. TEPLOTA: 87 C ( materiál) HMOTNOSŤ: 816 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Zariadenie Reactor 2 E-30i a Reactor 2 E-XP2i predstavuje komplexný systém pre prípravu a aplikáciu dvojzložkovej polyuretánovej peny alebo polyurey. Rad integrovaných systémov kombinuje elektrický Reactor rady 2 E a dieslový generátor do jedného zariadenia. Kompletné modely na kľúč sú dostupné aj s integrovaným kompresorom. Reactor 2 E-30i a 2 E-XP2i, verzia Elite Vám poskytne lepšiu kontrolu a ovládanie prostredníctvom Graco InSite reporting a pomocou vstupných senzorov tlaku a teploty spolupracujúcich s technológiou Graco InSite. Integrovaný systém používa teplo z dieslového motora na ohrev zložiek materiálu A a B. V závislosti na modeli, to vylúči alebo výrazne zníži potrebu použitia elektrických ohrievačov a tak znižuje náklady na palivo a to tak, že: systém využíva teplo z motora na ohrev zložiek materiálu A a B keďže na zariadení nie sú ohrievače (alebo len malé), znižuje to požiadavky na energiu pre generátor a tak je možné použiť menší generátor Modely: Reactor 2 E-30i - zariadenie pre aplikáciu PUR peny Reactor 2 E-XP2i - zariadenie pre aplikáciu polyurey Integrovaný ovládací panel vzduchu ovláda podávacie čerpadlá, miešadlá a pištoľ jeden prívod vzduchu znamená menej hadíc a kratší čas potrebný na zapojenie Pokročilé ovládanie ukladá až 24 receptúr údaje je možné nahrať na USB flash disk užívateľom nastavená tolerancia nerovnováhy tlaku a nízkej hladiny materiálu a následného vypnutia zariadenia riešenie problémov na webe pomocou QR kódov Prídavné ohrievanie ohrievač s výkonom 4000 W (iba pri vysokovýhrevných systémoch) Ovládanie motorov stály tlak materiálu v pištoli zlepšuje výkon pri aplikácii nový dizajn znižuje pulzovanie materiálu pri prepínaní čerpadla Ovládanie generátora zabudované ovládanie pre jednoduchý prístup funkcia monitorovania motora Vstupný senzor meria vstupný tlak a teplotu materiálu umožňuje riešiť problémy s dodávaním materiálu Y-filter ľahko dostupný analógové manometre pre teplotu sú štandardom Kompaktný dizajn menšia konštrukcia umožňuje použitie menšieho prívesu alebo auta zabudovaná paleta pre ľahké prenášanie šírka 1,2 m a hĺbka 1,5 m 10 O V E R E N Á K V A L I T A.

11 Integrované zmiešavacie systémy Nezávislé, komplexné integrované systémy pre veľké projekty Reactor 2 E-XP2i Palivová nádrž objem nádrže 83 litrov možná vzdialená montáž Distribučný panel jednoduchý servis elektrického ovládania a poistiek vopred zapojené prídavné poistky pre kompresor a ďalšie príslušenstvo Reactor 2 E-XP2i Elite, dohrev 4 kw Elite, dohrev + kompresor MAX. TLAK: 240 bar MAX. VÝKON: 7,6 l/min MAX. TEPLOTA: 87 C ( materiál) HMOTNOSŤ: 816 kg Kompletný systém obsahuje: zmiešavacie zariadenie pištoľ AP, CS, P2 alebo MP vyhrievané hadice sudové pumpy T1 alebo T2 miešadlo Graco InSite reporting prenáša údaje o práci v reálnom čase sleduje kritické prevádzkové dáta ukladá údaje ako dôkaz o použitých parametroch striekania Sušička vzduchu efektívne odstraňuje vlhkosť zo vzduchu Integrovaný kompresor rotačný lamelový kompresor kompresor bez tlakovej nádoby štandardne na niektorých modeloch Generátor 21,6 kw (29 HP) motor Perkins 22 kw Mecc Alte alternátor menší motor znižuje spotrebu paliva Š P I Č K O V Á T E C H N O L Ó G I A. 11

12 Technická špecifikácia zariadení VZDUCHOVÝ ELEKTRICKÝ HYDRAULICKÝ MODEL A-25 E-10 E-10hp E-20 E-XP1 2 E-30 2 E-XP2 H-25 Materiál PUR PENA PUR PENA PUR PENA POLYUREA PUR PENA POLYUREA PUR PENA POLYUREA PUR PENA Maximálny pracovný tlak 138 bar (2000 psi; 13,8 MPa) Spotreba vzduchu 28 scfm pri tlaku 7 bar 138 bar (2000 psi; 13,8 MPa) 206 bar (3000 psi; 20,6 MPa) 138 bar (2000 psi; 13,8 MPa) 172 bar (2500 psi; 17,2 MPa) 138 bar (2000 psi; 13,8 MPa) 240 bar (3500 psi; 24,0 MPa) 138 bar (2000 psi; 13,8 MPa) Minimálny 0,027" pracovný tlak Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa 0,027" 59 bar (850 psi; 5,9 MPa) Maximálna dĺžka hadíc bar m bar m bar m bar m bar m bar m bar m bar m Max. teplota 0,027" materiálu 0,027" 88 C 0,027" 71 C 0,027" 77 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C Objemový výkon 11,4 kg/min 5,4 kg/min 3,8 l/min 9 kg/min 3,8 l/min 13,6 kg/min 7,6 l/min 10 kg/min Hmotnosť 0,027" zariadenia 113 0,027" kg Vyhrievaný: 0,027" 72 kg Nevyhrievaný: 68 kg 108 0,027" kg 155 0,027" kg 155 0,027" kg 161 0,027" kg 159 0,027" kg 8 kw: 0,027" 243 kg 15 kw: 255 kg Objednávacie čísla 6,0 kw : 40A 230V, 1-fáza (bez pištole) AP2614 (pištoľ AP) CS2614 (pištoľ CS) P22614 (pištoľ P2) 32A 230V, 3-fázy (bez pištole) AP2614 (pištoľ AP) CS2614 (pištoľ CS) P22614 (pištoľ P2) 18,5A 380V, 3-fázy (bez pištole) AP2614 (pištoľ AP) CS2614 (pištoľ CS) P22614 (pištoľ P2) 1,7 kw: 120V, 2-káblový (bez pištole) AP9570 (pištoľ AP) CS9570 (pištoľ CS) 2,0 kw: 240V, 2-káblový (bez pištole) AP9571 (pištoľ AP) CS9571 (pištoľ CS) 240V, 1-káblový (bez pištole) AP9572 (pištoľ AP) CS9572 (pištoľ CS) Nevyhrievaný systém: 120V 24T100 (bez pištole) APT100 (pištoľ AP) P2T100 (pištoľ P2) 230V 24T900 (bez pištole) APT900 (pištoľ AP) P2T900 (pištoľ P2) 6,0 kw: 48A 230V, 1-fáza (bez pištole) AP9025 (pištoľ AP) CS9025 (pištoľ CS) P29025 (pištoľ P2) 32A 230V, 3-fázy (bez pištole) AP9034 (pištoľ AP) CS9034 (pištoľ CS) P29034 (pištoľ P2) 24A-400V, 3-fázy (bez pištole) AP9030 (pištoľ AP) CS9030 (pištoľ CS) P29030 (pištoľ P2) 10,2 kw: 69A 230V, 1-fáza (bez pištole) AP9024 (pištoľ AP) P29024 (pištoľ P2) 43A 230V, 3-fázy (bez pištole) AP9033 (pištoľ AP) P29033 (pištoľ P2) 24A 400V, 3-fázy (bez pištole) AP9029 (pištoľ AP) P29029 (pištoľ P2) Veriza Elite 10,2 kw: (bez pištole) AP2110 (pištoľ AP) CS2110 (pištoľ CS) P22110 (pištoľ P2) 15,3 kw: (bez pištole) AP2111 (pištoľ AP) CS2111 (pištoľ CS) P22111 (pištoľ P2) Verzia Standard 10,2 kw: (bez pištole) AP2010 (pištoľ AP) CS2010 (pištoľ CS) P22010 (pištoľ P2) Verzia Elite 15,3 kw: (bez pištole) AP2112 (pištoľ AP) P22112 (pištoľ P2) Verzia Standard 15,3 kw: (bez pištole) AP2012 (pištoľ AP) P22012 (pištoľ P2) *Ampére: 230V 1-fáza V 3-fázy V 3-fázy ,0 kw: 69A 230V, 1-fáza (bez pištole) AP5400 (pištoľ AP) CS5400 (pištoľ CS) P25400 (pištoľ P2) 46A 230V, 3-fázy (bez pištole) AP5401 (pištoľ AP) CS5401 (pištoľ CS) P25401 (pištoľ P2) 35A 400V, 3-fázy (bez pištole) AP5402 (pištoľ AP) CS5402 (pištoľ CS) P25402 (pištoľ P2) 15,3 kw: 120V (bez pištole) (s pištoľou) 240V (bez pištole) (s pištoľou) 15,3 kw: (bez pištole) AP9057 (pištoľ AP) CS9057 (pištoľ CS) P29057 (pištoľ P2) *Ampére: 10 kw: 230V 1-fáza V 3-fázy V 3-fázy kw: 230V 1-fáza V 3-fázy V 3-fázy A 230V, 1-fáza (bez pištole) AP5406 (pištoľ AP) CS5406 (pištoľ CS) P25406 (pištoľ P2) 59A 230V, 3-fázy (bez pištole) AP5407 (pištoľ AP) CS5407 (pištoľ CS) P25407 (pištoľ P2) 35A 400V, 3-fázy (bez pištole) AP5408 (pištoľ AP) CS5408 (pištoľ CS) P25408 (pištoľ P2) Obsluha 3A Oprava 3A Poznámka: Kompletné systémy obsahujú vyhrievané hadice, ukončovaciu hadicu a pištoľ. 12 O V E R E N Á K V A L I T A.

13 Technická špecifikácia zariadení HYDRAULICKÝ INTEGROVANÝ H-40 H-50 H-XP2 H-XP3 H-VR IPH-25 IPH-40 2 E-30i 2 E-XP2i PUR PENA PUR PENA POLYUREA POLYUREA PUR PENA POLYUREA PUR PENA PUR PENA PUR PENA POLYUREA 138 bar (2000 psi; 13,8 MPa) 117 bar (1700 psi; 11,7 MPa) - 1 f. 138 bar (2000 psi; 13,8 MPa) - 3 f. 240 bar (3500 psi; 24,0 MPa) 221 bar (3200 psi; 22,1 MPa) - 1 f. 240 bar (3500 psi; 24,0 MPa) - 3 f. 240 bar (3500 psi; 24,0 MPa) pre pomer 1:1 138 bar (2000 psi; 13,8 MPa) 138 bar (2000 psi; 13,8 MPa) 138 bar (2000 psi; 13,8 MPa) 240 bar ( 3500 psi; 24, 0 MPa) 0,027" 41 bar (600 psi; 4,1 MPa) 0,027" 41 bar (600 psi; 4,1 MPa) 0,027" 83 bar (1200 psi; 8,3 MPa) 0,027" 59 bar (850 psi; 5,9 MPa) 0,027" 83 bar (1200 psi; 8,3 MPa) 1:1 Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa Neuvádza 0,027" sa bar m bar m bar m bar m bar m bar m bar m bar m bar m 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 88 C 0,027" 65 C (s ohrievačom 87 C) 0,027" 87 C 20 kg/min 23,6 kg/min 5,7 l/min 10,6 l/min do 6,8 kg/min do 5,7 l/min 11,3 kg/min 22,6 l/min 13,6 kg/min 7,6 l/min 271 0,027" kg 271 0,027" kg 255 0,027" kg 271 0,027" kg 433 0,027" kg 243 0,027" kg 272 0,027" kg základná: 794 kg s ohrievačom: 0,027" 816 kg s kompresorom: 998 kg s ohr. aj kompr.: 1021 kg s ohrievačom: 816 kg s ohr. aj 0,027" kompr.: 998 kg 12,0 kw: 100A 230V, 1-fáza (bez pištole) AP3400 (pištoľ AP) P23400 (pištoľ P2) 15,3 kw: 71A 230V, 3-fázy (bez pištole) AP3401 (pištoľ AP) P23401 (pištoľ P2) 41A 400V, 3-fázy (bez pištole) AP3402 (pištoľ AP) P23402 (pištoľ P2) 20,4 kw: 95A 230V, 3-fázy (bez pištole) AP3407 (pištoľ AP) P23407 (pištoľ P2) 52A 400V, 3-fázy (bez pištole) AP3408 (pištoľ AP) P23408 (pištoľ P2) 12,0 kw: 100A 230V, 1-fáza (bez pištole) AP3725 (pištoľ AP) P23725 (pištoľ P2) 15,3 kw: 71A 230V, 3-fázy (bez pištole) AP3726 (pištoľ AP) P23726 (pištoľ AP) 41A 400V, 3-fázy (bez pištole) AP3727 (pištoľ AP) P23727 (pištoľ AP) 20,4 kw: 95A 230V, 3-fázy (bez pištole) AP6505 (pištoľ AP) P26505 (pištoľ AP) 52A 400V, 3-fázy (bez pištole) AP6506 (pištoľ AP) P26506 (pištoľ AP) 15,3 kw: 100A 230V, 1-fáza (bez pištole) AP5403 (pištoľ AP) P25403 (pištoľ P2) 59A 230V, 3-fázy (bez pištole) AP5404 (pištoľ AP) P25404 (pištoľ P2) 35A 400V, 3-fázy (bez pištole) AP5405 (pištoľ AP) P25405 (pištoľ P2) 12,0 kw: 100A 230V, 1-fáza (bez pištole) AP3403 (pištoľ AP) P23403 (pištoľ P2) 20,4 kw: 95A 230V, 3-fázy (bez pištole) AP3404 (pištoľ AP) P23404 (pištoľ P2) 52A 400V, 3-fázy (bez pištole) AP3405 (pištoľ AP) P23405 (pištoľ P2) 71A 230V, 3-fázy (bez pištole) 41A 400V 3-fázy (bez pištole) 8,0 kw: 69A 230V, 1-fáza (bez pištole) (pištoľ EP) 46A 230V, 3-fázy (bez pištole) (pištoľ EP) 35A 400V, 3-fázy (bez pištole) (pištoľ EP) 12,0 kw: 100A 230V, 1-fáza (bez pištole) (pištoľ EP) 15,3 kw: 71A 230V, 3-fázy (bez pištole) (pištoľ EP) 41A 400V, 3-fázy (bez pištole) (pištoľ EP) Verzia Elite 52A 240V, 1-fáza (bez pištole) AP2079 (pištoľ AP) CS2079 (pištoľ CS) P22079 (pištoľ P2) 4,0 kw: 35A 240V, 1-fáza (bez pištole) AP2080 (pištoľ AP) CS2080 (pištoľ CS) P22080 (pištoľ P2) S kompresorom 3,7 kw: 22A 240V, 1-fáza (bez pištole) AP2089 (pištoľ AP) CS2089 (pištoľ CS) P22089 (pištoľ P2) S kompresorom 3,7 kw a s ohrievačom 4,0 kw: 5A 240V, 1-fáza (bez pištole) AP2090 (pištoľ AP) CS2090 (pištoľ CS) P22090 (pištoľ P2) Verzia Elite 4,0 kw: 35A 240V, 1-fáza (bez pištole) AP2081 (pištoľ AP) P22081 (pištoľ P2) S kompresorom 3,7 kw a s ohrievačom 4,0 kw: 5A 240V, 1-fáza (bez pištole) AP2091 (pištoľ AP) P22091 (pištoľ P2) / / Poznámka: Kompletné systémy obsahujú vyhrievané hadice, ukončovaciu hadicu a pištoľ. Š P I Č K O V Á T E C H N O L Ó G I A. 13

14 Príslušenstvo k zmiešavačom Graco Overená technológia prečerpávania materiálov Sudové pumpy a miešadlá Navrhnuté pre vyšší a lepší výkon Pumpa T1 Sudová pumpa T1 Sada 2x T1 + hadica TLAK. POMER: 2: MAX. VÝDAJ: 9,5 l/min ( spojitý) 15,0 l/min (prerušovaný) TLAK VZDUCHU: max. 12 bar - vstup max. 25 bar - výstup TEPLOTA MAT.: max. 88 C HMOTNOSŤ: 7,7 kg DĹŽKA: 130,8 cm PRIEMER: max. 66 cm Sada obsahuje: dve sudové pumpy T1 sada prívodu vzduchu zásobovacia hadica 3 m x 19 mm armatúry Pumpa T2 Sudová pumpa T2 Sada 2x T2 + hadica TLAK. POMER: 2,25: MAX. VÝDAJ: 19,0 l/min ( spojitý) 28,0 l/min (prerušovaný) TLAK VZDUCHU: max. 12 bar - vstup max. 28 bar - výstup TEPLOTA MAT.: max. 88 C HMOTNOSŤ: 9,5 kg DĹŽKA: 137 cm PRIEMER: max. 89 cm Sada obsahuje: dve sudové pumpy T2 sada prívodu vzduchu zásobovacia hadica 3 m x 19 mm armatúry Transferové sudové pumpy T1 a T2 dizajn čerpadla T2 zdvojnásobuje výkon z 9,5 l na 19 l vhodné pre veľkoobjemové zmiešavacie zariadenia menšie čerpadlo T1 je vhodné pre striekanie PUR peny rýchle odopínanie pre ľahkú a rýchlu výmenu sudov vylepšené nasávanie umožňuje aj čerpanie materiálov s vysokou viskozitou spoľahlivé a ekonomické riešenie Rýchle odopínanie jednoduchá výmena sudov bez odpájania hadíc Antikorózne komponenty zmáčané časti zhotovené z antikoróznej ocele PTFE tesnenia lepší výkon a dlhšia životnosť Miešadlo (agitátor) Twistork Helix vzduchový pohon, nastaviteľná rýchlosť, 1,1 kw (1,5 HP) motor, maximálny pracovný tlak vzduchu 7 barov dostupné v CST alebo SST prevední pevné, spoľahlivé a nehrdzavejúce patentováné lopatky prechádzajú štandardným otvorom v sude heavy-duty miešadlo bez mazania - eliminuje kontamináciu materiálu jemné miešanie bez špliechania a speňovania materiálu 14 O V E R E N Á K V A L I T A.

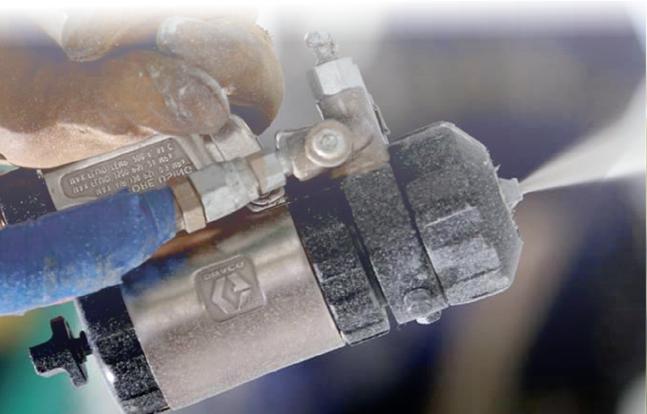

15 Striekacie pištole Graco pre zariadenia Reactor Pištoľ Fusion CS Pištoľ Fusion AP Pištoľ Fusion MP ŠPIČKOVÁ TECHNOLÓGIA. 15

16 Aplikačná pištoľ s kvapalinovým čistením Výborné vlastnosti, ktoré zmenia Váš spôsob striekania Fusion CS Fusion CS MAX. TLAK: 240 bar MAX. VÝKON: 11,3 kg/min MAX. TEPLOTA: 94 C ( materiál) HMOTNOSŤ: ROZMERY: 1,2 kg 19,1 x 20,6 x 8,4 cm Fusion CS s technológiou ClearShot Nová kategória aplikačných pištolí Nová aplikačná pištoľ Fusion CS pre dvojzložkové materiály na báze polyuretánu s technológiou ClearShot (CS) prináša vyššiu produktivitu a výkon. Tajomstvo je v revolučnej technológií ClearShot. Jedná sa o ClearShot čistiacu kvapalinu, ktorá je vložená priamo do rúčky pištole. Vždy keď stlačíte spúšť, kvapalina ClearShot je pridávaná do zmiešavacej komory a odstraňuje akékoľvek pozostatky materiálu a tým ju udržuje čistú. Technológia ClearShot čistiaca kvapalina ClearShot odstraňuje pozostatky materiálu - prakticky eliminuje poškodenie zmiešavacej komory zvyšuje pracovný výkon a rovnako i ročnú produktivitu udržiava kvalitný striekací lúč a udržiava zmiešavaciu komoru neustále čistú, teda šetrí čas aj náklady na materiál Jedninečné rýchlo vymeniteľné čelo pištole Čistenie kvapalinou redukuje čistiaci vzduch o 75%, minimalizuje spätné nasávanie umožňuje flexibilitu a dobrú manévrovateľnosť pri striekaní v úzkych priestoroch výmena čela za niekoľko sekúnd ľahko čistiteľný polymérový kryt "vzduchový nôž" redukuje tvorbu znečistenia z materiálu Možnosť nastavenia toku materiálu nastavenie striekacieho lúča od úzkeho až po široký v priebehu niekoľkých sekúnd 10 rôznych nastavení lúča Bočné tesnenia a zmiešavacia komora s povrchom Chromex väčšia odolnosť voči korózií a opotrebeniu dlhodobá odolnosť šetrí náklady na výmenu dielov Nová kartuša ClearShot udržuje zmiešavaciu komoru pištole vždy čistú jednoduché zapnutie/vypnutie ventilu spätné ventily blokujú tok materiálu pokiaľ je manifold odpojený rýchla výmena filtračného sitka Rýchlejšia a kratšia spúšť citlivá spúšť umožňuje rýchle a presné dávkovanie materiálu znižuje únavu aplikátora (striekača) Jednoducho odnímateľné bočné tesnenia všeobecná údržba je rýchlejšia a jednoduchšia menšie O-krúžky poskytujú výbornú ochranu a udržiavajú presné miešanie materiálu pre kvalitné výsledky práce Nový manifold 16 O V E R E N Á K V A L I T A.

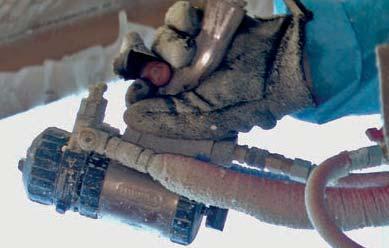

17 Aplikačná pištoľ so vzduchovým čistením Striekanie dvojzložkových materiálov nebolo jednoduchšie Fusion AP Fusion AP Pištoľ jednoduchá na použitie a údržbu vzduchové čistenie trysky znižuje tvorbu znečistenia a možnosť upchatia trysky odolná zmiešavacia komora z antikoróznej ocele odolnejšie bočné tesnenia redukujú potrebu údržby a umožňujú striekanie širokej palety materiálov - možnosť výberu tesnení z antikoróznej ocele alebo kompozitu pokročilý zmiešavací modul a dizajn trysky zlepšujúcej zmiešavanie komponenty a O-krúžky odolné voči riedidlám umožňujú nechať pištoľ namočenú v riedidle bez akéhokoľvek následného poškodenia denná údržba je možná za niekoľko sekúnd vďaka vstupu pre mazací tuk jednoduchý dizajn robí túto aplikačnú pištoľ veľmi jednoduchou na údržbu Fusion AP MAX. TLAK: 240 bar MAX. VÝKON: 22,7 kg/min MAX. TEPLOTA: 94 C ( materiál) HMOTNOSŤ: ROZMERY: 1,1 kg 19,1 x 20,6 x 8,4 cm Rýchlo odnímateľné materiálové púzdro umožňuje jednoduchú výmenu zmiešavacej komory bez potreby akéhohoľvek náradia Ručne utiahnuteľné čelo pištole čistenie či údržba tesnení a zmiešavacej komory bez potreby náradia Ergonomická rukoväť jemne zakrivená rukoväť zvyšuje pohodlie aplikátora (striekača) a znižuje únavu pri práci Zmiešavacia komora Cyclone-Mix Odolné bočné tesnenia konštrukcia tesnení z antikoróznej ocele alebo kompozitu s dlhou životnosťou piestová konštruckia komory konštrukcia komory z odolnej antikoróznej ocele Spätné ventily so sitkami kartušový dizajn pre jednoduchú údržbu Š P I Č K O V Á T E C H N O L Ó G I A. 17

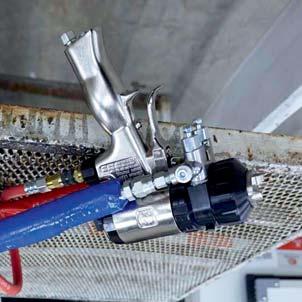

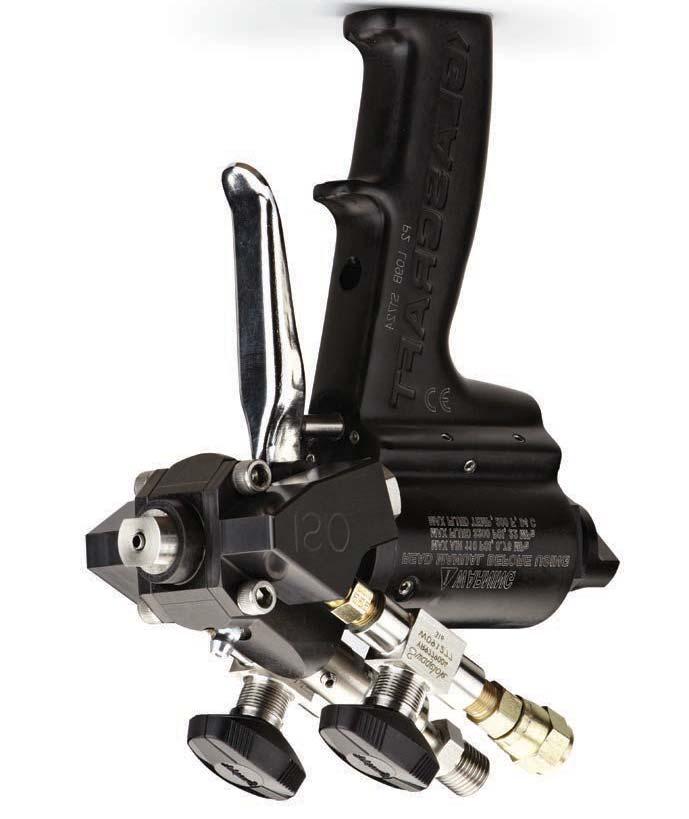

18 Aplikačná pištoľ so vzduchovým čistením Striekanie dvojzložkových materiálov nebolo jednoduchšie PROBLER P2 PROBLER P2 MAX. TLAK: 221 bar MAX. VÝKON: 18 kg/min MAX. TEPLOTA: 93 C ( materiál) HMOTNOSŤ: ROZMERY: 1,4 kg 17,5 x 22 x 8,9 cm PROBLER P2 Kompaktná a ergonomická pištoľ Uznávaná v odvetví pre svoj vynikajúci výkon. Aplikačná pištoľ PROBLER P2 je ľahká a s účelovým dizajnom umožňuje ľahke manévrovanie aj v zložitých priestorových podmienkach. Na konci pracovného dňa stačí jednoduchá údržba. Nijaké čistenie malých vzduchových kanálikov pomocou vrtákov. P2 obsahuje spätné ventily oddeľujúce mokrú časť od suchej časti pištole. citlivá spúšť - dvojpiestová konštrukcia poskytuje vysoký výkon vložku zmiešavacej komory je možné vymeniť bez použitia akéhokoľvek náradia dômyselná konštrukcia pištole prakticky eliminuje možnosť kontaminácie vzduchového piestu materiálom Pištoľ PROBLER P2 Elite bočné bloky modelu P2 ponúkajú možnosť alternatívneho napojenia a vedenia hadíc umožňujú prístup k ISO a POLY filtrom bez potreby odnímania bočných blokov umožňuje použitie ďalšieho príslušenstva Vstup pre mazací tuk pre rýchlu každodennú údržbu Dvojdielna zmiešavacia komora skonštruovaná pre vyššiu spoľahlivosť a výkon Ergonomická rukoväť s vyváženým dizajnom pohodlná, kompaktná a ľahká Výkonný duálny vzduchový piest zabezpečuje vysoký výkon pištole výrazne znižuje spätný ťah v zmiešavacej komore 18 O V E R E N Á K V A L I T A.

19 Aplikačná pištoľ s mechanickým čistením Vynikajúce zmiešanie materiálu Fusion MP Fusion MP Navrhnutá pre vynikajúce zmiešavanie vhodná pre aplikácie veľmi malých objemov cez stredne veľké až po veľké projekty a veľkoobjemové aplikácie, a to len zmenou zmiešavacieho modulu a trysky jednoduché mechanické čistenie - zmiešavacie moduly a trysky sú čistené pomocou vrtáku jemnejší výsledný povrch aplikovaného materiálu a lepšia atomizácia ponúka omnoho viac výhod než iné mechanicky čistené aplikačné pištole ODOLNÉ ZMIEŠAVACIE MODULY POSKYTUJÚ VYNIKAJÚCE ZMIEŠAVANIE pokročilý zmiešavací modul a konštrukcia trysky zabezpečujú vynikajúce zmiešanie zložiek a zlepšujú vlastnosti materiálu kompozitné zmiešavacie moduly s overenou životnosťou tryska CeramTip je odolná a ľahko vymeniteľná značne znižuje náklady na údržbu a opravy Fusion MP MAX. TLAK: 240 bar MAX. VÝKON: 22,7 kg/min MAX. TEPLOTA: 94 C ( materiál) HMOTNOSŤ: ROZMERY: 1,3 kg 19,3 x 20,6 x 7,9 cm Čistiaca ihla jednoducho nastaviteľná vyrobená ako jeden prvok Tryska CeramTip odolná a ľahká na výmenu Spätné ventily so sitkami kartušový dizajn pre ľahkú údržbu Kompozitný zmiešavací modul modul s osvedčenou dlhou životnosťou Ergonomická rukoväť jemne zakrivená rukoväť zvyšuje pohodlie aplikátora (striekača) a znižuje únavu pri práci Š P I Č K O V Á T E C H N O L Ó G I A. 19

20 Príslušenstvo pištolí Výber správnej zmiešavacej komory, modulov a trysiek Výber správnych trysiek a zmiešavacích komôr 1. Zvoľte plochú alebo kruhovú stopu (štandardne kruhová pre penu a plochá pre polyureu) 2. Zvoľte veľkosť A a B pre difúzor alebo komoru 3. Zvoľte požadovanú veľkosť trysky Legenda Fusion CS: RD komora pre kruhovú stopu WD komora pre oválnu stopu FL komora pre plochú stopu FT plochá tryska Fusion AP: AR komora pre kruhovú stopu AF komora pre plochú stopu AW komora pre oválnu stopu FT plochá tryska Fusion MP: MR kruhová stopa XR kruhová s priamym dopadom RTM tryska s kruhovou stopou MF plochá tryska s mechanickým čistením XF plochá tryska s priamym dopadom FTM plochá tryska Prevod Komora/Difúzor Použite túto tabuľku na prevod veľkostí komory na veľkosť difúzora. Veľkosť komory Veľkosť difúzora 0,020 0,029 0,042 0,052 0,060 0,070 0,086 Pištoľ Komora/Tryska Šírka lúča 61 cm od povrchu Množstvo polyurey pri tlaku 138 bar Množstvo peny pri tlaku 69 bar Fusion CS kruhová [mm] [liter/min] [kg/min] CS20RD RD ,9 1,5 CS00RD RD ,1 3,1 CS01RD RD ,1 4,1 CS02RD RD ,1 6,4 CS03RD RD Nie je 14,1 Fusion CS oválna CS22WD WD ,9 2,1 CS00WD WD ,1 3,1 CS01WD WD ,1 4,1 CS02WD WD ,1 6,4 CS03WD WD Nie je 14,1 Fusion CS plochá CS20F1 FL2020 w/ft ,9 1,5 CS20F2 FL2020 w/ft ,2 1,5 CS00F1 FL0000 w/ft ,7 2,7 CS00F2 FL0000 w/ft ,5 3,1 CS00F3 FL0000 w/ft ,7 2,7 CS00F4 FL0000 w/ft ,5 3,1 CS00F5 FL0000 w/ft ,5 3,1 CS00F6 FL0000 w/ft ,5 3,1 CS01F1 FL0101 w/ft ,7 2,7 CS01F2 FL0101 w/ft ,9 4,1 CS01F3 FL0101 w/ft ,7 2,7 CS01F4 FL0101 w/ft ,9 4,1 CS01F5 FL0101 w/ft ,9 4,1 CS01F6 FL0101 w/ft ,9 4,1 CS02F1 FL0202 w/ft ,7 2,7 CS02F2 FL0202 w/ft ,9 4,1 CS02F3 FL0202 w/ft ,7 2,7 CS02F4 FL0202 w/ft ,9 4,1 CS02F5 FL0202 w/ft ,9 4,1 CS02F6 FL0202 w/ft ,9 5,4 Fusion AP kruhová AR ,9 1, AR ,1 3, AR ,9 3, AR ,1 4, AR ,1 6, AR Nie je 14, AR Nie je 11, AR Nie je 15,8 Fusion AP oválna 24D581 AW ,1 3,1 Nie je AW ,9 3, AW ,1 4, AW ,1 6,4 Nie je AW Nie je 14,1 Nie je AW Nie je 11,3 Nie je AW Nie je 15,8 20 O V E R E N Á K V A L I T A.

21 Príslušenstvo pištolí Výber správnej zmiešavacej komory, modulov a trysiek Pištoľ Komora/Tryska Šírka lúča 61 cm od povrchu Množstvo polyurey pri tlaku 138 bar Množstvo peny pri tlaku 69 bar Fusion AP plochá [mm] [liter/min] [kg/min] AF2020 ( FT0424) 254 2,2 1, AF2929 ( FT0438) 254 4,5 3, AF4242 ( FT0638) 356 4,9 4, AF5252 ( FT0848) 457 6,8 5,4 Fusion MP kruhová XR2323 ( RTM030) 152 1,9 1, XR2929 ( RTM040) 203 3,4 3, / MR3535 / XR3535 ( RTM040) 203 4,5 3, / MR4747 / XR4747 ( RTM055) 227 6,4 4, / MR5757 / XR5757 ( RTM070) ,2 6, MR6666 (RTM080) 279 Nie je 21, MR8282 (RTM090) 305 Nie je 13, MR9494 (RTM110) 305 Nie je 34,1 Fusion MP plochá XF1313 ( FTM424) 254 0,6 0, / MF1818 / XF1818 ( FTM424) 254 1,2 0, XF2323 ( FTM424) 254 1,5 1, / MF2929 / XF2929 ( FTM424) 254 2,2 1, / MF3535 / XF3535 ( FTM638) 356 3,4 2, / MF4747 / XF4747 ( FTM638) 356 4,1 3, / MF5757 / XF5757 ( FTM638) 356 4,9 3,6 Probler P2 GCP2RA GC250A w/gc251a 127 1,5 1,5 GCP2R0 GC2500 w/gc ,1 3,6 GCP2R1 GC2501 w/gc ,1 5,4 GCP2R2 GC2502 w/gc ,4 12,7 GCP2R3 GC2503 w/gc Nie je 21,8 GCP2R4 GC2504 w/gc Nie je 24,1 GCP2R5 GC2505 w/gc Nie je 32,7 Probler P2 Elite GCP3RA GC250A w/gc251a 127 1,5 1,5 GCP3R0 GC2500 w/gc ,1 3,6 GCP3R1 GC2501 w/gc ,1 5,4 GCP3R2 GC2502 w/gc ,4 12,7 GCP3R3 GC2503 w/gc Nie je 21,8 GCP3R4 GC2504 w/gc Nie je 24,1 GCP3R5 GC2505 w/gc Nie je 32,7 Probler P2 Auto GCP4RA GC250A w/gc251a 127 1,5 1,5 GCP4R0 GC2500 w/gc ,1 3,6 GCP4R1 GC2501 w/gc ,1 5,4 GCP4R2 GC2502 w/gc ,4 12,7 GCP4R3 GC2503 w/gc Nie je 21,8 GCP4R4 GC2504 w/gc Nie je 24,1 GCP4R5 GC2505 w/gc Nie je 32,7 Príklady objednávacích čísel FT Fusion CS alebo AP plochá tryska Šírka lúča = 8" (203 mm) (zdvojnásobte toto číslo) Vzdialenosť difúzora trysky = 0,038" (0,96 mm) RD Fusion CS komora pre kruhovú stopu 02 = veľkosť komory pre "A" (ISO) 02 = veľkosť komory pre "B" (POLY) AF Fusion AP komora pre plochú stopu 42 = veľkosť difúzora "A" (ISO) = 0,042" (1,6 mm) 42 = veľkosť difúzora "B" (POLY) = 0,042" (1,6 mm) FTM 4 24 Fusion MP plochá tryska Šírka lúča = 8" (203 mm) (zdvojnásobte toto číslo) Veľkosť difúzora = 0,024" (0,61 mm) RTM 030 Fusion MP tryska s kruhovou stopou Veľkosť difúzora = 0,030" (0,76 mm) MR Fusion MP modul pre kruhovú stopu 35 = veľkosť difúzora "A" (ISO) = 0,035" (0,89 mm) 35 = veľkosť difúzora "B" (POLY) = 0,035" (0,89 mm) Š P I Č K O V Á T E C H N O L Ó G I A. 21

22 Technická špecifikácia pištolí ČISTENIE KVAPALINOU ČISTENIE VZDUCHOM MECHANICKÉ ČISTENIE MODEL FUSION CS FUSION AP PROBLER P2 FUSION MP Materiál PUR PENA POLYUREA PUR PENA POLYUREA PUR PENA POLYUREA PUR PENA POLYUREA Maximálny objemový výkon 11,3 kg/min 22,7 kg/min 18 kg/min 22,7 kg/min Minimálny objemový 0,027" výkon < 0,45 0,027" kg/min 1,40,027" kg/min 1,40,027" kg/min 0,90,027" kg/min Maximálny pracovný tlak bar (3500 psi; 24,0 MPa) bar (3500 psi; 24,0 MPa) bar (3200 psi; 22,1 MPa) bar (3500 psi; 24,0 MPa) Maximálny vstupný 0,027" tlak vzduchu 0,027" 9 bar (130 psi; 0,9 MPa) 0,027" 9 bar (130 psi; 0,9 MPa) 7,6 0,027" bar (110 psi; 0,76 MPa) 0,027" 9 bar (130 psi; 0,9 MPa) Maximálna teplota materiálu 94 C 94 C 93 C 94 C Hmotnosť pištole 0,027" ( s manifoldom) 0,027" 1,2 kg 0,027" 1,1 kg 0,027" 1,4 kg 0,027" 1,3 kg Vstup vzduchu 0,027" 1/4 npt 0,027" rýchlospojka 1/4 npt 0,027" rýchlospojka 1/4 0,027" npt 1/4 npt 0,027" rýchlospojka Vstup ISO ( A0,027" ) -5 JIC; 0,027" 1/2-20 UNF -5 JIC; 0,027" 1/2-20 UNF -5 JIC; 0,027" 1/2-20 UNF -5 JIC; 0,027" 1/2-20 UNF Vstup POLY0,027" ( B) -6 JIC; 0,027" 9/16-18 UNF -6 JIC; 0,027" 9/16-18 UNF -6 JIC; 0,027" 9/16-18 UNF -6 JIC; 0,027" 9/16-18 UNF Zmáčané časti 0,027" Hliník, SST, 0,027" CST, karbid, chemicky odolné O-krúžky Hliník, SST, 0,027" CST, karbid, chemicky odolné O-krúžky Hliník, SST, CST, 0,027" mosadz, karbid, fluórokarbónové O-krúžky Hliník, SST, CST, mosadz, karbid, kompozit, chemicky 0,027" odolné O-krúžky, UHMWPE, CeramTip Rozmery pištole 0,027" 19,1 x 20,6 0,027" x 8,4 cm 19,1 x 20,6 0,027" x 8,4 cm 17,5 x 0,027" 22 x 8,9 cm 19,3 x 20,6 0,027" x 7,9 cm Manuály Aplikácie 0,027" Penová izolácia, 0,027" strechy, ostatné polyuretánové peny a plyurea Penová izolácia, 0,027" strechy, betón, hydroizolácia, ostatné PUR peny a elastoméry Penová izolácia, 0,027" strechy, betón, hydroizolácia, ostatné PUR peny a elastoméry 0,027" Penová izolácia, strechy, betón, hydroizolácia, ostatné PUR peny a elastoméry 22 O V E R E N Á K V A L I T A.

23 Príslušenstvo pre zariadenia Reactor Š P I Č K O V Á T E C H N O L Ó G I A. 23

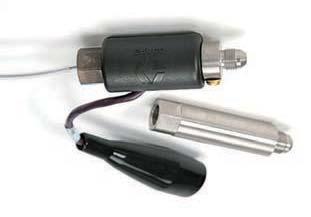

24 Príslušenstvo zariadení...pre maximálnu produktivitu a výkon Príslušenstvo k zariadeniam Vyhrievané hadice 15B593 Krycia membrána na prepínače 15B m predĺženie zväzku káblov pre displej Riadiaca jednotka vyhrievania hadíc, 350 W, umožňuje predĺženie vyhrievaných hadíc na viac ako 91 m ( vyžaduje V a 15A) 15F028 Vyhrievací pás, 1000 W, pre 208 l sud, 230V TSL olej, 0,95 l TSL olej, 3,8 l Data reporting Kontrolný modul ohrevu Napájací modul vyhrievania hadíc A a B Modulárne ohrievače pre elektrické/hydraulické zariadenia Cold spray (studené striekanie) obsahuje pištoľ Ultra-Lite a škrtiaci ventil (len pre model Reactor E-10) Sada pre vypĺňanie obsahuje pištoľ Ultra-Lite a predĺženie (len pre model Reactor E-10) Sada pre cirkuláciu obsahuje cirkulačný ventil pre ISO a POLY Cirkulačný ventil ISO Cirkulačný ventil POLY Sada pre konverziu 1 fáza na 3 fázy, 230V Sada pre konverziu 3 fázy na 1 fázu, 230V GC1845 Mazací systém ISO čerpadla Teplotný senzor materiálu Hadice pre tlak 138 bar (2000 psi, 13,8 Mpa) ,3 mm x 15 m (1/4 x 50 ft) ,5 mm x 15 m (3/8 x 50 ft) ,7 mm x 15 m (1/2 x 50 ft) ,3 mm x 7,6 m (1/4 x 25 ft) ,5 mm x 7,6 m (3/8 x 25 ft) ,3 mm x 15 m (1/4 x 50 ft), bez kábla k teplotnému senzoru ,5 mm x 15 m (3/8 x 50 ft), bez kábla k teplotnému senzoru ,7 mm x 15 m (1/2 x 50 ft), bez kábla k teplotnému senzoru ,5 mm x 15 m (3/8 x 50 ft), so Scuffguard Ukončovacia hadica: 6,3 mm x 3 m (1/4 x 10 ft) s ochranným opletom PES Ukončovacia hadica: 6,3 mm x 91 cm (1/4 x 3 ft) s ochranným opletom PES ,3 mm x 9,5 mm x 15 m (1/4 x 3/8 x 50 ft) s ochranným opletom PES Nevyhrievaná ukončovacia hadica, 1,8m (6 ft) ,5 mm x 15 m (3/8 x 50 ft), bez kábla k teplotnému senzoru, s ochranným opletom PES Hadice pre tlak 240 bar (3500 psi, 24,0 Mpa) ,3 mm x 15 m (1/4 x 50 ft) ,5 mm x 15 m (3/8 x 50 ft) ,7 mm x 15 m (1/2 x 50 ft) ,5 mm x 15 m (3/8 x 50 ft) s ochranným opletom PES Ukončovacia hadica: 6,3 mm x 3 m (1/4 x 10 ft) s ochranným opletom PES Ukončovacia hadica: 9,5 mm x 3 m (3/8 x 10 ft) s ochranným opletom PES ,5 mm x 15 m (3/8 x 50 ft), bez kábla k teplotnému senzoru ,7 mm x 15 m (1/2 x 50 ft) s ochranným opletom PES ,7 mm x 15 m (1/2 x 50 ft), bez kábla k teplotnému senzoru ,3 mm x 9,5 mm x 15 m (1/4 x 3/8 x 50 ft) s ochranným opletom PES ,5 mm x 12,7 mm x 15 m (3/8 x 1/2 x 50 ft) Nevyhrievaná ukončovacia hadica, 1,8 m (6 ft) Príslušenstvo k hadiciam m (10 ft) ochranný oplet PES m (50 ft) ochranný oplet PES m (50 ft) ochranný oplet PES m (25 ft) ochranný oplet PES 24J523 15m (50 ft) kábel k teplotnemu senzoru materiálu (FTS) 24J m (25 ft) kábel k teplotnemu senzoru materiálu (FTS) Materiálový teplotný senzor Hadicová spojka Power-lock 15M312 Hadicová spojka Power-lock (20 ks - na 10 hadíc) 24 O V E R E N Á K V A L I T A.

25 Príslušenstvo zariadení...pre maximálnu produktivitu a výkon Kompletné systémy sudových púmp (Obsahujú: všetky vzduchové a materiálové armatúry, hadice pre dve čerpadlá) Kompletný systém T1 (247956) Kompletný systém T2 (246898) Kompletný systém Triton 308 (246677) Kompletný systém Husky 515 (246481) Kompletný systém Husky 716 (246482) Kompletný systém Husky 1050 (246676) Sudové pumpy s nasávaciou rúrou do suda Čerpadlo T1 2:1 pre materiály s vyššou viskozitou, 25 bar, 9,5 l/min pri 100 cykloch/min Čerpadlo T2 2:1 pre materiály s vyššou viskozitou, 28 bar, 24 l/min pri 100 cykloch/min Membránové čerpadlo Triton 308, hliník, 3/8 výstup materiály, vstup vzduchu max. 8 bar, 7,6 l/min pri 60 cykloch/min Membránové čerpadlo Husky 515, acetal, vstup vzduchu 6,8 bar, 28 l/min pri 60 cyckloch/min Membránové čerpadlo Husky 716, hliník, vstup vzduchu 6,8 bar, 28 l/min pri 60 cykloch/min Membránové čerpadlo Husky 1050 do prívesov hliník, montáž na stenu, vstup materiálu 8,6 bar, 34 l/min pri 60 cykloch/min Sudové čerpadlo 5:1 Monark, pre materiály s vysokou viskozitou, 900 psi, 3 m hadica, 3/4 npt (m), regulátor tlaku vzduchu, manuál Dve sudové pumpy s hadicami Čerpadlá T1 s podávacími hadicami Čerpadlá T2 s podávacími hadicami Triton 308 (246654), 3 m x 19 mm (10 ft x 3/4 ) podávacia hadica Husky 515 (246366), 3 m x 19 mm (10 ft x 3/4 ) podávacia hadica Husky 716 (246367), 3 m x 19 mm (10 ft x 3/4 ) podávacia hadica Husky 1050 (246368), 3 m x 19 mm (10 ft x 3/4 ) podávacia hadica, 1,8 m x 19 mm (6 ft x 3/4 ) sacia hadica Príslušenstvo pre sudové pumpy Sacia tuba pre sudovú pumpu so sacím ventilom na 208 l sud mm (3/4 ) spätná tuba so zátkou a portom pre pohlcovač vlhkosti Vzduchová distribučná sada, 8,4 bar (120 psi, 0,84 MPa) pre dve sudové pumpy a pištoľ Fusion Pohlcovač vlhkosti Sada pre cirkuláciu Reactor so spätnými rúrami, spätnými materiálovými hadicami a pohlcovačmi vlhkosti 15C381 Náplň do pohlcovača vlhkosti Miešadlá (agitátory) Twistork CST, vzduchové, 0,75-1,1 kw, dĺžka 0,9m (37,3 ) Twistork SST, vzduchové, 0,75-1,1 kw, dĺžka 0,9m (37,3 ) Twistork SST, vzduchové so spätnou rúrou, 0,56 kw, dĺžka 1,2m (47,5 ) Twistork CST, vzduchové (224854), 0,75-1,1 kw, dĺžka 0,9m (37,3 ) so vzduchovou hadicou 24C728 Rozšírenie lopatiek, pre nízku viskozitu, do 1000 cps 24C729 Rozširenie lopatiek, pre vysokú viskozitu, do 2000 cps Sudové pumpy a miešadlá Š P I Č K O V Á T E C H N O L Ó G I A. 25

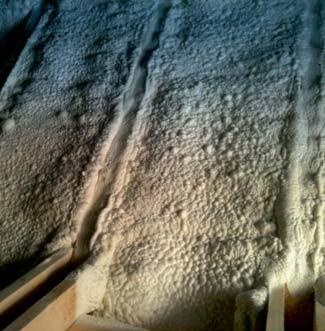

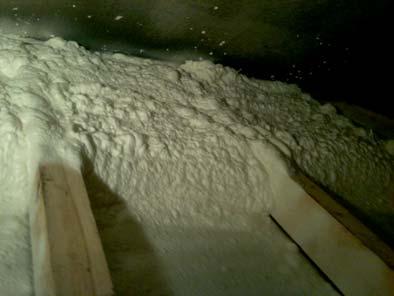

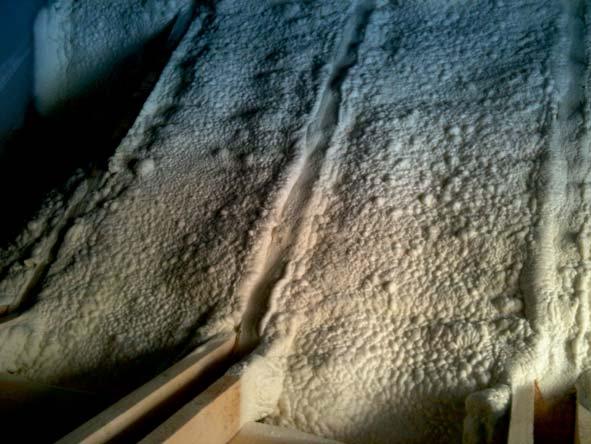

26 Charakteristika izolacného materiálu Moderný tepelnoizolačný materiál spĺňajúci požiadavky najnovších technických noriem Striekaná dvojzložková polyuretánová tepelnoizolačná pena Striekaná dvojzložková polyuretánová tepelnoizolačná pena je navrhnutá na vytvorenie spojitej tepelnej a akustickej izolačnej vrstvy plniacej zároveň aj hydroizolačnú funkciu. Pena je aplikovaná priamo na povrch izolovanej konštrukcie prostredníctvom metódy hydrodynamického striekania. Izolačná pena striekaná na povrch konštrukcie je vytvorená priamo na mieste aplikácie použitím špeciálnych vysokotlakých zariadení, umožňujúcich dokonalé zmiešanie a aplikovanie dvoch zložiek izolačného materiálu. Práve spojitosť aplikovaného izolačného materiálu je jednou z jeho mnohých výhod. Spojitá vrstva neobsahuje žiadne medzery a spoje, ktoré by sa mohli vplyvom času a degradácie materiálu rozširovať a tým narúšať celkovú funkciu tepelnoizolačnej vrstvy. Keďže izolačná pena pri nástreku na povrch expanduje, dokonale vyplní všetky dutiny a medzery, ktoré by mohli vzniknúť v realizovanej konštrukcii. Tým eliminuje vznik lokálnych tepelných mostov, ktoré sa vytvoria nedokonalým spojením materiálov, uvoľnením izolačných dosiek alebo ich vzájomným posunom. Dvojzložková striekaná polyuretánová izolačná pena sa môže použiť na: izolácie striech, stien a stropov v bytovej, priemyselnej a úžitkovej výstavbe, rovnako i renovácie už existujúcich stavebných objektov, izolácie priemyselných kontajnerov a potrubí, zosilňovanie obvodového plášťa a nosných konštrukcií budov pomocou striekaných vrstiev s vysokou mechanickou odolnosťou. λ= 0,020-0,023 W/ ( m.k) Výhody striekanej izolácie: jeden z najlepších dostupných izolačných materiálov na trhu, nízka hodnota súčiniteľa tepelnej vodivosti λ= 0,020-0,023 W/ ( m.k) a teda vysoké hodnoty tepelného odporu už pri menších hrúbkach izolačnej vrstvy, ľahko aplikovateľný materiál bez ohľadu na tvarovú zložitosť izolovaného povrchu, v jednom stupni procesu výroby je dosiahnutá tepelná i vlhkostná izolačná schopnosť materiálu ako aj mechanické zosilnenie konštrukcie, pri nízkom zaťažení, výborné izolačné vlastnosti kombinované s maximálnou elimináciou tepelných mostov (spojitá izolačná vrstva) výborná priľnavosť k rôznym podkladom a zabezpečenie stálosti ich vlastností v čase, dlhá životnosť izolácie aj v najhorších klimatických podmienkach, jednoduchá a rýchla metóda aplikácie izolačnej vrstvy (napr. vytvorenie do 1000 m² strešnej izolácie za deň na tvarovo jednoduchom podklade), fyziologicky inertný a biologicky neaktívny materiál 26

27 Kvalitné materiály zložiek polyol a isokyanát V portfóliu našej spoločnosti ponúkame výrobky nemeckej spoločnosti PCC Prodex, ktorá vyrába izolačné materiály v licencii nemeckej materskej spoločnosti PCC SE so sídlom v Duisburgu. Tieto produkty sú certifikované podľa DIBt a spĺňajú všetky požiadavky z hľadiska kvality, bezpečnosti a odolnosti. Produkty pre striekanú tepelnú izoláciu: EKOPRODUR S0540 Tento materiál inak nazývaný aj "tvrdá pena" má uzavretú bunkovú štruktúru a teda vytvára funkčnú tepelnú izoláciu, rovnako má do určitej miery aj hydroizolačnú schopnosť. Môže byť použitý aj v exteriéri, vďaka vysokej objemovej hustote je plne pochôdzny. Objemová hmotnosť materiálu vo finálnej aplikácii je kg/m 3. Spotreba materiálu je približne 5,0 kg na 1 m 2 pri 100 mm hrúbke izolácie. EKOPRODUR S0329 "Polotvrdá" izolačná pena s uzavretou bukovou štruktúrou pre realizáciu tepelnoizolačnej vrstvy v interiéroch budov, vzhľadom na uzavretú štruktúru ma aj dobré hydroizolačné vlastnosti. Objemová hmotnosť materiálu vo finálnej aplikácii je kg/m 3. Spotreba materiálu je približne 3,5 kg na 1 m 2 pri 100 mm hrúbke izolácie. EKOPRODUR S0310 "Mäkká" izolačná pena s otvorenou bukovou štruktúrou pre realizáciu tepelnej a akustickej izolácie v interiéri budov. Táto pena vzhľadom na svoju štruktúru nemá nijaké hydroizolačné vlastnosti. Objemová hmotnosť materiálu vo finálnej aplikácii je 9-12 kg/m 3. Spotreba materiálu je približne 1,2 kg na 1 m 2 pri 100 mm hrúbke izolácie. EKOPRODUR Izolačná pena s uzavretou bunkovou štruktúrou a veľkou hustotou pre vystužovanie a zvyšovanie mechanickej odolnosti konštrukcií v interiéri i exteriéri. Objemová hmotnosť materiálu vo finálnej aplikácii je 200 kg/m 3. Každý zo spomenutých produktov sa dodáva vo forme setov. Jeden set obsahuje 2 sudy ( 2 zložky ), ktoré sa zmiešajú v objemovom pomere 1:1: A SUD je zložka A - POLYOL ( báza, podľa amerického značenia RESIN/zložka B ), hmotnosť sudu je 227 kg B SUD je zložka B - ISO ( tužidlo-isokyanát, podľa amerického značenia ISO/zložkaA ), hmotnosť sudu je 250 kg Okrem setov s veľkými sudmi existujú ešte sety s menšími sudmi, tu je hmotnosť sudov so zložkami A aj B po 50 kg. Striekaná izolácia z rôznych hľadísk: zo zdravotného hľadiska je dvojzložková izolačná pena po zabudovaní do konštrukcie zdravotne úplne nezávadná pokiaľ ide o stálosť peny vo vonkajšom prostredí ( hlavne pri aplikáciách na ploché strechy a fasády ), dvojzložková pena kde zložky A (polyol) a zložka B (iso) bezo zvyšku zreagovali sa vplyv ultrafialového žiarenia prejavuje len veľmi pomaly a to len na povrchu. Napriek tomu každú izolačnú penu vystavenú vonkajšiemu prostrediu, resp. priamemu slnečnému žiareniu je nutné opatriť UV ochrannou vrstvou, tzv. UV filtrom - obvykle náterom PUR farbou alebo nástrekom vrstvy alifatickej polyurey, ktorá výborne spolupôsobí s polyuretánovou penou a zároveň vytvára dokonalú a jednoliatu hydroizolačnú vrstvu strešného plášťa plochej strechy dvojzložková izolačná pena s uzavretou bunkovou štruktúrou má obvykle triedu požiarnej odolnosti stupňa E až F, peny s otvorenou bunkovou štruktúrou stupeň B. Peny obsahujú retardéry horenia, majú teda samozhášavú schopnosť a nepodporujú horenie Poznámka: v americkom systéme chápania zložiek dvojzložkovej polyuretánovej peny je zložka A (iso) a zložka B (resin/polyol). 27
