1 DIO 1 - OPRAVDANI TROŠKOVI PROJEKTA 1. DEMONTAŽE 1. Demontaža, skidanje i zbrinjavanje postojećeg podgleda od gipskartonskih ploča u ulaznom hallu, uključivo i sloj degradirane mineralne vune. Stavka uključuje sav potreban pribor i rad, te odvoz i deponiranje na udaljenost do 5km. obračun prema m2 stavke m2 150,00 2. Demontaža i ponovna montaža instalacije gromobranskih vertikala nakon izrade vanjske toplinske ovojnice, u cijenu stavke uračunati nove vanjske nosače gromobranske inatalacije, te sav potreban spojni i pričvrsni pribor i materijal. obračun prema komadu m stavke m 65,00 3. Demontaža i ponovna montaža instalacije gromobranskih vertikala nakon izrade vanjske toplinske ovojnice, u cijenu stavke uračunati nove vanjske nosače gromobranske inatalacije, te sav potreban spojni i pričvrsni pribor i materijal. obračun prema komadu m stavke m 65,00 4. Demontaža postojećeg gromobranskog uzemljivača radi izvedbe drenažnog sustava. Izvedba uzemljivača polaganjem pocinčane čelične trake FeZn 25x4 mm u zemlju u obliku prstena, u pripremljeni rov dubine 80 cm, zatrpavanje i sanancija s odvozom preostalog materijala na deponij, priprema izvoda za mjerne spojeve te uzemljenje metalnih dijelova građevine. obračun po m m 150,00 5. Obijanje keramičkih pločica sa zidova i podova u sanitarnim čvorovima. Obijanje vršiti pažljivo da se ne oštete zidovi naročito pregradni, jer se popravak istih neće obračunati kao naknadni rad. Sav otpadni materijal odvesti na ovlaštenu deponiju za zbrinjavanje otpada u skladu sa Zakonom. obračun po m 2 m2 130,00 SVEUKUPNO DEMONTAŽE

2 2. MINERALNA VUNA 1. Dobava i postava mineralne vune debljine 20cm, sloja polietilenske folije (parne brane) koja se postavlja na gipskartonske ploče ispod mineralne vune, te sloj paropropusne i vodonepropusne folije koja se postavlja na nove kontraletve. U cijenu stavke uključiti sav potreban spojni i pričvrsni materijal. a mineralna vuna debljine 20cm (ʎ=0,032) m2 150,00 b polietilenska folija 0,025cm m2 150,00 c paropropusna i vodonepropusna folija (160g/m2) m2 150,00 SVEUKUPNO MINERALNA VUNA 3. GIPSKARTONSKI RADOVI 1. Izrada podgleda sa unutarnje strane od gipskartonskih ploča sa pocinčanom podkonstrukcijom i pripremom do ličenja. U cijenu stavke uključiti sav potrošni spojni i pričvrsni materijal, a prema detaljnoj uputi proizvođača. U stavku uračunati i ličenje u tonu prema izboru investitora. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 150,00 SVEUKUPNO GIPSKARTONSKI RADOVI 4. LIMARSKI RADOVI 1. Izrada, dobava i montaža opšava dimnjaka iz pocinčanog ravnog lima bijele boje u kompletu sa nosačem koji se učvršćuje na krovnu konstrukciju. Rad na prosječnoj visini cca 6m. obračun po m2 pocinčanog čeličnog lima m2 8,00 2. Izrada, dobava i montaža opšava krovne kape dimnjaka iz pocinčanog ravnog lima bijele boje. Rad na prosječnoj visini cca 6m. obračun po kom kom 1,00 3. Izrada, dobava i montaža perforiranog pocinčanog ravnog lima, boje prema izboru investitora, širine 80 cm u kompletu sa nosačem koji se učvršćuje na krovnu konstrukciju. obračun po m1 pocinčanog bojanog čeličnog lima m1 175,00 4. Demontaža i ponovna montaža postojećih horizontalnih žlijebova nakon izrade limarskih radova na strehama. U stavku obračunati sav potreban spojni i pričvrsni materijal i pribor. Te po potrebi pokretnu skelu do visine 3.5m. obračun po m1 žlijebova m1 90,00

3 5. Demontaža i ponovna montaža postojećih vertikalnih žlijebova nakon izrade vanjske toplinske ovojnice. U stavku obračunati sav potreban spojni i pričvrsni materijal i pribor. U cijenu stavke uračunati potrebne fazonske komade kako bi se 7 vertikala izmjestilo 20cm od postojeće fasade, te bojanje željeznih komada vertikala do visine 1,3m. obračun po m1 žlijebova m1 42,00 SVEUKUPNO LIMARSKI RADOVI 5. STOLARIJA ALUMINIJ Opći uvjeti i napomene Prije izvedbe radova izvoditelj je dužan izraditi i predočiti detalje izvedbe i radioničke nacrte kao i materijale za izvedbu. Tek nakon izbora i odobrenja Prilikom izvođenja radova mora se izvoditelj striktno pridržavati i od strane projektanta prihvaćenih materijala i detalja. Za svu stolariju vrijedi da u jediničnoj cijeni treba obuhvatiti: - sve materijale koji se ugrađuju i koriste (osnovne i pomoćne materijale); - sav potreban rad (osnovni i pomoćni) na izvedbi radova do potpune gotovosti i funkcionalnosti istih; - sve transporte i prijenose do i na gradilištu sve do mjesta ugradbe; - sva potrebna uskladištenja i zaštite, sve potrebne zaštitne konstrukcije i skele, kao i sve drugo predviđeno mjerama zaštite na radu i pravilima struke; - ugradnju završno obrađene stolarije; - svo ostakljenje u kvaliteti i kvantiteti po opisu; - sva brtvljenje i kitanje reški i dilatacija između pojedinih elemenata same stavke i između stavke i susjednih ploha; - sve pokrovne, kutne i kitne letvice i profile; - okvire za ugradbu, sva sidra i sidrene detalje i profile; `- prozorske klupčice; - sav okov po izboru projektanta; - rukohvate vratnih krila; - ugrađene podne odbojnike za sva vratna krila; - bušenje rupa u zidovima od opeke ili betona, dobavu i ugradbu pl. tipla za sidrene vijke kao i ugradbu vijaka, po potrebi zapunjavanje rupa za sidra ili - sve troškove ispitivanja do dobivanja potvrde o sukladnosti, uključivo sve potrebne materijale, uzorke i radnje vezane uz isto. Svi termički zahtjevi na fasadnim elementima moraju se ispuniti tako da zadovoljavaju traženu toplinsku izolaciju u skladu s važećim normama. Izvoditelj treba kvalitetu ugrađenih materijala i stručnost radnika dokazati odgovarajućim potvrdama o sukladnosti izdanim od strane za to ovlaštene Prije izvedbe mjere svih stavki treba obvezno kontrolirati na licu mjesta. Izolaciono staklo je prema opisu stavke, ako se drugačije posebno ne navodi. Ako se navedenim staklom i detaljima kitanja odnosno brtvljenja ne može postići Vrata i prozore treba opremiti kvalitetnim i trajnim brtvenim trakama i profilima. Isti moraju biti elastični, trajni i otporni na vanjske utjecaje, postojani na Fuge između zida/stropa/poda i stolarije ispuniti poliuretanskom pjenom, izvana kitati trajno elastičnim kitom a iznutra pokriti kutnim letvicama. Spajanje

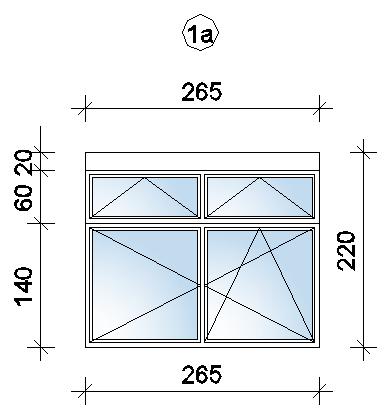

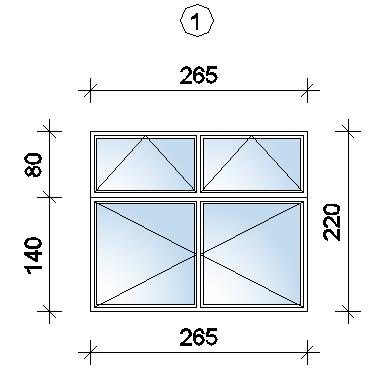

4 Uvjeti karakteristika za referentni prozor za sve dolje navedene stavke stolarije : Proizvodi moraju biti izrađeni od aluminijskih profila s prekinutim toplinskim mostom, završno obrađenih plastificiranjem u boji prema izboru investitora. Ug=0,6 W/m2K prema HRN EN 673, 6 staklo Low-e + 16 plin argon + 4 staklo Lowe + 16 plin argon + 6 staklo Low-e, prema HRN EN 673 (ispitano prema HRN EN 1279), Uw 0,90 W/m2K. U prozore ugraditi visokokvalitetni unutarnji okov. Sve mjere provjeriti na licu mjesta. Priložiti ateste za ugrađeni materijal (staklo i okov). Dati garanciju na izvedene radove. Proizvođač: Tip: 1. Prozor 265x220 sa roletom kom 12,00 2. Prozor 265x220 kom 4,00 3. Prozor 265x300 sa roletom kom 2,00

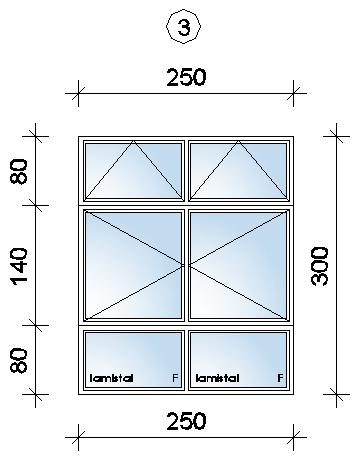

5 4. Prozor 250x300 kom 3,00 5. Prozor 265x70 kom 4,00 6. Vrata 115x300 kom 1,00

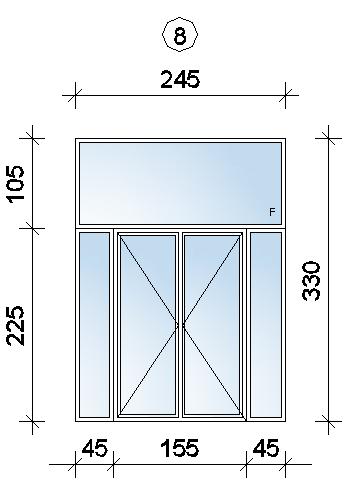

6 7. Prozor 120x210 kom 1,00 8. Vrata kotlovnice 265x310 kom 1,00 9. Pomoćni ulaz 245x330 kom 1,00

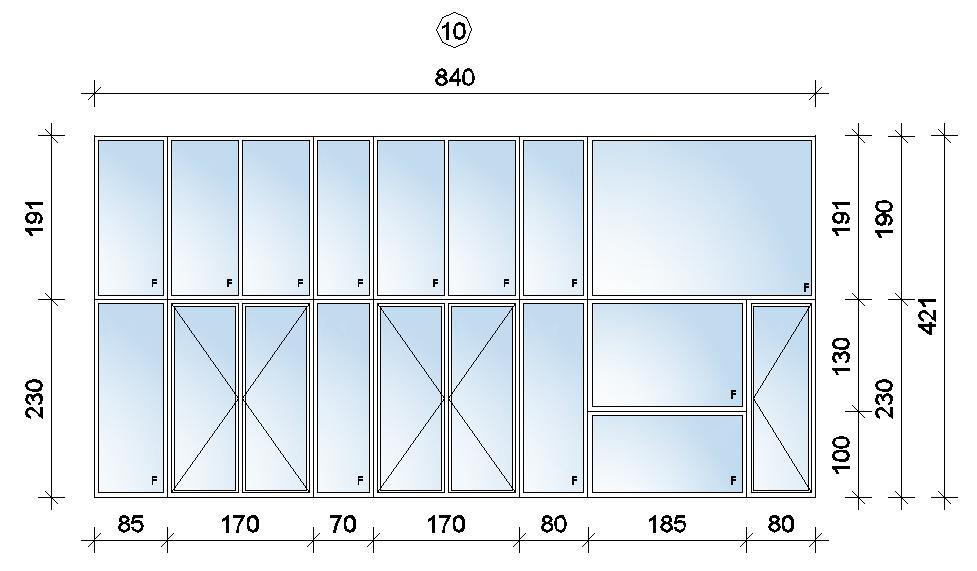

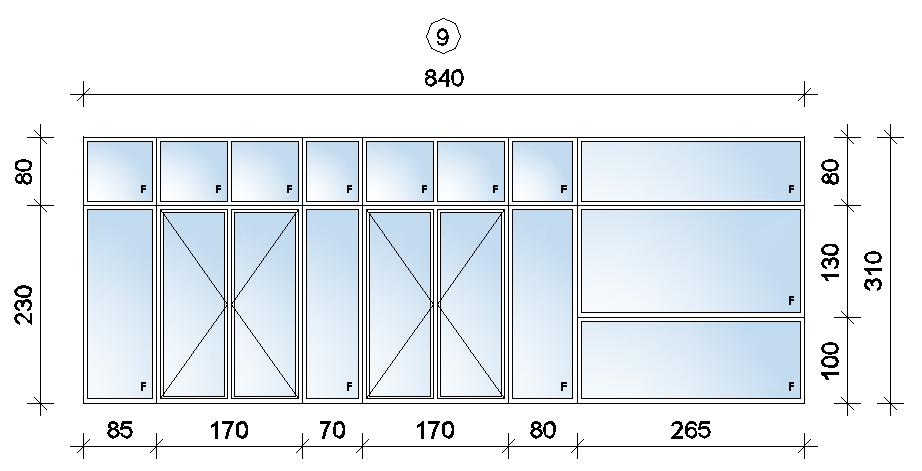

7 10. Glavni ulaz - vjetrobran 840x311 kom 1, Glavni ulaz - vjetrobran 840x420 kom 1, Demontaža postojeće stolarije i odvoz na deponij do 5km udaljenosti. kompl 1, Unutarnja obrada špaleta oko novopostavljenih aluminijskih stavki prozora, vrata i stijena. Špaleta širine do 20 cm. Uključen popravak žbuke i gletanje u dva sloja. U cijenu uključiti potrebno pomicanje namještaja kao i zaštitu uredskog namještaja, opreme i podova PVC folijom i kartonom. Obračun po m1 obrađene špalete. m 234, Dobava, postava i ugradnja unutarnjih granitnih klupčica, tip i boja prema izboru investitora, širine do 20cm. U cijenu stavke uključiti obradu i pripremu podloge za postavljanje klupčice, brtvenu traku te sav potreban spojni i pričvrsni pribor i materijal. m 67,00 Obrada prema potrebi donje špalete nakon zamijene vrata i ulaznog vjetrobrana. U cijenu stavke uračunati grubu i finu obradu špalete sa završnom oblogom u skladu s postojećom završnom oblogom, te sav potreban spojni i pričvrsni materijal i pribor, do potpune gotovosti stavke. m 23,05 SVEUKUPNO STOLARIJA ALUMINIJ

8 6. FASADERSKI 1. Dobava materijala i izvedba ETICS toplinskog fasadnog sustava prema HRN EN Sustav se sastoji od: Tvrdih fasadnih ploča mineralne vune pročeljni tip debljine 12 cm u skladu sa HRN EN 13162, reakcije na požar A1 u skladu sa HRN EN , toplinske provodljivosti λ manje ili jednako 0,035 W/mK sukladno sa HRN EN Ljepljenje ploča mineralne vune polimercementnim mortom i pričvršćenje pričvrsnicama sa širokom glavom. Ploče kamene vune lijepiti punoplošno i pričvrstiti pričvrsnicama dovoljne duljine za sidrenje u konstrukciju građevine. Nanjeti polimercementni mort u dva sloja armiran alkalnootpornom mrežicom od staklenih vlakana. Armaturni sloj ETICS sustava čini alkalno postojana staklena mrežica utisnuta u mort za armaturni sloj koji je po svom sastavu polimercementno ili pastozno disperzijsko ljepilo. Završno-dekorativni sloj ETICS sustava čine predpremaz i završno-dekorativna silikatna žbuka veličine zrna od 1,0 do 3,0 mm. Obračun po m2 gotove fasade, sve komplet sa svim materijalom, kutnim i početnim okapnim profilima. m2 495,00 2. Špalete izvesti sa pločama kamene vune debljine 3 cm, ʎ 0,035 W/mK. Punoplošna izolacija mora pokriti čelo ploče špalete. Špalete su širine do 25cm. Obračun po m gotove stavke, sve komplet sa svim potrebnim materijalom. m 234,00 3. Izvedba toplinske izolacije (ETICS sustava) na zidovima i stropovima lođa ulaznog vjetrobrana i pomoćnog ulaza sa pločama kamene vune debljine 5 cm, ʎ 0,035 W/mK. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 95,00 4. Dobava, postava i ugradnja aluminijskih plastificiranih vanjskih klupčica širine do 30cm, boje prema izboru investitora. U cijenu stavke uračunati postavljanje ploča kamene vune debljine prema potrebi, ʎ 0,035 W/mK, a min. 3cm ispod cijele površine klupčice sa svim spojnim materijalom i priborom Obračun po m1 gotove stavke, sve komplet sa svim potrebnim materijalom. m 75,00 5. Izvedba toplinske izolacije (ETICS sustava) bez izvedbe završnog akrilnog sloja na zidovima prema tavanu sa pločama kamene vune debljine 12 cm, ʎ 0,035 W/mK. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 65,00 FASADERSKI RADOVI

9

10 7. SOBOSLIKARSKI RADOVI 1. Zaštita podova te namještaja i opreme od mehaničkih oštećenja prije završnog ličenja. U cijenu stavke uključiti rad i materijal. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 650,00 2. Ličenje novog podgleda kosog krova od gipskartonskih ploča poludisperzivnim bojama prema izboru investitora. U cijenu stavke uključiti i pripremu impregnacijom, te sav potreban potrošni materijal i pribor. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 150,00 3. Priprema i ličenje unutarnjih zidova završnim bojama, boje prema izboru investitora. U cijenu stavke uključiti i pripremu impregnacijom, te sav potreban potrošni materijal i pribor. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 2200,00 SOBOSLIKARSKI RADOVI 8. SANITARNI ČVOROVI 1. Pažljiva demontaža sanitarnih i električnih uređaja i opreme, te skladištenje unutar prostora škole na mjesto po dogovoru sa investitorom. Ponovna montaža svih elemenata nakon završetka radova, sa prethodnim čišćenjem i svim potrebnim spojnim i potrošnim materijalom, do potpune gotovosti stavke i funkcionalnosti. Obračun po komadu. a - dozatora tekućeg sapuna kom 2,00 b - spremnici sa papirnatim ubrusima kom 2,00 c - ogledalo kom 4,00 2. Pažljiva demontaža sanitarnih uređaja i opreme, te odvoz i deponiranje na najbližu deponiju. U cijenu uključeno prethodno zatvaranje ventila za hladnu vodu i druge popratne intervencije. Obračun po komadu. a - umivaonik s mješalicom i sifonom, uključujući i ventile kom 4,00 b - WC školjka s vodokotlićem kom 6,00 c - pisoari kom 3,00 d - ostalo (držači za ručnike, WC četke,...) komplet 1,00 3. Nabava, dobava i montaža novih sanitarnih uređaja i opreme. U cijenu stavke uključiti i potrebne predradnje za montažu, te sav potreban potrošni i spojni materijal. Sanitarnu galanteriju ugraditi prema izboru investitora, a sve u skladu sa potrebama korisnika prostora. U cijenu stavke uračunati sve potrebne fazonske komade, ukrasne rozete, te sav materijal i rad do potpune funkcionalnosti i gotovosti stavke a - umivaonik kom 4,00 b - WC školjka s vodokotlićem kom 6,00 c - pisoari kom 3,00 d - ostalo (držači za ručnike, WC četke,...) komplet 1,00

11 4. Opločenje zidova u sanitarnim čvorovima keramičkim pločicama «A» klase boje i veličine po izboru investitora. Visina opločenja je do 2,30 m. Opločenje izvesti ljepeljenjem ljepilom reška na rešku, reška 3 mm. Reške zapuniti masom za fugiranje u boji po izboru investitora. Oštre rubove izvesti sa rubnim aluminijskim profilima. U stavci je uključen sav rad, materijal, fugiranje, prijenos i potrebna radna skela. Pločice se postavljaju u boji, iz dizajnerske kolekcije te istih karakteristika i iste teksture, prema izboru investitora. Nabavna cijena pločica max. 120,00 kn/m2. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 96,00 5. Opločenje podova u sanitarnim čvorovima, podnim protukliznim keramičkim pločicama «A» klase u boji po odabiru investitora. Pločice se postavljaju ljepljenjem fleksibilnim ljepilom, a reške fugiraju masom za fugiranje u tonu po izboru investitora. U prostorijama sa slivnicima pločice postaviti u padu prema slivnicima. U stavci je uključen sav rad i materijal. Pločice se postavljaju u boji, istih karakteristika i iste teksture, prema izboru investitora. Nabavna cijena pločica max. 120,00 kn/m2. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 26,00 6. Dobava materijala i izvedba pregradnih stijena sa vratima sanitarnih jedinica. Sve stolarske stavke pregrada i vrata sanitarnih jednica izvesti uniformno po istom principu. Dovratnici, bočne stjene, međustjene i vrata su izrađeni u potpunosti od compact HPL ploča s crnom jezgrom, debljine 13 mm. Sve plohe su obostrano obložene melaminskom folijom otpornom na ogrebotine, vodu, kiseline i lužine. Visina vertikalnih stijena je 2300 mm uključujući visinu podnih alu ili inox nožica od cca 150 mm. Stavke sadrže prednje fronte raznih duljina s vratnim krilom širine od 600 mm do 800mm s međustjenama i bočnim stijenama (6 komada vrata). Vrata opremljena kuglom za otvaranje vrata i preklopnom "leptir" WC bravom s naznakom položaja slobodno-zauzeto i opcijom sigurnosnog otvaranja izvana. Vrata ovješena na tri alu spojnice s trnom. U kabini montirana inox vješalica na visini od 170 cm od gotovog poda. Prema potrebi, dovratnici u zid trebaju biti učvršćeni eloksiranim aluminijskim "U" profilom. Stavke također uključuju, prema potrebi izvedbu ojačana i ukrućenja stijena. Svi rubovi compact ploča završno obrađeni na CNC stroju sa skošenim rubovima (fazetirano). Svi vijci i spojna tehnika od inoxa. Dekor bijelo RAL obračun po m 2 gotovog pregradnog elementa sa vratima m2 25,00 7. Zatvaranje dobave sanitarne vode na postojećem glavnom vodovodnom ventilu, te ispuštanje vode iz sustava. komplet 1

12 8. Bušenje i potrebni građevinski radovi na zidu sanitarnog čvora radi povezivanja postojećih instalacija sanitarne vode na novi električni bojler sanitarnog čvora. komplet 2 9. Demontaža postojećih te nabava, doprema i ugradnja novih vodovodnih cijevi iz polipropilena (PP-R), spojevi se izvode elektrofuzijskim zavarivanjem za izvedbu instalacije hladne i tople vode. Stavkom obuhvaćen kompletan rad, spojni i pomoćni materijal, sve prema uputstvima isporučitelja cijevi. Obračun po m' postavljenog cjevovoda. - cijev DN 20 mm m' 12, Demontaža postojećih te nabava, doprema i ugradnja kanalizacijskih cijevi od polivinilklorida (PVC), za polaganje instalacije kanalizacije u sanitarijama. U metražu su uključeni i svi potrebni fazonski komadi, kao račve, koljena, redukcije, gumene brtve itd. a DN 50 mm m' 6,00 b DN 75 mm m' 3,00 c DN 110 mm m' 4, Dobava električnog akumulacijskog bojlera volumena 15 lit., el. snage grijača 2,0 kw za potrebe sanitarnog čvora, gornja montaža pod stropom u spoju na postojeći razvod PTV-a i hladne sanitarne vode. Radni tlak 6,0 bar, Materijal : Čelični emajlirani lim C od magnezija; Vrsta grijača: električni potopljen u vodi Stupanj zaštite od vlage: IP 24 Prosječna debljina izolacije: 30 mm Vrijeme zagrijavanja od 15 do 75 C: 33 min Gubici topline: 0,33 kwh/24 Količina raspoložive pomiješane vode na 40 C (l) - vertikalna ugradnja: 27 l,priključci na vodovodnu mrežu: G 1/2 obvezna upotreba sigurnosnog ventila, isporuka zajedno sa ovjesnim priborom, te spojnim i brtvenim materijalom, Proizvođač: Tip: kompl Dobava elastičnih crijeva za vodu, duljine 0,5 m, 6 bar, za spajanje novog električnog bojlera na na postojeću instalaciju sanitarne vode i PTV-a., zajedno sa spojnim i brtvenim materijalom Ø 1/2" kom Dobava sigurnosnog ventila za sanitarnu vodu s tlakom otvaranja od p = 6,0 bar, koji se predviđa ugraditi na cjevovod PTV-a ispred električnog bojlera u sanitarnom čvoru zajedno sa spojnim i brtvenim materijalom R 1/2" komplet 2

13 14. Dobava bakrenih cijevi zajedno sa fazonskim komadima uključivo spojnice,t-komadi, lukovi, prijelazni komadi i dr. za spajanje tvrdim lemljenjem ili press-spojem novog električnog bojlera na instalaciju sanitarne vode i instalacije PTV-a, dimenzija. Ø 15 mm m Dobava kuglastih ručnih slavina za montažu na razvode sanitarne vode i PTV-a zajedno sa spojnim i brtvenim materijalom dimenzije R 1/2" kom Montaža sve navedene opreme i materijala, uključivo sve potrebne pomoćne građevinske radove (bušenja, štemanja, uscjecanja šliceva i sl.). 17. Dobava automatskih senzorskih jednoručnih mješalica za toplu i hladnu vodu R 1/2" zajedno sa senzorom pokreta za ugradnju na postojeće umivaonike zajedno sa spojnim i brtvenim materijalom. Senzorska miješalica opremljena je ručkicom za miješanje tople/hladne vode, napajanje 220V i 6 V, u kompletu sa adapterom 220V/6V, kutijom za baterijsko napajanje, uključujući 4x1,5V (AA) baterije, 2 crijeva 1/2" x 500mm. kompl 2 kompl Sitni potrošni materijal, kao što su vijci i matice, zaštitne ( proturne ) cijevi, brtve i sl. 19. Tlačna proba instalacije na nepropusnost vodenim tlakom 50 % većim od radnog tlaka. 20. Ispiranje i dezinfekcija cjevovoda. kompl 1 kompl 1 kompl Uzimanje uzoraka i bakteriološka analiza vode, te analiza sanitarne vode na prisustvo mineralnih ulja i mikrobiološka analiza. Transportni troškovi kompl 1 kompl 1 SANITARNI ČVOROVI

14 9. PARKETARSKI RADOVI 1. Dobava i ugradnja dvokomponentnog laka, tona prema izboru investitora. U cijenu stavke uključiti međubrušenje u dvije ruke i 1x grundiranje na bazi polimera te lakiranje. Uključiti sva potrebna kitanja parketa na nitro-celuloznoj bazi. U cijenu stavke uključiti sav potreban potrošni i spojni materijal, do potpune gotovosti stavke. Obračun po m2 gotove stavke, sve komplet sa svim potrebnim materijalom. m2 295,00 SVEUKUPNO PARKETARSKI RADOVI 10. DRENAŽNI SUSTAV PRIPREMNI RADOVI 1. Geodetsko iskolčenje i snimanje visina trase prije izvedbe: Geodetsko iskolčenje terena oko objekta radi prijenosa visinskih i položajnih točaka radi izvedbe pravilnih padova drenaže i odvodnje prema projektu. kom 1,00 Održavanje čistoće gradilišta i privremenih putova gradilišta 2. Tijekom izvođenja radova, posebno tijekom demontaže betonskog opločenja i iskopa zemlje iz drenažne jame, a sve u smislu Zakona o zaštiti na radu i Planu uređenja radova na gradilištu. kom 1,00 Rezanje asfalta, privremeno uklanjanje betonskih opločnjaka i uklanjanje betona oko zgrade 3. Stavka obuhvaća jednostrano strojno rezanje asfalta uz objekt te uklanjanje dijelova asfalta sa odvozom na deponiju, u širini 1m od objekta na glavnom ulazu. Uklanjajne betonskih elemenata uz objekt na zelenoj površini, utovar i odvoz na deponiju. Svi radovi se izvode u pojasu širine 1m od objekta. a - rezanje asfalta m' 13,00 b - uklanjanje dijelova asfalta, utovar i odvoz na deponiju m 3 1,00 c - asfaltiranje na prethodno obrađenu podlogu m 2 11,00 ZEMLJANI RADOVI: Zemljani radovi pri izradi drenaže: 4. Ručni i strojni iskop zemlje oko objekta za instalaciju drenaže u zemlji III. kategorije. Širina iskopa do 1,00 m i max dubine 1,0 m. Pažljivi rad kod iskopa obzirom na nepoznate uvjete ispod nivoa terena i neposredno uz temelje objekta. Obračun se vrši u sraslom stanju. m 3 170,00

15 Odvoz viška zemlje od iskopa: 5. Utovar i odvoz zemlje od iskopa na planirku na udaljenosti do 10 km. Obračun se vrši u rastresitom stanju. m 3 170,00 ZIDARSKI RADOVI: 6. Planiranje dna rova u padu. Dobava i ugradnja pijeska granulacije 0-8 m/m radi niveliranja padova, a prije ugradnje betonskog rigola. Debljina sloja do 7,00 cm i širine 0,80 m sa laganim sabijanjem i izvedbom padova za drenažu od 1,5%. m 3 9,00 7. Izrada betonskog rigola. Izrada betonskog rigola pasice betonom C 16/20 u rovu za drenažu, prema padovima, u uzdužnom nagibu 1,5%, širine rigola 0,8 m i debljine do 10 cm sa poprečnim padom i utorom za ugradnju PVC drenažne cijevi. m' 150,00 8. Pranje zida vodom Pranje vodom pod pritiskom armiranobetonskog temelja uz drenažni rov od dna rova do kote terena. m 2 150,00 Obrada zidova impregnacijskom mineralnom emulzijom. 9. Impregnacija očišćenih i dobro otprašenih površina zidova sa : sredstvom za povećanje prionjivosti i hidrofobnih svojstava (razrijeđuje se sa vodom u omjeru 1:1, a nanosi se po cijeloj zidnoj površini- (NE SMIJE SE OSUŠITI PRIJE NANOŠENJA SLJEDEĆEG SLOJA ). Sredstvo se nanosi na zid špricanjem, te se nakon najmanje 15 min. nanosi mineralna suspenzija za brtvljenje (do kote terena). tehničke karakteristike: Gustoća po DIN 51757: od 1,12 do 1,15 g/cm³, ph-vrijednost: do 11, nakon učvršćivanja: paropropusnost: > 90 % vodoodbojnost w: 0,5 kg/m²*h 0,5 Učvršćivanje: do 5 N/mm² Učvršćivanje: do 5 N/mm² jednakovrijedan proizvod m 2 150,00

16 Hidroizolacija temelja. 10. Hidroizolacija temelja umjetno modificiranim debeloslojnim premazom sa gumenim punilima. Izolacioni debeloslojni premaz potrebno je nanijeti na most za prianjanje u dva sloja ravnomjerno i bez pora. Drugi sloj trebao bi uslijediti čim se prvi nanos daljnjom obradom više ne oštećuje. Bitumenski premaz se nanosi zupčastim gleterom kojim se ostvaruje definirana debljina sloja pri čemu su odstupanja isključena. Obračun se vrši po površini izoliranih površina. tehničke karakteristike: Baza: Umjetno-bitumenska emulzija sa specijalnim punilima Gustoća gotove mješavine: oko 1,00 kg/dm3 Konzistencija: u obliku paste Sadržaj čvrstih tvari: oko 80 % Otpornost na toplinu AIB: do C Vodonepropustnost po DN 1048 / 7 bara: ispunjena Vrijeme isušivanja*: oko 48 sati Ispitivanje proreza pod tlakom pri 20 C i 70% rel. vlažnosti zraka po građevinskom ispitivanju: ispunjen također i bez pojačavanja Ponašanje tlaka: debljina suhog sloja konstantna Ispitivanje kod tlačnog opterećenja do 0,3 MN/m²: > 80% Debljina sloja: 1 mm svježeg sloja do 0,8 mm debljine suhog sloja jednakovrijedan proizvod m 2 467, Perimetarska zaštita bitumenske izolacije zidova temelja. Dobava materijala i izvedba perimetarske (obodne) zaštite bitumenske hidroizolacije, koja osim mehaničke zaštite ima i toplinska svojstva. Zaštita se izvodi s vodoneupojnim pločama od ekstrudiranog polistirena visoke tlačne nosivosti. Debljina XPS ploča je 5 cm, ʎ=0,033. Ploče se lijepe na osušeni debeloslojni bitumenski premaz po cijeloj površini sa jednokomponentnim premazom na osnovi bitumena modificiranog polimerima (ljepilo za izolacijske ploče) - materijala istovrsnog onom koji je primijenjen u sloju izolacije. U cijenu su uključene vrijednosti svih radova i materijala potrebnih za izvedbu zaštite izolacija. Obračun po m2 izvedene perimetarske zaštite bitumenske hidroizolacije temelja. - XPS 5 cm m 2 150,00

17 Mehanička zaštita hidroizolacije 12. Izvesti 1 sloj čepaste folije kao zaštite hidroizolacije (preklopi su uključeni u obračunske m2 i ne obračunavaju se posebno). Uključivo i završni rubni profil na vertikalnom završetku sa kitanjem reške trajnoelastičnim kitom kompatibilnim sa sistemom hidroizolacione folije. U cijenu su uključene vrijednosti svih radova i materijala potrebnih za izvedbu zaštite izolacija. Obračun po m2 izvedene zaštite bitumenske hidroizolacije temelja. RADOVI PRI IZRADI DRENAŽE: 13. Slijepa prekidna okna drenaže: m 2 150,00 Dobava materijala, izvedba i ugradnja plastičnih perforiranih cijevi PEHD DN 400 (klase čvrstoće SN8) koje će se koristiti kao prekidna okna drenaže. Minimalna dubina okna 40 cm. Dno okna izvesti kao armiranobetonsko sa uređenom kinetom. Podlogu dna okna treba izraditi sa najmanje 10 cm pijeska ili šljunka, koji se dobro sabijaju. Sa obje bočne strane PEHD cijevi treba nasuti istog materijala da se osigura međudjelovanje cijevi i okolnog tla. Prilikom izrade okna izvesti sve projektirane spojeve u okno. Sve radne spojeve izvesti nepropusno. U cijenu stavke uračunati potrebnu količinu betona klase C 20/25, oplatu od glatke drvene građe klase II i ugradnju armature 80 kg/m3 za izradu dna okna. Stavka uključuje ugradnu lijevano-željeznih poklopaca nosivosti 1,5kN za svako okno. Sustav međusobnog spajanja kako pojedinih dijelova samog prekidnog okna, tako i cijevi s prekidnim oknom mora osigurati jednostavnu montažu, sigurnost protiv uzgona, te statičku sigurnost i vodonepropusnost. U jediničnu cijenu uključiti sav potreban materijal i rad za izvršenje. kom 11, Postava drenažnih cijevi: Dobava i ugradnja perforiranih plastičnih drenažninh cijevi DN 160 za odvodnju drenažne procjedne vode ( treba ugraditi na betonsku podlogu od betona C16/20 u uzdužnom nagibu 1,5 %). m' 170,00 Postava geotekstila. Dobava i postava, filtrirajuće folije protiv zamuljivanja drenažnog sustava od netkanog geotekstila. m 2 150, Izrada filtera drenaže. Nabava i doprema materijala i izrada filtera minimalne visine 30 cm od betonskog rigola pasice, propusnosti 10-2 cm/sec. Šljunak za tampon upotrebljava se za drenažni materijal, uz uvijet da ne smije imati finih čestica. Omjer granulacije zrna (8 m/m 30% + 16 m/m 30% + 32 m/m 40%. m 3 45,00

18 Izrada šljunčanog nasipa: 17. Dobava materijala, razastiranje i zbijanje nasipa od šljunka, koji je u funkciji filterskog sloja i kao završna obloga-pasica u zelenim površinama. Debljina podloge do 70 cm. m 3 105,00 Odvodnja oborinskih voda: 18. Nabava materijala i izvedba odvodnje oborinskih voda PVC cijevima sa spajanjem na naglavak, uključivo sav potreban spojni i brtveni materijal. Cijevi se polažu na sloj finog pijeska u zajednički rov sa drenažom. UK SN4 cijevi DN 160 m' 170,00 DRENAŽNI SUSTAV 11. PRISTUPNA RAMPA 1. Izvedba pristupne rampe na glavnom ulazu u školu za potrebe svladavanja visinske razlike prostora kojim se kreću osobe smanjene pokretljivosti. Pri izvedbi u svemu se pridržavati uvjeta iz Pravilnika o osiguranju pristupačnosti građevina osobama s invaliditetom i smanjene pokretljivosti (NN 78/13). Rampu izvesti kao armiranobetonsku sa čvrstom, protuklizno obrađenom površinom. Svijetla širina rampe od najmanje 120cm sa nagibom max. 5%. S obje strane rampe izvesti ogradu sa rukohvatima, prema uvjetima iz Pravilnika. U cijenu stavke uračunati zemljane, armiranobetonske, bravarske i završne radove za izvedbu rampe i njezine potpune gotovosti i funkcionalnosti. obračun prema komadu izvedene rampe kom 1,00 PRISTUPNA RAMPA 12. BRAVARSKI RADOVI 1. Dobava, izrada i montaža metalne zaštitne protuprovalne rešetke na pomoćnom ulazu, sa vratima ukupne dimenzija 550x330 cm. U cijenu stavke uračunati i izvedbu nosača te ispunu između nosivih dijelova rešetke max. veličine otvora 5x5cm. Raster nosivih dijelova rešetke izvesti prema izboru investitora, sve u tonu vanjske stolarije. obračun prema komadu kom 1,00 BRAVARSKI RADOVI

19 DIO 1 - REKAPITULACIJA OPRAVDANI GRAĐEVINSKO OBRTNIČKI RADOVI 1 MONTAŽE I DEMONTAŽE 2 MINERALNA VUNA 3 GIPSKARTONSKI RADOVI 4 LIMARSKI RADOVI 5 STOLARIJA ALUMINIJ 6 FASADERSKI RADOVI 7 SOBOSLIKARSKI RADOVI 8 SANITARNI ČVOROVI 9 PARKETARSKI RADOVI 10 DRENAŽNI SUSTAV 11 PRISTUPNA RAMPA 12 BRAVARSKI RADOVI SVEUKUPNO GRAĐEVINSKO OBRTNIČKI PDV 25% UKUPNO sa PDV-om
