1 Izradio: Građevina: HIDROKON d.o.o Zagreb, Trgovačka 8 PROJEKT REKONSTRUKCIJE VODOOPSKRBNOG CJEVOVODA, NA k.č. 1777, 1713/1 i 1713/2, k.o. Srebreno Mapa: Vrsta projekta (razina i struka): H 0010 GLAVNI I IZVEDBENI PROJEKT REKONSTRUKCIJE VODOOPSKRBNOG CJEVOVODA GLAVNI I IZVEDBENI GRAĐEVINSKI PROJEKT Broj projekta: H PROGRAM KONTROLE I OSIGURANJA KVALITETE Mjesto i datum:

2 0202 PROGRAM KONTROLE I OSIGURANJA KVALITETE 1. OPĆENITO Program kontrole i osiguranja kakvoće izrađen je u skladu sa Zakonom o gradnji (NN br. 153/13). Svi sudionici u građenju, a to su investitor, projektant, revident, izvođač i nadzorni inženjer dužni su pridržavati se odredbi navedenog zakona. Investitor je dužan: povjeriti projektiranje, građenje i stručni nadzor građenja osobama registriranim za obavljanje tih djelatnosti, osigurati stručni nadzor gradnje, po završetku građenja podnijeti zahtjev za obavljanje tehničkog pregleda i izdavanje uporabne dozvole, pridržavati se svih ostalih obveza prema navedenom zakonu. Izvođač radova je po zakonu dužan: graditi u skladu s građevinskom dozvolom, tako izvoditi radove da se ispune bitni zahtjevi za građevinu u smislu pouzdanosti, mehaničke otpornosti i stabilnosti, zaštite od požara, zaštite od ugrožavanja zdravlja ljudi i zaštite okoliša, zaštite korisnika od povreda (sigurnost u korištenju), zaštite od buke, uštede energije i toplinske zaštite, te svih ostalih funkcionalnih i zaštitnih svojstava, ugrađivati materijale, opremu i proizvode predviđene projektom, provjerene u praksi, a čija je kvaliteta dokazana certifikatom sukladnosti ili dobavljačevom izjavom o sukladnosti što dokazuje da je kvaliteta određenog proizvoda u skladu s važećim propisima i normama, osiguravati dokaze o kvaliteti radova te ugrađenih proizvoda i opreme u skladu s projektom i zakonom. U cilju osiguranja ispravnog toka i građenja izvođač mora na gradilištu posjedovati odgovarajuću dokumentaciju te prema njoj obavljati potrebne radnje kako slijedi: posjedovati rješenje o upisu u sudski registar, donijeti rješenja o imenovanju odgovornih osoba, posjedovati građevinsku dozvolu s glavnim projektom i izvedbene projekte sa svim izmjenama i dopunama, voditi građevinski dnevnik i građevinsku knjigu, izraditi elaborat organizacije gradilišta s primijenjenim mjerama zaštite na radu i zaštite od požara, izraditi elaborat montaže konstruktivnih skela i vođenje knjiga montaže, posjedovati elaborat iskolčenja i izvršiti osiguranje iskolčenja građevine, načiniti dokumentaciju o kvaliteti radova i ugrađenim materijalima i opremi, sastaviti izvještaj o ispitivanju betona od strane ovlaštenog poduzeća prema programu ispitivanja, sastaviti zapisnik o tlačnom ispitivanju cjevovoda i građevina prema preporukama proizvođača i važećim propisima, sastaviti zapisnik o ispitivanju nepropusnosti kanala, cjevovoda i građevina, nabaviti odgovarajuće certifikate i uvjerenja za svu ugrađenu opremu, sastaviti zapisnike o montaži opreme, prikupiti jamstvene listove, priložiti upute o pogonu i održavanju, priložiti rezultate ispitivanja - odgovarajuće certifikate i uvjerenja, Stranica 2 od 49

3 podnijeti izvješća o ostalim eventualnim radovima i opremi (vareni spojevi, izolacije i sl.), izraditi projekt izvedenog stanja građevine i katastra instalacija, provesti sva ostala ispitivanja i radnje što nisu navedene, a potrebne su radi osiguranja radova te ugrađenog materijala i opreme. O izvršenim kontrolnim ispitivanjima materijala koji se ugrađuju u građevinu, a koji su predmet ovog Programa potrebno je za cijelo vrijeme građenja voditi dokumentaciju te sačiniti izvješća o pogodnosti primjene-ugradnje ispitivanih materijala na način opisan u ovom Programu ili navedenim Normama. Izvješće o pogodnosti materijala mora sadržavati slijedeće dijelove: naziv materijala, laboratorijsku oznaku uzorka, količinu uzorka, namjenu materijala, mjesto i vrijeme (datum) uzimanja uzoraka te izvršenih ispitivanja, podatke o proizvođaču i investitoru, podatke o građevini za koju se uzimaju uzorci odnosno vrši ispitivanje, prikaz svih rezultata laboratorijskih (terenskih) ispitivanja za koje se izdaje uvjerenje (izvješće) odnosno ocjena u skladu sa ovim Programom i u njemu navedenim Normama, ocjenu i mišljenje o pogodnosti (upotrebljivosti) materijala za primjenu na navedenoj građevini te rok do kojega vrijedi izvješće. Rezultati svih laboratorijskih ispitivanja moraju se redovito upisivati u laboratorijsku dokumentaciju (dnevnik, knjiga ili sl.). Uz dokumentaciju koja prati isporuku proizvoda, proizvođač je dužan priložiti rezultate tekućih ispitivanja koji se odnose na isporučene količine. Za materijale koji podliježu obvezatnom atestiranju izdaje se atestna dokumentacija prema propisima. Izvješća, odnosno rezultati ispitivanja izdaju se na formularima koji nose oznaku ovlaštenog poduzeća uz naznaku mjesta i osoba koje su izvršile ispitivanje. Izvješća te rezultati ispitivanja moraju se pravovremeno dostavljati nadzornom inženjeru. U provođenju stručnog nadzora nadzorna je služba dužna voditi računa: da se građevina gradi u skladu s građevinskom dozvolom i Zakonom o gradnji (NN 153/13), da je kvaliteta radova, ugrađenih proizvoda i opreme u skladu sa zahtjevima projekta, da je ta kvaliteta dokazana propisanim ispitivanjima i dokumentima. Izvođač se prije početka radova dužan detaljno upoznati s projektom i Investitoru, odnosno nadzornom inženjeru na vrijeme dostaviti sve eventualne primjedbe. Zakonska obveza svakog izvođača je potpuno poznavanje i primjena tehničkih uvjeta građenja za ovakvu građevinu. Tijekom građenja su izvođač i nadzorni inženjer dužni provoditi stalnu kontrolu nad ugrađenom opremom i materijalima te obavljenim radovima. Pojavi li se tijekom građenja opravdana potreba za određenim odstupanjima ili manjim izmjenama projekta, izvoditelj je za to dužan prethodno pribaviti suglasnost nadzornog inženjera. Ovaj će prema potrebi upoznati Projektanta s predloženim izmjenama i tražiti njegovu suglasnost. Izvođač je dužan sva odstupanja od rješenja predviđenih projektom nastala tijekom izvođenja radova unijeti u projekt, a po završetku radova Investitoru predati projekt stvarno izvedenog stanja. Izvođač mora za vrijeme trajanja radova obavezno voditi građevinski dnevnik sa svim podacima koje takav dokument predviđa, a svi zahtjevi i priopćenja, kako od strane nadzornog inženjera, tako i strane izvođača, moraju biti upisani u dnevnik. Stranica 3 od 49

4 2. OPĆI UVJETI IZVOĐENJA Izvođač se prilikom izvođenja radova i građevina obuhvaćenih ovim projektom mora u potpunosti pridržavati ovih uvjeta izvođenja. 1. Svi radovi na građevinama obuhvaćenim ovim projektom moraju se izvoditi u skladu sa Zakonom o gradnji i ostalim važećim propisima. 2. U svom se radu izvođač dužan pridržavati važećih propisa, mjera higijensko-tehničke zaštite i svih pravila struke i uzanci za određenu vrstu radova. 3. Izvođač je na gradilištu obvezan imati svu zakonima i propisima predviđenu dokumentaciju, a obvezan je voditi i sve propisane dokumente i evidencije. 4. Za propuste izvođača i za štete nastale njegovom krivnjom te za štete nastale višom silom investitor nije odgovoran. 5. Jedinična cijena se odnosi na jediničnu mjeru određene stavke troškovnika i uključuje u sebi sve potrebne materijale, glavne i pomoćne radove, upotrebu svih pomoćnih sredstava, uređaja i alata te sve potrebne transporte materijala, alata, opreme, uređaja i radnika potrebnih za kompletnu izvedbu te stavke do pune pogonske sposobnosti. Jediničnom cijenom stavke su obuhvaćeni i svi pripremni radovi potrebni za njenu izvedbu. Ponuditelj je obvezan, u sklopu izrade i davanja ponude za radove opisane u ovom projektu, upozoriti investitora na nedostatke u opisima i rješenjima u danim stavkama troškovnika. Neobuhvaćene radove, materijale, opremu ili nedostatna rješenja što će se tom prilikom ustanoviti, ponuditelj će u dogovoru s investitorom i projektantom obuhvatiti ponudbenim predračunom, opisom i cijenom. U jediničnoj cijeni stavki su obuhvaćeni svi troškovi izvođenja koji ulaze u sastav jediničnih cijena kao i svi ostali troškovi nužni za izvođenje ugovorenih radova iz ovog projekta. 6. Jediničnim cijenama svih ugovorenih radova se moraju obuhvatiti svi radovi i troškovi oko organizacije i formiranja, te rasformiranja gradilišta, čišćenja gradilišta od sveg preostalog materijala, privremenih građevina, alata, strojeva i opreme. Građevina obuhvaćena ugovorom o građenju i ovim projektom se mora investitoru predati potpuno uredna i očišćena. 7. Izvođač je obvezan osigurati ugovorenu građevinu, odnosno radove protiv svih rizika uobičajenih kod izvođenja na lokaciji na kojoj će se izvesti projektirane građevine. Oprema osiguranja se mora obuhvatiti jediničnim cijenama ugovorenih radova. Sve štete što nastanu na građevini i gradilišnom području za vrijeme izvođenja ugovorenih radova te njihovu sanaciju je obavezan snositi izvođač. Za sve štete nastale za vrijeme izvođenja ugovorenih radova na obližnjim pokretnim i nepokretnim građevinama i imovini trećih osoba uslijed izvođenja radova ili nedovoljne zaštite izvođača prema tim građevinama od utjecaja gradilišta odgovornost snosi izvođač. Izvođač je obavezan i nadoknaditi sve te štete osim ako do njih nije došlo uslijed radnji na koje je izvođač bio obavezan izričitim nalogom investitora. 8. Ovdje dani uvjeti izvođenja ne oslobađaju izvođača obveze da u ponuđenim ugovorenim jediničnim cijenama stavki ne obuhvati sve elemente troškova što osiguravaju kvalitetan i kontinuiran rad u ugovorenom roku izvođenja bez obzira na vremenske prilike. Gotove građevine se moraju kvalitetno i tehnički ispravno izvesti. Ovi uvjeti daju pravo izvođaču na reklamacije ili nadoknadu troškova isključivo zbog neomogućenog kontinuiranog rada do čega je došlo krivnjom investitora, što je izvođač dužan dokazati. 9. Izvođač preuzima obvezu potpunog dovršenja svih ugovorenih radova do isteka ugovorenog roka prema priloženom vremenskom planu građenja, bez obzira na vremenske uvjete na gradilištu. Izvođač ima pravo na produljenje roka izvođenja samo u slučajevima navedenim u ovim uvjetima. Stranica 4 od 49

5 Izvede li izvođač kvalitetno radove prije isteka roka izvedbe, pripada mu ugovorena premija. Ukoliko pak svojom krivnjom ne izvede radove u ugovorenom roku, obvezan je investitoru platiti ugovorene penale. 10. Investitor i izvođač ne mogu zahtijevati izmjenu ugovorenih jediničnih cijena osim pod uvjetima, na način i iz razloga navedenih u Zakonu o obveznim odnosima (35/05 i 41/08) i Zakona o gradnji (NN 153/13). 11. U slučaju zastoja ili prekida rada koji su nastali krivnjom investitora, a troškovi nisu ukalkulirani u jedinične cijene stavaka ili ih izvođač nije na drugi način obuhvatio, izvođaču radova će se priznati prava samo na stvarne troškove nastale uslijed prekida rada, proračunate prema elementima strukture cijena što moraju biti priloženi u ponudbenom predračunu. Analizu troškova izvođač mora dati investitoru na kontrolu. Ukoliko je samo dio gradilišta krivnjom investitora bio u prekidu, nadoknada će se obračunati razmjerno stvarnom prekidu prema sredstvima i ljudima koji nisu mogli raditi. Izvođaču se neće priznati troškovi zastoja ili prekida rada unatoč toga što su nastali krivnjom investitora ukoliko je izvođač mogao na drugim dijelovima radilišta intenzivirati obavljanje radova boljom organizacijom. 12. Izvođač je na zahtjev investitora obavezan izvesti nepredviđene i naknadne radove uz prethodno dogovorene i utvrđene jedinične cijene. Jedinične cijene ovih radova se moraju odrediti na osnovu elemenata od kojih su sačinjene i jedinične cijene ugovorenih radova. Ovi elementi se moraju priložiti ugovoru o građenju (cijene materijala, radne snage s faktorom i korištenja mehanizacije). Naknadnim i nepredviđenim radovima će se smatrati svi oni radovi što nisu obuhvaćeni osnovnim ugovorom o građenju, a koje je neophodno izvesti da bi se građevine potpuno kompletirale. Nalog za izvođenje ovih radova daje nadzorni inženjer investitora upisom u građevinski dnevnik ili posebnim pismenim nalogom. S izvođenjem radova se može započeti tek nakon obostranog potpisivanja aneksa ugovoru o građenju. 13. Obračun izvedenih radova će se vršiti putem privremenih mjesečnih situacija uz primjenu ugovorenih jediničnih cijena, ukoliko ugovorom nije drukčije određeno. Obračun količina izvedenih radova će se obaviti na način kako je predviđeno predračunom i uvjetima iz ovog projekta. 14. Garantni rokovi za izvedene radove, odnosno izgrađene građevine će se utvrditi ugovorom o građenju, a prema važećim tehničkim propisima za građevinarstvo. 15. Za vrijeme garantnog roka izvođač je obvezan kvalitetno otkloniti sve nedostatke građevinskozanatskih radova i ugrađene opreme i uređaja po pismenoj obavijesti investitora. Otklanjanju nedostatka mora pristupiti najkasnije 15 dana po primitku obavijesti. Ne započne li izvođač radova u tom roku s otklanjanjem nedostataka, investitor može radove ustupiti drugom izvođaču, a na trošak glavnog izvođača, uz pismenu obavijest istome. 16. Prije davanja ponude izvođač je obvezan od investitora zatražiti primjerak projekta da ga prouči i tražiti da ga se upozna s trasom cjevovoda i lokacijama ostalih građevina. Izvođač je obvezan proučiti mogućnost realnog izvođenja svih projektiranih građevina u cjelini i svih njihovih dijelova posebno prema danim projektnim rješenjima. Ukoliko to s raspoloživom tehnologijom izvođenja nije u mogućnosti, mora sporazumno s projektantom naći zadovoljavajuća rješenja. Na osnovu tih podataka izvođač daje ponudu u kojoj mora obuhvatiti sve što je vezano uz specifičnosti lokacije budućeg gradilišta. Eventualni naknadni troškovi se po tim osnovama neće priznavati nakon ugovaranja radova. Upoznavanje izvođača s lokacijama građevina te ostalim neophodnim podacima za formiranje budućeg gradilišta i slično će se utvrditi zapisnički. Stranica 5 od 49

6 17. Investitor si pridržava pravo pravovremeno korigirati kraće dijelove trase cjevovoda i neznatno mijenjati položaj ostalih građevina. U tim će se slučajevima obračun izvedenih radova vršiti po ponudbenim, odnosno ugovorenim jediničnim cijenama. Izvrši li pak izvođač bilo kakve korekcije predanog mu projektnog rješenja i po njima izvede građevinsko-zanatske radove ili ugradi opremu i uređaje drugačijeg tipa no što je predviđeno projektom, ne zatraživši prethodno suglasnost investitora i projektanta, snosi punu odgovornost za eventualne probleme i nedostatke što će se javiti. Izvođaču se neće priznavati i posebno doplaćivati ugradnja skupljeg i kvalitetnijeg materijala i opreme od one što je navedena u troškovniku i kao takva ušla u ugovor o građenju. 18. Za normalno i nesmetano izvođenje ugovorenih radova na cjevovodima će se izvođaču osigurati radni pojas s obje strane od osi projektiranog cjevovoda. Granice gradilišta za ostale građevine će odrediti investitor u dogovoru s nadležnom gradskom službom, odnosno vlasnicima susjednih građevina. 19. Iskopi se obračunavaju bez obzira na stvarnu kategoriju terena. Stoga je izvođač obvezan prije davanja ponude u dogovoru s investitorom obići lokacije građevina i na temelju procjene vlastitih stručnjaka dati jedinične cijene iskopa što se neće mijenjati na osnovu stvarne situacije nakon otkopavanja. 20. Izvođač je obvezan kod izvođenja pojedinih dionica cjevovoda na prometnim površinama osigurati promet pješaka i vozila preko iskopanih kanala pomoću odgovarajućih montažnih građevina prema tehničkim uvjetima nadležne službe. Također, izvođač je obvezan postaviti svu propisanu prometnu signalizaciju, a po potrebi provesti drugačije odvijanje prometa za vrijeme izvođenja radova na prometnicama. Troškovi proizišli iz prethodnih mjera u svezi odvijanja normalnog prometa za vrijeme izvođenja radova na prometnicama se moraju uračunati u jedinične cijene stavaka osim ako troškovnikom nisu posebno obuhvaćeni. 21. Izvođač radova nakon ugovaranja radova može zaključivati ugovore za dobavu gotove opreme i njenih dijelova od specijaliziranih proizvođača te za njihovu ugradnju. Prije naručivanja opreme obvezan je konzultirati se s nadzornim inženjerom. Ukoliko mu je neophodno, izvođač može izraditi radioničke nacrte pojedinih dijelova građevine ili opreme o vlastitom trošku. 22. Na zahtjev izvođača investitor je obvezan u dogovorenom roku, po izvršenoj ugradnji opreme i uređaja i nakon isteka ugovorenog roka za uhodavanje i probni pogon, oformiti primopredajnu komisiju koja će u njegovo ime preuzeti opremu i uređaje. U njoj moraju biti ovlaštene osobe investitora (nadzorni inženjer), izvođača radova, isporučitelj opreme i projektanta. O zaključcima komisije će se sačiniti zapisnik. Primi li komisija opremu i uređaje bez primjedbi, započinje teći garantni rok isporučioca opreme. U protivnom se moraju otkloniti nedostaci i nakon toga ponovno zatražiti primopredaja. Troškovi probnog pogona (pogonska energija opreme i uređaja, mazivo, voda i slično te osoblje za upravljanje) moraju biti uključeni u jediničnu cijenu stavki što se odnose na to. Jediničnom cijenom tih stavki treba obuhvatiti obučavanje osoblja investitora za rukovanje opremom i uređajima, osim ako nije drugačije precizirano. Izvođač radova, odnosno isporučitelj opreme i uređaja je obvezan dati pismene upute investitoru za rukovanje uređajem i za njegovo održavanje. Takve upute moraju biti postavljena na vidljivo mjesto na samoj građevini. 23. Izvođač mora u ponuđenim, odnosno ugovorenim jediničnim cijenama stavki obuhvatiti sve troškove higijensko-tehničkih zaštitnih mjera što ih je obvezan sprovesti na gradilištu za zaštitu svojih radnika te zaštitu okoline i prolaznika. Stranica 6 od 49

7 Sve eventualne štete ili posljedice po ljude i pokretne i nepokretne građevine radi nepoduzimanja svih propisanih HTZ mjera za vrijeme izvođenja radova, od uvođenja izvođača u posao do konačne primopredaje gotovih građevina, snosit će izvođač. 24. Sve eventualne razlike u količinama stvarno izvedenih i ugovorenih radova će se obračunavati isključivo prema ugovorenim jediničnim cijenama. 25. Izvođač može vršiti izmjene rješenja u predanom mu projektu samo u slučaju da nedvojbeno dokaže kako je predloženo rješenje ekonomičnije i kvalitetnije te kako osigurava bolje uvjete rada uređaja, a uz punu suglasnost projektanta i investitora. 26. Ponuditelj u svojoj ponudi mora posebno dostaviti: - popis sličnih građevina koje je do sada izradio, - popis radnika po specijalnostima koji će biti zaposleni na gradilištima s vremenskim trajanjem te popis strojeva i opreme s njenim stanjem što će je koristiti za izvođenje ponuđenih radova, - vremenski plan odvijanja izvođenja ponuđenih radova po građevinama i etapama izgradnje. 27. U slučaju svih sporova što bi mogli proisteći prilikom izvođenja ugovorenih radova, a u svezi s primjenom ovih općih uvjeta izvođenja i svih ostalih izvedbenih projekata, rješenje će se nastojati pronaći sporazumno, radom predstavnika svih zainteresiranih strana i nezainteresiranih eksperata. U slučaju da se sporazumno ne pronađe zadovoljavajuće rješenje spora, ugovorit će se nadležnost stvarno nadležnog suda. 3. OPĆI OPIS RADOVA Sve radove predviđene ovim projektom treba u svemu izvesti prema općim tehničkim uvjetima izvođenja i prema detaljnim opisima danim u stavkama troškovnika. Jediničnim cijenama je obuhvaćeno slijedeće: a) Materijali: U jediničnu cijenu materijala je uračunata sama dobavna cijena materijala, svi transportni troškovi, uključujući utovare i istovare s prijevoznih sredstava s dozvoljenim rasturima, među uskladištenja i slične manipulacije s materijalima, doprema do mjesta ugradnje i sl. Materijali se prilikom uskladištenja moraju osigurati kako bi ostali potpuno kvalitetni do trenutka ugradnje u projektirane građevine. b) Radovi: Pod radovima se podrazumijevaju svi radovi potrebni za dobavu, transportiranje, uskladištenje i ostale manipulacije s materijalima i opremom, ukoliko već nisu obuhvaćeni cijenom materijala. Zatim slijede radovi na pripremi (miješanje, močenje, rezanje, krojenje, oblikovanje i dr.) i transportima do mjesta ugradnje pa radovi oko ugradnje materijala i opreme. Nakon ovih radova slijedi njegovanje ugrađenih materijala prema zahtjevima proizvođača i standardima, zaštita ugrađene opreme i uređaja od oštećenja, uzimanje propisanih uzoraka za ispitivanje i sl. Na koncu slijedi čišćenje gotovih dijelova i čitave građevine te gradilišta od ostataka materijala i opreme, demontiranje gradilišnih deponija i skladišta, uređenje okoline građevine i gradilišta te gradilišnih i pristupnih putova. c) Faktori: Za svu radnu snagu tj. radove, u cijenu koštanja stavki se uključuje faktor strukture cijena što je određen zakonskim propisima, a sastavljen prema elementima izvođača koji će preuzeti radove. Osim onog što je propisano, u faktor cijene su uključeni i svi režijski radovi oko pripreme, uređenja i demontiranja gradilišta. Režijski sati za sve radove opisane predračunom se neće posebno priznavati. Stranica 7 od 49

8 d) Pomoćna sredstva: U pomoćna sredstva za izvršenje jedne stavke spada korištenje svih alata, opreme, uređaja i sl. koji se ne ugrađuju i montiraju na građevinu, već su neophodni za njegovu izvedbu, a zatim se koriste na narednim gradilištima i građevinama. Upotreba pomoćnih sredstava u građenju i izvođenju je višekratna i određena propisima. Između ostalog, tu spadaju sve vrste skela za rad, izvedbu elemenata građevine te transport materijala i radnika, oplate i slično. Skela Skele se postavljaju svugdje gdje je to projektnim rješenjima neophodno da bi se određeni rad na izvedbi dijela građevine te ugradnji opreme i uređaja mogao nesmetano odvijati i obaviti. Pri obračunu korištenja skele se obuhvaća propisana amortizacija skele, radnici potrebni za izradu, postavu i skidanje skele te utrošak potrošnog materijala potrebnog za postavu skele i njeno učvršćenje. Uključena je izrada, odnosno korištenje nogara za rad na manjim visinama, premještanje nogara te postava i premještanje pristupnih ljestava. Obuhvaćena je i doprema skele s centralnog skladišta izvođača na gradilište te njeno čišćenje i otprema u centralno skladište nakon završetka radova. U skele spadaju sve razupore, podupore, osiguranja od urušavanja i obrušavanja te pomoćni mostovi za ručno i strojno prebacivanje materijala i radnika na veće visine. Izrada, postava, skidanje, tj. korištenje svih vrsta skela se neće posebno obračunavati, već su svi ovi troškovi obuhvaćeni jediničnom cijenom stavke za čiju je izvedbu neophodna bilo koja vrsta skele. Oplata Oplate se postavljaju prilikom izvođenja betonskih, armirano-betonskih i sličnih dijelova građevina prema detaljnim građevinskim nacrtima ili posebnim nacrtima oplata. U jediničnim cijenama stavaka obuhvaćeno je višekratno korištenje oplate, već prema tome koja vrsta oplate se primjenjuje, njena izrada, postava i skidanje, utrošak čavala, žice, skoba, spona i ostalog potrebnog potrošnog materijala, transporti između skladišta i mjesta postave i natrag, izrada, postava i učvršćenje svih potrebnih podupirača i razupiraća potrebnih da se oplata ne deformira pod teretom ugrađenog materijala. Zatim, vlaženje oplate prije ugradnje betona, mazanje zaštitnim sredstvima, čišćenje nakon skidanja, vađenje čavala, žice i drugo. Oplate se ne obračunavaju posebno, već su obuhvaćene jediničnom cijenom stavki za čiju su izvedbu neophodne, osim ako nije potrebna posebna oplata koja je obuhvaćena posebnom stavkom. e) Izmjere: U pogledu izmjera mjerodavne količine su dane dokaznicom mjera koja je sastavni dio troškovnika i u svemu su određene prema uputama iz prosječnih normi u građevinarstvu za određenu grupu radova, uključujući sve dodatke i odbitke količina radova i materijala za svaki rad. Izvođaču se neće priznavati količine prema stvarnim izmjerama nakon izvedbe pojedine stavke, već se u ponuđenoj odnosno ugovorenoj jediničnoj cijeni mora uračunati eventualna razlika između stvarno izvedenih i projektnih količina. Iznimno, izvođaču će se priznati stvarno izvedena količina radova neke stavke ako je tako naznačeno u opisu stavke. Stranica 8 od 49

9 f) Kontrola : Da bi se osigurali kvalitetno izvođenje radova potrebno je imati uvid u kontrolu sastavnih materijala i izvršenih radova Kontrola sastoji se od: Ispitivanje pogodnosti materijala obzirom na namjenu utvrđuje se prethodnim ispitivanjem. Svojstva materijal moraju zadovoljiti zahtjeve Općih tehničkih uvjeta. Tekuće kontrole obavlja Izvođač o svom trošku. Količina i vrste ispitivanja navedene su Općim tehničkim uvjetima za radove na cestama Kontrolnog ispitivanja obavlja se radi provjere proizvoda i izvedenih radova sa svojstvima propisanim Općim tehničkim uvjetima, ovisno o vrsti i namjeni materijala. Za materijale koji podliježu Naredbi o obaveznom atestiranju Državnog Zavoda za normizaciju, uzorkovanje i ispitivanje radi izdavanja atesta obavlja isključivo ovlaštena organizacija. Provjere uskladištenog materijala kojom se utvrđuje kvaliteta uskladištenog materijal na deponijima, silosima, cisternama i sl PRETHODNI I PRIPREMNI RADOVI U prethodne i pripremne radove spada iskolčenje građevina i trasa cjevovoda prema projektu. Prije početka iskopa Investitor mora od svih mogućih vlasnika podzemnih instalacija na projektiranoj dionici zatražiti izlazak na teren i obilježavanje njihovih postojećih instalacija na terenu. S time moraju biti upoznati svi sudionici u građenju Nadzor, Izvođač i svi ostali. Izvoditelj preuzima iskolčenu trasu po obilasku svih iskolčenih dijelova građevine, po HRN U.E Ispravna iskolčenja predaju se izvođaču zapisnički i od tada ih on je obvezan održavati te po potrebi obnavljati o svom trošku. Prije čišćenja terena od raslinja, odnosno otpočinjanja iskopa, izvođač je dužan geodetski osigurati sve glavne točke iskolčenja, položajno i visinski te odrediti privremene repere radi kontrole izvedenih građevina. Slijede radovi što obuhvaćaju postavu propisane prometne signalizacije za sve radove što će se obavljati na prometnim i njima bliskim površinama, ograđivanje gradilišta, manipulativnih površina i odlagališta materijala, strojeva i opreme. Zatim valja obaviti osiguranje susjednih površina, građevina, pješačkih prolaza i prilaza do stambenih i ostalih građevina tijekom izvođenja radova od opasnosti gradilišta i po okolinu opasnih građevinskih i ostalih radova. Nakon toga je sve pokretne građevine potrebno premjestiti izvan granica trase cjevovoda, odnosno izvan granica gradilišnih građevina. Izvođač radova će pokretne građevine premjestiti na mjesta prema uputama nadzornog inženjera gdje će ih se postaviti na način kako odrede vlasnici, tj. nadzorni inženjer. Izvođenje radova na gradilištu će Ukoliko trasa ide postojećom asfaltiranom cestom, prvo treba izvesti ravno zasijecanje asfalta po rubovima iskopa, te razbijanje asfaltnog sloja u svemu prema opisu u troškovniku. Obloga se skida u minimalnoj širini nužnoj za normalno izvođenje projektirane građevine i uspostavu dobre veze između nove i stare konstrukcije kolnika. Pripremni radovi izvođača na gradilištu obuhvaćaju dopremu, postavu i kasnije demontiranje gradilišnih građevina. Stranica 9 od 49

10 3.2. ZEMLJANI RADOVI OPĆENITO Za izvođenje iskopa Izvođač je dužan izvršiti sve potrebne pripremne radove u svemu prema projektu organizacije građenja koji je prethodno odobren od nadzornog inženjera. Izvođač je dužan obavljati (osiguravati) tekuću kontrolu mjera i nagiba, evidenciju kategorija materijala u iskopima, a dokaze o ispravnosti treba podnijeti nadzornom inženjeru. Sve gotove površine moraju biti izvedene prema projektu ili zahtjevima nadzornog inženjera i to glede uzdužnih padova, poprečnih nagiba i zadovoljavajućih ravnosti. Iskope temeljnih jama i rovova izvoditi odgovarajućim strojevima, uz potrebnu zaštitu. Temeljne jame nakon iskopa mora pregledati stručnjak geomehaničar, te zajedno s nadzornim inženjerom potvrditi da izgled jame i kvaliteta tla odgovaraju geotehničkim podacima prema kojima su temelji projektirani i da je sve obavljeno u skladu s Pravilnikom o tehničkim normativima za temeljenje građevinskih objekata (N.N. 15/90). Nakon toga može se pristupiti betoniranju temelja. Ako je tlo slabije, u odnosu na predviđenu, potrebno je to upisati u građevinski dnevnik i konzultirati odgovornog projektanta konstrukcije KLASIFIKACIJA ISKOPA Iskop je klasificiran: - Prema načinu iskopa na: iskop u širokom otkopu iskop u uskom otkopu - iskop rova - Prema vrsti iskopanog materijala na: iskop zemljanih materijala iskop tvrde stijene - Obzirom na prisustvo vode na: iskop u suhom iskop u vodi Pod iskopom u "suho" podrazumijeva se sav iskop koji se vrši do 0.5 m ispod razine podzemne ili oborinske vode u vrijeme vršenja iskopa, odnosno uz procjednu ili oborinsku vodu. Iskop pod vodom je sav iskop koji se vrši dublje od 0.5 m ispod razine podzemne vode i postojećih vodotoka u vrijeme vršenja iskopa, tj. na prekopima postojećih vodotoka METODE RADA Bez obzira na zahtjev ovih tehničkih uvjeta prema kojima je Izvođač dužan zatražiti i dobiti odobrenje projekta organizacije i metode rada. za sve poslove isključivo je odgovoran Izvođač, uključivo i odgovornost za sigurnosne i zaštitne mjere koje treba poduzeti za vrijeme izvođenja radova. Sve iskope treba izvršiti prema profilima predviđenim visinskim kotama i propisanim nagibima po projektu, odnosno po zahtjevima nadzornog inženjera. Taj rad zahtijeva i čišćenje svih neprikladnih mjesta u zemljanom materijalu koja traže posebna zaštitna sigurnosna rješenja kao što je osiguranje rastresenih zona, džepova, izvora vode (zamjenski materijal). U toku iskopa nadzorni inženjer će određivati eventualne promjene nagiba kosina obzirom na osobinu materijala, geološke uvjete i druge pojave koje Izvođač mora uzeti u obzir u toku rada. Pri izvođenju radova treba paziti da ne dođe do potkopavanja ili oštećenja kosina i iskopa koje su projektom predviđene. Svaki takav slučaj Izvođač je dužan naknadno sanirati po uputama nadzornog inženjera s tim da nema pravo zahtijevati bilo kakvu odštetu. Stranica 10 od 49

11 UPORABA ISKOPANOG MATERIJALA Sav preostali materijal mora se prema odluci nadzornog inženjera odvoziti na deponije ili se njime zapunjavaju jaruge i slične udubine u terenu, te se mora razastrijeti po okolnim neravninama. Ukoliko i nakon toga ostane materijala i on se mora odvesti na deponije udaljenosti do 10 km, tj. transport će se regulirati posebnim uvjetima TOLERANCIJE KOD ISKOPA Izvođač mora iskop izvršiti prema projektnoj i tender dokumentaciji, te uz usuglašavanje samog rada na terenu sa nadzornim inženjerom, uz slijedeće tolerancije dimenzija: - za iskop u suhom široki iskop + 20 cm/-5 cm iskop rova +10 cm/-3 cm za širinu + 3 cm/-2 cm za niveletu - za iskop pod vodom iskop rova + 20 cm/-5 cm za širinu uključujući i iskop objekata duž trase, te + 10 cm/-2 cm za niveletu TRANSPORT Sav višak iskopanog materijala koji je preostao nakon radova treba utovariti u vozila i transportirati na deponiju.osim viška iskopa, na ove deponije odlaže se i sav ostali materijal proistekao izvođenjem radova (otpad itd.), a troškovi odlaganja su uračunati u jediničnu cijenu iskopa. Materijal se u načelu transportira najkraćom trasom između težišta iskopa i nasipa ili deponije. Transport će se vršiti samo po javnim putovima, a izvan javnih putova samo po odobrenju nadzornog inženjera. Svi troškovi koji nastanu zbog transporta izvan ekspropriranih površina i javnih putova padaju na teret Izvođača. Troškovi izgradnje i održavanja pristupnih putova i potrebnih rampa za prilaz objektu padaju na teret Izvođača. Troškovi transporta uključeni su u jediničnu cijenu iskopa OBRAČUN Mjere se stvarne količine iskopanog materijala u sraslom stanju u m3 po projektu. Ukoliko se tijekom iskopa iskažu znatne razlike (> 2%) od projektiranih, osnova za izmjeru su uzdužni profili terena, snimljeni prije početka iskopa i po završenom iskopu u okviru Projekta ili promjena koje je odobrio nadzorni inženjer. Uzdužni profili postaju mjerodavni za obračun tek onda kada ih ovjere potpisom nadzorni inženjer i Izvođač. Normalni poprečni profili iz projekta su nepromjenjivi za obračun, bez obzira na promjenu tehnologije, razupiranje, podzemnu vodu, kategoriju i vrstu materijala u kojem se vrši iskop. Transport materijala je uključen u jediničnu cijenu. Uz transport je uključen još utovar, istovar i razastiranje materijala na određeno mjesto ugradnje ili na deponij. Svi ostali troškovi koji nastanu iskopom izvan granice predviđenih Projektom ili transportnom trasom, a bez dozvole nadzornog inženjera, padaju na teret Izvođača, uključujući tu i odštetu za uništeno zemljište i kulture, kao i sve ostale štete koje bi uslijed toga nastale. Stranica 11 od 49

12 3.3. BETONSKI I ARMIRANOBETONSKI RADOVI OPĆI PODACI I DEFINICIJE Primjena općih tehničkih uvjeta Ovi tehnički uvjeti i program kontrole i osiguranja kvaliteta (u daljnjem tekstu Tehnički uvjeti) sadrže tehničke uvjete izvođenja radova, tehnologiju izvođenja, način ocjenjivanja. Tehnički uvjeti vrijede za radove na konstrukciji i za radove koji se naknadno odrede na gradilištu, a koji su neophodni za potpuno dovršenje predmetne građevine. Primjena ovih Tehničkih uvjeta je obavezna. Ovi tehnički uvjeti izrađeni su sukladno Zakonu o gradnji (NN br. 153/13), Tehničkom propisu za betonske konstrukcije i njegovim izmjenama i dopunama (TPBK-NN 139/09, 14/10, 125/10 i 136/12) i Tehničkom propisu za čelične konstrukcije (TPČK NN 112/08, 125/10, 73/12 i 136/12). Svi sudionici u građenju (investitor, izvođač i dr.) dužni su se pridržavati odredbi navedenog zakona i tehničkih propisa Investitor je dužan: i. Projektiranje, građenje i nadzor povjeriti osobama ovlaštenim za obavljanje tih djelatnosti ii. iii. iv. Prije gradnje ishoditi rješenje o uvjetima građenja, potvrdu glavnog projekta, odnosno građevinsku dozvolu Osigurati stručni nadzor nad građenjem Po završetku gradnje poduzeti potrebne radnje za obavljanje tehničkog pregleda i ishođenje uporabne dozvole v. Pridržavati se ostalih obveza po navedenom zakonu Izvođač je dužan i. Graditi u skladu sa uvjetima građenja, potvrdom glavnog projekta, odnosno građevinskom dozvolom i izvedbenim projektom ii. Za vođenje radova postaviti osobe prema Zakonu o gradnji (NN br. 153/13). iii. iv. Radove izvoditi na način da zadovolje svojstva u smislu pouzdanosti, mehaničke otpornosti i stabilnosti, sigurnosti za slučaj požara, zaštite zdravlja ljudi, zaštite korisnika od povreda, zaštite od buke i vibracija, toplinske zaštite i uštede energije, zaštite od korozije, te ostala funkcionalna i zaštitna svojstva. Ugrađivati materijale, opremu i proizvode predviđene projektom i osigurati dokaze uporabljivosti, sukladnosti, kvaliteti u skladu sa Zakonom o gradnji (NN br. 153/13). v. Sastaviti pisanu izjavu o izvedenim radovima i uvjetima održavanja građevine. vi. Svakodnevno voditi evidenciju o promjenama učinjenim s obzirom na projekt, kako bi poslužili za izradu projekta izvedenog stanja. Stranica 12 od 49

13 Dokumentacija Da bi se osigurao ispravan tok i kvaliteta građenja, Izvođač mora na gradilištu posjedovati odgovarajuću dokumentaciju za građenje i pridržavati se nje kako slijedi: i. Potvrdu glavnog projekta i dokumentaciju koja je njoj prethodila ii. iii. iv. Glavni projekt Izvedbeni projekt Rješenja o imenovanju odgovornih osoba v. Zapisnik o iskolčenju objekta i način osiguranja stalnih točaka iskolčenja, izrađen od ovlaštene osobe vi. vii. viii. ix. Projekt betona Elaborat o organizaciji gradilišta, plan izvođenja radova s mjerama zaštite na radu i zaštite od požara Uredno vođen građevinski dnevnik i građevinsku knjigu s ucrtanim izmjenama i dopunama Dokumentaciju o kvaliteti radova i ugrađenog materijala i opreme (isprave o sukladnosti, dokaze uporabljivosti, otvrde o ispitivanjima, tehnička dopuštenja, certifikati, atesti,) a naročito: a) Program ispitivanja ugrađenog betona i Izvještaje o ispitivanju betona od strane ovlaštene institucije b) Dokaze sukladnosti čelika za armiranje i uporabljivosti armature, dokaze sukladnosti proizvoda od čelika i dodatnog materijala za zavarivanje, te zavarljivost proizvoda od čelika i armaturnih šipki upotrijebljenih za sidrenje u beton. c) Izvještaje o svim ostalim ispitivanjima koja su provedena po nalogu ispitivanju nadzornog inženjera ili bez njegovog naloga, a koja su potrebna radi dokazivanja izvedenih radova i ugrađenih materijala Kontrolna ispitivanja O izvršenim kontrolnim ispitivanjima materijala koji se ugrađuje u građevinu mora se cijelo vrijeme građenja voditi evidencija te sačiniti izvješće o pogodnosti ugrađenih materijala sukladno projektu, ovom programu ili citiranim pravilnicima, normama i standardima. Izvješće o pogodnosti ugrađenih materijala mora sadržavati sljedeće dijelove: i. Naziv materijala, laboratorijsku oznaku uzorka, količinu uzoraka, namjenu materijala, mjesto i vrijeme (datum) uzimanja uzorka te izvršenih ispitivanja, podatke o proizvođaču i investitoru, podatke o građevini za koju se uzimaju uzorci odnosno vrši ispitivanje, podatke o dostavnici materijala sa količinom. ii. iii. Prikaz svih rezultata, laboratorijskih, terenskih ispitivanja za koja se izdaje uvjerenje odnosno ocjena. Ocjenu i mišljenje o pogodnosti (uporabljivosti) materijala za primjenu na navedenoj građevini te rok do kojega vrijedi izvješće. Uzimanje uzoraka i rezultati laboratorijskih ispitivanja moraju se upisivati u laboratorijsku i gradilišnu dokumentaciju (građevinski dnevnik) Stranica 13 od 49

14 Uz dokumentaciju koja prati isporuku proizvoda ili poluproizvoda proizvođač je dužan priložiti rezultate tekućih ispitivanja koja se odnose na isporučene količine, a dokumentacija mora sadržavati sljedovitost indetifikacije proizvoda i isprava o sukladnosti toga proizvoda. Za materijale koji podliježu obveznom atestiranju mora se izdati atestna dokumentacija sukladno propisima Sva izvješća, atesti i drugi dokazi moraju se odmah po dobivanju dostaviti i nadzornom inženjeru. Po završetku svih radova izvođač je obavezan izraditi elaborat izvedenog stanja građevine i izvedenog stanja podzemnih instalacija Standardi Za građevne proizvode prema članku 6. TPBK (NN br. 139/09, 14/10, 125/10 i 136/12) i članku 4. TPČK (NN 112/08), svojstva, dokazivanje, potvrđivanje, označavanje, ispitivanje, posebnosti te kontrolni postupci, primjenjivati će se i provoditi u skladu s člankom 14. i 13. te prilozima istih propisa. Ukoliko neki proizvodi nisu obuhvaćeni ovim standardima, potvrđivanje sukladnosti provoditi će se prema tehničkim dopuštenjima za te proizvode BETONSKI I ARMIRANOBETONSKI RADOVI a. Beton proizveden prema odredbama Tehničkog propisa za betonske konstrukcije (NN br. 139/09, 14/10, 125/10 i 136/12) i ovih tehničkih uvjeta ugrađuje se u betonsku konstrukciju prema projektu, normi HRN EN , i normama na koje ta norma upućuje. U glavnom projektu je specificiran razred tlačne čvrstoće prema normi HRN EN b. Izvođač mora prema normi HRN EN prije početka ugradnje provjeriti je li beton u skladu sa zahtjevima iz projekta betonske konstrukcije, te je li tijekom transporta betona došlo do promjene njegovih svojstava koja bi bila od utjecaja na tehnička svojstva betonske konstrukcije. c. Kontrolni postupak utvrđivanja svojstava svježeg betona provodi se na uzorcima koji se uzimaju neposredno prije ugradnje betona u betonsku konstrukciju u skladu sa zahtjevima norme HRN EN i projekta betonske konstrukcije, a najmanje pregledom svake otpremnice i vizualnom kontrolom konzistencije kod svake dopreme (svakog vozila) te kod opravdane sumnje ispitivanjem konzistencije istim postupkom kojim je ispitana u proizvodnji. d. Kontrolni postupak utvrđivanja tlačne čvrstoće očvrsnulog betona provodi se na uzorcima koji se uzimaju neposredno prije ugradnje betona u betonsku konstrukciju u skladu sa zahtjevima projekta betonske konstrukcije, ali ne manje od jednog uzorka za istovrsne elemente betonske konstrukcije koji se bez prekida ugrađivanja betona izvedu unutar 24 sata od betona istih iskazanih svojstava i istog proizvođača. d.1. Ako je količina ugrađenog betona veća od 100 m 3, za svakih sljedećih ugrađenih 100 m 3 uzima se po jedan dodatni uzorak betona. Stranica 14 od 49

15 d.2. Podaci o istovrsnim elementima betonske konstrukcije izvedenim od betona istih iskazanih svojstava i istog proizvođača evidentiraju se uz navođenje podataka iz otpremnice tog betona, a podaci o uzimanju uzoraka betona evidentiraju se uz obvezno navođenje oznake pojedinačnog elementa betonske konstrukcije i mjesta u elementu betonske konstrukcije na kojem se beton ugrađivao u trenutku uzimanja uzoraka. d.3.. Kontrolni postupak utvrđivanja tlačne čvrstoće očvrsnulog betona ocjenjivanjem rezultata ispitivanja uzoraka i dokazivanje karakteristične tlačne čvrstoće betona provodi se odgovarajućom primjenom kriterija iz Dodataka B norme HRN EN 206-1»Ispitivanje identičnosti tlačne čvrstoće«. e. Kontrolni postupak utvrđivanja tlačne čvrstoće očvrsnulog betona ugrađenog u pojedini element betonske konstrukcije u slučaju sumnje, provodi se kontrolnim ispitivanjem na mjestu koje se određuje na temelju podataka iz točke d.2. f. Za slučaj nepotvrđivanja zahtijevanog razreda tlačne čvrstoće betona treba na dijelu konstrukcije u koji je ugrađen beton nedokazanog razreda tlačne čvrstoće provesti naknadno ispitivanje tlačne čvrstoće betona u konstrukciji prema HRN EN i ocjenu sukladnosti prema HRN EN Specifikacije za projektirani beton - beton treba proizvesti, transportirati, ispitivati, ugraditi i njegovati prema normi EN razredi tlačnih čvrstoća su iskazani u Tehničkom opisu. - razred izloženosti: Temelji podna ploča i Razred izloženosti XC2 površina betona izložena dugotrajnom dodiru s vodom min. razred čvrstoće max. v/c omjer min. količina cementa (kg/m 3 ) C20/25 0, Ostali elementi XC1 beton unutar građevina s niskom vlažnosti zraka XC3 beton unutar građevina s umjerenom ili visokom vlažnosti zraka, vanjski beton zaštićen od kiše C25/30 0, C25/30 0, maksimalna normirana veličina zrna agregata Dmax iznosi 31,5 mm osim pojedinih jače armiranih dijelova konstrukcije za koje će se maksimalno zrno odrediti u izvedbenom projektu. - maksimalni sadržaj klorida Cl 0,20. Stranica 15 od 49

16 Razred izloženosti Broj projekta: H razred konzistencije S4. Materijali za spravljanje betona moraju biti u skladu sa sljedećim propisima i normama: cement: - Tehnički propisi za betonske konstrukcije (TPBK, NN RH br.139/09, 14/10, 125/10,136/12). Kontrola cementa provodi se u centralnoj betonari (tvornici betona) i u betonari na gradilištu prema normi HRN EN agregat: - HRN EN 12620:2008 Agregati za beton - HRN EN :2003 Lagani agregati 1. dio: Lagani agregati za beton, mort i mort za zalijevanje (EN :2002). voda: - HRN EN 1008:2002 Voda za pripremu betona Specifikacija za uzrokovanje, ispitivanje i potvrđivanje prikladnosti vode, uključujući vodu za pranje iz instalacija za otpadnu vodu u industriji betona kao vode za pripremu betona (EN 1008:2002). dodaci: - Dodaci betonu moraju zadovoljavati uvjete prema HRN U.M Za upotrebu bilo kojeg dodatka betonu mora se pribaviti mišljenje projektanta konstrukcije. Tehnička svojstva i drugi zahtjevi te potvrđivanje sukladnosti betona određuje se odnosno provode prema normi HRN EN 206-1:2000 Beton_1. dio: Specifikacije, svojstva, proizvodnja i sukladnost. Tehnička svojstva betona moraju ispunjavati opće i posebne zahtjeve bitne za krajnju namjenu betona i moraju biti specificirane prema normi HRN EN Uzimanje uzoraka, priprema ispitnih uzoraka i ispitivanje svojstva svježeg betona provodi se prema normama niza HRN EN 12350, a ispitivanje svojstva očvrsnulog betona prema normama niza HRN EN Grupa betona Razred tlačne čvrstoće TPBK ZASUNSKE KOMORE 1 C12/15 (C16/20) 2 C20/25 X0 3 C25/30 XA1 4 C30/37 XA1 KONSTRUKTIVNI ELEMENT Količi na beton a m 3 Potreban minimalni broj uzoraka Tl.čvrst. 28 dana X0 PODLOŽNI BETON ISPOD TASUNSKIH KOMORA 47,67 1 PODLOŽNI BLOKOVI ISPOD FAZONSKIH KOMADA I ARMATURA BETONSKA OBLOGA PRI PROLAZU CJEVOVODA ISPOD PROMETNICE ILI VODOTOKA BETONSKA OBLOGA PRI KRIŽANJU SA POSTOJEĆIM INSTALACIJAMA PODLOŽNI BETONSKI BLOKOVI ZA OSIGURANJE HORITONTALNIH I VERTIKALNIH LOMOVA CJEVOVODA 8,25 407,0 118,0 AB DNO ZASUNSKIH KOMORA 105,03 AB ZIDOVI ZASUNSKIH KOMORA 304,36 AB POKROVNA PLOČA ZASUNSKIH KOMORA 84, ,0 4 VDP HRN EN Stranica 16 od 49

17 ISPORUKA SVJEŽEG BETONA Informacije korisnika betona proizvođaču Korisnik će usuglasiti s proizvođačem: datum isporuke, vrijeme i količinu i informirati proizvođača o: posebnom transportu na gradilište, posebnim postupcima ugradnje, ograničenjima vozila isporuke, npr. tipa (agitirajuća ili neagitirajuća oprema), veličine, visine ili bruto težine Informacije proizvođača betona korisniku Kada naručuje beton, korisnik će zahtijevati informacije o sastavu mješavine betona radi primjene pravilne ugradnje i zaštite svježeg betona i utvrđivanja razvoja čvrstoće betona. Te informacije mora na zahtjev korisnika dati proizvođač prije isporuke betona, već prema tome kako odgovara korisniku. Kad je posrijedi tvornički proizvedeni beton, informacije, kad se zatraže, mogu također biti dane i referencama proizvođačeva kataloga sastava mješavina betona, u kojima su iskazane pojedinosti o klasama čvrstoće, klasama konzistencije, težina mješavine i drugi mjerodavni podaci. Informacije za utvrđivanje vremena zaštite betona prema razvoju čvrstoće mogu biti iskazane nazivima iz tablice 2 ili krivuljom razvoja čvrstoće betona pri 20 C između 2 i 28 dana. Tablica 2: Razvoj čvrstoće betona pri 20 C Razvoj čvrstoće Omjeri čvrstoće - σ 2 / σ 28 Brz > 0,5 Srednji > 0,3 < 0,5 Polagan > 0,15 < 0,3 Vrlo polagan < 0,15 Omjer čvrstoće kao indikator razvoja čvrstoće jest omjer srednje vrijednosti tlačne čvrstoće nakon 2 dana σ 2 i srednje vrijednosti tlačne čvrstoće nakon 28 dana σ 28 utvrđen početnim ispitivanjima ili zasnovan na poznatim svojstvima betona komparabilnog sastava. U ovim početnim ispitivanjima uzorke za utvrđivanje čvrstoće treba praviti, njegovati i ispitivati prema HRN EN , HRN EN , HRN EN i HRN EN Proizvođač treba informirati korisnika o zdravstvenom riziku koji se može pojaviti tijekom rukovanja betonom. Stranica 17 od 49

18 Otpremnica za gotov (tvornički proizveden) beton Pri isporuci betona proizvođač mora dostaviti korisniku otpremnicu za svaku transportnim sredstvom isporučenu količinu betona, na kojoj su otisnute, utisnute ili upisane najmanje sljedeće informacije: ime tvornice betona, serijski broj otpremnice, datum i vrijeme utovara, tj. vrijeme prvog kontakta cementa i vode, broj vozila, ime kupca, ime i lokacija gradilišta, detalji ili reference uvjeta, npr. kodni broj, redni broj, količina betona u m 3, deklaracija sukladnosti s referentnim uvjetima i HRN EN 206-1, ime ili znak certifikacijskog tijela ako je relevantno, vrijeme kad beton stiže na gradilište, vrijeme početka istovara, vrijeme završetka istovara Otpremne informacije za gradilišni beton Odgovarajuća informacija tražena potpoglavljem za otpremnicu betona mjerodavna je i za beton proizveden na velikom gradilištu ili kad uključuje više tipova betona Konzistencija pri isporuci Općenito je svako dodavanje vode ili kemijskih dodataka pri isporuci zabranjeno. U posebnim slučajevima voda ili kemijski dodaci mogu biti dodani kad je to pod odgovornošću proizvođača i primjenjuje se za dobivanje uvjetovane vrijednosti konzistencije, osiguravajući da uvjetovane granične vrijednosti nisu prekoračene i da je dodatak kemijskog dodatka uključen u projekt betona. Količina svakog dodatka vode ili kemijskog dodatka dodana u vozilo (mikser) mora biti upisana u otpremni dokument u svim slučajevima Kontrola sukladnosti i kriteriji sukladnosti Kontrola sukladnosti sastoji se od aktivnosti i odluka koje treba poduzeti u skladu s pravilima ocjene sukladnosti radi provjere sukladnosti betona s propisanim uvjetima. Kontrola sukladnosti je integralni dio kontrole proizvodnje. Svojstva betona kojima se kontrolira sukladnost jesu ona koja se mjere odgovarajućim ispitivanjima prema normiranim postupcima. Stvarne vrijednosti svojstava betona u konstrukcijama mogu se razlikovati od tih utvrđenih ispitivanjima, npr. ovisno o dimenzijama konstrukcije, ugradnji, zbijanju, njegovanju i klimatskim uvjetima. Plan uzorkovanja i ispitivanja te kriteriji sukladnosti trebaju zadovoljavati postupke navedene u normi HRN EN i odredbama ovog poglavlja projekta. Stranica 18 od 49

19 Mjesto uzimanja uzoraka za ispitivanje sukladnosti treba odabrati tako da se mjerodavna svojstva betona i sastav betona značajnije ne mijenjaju od mjesta uzorkovanja do mjesta isporuke. Proizvođač može koristiti i druge rezultate ispitivanja isporučenog betona u prihvaćanju sukladnosti. Sukladnost ili nesukladnost prosuđuje se prema kriterijima ocjene sukladnosti Kontrola proizvodnje Proizvođač je odgovoran za besprijekorno upravljanje proizvodnjom betona. Sav beton mora biti predmet kontrole proizvodnje. Kontrola proizvodnje obuhvaća sve mjere nužne za održavanje svojstava betona u sukladnosti s uvjetovanim svojstvima. To uključuje: izbor materijala, projektiranje betona, proizvodnju betona, preglede i ispitivanja, uporabu rezultata ispitivanja sastavnih materijala, svježeg i očvrslog betona i opreme kontrolu sukladnosti. Sustav kontrole proizvodnje treba sadržavati odgovarajuće dokumentirani postupak i upute. Taj postupak i upute treba po potrebi utvrditi uzimajući u obzir potrebe kontrole iskazane u tablicama 22, 23 i 24 norme HRN EN Namjeravanu učestalost ispitivanja i nadzora treba dokumentirati. Rezultate ispitivanja i kontrola treba evidentirati izvještajima. Svi mjerodavni podaci o kontroli proizvodnje trebaju biti zapisani (sadržani u izvještajima). Izvještaje o kontroli proizvodnje treba čuvati najmanje 3 godina, ako zakonske obveze ne traže duže razdoblje Vrednovanje i potvrđivanje sukladnosti Proizvođač je odgovoran za ocjenu sukladnosti betona s uvjetovanim svojstvima te mora provoditi I sljedeće: a) početno ispitivanje kad je traženo b) kontrolu proizvodnje c) kontrolu sukladnosti Proizvođačevu kontrolu proizvodnje treba za sve betone klase iznad C16/20 vrednovati i pregledavati ovlašteno nadzorno tijelo i zatim ovjeriti ovlašteno certifikacijsko tijelo. Proizvođač je odgovoran za održavanje sustava kontrole proizvodnje. Stranica 19 od 49

20 SKELE I OPLATE Osnovni zahtjevi Skele i oplate, uključujući njihove potpore i temelje, treba projektirati i konstruirati tako da su: otporne na svako djelovanje kojem su izložene tijekom izvedbe i uporabe, dovoljno čvrste da osiguraju zadovoljenje tolerancija uvjetovanih za konstrukciju i spriječe oštećivanje konstrukcije. oblik, funkcioniranje, izgled i trajnost stalnih radova ne smiju biti ugroženi ni oštećeni svojstvima skela i oplate te njihovim uklanjanjem. skele i oplate moraju zadovoljavati mjerodavne hrvatske i europske norme Materijali Općenito Može se upotrijebiti svaki materijal koji će ispuniti uvjete konstrukcije. Moraju zadovoljavati odgovarajuće norme za proizvod ako postoje. U obzir treba uzeti svojstva posebnih materijala Oplatna ulja Oplatna ulja treba odabrati i primijeniti na način da ne štete betonu, armaturi ili oplati i da ne djeluju štetno na okolinu.nije li namjerno specificirano, oplatna ulja ne smiju štetno utjecati na valjanost površine, njezinu boju ili na posebne površinske premaze. Oplatna ulja treba primjenjivati u skladu s uputama proizvođača ili isporučitelja Skele Projekt skele treba uzeti u obzir deformacije tijekom i nakon betoniranja kako bi se izbjegle štetne pukotine u mladom betonu. To se može postići: ograničenjem progibanja i/ili slijeganja, kontrolom betoniranja i /ili specificiranjem betona npr. usporavanjem ugradnje Oplate Oplata treba osigurati betonu traženi oblik dok ne očvrsne. Oplata i spojnice između elemenata trebaju biti dovoljno nepropusni da spriječe gubitak finog morta. Oplatu koja apsorbira značajniju količinu vode iz betona ili omogućava evaporaciju treba odgovarajuće vlažiti da se spriječi gubitak vode iz betona, osim ako nije za to posebno i kontrolirano namijenjena. Unutarnja površina oplate mora biti čista. Ako se koristi za vidni beton, njezina obrada mora osigurati takvu površinu betona. Stranica 20 od 49

21 Površinska obrada Posebnu površinsku obradu betona, ako se traži, treba utvrditi projektnim specifikacijama. Za prihvaćanje zadane površinske obrade mogu biti uvjetovani pokusni betonski paneli. Vrsta i kvaliteta površinske obrade ovise o tipu oplate, betonu (agregatu, cementu, kemijskim i mineralnim dodacima), izvedbi i zaštiti tijekom izvedbe. Za slučaj naknadne obrade betona treba razmotriti povećanje zaštitnih slojeva za armature Oplatni ulošci i nosači Privremeni držači oplate, šipke, cijevi i slični predmeti koji će se ubetonirati u sklop koji se izvodi i ugrađeni elementi kao npr. ploče, ankeri i distanceri trebaju: biti čvrsto fiksirani tako da očuvaju projektirani položaj tijekom betoniranja, ne uzrokovati neprihvatljive utjecaje na konstrukciju, ne reagirati štetno s betonom, armaturom ili prednapetim čelikom, ne uzrokovati neprihvatljivi površinski izgled betona, ne štetiti funkcionalnosti i trajnosti konstrukcijskog elementa. Svaki ugrađeni dio treba imati dovoljnu čvrstoću i krutost da zadrži oblik tijekom betoniranja. Ne smije sadržavati tvari koje mogu štetno djelovati na njih same, beton ili armaturu. Udubljenja ili otvore za privremene radove treba zapuniti i završno obraditi materijalom kakvoće slične okolnom betonu, osim ako ne ostaju otvoreni ili im je drugi način obrade specificiran Otpuštanje skela i uklanjanje oplate Skele ni oplata se ne smiju uklanjati dok beton ne dobije dovoljnu čvrstoću: otpornu na oštećenje površine skidanjem oplate, dovoljnu za preuzimanje svih djelovanja na betonski element u tom trenutku, da izbjegne deformacije veće od specificiranih tolerancija elastičnog ili neelastičnog ponašanja betona. Uklanjanje oplate treba izvoditi na način da se konstrukcija ne preoptereti i ne ošteti. Opterećenja skela treba otpuštati postupno tako da se drugi elementi skele ne preopterete. Stabilnost skela i oplate treba održavati pri oslobađanju i uklanjanju opterećenja. Postupak podupiranja ili otpuštanja kad se primjenjuje za reduciranje utjecaja početnog opterećenja, sukcesivno opterećenje i/ili izbjegavanje velike deformacije treba detaljno utvrditi ARMATURA I UGRADNJA ARMATURE a. Armatura izrađena od čelika za armiranje prema odredbama ugrađuje se u armiranu betonsku konstrukciju prema projektu betonske konstrukcije, normi HRN EN , normama na koje ta upućuje. Stranica 21 od 49

22 b. Rukovanje, skladištenje i zaštita armature treba biti u skladu sa zahtjevima tehničkih specifikacija koje se odnose na čelik za armiranje, projekta betonske konstrukcije te odredbama ovoga Priloga. c. Izvođač mora prema normi HRN EN prije početka ugradnje provjeriti je li armatura u skladu sa zahtjevima iz projekta betonske konstrukcije, te je li tijekom rukovanja i skladištenja armature došlo do njezinog oštećivanja, deformacije ili druge promjene koja bi bila od utjecaja na tehnička svojstva betonske konstrukcije. d. Nadzorni inženjer neposredno prije početka betoniranja mora: d.1. provjeriti postoji li isprava o sukladnosti za čelik za armiranje, odnosno za armaturu i jesu li iskazana svojstva sukladna zahtjevima iz projekta betonske konstrukcije, d.2. provjeriti je li armatura izrađena, postavljena i povezana u skladu s projektom betonske konstrukcije te u skladu s Prilozima»B«te dokumentirati nalaze svih provedenih provjera zapisom u građevinski dnevnik Materijali Čelik za armiranje betona treba zadovoljavati uvjete HRN EN i uvjete projekta konstrukcije. Svaki proizvod treba biti jasno označen i prepoznatljiv. Sidreni i spojni elementi trebaju zadovoljavati uvjete HRN EN , priznatih propisa navedenih u TPBK i uvjete projekta. Površina armature mora biti očišćena od slobodne hrđe i tvari koje mogu štetno djelovati na čelik, beton ili vezu između njih. Prije nastavka betoniranja, armatura na prekidu betoniranja, mora biti očišćena i od sloja nastalog prethodnim betoniranjem. Galvanizirana armatura može se koristiti samo u betonu s cementom koji nema štetnog djelovanja na vezu s galvaniziranom armaturom. Za sve čelike izvoditelj treba pribaviti ateste koji nisu stariji od 6 mjeseci. Nadzorni inženjer treba upisom u dnevnik potvrditi da li su isporučeni čelici odgovarajuće kakvoće i dozvoliti ugradnju u armiranobetonsku konstrukciju. Za čelike koji su dopremljeni na gradilište ili centralno savijalište bez odgovarajućih atesta ili certifikata ne smiju se ugrađivati dok se ne provede naknadno atestiranje. U projektu su nastavci predviđeni preklapanjem Savijanje, rezanje, prijevoz i skladištenje Čelik za armiranje betona treba rezati i savijati prema projektnim specifikacijama. Pri tome: - savijanje treba izvoditi jednolikom brzinom, - savijanje čelika pri temperaturi ispod -5 C, ako je dopušteno projektnim specifikacijama, treba izvoditi uz poduzimanje odgovarajućih posebnih mjera osiguranja, - savijanje armature grijanjem smije se izvoditi samo uz posebno odobrenje u projektnim specifikacijama. Promjer trna za savijanje šipki treba biti prilagođen stvarnom tipu armature. Stranica 22 od 49

23 BETONIRANJE Uvjeti kakvoće betona Beton mora biti proizveden prema uvjetima iz HRN EN Isporuka, preuzimanje i gradilišni prijevoz svježeg betona Nadzor i kontrolu kakvoće treba provesti na mjestu ugradnje i to najmanje u opsegu definiranom ovim tehničkim uvjetima. Među ostalim treba provjeriti otpremni dokument i parafom potvrditi izvršeni nadzor Kontrola prije betoniranja Treba pripremiti planove betoniranja i nadzora kao i sve ostale mjere predviđene ovim projektom, a ako ne postoji projekt a prema složenosti izvedbe je neophodan, potrebno ga je izraditi. Treba po potrebi izvesti početno ispitivanje betoniranja pokusnom ugradnjom i to prije izvedbe dokumentirati. Sve pripremne radnje treba ugradnja betona počne. provjeriti i dokumentirati prema ovim uvjetima prije no što Konstrukcijske spojnice moraju biti čiste i navlažene. Oplatu treba očistiti od prljavštine, leda, snijega ili vode. Ako se beton ugrađuje izravno na tlo, svježi beton treba zaštititi od miješanja s tlom i gubitka vode. Konstrukcijske elemente treba podložnim betonom od najmanje 3-5 cm odvojiti od temeljnog tla ili za odgovarajuću vrijednost povećati donji zaštitni sloj betona. Temeljno tlo, stijena, oplata ili konstrukcijski dijelovi u dodiru s pozicijom koja se betonira trebaju imati temperaturu koja neće uzrokovati smrzavanje betona prije no što dostigne dovoljnu otpornost na smrzavanje. Ugradnja betona na smrznuto tlo nije dopuštena ako za takve slučajeve nisu predviđene posebne mjere. Predviđa li se temperatura okoline ispod 0 o C u vrijeme ugradnje betona ili u razdoblju njegovanja, treba planirati mjere zaštite betona od oštećenja smrzavanjem. Površinska temperatura betona spojnice prije betoniranja idućeg sloja treba biti iznad 0 o C. Ako se predviđa visoka temperatura okoline u vrijeme betoniranja ili u razdoblju njegovanja, treba planirati mjere zaštite betona od tih negativnih djelovanja Ugradnja i zbijanje Beton treba ugraditi i zbiti tako da se sva armatura i uloženi elementi dobro obuhvate betonom i osigura zaštitni sloj betona unutar propisanih tolerancija, te beton dobije traženu čvrstoću i trajnost. Posebnu pažnju treba posvetiti ugradnji i zbijanju betona na mjestima promjene presjeka, suženja presjeka, uz otvore, na mjestima zgusnute armature i prekida betoniranja. Vibriranje, osim ako nije drugačije uvjetovano projektom, treba u pravilu izvoditi uronjenim vibratorima. Beton treba uložiti što bliže konačnom položaju u konstrukcijskom elementu: Vibriranjem se beton ne smije namjerno navlačiti kroz oplatu i armaturu. Normalna debljina sloja ne bi smjela biti veća od visine uronjenog vibratora. Vibriranje treba izvoditi sustavnim vertikalnim uranjanjem vibratora tako da se površina donjeg sloja revibrira. Kod debljih slojeva je revibriranje površinskog sloja preporučljivo i radi izbjegavanja plastičnog Stranica 23 od 49

24 slijeganja betona ispod gornjih šipki armature. Najveća debljina sloja u vertikalnim elementima je 60 cm. Vibriranje površinskim vibratorima treba izvoditi sustavno dok se iz betona oslobađa zarobljeni zrak. Prekomjerno površinsko vibriranje koje slabi kvalitetu površinskog sloja betona treba izbjeći. Kad se primjenjuje samo površinsko vibriranje, debljina sloja nakon vibriranja obično ne treba prelaziti 100 mm, osim ako nije prethodno eksperimentalno dokazano drugačije. Korisno je dodatno vibriranje površina uz podupore. Brzina ugradnje i zbijanja betona treba biti dovoljno velika da se izbjegnu hladne spojnice i dovoljno niska da se izbjegnu pretjerana slijeganja ili preopterećenje oplate i skela. Hladna spojnica se može stvarati tijekom betoniranja, ako beton ugrađenog sloja veže prije ugradnje i zbijanja narednog. Dodatni zahtjevi na postupak i brzinu ugradnje betona mogu biti potrebni kod posebnih zahtjeva za površinsku obradu. Segregaciju betona treba pri ugradnji i zbijanju svesti na najmanju mjeru. Beton treba tijekom ugradnje i zbijanja zaštiti od insolacije, jakog vjetra, smrzavanja, vode, kiše i snijega. Naknadno dodavanje vode, cementa, površinskih otvrđivača ili sličnih materijala nije dopušteno Njegovanje i zaštita Beton u ranom razdoblju treba zaštititi: da se skupljanje svede na najmanju mjeru, da se postigne potrebna površinska čvrstoća, da se osigura dovoljna trajnost površinskog sloja, od smrzavanja, od štetnih vibracija, udara ili drugih oštećivanja. Pogodni su sljedeći postupci njegovanja primijenjeni odvojeno ili uzastopno: držanje betona u oplati, pokrivanje površine betona paronepropusnim folijama, posebno učvršćenim i osiguranim na spojevima i na krajevima, pokrivanjem vlažnim materijalima i njihovom zaštitom od sušenja, držanjem površine betona vidljivo vlažnom prikladnim vlaženjem, primjenom zaštitnog premaza utvrđene uporabivosti (potvrđene certifikatom ili tehničkim dopuštenjem). Postupci njegovanja trebaju osigurati nisku evaporaciju vlage iz površinskog sloja betona ili držati površinu stalno vlažnom. Prirodno njegovanje je dovoljno ako su uvjeti u cijelom razdoblju potrebnog njegovanja takvi daje brzina evaporacije vlage iz betona dovoljno niska, npr. u vlažnom, kišnom ili maglovitom vremenu. Njegovanje površine betona treba bez odgode započeti odmah po završetku zbijanja i površinske obrade. Ako slobodnu površinu betona treba zaštititi od pucanja zbog plastičnog skupljanja, privremeno njegovanje treba primijeniti i prije površinske obrade. Trajanje primijenjenog njegovanja treba biti funkcija razvoja svojstava betona u površinskom sloju ovisno o omjeru: Stranica 24 od 49

25 čvrstoće i zrelosti betona, oslobođene topline i ukupne topline oslobođene u adijabatskim uvjetima. Beton za uporabu u uvjetima izloženosti konstrukcije definiranim u poglavlju 3 a treba njegovati dok površinski sloj betona ne dosegne najmanje 50 % uvjetovane tlačne čvrstoće. Iskustveno se taj uvjet, iskazan vremenski, može kontrolirati prema podacima danim u tablici "Najmanje razdoblje njegovanja betona za klase izloženosti betona drugačije od X0 i XC1" Tab. 3:Najmanje razdoblje njegovanja betona za klase izloženosti betona drugačije od X0 i XC1 1) 2) Najmanje razdoblje njegovanja, dana Površinska temperatura betona, C Razvoj čvrstoće betona 4) f cm2 / f cm28 brz, r> 0,50 srednji, r = 0,30 spor, r = 0,15 vrlo spor, r<0,15 T>25 25>T> 15 15>T>10 10>T>5 3) 1,0 1,0 2,0 3,0 1,5 2,0 4,0 6,0 1) dodajući svako vrijeme vezanja iznad 5 sati 2) linearna interpolacija između vrijednosti u redovima je moguća 3) za temperature ispod 5 C trajanje treba produžiti za razdoblje jednako vremenu ispod 5 C 4) razvoj čvrstoće betona je omjer između srednje tlačne čvrstoće betona nakon 2 dana i Ako se razvoj topline koristi za mjerenje razvoja svojstava betona, omjer topline i odgovarajuće čvrstoće treba prethodno utvrditi ili odobriti ovlaštena institucija. Pobliža određenja razvoja svojstava betona mogu se temeljiti na jednom od sljedećih postupaka: računu zrelosti iz mjerenja temperature na dubini najviše 10 mm u betonu ispod površine, računu zrelosti iz mjerenja srednjih dnevnih temperatura zraka, temperaturi grijanja, drugim pogodnim postupcima. Račun zrelosti treba se zasnivati na odgovarajućoj funkciji zrelosti, dokazanoj za tip cementa ili kombinaciju cementa i uporabljenog mineralnog dodatka. Primjena zaštitnih premaza nije dopuštena na konstrukcijskim spojnicama, na površinama koje će se naknadno obrađivati ili na površinama na kojima treba osigurati vezu s drugim materijalima, osim ako se prethodno potpuno ne uklone prije te sljedeće operacije ili ako dokazano ne djeluju štetno na tu sljedeću operaciju. Ako projektnim specifikacijama nije naglašeno dopušteno, zaštitni premazi se ne smiju koristiti ni na površinama s uvjetovanim posebnim izgledom površine. 2,0 3,0 7,0 10,0 3,0 5,0 10,0 15,0 Stranica 25 od 49

26 Površinska temperatura betona ne smije pasti ispod 0 C dok površina betona ne dosegne čvrstoću dovoljnu za otpornost na smrzavanje (obično iznad 5 N/mm 2 ). Najviša temperatura betona ne smije prijeći 65 C. Mogući negativni utjecaji visokih temperatura betona tijekom njegovanja uključuju: značajno smanjenje čvrstoće, značajno povećanje poroznosti, odloženo formiranje etringita, povećanje razlike temperature betoniranog i prethodnog elementa Aktivnosti poslije betoniranja Nakon skidanja oplate nadzorni inženjer treba prema uvjetovanom razredu nadzora provesti kontrolu površine betona i potvrditi sukladnost za zahtjevima. Površinu betona treba tijekom izvedbe zaštititi od oštećivanja i remećenja površinske teksture. Potrebe ispitivanja betona na građevini (svojstvo, učestalost i kriterije sukladnosti) treba prema uvjetima izvedbe i eksploatacije građevine utvrditi projektom konstrukcije i planom kontrole izvedbe radova Konstrukcijske spojnice Spojni dijelovi bilo kojeg tipa trebaju biti neoštećeni, točno postavljeni i ispravno izvedeni tako da osiguraju učinkovito ponašanje konstrukcije Geometrijske tolerancije Izvedene dimenzije konstrukcija trebaju biti unutar najvećih dopuštenih odstupanja radi izbjegavanja štetnih utjecaja na: mehaničku otpornost i stabilnost u privremenom i kasnijem uporabnom stanju, ponašanje tijekom uporabe građevine, kompatibilnost postavljanja i izvedbe konstrukcije i njezinih nekonstrukcijskih dijelova. Nenamjerna mala odstupanja od referentnih vrijednosti koje nemaju značajniji utjecaj na ponašanje izvedene konstrukcije mogu se zanemariti. Date tolerancije, nominirane kao normalne tolerancije, odgovaraju projektnim pretpostavkama, EN 1992 i traženoj razini sigurnosti. Zahtjevi ovog poglavlja odnose se na ukupnu konstrukciju. Kod pojedinih dijelova svaka međukontrola tih dijelova mora poštivati uvjete konačne kontrole izvedene konstrukcije. Ako je određeno geometrijsko odstupanje pokriveno različitim zahtjevima (preduvjetovano), primjenjuje se stroži uvjet. Dimenzije poprečnog presjeka, zaštitni sloj betona i položaj armature ne smiju odstupati od zadanih vrijednosti više no što je prikazano u slijedećoj tablici Stranica 26 od 49

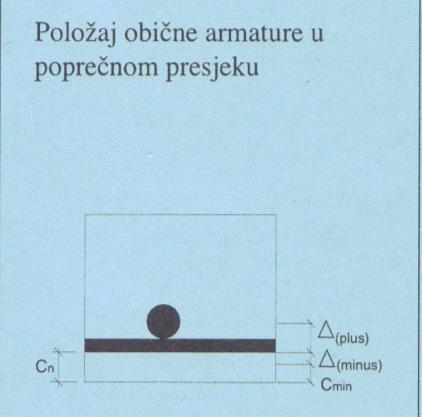

27 Tablica 4 tolerancije N Tip odstupanja Opis Dopušteno odstupanje a Dimenzije poprečnog presjeka b Položaj obične armature u poprečnom presjeku Za sve h vrijednosti je: Δ(minus) a pozitivno za + 10 mm - 10 mm h< 150 mm + 10 mm h = 400 mm + 15 mm h > 2500 mm + 20 mm uz linearnu interpolaciju međuvrijednosti c min = traženi najmanji zaštitni sloj betona c n = nominalni zaštitni sloj = c + IΔ(minus)I ( I I apsolutna vrijednost) c = stvarni zaštitni sloj Δ = dopušteno odstupanje od c n h = visina poprečnog presjeka Uvjet: c + Δ(plus) > c n - I Δ(minus) I Dopušteno pozitivno odstupanje zaštitnog sloja temelja i elemenata u temeljima može se povećati za 15 mm. Dano negativno odstupanje ne može. c Preklopni spoj l preklopna duljina -0,06 l d e f g okomitost poprečnog presjeka ravnost Oplaćena ili zaglađena površina Ne oplaćene površine : globalno lokalno Zakošenost presjeka ravnost bridova poprečnog a duljina dimenzije poprečnog presjeka L = 2,0 m L = 0,2 m L 2,0 m L = 0,2 m ne više od 0,04 a ili 10 mm 9 mm 4 mm 15 mm 6 mm ne veće od h/25 ili b/25 ali ne više od 30 mm za dužine > = 1 m > 1 m 8mm 8 mm / m ali ne više od 20 mm h otvori u ulošci Δ 1 ; Δ 2 ; Δ 3 ; mm Stranica 27 od 49
